Page 1

Installation Guide

ENGLISH

See page 2

Vea la página 23

ESPAÑOL

Consulter la page 45

FRANÇAIS

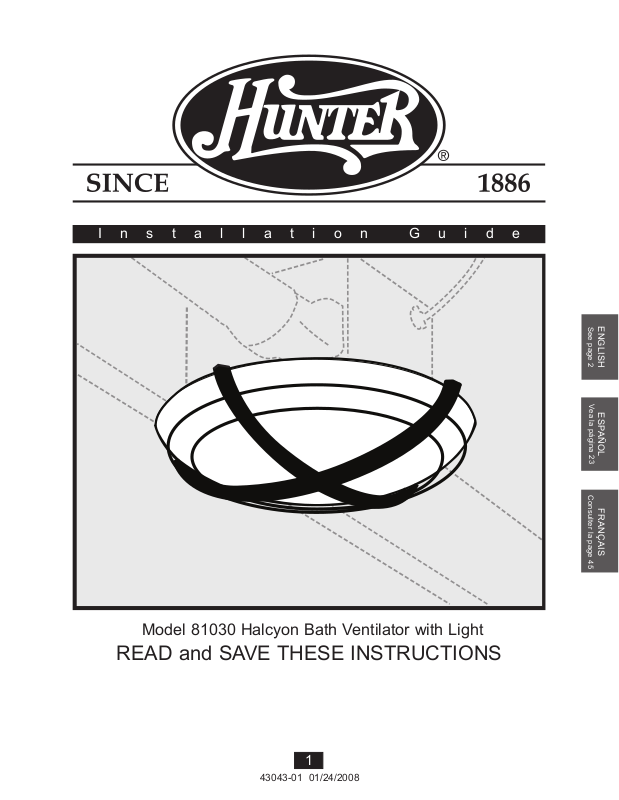

Model 81030 Halcyon Bath Ventilator with Light

READ and SAVE THESE INSTRUCTIONS

43043-01 01/24/2008

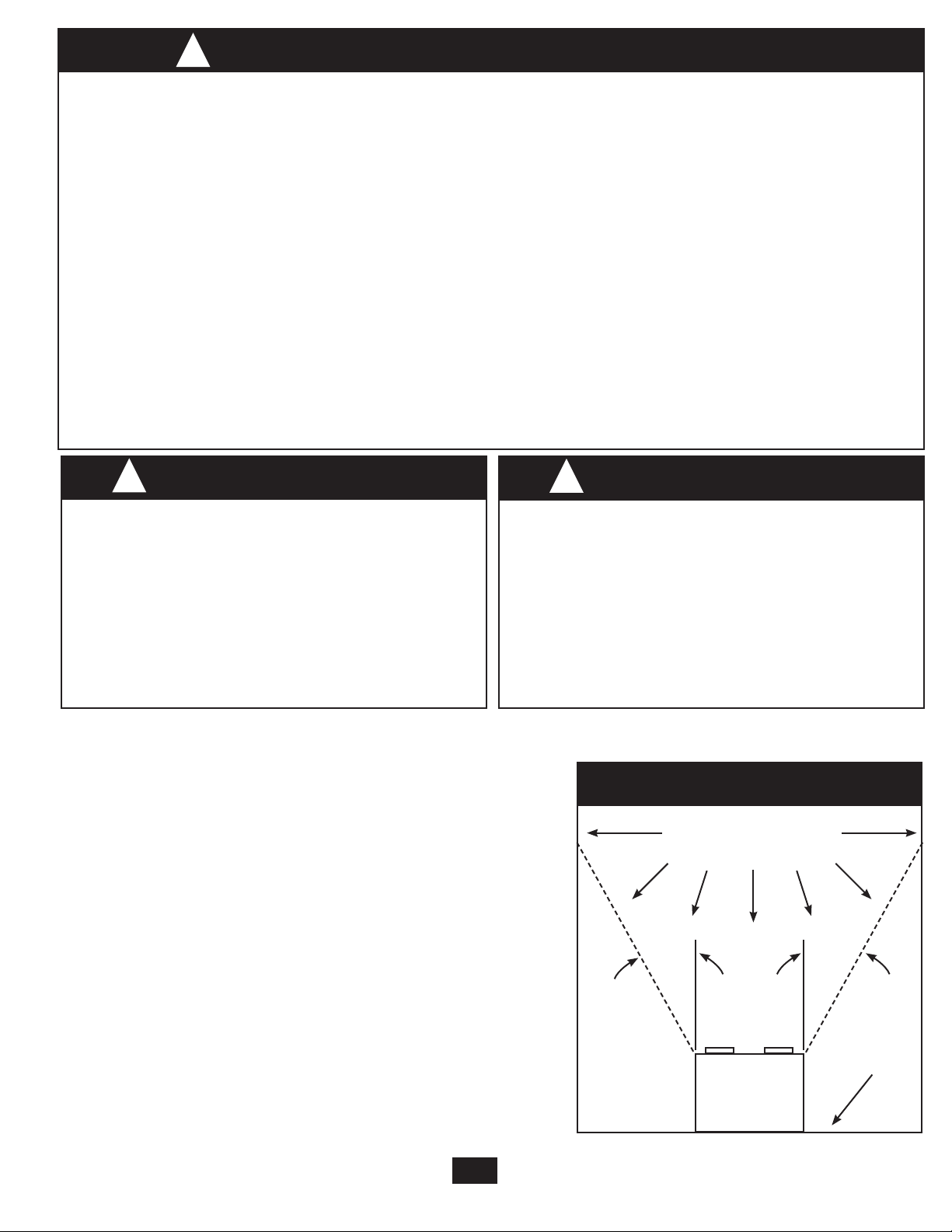

Page 2

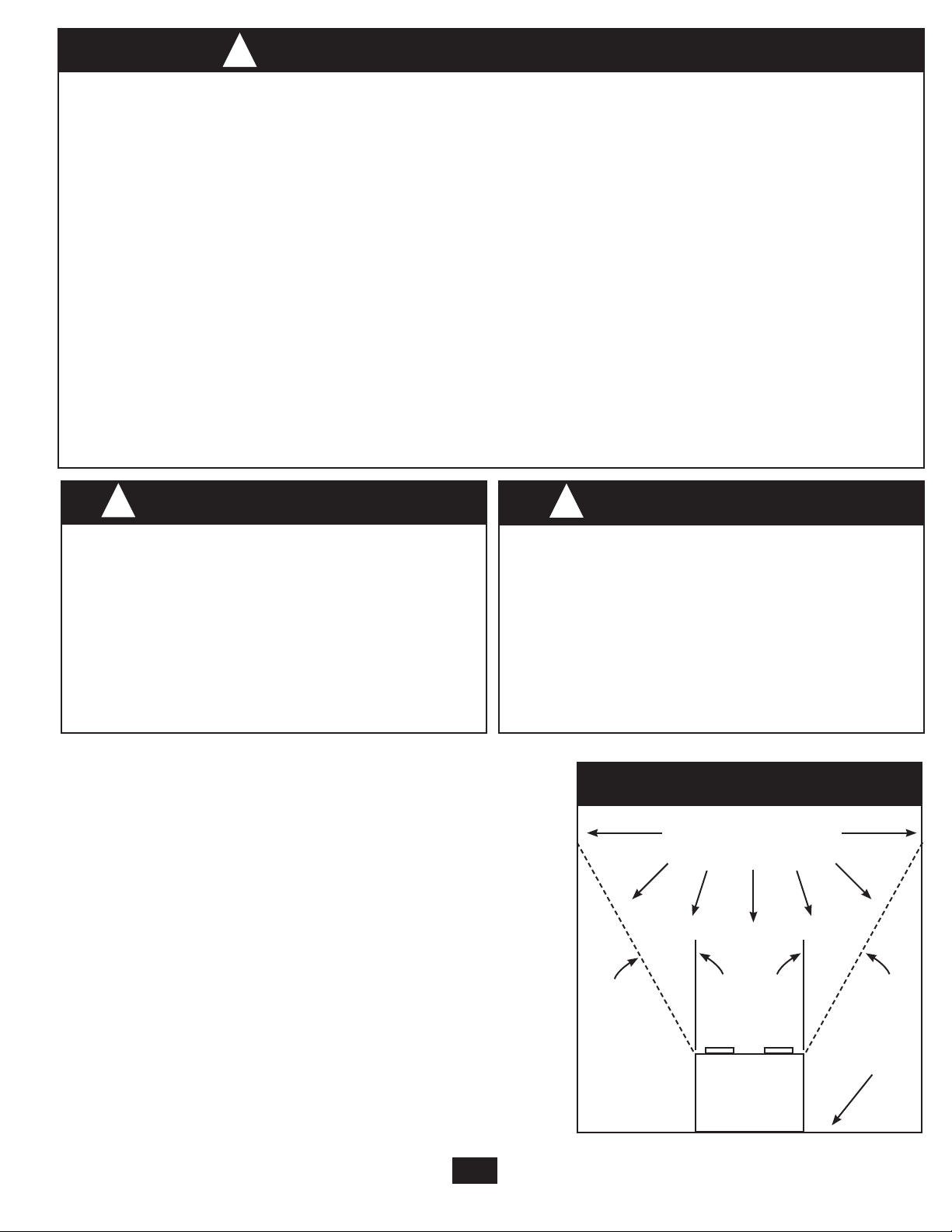

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in a manner intended by the manufacturer. If you have questions, contact the manufacturer.

2. Before servicing or cleaning the unit, switch power off at service panel and lock the service disconnecting means to prevent power from being switched on accidentally. when the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction.

Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall(s) or ceiling, do not damage electrical wiring or other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. If this unit is to be installed over a tub or shower, it must be marked as appropriate for the application and be connected to a GFCI (Ground Fault Circuit Interrupter) - protected branch circuit.

8. Never place a switch where it can be reached from a tub or shower.

4. Sufficient air is needed for proper combustion and exhausting of gasses through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer’s guideline and safety standards, such as those published

by the National Fire Prevention Association (NFPA), and the American Society for Heating, Refrigeration and Air-Conditioning

1. For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.

2. To avoid motor bearing damage and noisy/unbalanced impellers, keep drywall spray, construction dust, etc. off power unit.

3. DO NOT install this product in a wall. This product is designed for installation in ceilings up to a 12/12 pitch (45 degrees). Ductwork must point upward.

4. Please read specification label on product for further information and requirements.

9. Install fan at least 5 feet (1.52 m) above the floor.

10. This unit must be grounded.

11. Unit must not be installed in a ceiling thermally insulated to a value greater than R40.

DISCONNECT ELECTRIC

SERVICE PANEL BEFORE

PREVENTATIVE MAINTENANCE

A clean fan provides better service. Disconnect the power supply and clean the fan as listed below.

TO CLEAN GRILLE: Use a mild detergent, such as dishwashing liquid, and a soft cloth. DO NOT use abrasive cloths, steel wool pads or scouring powders.

TO CLEAN FAN ASSEMBLY: Unplug motor cord from receptacle. To remove motor plate, find the single tab on the motor plate (located next to the recepta-

cle). Push up rear motor plate tab while pushing out on the side of the housing or insert a screwdriver into the slot in the housing (next to tab) and twist screwdriver. Gently vacuum fan, motor and interior of housing.

METAL AND ELECTRICAL PARTS SHOULD NEVER BE IMMERSED IN WATER.

WARNINGCAUTION

POWER SUPPLY

AND LOCK OUT

SERVICING UNIT

COOKING AREA

Do Not Install Above

Or Inside This Area

45° 45°

MAINTENANCE

The motor is permanently lubricated and never needs oiling. If the motor bearings are making excessive or unusual noises, replace the motor with the exact service motor. You should replace the impeller at the same time.

43043-01 01/24/2008

Cooking

Floor

Equipment

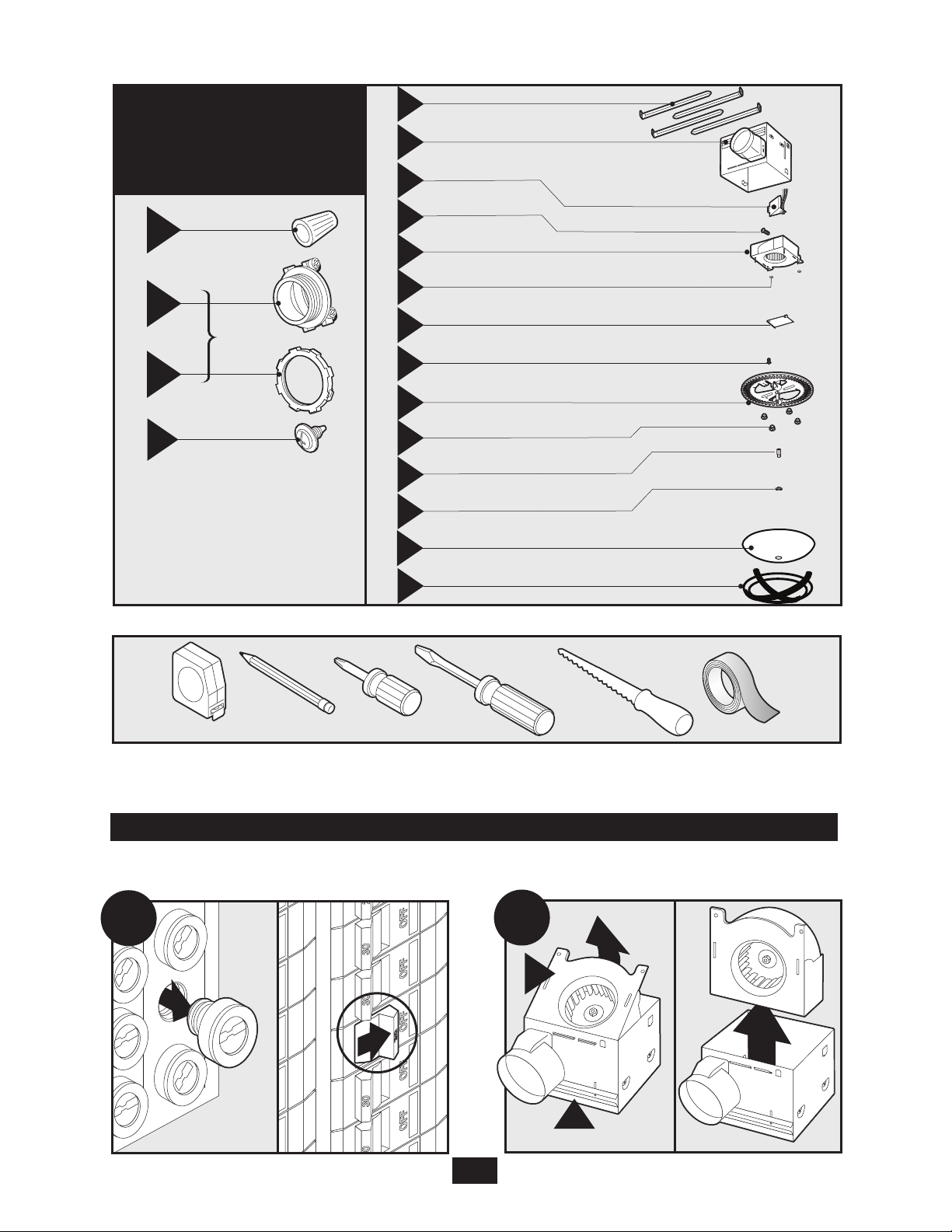

Page 3

95044-01-000

95029-01-000

75191-01-000

03242-07-133

98037-01

74508-03-133

98025-01

75184-01-133

NOTE:

Strain relief cable connector must be installed. Not Included.

Extra Screws

3/8” Cable Connector

65219

66002-01

77539-01

98255-01

98044-01

77521-01

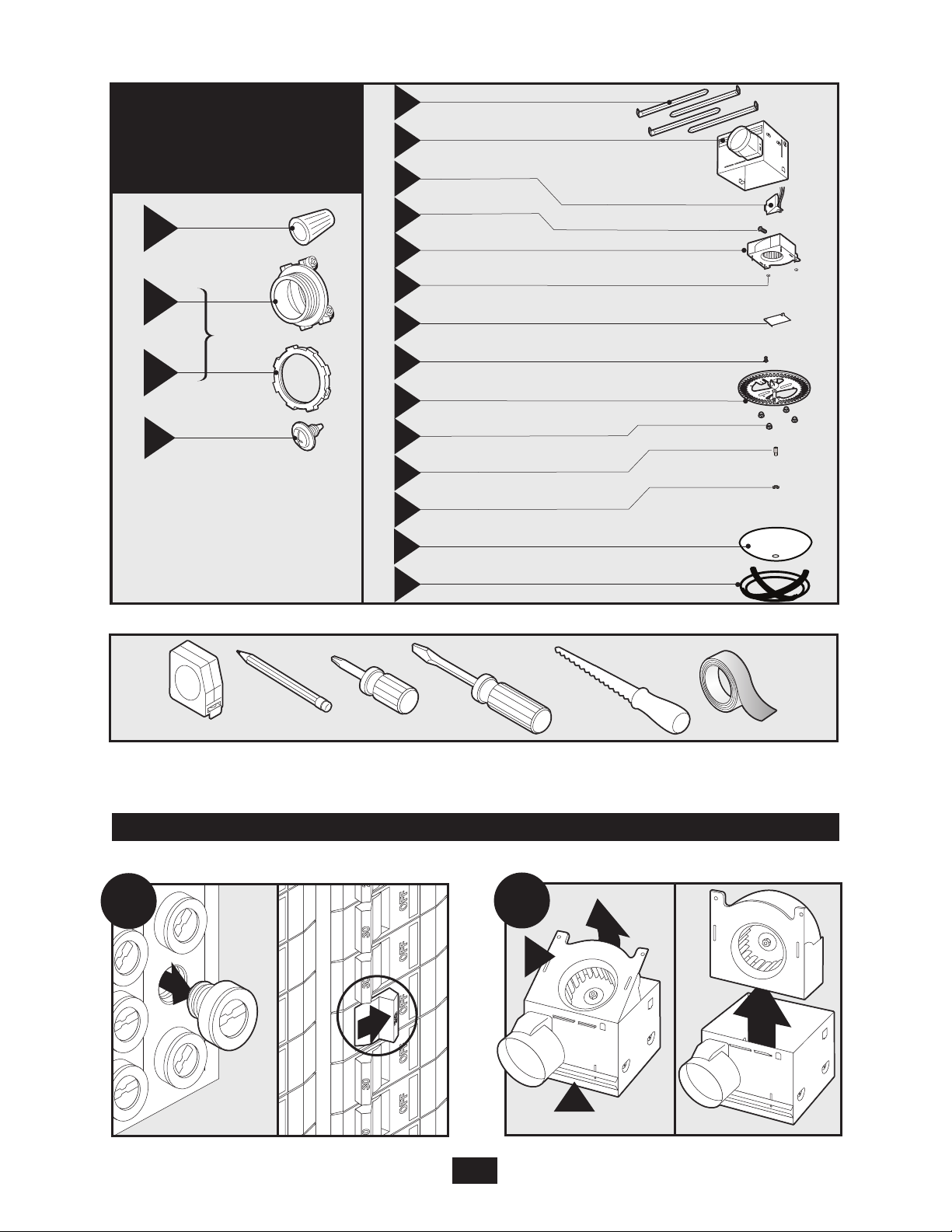

Check all the parts.

If damaged, call 1-888-830-1326

for replacements.

Before Installation

NOTE: Remove all packing materials before installation.

Estimated assembly time: 30 to 60 minutes

Included.

Tools Needed.

Turn off the power source.

Loosen screws.

43043-01 01/24/2008

Page 4

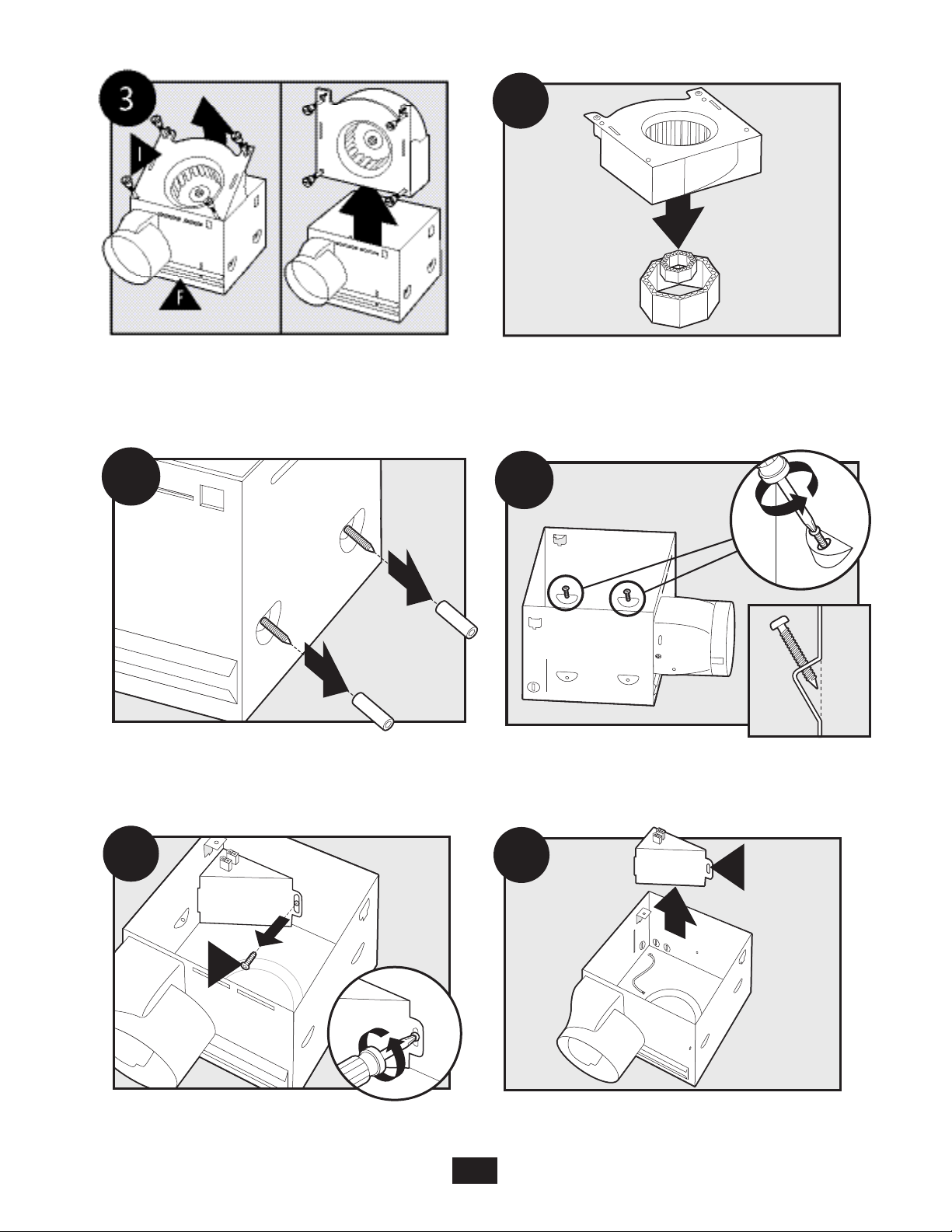

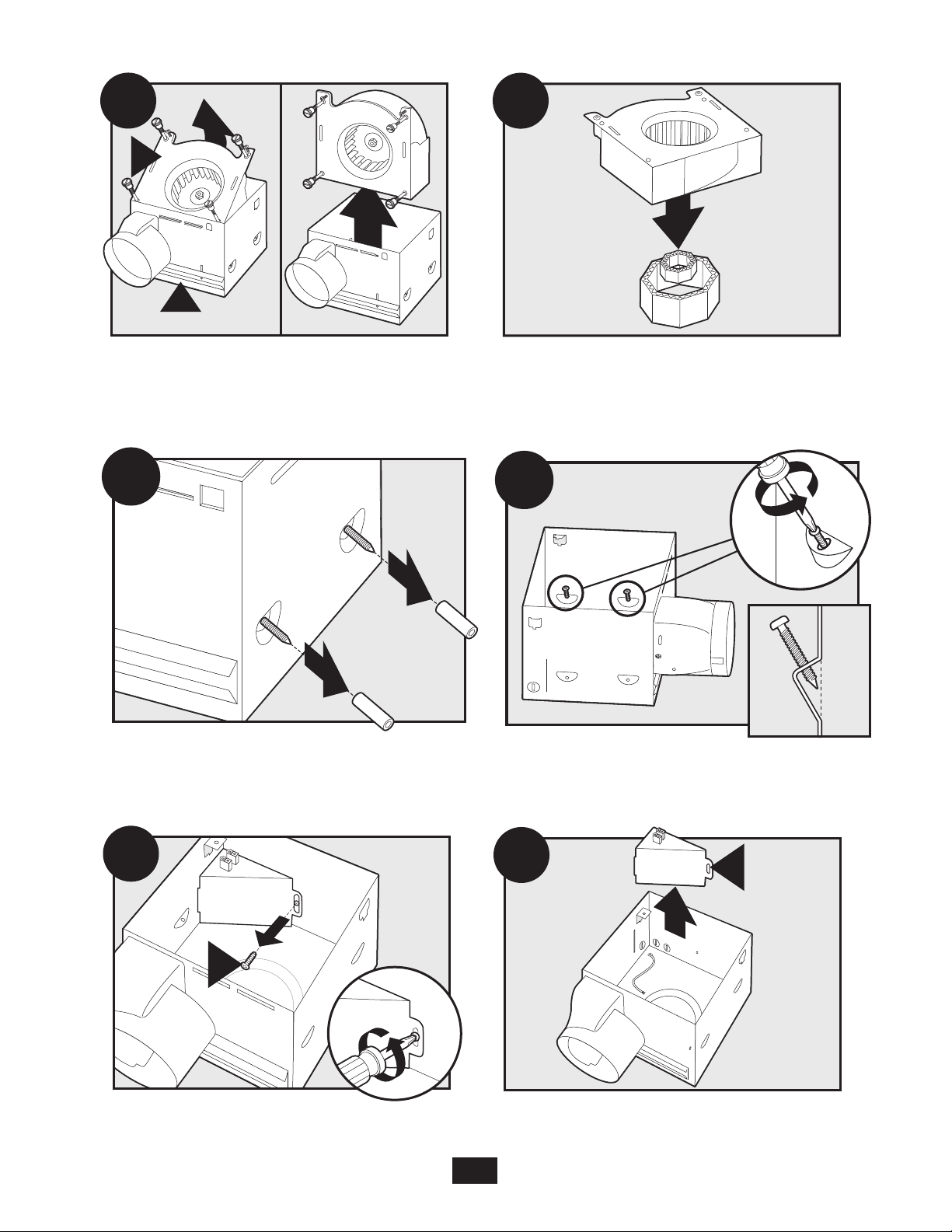

Remove the motor/blower from the housing.

Remove packing material.

Remove the pre-loaded screw tip covers.

Remove the wiring cover screw.

43043-01 01/24/2008

Back out the pre-loaded screw tips until flush

with the side of the housing.

Remove the wiring cover.

Page 5

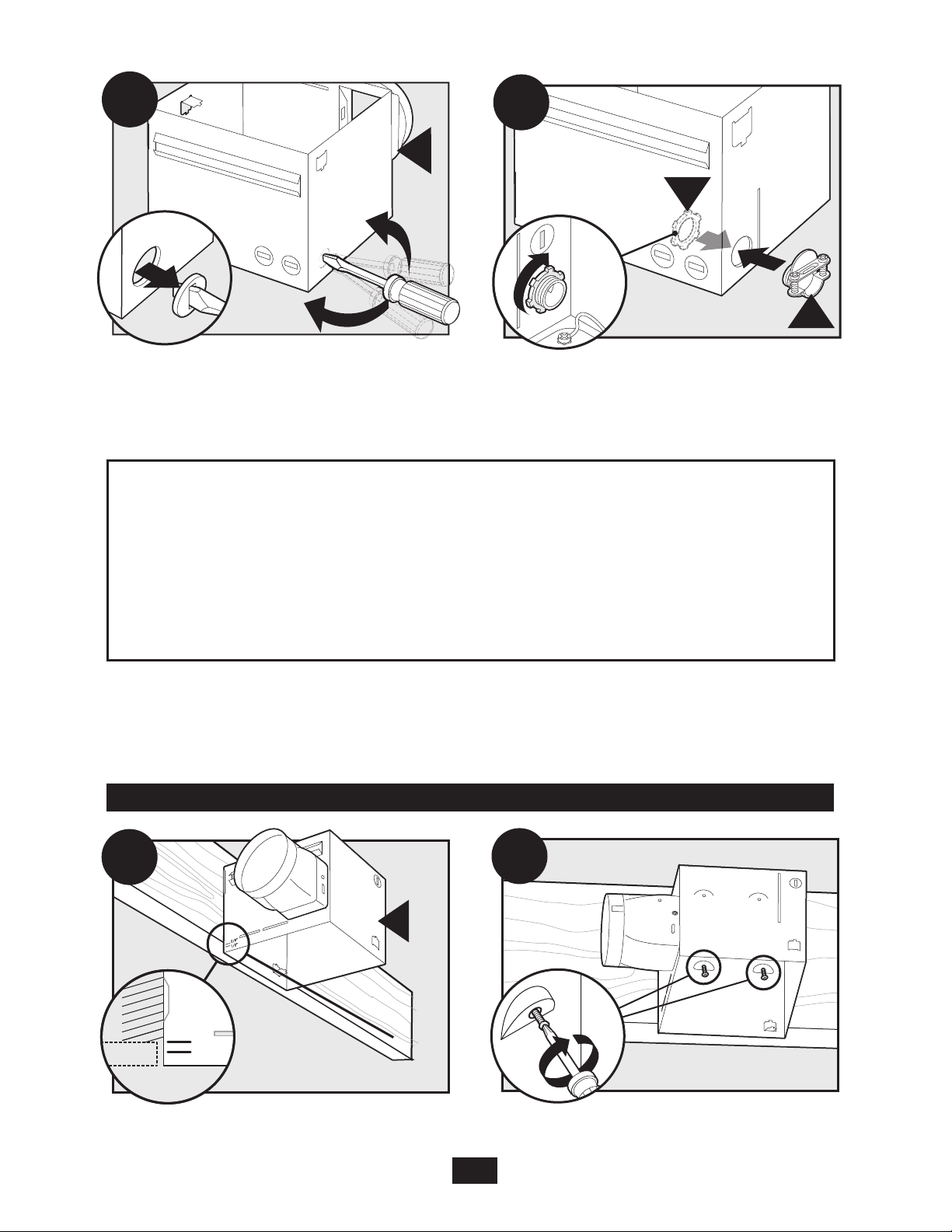

A11

5/8 1/2

A12

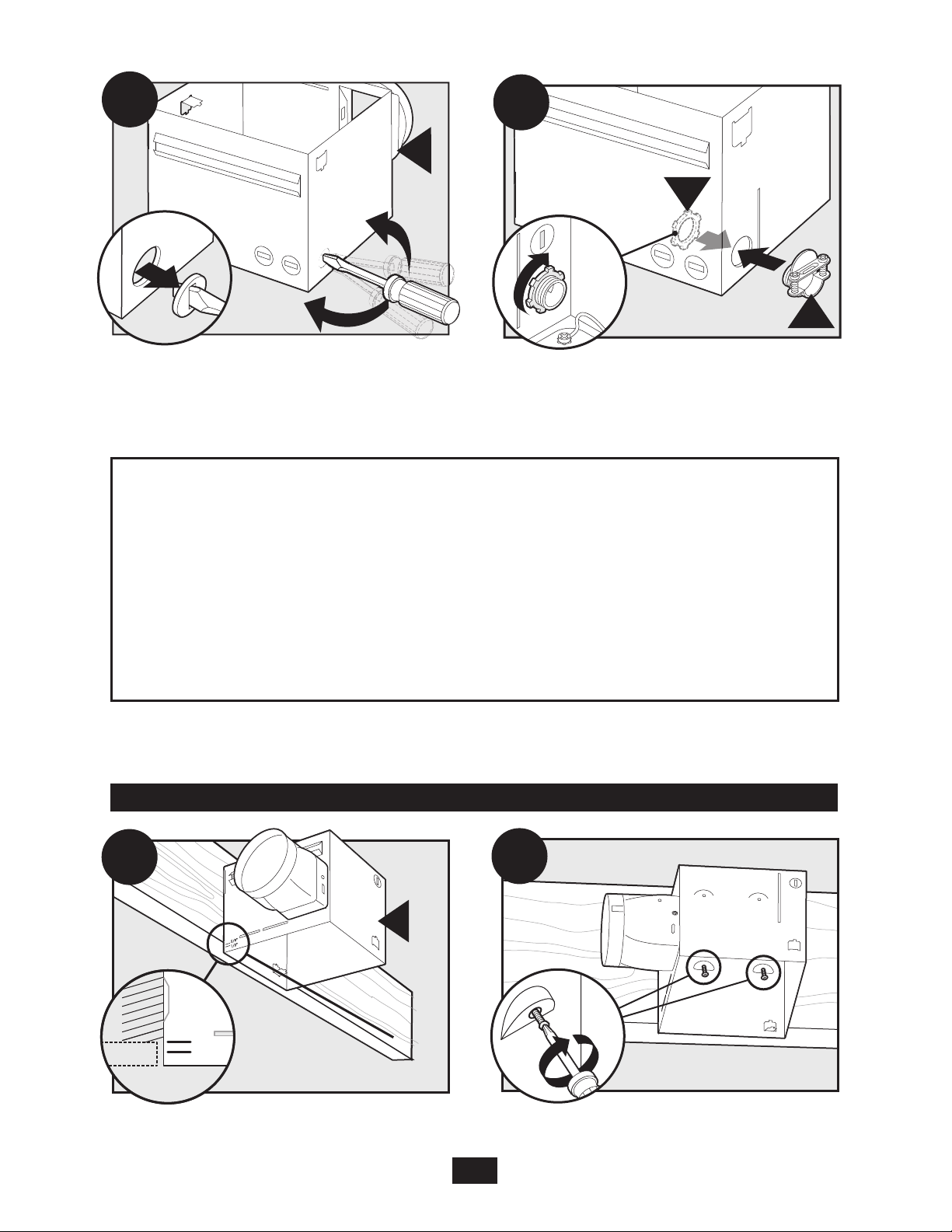

Pop out the first wiring access slug. Use second if

needed.

Insert the strain relief into the housing and

secure with the washer.

Choose Installation Option

For New Construction - attaching to joist go to step A11, page 5

For New Construction - suspended between joists go to step B11, page 8

For Existing Construction - accessible from above go to step C11, page 11

For Existing Construction - accessible only from below go to step D11,

page15

New Construction – attaching to joist

Position the correct depth mark at the bottom edge of

the joist based on the thickness of your sheetrock.

43043-01 01/24/2008

Screw pre-loaded screws into joist or framing.

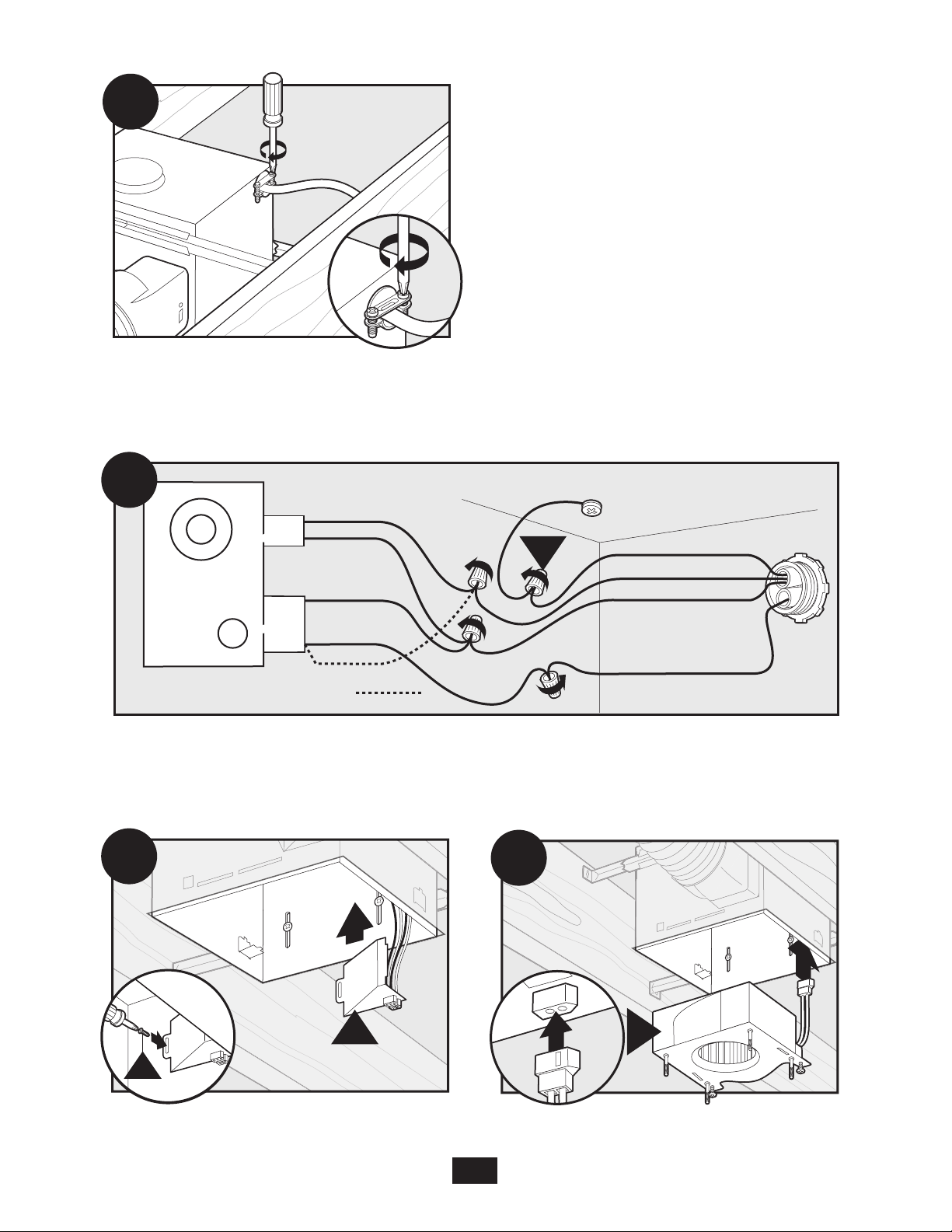

Page 6

3 Pin

2 Pin

Fan Motor

Light

Green

Black

White

Black

White

Bare Copper

Ground

A14

Main Switch 1 (AC In)

Switch 2 (AC In)

*Option Fan & Main Light Together

*Option

A13



A16

A15

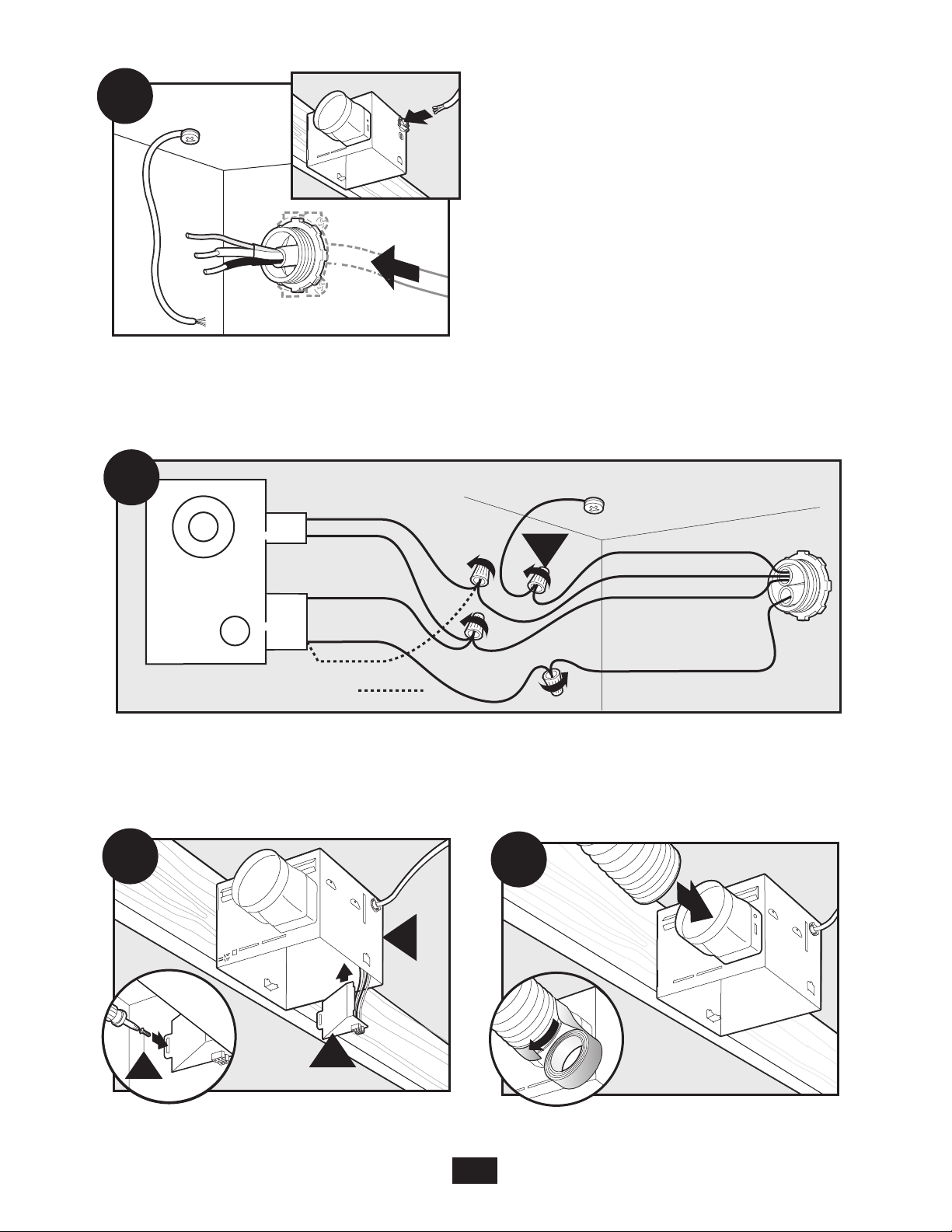

Pull wires through the strain relief.

Connect wires as shown.

Install the wiring cover plate. Make sure all

wiring connections are inside the box or under

the wiring cover plate.

Connect 4” duct and vent to the outside. Tape joints. If ducting does not fit securely, an adapter may need

43043-01 01/24/2008

to be purchased.

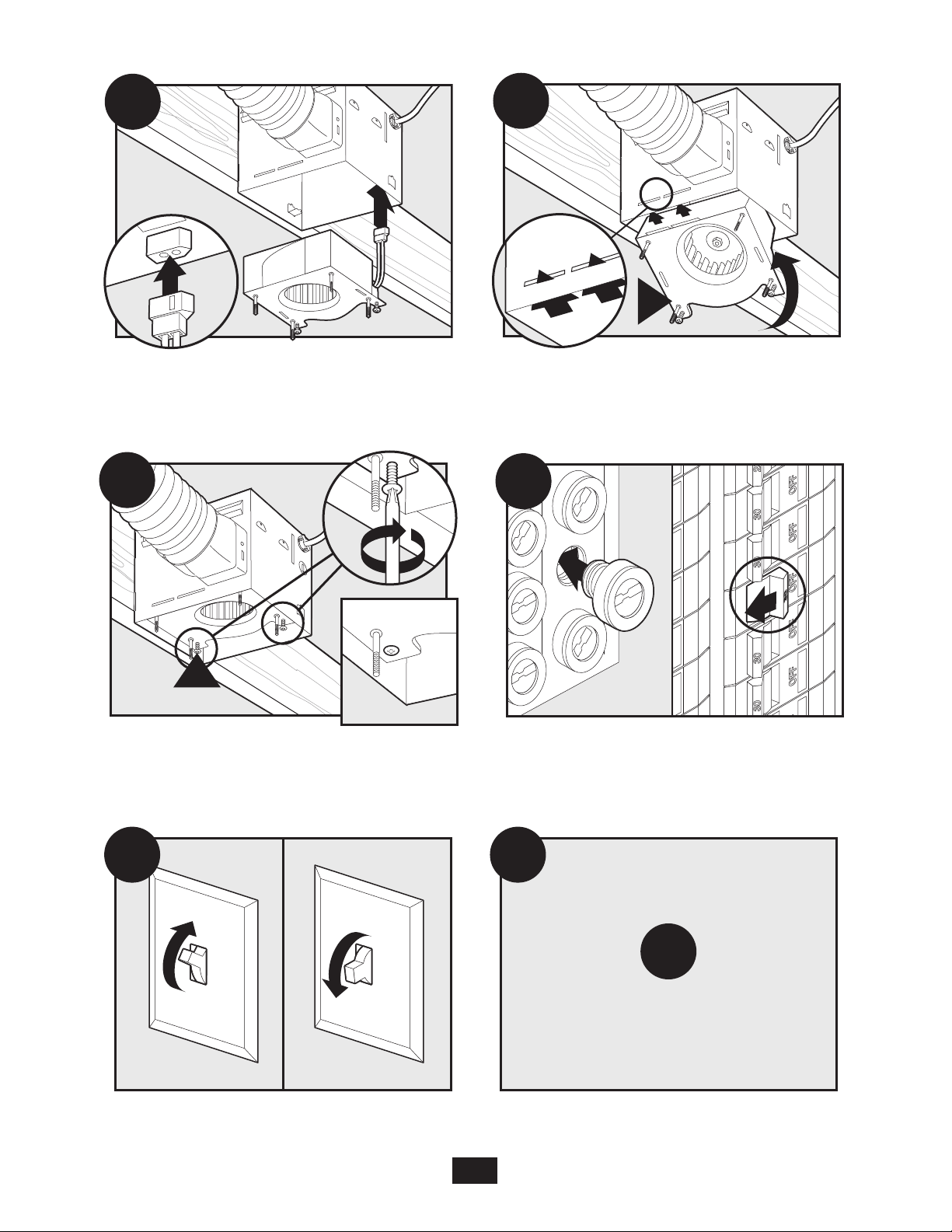

Page 7

A19

A20

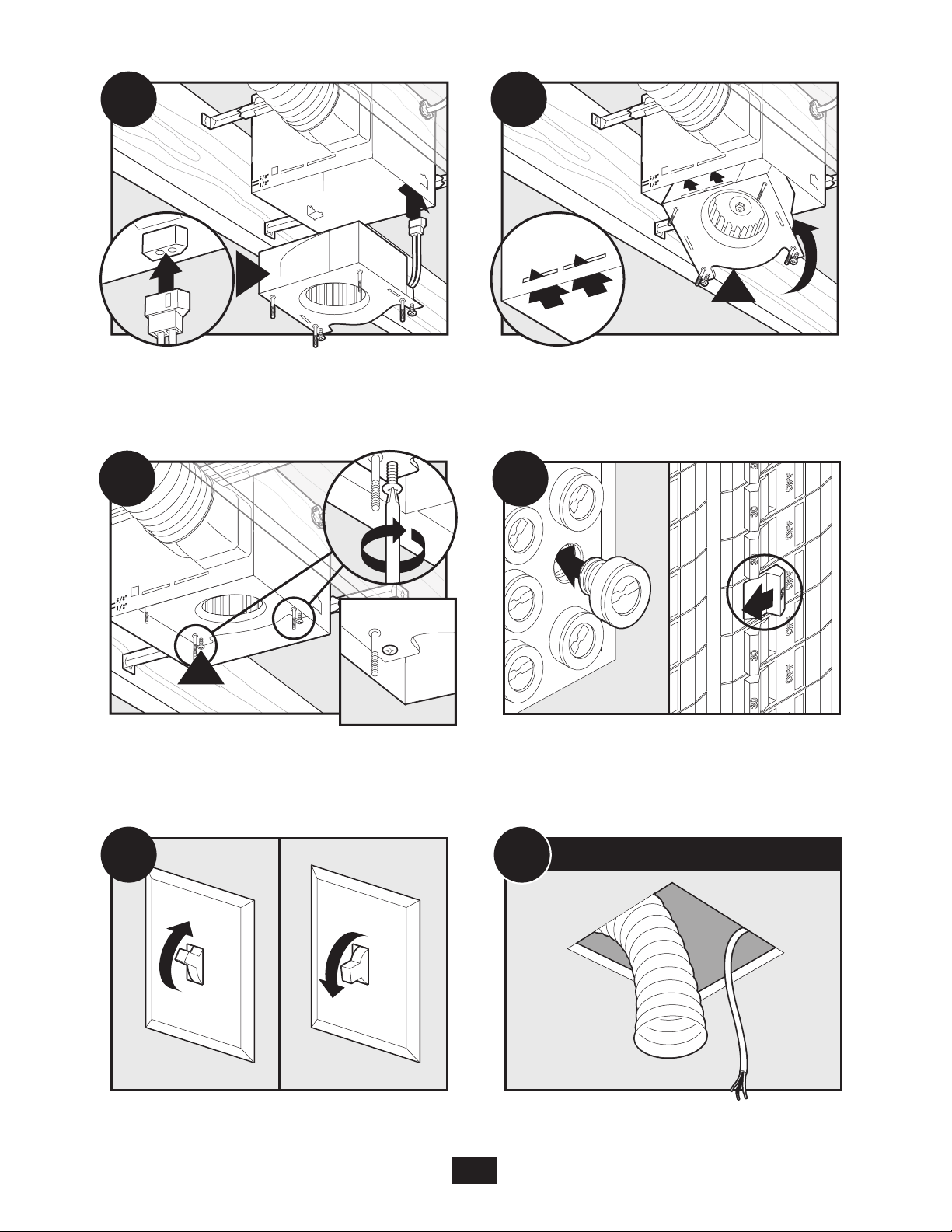

Connect wiring from the motor to the wiring cover

0000

A17

0000

A18

OFF

A21

A22

Go to step

on page 17

to attach grille.

plate.

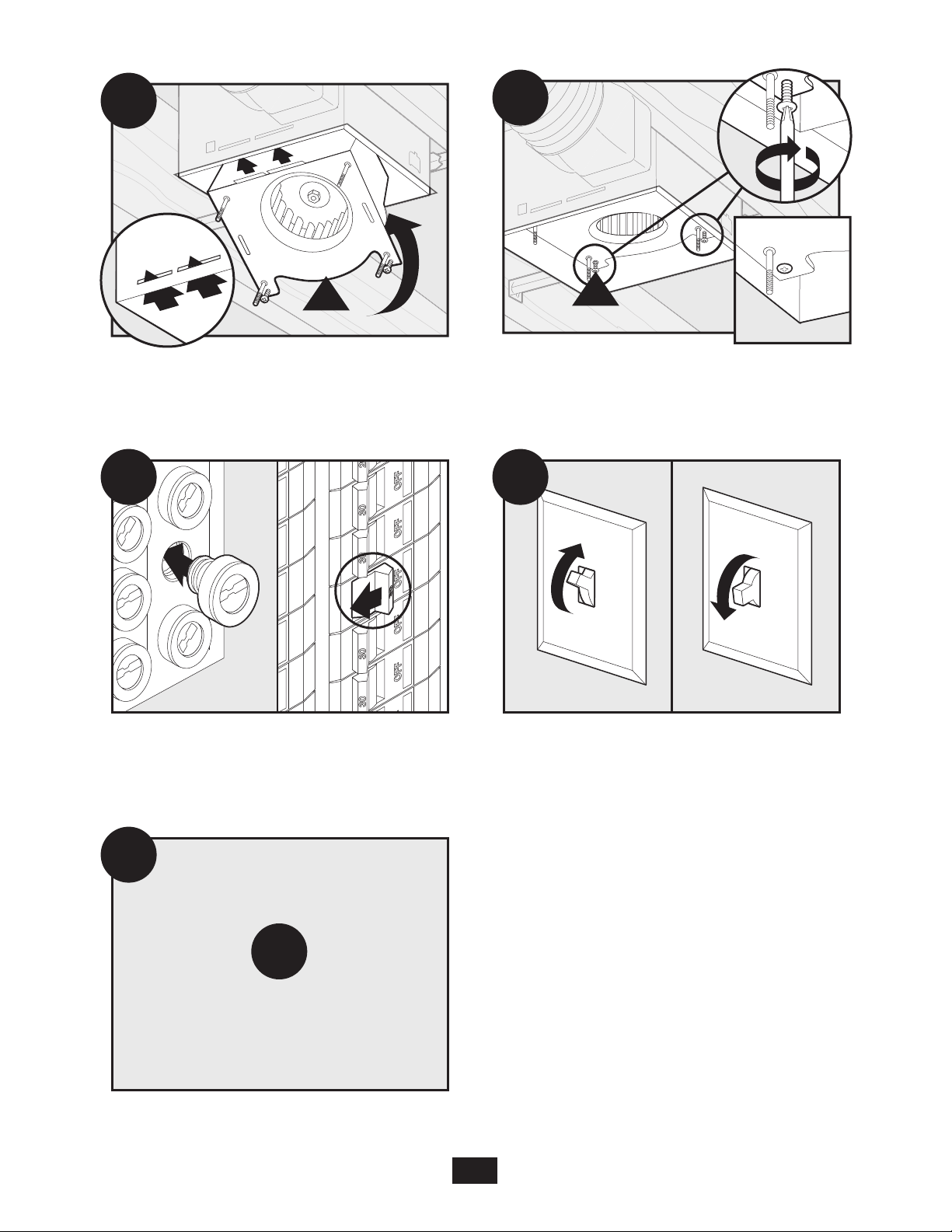

Reinstall the motor by inserting the tabs and pushing up into position. Make sure the wires are not pinched

between the motor and the housing.

Secure the motor by tightening the 2 screws.

Test the motor. If the motor does not run, check the

Turn on the power source.

plug connection.

43043-01 01/24/2008

Page 8

B11

5/8 1/2

B12

1/8" Bit

B14

B15

B16

B13

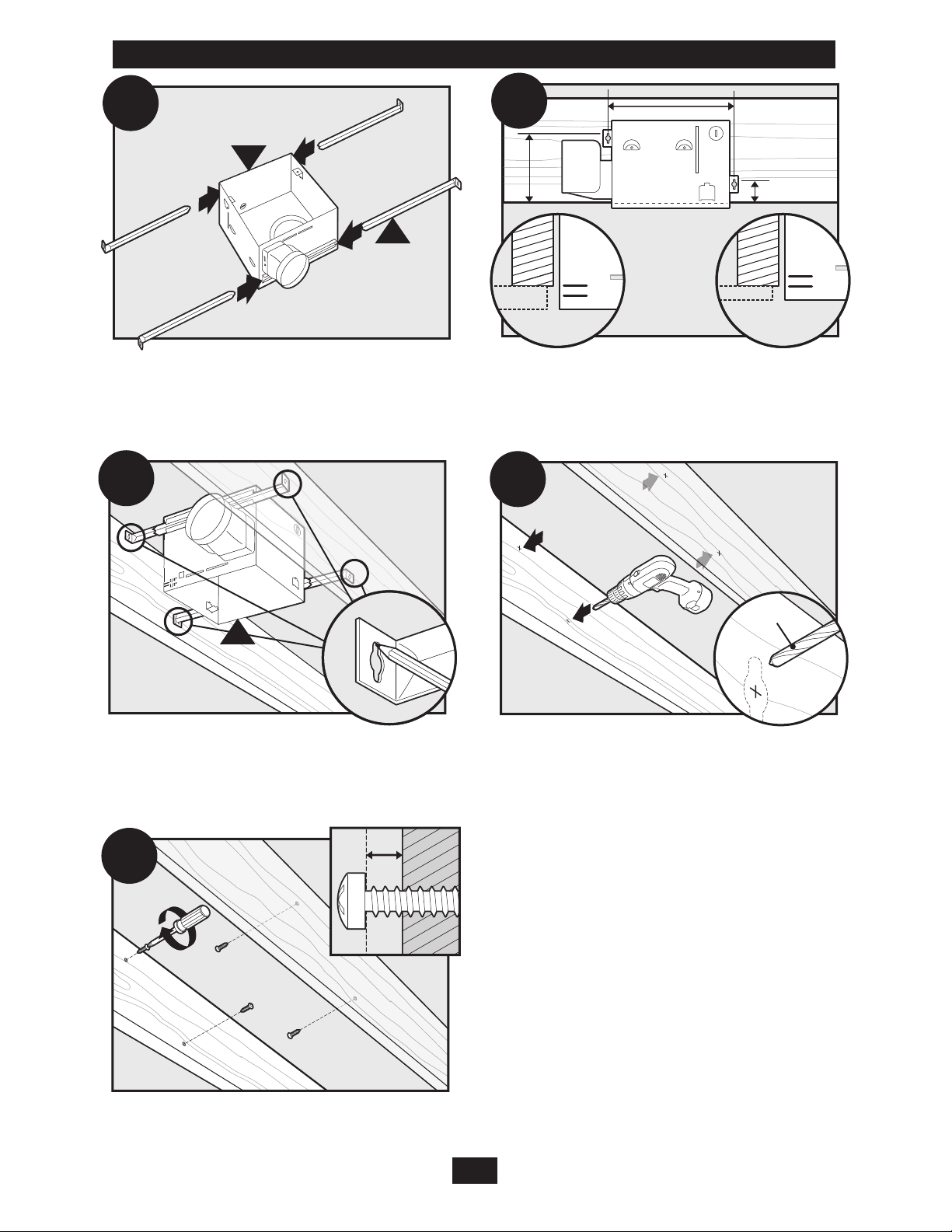

New Construction – suspended between joists

Slide the mounting rails into brackets.

Mark position of screws by using holes as a template.

Position the correct depth mark at the bottom edge of

the joist based on the thickness of your sheetrock.

Drill a hole in the center of each outline.

Insert screws, leaving space between the screw

head and the joist. Screws are not provided.

Attach the rails onto the screws.

43043-01 01/24/2008

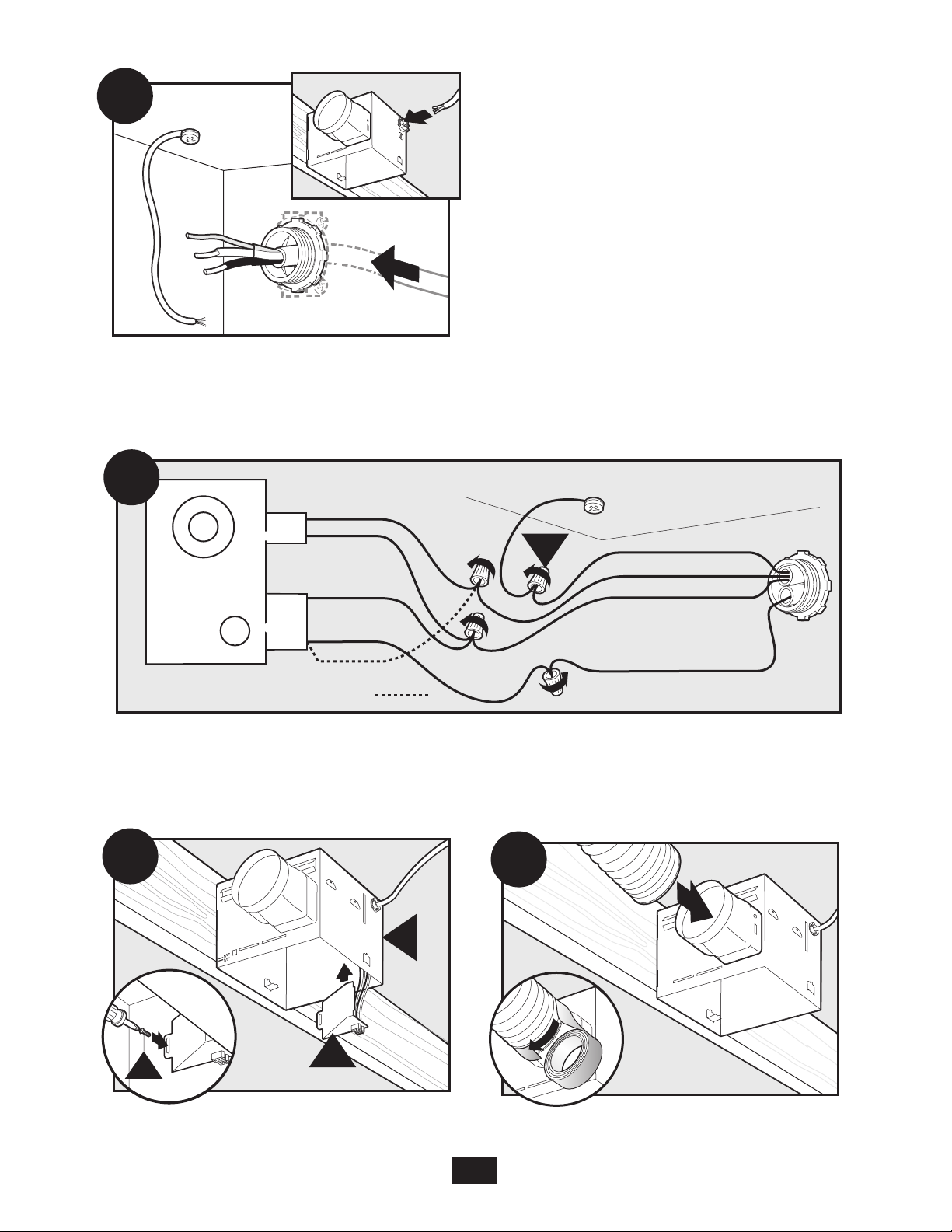

Page 9

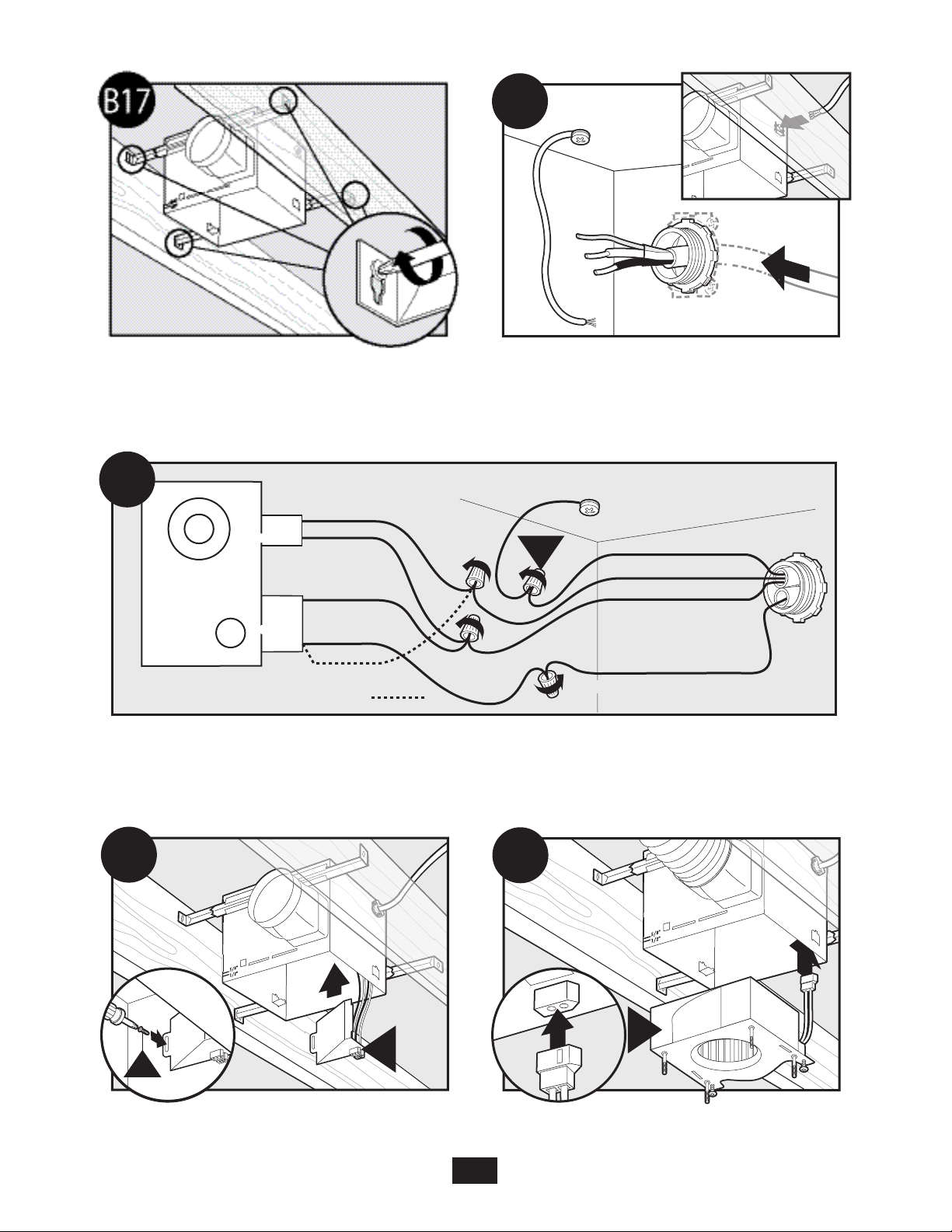

B17

B18

3 Pin

2 Pin

Fan Motor

Light

Green

Black

White

Black

White

Bare Copper

Ground

B19

Main Switch 1 (AC In)

Switch 2 (AC In)

*Option Fan & Main Light Together

*Option

B2 1

B20

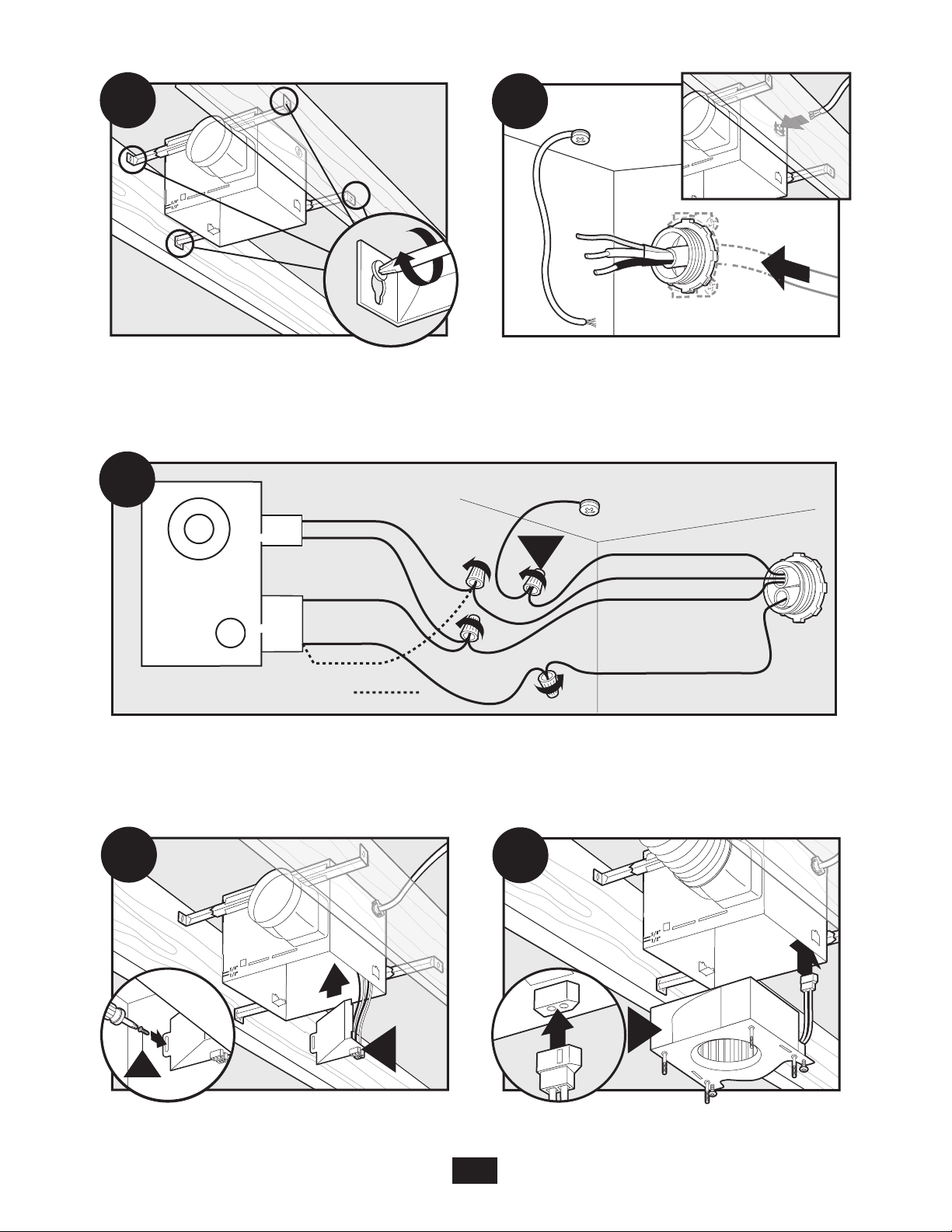

Tighten screws. Pull wires through the strain relief.

Connect wires as shown.

Install the wiring cover plate. Make sure all wiring

connections are inside the box or under the

wiring cover plate.

Connect 4” duct and vent to the outside. Tape joints. If ducting does not fit securely, an adapter may need

43043-01 01/24/2008

to be purchased.

Page 10

B27

Go to step

on page 17

to attach grille.

B22

Connect wiring from the motor to the wiring cover

B23

B25

OFF

B26

B24

plate.

Reinstall the motor by inserting the tabs and pushing

up into position. Make sure the wires are not pinched

between the motor and the housing.

Secure the motor by tightening the 2 screws.

Test the motor. If the motor does not run,

check the plug connection.

Turn on the power source.

43043-01 01/24/2008

Page 11

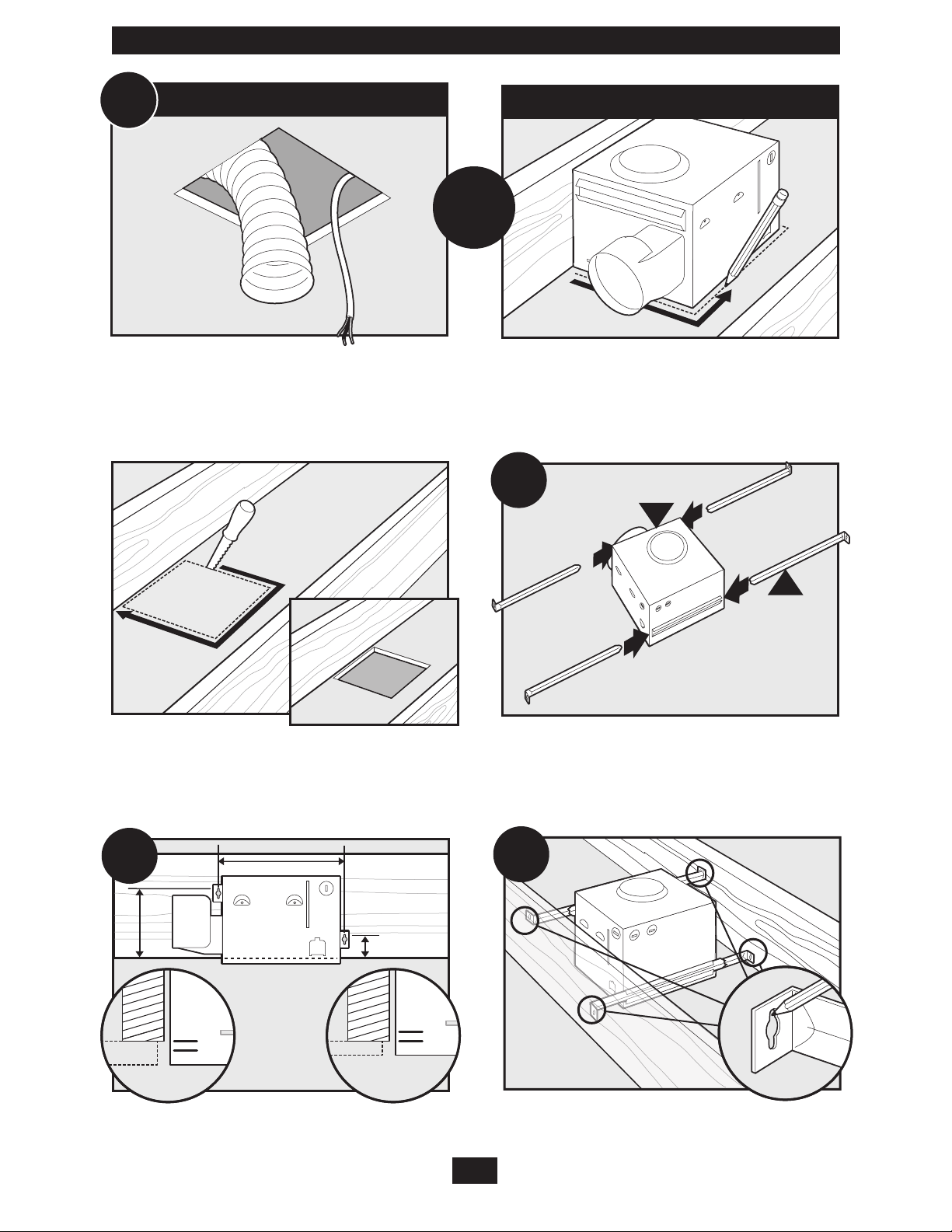

C12

EXISTING FAN

C11

NO EXISTING FAN

8”

8.5”

5/8 1/2

C13

C14

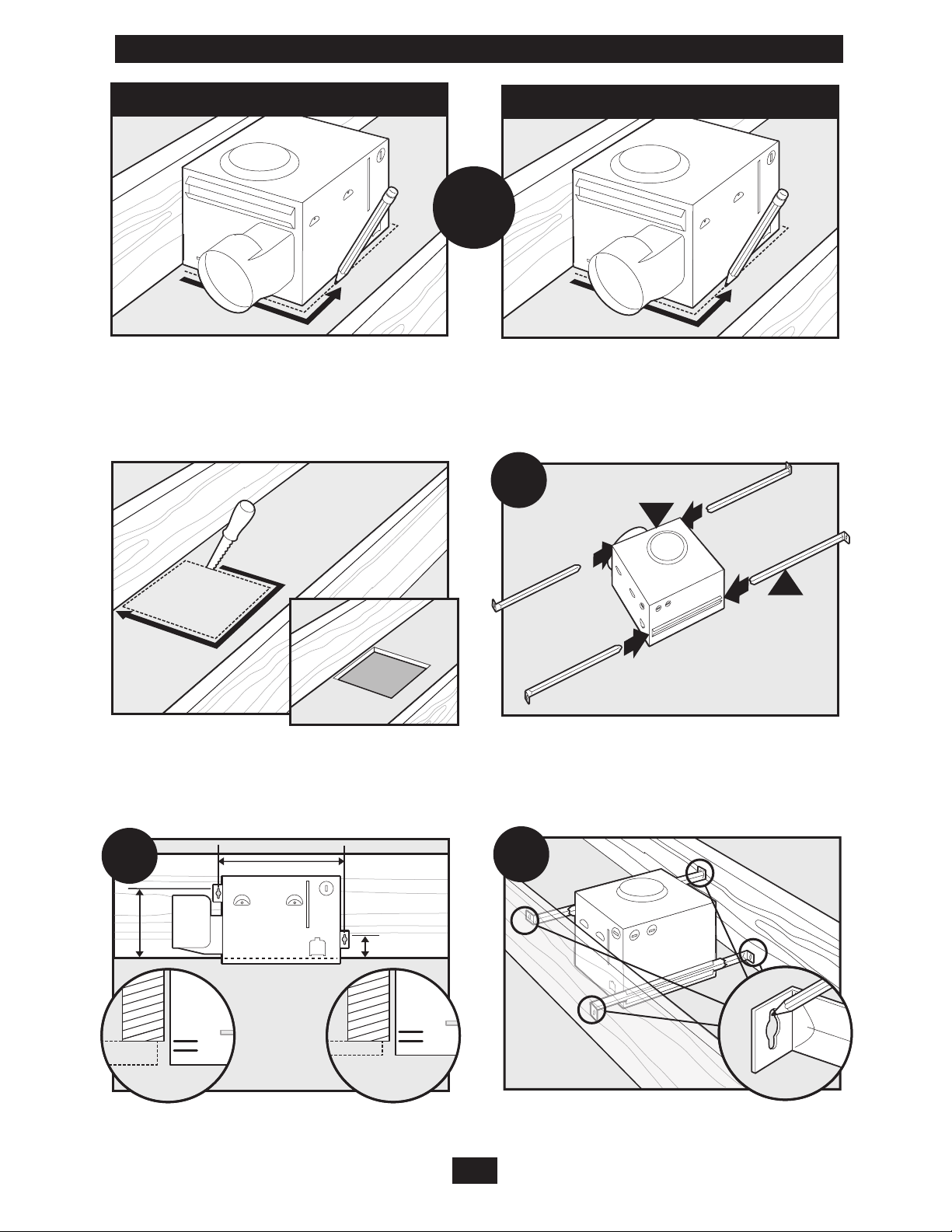

Existing Construction – accessible from above

Remove an existing fan and check to make sure the

opening is large enough to accommodate the new

motor housing (8”x 8.5”).

Cut out an opening for the housing.

Use the motor housing as a template to mark position.

Slide the mounting rails into brackets.

Position the correct depth mark at the bottom edge of

the joist based on the thickness of your sheetrock.

Mark position of screws by using holes as a template.

43043-01 01/24/2008

Page 12

C15

1/8" Bit

C16

C17

C18

C19

C20

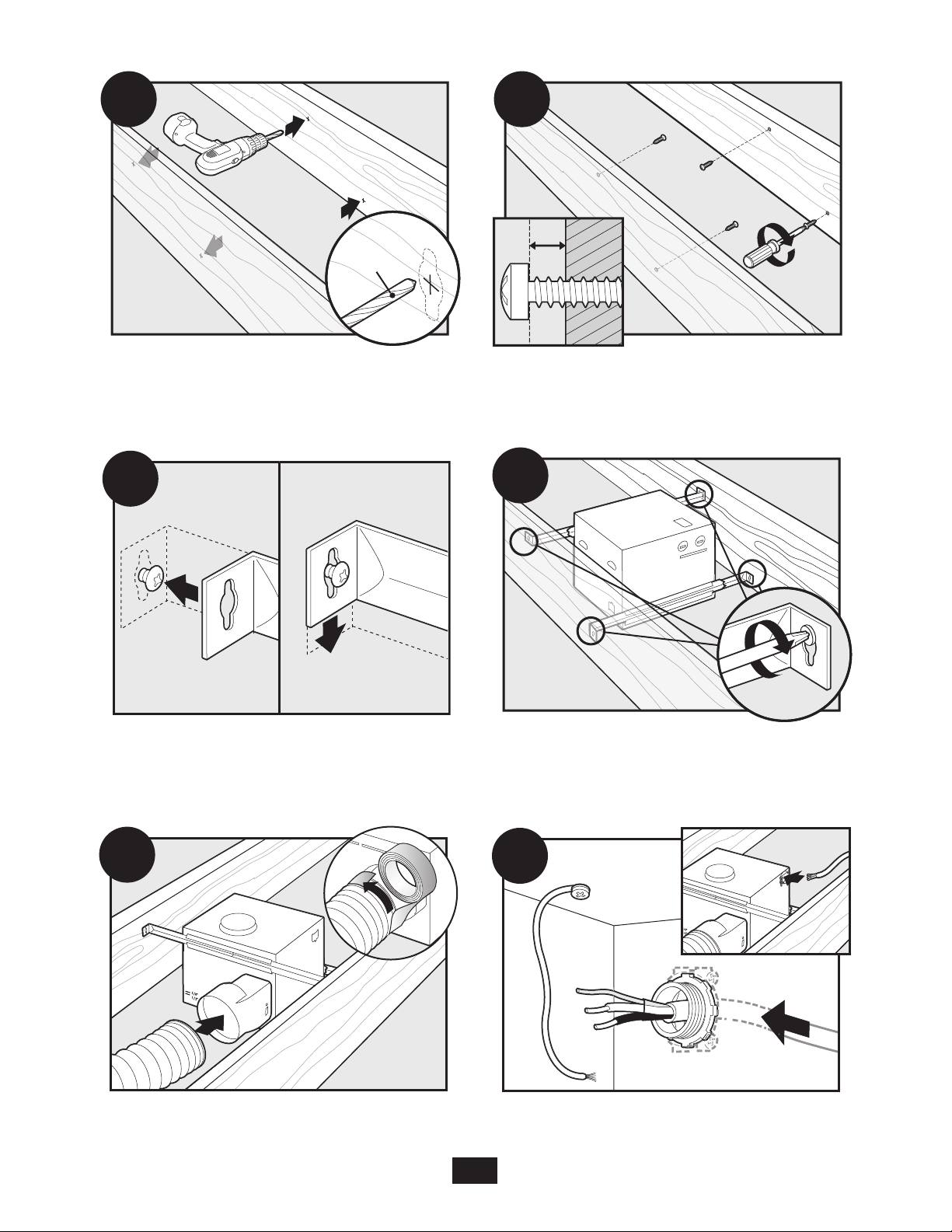

Drill a hole in the center of each outline. Insert screws, leaving space between the screw head

and the joist. Screws are not provided.

Attach the rails onto the screws. Tighten screws.

Connect 4” duct and vent to the outside. Tape joints.

If ducting does not fit securely, an adapter may

need to be purchased.

43043-01 01/24/2008

Pull wires through the strain relief.

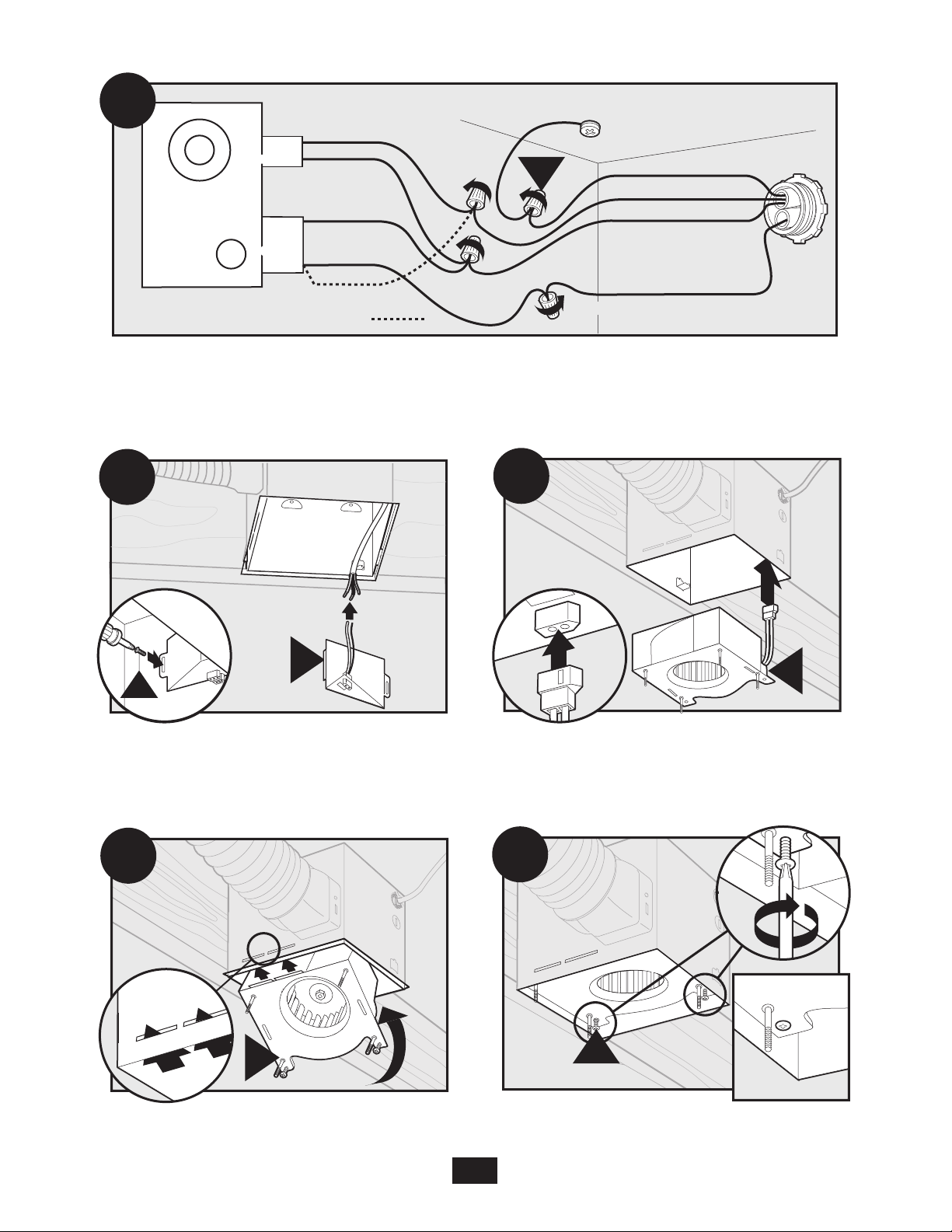

Page 13

C21

3 Pin

2 Pin

Fan Motor

Light

Green

Black

White

Black

White

Bare Copper

Ground

C22

Main Switch 1 (AC In)

Switch 2 (AC In)

*Option Fan & Main Light Together

*Option

C24

C23

Tighten the strain relief screws.

Connect wires as shown.

Install the wiring cover plate. Make sure all wiring

connections are inside the box or under the

wiring cover plate.

43043-01 01/24/2008

Connect wiring from motor the motor

to the wiring cover plate.

Page 14

C25

C26

C2 7

OFF

C28

C29

Go to step

on page 17

to attach grille.

Reinstall the motor by inserting the tabs and pushing up into position. Make sure the wires are not pinched

between the motor and the housing.

Turn on the power source. Test the motor. If the motor does not run,

Secure the motor by tightening the 2 screws.

check the plug connection.

43043-01 01/24/2008

Page 15

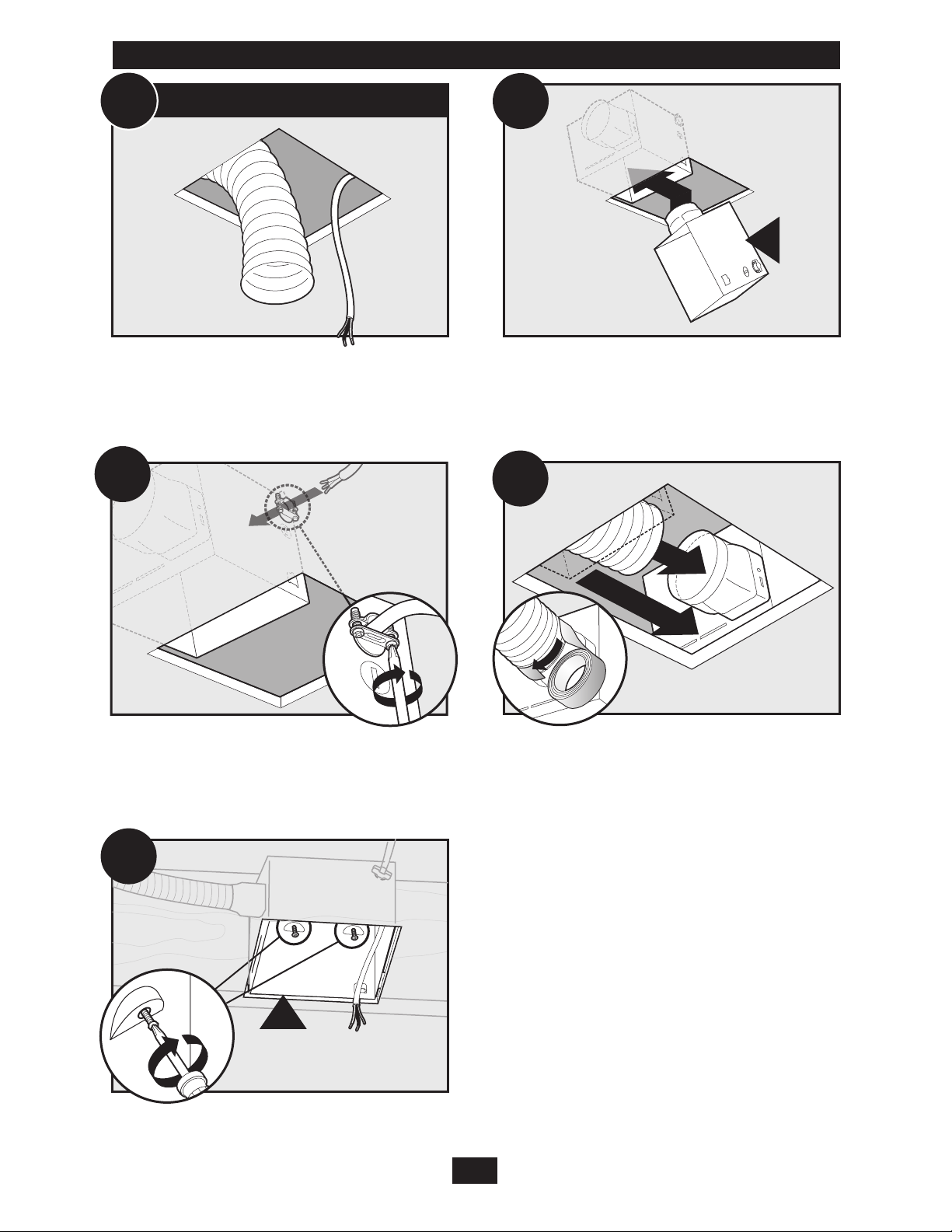

EXISTING FAN

D11

D12

D13

D14

D15

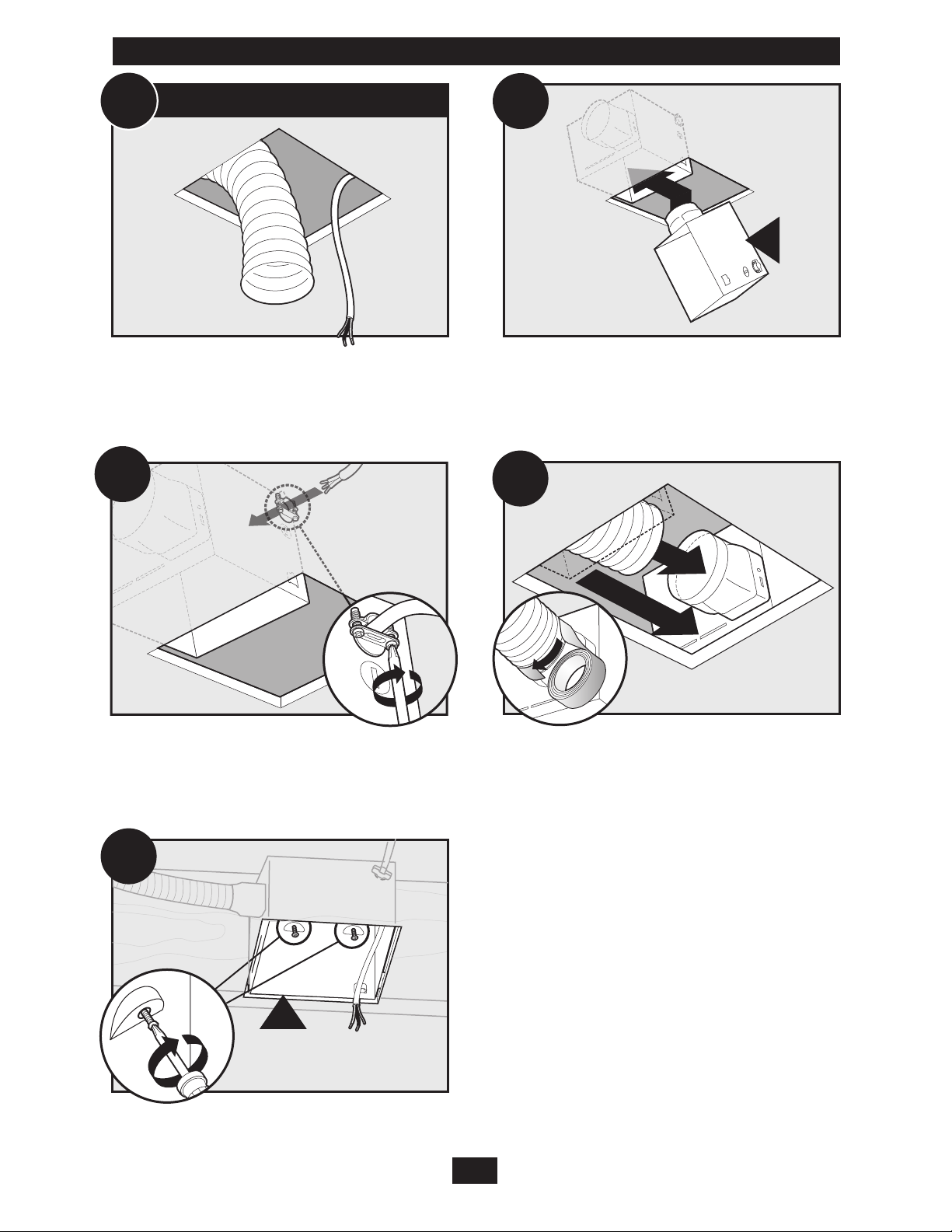

Existing Construction – accessible only from below

Remove an existing fan and check to make sure the

opening is large enough to accommodate the new

motor housing (8”x 8.5”).

Pull wires through strain relief.

Move the housing into position above the ceiling.

Attach existing ducting to duct connector. Tape joints.

If ducting does not fit securely,

an adapter may need to be purchased.

Install the housing flush with the sheetrock and secure

by tightening the pre-loaded screws into the joist.

43043-01 01/24/2008

Page 16

D18

D19

D20

3 Pin

2 Pin

Fan Motor

Light

Green

Black

White

Black

White

Bare Copper

Ground

D16

Main Switch 1 (AC In)

Switch 2 (AC In)

*Option Fan & Main Light Together

*Option

D17

Connect wires as shown.

Install the wiring cover plate.

Reinstall the motor by inserting the tabs and pushing

up into position. Make sure the wires are not pinched

between the motor and the housing.

Connect wiring from the motor to the wiring cover

Secure the motor by tightening the 2 screws.

43043-01 01/24/2008

plate.

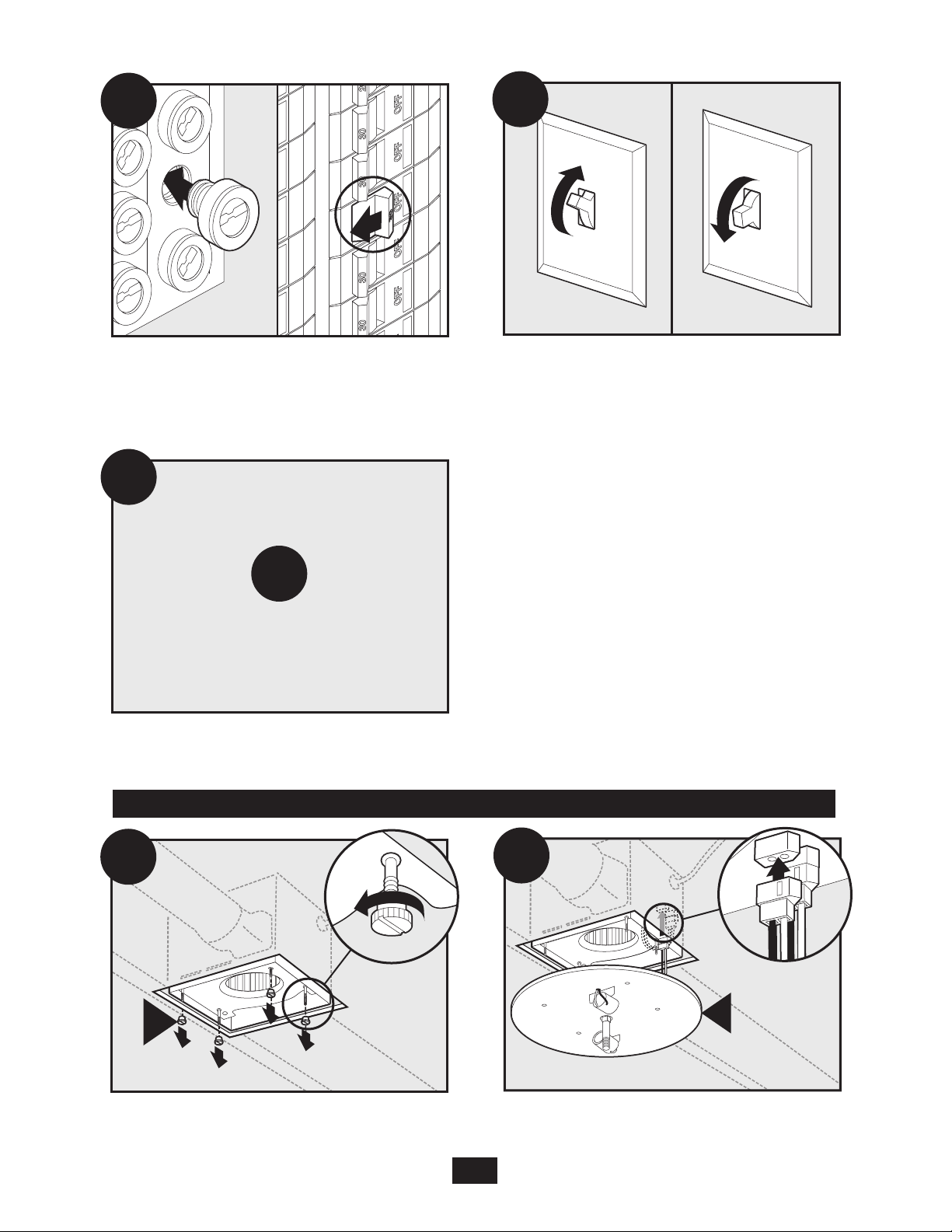

Page 17

OFF

D22

D23

Go to step

on page 17

to attach grille.

D21

Turn on the power source.

Attaching the Dome Assembly

Test the motor. If the motor does not run, check the

plug connection.

Remove the thumbscrews.

Connect wiring harness.

43043-01 01/24/2008

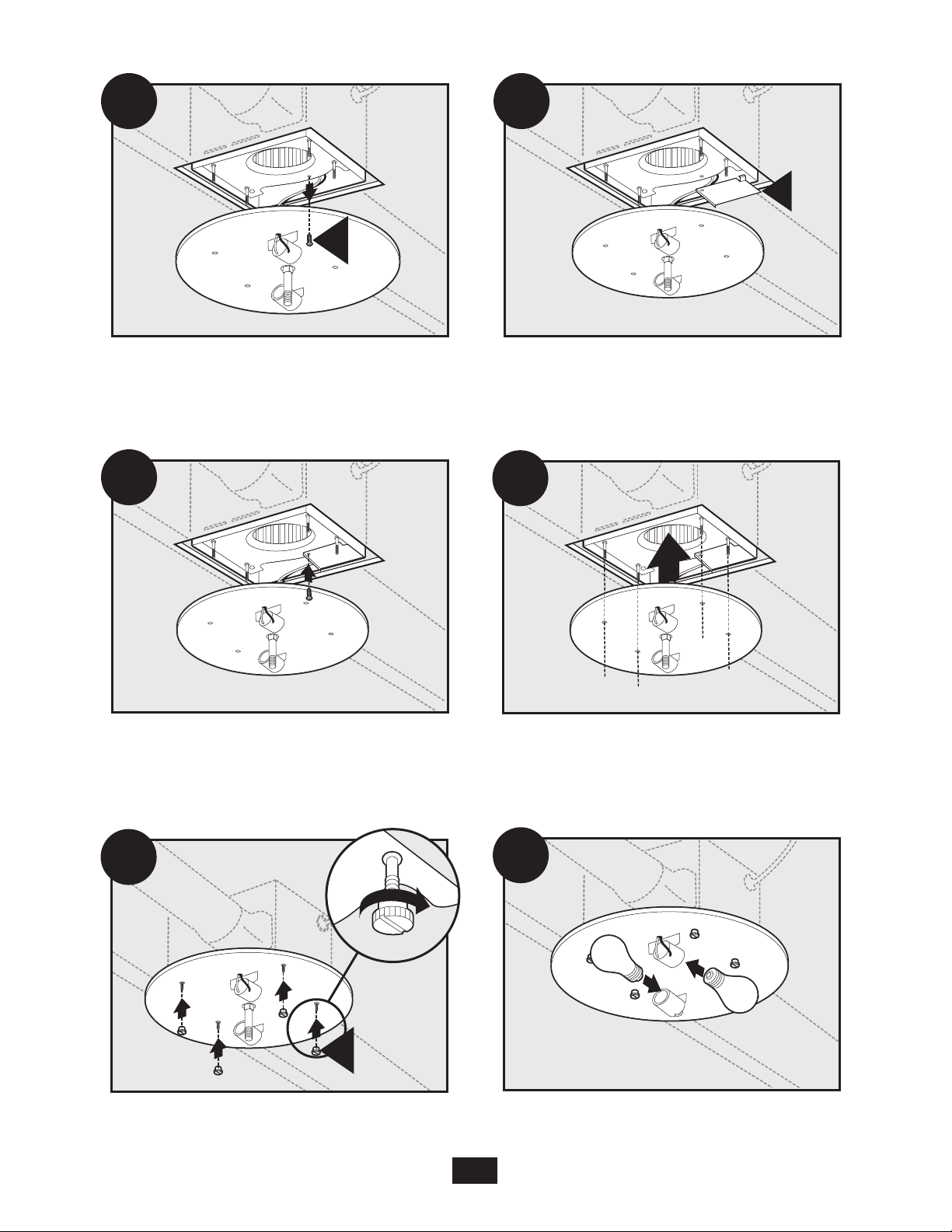

Page 18

Remove the strain relief bracket screw.

Position the strain relief bracket under the motor as

shown.

Insert the strain relief bracket’s dog-leg tab so that it

hooks over the lip of the motor. Reinstall the strain

relief bracket screw.

Attach thumbscrews.

WARNING: To reduce the risk of electrical shock,

all 4 thumbscrews MUST be properly installed.

43043-01 01/24/2008

Align posts A, B, C and D (stamped into motor housing)

with posts A, B, C and D (stamped into light fixture).

Slide light fixture over posts.

Install 2 Max 60 Watt A15 bulbs (Not Included).

Page 19

E10

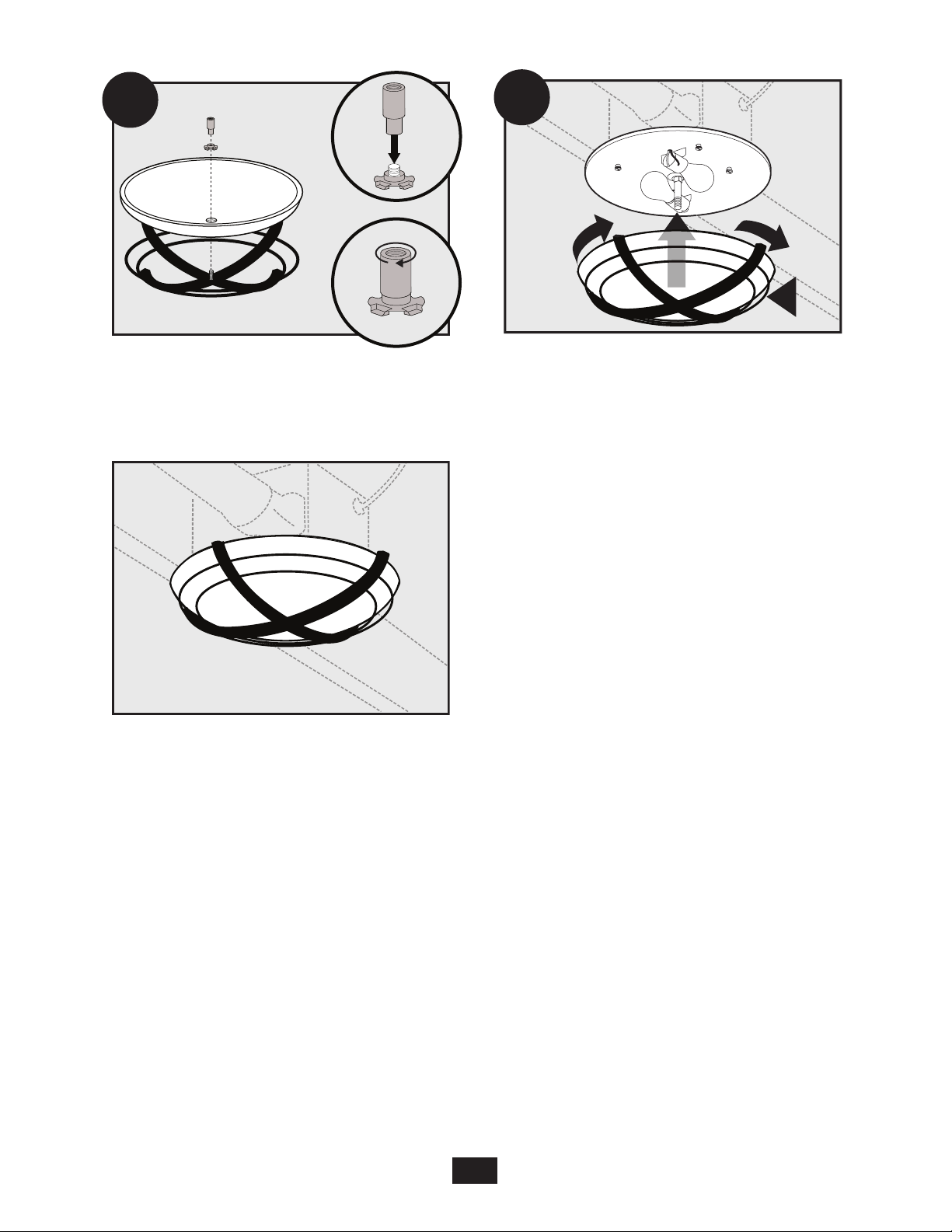

Assemble the grille, glass dome, washer, and barrel

nut as shown. Tighten the barrel nut “finger-tight.”

NOTE: The washer must be oriented as shown.

Complete.

Screw the dome assembly dome into position.

43043-01 01/24/2008

Page 20

Trouble Shooting

Problem: Fan does not come on.

Solution:

• Hunter Fan Bath Ventilators are extremely quiet. To conrm that the fan is running, place your hand

near the vents to feel the air movement.

• Turn power on, replace fuse, or reset breaker.

• Check all plug connections to be sure they are secure.

• Check the wiring to make sure it matches the wiring diagram.

Problem: Light does not come on.

Solution:

• Replace the light bulb with a new bulb.

• Turn power on, replace fuse, or reset breaker.

• Check all plug connections to be sure they are secure.

• Check the wiring to make sure it matches the wiring diagram.

Problem: Fan is noisy.

Solution:

• Check and tighten all fasteners.

• Check the glass to make sure it is secure.

• Check the apper to make sure it moves freely.

If you need parts or service assistance, please call 888-830-1326 or visit us at our web site at http://www. hunterfan.com.

43043-01 01/24/2008

Page 21

Warranty

Hunter Fan Company Bath Exhaust Fan LIMITED WARRANTY

Hunter Fan Company makes the following limited warranty to the original user or consumer purchaser of this Hunter bath exhaust fan:

If any part of your Hunter bath exhaust fan (except for glass xtures and light bulbs) fails at any time within one year

afterthe date of sale to you due to a defect in material or workmanship, we will repair or, at our option, replace the defective part free of charge for parts and labor performed at our nearest service center or at our Service Department in Memphis, Tennessee. After this one-year period, you will be responsible for all parts and labor costs for repairs on the bath exhaust fan except for motor repairs as provided below.

If your Hunter bath exhaust fan motor fails at any time within ve years after the date of sale to you due to a defect

in material or workmanship, labor and materials to repair the defect will be provided free of charge at our nearest service center or our Service Department in Memphis, Tennessee. If no replacement part can be provided, we will, at our option, either refund the actual purchase price of your bath exhaust fan or provide a replacement free of

charge. After this ve-year period, you will be responsible for all parts and labor costs for repairs on all parts of the

bath exhaust fan.

IF THE ORIGINAL USER OR CONSUMER PURCHASER CEASES TO OWN THE FAN, THIS WARRANTY AND ANY IMPLIED WARRANTY WHICH THEN REMAINS IN EFFECT, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE VOIDED. NO WARRANTY, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, IS MADE IN RESPECT OF GLASS FIXTURES OR LIGHT BULBS OR THE FINISH ON ANY METAL PORTION OF THE BATH EXHAUST FAN.

THIS WARRANTY IS IN LIEU OF ALL OTHER EXPRESS WARRANTIES. THE DURATION OF ANY IMPLIED WARRANTY, INCLUDING, BUT NOT LIMITED TO, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, IN RESPECT TO ANY HUNTER FAN BATH EXHAUST FAN MOTOR OR OTHER FAN PART, IS EXPRESSLY LIMITED TO THE PERIOD OF THE EXPRESS WARRANTY SET FORTH ABOVE FOR SUCH MOTORS OR OTHER PARTS.

This warranty is voided if your Hunter bath exhaust fan is not purchased and installed in the U.S.A. This warranty excludes and does not cover defects, malfunctions or failures of any Hunter bath exhaust fan which were caused by repairs by persons not authorized by us, use of parts or accessories not authorized by us, mishandling, improper

installation, modications or damage to the Hunter bath exhaust fan while in your possession, or unreasonable use,

including failure to provide reasonable and necessary maintenance.

To obtain servicing, contact the nearest Hunter authorized service center of the Hunter Fan Company Service Department, 2500 Frisco Avenue, Memphis, Tennessee 38114. Please contact us before shipping your bath exhaust fan to us. If we authorize you to ship it to us, you will be responsible for all insurance and freight or other transportation charges to our factory or service center. We will return your Hunter bath exhaust fan freight prepaid. Your Hunter bath exhaust fan should be properly packed to avoid damage in transit since we will not be responsible for any such damage. Proof of purchase is required when requesting warranty service. The purchaser must present the sales receipt or other document that establishes proof of purchase.

IN NO EVENT SHALL HUNTER FAN COMPANY BE LIABLE FOR CONSEQUENTIAL OR INCIDENTAL DAMAGES.

SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS OR THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES SO THE ABOVE LIMITATION OR EXCLUSIONS MAY NOT APPLY TO YOU.

THE WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE

43043-01 01/24/2008

Page 22

43043-01 01/24/2008

Page 23

Guía de instalación

ESPAÑOL

Modelo 81030 Halcyon Ventilador para baño con luz

LEA y CONSERVE ESTAS INSTRICCIONES

43043-02 01/24/2008

Page 24

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELÉCTRICO O LESIONES A PERSONAS, OBSERVE LO SIGUIENTE:

1. Utilice esta unidad sólo de la manera indicada por el fabricante. Si tiene alguna pregunta, contacte con el fabricante.

2. Antes de dar servicio o limpiar la unidad, desconecte la alimentación en el tablero de servicio y bloquee los elementos de desconexión a fin de evitar que la alimentación pueda ser conectada accidentalmente. Cuando los elementos de desconexión no pueden ser bloqueados, asegure firmemente una forma destacada de advertencia, como una etiqueta, en el tablero de servicio.

3. Los trabajos de instalación y cableado eléctrico deben ser realizados por personas calificadas de acuerdo con todos los códigos y las normas aplicables, incluyendo el de diseño contra incendio.

4. Se necesita aire suficiente para una combustión adecuada y para evacuar los gases por el tubo de la chimenea de equipo que quema combustible a fin de evitar el flujo inverso. Siga las pautas del fabricante del equipo de calefacción y las

PRECAUCIÓN

1. Sólo para uso de ventilación general. No use para liberar materiales y vapores peligrosos o explosivos.

2. Para evitar daños a los rodamientos del motor/soplador e impulsores ruidosos o desbalanceados, mantenga la unidad de potencia lejos de la aplicación de aerosol para paneles de yeso (drywall), polvo de la construcción, etc.

3. NO instale este producto en una pared. Este producto está diseñado para instalarse en techos con una inclinación de hasta 12/12 (45º). La red de ductos debe dirigirse hacia arriba.

4. Vea más información y los requisitos en la etiqu- eta de especificación del producto.

normas de seguridad, como las de la Asociación Nacional de

Protección contra Incendios (NFPA), la Asociación de Ingenieros Americanos en Calefacción y Aire acondicionado (ASHRAE), y los códigos locales.

5. “Al cortar o taladrar en paredes o techo, no dañe el cableado eléctrico u otros servicios no visibles.”

6. Los ventiladores canalizados siempre deben descargar al aire libre.

7. Si va a instalar esta unidad en una bañera o ducha, debe tener una marca que indique que es apropiado para ese uso y debe conectarse a un circuito derivado protegido por un GFCI (interruptor automático de falla a tierra).

8. Nunca coloque un interruptor donde pueda ser alcanzado desde una tina o una ducha.

9. Instale el ventilador por lo menos a 5 pies (1.52 m) por encima del piso.

10. Esta unidad se debe poner a tierra.

11. La unidad no debe ser instalada en un techo con aislamiento térmico mayor que R40.

ADVERTENCIA

DESCONECTE

LA ALIMENTACIÓN ELÉCTRICA Y

CIERRE EL PANEL DE SERVICIO

ANTES DE DAR MANTENIMIENTO

A LA UNIDAD

MANTENIMIENTO PREVENTIVO

UN VENTILADOR LIMPIO PROPORCIONA MEJOR SERVICIO. DESCONECTE LA ALIMENTACIÓN Y LIMPIE EL VENTILADOR COMO SE INDICA A CONTINUACIÓN.

PARA LIMPIAR LA REJILLA: USE UN DETERGENTE SUAVE, COMO LÍQUIDO

PARA LAVADO DE PLATOS, Y UN PAÑO SUAVE. NO EMPLEE PAÑOS ABRASIVOS, ALMOHADILLAS DE LANA DE ACERO NI POLVOS PARA FREGAR.

PARA LIMPIAR EL CONJUNTO DEL VENTILADOR: DESCONECTE

EL CORDÓN DEL MOTOR/SOPLADOR DE LA TOMA DE CORRIENTE. PARA RETIRAR LA PLACA DEL MOTOR/SOPLADOR, ENCUENTRE LA PESTAÑA EN LA PLACA (UBICADA JUNTO A LA TOMA DE CORRIENTE). LEVANTE LA PESTAÑA POSTERIOR DE LA PLACA DEL MOTOR/ SOPLADOR MIENTRAS EMPUJA HACIA AFUERA EN EL LADO DEL ALOJAMIENTO O INTRODUZCA UN DESTORNILLADOR EN LA RANURA DEL ALOJAMIENTO (JUNTO A LA PESTAÑA) Y GIRE EL DESTORNILLADOR. SUAVEMENTE ASPIRE EL VENTILADOR, EL MOTOR/SOPLADOR Y EL INTERIOR DEL ALOJAMIENTO.

LAS PARTES METÁLICAS ELÉCTRICAS NUNCA DEBEN SUMERGIRSE EN AGUA.

MANTENIMIENTO

EL MOTOR/SOPLADOR ESTÁ LUBRICADO PERMANENTEMENTE Y NO NECESITA SER ENGRASADO. SI LOS RODAMIENTOS DEL MOTOR/SOPLADOR HACEN RUIDOS EXCESIVOS O INUSUALES, REEMPLACE EL MOTOR/SOPLADOR CON EL MOTOR/SOPLADOR DE SERVICIO EXACTO. DEBE REEMPLAZAR EL IMPULSOR AL MISMO TIEMPO.

43043-02 01/24/2008

ÁREA DE LA COCINA

No instale sobre o

dentro de esta área

45° 45°

Piso

Equipo

de cocina

Page 25

95044-01-000

95029-01-000

75191-01-000

03242-07-133

98037-01

74508-03-133

98025-01

75184-01-133

65219

66002-01

77539-01

98255-01

98044-01

77521-01

Conector de cable de 3/8”

Tornillos adicionales

NOTA: Debe estar instalado el manguito de alivio de tensión del cable. No incluido.

Verique todos los

componentes. Si están daña-

dos, llame al 1-866-405-3814

para obtener un reemplazo.

Antes de la instalación

Tiempo estimado de ensamblaje: entre 30 y 60 minutos

NOTA: Retire todo el material de embalaje antes de la instalación.

Herramientas necesarias (no suministradas)

Apague la fuente de alimentación.

Afloje los tornillos.

43043-02 01/24/2008

Page 26

Retire el motor/soplador/soplador del alojamiento.

Retire el material de embalaje.

Retire las cubiertas de las puntas de tornillo precar-

gadas.

Retire las puntas de tornillo precargadas hasta que

estén a nivel con el lado del alojamiento.

Retire el tornillo de la cubierta del cableado.

43043-02 01/24/2008

Retire la cubierta del cableado.

Page 27

Retire el primer tapón metálico de acceso del cab-

A11

5/8 1/2

A12

leado. Utilice el segundo si es necesario.

Inserte el manguito de alivio de tensión (no se

incluye) en la caja y sujételo firmemente con una

arandela.

Escoja la opción de instalación

Para construcción nueva - jación a la viga, vaya al paso A11, página 45

Para construcción nueva - suspendido entre vigas, vaya al paso B11, página 48

Para construcción existente - accesible desde arriba, vaya al paso C11, página 51

Para construcción existente - accesible sólo desde abajo, vaya al paso D11,

página 55

Construcción nueva – fijación a la viga

Ubique la correcta marca de profundidad en el borde

inferior de la viga, según el espesor de su plancha de

yeso.

43043-02 01/24/2008

Instale los tornillos precargados en la viga o el

marco.

Page 28

Motor del ventilador

Luz

Verde

Negro Interruptor 2 (CA)

Negro Interruptor principal 1 (CA)

Blanco

Negro Luz

Blanco

Cobre desnudo

Tierra

A14

*Opción Ventilador y luz principal juntos

*Opción

Negro

pasadores

clavijas

pasadores

clavijas

A13

Tienda los cables a través del manguito de



A16

A15

alivio de tension.

Conecte los alambres como se muestra.

Instale la placa de cubierta del cableado. Asegúrese

que todas las conexiones de cableado estén dentro

de la caja o debajo de la placa de cubierta del cab-

leado.

firmemente, puede ser necesario comprar un adapta-

43043-02 01/24/2008

Conecte un ducto de 4” y ventile hacia el exterior.

Aplique cinta a las uniones. Si el ducto no se ajusta

dor.

Page 29

A19

A20

Conecte el mazo de cables. NO PERMITA QUE EL

0000

A17

0000

A18

ENCENDIDO

APAGADO

A21

A22

Vaya al paso

en la página 37 para

jar la rejilla.

MOTOR/SOPLADOR CUELGUE DEL MAZO DE

CABLES.

Vuelva a instalar el motor/soplador introduciendo las

pestañas y levantando a su posición. Asegúrese que

los alambres no se pellizquen entre el motor/soplador

y el alojamiento.

Asegure el motor/soplador apretando los 2 tornillos.

Pruebe el motor/soplador. Si el motor/soplador no

funciona, verifique la conexión del enchufe.

Encienda la fuente de alimentación.

43043-02 01/24/2008

Page 30

Construcción nueva – suspendido entre vigas

B11

5/8 1/2

B12

1/8" Bit

B14

B15

B13

Deslice los rieles de montaje en los soportes.

Marque la posición de los tornillos utilizando los agu-

jeros como una plantilla.

Ubique la correcta marca de profundidad en el borde

inferior de la viga, según el espesor de su plancha de

yeso.

Taladre un agujero en el centro de cada perfil.

Introduzca los tornillos, dejando espacio entre la

cabeza del tornillo y la viga. No se proporcionan los

tornillos.

Fije los rieles con los tornillos.

43043-02 01/24/2008

Page 31

Apriete los tornillos.

B17

B18

Motor del ventilador

Luz

Verde

Negro Interruptor 2 (CA)

Negro Interruptor principal 1 (CA)

Blanco

Negro Luz

Blanco

Cobre desnudo

Tierra

B19

*Opción Ventilador y luz principal juntos

*Opción

Negro

pasadores

clavijas

pasadores

clavijas

B22

B20

Tienda los cables a través del manguito de

alivio de tension.

Conecte los alambres como se muestra.

Instale la placa de cubierta del cableado. Asegúrese

que todas las conexiones de cableado estén dentro

de la caja o debajo de la placa de cubierta del cab-

leado.

Conecte un ducto de 4” y ventile hacia el exterior.

Aplique cinta a las uniones. Si el ducto no se ajusta

firmemente, puede ser necesario comprar un adapta-

43043-02 01/24/2008

dor.

Page 32

VENTILADOR EXISTENTE

C11

B22

Conecte el mazo de cables. NO PERMITA QUE EL

B23

B25

ENCENDIDO

APAGADO

B26

B24

MOTOR/SOPLADOR CUELGUE DEL MAZO DE

CABLES.

Vuelva a instalar el motor/soplador introduciendo las

pestañas y levantando a su posición. Asegúrese que

los alambres no se pellizquen entre el motor/soplador

y el alojamiento.

Asegure el motor/soplador apretando los 2 tornillos.

Pruebe el motor/soplador. Si el motor/soplador no

funciona, verifique la conexión del enchufe.

Encienda la fuente de alimentación.

43043-02 01/24/2008

Page 33

VENTILADOR EXISTENTE

C11

C12

Construcción existente – accesible desde arriba

SIN VENTILADOR EXISTENTE

8 pulg.

8 1/2 pulg.

5/8 1/2

C13

C14

Retire el ventilador existente y asegúrese que la abertura sea suficientemente grande para acomodar el alojamiento del motor/soplador nuevo (8 pulg. x 8

1/2 pulg.).

Recorte una abertura para el alojamiento.

Utilice el alojamiento del motor/soplador como una

plantilla para marcar la posición.

Deslice los rieles de montaje en los soportes.

Ubique la correcta marca de profundidad en el borde

inferior de la viga, según el espesor de su plancha de

yeso.

Marque la posición de los tornillos utilizando los agu-

jeros como una plantilla.

43043-02 01/24/2008

Page 34

C17

C18

C19

C20

C15

broca de

1/8 de pulg.

C16

Taladre un agujero en el centro de cada perfil. Introduzca los tornillos, dejando espacio entre la

cabeza del tornillo y la viga. No se proporcionan los

tornillos.

Fije los rieles con los tornillos. Apriete los tornillos.

Conecte un ducto de 4” y ventile hacia el exterior.

Aplique cinta a las uniones. Si el ducto no se ajusta

firmemente, puede ser necesario comprar un adapta-

dor.

43043-02 01/24/2008

Tienda los cables a través del manguito de alivio de

tension.

Page 35

C21

Motor del ventilador

Luz

Verde

Negro Interruptor 2 (CA)

Negro Interruptor principal 1 (CA)

Blanco

Negro Luz

Blanco

Cobre desnudo

Tierra

C22

*Opción Ventilador y luz principal juntos

*Opción

Negro

pasadores

clavijas

pasadores

clavijas

Apriete los tornillos del aliviador de tensiones.

C24

C23

Conecte los alambres como se muestra.

Instale la placa de cubierta del cableado. Asegúrese

que todas las conexiones de cableado estén dentro

de la caja o debajo de la placa de cubierta del cab-

leado.

43043-02 01/24/2008

Conecte el mazo de cables. NO PERMITA QUE EL

MOTOR/SOPLADOR CUELGUE DEL MAZO DE

CABLES.

Page 36

C25

C26

C2 7

ENCENDIDO

APAGADO

C28

Vuelva a instalar el motor/soplador introduciendo las

C29

Vaya al paso

en la página 37 para

jar la rejilla.

pestañas y levantando a su posición. Asegúrese que

los alambres no se pellizquen entre el motor/soplador

y el alojamiento.

Asegure el motor/soplador apretando los 2 tornillos.

Encienda la fuente de alimentación.

Pruebe el motor/soplador. Si el motor/soplador no

funciona, verifique la

conexión del enchufe.

43043-02 01/24/2008

Page 37

VENTILADOR EXISTENTE

D11

D12

Construcción existente – accesible sólo desde abajo

D13

D14

D15

Retire el ventilador existente y asegúrese que la

abertura sea suficientemente grande para acomodar

el alojamiento del motor/soplador nuevo (8 pulg. x 8

1/2 pulg.).

Tienda los cables a través del manguito de

alivio de tension.

Mueva el alojamiento a su posición encima del techo.

Conecte el ducto existente con el conector de ducto.

Aplique cinta a las uniones. Si el ducto no se ajusta

firmemente, puede ser necesario comprar un adapta-

dor.

Instale el alojamiento a nivel con la plancha de yeso

y asegúrelo apretando los tornillos precargados en la

viga.

43043-02 01/24/2008

Page 38

Motor del ventilador

Luz

Verde

Negro Interruptor 2 (CA)

Negro Interruptor principal 1 (CA)

Blanco

Negro Luz

Blanco

Cobre desnudo

Tierra

D16

*Opción Ventilador y luz principal juntos

*Opción

Negro

pasadores

clavijas

pasadores

clavijas

D18

D19

D20

Conecte los alambres como se muestra.

D17

Instale la placa de cubierta del cableado. Asegúrese

que todas las conexiones de cableado estén dentro

de la caja o debajo de la placa de cubierta del cab-

leado.

Vuelva a instalar el motor/soplador introduciendo las

pestañas y levantando a su posición. Asegúrese que

los alambres no se pellizquen entre el motor/soplador

y el alojamiento.

Conecte el mazo de cables. NO PERMITA QUE EL

MOTOR/SOPLADOR CUELGUE DEL MAZO DE

Asegure el motor/soplador apretando los 2 tornillos.

43043-02 01/24/2008

CABLES.

Page 39

ENCENDIDO

APAGADO

D22

D23

Vaya al paso

en la página 37 para

jar la rejilla.

D21

Encienda la fuente de alimentación.

Fijación de la rejilla

Pruebe el motor/soplador. Si el motor/soplador no

funciona, verifique la conexión del enchufe.

Retire los tornillos de mano. Conecte el mazo de cables. NO PERMITA QUE EL

ARTEFACTO DE ILUMINACIÓN CUELGUE DEL

MAZO DE CABLES.

43043-02 01/24/2008

Page 40

Retire el tornillo del soporte del aliviador de tensiones. Coloque el soporte del aliviador de tensiones (3)

debajo del motor como se muestra.

Introduzca la pestaña en ángulo del soporte del aliviador de tensiones para que se enganche en el borde

del motor. Reinstale el tornillo del soporte del aliviador

de tensiones.

Instale los tornillos de mano. ADVERTENCIA: Para

reducir el riesgo de descarga eléctrica, los 4 tornillos

de mano DEBEN instalarse apropiadamente.

43043-02 01/24/2008

Alinee los postes A, B, C y D (estampados en la

caja del motor/soplador) con los postes A, B, C y D

(estampados en el artefacto de iluminación). Deslice

la lámpara sobre los postes.

Instale 2 bombillas A-15 de 60 vatios como máximo

(No incluidas).

Page 41

E10

Ensamble la rejilla, domo de vidrio, arandela y man-

guito de tuerca como se muestra. Apriete el manguito

de tuerca “a mano.” NOTA: Las arandelas deben

estar orientadas como se muestra.

Completo.

Atornille el conjunto del domo en su posición.

43043-02 01/24/2008

Page 42

Solución de problemas

Problema: El ventilador no está operando.

Solución:

• Los ventiladores de baño Hunter son muy silenciosos. Para conrmar que el ventilador esté

funcionando, coloque su mano cerca de los conductos de ventilación para sentir el movimiento del aire.

• Encienda la alimentación eléctrica, reemplace el fusible o restablezca el interruptor automático.

• Verique todas las conexiones de los enchufes para asegurarse que estén rmes.

• Verique el cableado para asegurarse que coincida con el diagrama de cableado.

Problema: La luz no funciona.

Solución:

• Reemplace la bombilla con una nueva.

• Encienda la alimentación eléctrica, reemplace el fusible o restablezca el interruptor automático.

• Verique todas las conexiones de los enchufes para asegurarse que estén rmes.

• Verique el cableado para asegurarse que coincida con el diagrama de cableado.

Problema: El ventilador hace ruido.

Solución:

• Verique y apriete todos los pernos y tornillos.

• Verique la pantalla para asegurarse que esté rme.

• Verique la clapeta para asegurarse que se mueva con libertad.

Si necesita repuestos o servicio, llame al 888-830-1326 o visite nuestro sitio web en http://www.hunterfan.com.

43043-02 01/24/2008

Page 43

Garantía

Hunter Fan Company Extractor de aire para baño GARANTÍA LIMITADA

Hunter Fan Company establece la siguiente garantía limitada al usuario o comprador original de este Extractor de aire para baño Hunter:

Si alguna pieza de su Extractor de aire para baño Hunter (con excepción de las lámparas de vidrio y las bombillas) falla en cualquier momento dentro de un año después de la fecha de compra debido a una falla de material o mano de obra, repararemos o, a nuestra elección, reemplazaremos la pieza defectuosa sin costo de partes y mano de obra realizada en nuestro centro de reparaciones más cercano o en nuestro Departamento de servicio en Memphis, Tennessee. Después de este período de un año, usted será responsable de todos los costos de partes y mano de obra para reparaciones del Extractor de aire para baño, con excepción de reparaciones del motor, como se estipula a continuación.

Si el motor de su Extractor de aire para baño Hunter falla en cualquier momento dentro de cinco años después de la fecha de compra debido a una falla de material o mano de obra, la mano de obra y los materiales para reparar la falla serán proporcionados sin costo en nuestro centro de reparaciones más cercano o en nuestro Departamento de servicio en Memphis, Tennessee. Si no puede proporcionarse alguna parte de reemplazo, a nuestra elección, le reembolsaremos el precio de compra real de su Extractor de aire para baño o le proporcionamos uno de reemplazo sin costo. Después de este período de cinco años, usted será responsable de todos los costos de partes y mano de obra para reparaciones de cualquier componente del Extractor de aire para baño.

SI EL USUARIO O COMPRADOR ORIGINAL DEJA DE POSEER EL EXTRACTOR DE AIRE, ESTA GARANTÍA Y CUALQUIER GARANTÍA IMPLÍCITA QUE PERMANEZCA EN EFECTO, INCLUYENDO PERO SIN LIMITARSE A TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, QUEDA ANULADA. NO SE OFRECE NINGUNA GARANTÍA EXPRESA O IMPLÍCITA, INCLUYENDO CUALQUIER GARANTÍA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, PARA LAS LÁMPARAS DE VIDRIO O LAS BOMBILLAS O EL ACABADO DE CUALQUIER PARTE METÁLICA DEL EXTRACTOR DE AIRE PARA BAÑO.

ESTA GARANTÍA SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS. LA DURACIÓN DE TODA GARANTÍA IMPLÍCITA, INCLUYENDO PERO SIN LIMITARSE A CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, CON RESPECTO DE CUALQUIER MOTOR DE EXTRACTOR DE AIRE PARA BAÑO HUNTER U OTRA PARTE DEL VENTILADOR, ESTÁ EXPRESAMENTE LIMITADA AL PERIODO DE LA GARANTIA EXPRESA ESTABLECIDA ANTERIORMENTE PARA DICHOS MOTORES U OTRAS PARTES.

Esta garantía es nula si su Extractor de aire para baño no se adquiere e instala en los EE.UU. Esta garantía excluye y no cubre defectos, averías o fallas del Extractor de aire para baño Hunter que fueran ocasionados por reparaciones por parte de personas no autorizadas por nosotros, por el uso de piezas o accesorios no autorizados por nosotros, por mal uso, modicaciones, o daños al Extractor de aire para baño Hunter mientras esté en su posesión, o por un empleo no razonable, incluyendo la falta de suministrar un razonable y necesario mantenimiento.

Para obtener servicio, contacte con el centro de servicio autorizado Hunter más cercano o con nuestro Departamento de servicio de Hunter Fan Company, en 2500 Frisco Avenue, Memphis, Tennessee 38114. Le agradeceremos que se ponga en contacto con nosotros antes de enviarnos su Extractor de aire para baño. Si le autorizamos a enviarlo, usted

será responsable de todos los cargos de seguro y ete o de otras cargas del transporte a nuestra planta o centro de reparaciones. Devolveremos su Extractor de aire para baño Hunter con el ete prepagado. Su Extractor de aire para baño

Hunter se debe embalar apropiadamente para evitar daños durante el tránsito ya que no seremos responsables de dichos daños. Al solicitar un servicio de garantía, debe exhibir una prueba de su compra. El comprador debe presentar el recibo de compra u otro documento que establezca la prueba de su compra.

EN NINGÚN CASO HUNTER FAN COMPANY SERÁ RESPONSABLE DE DAÑOS PERJUDICIALES O ACCESORIOS.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS ACCESORIOS O PERJUDICIALES, POR LO QUE LA LIMITACIÓN O EXCLUSIONES ANTES MENCIONADAS PUEDEN NO APLICARSE A USTED.

LA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS, PERO USTED TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO.

Impreso en China

43043-02 01/24/2008

Page 44

43043-02 01/24/2008

Page 45

Guide d’installation

FRANÇAIS

Model 81030 Halcyon Ventilateur de salle de bain avec lumière

LIRE ET CONSERVER CES CONSIGNES

43043-05 01/24/2008

Page 46

MISE EN GARDE

POUR RÉDUIRE LE RISQUE D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE BLESSURES, VEUILLEZ SUIVRE LES DIRECTIVES SUIVANTES :

1. Utiliser cet appareil seulement de la façon prévue par le fabricant. Si vous avez des questions, communiquer avec le fabricant.

2. Avant l’entretien ou le nettoyage de cet appareil, couper le courant au panneau de service et verrouiller les moyens de déconnexion pour empêcher que le courant soit remis accidentellement. Si vous ne pouvez pas verrouiller les moyens de déconnexion, bien attacher un dispositif de mise en garde visible, comme une étiquette au panneau de service.

3. Une personne qualifiée doit effectuer le travail d’installation et de câblage électrique conformément à tous les codes et normes applicables, y compris les codes et normes de la construction pare-feu.

4. Il faut suffisamment d’air pour une bonne combustion et un bon échappement des gaz par le conduit (cheminée) de l’équipement brûlant le combustible pour empêcher un refoulement. Suivre les directives du fabricant de votre installation de chauffage ainsi que les normes de sécurité telles que celles publiées par

l’association nationale de protection contre les incendies (NFPA,

National Fire Protection Association), la société américaine des ingénieurs en chauffage, réfrigération et climatisation (ASHRAE, American Society for Heating, Refrigeration, and Air Conditioning Engineers), et les administrations des codes locaux.

5. Ne pas endommager le câblage électrique ou autres équipements cachés en coupant ou en perçant les murs ou le plafond.

6. Les ventilateurs canalisés doivent toujours disposer d’une évacuation vers l’extérieur.

7. Si cet appareil doit être installé au dessus d’un bain ou d’une douche, il doit être identifié comme approprié à cet usage connecté à un disjoncteur de fuite à la terre.

8. Ne jamais poser un interrupteur qu’on pourrait atteindre depuis une baignoire ou une douche.

9. Installer le ventilateur à au moins 1,52 (5 pi) au-dessus du plancher.

10. Il faut mettre cette unité à la terre.

11. Il ne faut pas installer cet appareil dans un plafond ayant une isolation thermique supérieure à R40.

ATTENTION

1. Uniquement pour un usage général de ventilation. Ne pas s’en servir pour ventiler des matériaux ou des vapeurs dangereux ou explosifs.

2. Pour éviter des dommages au palier du moteur et des turbines bruyantes ou mal équilibrées, protéger le groupe moteur de la peinture au pistolet, la poussière de construction, etc.

3. NE PAS installer ce produit dans un mur. Ce produit est conçu pour être installé dans les plafonds avec un angle de 45°, la gaine doit pointer vers le haut.

4. Veuillez lire l’étiquette des spécifications sur le produit pour des renseignements et conditions supplémentaires.

DÉCONNECTER L’ALIMENTATION

ÉLECTRIQUE ET VERROUILLER

LE PANNEAU DE SERVICE AVANT

ENTRETIEN PRÉVENTIF

Un ventilateur propre fournit un meilleur service. Couper le courant et nettoyer le ventilateur comme indiqué ci-dessous.

POUR NETTOYER LA GRILLE ; Se servir d’un détergent doux, comme du liquide à vaisselle, et d’un chiffon doux. Ne pas se servir de chiffons abrasifs, de tampons de laine d’acier ou de poudres à récurer.

POUR NETTOYER L’ENSEMBLE DU VENTILATEUR ; Débrancher le cordon du moteur/souffleur de la prise. Pour retirer la plaque du moteur/souffleur, repérer la languette unique sur la plaque (située près de la prise). Pousser vers le haut et l’arrière la languette de la plaque de moteur/souffleur tout en poussant vers l’extérieur le côté du boîtier, ou insérer un tournevis dans la fente du boîtier (près de la languette) et faire levier. Passer doucement l’aspirateur sur le ventilateur, le moteur/souffleur et à l’intérieur du boîtier

IL NE FAUT JAMAIS IMMERGER DANS L’EAU LES PIÈCES MÉTALLIQUES ET ÉLECTRIQUES.

MISE EN GARDE

DE FAIRE L’ENTRETIEN DE

L’UNITÉ.

ÉQUIPEMENT DE CUISSON

Ne rien installer

au-dessus ou dans cette aire

45° 45°

ENTRETIEN

Le moteur/souffleur est lubrifié en permanence et n’a jamais besoin d’huile. Si les paliers du moteur/souffleur font un bruit excessif ou inhabituel, remplacer le moteur/souffleur avec exactement le même moteur/souffleur. Vous devriez en même temps remplacer la turbine.

43043-05 01/24/2008

Aire de

Plancher

cuisson

Page 47

95044-01-000

95029-01-000

75191-01-000

03242-07-133

98037-01

74508-03-133

98025-01

75184-01-133

65219

66002-01

77539-01

98255-01

98044-01

77521-01

Raccord de câble 3/8 po

Vis supplémentaires

* NOTA: Il faut poser un raccord de câble. Non compris

Vérier toutes les pièces. Si

Verique todos los

certaines sont endomma-

componentes. Si están daña-

gées, appeler le 1-866-405-

dos, llame al 1-866-405-3814

3814 pour des pièces de

para obtener un reemplazo.

rechange.

Avant l’installation

Temps estimé du montage : De 30 à 60 minutes

Outils nécessaires. (Non fournis)

Couper le courant.

43043-05 01/24/2008

Desserrer les vis.

Page 48

Retirer le moteur/souffleur du boîtier.

Retirer les matériaux d’emballage.

Retirer les capuchons du bout des vis pré-installées.

Retirer la vis du couvercle du câblage.

43043-05 01/24/2008

Dévisser les vis pré-installées jusqu’à ce que leur

bout affleure le côté du boîtier.

Retirer le couvercle du câblage.

Page 49

A11

5/8 1/2

A12

Défoncer le première pastille d’accès.

En utiliser une seconde si nécessaire.

Choisir votre option d’installation

Pour une nouvelle construction – Fixation à une solive, aller à l’étape A11, page 25

Pour une nouvelle construction – Fixation entre des solives, aller à l’étape B11, page 28

Pour une construction existante – accessible du dessus, aller à l’étape C11, page 31

Pour une construction existante – accessible uniquement du dessous,

aller à l’étape D11, page page 35

Introduire le raccord (non compris) dans le boîtier

et le fixer avec une rondelle.

Nouvelle construction – Fixation à une solive

Placer la bonne marque de hauteur sur le bord infé-

rieur de la solive selon l’épaisseur de votre plaque de

gypse.

43043-05 01/24/2008

Visser les vis pré-installées dans la solive ou la struc-

ture.

Page 50

broches

Moteur

du ventilateur

Lumière

Vert

Blanc

Noir

Blanc

Cuivre nu

Prise de terre

A14

*Option

broches

Noir

Interrupteur principal 1 (entrée CA)

Interrupteur principal 2 (entrée CA)

*Option ventilateur et lumière principale ensemble

A13



A16

A15

Passer les fils par le raccord.

Connecter les fils tel qu’indiqué.

Installer la plaque de couvercle du câblage. Assurez-

vous que toutes les connexions de câblage sont

dans la boîte ou derrière la plaque de couvercle du

câblage.

43043-05 01/24/2008

Raccorder la gaine de 4 po et l’évent à l’extérieur.

Jointer avec du ruban. Si la gaine n’est pas de la

bonne dimension, vous pourriez devoir acheter un

adaptateur.

Page 51

A19

A20

0000

A17

0000

A18

MARCHE

ARRÊT

A21

A22

Aller à l’étape

à la page 37

pour xer la grille.

Connecter le câblage. NE LAISSER PAS LE

MOTEUR/SOUFFLEUR PENDRE PAR LE

CÂBLAGE.

Reposer le moteur en insérant les languettes et en le poussant vers le haut en place. Assurez-vous que les

fils n’ont pas été pincés entre le moteur/souffleur et

le boîtier.

Fixer le moteur/souffleur en serrant les deux vis.

Essayer le moteur/souffleur. Si le moteur/souffleur ne

fonctionne pas, vérifier la connexion enfichable.

Remettre le courant.

43043-05 01/24/2008

Page 52

Construcción nueva – suspendido entre vigas

B11

5/8 1/2

B12

B14

Mèche de

1/8 po (3,2 mm)

B15

B13

Nouvelle construction – suspendu entre des solives

Faire glisser les glissières de fixation dans les sup-

ports.

Marquer la position des vis en vous servant des

trous comme gabarit.

Placer la bonne marque de profondeur sur le bord

inférieur de la solive selon l’épaisseur de votre plaque

de gypse.

Percer un trou au centre de chaque trait.

Insérer les vis en laissant un espace entre la tête de

vis et la solive. Les vis ne sont pas fournies.

Fixer les glissières sur les vis.

43043-05 01/24/2008

Page 53

B18

broches

Moteur

du ventilateur

Lumière

Vert

Blanc

Noir

Blanc

Cuivre nu

Prise de terre

B19

*Option

broches

Noir

Interrupteur principal 1 (entrée CA)

Interrupteur principal 2 (entrée CA)

*Option ventilateur et lumière principale ensemble

B22

B20

Visser les vis.

Passer les fils par le raccord.

Connecter les fils tel qu’indiqué.

Installer la plaque de couvercle du câblage. Assurez-

vous que toutes les connexions de câblage sont

dans la boîte ou derrière la plaque de couvercle du

câblage.

Raccorder la gaine de 4 po et l’évent à l’extérieur.

Jointer avec du ruban. Si la gaine n’est pas de la

bonne dimension, vous pourriez devoir acheter un

43043-05 01/24/2008

adaptateur.

Page 54

VENTILATEUR EXISTANT

C11

B22

B23

B25

MARCHE

ARRÊT

B26

B24

Connecter le câblage. NE LAISSER PAS LE

MOTEUR/SOUFFLEUR PENDRE PAR LE

CÂBLAGE.

Reposer le moteur/souffleur en insérant les languet-

tes et en le poussant vers le haut en place. Assurez-

vous que les fils n’ont pas été pincés entre le moteur/

souffleur et le boîtier.

Fixer le moteur/souffleur en serrant les deux vis.

Essayer le moteur/souffleur. Si le moteur/souffleur ne

fonctionne pas, vérifier la connexion enfichable.

Remettre le courant.

43043-05 01/24/2008

Page 55

VENTILATEUR NON EXISTANT

C12

SIN VENTILADOR EXISTENTE

8 pulg.

8 1/2 pulg.

5/8 1/2

C13

C14

Construction existante – accessible du dessus

Enlever un ventilateur existant et vérifier que l’ouver-

ture est assez grande pour permettre la pose d’un

nouveau boîtier de moteur (203 mm x 216 mm [8 po

x 8,5 po]).

Découper une ouverture pour le boîtier.

Utiliser le boîtier du moteur comme gabarit pour mar-

quer sa position.

Faire glisser les glissières de fixation dans les sup-

ports.

Placer la bonne marque de profondeur sur le bord

inférieur de la solive selon l’épaisseur de votre plaque

de gypse.

Marquer la position des vis en vous servant des trous

comme gabarit.

43043-05 01/24/2008

Page 56

C17

C18

C19

C20

C15

Mèche de

1/8 po (3,2 mm)

C16

Percer un trou au centre de chaque trait. Insérer les vis en laissant un espace entre la tête de

la vis et la solive. Les vis ne sont pas fournies.

Fixer les glissières sur les vis. Visser les vis.

Raccorder la gaine de 4 po et l’évent à l’extérieur.

Jointer avec du ruban. Si la gaine n’est pas de la

bonne dimension, vous pourriez devoir acheter un

adaptateur.

43043-05 01/24/2008

Passer les fils par le raccord.

Page 57

C21

broches

Moteur

du ventilateur

Lumière

Vert

Blanc

Noir

Blanc

Cuivre nu

Prise de terre

C22

*Option

broches

Noir

Interrupteur principal 1 (entrée CA)

Interrupteur principal 2 (entrée CA)

*Option ventilateur et lumière principale ensemble

C24

C23

Serrer les vis du raccord.

Connecter les fils tel qu’indiqué.

Installer la plaque de couvercle du câblage. Assurez-

vous que toutes les connexions de câblage sont

dans la boîte ou derrière la plaque de couvercle du

câblage.

Connecter le câblage. NE LAISSER PAS LE

MOTEUR/SOUFLEUR PENDRE PAR LE CÂBLAGE.

43043-05 01/24/2008

Page 58

C25

C26

C2 7

MARCHE

ARRÊT

C28

C29

Aller à l’étape

à la page 37

pour xer la grille.

Reposer le moteur/souffleur en insérant les languet-

tes et en le poussant vers le haut en place. Assurez-

vous que les fils n’ont pas été pincés entre le moteur/

souffleur et le boîtier.

Fixer le moteur/souffleur en serrant les deux vis.

Remettre le courant.

Essayer le moteur/souffleur. Si le moteur/souffleur ne

fonctionne pas, vérifier la connexion enfichable.

43043-05 01/24/2008

Page 59

VENTILATEUR EXISTANT

D11

D12

D13

D14

D15

Construction existante – accessible uniquement du dessous

Enlever un ventilateur existant et vérifier que l’ouver-

ture est assez grande pour permettre la pose d’un

nouveau boîtier de moteur (203 mm x 216 mm [8 po

x 8,5 po]).

Passer les fils par le raccord.

Mettre le boîtier en place au-dessus du plafond.

Fixer la gaine existante au connecteur de gaine.

Jointer avec du ruban. Si la gaine n’est pas de la

bonne dimension, vous pourriez devoir acheter un

adaptateur.

Installer le boîtier affleurant à la plaque de gypse et le

fixer en vissant les vis pré-installées dans la solive.

43043-05 01/24/2008

Page 60

broches

Moteur

du ventilateur

Lumière

Vert

Blanc

Noir

Blanc

Cuivre nu

Prise de terre

D16

*Option

broches

Noir

Interrupteur principal 1 (entrée CA)

Interrupteur principal 2 (entrée CA)

*Option ventilateur et lumière principale ensemble

D18

D19

D20

D17

Connecter les fils tel qu’indiqué.

Installer la plaque de couvercle du câblage. Assurez-

vous que toutes les connexions de câblage sont

dans la boîte ou derrière la plaque de couvercle du

Reposer le moteur/souffleur en insérant les languet-

tes et en le poussant vers le haut en place. Assurez-

vous que les fils n’ont pas été pincés entre le moteur/

souffleur et le boîtier.

câblage.

Connecter le câblage. NE LAISSER PAS LE

Fixer le moteur/souffleur en serrant les deux vis.

43043-05 01/24/2008

MOTEUR/SOUFFLEUR PENDRE PAR LE

CÂBLAGE.

Page 61

MARCHE

ARRÊT

D22

D23

Aller à l’étape

à la page 37

pour xer la grille.

D21

Remettre le courant.

Fixation de la grille

Essayer le moteur/souffleur. Si le moteur/souffleur ne

fonctionne pas, vérifier la connexion enfichable.

Retirer les vis à serrage à main. Connecter le câblage. NE LAISSER PAS LA

LUMINAIRE PENDRE PAR LE CÂBLAGE.

43043-05 01/24/2008

Page 62

Retirer la vis de l’étrier (2) de décharge de traction.

Placer l’étrier de décharge de traction (3) sous le

moteur tel qu’illustré.

Insérer la languette de décentrage de l’étrier de

décharge de traction afin qu’elle s’accroche à la lèvre

du moteur. Reposer la vis de l’étrier de décharge de

traction.

Visser les vis à serrage à main.

MISE EN GARDE : Pour réduire le risque de choc

électrique, les quatre vis à serrage à main DOIVENT

être correctement vissées.

43043-05 01/24/2008

Aligner les tenons A, B, C et D (rivetés au boîtier du

moteur/souffleur) avec les trous A, B, C et D de l’em-

base du luminaire) Faire glisser l’embase du lumi-

naire sur les tenons.

Poser des ampoules A15 de 60 w max.

(Non comprises)

Page 63

E10

Assembler la grille, la vasque en verre, la rondelle et

l’écrou à portée cylindrique comme indiqué. Serrer

l’écrou « à la main ».

NOTE : La rondelle doit être orientée comme indiqué.

Compléter.

Visser la vasque en place.

43043-05 01/24/2008

Page 64

Dépannage

Problème : Le ventilateur ne fonctionne pas.

Solution :

• Les ventilateurs de salle de bain Hunter sont très silencieux. Pour vérifier que le ventilateur fonctionne, placez votre main près des évents pour sentir le mouvement de l’air.

• Remettre le courant, remplacer le fusible ou réarmer le disjoncteur.

• Vérifier toutes les connexions enfichables pour s’assurer qu’elles sont correctes

• Vérifier le câblage pour s’assurer qu’il correspond au diagramme du circuit.

Problème : La lumière ne fonctionne pas.

Solution :

• Remplacer l’ampoule.

• Remettre le courant, remplacer le fusible ou réarmer le disjoncteur.

• Vérifier toutes les connexions enfichables pour s’assurer qu’elles sont correctes.

• Vérifier le câblage pour s’assurer qu’il correspond au diagramme du circuit.

Problème : Le ventilateur est bruyant

Solution :

• Vérifier et resserrer toutes les pièces de fixation.

• Vérifier que le globe est bien fixé.

• Vérifier que le clapet bouge librement.

Si vous avez besoin de pièces ou d’aide, appelez 888-830-1326 ou rendez-nous visite sur notre site Web au http://www.hunterfan.com.

43043-05 01/24/2008

Page 65

Garantie

Hunter Fan Company Ventilateur de salle de bain GARANTIE LIMITÉE

La société Hunter Fan Company, Inc. offre la garantie limitée suivante à l’usager initial ou au client acheteur de ce ventilateur de salle de bain:

Si une pièce quelconque de votre ventilateur de salle de bain Hunter (à l’exception des pièces en verre et des ampoules) fait défaut durant l’année suivant la date de l’achat à cause d’un défaut de matériel ou de main-d’œuvre, nous réparerons ou remplacerons, à notre choix, la pièce défectueuse, sans frais de pièces ou de main-d’œuvre à notre plus proche centre de service ou à notre atelier de service de Memphis au Tennessee. Après cette période d’un an, vous serez responsable pour tous les frais de pièces et de main-d’œuvre pour les réparations du ventilateur de salle de bain, à l’exception des réparations au moteur telles qu’offertes ci-dessous.

Si votre moteur de ventilateur de salle de bain tombe en panne durant les cinq ans suivant la date de votre achat à cause d’un défaut de matériel ou de main-d’œuvre, nous vous offrirons sans frais le travail et les matériaux pour réparer ce défaut à notre plus proche centre de service ou à notre atelier de service de Memphis au Tennessee. Si aucune pièce de rechange ne peut être fournie, nous rembourserons le prix d’achat réel de votre ventilateur de salle de bain ou nous vous en fournirons un, sans frais, en remplacement, à notre choix. Après cette période de cinq ans, vous serez responsable pour tous les frais de pièces et de main-d’œuvre pour les réparations du ventilateur de salle de bain.

SI L’USAGER RÉSIDENTIEL INITIAL OU LE CLIENT ACHETEUR CESSE D’ÊTRE PROPRIÉTAIRE DU VENTILATEUR, CETTE GARANTIE ET TOUT AUTRE GARANTIE IMPLICITE QUI RESTENT ENCORE VALIDES, INCLUANT, MAIS SANS Y ÊTRE LIMITÉE, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU DE COMPATIBILITÉ À UN USAGE PARTICULIER, SONT ANNULÉES. AUCUNE GARANTIE EXPRESSE OU IMPLICITE, INCLUANT TOUTE GARANTIE IMPLICITE DE LA QUALITÉ MARCHANDE OU DE COMPATIBILITÉ À UN USAGE PARTICULIER, N’EST FAITE À L’ÉGARD DES PIÈCES DE VERRE OU DES AMPOULES OU DU FINI DE TOUTE PARTIE MÉTALLIQUE DU VENTILATEUR.

CETTE GARANTIE TIENT LIEU DE TOUT AUTRE GARANTIE EXPRESSE. LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT, MAIS SANS Y ÊTRE LIMITÉE, UNE QUELCONQUE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU DE COMPATIBILITÉ À UN USAGE PARTICULIER, EST EXPRESSÉMENT LIMITÉE À LA PÉRIODE DE LA GARANTIE EXPRESSE ÉNONCÉE PLUS HAUT POUR LES MOTEURS ET AUTRES PIÈCES.

Cette garantie est nulle si votre ventilateur n’a pas été acheté et installé aux É.-U. ou au Canada. Cette garantie exclue et ne couvre pas les défauts, les mauvais fonctionnements et les pannes d’un ventilateur, dus à des réparations par des personnes auxquelles nous n’avons pas donné d’autorisation, à l’utilisation de pièces ou d’accessoires non autorisées, à un mauvais traitement, à des modifications ou des dommages au ventilateur tandis qu’il était en votre possession, ou à un usage déraisonnable, y compris l’incapacité de fournir un entretien raisonnable et nécessaire.

Pour bénéficier du service, prenez contact avec le centre de service autorisé Hunter le plus proche ou avec l’atelier de service de la société Hunter Fan Company, 2500 Frisco Avenue, Memphis, Tennessee 38114. Veuillez communiquer avec nous au 901-248-2222 avant de nous expédier votre ventilateur de salle de bain. Si nous vous autorisons à faire cet envoi, Vous devrez assumer les frais d’assurance et de transport à notre usine ou à notre centre de service. Nous vous retournerons votre ventilateur de salle de bain Hunter en port prépayé. Votre ventilateur de calle de bain devra être emballé avec soin pour éviter tout dommage durant le transport puisque nous ne pourrons être tenus responsables d’un tel dommage. Une preuve d’achat est exigée pour obtenir un service de garantie. L’acheteur devra présenter une facture ou un autre document qui établit la preuve de l’achat.

EN AUCUN CAS, LA SOCIÉTÉ HUNTER FAN COMPANY NE SERA TENUE RESPONSABLE DES DOMMAGES ACCESSOIRES OU INDIRECTS.

CERTAINS ÉTATS (OU PROVINCES) N’AUTORISENT PAS DE RESTRICTIONS SUR LA DURÉE DE LA GARANTIE IMPLICITE OU SUR L’EXCLUSION OU LA RESTRICTION DES DOMMAGES ACCESSOIRES OU INDIRECTS; PAR CONSÉQUENT, LA RESTRICTION OU LES EXCLUSIONS CI-DESSUS POURAIENT NE PAS S’APPLIQUER À VOUS.

CETTE GARANTIE VOUS DONNE DES DROITS LÉGAUX SPÉCIFIQUES ET VOUS POURRIEZ ÉGALEMENT AVOIR D’AUTRES DROITS QUI PEUVENT VARIER SELON LES ÉTATS ET LES PROVINCES.

Imprimé en Chine

43043-05 01/24/2008
