Hunter Fan 28642 User Manual

x 1

Hardware

(Drawn to Scale)

Low Prole Washer

Fan Parts

(Not Drawn to Scale)

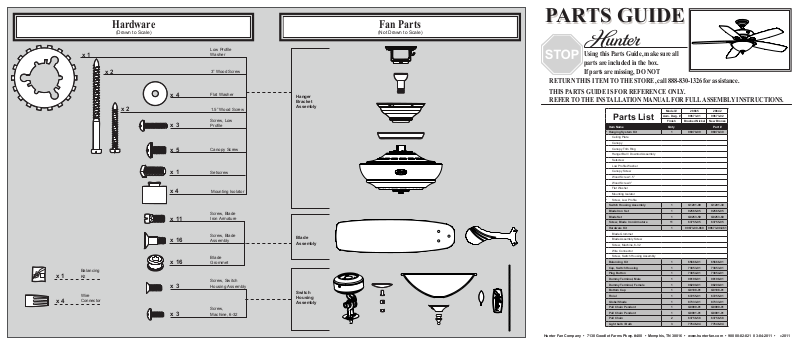

PARTS GUIDE

Using this Parts Guide, make sure all parts are included in the box.

x 1

x 4

Balancing Kit

Wire

Connector

x 2

x 4

x 3

x 5

x 1

x 4

x 11

x 16

x 3

3” Wood Screw

Flat Washer

1.5” Wood Screw

Screw, Low

Prole

Canopy Screw

Setscrew

Mounting Isolator

Screw, Blade Iron Armature

Screw, Blade Assembly

Blade Grommet

Screw, Switch

Housing Assembly

Screw,

Machine, 6-32

Hanger Bracket Assembly

Blade Assembly

Switch Housing Assembly

If parts are missing, DO NOT

RETURN THIS ITEM TO THE STORE, call 888-830-1326 for assistance. THIS PARTS GUIDE IS FOR REFERENCE ONLY.

REFER TO THE INSTALLATION MANUAL FOR FULL ASSEMBLY INSTRUCTIONS.

Model # 28665 28642

Parts List

Item Name Qnty Part #

* Hanging System Kit 1 96970-09 96970-30

Ceiling Plate

Canopy

Canopy Trim Ring

Hanger Ball / Downrod Assembly

Setscrew

Low Prole Washer

Canopy Screw

Wood Screw 1.5”

Wood Screw 3”

Flat Washer

Mounting Isolator

* Screw, Low Prole

Switch Housing Assembly 1 G1291-09 G1291-30

Blade Iron Set 1 92565-05 92565-05

Blade Set 1 G0253-59 G0253-60

Screw, Blade Iron Armature 11 63755-05 63755-05

Hardware Kit 1 99673-00-860

Blade Grommet

Blade Assembly Screw

Screw, Machine, 6-32

Wire Connector

Screw, Switch Housing Assembly

Balancing Kit 1 65666-01 65666-01

Cap, Switch Housing 1 73853-01 73853-01

Plug Button 1 73854-01 73854-01

Dummy Terminal, Male 1 08198-01 08198-01

Dummy Terminal, Female 1 08200-01 08200-01

Bottom Cap 1 G0108-01 G0108-01

Finial 1 67255-01 67255-01

Globe/Shade 1 87333-01 87333-01

Pull Chain Pendant 1 G0090-01 G0090-01

Pull Chain Pendant 1 G0091-01 G0091-01

Pull Chain 2 63756-58 63756-58

Light bulb / Bulb 3 77646-04 77646-04

Asm. Dwg. # 99673-01 99673-02

Finish Brushed Nickel New Bronze

99673-00-861

888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN

Materiales

(no dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

x 1

x 2

Roseta de perl bajo

3” Tornillo de madera

x 4

Arandela plana

1.5” Tornillo

de madera

Tornillo, de roseta de

perl bajo

Tornillo de campana

Tornillo prisionero

Aislador de montaje

Tornillo de armadura de soporte de paleta

Tornillo, de conjunto de paleta

Arandela de caucho de

paleta

Tornillo, del conjunto de la caja del interruptor

Tornillo

mecánico, 6-32

x 1

x 4

Kit de equilibrado

Empalme plástico

x 2

x 3

x 5

x 1

x 4

x 11

x 16

x 3

Conjunto del soporte de suspensión

de conjunto de paleta

Conjunto del interruptor

PARADA

ALTO

Consulte esta Guía de partes para asegurarse de que todas las partes estén incluidas en la caja.

Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al

No. del modelo 28665 28642

Lista de piezas

Nombre del ítem Cantidad No. de la pieza No. de la pieza

* Kit del sistema de suspensión 1 96970-09 96970-30

Placa de techo

Campana

Anillo de la moldura de campana

Bola de suspensión / Conjunto de varilla

Tornillo prisionero

Roseta de perl bajo

Tornillo, de campana

Tornillo, de madera

Arandela, plana

Aislador de montaje

* Tornillo, de roseta de perl bajo

Conjunto del interruptor 1 G1291-09 G1291-30

Juego de soporte de paletas 1 92565-05 92565-05

Juego de paletas 1 G0253-59 G0253-60

Tornillo, de armadura de soporte de paleta 11 63755-05 63755-05

Kit de materiales 1 99673-00-860

Arandela de caucho, de paleta

Tornillo, de conjunto de paleta

Tornillo, mecánico, 6-32

Empalme plástico

Tornillo, del conjunto de la caja del interruptor

Kit de equilibrado 1 65666-01 65666-01

Tapa, Caja del interruptor 1 73853-01 73853-01

Botón taponador 1 73854-01 73854-01

Terminal simulado, macho 1 08198-01 08198-01

Terminal simulado, hembra 1 08200-01 08200-01

Tope inferior 1 G0108-01 G0108-01

Cubierta ornamental 1 67255-01 67255-01

Globo / Pantalla 1 87333-01 87333-01

Pendiente del tirador de cadena 1 G0090-01 G0090-01

Pendiente del tirador de cadena 1 G0091-01 G0091-01

Tirador de cadena 2 63756-58 63756-58

Bombilla 3 77646-04 77646-04

No. del dibujo de ensamblaje 99673-01 99673-02

Acabado Níquel Pulido Bronce Nuevo

99673-00-861
