Hunter Fan 28496 User Manual

Model # 28496

Asm. Dwg. # 94691-01

Finish White

Item # Item Name Qnty Part #

1 * Hanging System Kit

2 Hanger Bracket Assembly 2 74590-01-232

3 Canopy 1 84705-01-132

50 Mounting Bracket 1 63919-01-000

8 Adapter Cover 1 74818-01-000

46 * Blade Set 1 84703-03-132

47 Screw, Blade Iron Armature 6 63755-05-133

236 4-Speed Fan Control 1 64130-01-000

90 Extension Pipe / 12" Downrod 1 74765-01-132

60 * Hardware Kit 1 94691-00-860

68 Flat Washer 6 64807-01-232

70 Wire Nut 4

05172-01-000

158 Lockwasher 3 64808-01-232

159 Hex Nut 3 64806-01-232

175 Grommet 1 64678-01-000

232 Cotter Pin 2 03346-01-000

233 Clip Pin 1 64871-01-232

234 Hex Bolt 3 64805-01-232

235 Lag Bolt 2

03481-01-232

75 * Balancing Kit 1 07570-01-000

Parts List

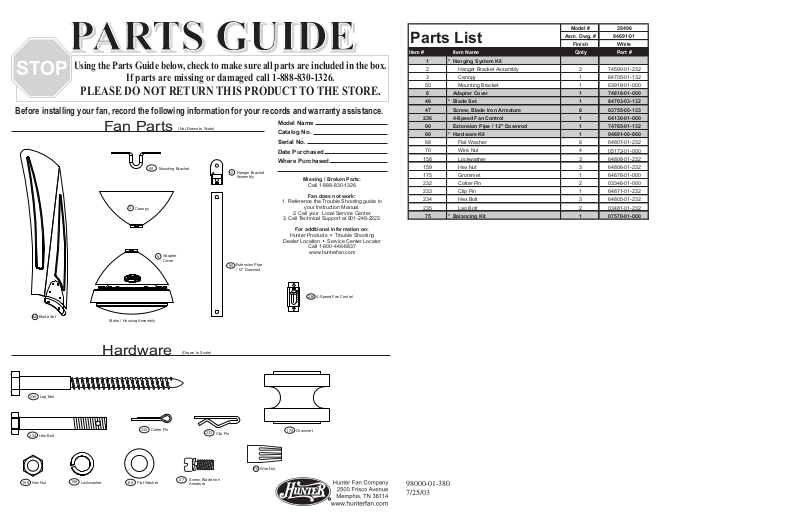

PARTS GUIDE

PARTS GUIDE

Using the Parts Guide below, check to make sure all parts are included in the box.

If parts are missing or damaged call 1-888-830-1326.

PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.

Before installing your fan, record the following information for your records and warranty assistance.

Fan Parts

50

Mounting Bracket

(Not Drawn to Scale)

Hanger Bracket
Assembly

Model Name

Catalog No.

Serial No.

Date Purchased

Where Purchased

Missing / Broken Parts:

Call 1-888-830-1326

3

Canopy

Adapter

8

Cover

Blade Set

Motor / Housing Assembly

Hardware

(Drawn to Scale)

Extension Pipe

90

/ 12" Downrod

1. Reference the Trouble Shooting guide in

3. Call Technical Support at 901-248-2222.

Dealer Location Service Center Locator

Fan does not work:

your Instruction Manual.

2. Call your Local Service Center.

For additional information on:

Hunter Products Trouble Shooting

Call 1-800-448-6837

www.hunterfan.com

HI

MD

L2

L1

4-Speed Fan Control

236

235

Lag Bolt

232

234

Hex Bolt

158

159

Hex Nut

Lockwasher

68

Cotter Pin

Flat Washer

Screw, Blade Iron

47

Armature

233

Clip Pin

Wire Nut

175

Grommet

98000-01-380

R

7/25/03

No. del modelo 28496

No. del dibujo de

ensamblaje

94691-01

Acabado Blanco

No. del ítem Nombre del ítem Cantidad No. de la pieza

1 * Conjunto de la campana

2 Conjunto del brazo de suspensión 2 74590-01-232

3 Campana 1 84705-01-132

50 Brazo de montaje 1 63919-01-000

8 Cubierta del adaptador 1 74818-01-000

46 * Juego de paletas 1 84703-03-132

47 Tornillo para los herrajes de las paletas 6 63755-05-133

90 Tubo de extensión / Varilla de 12" 1 74765-01-132

236 Control para ventilador de 4 velocidades 1 64130-01-000

60 * Juego de herrajes 1 94691-00-860

68 Arandela plana 6 64807-01-232

70 Tuerca para alambre 4

05172-01-000

158 Arandela de cierre 3 64808-01-232

159 Tuerca hexagonal 3 64806-01-232

175 Ojal 1 64678-01-000

232 Chaveta 2 03346-01-000

233 Perno de fijación 1 64871-01-232

234 Perno hexagonal 3 64805-01-232

235 Perno del Retraso 2

03481-01-232

75 *

Juego equilibrador 1 07570-01-000

Lista de piezas

GUÍA DE PIEZAS

GUÍA DE PIEZAS

Use la Guía de Piezas de abajo para verificar que todas las piezas estn incluidas en la caja.

Si alguna pieza falta o est daada, llame al telfono 1-888-830-1326.

POR FAVOR NO DEVUELVA ESTE PRODUCTO A LA TIENDA DONDE LO COMPR.

Antes de instalar su ventilador, anote la informacin siguiente para sus archivos y asistencia con la garanta.

Nombre del modelo

Piezas del ventilador

50

Brazo de montaje

3

Campana

Cubierta

8

del adaptador

(no dibujadas a escala)

Conjunto del
brazo de suspensión

Tubo de extensión

90

/ Varilla de 12"

No. de catlogo

No. de serie

Fecha de compra

Lugar donde se compr—

Si alguna pieza falta o est rota:

Llame al telfono 1-888-830-1326

Si el ventilador no funciona:

1. Consulte la gua de localizacin de fallas
en su manual de instrucciones.

2. Llame a su centro local de servicio.

3. Llame al telfono 901-248-2222 para
obtener asistencia tcnica.

Para informaciones adicionales acerca de:

Productos Hunter Localizacin de fallas

Localizacin de distribuidores

Localizacin de centros de servicio

Llame al telfono 1-800-448-6837

www.hunterfan.com

Juego de paletas

235

Perno del Retraso

234

Perno hexagonal

158

159

Tuerca hexagonal

Arandela de presión

Conjunto del
motor y caja

Herrajes

68

(dibujados a escala)

232

Arandela plana

Chaveta

233

Tornillo para los
herrajes de las paletas

Perno de fijación

Tuerca para alambres

175

HI

236

MD

L2

L1

Ojal

Control para ventilador
de 4 velocidades

R

98000-01-380
7/25/03
