Hunter Fan 28486 User Manual
Hardware
(Drawn to Scale)
Fan Parts
(Not Drawn to Scale)

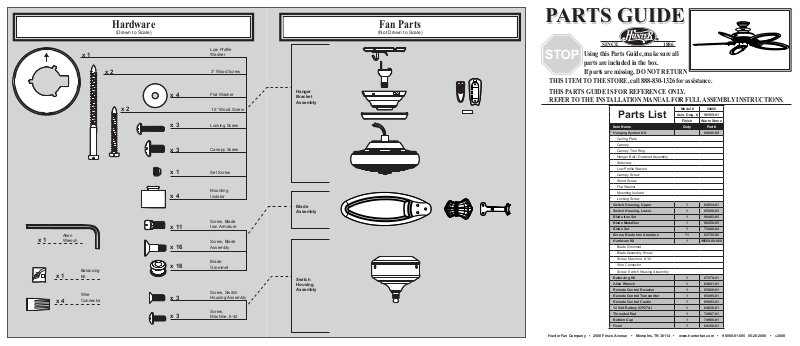

PARTS GUIDE
PARTS GUIDE
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULL ASSEMBLY INSTRUCTIONS.
R
SINCE 1886
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-505 05-20-2008 • ©2008
Hanger
Bracket
Assembly
Blade
Assembly
Switch
Housing
Assembly
Screw, Switch
Housing Assembly
Screw,
Machine, 6-32
Locking Screw
Set Screw
Screw, Blade
Iron Armature
Canopy Screw
Flat Washer
Screw, Blade
Assembly
3” Wood Screw
Low Prole
Washer
1.5” Wood Screw
Blade
Grommet
x 1
x 2
x 4
x 2
x 3
x 3
x 1
x 11
x 16
x 3
x 3
x 4
x 16
Mounting
Isolator
x 4
Wire
Connector
Balancing
Kit
Allen
Wrench
x 1
x 1
Parts List
Model # 28486
Asm. Dwg. # 96589-01
Finish Warm Stone
Item Name Qnty Part #
* Hanging System Kit 94945-69
Ceiling Plate
Canopy
Canopy Trim Ring
Hanger Ball / Downrod Assembly
Setscrew
Low Prole Washer
Canopy Screw
Wood Screw
Flat Washer
Mounting Isolator
* Locking Screw
Switch Housing, Upper 1 84934-01
Switch Housing, Lower 1 85088-03
Blade Iron Set 1 98482-05
Blade Medallion 1 88450-05
Blade Set 1 75480-04
Screw, Blade Iron Armature 11 63755-05
Hardware Kit 1 96589-00-860
Blade Grommet
Blade Assembly Screw
Screw, Machine, 6-32
Wire Connector
Screw, Switch Housing Assembly
Balancing Kit 1 07570-01
Allen Wrench 1 64801-01
Remote Control Receiver 1 85069-01
Remote Control Transmitter 1 85095-01
Remote Control Cradle 1 85093-01
12 Volt Battery (GP27A) 1 64626-01
Threaded Rod 1 74907-01
Bottom Cap 1 74906-01
Finial 1 64350-01
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
R
SINCE 1886
PARADA
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-505 05-20-2008 • ©2008
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo, del conjunto
de la caja del interruptor
Tornillo,
mecánico, 6-32
Tornillo de jación
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Roseta de
perl bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Arandela de caucho,
de paleta
x 1
x 2
x 4
x 2
x 3
x 3
x 1
x 11
x 16
x 3
x 3
x 1
x 4
x 16
Aislador de montaje
x 4
Llave, Allen
x 1
Lista de piezas
No. del modelo 28486
No. del dibujo de ensamblaje 96589-01
Acabado Piedra Caliente
Nombre del ítem Cantidad No. de la pieza
* Kit del sistema de suspensión 94945-69
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perl bajo
Tornillo, de campana
Tornillo, de madera
Arandela, plana
Aislador de montaje
* Tornillo de jación
Caja del interruptor, superior 1 84934-01
Caja del interruptor, inferior 1 85088-03
Juego de soporte de paletas 1 98482-05
Medallón de la paleta 1 88450-05
Juego de paletas 1 75480-04
Tornillo, de armadura de soporte de paleta 11 63755-05
Kit de materiales 1 96589-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Kit de equilibrado 1 07570-01
Llave, Allen 1 64801-01
Receptor de control remoto 1 85069-01
Transmisor de control remoto 1 85095-01
Soporte de control remoto 1 85093-01
Batería de 12 voltios, GP27A 1 64626-01
Varilla roscada 1 74907-01
Tope inferior 1 74906-01
Cubierta ornamental 1 64350-01
