Hunter Fan 28439, 28459, 28460 User Manual
Hardware
(Drawn to Scale)
Fan Parts
(Not Drawn to Scale)

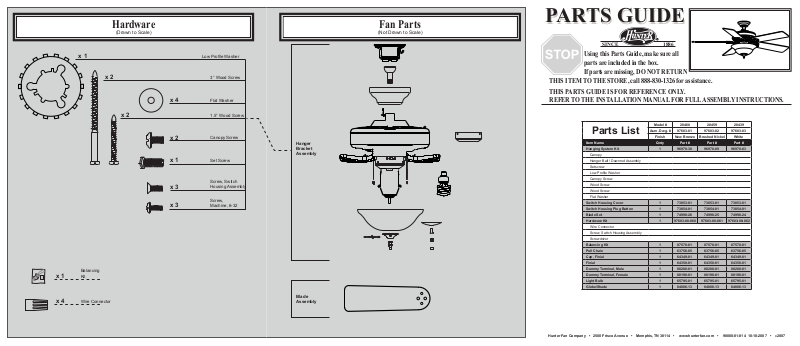

PARTS GUIDE
PARTS GUIDE
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULL ASSEMBLY INSTRUCTIONS.
R
SINCE 1886
x 1
Low Prole Washer
x 2
3” Wood Screw
x 4
x 2
x 2
x 1
x 3
x 3
Balancing
x 1
Kit
Flat Washer
1.5” Wood Screw
Canopy Screw
Set Screw
Screw, Switch
Housing Assembly
Screw,
Machine, 6-32
Hanger
Bracket
Assembly
Model # 28460 28459 28439
Parts List
Item Name Qnty Part # Part # Part #
Hanging System Kit 1 96970-30 96970-09 96970-03
Canopy
Hanger Ball / Downrod Assembly
Setscrew
Low Prole Washer
Canopy Screw
Wood Screw
Wood Screw
Flat Washer
Switch Housing Cover 1 73853-01 73853-01 73853-01
Switch Housing Plug Button 1 73854-01 73854-01 73854-01
Blade Set 1 74998-26 74998-25 74998-24
Hardware Kit 1 97603-00-860 97603-00-861 97603-00-862
Wire Connector
Screw, Switch Housing Assembly
Screwdriver
Balancing Kit 1 07570-01 07570-01 07570-01
Pull Chain 1 63756-05 63756-05 63756-05
Cap, Finial 1 64349-01 64349-01 64349-01
Finial 1 64350-01 64350-01 64350-01
Dummy Terminal, Male 1 08200-01 08200-01 08200-01
Dummy Terminal, Female 1 08198-01 08198-01 08198-01
Light Bulb 1 65795-01 65795-01 65795-01
Globe/Shade 1 84886-13 84886-13 84886-13
Asm. Dwg. # 97603-01 97603-02 97603-03
Finish New Bronze Brushed Nickel White
x 4
Wire Connector
Blade
Assembly
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-814 10-10-2007 • ©2007
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
R
SINCE 1886
PARADA
x 1
Roseta de perl bajo
x 2
3” Tornillo, de madera
Arandela, plana
1.5” Tornillo,
de madera
Tornillo, de campana
Tornillo prisionero
Tornillo, del conjunto
de la caja del interruptor
Tornillo,
mecánico, 6-32
x 1
x 4
x 2
x 2
x 1
x 3
x 3
Kit de
equilibrado
Conjunto del
soporte de
suspensión
No. del modelo 28460 28459 28439
Lista de piezas
Nombre del ítem Cantidad No. de la pieza No. de la pieza No. de la pieza
Placa de techo 1 96970-30 96970-09 96970-03
Campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perl bajo
Tornillo, de campana
Tornillo, de madera
Tornillo, de madera
Arandela, plana
Cubierta de la caja del interruptor 1 73853-01 73853-01 73853-01
Botón taponador de la caja del interruptor 1 73854-01 73854-01 73854-01
Juego de paletas 1 74998-26 74998-25 74998-24
Kit de materiales 1 97603-00-860 97603-00-861 97603-00-862
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Destornillador
Kit de equilibrado 1 07570-01 07570-01 07570-01
Tirador de cadena 1 63756-05 63756-05 63756-05
Tapa, de cubierta ornamental 1 64349-01 64349-01 64349-01
Cubierta ornamental 1 64350-01 64350-01 64350-01
Terminal simulado, macho 1 08200-01 08200-01 08200-01
Terminal simulado, hembra 1 08198-01 08198-01 08198-01
Bombilla 1 65795-01 65795-01 65795-01
Globo / Pantalla 1 84886-13 84886-13 84886-13
No. del dibujo de ensamblaje 97603-01 97603-02 97603-03
Acabado Bronce Nuevo Níquel Pulido Blanco
x 4
Empalme
plástico
de conjunto
de paleta
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-814 10-10-2007 • ©2007
