Hunter Fan 28049 User Manual

x 1

Hardware

(Drawn to Scale)

Low Prole
Washer

Fan Parts

(Not Drawn to Scale)

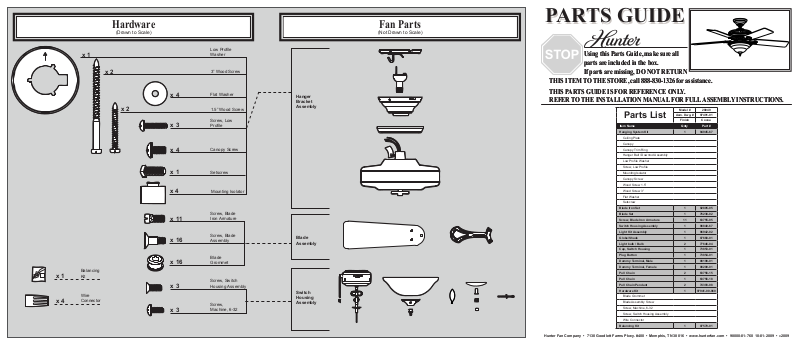

PARTS GUIDE

PARTS GUIDE

Using this Parts Guide, make sure all

Using this Parts Guide, make sure all
parts are included in the box.

parts are included in the box.

x 1

x 4

Balancing
Kit

Wire

Connector

x 2

x 2

x 4

x 3

x 4

x 1

x 4

x 11

x 16

x 16

x 3

x 3

3” Wood Screw

Flat Washer

1.5” Wood Screw

Screw, Low

Prole

Canopy Screw

Setscrew

Mounting Isolator

Screw, Blade
Iron Armature

Screw, Blade
Assembly

Blade
Grommet

Screw, Switch

Housing Assembly

Screw,

Machine, 6-32

Hanger
Bracket
Assembly

Blade
Assembly

Switch
Housing
Assembly

If parts are missing, DO NOT RETURN

If parts are missing, DO NOT RETURN

THIS ITEM TO THE STORE, call 888-830-1326 for assistance.

THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.

THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULL ASSEMBLY INSTRUCTIONS.

REFER TO THE INSTALLATION MANUAL FOR FULL ASSEMBLY INSTRUCTIONS.

Model # 28049

Parts List

Item Name Qnty Part #

Hanging System Kit 1 94945-67

Ceiling Plate

Canopy

Canopy Trim Ring

Hanger Ball / Downrod Assembly

Low Prole Washer

Screw, Low Prole

Mounting Isolator

Canopy Screw

Wood Screw 1.5”

Wood Screw 3”

Flat Washer

Setscrew

Blade Iron Set 1 92805-05

Blade Set 1 76238-02

Screw, Blade Iron Armature 11 63755-05

Switch Housing Assembly 1 98840-67

Light Kit Assembly 1 96942-02

Globe/Shade 1

Light bulb / Bulb 2 77646-04

Cap, Switch Housing 1 73853-01

Plug Button 1 73854-01

Dummy Terminal, Male 1 08198-01

Dummy Terminal, Female 1 08200-01

Pull Chain 2 63756-15

Pull Chain 1 63756-18

Pull Chain Pendant 2 74393-08

Hardware Kit 1 97941-00-860

Blade Grommet

Blade Assembly Screw

Screw, Machine, 6-32

Screw, Switch Housing Assembly

Wire Connector

Balancing Kit 1 07570-01

Asm. Dwg. # 97491-01

Finish Cocoa

87668-01

Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-760 10-01-2009 • ©2009

888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN

Materiales

(no dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

GUÍA DE PIEZAS

x 1

x 2

Roseta de perl bajo

3” Tornillo de madera

x 4

Arandela plana

1.5” Tornillo

de madera

Tornillo, de roseta de

perl bajo

Tornillo de campana

Tornillo prisionero

Aislador de montaje

Tornillo de armadura
de soporte de paleta

Tornillo, de conjunto
de paleta

Arandela de caucho de

paleta

Tornillo, del conjunto
de la caja del interruptor

Tornillo

mecánico, 6-32

x 1

x 4

Kit de
equilibrado

Empalme
plástico

x 2

x 3

x 4

x 1

x 4

x 11

x 16

x 16

x 3

x 3

Conjunto del
soporte de
suspensión

de conjunto
de paleta

Conjunto del
interruptor

PARADA

PARADA

Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.

Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al

No. del modelo 28049

Lista de piezas

Nombre del ítem Cantidad No. de la pieza

Kit del sistema de suspensión 1 94945-67

Placa de techo

Campana

Anillo de la moldura de campana

Bola de suspensión / Conjunto de varilla

Roseta de perl bajo

Tornillo, de roseta de perl bajo

Aislador de montaje

Tornillo, de campana

Tornillo, de madera

Tornillo, de madera

Arandela, plana

Tornillo prisionero

Juego de soporte de paletas 1 92805-05

Juego de paletas 1 76238-02

Tornillo, de armadura de soporte de paleta 11 63755-05

Conjunto del interruptor 1 98840-67

Conjunto del kit de luz 1 96942-02

Globo / Pantalla 1

Bombilla 2 77646-04

Tapa, Caja del interruptor 1 73853-01

Botón taponador 1 73854-01

Terminal simulado, macho 1 08198-01

Terminal simulado, hembra 1 08200-01

Tirador de cadena 2 63756-15

Tirador de cadena 1 63756-18

Pendiente del tirador de cadena 2 74393-08

Kit de materiales 1 97941-00-860

Arandela de caucho, de paleta

Tornillo, de conjunto de paleta

Tornillo, mecánico, 6-32

Tornillo, del conjunto de la caja del interruptor

Empalme plástico

Kit de equilibrado 1 07570-01

Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-760 10-01-2009 • ©2009

No. del dibujo de ensamblaje 97491-01

Acabado Cocoa

87668-01
