Hunter Fan 25748, 25746, 25745 User Manual
x 1
Hardware
(Drawn to Scale)
Low Prole
Washer
Fan Parts
(Not Drawn to Scale)

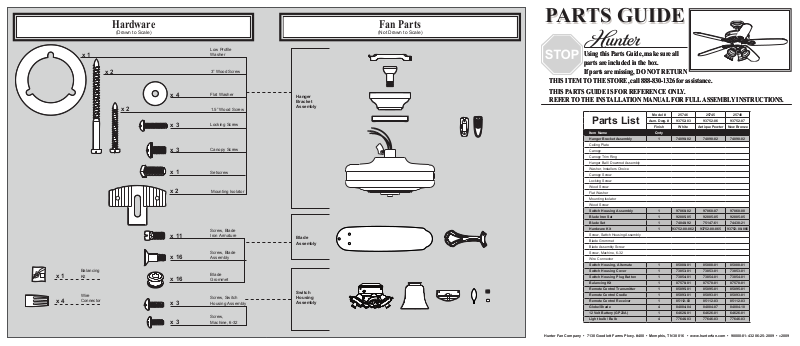

PARTS GUIDE
PARTS GUIDE
Using this Parts Guide, make sure all
Using this Parts Guide, make sure all
parts are included in the box.
parts are included in the box.
x 1
x 4
Balancing
Kit
Wire
Connector
x 2
x 2
x 4
x 3
x 3
x 1
x 2
x 11
x 16
x 16
x 3
x 3
3” Wood Screw
Flat Washer
1.5” Wood Screw
Locking Screw
Canopy Screw
Setscrew
Mounting Isolator
Screw, Blade
Iron Armature
Screw, Blade
Assembly
Blade
Grommet
Screw, Switch
Housing Assembly
Screw,
Machine, 6-32
Hanger
Bracket
Assembly
Blade
Assembly
Switch
Housing
Assembly
If parts are missing, DO NOT RETURN
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULL ASSEMBLY INSTRUCTIONS.
REFER TO THE INSTALLATION MANUAL FOR FULL ASSEMBLY INSTRUCTIONS.
Model # 25746 25745 25748
Parts List
Item Name Qnty
Hanger Bracket Assembly 1 74090-02 74090-02 74090-02
Ceiling Plate
Canopy
Canopy Trim Ring
Hanger Ball / Downrod Assembly
Washer, Installers Choice
Canopy Screw
Locking Screw
Wood Screw
Flat Washer
Mounting Isolator
Wood Screw
Switch Housing Assembly 1 97060-02 97060-07 97060-08
Blade Iron Set 1 92805-05 92805-05 92805-05
Blade Set 1 74048-92 75147-61 74438-21
Hardware Kit 1 93752-00-862 93752-00-865 93752-00-866
Screw, Switch Housing Assembly
Blade Grommet
Blade Assembly Screw
Screw, Machine, 6-32
Wire Connector
Switch Housing, Alternate 1 85088-01 85088-01 85088-01
Switch Housing Cover 1 73853-01 73853-01 73853-01
Switch Housing Plug Button 1 73854-01 73854-01 73854-01
Balancing Kit 1 07570-01 07570-01 07570-01
Remote Control Transmitter 1 85095-01 85095-01 85095-01
Remote Control Cradle 1 85093-01 85093-01 85093-01
Remote Control Receiver 1 85112-03 85112-03 85112-03
Globe/Shade 4 84884-04 84884-07 84884-10
12 Volt Battery (GP23A) 1 64626-01 64626-01 64626-01
Light bulb / Bulb 4 77646-03 77646-03 77646-03
Asm. Dwg. # 93752-03 93752-06 93752-07
Finish White Antique Pewter New Bronze
Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-432 06-25-2009 • ©2009
Materiales
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
x 1
x 2
Roseta de perl bajo
3” Tornillo de madera
x 4
Arandela plana
1.5” Tornillo
de madera
Tornillo de jación
Tornillo de campana
Tornillo prisionero
Aislador de montaje
Tornillo de armadura
de soporte de paleta
Tornillo, de conjunto
de paleta
Arandela de caucho de
paleta
Tornillo, del conjunto
de la caja del interruptor
Tornillo
mecánico, 6-32
x 1
x 4
Kit de
equilibrado
Empalme
plástico
x 2
x 3
x 3
x 1
x 2
x 11
x 16
x 16
x 3
x 3
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor
PARADA
PARADA
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
No. del modelo 25746 25745 25748
No. del dibujo
Lista de piezas
Nombre del ítem Cantidad
Conjunto del soporte de suspensión 1 74090-02 74090-02 74090-02
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Arandela, selección del instalador
Tornillo, de campana
Tornillo de jación
Tornillo, de madera
Arandela, plana
Aislador de montaje
Tornillo, de madera
Conjunto del interruptor 1 97060-02 97060-07 97060-08
Juego de soporte de paletas 1 92805-05 92805-05 92805-05
Juego de paletas 1 74048-92 75147-61 74438-21
Kit de materiales 1 93752-00-862 93752-00-865 93752-00-866
Tornillo, del conjunto de la caja del interruptor
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Caja del interruptor, alternativa 1 85088-01 85088-01 85088-01
Cubierta de la caja del interruptor 1 73853-01 73853-01 73853-01
Botón taponador de la caja del interruptor 1 73854-01 73854-01 73854-01
Kit de equilibrado 1 07570-01 07570-01 07570-01
Transmisor de control remoto 1 85095-01 85095-01 85095-01
Soporte de control remoto 1 85093-01 85093-01 85093-01
Receptor de control remoto 1 85112-03 85112-03 85112-03
Globo / Pantalla 4 84884-04 84884-07 84884-10
Batería de 12 voltios, GP23A 1 64626-01 64626-01 64626-01
Bombilla 4 77646-03 77646-03 77646-03
de ensamblaje
Acabado Blanco Peltre antiguo Bronce nuevo
93752-03 93752-06 93752-07
