PARTS GUIDEPARTS GUIDE
Model # 23813
Asm. Dwg. # 96533-01
Finish Oil Rubbed Bronze
Item # Item Name Qnty Part #
* Hanging System Kit 1 94949-57-308
2 Ceiling Plate 1 -----------
3 Canopy 1 -----------
4 Canopy Trim Ring 1 -----------
62 Canopy Screw 4 -----------
64 Wood Screw 2 -----------
65 Wood Screw 2 -----------
68 Flat Washer 4 -----------
71 Mounting Isolator 4 -----------
7 Hanger Ball / Downrod Assembly 1 85770-08-308
28 Switch/Housing Assembly 1 86962-01-000
176 Upper Clamp 2 84505-01-308
44 Blade Iron Set 1 92971-05-308
45 Blade Medallion Set 1 86963-05-308
46 Blade Set 1 75539-56-000
47 Blade Iron Armature Screw 11 63755-01-247
128 Hanger Pipe
1 74131-02-308
150 Globe/Shade 1 86964-01-000
148 Finial Cap 1 74879-01-308
149
Finial 1 64771-02-308
220 Decorative Ring Assembly
1 86965-01-308
221 Spindle 1 84507-01-345
* Hardware Kit 1 96533-00-860
66 Blade Grommet 16 73849-01-000
67 Blade Screw 16 63730-02-247
69 Machine Screw, 6-32 3 74506-03-247
70 Wire Nut 4 05172-01-000
79 Allen Wrench 1 64972-01-000
79a Allen Wrench 1 64693-01-000
75 Balancing Kit 07570-01-000
Part List
PARTS GUIDEPARTS GUIDE
Using the Parts Guide below, check to make sure all parts are included in the box.
If parts are missing or damaged call 1-888-830-1326.
PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE.
Before installing your fan, record the following information for your records and warranty assistance.
Model Name
Catalog No.

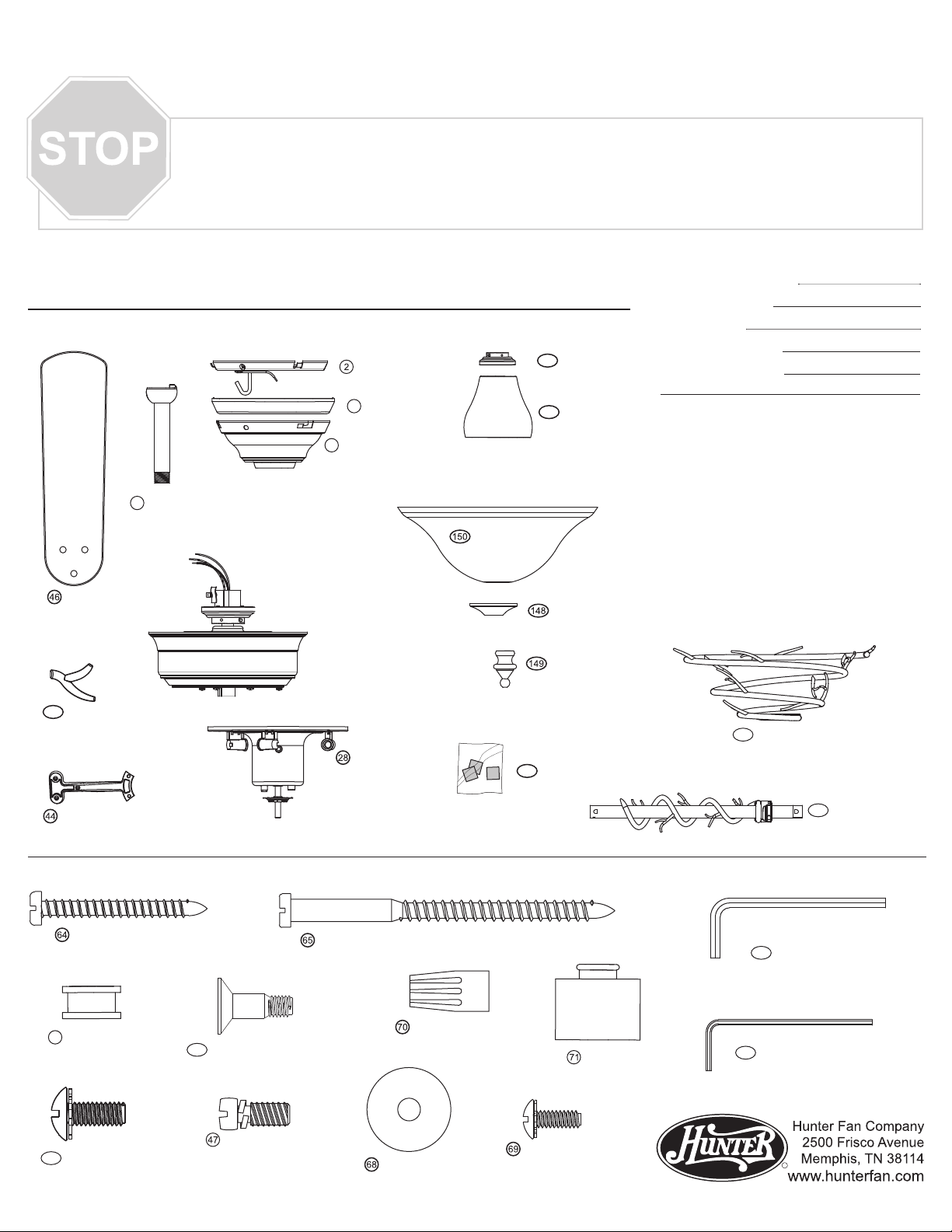

Fan Parts
3
Canopy
Ceiling Plate
Canopy
4
Trim Ring
(Not Drawn to Scale)
176
221
Upper
Clamp
Spindle
Serial No.
Date Purchased
Where Purchased
Missing / Broken Parts:
Call 1-888-830-1326
Fan does not work:
1. Reference the Trouble Shooting guide in
your Instruction Manual.
2. Call your Local Service Center.
3. Call Technical Support at 901-248-2222.
Hanger Ball
7
/ Downrod
Blade Set
Blade Medallion Set
45
Balancing Kit
75
Blade Iron Set
Hardware
Wood Screw
64
Machine Screw 8-32
69
Canopy Screw
62
Motor
Housing
Assembly
(Drawn to Scale)
66
70
Wire Nut
Globe / Shade
Switch /
28
Housing
Assembly
Blade Grommet
Finial Cap
Finial
65
Wood Screw
For additional information on:
Hunter Products Trouble Shooting
Dealer Location Service Center Locator
Allen Wrench
79a
Call 1-800-448-6837
www.hunterfan.com
Decorative Ring Assembly
220
128
Hanger Pipe
Flat Washer
Screw, Blade Iron Armature
47
68
Blade Assembly Screw
67
Allen Wrench
79
71
Mounting
Isolator
Model # 23813
Asm. Dwg. # 96533-01
Finish Oil Rubbed Bronze
Item # Item Name Qnty Part #
* Hanging System Kit 1 94949-57-308
2 Ceiling Plate 1 -----------
3 Canopy 1 -----------
4 Canopy Trim Ring 1 -----------
62 Canopy Screw 4 -----------
64 Wood Screw 2 -----------
65 Wood Screw 2 -----------
68 Flat Washer 4 -----------
71 Mounting Isolator 4 -----------
7 Hanger Ball / Downrod Assembly 1 85770-08-308
28 Switch/Housing Assembly 1 86962-01-000
176 Upper Clamp 2 84505-01-308
44 Blade Iron Set 1 92971-05-308
45 Blade Medallion Set 1 86963-05-308
46 Blade Set 1 75539-56-000
47 Blade Iron Armature Screw 11 63755-01-247
128 Hanger Pipe
1 74131-02-308
150 Globe/Shade 1 86964-01-000
148 Finial Cap 1 74879-01-308
149
Finial 1 64771-02-308
220 Decorative Ring Assembly
1 86965-01-308
221 Spindle 1 84507-01-345
* Hardware Kit 1 96533-00-860
66 Blade Grommet 16 73849-01-000
67 Blade Screw 16 63730-02-247
69 Machine Screw, 6-32 3 74506-03-247
70 Wire Nut 4 05172-01-000
79 Allen Wrench 1 64972-01-000
79a Allen Wrench 1 64693-01-000
75 Balancing Kit 07570-01-000
Part List
98000-01-513
R
10/8/05
GUÍA DE PIEZAS
No. del modelo 23813
No. del dibujo de
ensamblaje
96533-01
Acabado Bronce mate
No. del ítem Nombre del ítem Cantidad Part #
* Equipo de sistema de colgar 1 94949-57-308
2 Placa del techo 1 -----------
3 Campana 1 -----------
4 Anillo decorativo de la campana 1 -----------
64 Tornillo para madera 4 -----------
65 Tornillo para madera 2 -----------
68 Arandela plana 2 -----------
71 Aisladore 4 -----------
101 Tornillo de la campana 4 -----------
7 Bola de suspension / Conjunto del tubo de soportez 1 85770-08-308
28 Conjunto de la caja del interruptor 1 86962-01-000
176 Abrazadera superior 2 84505-01-308
44 Equipo de herrajes para la paletas 1 92971-05-308
45 Juego de medallones de paleta 1 86963-05-308
46 Equipo de paletas 1 75539-56-000
47 Tornillo de la campana 11 63755-01-247
128 Tubo de suspensión
1 74131-02-308
150 Globo / Pantalla 1 86964-01-000
148 Topa Caperucha 1 74879-01-308
149
Caperucha 1 64771-02-308
220 Conjunto de anillo decorativo
1 86965-01-308
221 Pivote 1 84507-01-345
* Equipo de herrajes 1 96533-00-860
66 Ojal de la paleta 16 73849-01-000
67 Tornillo de tope 16 63730-02-247
69 Tornillo, #6-32 3 74506-03-247
70 Tuerca para alambres 4 05172-01-000
79 Llave, Allen 1 64972-01-000
79a Llave, Allen 1 64693-01-000
75 Equipo equilibrador 07570-01-000
Lista de piezas
GUÍA DE PIEZASGUÍA DE PIEZAS
Use la Guía de Piezas de abajo para verificar que todas las piezas estén incluidas en la caja.
Si alguna pieza falta o está dañada, llame al teléfono 1-888-830-1326.
POR FAVOR NO DEVUELVA ESTE PRODUCTO A LA TIENDA DONDE LO COMPRÓ.
Antes de instalar su ventilador, anote la información siguiente para sus archivos y asistencia con la garantía.
Nombre del modelo
(no dibujadas a escala)
176
221
Globo / Pantalla
Topa Caperucha
Abrazadera
superior
Pivote
No. de catálogo
No. de serie
Fecha de compra
Lugar de compra
Si alguna pieza falta o está rota:
Llame al teléfono 1-888-830-1326
Si el ventilador no funcio
1. Consulte la guía de localización de fal
en su manual de instruccion
2. Llame a su centro local de servic
3. Llame al teléfono 901-248-2222 p
obtener asistencia técni
Para informaciones adicionales acerca de:
Productos Hunter Localización de fallas
Localización de distribuidores
Localización de centros de servicio
Llame al teléfono 1-800-448-6837
www.hunterfan.com
ca.
na:
es.
io.
ara
las
Equipo
de paletas
Piezas del ventilador
Placa del techo
Anillo decorativo
4
de la campana
3
Campana
Bola de suspensión
7
/ Conjunto del tubo
de soportez
Conjunto del
motor y caja
Juego
75
de medallones de paleta
Conjunto de
la caja del
interruptor
Equipo de herrajes
para la paletas
Materiales
Tornillo para madera
66
Ojal de la paleta
67
Tornillo de tope
Tornillo para madera
(dibujados a escala)
Tuerca para alambres
Caperucha
Equipo equilibrador
75
Aisladore
Conjunto de anillo decorativo
220
128
Llave, Allen
79a
Llave, Allen
79
Tubo de suspensión
Tornillo para los
Tornillo de la campana
101
herrajes de las paletas
Arandela plana
Tornillo, #6-32
R
No. del modelo 23813
No. del dibujo de
ensamblaje
96533-01
Acabado Bronce mate
No. del ítem Nombre del ítem Cantidad Part #
* Equipo de sistema de colgar 1 94949-57-308
2 Placa del techo 1 -----------
3 Campana 1 -----------
4 Anillo decorativo de la campana 1 -----------
64 Tornillo para madera 4 -----------
65 Tornillo para madera 2 -----------
68 Arandela plana 2 -----------
71 Aisladore 4 -----------
101 Tornillo de la campana 4 -----------
7 Bola de suspension / Conjunto del tubo de soportez 1 85770-08-308
28 Conjunto de la caja del interruptor 1 86962-01-000
176 Abrazadera superior 2 84505-01-308
44 Equipo de herrajes para la paletas 1 92971-05-308
45 Juego de medallones de paleta 1 86963-05-308
46 Equipo de paletas 1 75539-56-000
47 Tornillo de la campana 11 63755-01-247
128 Tubo de suspensión
1 74131-02-308
150 Globo / Pantalla 1 86964-01-000
148 Topa Caperucha 1 74879-01-308
149
Caperucha 1 64771-02-308
220 Conjunto de anillo decorativo
1 86965-01-308
221 Pivote 1 84507-01-345
* Equipo de herrajes 1 96533-00-860
66 Ojal de la paleta 16 73849-01-000
67 Tornillo de tope 16 63730-02-247
69 Tornillo, #6-32 3 74506-03-247
70 Tuerca para alambres 4 05172-01-000
79 Llave, Allen 1 64972-01-000
79a Llave, Allen 1 64693-01-000
75 Equipo equilibrador 07570-01-000
Lista de piezas
98000-01-513
10/8/05
