PARTS GUIDE
PARTS GUIDE
Using the Parts Guide below, check to make sure all parts are included in the box
If parts are missing or damaged call 1-888-830-1326
PLEASE DO NOT RETURN THIS PRODUCT T O THE STORE.
Before installing your fan, record the following information for you records and warranty assistance.

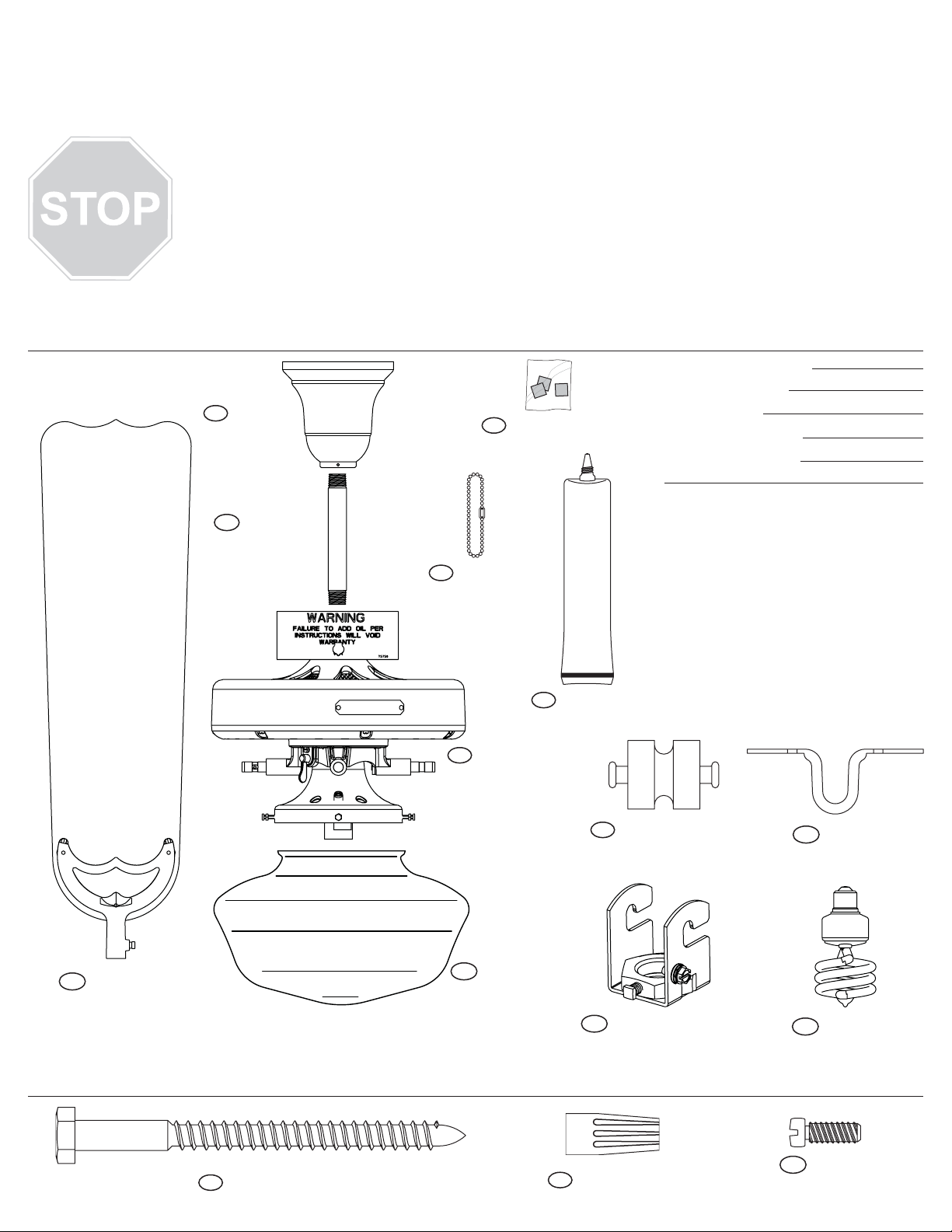

Fan Parts (Not Drawn to Scale)
Model Name
Catalog No.
3 Canopy
128 Hanger
Pipe
77
75
Pull Chain
Extension
Balancing Kit
Serial No.
Date Purchased
Where Purchased
Missing / Broken Parts:
Call 1-888-830-1326
Fan does not work:
1. Reference the Trouble Shooting guide in you
instruction Manual.
2. Call you Local Service Center.
3. Call Technical Support at 901-248-2222.
For additional information on:
Hunter Products • Trouble Shooting
Dealer Location • Service Center Locator
Call 1-800-448-6837
www.hunterfan.com
44
Blade Iron
Assembly
Oil Tube
72
10 Motor Housing
Assembly
Globe
150
Hardware (Drawn to Scale)
Rubber Bushing
51
and Pin
239
Hanger
Bracket Assembly
258
259
U-Bracket
CFL Bulb
73 3 1/2” Lag Bolt
70
Wire Nut
Screw,
257
Fillister Head #8-32
Model # 23702
Parts List
Item # Item Name Qnty Part #
239 Hanger Bracket Assembly 1 63682-01-000
3 Canopy 1 86165-01-290
10 Motor Housing Assembly 1
51 Rubber Bushing and Pin 1 63679-01-000
70 Wire Nut 4 05172-01-000
72 Oil Tube 1 07561-01-000
73 3 1/2” Lag Bolt 2 03481-02-000
75 Balancing Kit 1 07570-01-000
77 Pull Chain Extension 1 63756-06-247
128 Hanger Pipe 1 73523-07-290
150 Globe 1 95665-01-000
257 Screw, Fillister Head #8-32 2 65134-01-000
258 U-Bracket 1 64061-01-000
259 CFL Bulb 1 65634-01-000
44 Blade Iron Assembly 4 75412-01-000
Asm. Dwg. # 95390
Finish Satin Black - 290
98000-01-629
01/29/07
R
GUÍA DE PIEZAS
GUÍA DE PIEZAS
Use la Guía de Piezas de abajo para verifi car que tadas las piezas estén incluidas en la caja.
Si alguna pieza falta o está dañada, Ilame al teléfono 1-888-830-1326
POR FAVOR NO DEVUELVA ESTE PRODUCTO A LA TIENDA DONDE LO COMPRÓ
Antes de instalar su ventilador , anote la información siguiente para sus archivos y asistencia con la garantía
Piezas del ventilador (no dibujadas a escala)
Nombre del modelo
No. de catálogo
3 Campana
128 Tubo de
suspensión
77
75
Extensión
del tirador
de cadena
Kit de equilibrado
72
Tubo de aceite
No. de serie
Fecha de compra
Lugar de compra
Si alguna pieza fl ata o está rota:
Llame al teléfono 1-888-830-1326
Si el ventilador no funciona:
1. Consulta la guía de localización de fallas
en su manual de instrucciones.
2. Llame a su centro local de servicio.
3. Llame al teléfono 901-248-2222 para
obtener asistencia técnica.
Para informaciones adicionales acerca de:
Productos Hunter • Localización de fallas
Localización de distribuidores
Localización de centros de servicio
Llame al teléfono 1-800-448-6837
www.hunterfan.com
Conjunto de so-
44
porte de paletas
73 3 1/2” Tirafón
10 Conjunto motor/
alojamiento
51
Globo
150
239
Materiales (dibujados a escala)
Empalme plástico
70
Cojinete de caucho y
Pasador
Conjunto del soporte
de suspensión
Sorporte, U
258
Bombilla, CFL
259
Tornillo, cabeza del
257
fi llister #8-32
No. del modelo 23702
No. del dibujo
Lista de piezes
Item # Item Name Qnty Part #
239 Conjunto del soporte de suspensión 1 63682-01-000
3 Campana 1 86165-01-290
10 Conjunto motor/alojamiento 1
51 Cojinete de caucho y Pasador 1 63679-01-000
70 Empalme plástico 4 05172-01-000
72 Tubo de aceite 1 07561-01-000
73 3 1/2” Tirafón 2 03481-02-000
75 Kit de equilibrado 1 07570-01-000
77 Extensión del tirador de cadena 1 63756-06-247
128 Tubo de suspensión 1 73523-07-290
150 Globo 1 95665-01-000
257 Tornillo, cabeza del fi llister #8-32 2 65134-01-000
258 Sorporte, U 1 64061-01-000
259 Bombilla, CFL 1 65634-01-000
44 Conjunto de soporte de paletas 4 75412-01-000
de ensamblaje
Acabado Negro De Raso
95390
98000-01-629
01/29/07
R
