Hunter Fan 23488 User Manual

Hardware

(Drawn to Scale)

Fan Parts

(Not Drawn to Scale)

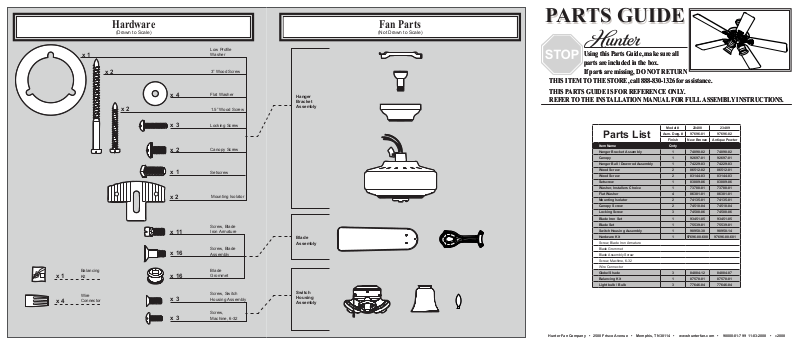

PARTS GUIDE

Using this Parts Guide, make sure all parts are included in the box. If parts are missing, DO NOT RETURN

THIS ITEM TO THE STORE, call 888-830-1326 for assistance. THIS PARTS GUIDE IS FOR REFERENCE ONLY.

REFER TO THE INSTALLATION MANUAL FOR FULL ASSEMBLY INSTRUCTIONS.

Using this Parts Guide, make sure all parts are included in the box. If parts are missing, DO NOT RETURN

THIS ITEM TO THE STORE, call 888-830-1326 for assistance. THIS PARTS GUIDE IS FOR REFERENCE ONLY.

REFER TO THE INSTALLATION MANUAL FOR FULL ASSEMBLY INSTRUCTIONS.

Hanger Bracket Assembly

Blade Assembly

Switch Housing Assembly

Screw, Switch Housing Assembly

Screw, Machine, 6-32

Locking Screw

Setscrew

Mounting Isolator

Screw, Blade Iron Armature

Canopy Screw

Flat Washer

Screw, Blade Assembly

3” Wood Screw

Low Prole

Washer

Balancing Kit

Wire Connector

1.5” Wood Screw

Blade Grommet

x 1

x 2

x 4

x 2

x 3

x 2

x 1

x 11

x 2

x 16

x 3

x 1

x 4

x 16

Model # 23488 23489

Parts List

Item Name Qnty

Hanger Bracket Assembly 1 74090-02 74090-02

Canopy 1 92697-01 92697-01

Hanger Ball / Downrod Assembly 1 74229-03 74229-03

Wood Screw 2 06512-02 06512-01

Wood Screw 2 03144-03 03144-03

Setscrew 1 03009-06 03009-06

Washer, Installers Choice 1 73788-01 73788-01

Flat Washer 4 06301-01 06301-01

Mounting Isolator 2 74135-01 74135-01

Canopy Screw 2 74510-04 74510-04

Locking Screw 3 74508-06 74508-06

Blade Iron Set 1 93451-05 93451-05

Blade Set 1 75539-81 75539-81

Switch Housing Assembly 1 98950-30 98950-14

Hardware Kit 1 97696-00-680 97696-00-681

Screw, Blade Iron Armature

Blade Grommet

Blade Assembly Screw

Screw, Machine, 6-32

Wire Connector

Globe/Shade 3 84884-12 84884-07

Balancing Kit 1 07570-01 07570-01

Light bulb / Bulb 3 77646-04 77646-04

Asm. Dwg. # 97696-01 97696-02

Finish New Bronze Antique Pewter

Materiales

(no dibujados a escala)

Piezas del ventilador

(no dibujadas a escala)

GUÍA DE PIEZAS

PARADA

Consulte esta Guía de partes para asegurarse de que todas las partes

estén incluidas en la caja. Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al 888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN

PARADA

Conjunto del soporte de suspensión

de conjunto de paleta

Conjunto del interruptor

Tornillo, del conjunto de la caja del interruptor

Tornillo mecánico, 6-32

Tornillo de jación

Tornillo prisionero

Tornillo de armadura de soporte de paleta

Tornillo de campana

Arandela plana

Tornillo, de conjunto de paleta

3” Tornillo de madera

Roseta de perl bajo

Kit de equilibrado

Empalme plástico

1.5” Tornillo de madera

Arandela de caucho de paleta

x 1

x 2

x 4

x 2

x 3

x 2

x 1

x 11

x 16

x 3

x 1

x 4

x 16

x 2

Aislador de montaje

No. del modelo 23488 23489

Lista de piezas

Nombre del ítem Cantidad

Conjunto del soporte de suspensión 1 74090-02 74090-02

Campana 1 92697-01 92697-01

Bola de suspensión / Conjunto de varilla 1 74229-03 74229-03

Tornillo, de madera 2 06512-02 06512-01

Tornillo, de madera 2 03144-03 03144-03

Tornillo prisionero 1 03009-06 03009-06

Arandela, selección del instalador 1 73788-01 73788-01

Arandela, plana 4 06301-01 06301-01

Aislador de montaje 2 74135-01 74135-01

Tornillo, de campana 2 74510-04 74510-04

Tornillo de jación 3 74508-06 74508-06

Juego de soporte de paletas 1 93451-05 93451-05

Juego de paletas 1 75539-81 75539-81

Conjunto del interruptor 1 98950-30 98950-14

Kit de materiales 1 97696-00-680 97696-00-681

Tornillo, de armadura de soporte de paleta

Arandela de caucho, de paleta

Tornillo, de conjunto de paleta

Tornillo, mecánico, 6-32

Empalme plástico

Globo / Pantalla 3 84884-12 84884-07

Kit de equilibrado 1 07570-01 07570-01

Bombilla 3 77646-04 77646-04

No. del dibujo de ensamblaje 97696-01 97696-02

Acabado Bronce nuevo Peltre antiguo
