Hunter Fan 22720 User Manual
Hardware
(Drawn to Scale)
Fan Parts
(Not Drawn to Scale)

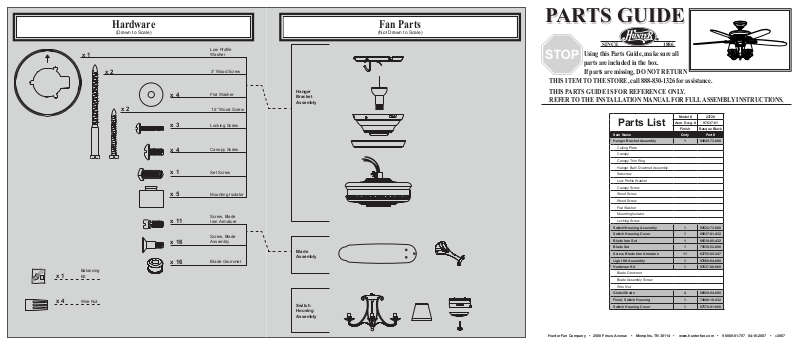

PARTS GUIDE
PARTS GUIDE
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULL ASSEMBLY INSTRUCTIONS.
R
SINCE 1886
x 1
Low Prole
Washer
x 2
3” Wood Screw
x 4
Flat Washer
1.5” Wood Screw
Locking Screw
Canopy Screw
Set Screw
Mounting Isolator
Screw, Blade
Iron Armature
Screw, Blade
Assembly
Blade Grommet
x 1
x 4
x 2
x 3
x 4
x 1
x 5
x 11
x 16
x 16
Balancing
Kit
Wire Nut
Hanger
Bracket
Assembly
Blade
Assembly
Switch
Housing
Assembly
Model # 22720
Parts List
Item Name Qnty Part #
* Hanger Bracket Assembly 1 94945-73-000
Ceiling Plate
Canopy
Canopy Trim Ring
Hanger Ball / Downrod Assembly
Setscrew
Low Prole Washer
Canopy Screw
Wood Screw
Wood Screw
Flat Washer
Mounting Isolator
Locking Screw
Switch/Housing Assembly 1 95522-73-000
Switch Housing Cover 1 85637-01-432
Blade Iron Set 1 95518-05-432
Blade Set 1 75539-52-000
Screw, Blade Iron Armature 11 63755-05-247
Light Kit Assembly 1 97660-04-000
* Hardware Kit 1 97637-00-860
Blade Grommet
Blade Assembly Screw
Wire Nut
Globe/Shade 4 86920-04-000
Finial, Switch Housing 1 74940-10-432
Switch Housing Cover 1 07570-01-000
Asm. Dwg. # 97637-01
Finish Basque Black
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-757 04-16-2007 • ©2007
Materiales
(dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
R
SINCE 1886
PARADA
x 1
Roseta de
perl bajo
x 2
3” Tornillo, de madera
x 4
Arandela, plana
1.5” Tornillo,
de madera
Tornillo de jación
Tornillo, de campana
Tornillo prisionero
Aislador de montaje
Tornillo, de armadura
de soporte de paleta
Tornillo, de conjunto
de paleta
Arandela de caucho,
de paleta
x 1
x 4
Kit de
equilibrado
Empalme
plástico
x 2
x 3
x 3
x 1
x 5
x 11
x 16
x 16
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
No. del modelo 22720
Lista de piezas
Nombre del ítem Cantidad No. de la pieza
* Conjunto del soporte de suspensión 1 94945-73-000
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perl bajo
Tornillo, de campana
Tornillo, de madera
Tornillo, de madera
Arandela, plana
Aislador de montaje
Tornillo de jación
Conjunto del interruptor/alojamiento 1 95522-73-000
Cubierta de la caja del interruptor 1 85637-01-432
Juego de soporte de paletas 1 95518-05-432
Juego de paletas 1 75539-52-000
Tornillo, de armadura de soporte de paleta 11 63755-05-247
Conjunto del kit de luz 1 97660-04-000
* Kit de materiales 1 97637-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Empalme plástico
Globo / Pantalla 4 86920-04-000
Finial, Switch Housing 1 74940-10-432
Cubierta de la caja del interruptor 1 07570-01-000
No. del dibujo de ensamblaje 97637-01
Acabado Negro Basque
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-02-757 04-16-2007 • ©2007
