Návod k použití
OBSAH

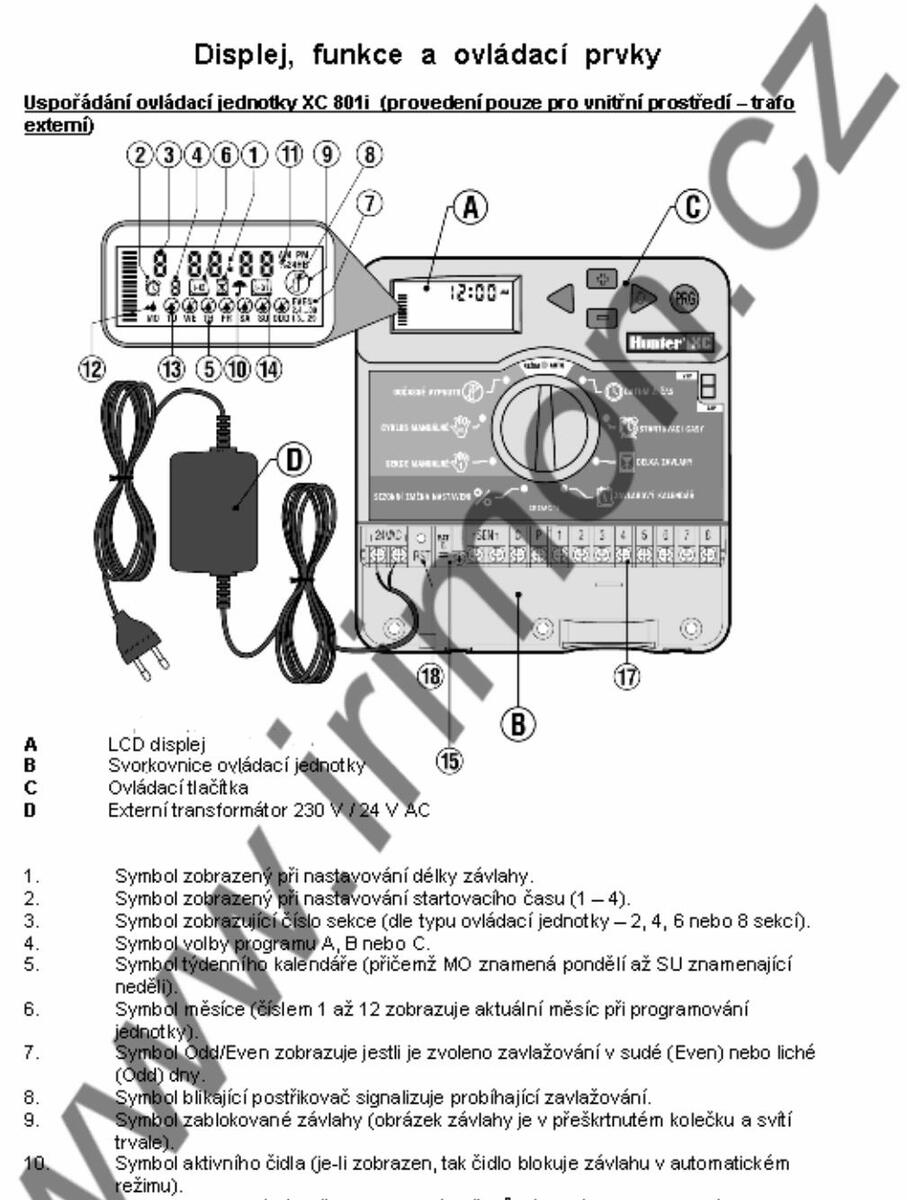

| Technická charakteristika | 2 |
|---|---|
| Instalace a zanojení ovládlací jednotky | 2 |
| 9 | |
| Zalozni zdroj | 5 |
| Displej, funkce a ovládací prvky | 7 |
| Připojení svorkovnice | 9 |
| Připojení čidel | 10 |
Programování ovládací iednotky Nastavení aktuálního času a data ....... Nastavení startovacích časů Mazání startovacích časů ..... Nastavení délky závlahy pro sekce ...... Volba závlahového kalendáře Týdenní závlahový kalendář Nastavení sudých nebo lichých závlahový Nastavení závlahového intervalu...... Závlaha s vazbou na čidlo ........... Závlaha bez vazby na čidlo ...... Zablokování závlahy ...... 17 Časové blokování ovládací jednotky Procentuální změna nastavených, závlahových časů 11. Manuální spuštění jednotlivých sekcí .................................... 12. Manuální spuštění závlahového cyklu ... ....................................... 13 Nastavení vlastního závlahového cyklu ..... 19 Zrychlené manuální spuštění cyklu nebo sekce................................... Trvalé zablokování závlahy v týdenním kalendáři.................................... 16 Programová pauza mezi sekce ....................................... Programovatelná funkce č dla.. ....................................... Vložení a obnova programu z trvalé záložní paměti.................................... 19. Zrvchlený testovací program..... -24 20. Standardní testovací program.................................... Reset ovládací jednotky.................................... 21. 22 7imní opatření ....................................... 23 Nejčastější chybr i jejich řešení................................... Technická data.... ....................................... Závlahový kal .......................................

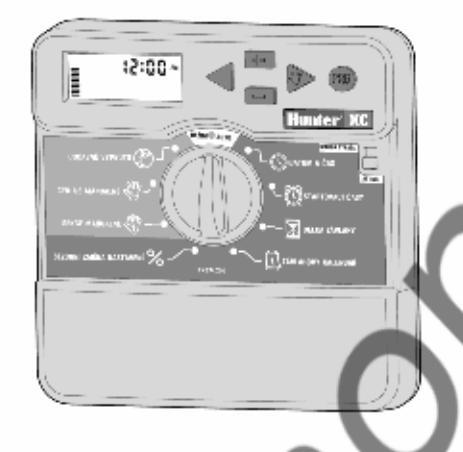

Technická charakteristika
- přehledný LCD displej s grafickými symboly a aktuálním časovým údajem
- 5 ovládacích tlačítek otočný přepínáč tupkcí a přepínač tupkcé čidla.
- schopnost ovládání 2, 4, 6 nebo 8 sekcí (201i, 401i, 601i, 801i, 401, 601, 8
- plastová schránka (v provedení s interním transformátorem uzavíratelná a uzamy vhodná pro venkovní použití)
- volba zobrazení času v režinu AM/PM nebo 24HR
- délka doby závlahy pro jednotlivé sekce nastavitelná od 1 min. do 4 hod. (krok nastavení v intervalu 0 min. – 2 hod. v minutových krocích, v intervalu 2 hod. – 4 hod. v krocích po 10 min.)
- 4 startovací časy, možnost využití až dvanácti (4 časy x 3 programy) zavlažovacích cyklů za den
- 3 nezávislé programy A, B, C
- sedmidenní zavlažovací kalendář s denní volbou
- závlahový interval 1 31 dní
- schopnost ovládání jednoho hlavního elektromagnetického ventilu nebo relé čerpadla současně se dvěma sekčními elektromagnetickými vent
- možnost volby provozu automatického systému s čidly nebo bez čidel
- nastavitelná pauza-prodleva mezi jednotlivými sekcemi v délce 0 sec. 4 hod. (krok nastavení v intervalu 0 sec. 1 min. ve vteřinových krocích, v intervalu 1 min. 2 hod. v minutových krocích, v intervalu 2 hod. – 4 hod. v krocích po 10 min.)
- manuální spouštění libovolné sekce nebo celé skupiny sekcí v rámci zvoleného programu
- manuální blokování provozu po dobu 1 7 dní
- možnost procentuální změny nastavených časů v rozsahu 10 % až 150 % v kroku po 10 %
- . možnost zapojení větrného, teplotního nebo dešťového čidla spolu s indikací stavu čidla . na displeji
- jednotlačítkové (zrychlené) spouštění sekce nebo závlahového cyklu
- napáiení 230 V / 24 V AC, 50Hz
- výměnný záložní zdroj 3V lithiová plochá baterie pro uchování běhu reálného času a naprogramovaných dat pro případ delších výpadků elektrického napětí
- neprchavá paměť nastavený program v ovládací jednotce zůstává zachován i bez záložního zdroje
- funkce programovatelného zablokování čidla pouze pro určitou konkrétní sekci nebo pro vybranou skupinu více sekcí možnost vložení aktuálního závlahového programu (resp. všech závlahových programů
- A, B i C) do trvalé záložní beznapěťové paměti
- funkce ...res
XC 2011 -
XC 4011
XC 601
XC 801
Modelv
2 sekce, externí transformátor 230 V / 24 V AC, pouze vnitřní použití 4 sekce, externí transformátor 230 V / 24 V AC, pouze vnitřní použití 6 sekcí, externí transformátor 230 V / 24 V AC, pouze vnitřní použití 8 sekcí, externí transformátor 230 V / 24 V AC, pouze vnitřní použití
4 sekce, interní transformátor 230 V / 24 V AC, vnitřní i venkovní použití 6 sekcí, interní transformátor 230 V / 24 V AC, vnitřní i venkovní použití 8 sekcí, interní transformátor 230 V / 24 V AC, vnitřní i venkovní použití
Instalace a zapojení ovládací jednotky
a) Ovládací jednotky XC - i s externím transformátorem
Ovládací jednotky XC 201i, XC 401i, XC 601 i a XC 801 i s napájením pomocí externího transformátoru 230 V / 24 V AC jsou určeny k instalaci pouze ve vnitřním prostředí.
Ovládací jednotka se připevňuje na zeď pomocí tří vrutů 4mm (A) skrz připravené otvory v zadní části plastové schránky. Horní otvor (B) umožňuje snadné zavěšení a vystředění, spodní otvory (C) zajistí jednotku proti vysunutí.
Při výběru umístění ovládací jednotky dbejte na to, aby jednotka byla volně přístupná a nebyla vystavována vysokým okolním teplotám.
Displej ovládací jednotky nesmí být vystaven přímému slunečnímu záření !
U ovládacích jednotek XC s externím transformátorem se připojuje jednotka nejprve k transformátoru 24 V AC a teprve potom transformátork síti 230 V AC. Transformátor je možné použít adaptérový, nástěnný nebo v provedení na DIN lištu.
Připojení ovládací jednotky k transformátoru provedte následujícím způsobem :
- Vysuňte směrem dolů spodní kryt ovládací jednotky.
- Připojte kabel od výstupu z transformátoru pomocí šroubků ke svorkovnici do pozice AC.

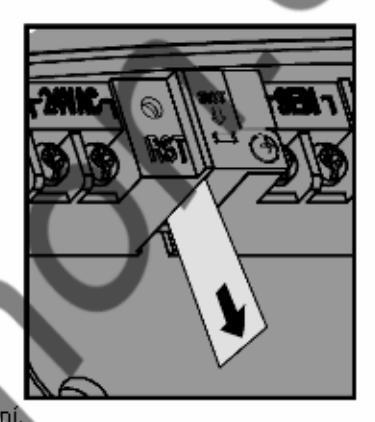

- Vyjměte izolační fólii chránící 3V lithiovou knoflíkovou baterii před samovybitím v době distribuce ovládací jednotky od výrobce ke koncovému uživateli. Po aktivaci záložního zdroje se na displeji zobrazí symbol výpadku elektrického proudu. Jako náhradní záložní zdroj smí být použita pouze 3V lithiová knoflíková baterie typ CR 2032.
- Zavřete spodní kryt ovládací jednotky a zajistěte jej.
Připojte transformátor k síti 230 V AC. Na displeji zhasne symbol výpadku elektrického proudu.
ací jednotka nesmí být umísťována v nebezpečném a trvale vlhkém prostředí jako jsou podzemní šachty, studny, jímky, nádrže, skleníky atd.
b) Ovládací jednotky XC s interním transformátorem
Ovládací jednotky XC 401, XC 601 a XC 801 s vestavěným interním transformátorem 230V / 24V AC jsou určeny k instalaci ve vnitřním i venkovním prostředí.
V případě instalace jednotky do venkovního prostředí doporučujeme z důvodů zachování vysoké životnosti takové umístění, aby jednotka nebyla vystavena přímým povětrnostním vlivům – dešti, slunci (tj. např. pod střechu nebo přístřešek, pod římsu, do zahradního altánu apod.).

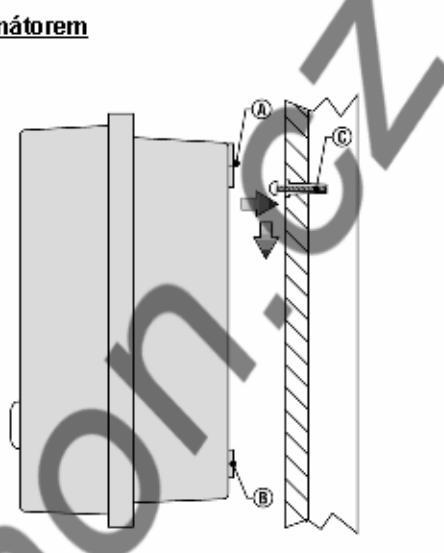

Ovládací jednotka se připevňuje na zeď pomocí tří vrutů 4mm (C) skrz připravené otvory v zadní části plastové schránky. Horní otvor (A) umožňuje snadné zavěšení a vystředění, spodní střední otvory (B) zajistí jednotku proti vysunutí. Pro zajištění vodotěsnosti je nutné po připevnění jednotky utěsnit spodní střední otvor silikonem. Jiné předlisované otvory v případě venkovního použítí nepoužívejte.
Při výběru umístění ovládací jednotky dbejte na to, aby jednotka byla volně přístupná a nebyla vystavována vysokým okolním teplotám. Displej ovládací jednotky nesmí být vystaven přímému slunečnímu záření !
U ovládacích jednotek XC 401, XC 601 a XC 801 s interním transformátorem si zkontrolujte nejprve připojení jednotky k transformátoru 24V AC (z výroby již provedeno) a teprve potom připojte transformátor k síti 230V.
Připojení přívodního kabelu 230V k transformátoru provedte následujícím způsobem:
- Otevřete dvířka ovládací jednotky a vysuňte kryt svorkovnice tahem dolů. Povolte šroubky a vyjměte krytku chránicí svorkovnici transformátoru.
- Pomocí zkoušečky se přesvědčte, zda přívodní kabel 230V není pod napětím.
- Provlečte přívodní kabel 230V levým otvorem ve spodní části ovládací jednotky a připojte jej na svorkovnici umístěnou pod transformátorem. Barevné označení vodičů: L – fáze (hnědý, černý), N – pracovní nula (modrý), PE – samostatný ochranný (žlutozelený).
- K utěsnění prostupů ve spodní části schránky (pro kabely) a zajištění kabelů proti vytržení používejte svěrné ochranné vývodky.
- Vratte ochrannou krytku svorkovnice transformátoru zpět a zajistěte ji šroubky.
- Po aktivaci záložního zdroje se na displeji zobrazí symbol výpádku elektrického proudu.
- Jako náhradní záložní zdroj smí být použita pouze 3V lithiová plochá baterie, nikdy nesmí být použity dobíjecí články (např. Ni-Cd, Ni-MH, apod.).
- Nahodte jistič přívodního kabelu. Na displeji zhasne symbol výpadku elektrického proudu.
Na elektrickém přívodu k ovládacím jednotkám Hunter s interním transformátorem je nutné vždy nainstalovat patřičný jistící prvek. V případě použití ovládací jednotky s interním transformátorem je nutné, pokud je jednotka umístěna ve venkovním prostředí a je k ní přiváděno napětí 230V AC např. v podzemním výkopu, vždy použít proudový chránič a jistič.
Připojení jističe, proudového chrániče a ovládací jednotky smí provádět pouze kvalifikovaná osoba !
Záložní zdroj
Ovládací jednotky XC jsou vybaveny neprchavou pamětí umožňující dočasné udržení reálného času a naprogramovaných dat i bez záložního zdroje 3V. Po dobu výpadku napájecího napětí jsou v chodu vnitřní hodiny ovládací jednotky. Při výpadku napájecího napětí trvajícím déle než 30 dní dojde po třiceti dnech k zastavení vnitřních hodin z důvodu šetření lithiové baterie. V tomto případě ale nedojde k vymazání naprogramovaných dat.

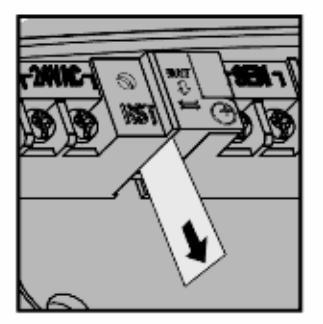

Po dokončení instalace a zapojení ovládací jednotky XC vyjměte izolační proužek chránící 3V lithiovou plochou baterii před samovybitím v době distribuce ovládací jednotky od výrobce ke koncovému uživateli.

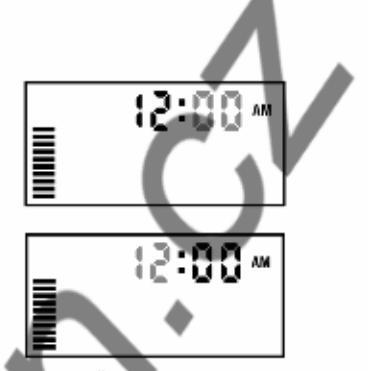

Pokud není připojeno síťové napájení 230V, zobrazí se na displeji po aktivaci záložního zdroje symbol výpadku elektrického proudu.
Jako náhradní záložní zdroj smí být použita pouze 3V lithiová plochá baterie (typ CR 2032), nikdy nesmí být použity dobíjecí články (např. Ni-Cd, Ni-MH, apod.), neboť mohou způsobit závažné poškození přístroje!
Tato baterie umožňuje uchování aktuálního času během případných výpadků napájecího napětí a to až po dobu jednoho měsíce od posledního výpadku napáj

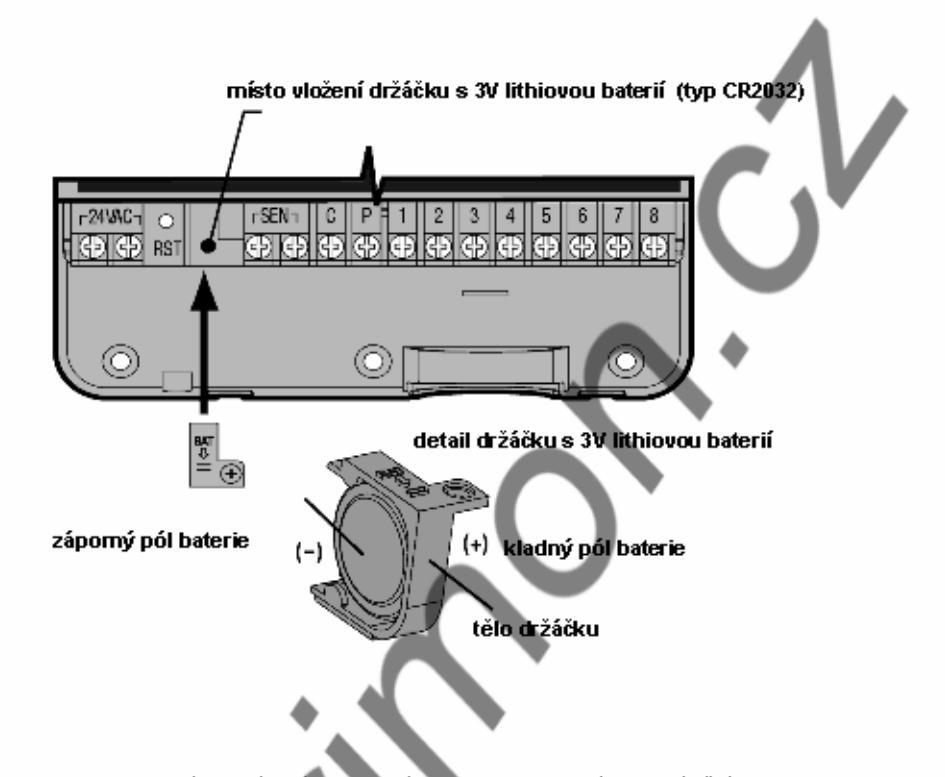

Výměna baterie
Přestože baterie dodávaná spolu s ovládací jednotkou XC je velkokapacitní lithiová baterie, může po několika letech provozu dojit k jejímu vybití.
Výměna baterie se provede následujícím způsobem:
- Vyšroubujte šroubek držící pouzdro baterie.
- Vyklopte držák baterie směrem dolů.
- Vyjměte baterii a nahradte ji novou (typ CR2032 3V). Při této činnosti dbejte na správnou polaritu (+ a — ) nově vkládané baterie ! Kladný pól baterie je přiložen na vnitřní straně pouzdra !
- Držák baterie zatlačte zpět směrem nahoru.
- Zašroubujte zpět šroubek držící pouzdro baterie.
Oproti jiným ovládacím jednotkám Hunter, ve kterých je záložním zdrojem alkalická 9V baterie, není nutné u ovládací jednotky XC na podzim při zazimování závlahového systému 3V lithiovou baterii z ovládací jednotky odstraňovat ani ji jiným způsobem odpojovat. Ovládací jednotka XC je vybavena funkcí samočinného odpojení 3V záložní baterie při výpadku napájení delším než jeden měsíc. To znamená, že během zimního období nedochází ke zbytečnému vybíjení 3V záložní baterie.
Poznámka:
Záložní zdroj 3 V zachová v ovládací jednotce běh reálného času a umožňuje programování jednotky, není ale schopen ovládat hlavní ani sekční elektromagnetické ventily.
Symbol procentuální změny nastavených časů délky závlahy v rozmezí 0 % - 150 % (po 10%).
- Symbol závlahových dnů tedy dnů, kdy závlaha nastavená v týdenním kalendáři probíhat bude.
- Symbol dnů bez závlahy tedy dnů, kdy závlaha probíhat nebude.
- 14. Sýmbol závlahového intervalu ve kterém závlaha probíhat bude.
- Záložní lithiová 3V baterie (typ CR2032) umožňující naprogramování ovládací jednotky i bez síťového napájení.
- Krytka svorkovnice transformátoru.
- Kayta oronice ovládací jednotky slouží k připojení senzorů, elektromagnetický ventilů a napájecího transformátoru.
- Resetovací tlačítko.
- Přepínač funkce čidel umožňující přemostění senzorů (RAIN SENSOR BYPASS/ACTIVE).
detail svorkovnice transformátoru
Polohy hlavního otočného přepínač
Režim auto
Datum a čas Startovací časy Délka závlahy Závlahový kalendář Sezónní změna nastavení Sekce manuálně
Cyklus manuálně Dočasně vypnuto
v automatickém režimu dle nastaveného programu nastavení času a kalendářních dat nastavení startovacích časů pro jednotlivé cykly nastavení délky zavlažování pro jednotlivé sekce nastavení závlahových dnů, resp. dnů bez závlahy procentuální změna délky všech závlahových časů manuální spuštění zavlažování jedné sekce manuální spuštění zavlažování všech sekcí ukončení automatické i manuální závlahy
Při provozu ovládacích jednotek XC sinterním transformátorem vždy ponechávejte uzavřená a případně také uzamčená ochranná dvířka z důvodu ochrany LCD displeje před vlivem slunečního záření a vysokých teplot.
| AC | - | svorky pro připojení napájení z transformátoru 230V / 24V AC, 25VA 🥢 👘 |
|---|---|---|
| SEN | - | svorky pro připojení čidla |
| с | - | svorka společného vodiče všech elektromagnetických ventilů 🔍 📗 |
| Р |
svorka pro připojení hlavního elektromagnetického ventilu, resp. relé
k ovládání čerpadla |
|
| 1 - 8 | - | svorky pro připojení sekčních elektromagnetických ventilů |
| RST | - | resetovací tlačítko |

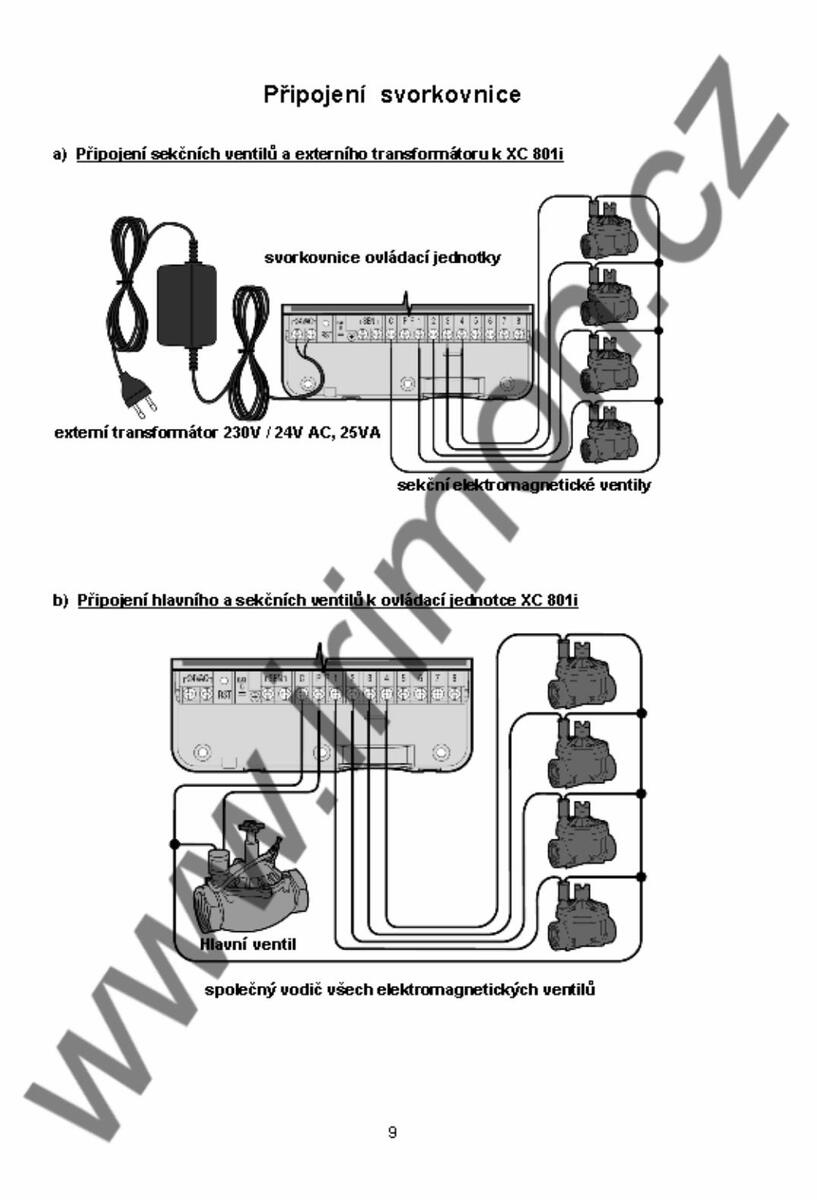

K propojení ovládací jednotky XC s elektromagnetickými ventily a příslušnými čidl výhradně zemní vodiče CYKY s průřezem 1,5mm2 (vzdálenost mezi ovládací jednotkou a neivzdálenějším elektromagnetickým ventilem do 300m) nebo 2.5mm2 (vzdálenost nad 300m). Vodiče zajistěte do svorkovnice jednotky pomocí šroubků. Vždy se ujistěte, zda je vodič ve svorkovnicí řádně připevněn. Vodiče níkdy nepřipojujte do svorkovníce v okarnžiku, kdy je příslušná sekce je pod napětím – nebezpečí zkratu!
Ovládací jednotky XC umožňují připojení pouze jednoho hlavního elektromagnetického ventilu nebo relé k ovládání černadla a až dvou sekčních elektromagn ých v výstup. Do svorkovnice hlavního elektromagnetického v vždy jen jeden elektromagnetický ventil.
Vodiče sekčních elektromagnetických ventilů se zapoju do svorkovnice s číselným označením příslušné sekce (tj. 1 – 8). Společný vodič elektromagnetických ventilů se připoluje do svorkovnice s označením C.
UPOZORNĚNÍ: K ovládací jednotce nikdy nepřipojujte současně více než tři elektromagnetické ventily (1 hlavní + 2 sekční). Současné sepnutí více než tří elektromagnetických ventilů může způsobit poškození transformátoru případně elektrických obvodů ovládací iednotky !
Připojení čidel
Ke všem ovládacím jednotkám XC je možné připojit libovolný typ čidla (srážkové MINI CLIK, RAIN CLIK, teplotní FREEZE CLIK nebo větrné WIND CLIK). Příslušné čidlo (nebo více sériově zapojených čidel) může ovládací jednotku ovlivnit
následujícími dvěma způsoby:

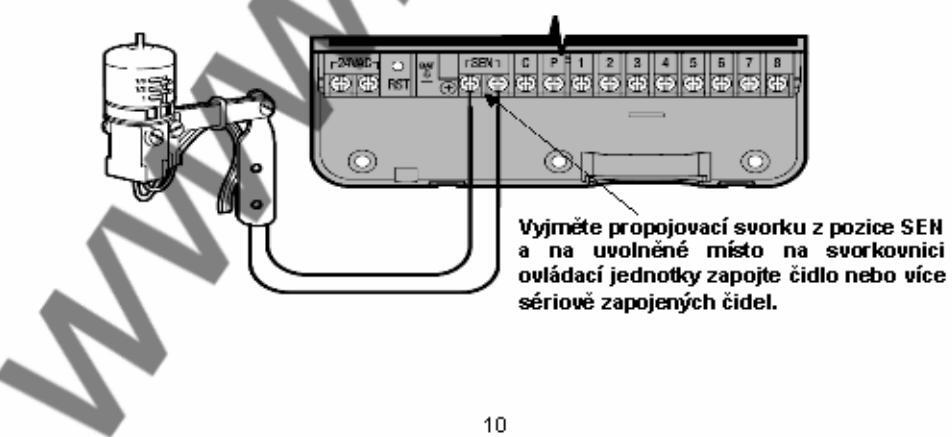

a) Všechny sekce budou pracovat s vazbou na srážkové čidlo
Vyjměte propojovací svorku z pozice SEN a na uvolněné místo na svorkovnici ovládací
jednotky zapojte čidlo. Při aktivaci čidla dojde k zablokování závlahového systému a na displeji ovládací jednotky XC se zobrazí symboly OFF a (přepínač SENSOR v poloze ZAP). Čidlo v tuto chvíli blokuje automatický režim závlahy a rovněž manuální spuštění cyklu (CYKLUS MANUÁLNĚ). Manuální spuštění jednotlivých sekcí (SEKCE MANUÁLNĚ) však lze provést.

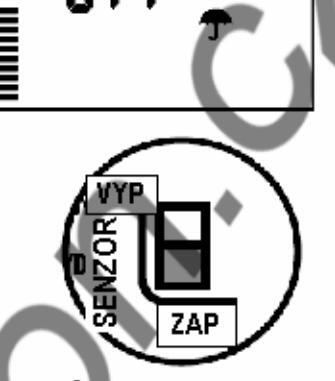

Přepnutím přepínače SENSOR do polohy VYP je čidlo vyřazeno a závlaha může být provozována trvale a v jakémkoliv režimu. V případě že není použito žádné čidlo, pozice SEN musí zůstat spojena propojovací svorkou nebo přepínač SENZOR musí být přepnut do polohy VYP.
055
Poznámka :
Pokud dojde k aktivaci čidla a následně k zablokování závlahy v průběhu závlahového cyklu, nebude již tento cyklus opět obnoven a to ani v případě deaktivace čidla. Závlaha bude aktivní až v následujícím cyklu.
Tohoto způsobu nastavení čidla je vhodné použít v případech, kdy všechny sekce budou pracovat s vazbou na srážkové čidlo.
Pouze některé sekce budou pracovat s vazbou na čidlo, ostatní budou pracovat bez vazby na čidlo

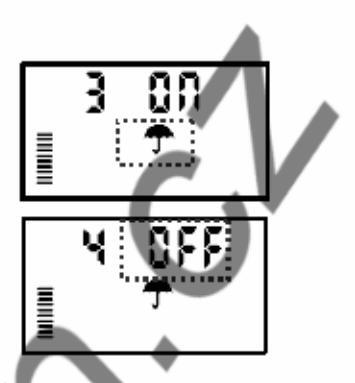

Čídlo na svorkovnici ovládací jednotky zůstává zapojeno do pozice SEN, propojovací svorku odstraňte. Při aktivaci čídla dojde k zablokování pouze některých elektromagnetických ventilů. Ostatní ventily jsou trvale v provozu bez ohledu na čídlo. Toto je možné díky tomu, že ovládací jednotky XC jsou jako první ovládací jednotky Hunter vybaveny funkcí programovatelného zablokování čídla pouze pro určítou konkrétní sekci nebo pro vybranou skupinu více sekcí. Při aktivaci čídla nedojde k zablokování závlahy u sekcí, na kterých nastavíte vypnutí funkce čídla. Tyto sekce jsou trvale v provozu bez ohledu na stav čídla.
Více viz. Programování ovládací jednotky - Programovatelná funkce čidla.
Přestože dojde k zablokování závlahy na těch sekcích, kde je toto programovatelnou funkcí čidla nastaveno, svorky pro ovládání hlavního elektromagnetického ventilu (resp. pro relé ovládající čerpadlo) zůstávají po celou dobu závlahového cyklu trvale pod napětím !!
Toto je nutné si uvědomit především u systémů, kde zdrojem tlakové vody je čerpadlo, které je spínané pouze elektrickým relé na základě pokynu od ovládací jednotky, a kde není další ochrana čerpadla před přetlakováním (např. tlakový spínač nebo pojistný ventil).
Tohoto typu nastavení funkce čidla se využívá zejména tehdy, kdy část závlahy pracuje v závislosti na čidle a zbytek trvale bez čidla (např. závlaha rostlin umístěných pod střechou, ve skleníku, apod.).
Programování ovládací jednotky
Programování ovládací jednotky XC se provádí pomocí ovládacích tlačítek umístěných v pravé horní části ovládacího panelu a hlavního otočného ovladače pro přepínání funkcí uprostřed ovládacího panelu.
- 1. Nastavení aktuálního času a kalendářních dat
- Otočný přepínač nastavte do polohy ODATUM A ČAŠ
- tlačítkem
Pomocí tlačítka přejděte na nastavení dne v měsíci.
Tlačítkem rebo nastavte aktuální den v měsíci a pomocí tlačítka přejděte na nastavení zobrazení časového formátu (AM / PM, 24 Hod).
Tlačítkem en nebo en zadejte požadovaný časový režim AM/PM nebo 24HR a stiskněte tlačítko , tím přejdete na nastavení hodin.
- Stisknutím tlačítka 💶 nebo 📼 nastavte aktuální hodinu a stiskněte tlačítko 🕨, pomocí kterého přeidete na nastavení minut.
- Tlačítkem 💶 nebo 🚍 nastavte minuty.
- Po nastavení aktuálních údajů přepněte otočný ovladač do polohy REŽIM AUTO, tím dojde k uložení všech naprogramovaných údajů. Displej ovládací j otky zobrażuje i aktuální čas a zvolený časový režim.
2. Nastavení startovacích časů
- Otočný ovladač nastavte do polohy STARTOVACÍ ČASY
- Tlačítkem eno zvolte program (ovládací jedno umožňují nastavení čtvř startovacích časů pro kaž
- Tlačítkem 🔚 nebo 🖶 nastavte první startovací č (nastavení probíhá v intervalu 15 min.) a pomocí tlačítka přejděte k nastavování dalšího startovacího času.
- Stejným způsobem nastavte ostatní startovací časy. Pokud chcete nastavit startovací časy také pro další program (např. B), stiskněte tlačítko GRO a postupujte stejným způsobem jako v programu A.
Po nastavení všech startovacích časů přepněte ovladač do polohy REŽIM AUTO.
Poznámka :
Pojmem startovací čas se rozumí okamžik, kdy odstartuje závlahový cyklus všech sekcí v pořadí a délkách nastavených v bodě 4. Jednotlivé sekce na sebe automaticky navazují v pořadí 1 až 8 a délka celého cyklu je dána součtem všech nastavených sekcí. Číselné označení 1 až 4 před startovacím časem označuje pak jeho pořadí a nikoliv číslo sekcel
- Mazání startovacích časů 3.
- Otočný ovladač nastavte do polohy Cstantovací časy.
- lačítkem 🛲 zvolte program ve kterém chcete provést startovacích časů.
-
🕨 zvolte startovací čas který má být vymazán.
- tkem 📰 nebo 📰 nastavte na displeji symbol OFF případě 24HR volby tento symbol následuje po 23:45)
vymazání startovacích časů přepněte otočný ovladač do polohy REŽIM AUTO.
Nastavení délky závlahy pro jednotlivé sekce
- Otočný ovladač nastavte do polohy X DÉLKA ZÁVLAHY.
- Tlačítkem eno zvolte program (A,B nebo C).
- Tlačítkem nebo nastavte délku závlahy pro sekci č.1 a stiskněte tlačítko čas se nastavuje ve formátu hod: min, například 0:06 6 minut
- Délku závlahy pro jednotlivé sekce lze nastavit v rozmezí 0 min - 4 hod. (krok nastavení v intervalu 0 min. – 2 hod. v minutových krocích, v intervalu 2 hod. – 4 hod. v krocích po 10 min.)
- Stejným způsobem nastavte délku závlahy pro ostatní sekce.
- Pokud chcete nastavit délku závlahy pro další program (např. B), stiskněte tlačítko a postupujte stejným způsobem jako v programu A.
- U sekcí, které nemají být v daném programu spuštěny, nastavte délku závlahy 0:00.
- Po nastavení aktuálních údajů přepněte otočný ovladač do polohy REŽIM AUTO.
Příklad nastavení délky doby závlahy pro jednotlivé sekce :
Nastavení DĖLEK ZÄVLAHY
- a) PROGRAM A :
- Sekce 1 doba závlahy 3 min.
- Sekce 2 doba závlahy 4 min. 0:
- Sekce 3 doba závlahy 2 min. 0:0.
- Sekce 4 doba závlahy 0 min. 0:00
b) PROGRAM B;
- Sekce 1 doba závlahy 0 min. 0:00
- Sekce 2 doba závlahy 4 min. 0:04
- Sekce 3 doba závlahy 2 min. 0:02
- Sekce 4 doba závlahy 0 min. 0:00
- c) PROGRAM
- Sekce 1 doba závlahy 0 min. 0:00
- Sekce 2 doba závlahy 6 min. 0:06
- Sekce 3 doba závlahy 0 min. 0:00
- Sekce 4 doba závlahy 10 min. 0:10
Nastavení STARTOVACÍCH ČASŮ
- a) PROGRAM A :
- Startovací časy : 8.00 19:00
- b) PROGRAM B:
- Startovací časy : 10:00
- c) PROGRAM C:
- Startovací časy : 22:15
( max. 4 startovací časy / program
( max. 4 startovací časy / program
( max. 4 startovací časy/ program )
Výsledné nastavení průběhu závlahy
- Sekce 1 doba závlahy 2×3 min., program A (závlaha proběhne v čase 8:00-8:03, 19:00-19:03)
- Sekce 2 doba závlahy 2×4 min.,1×4 min.,1×6 program A, B,C (závlaha proběhne v čase 8:03-8:07, 10:00-10: 19:03-19:07, 22:15-22:21)
- Sekce 3 doba závlahy 2×2 min., 1×2 min., program A, B (závlaha proběhne v čase 8:07-8:09, 10:04-1) 19:07-19:00)
- Sekce 4 doba závlahy 1×10 min, program C (závlaha proběhne v čase 22:21-22:31)
3.07–0.09 3 9 min. celkem 10:00 ( B ) 10:00–10:04 10:04–10:06
6 min. celkem
19:00 (A) 19:00-19:03 19:03-19:07 19:07-19:09 9 min. celkem
22:15 (C) 22:15-22:21 2 22:21-22:31 4 16 min. celkem
Poznámka:
Ovládací jednotka XC neumožňuje provoz v režimu překrývajících se programů. Pokud dojde k chybnému nastavení a programy se překrývají, neproběhnou všechny závlahové cykly. Je-li z nějakého důvodu nutné použít překrývající se programy, je možné v takovém případě použít ovládací jednotky, které tuto funkci mají, např. ovládací jednotka ICC, která umožňuje souběh kteréhokoliv programu s programem D. Další možností je použítí ovládací jednotky ACC. Tato jednotka může spustit ) více programů současně, počet programů je omezen jenom velikostí vodního zdroje.
Zkontrolujte, zda nedochází u jednotlivých programů k překrývání závlahových cyklů!
5. Volba závlahového kalendáře
Ovládací jednotky XC umožňují provozování závlahového systému ve třech vůzr dlouhodobých režimech prokaždý z programů A, B, C.
- Týdenní závlahový kalendář pevné nastavení závlahových dnů v týdnu v ro jednoho až sedmi dnů.
- Závlaha jen v sudých nebo jen v lichých dnech .
- Závlahový interval v rozmezí 1 31 dní.

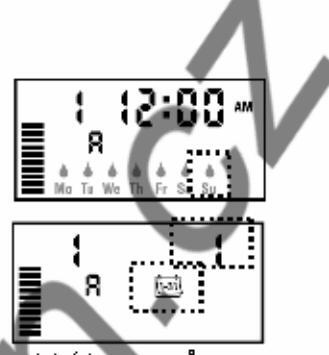

5.1 Týdenní závlahový kalendář
- Otočný přepínač nastavte do polohy 🖸 závlahový Kalendář.
- Tlačítkem encounter program (A, B, C).
- Tlačítkem + nebo = nastavte dny ve kterých požadujete závlahu (MO – SU, tj. pondělí - neděle) + nastavuje den závlahy (zobrazeno) ruší den závlahy (zobrazeno)
- Stisknutím tlačítka
- Ve dnech, u kterých je zobrazen symbol ), bude probíhat závlaha, v ostatních dnech bude závlaha zablokována - symbol
- Stiskněte tlačítko @ a stejným způsobem postupujte u ostatních programů. Po nastavení aktuálních údajů přepněte otočný ovladač
- Po nastaveni aktualnich udaju prepnete otocny ovladac do polohy REZIM AUTO.
Příklad nastavení týdenního závlahového kalendáře:
| * * | závlaha bude probíhat každý den |
|---|---|
| ↓↓@↓↓@↓ |
závlaha bude probíhat każdy den
mimo středu a sobotu |
5.2 Nastavení sudých nebo lichých závlahových dnů
- Otočný ovladač nastavte do polohy Dzávlahový Kalendáň
- Tlačítkem energy zvolte program (A, B, C).
- Tlačítkem > nastavte blikající kurzor na pozici SU (neděle).
- Stiskněte ještě jednou tlačitko > a na displeji se zobrazí symbol > Odd 1,3...29 - závlaha bude probíhat pouze v lichých dnech.
- Pokud chcete aby závlaha probíhala pouze v sudých dnech, stiskněte ještě jednou tlačítko a na displeji se zobrazí symbol Even 2,4...30.
- Pro návrat k nastavení lichých dnů stiskněte tl. 4
- Nyní stiskněte tlačítko ono a stejným způsobem postupujte u ostatních programů.
- Po nastavení sudých a lichých dnů u všech programů otočte ovladač do polohy REŽIM AUTO.
1. n e
V případě nastavení lichých dnů je každý 31. den v měsíci a 29. únor zablokován, aby nedošlo k závlaze dva dny za sebou.
16
5.3 Nastavení závlahového intervalu
- Otočný ovladač nastavte do polohy 🖸 ZÁVLAHOVÝ KALENDÁŘ.
- Tlačítkem @ zvotte program (A, B, C).
- Tlačítkem
- Nyní třikrát stiskněte tlačítko ▶ až se na displeji zobrazí symbol [⊡] a blikající číslice vyjadřující velikost závlahového intervalu.
- Tlačítkem nebo
- Nyní stiskněte tlačítko mo a stejným způsobem postupujte u ostatních programů.
- Po nastavení závlahového intervalu u všech programů otočte ovladač do polohy REŽIM AUTO.
6. Závlaha s vazbou na čidlo
- Otočný ovladač nastavte do polohy REŽIM AUTO.
- Displej zobrazuje aktuální časový údaj, zvolen časový režim a aktuální den v týdnu.
- Přepínač SENZOR přepněte do polohy ZAP.
- Závlaha bude probíhat automaticky dle nastavených časů, v případě aktivace některého z čidel dojde k zablokování závlahy a na displeji se zobrazí nápis OFF a symbol
- Otočný ovladač nastavte do polohy REŽIM AUTO.
- Displej zobrazuje aktuální časový údaj, zvolený časový režim a aktuální den v týdnu.
- Přepínač SENSOR nastavte do polohy VYP.
- Závlaha bude probíhat automaticky dle nastavených časů, v případě aktivace některého z čidel nedojde k zablokování závlahy.
8. Zablokování závlahy
- Otočný ovladač nastavte do polohy DOČASNĚ VYPNUTO (B)
- Na displeji ovládací jednotky se po ovou vterinacn zobrazí nápis OFF a symbol ().
- Systém je trvale zablokován do doby než přepnete ovladač zpět do polohy REŽIM AUTO.
9. Časové blokování ovládací jednotky
Ovládací jednotku XC je možné dočasně zablokovat po dobu 1 – 7 dní.
- Otočný ovladač nastavte do polohy načasně vypnuto 🕅
- Na displeji ovládací jednotky se po ανου vterinach zobřazí nápis OFF a symbol (Π)
- Tlačítkem 🖶 nebo 🧮 zadeite počet dnů v intervalu od jedné do sedmi po které bude ovládací jednotka zablokována
- Vpravo od nápisu OFF bude blikat číslo 1 až 7, např. OFF a dále symboly 🖼 a (P).
- Otočný ovladač nastavte zpět do polohy REŽIM AUTO.
- Displej ovládací jednotky zobrazuje symbol OFF, číslo vyjadřující počet dní blokování závlahy (v našem případě OFF 1 – závlaha se přepne do automatického režimu po uplynutí jednoho dne) a symboly 🔤 a 🕐.
- Pro okamžité zrušení časového blokování otočte ovladač na několik vteřin do polohy DOČASNĚ VYPNUTO (P) a poté jej vratte zpět do polohy REŽIM AUTO
10. Procentuální změna nastavených závlahových časů
Ovládací jednotky XC umožňují procentuální změnu nastavených dat (délky závlahy pro jednotlivé sekce) v rozmezí 10 až 150 %. Tato funkce umožňuje např. v podzimních měsících útlum závlahy nebo naopak v letních měsících prodloužení doby závlahy bez zásahu do naprogramovaných dat. Procentuální změna je společná pro všechny programy (A, B, C).
- Otočte ovladač do polohy sezónní změna nastavení 2
- Tlačítkem 💶 nebo 🚍 zadejte procentuální změnu o závlahy pro všechov sekce
- Stisknutím tlačítka 💶 nebo 드 měnite procenta v rozmezí 10 – 150 %. Každá jednotlivá čárka ve sloupci představuje 10 %.
11. Manuální spuštění jednotlivých sekcí
- Otočný ovladač nastavte do polohy SEKCE MANUÁLNĚ 🖑
- Tlačítkem 🕨 nastavte číslo požadované sekce.
- Tlačítkem 📭 nebo 🧰 nastavte délku závlahy v rozmezí 0 min 4 hod. (krok nastavení v intervalu 0 min. 2 hod. v minut. krocích, v interv. 2 hod. 4 hod. v krocích po 10 min.)
- Otočný ovladač nastavte do polohy REŽIM AUTO.
- Na displeji se zobrazí číslo spuštěné sekce, odpočet doby závlahy a blikající symbol 🗓 Závlaha se spustí bez vazby na čidlo, tedy i v případě,
- když je v automatickém režimu čidlem blokována.
cete-li závlahu manuálně spuštěné sekce ukončit dříve, přepněte otočný ovladač na plik vteřin do polohy dočasně vypauto (()) a pro pokračování v programu nastaveném ovládací jednotce jej přepněte zpět do polohy REŽIM AUTO.
12. Manuální spuštění závlahového cyklu
- Otočný ovladač nastavte do polohy. cyku us manuál ně 🖑
- Tlačítkem 🚥 zvolte program (A, B, C).
- Pomocí tlačítka 💶 nebo 🧰 nastavte číslo sekce, od které má být cyklus spuštěn (chcete-li spustit celý cyklus, ponechte číslo 1).
- Otočný ovladač nastavte do polohv RFŽIM AUTO
- Závlaha nebude spuštěna, pokud je čidlo aktivní a na displeji se zobrazí OFF a
- Přejete-li si přesto závlahu spustit, přepněte přepínač SENZOR do polohy VYP (čidlo ie výřazeno a závlaha může být provozována trvale a v jakémkoliv režimu – viz, kapitola Připojení čidel).
- Pokud závlaha čidlem blokována nebude, na displeji se zobrazí číslo první spuštěné. sekce, odpočet doby závlahy a blikající symbol 🛱 .
- Postupně budou spuštěny všechny sekce po dobu nastavenou v ovládací jednotce dle příslušného programu.
- Chcete-li závlahu ukončit dříve než uplyne celý cyklus, přepněte otoč ný ovladač na několik vteřin do polohy bočasně vypnuto (?) a pro pokračování v programu nastaveném v ovládací jednotce jej přepněte zpět do polohy REŽIM AUTO.
13. Nastavení vlastního závlahového cyklu
- Otočný ovladač nastavte do polohy CYKLUS MA
- Tlačítkem 🕨 nastavte číslo požadované sekce a tlačítkem 💶 nebo ⊑ nastavte délku závlahy pro příslušnou sekci.
- Stejným způsobem postupuite u dalších sekcí
- Pomocí tlačítka 🕨 nastavte číslo sekce, od které má být cyklus spuštěn (chcete-li spustit celý cyklus, ponechte číslo 1).
- Otočný ovladač nastavte do polohy REŽIM AUTO . Závlaha nebude spuštěna pokud je čídlo aktivní a na displeji se zobrazí OFF a T
- Přejete-li si přesto závlahu spustit, přepněte přepínač SENZOR do polohy VYP (čidlo je vyřazeno a závlaha může být provozována trvale a v jakémkoliv režimu – viz. kapitola Připojení čidel, str.11).
- Pokud závlaha čidlem blokována nebude, na displeji se zobrazí číslo první spuštěné sekce, odpočet doby závlahy a blikající symbol 🖞 .
- Postupně budou spuštěny všechny sekce po dobu nastavenou v ovládací jednotce dle
- Vašeho aktuálního nastavení. Chcete-li závlahu ukončit dříve, než uplyne celý cyklus, přepněte otočný ovladač na několik vteřin do polohy occasně vypruto (2) a pro pokračování v programu nastaveném v ovládací jednotce jej přepnéte zpět do polohy REŽIM AUTO.
- Po ukončer manuálně spuštěného vlastního závlahového cyklu se ovládací jednotka automaticky vrátí k původnímu programu nastaveném v bodě č. 4.
romě běžných uživatelských funkcí umožňují ovládací jednotky XC využití dalších sedmi nadstandardních režimů. Tyto režimy jsou určeny především pro náročné systémy a pokročilé uživatele.
Jejich využití doporučujeme teprve po dokonalém zvládnutí všech běžných uživatelských funkcí.
14. Zrychlené manuální spuštění závlahového cyklu nebo sekce
- Otočný ovladač přepněte do polohy REŽIM AUTO.
- Stiskněte tlačítko 🕨 a ponechte je stisknuté po dobu minimálně dvou vteřin.
- Tlačítko V uvolněte, časový údaj na displeji ovládací jednotky začne po dobu dvou vto blikat, nyní můžete tlačítkem (TD) nastavit program A, B nebo C a tlačítky (T) (T)
- Po uplynutí dvou vteřin od posledního stisknutí tlačítka se spustí automaticky závlah první nastavené sekce, na displeji bude zobrazeno číslo probíhající sekce, označení běžícího programu, odpočet doby závlahy a blikající symbol probíhající závlahy #.
- Tlačítky I nebo I je možné i během závlahy měnit její délku.
- Závlaha nebude spuštěna pokud je čidlo aktivní a na displeji se zobrazí OFF a T.
- Přejete-li si přesto závlahu spustit, přepněte přepínač SENZOR do polohy VYP (čidlo je vyřazeno a závlaha může být provozována trvale a v jakémkoliv režimu – viz kapitola Připojení čidel).
- Chcete-li závlahu ukončit dříve, než uplyne celý cyklus, přepněte otočný ovladač na několik vteřin do polohy a pro pokračování v programu nastaveném v ovládací jednotce zpět do polohy REŽIM AUTO.
15. Trvalé zablokování závlahy v týdenním kalendář
Ovládací jednotky XC umožňují trvalé zablokování libovolného dne v týdnu a to i v případě, že na tento den připadá závlahový interval nebo sudý či lichý závlahový den.
Toto zablokování se nastavuje tehdy, pokud využíváte závlahový interval nebo sudé či liché dny a zároveň požadujete, aby např. v sobotu z důvodu sekání trávy neprobíhala závlaha.
- Otočný ovladač nastavte do polohy Ozávlahový Kalendář.
- Na displeji se zobrazí symboly týdenního kalendáře (MO až SU a), případně ())
- Tlačitkem Inastavte blikající kurzor na pozici SU.
- Následně tlačítko stiskněte ještě třikrát a na displeji se zobrazí symbol 3 a blikající číslice 1.
- Tlačítkem I zvolte program (A, B nebo C) a následně začne blikat symbol prvního dne v týdnu (MO - pondělí).
- Nyní tlačítkem , Inebo Panastavte blikající kurzor na den v týdnu, ve kterém má být závlaha zablokována. Stiskněte tlačítko Pana nad označením dne v týdnu
- Stiskněte tlačítko a a nad označením dne v týdnu se zobrazí symbol označující den bez závlahy ()).
- Tímto způsobem je možné označit i více dnů v týdnu.
- Automatická závlaha je v takto označených dnech trvale zablokovaná a to i v případě, že na tento den připadá závlahový interval nebo sudý či lichý závlahový den !!
V našem případě tedy automatická závlaha nepůjde za žádných okolností v sobotu.
Po nastavení trvalého blokování závlahy v týdenním kalendáři u prvního programu
stiskněte tlačítko en pro zablokování i v dalších programech.
o nastavení trvalého blokování závlahy v týdenním kalendáři ve všech programech, kde ste chtěli toto nastavení učinit, otočte hlavní ovladač zpět do polohy REŽIM AUTO.
16. Programová pauza mezi sekcemi
Mezi spouštěním jednotlivých sekcí umožňují jednotky XC nastavit pauzu v rozme 0 vteřin – 4 hodiny. Nastavení probíhá v intervalu 0 sec. – 1 min. ve vteřinových krocíc v intervalu 1 min. – 2 hod. v minutových krocích a v inter. 2 hod. – 4 hod. v krocích po 10 min.
- Otočný ovladač nastavte do polohy REŽIM AUTO.
- Stiskněte a držte stlačené tlačítko
- Uvolněte tlačítko a a na displeji se zobrazí blikající údaj 00, který vyjadřuje délku programové pauzy mezi sekcemi ve vteřinách.
- Tlačítkem 🚹 nebo 🥅 zadejte délku pauzy mezi sekcemi.
- Nastavení probíhá v intervalu 0 sec. 1 min. ve vteřinových krocích.
- Po údaji 59 (vteřin) následuje přechod do formátu hod: min a to 0:01 a nastavování pokračuje v intervalu 1 min. – 2 hod. v minutových krocích až do hodnoty 2:00.
- Po údají 2:00 (2 hodiny) nastavování pokračuje v intervalu 2 hod. 4 hod. v krocích po 10 min., tj. 2:10, 2:20 až 4:00 což je maximální délka programové pauzy mezi sekcemi.
- Nastavená délka programové pauzy mezi sekcemi je společná pro všechny programy a všechny sekce.
- Po nastavení programové pauzy mezi sekcemi přepněte otočný ovladač do polohy REŽIM AUTO.
Symbol "00" až "59" zobrazuje nastavení pauzy ve vteřinách. Symbol "0:01" až "4:00" zobrazuje nastavení pauzy v minutách a hodinách.
Nastavování pauzy v délce od 1 vteřiny do 1 minuty probíhá ve vteřinových krocích. Nastavování pauzy v délce od 1 minuty do 2 hodin probíhá v minutových krocích. Nastavování pauzy v délce od 2 hodin do 4 hodin probíhá v desetiminutových krocích.
V případě využití této funkce dojde mezi ukončením jedné sekce a spuštěním druhé k pauze, která umožní například doplnění slabého zdroje vody a bude odpočítávána na displeji ovládací jednotky. Během programové pauzy zůstává hlavní ventil (relé čerpadla) prvních cca 15 vteřin otevřen pro snadnější uzavření sekčního elektromagnetického ventilu.
Pokud ovládaci jednotka přímo ovládá relé čerpadla, je nutné systém doplnit pojistným ventilem nebo tlakovým spínačem, který zabrání přetlakování rozvodu během prvních cca 15-ti vteřin programové pauzy, kdy je čerpadlo ještě v provozu!
17. Programovatelná funkce čidla
Ovládací jednotky XC jsou vybaveny funkcí programovatelného zablokování čidla pouze pro určitou konkrétní sekci nebo pro vybranou skupinu více sekcí.
Při aktivaci čídla nedojde k zablokování závlahy u sekcí, na kterých nastavíte vypnutí funkce čidla. Ostatní sekce jsou trvale v provozu s vazbou na čidlo.
Otočný ovladač nastavte do polohy REŽIM AUTO. Stiskněte a držte stlačené tlačítko 📼 a současně otočte ovladač do polohy @startovaci časy .
- Uvolněte tlačítko 📼 a na displeji se zobrazí blikající symbol. 🕈 nad ním nápis ON a vlevo číslo sekce.
- Tlačítkem ∮nebo ▶ nastavte číslo sekce pro kterou chcete provádět nastavení funkce čidla.
- Nyní tlačítkem 📻 nebo 📻 nastavte funkci čidla a to následujícím způsobem:
Nastavuje deaktivaci funkce čidla pro příslušnou sekci. displei zobrazuje OFF.
Nastavuje aktivaci funkce čidla pro příslušnou sekci. displei zobrazuje ON.
Poznámka:
Z výroby je programovatelná funkce čidla u všech sekcí nastavena na ON tj. že při aktivaci čidla je zavlažování přerušeno. Displej zobrazuje ON a závlaha bude probíhat v závislosti na
- Po nastavení funkce čidla u první sekce tlačítky 🕨 nebo Anastavte číslo další sekce a postupuite obdobně
- Nastavení funkce čidla u dané sekce je shodné pro všechny programy (A, B, C).
- Po nastavení funkce čidla u všech sekcí přepněte ovladač zpět do polohy REŽIM AUTO.
- Pokud nyní dojde k aktivaci čidla a k závlaze na sekci, n které je nastavena deaktivace čidla, závlaha proběhne a po celou její dobu budou na displeji zobrazeny blikající symboly
Poznámka :
Deaktivací funkce čidla pro příslušnou sekci (displej zobrazuje OFF) se rozumí, že závlaha na této sekci proběhne i přesto, že srážková výška na čidle dosáhla aktivační, ti, rozpínací hodnotu (např. u čidla MINI-ČLIK se jedná o minimální srážkovou výšku 3 mm) a přepínač SENZOR je přepnut do polohy ZAF
Přepínač SENSOR zůstává v tomto případě přepnut do polohy ZAP a na displeji ovládací jednotky se zobrazuje symbol aktivace čidla.
Tohoto typu nastavení se používá zejména tehdy, kdy část závlahy pracuje v závislosti na čidle a zbytek trvale bez čidla (např. závlaha rostlin umístěných pod střechou, ve skleníku, apod.).
Přest ože dojde k zablokování závlahy na sekcích, kde je toto programovatelnou funkcí čidla nastaveno, svorky pro ovládání hlavního elektromagnetického ventilu resp. pro relé ovládající čerpadlo) zůstávají po celou dobu závlahového cyklu ood napětím !
Toto je nutné si uvědomit především u systémů, kde zdrojem tlakové vody je čerpadlo, které je spínané pouze elektrickým relé na základě pokynu od ovládací jednotký a kde není další ochrana čerpadla před přetlakováním (např. tlakový spínač nebo pojistný ventil)!
Příklad běhu závlahy u ovládací jednotky XC 801 s nastavenou proprat funkcí čidla:
Pro jednoduchost příkladu je na všech sekcích nastavena stejná délka závlahv 1 celkem 80min. Na sekcích č. 2, 3 a 4 je nastaveno programovatelné vypnutí čidla (OF
Před plánovaným automatickým zahájením závlahy došlo k přeháňkám, které dosažení srážkové výšky pro aktivaci čidla. Automatické zahájení závlahy se nastaveno na 22 hod. Protože čidlo je stále zablokováno, závlaha na sekci č. 1 nej svorky pro ovládání hlavního elektromagnetického ventilu (resp. pro relé ovládající čerpad ale zůstávají po celou dobu závlahového cyklu pod napětím!
Ve 22:10 následují s desetiminutovými intervaly sekce č. 2. 3 a 4. které obsluhují závlahu ve skleníku a proto na ně stav čidla nemá vliv. Závlaha proběhne.
Ve 22:40 přichází na řadu sekce č. 5. ovšem čidlo dosud blokuje a proto závlaha této sekce neprobíhá, ale svorky pro ovládání hlavního elektromagnetického ventilu (resp. pro relé ovládající čerpadlo) zůstávají po celou dobu cyklu pod papětím!
Ve 22:45 konečně dochází k vyschnutí čidla, které okamžitě přestává blokovat zavlažování a proto se ihned spouští závlaha sekce č. 5 ve zbývajícím čase pěti mir
Následují ostatní sekce č. 6, 7 a 8 dle nastavených délek.
Totéž platí i pro přerušení závlahy, kdy čidlo reaquje až v průběhu již započaté závlahy.
V případě nastavení dlouhého závlahového cyklu, kdy dolde na začátku závlahy k aktivaci čidla a zablokování sekcí, kde je to programovatelnou funkcí čidla umožněno a ještě před vypršením závlahového cyklu dojde k opětné deaktivaci čidla, závlaha je znovu obnovena.
18. Vložení a vyvolání programu z trvalé záložní paměti
Další funkcí, kterou jsou ovládací jednotky XC vybaveny je možnost vložení nastaveného závlahového programu (resp. všech závlahových programů A, B i C) do trvalé záložní beznapěťové paměti. Programy vložené do této paměti zůstávají v ovládací jednotce uloženy i v případě dlouhodobého výpadku elektrického proudu trvajícího déle než jeden měsíc. Při výpadku napájení delším než jeden měsíc totiž u ovládacích jednotek XC dochází k samočinnému odpojení 3V záložní baterie z důvodu zabránění jelímu vybití, např. během zimního období.
Programy vložené do trvalé záložní beznapě ťové paměti tedy zůstávají k dispozici i po uplynutí zimního období při jarní aktivaci závlahového systému. Tím instalačním firmám odpadají starosti se vzpomínáním nebo s dohledáváním záznamů o podobě závlahového programu na každé zahradě.
Vložení aktuálního závlahového programu (resp. všech závlahových programů) do trvalé záložní beznapěťové paměti se provádí následujícím způsobem:
- Otočný ovladač nastavte do polohy REŽIM AUTO.
- Stiskněte a min. 5 vteřin držte stlačená tlačítka 🖶 a 🚥 . Po uplynutí 5 vteřin tlačítka pustte a vlevé horní části displeje ovládací jednotky se objeví symbol - který se okamžitě začne přesouvat na pravou stranu displeje ovládací iednotky.
- Po přes inutí symbolu \Xi na pravou stranu displeje ovládací jednotky, zůstane tento po eřin stát a následně se displej přepne do základního stavu, kdy zobrazuje ový údaj
- uální závlahový program (resp. všechny závlahové programy) uložen do trvalé žní beznapěťové paměti.
vložený program (resp. programy) zůstává v trvalé záložní beznapěťové paměti dací jednotky uložen i po provedení resetu ovládací jednotky (viz. kapitola Vymazání ech naprogramovaných dat - reset ovládací jednotky).
- Program uložený v trvalé záložní beznapěťové paměti není možné jednoduše vym ale pouze přehrát (přemazat) nově uloženým programem.
- Pokud se nastavení aktuálního programu (resp. programů) liší od programu (resp. programů) uloženého v trvalé záložní beznapěťové paměti, nemá tento žádný vliv program právě používaný ovládací jednotkou.
Obnova závlahového programu (resp. všech závlahových programů) z trvalé záložní beznapěťové paměti se provádí následujícím způsobem:
- Otočný ovladač nastavte do polohy REŽIM AUTO.
- Stiskněte a min. 5 vteřin držte stlačená tlačítka ES a RO
- Po uplynutí 5 vteřin tlačítka pustle a v pravé horní části dist ovládací jednotky se objeví symbol
- Po přesunutí se symbolu na levou stranu displeje ovlá jednotky, zůstane tento po nekolik vteřin stát a následně se dis přepne do základního stavu, kdy zobrazuje aktuální časový údaj.
- Nyní je závlahový program (resp. všechny závlahové programy) vyvolán z trvalé záložní beznapěťové paměti.
- Takto vyvolaný program lze nyní upravovat obvyklým způsobem, nebo je možné jej ponechat v původním nastavení pro okamžité řízení chodu automatického závlahového systému.
Při všech operacích s trvalou záložní beznapěťovou pamětí je nutné vložení 3V záložní lithiové baterie, resp. odstranění izolačního proužku, který zabraňuje samovybití baterie. Přítomnost sítového napájení 230V AC není v tomto případě nezbytná.
19. Testovací program elektrických obvodů a displeje ovládací jednotky (zrychlený)
- Otočný ovladač přepněte do polohy REŽIM AUTO.
- Na ovládacím panelu jednotky stiskněte současně tlačítka 🖪 💶 🕨 🖣
- Na displeji se zobrazí všechny znaky a symboly, které displej podporuje (plný displej) viz. kapitola Displej, funkce a ovládací prvky.
- Stiskněte tlačítko 📰
- Ovládací jednotka začne postupně testovat elektrické obvody jednotlivých sekcí a to od sekce číslo 1 až po číslo nejvyšší sekce (dle typu ovládací jednotky – 2, 4, 6 nebo 8 sekcí).
- Sokoj, zastovací program elektrických obvodů a displeje ovládací jednotky se spustí bez vazby na čidlo, tedy i v případě, když je závlaha v automatickém režimu čidlem blokována. V průběhu testu je na displeji trvale zobrazen symbol probíhající závlahy An, číslo
- V průběhu testu je na displeji trvale zobrazen symbol probíhající závlahy a testované sekce (od č. 1 až po číslo nejvyšší sekce), označení programu (vzdy A) a symbol 0:00.
- Testují se všechny sekce bez rozdílu tedy i ty, ke kterým nejsou připojeny elektromagnetické ventily (cívky).
- Testování každé sekce trvá cca 1 vteřinu a proto nedochází k otevření elektromagnetických ventilů, pokud si přejete otestovat také postříkovače, postupujte dle kapitoly Standardní testovací program.
Pokud je elektrický obvod sekce v pořádku, zobrazuje se na displeji vpravo od čísla estované sekce symbol 0:00 .
- Pokud se na sekci vyskytne závada (např. zkrat v obvodu sekčního elektromagnetické ventilu, zkrat v cívce sekčního elektromagnetického ventilu), zobrazí se na disk vpravo od čísla testované sekce symbol Err.
- Testovací program pokračuje dále a, pokud je následující sekce v pořádku, symbol se změní na symbol 0:00.
- Číslo sekce v poruše si zapamatujte a postupujte dle instrukcí v kapitole Nejčastější chyby a jejich řešení.
- Pokud se na displeji hned při zahájení testovacího programu elektrických obvodů zobrazí P Err a následně cca po 1 vteřině OP Err, znamená to poruchu v obvodů hlavního elektromagnetického ventilu, resp. relé čerpadla (např. zkrat v kabelovém vedení, zkrat v cívce hlavního elektromagnetického ventilu, zkrat ve vinutí relé čerpadla, apod.) postupujte dle instrukcí v kapitole Nejčastější chyby a jejich řešení.
20. Standardní testovací program
- Otočný ovladač přepněte do polohy REŽIM AUTO.
- Na ovládacím panelu jednotky stiskněte dlouze tlačítko
- Na displeji se zobrazí číslo sekce 1 a délka trvání závlahy 0:01.
- Tlačítko GRD pustte a okamžitě za pomoci tlačítek so nebo o nastavte délku trvání testovacího programu (lze nastavit v rozmezí 0 min - 2 hod. v minutových krocích a dále v rozmezí 2 hod. - 4 hod. v desetiminutových krocích).
- Max. délka standardního testovacího programu na jednu sekci jsou 4 hod. (displej zobrazuje 4:00), nastavování probíhá v kroku po jedné minutě do 2 hod. a dále po 10 minutách.
- Minimální délka standardního testovacího programu na jednu sekci je 1 min. (displej zobrazuje 0:01), nastavování probíhá v kroku po jedné minutě do 2 hod. a dále po 10 minutách; pokud nastavíte délku testu 0:00 testovací program neproběhne.
- Údaj o délce trvání testovacího programu (0:01 až 4:00) blikne a následně se zobrazí blikající symbol probíhající závlahy a pokud nestisknete žádné další tlačítko cca 1 vteřinu, ovládací jednotka zahájí standardní testovací program sekce č. 1.
- V průběhu testovacího programu lze měnit jeho délku za pomoci tlačítek 📭 nebo 🚍
- Standardní testovací program nebude spuštěn pokud je čidlo aktivní a na displeji se zobrazí symboly OFF a
- Přejete-li si přesto testovaci program spustit, přepněte přepínač SENSOR do polohy VYP (čidlo je vyřazeno a závlaha může být provozována trvale a v jakémkoliv režimu – viz. kapitola Připojení čidel).
- Pokud si přejete zahájit standardní testovací program od jiné než první sekce, okamžitě po uvolnění tlačitka v znovu tiskněte tlačitko v pro dosažení požadovaného čísla sekce.
- Přibližně za 1 vteřinu od dosažení požadované sekce a nastavení délky trvání (tlačítky nebo ) se standardní testovací program spustí.
- Pokud je elektrický obvod sekce v pořádku, zobrazuje se na displeji vpravo od čísla testované sekce údaj o délce testovacího programu (0:01 až 4:00) a blikající symbol probíhající závlahy
- Pokud je na sekci závada, (např. zkrat v obvodu sekčního elektromagnetického ventilu, zkrat v cívce sekčního elektromagnetického ventilu), zobrazí se na displeji číslo vadné sekce (1 až 8) a vpravo od tohoto čísla symbol Err, symbol probíhající závlahy přestane blikat.
Testovací program je při nalezení poruchy okamžitě ukončen a číslo vadné sekce (1 až 8) zůstává zobrazeno na displeji.
Pro odstranění závady na sekci v poruše postupujte dle instrukcí v kapitole Nejčastější chyby a jejich řešení.
- Pokud se na displeji hned při zahájení testovacího programu zobrazí symbol P znamená to poruchu v obvodu hlavního elektromagnetického ventilu, resp. relé če (např. zkrat v kabelovém vedení, zkrat v cívce hlavního elektromagnetickéh zkrat ve vinutí relé čerpadla, apod.) - postupujte dle instrukcí v kapitole. Nejčastější chvi a jejich řešení
- V takovém případě se testovací program ukončí a test elektrických obvodů jednotliv sekcí již neproběhne.
- Nový test spusite až po odstranění závady v obvodu blavního elektromagnetick ventilu resp. relé čerpadla
- Při poruše v obvodu hlavního elektromagnetického ventilu, resp. relé čerpadla se krom symbolu P Err na displeji po dobu cca 5 vteřin zobrazí také symbol 🗓
- Dokud symbol lina displeji svítí, ovládací jednotka obvod hlavního elektromagnetického ventilu, resp. relé čerpadla neustále testuje a, pokud porucha cca do 5 vteřin pomine, na displejí se zobrazí číslo testované sekce, údaj o délce testovacího programu (0:01 až
4:00) a blikající symbol probíhající závlahy 👖
I přesto, že porucha nemá trvalý charakter, závadu odstraňte dle instrukcí uvedených v kapítole Neičastější chvby a jejich řešení
21. Reset ovládací jednotky
Pokud požadujete, aby veškerá Várni naprogramovaná data včetně reálného času byla vymazána, postupujte následujícím způsobem:
- Otočný ovladač nastavte do polohv REŽIM AUTO
- Stiskněte současně tlačítka 💶 🕨 a 🚥 a ponechte je stisknuté.
- Po několika vteřinách stiskněte navíc ještě tlačítko reset (RST) umístěné vedle svorkovnice a držte je stisknuté min. 5 vte
- Uvolněte neiprve tlačítko reset (RST) a následně po dvou vteřinách také tlačítka
- Při správném postupu se po uvolnění všech tlačítek na displeji zobrazí původní nastavení z výroby (12:00 AM).
- Pokud se údaj 12:00 AM nezobrazí, znamená to, že vymazání paměti procesoru se nezdařilo
- Postup opakujte znovu, dokud nedojde k úplnému vymazání paměti procesoru a zobrazení údaje 12:00 AM na displeji ovládací jednotky.
Poznámka:
Poznamka: Vymazání všech naprogramovaných dat včetně paměti procesoru je vhodné použít i v případech, kdy dojde vinou chyby procesoru k zablokování závlahy či pouze některého z elektromagnetických ventilů nebo funkcí programování.
Dále je vhodné provést reset ovládací jednotky tehdy, pokud jednotka signalizovala chybu ERR 1 - 8. V případě chybového hlášení ERR je však vždy napřed nutné zjistit příčinu této chyby a následně ji odstranit
Upozornění :
Reset ovládací jednotky se netýká programu (resp. programů), které jsou uloženy v trvalé záložní beznapěťové paměti.
22. Zimní opatření
Ovládací jednotka XC-i (vnitřní provedení):
Po ukončení sezóny přepněte ovladač do polohy dočasně vypnuto (P) a odpojte s transformátor od sítě 230V.
Ovládací jednotka XC externí provedení (jednotka s transformátorem).
Po skončení sezóny přepněte ovladač do polohy dočasně vypnuto (P). Pokud je nechte připojen transformátor k síťovému napětí. Jednotka je pak v zimním obdok na teplotu která přispívá k prodloužení životnosti ovládací jednotky.
| Problém | Příčina | Řešení |
|---|---|---|
|
Displej zobrazuje
probíhající závlahu, závlaha ale neběží |
Porucha některého
z elektromagnetických ventilů, relé čerpadla nebo čerpadla. Rozvod vody bez tlaku. |
Kontrola elektromagnetických
ventilů, relé čerpadla, vinutí čerpadla, kabelových rozvodů. Kontrola tlaku vody v potrubí, ponoření sací části čerpadla pod hladinou. |
|
Displej nezobrazuje
žádné údaje. |
Výpadek el. proudu, ovládací
jednotka není vybavena záložním zdrojem 3V. |
Kontrola transformátoru a připojení
230V AC (nahození jističe, výměna pojistky), výměna záložního zdroje Reset ovládací jednotky (viz kap.15). |
|
Zobrazení času a dne
na displeji bliká. |
První připojení ovládací
jednotky k elektrické síti. Dlouhý výpadek elektrického proudu a vybití záložního zdroje. |
Nastavení aktuálního času a dne,
výměna záložního zdroje 3V. |
| Cidlo neblokuje závlahu. |
Chybné připojení čídla nebo
jeho porucha. Závlaha je spuštěna v manuálním režimu. Přepínač RAIN SENSOR v poloze BYPASS. Programovatelná funkce čidla je nastavena na OFF (automatická závlaha není čidlem ovlivněna). |
Kontrola čidla a jeho připojení,
vyjmutí propojovacího můstku ze svorkovnice. Přepněte přepínač RAIN SENSOR do polohy ACTIVE. Nastavte programovatelnou funkci čidla na ON (viz. kap. 15 Programovatelná funkce čidla). |
|
Závlaha nesepne v
automatickém režimu . |
Chybné naprogramování
startovacích časů, sekcí, dnů. Záměna režimu AM/PM Výpadek elektrického proudu. |
Kontrola naprogramování a
případná změna. Kontrola přívodu elektrického proudu. |
| 2 | 27 |
|
Neotvírá se některý z
elektromagnetických ventilů. |
Chyba v připojení
elektromagnetického ventilu. Vadná cívka (zkrat). |
Kontrola připojení
elektromagnetického ventilu. Výměna cívky elektromag. ventilu. |
|
|---|---|---|---|
|
Displej zobrazuje
symbol "ERR" 1-8. |
Porucha v obvodu
elektromagnetického ventilu 1-8 (zkrat). |
Kontrola obvodu elektromag.
ventilu. Výměna cívky elektromagnet. ventilu. Reset ovládací jednotky (viz kap.18). |
|
|
Ovládací jednotka
neumožňuje programování všech funkcí nebo zobrazuje na displeji chybné symboly. Režim závlahy neodpovídá nastavení v jednotce. |
Chyba procesoru
ovládací jednotky. |
Reset ovládací jednotky
Pokud problém přetrvává, obratte se na prodejce. |
|
|
Ovládací jednotka při
výpadku napájení 230V neudrží reálný čas. |
Záložní zdroj 3V má
nízkou kapacitu. |
Vyměňte lithiovou baterii 3V (typ
CR 2032) za novou. |
|
|
výstup – 24 V AC ~
24 V AC, max. 0,56 24 V AC, max. 0,84 (hlavní elektromagn elektromagnetické v tily napájení 24 V AC |
max. 25 VV, 1 A
A A ietický ventil + dva sekční /entily |
|
|
proud spínací I = 0,4
proud provozní Možnost připojení je elektromagnetického sekčních elektromag |
47 A max.
I = 0,23 A max. ednoho hlavního o ventilu (relé čerpadla) a max. dvou netických ventilů současně |
||
|
při provozu - 5 °C
při odstávce- 30 °C |
až +55 °C
až +70 °C |
|
|
výhradně 3V lithiov
vnitřní model - šířka vnější model - šířka |
vá plochá baterie – typ CR 2032
16,5cm, výška 14,6cm, hloubka 5cm 22cm, výška 17,8cm, hloubka 9,5cm |
|
| 28 | |||
Výrobce:
Hunter Industries Incorporated
Diamond Street 1940 920 San Marcos California, USA www.hunterindustries.com
Prodej a servis:
IRIMON, spol. s r.o.
Obchodní zastoupení HUNTER pro ČR Rožmberská 1272 198 00 Praha 9 tel.: 281 862 206, 281 868 181 fax: 281 860 228 e-mail: irimon@irimon.cz www.irimon.cz
Instalační firma:
Loading...
