Pro-C
Bewässerungssteuergeräte für den
Heimgebrauch und die Verwendung für
leichte kommerzielle Zwecke
Verschiedene Versionen für
drinnen und draussen
Benutzerhandbuch und
Installationsanweisungen
¨
BYPASS
REGENMELDER
AKTIV
MANUELL-SAMTLICHE STATIONEN
MANUELL-EINSELNE STATION
EINSTELLEN DES PUMPENBETRIEBS
ANALAGE AUS
BETRIEB
AKTUELLES DATUM/SEIT EINSTELLEN
EINSTELLEN DER BEWÄSSERUNGSSTARTZEITEN
EINSTELLEN DER STATIONSBETRIEBSZEITEN
EINSTELLEN DER BEWÄSSERUNSTAGE
INHALTSVERZEICHNIS
EINLEITUNG UND INSTALLATION
PRO-C KOMPONENTEN...............................................................................4
BEFESTIGUNG DES STEUERGERÄTES AN EINER WAND ...........................6
BEFESTIGUNG DES STEUERGERÄTES AN EINER
HAUSAUSSENWAND...................... ......................................................... 7
ANSCHLUSS DER VENTILE MIT DEM
WECHSELSTROMKREIS.................................... ...................................... 8
INSTALLIEREN VON STATIONSMODULEN .............................................. 10
ANSCHLUSS DER BATTERIE ZUR PROGRAMMIERUNG OHNE
WECHSELSTROM (OPTIONAL) ..............................................................11
ANSCHLUSS DES HAUPTVENTILS .........................................................11
ANSCHLUSS DES RELAIS ZUM STARTEN
DER PUMPE ................... .....................................................................12
ANSCHLUSS DES WETTERMELDERS
(NICHT MITGELIEFERT) .................................... ...................................13
ANSCHLUSS AN DIE ROAM FERNBEDIENUNG (NICHT MITGELIEFERT)
SOLAR SYNC ....................................................................................... 15
STROMAUSFÄLLE ................................................................................. 15
PROGRAMMIERUNG UND BEDIENUNG DES STEUERGERÄTES
GRUNDSÄTZLICHES ÜBER BEREGNUNGSANLAGEN ...............................16
ERSTELLUNG EINES BEWÄSSERUNGSZEITPLANS .................................17
BEWÄSSERUNGSZEITPLAN (BEISPIEL) .................................................18
GRUNDLAGEN DER PROGRAMMIERUNG ...............................................19
GRUNDLAGEN DER PROGRAMMIERUNG – BEISPIEL .............................19
PROGRAMMIEREN DES STEUERGERÄTS ............................................... 20
DATUM UND UHRZEIT EINSTELLEN..................................................20
PROGRAMMSTARTZEIT EINSTELLEN ...............................................21
.....14
PROGRAMMSTARTZEIT LÖSCHEN ....................................................21
STATIONSLAUFZEITEN EINSTELLEN (BEWÄSSERUNGSDAUER) .........21
BEWÄSSERUNGSTAGE EINSTELLEN ................................................. 21
PROGRAMMIEREN DES STEUERGERÄTS (FORTSETZUNG) ..................... 21
WOCHENTAGE FÜR DIE BEWÄSSERUNG AUSWÄHLEN ......................22
UNGERADE/GERADE BEWÄSSERUNGSTAGE AUSWÄHLEN ................22
BEWÄSSERUNGSINTERVALLE AUSWÄHLEN ..................................... 22
BETRIEB .......................................................................................... 23
MANUELLER BETRIEB VON EINZELNEN STATIONEN..........................23
SAISONALE ANPASSUNG ................................................................. 23
MANUELLER „ONE TOUCH“-START UND VORLAUF ...........................24
ERWEITERTE FUNKTIONEN ................................................................... 25
VERBORGENE FUNKTIONEN ..................................................................26
PROBLEMEHEBUNG UND TECHNISCHE DATEN
HILFE BEI STÖRUNGEN .........................................................................29
SPEZIFIKATIONEN .................................................................................31
FCC-HINWEIS ....................................................................................... 32
PRO-C KOMPONENTEN..........................................................................................................
12
2
3
A
11
10
8
1
7
22
5
4
9
6
18
BYPASS
REGENMELDER
AKTIV
ANALAGE AUS
MANUELL-SAMTLICHE STATIONEN
MANUELL-EINSELNE STATION
EINSTELLEN DES PUMPENBETRIEBS
BETRIEB
AKTUELLES DATUM/SEIT EINSTELLEN
EINSTELLEN DER BEWÄSSERUNGSSTARTZEITEN
EINSTELLEN DER STATIONSBETRIEBSZEITEN
EINSTELLEN DER BEWÄSSERUNSTAGE
B
13
15
16
14
17
C
21
D
23 24 25 20
A: LCD-ANZEIGE
1. Programmwähler (Selector de Programa) – Identifiziert das jeweilig
im Gebrauch befindliche Programm A, B oder C.
2. Stationsnummer – Identifiziert die aktuell ausgewählte Stationsnummer.
3. Hauptanzeige – Zeigt verschiedene Zeiten, Werte und programmierte
Information an.
4. Jahr – Identifiziert das laufende Kalenderjahr.
5. Monat – Identifiziert den laufenden Kalendermonat.
6. Tag – Identifiziert den laufenden Kalendertag.
7. Wasserlauf - Beregnungsbild zeigt an, wann Bewässerung stattfindet.
8. Tage de Woche – Identifiziert für Bewässerung oder
Nicht-Bewässerung bestimmte Wochentage.
9. Ungerade/Gerade Bewässerung – Identifiziert die Auswahl
ungerader oder gerader Bewässerungstag.
10. Interval – Identifiziert die Auswahl der Intervallbewässerung.
11. Saisonbedingte Anpassung – Zeigt in 10%-Intervallen den
ausgewählten Prozentsatz der saisonbedingten Anpassung an.
12. Startzeit – Identifiziert die ausgewählte Startzeit. (Erscheint
nur dann auf der LCD-Hauptanzeige, wenn “Einstellung der
Bewässerungsstartzeiten” ausgewählt ist.)
B: ZENTRALE KNÖPFE UND SCHALTER
13. Knopf – Vergrössert die ausgewählte blinkende Anzeige.
14. Knopf
15. Knopf
vorhergehenden Bestandteil zurück.
16. Knopf – Bringt die ausgewählte blinkende Anzeige zum nächsten
Bestandteil. Auch zum Starten des manuellen Zyklus vorgesehen.
17. Knopf – Wählt Programme A, B oder C aus.
18. Schalter für den Regenmelder – Bei Installation eines
Wettermelders ermöglicht diese Funktion dem Benutzer die
Umgehung desselben.
– Verkleinert die ausgewählte blinkende Anzeige.
– Bringt die ausgewählte, blinkende Anzeige zu einem
C: STEUERUNGSWÄHLSCHEIBE
BETRIEB – Normale Einstellung für automatischen und manuellen Betrieb.
EINSTELLEN DES AKTUELLEN DATUMS/DER AKTUELLEN ZEIT – Ermöglicht
die Einstellung des aktuellen Datums und der aktuellen Uhrzeit.
EINSTELLEN DER STARTZEITEN DER BEWÄSSERUNG – Ermöglicht die
Programmierung von einer bis zu vier Startzeiten in jedem Programm.
EINSTELLEN DER STATIONSBETRIEBSZEITEN – Ermöglicht dem Benutzer
die Einstellung jeder Stationsbetriebszeit.
EINSTELLEN VON TAGEN ZUR BEWÄSSERUNG – Ermöglicht dem Benutzer
entweder die Auswahl zur Einstellung spezifischer Tage zur
Bewässerung oder die Auswahl eines ungeraden, geraden, oder
Intervallbewässerungszeitplans.
EINSTELLEN DES PUMPENBETRIEBES – Ermöglicht dem Benutzer das
Abschalten der Pumpe oder des Hauptventils für spezifische Stationen.
MANUELL – EINZELNE STATION – Ermöglicht dem Benutzer die Aktivierung
einer einmaligen Bewässerung einer einzelnen Station.
MANUELL – SÄMTLICHE STATIONEN – Ermöglicht dem Benutzer die
Aktivierung entweder einer einmaligen Bewässerung sämtlicher Stationen
oder einiger ausgewählter Stationen in einem gewählten Programm.
ANLAGE AUS – Ermöglicht dem Benutzer die Unterbrechung sämtlicher
Programme und dem Stopp jeglicher Bewässerung, bis die Wahlscheibe
auf die Einstellung RUN (BETRIEB) zurückgekehrt ist; ermöglicht
dem Benutzer weiterhin die Einstellung des programmierbaren
Bedienungselementes für das Abstellen der Beregnung.
D: DAS KABELGEHÄUSE
20. 9-Volt Batterie – Eine in der Packung nicht enthaltene alkalische
Batterie ermöglicht Ihnen die Programmierung des Steuergerätes
ohne Wechselstrom.
21. Die Reset-Taste– Diese Taste wird die Funktionen des Steuergeräts
in die Ausgangspositionen zurückstellen. Sämtliche programmierten
Daten bleiben intakt.
22. Strom – Wird zur Befestigung des Transformators, der Meldeleitungen und
anderer Anlagen von ihrer Quelle zum Steuergerät verwendet.
23. Transformator – Ein Transformator ist zur Leitung von Wechselstrom
vom Stromkabel hin zur Klemmenleiste im Steuergerät installiert.
(Dies gilt nur für aussen angebrachte Modelle, wohingegen die für
drinnen geeigneten Modelle mit einem steckbaren Transformator
ausgestattet sind.)
24. Kabelkasten – Dieser Kasten verfügt über einen abgegrenzten Bereich zum
Anschluss von Primärstrom. (Dies gilt nur für aussen angebrachte Modelle.)
25. Stationsmodule – Es gibt drei offene Modulpositionen innerhalb
des Steuergerätes. Unter Hinzufügung von bis zu 3 PCM Modulen,
können Sie beliebig viele - von 3 bis 12 Stationen - betreiben.
BASISMODUL – Beinhaltet Anschlüsse für die Stationen 1 bis 3, das
Hauptventil (Pumpenanschluss), und die gemeinsame Leitung.
5
BEFESTIGUNG DES STEUERGERÄTES AN EINER WAND ..............................................
Sämtliche benötigten Werkzeuge und Kleinteile werden für die meisten
Installationen mitgeliefert.
B
ANMERKUNG: Das für drinnen konzipierte Pro-C
ist weder wetter- noch wasserbeständig und muss
entweder drinnen oder in einem geschützten
Bereich installiert werden.
1. Wählen Sie einen möglichst nahe an einer herkömmlichen
elektrischen Steckdose gelegenen Platz aus. Die Steckdose darf
nicht über einen Lichtschalter gesteuert werden. Der Platz sollte
gegen Feuchtigkeit und direkten Sonneneinfall geschützt sein.
2. Bringen Sie das Steuergerät auf Augenhöhe an. Verwenden Sie das
sich oben auf dem Steuergerät befindliche Loch als Bezugspunkt
und befestigen Sie eine 25 mm-Schraube (A) in der Wand.
Anmerkung: Installieren Sie auch Schraubendübel, falls Sie
das Steuergerät an einer Futtermauer oder an regelrechtem
Mauerwerk befestigen.
3. Bringen Sie das Steuergerät mit der Schraube in eine Linie
und schieben Sie das oben auf dem Steuergerät befindliche
Schlüsselloch (B) über die Schraube.
4. Sichern Sie das Steuergerät durch Installierung der Schrauben in
den dafür vorgesehenen Löchern (C) in seiner Position.
ANMERKUNG: Schliessen Sie den Transformator
erst dann an die Stromquelle an, wenn das Steuergerät befestigt und sämtliche Ventile angeschlossen
sind.
A
6
BEFESTIGUNG DES STEUERGERÄTES AN EINER HAUSAUSSENWAND......................
ANMERKUNG: Das für draussen entworfene Steuergerät ist wasser- und wetterbeständig. Der Anschluss, des für draussen konzipierten Pro-C an den
Primärstrom, sollte von einem Elektrofachmann,
unter Beachtung der auf lokaler Ebene gültigen
Vorschriften, vorgenommen werden. Unsachgemässe Installation kann zu elektrischem Schock,
oder Feuergefahr führen.
1. Wählen Sie einen in praktischer Nähe zu einer Stromversorgung
gelegenen Platz.
2. Vergewissern Sie sich bei der Befestigung an einer extern
gelegenen Wand, dass Sie sämtlichen elektrischen und anderen
Installationsvorschriften genau Folge leisten.
3. Bringen Sie das Steuergerät auf Augenhöhe an und bringen Sie das
oben auf dem Steuergerät befindliche Schlüsselloch (A) in einer
Linie an und kennzeichnen Sie sowohl diese Stelle, als auch die drei
auf der Unterseite der Einheit befindlichen Löcher (B).
4. Bohren Sie bei jeder Markierung ein 6 mm tiefes Loch in die Wand.
5. Installieren Sie auch Schraubendübel (C), falls Sie das Steuergerät
an einer Futtermauer, an regelrechtem Mauerwerk oder an einer
Gipswand befestigen.
6. Bei gleichzeitigem Festhalten des Steuergerätkastens, müssen
Sie die Löcher im Kasten mit den Wanddübeln oder den
Führungslöchern aufeinander abgestimmt, in einer Linie anbringen.
7. Bringen Sie durch jedes Loch eine Schraube an und sichern Sie sie,
ohne jedoch zu fest anzuziehen.
A
C
B
7
ANSCHLUSS DER VENTILE MIT DEM WECHSELSTROMKREIS....................................
1. Verlegen Sie die Ventilleitungen zwischen der Steuerventilstelle und
dem Steuergerät.
2. Befestigen Sie bei den Ventilen eine gemeinsame Leitung an den
jeweiligen Magnetventilen sämtlicher Ventile. Dabei handelt es sich
in den meisten Fällen um eine weisse Leitung. Befestigen Sie eine
separate Steuerleitung mit der anderen Leitung eines jeden Ventils.
Sämtliche Spleissverbindungsstellen der Leitungen sollen unter
Anwendung wasserdichter Verbindungen vorgenommen werden.
3. Öffnen Sie die Planscheibe auf dem Steuergerät um Zugang zum
Klemmleistenbereich zu bekommen.
4. Verlegen Sie die Ventilleitungen durch das Isolierrohr und
befestigen Sie letzteres am Steuergerät an der grossen, für das
Isolierrohr vorgesehenen Öffnung auf der rechten Kastenunterseite.
Wenden Sie sich bitte an das, auf Isolierrohre bezogene
Grössendiagramm auf Seite 32. Sehen Sie im Abschnitt “Häufig
gestellte Fragen” nach, falls Sie sich nicht absolut sicher darüber
sind, welche Isolierrohrgrösse für Ihre jeweilige Installation am
besten funktionieren wird.
5. Ziehen Sie 13 mm Isoliermaterial von den Enden sämtlicher
Leitungen ab. Befestigen Sie die gemeinsame Ventilleitung mit
dem C-(Gemeinsam) Eingang auf dem ersten Modul. Befestigen
Sie anschliessendsämtliche Ventilsteuerungsleitungen mit den
entsprechenden Stationseingängen.
Transformator
ANMERKUNG: Es bietet sich gewöhnlich als die beste
Verfahrensweise an, sämtliche Feldleitungen vor der
Stromzufuhr an das Steuergerät anzuschliessen 0.05
ANMERKUNG: Pro-C-/PCC-Steuergeräte sind
für den Betrieb mit Wechselstrom über ein
Überstromschutzgerät mit einer Nennleistung von 15 A
vorgesehen.
DER KASTEN IM HAUS
Verlegen Sie das Transformatorkabel durch die linke Seite des
Steuergerätes und schliessen Sie die Leitungen mit den mit AC
gekennzeichneten Schrauben an. Vergewissern Sie sich vor Verschluss
der Kastentür, dass die Leitungen in den dafür vorgesehenen Bereichen
hängen, so dass die Tür zufallen kann, ohne die Leitungen zu
beschädigen.
Ventil 4
Ventil 3
Ventil 2
Ventil 1
Schliessen Sie die beiden
Transformatorleitungen an die
beiden Wechselstromeingänge an.
Ventilleitungen
Gemeinsame Ventilleitung
8
ANMERKUNG: Es wird empfohlen, die
folgende Strominstallation von einem
Elektrofac mann ausführen zu lassen.
Ventil 4
DER KASTEN AN DER HAUSAUSENWAND
Verlegen Sie das Wechselstromkabel und das Isolierrohr
durch die für das Isolierrohr vorgesehene 13 mm Öffnung
auf der linken Kastenunterseite. Schliessen Sie die
Leitungen an die, an der Innenseite des Kabelkastens
angebrachten Transformatorleitungen, an. Für
internationalen Gebrauch vorgesehene Einheiten werden
mit einer eingebauten Klemmleiste geliefert. Verwenden
Sie bei der Installierung der Wechselstromkabel stets ein
im UL aufgelistetes 13 mm Isolierrohr mit männlichem
Adapter. Fügen Sie den Adapter mit dem männlichen
Gewinde zuerst, in das 1/2¨ Zoll grosse Loch auf
der Unterseite des Steuergerätes, bis es sich in der
Kabelumschliessung befindet. Befestigen Sie die Mutter
mit dem Adapter auf der Innenseite der Umschliessung.
ANMERKUNG: Die Abbildung zeigt die für
internationalen Gebrauch vorgesehene
Klemmleiste. Für den Hausgebrauch
vorgesehene Einheiten werden mit solchen
Leitungen ausgestattet, die mit den
Schraubdrahtverbindungen oder anderen,
auf lokaler Ebene zugelassenen Verbindungen angeschlossen werden müssen.
110 VAC
230/250
Ventil 3
Ventil 2
Ventil 1
Ventilleitungen
Gemeinsame Ventilleitung
VAC
9
INSTALLIEREN VON STATIONSMODULEN .......................................................................
Das Steuergerät Pro-C wird mit einem werkseitig eingebauten Modul
für bis zu drei Stationen geliefert. Es lässt sich durch Einstecken
zusätzlicher Module auf bis zu 15 Stationen erweitern. Zur Erweiterung
können Module mit jeweils drei Stationen (PCM-300) oder ein Modul
mit neun Stationen (PCM-900) eingebaut werden. Diese Zusatzmodule
sind im Handel erhältlich.
Hinweis: Wenn Sie das Steuergerät mit dem PCM-900 auf 15
Stationen erweitern möchten, stecken Sie ein PCM-300 in den ersten
Erweiterungssteckplatz (Stationen 4-6) und das PCM-900 in die
beiden oberen Erweiterungssteckplätze.
Die Firmware des Steuergeräts Pro-C erkennt automatisch, wenn
Module hinzugefügt oder entfernt werden. Dadurch wird stets
die korrekte Anzahl der Stationen erkannt, ohne das Steuergerät
zurücksetzen oder aus- und einschalten zu müssen.
EINBAU VON PCM-MODULEN
Das Steuergerät Pro-C ist mit einer anwenderfreundlichen PowerLock-Funktion ausgerüstet. Mit dem Power Lock werden die Module
im Steuergerät arretiert und mit Spannung versorgt. Durch Betätigen
des Power-Lock-Schalters werden alle Module gleichzeitig gelöst oder
arretiert.
1. Schieben Sie den Power-Lock-Schalter in die Position „Strom aus“
(gelöst). Stecken Sie die PCM-Module in die entsprechende Position
im Gehäuse des Steuergeräts ein.
Hinweis: Das Steuergerät Pro-C ist nur für den Betrieb mit BLACK
PCM-Erweiterungsmodulen ausgelegt.
2. Wenn alle Module eingesteckt
sind, schieben Sie den PowerLock-Schalter in die Position
„Strom ein“ (arretiert). Die
Module werden im Steuergerät
gesichert und mit Spannung
versorgt.
3. Das Pro-C erkennt automatisch
die richtige Anzahl Stationen.
Es ist nicht erforderlich, die
Reset-Taste zu drücken oder
das Steuergerät ein- und
auszuschalten.
PCM-300 PCM-900 (wird in den Steckplätzen für die
10
Stationen 9-12 eingebaut und zusammen mit einem
Modul des Typs PCM-300 verwendet)
ANSCHLUSS DER BATTERIE ZUR PROGRAMMIERUNG OHNE WECHSELSTROM
(OPTIONAL) ..............................................................................................................................
Schliessen Sie eine nicht mitgelieferte 9-Volt Alkali-Batterie and
die Batterieeingänge an und platzieren Sie sie im Batteriefeld im
Kasten des Steuergerätes. Die Batterie ermöglicht dem Benutzer die
Programmierung des Steuergerätes ohne Wechselstrom. Beregnung
wird ohne Wechselstrom nicht stattfinden. Da dieses Steuergerät
über einen energieunabhängigen Speicher verfügt, werden die
Programmuhrzeit und der Programmkalender während eines
9 Volt Battery
Stromausfalls selbst dann erhalten, wenn keine Batterie installiert ist.
ANSCHLUSS DES HAUPTVENTILS .......................................................................................
ANMERKUNG: Vervollständigen Sie diesen Abschnitt
nur dann, wenn Sie ein Hauptventil installiert haben.
Ein Hauptventil ist ein normalerweise geschlossenes,
am Zufuhrpunkt der Hauptleitung installiertes Ventil,
welches sich nur dann öffnet, wenn das automatische
System aktiviert ist.
1. Befestigen Sie am Hauptventil die gemeinsame Leitung mit einer
der Druckluftleitungen der Ventile an. Befestigen Sie eine separate
Steuerleitung mit der jeweils anderen Druckluftleitung.
2. Verlegen Sie die Leitungen über das Isolierrohr der Feldleitung in
das Steuergerät.
3. Schliessen Sie die beiden Leitungen des Hauptventils an den
P/MV Eingang an. Schliessen Sie die andere Leitung an den
C-(Gemeinsam) Eingang an.
Hauptventilleitung
Ventilleitungen
Ventil 4
Ventil 3
Ventil 2
Ventil 1
Hauptventil
Gemeinsame Ventilleitung
11
ANSCHLUSS DES RELAIS ZUM STARTEN DER PUMPE .................................................
SEASONAL ADJUSTMENT
WATER DAYS
ALL
MANUAL-ALL STATIONS
START TIMES
SYSTEM OFF
CURRENT TIME/DAY
RUN TIMES
ACTIVE
SENSOR BYPASS
RUN
ANMERKUNG: Vervollständigen Sie diesen Abschnitt
nur dann, wenn sie eine Pumpe und ein Pumpensta
trelais installiert haben. Ein Pumpenstartrelais ist
ein elektronisches Gerät, welches zur Versorgung
Ihrer Anlage mit Wasser, infolge der Aktivierung
einer Pumpe, einen Signalstrom vom Bewässerungsste ergerät verwedet.
Das Steuergerät sollte mindestens 4.5 m abseits sowohl des Pumpenstartrelais, als auch der Pumpe, befestigt sein. Soll eine Pumpe
über das Steuergerät betrieben werden, muss ein Pumpenstartrelais
verwendet werden. Hunter bietet Ihnen eine vollständige Palette von
Pumpenstartrelais für die meisten Anwendungen an.
PSR Pumpenstart Relais
Mindestabstand 4,5 m
Zur Pumpe
1. Verlegen Sie ein Leitungspaar vom Pumpenrelais in das Gehäuse des
Steuergerätes.
2. Schliessen Sie eine gemeinsame Leitung an den dafür vorgesehenen
Eingang C-(Gemeinsam), und die andere Leitung des Pumpenrelais
an den P/MV-Eingang an.
Das die zum jeweiligen Zeitpunkt gültige Stromaufnahme aufrechterhaltende Relais, darf nicht mehr als 0.28 Ampère betragen.
Schliessen Sie niemals das Steuergerät direkt an die Pumpe an –
das Steuergerät wird beträchtlichen Schaden davontragen.
START TIMES
12
ANSCHLUSS DES WETTERMELDERS (NICHT MITGELIEFERT) ...................................
Ein Hunter Mini-Clik® Regenmelder, oder jeder andere Typ eines
auf Mikro-Schalter basierenden Wettermelders, kann an das Pro-C
angeschlossen werden. Der Zweck des Melders besteht darin,
den Bewässerungsprozess zu unterbrechen, wenn Niederschlag
in ausreichendem Masse erfolgt ist. Der Melder ist direkt an das
Steuergerät angeschlossen und ermöglicht Ihnen, den Melder durch
Betätigung des Regenmelder-Bypasschalters auf dem Steuergerät ganz
einfach zu “überstimmen”.
1. Verlegen Sie die Leitungen vom Regenmelder nach oben durch
dasselbe Isolierrohr, das Sie für die Ventilverkabelung verwendet
haben.
2. Entfernen Sie das Prüfkabel von den beiden SEN-Eingängen.
3. Schliessen Sie eine Leitung an den SEN-Eingang und die andere
Leitung an den anderen SEN-Eingang an.
®
Mini-Clik
Wettermelder
ANMERKUNG: Verharrt der Schalter des Regen-
melders in der “Aktiv”-Stellung, ist der Melder
angeschlossen und wurde darüber hinaus das
Verbindungskabel entfernt, so wird die Anzeige SEN
OFF (SEN AUS) anzeigen und es wird keine Bewässerung stattfinden. Um diesem Problem aus dem
Weg zu gehen wenn kein Melder angeschlossen ist,
belassen Sie den Schalter in der “Bypass” Stellung,
oder installieren Sie ein Verbindungskabel zwischen
den beiden Meldereingängen.
Melderleitung zum SEN
Melderleitung zum SEN
13
ANSCHLUSS AN DIE ROAM FERNBEDIENUNG (NICHT MITGELIEFERT) ...................
Das Pro-C Steuergerät wird mit einem
SmartPort® Kabelbaum geliefert
und ermöglicht auf diese Weise eine
schnelle und leichte Nutzung der Hunter
ROAM Fernbedienung. Das ROAM
ermöglicht sowohl Zulieferern als auch
Endverbrauchern die Bedienung der
Anlage, ohne zum Steuergerät hin- und
herlaufen zu müssen. Zur Nutzung
der mit der ROAM Fernbedienung
betriebenen Anlage, müssen Sie die
SmartPort® Anschlusstelle installieren.
1. Installieren Sie ein 1/2" Zoll langes,
gewundenes T-Stück (weiblich) im Isolierrohr der Feldleitung
ungefähr 12" Zoll unterhalb des Pro-C.
2. Führen Sie die roten, weissen und blauen Leitungen des
Kabelbaums durch die Basis des
T-Stücks, und in den Kabelkasten, wie in
Abbildung 1 dargestellt.
3. Schrauben Sie das SmartPort® Kabel
baumgehäuse in das T-Stück wie in
Abbildung 1 dargestellt.
4. Finden Sie zum Bereich der
Klemmenleiste Zugang und befestigen
Sie die rote Leitung in der untersten,
für Wechselstrom angezeigten
Schraubenvertiefung, dann die weisse
Leitung mit der oberen, für Wechselstrom
angezeigten Schraubenvertiefung, und
die blaue Leitung mit der mit REM
gekennzeichneten Schraubenvertiefung.
Der SmartPort® kann jetzt mit der ROAM Fernbedienung benutzt
werden. Wenden Sie sich bitte für weitere Informationen an das
ROAM Bedienungshandbuch oder kontaktieren Sie hinsichtlich
Bestellinformationen einen lokal ansässigen Hunter-Vertreiber.
Zum Steuergerät
1/2" Zoll
Windung
Prä-Montage Post-Montage
Blau
Weiss
Rot
14
ANMERKUNG: Jegliche Kabelerweiterung am SmartPort® kann
zu einer Fehlermeldung auf der Anzeige des Steuergerätes,
sowie zu einer möglichen Fehlfunktion der Fernbedienungseinheit auf Grund von Radiointerferenzen führen. In einigen Situationen kann dem durch Verlängerung des Kabelbaums sehr
gut abgeholfen werden. In anderen Fällen mag dies gar nicht
funktionieren (Erfolg ist vom Standort abhängig). In jedem Fall
sollte die Erweiterung des Kabelbaums zum Zweck der Minimierung möglicher Nebeneffekte durch elektrische Geräusche unter
Verwendung schichtgeschützter Kabel vorgenommen werden.
Zur einfachen Installation sollten Sie einen neuen schichtgeschützten Hunter SmartPort
mit insgesamt 25 Fuss schichtgeschütztem.
®
Kabelbaum (Teil Nr. SRR-SCWH),
SOLAR SYNC
Solar Sync ist ein Sensorsystem, das an Pro-C- und ICC-Steuergeräte von
Hunter angeschlossen wird und automatisch die gesteuerte Bewässerung
an die sich ändernden lokalen klimatischen Bedingungen anpasst. Solar
Sync verwendet einen Solar- und Temperatursensor zum Messen der
örtlichen Wetterbedingungen, mit deren Hilfe die Evapotranspiration (ET)
oder der Wasserverbrauch von Pflanzen und Rasen bestimmt werden
können. DerSolar-Sync Sensor beinhaltet auch den Rain-Clik™- und
Freeze-Clik®-Sensor von Hunter, der Ihr Bewässerungssystem beiRegen
und/oder Frost abschaltet.
Ein kleines Modul verbindet den Sensor mit dem Steuergerät und
verlängert oder verkürzt die Bewässerungszeiten automatisch, basierend
auf den Wetteränderungen. DasErgebnis ist ein neues, wassereffizientes
Bewässerungsprodukt, dassowohl Wasser spart, als auch für
gesündere Pflanzen sorgt. Sie programmieren Ihr Steuergerät einfach
wie gewohnt und Solar-Sync übernimmt den Rest, sodass Sie Ihren
Bewässerungszeitplan nicht mehr manuell anpassen müssen.
Empfangsgerät
Installation an der Hausausenwand
– Lediglich vorübergehender
Anschluss des Empfangsgerätes
Steuergerät
Empfangsgerät
SOLAR SYNC
SOLAR SYNC
SENSOR
STROMAUSFÄLLE ......................................
Auf Grund der Möglichkeit von Stromausfällen, verfügt das Steuergerät
zum Zweck der unbegrenzten Speicherung der Programmparameter,
über einen energieunabhängigen Speicher. Es gibt kein, per
Konfiguration vorab eingegebenes, Standardprogramm.
15
GRUNDSÄTZLICHES ÜBER BEREGNUNGSANLAGEN .....................................................
In allen dieser Tage hergestellten automatischen Beregnungsanlagen finden Sie
drei Hauptbestandteile: das Steuergerät, die Steuerventile und die einzelnen
Sprinklerköpfe. Es ist letztendlich das Steuergerät, welches den effektiven
Betrieb der Anlage garantiert.
Es funktioniert sozusagen als das Gehirn der gesamten Beregnungsanlage,
indem es den Ventilen mitteilt, wann und für wie lange die einzelnen
Sprinklerköpfe mit Wasser zu versorgen. Daraufhin werden die Sprinklerköpfe
das Wasser auf die umliegenden Pflanzen und das, sich in unmittelbarer Nähe
befindende, Gras ausrichten.
Das Ventil steuert eine Gruppe von Sprinklerköpfen, welche man eine
Bewässerungsstation nennt. Diese Stationen werden verlegt je nach.
Art der dort existierenden Flora, je nach Standort der Pflanzen, und der maximal
möglichen Wassermenge, die zu diesen Stellen gepumpt werden kann. Jedes
Pro-C Steuergerät
BETRIEB
BYPASS
REGENMELDER
AKTIV
ANALAGE AUS
MANUELL-SAMTLICHE STATIONEN
MANUELL-EINSELNE STATION
EINSTELLEN DES PUMPENBETRIEBS
V
entil 1 – Aktiviert Station 1 - die Rotoren bewässern
das Gras vor dem Haus.
Ventil 2 – Aktiviert Station 2 - bespritzt das Gras an den
beiden Seiten des Hauses, wobei der Rührer
die Blumen bewässert.
Ventil 3 – Aktiviert Station 3 - die Rotoren bewässern
das Gras hinter dem Haus.
Ventil 4 – Aktiviert Station 4 - der Rührer bewässert
den Gemüsegarten.
Ventil 5 – Aktiviert Station 5 - bespritzt das Gras an
den beiden Seiten des Hauses, wobei der
Rührer die Blumen bewässert.
Ventil 6 – Aktiviert Station 6 - bespritzt die vorderen
16
Grasbereiche mit Wasser.
AKTUELLES DATUM/SEIT EINSTELLEN
EINSTELLEN DER BEWÄSSERUNGSSTARTZEITEN
EINSTELLEN DER STATIONSBETRIEBSZEITEN
EINSTELLEN DER BEWÄSSERUNSTAGE
Ventil 6 Ventil 5 Ventil 4
Ventil ist über eine Leitung mit im Innenraum des Steuergerätes befindlichen
Klemmenleistenbereich angeschlossen. Dort ist die Leitung, mit einer der
Stationsnummern des Ventils entsprechenden Nummer, angeschlossen.
Das Steuergerät wird die Ventile in ihrer Reihenfolge, und zwar eines nach dem
anderen, betreiben. Hat ein Ventil mit seiner Bewässerung abgeschlossen, so
wird es auf die am nächsten programmierte Station übergehen. Diesen Vorgang
nennt man den Bewässerungszyklus. Die auf die Bewässerungszeiten der
individuellen Stationen und deren Dauer zutreffenden Informationen, nennt man
ein Programm.Ao determinar quando e durante quanto tempo se deve regar,
há algumas orientações que devem ser seguidas. Estes factores são otipo
de solo, a zona que se vai regar, as condições meteorológicas e os tipos de
aspersores utilizados. Juntamente com o Pro-C, é fornecido um formulário de
calendarização de rega que pode ser utilizado como referência cómoda.
Ventil 1
Station 1
¨
Station 6 Station 5
Ventil 2 Ventil 3
Station 2
¨
¨
Station 3
Station 4
¨
ERSTELLUNG EINES BEWÄSSERUNGSZEITPLANS .......................................................
Für die meisten Kunden ist es viel einfacher, Ihren spezifischen
Bewässerungszeitplan erst einmal auf einem Blatt Papier
niederzubringen, bevor Sie die Informationen dann tatsächlich in
Ihr Steuergerät einprogrammieren. Ein schriftlicher Nachweis Ihrer
Programmierinformationen kommt vor allem für Nachschlagezwecke
auch sehr gelegen.
Bei der Bestimmung des Zeitpunkts und der Dauer der Bewässerung
sollten Sie einigen Richtlinien Folge leisten. Zu diesen Faktoren
zählen der Bodentyp, der zu bewässernde Teil der Rasenlandschaft,
Wetterbedingungen, und der verwendete Typ an Sprinklerköpfen.
Auf Grund der so vielen verschiedenen, Ihren individuellen
Bewässerungszeitplan mitbestimmenden Variablen, ist die
Erstellung eines genau einzuhaltenden Zeitplans fast unmöglich.
Nichtsdestoweniger führen wir einige Richtlinien auf, die Ihnen zu einem
guten Start verhelfen können.
ANMERKUNG: Gewöhnlich empfiehlt es sich, eine
oder zwei Stunden vor Sonnenaufgang zu bewässern.
Der Wasserdruck befindet sich während der frühen
Morgenstunden auf seinem optimalen Niveau, und
das Wasser kann bei minimaler Verdunstung in
die Pflanzenwurzeln einsickern. Für die meisten
Pflanzen kann die Bewässerung um die Mittagsstunde
oder später am Abend zu Pflanzenschäden oder
möglicherweise sogar Mehltau führen.
ANMERKUNG: Halten Sie für jegliche Anzeichen
von Unter- oder Überbewässerung die Augen offen.
Überbewässerung können Sie üblicherweise am
besten an kleinen Wasserlachen feststellen, welche
zum Einsickern oder zur Verdunstung extrem lange
brauchen; Unterbewässerung der Rasenlandschaft
kann dahingegen durch Anzeichen von Verfärbung oder
Trockenheit erkannt werden. Führen Sie Veränderungen
in der Programmierung durch, sobald Sie solcher
Anzeichen gewahr werden.
17
BEWÄSSERUNGSZEITPLAN (BEISPIEL) ............................................................................
HUNTER PRO-C
WOCHENTAG
UNGERADE/GERADE ODER INTERVALL
1
PROGRAMM
STARTZEITEN
STATION
1
2
3
4
5
6
7
STANDORT
Vorderer Rasen
Seitenrasen
hinterer Rasen
Einjährige Pflanzen
vordere Büsche
hintere Büsche
Bäume
8
9
10
11
12
ANMERKUNGEN:
2
3
4
PROGRAMM A
PROGRAMM B PROGRAMM C
Mo Di Mi Do Fr Sa So Mo Di Mi Do Fr Sa So Mo Di Mi Do Fr Sa So
Alle drei Tage Alle 20 Tage
7:00 Uhr 7:00 Uhr
7:00 Uhr
STATIONSBETRIEBSZEITSTATIONSBETRIEBSZEITSTATIONSBETRIEBSZEIT
20 minuten
10 minuten
20 minuten
5 minuten
15 minuten
15 minuten
3 Stunden
18
GRUNDLAGEN DER PROGRAMMIERUNG ..........................................................................
nächsten Station
nächsten Station
Ein Bewässerungsprogramm aktiviert die einzelnen
Stationen (Ventile) nacheinander in der Reihenfolge
ihrer Nummern. So erstellen Sie ein
Bewässerungsprogramm:
1. Wählen Sie ein Programm aus (A, B oder C).
Drücken Sie hierzu die Taste am
Steuergerät. Es wird empfohlen, mit
ProgrammA zu beginnen.
2. Legen Sie eine Programmstartzeit fest. Zum
Aktivieren eines Bewässerungsprogramms ist
nur eine (1) Programmstartzeit erforderlich.
3. Legen Sie die Laufzeit der einzelnen Ventile
(Stationen) fest, die in dem Programm
vorgesehen sind.
4. Legen Sie die Tage fest, an denen das
Bewässerungsprogramm ausgeführt werden soll.
Folgendes Beispiel macht den Programmbetrieb
anschaulich:
In diesem Beispiel ist die Programmstartzeit auf
6:00Uhr morgens festgelegt. Stationen 1 und2
haben eine Laufzeit von15 Minuten, für Station3
sind 20Minuten festgelegt. Die Stationen 4, 5 usw.
sind in diesem Programm nicht enthalten. Sie sind in
anderen Programmen für die Bewässerung
vorgesehen.
Um 6:00 Uhr früh aktiviert das Steuergerät den
Bewässerungszyklus. Die Regner an Station1 laufen
für 15Minuten und werden dann abgesperrt. Das
Steuergerät aktiviert nun die Regner an Station2.
Diese Regner laufen ebenfalls 15Minuten lang und
werden dann angehalten. Anschließend beginnt die
Bewässerung an Station3. Diese Regner werden für
20Minuten eingeschaltet und dann angehalten. Da
für die Stationen 4, 5 usw. keine Laufzeiten
programmiert sind, werden die Stationen vom Steuergerät übersprungen. Damit ist das Programm
abgeschlossen und der Bewässerungszyklus um 6:50 Uhr beendet.
Wie das Beispiel zeigt, wurden drei verschiedene Stationen über nur eine Programmstartzeit aktiviert.
Das Steuergerät wechselt ohne weitere Startzeiten automatisch zur nächsten Station.
Da viele Verbraucher variablen Bewässerungsbedarf für ihre Pflanzen haben, ist das ProC-Steuergerät mit den drei verschiedenen Programmen A, B und C ausgestattet. Diese
Programme sind unabhängig voneinander. Es ist nicht möglich, mehrere Programme gleichzeitig
auszuführen. Das Pro-C stellt überlappende Programme automatisch in die Warteschleife.
GRUNDLAGEN DER PROGRAMMIERUNG – BEISPIEL
HUNTER PRO-C
WOCHENTAG
GERADE/ UNGERADE ODER INTERVALL
PROGRAMMSTARTZEITEN
STATION
1
Vorderer Rasen
2
Seitliche Grünäche
3
4
5
6
7
8
9
10
11
12
ANMERKUNGEN:
Gesamtbewässerungszyklus Programm A = 50 Minuten
Büsche
1
2
3
4
PROGRAMM A
MTWTFSS
STATIONSLAUFZEITORT
15 Minuten
15 Minuten
20 Minuten
Erste Programmstartzeit
um 6:00 Uhr
Programm A
Die Regner
der Station 1
starten um 6:00 Uhr
Die Regner
der Station 2
starten um 6:15 Uhr
Die Regner
der Station 3
starten um 6:30 Uhr
Station 1
Station 2
Station 3
15 Min.
Station 1 schaltet
ihre Regner
um 6:15 Uhr ab
15 Min.
Station 2 schaltet
ihre Regner
um 6:30 Uhr ab
20 Min.
Station 3 schaltet
ihre Regner
um 6:50 Uhr ab
Automatischer
Wechsel zur
Automatischer
Wechsel zur
Der bewässerungszyklus
endet um 6:50 Uhr
19
PROGRAMMIEREN DES STEUERGERÄTS .........................................................................

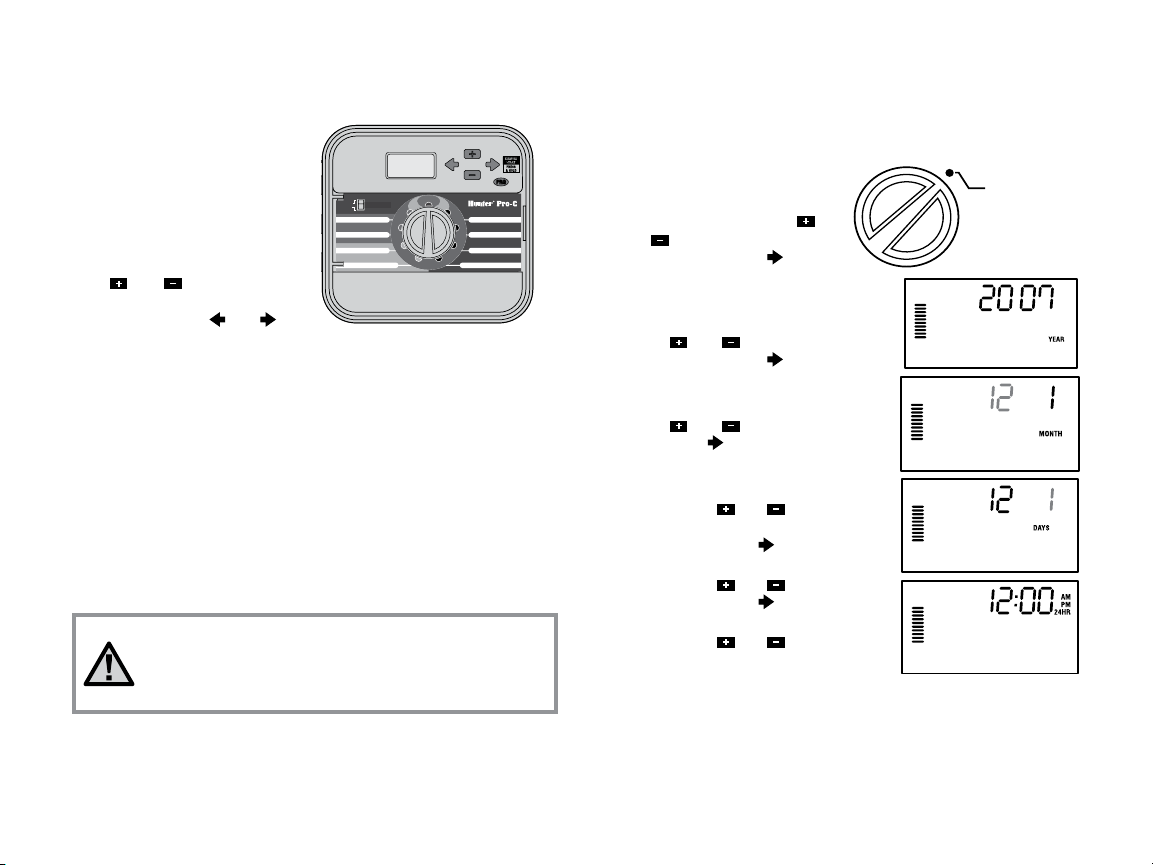

DATUM/UHRZEIT EINSTELLEN
Die LCD-Anzeige wechselt
entsprechend der jeweiligen
Schalterstellung des zentralen
Drehschalters und ermöglicht so
die Eingabe der spezifischen
Programmeinstellungen. Beim
Programmieren ändern Sie den
blinkenden Teil der Anzeige mit der
Taste
oder . Zum Ändern
BYPASS
AKTIV
MANUELL-SAMTLICHE STATIONEN
MANUELL-EINSELNE STATION
EINSTELLEN DES PUMPENBETRIEBS
REGENMELDER
ANALAGE AUS
BETRIEB
AKTUELLES DATUM/SEIT EINSTELLEN
EINSTELLEN DER BEWÄSSERUNGSSTARTZEITEN
EINSTELLEN DER STATIONSBETRIEBSZEITEN
EINSTELLEN DER BEWÄSSERUNSTAGE
eines nicht blinkenden Feldes
drücken Sie die Taste
oder ,
bis das entsprechende Feld blinkt.
Zum Aktivieren eines Programms im Steuergerät geben Sie die folgenden
Informationen ein:
1. Aktuelles Datum und Uhrzeit einstellen: Stellen Sie den Drehschalter
auf DATUM/UHRZEIT EINSTELLEN.
2. Uhrzeit einstellen, zu der das Programm gestartet werden soll: Stellen
Sie den Drehschalter auf PROGRAMMSTARTZEITEN EINSTELLEN.
3. Dauer der Bewässerung der einzelnen Ventile einstellen: Stellen Sie
den Drehschalter auf STATIONSLAUFZEITEN EINSTELLEN.
4. Tag(e) einstellen, an dem/denen das Bewässerungsprogramm
ausgeführt wird: Stellen Sie den Drehschalter auf
BEWÄSSERUNGSTAGE EINSTELLEN.
HINWEIS: Die Stationen werden in der Reihenfolge
ihrer Nummern aktiviert. Zum Aktivieren
eines Bewässerungsprogramms ist nur eine
Programmstartzeit erforderlich.
DATUM UND UHRZEIT EINSTELLEN
1. Stellen Sie den Drehschalter auf
DATUM/UHRZEIT EINSTELLEN.
2. Die Jahresanzeige blinkt.
Stellen Sie mit den Tasten
und
das aktuelle Jahr ein.
Drücken Sie die Taste
mit der Einstellung des Monats
fortzufahren.
3. Der Monat blinkt. Stellen Sie mit den
Tasten
und den Monat ein.
Drücken Sie die Taste
Einstellung des Tages fortzufahren.
4. Der Tag blinkt nun. Stellen Sie mit den
Tasten
Sie die Taste
und den Tag ein. Drücken
, um mit der Einstellung
der Uhrzeit fortzufahren.
5. Die Uhrzeit wird nun angezeigt. Wählen Sie
mit den Tasten
und die gewünschte
Zeitdarstellung aus (AM, PM oder 24 Std.).
Drücken Sie die Taste
Stundenanzeige zu gelangen. Stellen Sie
mit den Tasten
und die Stunden ein.
Drücken Sie die Taste
Minutenanzeige zu gelangen. Stellen Sie
mit den Tasten
und die Minuten ein.
Datum und Uhrzeit sind jetzt korrekt
eingestellt.
, um
, um mit der
, um zur
, um zur
20
PROGRAMMIEREN DES STEUERGERÄTS (FORTSETZUNG) ..........................................
PROGRAMMSTARTZEITEN
PROGRAMMSTARTZEITEN

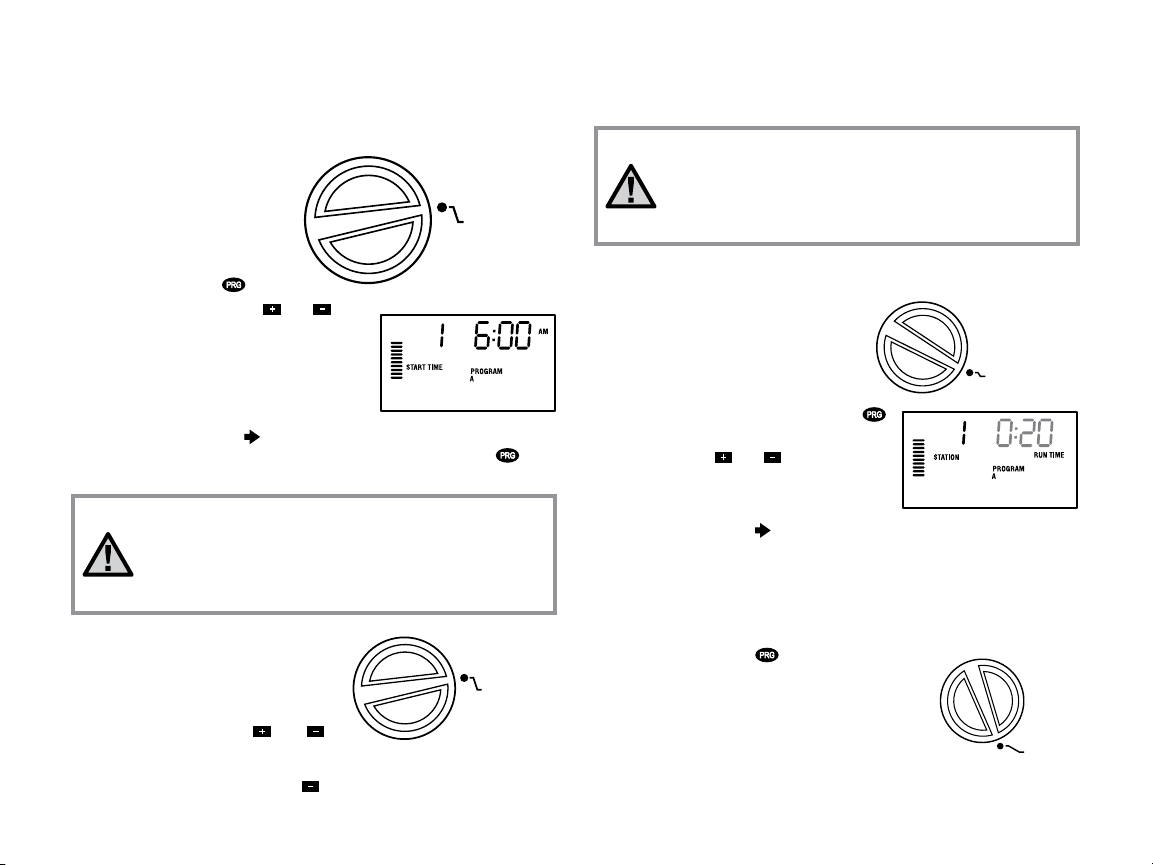

PROGRAMMSTARTZEIT EINSTELLEN
1. Stellen Sie den Drehschalter
auf PROGRAMMSTARTZEITEN
EINSTELLEN.
2. Das Gerät ist werkseitig auf
Programm A eingestellt. Bei
EINSTELLEN
Bedarf können Sie Programm
B oder C auswählen. Drücken
Sie hierzu die Taste .
3. Stellen Sie mit den Tasten und die
Startzeit ein (in 15-Minuten-Schritten).
Mit einer einzigen Startzeit werden alle
Stationen des Programms
nacheinander aktiviert. Deshalb
brauchen Sie nicht für jede Station extra
eine Startzeit einzugeben.
4. Drücken Sie die Taste , um eine
weitere Startzeit hinzuzufügen, oder rufen Sie mit der Taste das
nächste Programm auf.
HINWEIS: Die Startzeiten können in beliebiger Reihenfolge
eingegeben werden. Der Pro-C sortiert die Startzeiten
automatisch in zeitlicher Abfolge, sobald Sie den
Drehschalter von der Position PROGRAMMSTARTZEITEN
EINSTELLEN in eine andere Position schalten.
PROGRAMMSTARTZEIT
LÖSCHEN
Stellen Sie den Drehschalter auf
PROGRAMMSTARTZEITEN EINSTELLEN
und drücken Sie auf die Taste bzw. ,
bis Sie die Einstellung „12:00
am“
(Mitternacht) erreichen. Von dieser
Einstellung aus drücken Sie die Taste einmal, so dass Sie die Position AUS
erreichen.
EINSTELLEN
HINWEIS: Wenn in einem Programm alle vier Startzeiten
ausgeschaltet sind, ist das Programm deaktiviert. Alle
anderen Programmeinstellungen bleiben erhalten. Da
nun keine Startzeiten vorhanden sind, findet mit diesem
Programm auch keine Bewässerung statt.
STATIONSLAUFZEITEN EINSTELLEN
(BEWÄSSERUNGSDAUER)
1. Stellen Sie den Drehschalter auf
STATIONSLAUFZEITEN EINSTELLEN.
2. Das zuletzt ausgewählte Programm
(A, B oder C) und die zuletzt
ausgewählte Station werden
STATIONSLAUFZEITEN
EINSTELLEN
angezeigt. Die Laufzeit für diese
Station blinkt. Sie können mit der Taste
zu einem anderen Programm umschalten.
3. Mit den Tasten
und können Sie die
angezeigte Laufzeit der Station ändern. Sie
können Laufzeiten von 1 Minute bis 6
Stunden einstellen.
4. Drücken Sie die Taste
, um zur nächsten Station zu wechseln.
5. Wiederholen Sie für jede Station die Schritte 2 und 3.
BEWÄSSERUNGSTAGE EINSTELLEN
1. Stellen Sie den Drehschalter auf BEWÄSSERUNGSTAGE EINSTELLEN.
2. Das zuletzt ausgewählte Programm wird angezeigt (A, B oder C). Sie
können mit der Taste
Programm umschalten.
3. Am Steuergerät werden die Informationen zum
programmierten aktiven Tageszeitplan
angezeigt. Für die Bewässerungstage stehen
folgende Optionen zur Auswahl: Wochentage,
Intervalle oder ungerade/gerade Tage. In jedem
Programm können Sie für die Bewässerungstage nur eine dieser Optionen
auswählen.
zu einem anderen
BEWÄSSERUNGSTAGE
EINSTELLEN
21
PROGRAMMIEREN DES STEUERGERÄTS (FORTSETZUNG) ..........................................

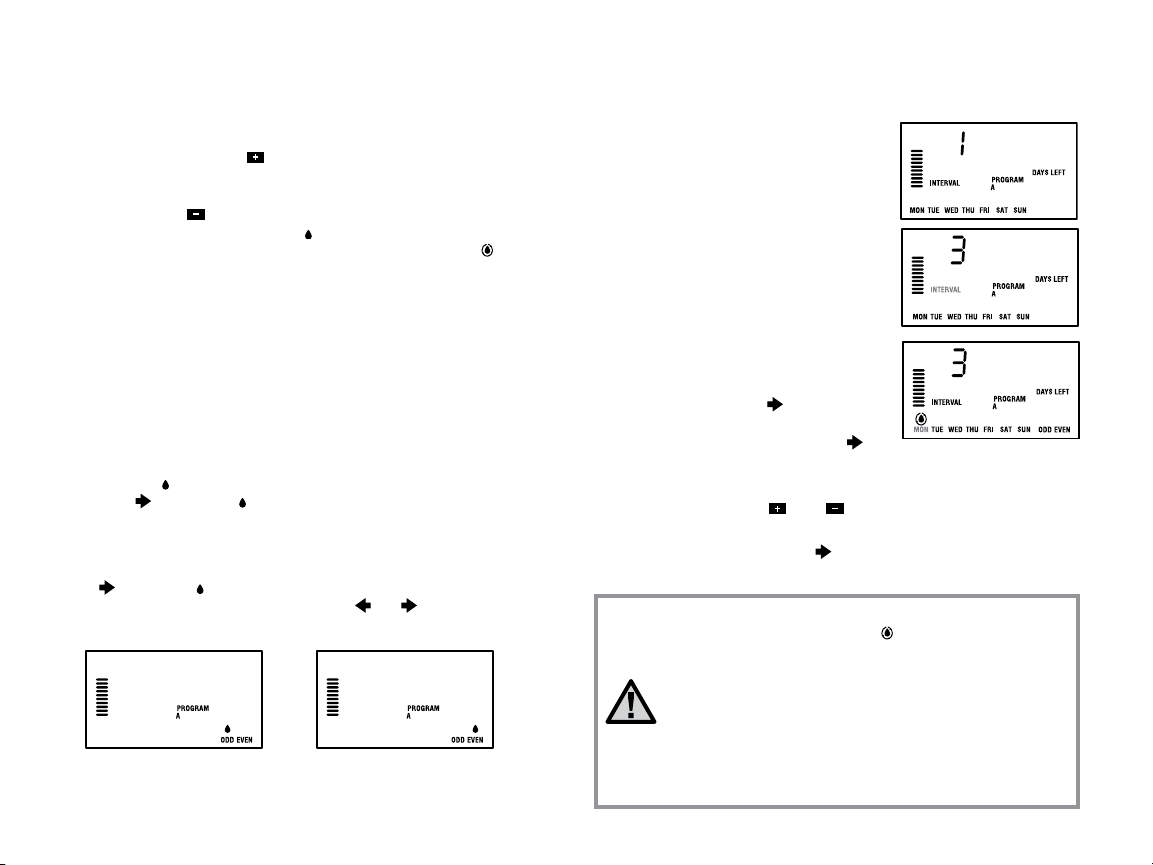

WOCHENTAGE FÜR DIE BEWÄSSERUNG AUSWÄHLEN
1. Drücken Sie die Taste , um einen bestimmten Wochentag für die
Bewässerung zu aktivieren (die Anzeige beginnt mit Montag). Wenn
Sie die Bewässerung für diesen Tag deaktivieren möchten, drücken
Sie die Taste
angezeigt. Das Tropfensymbol
Symbol mit dem umkreisten, durchgestrichenen Tropfen
Tage ohne Bewässerung an.
Nach dem Programmieren stellen Sie den Drehschalter auf BETRIEB, um
die automatische Ausführung aller ausgewählten Programme und
Startzeiten zu aktivieren.
. Nach dem Drücken der Taste wird der nächste Tag
zeigt Bewässerungstage an. Das
zeigt
UNGERADE/GERADE BEWÄSSERUNGSTAGE AUSWÄHLEN
Bei dieser Funktion werden die nummerierten Tage des Monats für die
Bewässerung zugrundegelegt und nicht bestimmte Wochentage (ungerade
Tage: 1., 3., 5., usw.; gerade Tage: 2., 4., 6., usw.)
1. Wenn der -Cursor über SU angezeigt wird, drücken Sie einmal auf die
Taste . Das Symbol blinkt über ODD (ungerade).
2. Drehen Sie den Drehschalter nach Wunsch zurück auf die Position
BETRIEB.
3. Wenn Sie an geraden Tagen bewässern möchten, drücken Sie die Taste
einmal. Das -Symbol blinkt über EVEN (gerade). Sie können
zwischen ODD und EVEN mit den Tasten und hin- und
herwechseln.
Bewässerung an ungeraden
Tagen
Bewässerung an geraden
Tagen
BEWÄSSERUNGSINTERVALLE
AUSWÄHLEN
Diese Option wird empfohlen, wenn Sie
unabhängig von Wochentag und Datum
einen gleichmäßigen Bewässerungszeitplan
aufstellen möchten. Das ausgewählte
Intervall gibt die Anzahl von Tagen (der
Bewässerungstag wird mitgezählt)
zwischen den Bewässerungen an.
1. Drehen Sie den Drehschalter auf
BEWÄSSERUNGSTAGE EINSTELLEN. Das
Wassertropfen-Symbol über Montag
sollte blinken.
2. Drücken Sie die Taste
Tropfen über EVEN blinkt, und drücken
Sie anschließend erneut die Taste
Die Anzeige wechselt zum Intervall-modus, und die Anzahl der
Intervalltage blinkt.
3. Drücken Sie die Taste
Intervalltagen auszuwählen.
4. Drücken Sie einmal die Taste
denen nicht bewässert werden soll (siehe Seite 20).
HINWEIS: Wenn bestimmte Tage unten auf der Anzeige
als Tage ohne Bewässerung
wird die Intervallbewässerung an diesen Tagen
ausgesetzt. Beispiel: Wenn das Intervall „5“ eingestellt
und Montag als Tag ohne Bewässerung ausgewählt
ist, erfolgt die Bewässerung alle fünf Tage, jedoch nie
montags. Fällt das Intervall nun auf einen Montag, setzt
das Programm die Bewässerung weitere fünf Tage aus.
In diesem Fall wird insgesamt zehn Tage lang nicht
bewässert.
, bis der
.
oder , um die gewünschte Anzahl an
, um die Tage auszuwählen, an
gekennzeichnet sind,
22
PROGRAMMIEREN DES STEUERGERÄTS (FORTSETZUNG) ..........................................
BETRIEB
Nach dem Programmieren stellen Sie den Drehschalter
auf BETRIEB, um die automatische Ausführung aller
ausgewählten Programme und Startzeiten zu aktivieren.
System abschalten
Wenn Sie den Drehschalter zwei Sekunden lang auf
SYSTEM AUS stellen, werden die zur Bewässerung
geöffneten Ventile geschlossen. Alle aktiven Programme
werden angehalten, und die Bewässerung wird
gestoppt. Um das Steuergerät wieder in den
regulären Automatikbetrieb zu schalten,
SYSTEM AUS
stellen Sie den Drehschalter einfach wieder auf
BETRIEB.
MANUELLER BETRIEB VON
EINZELNEN STATIONEN
1. Stellen Sie den Drehschalter
aufMANUELLER BETRIEB EINE
STATION.
2. Die Laufzeit der Station blinkt auf
der Anzeige. Wählen Sie mit der
Taste
die gewünschte Station
aus. Anschließend können Sie mit
den Tasten
und die
Bewässerungsdauer der Station einstellen.
3. Drehen Sie den Drehschalter auf BETRIEB,
um die Station in Betrieb zu nehmen. – In
diesem Fall bewässert nur die angezeigte
Station. Anschließend schaltet das
Steuergerät wieder in den
Automatikmodus. Das zuvor eingestellte Programm wurde hierbei nicht
verändert.
MANUELLER BETRIEB EINE STATION
BETRIEB
SAISONALE ANPASSUNG
Diese Anpassung gestattet globale
Änderungen der Laufzeiten (bzw.
Bewässerungsdauer), ohne dass
eine erneute Programmierung des
Steuergeräts erforderlich ist. Diese
Funktion eignet sich hervorragend
für kleinere Anpassungen, die aufgrund von Wetteränderungen
erforderlich sind. Beispiel: Im Hochsommer muss ggf. die Wassermenge
gesteigert werden. Die saisonale Anpassung kann erhöht werden, so
dass die Stationen über die programmierte Dauer hinaus bewässern.
Umgekehrt kann die saisonale Anpassung im Herbst reduziert werden,
um die Bewässerungsdauer zu verkürzen.
1. Stellen Sie den Drehschalter auf SAISONALE ANPASSUNG.
2. Stellen Sie mit der Taste
gewünschten Wert zwischen 5% und 300%.
Zum Anzeigen der eingestellten Laufzeit drehen Sie den Drehschalter auf
die Position PROGRAMMSTARTZEITEN EINSTELLEN. Die angezeigten
Laufzeiten werden entsprechend der saisonalen Anpassung verändert.
HINWEIS: Das Steuergerät sollte anfangs stets auf
100% programmiert werden.
SAISONALE ANPASSUNG
bzw. den Prozentsatz auf den
HINWEIS: Im manuellen Betrieb von einzelnen Stationen
ist der Sensor außer Kraft gesetzt.
23
PROGRAMMIEREN DES STEUERGERÄTS (FORTSETZUNG) ..........................................
MANUELLER „ONE TOUCH“-START UND VORLAUF
Sie können ein Bewässerungsprogramm auch ohne
Drehschalter aktivieren.
1. Halten Sie die Taste
gedrückt.
2. Bei dieser Funktion ist Programm A
automatisch vorgegeben. Bei Bedarf können
Sie auch Programm B oder C auswählen.
Drücken Sie hierzu die Taste
3. Die Stationsnummer blinkt nun. Mit der
Taste
oder können Sie die
Stationen durchblättern. Zum Einstellen
der Laufzeiten der einzelnen Stationen
verwenden Sie die Tasten
(Wenn Sie in Schritt 2 oder 3 keine Tasten drücken, wird Programm
A automatisch vom Steuergerät gestartet.)
4. Wechseln Sie mit der Taste
möchten. Nach zwei Sekunden Pause beginnt das Programm.
Diese Funktion eignet sich sehr gut für einen Schnellzyklus, wenn
zusätzliche Bewässerung erforderlich ist oder wenn Sie bei einer
Inspektion die Stationen nacheinander durchgehen möchten.
zwei Sekunden lang
.
und .
zu der Station, mit der Sie beginnen
24
ERWEITERTE FUNKTIONEN .................................................................................................

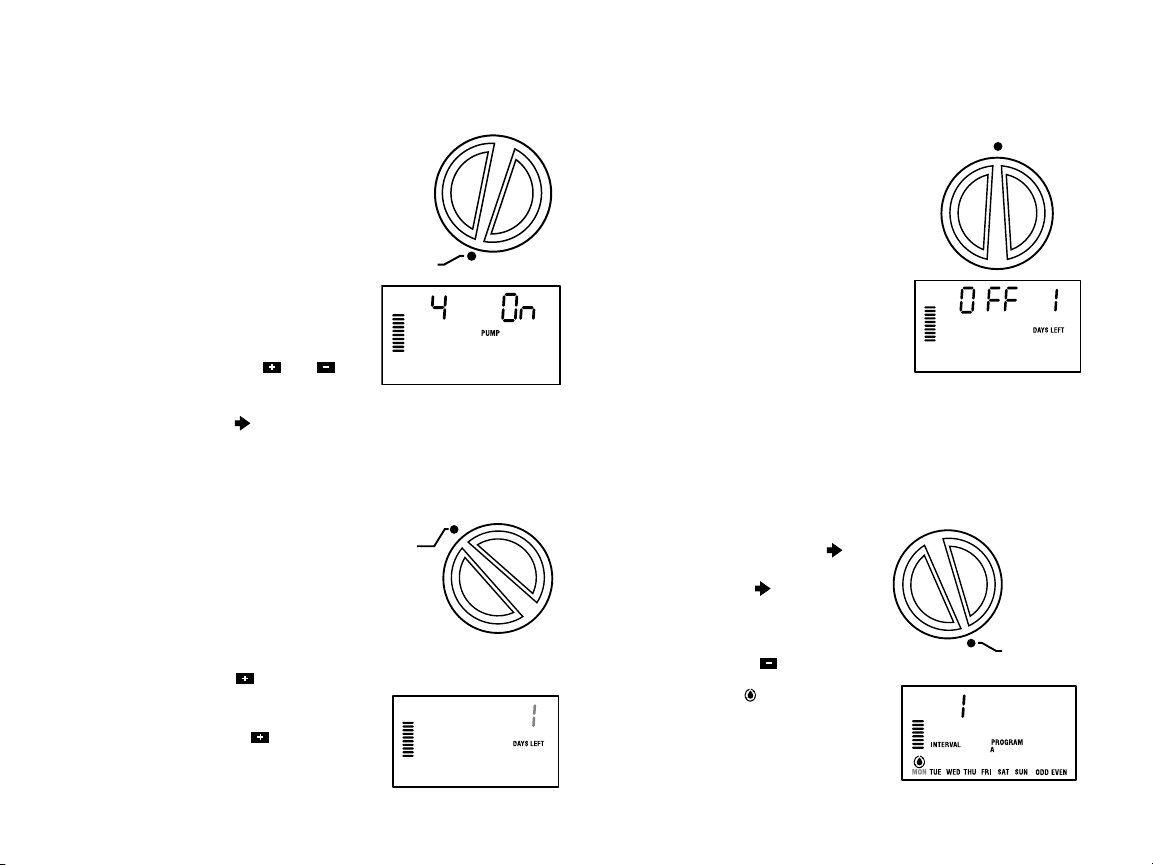

Pumpen-/Hauptventilbetrieb einstellen
Bei allen Stationen ist die Hauptventil-/
Pumpenstartschaltung standardmäßig
eingeschaltet (ON). Der Hauptventil-/
Pumpenstart kann für jede Station einzeln einBoder ausgeschaltet werden (ON oder
OFF)– unabhängig davon, welchem Programm
PUMPENBETRIEB
die jeweilige Station zugeordnet ist.
So programmieren Sie den Pumpenbetrieb:
1. Stellen Sie den Drehschalter auf
PUMPENBETRIEB EINSTELLEN.
POMPA
2. Schalten Sie mit der Taste oder den
Hauptventil-/Pumpenstart für die jeweilige
Station ein oder aus (ON oder OFF).
3. Drücken Sie die Taste , um zur nächsten Station zu wechseln.
4. Wiederholen Sie für alle erforderlichen Stationen die Schritte 2 und 3.
Programmierbare Bewässerungspause
Mit dieser Funktion können Sie alle
Bewässerungsprogramme für einen
angegebenen Zeitraum von 1 bis 31 Tagen
stoppen. Nach Ablauf der programmierten
Bewässerungspause schaltet das Steuergerät
wieder in den regulären Automatikbetrieb um.
1. Stellen Sie den Drehschalter auf
SYSTEMAUS.
2. Drücken Sie die Taste
. Daraufhin wird eine „1“ angezeigt und das
DAYS LEFT-Symbol (verbleibende Tage)
eingeblendet.
3. Stellen Sie mit der Taste die gewünschte
Dauer der Bewässerungspause ein
(maximal 31Tage).
SYSTEM AUS
4. Stellen Sie den Drehschalter wieder in die
BETRIEB
Position BETRIEB. In dieser Position
bleiben Zeit, das OFF-Symbol (Aus), eine
Nummer und das DAYS LEFT-Symbol
(verbleibende Tage) eingeblendet.
5. Lassen Sie den Drehschalter in der
Position BETRIEB.
Täglich um Mitternacht wird die Anzahl der
verbleibenden Tage um einen Zähler
verringert. Wenn die Anzahl der Tage bei null
angekommen ist, wird die normale Tageszeit
angezeigt, und die reguläre Bewässerung
beginnt mit der nächsten geplanten Startzeit.
Tage ohne Bewässerung einstellen
Das Programmieren von Tagen ohne Bewässerung ist sinnvoll, wenn Sie
an bestimmten Tagen keine Bewässerung wünschen. Beispiel: Sie mähen
immer samstags den Rasen und programmieren Samstag als Tag ohne
Bewässerung, damit das Gras beim Mähen trocken ist.
1. Stellen Sie den Drehschalter auf BEWÄSSERUNGSTAGE EINSTELLEN.
2. Geben Sie den auf S.21 beschriebenen
Bewässerungszeitplan ein.
3. Drücken Sie einmal auf die Taste
DerTag MON (Montag) blinkt.
4. Drücken Sie die Taste
so oft, bis sich
der Cursor auf dem Wochentag befindet,
den Sie als Tag ohne Bewässerung
programmieren möchten.
5. Drücken Sie die Taste
, um den Tag
als Tag ohne Bewässerung festzulegen.
Daraufhin wird das
-Symbol über dem
Tag angezeigt.
6. Wiederholen Sie die Schritte 4 und 5, bis
alle Tage ohne Bewässerung ausgewählt
sind.
.
BEWÄSSERUNGSTAGE
EINSTELLEN
25
VERBORGENE FUNKTIONEN ................................................................................................
Programm anpassen
Auf dem Pro-C wurden werkseitig drei unabhängige Programme A, B und C mit
je vier verschiedenen Startzeiten eingerichtet, um den Anforderungen
verschiedener Pflanzentypen gerecht werden zu können.Sie können das Pro-C
anpassen, so dass nur die erforderlichen Programme angezeigt werden. Um
das Programmieren zu vereinfachen, können Sie die nicht benötigten
Programme ausblenden.
So passen Sie die Programme des Pro-C an:
1. Halten Sie die Taste gedrückt. Stellen Sie den Drehschalter auf
BEWÄSSERUNGSTAGE EINSTELLEN.
2. Lassen Sie die Taste los.
3. Mit den Tasten und können Sie die Programmmodi ändern.
Erweiterter Betrieb
(3Programme/4 Startzeiten)
Eingeschränkter Betrieb
(1 Programm/1 Startzeit)
Normalbetrieb
(2Programme/4 Startzeiten)
Verzögerung zwischen Stationen programmieren
Mit dieser Funktion können Sie eine
Zeitverzögerung zwischen dem
Abschalten einer Station und dem
Einschalten der nächsten Station
einprogrammieren. Die Funktion ist
z.B. sinnvoll, wenn im System
langsam schließende Ventile
vorhanden sind, wenn die Pumpen
bei nahezu maximalem Durchfluss arbeiten oder längere
Brunnenerholungszeiten benötigen.
1. Stellen Sie den Drehschalter in die
Position BETRIEB.
2. Halten Sie die Taste
stellen Sie den Drehschalter in die
Position STATIONSLAUFZEITEN
EINSTELLEN.
3. Lassen Sie die Taste los. Auf der Anzeige wird die
Verzögerungszeit aller Stationen in Sekunden angezeigt. Das
DELAY-Symbol (Verzögerung) muss zu diesem Zeitpunkt ebenfalls
eingeblendet sein.
4. Stellen Sie mit den Tasten und die gewünschte
Verzögerungszeit ein. Von 0 bis 59 Sekunden wird der Wert in
1-Sekunde-Schritten und zwischen 1 Minute und 4 Stunden in
1-Minute Schritten eingestellt. Wenn sich der Verzögerungswert von
Sekunden auf Minuten und Stunden ändert, wird das Hr-Symbol
eingeblendet. Die maximale Verzögerung beträgt 4 Stunden.
5. Stellen Sie den Drehschalter zurück auf BETRIEB.
HINWEIS: In den ersten 15Sekunden der
programmierten Verzögerung ist die Hauptventil-/
Pumpenstart-Schaltung aktiviert, um das Schließen des
Ventils zu erleichtern und unnötigen Pumpenbetrieb zu
verhindern.
gedrückt, und
STATIONSLAUFZEITEN
EINSTELLEN
26
VERBORGENE FUNKTIONEN (FORTSETZUNG) ................................................................
Abschaltung des Sensors programmieren
Sie können das Pro-C-Steuergerät so programmieren, dass der Sensor
die Bewässerung nur an bestimmten Stationen deaktiviert. Es kann z.B.
vorkommen, dass Blumentöpfe unter Überhängen oder Dächern bei
Regen nicht genug Wasser erhalten und auch zu diesen Zeiten bewässert
werden müssen. So programmieren Sie die Abschaltung des Sensors:
1. Stellen Sie den Drehschalter auf BETRIEB.
2. Halten Sie die Taste
den Drehschalter auf die Position
PROGRAMMSTARTZEITEN EINSTELLEN.
3. Lassen Sie die Taste
erscheinen Stationsnummer und ON-Symbol
(Ein) im Display und das
4. Zum Aktivieren oder Deaktivieren des Sensors für
die angezeigte Station drücken Sie die Taste
oder .
ON = Sensor aktiviert (Bewässerung wird
ausgesetzt)
OFF = Sensor deaktiviert (Bewässerung wird
zugelassen)
5. Wechseln Sie mit der Taste
nächsten Station, für die Sie die Abschaltung
des Sensors programmieren möchten.
HINWEIS: Das Steuergerät ist so vorprogrammiert, dass
der Sensor bei Regen die Bewässerung aller Kreise
stoppt.
gedrückt, und stellen Sie
los. Daraufhin
-Symbol blinkt.
oder zu der
BETRIEB
Wenn das Pro-C-Steuergerät das Sensorsignal
zum Deaktivieren der Bewässerung empfängt,
werden auf der Anzeige die Stationen
eingeblendet, für die die Abschaltung des Sensors
programmiert wurde. Bei Stationen mit
abgeschaltetem Sensor blinkt abwechselnd
das
- und das -Symbol.
Gesamtlaufzeit berechnen
Das Pro-C-Steuergerät speichert die Gesamtlaufzeiten der Stationen je
Programm. Mit dieser Funktion erhalten Sie einen schnellen Überblick
über die Bewässerungsdauer der einzelnen Programme.
1. Schalten Sie den Drehschalter auf STATIONSLAUFZEITEN EINSTELLEN,
und schalten Sie mit der Taste
2. Drücken Sie einmal die Taste , um die programmierten
Gesamtlaufzeiten anzuzeigen.
3. Zum Anzeigen weiterer Programme betätigen Sie die Taste .
zu der höchsten Station.
Testprogramm
Mit dem Pro-C können Sie ein vereinfachtes Testprogramm ausführen.
Dabei werden die einzelnen Stationen in numerischer Reihenfolge von
der niedrigsten bis zur höchsten Nummer nacheinander in Betrieb
genommen. Sie können mit einer beliebigen Station beginnen. Diese
Funktion ist sehr praktisch, um Ihr Bewässerungssystem zu überprüfen.
So starten Sie das Testprogramm:
1. Halten Sie die Taste
2. Wählen Sie mit der Taste
Test beginnen möchten. Mit den Tasten
eine Laufzeit von bis zu 15 Minuten einstellen. Die Laufzeit braucht
nur einmal eingegeben zu werden.
3. Nach zwei Sekunden Pause beginnt das Programm.
gedrückt. Die Stationsnummer blinkt nun.
oder die Station aus, mit der Sie den
und können Sie nun
27
VERBORGENE FUNKTIONEN (FORTSETZUNG) ................................................................
Easy Retrive™-Programmspeicher
Das Pro-C kann ein bevorzugtes Bewässerungsprogramm speichern, damit
es zu einem späteren Zeitpunkt wieder aufgerufen werden kann. Mit dieser
Funktion lässt sich das Steuergerät schnell auf einen ursprünglich
programmierten Bewässerungszeitplan einstellen.
So speichern Sie das Programm:
1. Stellen Sie den Drehschalter auf BETRIEB, halten Sie die Tasten
und fünf Sekunden lang gedrückt. Das -Symbol läuft von links
nach rechts über die Anzeige. Damit wird signalisiert, dass das
Programm gespeichert wurde.
2. Lassen Sie die Tasten und wieder los.
So rufen Sie ein zuvor abgespeichertes Programm ab:
1. Stellen Sie den Drehschalter auf BETRIEB, halten Sie die Tasten
und fünf Sekunden lang gedrückt. Das -Symbol läuft von rechts
nach links über die Anzeige. Damit wird signalisiert, dass das
Programm gespeichert wurde.
2. Lassen Sie die Tasten und wieder los.
Hunter Quick Check
Diese Schaltungsdiagnose kann schnell Kurzschlüsse erkennen, die in
der Regel durch fehlerhafte Magnetspulen oder durch den Kontakt
blanker Masseleiter mit blanken Steueradern verursacht werden.
So testen Sie das System mit dem Hunter Quick Check:
1. Drücken Sie die Tasten , , und gleichzeitig. Im
Bereitschaftsmodus werden alle Segmente auf der LCD-Anzeige
eingeblendet (sinnvoll für die Fehlersuche bei Displayproblemen).
2. Drücken Sie die Taste , um das Quick Check-Testverfahren zu starten.
Das System tastet alle Stationen ab, um über die Stationsklemmen Pfade
mit erhöhtem Stromfluss zu erkennen. Wenn in der Feldverdrahtung ein
Kurzschluss erkannt wird, blinkt sofort das ERR-Symbol (Fehler) mit
vorangestellter Stationsnummer auf der LCD-Anzeige des Steuergeräts.
Wenn die Schaltungsdiagnose des Hunter Quick Check abgeschlossen
ist, schaltet das Steuergerät wieder in den automatischen
Bewässerungsbetrieb zurück.
™
Speicher des Steuergeräts löschen/Steuergerät zurücksetzen
Bei Programmierfehlern ist es möglich, den Speicher des Steuergeräts auf
die werkseitigen Standardwerte zurückzusetzen und alle bislang im
Steuergerät eingegebenen Programme und Daten zu löschen. Halten Sie
die Taste
der Frontabdeckung. Warten Sie, bis „12:00am“ auf der Anzeige
eingeblendet wird. Lassen Sie die Taste
wurde gelöscht, und das Steuergerät kann jetzt neu programmiert werden.
SYSTEM WINTERFEST MACHEN
In Gegenden mit Bodenfrost, muss das System winterfest gemacht
werden. Das Wasser kann auf verschiedene Weisen aus dem Rohrsystem
entfernt werden. Falls mit Druckluft entleert werden soll, wird
empfohlen, einen qualifizierten und lizenzierten Vertragspartner damit
zu beauftragen.
WARNUNG! TRAGEN SIE EINEN ANSI-GERPÜFTEN AUGENSCHUTZ!
Wenn das System mit Druckluft entleert wird, ist mit äußerster Vorsicht
zu verfahren. Druckluft kann schwere Verletzungen verursachen,
z.B.auch schwere Augenverletzungen durch fliegende Rückstände.
Tragen Sie stets eine ANSI-geprüfte Schutzbrille, und halten Sie sich
während der Druckluftanwendung von den Bewässerungskomponenten
fern (Rohre, Regner und Ventile). BEI NICHTBEACHTUNG DIESER
EMPFEHLUNGEN KÖNNEN SCHWERE VERLETZUNGEN VERURSACHT
WERDEN.
gedrückt. Drücken Sie kurz die Taste RESET auf der Rückseite
los. Der gesamte Speicher
28
HILFE BEI STÖRUNGEN .........................................................................................................
PROBLEM URSACHEN LÖSUNGEN
Ständige oder mehrfach wiederholte
Bewässerung, auch wenn keine Bewässerung
vorgesehen ist (wiederholteZyklen)
Zu viele Startzeiten (Anwenderfehler) Für jedes Programm ist nur eine Startzeit
erforderlich. Siehe „Programmstartzeit
einstellen“ auf Seite 16
Keine Anzeige Netzstromversorgung überprüfen Alle Fehler korrigieren
®
„ERR“ wird angezeigt Störsignale im System SmartPort
-Kabelsatz überprüfen.
Kabelverlängerungen müssen durch
geschirmtes Kabel ersetzt werden.
Informationen über geschirmtes Kabel beim
Händler erfragen
„P ERR“ wird angezeigt Fehler in der Verdrahtung zum
Pumpenstartrelais oder Hauptventil
Adern zum Hauptventil bzw. Pumpenstartrelais
auf Durchgang prüfen. Kurzgeschlossene Adern
auswechseln oder reparieren. Alle
Adernanschlüsse auf guten Zustand und
Wasserdichtigkeit überprüfen
Stationsnummer mit „ERR“ wird angezeigt
(z.B. „2 ERR“)
Fehler an der Ader, die zu der genannten Station
führt
Ader auf Durchgang prüfen. Kurzgeschlossene
Ader auswechseln oder reparieren. Alle
Adernanschlüsse auf guten Zustand und
Wasserdichtigkeit überprüfen
„NO AC“ wird angezeigt Keine Netzspannung (Steuergerät empfängt
Überprüfen, ob der Trafo richtig angeschlossen ist
keine Versorgungsspannung)
29
HILFE BEI STÖRUNGEN (FORTSETZUNG) .........................................................................
PROBLEM URSACHEN LÖSUNGEN
„SENSOR OFF“ wird angezeigt Regensensor unterbricht die Bewässerung
oder Sensorbrücke ist nicht angeschlossen
Regensensor schaltet das System nicht ab Regensensor ist nicht kompatibel, oder die
Brücke wurde beim Anschließen des
Sensors nicht entfernt
Manuelle Bewässerungsfunktion für einzelne
Stationen ist aktiviert
Steuergerät hat keine Startzeiten für
einzelne Stationen
Programmierungsfehler, Drehschalter in
falscher Position
Ventil wird nicht aktiviert Kurzschluss in Verdrahtung. Magnetspule
defekt
Regensensorschalter an der Frontabdeckung auf
BYPASS schalten, um den Regensensor
zuüberbrücken, oder Brücke installieren
Sicherstellen, dass ein Sensor mit potentialfreiem
Kontakt (Trockenkontakt) angeschlossen ist, z.B. der
®
Mini-Clik
. Sicherstellen, dass die Brücke von
denSEN-Klemmen entfernt wurde
Funktionsfähigkeit überprüfen (siehe „Regensensor
testen“ auf S. 8)
Die „manuelle Bewässerungsfunktion für einzelne
Stationen“ setzt den Sensor außer Kraft. Sensor mit
„manuellem Durchlauf aller Stationen“ testen
Richtige Position des Drehschalters sicherstellen.
DieGesamtzahl der Stationen lässt sich leicht prüfen,
wenn der Drehschalter in der Position
STATIONSLAUFZEITEN EINSTELLEN ist und Sie die
schwarze Pfeiltaste drücken
Feldverdrahtung überprüfen. Magnetspule
auswechseln
30
SPEZIFIKATIONEN ..................................................................................................................
Betriebsdaten
• LaufzeitderStationen:1Minutebis6StundenbeiProgrammenA,B
und C
• Startzeiten:4proTagjeProgramm,biszu12täglicheStarts
• Bewässerungszeitplan:ProgrammierungnachWochentagen,nach
Intervallen bis max. 31Tagen oder nach ungeraden und geraden
Tagen, (möglich durch 365 Tage Kalender/Uhr)
Elektrische Angaben
• Trafo-Eingang: 230VAC, 50/60Hz (intern. Modelle)
• Trafo Ausgang: 25VAC, 1.0Ampere
• Stationsausgang: 24VAC, 0.56Ampere pro Station
• Maximaler Ausgang: 24VAC, 0.84Ampere (einschließlich
Hauptventilkreis)
• Batterie: 9V Alkali/Mangan Batterie (nicht im Lieferumfang)
nur zur Programmierung bei Stromausfall (der Permanentspeicher
sichert die Programmdaten)
• Batterie in Frontabdeckung, interne CR2032-Lithiumbatterie für
Echtzeituhr
Abmessungen
Innengerät Aussengerät
Höhe: 21cm Höhe: 23cm
Breite: 23cm Breite: 24cm
Tiefe: 9.5cm Tiefe: 11.4cm
Aussengerät Schutzklasse IP44 (NEMA 3R)
Voreinstellungen
Alle Stationen sind auf Laufzeit „Null“ voreingestellt. Dieses
Steuergerät verfügt über einen Permanentspeicher, der bei
Stromausfall auch ohne Batterie alle eingegebenen Programmdaten
sichert.
Reinigung
Nur mit angefeuchtetem Tuch mit milder Seifenlauge reinigen.
31
FCC-HINWEIS ...........................................................................................................................
Das Gerät erzeugt hochfrequente Schwingungen und kann den Radio- und Fernsehempfang stören. Dieses Gerät wurde geprüft und hält die Grenzwerte
für Computergeräte der Klasse B entsprechend Abschnitt J in Teil 15 der FCC-Vorschriften ein. Diese Grenzwerte wurden für einen angemessenen
Schutz gegen Radiostörstrahlungen entwickelt, um den sicheren Betrieb der Geräte in Wohnumgebungen sicherzustellen. Es kann jedoch nicht
gewährleistet werden, dass in einer bestimmten Installation keine Störstrahlungen auftreten. Falls dieses Gerät Radio- oder TV-Störstrahlungen
verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, so kann der Benutzer versuchen, die Störung durch die folgenden
Maßnahmen zu beseitigen:
•RichtenSiedieEmpfangsantenneerneutaus.
•StellenSiedasSteuergerätingrößeremAbstandvomEmpfangsgerätauf.
•SchließenSiedasSteuergerätaneineranderenSteckdosean,sodassEmpfangsgerätundSteuergerätanverschiedenenStromkreisenange-
schlossen sind.
Der Benutzer sollte sich gegebenenfalls mit seinem Händler oder einem erfahrenen Rundfunk-/Fernsehtechniker in Verbindung setzen, um weitere
Möglichkeiten zu erfragen. Nützliche Hinweise enthält auch die folgende Broschüre der Federal Communications Commission: „How to Identify and
Resolve Radio-TV Interference Problems“. Diese Broschüre können Sie unter der Bestellnr. 004-000-00345-4 vom U.S. Government Printing Office,
Washington, D.C., 20402, USA, für den Preis von 2US-Dollar anfordern.
ERKLÄRUNG DER ÜBEREINSTIMMUNG MIT DEN EUROPÄISCHEN RICHTLINIEN
Hunter Industries erklärt, dass das Steuergerät Pro-C den Normen der europäischen EMV-Richtlinie 89/336/EWG und Niederspannungsrichtlinie
73/23/EWG entspricht.
__________________________________
Projektleiter
Dieses Produkt darf ausschließlich für den in diesem Handbuch beschriebenen Bestimmungszweck verwendet werden. Das Produkt darf nur von
entsprechend geschultem und autorisiertem Fachpersonal repariert und gewartet werden.
32
Hunter Industries Incorporated © 2009 Hunter Industries Incorporated
1940 Diamond Street • San Marcos, California 92078 USA
www.hunterindustries.com
P/N 700872 INT-454 12/09
Loading...
