Hardware
(Drawn to Scale)
Fan Parts
(Not Drawn to Scale)

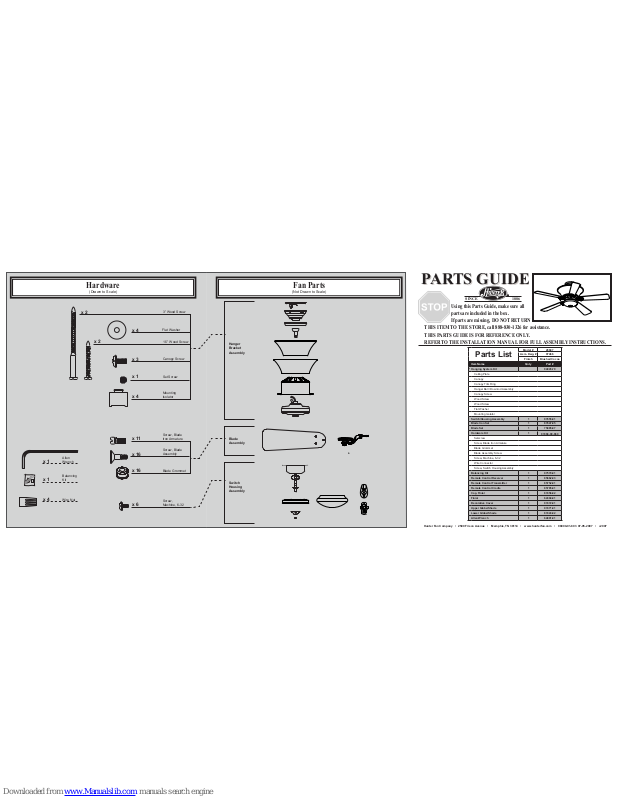

PARTS GUIDE
PARTS GUIDE
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-803 07-05-2007 • ©2007
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULL ASSEMBLY INSTRUCTIONS.
R
SINCE 1886
Parts List
Model # 28607
Asm. Dwg. # 97466
Finish Brushed Cocoa
Item Name Qnty Part #
* Hanging System Kit 94945-79
Ceiling Plate
Canopy
Canopy Trim Ring
Hanger Ball / Downrod Assembly
Canopy Screw
Wood Screw
Wood Screw
Flat Washer
Mounting Isolator
Switch/Housing Assembly 1 97655-01
Blade Iron Set 1 87647-05
Blade Set 1 75885-97
Hardware Kit 1
97466-00-860
Setscrew
Screw, Blade Iron Armature
Blade Grommet
Blade Assembly Screw
Screw, Machine, 6-32
Wire Connector
Screw, Switch Housing Assembly
Balancing Kit 1 07570-01
Remote Control Receiver 1 85662-03
Remote Control Transmitter 1 85752-01
Remote Control Cradle 1 85785-01
Cap, Finial 1 87456-02
Finial 1 64304-01
Decorative Cover 1 97472-01
Upper Globe/Shade 1 97471-01
Lower Globe/Shade 1 87443-02
Allen Wrench 1 64801-01
Hanger
Bracket
Assembly
Blade
Assembly
Switch
Housing
Assembly
Screw,
Machine, 6-32
Set Screw
Screw, Blade
Iron Armature
Canopy Screw
Flat Washer
Screw, Blade
Assembly
3” Wood Screw
Balancing
Kit
Wire Nut
1.5” Wood Screw
Mounting
Isolator
Blade Grommet
Allen
Wrench
x 2
x 4
x 2
x 3
x 1
x 11
x 16
x 6
x 1
x 4
x 4
x 16
x 1
Page 2
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
R
SINCE 1886
PARADA
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-803 07-05-2007 • ©2007
Lista de piezas
No. del modelo 28607
No. del dibujo de ensamblaje 97466
Acabado Bronce Nuevo
Nombre del ítem Cantidad No. de la pieza
* Kit del sistema de suspensión 94945-01
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo, de campana
Tornillo, de madera
Tornillo, de madera
Arandela, plana
Aislador de montaje
Conjunto del interruptor/alojamiento 1 97655-01
Juego de soporte de paletas 1 87647-05
Juego de paletas 1 75885-75
Kit de materiales 1
97466-00-860
Tornillo prisionero
Tornillo, de armadura de soporte de paleta 11 63730-07
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Kit de equilibrado 1 07570-01
Receptor de control remoto 1 85662-03
Transmisor de control remoto 1 85752-01
Soporte de control remoto 1 85785-01
Tapa, de cubierta ornamental 1 87456-02
Cubierta ornamental 1 64304-01
Globo / Pantalla 1 87443-02
Globo / Pantalla 1 87443-02
Globo / Pantalla 1 87443-02
Llave, Allen 1 64801-01
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo,
mecánico, 6-32
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Arandela de
caucho, de paleta
Aislador de montaje
Llave, Allen
x 3
x 1
x 4
x 11
x 16
x 16
x 2
x 4
x 2
x 3
x 1
x 4
x 1
