Su nuevo ventilador de techo Hunter® es una adición a su hogar u oficina que
proporcionará comodidad y rendimiento por muchos años. Este manual de
instalación y operación le proporciona instrucciones completas para instalar y
operar su ventilador.

Estamos orgullosos de nuestro trabajo. Apreciamos la oportunidad de
suministrarle el mejor ventilador de techo disponible en cualquier lugar
del mundo.

Antes de instalar su ventilador, para sus registros y ayuda con la garantía,
registre la información de la caja y la placa Hunter (ubicada en la parte
superior del alojamiento del motor del ventilador).

Precauciones y advertencias

• LEA DETENIDAMENTE TODO EL MANUAL ANTES DE COMENZAR LA
INSTALACIÓN. GUARDE ESTAS INSTRUCCIONES.

• Solamente use piezas de repuesto Hunter.

• Para reducir el riesgo de lesiones personales, conecte directamente el
ventilador a las estructuras de soporte de la construcción de acuerdo con
estas instrucciones, y use sólo la tornillería suministrada.

• Para evitar posibles choques eléctricos, antes de instalar su ventilador,
desconecte la alimentación apagando los interruptores automáticos que
alimentan a la caja de salida y al interruptor de pared asociado. Si no puede
bloquear los interruptores automáticos en la posición de apagado, asegure
firmemente una forma destacada de advertencia, como una etiqueta de
seguridad, en el tablero de servicio.

• Todo el cableado debe realizarse de acuerdo con los códigos eléctricos
locales y nacionales y con ANSI/NFPA 70. Si no está familiarizado con el
cableado, emplee un electricista calificado.

• Para reducir el riesgo de lesiones personales, no doble el sistema de fijación
de las aspas cuando instale, equilibre o limpie el ventilador. Jamás introduzca
objetos extraños entre las aspas del ventilador en rotación.

• Para reducir el riesgo de incendio, choque eléctrico, o daño al motor, no
use este ventilador con ningún dispositivo de estado sólido para control de
velocidad. Solamente use controles de velocidad Hunter.

Bienvenido

Tabla de contenido

Preparación del sitio del ventilador. . 3

1 • Preparándose . . . . . . . . . . . . . . . . . . . 6

2 • Instalación de la placa de techo . . 7

3 • Montaje y suspensión del

ventilador. . . . . . . . . . . . . . . . . . . . . . 8

4 • Cableado del ventilador. . . . . . . . 10

5 • Instalación de la campana y del anillo

de la moldura de campana . . . . 11

6 • Montaje de las aspas . . . . . . . . . . . 12

7 • Completando su instalación con

un artefacto de iluminación

o sin él . . . . . . . . . . . . . . . . . . . . . . . . 13

8 • Operación y limpieza de su ventilador

de techo . . . . . . . . . . . . . . . . . . . . . . 17

9 • Localización de fallas . . . . . . . . . . . 18

3

42507-02 • 11/19/10 • Hunter Fan Company

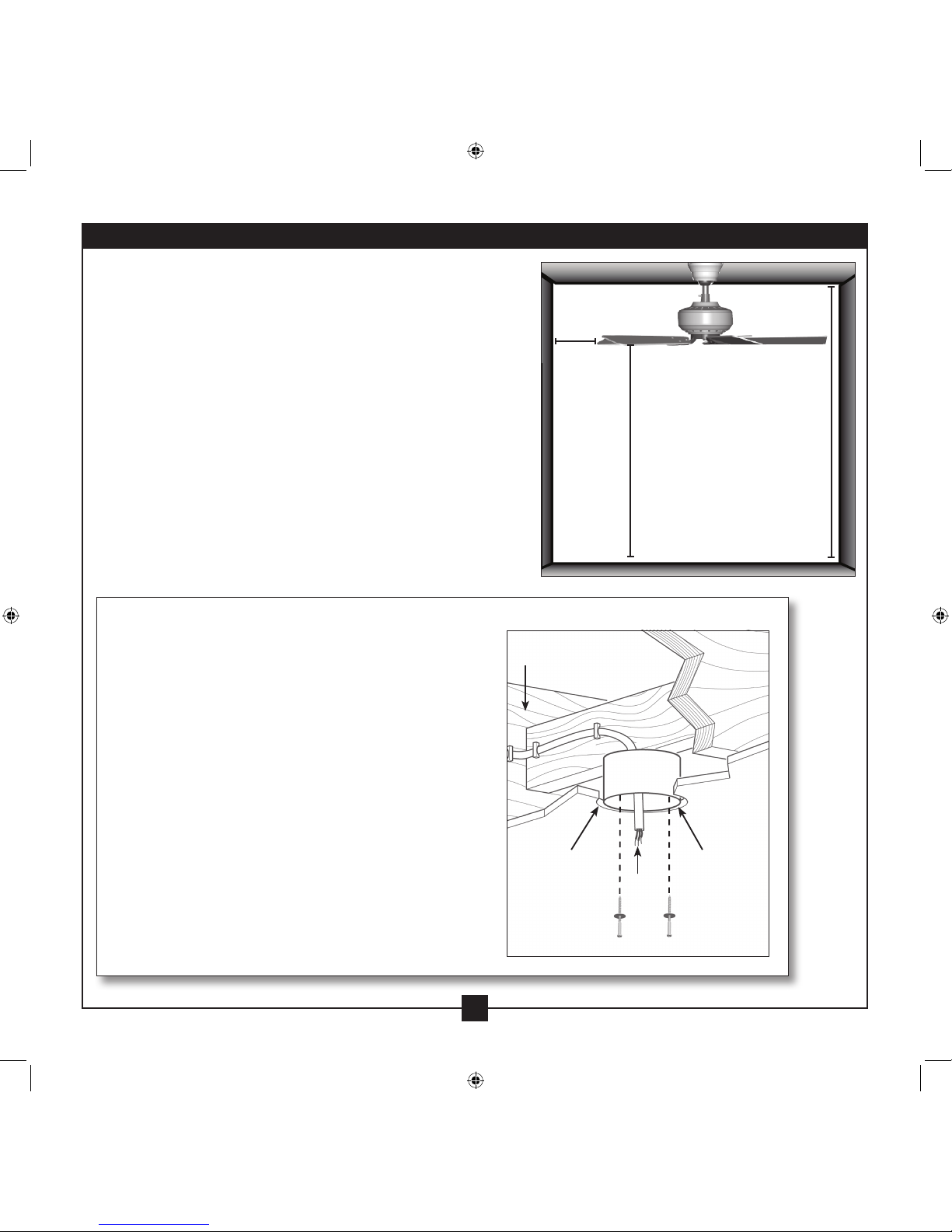

Paso 1 - Selección del sitio del ventilador

La adecuada ubicación y fi jación del ventilador a la estructura el
edificio son indispensables para obtener una operación segura y
confi able, una máxima eficiencia y un ahorro de energía.

Elija un sitio para el ventilador donde:

• Ningún objeto pueda entrar en contacto con las paletas en
rotación durante operación normal.

• Las paletas del ventilador estén por lo menos a 7 pies (2.10 m) por
encima del piso y el techo al menos a 8 pies (2.40 m) de altura.

• Las paletas del ventilador no tengan obstrucciones al fl ujo de aire
como paredes o postes a menos de 30” (75 cm) de las puntas de
las paletas.

• El ventilador esté directamente debajo de una viga o soporte de
apoyo que sostenga la caja de salida y todo el peso del ventilador.

Lista de comprobación para sitio de ventilador existente

Si desea usar un sitio de un ventilador existente, verifi que la siguiente lista de
comprobación para determinar si el sitio es aceptable y seguro para su nuevo
ventilador Hunter. Si no puede verifi car todos los ítems, prepare un nuevo sitio
para el ventilador como se describe en esta página.

Sistema de soporte del ventilador

• El ventilador se fi ja directamente a la estructura del edifi cio.

• El sistema de apoyo del ventilador soportará todo el peso del ventilador y el kit de

luz.

Agujero de techo

• El agujero de la caja de salida está directamente debajo de la viga del soporte de

apoyo.

Caja de salida

• La caja de salida es octagonal de 4” x 1-1/2” (o como se especifi que por el

fabricante del soporte de apoyo).

• La caja de salida está asegurada a la viga o al soporte de apoyo por tornillos para

madera y arandelas a través de los agujeros internos de la caja.

• Los agujeros externos de la caja de salida están alineados con la viga o el soporte

de apoyo.

• La parte inferior de la caja de salida está empotrada por lo menos 1/16” en el

techo.

Cableado

• El cable eléctrico está fi jado a la caja de salida por un conector aprobado.

• Seis pulgadas de los extremos de los alambres se extienden fuera de la caja de

salida.

Si el sitio del ventilador existente es adecuado, consulte el manual de su ventilador y
comience con 2 • Instalación de la placa de techo.

7 pies (2.10 m)
como mínimo
al piso

8 pies (2.40 m)

como mínimo de

altura del techo

30” (75
cm) desde
la pared u
obstrucción
más cercana

Sitio adecuado de ventilador existente

Sistema de soporte
del ventilador

Sistema de soporte
del ventilador

Cableado

Caja de salida

Preparación del sitio del ventilador

4

42507-02 • 11/19/10 • Hunter Fan Company

Paso 2 - Corte del agujero de techo

2-1. Ubique el lugar para el agujero de techo directamente debajo de la viga o soporte

que sostendrá la caja de salida y el ventilador.

2-2. Corte un agujero de 4” de diámetro a través del panel de yeso del techo. El agujero

se usará para instalar el soporte de apoyo y la caja de salida.

Paso 3 - Instalación de un soporte de apoyo, si es necesario

Determine si hay una viga de techo directamente encima del agujero del techo. Si la
hay, determine si está ubicada de modo que le permita empotrar la caja de salida por
lo menos 1/16” en el techo. Si NO la hay, instale un soporte de apoyo de la manera
siguiente:

3-1. Fije un soporte de apoyo de 2” x 4” entre dos vigas. Ubíquelo de manera que pueda

empotrar la parte inferior de la caja de salida un mínimo de 1/16” en el techo.

3-2. Verifi que el soporte de apoyo para asegurar que pueda sostener todo el peso del

ventilador y el kit de luz.

Paso 4 - Instalación de la caja de salida

4-1. Obtenga una caja de salida octogonal de 4” x 1-1/2” aprobada por UL, más dos

tornillos para madera #8 x 1-1/2” y arandelas, disponibles en cualquier almacén de
ferretería o de artículos eléctricos.

4-2. Oriente la caja de salida de modo que los agujeros interior y exterior en la caja estén

alineados con la viga o el soporte de apoyo.

4-3. Taladre agujeros piloto no mayores que el menor diámetro de los tornillos para

madera (5/64”) a través de los agujeros internos de la caja.

4-4. Fije la caja de salida directamente al soporte de apoyo o a la viga con dos tornillos

para madera #8 x 1-1/2” y arandelas. La parte inferior de la caja de salida debe estar
empotrada por lo menos 1/16” en el techo.

Paso 5 - Prepare the Wiring

5-1. Asegúrese que los interruptores automáticos de las líneas de alimentación del

ventilador y el respectivo interruptor de pared estén apagados. Si no puede
bloquear los interruptores automáticos en la posición de apagado, asegure fi
rmemente una forma destacada de advertencia, como una etiqueta de seguridad,
en el tablero de servicio.

5-2. Pase la línea de alimentación del ventilador a través de la caja de salida de modo que

se extienda por lo menos 15 cm (6”) afuera de la caja.

5-3. Fije la línea de alimentación del ventilador a la caja de salida con un conector

aprobado, disponible en cualquier almacén de ferretería o de artículos eléctricos.

5-4. Asegúrese que el cableado cumpla todas las normas nacionales y locales y ANSI/

NFPA 70.

Ha preparado correctamente el sitio para el ventilador de techo. Para instrucciones

sobre su instalación, consulte el manual y continúe con 2 • Instalación de la placa de

techo.

CAUTION: All wiring must be in

accordance with national and local
electrical codes and ANSI/NFPA 70. If
you are unfamiliar with wiring, use a

qualified electrician.

Steps 2 – 3

Step 4

Step 5

Preparación del sitio del ventilador (continuación)

5

42507-02 • 11/19/10 • Hunter Fan Company

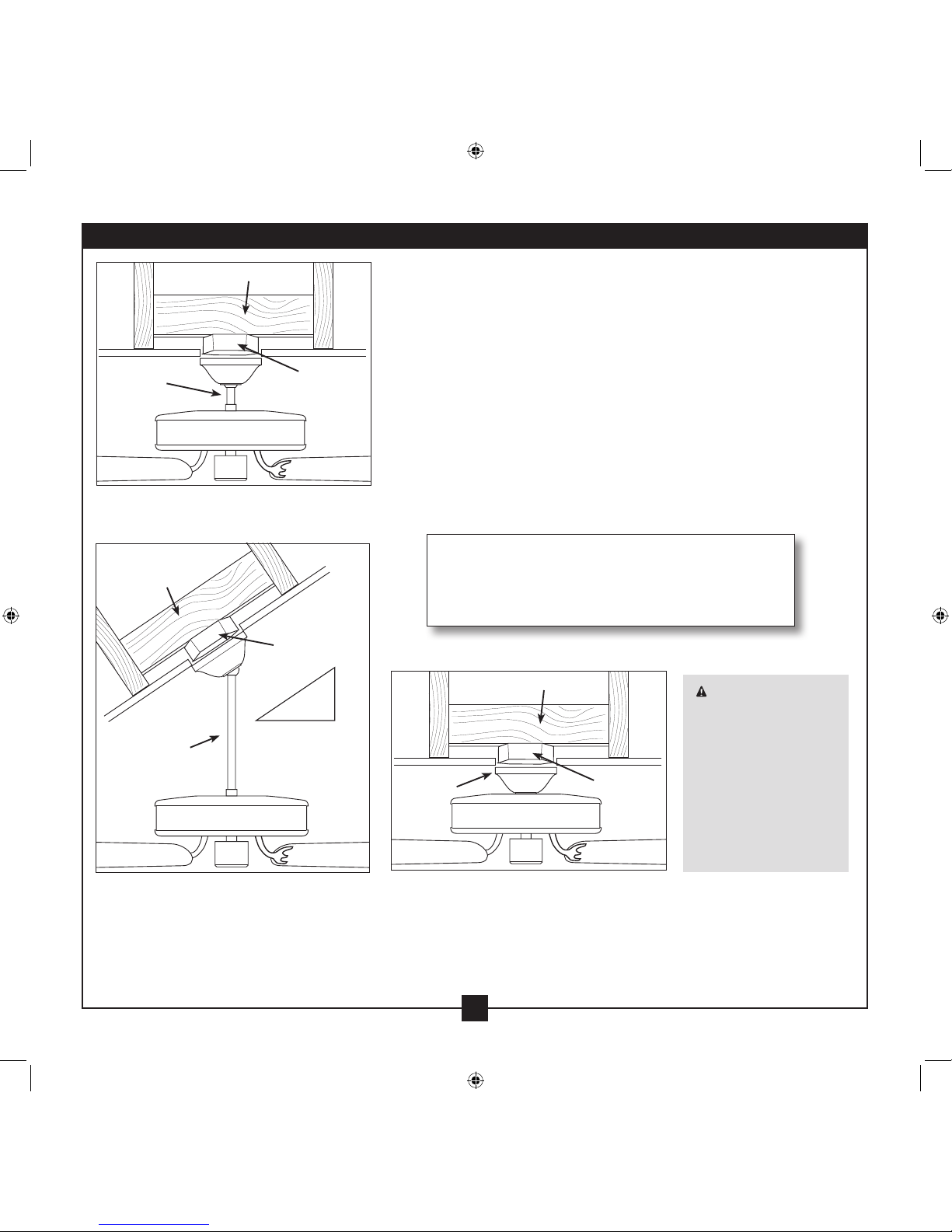

Elección del instalador y accesorios opcionales

Formas de montaje e Installer’s Choice®

El sistema de montaje de 3 posiciones patentado por Hunter le proporciona
una máxima flexibilidad y facilidad de instalación. Puede instalar su ventilador
Hunter en tres maneras, dependiendo de la altura del techo y de sus preferencias:
Perfil bajo, Estándar o Montaje en ángulo. Los pasos en este manual incluyen
instrucciones para los tres métodos de montaje Installer’s Choice.

Accesorios opcionales

Considere usar accesorios opcionales de Hunter, como un control de velocidad
de pared o remoto. Para instalar y usar los accesorios, siga las instrucciones
incluidas con cada producto. Para un funcionamiento óptimo y silencioso de
su ventilador Hunter, sólo use controles de velocidad Hunter.

Para techos más altos que 2.40 m (8 pies) puede adquirir
varillas de extensión Hunter. Todos los ventiladores Hunter
usan robustos tubos de 3/4” de diámetro para asegurar la
estabilidad y el funcionamiento sin bamboleos.

El montaje de perfil bajo se instala cerca
del techo, recomendado para techos bajos,
menores que 2.40 m (8 pies) de altura

Soporte de apoyo

Tipo de
montaje
de perfil
bajo

Caja de
salida de
techo

Montaje estándar cuelga del techo
mediante una varilla (incluida)

El montaje en ángulo se recomienda
para un techo abovedado o angulado

Soporte de apoyo

Tipo de
montaje
estándar

Caja
de salida
de techo

Caja de salida
de techo

Tipo de
montaje
en ángulo

8

12

PRECAUCIÓN:

Para reducir el riesgo
de lesiones personales,
conecte directamente
el ventilador a las
estructuras de soporte
del edificio de acuerdo
con estas instrucciones,
y use sólo la tornillería
suministrada.

Soporte
de apoyo

6

42507-02 • 11/19/10 • Hunter Fan Company

Para instalar un ventilador de techo, asegúrese de poder hacer lo siguiente:

• Localizar la vigueta de techo u otro apoyo adecuado en el techo.

• Taladrar agujeros e instalar tornillos para madera.

• Identificar y conectar los alambres eléctricos.

• Levantar 40 libras (18 Kg)

Si necesita ayuda para instalar el ventilador, su representante de ventas Hunter
puede recomendarle a un instalador o electricista calificado.

Herramientas

Necesitará las siguientes herramientas para instalar el ventilador:

• Taladro eléctrico con broca de 9/64”

• Destornillador estándar (se recomienda uno con punta magnética)

• Destornillador estrella Phillips (se recomienda uno con punta magnética)

• Llave de boca o alicates

• Escalera (dependiendo de la altura del lugar de instalación)

Vericación de los componentes de su ventilador

Desempaque cuidadosamente el ventilador para no dañar sus componentes.
Consulte la Guía de componentes incluida. Verifique que no haya daños al
motor o las aspas del ventilador debidos al transporte. Si alguna parte falta o
está dañada, contacte con su distribuidor Hunter o llame al Departamento de
soporte técnico de Hunter al 888-830-1326.

¿Instalación de varios
ventiladores?

Si está instalando más de un
ventilador, mantenga las aspas y los
soportes del aspa (si es aplicable) en
juegos, tal como se despacharon.

1 • Preparándose

7

42507-02 • 11/19/10 • Hunter Fan Company

Arandela plana

Tornillo para

madera de 3”

Paso 2-2

Pasos 2-3 – 2-5

PRECAUCIÓN: Para evitar posibles choques eléctricos, antes de instalar

su ventilador, desconecte la alimentación apagando los interruptores
automáticos que alimentan a la caja de salida y al interruptor de pared
asociado. Si no puede bloquear los interruptores automáticos en la posición
de apagado, asegure firmemente una forma destacada de advertencia, como
una etiqueta de seguridad, en el tablero de servicio.

2-1. Taladre dos agujeros pilotos en la estructura de soporte. de madera a

través de los agujeros más exteriores en la caja de salida. Los agujeros
pilotos deben tener 9/64” de diámetro.

2-2. Su ventilador incluye cuatro aisladores de ruido de neopreno (“aisladores”)

Ubique los aisladores entre la placa de techo y el techo insertando las áreas
elevadas en cada aislador en los agujeros en la placa de techo.

2-3. Pase los cables de conexión de la caja de salida a través del agujero en el

medio de la placa de techo.

2-4. Alinee los agujeros ranurados en la placa de techo con los agujeros

pilotos que taladró en la estructura de soporte de madera. Para un
correcto alineamiento, use los agujeros ranurados directamente uno
frente al otro.

Nota: Los aisladores deben estar a nivel con el techo.

2-5. Coloque una arandela plana en cada uno de los dos tornillos para madera

de 3” y páselos a través de los agujeros ranurados en la placa de techo en
los agujeros piloto que taladró.

Apriete los tornillos en los agujeros pilotos de 9/64”; no use lubricantes

en los tornillos. No apriete demasiado.

Placa

de techo

Aislador

Para techos inclinados: Asegúrese de
orientar la placa de techo de modo que las
flechas impresas en la placa estén señalando
hacia el punto más alto del techo.

2 • Instalación de la placa de techo

8

42507-02 • 11/19/10 • Hunter Fan Company

ADVERTENCIA: El ventilador puede caer si no se ensambla como

se indica en estas instrucciones de instalación.

Puede ensamblar su ventilador para montaje estándar o en ángulo como se
muestra en los pasos 3-1 - 3-4. Para montaje de perfil bajo (techos menores
que 2.40 m [8 pies] de altura), vaya a los pasos 3-5 - 3-11en la siguiente página.

Para montaje estándar o en ángulo:

3-1. Desenrolle los alambres del ventilador.
3-2. Para ensamblar el ventilador de manera que esté suspendido de un techo

plano o inclinado, introduzca la varilla a través de la campana y el anillo
de la moldura de campana. Pase los alambres del ventilador a través de
la varilla.

3-3. Afloje el tornillo de fijación de cabeza cuadrada en el adaptador para

instalar el conjunto de tubo y bola. Nota: Cuando esté instalado el
conjunto de tubo y bola, se verán 2-3 hilos de rosca en el tubo; esto es
normal. Apriete firmemente el tornillo de fijación con una llave de tuercas
o unos alicates.

PRECAUCIÓN: El adaptador tiene un recubrimiento especial

en la parte roscada. No lo retire porque evita que la varilla se
desenrosque. Luego del ensamblaje, no retire la varilla.

3-4. Levante el ventilador y coloque el gancho en la varilla por el lazo en la placa

de techo. Las flechas en la varilla y en la placa de techo deben señalar hacia
el agujero de la pestaña en la campana. Vaya a 4 • Cableado del ventilador.

Pasos 3-1 – 3-2

Varilla

Campana

Anillo de
la moldura
de campana

Tornillo
de fijación

Paso 3-4

Varilla

con gancho

Lazo

3 • Montaje y suspensión del ventilador

9

42507-02 • 11/19/10 • Hunter Fan Company

Pasos 3-9 – 3-10

Tornillo de
perfil bajo

Roseta de perfil bajo

ADVERTENCIA: El ventilador puede caer si no se ensambla como se

indica en estas instrucciones de instalación.

Puede ensamblar su ventilador para montaje standard o en ángulo como se
muestra en los pasos 3-1 - 3-4 en la página anterior. Para montaje de perfil
bajo (techos menores que 2.40 m [8 pies] de altura), vea los pasos 3-5 – 3-11
en esta página.

Para montaje de perfil bajo:
Nota: Para un montaje de perfil bajo, la varilla se reemplaza con la arandela de

perfil bajo.
3-5. Desenrolle los alambres del ventilador.

3-6. Retire el tornillo de la bola de suspensión y luego el gancho.

PRECAUCIÓN: El adaptador tiene un recubrimiento especial en la

parte roscada. No lo retire porque evita que la varilla se desenrosque.
Luego del ensamblaje, no retire la varilla.

3-7. Retire el tornillo de fijación del adaptador.
3-8. Instale el gancho y dos arandelas de neopreno en el adaptador usando

el tornillo de fijación. La parte superior del gancho debe colgar sobre el
adaptador. Nota: El tornillo debe estar ajustado, pero debe permitir
que el gancho gire ligeramente.

3-9. Coloque la roseta de perfil bajo (labio arriba) en la campana. Asegúrese

de que el conductor verde de tierra esté señalando hacia el techo.

3-10. Alinee los agujeros en la arandela con los agujeros en el adaptador.

Ensamble firmemente con tres tornillos de perfil bajo.

3-11. Levante el ventilador y coloque el gancho en el adaptador por el lazo

en la placa de techo.

Paso 3-6

Paso 3-8

Paso 3-11

Lazo

3 • Montaje y suspensión del ventilador (Solo para perfil bajo)

10

42507-02 • 11/19/10 • Hunter Fan Company

Todo el cableado debe realizarse de acuerdo con los códigos eléctricos
locales y nacionales y con ANSI/NFPA 70. Si no está familiarizado con el
cableado, emplee un electricista calificado.

No se incluyen los interruptores de pared. Seleccione un interruptor de uso
general aceptable que cumpla los códigos eléctricos nacionales y locales.

4-1. Asegúrese de que la alimentación eléctrica a la caja de salida y a su

interruptor de pared asociado esté aún apagada.

Para conectar los alambres, sostenga los extremos desnudos de los

alambres juntos y coloque un conector sobre ellos; luego tuerza en el
sentido horario hasta que queden apretados.

PRECAUCIÓN: Asegúrese de que no haya alambres pelados ni

trenzados visibles después de hacer las conexiones.

Conecte el alambre desnudo o verde de tierra (de puesta a tierra) en el

techo al alambre verde de tierra (de puesta a tierra) en la placa de techo
y el alambre verde de tierra del ventilador o un alambre verde de tierra
presente en la roseta de perfil bajo.

Cableado para dos interruptores:

• El alambre blanco del techo con el alambre blanco del ventilador

• El alambre negro del techo con el alambre negro del ventilador

• El alambre negro/blanco del techo al alambre negro/blanco del
ventilador

Cableado para un solo interruptor:
Si lo desea, puede controlar el ventilador y la luz con un sólo interruptor.

Para esto, conecte los alambres de la manera siguiente:

• El alambre blanco del techo con el alambre blanco del ventilador

• El alambre negro del techo al alambre negro y al alambre negro/
blanco del ventilador

4-2. Empuje todos los alambres y empalmes plásticos a través del agujero de

la placa de techo dentro de la caja de salida.

Cableado para un solo interruptor

Cableado para

dos interruptores

Conector

4 • Cableado del ventilador

11

42507-02 • 11/19/10 • Hunter Fan Company

Nota: Asegúrese de que las flechas en la varilla y en la placa de techo señalen
hacia el agujero de la pestaña en la campana.

5-1. Enganche el agujero de la pestaña en la campana sobre la pestaña en la

placa de techo.

5-2. Levante la campana. Asegúrese de que los agujeros en la campana y en la

placa de techo estén alineados.

5-3. Instale parcialmente los tres tornillos de la campana, uno a la vez.

Cuando estén colocados los tres tornillos, apriételos.

5-4. Con las dos manos empuje el anillo de la moldura de campana hasta la

parte superior de la campana. Escuchará un clic y el anillo de la moldura
de campana quedará asegurado en posición.

Si necesita retirar el anillo de la moldura de
campana, siga estos pasos:

1. Ubique los indicadores de las pestañas,

pequeñas protuberancias en la parte
superior de las mismas.

2. Presione firmemente en los lados

opuestos del anillo hacia la campana.
Las pestañas se doblarán liberando el
anillo de la moldura de la campana.

Pasos 5-2 – 5-3

Paso 5-1

Paso 5-4

Agujero de

la pestaña

Pestaña

Campana

Tornillo de la

campana

Anillo de

la moldura

de campana

5 • Instalación de la campana y del anillo de la moldura de campana

12

42507-02 • 11/19/10 • Hunter Fan Company

Los ventiladores Hunter usan varios estilos de soportes de aspa (elementos
que fijan las aspas al ventilador).

6-1. Su ventilador puede incluir arandelas de caucho para las aspas. Si su

ventilador tiene arandelas de caucho, introdúzcalas a mano en los
agujeros en las aspas.

6-2. Fije cada aspa a cada soporte de aspa usando tres tornillos de montaje

del aspa. Si ha usado arandelas de caucho, las aspas pueden parecer lige­ramente flojas después que los tornillos estén apretados. Esto es normal.

6-3. Retire los tornillos de montaje del aspa y los protectores de caucho de

embalaje del motor. Nota: Algunos tornillos de montaje del aspa están
instalados en el motor para asegurar los bloques de embalaje.

6-4. Para cada aspa, introduzca un tornillo de montaje de aspa a través del

soporte de aspa y fíjelo ligeramente al ventilador. Introduzca el segundo
tornillo de montaje del aspa y luego apriete firmemente ambos tornillos
de montaje.

Paso 6-1 (Detalle)

Tornillos de montaje

del aspa

Use con arandela de caucho

Use sin arandela de caucho

Arandela de

caucho

Tornillo

de montaje

del aspa

Pasos 6-1 – 6-2

Paso 6-4

6 • Montaje de las aspas

13

42507-02 • 11/19/10 • Hunter Fan Company

Su ventilador Hunter incluye un conjunto de artefacto de iluminación
integrado y. una tapa de la caja del interruptor y un botón tapón opcionales.
Esto le permite la opción de instalar el ventilador con el artefacto de
iluminación O sin él. Los pasos siguientes lo guían ya sea que instale un
artefacto de iluminación o no.

ADVERTENCIA: Use sólo el artefacto de iluminación suministrado con

este modelo de ventilador.

7-1. Para fijar la caja superior del interruptor, instale parcialmente dos

tornillos de montaje en la placa de montaje de la caja del interruptor.

7-2. Pase el conector superior a través de la abertura central de la caja del

interruptor.

7-3. Alinee las ranuras de bocallave en la caja con los tornillos de montaje.

7-4. Gire la caja contra el sentido de las agujas del reloj hasta que los tornillos

de montaje están firmemente colocados en el extremo angosto de las
ranuras de bocallave. Instale el tornillo de montaje restante en la caja.
Apriete los tres tornillos firmemente.

PRECAUCIÓN: Asegúrese de que la caja superior del interruptor

esté fijada firmemente a la placa de montaje. La fijación y el ajuste
incorrectos de los tres tornillos de montaje del conjunto pueden
causar que la caja del interruptor y el accesorio de iluminación caigan.

7-5. Si desea instalar el artefacto de iluminación, proceda ahora con el

paso 7-6.

Si no desea instalar el artefacto de iluminación, debe desinstalarlo

ahora. Consulte “Desinstalación del artefacto de iluminación” el
paso 7-14. Luego de que haya desinstalado el artefacto de iluminación,
continúe con el paso 7-6.

Pasos 7-1 – 7-3

Tornillo
de montaje
de la caja

Caja
superior del
interruptor

7 • Completando su instalación con un artefacto de iluminación o sin él

42507-02 • 11/19/10 • Hunter Fan Company

Caja inferior
del interruptor

Conector

Tornillo
de montaje
de la caja

Detalle
del Conector

Pasos 7-6 – 7-7

7-6. Para fijar la caja inferior del interruptor, conecte el conector superior

del motor al conector inferior en el conjunto de la caja inferior del
interruptor.

Nota: Ambos conectores están polarizados y sólo encajan juntos de

una manera. Asegúrese de que los conectores estén correctamente
alineados antes de conectarlos. Una incorrecta conexión puede causar
una operación inadecuada y dañar el producto.

7-7. Coloque el conjunto de la caja inferior del interruptor sobre la caja

superior del interruptor. Alinee los agujeros de los tornillos laterales
en las cajas superior e inferior del interruptor. Fije la caja inferior del
interruptor a la caja superior con tres tornillos de montaje.

7 • Completando su instalación con un artefacto de iluminación o sin él (cont.)

14

Nota: De acuerdo con los reglamentos federales de los EE.UU.

sobre el uso de la energía, este ventilador de techo incluye
un dispositivo que restringe la potencia de su luz. Si excede
el límite de de la calcomanía sobre potencia MÁX. colocada
en el portalámparas puede crear un riesgo de incendio o
la operación incorrecta. Si las luces no parecen funcionar
correctamente, vea la sección de localización de fallas.

15

42507-02 • 11/19/10 • Hunter Fan Company

7 • Completando su instalación con un artefacto de iluminación o sin él (cont.)

Instalación de la pantalla de vidrio

7-8. Primero instale bombillas B10 tipo candelabro (máximo 60 vatios)

en los portalámparas.

7-9. Pase los tiradores de cadena de la luz y del ventilador a través del

agujero en el centro de la pantalla de vidrio. Luego, pase el tirador de
cadena de la luz a través del agujero en el centro de la placa de cubierta.

7-10. Pase el tirador de cadena del ventilador a través del agujero de la

arandela de metal en el lado de la placa de cubierta.

7-11. Coloque la placa de cubierta contra la pantalla de vidrio. Alinee los

agujeros en la placa de cubierta y la pantalla de vidrio.

7-12. Pase el tirador de cadena de la luz a través de la cubierta ornamental y

entornille la cubierta ornamental en el extrmeo de la varilla roscada
hasta que quede apretada.

7-13. Fije los tiradores de cadena

adicionales (incluidos) en los
tiradores de cadena de la luz
y del ventilador usando el
conector desmontable. (Éste
se encuentra en el extremo de
la cadena adicional).

Conector

desmontable

Bombillas
(B10 con base
tipo candelabro,
máximo 60 vatios)

Varilla metálica
Disco metálico

Pantalla de vidrio

Placa de cubierta

Cubierta ornamental

16

42507-02 • 11/19/10 • Hunter Fan Company

7 • Completando su instalación con un artefacto de iluminación o sin él (cont.)

Desinstalación del artefacto de iluminación

7-14. Para desinstalar el artefacto de iluminación, primero desconecte

los conectores entre el alambre negro y el alambre rojo.
7-15. Desconecte los conectores entre los dos alambres blancos.
7-16. Desinstale la tuerca y la arandela del extremo del artefacto de

iluminación dentro de la caja inferior del interruptor.
7-17. Desenrosque la varilla roscada del artefacto de iluminación de la caja

inferior del interruptor.
7-18. Retire el artefacto de iluminación de la caja tirando de los alambres

desconectados a través del agujero en el centro de la caja inferior del

interruptor.
Nota: Al retirar los alambres, tire del conector delgado (macho)

primero y luego del otro (hembra) a través del agujero.
7-19. Instale los terminales simulados (incluidos en la bolsa de

componentes) en los dos alambres desconectados en la caja inferior

del interruptor.
7-20. Instale la tapa y el botón taponador en la caja inferior del

interruptor.
7-21. Luego de que haya desinstalado el artefacto de iluminación, continúe

con el paso 7-6.

Caja

inferior del

interruptor

Terminal simulado

macho

Terminal simulado
hembra

Paso 7-20

Tapa

Botón de

tapón

Varilla

Paso 7-18

17

42507-02 • 11/19/10 • Hunter Fan Company

En clima cálido, use el flujo de
aire hacia abajo

En clima frío, use el flujo de
aire hacia arriba

8-1. Encienda la alimentación eléctrica al ventilador.

8-2. La cadena del ventilador controla la potencia del ventilador. a cadena

tiene cuatro ajustes en secuencia: Alto, Medio, Bajo y Apagado.

• Tire la cadena suavemente para cambiar los ajustes.

• Suelte suavemente para evitar que la cadena se retraiga sobre
las aspas.

• La cadena usa un conector de separación para el caso de que
la cadena se sacuda con fuerza. Si esto sucede, simplemente
introduzca nuevamente la cadena en el conector.

8-3. La cadena de la luz controla la energía de la lámpara. El tirador tiene dos

ajustes: Encendido y apagado.

8-4. Los ventiladores de techo funcionan mejor soplando aire hacia abajo

(giro de las aspas contra el sentido del reloj) en clima cálido para enfriar la
habitación con una brisa directa. En invierno, al tener la corriente de aire
del ventilador hacia arriba (giro de las aspas en el sentido del reloj) el aire
caliente atrapado en el techo se distribuirá alrededor de la habitación sin
causar una corriente de aire.

8-5. Para limpiar los acabados, use una escobilla suave o un paño sin hilachas

para evitar ralladuras. Puede usar una aspiradora con una boquilla de
escobilla para eliminar el polvo más pesado. Elimine las superficies
manchadas o con suciedad acumulada con un detergente suave y un paño
ligeramente humedecido. Puede usar un producto de uso estético, pero
nunca use productos abrasivos ya que dañarán el acabado.

8-6. Limpie las aspas con acabado de madera con un paño para pulir muebles.

Ocasionalmente, puede aplicar una ligera capa de cera para muebles para
brindarle mayor protección y belleza. Limpie las aspas pintadas y las de
alto brillo en la misma forma que el acabado del ventilador.

Para cambiar la dirección del flujo de aire

Apague el ventilador y deje que se detenga por completo.
Deslice el interruptor de inversión en el ventilador a la
posición opuesta. Vuelva a encender el ventilador.

Interruptor
de inversión

8 • Operación y limpieza de su ventilador de techo

18

42507-02 • 11/19/10 • Hunter Fan Company

Problema: No sucede nada; el ventilador no se mueve.

1. Encienda la alimentación eléctrica, reemplace el fusible o restablezca el interruptor automático.

2. Afloje la campana y verifique todas las conexiones de acuerdo con la sección Cableado del ventilador.

3. Verifique las conexiones en la caja del interruptor.

4. Empuje el interruptor de inversión del motor firmemente hacia la izquierda o a la derecha para asegurar que el
interruptor esté conectado.

5. Tire la cadena para asegurarse de que está encendido.

6. Retire los topes protectores de embalaje.

Problema: Operación ruidosa.

1. Apriete los tornillos del soporte de aspa hasta que estén ajustados.

2. Verifique que el aspa no esté agrietada. Si fuera así, reemplace todas
las aspas.

Problema: Excesivo bamboleo.

1. Si su ventilador se bambolea durante la operación, use el kit de equilibrio incluido y las instrucciones para
equilibrar el ventilador.

2. Apriete todos los tornillos del soporte de aspa.

3. Apague la alimentación eléctrica, apoye el ventilador muy cuidadosamente, y verifique que la bola de suspensión esté
asentada correctamente.

Problema: Las luces se apagan inesperadamente, pero el ventilando continúa funcionando.

1. Verifique que la potencia y el tipo de bombillas instaladas cumplan las especificaciones de la calcomanía sobre
potencia MÁX. colocada en el portalámparas.

2. Apague la alimentación del ventilador en el interruptor de pared. Espere 5 minutos, después restablezca la
alimentación eléctrica al ventilador.

Problema: Las bombillas CFL parpadean cuando son controladas con un control de atenuación de luz remoto o
de pared.

1. Las bombillas CFL por lo general no están hechas para usar con control de atenuación. Reemplace las bombillas
CFL con bombillas regulables o instale el ventilador en una ubicación sin control de atenuación de luz.

Si necesita repuestos o servicio, llame al 888-830-1326 o
visite nuestro sitio Web en http://www.hunterfan.com.

Hunter Fan Company
7130 Goodlett Farms Pkwy. #400
Memphis, Tennessee 38016

9 • Localización de fallas
