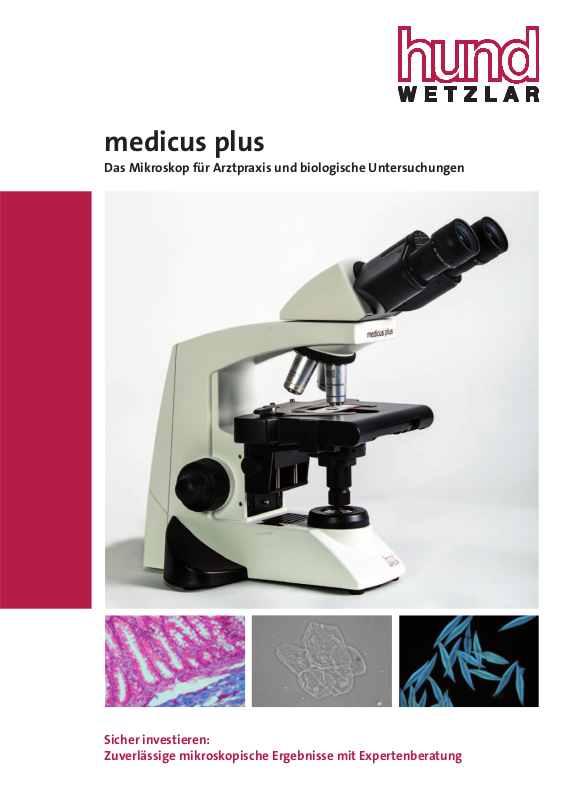

Page 1
medicus plus
Das Mikroskop für Arztpraxis und biologische Untersuchungen
Sicher investieren:
Zuverlässige mikroskopische Ergebnisse
mit Expertenberatung
Page 2
Gewebeschnitt,
Hellfeld
Die medicus plus Mikroskope sind für die biologische Ausbildung
und medizinische Untersuchungen konzipiert. Sie eignen sich hervorragend für Untersuchungen von gefärbten Gewebeschnitten, Blutausstrichen, Harnsedimenten, Abstrichen oder Bakterien.
Die Produkteigenschaften und die damit verbundenen Nutzen für den
Anwender sind speziell auf diese Untersuchungen abgestimmt.
• Vollständig geebnetes Bildfeld
• Helle und homogene 20 W Halogenbeleuchtung
• Ergonomische Anordnung aller Bedienelemente
• Sichere Handhabung
• Optimaler Kontrast in Hellfeld, Phasenkontrast
und Dunkelfeld
Optimaler Kontrast in Hellfeld,
Phasenkontrast und Dunkelfeld
Epithelzellen,
Phasenkontrast
Hellfeldmikroskopie: medicus plus
Zur Untersuchung kontrastreicher, meist angefärbter Präparate wie
Gewebeschnitte oder Ausstriche im Hellfeld. Mit planachromatischen
Objektiven 4x/0,10, 10x/0,25, 40x/0,65, 100x/1 ,25 Oel.
Phasenkontrastmikroskopie: medicus plus PH
Optimaler Bildkontrast bei der Untersuchung kontrastschwacher,
ungefärbter Präparate wie Harnsedimente, Bakterien oder Zellen.
In der Konfi guration medicus plus PH mit Fototubus können die mikroskopischen Bilder einfach mit C-Mount-Kameras dokumentiert
werden. Mit planachromatischen Objektiven 4x/0,10, 10x/0,25,
Ph 40x/0,65, 100x/1,25 Oel.
Dunkelfeldmikroskopie
Mit einer Ansteckblende können kontrastschwache, gefärbte oder
ungefärbte Präparate bei einer Objektivvergrößerung bis zu 40x im
Dunkelfeld untersucht werden – ideal etwa zum Nachweis von Spirochäten oder für die Untersuchung von Belebtschlamm.
Konfi gurationen
medicus plus:
Für Hellfeld mit binokularem Tubus und
planachromatischen Objektiven 4x, 10x ,40x, 100 x Öl.
medicus plus Foto:
Wie medicus plus, mit Foto-Tubus.
medicus plus PH:
Für Phasenkontrast und Hellfeld, mit binokularem Tubus.
Planachromatische Objektive 10x, Ph 40x, 100 x Öl.
medicus plus PH Foto:
Mit Foto-Tubus.
Kieselalgen,
Dunkelfeld
Page 3
Das Mikroskop
für die täglichen
Routinearbeiten

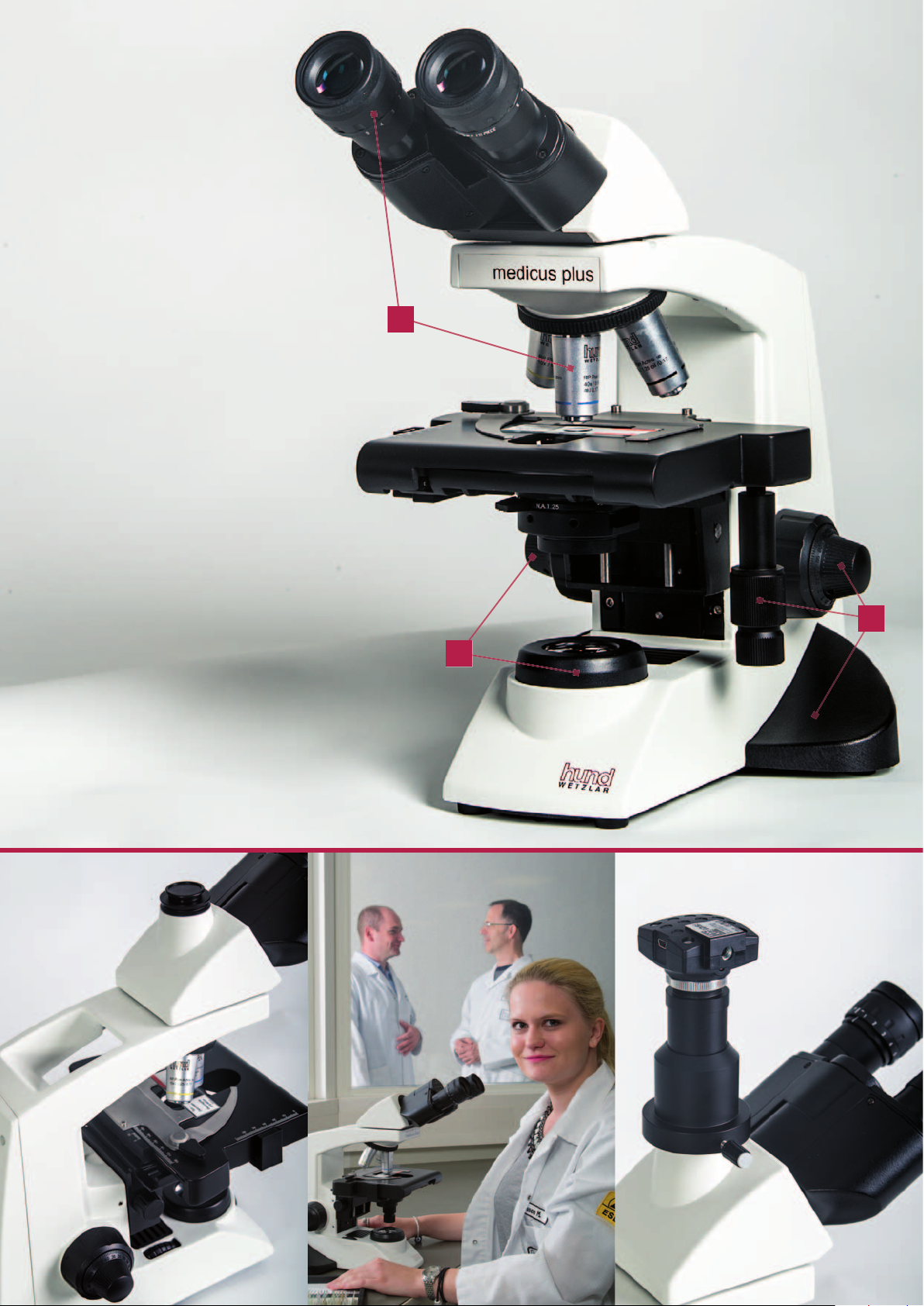

Optimales Bild (1+2)
• Vollständig geebnetes Bildfeld durch
hochwertige planachromatische
Objektive, unendlich-korrigiert
• Serienmäßige Okulare WF 10x/20
mit großen Sehfeldzahlen
• Homogene Ausleuchtung mit
Kondensor NA 1,25 mit Aperturblende
• Hohe Beleuchtungsintensität durch
starke 20 W-Halogenleuchte
Entspanntes Arbeiten (3)
• Ergonomisch angeordnete Triebe
für Fokussierung und Kreuztisch
• Handaufl agen für bequemes Arbeiten
• Siedentopf-Tubus zur Einstellung
des Pupillenabstandes
• Dioptrienausgleich für beide Okulare
Ergonomisch
und fl exibel
1
Sichere Handhabung
• Bequeme Handhabung von bis zu zwei
Präparaten dank großem Kreuztisch
und Präparathalter
• Kreuztisch ohne offene Zahnstangen
vermeidet Verletzungen an scharfen
Kanten
Lange Haltbarkeit
• Stabiles Gussstativ für ruhiges
Mikroskopieren
• Lange Lebensdauer durch robuste
Mechanik
Sicheres Arbeiten mit Kreuztisch
ohne Zahnstangen.
2
Ergonomische Anordnung aller Bedienelemente
ermöglicht ermüdungsfreies Arbeiten.
3
Einfache Anbindung von C-Mount-Kameras
mit 1/2“-Sensoren durch spezielle Adapter.
Page 4
Präzise Optik, robuste Mechanik
Ein Mikroskop für jede Anwendung
• Untersuchung von Blut, Gewebe schnitten und Ausstrichen im Hellfeld
• Untersuchung von Harnsedimenten,
Bakterien und Zellkulturen im Phasen-
Scharfe Bilder bis zum Rand
• Planachromatische Hellfeld-Objektivreihe
4x/10x/40x/100x
• Planachromatisches Phasenkontrast-
Objektiv 40x
kontrast und/oder Dunkelfeld
Ergonomie
Ermüdungsfreies Arbeiten durch
• einstellbaren Siedentopf-Tubus
mit optimalem Einblickwinkel,
Dokumentation? Unkompliziert!
• Trinokulartubus zum direkten Anschluss
von Kameras
• Adapter für C-Mount-Kameras
mit 1/2“Sensoren
• ergonomisch angeordnete Bedienele-
mente für Fokussierung und Kreuztisch
Technische Daten
Stativ Stabiler Metallguss
Fokussiertrieb Koaxialer Grob-und Feintrieb
Max. Verstellbereich Grobtrieb: 12,7 mm
Aufl ösung Feintrieb: 3 μm pro Skalenteil
Beobachtungstubus Binokular, Siedentopf-Typ
Einblickwinkel 30°
Tubusfaktor 1 x
Augenabstand 55 mm – 75 mm
Dioptrienkorrektur an beiden Okularstutzen
Revolver Vierfach
Objektive Planachromatisch, unendlich-korrigiert:
Plan 4x/0,10
Plan 10x/0,25
Plan 40x/0,65, mit federndem Präparatschutz
Plan 100x/1,25 Oel, mit federndem Präparatschutz
Plan Phase 40x/0,65, mit federndem Präparatschutz
Kreuztisch Größe: 200 mm x 160 mm, Verstellbereich: 78 mm x 54 mm
Präparathalter mit Federhebel für zwei Objektträger, ohne Zahnstangen
Kondensor Abbe-Typ, NA 1 ,25, mit Aperturblende und ansteckbaren Filtern
Höhenverstellbar
Beleuchtung Halogenlampe 6 V / 20 W
Spannungsversorgung 110 V – 240 V
Zubehör Dunkelfeld-Einsteckblende
Video-Adapter (C-Mount 0,5)
Fototubus 30/70
Einstellfernrohr für Phasenkontrast
Änderung der technischen Daten
ohne Vorankündigung möglich.
Helmut Hund GmbH
Verkauf Mikroskopie
Wilhelm-Will-Str. 7
D-35580 Wetzlar, Germany
Tel. +49 (0) 6441 2004-0
Fax +49 (0) 6441 2004-44
www.hund.de
