Hummel Premium Operating Manual

1

Bedienungsanleitung
Operating Manual
Mode d’emploi
Handleiding

Premium

Funk-Energiespar-Regler
für Heizkörper (S. 2)

Radio energy-saving controller
for radiators (p. 20)

Régulateur d‘économie d‘énergie
sans fi l pour radiateurs (p. 38)

Energiesparende, draadloze regelaar
voor radiatoren (p. 56)

2

Inhaltsverzeichnis

1. Bedienung und Display ..............................................3

2. Bestimmungsgemäßer Einsatz ..................................4

3. Sicherheitshinweis .....................................................4

4. Entsorgungshinweis ...................................................4

5. Allgemeine Funktion ...................................................5

6. (Schritt 1) Batterien einlegen (wechseln) ....................5

7. (Schritt 2) Datum und Uhrzeit einstellen .....................6

8. (Schritt 3) Energiespar-Regler montieren ...................7

9. Wochenprogramm einstellen .....................................8

10. Wochenprogramm: Beispiele .....................................9

11. Betriebsmodi ............................................................10

12. Konfigurationsmenü .................................................10

13. Display-Inhalt im Normalbetrieb ..............................11

14. Anlernen von Funkkomponenten .............................11

15. Ablernen von Funkkomponenten .............................11

16. Betrieb mit Wandthermostat ....................................12

17. Urlaubsfunktion einstellen ........................................12

18 Komfort- und Absenktemperatur .............................13

19. Kindersicherung/Bediensperre.................................13

20. Heizphasen einstellen ..............................................13

21. Frostschutzbetrieb einstellen ...................................14

22. Fenster-auf-Funktion ................................................14

23. Offset-Temperatur einstellen ....................................15

24. Werkseinstellungen wieder herstellen ......................15

25. Fehlerbehebung und Wartung .................................16

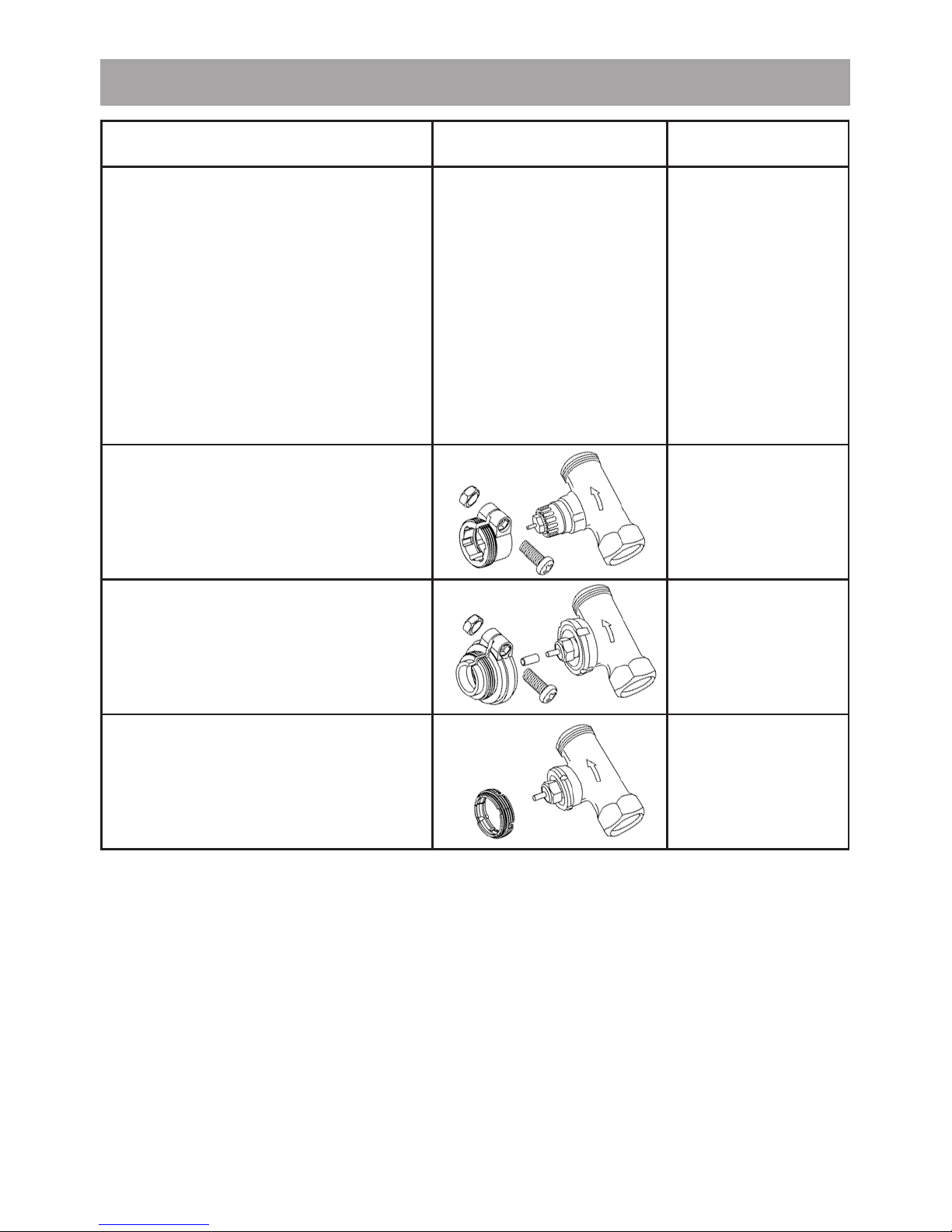

26. Adapterübersicht ......................................................17

27. Hinweise zum Funkbetrieb .......................................18

28. Technische Eigenschaften .......................................18

Lesen Sie diese Anleitung sorgfältig, um das Gerät in Betrieb zu neh­men. Bewahren Sie die Anleitung zum späteren Nachschlagen auf.

1. Ausgabe Deutsch 09/2009

Dokumentation © 2009 HUMMEL AG

Alle Rechte vorbehalten.

3

A

B

C
D

E

F

G
H

I

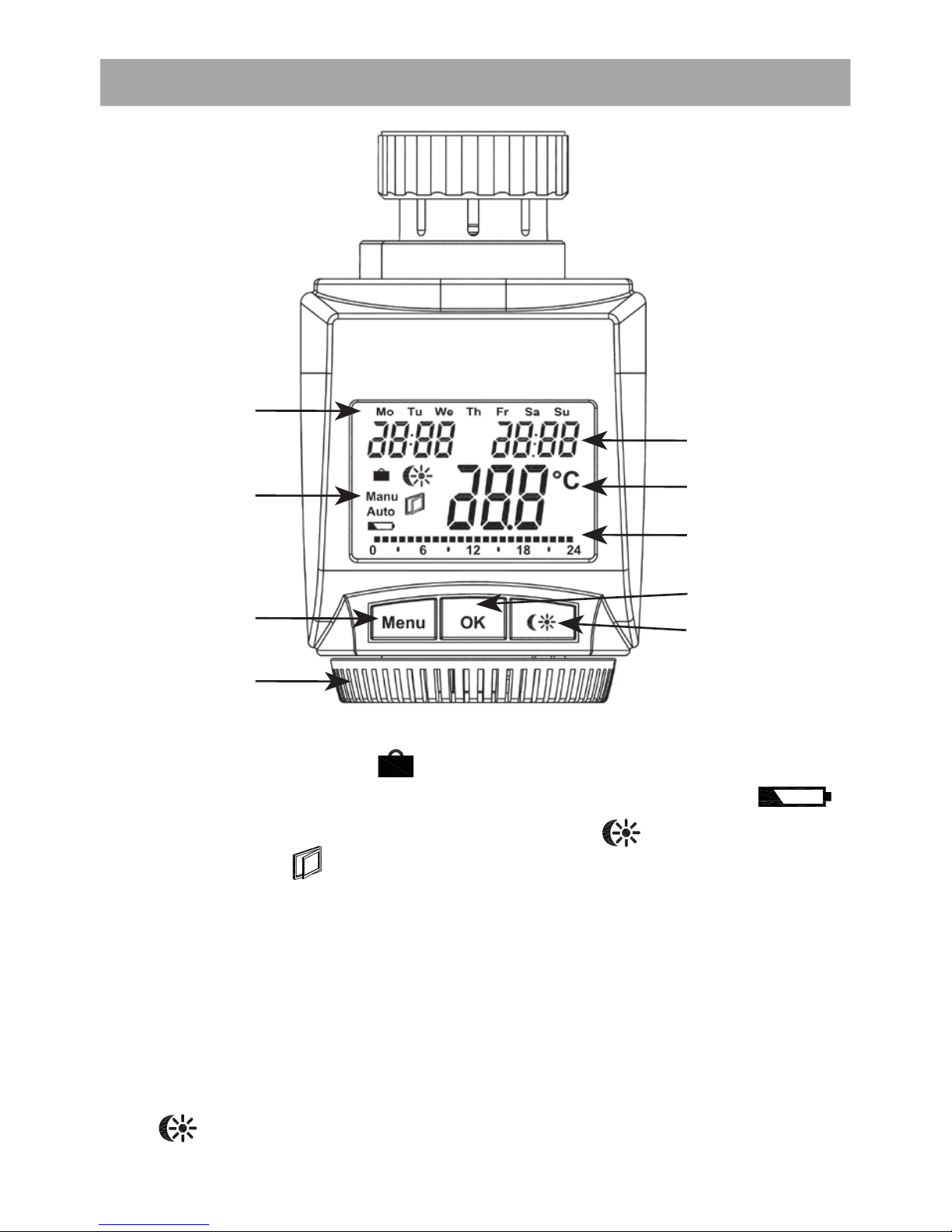

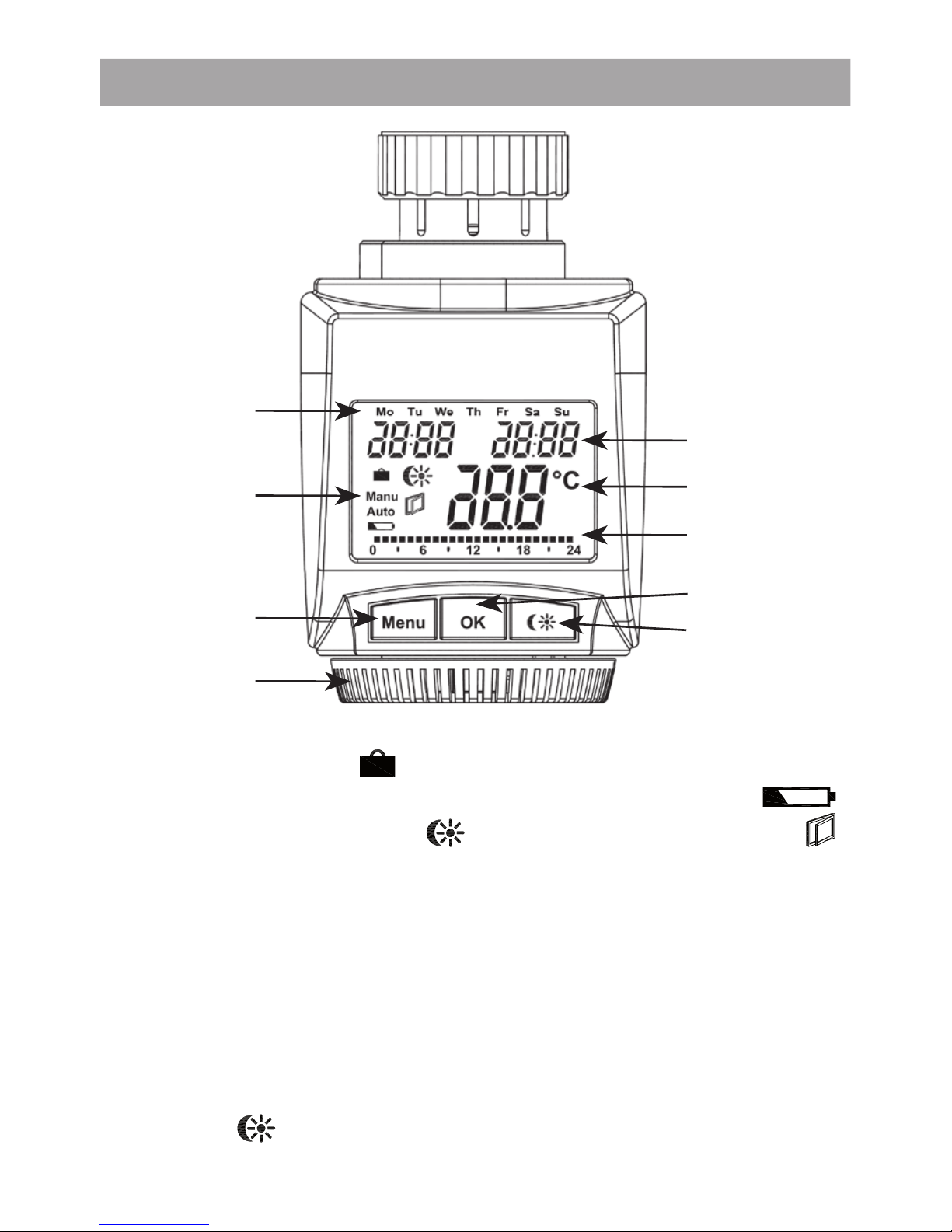

1. Bedienung und Display

A Wochentag
B Urlaubsfunktion (

), Manueller Betrieb (Manu), Au-

tomatikbetrieb (Auto), Batterie-leer-Symbol (

),

Absenk-/Komforttemperatur (

), Fenster-auf-Sym-

bol (

)

C Menü-Taste: Taste länger als 3 Sekunden drücken zum

Öffnen des Konfi gurationsmenüs
D Stellrad: Einstellungen vornehmen (z. B. Temperatur)
E Zeit- und Datumsanzeige, Menüpunkte, Funktionen
F Temperaturanzeige, aktuelle Solltemperatur
G eingestellte Schaltzeiträume im Wochenprogramm
H OK-Taste: zum Bestätigen/Speichern, Anlernen
I

-Taste: Umschalten zwischen Absenk- und Kom-

forttemperatur

4

2. Bestimmungsgemäßer Einsatz

Der Energiespar-Regler dient zum Regulieren eines gän­gigen Heizkörperventils. Betreiben Sie das Gerät nur in In­nenräumen und vermeiden Sie den Einfluss von Feuchtig­keit, Staub sowie Sonnen- oder Wärmebestrahlung.
Jeder andere Einsatz als in dieser Bedienungsanleitung
beschrieben ist nicht bestimmungsgemäß und führt zu
Garantie- und Haftungsausschluss. Dies gilt auch für Um­bauten und Veränderungen. Die Geräte sind ausschließlich
für den privaten Gebrauch gedacht.

3. Sicherheitshinweise

Die Geräte sind keine Spielzeuge, erlauben Sie Kindern
nicht damit zu spielen. Verpackungsmaterial nicht achtlos
liegen lassen, dies kann für Kinder zu einem gefährlichen
Spielzeug werden. Öffnen Sie das Gerät nicht, es enthält
keine durch den Anwender zu wartenden Teile. Im Fehler­fall schicken Sie das Gerät an den Service.

4. Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen!

Elektronische Geräte sind entsprechend der
Richtlinie über Elektro- und Elektronik-Altgeräte
über die örtlichen Sammelstellen für Elektronik­Altgeräte zu entsorgen!

Das CE-Zeichen ist ein Freiverkehrszeichen, das
sich ausschließlich an die Behörden wendet und
keine Zusicherung von Eigenschaften beinhaltet.

5

5. Allgemeine Funktion

Der Energiespar-Regler für Heizkörper regelt zeitgesteuert
die Raumtemperatur. Der Stellantrieb bewegt ein Ventil, um
den Wärmezustrom am Heizkörper zu steuern. Der Reg­ler passt auf alle gängigen Heizkörperventile. Das große
beleuchtete Display dient zur komfortablen Bedienung.
Über einen Funkempfänger kann das Gerät Befehle von
angelernten Systemkomponenten empfangen.

Die Montage erfolgt in 3 einfachen Schritten.

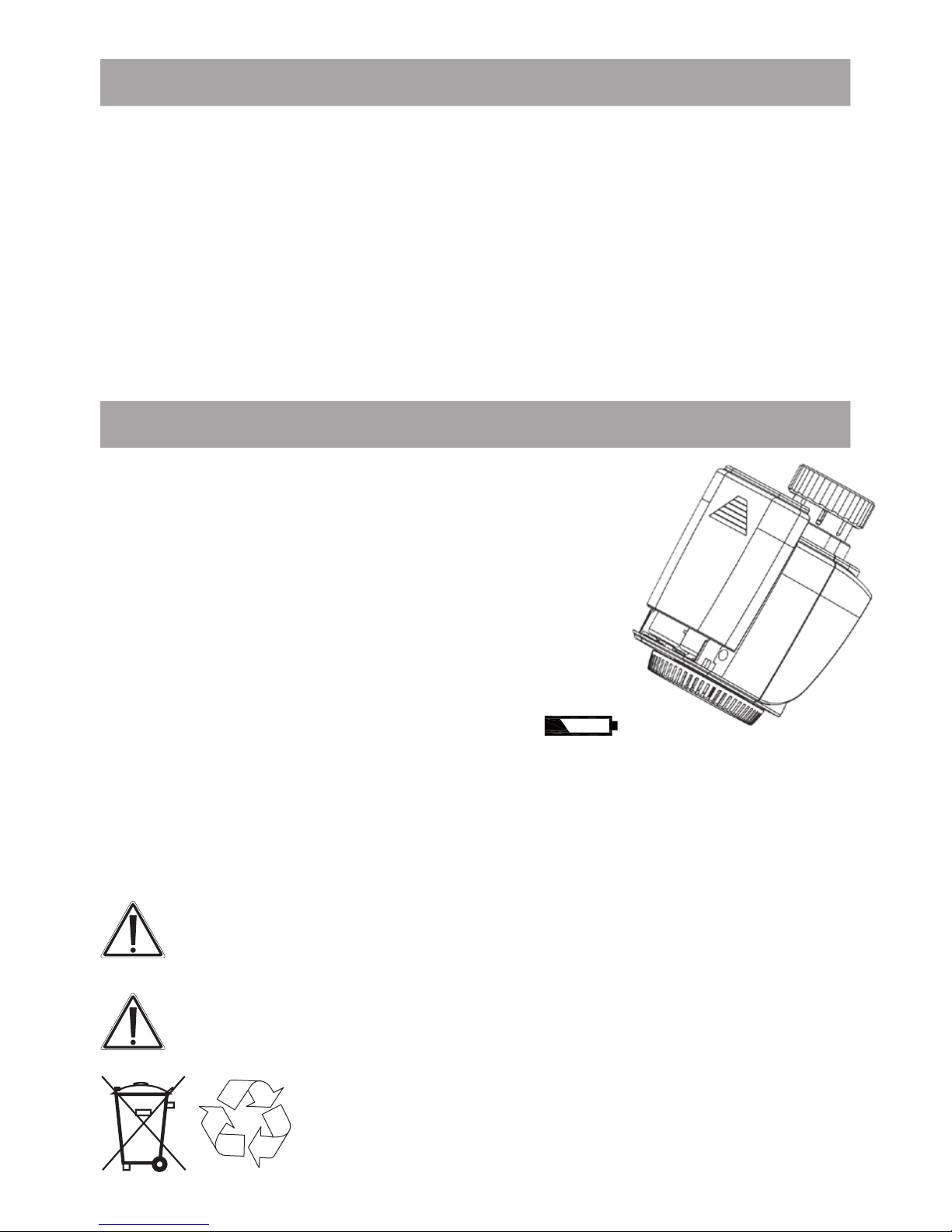

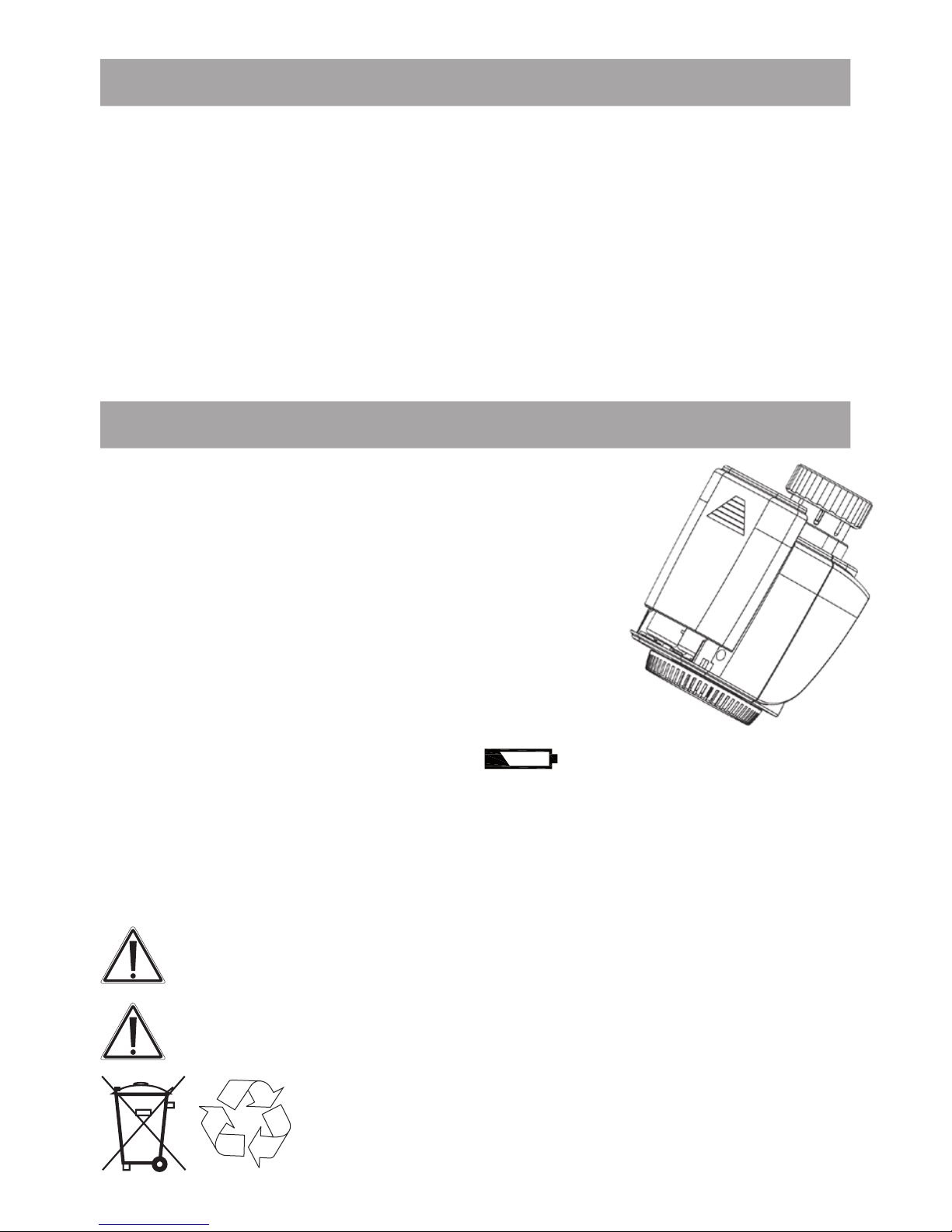

6. (Schritt 1) Batterien einlegen (wechseln)

• Batteriefachdeckel abziehen

• 2 neue LR6-Batterien (Mignon/AA)

polungsrichtig in das Batteriefach
einlegen

• Batteriefachdeckel wieder aufset-

zen und einrasten

Die Lebensdauer neuer Alkali-Batterien
beträgt ca. zwei Jahre. Ein Batterie­symbol (

) weist darauf hin, dass die Batterien aus­zutauschen sind. Nach Entnahme der Batterien sollte bis
zum Einlegen der neuen Batterien ca. 1 Minute gewartet
werden. Ein Betrieb mit Akkus ist nicht möglich.

Normale Batterien dürfen niemals aufgeladen wer­den. Es besteht Explosionsgefahr.

Batterien nicht ins Feuer werfen!
Batterien nicht kurzschließen!

Verbrauchte Batterien gehören nicht in
den Hausmüll! Entsorgen Sie diese in
Ihrer örtlichen Batteriesammelstelle!

6

A

C

B

D

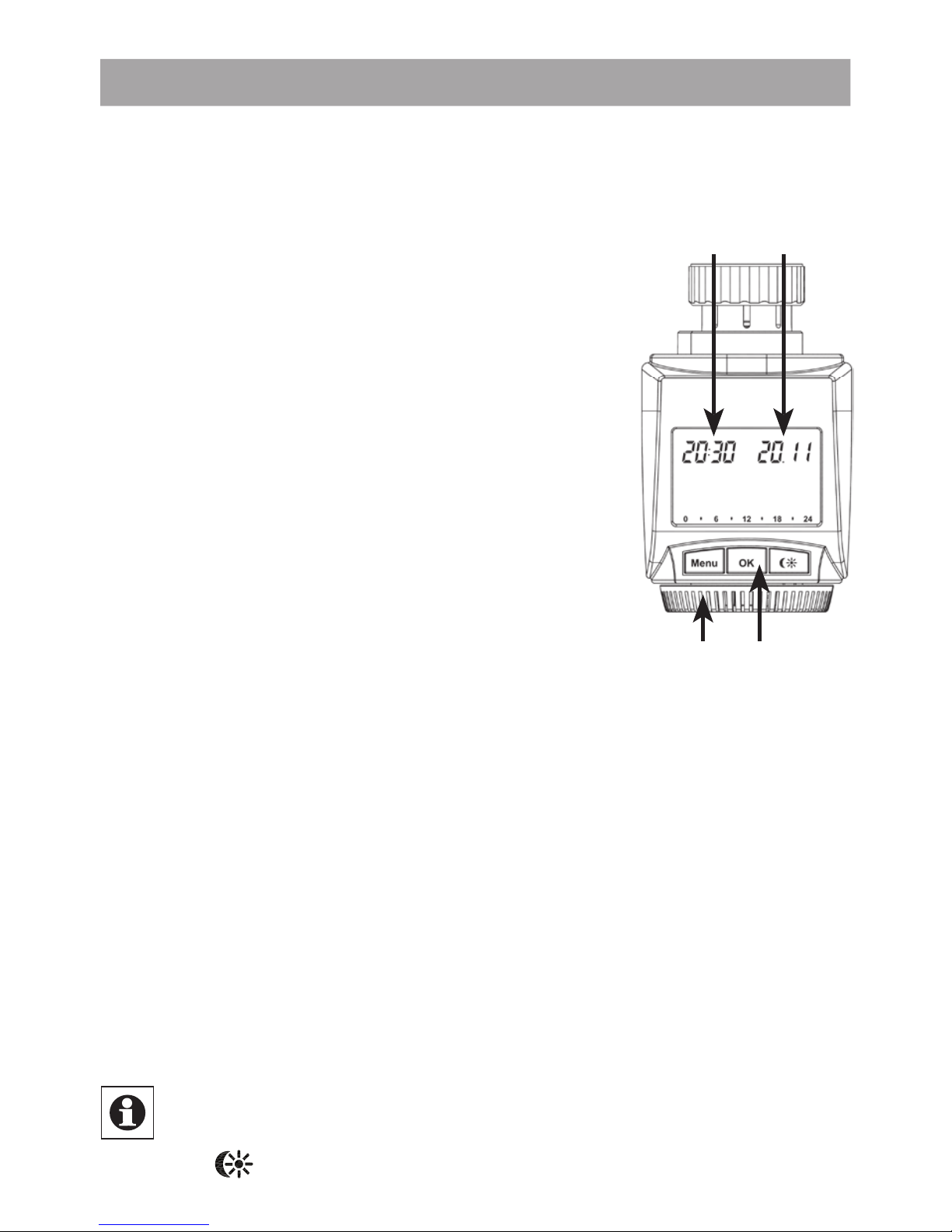

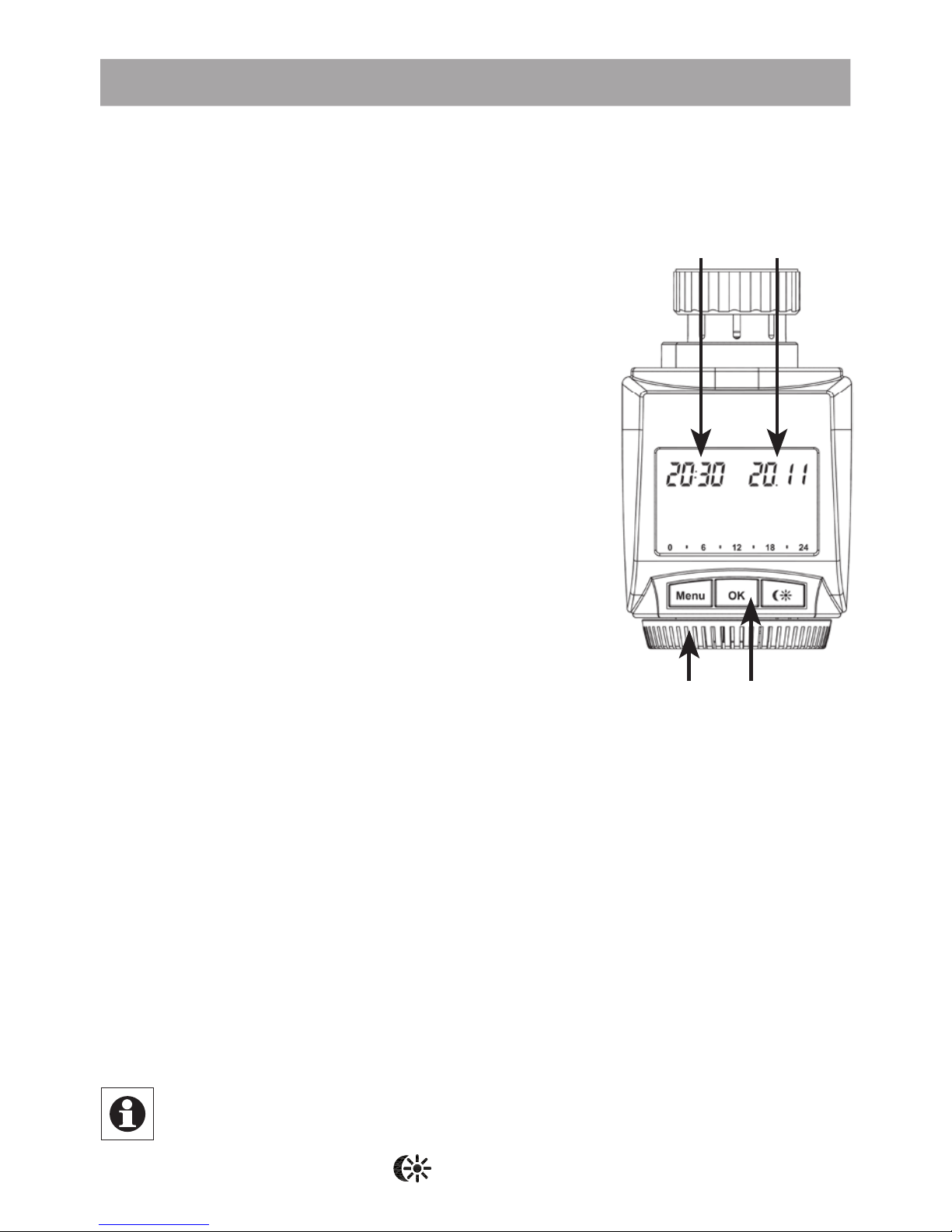

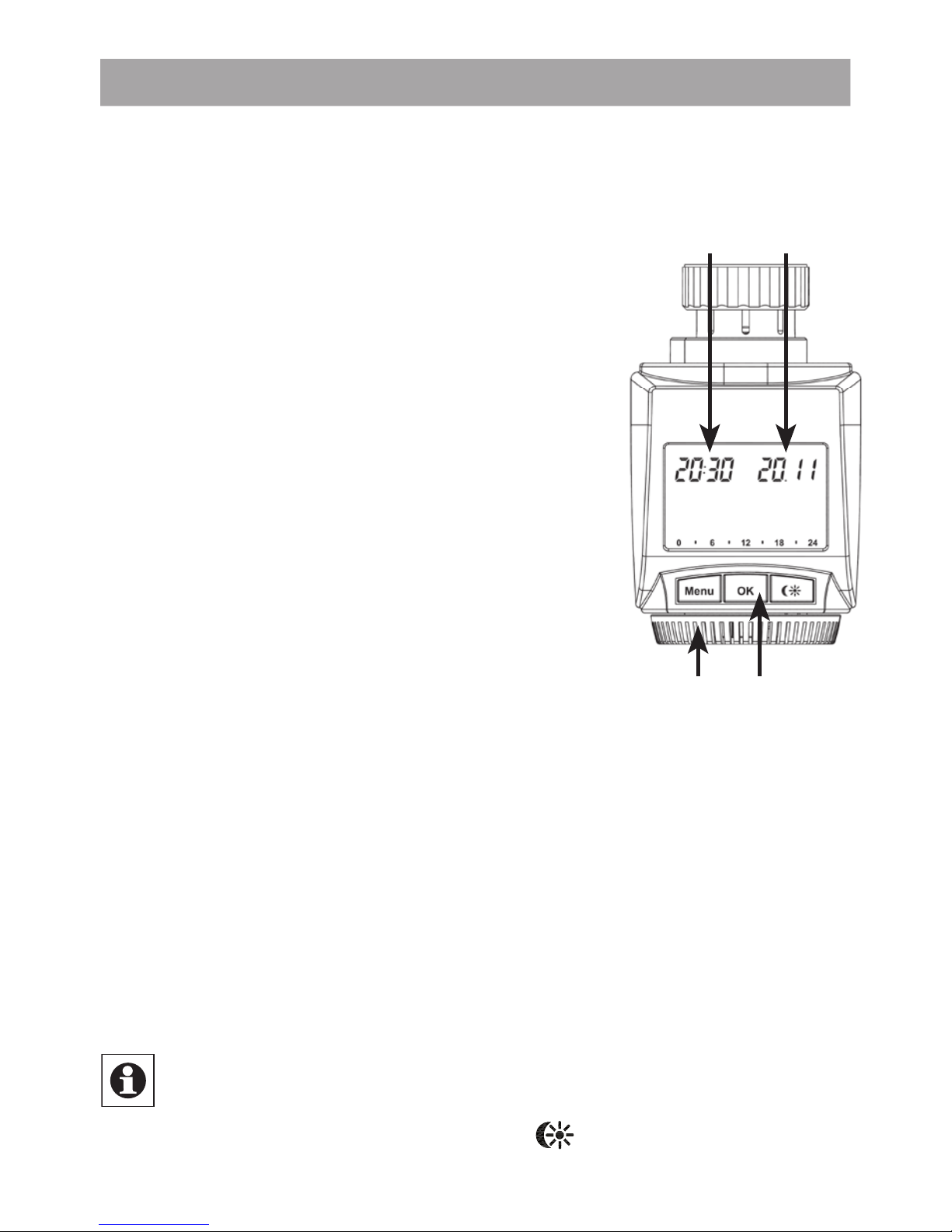

7. (Schritt 2) Datum und Uhrzeit einstellen

Wenn Batterien eingelegt oder ausgetauscht werden, wird
nach kurzer Anzeige der Firmware-Versionsnummer auto­matisch Datum und Uhrzeit abgefragt.

• Jahr (B) mit Stellrad (C) einstellen

• Mit OK (D) bestätigen

• Monat (B) mit Stellrad (C) einstellen

• Mit OK (D) bestätigen

• Tag (B) mit Stellrad (C) einstellen

• Mit OK (D) bestätigen

• Stunde (A) mit Stellrad (C) einstellen

• Mit OK (D) bestätigen

• Minute (A) mit Stellrad (C) einstellen

• Mit OK (D) bestätigen

Während der Eingaben fährt der Motor den Steuerstift
bereits zurück.

• Die Anzeige „InS“ mit drehendem „

∏

“ weist darauf
hin, dass der Motor noch zurückfährt. Sobald der Stell­antrieb am Ventil montiert werden kann, steht nur „InS“
im Display.

• Das Wochenprogramm und andere Einstellungen
können vor der Montage angepasst werden. Drücken

Sie dazu die Menü-Taste, während in der Anzeige „InS“
steht. Mehr Details fi nden Sie unter „12. Konfi gurationsmenü“.

• Nach abgeschlossener Programmierung steht erneut „InS“
im Display und die Montage (Schritt 3) kann erfolgen.

Während „InS“ im Display steht, kann bereits vor der
Montage durch kurzen Druck der

-Taste die Anlern-

funktion aktiviert werden.

7

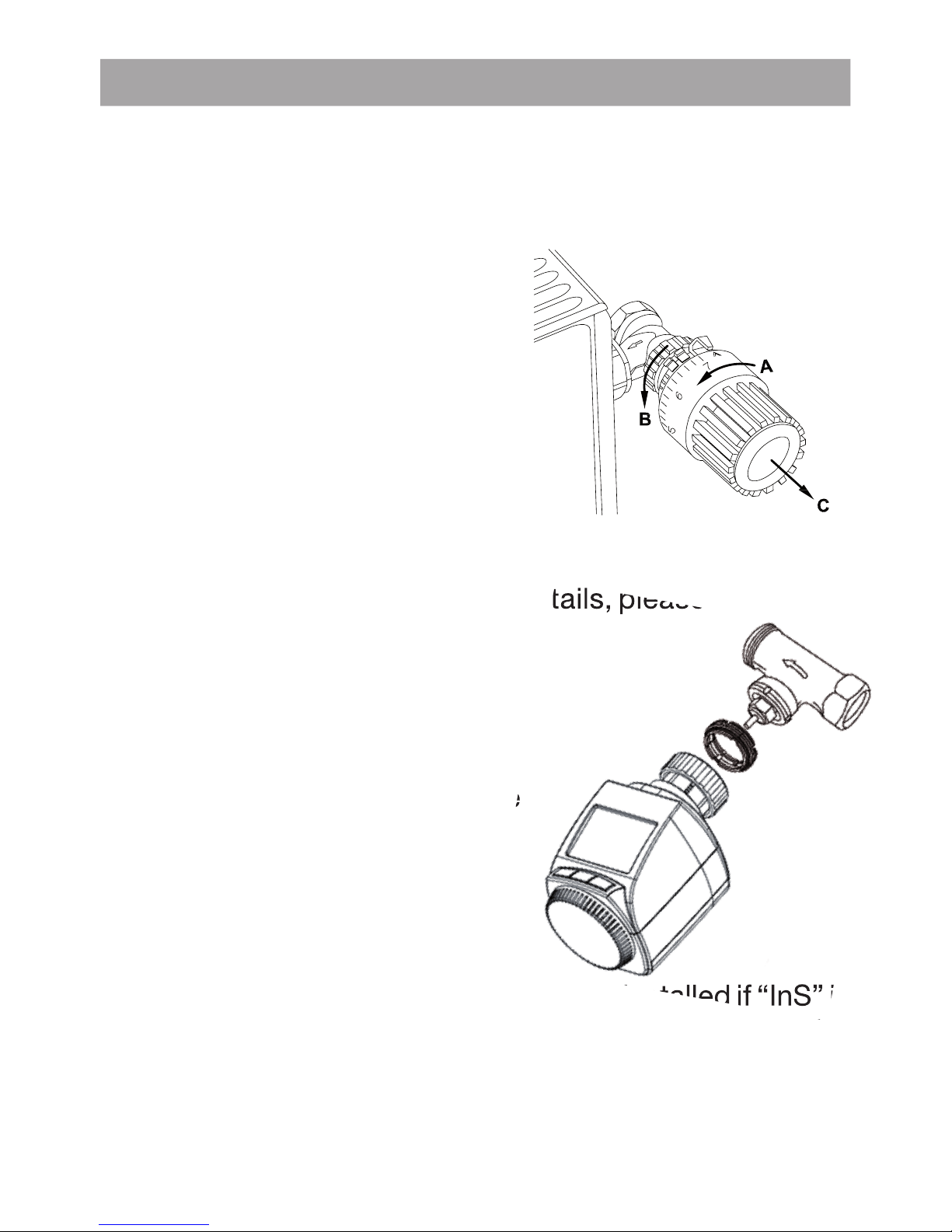

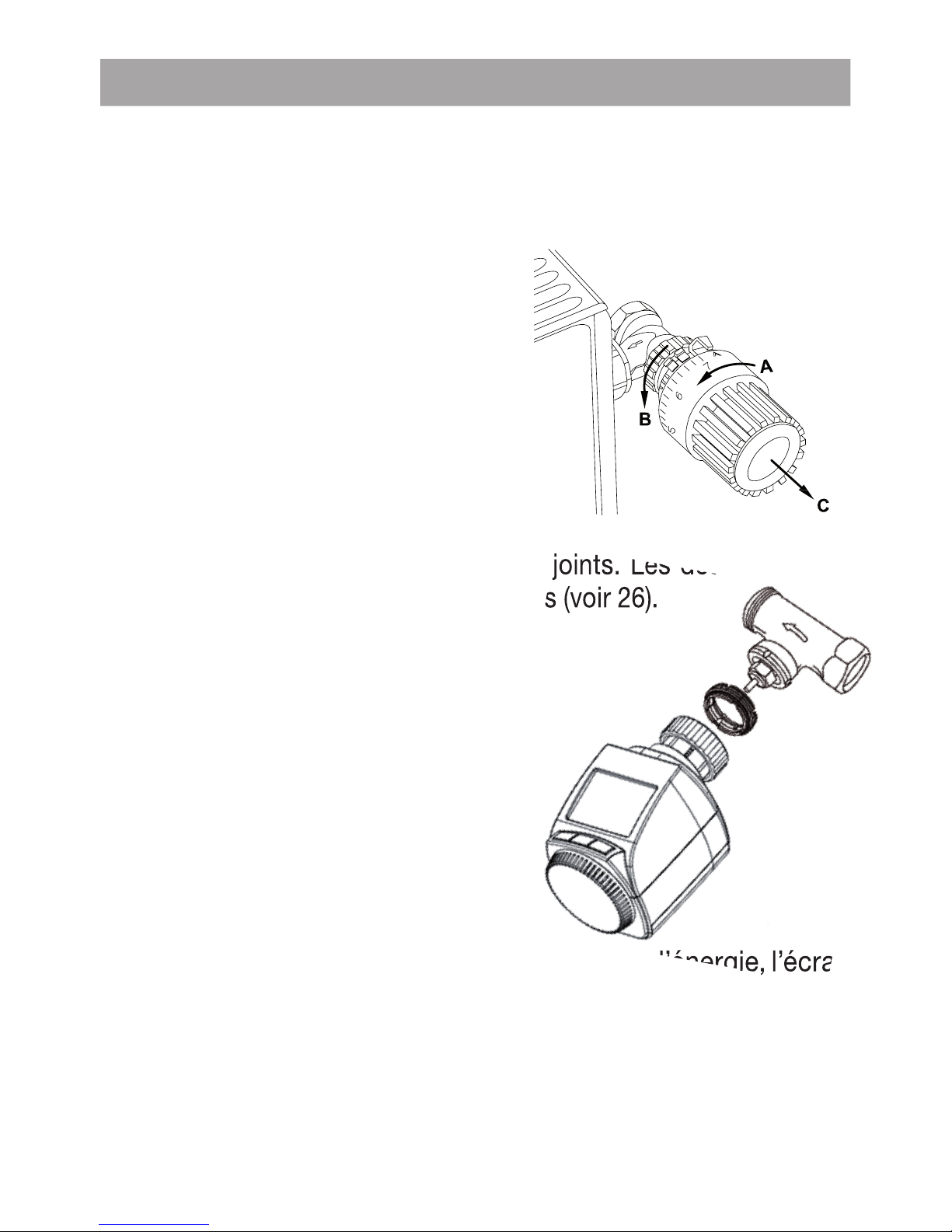

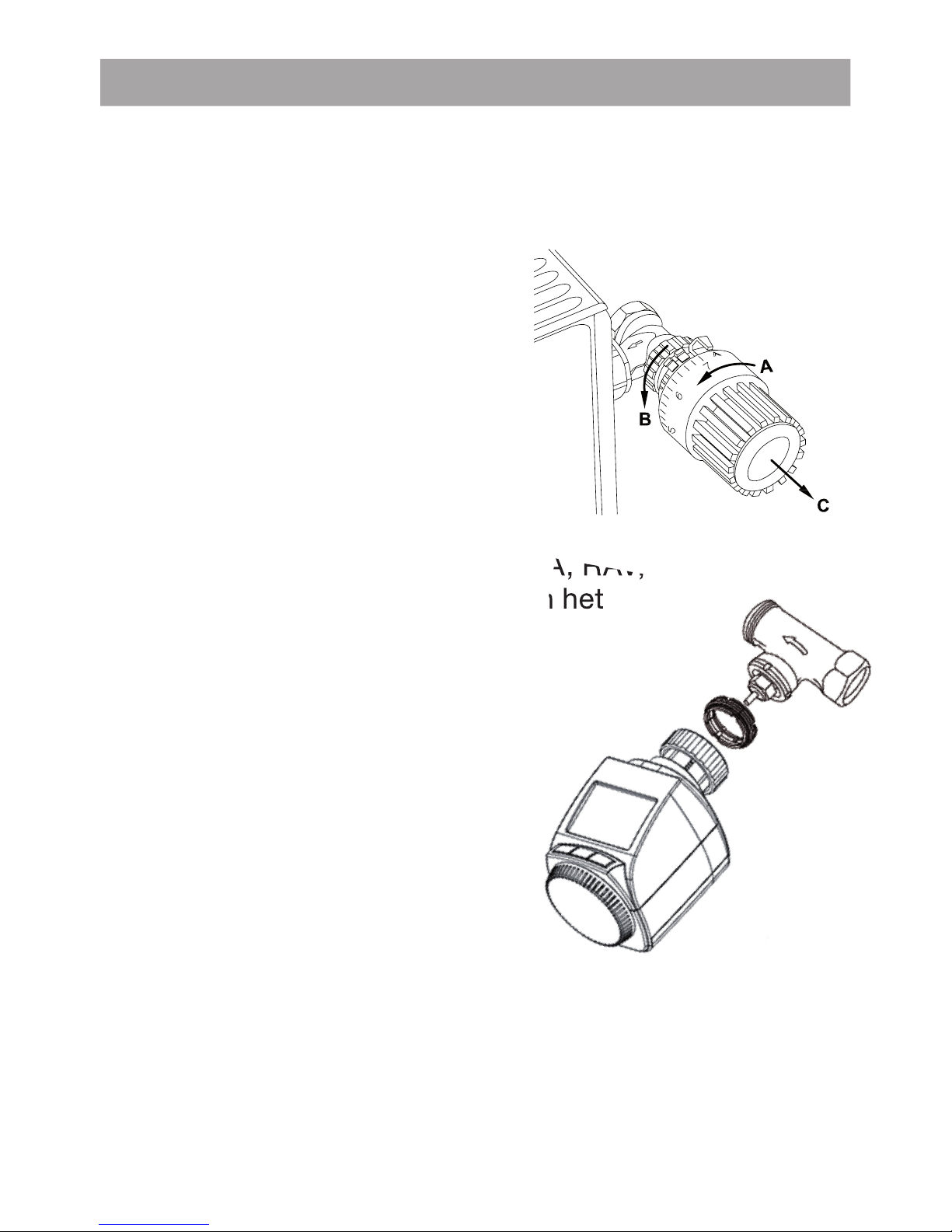

8. (Schritt 3) Energiespar-Regler montieren

Der Stellantrieb kann auf alle gängigen Heizungsventile
montiert werden. Ein Ablassen von Wasser oder ein Ein­griff ins Heizungssystem sind dabei nicht notwendig. Zu­erst ist der alte Thermostatkopf zu entfernen:

• Thermostatkopf bis zum End­anschlag nach links drehen (A)

• Befestigung des Thermos­tatkopfes lösen (B)

• Thermostatkopf vom Ventil
abziehen (C)

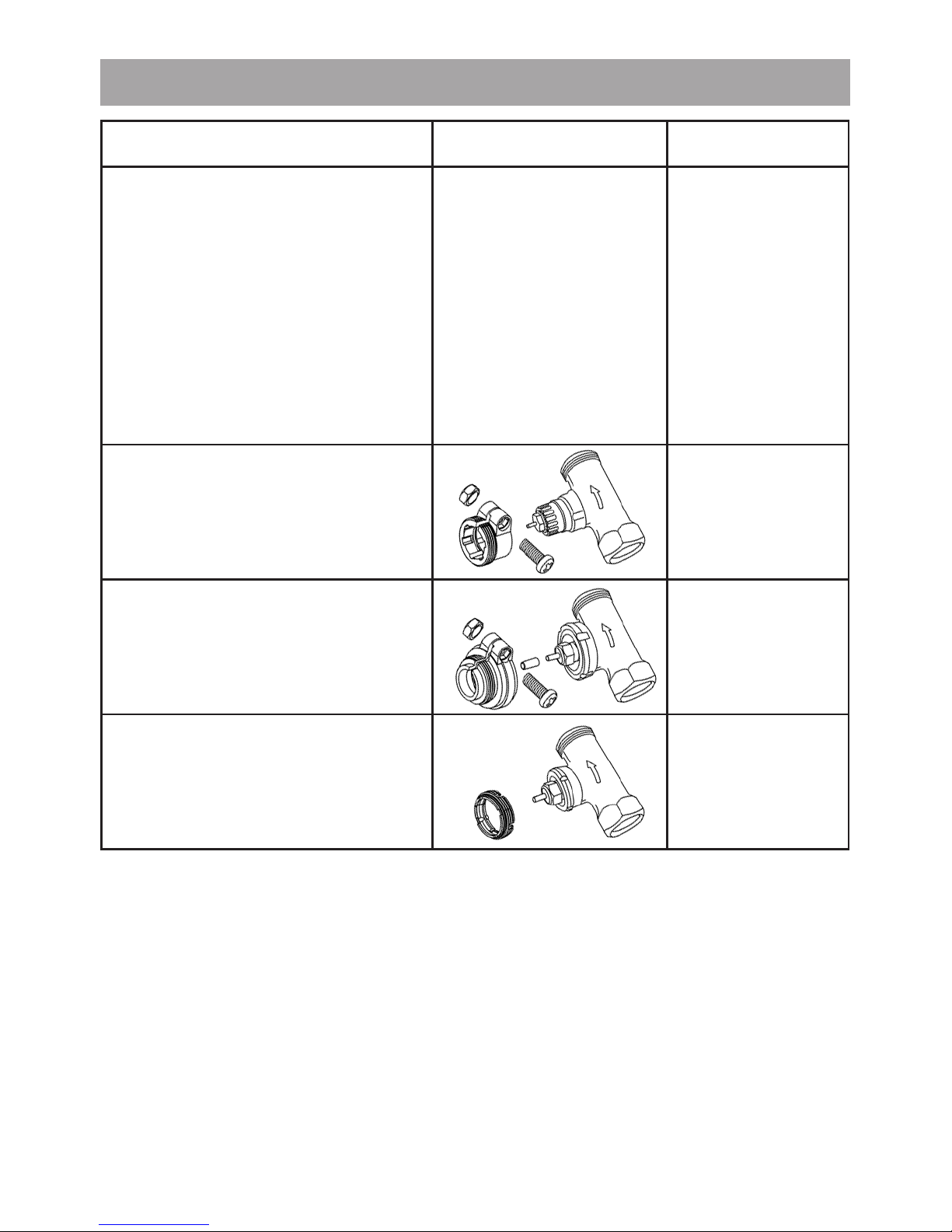

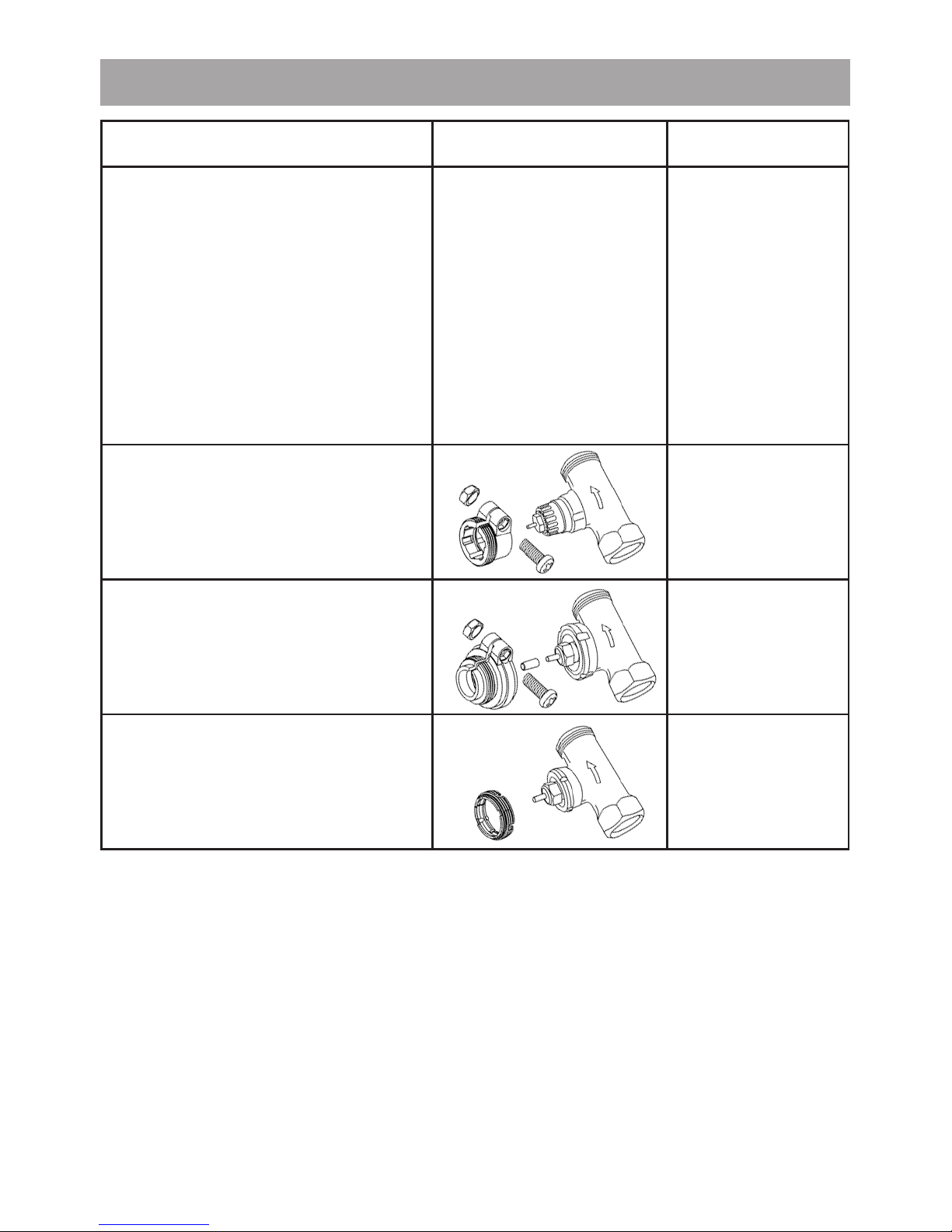

Für einige Ventile ist ein Adapter
zu verwenden. Adapter für Dan­foss-Ventile (RA, RAV, RAVL) liegen bei. Details bitte der
Adapterübersicht (siehe 26) entnehmen.

• Der Adapter ist auf das Ventil
zu setzen und zu drehen, bis
er stabil aufsitzt.

• Beim RAV Adapter ist die mit­gelieferte Verlängerung auf
den Ventilstößel zu stecken.

• Die Adapter RA und RAV sind
zusätzlich mit der mitgeliefer­ten Schraube und Mutter zu
befestigen.

Damit der Energiespar-Regler montiert werden kann, muss
im Display „InS“ stehen. Nach der Montage führt der Stell­antrieb zur Anpassung ans Ventil eine Adaptierfahrt durch.
Währenddessen wird „AdA“ angezeigt.

• Stellantrieb auf Ventil setzen

• Überwurfmutter festziehen

8

• Im Display steht „InS“, OK-Taste drücken

• Der Stellantrieb führt eine Adaptierfahrt durch (im Display

erscheint „AdA“, keine Bedienung möglich).

• Danach ist der Stellantrieb betriebsbereit (Auto-Modus)

Wurde die Adaptierfahrt vor der Montage eingeleitet
bzw. wird eine Fehlermeldung (F1, F2, F3) angezeigt,
drücken Sie OK und der Motor fährt zurück zur Po­sition „InS“.

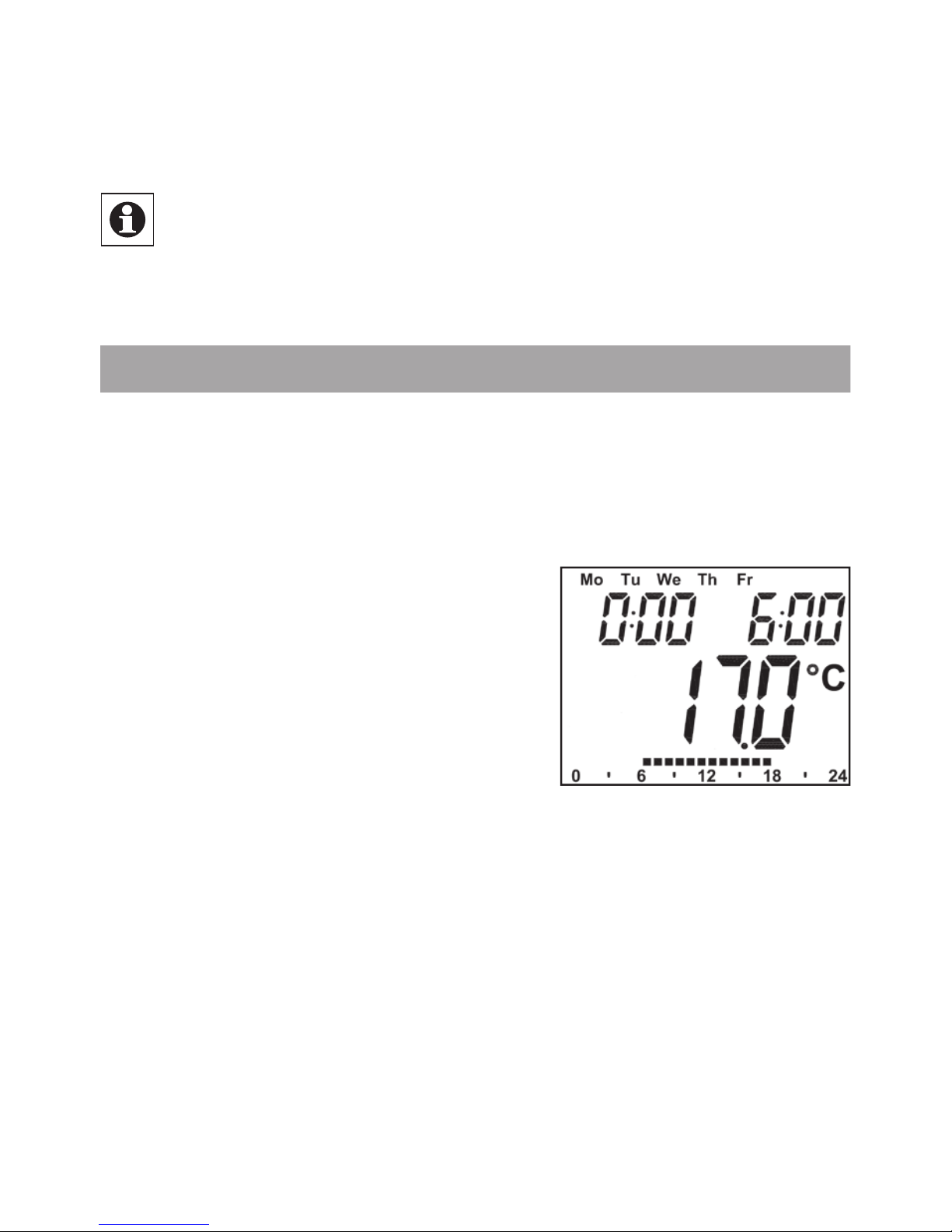

9. Wochenprogramm einstellen

Im Wochenprogramm lassen sich für jeden Wochentag se­parat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen.
Die Programmierung erfolgt für die ausgewählten Tage,
wobei für einen Zeitraum von 00:00 bis 23:59 Temperatu­ren hinterlegt werden müssen.

• Menü-Taste länger als 3 Sekun­den drücken

• Im Display erscheint „Pro“.

• Mit OK-Taste bestätigen

• Im Display erscheint „dAy“. Mit

dem Stellrad sind ein einzel­ner Wochentag, alle Werktage,
das Wochenende oder die gesamte Woche auswählbar
(Bsp. Werktage).

• Mit OK-Taste bestätigen

• Mit dem Stellrad den ersten Zeitabschnitt einstellen

(Bsp. 0:00 bis 6:00).

• Mit OK bestätigen

• Danach ist für den ausgewählten Zeitabschnitt die ge-

wünschte Temperatur auszuwählen (Bsp. 17.0°C).

• Mit OK bestätigen

• Dieser Vorgang ist zu wiederholen, bis für den Zeitraum

von 0:00 bis 23:59 Temperaturen hinterlegt sind.

9

Im Auto-Modus kann die Temperatur über das Stellrad je­derzeit verändert werden. Die geänderte Temperatur bleibt
dann bis zum nächsten Programmwechsel erhalten.

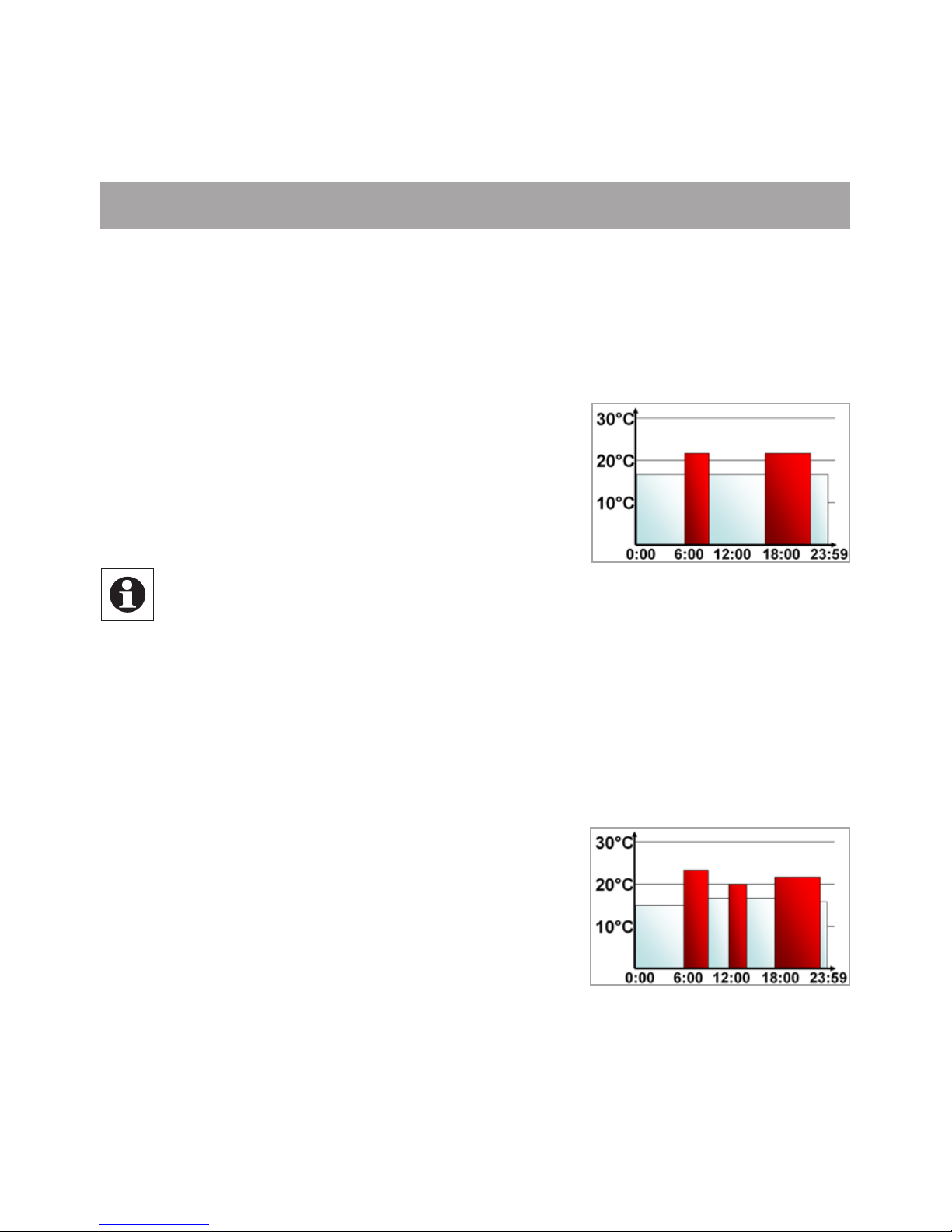

10. Wochenprogramm: Beispiele

Mit dem Energiespar-Regler können für jeden Wochentag
bis zu 3 Heizzeiten (7 Schaltzeitpunkte) mit individueller
Temperaturvorgabe hinterlegt werden. Werkseitig sind
zwei Heizphasen von 6:00 bis 9:00 Uhr und von 17:00 bis
23:00 Uhr für alle Wochentage gleich hinterlegt:
ab 00:00 bis 06:00 17.0°C
ab 06:00 bis 09:00 21.0°C
ab 09:00 bis 17:00 17.0°C
ab 17:00 bis 23:00 21.0°C
ab 23:00 bis 23:59 17.0°C

Im Display werden Balken für Zeitschalträume für je­des zweite Zeitintervall angezeigt. Bei diesem Bei­spiel werden keine Balken für das Intervall 0:00 bis
6:00 eingeblendet. Nur für die Intervalle 6:00 bis 9:00

und 17:00 bis 23:00 erscheinen Balken im Display.
Soll ein Raum auch zur Mittagszeit beheizt werden, kann
eine Programmierung wie folgt aussehen:
Montag bis Sonntag
ab 00:00 bis 06:00 16.0°C
ab 06:00 bis 09:00 22.0°C
ab 09:00 bis 12:00 17.0°C
ab 12:00 bis 14:00 20.0°C
ab 14:00 bis 17:30 17.0°C
ab 17:30 bis 23:30 21.0°C
ab 23:30 bis 23:59 16.0°C

Haben Sie zu Hause ein Büro und möchten dies nur tags­über an Werktagen heizen, könnten Sie die folgenden Zei­ten programmieren:

10

Montag bis Freitag
ab 00:00 bis 08:30 17.0°C
ab 08:30 bis 17:00 21.0°C
ab 17:00 bis 23:59 17.0°C
Samstag bis Sonntag
ab 00:00 bis 23:59 15.0°C

11. Betriebs-Modi

Mit kurzem Druck der Menü-Taste kann zwischen den fol­genden 3 Betriebsmodi gewechselt werden (die Betriebs­Modi sind erst nach der Installation/Schritt 3 auswählbar):

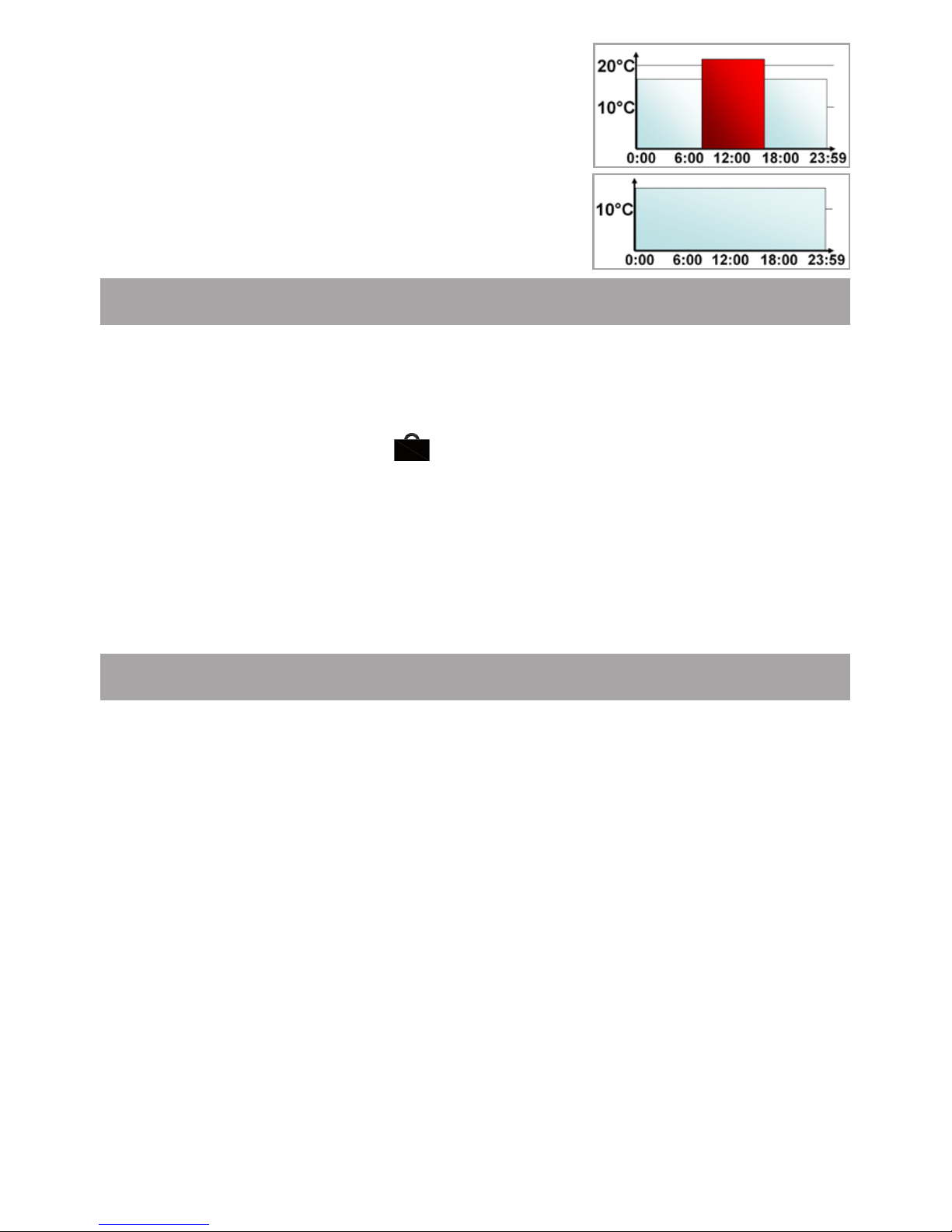

• Urlaubsfunktion ( ): Einstellen einer Temperatur, die

bis zu einem fixen Zeitpunkt gehalten werden soll.

• Manu: Manueller Betrieb - die Temperatur wird manuell

über das Stellrad eingestellt

• Auto: Wochenprogramm - automatische Temperaturre-

gelung gemäß hinterlegtem Wochenprogramm

12. Konfigurationsmenü

Im Konfigurationsmenü lassen sich Einstellungen ändern.
Das Menü lässt sich über einen langen Tastendruck (länger
als 3 Sekunden) der Menü-Taste aufrufen.

• Pro: Einstellung des Wochenprogramms (siehe Abschnitt

„9. Wochenprogramm einstellen“)

• dAt: Ändern von Uhrzeit und Datum

• POS: Abfrage der aktuellen Position des Stellantriebs

• dSt: Die automatische Umschaltung zwischen Sommer-

und Winterzeit kann deaktiviert werden.

• AEr: Fenster-auf-Temperatur und –Zeit für die automati-

sche Temperaturabsenkung beim Lüften einstellen

• tOF: Offset-Temperatur einstellen

• rES: Werkseinstellungen wieder herstellen

• UnL: Ablernen aller angelernten Funkkomponenten

11

Menüpunkte werden mit dem Stellrad ausgewählt und mit
OK bestätigt. Ein erneuter Druck der Menü-Taste führt zur
vorherigen Ebene zurück. Nach 65 Sekunden Inaktivität
schließt sich das Menü automatisch.

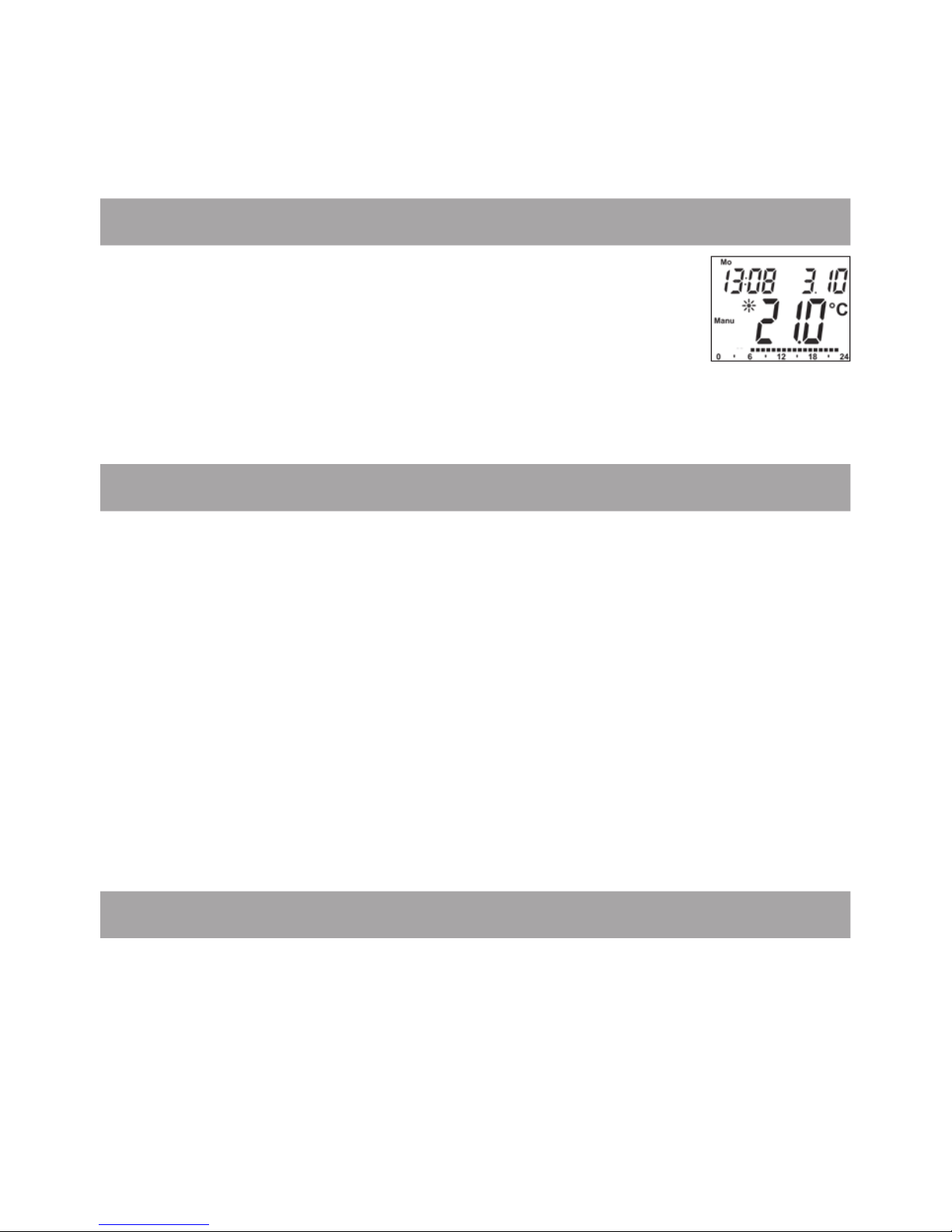

13. Display-Inhalt im Normalbetrieb

Im Normalbetrieb werden Wochentag, Uhr­zeit, Datum, Betriebsmodus, Soll-Temperatur
und Schaltzeiträume angezeigt.
Die Balken für Schaltzeiträume des Wochen­programms werden für jedes zweite Zeitintervall angezeigt.
(Beispiel unter „10. Wochenprogramm: Beispiele“).

14. Anlernen von Funkkomponenten

Am Stellantrieb können bis zu 4 Systemkomponenten wie
Fernbedienung und Fensterkontakt sowie 1 Wandthermo­stat angelernt werden.

• Drücken Sie die OK-Taste länger als 3 Sekunden.

• Es wird die verbleibende Anlernzeit angezeigt (30 Sek.)

• Jetzt muss das anzulernende Gerät ein Funksignal sen-

den (z.B. Tastendruck einer Fernbedienung).

• Danach wechselt das Display zur Normalansicht.
Der Stellantrieb reagiert danach auf Funkbefehle ange­lernter Geräte. Beim Empfang von Fensterkontakt oder
Fernbedienung leuchtet das Display kurz auf.

15. Ablernen von Funkkomponenten

Am Stellantrieb angelernte Komponenten können mit der
Funktion Unlearn „UnL“ wieder abgelernt werden. Dabei
werden alle Funkkomponenten gleichzeitig abgelernt.

• Die Menü-Taste länger als 3 Sekunden drücken

• Mit dem Stellrad den Menüpunkt „UnL“ auswählen

• Mit OK-Taste bestätigen

• Es erscheint „ACC“ im Display, mit OK bestätigen

12

16. Betrieb mit Wandthermostat

Soll der Stellantrieb zusammen mit einem Wandthermostat
betrieben werden, muss dieser angelernt werden (siehe 14).
Nach erfolgreichem Anlernen erscheint „ECF“ im Display,
am Stellantrieb kann keine Einstellung mehr vorgenommen
werden und er reagiert nicht mehr auf angelernte Fernbe­dienungen oder Fensterkontakte.
Wird für 60 Min. kein Funksignal vom Wandthermostat
empfangen, verlässt der Stellantrieb den ECF-Modus.
Bis zum nächsten Empfang regelt er autark gemäß Wo­chenprogramm weiter.
Soll ein Wandthermostat „abgelernt“ werden, müssen Sie
die Batterien im Stellantrieb neu einlegen (ca. 1 Minute
warten). Nach Eingabe von Datum und Uhrzeit kann, vor
Auslösen der Adaptierfahrt, über die Menü-Taste das Ab­lernen wie in Abschnitt 15 erklärt durchgeführt werden.

17. Urlaubsfunktion einstellen

Wenn während eines Urlaubs oder einer Party für einen be­stimmten Zeitraum eine feste Temperatur gehalten werden
soll, kann die Urlaubsfunktion genutzt werden.

• Die Menü-Taste ist so oft kurz zu drücken, bis im Display

das Koffersymbol ( ) erscheint.

• Über das Stellrad ist die Uhrzeit einzustellen, bis zu der

die Temperatur gehalten werden soll.

• Bestätigung durch die OK-Taste

• Mit dem Stellrad ist danach das Datum einzustellen

• Bestätigung durch die OK-Taste

• Mit dem Stellrad die Temperatur einstellen, mit OK be-

stätigen. Die Anzeige blinkt zur Bestätigung.
Die eingestellte Temperatur bleibt bis zum vorgegebenen
Zeitpunkt bestehen. Danach geht der Stellantrieb in den
Auto-Modus. Funkbefehle von Fensterkontakt und Fern­bedienung werden weiterhin ausgeführt.

13

18. Komfort- und Absenktemperatur

Die Taste Komfort-/Absenktemperatur ( ) dient zur kom­fortablen und einfachen Umschaltung zwischen diesen
beiden Temperaturen. Werkseitig liegen diese bei 21.0°C
und 17.0°C. Sie können wie folgt angepasst werden.

• Die Komfort-/Absenktaste ( ) lange gedrückt halten.

• Im Display erscheinen das Sonnensymbol ( ) und die

aktuelle Komforttemperatur.

• Temperatur mit Stellrad verändern, mit OK bestätigen.

• Es erscheinen Mondsymbol ( ) und Absenktempe-

ratur.

• Temperatur mit Stellrad verändern, mit OK bestätigen.
Auch im Auto-Modus kann die Temperatur über die Tas­te jederzeit geändert werden. Diese bleibt dann bis zum
nächsten Schaltzeitpunkt des Programms erhalten.

19. Kindersicherung / Bediensperre

Die Bedienung kann gesperrt werden.

• Um die Bediensperre zu aktivieren/deaktivieren, sind die

Tasten Menu und gleichzeitig kurz zu drücken.

• Nach Aktivierung erscheint „LOC“ im Display.

• Zur Deaktivierung beide Tasten erneut drücken.

20. Heizpause einstellen

Ist die Heizung im Sommer abgeschaltet, können die Bat­terien geschont werden. Dazu wird das Ventil ganz ge­öffnet. Der Verkalkungsschutz wird weiter durchgeführt.
Funkbefehle von Fensterkontakt oder Fernbedienung wer­den nicht mehr ausgeführt.

• Um die Heizpause zu aktivieren, ist das Stellrad im ma-

nuellen Betrieb (Manu) so lange nach rechts zu drehen,

bis im Display „On“ erscheint.

14

• Zum Beenden ist der manuelle Betrieb (Manu) zu verlas-

sen oder das Stellrad nach links zu drehen.

21. Frostschutzbetrieb einstellen

Wenn der Raum nicht geheizt werden soll, kann das Ventil
geschlossen werden. Nur bei Frostgefahr wird das Ventil
geöffnet. Der Verkalkungsschutz wird weiter durchgeführt.
Funkbefehle von Fensterkontakt oder Fernbedienung wer­den nicht mehr ausgeführt.

• Um den Frostschutzbetrieb zu aktivieren, ist das Stell-

rad im manuellen Betrieb (Manu) so lange nach links zu

drehen, bis im Display „OFF“ erscheint.

• Zum Beenden ist der manuelle Betrieb (Manu) zu verlas-

sen oder das Stellrad nach rechts zu drehen.

22. Fenster-auf-Funktion

Der Stellantrieb regelt beim Lüften die Temperatur, um
Heizkosten zu sparen. Währenddessen wird im Display
das Fenster-auf-Symbol ( ) angezeigt.
Ohne Fensterkontakt: Der Stellantrieb erkennt eine stark
absinkende Temperatur durchs Lüften automatisch. Fens­ter-auf-Temperatur und -Zeit sind einstellbar.
Mit angelerntem Fensterkontakt: Die Temperatur wird
nur während der Fensteröffnung heruntergeregelt. Die
Fenster-auf-Temperatur ist einstellbar.

• Die Menü-Taste länger als 3 Sekunden drücken

• Mit dem Stellrad den Menüpunkt „AEr“ auswählen

• Mit OK-Taste bestätigen

• Temperatur/Zeit lassen sich mit dem Stellrad einstellen.

Abschließend mit OK-Taste bestätigen.

• Ohne angelernten Fensterkontakt lässt sich diese Funk-

tion durch Zeitauswahl „0“ deaktivieren.

15

23. Offset-Temperatur einstellen

Da die Temperatur am Heizkörper gemessen wird, kann es
woanders im Raum kälter oder wärmer sein. Um dies an­zugleichen, kann ein Temperatur-Offset von ±3.5°C einge­stellt werden. Werden z.B. 18°C anstatt eingestellter 20°C
gemessen, ist ein Offset von -2.0°C einzustellen.

• Die Menü-Taste länger als 3 Sekunden drücken

• Mit dem Stellrad den Menüpunkt „tOF“ auswählen

• Mit OK-Taste bestätigen

• Die Temperatur mittels des Stellrads verändern.

• Bestätigung erfolgt durch die OK-Taste

24. Werkseinstellungen wieder herstellen

Der Auslieferungszustand des Stellantriebs kann manuell
wieder hergestellt werden. Dabei gehen alle manuell vor­genommenen Einstellungen verloren.

• Die Menü-Taste länger als 3 Sekunden drücken

• Mit dem Stellrad den Menüpunkt „rES“ auswählen

• Mit OK-Taste bestätigen

• Es erscheint „ACC“ im Display, mit OK bestätigen

16

25. Fehlerbehebung und Wartung

Fehlercode im

Display

Problem Behebung

Batteriesymbol

( )

Batterieleistung

zu gering

Batterien

austauschen

F1

Ventilantrieb

schwergängig

Installation prüfen,

Heizungsventil

überprüfen

F2

Stellbereich

zu groß

Befestigung

des Stellantriebs

überprüfen

F3

Stellbereich

zu klein

Heizungsventil

überprüfen

F4

Bereits 1 Wand-

thermostat

angelernt

Geräte ablernen

F5

Bereits 4 Funk-

komponenten

angelernt

Einmal wöchentlich am Samstag, um 12:00 führt der
Stellantrieb zum Schutz vor Ventilverkalkung eine Ent­kalkungsfahrt durch. Dabei erscheint „CAL“ im Display

17

26. Adapterübersicht

Hersteller Abbildung Adapter

Heimeier, MNG,

Junkers,

Landis&Gyr „Duodyr“,

Honeywell-Braukmann,

Oventrop, Schlösser,

Simplex, Valf Sanayii,

Mertik Maxitrol, Watts,

Wingenroth (Wiroflex),
R.B.M., Tiemme, Jaga

kein

Adapter

erforderlich

Danfoss RA liegt bei

Danfoss RAV liegt bei

Danfoss RAVL liegt bei

Weitere Adapter sind als Zubehör erhältlich.

18

27. Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert, weshalb Störungen nicht
ausgeschlossen werden können.
Störeinflüsse können u. a. durch Schaltvorgänge, Elektro­motoren oder auch defekte Elektrogeräte hervorgerufen
werden. Die Reichweite in Gebäuden kann stark von der
im Freifeld abweichen. Außer der Sendeleistung und den
Empfangseigenschaften der Empfänger spielen Umwelt­einflüsse wie Luftfeuchtigkeit neben baulichen Gegeben­heiten eine wichtige Rolle.
Hiermit erklärt die HUMMEL AG, dass sich dieses Gerät
in Übereinstimmung mit den grundlegenden Anforderun­gen und den anderen relevanten Vorschriften der Richtli­nie 1999/5/EG befindet. Die vollständige Konformitätser­klärung finden Sie unter www.hummel.com.

28. Technische Eigenschaften

Versorgungsspannung: 3 V
Max. Stromaufnahme: 100 mA
Batterien: 2x LR6-Batterie (Mignon/AA)
Batterielebensdauer: ca. 2 Jahre
Display: LC-Display
Empfängerfrequenz: 868,3 MHz
Gehäuseabmessung: 63 x 70 x 99 mm (B x H x T)
Anschluss: M30 x 1,5
Umgebungstemperatur: +5 bis +55°C
Max. Oberflächentemperatur: +90°C (am Heizkörper)
Linearer Hub: 4,2 mm
Federkraft: max. 80 N

Technische Änderungen, die zur Verbesserung
dienen, sind vorbehalten.

19

20

Table of contents

1. Operation and display ..............................................21

2. Intended use ............................................................22

3. Safety instructions ...................................................22

4. Instructions for disposal ...........................................22

5. General function .......................................................23

6. (Step 1) Inserting (replacing) the batteries ...............23

7. (Step 2) Setting the date and time of day ................24

8. (Step 3) Installing the energy-saving controller ........25

9. Setting the weekly program .....................................26

10. Weekly program: Examples .....................................27

11. Operating modes .....................................................28

12. Configuration menu ..................................................28

13. Display content during normal operation .................29

14. Teaching in wireless components ............................29

15. Teaching out wireless components ..........................29

16. Operation with a wall thermostat .............................30

17. Setting the holiday function .....................................30

18. Comfort and set-back temperatures ........................31

19. Child-proof lock/Operating inhibit ............................31

20. Setting the heating break .........................................31

21. Setting frost protection mode ..................................32

22. „Window open“ function ..........................................32

23. Setting the offset temperature .................................33

24. Restoring the factory settings ..................................33

25. Troubleshooting and maintenance ...........................34

26. Adapter overview .....................................................35

27. Information about radio operation ...........................36

28. Technical properties .................................................36

Please read this manual carefully in order to help you put the device
into operation. Keep the manual handy so you can refer to it at a
later date!

Issue 1 English 09/2009

Documentation © 2009 HUMMEL AG

All rights reserved.

21

1. Operation and display

A Day of the week
B Holiday function (

), manual operation (Manu), au-

tomatic operation (Auto), “battery empty” symbol
(

), set-back/comfort temperature ( ), “window

open” symbol (

)

C Menu button: Press and hold down the button for more

than 3 seconds to open the confi guration menu
D Setting wheel: For making adjustments (e.g. temperature)
E Time and date indicator, menu items, functions
F Current temperature setting
G Switching periods set within weekly program
H OK button: For confi rming/saving, teaching in
I

button: For switching between set-back and com-

fort temperatures

A

B

C
D

E

F

G
H

I

22

2. Intended use

The energy-saving controller has been designed for the purpose
of controlling a standard heating appliance valve. The device may
only be operated indoors and must be protected from the ef­fects of damp and dust, as well as solar radiation and sources
of radiant heat.
Using the device for a purpose or in a manner other than that de­scribed in this operating manual constitutes a breach of the “intend­ed use” and shall invalidate the warranty and any liability claims.
The same shall apply in the event of any conversion or modification
work. The devices are intended exclusively for domestic use.

3. Safety instructions

The devices concerned are not intended for children and must not
be used as toys. Do not leave packaging material lying around,
as children might be tempted to play with it, which is extremely
dangerous. Do not open the device: it does not contain any com­ponents that need to be serviced by the user. In the event of an
error, please return the device to our service department.

4. Instructions for disposal

Do not dispose of the device with regular domestic waste.

Electronic equipment must be disposed of at local
collection points for waste electronic equipment in
compliance with local directives governing waste
electrical and electronic equipment.

The CE sign is a free trade sign addressed ex­clusively to the authorities and does not warrant
any properties.

23

5. General function

This energy-saving controller for radiators can be used to
control room temperature on the basis of time. The actuator moves
a valve, thereby allowing the amount of heat fl owing to the heat­ing appliance to be controlled. The controller is compatible with all
standard heating appliance valves. The large illuminated display
ensures user-friendly operation. A wireless receiver allows the
device to receive commands from taught-in system components.

Installation can be achieved in 3 easy steps.

6. (Step 1) Inserting (replacing) the batteries

• Remove the battery compartment

cover.

• Insert 2 new LR6 batteries (Mignon/AA)

into the battery compartment, ensuring
they are the right way round.

• Reattach the battery compartment

cover and click into place.

New alkaline batteries have a life of ap­proximately two years. A battery symbol
(

) will indicate when the batteries need to be replaced.
After removing the old batteries, please wait approximately
1 minute before inserting the new ones. This device does
not support operation with rechargeable batteries.

Never recharge standard batteries.
Doing so will present a risk of explosion.

Do not throw the batteries into a fi re.
Do not short-circuit batteries.

Used batteries should not be disposed
of with regular domestic waste. Instead,
they should be taken to your local battery
disposal point.

24

A

C

B

D

7. (Step 2) Setting the date and time of day

The fi rmware version number will be displayed briefl y once
you have inserted/replaced the batteries and then you will be
automatically prompted to set the date and time of day.

• Use the setting wheel (C) to set the year (B).

• Confi rm with OK (D).

• Use the setting wheel (C) to set the month (B).

• Confi rm with OK (D).

• Use the setting wheel (C) to set the day (B).

• Confi rm with OK (D).

• Use the setting wheel (C) to set the hour (A).

• Confi rm with OK (D).

• Use the setting wheel (C) to set the minute (A).

• Confi rm with OK (D).

The motor will start moving back the control pin while the
entries are still being made.

• If “InS” is displayed with a rotating “

∏

” symbol, this
indicates that the motor is still moving back. Once the
device is ready for the actuator to be installed on the
valve, just “InS” will appear on the display.

• The weekly program and other settings can be cus­tomised prior to installation. To do this, press the menu

button when “InS” is shown on the display. For further
details, please see “12. Confi guration menu”.

• Once programming is complete, “InS” will reappear on
the display and installation (Step 3) can commence.

When “InS” is visible on the display, you can activate
the teach-in function prior to installation by pressing
the

button briefl y.

25

8. (Step 3) Installing the energy-saving controller

The actuator can be installed on all standard heating
valves. There is no need to drain away water or fi ddle
around with the heating system before doing this. First,
you need to remove the old thermostat dial:

• Turn the thermostat dial anti­clockwise as far as it will go (A).

• Release the thermal ring of the
thermostat (B).

• Remove the thermostat from
the valve (C).

An adapter will need to be used
in the case of certain valves.
Adapters for Danfoss valves (RA, RAV, RAVL) are inclu­ded in the scope of delivery. For details, please refer to the
adapter overview (see 26).

• The adapter must be placed on
the valve and turned until it is
securely seated.

• In the case of the RAV adapter,
the extension supplied must be
attached to the valve tappet.

• The RA and RAV adapters
must, in addition, be secured
by means of the bolt and nut
supplied.

The energy-saving controller can only be installed if “InS” is
showing on the display. Following installation, the actuator
will perform an adjustment run so that it can adapt to the
valve. During this process, “AdA” will be displayed.

• Place the actuator on the valve.

• Tighten the union nut.

26

• “InS” will appear on the display, press the OK button.

• The actuator will perform an adjustment run (“AdA” will

appear on the display, operation not possible).

• After that, the actuator will be ready for operation (Auto mode).

If the adjustment run was initiated prior to installa­tion, or if an error message will be displayed (F1, F2,
F3); press OK to move the motor back to the “InS”
position.

9. Setting the weekly program

The weekly program allows you to set up to 3 separate
heating periods (7 switching times) for each day of the
week. Programming is performed in relation to the se­lected days, for which temperatures must be stored for a
period from 00:00 to 23:59.

• Press and hold down the menu
button for more than 3 seconds.

• “Pro” will appear on the display.

• Confi rm with OK.

• “dAy” will appear on the display.

The setting wheel can be used
to select an individual day of the
week, all working days, the weekend or the entire week
(example shows working days selected).

• Confi rm with OK.

• Use the setting wheel to set the fi rst time segment (exam-

ple shows 0:00 to 6:00).

• Confi rm with OK.

• Then, select the required temperature for the selected time

segment (example shows 17.0°C).

• Confi rm with OK.

• Keep repeating this process until you have fi nished storing

temperatures for the period from 0:00 to 23:59.

27

In Auto mode, the temperature can be modified at any time
via the setting wheel. The modified temperature will then
be retained until the next program changeover.

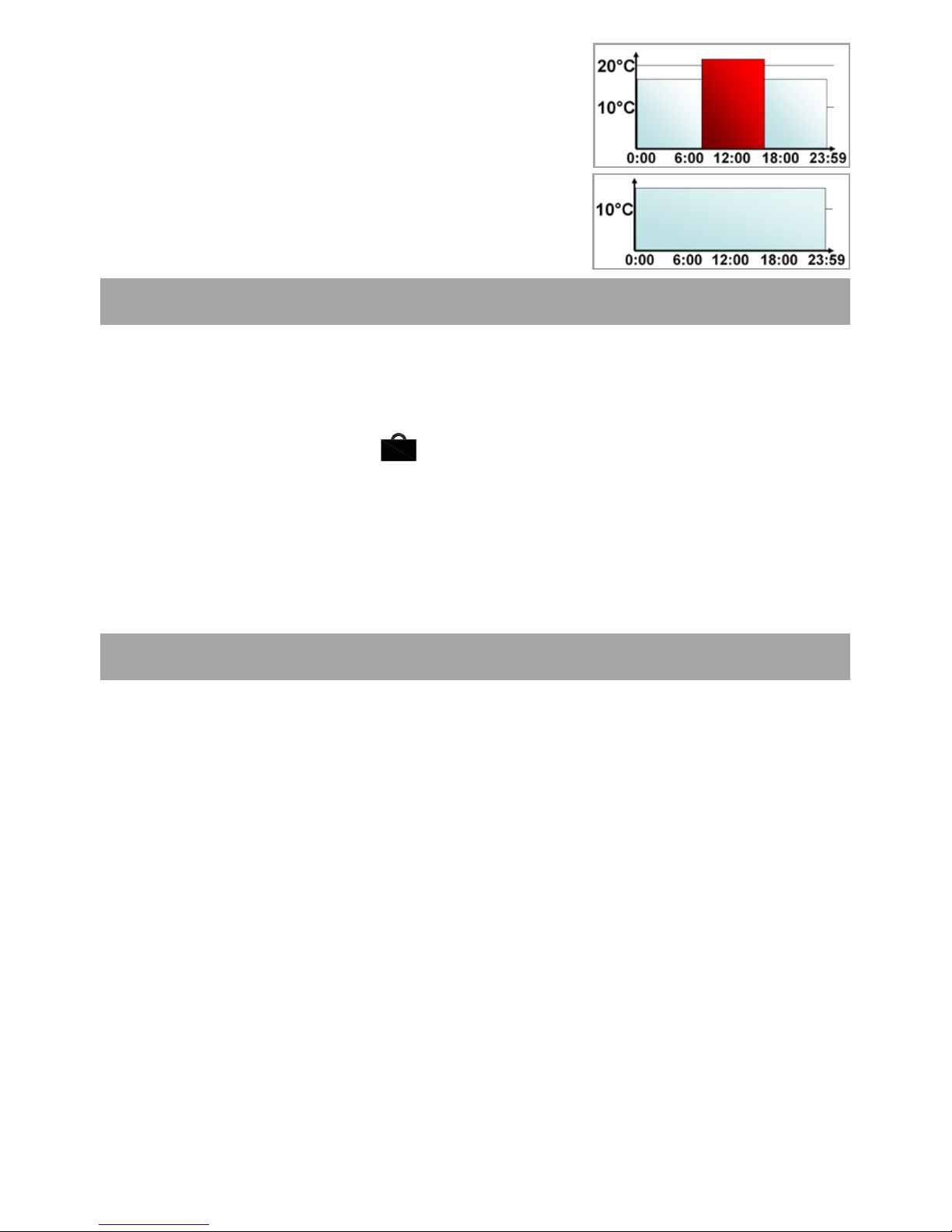

10. Weekly program: Examples

The energy-saving controller allows you to store up to 3 heat­ing periods (7 switching times) with individual temperature
settings for each day of the week. The factory setting consists
of two heating phases (from 6:00 until 9:00 and from 17:00 until
23:00 respectively) for every single day of the week:
From 00:00 to 06:00 17.0°C
From 06:00 to 09:00 21.0°C
From 09:00 to 17:00 17.0°C
From 17:00 to 23:00 21.0°C
From 23:00 to 23:59 17.0°C

To represent the switching periods, the display shows
bars for every other switching interval. In this exam­ple, no bars are shown for the interval from 0:00 to
6:00. Bars are only shown on the display for the in-

tervals from 6:00 to 9:00 and from 17:00 to 23:00.
If a room also needs to be heated at around noon, the cor­responding program might look like this:
Monday to Sunday
From 00:00 to 06:00 16.0°C
From 06:00 to 09:00 22.0°C
From 09:00 to 12:00 17.0°C
From 12:00 to 14:00 20.0°C
From 14:00 to 17:30 17.0°C
From 17:30 to 23:30 21.0°C
From 23:30 to 23:59 16.0°C

If you have a home office and only want it to be heated
during the day on working days, you can program the fol­lowing times:

28

Monday to Friday
From 00:00 to 08:30 17.0°C
From 08:30 to 17:00 21.0°C
From 17:00 to 23:59 17.0°C
Saturday and Sunday
From 00:00 to 23:59 15.0°C

11. Operating modes

To switch between the 3 operating modes described below,
press the menu button briefly (these operating modes can
only be selected following installation/Step 3):

• Holiday function ( ): Set a temperature that is to be

maintained until a fixed point in time.

• Manu: Manual operation – The temperature is set manu-

ally using the setting wheel.

• Auto: Weekly program – The temperature is controlled auto-

matically in accordance with the stored weekly program.

12. Configuration menu

The configuration menu can be used to modify settings.
To access this menu, press and hold down the menu
button (for more than 3 seconds).

• Pro: For setting the weekly program (see Section “9 Set-

ting the weekly program”)

• dAt: For modifying the time of day and date

• POS: For querying the actuator’s current position

• dSt: Automatic switchover at the start or end of daylight

saving time can be deactivated.

• AEr: For setting the “window open” temperature and time

so that the temperature is automatically reduced in the
event of ventilation

• tOF: For setting the offset temperature

• rES: For restoring the factory settings

• UnL: For teaching out all taught-in wireless components

29

Use the setting wheel to select menu items and the OK but­ton to confi rm your choice. Press the menu button again to
return to the previous level. After 65 seconds without any­thing happening, the menu will close automatically.

13. Display content during normal operation

During normal operation, the following are displayed:
day of the week, time of day, date, operating mode,
temperature setting and switching periods.
The bars indicating the weekly program’s switching
periods are shown for every other time interval. For an example,
please refer to “10. Weekly program: Examples”

.

14. Teaching in wireless components

The actuator supports the teaching in of up to 4 system components
(e.g. remote control and window contact) plus 1 wall thermostat.

• Press and hold down the OK button for more than 3 seconds.

• The remaining teach-in time will be displayed (30 seconds).

• The device being taught-in now needs to send a wireless signal

(e.g. press button on remote control).

• The display will then switch to the normal view.
Once this has been done, the actuator will respond to wireless
commands from taught-in devices. Whenever the actuator re­ceives a signal from a window contact or remote control, the dis­play will light up briefl y.

15. Teaching out wireless components

Components that have been taught in on the actuator can be taught
out again using the “UnL” (Unlearn) function. All wireless components
are taught out at once with this function.

• Press and hold down the menu button for more than 3 seconds.

• Use the setting wheel to select the “UnL” menu item.

• Confi rm with OK.

• “ACC” will appear on the display; press OK to confi rm.

30

16. Operation with a wall thermostat

If the actuator is going to be operated in conjunction with a wall
thermostat, this thermostat will need to be taught in (see 14). Once
it has been taught in, “ECF” will appear on the display. No further
settings can then be made on the actuator and it will no longer
respond to taught-in remote controls or window contacts.
If no wireless signal is received from the wall thermostat for a
period of 60 minutes, the actuator will exit ECF mode. It will then
assume control of the temperature, which it will continue to regu­late in accordance with the weekly program until the next wire­less signal is received.
To “teach out” a wall thermostat, you must reinsert the batteries
in the actuator (and wait for approx. 1 minute). Once you have
entered the date and time of day, you can use the menu button
(before the adjustment run is initiated) to perform the “teach-out
process as described in section 15.

17. Setting the holiday function

If you want a fixed temperature to be maintained for a set
period of time while you are on holiday or during a party,
you can make use of the Holiday function.

• Press and release the menu button repeatedly until the

suitcase symbol ( ) appears on the display.

• Use the setting wheel to set the end of the time period

during which the temperature is to be maintained.

• Press the OK button to confirm.

• Then use the setting wheel to set the date.

• Press the OK button to confirm.

• Use the setting wheel to set the temperature; press OK to

confirm. The display will flash to confirm your settings.
The set temperature will remain in force until the speci­fied time. After that, the actuator will adopt Auto mode.
Wireless commands from the window contact and remote
control will continue to be executed.

31

18. Comfort and set-back temperatures

The comfort/set-back temperature button ( ) provides an easy
and convenient way of switching between these two temperatures.
The factory settings are 21.0°C and 17.0°C respectively. To adapt
them, proceed as follows:

• Press and hold down the comfort/set-back temperature but-

ton ( ) for more than 3 seconds.

• The sun symbol ( ) will appear on the display along with the cur-

rent comfort temperature.

• Use the setting wheel to modify the temperature; press OK to confirm.

• The moon symbol ( ) will appear together with the set-back temperature.

• Use the setting wheel to modify the temperature; press OK to confirm.

The temperature can even be modified in Auto mode at any time
by using this button. The new setting will be retained until the pro­gram’s next switching time.

19. Child-proof lock/Operating inhibit

Operation can be inhibited.

• To activate/deactivate the operating inhibit, briefly press

the Menu and buttons at the same time.

• Once the function is active, “LOC” will appear on the display.

• To deactivate the function, press both buttons again.

20. Setting the heating break

If the heating is being switched off for the summer, you
can save battery power. This involves opening the valve
up fully. Limescale protection measures remain in place.
Wireless commands from the window contact or remote
control will no longer be executed.

• To activate the heating break, turn the setting wheel

clockwise during manual operation (Manu) until “On”

appears on the display.

32

• To terminate the heating break, quit manual operation

(Manu) or turn the setting wheel anticlockwise.

21. Setting frost protection mode

If you do not want the room to be heated, the valve can
be closed. It will only be opened again if there is a risk of
freezing due to frost. Limescale protection measures re­main in place. Wireless commands from the window con­tact or remote control will no longer be executed.

• To activate frost protection mode, turn the setting wheel

anticlockwise during manual operation (Manu) until “OFF”

appears on the display.

• To terminate frost protection mode, quit manual operation

(Manu) or turn the setting wheel clockwise.

22. “Window open” function

If the room is being ventilated, the actuator controls the tem­perature to save on heating costs. While this function is active,
the “window open” symbol ( ) appears on the display.
Without window contact: The actuator will automatically de­tect a significant drop in temperature due to ventilation. You
can set your own “window open” temperature and time.
With taught-in window contact: The temperature will only
be reduced during the time that the window is left open. You
can set your own “window open” temperature.

• Press and hold down the menu button for more than

3 seconds.

• Use the setting wheel to select the “AEr” menu item.

• Confirm with OK.

• Use the setting wheel to set the temperature/time.

Then press OK to confirm.

• Without a taught-in window contact, this function can be

deactivated by selecting a time of “0”.

33

23. Setting the offset temperature

The temperature is measured at the heating appliance itself, with the
result that other parts of the room may be warmer or colder than this. To
allow for this, you can set a temperature offset of ±3.5°C. If, for example,
a temperature of 18°C is measured somewhere within the room instead of
the 20°C set, it means that an offset of -2.0°C needs to be configured.

• Press and hold down the menu button for more than 3 seconds.

• Use the setting wheel to select the “tOF” menu item.

• Confirm with OK.

• Use the setting wheel to modify the temperature.

• Press the OK button to confirm.

24. Restoring the factory settings

You can reset the actuator to its initial state manually. This
will clear all the settings that have been made manually.

• Press and hold down the menu button for more than

3 seconds.

• Use the setting wheel to select the “rES” menu item.

• Confirm with OK.

• “ACC” will appear on the display; press OK to confirm.

34

25. Troubleshooting and maintenance

Error code on

display

Problem Remedy

Battery symbol

( )

Battery power

too low

Replace batteries

F1

Valve actuator

sluggish

Check installation,

inspect heating

valve

F2

Adjusting range

too large

Check

actuator

fastening

F3

Adjusting range

too small

Check heating

valve

F4

1 wall thermo-

stat already

taught in

Teach out devices

F5

4 wireless com-

ponents already

taught in

At 12:00 every Saturday, the actuator performs a
weekly descaling function to prevent valve calcifica­tion. “CAL” will appear on the display.

35

26. Adapter overview

Manufacturer Figure Adapter

Heimeier, MNG,

Junkers,

Landis&Gyr „Duodyr“,

Honeywell-Braukmann,

Oventrop, Schlösser,

Simplex, Valf Sanayii,

Mertik Maxitrol, Watts,

Wingenroth (Wiroflex),
R.B.M., Tiemme, Jaga

No adapter

required

Danfoss RA

Included

in scope of

supply

Danfoss RAV

Included

in scope of

supply

Danfoss RAVL

Included

in scope of

supply

Other adapters available as accessories.

36

27. Information about radio operation

Radio transmission is performed on a non-exclusive trans­mission path, which means that there is a possibility of
interference occurring.
Switching operations, electric motors or faulty electric de­vices are some of the reasons why interference may oc­cur. The range of transmission within buildings can deviate
greatly from open air distances. Besides the transmitting
power and the reception characteristics of the receiver,
environmental influences such as humidity and local struc­tures also play an important role.
HUMMEL AG hereby declares that this device conforms
with the essential requirements and other relevant regu­lations of Directive 1999/5/EC.
The full declaration of conformity is provided at
www.hummel.com.

28. Technical properties

Supply voltage: 3 V
Max. current consumption:

100 mA
Batteries: 2x LR6 batteries (Mignon/AA)
Battery life: Approx. 2 years
Display: LC display
Receiver frequency: 868.3 MHz
Housing dimensions: 63 x 70 x 99 mm (W x H x D)
Connection: M30 x 1.5
Ambient temperature: +5 to +55°C
Max. surface temperature: +90°C (of radiator)
Linear travel: 4.2 mm
Spring force: max. 80 N

We reserve the right to make any technical changes
that constitute an improvement to the device.

37

38

Table des matières

1. Utilisation et affichages ............................................39

2. Utilisation conforme .................................................40

3. Consignes de sécurité .............................................40

4. Consignes pour l‘élimination ....................................40

5. Fonctionnement général ..........................................41

6. (Etape 1) Insérer (remplacer) les piles ......................41

7. (Etape 2) Régler la date et l‘heure ............................42

8. (Etape 3)

Monter le régulateuer d‘économie d‘énergie ...........43

9. Régler le programme hebdomadaire .......................44

10. Programme hebdomadaire: Exemples .....................45

11. Modes de fonctionnement .......................................46

12. Menu de configuration .............................................46

13. Contenu de l‘affichage an mode normal ..................47

14. Apprentissage d‘éléments sans filn .........................47

15. Suppression d‘éléments sans filn ............................47

16. Fonctionnnement avec thermostat mural ................48

17. Régler la fonction de vacances ................................48

18. Température de confort et température éco ............49

19. Sécurité enfants / Verrouillage de la commande .....49

20. Régler une pause de chauffage ...............................49

21. Régler le mode antigel .............................................50

22. Fonction d‘ouverture de fenêtre ...............................50

23. Régler la température d‘Offset .................................51

24. Rétablir les réglages par défaut ...............................51

25. Elimination des dysfonctionnements et entretien ....52

26. Vue d‘ensemble des adapteurs ...............................53

27. Remarques au sujet du fonctionnement radio .........54

28. Caractéristiques techniques ....................................54

Lisez soigneusement la présente notice pour l’utilisation de l’appareil.
Conservez la notice pour pouvoir vous y référer ultérieurement.

1. Edition française 09/2009

Documentation © 2009 HUMMEL AG

Tous droits réservés.

39

1. Utilisation et affi chages

A Jour de la semaine
B Fonction vacances (

), fonctionnement manuel (Manu), fonctionne-

ment automatique (Auto), symbole d’épuisement de la pile (

),

température éco / confort (

), symbole d’ouverture de fenêtre ( )

C Touche de menu : pour ouvrir le menu de confi guration, maintenir la

touche appuyée pendant plus de 3 secondes

D Molette de réglage : procéder à des réglages (par ex. de la tempéra-

ture)
E Affi chage de l’heure et de la date, options de menus, fonctions
F Affi chage de la température, température de consigne actuelle
G Intervalles de commutation réglés dans le programme hebdomadaire
H Touche OK : pour confi rmer / enregistrer, apprentissage
I Touche

: commutation entre la température éco et la température

confort

A

B

C
D

E

F

G
H

I

40

2. Utilisation conforme

Le régulateur d’économie d’énergie sert à réguler une van­ne de radiateur courante. Utilisez l’appareil uniquement à
l’intérieur et évitez l’exposition à l’humidité, à la poussière
ainsi qu’au soleil et aux rayonnements thermiques.
Toute utilisation autre que celle décrite dans le présent
manuel est considéré comme non conforme et entraîne
une annulation de la garantie et de la responsabilité du
fabricant. Ceci s’applique également aux modifications
et transformations. Les appareils sont destinés exclusi­vement à une utilisation privée.

3. Consignes de sécurité

Les appareils ne sont pas des jouets, ne permettez pas à des
enfants de jouer avec eux. Ne laissez pas traîner les matériels
d’emballage, ils peuvent constituer des jouets dangereux pour
les enfants. N’ouvrez pas l’appareil, il ne contient aucune pièce
réparable par l’utilisateur. En cas de dysfonctionnement, ren­voyez l’appareil au service après-vente.

4. Consignes pour l’élimination

L’appareil ne doit pas être éliminé avec les ordures ménagères !

Les appareils électroniques sont à éliminer conformé­ment à la directive relative aux appareils électriques et
électroniques usagés par les points de collecte locaux
d’appareils usagés !

Le sigle CE est un sigle de libre circulation destiné uni­quement aux administrations ; il ne constitue pas une
garantie de caractéristiques.

41

5. Fonctionnement général

Le régulateur d’économie d’énergie pour radiateurs régule la
température ambiante à l’aide d’une horloge. Le mécanisme de
commande actionne une valve pour piloter le fl ux de chaleur du
radiateur. Le régulateur s’installe sur toutes les vannes de radia­teur courantes. Le grand écran rétro-éclairé permet une com­mande confortable. Grâce à un récepteur sans fi l, l’appareil peut
recevoir des instructions d’éléments de système confi gurés.

Le montage est réalisé en 3 étapes.

6. (Etape 1) Insérer (remplacer) les piles

• Retirer le couvercle du compartiment à piles

• Insérer 2 piles LR6 (Mignon/AA) neuves dans

les compartiments à piles, en prenant soin
de veiller à la polarité.

• Refermer et réenclencher le couvercle du

compartiment à piles.

La durée de vie de piles alcalines neuves
est d’env. 2 ans. Un symbole de pile (

)
indique que les piles devront être remplacées. Après le
retrait des piles, attendre env. 1 min. avant de remettre
les nouvelles piles en place. Le fonctionnement sur piles
rechargeables n’est pas possible.

Les piles normales ne doivent jamais être rechar­gées. Risque d’explosion !

Ne pas jeter les piles au feu !
Ne pas court-circuiter les piles !

Les piles usées ne sont pas des ordures
ménagères ! Portez les piles au point de
collecte local !

42

7. (Etape 2) Régler la date et l’heure

Suite à la mise en place ou au remplacement des piles, la
date et l’heure sont demandées automatiquement après
l’affi chage bref du numéro de version du progiciel.

• Régler l’année (B) à l’aide de la molette (C)

• Confi rmer par OK (D)

• Régler le mois (B) à l’aide de la molette (C)

• Confi rmer par OK (D)

• Régler le jour (B) à l’aide de la molette (C)

• Confi rmer par OK (D)

• Régler l’heure (A) à l’aide de la molette (C)

• Confi rmer par OK (D)

• Régler les minutes (A) à l’aide de la molette (C)

• Confi rmer par OK (D)

Pendant les saisies, le moteur ramène
déjà la broche de commande.

• L’affi chage « InS » avec un «

∏

» rotatif
indique que le moteur effectue encore le mouvement de
recul. Dès que le mécanisme de commande peut être in­stallé sur la vanne, l’écran n’affi che plus que « InS ».

• Le programme hebdomadaire et les autres réglages
peuvent être réalisés avant le montage. Appuyez à

cet effet sur la touche de menu tant que « InS » s’affi che.
Vous trouverez de plus amples détails sous « 12. Menu
de confi guration ».

• Une fois la programmation terminée, l’écran affi che de nou­veau « InS » et le montage (étape 3) peut être réalisé.

Lorsque l’écran affi che « InS », la fonction d’appren­tissage peut être activée déjà avant le montage en
appuyant brièvement sur la

-touche.

A

C

B

D

43

8. (Etape 3) Monter le régulateur d’économie d’énergie

Le mécanisme de commande peut être monté sur toutes les van­nes de radiateur courantes. Aucune vidange d’eau ou intervention
sur le système de chauffage n’est nécessaire lors de cette opéra­tion. Retirer d’abord l’ancien régulateur thermostatique :

• Tourner le régulateur thermos­tatique vers la gauche jusqu’à la
butée (A)

• Démonter la fi xation du (B)

• Retirer le régulateur thermostati-

que de la vanne (C)

Pour certaines vannes, un adaptateur
sera nécessaire. Des adaptateurs pour
vannes Danfoss (RA, RAV, RAVL) sont joints. Les détails fi gurent
dans la vue d’ensemble des adaptateurs (voir 26).

• Placer l’adaptateur sur la vanne
et le tourner jusqu’à ce qu’il soit
correctement fi xé.

• Pour l’adaptateur RAV, placer la
rallonge fournie sur le poussoir
de vanne.

• Les adaptateurs RA et RAV
devront être fi xés en plus avec
la vis et l’écrou fournis.

Pour pouvoir installer le régulateur d’économie d’énergie, l’écran
doit affi cher « InS ». Après le montage, le mécanisme de comman­de effectue une course d’adaptation pour s’adapter à la vanne.
Pendant ce processus « AdA » s’affi che à l’écran.

• Placer le mécanisme de commande sur la vanne.

• Serrer l’écrou d’accouplement.

• L’écran affi che « InS », appuyer sur la touche OK.

44

• Le mécanisme de commande effectue une course d’adaptation
(l’écran affi che « AdA », aucune commande n’est possible).

• Ensuite le mécanisme de commande est opérationnel (mode
Auto).

Si la course d’adaptation a été initiée avant le montage
ou si l’écran affi che un message d’erreur (F1, F2, F3), ap­puyer sur OK pour que le moteur revienne à la position
« InS ».

9. Régler le programme hebdomadaire

Le programme hebdomadaire permet de régler pour cha­que jour de la semaine jusqu’à 3 phases de chauffage in­dividuelles (7 points de commutation). La programmation
a lieu pour les jours sélectionnés, les températures devant
être défi nies pour une période de 00:00 à 23:59.

• Appuyer sur la touche de menu
pendant plus de 3 secondes.

• L’écran affi che « Pro ».

• Confi rmer par la touche OK.

• L’écran affi che « dAy ». La mo-

lette permet de sélectionner un
jour de semaine individuel, tou­tes les journées ouvrables, le week-end ou la semaine
complète (ex. : jours ouvrables).

• Confi rmer par la touche OK.

• Régler à l’aide de la molette la première tranche de temps

(ex. : 00:00 à 06:00).

• Confi rmer par OK.

• Sélectionner ensuite la température souhaitée pour la

tranche de temps choisie (ex. : 17.0 °C).

• Confi rmer par OK.

• Répéter ce processus jusqu’à avoir défi ni des tempéra-

tures pour toute la période de 00:00 à 23:59.

45

En mode automatique, la température peut être modifiée à tout mo­ment manuellement à l’aide de la molette. La température modifiée
reste alors active jusqu’au prochain changement de programme.

10. Programme hebdomadaire : Exemples

Le régulateur d’économie d’énergie permet d’enregistrer pour chaque
jour de la semaine jusqu’à 3 tranches de chauffage (7 points de com­mutation) avec une température définie individuellement. Par défaut,
2 phases de chauffage de 06:00 à 09:00 et de 17:00 à 23:00 sont dé­finies de manière identique pour tous les jours de la semaine :
de 00:00 à 06:00 17.0°C
de 06:00 à 09:00 21.0°C
de 09:00 à 17:00 17.0°C
de 17:00 à 23:00 21.0°C
de 23:00 à 23:59 17.0°C

Des barres s’affichent à l’écran pour les périodes de com­mutation pour chaque second intervalle de temps. Dans le
présent exemple, aucune barre ne s’affiche pour l’inter­valle de 00:00 à 06:00. Les barres ne s’affichent à l’écran

que pour les intervalles de 06:00 à 09:00 et de 17:00 à 23:00.
Si une pièce doit être chauffée aussi pendant la pause de midi,
la programmation peut être réalisée comme suit :
Du lundi au dimanche
de 00:00 à 06:00 16.0°C
de 06:00 à 09:00 22.0°C
de 09:00 à 12:00 17.0°C
de 12:00 à 14:00 20.0°C
de 14:00 à 17:30 17.0°C
de 17:30 à 23:30 21.0°C
de 23:30 à 23:59 16.0°C

Si vous disposez chez vous d’un bureau, que vous ne sou­haitez chauffer que pendant la journée et les jours ouvra­bles, vous pouvez programmes les horaires suivants :

46

Du lundi au vendredi
de 00:00 à 08:30 17.0°C
de 08:30 à 17:00 21.0°C
de 17:00 à 23:59 17.0°C
Du samedi au dimanche
de 00:00 à 23:59 15.0°C

11. Modes de fonctionnement

En appuyant brièvement sur la touche de menu, le système commute
entre les 3 modes de fonctionnement suivants (les modes de fonctionne­ment ne peuvent être sélectionnés qu’après l’installation / l’étape 3) :

• Fonction vacances ( ) : Réglage d’une température qui

sera conservée jusqu’à un moment défini.

• Manu : Mode manuel – la température est réglée manuelle-

ment à l’aide de la molette.

• Auto : Programme hebdomadaire – régulation de température

automatique selon un programme hebdomadaire enregistré.

12. Menu de configuration

Le menu de configuration permet de modifier les réglages. Le menu s’affiche après
un actionnement prolongé (supérieur à 3 secondes) de la touche de menu.

• Pro : Réglage du programme hebdomadaire (voir section « 9. Régler le

programme hebdomadaire »).

• dAt : Modification de l’heure et de la date.

• POS : Interrogation de la position actuelle du mécanisme de commande.

• dSt : Permet de désactiver la commutation automatique entre l’heure d’été

et l’heure d’hiver.

• AEr : Réglage de la température et de la durée d’ouverture de fenêtre pour

l’abaissement automatique de la température lors de l’aération.

• tOF : Etablissement de la température d’Offset.

• rES : Rétablir les réglages par défaut.

• UnL : Suppression de tous les éléments sans fil ayant fait l’objet d’un

apprentissage.

47

Les options de menus sont sélectionnées à l’aide de la molette et
confi rmées par OK. Une nouvelle pression sur la touche de menu
ramène au niveau précédent. Après une durée d’inaction de 65
secondes, le menu se ferme automatiquement.

13. Contenu de l’affi chage en mode normal

En mode normal, l’écran affi che le jour de la semaine,
l’heure, la date, le mode de fonctionnement, la tem­pérature de consigne et les horaires de chauffage.
Les barres des périodes de commutation s’affi chent
pour chaque second intervalle de temps. Un exemple fi gure sous
« 10. Programme hebdomadaire : exemples ».

14. Apprentissage d’éléments sans fi ln

Le mécanisme de commande permet d’effectuer l’apprentissage
de jusqu’à 4 éléments systèmes tels que des télécommandes et
des contacts de fenêtre, ainsi qu’un thermostat mural.

• Appuyer pendant plus de 3 secondes sur la touche OK.

• Le temps d’apprentissage restant (30 secondes) s’affi che.

• L’appareil à enregistrer doit alors émettre un signal radio (par

ex. l’actionnement d’une touche de la télécommande).

• Ensuite, l’affi chage passe au mode normal.
Le mécanisme de commande réagit alors aux instructions radio des appareils
ayant fait l’objet d’un apprentissage. Lors de la réception d’une instruction d’un
contact de fenêtre ou de la télécommande, l’écran s’allume brièvement.

15. Suppression d’éléments sans fi l

Les éléments ayant fait l’objet d’un apprentissage par le mécanisme de
commande peuvent être supprimés à l’aide de la fonction « UnL ». Dans
ce cas, tous les éléments sans fi l sont supprimés simultanément.

• Appuyer sur la touche de menu pendant plus de 3 secondes.

• Sélectionner l’option de menu « UnL » à l’aide de la molette.

• Confi rmer par la touche OK.

• L’écran affi che « ACC », confi rmer par OK.

48

16. Fonctionnement avec thermostat mural

Si le mécanisme de commande doit être utilisé en combinaison
avec un thermostat mural, celui-ci doit faire l’objet d’un appren­tissage (voir 14). Après le succès de l’apprentissage, l’écran af­fiche « EFC » ; aucun réglage ne peut être réalisé sur le méca­nisme de commande, qui ne réagit plus aux télécommandes ou
contacts de fenêtre enregistrés.
Si pendant 60 minutes, le mécanisme de commande ne reçoit
aucun signal radio de la part du thermostat mural, il quitte le mode
EFC. Jusqu’à la prochaine réception, il effectue la régulation de
façon autonome conformément au programme hebdomadaire.
Si vous souhaitez supprimer un thermostat mural de la mémoire,
retirez les piles, puis remettez-les en place après env. 1 minute.
Après la saisie de la date et de l’heure et avant le déclenchement
de la course d’adaptation, vous pouvez effectuer la suppression
à l’aide de la touche de menu, comme décrit dans le paragraphe 15.

17. Régler la fonction de vacances

La fonction de vacances est utilisée si pendant des vacances
ou une fête, une température fixe doit être maintenue pendant
une durée définie.

• Appuyer sur la touche de menu jusqu’à ce que le symbole de

la valise ( ) s’affiche à l’écran.

• Régler à l’aide de la molette l’heure jusqu’à laquelle la tempé-

rature doit être maintenue.

• Confirmer à l’aide de la touche OK.

• Régler ensuite la date à l’aide de la molette.

• Confirmer à l’aide de la touche OK.

• Régler la température à l’aide de la molette, puis confirmer par

OK. L’écran clignote en guise de confirmation.
La température réglée est conservée jusqu’à la date et l’heure
définis. Ensuite le mécanisme de commande commute en mode
Auto. Les instructions radio des contacts de fenêtre et de la
télécommande sont toujours exécutées.

49

18. Température de confort et température éco

La touche de température confort/éco sert ( ) à la commu­tation simple et confortable entre ces deux températures. Par
défaut, celles-ci sont de 21,0 °C et de 17,0 °C. Elles peuvent être
adaptées comme suit :

• Maintenir la touche confort/éco (

) pendant plus de 3 secondes.

• Le symbole du soleil ( ) et la température confort actuelle s’affichent.

• Modifier la température à l’aide de la molette, puis confirmer par OK.

• Le symbole de la lune ( ) et la température éco s’affichent.

• Modifier la température à l’aide de la molette, puis confirmer par OK.

En mode automatique, la température peut également être modi­fiée à tout moment à l’aide des touches. Elle est alors conservée
jusqu’au prochain point de commutation du programme.

19. Sécurité enfants / Verrouillage de la commande

La commande peut être verrouillée.

• Pour activer/désactiver le verrouillage de la commande, appuyer

brièvement en même temps sur la touche Menu et .

• Après l’activation, l’écran affiche « LOC ».

• Pour désactiver, appuyer une nouvelle fois sur les deux touches.

20. Régler une pause de chauffage

Si le chauffage est coupé en été, il est possible d’écono­miser les piles. A cet effet, la vanne est ouverte intégra­lement. La protection anticalcaire est toujours réalisée.
Les instructions radio des contacts de fenêtre et de la té­lécommande ne sont plus exécutées.

• Pour activer la pause de chauffage, tourner la molette

vers la droite en mode manuel (Manu), jusqu’à ce que

l’écran affiche « On ».

• Pour terminer la fonction de pause, quitter le mode ma-

nuel (Manu) et tourner la molette vers la gauche.

50

21. Régler le mode antigel

Si la pièce ne doit pas être chauffée, la vanne peut être
fermée. La vanne n’est alors ouverte qu’en cas de risque
de gel. La protection anticalcaire est toujours réalisée.
Les instructions radio des contacts de fenêtre et de la té­lécommande ne sont plus exécutées.

• Pour activer le mode antigel, tourner la molette vers la

gauche en mode manuel (Manu), jusqu’à ce que l’écran

affiche « OFF ».

• Pour terminer le mode antigel, quitter le mode manuel

(Manu) et tourner la molette vers la droite.

22. Fonction d’ouverture de fenêtre

Le mécanisme de commande régule la température lors de l’aé­ration, afin d’économiser des coûts de chauffage. Pendant ce
temps, l’écran affiche le symbole d’ouverture de fenêtre ( ) .
Sans contact de fenêtre : Le mécanisme de commande détecte
automatiquement la forte baisse de température due à l’ouver­ture d’une fenêtre. La température et la durée d’ouverture de fe­nêtre sont réglables.
Avec contact de fenêtre enregistré : La température n’est abais­sée que pendant la durée de l’ouverture de fenêtre. La tempéra­ture d’ouverture de fenêtre est réglable.

• Appuyer sur la touche de menu pendant plus de 3 secondes.

• Sélectionner l’option de menu « AEf » à l’aide de la molette.

• Confirmer par la touche OK.

• La température et la durée sont réglables à l’aide de la molette.

Pour terminer, confirmer par la touche OK.

• Sans contact de fenêtre enregistré, cette fonction est désac-

tivée en sélectionnant un temps de « 0 ».

51

23. Régler la température d’Offset

Comme la température est mesurée au niveau du radiateur, il se
peut qu’il fasse plus chaud ou plus froid ailleurs dans la pièce. Pour
compenser ce fait, il est possible de définir un offset de tempéra­ture de ±3.5 °C. Si par ex. une température de 18 °C est mesurée à
la place des 20 °C définis, l’offset réglé devra être de -2,0 °C.

• Appuyer sur la touche de menu pendant plus de 3 secondes.

• Sélectionner l’option de menu « tOF » à l’aide de la molette.

• Confirmer par la touche OK.

• Modifier la température à l’aide de la molette.

• Confirmer à l’aide de la touche OK.

24. Rétablir les réglages par défaut.

L’état de livraison du mécanisme de commande peut être ré­tabli manuellement. Tous les réglages effectués seront alors
perdus.

• Appuyer sur la touche de menu pendant plus de 3 secondes.

• Sélectionner l’option de menu « rES » à l’aide de la molette.

• Confirmer par la touche OK.

• L’écran affiche « ACC », confirmer par OK.

52

25. Elimination des dysfonctionnements et entretien

Code d’erreur

à l’écran

Problème

Mesure

corrective

Symbole de pile

( )

Puissance de pile

trop faible

Remplacer les piles

F1

Mécanisme de com-

mande de vanne parti-

ellement grippé

Vérifier l’installation,

vérifier la vanne de

radiateur

F2

Plage de réglage

trop grande

Vérifier la fixation

du mécanisme de

commande

F3

Plage de

réglage trop

petite

Vérifier la vanne de

radiateur

F4

Déjà 1 thermostat

mural enregistré

Supprimer les

appareils

F5

Déjà 4 éléments

sans fil

enregistrés

Une fois par semaine, le samedi à 12:00, le mécanisme
de commande effectue une course anticalcaire afin d’em­pêcher l’entartrage de la vanne. L’écran affiche « CAL »

53

26. Vue d’ensemble des adaptateurs

Fabricant Figure

Adaptateur

Heimeier, MNG,

Junkers,

Landis&Gyr „Duodyr“,

Honeywell-Braukmann,

Oventrop, Schlösser,

Simplex, Valf Sanayii,

Mertik Maxitrol, Watts,

Wingenroth (Wiroflex),
R.B.M., Tiemme, Jaga

Aucun

adaptateur

n’est

nécessaire

Danfoss RA

Joint à la

livraison

Danfoss RAV

Joint à la

livraison

Danfoss RAVL

Joint à la

livraison

D’autres adaptateurs sont disponibles en tant qu’accessoires.

54

27. Remarques au sujet du fonctionnement radio

La transmission radio est réalisée par une voie non exclu­sive, ce qui peut provoquer des interférences.
Les perturbations peuvent être induites entre autres par
des processus de commutation, des moteurs électriques
ou également par des appareils électriques défectueux. La
portée à l’intérieur des bâtiments peut être très différen­te de celle en champ libre. En-dehors des performances
d’émission et des propriétés de réception des récepteurs,
les influences environnementales comme l’hygrométrie et
les données structurelles jouent un rôle important.
La Société HUMMEL AG déclare par la présente que cet
appareil est conforme aux exigences fondamentales et
autres dispositions importantes de la directive 1999/5/
CE. Vous trouverez la déclaration de conformité intégrale
sous www.hummel.com.

28. Caractéristiques techniques

Tension d’alimentation : 3 V
Courant absorbé maximal : 100 mA
Piles : 2 piles LR6 (Mignon/AA)
Durée de vie des piles : env. 2 ans
Ecran : écran LCD
Fréquence du récepteur : 868,3 MHz
Dimensions du boîtier : 63 x 70 x 99 mm (l x h x p)
Branchement : M30 x 1,5
Température ambiante : +5 bis +55°C
Température de surface max. : +90°C (du radiateur)
Course linéaire : 4,2 mm
Force élastique : au maximum 80 N

Sous réserve de modifications techniques
destinées à l’amélioration du système.

55

56

Inhoudsopgave

1. Bediening en display ................................................57

2. Beoogd gebruik ........................................................58

3. Veiligheidsinstructies ................................................58

4. Verwijdering ..............................................................58

5. Algemene werking ....................................................59

6. (Stap 1) batterijen plaatsen (vervangen) ...................59

7. (Stap 2) datum en tijd instellen .................................60

8. (Stap 3) energiebesparende regelaar monteren .......61

9. Weekprogramma instellen ........................................62

10. Weekprogramma: voorbeelden ................................63

11. Bedrijfsmodi .............................................................64

12. Configuratiemenu .....................................................64

13. Display tijdens het normale bedrijf ...........................65

14. Aanleren van draadloze componenten ....................65

15. Afleren van draadloze componenten .......................65

16. Bedrijf met wandthermostaat ...................................66

17. Vakantiefunctie instellen ...........................................66

18. Comfort- en verlaagde temperatuur ........................67

19. Kinderslot, bediening vergrendelen .........................67

20. Verwarmingspauze instellen .....................................67

21. Vorstbeveiliging instellen ..........................................68

22. ‘Raam open’-functie ................................................68

23. Offsettemperatuur instellen ......................................69

24. Fabrieksinstellingen opnieuw instellen .....................69

25. Storingen oplossen en onderhoud ...........................70

26. Adapteroverzicht ......................................................71

27. Instructies voor het draadloze bedrijf.......................72

28. Technische eigenschappen ......................................72

Lees deze handleiding zorgvuldig door, vóór u het apparaat in gebruik
neemt. Bewaar de handleiding, om ze ook later nog te kunnen
raadplegen.

1e uitgave Nederlands 09/2009

Documentatie © 2009 HUMMEL AG

Alle rechten voorbehouden.

57

1. Bediening en display

A Weekdag
B Vakantiefunctie (

), handmatig bedrijf (Manu), auto-

matisch bedrijf (Auto), ‘batterij leeg’-symbool (

),

verlaagde/comforttemperatuur (

), ‘raam open’-

symbool (

)

C Menutoets: hou deze toets langer dan 3 seconden

ingedrukt, om het confi guratiemenu te openen
D Instelwiel: instellingen wijzigen (bijv. temperatuur)
E Tijd- en datumweergave, menupunten, functies
F

Temperatuurweergave, actueel ingestelde temperatuur
G Ingestelde schakelperioden in het weekprogramma
H OK-toets: bevestigen/opslaan, aanleren
I

-toets: omschakelen tussen verlaagde en comfort-

temperatuur

A

B

C
D

E

F

G
H

I

58

2. Beoogd gebruik

De energiebesparende regelaar dient voor de regeling van
een gangbare radiatorkraan. Gebruik het apparaat uitslui­tend binnen en vermijd blootstelling aan vocht, stof, zon­licht en warmtestraling.
Elk ander gebruik dan in deze handleiding beschreven is,
geldt als oneigenlijk en leidt tot de uitsluiting van garantie
en aansprakelijkheid. Dit geldt ook voor verbouwingen en
veranderingen. De apparaten zijn uitsluitend voor particu­lier gebruik bedoeld.

3. Veiligheidsinstructies

De apparaten zijn geen speelgoed! Laat kinderen er niet mee
spelen. Laat verpakkingsmateriaal niet rondslingeren. Het kan
door kinderen als gevaarlijk speelgoed worden gebruikt. Open
het apparaat niet. Het bevat geen onderdelen die door de
gebruiker moeten worden onderhouden. In het geval van een
defect dient u het apparaat naar de klantenservice te sturen.

4. Verwijdering

Het apparaat hoort niet in de vuilnisbak!

Elektronische apparaten moeten overeenkomstig
de richtlijn voor afgedankte elektrische en elek­tronische apparaten worden ingeleverd bij de
inzamelpunten voor afgedankte apparaten!

De CE-markering is een label voor het vrij verkeer
van goederen binnen de Europese Unie en is uit­sluitend bedoeld voor de betreffende autoritei-

ten. Het is geen garantie voor bepaalde eigenschappen.

59

5. Algemene werking

De energiebesparende regelaar voor radiatoren regelt de
kamertemperatuur tijdgestuurd. De stelaandrijving beweegt
een kraan, om de warmtetoevoer aan de radiator te regelen.
De regelaar past op alle gangbare radiatorkranen. Het grote,
verlichte display dient voor een comfortabele bediening. Via
een draadloze ontvanger kan het apparaat commando’s van
aangeleerde systeemcomponenten ontvangen.

De montage gebeurt in 3 eenvoudige stappen.

6. (Stap 1) batterijen plaatsen (vervangen)

• Verwijder het deksel van het batterijvak.

• Plaats 2 nieuwe LR6 batterijen (Mignon/

AA) in de batterijvakken. Let daarbij op
de juiste polariteit.

• Breng het deksel weer op het batterij-

vak aan, tot het vastklikt.

De levensduur van nieuwe alkalibat­terijen bedraagt ca. twee jaar. Als op
het display een lege batterij (

) verschijnt, dienen de
batterijen te worden vervangen. Na de verwijdering van
de batterijen dient u ca. 1 minuut te wachten, alvorens
u nieuwe batterijen plaatst. Dit apparaat werkt niet op
accuvoeding.

Normale batterijen mogen nooit worden opgeladen.
Er bestaat explosiegevaar.

Werp batterijen niet in het vuur!
Batterijen mogen niet worden kortgesloten!

Oude batterijen horen niet in de vuilnis­bak! Lever ze in bij een verzamelpunt!

60

7. (Stap 2) datum en tijd instellen

Als de batterijen werden geplaatst of vervangen, verschijnt
eerst kort het versienummer van de fi rmware. Daarna wordt
automatisch gevraagd datum en tijd in te voeren.

• Stel het jaartal (B) met het instelwiel (C) in.

• Bevestig met OK (D).

• Stel de maand (B) met het instelwiel (C) in.

• Bevestig met OK (D).

• Stel de dag (B) met het instelwiel (C) in.

• Bevestig met OK (D).

• Stel de uren (A) met het instelwiel (C) in.

• Bevestig met OK (D).

• Stel de minuten (A) met het instelwiel (C) in.

• Bevestig met OK (D).

Tijdens het invoeren trekt de motor de
regelpen al terug.

• De indicatie ‘InS’ met draaiende ‘

∏

’ geeft aan dat de
motor nog in beweging is. Zodra de stelaandrijving op
de kraan kan worden gemonteerd, verschijnt nog slechts
‘InS’ op het display.

• Het weekprogramma en andere instellingen kunnen
vóór de montage worden aangepast. Druk daarvoor

op de menutoets, terwijl op het display ‘InS’ staat. Meer
details vindt u onder ‘12. Confi guratiemenu’.

• Wanneer de programmering voltooid is, verschijnt op­nieuw ‘InS’ op het display. Nu kan de montage (stap 3)
worden uitgevoerd.

Terwijl op het display ‘InS’ staat, kan al vóór de mon­tage de aanleerfunctie worden geactiveerd met een
korte druk op de

-toets.

A

C

B

D

61

8. (Stap 3) energiebesparende regelaar monteren

De stelaandrijving kan op alle gangbare radiatorkranen worden
gemonteerd. Hiervoor hoeft het water niet te worden afgelaten
en is evenmin een ingreep in het verwarmingssysteem nodig.
Eerst dient de oude thermostaatkop te worden verwijderd:

• Draai de thermostaatkop tot
de eindaanslag naar links (A).

• Maak de bevestiging van de
thermostaatkop los (B).

• Trek de thermostaatkop van
de kraan (C).

Voor sommige kranen dient een
adapter te worden gebruikt.
Adapters voor Danfoss-kranen (RA, RAV, RAVL) zijn
bijgeleverd. Meer details vindt u in het
adapteroverzicht (zie 26).

• Plaats de adapter op de kraan en
draai hem, tot hij stevig vastzit.

• Bij de RAV-adapter dient het
bijgeleverde verlengstuk op de
stang van de kraan te worden
gestoken.

• De adapters RA en RAV
moeten aanvullend met de
bijgeleverde schroef en moer
worden bevestigd.

Om de energiebesparende regelaar te kunnen monteren, moet
op het display ‘InS’ staan. Na de montage voert de stelaandrij­ving een adapteerbeweging om zich aan de kraan aan te pas­sen. Tijdens deze beweging verschijnt ‘AdA’ op het display.

• Plaats de stelaandrijving op de kraan.

62

• Draai de wartelmoer vast.

• Op het display verschijnt ‘InS’. Druk op de OK-toets.

• De stelaandrijving voert een adapteerbeweging uit (op het display

verschijnt ‘AdA’, er is geen bediening mogelijk).

• Daarna is de stelaandrijving gebruiksklaar (automatische modus).

Werd de adapteerbeweging al voor de montage uitgevoerd of
wordt een foutmelding (F1, F2, F3) gegevens, dan dient u op OK
te drukken. De motor neemt dan opnieuw de positie ‘InS’ in.

9. Weekprogramma instellen

In het weekprogramma kunnen voor elke weekdag apart
tot 3 verwarmingsfasen worden ingesteld (7 schakeltijden).
De programmering gebeurt voor de geselecteerde dagen,
waarbij voor de periode van 00.00 tot 23.59 uur tempera­turen dienen te worden ingesteld.

• Hou de menutoets langer dan 3
seconden ingedrukt.

• Op het display verschijnt ‘Pro’.

• Bevestig met de OK-toets.

• Op het display verschijnt ‘dAy’.

Met het instelwiel kan een afzon­derlijke weekdag, alle werkda­gen, het weekeinde of de hele week worden geselecteerd
(voorbeeld werkdagen).

• Bevestig met de OK-toets.

• Stel met het instelwiel de eerste periode in (bijv. 0.00 tot

6.00).

• Bevestig met OK.

• Vervolgens dient voor de geselecteerde periode de gewenste

temperatuur te worden ingesteld (bijv. 17,0 °C).

• Bevestig met OK.

• Dit proces dient te worden herhaald, tot voor de periode van 0.00

tot 23.59 uur de gewenste temperaturen zijn vastgelegd.

63

In de automatische modus kan de temperatuur te allen tijde via
het instelwiel worden veranderd. De gewijzigde temperatuur
blijft dan ingesteld tot de volgende programmawijziging.

10. Weekprogramma: voorbeelden

Met de energiebesparende regelaar kunnen voor elke week­dag tot 3 verwarmingsperioden (7 schakeltijden) met elk een
eigen temperatuur worden geprogrammeerd. Standaard zijn
voor alle weekdagen dezelfde twee verwarmingsfasen inge­steld van 6.00 tot 9.00 uur en van 17.00 tot 23.00 uur:
van 00:00 tot 06:00 17.0°C
van 06:00 tot 09:00 21.0°C
van 09:00 tot 17:00 17.0°C
van 17:00 tot 23:00 21.0°C
van 23:00 tot 23:59 17.0°C

Op het display wordt voor elk tweede tijdsinterval een
balk voor de schakelperioden weergegeven. Bij dit voor­beeld verschijnen geen balken voor het interval 0.00 tot

6.00 uur. Alleen voor de intervallen 6.00 tot 9.00 en 17.00

tot 23.00 worden balken op het display weergegeven.
Als een ruimte ook tijdens de middag moet worden verwarmd,
kan de programmering er als volgt uitzien:
Maandag tot en met zondag
van 00:00 tot 06:00 16.0°C
van 06:00 tot 09:00 22.0°C
van 09:00 tot 12:00 17.0°C
van 12:00 tot 14:00 20.0°C
van 14:00 tot 17:30 17.0°C
van 17:30 tot 23:30 21.0°C
van 23:30 tot 23:59 16.0°C

Hebt u thuis een kantoor dat u alleen overdag op werkda­gen wilt verwarmen, dan kunt u bijvoorbeeld de volgende
tijden programmeren:

64

Maandag tot en met vrijdag
van 00:00 tot 08:30 17.0°C
van 08:30 tot 17:00 21.0°C
van 17:00 tot 23:59 17.0°C
Zaterdag en zondag
van 00:00 tot 23:59 15.0°C

11. Bedrijfsmodi

Met een korte druk op de menutoets kan worden omgescha­keld tussen de volgende 3 bedrijfsmodi (de bedrijfsmodi kun­nen pas na de installatie (stap 3) worden geselecteerd):

• Vakantiefunctie ( ): instellen van een temperatuur die

tot een vast tijdstip moet worden aangehouden.

• Manu: handmatig bedrijf – de temperatuur wordt hand-

matig ingesteld via het instelwiel.

• Auto: weekprogramma – automatische temperatuurre-

geling volgens het opgeslagen weekprogramma.

12. Configuratiemenu

In het configuratiemenu kunnen instellingen worden gewij­zigd. Het menu wordt geopend door de menutoets langer
dan 3 seconden ingedrukt te houden.

• Pro: instelling van het weekprogramma (zie ‘9. Weekprogram-

ma instellen’)

• dAt: wijzigen van datum en tijd

• POS: opvragen van de huidige positie van de stelaandrijving

• dSt: de automatische omschakeling tussen zomer- en winter-

tijd kan worden gedeactiveerd

• AEr: instellen van de ‘raam open’-temperatuur en -tijd voor de

automatische temperatuurverlaging tijdens het ventileren

• tOF: instellen van de offsettemperatuur

• rES: fabrieksinstellingen opnieuw instellen

• UnL: aeren van alle aangeleerde draadloze componenten

65

De menupunten worden met het instelwiel geselecteerd en
met OK bevestigd. Door nogmaals op de menutoets te druk­ken, keert men naar het vorige niveau terug. Na 65 seconden
van inactiviteit wordt het menu automatisch gesloten.

13. Display tijdens het normale bedrijf

Tijdens het normale bedrijf worden de weekdag,
tijd, datum, bedrijfsmodus, ingestelde temperatuur
en verwarmingstijden vermeld.
De balken voor de schakelperioden van het week­programma worden voor elk tweede tijdsinterval weergegeven. Een
voorbeeld vindt u onder ‘10. Weekprogramma: voorbeelden’.

14. Aanleren van draadloze componenten

Aan de stelaandrijving kunnen tot 4 systeemcomponenten, zoals
afstandsbediening en raamcontact, en 1 wandthermostaat wor­den aangeleerd.

• Hou de OK-toets langer dan 3 seconden ingedrukt.

• De resterende aanleertijd wordt weergegeven (30 s).

• Nu moet het aan te leren apparaat een signaal uitzenden (bijv. knop

van afstandsbediening indrukken).

• Daarna keert het display weer naar de normale weergave terug.
De stelaandrijving reageert vervolgens op de commando’s van de
aangeleerde apparaten. Bij ontvangst van signalen van een raam­contact of afstandsbediening licht het display kort op.

15. Afl eren van draadloze componenten

Aan de stelaandrijving aangeleerde componenten kunnen
met de functie ‘UnL’ (unlearn) weer worden afgeleerd. Daarbij
worden alle draadloze componenten tegelijk afgeleerd.

• Hou de menutoets langer dan 3 seconden ingedrukt.

• Selecteer met het instelwiel het menupunt ‘UnL’.

• Bevestig met de OK-toets.

• Er verschijnt ‘ACC’ op het display. Bevestig met OK.

66

16. Bedrijf met wandthermostaat

Als de stelaandrijving in combinatie met een wandthermostaat
moet worden gebruikt, dient deze eerst te worden aangeleerd
(zie 14). Na het succesvolle aanleren verschijnt ‘ECF’ op het dis­play. Aan de stelaandrijving kunnen nu geen instellingen meer
worden ingevoerd en de aandrijving reageert ook niet meer op
aangeleerde afstandsbedieningen of raamcontacten.
Wordt gedurende 60 min geen signaal van de wandthermostaat
ontvangen, dan verlaat de stelaandrijving de ECF-modus. Tot het
volgende signaal wordt ontvangen, regelt hij dan weer autonoom
volgens het ingestelde weekprogramma.
Als een wandthermostaat moet worden afgeleerd, dient u de bat­terijen in de stelaandrijving opnieuw aan te brengen (ca. 1 minuut
wachten). Na het invoeren van datum en tijd en vóór het uitvoe­ren van de adapteerbeweging kan via de menutoets het afleren
worden uitgevoerd zoals beschreven in hoofdstuk 15.

17. Vakantiefunctie instellen

Als tijdens een vakantie of feest voor een bepaalde periode een
vaste temperatuur moet worden aangehouden, kan de vakantie­functie worden gebruikt.

• De menutoets dient herhaaldelijk kort te worden ingedrukt, tot

op het display het koffersymbool ( ) verschijnt.

• Stel met het instelwiel in tot welke tijd de temperatuur moet wor-

den aangehouden.

• Bevestig met de OK-toets.

• Daarna dient met het instelwiel de datum te worden ingesteld.

• Bevestig met de OK-toets.

• Stel met het instelwiel de temperatuur in en bevestig met OK. Het

display knippert ter bevestiging.
De ingestelde temperatuur wordt aangehouden tot het ingestelde
tijdstip. Daarna keert de stelaandrijving weer naar de automatische
modus terug. Commando’s van raamcontact en afstandsbediening
worden normaal uitgevoerd.

67

18. Comfort- en verlaagde temperatuur

De toets ‘comfort-/verlaagde temperatuur’ ( ) dient voor de comfor­tabele en eenvoudige omschakeling tussen deze beide temperaturen.
Standaard zijn 21,0 °C resp. 17,0 °C ingesteld. Deze waarden kunnen als
volgt worden aangepast:

• Hou de toets ‘comfort-/verlaagde temperatuur’ ( ) langere tijd ingedrukt

(langer dan 3 seconden)

• Op het display verschijnen het zonnesymbool en de huidige

comforttemperatuur.

• Verander de temperatuur met behulp van het instelwiel en beves-

tig met OK.

• Nu verschijnen het maansymbool ( ) en de verlaagde temperatuur.

• Verander de temperatuur met behulp van het instelwiel en bevestig met OK.

Ook in de automatische modus kan de temperatuur te allen tijde met
de toetsen worden veranderd. Deze blijft dan ingesteld tot de volgende
schakeltijd van het programma.

19. Kinderslot, bediening vergrendelen

De bediening kan worden vergrendeld.

• Om de vergrendeling te activeren/deactiveren, dienen de toetsen Menu

en tegelijk kort te worden ingedrukt.

• Na de activering verschijnt ‘LOC’ op het display.

• Het slot wordt gedeactiveerd door nogmaals op beide toetsen te drukken.

20. Verwarmingspauze instellen

Is de verwarming in de zomer uitgeschakeld, dan kunnen de batte­rijen worden gespaard. Daarvoor wordt de kraan volledig geopend.
De kalkbescherming blijft actief. Commando’s van raamcontact of
afstandsbediening worden niet meer uitgevoerd.

• Om de verwarmingspauze te activeren, dient het instelwiel in de

handmatige modus (Manu) naar rechts te worden gedraaid, tot

op het display ‘On’ verschijnt.

68

• Om de pauze te beëindigen, dient de handmatige modus

(Manu) te worden verlaten of het instelwiel naar links te wor-

den gedraaid.

21. Vorstbeveiliging instellen

Als de ruimte niet moet worden verwarmd, kan de kraan wor­den gesloten. Alleen bij vorstgevaar wordt de kraan geopend.
De kalkbescherming blijft actief. Commando’s van raamcon­tact of afstandsbediening worden niet meer uitgevoerd.

• Om de vorstbeveiliging te activeren, dient het instelwiel in de

handmatige modus (Manu) naar links te worden gedraaid,

tot op het display ‘OFF’ verschijnt.

• Om de functie te beëindigen, dient de handmatige modus

(Manu) te worden verlaten of het instelwiel naar rechts te

worden gedraaid.

22. ‘Raam open’-functie

De stelaandrijving regelt tijdens het ventileren de tempe­ratuur, om verwarmingskosten te besparen. Ondertussen
verschijnt op het display het ‘raam open’-symbool ( ).
Zonder raamcontact: De stelaandrijving detecteert auto­matisch een door ventilatie sterk dalende temperatuur. De
‘raam open’-temperatuur en -tijd zijn instelbaar.
Met aangeleerd raamcontact: De temperatuur wordt la­ger ingesteld, zolang het raam openstaat. De ‘raam open’­temperatuur is instelbaar.

• Hou de menutoets langer dan 3 seconden ingedrukt.

• Selecteer met het instelwiel het menupunt ‘AEr’.

• Bevestig met de OK-toets.

• De temperatuur en tijd kunnen met het instelwiel worden

ingesteld. Bevestig vervolgens met de OK-toets.

• Zonder aangeleerd raamcontact kan deze functie worden

gedeactiveerd door voor de tijd de waarde ‘0’ in te stellen.

69

23. Offsettemperatuur instellen

Omdat de temperatuur aan de radiator wordt gemeten, kan het
op een andere plek in de ruimte kouder of warmer zijn. Om dit te
compenseren, kan een temperatuuroffset van ± 3,5 °C worden
ingesteld. Wordt bijv. 18 °C gemeten in plaats van de ingestelde
20 °C, dan dient een offset van - 2,0 °C te worden ingesteld.

• Hou de menutoets langer dan 3 seconden ingedrukt.

• Selecteer met het instelwiel het menupunt ‘tOF’.

• Bevestig met de OK-toets.

• Verander de temperatuur met het instelwiel.

• Bevestig met de OK-toets.

24. Fabrieksinstellingen opnieuw instellen

De oorspronkelijke leveringstoestand van de stelaandrij­ving kan handmatig worden hersteld. Hierbij gaan alle
handmatig gewijzigde instellingen verloren.

• Hou de menutoets langer dan 3 seconden ingedrukt.

• Selecteer met het instelwiel het menupunt ‘rES’.

• Bevestig met de OK-toets.

• Er verschijnt ‘ACC’ op het display. Bevestig met OK.

70

25. Storingen oplossen en onderhoud

Foutcode op

het display

Probleem Oplossing

Batterijsymbool

( )

Batterijcapaciteit

te laag

Batterijen

vervangen

F1

Kraan-

aandrijving

stroef

Installatie controleren,

radiatorkraan

controleren

F2

Instelbereik

te groot

Bevestiging van

de stelaandrijving

controleren

F3

Instelbereik

te klein

Radiatorkraan

controleren

F4

Al 1 wand-

thermostaat

aangeleerd

Apparaten afleren

F5

Al 4 draadloze

componenten

aangeleerd

Eenmaal per week, op zaterdag om 12.00 uur, voert
de stelaandrijving een ontkalkingsbeweging uit, om de
kraan tegen verkalking te beschermen. Er verschijnt
‘CAL’ op het display.

71

26. Adapteroverzicht

Fabrikant Afbeelding Adapter

Heimeier, MNG,

Junkers,

Landis&Gyr „Duodyr“,

Honeywell-Braukmann,

Oventrop, Schlösser,

Simplex, Valf Sanayii,

Mertik Maxitrol, Watts,

Wingenroth (Wiroflex),
R.B.M., Tiemme, Jaga

geen

adapter

benodigd

Danfoss RA bijgeleverd

Danfoss RAV bijgeleverd

Danfoss RAVL bijgeleverd

Andere adapters zijn als toebehoren verkrijgbaar.

72

27. Instructies voor het draadloze bedrijf

De draadloze communicatie wordt via een niet-exclusief
communicatiekanaal gerealiseerd, zodat storingen niet
kunnen worden uitgesloten.
Storende invloeden kunnen o.a. afkomstig zijn van scha­kelprocessen, elektromotoren of defecte elektrische ap­paraten. Het bereik in gebouwen kan sterk afwijken van
het bereik in openlucht. Behalve het zendvermogen en de
ontvangsteigenschappen van de ontvanger spelen ook
milieu-invloeden zoals luchtvochtigheid, en de bouwkun­dige situatie een belangrijke rol.
Hierbij verklaart HUMMEL AG dat dit apparaat in over­eenstemming is met de fundamentele eisen en ande­re relevante voorschriften van de richtlijn 1999/5/EG.
De volledige conformiteitsverklaring vindt u onder
www.hummel.com.

28. Technische eigenschappen

Voedingsspanning: 3 V
Max. stroomverbruik: 100 mA
Batterijen: 2x LR6 batterij (Mignon/AA)
Levensduur batterijen: ca. 2 jaar
Display: lcd-scherm
Frequentie ontvanger: 868,3 MHz
Afmetingen kast: 63 x 70 x 99 mm (b x h x d)
Aansluiting: M30 x 1,5
Omgevingstemperatuur: +5 tot +55°C
Max. oppervlaktetemperatuur: +90°C (van de radiator)
Lineaire slag: 4,2 mm
Veerkracht: max. 80 N

Technische wijzigingen ter verbetering zijn
voorbehouden.

73

74

75

HUMMEL AG

Geschäftsbereich HS Tel. [phone] - 0
Lise-Meitner-Straße 2 Fax [phone] - 58
79211 Denzlingen E-Mail [e-mail]
