Page 1
Carl-Oskar & Rebel
Bruksanvisning/ User Manual/
Brugsanvisning/Käyttöohje
Page 2
1
Innehållsförteckning/ Contents/ Innholdsfortegnelse/ Sisältö
SVENSKA / ENGLISH / NORSK / DANSK / SUOMI
Svenska
Om våra produkter 2
Avsedd användning 4
Tekniska data 4
Tillbehör 5
Brukarinformation 6
Garantivillkor 8
English
About our products 9
Intended use 11
Technical Data 11
Accessories 12
User guide 13
Warranty Terms 15
Norsk
Om våre produkter 16
Bruksområde 18
Tekniske data 18
Tilbehør 19
Brukerinformasjon 20
Garantivilkår 22
Dansk
Om vores produkter 23
Velegnethed 25
Tekniske oplysninger 25
Tillbehør 26
Brugerinformation 27
Garantibetingelser 29
Suomi
Tuotteistamme 30
Käyttötarkoitus 32
Tekninen erittely 32
Lisävarusteet 33
Käyttäjän opas 34
Takuuehdot 36
Page 3
2

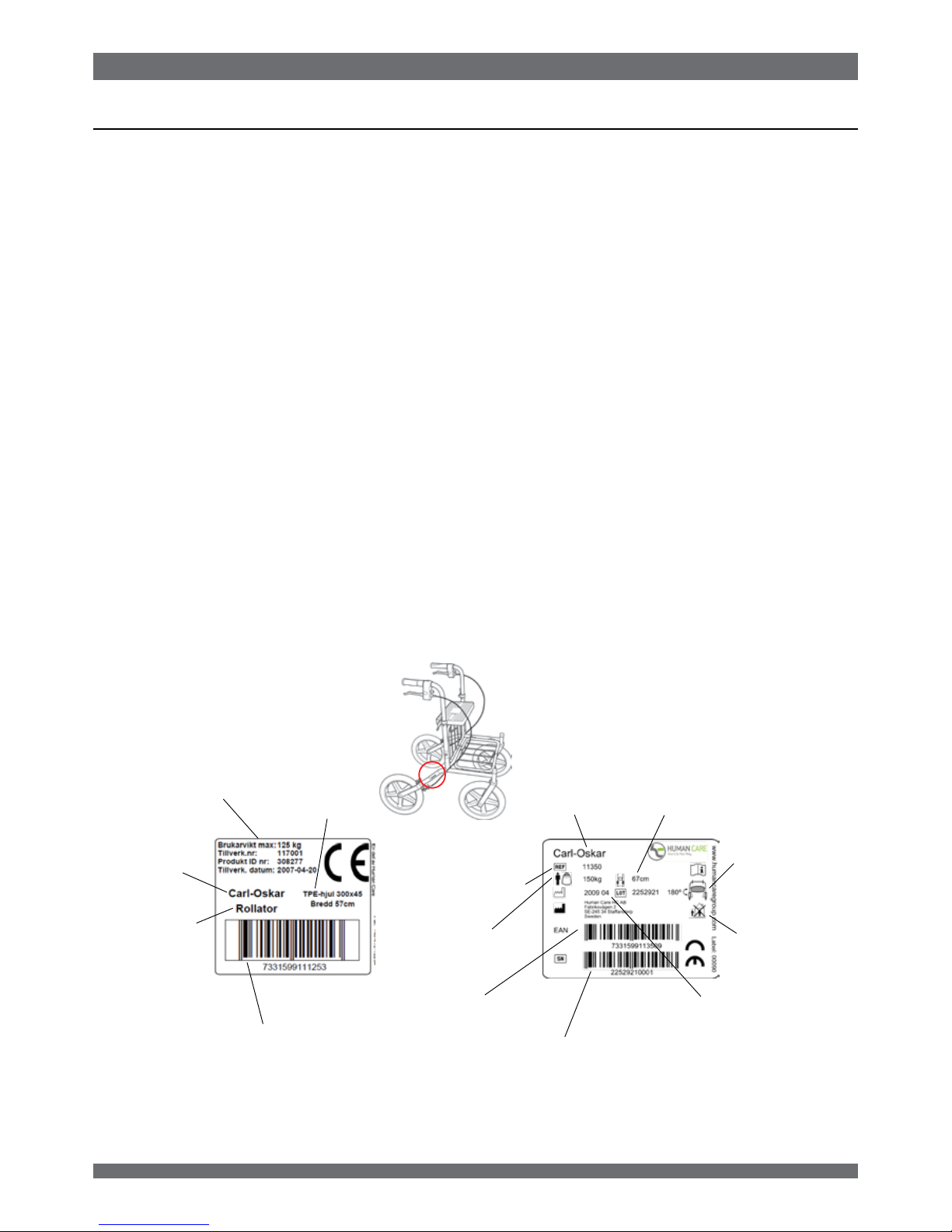

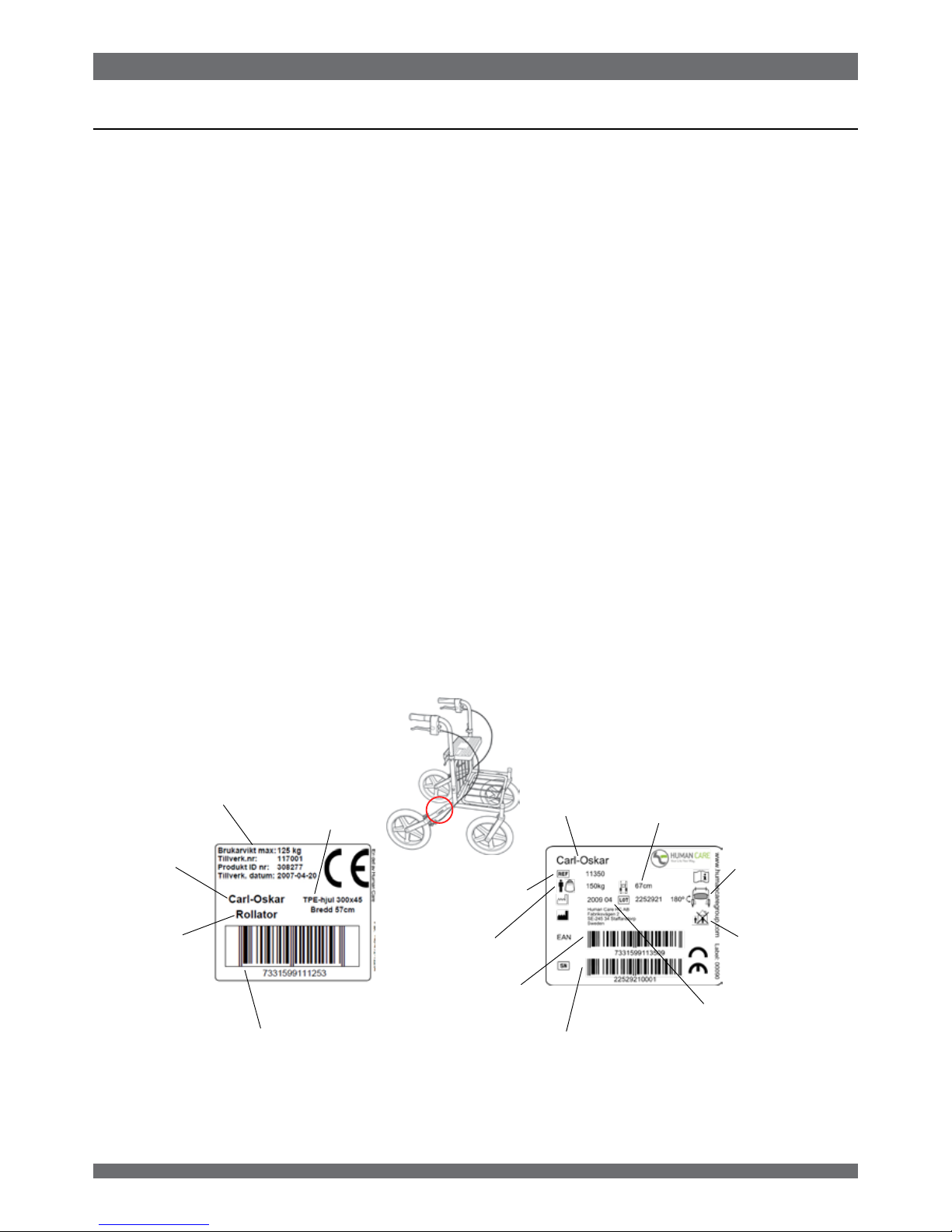

EAN13-/CODE39-streckkod, där 73 står för
landskod (Sverige) plus företagsuppgifter. De sista
sex siffrorna talar om produktens artikelnummer
och kontrollsiffra.
Max brukarvikt,
tillverkningsordernummer,
produktindividnumer och
tillverkningsdatum
Produktens
benämning
Produkttyp
Övrig
information
Om våra produkter
EAN13-streckkod, EANnummer
Produktens
benämning
Max
brukarvikt
CODE39-streckkod,
Serienummer
Artikelnummer
SVENSKA
Tillverkningsdatum,
BATCH-nummer och
tillverkningsadress.
Produktbredd
Leveranskontroll
Kontrollera följande innan Du använder Din nya produkt:
1. Kontrollera att det inte är någon transportskada. Om så är fallet ska Du omedelbart kontakta transportören.
2. Kontrollera att antal och produkter på följesedeln stämmer med det Du fått levererat.
3. Kontrollera att det är rätt modell och typ av produkt.
Vid leveransproblem kontakta oss omgående.
Retur eller reklamation
Vid retur eller reklamation, kontakta oss för att få ett avvikelsenummer och instruktioner om hur varan ska returneras.
Varan ska skickas tillbaka i komplett skick i originalförpackning.
Följande uppgifter ska följa med produkten vid retur/reklamation. Produktens ID-nummer, leveransdatum, datum då
hjälpmedlet lämnades ut till brukaren, datum för senaste service, kontaktperson hos avsändare och felbeskrivning.
Human Care HC AB förbehåller sig rätten till produktkontroll av returgods och i de fall inget fel kan hittas returneras varan till
avsändaren. Fraktkostnad kan debiteras.
CE-märkning
Rollatorern är CE-märkt enligt de direktiv som gäller för medicintekniska hjälpmedel. CE-märkningen är placerad på chassit och
innehåller följande information.
Handtagens vinkel
i förhållande
till rullatorns
färdriktning
Inom- / utomhus
användning
Rollatorn är testad enligt ISO 11199-2:2005 (rollatorstandard) på ett oberoende testinstitut.
Page 4
3
Säkerhet
I bruksanvisningen används tre grader av uppmärksamhetstexter.
Varning!
Risk för personskador eller allvarliga funktionsfel.
Viktigt!
Risk för skador på material eller funktionsfel.
OBS!
Viktig information som underlättar arbets processer eller handhavande.
Återvinning av uttjänt produkt
Vid återvinning separeras produktchassit från övriga detaljer. Separationen innebär att man genom att skruva isär och borra
upp nitar kan sortera delarna efter material. Delarna sorteras efter metall, plast och blandmaterial.
Produkterna består till största del av stålrör och andra metalldetaljer.
Exempel på delar som består av blandmaterial är plastframgafflar (med lager), hjul med lager.
OBS!
Eftersom olika kommuner/återvinningsföretag hanterar återvinningsmaterial på olika sätt är det lämpligast att i tveksamma fall
kontakta Din kommun.
Miljövänlighet
Human Cares hjälpmedel är tillverkade så att de ska ha så liten miljöpåverkan som möjligt under sin livscykel. Detta medför att
när hjälpmedlen har tjänat ut, kan de skrotas och delarna tillvaratas för att återgå i kretsloppet. Produkter med lång livscykel
värnar om vår ömtåliga miljö och är lika med produkter med miljötanke!
Human Care HC AB är anslutet till FTI, som är ett rikstäckande system för återvinning av förpackningar.
SVENSKA
Page 5
4

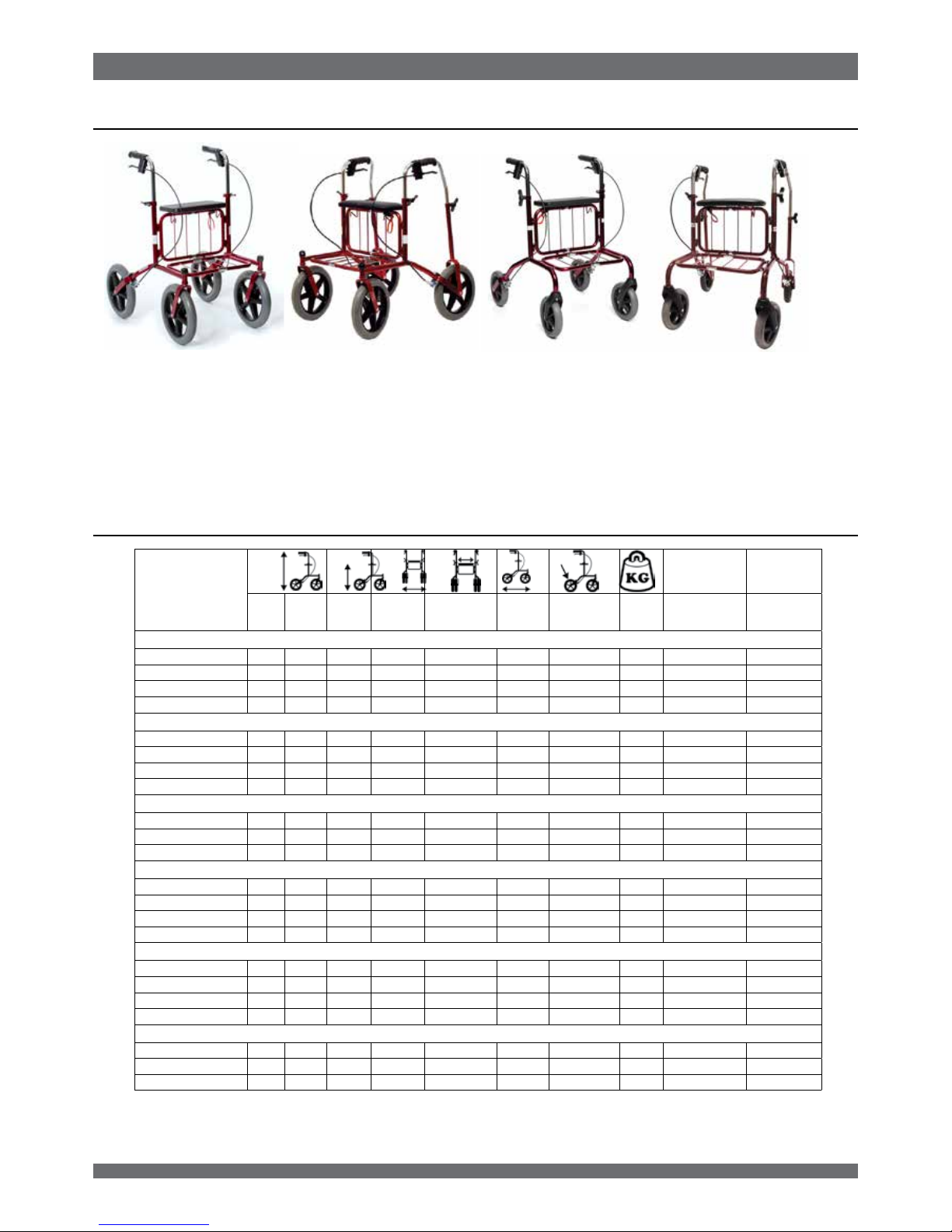

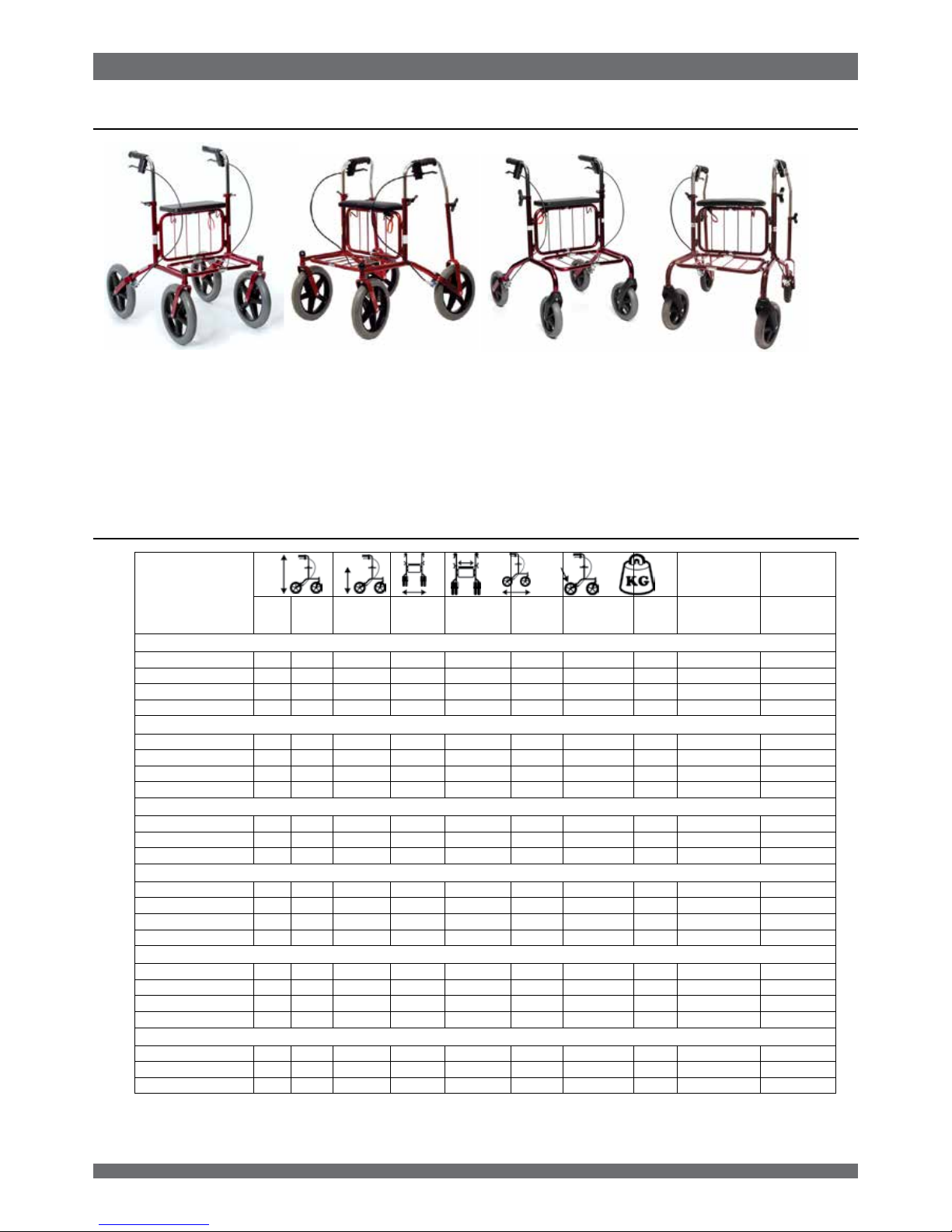

Tekniska data
Avsedd användning
Carl-Oskar och Rebel är stabila rollatorer som är lämpade för användning både inomhus och utomhus. Genom sitt följsamma
chassi fungerar de bra även på ojämna underlag. Båda rollatorerna har en unik hopfällning som gör att den kan förvaras
stående i hopfällt läge. Ut- och hopfällning sker med enkla handgrepp.
Carl-Oskar och Rebel finns även som förstärkta modeller för brukare upp till 275 kg.
Rollator
Artikel nr.*
Hopfälld
Brukarens
maxvikt
Min. Max. Sitt-
höjd
Bredd Sittbredd Längd Hjulstorlek Vikt
(kg)
LxBxH
(Min.)
Standard
(kg)
Carl-Oskar
11150 770 950 640 570 370 820 300x45 11,1 820x260x770 150
11250 770 950 640 620 420 820 30 0x45 11,3 820x260x770 150
11350 770 950 640 670 470 820 300x45 11,4 820x260x770 150
11450 770 950 640 720 520 820 300x45 11,5 820x260x770 150
Carl-Oskar luftpumpade hjul
11151 770 950 640 570 370 820 300x45 11,1 820x260x770 150
11251 7 70 950 640 620 420 820 300x45 11,3 820x260x770 150
11351 7 70 950 640 670 470 820 300x45 11,4 820x260x770 150
11451 7 70 950 640 720 520 820 300x45 11,5 820x260x770 150
Carl-Oskar förstärkt
61225 770 950 640 620 420 820 300x45 13,2 820x260x770 275
61325 770 950 640 670 470 820 300x45 13,3 820x260x770 275
61425 770 950 640 720 520 820 300x45 13,4 820x260x770 275
Rebel
22140 750 930 620 570 370 750 20 0x40 9,5 750x250x740 140
22240 750 930 620 620 420 750 20 0x40 9,6 750x250x740 140
22340 750 930 620 670 470 750 200x40 9,7 750x250x740 140
22440 750 930 620 720 520 750 200x40 9,9 750x250x740 140
Rebel låg
22141 680 860 540 570 370 750 200x40 9,2 750x250x680 140
22241 680 860 540 620 420 750 200x40 9,4 750x250x680 140
223 41 680 860 540 670 470 750 200x40 9,5 750x250x680 140
224 41 680 860 540 720 520 750 20 0x40 9,7 750x250x680 140
Rebel förstärkt
71221 750 930 620 620 420 750 200x40 11,5 750x250x740 250
71321 750 930 620 670 470 750 200x40 11,6 750x250x740 250
71421 750 930 620 720 520 750 200 x40 11, 8 750x250x740 250
SVENSKA
(Alla mått anges i mm)
* Vid beställning görs ett tillägg efter artikelnumret för förpackningsstorlek, QX. Där Q står för kvantitet och X för storleken på
förpackningen.
Page 6
5
Tabell 1. Tillåtna tillbehörskombinationer
Korg Bricka Käpphållare Ryggband
Syrgashållare
Släpbroms Enhandsbroms Steghjälp Stänkskärm
Korg - x x x x x x x x
Bricka x - x x x x x x x
Käpphållare x x - x x x x x x
Ryggband x x x - x x x x x
Syrgashållare x x x x - x x x x
Släpbroms x x x x x - x x -
Enhandsbroms x x x x x x - x x
Steghjälp x x x x x x x - -
Stänkskärm x x x x x - x - -
- = Ej tillämpligt.
SVENSKA
Tillbehör Ar t. nr.
Handtag Cobra H 00022
Handtag Cobra V 00021
Korg med handtag 10601 Viktigt! Max las t 10 kg
Bricka till 57 10651 Max last 2 k g
Bricka till 62, 67, 72 10602 Max last 2 k g
Käpphållare 10 603
Ryggba nd till 57, 62, 67 10621
Ryggband till 72 10655
Syrgashållare 1-5 l
(Ej Rebel låg)
10615 Max last 5 kg
Släpbroms 10620
Enhandsbroms 10652
Steghjälp
(Ej förstärkta modeller)
10612
Stänkskärm
(Endast Carl-Oskar)
10608
Tillbehör
Se respektive monteringsanvisning.
Page 7
6
Sid 6

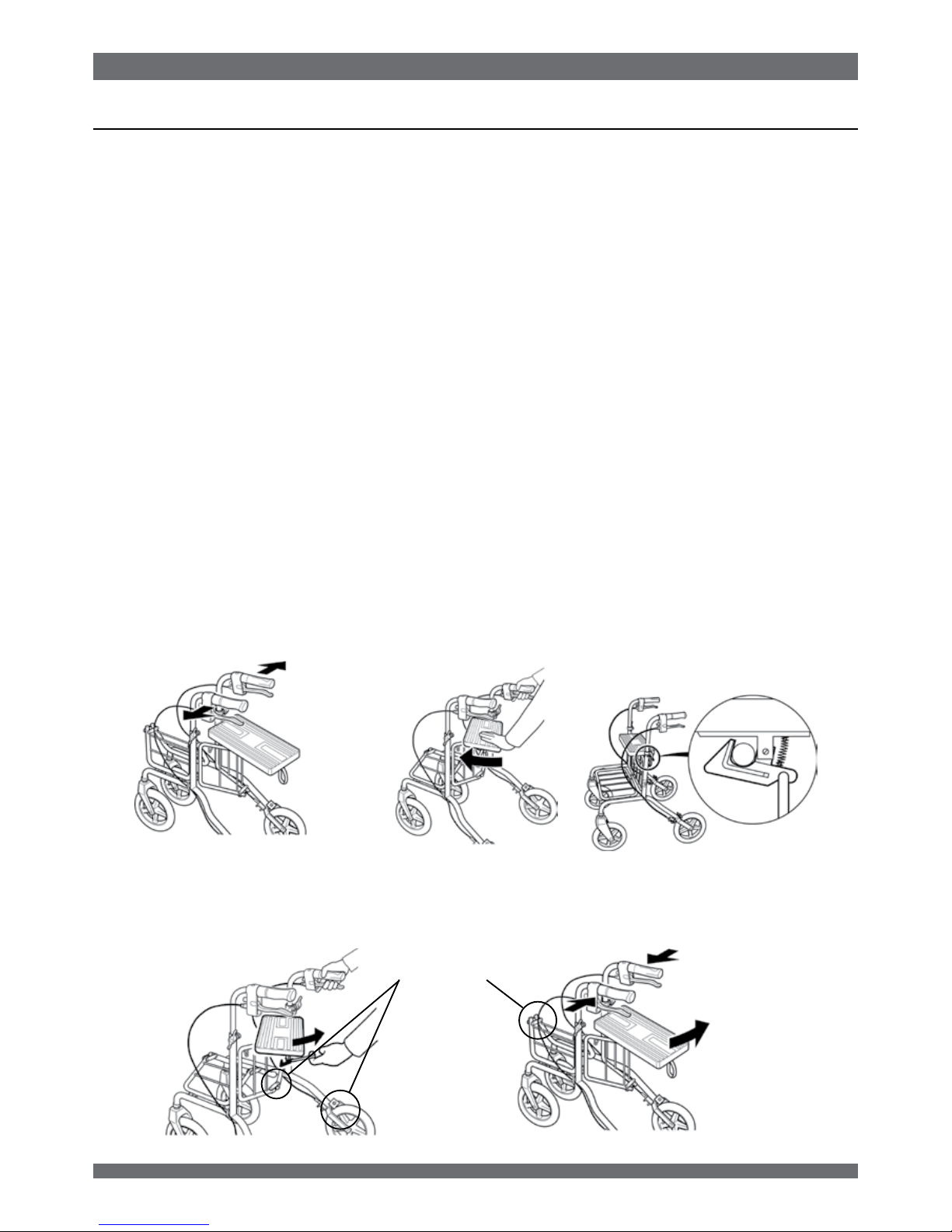

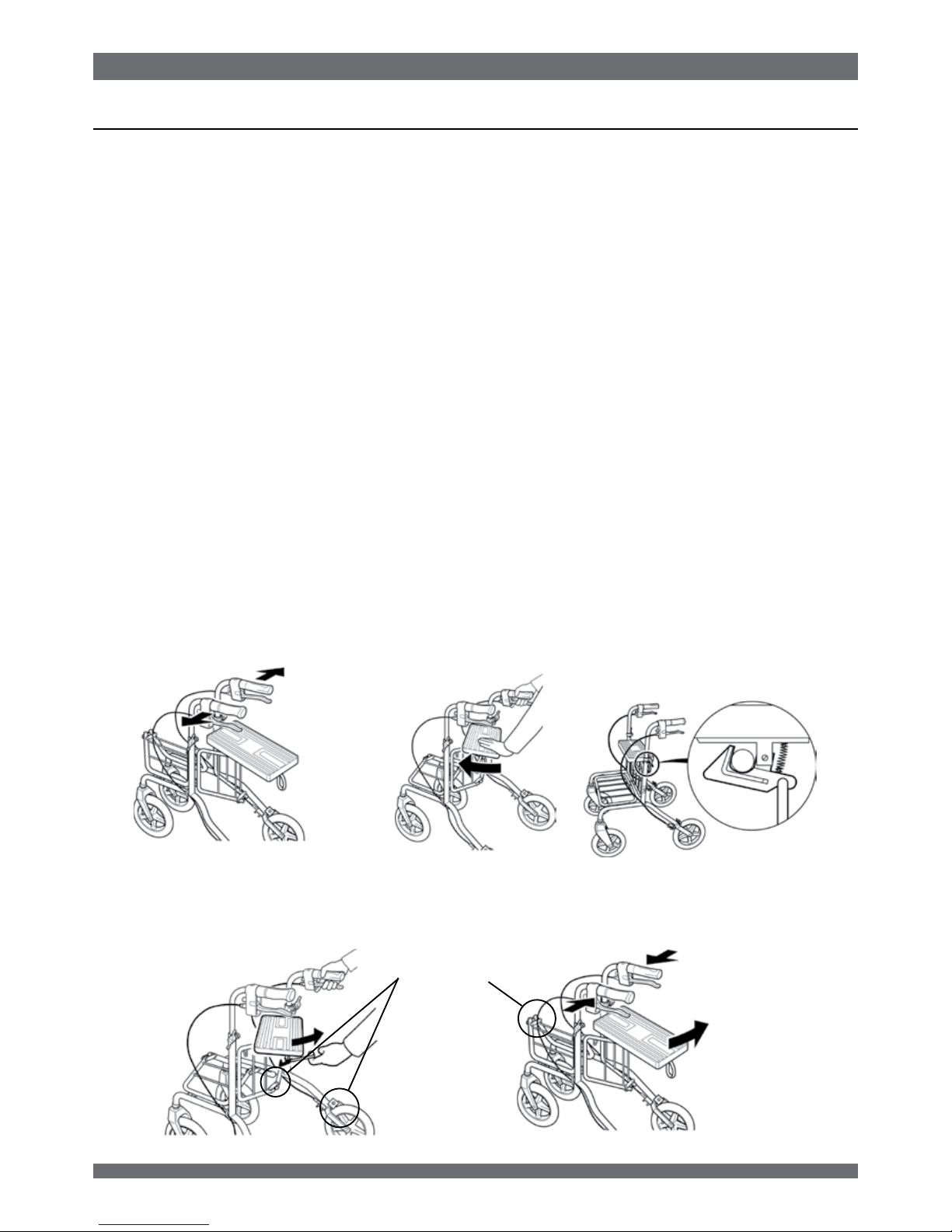

1. För handtagen utåt. 3. Viktigt! Kontrollera att låset greppar om
grinden.
2. Tryck sitsen framåt.
Uppfällning
Hopfällning
Brukarinformation
SVENSKA
2. Dra sitsen bakåt och för handtagen inåt.1. Dra i den röda öglan så att låset frigör grinden.
Risk för klämda
fingrar
• Läs alla varningar och instruktioner noggrant innan du använder rollatorn.
• Säkerställ att rollatorn är ordentligt uppfälld innan användning.
• Rollatorn får endast användas som gång- och sittstöd.
• Det är förbjudet att stå på rollatorn.
• Använd inte produkten i trappor eller rulltrappor.
• Iakttag extra försiktighet när rollatorn används i backar eller på ojämnt underlag.
• Sitt aldrig på rullatorn och rulla dig fram med fötterna.
• Fördela vikten jämnt för att förhindra att rollatorn välter när du sätter dig.
• Parkeringsbromsen skall vara ilagd om rollatorn används som stöd när du sätter dig ned eller reser dig upp.
• Placera inget på den hopfällda rollatorn vid förvaring eller transport då det kan skada rollatorn.
• Förvara inte rollatorn nära en värmekälla då detta kan skada vissa detaljer.
• Var försiktig vid hantering av rollatorn så att du inte skadar dig när den har varit utsatt för extremt höga eller låga
temperaturer.
• Förvara inte rollatorn utomhus.
• Spara bruksanvisningen för framtida användning.
Page 8
7
Sid 7
SVENSKA

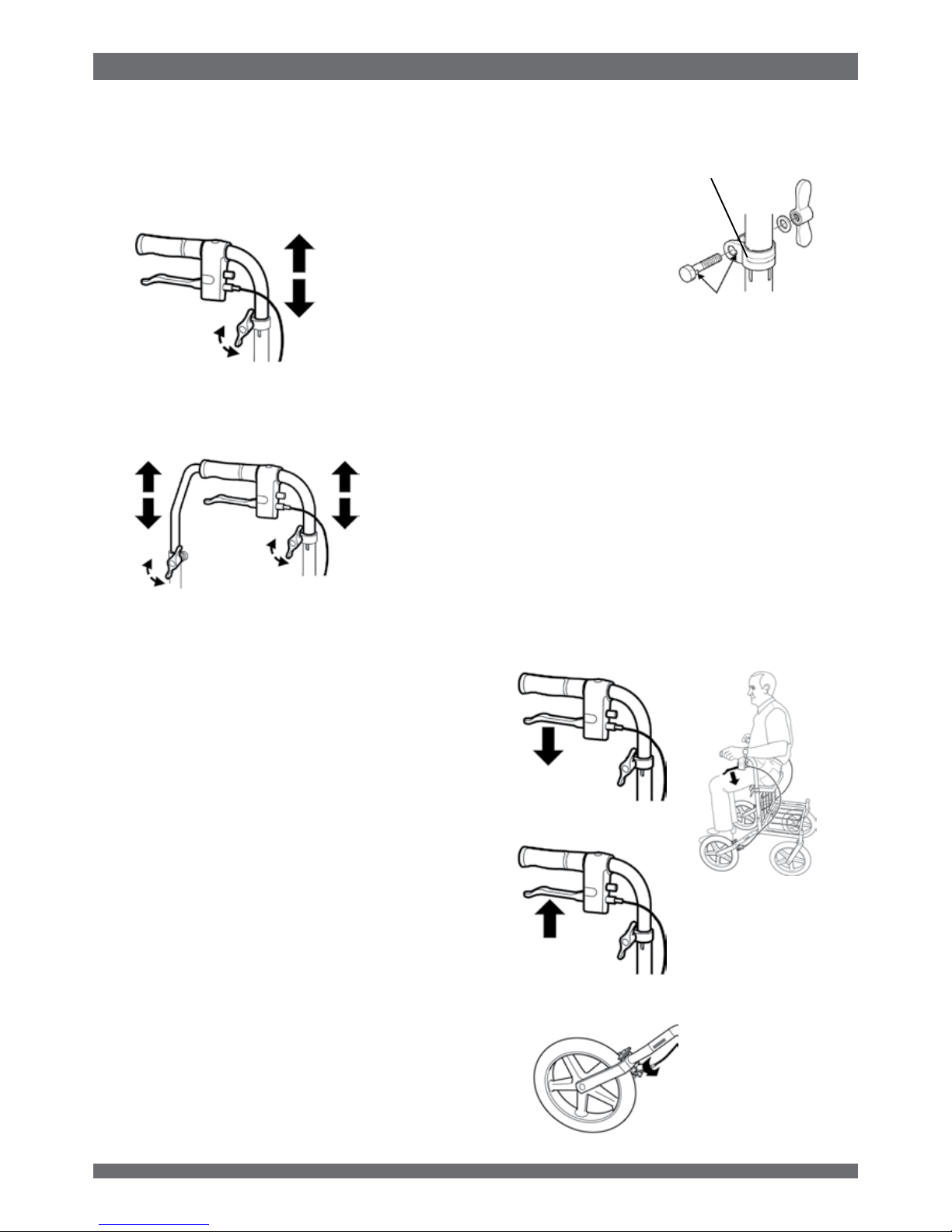

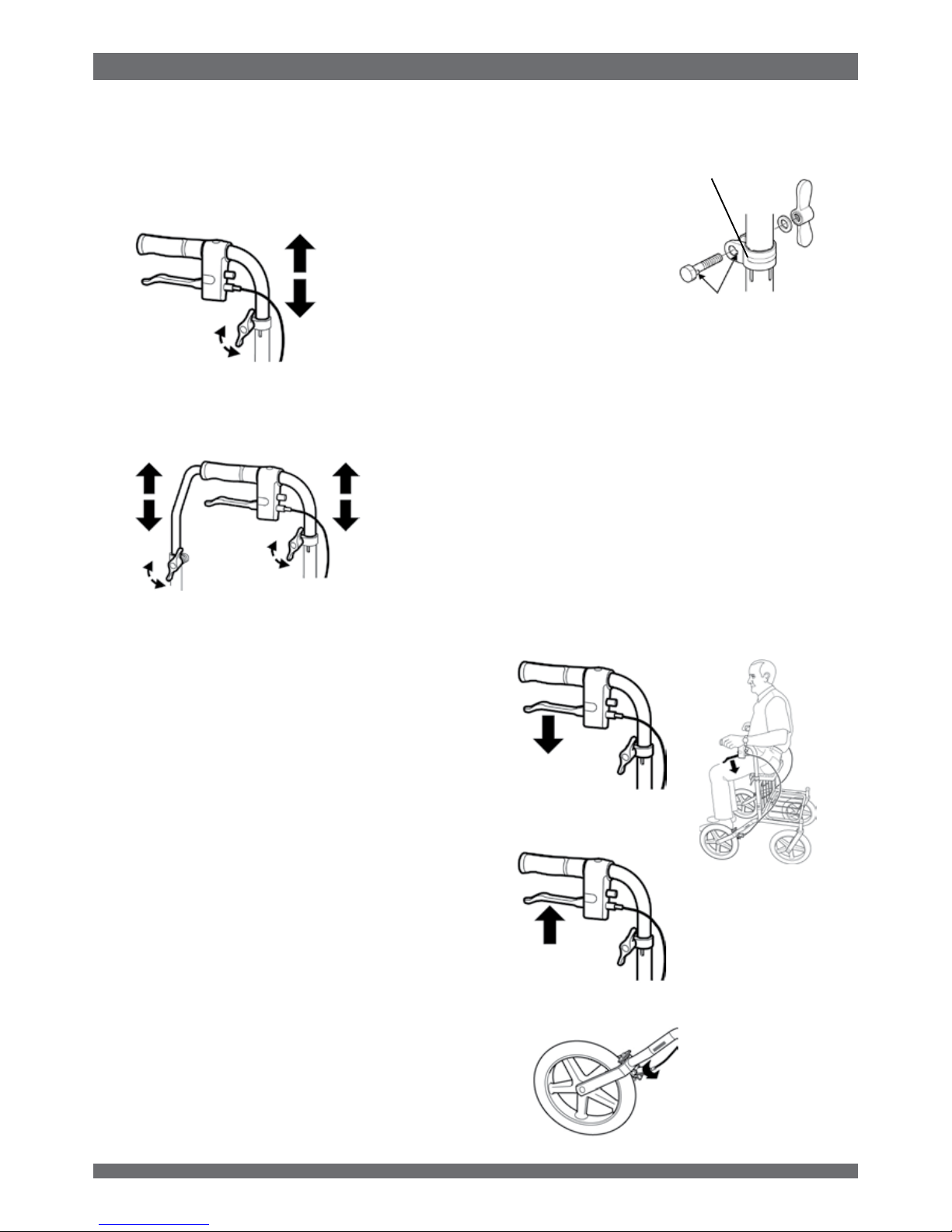

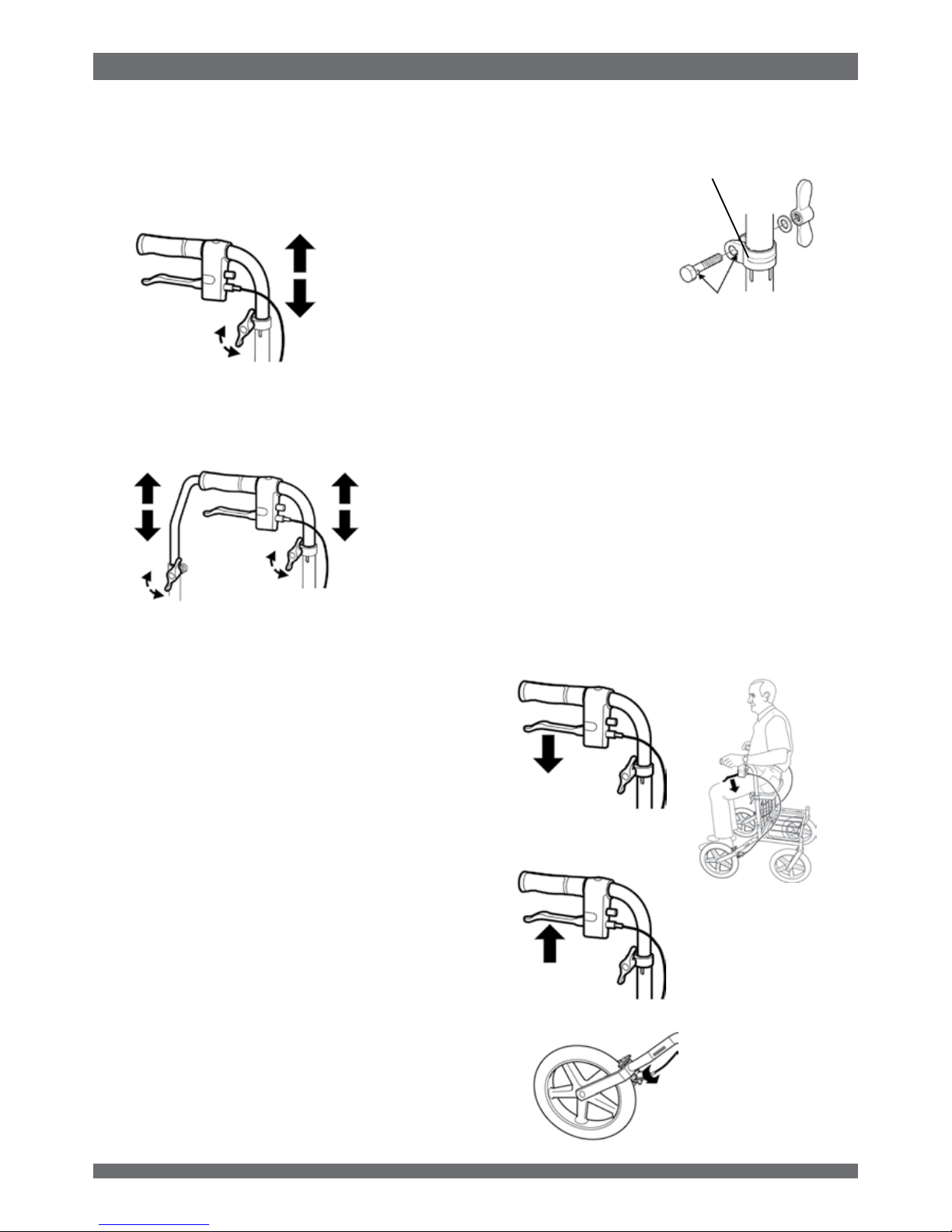

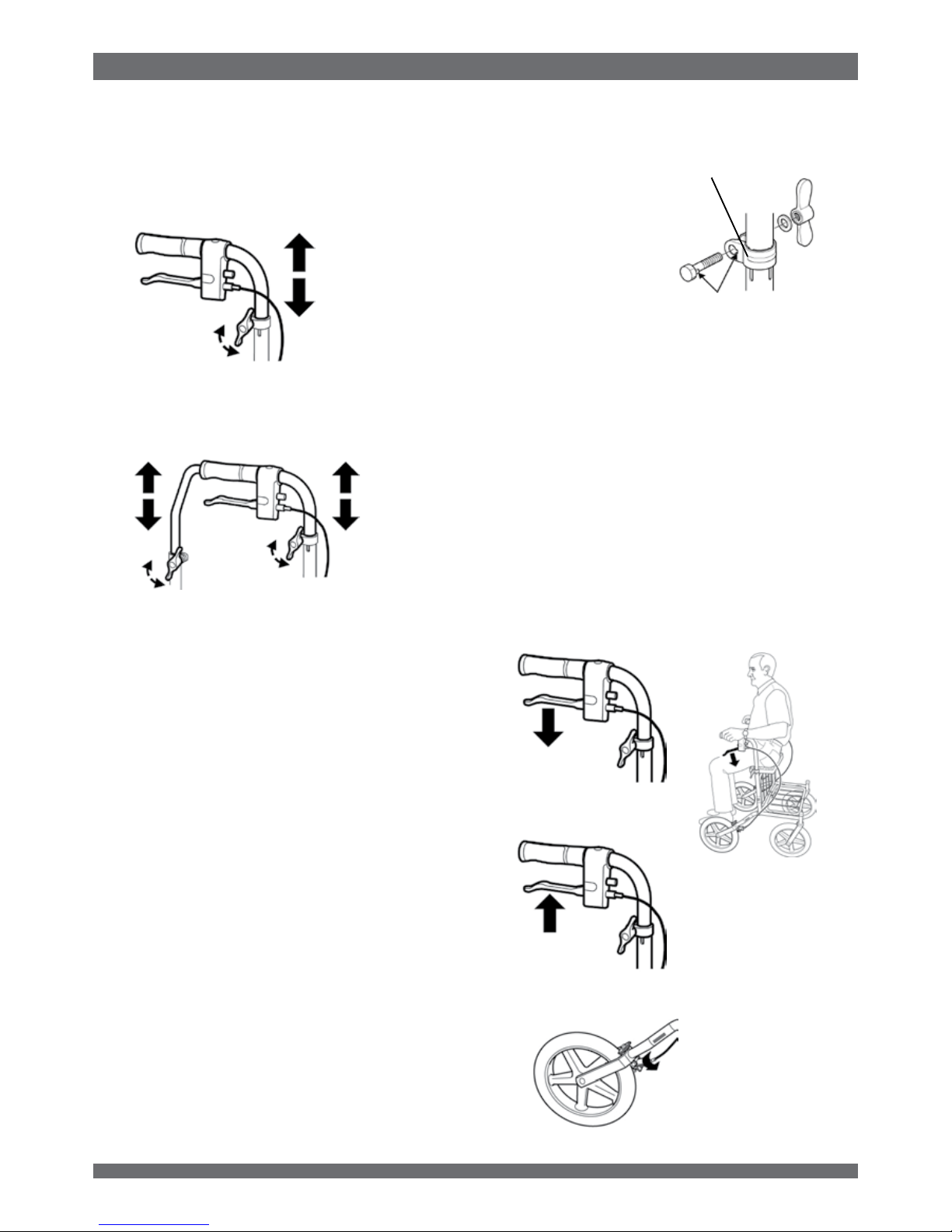

Lossa vingvreden och justera körhandtagen till
handledshöjd. Lås vingvreden.
Justering av körhandtag
Viktigt! Handtagen får
inte höjas över den nedre
markeringen ”0” på
handtagsrörens sidor.
Körhandtagen ska vara
riktade bakåt. Handtagsrörets
markering ska vara i linje med
streck på klamma på rörets
si dor.
Streck på klamma
Färdbroms
Drag bromshandtaget uppåt för färdbroms.
OBS! Kontinuerlig bromsning leder till onormalt slitage på
hjul och broms.
Bromsjustering
Lossa låsmuttern, justera bromsen genom att skruva på
justerhylsan. Efter justering skruva åt låsmuttern.
Parkeringsbroms
Tryck bromshandtaget neråt för parkeringsläge.
Varning! Parkeringsbromsa innan Du sätter dig.
Vid förstärkt modell måste även höjden på
förstärkningsstagen justeras.
Vid montering av vingvreden är det viktigt att klacken
på skruven hamnar i spåret i skruvhålet.
Varning!
Handtagen får ej vinklas utåt eftersom rollatorns
tipprisk då ökar. Vinkeln mellan handtagens
longitudinella linje och rollatorns framåtriktning måste
alltid vara 180°.
Page 9
8
99903-Rev D (2013-03-19)
Sid 8
Rengöring och service
Viktigt!
Vid byte av delar på rollatorn ska endast originaldelar användas för att CE-märkningen ska gälla.
Viktigt!
Egna ingrepp/ändringar på rollatorn är inte tillåtet.
Viktigt!
Utför regelbunden översyn av rollatorn för att den ska fungera tryggt och säkert för brukaren.
Översyn bör genomföras regelbundet enligt rekonditioneringsanvisning:
Carl-Oskar, art. nr.: 99211
Rebel, art. nr.: 99212.
För mer information om service, rekonditionering, reservdelar och tillbehör, se Human Cares hemsida: www.humancaregroup.
com eller kontakta oss via adress, telefonnummer eller e-mailadress enligt sista sidan.
SVENSKA
Human Care HC AB:s garanti omfattar material- och tillverkningsfel på gånghjälpmedlet. Förslitning på hjul, bromsdelar och
handtag omfattas ej. Ytbehandlingsskador uppkomna efter leverans omfattas ej. Garantin förutsätter att produkten har
använts på avsett sätt samt att den rekonditionerats regelbundet och enligt vår rekonditioneringsanvisning. Produktens IDnr
måste också gå att identifiera. Produkten får ej heller ha modifierats eller specialanpassats av annan än Human Care HC AB.
Garantitiden är 1 år eller enligt avtal.
Vid reklamation, kontakta oss för instruktioner om åtgärd.
Följande uppgifter skall anges vid reklamation: Produktens serienummer, datum för senaste rekonditionering, kontaktperson
hos avsändare och felbeskrivning.
Garantivillkor
Page 10
9
On delivery
Check the following before using your new product.
1. Check that no damage has occurred during transport (if this is the case, please immediately inform the delivery agent).
2. Check that the number and type (s) of products detailed on the delivery certificate agree with the goods delivered.
3. Check that the delivery is of the desired model and type of product.
Please contact us immediately in case of any delivery problem.
Return or refund
If any product has to be returned for any reason, please contact us to obtain a claim number and advice on how to proceed.
The goods should be returned in complete and undamaged condition in their original packaging.
The following information should accompany any product on its return. The product’s identification number, delivery date, the
date the user took possession of the aid, the date of the product’s last service, the person whom we should contact about the fault,
whether it be the user or another, and the nature of the fault.
Human Care HC AB reserves the right to inspect the returned product. If no fault can be found, the item will be returned to the
user. Transport costs may then be chargeable.
CE-marking
The walking-aid is CE-marked according to the applicable directive for Medical devices. CE-markings are placed on the chassis and
contain the following information.
Other information
EAN13-/CODE39-barcode where 73 stands for country
code (Sweden) plus company details. The last six figures
give the product’s article number and checking number.
Maximum user weight,
production number, individual
product number and date of
production.
Product
name
Type of
product
About our products
ENGLISH
EAN-13 barcode,
EAN number
Product name
Maximum
user weight
CODE 39 barcode,
Serial number
Article number
Date of manufacture,
BATCH number and
address of manufacture.
Product width
Indoor /
outdoor use
Angle of handle in
relation to
direction in which the
rollator is moving
The rollator is tested according to ISO 11199-2:2005 (rollator standard) by an independent
test institute.
Page 11
10
Safety
In the instruction manual, three ways of drawing special attention are used. These ways are highlighted in the following
manner.
Attention!
Risk of personal injury or mechanical fault.
Important!
Risk of mechanical damage or fault.
Note!
Important information to ease handling.
Recycling of products
When recycling, the product’s chassis is separated from other parts. At separation, the parts can be sorted according to
material after unscrewing and dismantling rivets and other connections. The different parts should be separated into metal,
plastic or combined materials.
The products consist mainly of steel pipe and other metal components.
Examples of parts which consist of combined materials, are the plastic front forks (built up in several layers), wheels and other
components, which consist of a composite of materials.
Note!
Different authorities/recycling companies handle recycled materials in different ways. It is thus fitting when in any doubt over
the best way to proceed when recycling, to contact the relevant governing body.
Environment friendliness
Human Care aids are manufactured so as to have as little effect on the environment as possible during their lifecycles. This
allows for the expired product to be dismantled and for its parts to be recycled. Products with lengthy lifecycles safeguard our
sensitive environment and are thus more environmentally friendly.
Human Care HC AB is a part of FTI. FTI – A countywide system for recycling of packaging.
ENGLISH
Page 12
11
Technical Data
ENGLISH
Intended use
Carl-Oskar and Rebel are stable rollators, suitable for use both out- and indoors. With their flexible chassis, they work well even
on uneven surfaces Both rollators have a unique way of folding, enabling them to be stored upright whilst folded. They can be
folded and unfolded in one simple operation. Carl-Oskar and Rebel are available as reinforced models for users weighing up to
275 kg.
(All measurements in mm)
* When ordering, make an addition after the part number for the package size, QX, where Q is for quality and X for the size of
the package. Please see www.humancaregroup.com for more information.
Rollator
Article no*
Folded
Max user
weight
Min Max Seat
height
Width Seat
width
Length Wheel size Weight
(kg)
LxWxH
(Min.)
Standard
(kg)
Carl-Oskar
11150 770 950 640 570 370 820 30 0x45 11,1 820x260 x770 150
11250 770 950 640 620 420 820 300 x45 11, 3 820x260x770 150
11350 770 950 640 670 470 820 30 0x45 11,4 820x260x770 150
11450 770 950 640 720 520 820 30 0x45 11,5 820x260x770 150
Carl-Oskar air pumped wheels
11151 770 950 640 570 370 820 30 0x45 11,1 820x260 x770 150
11251 7 70 950 640 620 420 820 300x45 11,3 820 x260x770 150
11351 7 70 950 640 670 470 820 300x45 11,4 820x260x770 150
11451 7 70 950 640 720 520 820 300x45 11,5 820 x260x770 150
Carl-Oskar reinforced
61225 770 950 640 620 420 820 30 0x45 13,2 820x260x770 275
61325 770 950 640 670 47 0 820 300x45 13,3 820x260x770 275
61425 770 950 640 720 520 820 300x45 13,4 820x260x770 275
Rebel
22140 750 930 620 570 370 750 200x40 9,5 750x250x740 140
22240 750 930 620 620 420 750 200 x40 9, 6 750x250x740 140
22340 750 930 620 670 470 750 20 0x40 9,7 750x250x740 140
22440 750 930 620 720 520 750 200x40 9,9 750x250x740 140
Rebel low
22141 680 860 540 570 370 750 200x40 9,2 750x250x680 140
22241 680 860 540 620 420 750 200x40 9,4 750x250x680 140
223 41 680 860 540 670 47 0 750 20 0x40 9,5 750x250x680 140
224 41 680 860 540 720 520 750 20 0x40 9,7 750x250x680 140
Rebel reinforced
71221 750 930 620 620 420 750 200 x40 11, 5 750x250x740 250
71321 750 930 620 670 470 750 200 x40 11, 6 750x250x740 250
71421 750 930 620 720 520 750 200x40 11, 8 750x250x740 250
Page 13
12
Table 1. Possible accessory combinations
ENGLISH
- = Not applicable
Accessories Ar t. no.
Handle Cobra H 00022
Handle Cobra V 00021
Basket with handles 10601 Impor tant! Max load 10 kg
Tray for 57 106 51 Max lo ad 2 kg
Tray for 62, 67. 72 10602 Max load 2 kg
Cane holder 10603
Back support for 57, 62, 67 10621
Back support for 72 10655
Oxygen holder 1-5 l
(Not Rebel low)
10615 Max load 5 kg
Slow down brake 10620
One-hand brake 10652
Cerb climber
(Not for reinforced models)
10612
Splash guard
(For Carl-Oskar)
10608
Basket Tr ay
Cane
holder
Back
support
Oxygen holder
Slow down
break
One-hand brake
Cerb
climber
Splash
guard
Basket - x x x x x x x x
Tra y x - x x x x x x x
Cane holder x x - x x x x x x
Back support x x x - x x x x x
Oxygen holder x x x x - x x x x
Slow down brake x x x x x - x x -
One-hand brake x x x x x x - x x
Cerb climber x x x x x x x - -
Splash guard x x x x x - x - -
Accessories
See respective assembly instruction.
Page 14
13

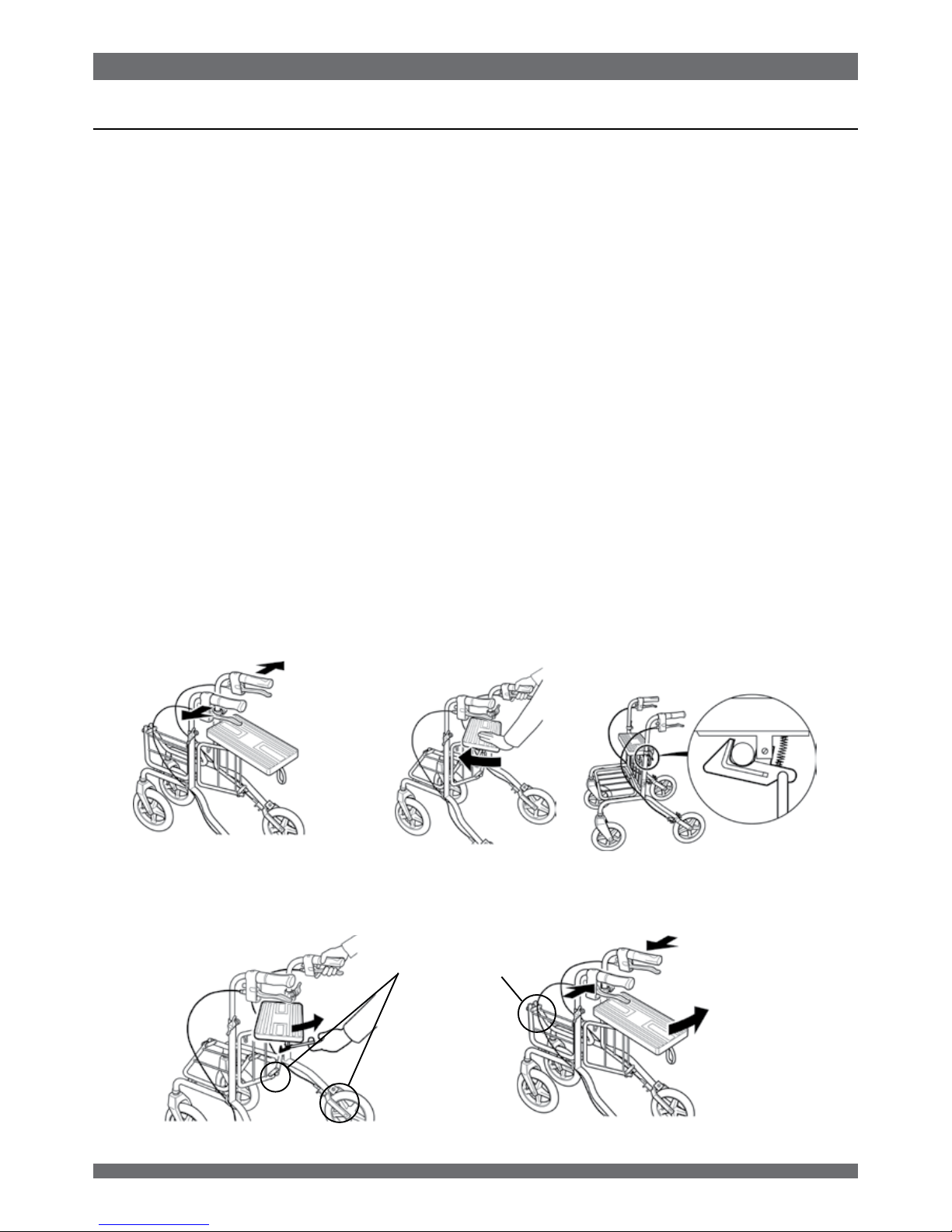

1. Move handle outwards. 3. Important! Check that the lock grips the
gate.
2. Push seat forward.
Unfolding
Folding
User guide
Page for copying to user
ENGLISH
2. Pull seat backwards and move handle inwards.1. Pull the red loop until the lock frees the gate.
Risk for finger
trap!
• Read all warnings and instructions carefully before using the rollator.
• Ensure that the rollator is properly unfolded before use.
• The rollator may only be used as a support for walking or sitting.
• Never stand on the rollator.
• Do not use the product on stairs or escalators.
• Be extra careful when using the rollator on slopes or uneven surfaces.
• Never sit on the rollator and roll yourself forward with your feet.
• Distribute weight evenly to prevent the rollator from tipping when you sit on it.
• Always set the parking brake before using the rollator for support while sitting down or getting up.
• Do not place anything on a folded up rollator when it is in storage or being transported as this may cause damage to it.
• Do not store the rollator close to a heat source as this could cause damage to some details.
• Be careful when you handle the rollator if it has been exposed to abnormally high or low temperatures to avoid injuries.
• Do not store the rollator outdoors.
• Save the user instructions for future use.
Page 15
14
Parking brake
Pull brake lever downwards when parked.
Warning! Engage parking brake before sitting.
Brake
Pull brake lever upwards to brake.
Note! Continuous braking leads to excessive wear of
wheels and brakes
Brake adjustment
Loosen locking nut; adjust brake by loosening/
tightening the adjustment casing. After adjustment
tighten locking nut.
Page for copying to user
ENGLISH
On the reinforced model, the strengthening bar should
also be adjusted.
Loosen wingnut and adjust handgrip to wrist height.
Lock wingnut.
Adjustment of handles
Important! On assembly of the wing nut component,
it is important that the base of the screw head engages
fully the groove in the recess.
Important! The handgrips
should not be heightened
above the ”0” mark on the
sides of the handle pipes.
The handles must be faced
backwards. The mark must
be aligned with the stroke on
the clamp at the side of the
pipes to avoid unstableness
and dangerous situations.
Stroke on the clamp
Warning! The handles must not be pointing outwards
because of increased tip risk. The angle between
the lengthwise line of the handles and the forward
direction of the rollator must always be 180°.
Page 16
15
Cleaning and service
Important!
When changing parts of the rollator, use only Human Care parts to ensure continued CE validation.
Important!
Do not alter the rollator yourself.
Important!
Check the rollator regularly to ensure its continued safety to the user.
Regular checks should be carried out as recommended by the instructions detailed in
:
Carl-Oskar, art. no.: 99211
Rebel, art. no.: 99212.
For more information on servicing, reconditioning , spare parts and accessories, see Human Care’s website: www.
humancaregroup.com or contact us at the address, phonenumber or e-mail address according to back page.
Page for copying to user
ENGLISH
The Human Care HC AB warranty covers defects in material and manufacture of the walking aid. Wear on wheels, brake parts
and handles are not included. Finish damages which have occurred after delivery are not covered. The warranty presumes
that the product has been used in the intended way and that it has been regularly reconditioned in accordance with our
reconditioning instructions. The ID number of the product must also be identifiable. Furthermore, the product must not have
been modified or customized by any party other than Human Care HC AB. The warranty period is one (1) year or according to
agreement.
For complaints, please contact us for instructions on how to proceed.
For complaints, the following information should be indicated: product ID number; the date of the last reconditioning; the
name of the consignor contact; a description of the fault.
Warranty Terms
Page 17
16
Leveransekontroll
Kontroller følgende før du tar i bruk ditt nye produkt:
1. Kontroller at det ikke er oppstått transportskade. Dersom dette er tilfelle skal du umiddelbart ta kontakt med transportøren.
2. Kontroller at antall og produkter på følgeseddelen stemmer overens med det du har fått levert.
3. Kontroller at det er riktig modell og type produkt.
Kontakt oss umiddelbart ved eventuelle leveranseproblem.
Retur eller reklamasjon
Kontakt oss ved retur eller reklamasjon for instrukser om hvordan varen skal leveres.
Varen returneres komplett i uskadet originalemballasje.
Følgende opplysninger skal følge med produktet ved retur/reklamasjon. Produktets ID nummer, leveringsdato, dato da
hjelpemiddelet ble levert til bruker, dato for seneste service, kontaktperson hos avsender og feilbeskrivelse.
Human Care HC AB forbeholder seg retten til produktkontroll av returgods og i de tilfeller det ikke finnes feil, returneres varen
til avsender. Fraktkostnad kan debiteres.
CE-merking
Rullatoren er CE-merket i henhold til de direktiver som gjelder for medisintekniske hjelpemidler. CE-merkingen er plassert på
undersiden av setet og inneholder følgende informasjon.
Øvrig
informasjon
EAN-13/CODE39- strekkode, der 73 står for
landskode (Sverige) pluss foretaks-opplysninger.
De seks siste tallene forteller om produktets
artikkelnummer og kontrolltall
Maks brukervekt,
produksjonsordernummer,
produktindividnummer og
produksjonsdato
Navn på
produktet
Produkttype
Om våre produkter
NORSK
Rullatoren er testet i henhold til ISO 1199-2:2005 (Rullator standard) på et uavhengig testinstitutt.
EAN13-strekkode,
EAN-nummer
Navn på
produktet
Maks
brukervekt
CODE39-strekkode,
Serienummer
Artikkelnummer
Produksjonsdato,
BATCH-nummer og
produksjonsadresse.
Produktbredde
Håndtakenes
vinkel i forhold
til rollatorens
kjøreretning
Til bruk
innendørs /
utendørs
Page 18
17
Sikkerhet
I bruksanvisningen brukes det tre grader av oppmerksomhetstekster:
Advarsel!
Risiko for personskader eller alvorlige funksjonsfeil.
Viktig!
Risiko for skader på material- eller funksjonsfeil.
OBS!
Viktig informasjon som letter arbeidsprosesser eller håndtering.
Resirkulering av produkter
Ved resirkulering separeres produktchassiet fra de øvrige delene. Separasjonen innebærer at man ved å skru fra hverandre og
borre opp mutre kan sortere delene etter materiale. Delene sorteres etter metall, plast og blandingsmateriale.
Produktene består for det meste av stålrør og andre metalldeler.
Eksempel på deler som består av blandingsmateriale er fremgafler i plast (med lager), hjul med lager.
OBS!
Kommuner og gjenvinningsforetak håndterer gjenvinningsmateriale på ulike måter, kontakt din kommune eller
gjenvinningsstasjon dersom du er i tvil.
Miljøvennlighet
Human Cares hjelpemidler er produsert slik at de i sin livssyklus skal ha så liten miljøpåvirkning som mulig. Dette medfører
at når hjelpemiddelet er utslitt, kan delene gjenvinnes. Produkter med en lang livssyklus verner vårt ømtålige miljø, og er
produkter som tar miljøhensyn.
Human Care HC AB er tilsluttet FTI, som er et riksdekkende system for gjenvinning av emballasje.
NORSK
Page 19
18
Carl-Oskar og Rebel er stabile rullatorer som er enkle å bruke både innendørs og utendørs. Den smidige rammen gjør at de
fungerer utmerket også på ujevne underlag. Rullatorene har en unik konstruksjon som gjør at de kan oppbevares stående når
de er foldet sammen. Utfolding og foldet skjer med enkle håndgrep. Carl-Oskar og Rebel finnes også som forsterkede modeller
for brukere opp til 275 kg.
Tekniske data
(Alle mål er angitt i mm)
* Ved bestilling føyes QX til etter artikkelnummeret for emballasjestørrelse. Q står for kvantitet og X
for størrelsen på emballasjen. Se www.humancaregroup.com for mer informasjon.
Bruksområde
NORSK
Rullator
Artikel nr.*
Sammen-fellbar
Brukerens
maksvekt
Min. Max. Sittehøyde Bredde Sittebredde Lengde Hjul-
dimensjon
Vekt
(kg)
LxBxH
(Min.)
Standard
(kg)
Carl-Oskar
11150 770 950 640 570 370 820 300x45 11,1 820x260 x770 150
11250 770 950 640 620 420 820 30 0x45 11,3 820x260x770 150
11350 770 950 640 670 470 820 300x45 11,4 820x260x770 150
11450 770 950 640 720 520 820 300x45 11,5 820x260x770 150
Carl-Oskar luftpumpede hjul
11151 770 950 640 570 370 820 300x45 11,1 820x260 x770 150
11251 7 70 950 640 620 420 820 300 x45 11,3 820x260x770 150
11351 7 70 950 640 670 47 0 820 30 0x45 11,4 820x260x770 150
11451 7 70 950 640 720 520 820 300 x45 11,5 820x260x770 150
Carl-Oskar forsterket
61225 770 950 640 620 420 820 300x45 13,2 820 x260x770 275
61325 770 950 640 670 470 820 300x45 13,3 820x260x770 275
61425 770 950 640 720 520 820 300x45 13,4 820x260x770 275
Rebel
22140 750 930 620 570 370 750 20 0x40 9,5 750x250x740 140
22240 750 930 620 620 420 750 200x40 9,6 750x250x740 140
22340 750 930 620 670 47 0 750 200x40 9,7 750x250x740 140
22440 750 930 620 720 520 750 200x4 0 9,9 750x250x740 140
Rebel lav
22141 680 860 540 570 370 750 200x40 9,2 750x250x680 140
22241 680 860 540 620 420 750 200x4 0 9,4 750x250x680 140
223 41 680 860 540 670 470 750 200x40 9,5 750x250x680 140
224 41 680 860 540 720 520 750 200x40 9,7 750x250x680 140
Rebel forsterket
71221 750 930 620 620 420 750 200x40 11,5 750x250x740 250
71321 750 930 620 670 47 0 750 20 0x40 11,6 750x250x740 250
71421 750 930 620 720 520 750 200x40 11,8 750x250x740 250
Page 20
19
Tabel 1. Tillatte tilbehørskombinasjoner
- = Ikke kompatibelt
Kurv Brett Krykkeholder
Ryggstøtte
Holder for
oksygenflaske
Slepebrems
Enhåndsbrems Skritthjelp Skjerm
Kurv - x x x x x x x x
Brett x - x x x x x x x
Krykkeholder x x - x x x x x x
Ryggstøtte x x x - x x x x x
Holder for oksygenflaske x x x x - x x x x
Slepebrems x x x x x - x x -
Enhåndsbrems x x x x x x - x x
Skritthjelp x x x x x x x - -
Skjerm x x x x x - x - -
Tilbehør Ar t. nr.
Håndtak C obra H 00022
Håndtak C obra V 00021
Kurv med håndtak 10601 Viktig t! Max last 10 k g
Brett till 57 10651 Max last 2 kg
Brett till 62, 67, 72 10602 Max last 2 kg
Krykkeholder 10603
Ryggs tøtte till 57, 62, 67 10621
Ryggs tøtte till 72 10655
Holder fo r oksygenflaske 1-5 l
(Icke Rebel lav)
10615 Max las t 5 kg
Slepebrems 10620
Enhåndsbrems 10652
Skritthjelp
(Icke forsterkede modeller)
10612
Skjerm
(Till Carl-Oskar)
10608
NORSK
Tilbehør
Se den aktuelle monteringsanvisningen.
Page 21
20
1. Før håndtakene utover.
3. OBS! Kontroller at låsen går i inngrep.
2. Press setet fremover.
Opfelling
1. Trekk i det røde utløserbåndet. 2. Dra setet bakover og før håndtakene sammen.
Sammenleggning
Brukerinformasjon
NORSK
Klemfare!
• Les alle advarsler og instruksjoner nøye før du tar i bruk rullatoren.
• Påse at rullatoren er helt foldet ut før bruk.
• Rullatoren må bare brukes som gå- og sittestøtte.
• Det er forbudt å stå på rullatoren.
• Ikke bruk produktet i trapper eller rulletrapper.
• Vær ekstra forsiktig når rullatoren brukes i bakker eller på ujevnt underlag.
• Rull aldri fremover ved bruk av føttene når du sitter på rullatoren.
• Fordel vekten jevnt for å hindre at rullatoren velter når du setter deg.
• Aktiver parkeringsbremsen når du bruker rullatoren som støtte, f.eks når du setter deg eller reiser deg opp.
• Ved oppbevaring av foldet rullator kan det oppstå skade dersom andre gjenstander lagres oppå denne.
• Ikke oppbevar rullatoren i nærheten av varmekilde da det kan oppstå skade på enkelte deler.
• Håndter rullatoren varsomt dersom den har vært utsatt for ekstremt høye eller lave temperaturer for å unngå skade
på deg selv.
• Ikke oppbevar rullatoren utendørs.
• Oppbevar bruksanvisningen for fremtidig bruk.
Page 22
21
Ved forsterket modell må også høyden på
forsterkningsstaget justeres.
Løsne vingemutteren og juster kjørehåndtakene i høyde
med håndleddene. Lås vingemutteren.
Justering av kjørehåndtak
Viktig!
Ved montering av vingemutteren er det viktig at sporet
i bolten treffer sporet i klemmen.
Advarsel!
Håndtakene må ikke vinkles utover, da vil det være
økt risiko for at rollatoren kan velte. Vinkelen mellom
håndtakenes langsgående linje og rullatorens retning
forover skal være 180°.
Viktig!
Håndtakene må ikke
justeres over den nedre ”0”
merkingen, og håndtakene
skal vende bakover.
Håndtaksrørets markering
skal være på linje med
streken på rørklemmen.
Strek på rørklemmen
Brems
Løft bremsehåndtaket for å aktivere bremsen.
OBS! Kontinuerlig bremsing medfører unormal slitasje
på hjul og brems.
Bremsejustering
Løsne låsemutteren, juster bremsen ved å skru på
justerhylsen. Husk å låse låsemutteren.
Parkeringsbrems
Press bremsehåndtaket nedover for å låse
parkeringsbremsen
Advarsel! Lås parkeringsbremsen før du setter deg på
setet.
NORSK
Page 23
22
Rengjøring og service
Viktig!
For at CE merkingen skal gjelde må bare originaldeler benyttes.
Viktig!
Endringer/inngrep på rullatoren er ikke tillatt.
Viktig!
Utfør regelmessig ettersyn av rullatoren for at den skal fungere trygt og sikkert for brukeren.
Service bør gjennomføres regelmessig etter rekonditioneringsanvisning:
Carl-Oskar, art. nr.: 99211
Rebel, art. nr.: 99212
For mer informasjon om service og reservedeler, kontakt din Hjelpemiddelsentral eller Nordisk Helse Design as.
NORSK
Human Care HC ABs garanti omfatter material- og produksjonsfeil på gåhjelpemiddelet. Slitasje på hjul, bremsedeler og
håndtak omfattes ikke. Overflateskader som oppstår etter leveransen, omfattes ikke. Garantien forutsetter at produktet er blitt
brukt på tilsiktet vis, samt at det er blitt overhalt regelmessig og i henhold til vår overhalingsanvisning. Produktets ID-nr. må
også kunne identifiseres. Produktet må heller ikke ha blitt modifisert eller spesialtilpasset av noen andre enn Human Care HC
AB. Garantitiden er 1 år eller i henhold til avtalen.
Ved reklamasjon, kontakt oss for instruksjoner om foranstaltninger.
Følgende opplysninger skal oppgis ved reklamasjon: Produktets ID-nummer, dato for siste overhaling, kontaktperson hos
avsender og feilbeskrivelse.
Garantivilkår
Page 24
23
Leveringskontrol
Kontrollerf ølgende inden du anvender dit nye produkt
1. Kontroller at der ikke er nogen transportskader. Hvis, skal du kontakte transportøren.
2. Kontroller at antal og produkter på følgesedlen stemmer overens med det du har fået leveret.
3. Kontroller at det er den rette model og type produkt.
Ved leveringsproblemer kontakt os omgående.
Returnering eller reklamation
Ved returnering eller reklamation, kontakt os for at få videre instruktioner om hvordan varen skal returneres.
Ved returnering skal varen sendes tilbage i komplet stand og i intakt originalemballage.
Følgende information skal følge med produktet, når det skal returneres eller ved reklamation. Produktets id nummer,
leveringsdato, dato for modtagelse af produktet, dato for seneste service, kontaktperson hos afsenderen og beskrivelse af
problemet.
Human Care HC AB / HMN A/S forbeholder sig retten til en produktkontrol af returnerede varer. Hvis der ingen fejl kan findes,
returneres produktet til afsenderen.
CE-mærkning
Rollatorerne er CE-mærket efter de direktiver som gælder for medicintekniske hjælpemidler. CE mærkningen er placeret på
stellet og indeholder følgende information.
EAN13-/CODE 39-stregkode, hvor 73 står for landekode
(Sverige) samt virksomhedsoplysninger. De sidste
seks cifre vedrører produktets artikelnummer samt
kontrolcifre.
Produkttype
Produktets
navn
Max. brugervægt,
produktionsnummer, produkt
identifikationsnummer og
produktionsdato
Øvrig
information
DANSK
Om vores produkter
EAN13-stregkode,
EAN-nummer
Produktbetegnelse
Maks.
brugervægt
CODE39-stregkode,
serienummer
Varenummer
Produktionsdato,
batchnummer og
produktionsadresse.
Produktbredde
Håndtagets
vinkel i forhold til
kørselsretningen
Bruges
indendørs /
udendørs
Rollatoren er testet iht. ISO 11199-2:2005 (rollatorstandard) af et uafhængigt testinstitut.
Page 25
24
Sikkerhed
I brugsanvisningen anvendes 3 opmærksomhedsgrader
Advarsel!
Risiko for personskade eller alvorlige funktionsfejl
Vigtigt!
Risiko for skader på materiale og funktionsfejl
OBS!
Vigtig information som kan lette håndteringen af produktet
Genbrug af udtjente produkter
Ved genbrug separeres stellet fra øvrige detaljer. Separationen indebær at man borer og skruer nitter ud, og derefter kan
sortere delene. Delene sorteres efter metal, plast og blandet materiale.
Den største del af produktet består af stålrør, og andre metaldele.
Eksempel på dele som består af bandet materiale er plastic forgafler, hjul med lejer.
OBS!
Eftersom forskellige kommuner/genbrugsvirksomheder håndterer genbrugsmateriale på forskellig måde, er det nemmest at
kontakte din kommune.
Miljøvenlighed
Human Care HC AB/ HMN´s hjælpemidler er produceret så de så lidt som muligt påvirker miljøet. Dette medfører at når
hjælpemidlet er udtjent kan det skrottes og delene genbruges for at indgå i kredsløbet. Produkter med lang livscyklus værner
om vores miljø og er deraf produkter med miljøtanke.
Human Care HC AB er tilsluttet FTI, som er et statsanerkendt system for genbrug af emballage.
DANSK
Page 26
25
Tekniske oplysninger
DANSK
Velegnethed
Carl-Oskar og Rebel er robuste rollatorer, som er velegnede til anvendelse både indendørs og udendørs. Takket være det
fleksible chassis fungerer de godt, også på ujævne underlag. Begge rollatorerne har en unik sammenfoldningsfunktion, som gør
det muligt at opbevare disse stående i sammenfoldet position.Ud- og sammenfoldning sker med enkle håndgreb. Carl-Oskar og
Rebel findes også som forstærkede modeller til brugere på op til 275 kg.
(Alle mål er angivet i mm.)
* Ved bestilling skal der anføres et tillæg efter varenummeret, for at angive størrelsen på varen (QX),
hvor Q står for kvantitet og X for størrelsen på varen. Se www.humancaregroup.com for yderligere oplysninger.
Rollator
Artikel nr.*
Sammen-klappet Brugervægt
Min. Max. Sæde-
højde
Bredde Sædebredde Længde Hjul
størrelse
Vægt
(kg)
LxBxH
(Min.)
Standard
(kg)
Carl-Oskar
11150 770 950 640 570 37 0 820 300x45 11,1 820x260x770 150
11250 770 950 640 620 420 820 3 00x45 11,3 820x260x770 150
11350 770 950 640 670 470 820 300x45 11,4 820x260x770 150
11450 770 950 640 720 520 820 30 0x45 11,5 820 x260x770 150
Carl-Oskar luftpumpede hjul
11151 770 950 640 570 37 0 820 300x45 11,1 820x260x770 150
11251 770 950 640 620 420 820 300 x45 11,3 820x260x770 150
11351 770 950 640 670 470 820 30 0x45 11,4 820 x260x770 150
11451 770 950 640 720 520 820 300 x45 11,5 820x260x770 150
Carl-Oskar forstærket
61225 770 950 640 620 420 820 30 0x45 13,2 820x260x770 275
61325 770 950 640 670 470 820 300x45 13,3 820 x260x770 275
61425 770 950 640 720 520 820 300 x45 13,4 820x260 x770 275
Rebel
22140 750 930 620 570 37 0 750 200x40 9,5 750x250x740 140
22240 750 930 620 620 420 750 20 0x40 9,6 750x250x740 140
22340 750 930 620 670 470 750 200x40 9,7 750x250x740 14 0
22440 750 930 620 720 520 750 200x40 9,9 750x250x740 140
Rebel lav
22141 680 860 540 570 370 750 200x40 9,2 750x250x680 140
22241 680 860 540 620 420 750 200 x40 9,4 750x250x680 140
223 41 680 860 540 670 470 750 200x40 9,5 750x250x680 14 0
224 41 680 860 540 720 520 750 20 0x40 9,7 750x250x680 140
Rebel forstærket
71221 750 930 620 620 420 750 20 0x40 11,5 750x250x740 250
71321 750 930 620 670 470 75 0 20 0x40 11,6 750x250x740 250
71421 750 930 620 720 520 75 0 20 0x40 11,8 750x250x740 250
Page 27
26
- = Ej tilladt
DANSK
Tabell 1. Tilladte tilbehørskombinationer
Kurv Bakke Stokkeholdere Rygrem Iltflaskeholdere Slæbebremse Enhåndsbremse Trinstøtte Stænkskærm
Kurv - x x x x x x x x
Bakke x - x x x x x x x
Stokkeholdere x x - x x x x x x
Rygrem x x x - x x x x x
Iltflaskeholdere x x x x - x x x x
Slæbebremse x x x x x - x x -
Enhåndsbremse x x x x x x - x x
Trinstøtte x x x x x x x - -
Stænkskærm x x x x x - x - -
Tilbehør Ar t. nr.
Håndtag Cobra H 00022
Håndtag Cobra V 00021
Kurv med håndtag 10601 Vik tigt! Max last 10 kg
Bakke 57 10651 Max l ast 2 kg
Bakke 62, 67, 72 10602 Max las t 2 kg
Stokkeholdere 10603
Rygrem 57, 62, 67 10621
Rygrem 72 10655
Iltflaskeholdere 1-5 l
(Ej Rebel lav)
10615 Max last 5 kg
Slæbebremse 10 620
Enhåndsbremse 10652
Trinstøtte
(Ej forstærkede modeller)
10612
Stænkskærm
(Carl-Oskar)
10608
Tillbehør
Se den pågældende monteringsanvisning.
Page 28
27
1. Før håndtagene udad. 3. Vigtigt! Kontroller at låsen griber om
grinden.
2. Tryk sædet fremad.
Udfoldning
Sammenklapning
Brugerinformation
DANSK
2. Træk sædet tilbage og før håndtagene indad.1. Træk i den røde løkke så låsen frigøres.
Risiko for at
klemme fingrene!
• Læs alle advarsler og instruktioner nøje, inden du anvender rollatoren.
• Kontrollér, at rollatoren er foldet helt ud, inden anvendelse.
• Rollatoren må kun anvendes som gang- og siddestøtte.
• Man må ikke stå på rollatoren.
• Anvend ikke produktet på trapper eller rulletrapper.
• Vær især forsigtig, når du bruger rollatoren på bakket eller ujævnt underlag.
• Sid aldrig på rollatoren og rul dig frem med fødderne.
• Fordel vægten jævnt for at forhindre, at rollatoren vælter, når du sætter dig.
• Parkeringsbremsen skal være trukket, hvis du bruger rollatoren som støtte, når du sætter dig ned eller rejser dig op.
• Placér ikke noget oven på den sammenfoldede rollator under opbevaring eller transport, da dette kan skade produktet.
• Opbevar ikke rollatoren nær en varmekilde, da dette kan skade visse dele.
• Vær forsigtig ved håndtering af rollatoren, så du ikke skader dig selv, når den har været udsat for ekstremt høje eller lave
temperaturer.
• Opbevar ikke rollatoren udendørs.
• Gem brugsanvisningen til fremtidig reference.
Page 29
28
Ved forstærkede modeller justeres stangen også.
Vigtigt!
Håndtagene må ikke sættes
over den nedre markeringen
0 på håndtagets bagside.
Håndtagene skal være vendt
bagved. Håndtagsrørets
markering skal være i linie
med stregen på klemmen
på rørets side for at undgå
ustabile og farlige situationer.
Justering af kørehåndtag
Vigtigt!
Ved fastskruning med vingemøtrikker, er det vigtigt, at
rillerne på skruen passer i skrue hullet.
Løsne vingemøtrikkerne og juster kørehåndtagene til
rette håndledshøjde. L ås møtrik kerne.
Advarsel!
Håndtagene må ikke vinkles udad på grund af øget
tip risiko. Vinklen mellem håndtagets længdelinje og
rollatorens fremadrettede linje skal altid være 180°.
Stregen på klemmen
Parkerings bremse
Tryk bremsehåndtaget nedad for at parkeringsbremse.
Advarsel!
Parkeringsrems inden du sætter dig.
Kørebremse
Træk bremsehåndtaget opad.
OBS!
Vedvarende brug af bremse fører til unormalt slitage på
hjul og bremser.
Bremsejustering
Løsne møtrik, justere bremsen ved at skrue på
justeringsskruen. Efter justering lås møtrikken igen.
DANSK
Page 30
29
Rengøring og service
Vigtigt!
Ved udskiftning af dele på rollatoren, er det kun originaldele, som skal bruges for at CE mærkningen skal gælde.
Vigtigt!
Egne indgreb/ændringer på rollatoren er ikke tilladt.
Vigtigt!
Udfør regelmæssig eftersyn af udstyr, for at den skal fungere trygt og sikkert for brugeren.
Eftersyn bør gennemføres regelbundet i henhold til reparationsanvisningen:
Carl-Oskar, art. nr.: 99211
Rebel, art. nr.: 99212
For yderligere oplysninger om service, reparation, reservedele og tilbehør henvises til Human Cares hjemmeside: www.
humancaregroup.com. Du kan også kontakte os via adressen, telefonnummeret eller e-mail-adressen på sidste side.
DANSK
Human Care HC ABs garanti omfatter materiale- og fabrikationsfejl på gangstativet. Slid på hjul, bremsedele og håndtag
dækkes ikke. Overfladeskader, der er opstået efter leveringen, dækkes ikke. Garantien forudsætter, at produktet er
anvendt iht. den beregnede anvendelse, samt at produktet jævnligt gennemgår eftersyn og i overensstemmelse med vores
reparationsanvisning. Produktets ID-nr. skal også være identificerbart. Produktet må ikke være modificeret eller specialtilpasset
af andre end Human Care HC AB. Garantiperioden er 1 år eller iht. aftale.
Ved reklamation, kontakt os for yderligere oplysninger.
Følgende oplysninger skal meddeles ved reklamation: Produktets ID-nummer, dato for seneste reparation, kontaktperson hos
afsenderen og fejlbeskrivelse.
Garantibetingelser
Page 31
30
Tuotteen tarkastus ennen käyttöönottoa
Tee seuraavat tarkistustoimenpiteet ennen uuden tuotteen käyttöönottoa.
1. Tarkista, että tuotteessa ei ole kuljetuksen aikana syntyneitä vaurioita. Ilmoita mahdollisista vaurioista kuljetusyhtiölle.
2. Tarkista lähetyslistan paikkaansa pitävyys tuotteiden lukumäärän suhteen.
3. Tarkista lähetyslistan paikkaansa pitävyys tuotteen mallin ja tyypin suhteen.
Jos lähetyksessä on virheellisyyksiä ota yhteyttä maahantuojaan tai Human Careiin.
Palautukset ja reklamaatiot
Ota yhteyttä meihin palautus- tai reklamaatiotapauksissa, jolloin saat tarkemmat tiedot palautuksesta ja palautusnumeron
käyttöösi.
Tavara lähetetään takaisin alkuperäispakkauksessaan.
Seuraavien tietojen tulee käydä ilmi palautus- ja reklamaatiotapauksissa. Tuotteen ID-numero, toimituspäivämäärä, tuotteen
luovutuspäivämäärä asiakkaalle, viimeisin huoltopäivämäärä, palauttajan yhteyshenkilö ja vian kuvaus.
Human Care HC AB pidättää oikeudet palautustuotteiden laatutarkastukseen. Mikäli tuotteesta ei löydy vikaa, se palautetaan
takaisin lähettäjälle. Lähetyskulut voidaan veloittaa lähettäjältä.
CE-merkintä
Kävelyteline on CE-merkitty lääkinnällistä kuntoutusta koskevan EU-direktiivin mukaisesti. CE-merkintä löytyy istuimen
alapuolelta ja siitä löytyvät seuraavat tiedot.
Lisätietoja
EAN13-/CODE39-viivakoodi, jossa 73 on
valmistusmaan koodi (Ruotsi),seuraavaksi
yritystiedot. Kuusi viimeistä numeroa kertovat
tuotenumeron ja kontrollinumeron.
Enimmäiskäyttäjäpaino,
tuotteentilauskoodi, valmistenumero,
tuotteen yksilönumero ja
valmistuspäivämäärä
Tuot tee n
kuvaus
Tuotetyyppi
Tuotteistamme
SUOMI
EAN13-viivakoodi,
EAN-numero
Tuotteen nimitys
Käyttäjän
suuri paino
CODE39-viivakoodi,
sarjanumero
Tuotenumero
Valmistuspäivä,
eränumero ja
valmistajan osoite.
Tuot tee n
leveys
Kädensijan
kulma suhteessa
rollaattorin
kulkusuuntaan
Sopii sisä- /
ulkokäyttöön
Kävelyteline on testattu standardin ISO 11199-2:2005 (kävelytelinestandardi) mukaisesti riippumattomassa testauslaitoksessa.
Page 32
31
Turvallisuus
Käyttöohjeessa käytetään kolmen tyyppisiä huomautustekstejä.
Varoitus!
Voi johtaa henkilövahinkoihin tai vakaviin toimintavikoihin.
Tärkeää!
Voi johtaa materiaali- tai toiminta virheisiin.
HUOM!
Tärkeää tietoa, joka helpottaa työskentely- tai huoltotoimenpiteissä.
Käytetyn tuotteen kierrätys
Kierrätystä varten tuotteen runko irrotetaan muusta varustuksesta. Ruuvit avataan ja niitit irrotetaan, jotta osat voidaan
erotella valmistusmateriaalin mukaan metalli, muovi ja sekoitusmateriaaleihin.
Tuote koostuu pääasiassa teräsputkesta ja muista metalliosista.
Sekoitusmateriaaleihin lasketaan mm. muoviset pyörän etuhaarukat (laakereineen), renkaat laakereineen.
HUOM!
Koska eri alueet/kierrätysyritykset käsittelevät kierrätysmateriaalit eri tavalla, on epäselvissä tapauksissa parasta ottaa yhteyttä
oman alueen kierrätysyritykseen.
Ympäristöystävällisyys
Human Carerin apuvälineet on valmistettu siten, että ne vahingoittavat ympäristöään mahdollisimman vähän elinkaarensa
aikana. Tämä tarkoittaa, että kun apuväline on poistetaan käytöstä, se voidaan romuttaa ja osat voidaan palauttaa uudelleen
kiertokulkuun. Tuotteet, joiden elämänkaari on pitkä, toteuttavat ympäristön kunnioittamisen ajatusta!
Human Care HC AB on FTI jäsen, joka on valtakunnallinen järjestelmä pakkausten kierrättämiseen.
SUOMI
Page 33
32
Tekninen erittely
Käyttötarkoitus
Carl-Oskar ja Rebel ovat vakaita kävelytelineitä, jotka soveltuvat sekä sisä- että ulkokäyttöön. Joustavan rungon ansiosta ne
toimivat erinomaisesti myös epätasaisella alustalla. Molemmissa kävelytelineissä on ainutlaatuinen leveyssuunnassa kokoon
taittuva mekanismi, jonka ansiosta niitä voidaan säilyttää pystyasennossa kokoon taitettuna. Taittaminen kokoon ja avaaminen
tapahtuvat yhdellä käsiotteella. Carl-Oskar ja Rebel voidaan tilata myös vahvistetulla rungolla, jolloin se sopivat jopa 275 kg
painavalle henkilölle.
(Kaikki mitat on annettu mm)
* Tilauksen yhteydessä tuotenumeron jälkeen lisätään pakkauskokomerkintä, QX. Siinä Q tarkoittaa määrää ja X pakkauksen
kokoa. Katso lisätietoja osoitteesta www.humancaregroup.com.
SUOMI
Kävelyteline
Tuotenumero.*
Kokoon
taitettuna
Enimmäiskuormitus
Min. Max. Istuinkorkeus Leveys Istuin-
leveys
Pituus Pyörän
koko
Paino (kg) LxBxH
(Min.)
Vakio (k g)
Carl-Oskar
11150 770 950 640 570 370 820 300x45 11,1 820x260x770 150
11250 770 950 640 620 420 820 300x45 11,3 820x260x770 150
11350 770 950 640 670 470 820 300x45 11,4 820x260x770 150
11450 7 70 950 640 720 520 820 300x45 11,5 820x260x770 150
Carl-Oskar ilmatäytteiset renkaat
11151 770 950 640 570 370 820 300x45 11,1 820x260x770 150
11251 770 950 640 620 420 820 300x45 11,3 820 x260x770 150
11351 770 950 640 670 470 820 30 0x45 11,4 820x260x770 150
11451 770 950 640 720 520 820 300x45 11,5 820 x260x770 150
Carl-Oskar vahvistet tu
61225 770 950 640 620 420 820 300x45 13,2 820x 260x770 275
61325 770 950 640 670 470 820 300 x45 13,3 820x260x770 275
61425 770 950 640 720 520 820 300x45 13,4 820x260x770 275
Rebel
22140 75 0 930 620 570 370 750 200x40 9,5 750x250x740 140
22240 750 930 620 620 420 750 200x40 9,6 750x250x740 140
22340 750 930 620 670 470 750 200x40 9,7 750x250x740 140
22440 750 930 620 720 520 750 200x40 9,9 750x250x740 140
Rebel matala
22141 680 860 540 570 370 750 200x40 9,2 750x250x680 140
22241 680 860 540 620 420 750 200 x40 9,4 750x250x680 140
223 41 680 860 540 670 470 750 200 x40 9,5 750x250x680 140
224 41 680 860 540 720 520 750 200x4 0 9,7 750x250x680 140
Rebel vahvistettu
71221 750 930 620 620 420 750 200x40 11,5 750x250x740 250
71321 750 930 620 670 470 750 20 0x40 11,6 750x250x740 250
71421 75 0 930 620 720 520 750 200x40 11,8 750x250x740 250
Page 34
33
Taulukko 1. Sallitut lisävarusteyhdistelmät
Katso myös käyttö- ja asennusohje.
- = Ei yhteensopiva yhdistelmä
Kori Tarjotin Kepinpidike Selkätuki Happipullonpidike Laahausjarru
Yhden
käden jarru
Askeltuki Lokasuoja
Kori - x x x x x x x x
Tarjotin x - x x x x x x x
Kepinpidike x x - x x x x x x
Selkätuki x x x - x x x x x
Happipullonpidike x x x x - x x x x
Laahausjarru x x x x x - x x -
Yhden käden jarru x x x x x x - x x
Askeltuki x x x x x x x - -
Lokasuoja x x x x x - x - -
Lisävarusteet Tuotenumero.
Handtag Cobra H 00022
Handtag Cobra V 00021
Kantokahvallinen kori 10 601 Tärkeää! Enimmäiskuormitus10 kg
Tarjotin 57 10 651 Kepinpidike 2 kg
Tarjotin 62, 67, 72 10 602 Kepin pidike 2 kg
Kepinpidike 10603
Selkätu ki 57, 62, 67 10621
Selkätuki 72 10655
Happipullonpidike 1-5 l
(Ei Rebel matala)
10615 Kepinp idike 5 kg
Laahausjarru 10620
Yhden käden jarru 10652
Askeltuki
(Ei vahvistetulla rungolla)
10612
Lokasuoja
(Carl-Oskar)
10608
SUOMI
Lisävarusteet
Page 35
34
1. Vedä työntökahvoja erilleen. 3. Tärkeää! Tarkista että salpa lukittuu
hakaan.
2. Paina istuinlevyä
eteenpäin.
Avaaminen
1. Vedä punaista lenkkiä, jolloin salpa avautuu. 2. Vedä istuinlevyä taaksepäin ja paina työntökahvoja
yhteen.
Kokoon taittamininen
Käyttäjän opas
SUOMI
Sormien
puristumisvaara!
• Lue kaikki varoitukset ja ohjeet huolellisesti ennen kävelytelineen käyttöä.
• Varmista, että kävelyteline on avattu kokonaan ennen sen käyttämistä.
• Kävelytelinettä saa käyttää ainoastaan kävelyn tai istumisen tukemiseen.
• Kävelytelineen päälle ei saa nousta seisomaan.
• Älä käytä tuotetta portaissa tai liukuportaissa.
• Ole erityisen varovainen, kun käytät kävelytelinettä mäkisessä maastossa tai epätasaisella alustalla.
• Älä koskaan liiku kävelytelineellä niin, että istut sen päällä ja annat jaloilla vauhtia.
• Istuudu kävelytelineen päälle tasaisesti ja hyvässä tasapainossa niin, ettei se pääse kaatumaan.
• Muista lukita pysäköintijarru, kun käytät kävelytelinettä tukena istuutumisen tai seisomaan nousemisen aikana.
• Älä aseta tavaroita kävelytelineen päälle, kun se on säilytyksessä tai sitä kuljetetaan, sillä se voi vaurioittaa kävelytelinettä.
• Älä säilytä kävelytelinettä minkään kuumentuvan esineen lähellä, koska se voi vahingoittaa joitakin osia.
• Käsittele hyvin kuumassa tai kylmässä paikassa ollutta kävelytelinettä varovasti niin, ettet loukkaa itseäsi.
• Älä säilytä kävelytelinettä ulkona.
• Säilytä käyttöohjeet myöhempää tarvetta varten.
Page 36
35
Vahvistetussa mallissa täytyy myös vahvistustangon
korkeutta säätää.
Tärkeää!
Työntökahvaa ei saa nostaa
0 linjaa korkeammalle.
Työntökahvan tulee osoittaa
taaksepäin. Työntökahvojen
korkeutta osoittavien
numeroiden tulee olla samat
molemmin puolin.
Työntökahvan säätäminen
Tärkeää!
Kun kiristät sormimutteria paikoilleen, on tärkeää että
ruuvin kannassa olevakohouma osuu ruuvin reiässä
olevaan koloon.
Avaa sormimutteri ja säädä työntökahva oikealle
korkeudelle. Kiristä sormimutteri.
Varoitus!
Työntökahva ei saa olla kulmassa ulospäin, koska
kaatumisriski kasvaa silloin. Kädensijan pituussuuntaisen
linjan ja rollaattorin eteenpäin kulkusuunnan välisen
kulman tulee aina olla 180°.
Kohdistusmerkki
SUOMI
Ajojarru
Vedä jarrukahvaa ylöspäin hidastaaksesi vauhtia.
HUOM!
Jatkuva jarruttaminen kuluttaa rengasta ja jarruja.
Jarrujen säätäminen
Avaa lukitusmutteri, säädä jarrua kiristämällä tai
löysäämällä säätöruuvia. Säätämisen jälkeen voit
ruuvata lukitusruuvni paikoilleen.
Paikoitusjarru
Paina jarrukahvaa alaspäin paikoitusta varten.
Varoitus!
Lukitse paikoitusjarru ennen istuutumista.
Page 37
36
Puhdistus ja huolto
Tärkeää!
Kävelytelineeseen saa asentaa ainoastaan valmistajan toimittamia osia, muussa tapauksessa CE-merkintä raukeaa.
Tärkeää!
Kävelytelineeseen ei saa tehdä omia muutostöitä.
Tärkeää!
Tarkista säännöllisin ajoin säädöt ja muu kävelytelineen varustus, jotta se on käyttäjälle mahdollisimman turvallinen.
Tarkistus tulee tehdä säännöllisin väliajoin huolto-ohjeen mukaisesti:
Carl-Oskar, tuotenumero: 99211
Rebel, tuotenumero: 99212
Halutessanne lisää tietoa esim huollosta, korjauksesta, varaosista tai lisävarusteista, katsokaa
Humancare Sweden kotisivuilta www.humancaregroup.com tai ottakaa yhteys puhelimitse tai
sähköpostilla takasivulla olevien yhteystietojen mukaan.
SUOMI
Human Care HC AB:n takuu kattaa kävelytelineen materiaali- ja valmistusviat. Pyörien, jarruosien ja kädensijojen kuluminen
eivät kuulu takuun piiriin. Toimituksen jälkeiset käsittelyvauriot eivät myöskään kuulu takuun piiriin. Takuun edellytyksenä on,
että tuotetta käytetään sen käyttötarkoituksen mukaisella tavalla ja ylläpidetään meidän antamiemme ohjeiden mukaisesti.
Lisäksi tuotenumeron on oltava tunnistettavissa. Tuotetta ei saa muuttaa tai sovittaa muuhun kuin Human Care HC AB:n
hyväksymään käyttöön. Takuuaika on yksi vuosi
tai sopimuksen mukainen.
Takuuvaatimusta koskevat ohjeet saat ottamalla yhteyttä meihin.
Takuuvaatimuksen yhteydessä on annettava seuraavat tiedot: tuotenumero, viimeisin huoltopäivä, lähettäjän yhteyshenkilö ja
vian kuvaus.
Takuuehdot
Page 38
99100-User manual Carl-Oskar, Rebel_Rev_04 (2018-09-18)
HUMAN CARE SWEDEN ( HQ)
Årstaängsvägen 21B
117 43 Stockholm
Phone: +46 8 665 35 00
Fax: +46 8 665 35 10
E-post: [email protected]
www.humancare.se
HUMAN CARE CANADA
10-155 Colonnade Road
Oawa, ON K2E 7K1
Phone:- 613.723.6734
Fax:- 613.723.1058
Email: [email protected]
www.humancaregroup.com
HUMAN CARE UNITED STATES
8006 Cameron Street, Suite K
Ausn, TX 78754 USA
Phone: 512.476.7199
Fax: 512.476.7190
Email: [email protected]
www.humancaregroup.com
HUMAN CARE AUSTRALIA
Unit 4, 49 Bere Street
Port Melbourne, VIC 3207
Phone:- +61 3 8773 1111
Fax:- +61 3 9773 4008
Email: [email protected]
www.humancaregroup.com
HUMAN CARE NETHERLANDS
Elspeterweg 124
8076 PA Vierhouten
Phone: +31 577 412 171
Fax: +31 577 412 170
[email protected]
www.humancare.nl
Loading...
