Highlights
L
12345
1
2
N1
Start- / Stopeingang
쐍 Einfaches Nullsetzen der Timerzeit
쐍 Rücksetzen der Timerzeit
쐍 Schraubklemmen steckbar
쐍 Zusatzbauteile für andere Ausschnitte
쐍 Nullspannungssicher (bei Spannungs -
unterbrechung bleibt Ablaufzustand
erhalten, muß nach Spannungswiederkehr gestartet werden)
2
쐍 Datensicherheit durch E
-PROM
30,5 10,5
TC x4
쐍 Count-Down-Timer
쐍 1 Wechsler
쐍 Max. Laufzeit
TC 14.21: 09:59:59 hh:mm:ss
TC 24.21: 99:59:59 hh:mm:ss
쐍 Wiederholgenauigkeit 100 %
쐍 Einstellgenauigkeit 1 Sek.
쐍 START/STOP-Taste
쐍 Optisches und akustisches Signal nach
Ablauf der eingestellten Zeit
쐍 Leichtes Einstellen und Ändern
der Laufzeit
쐍 Sonderfunktionen / -ausführungen
auf Anfrage
쐍 Schaltleistung 8 A / 230 VAC
쐍 START/STOP-Eingang (230 VAC)
c h a l t e n s t e u e r n z ä h l e n
Ze i t g e b e n
s

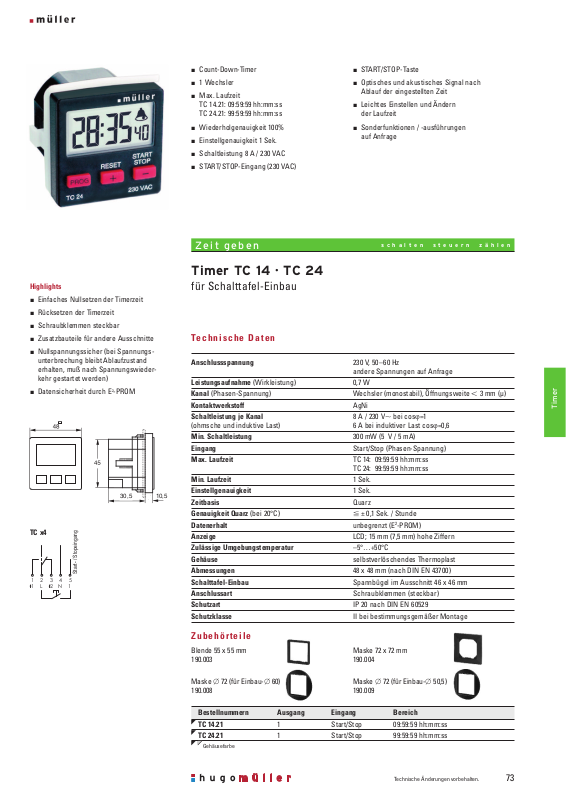

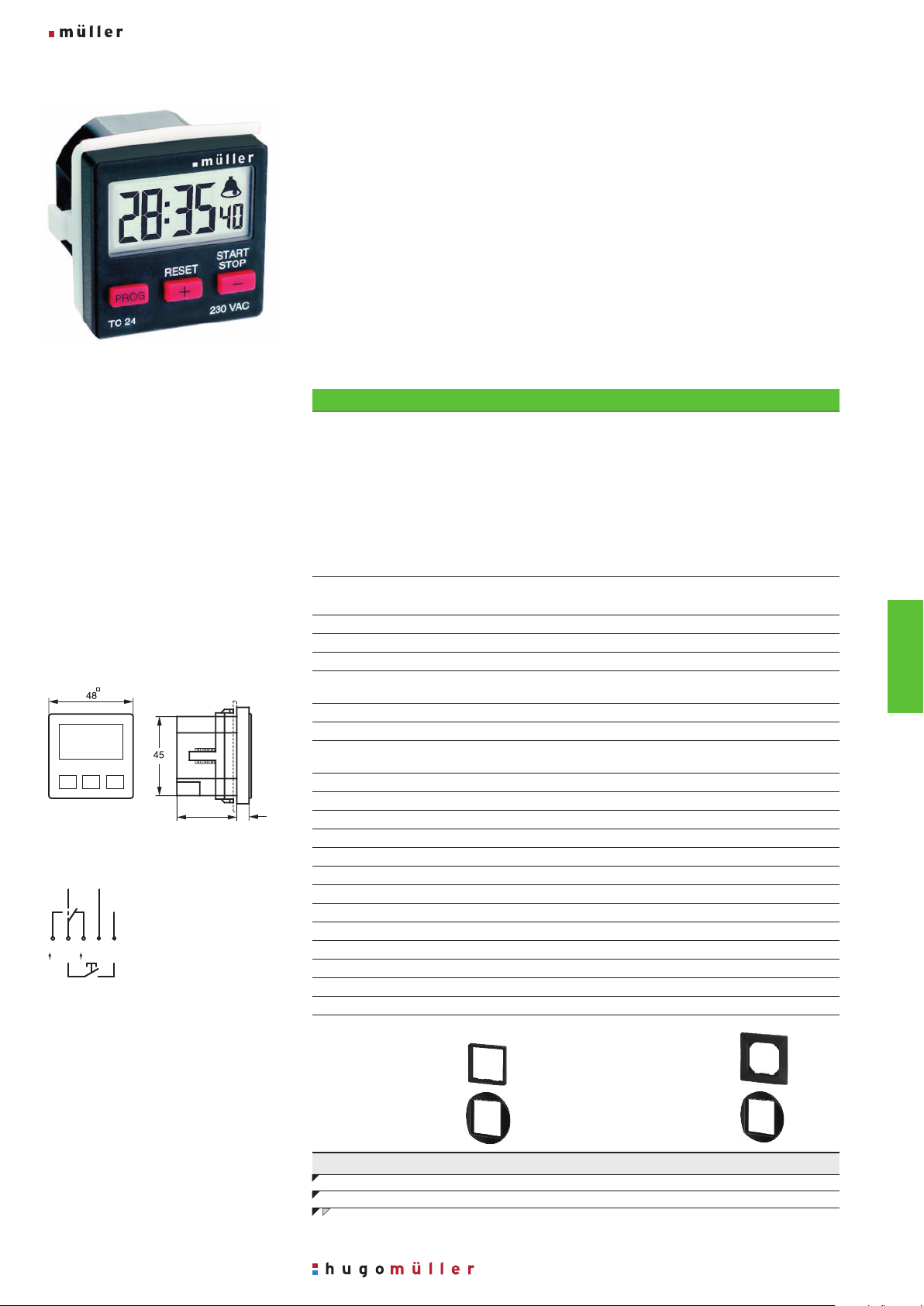

Timer TC 14 · TC 24
für Schalttafel-Einbau
Tec hn isc he D at en
Anschlussspannung 230 V, 50–60 Hz
Leistungsaufnahme (Wirkleistung) 0,7 W
Kanal (Phasen-Spannung) Wechsler (monostabil), Öffnungsweite 쏝 3 mm (µ)
Kontaktwerkstoff AgNi
Schaltleistung je Kanal 8 A / 230 V앑 bei cosϕ=1
(ohmsche und induktive Last) 6 A bei induktiver Last cosϕ=0,6
Min. Schaltleistung 300 mW (5 V / 5 mA)
Eingang Start/Stop (Phasen-Spannung)
Max. Laufzeit TC 14: 09:59:59 hh:mm:ss
Min. Laufzeit 1 Sek.
Einstellgenauigkeit 1 Sek.
Zeitbasis Quarz
Genauigkeit Quarz (bei 20°C) ±0,1 Sek. / Stunde
Datenerhalt unbegrenzt (E2-PROM)
Anzeige LCD; 15 mm (7,5 mm) hohe Ziffern
Zulässige Umgebungstemperatur –5°…+50°C
Gehäuse selbstverlöschendes Thermoplast
Abmessungen 48 x 48 mm (nach DIN EN 43700)
Schalttafel-Einbau Spannbügel im Ausschnitt 46 x 46 mm
Anschlussart Schraubklemmen (steckbar)
Schutzart IP 20 nach DIN EN 60529
Schutzklasse II bei bestimmungsgemäßer Montage
andere Spannungen auf Anfrage
TC 24: 99:59:59 hh:mm:ss
Timer
Zub eh ört ei le
Blende 55 x 55 mm
190.003
Maske 쏗 72 (für Einbau-쏗 60)
190.008
Bestellnummern Ausgang Eingang Bereich
TC 14.21 1 Start/Stop 09:59:59 hh:mm:ss
TC 24.21 1 Start/Stop 99:59:59 hh:mm:ss
Gehäusefarbe
Maske 72 x 72 mm
190.004
Maske 쏗 72 (für Einbau-쏗 50,5)
190.009
Technische Änderungen vorbehalten.
