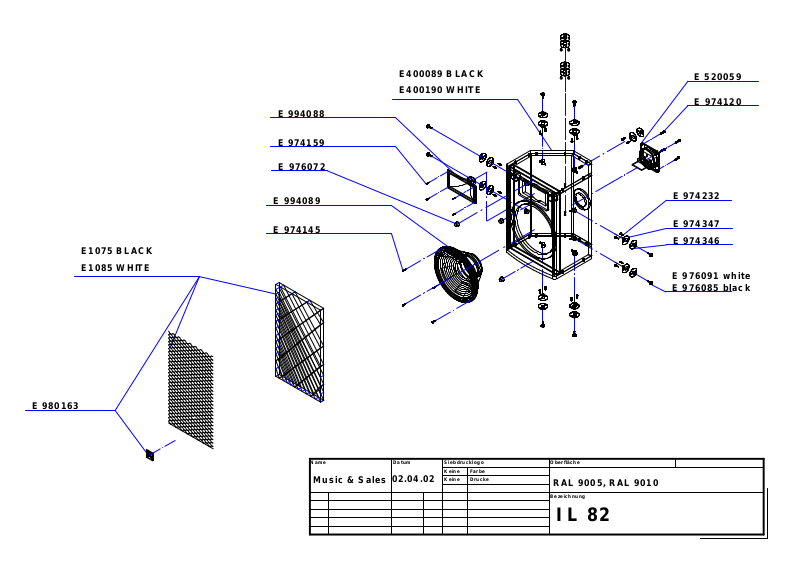

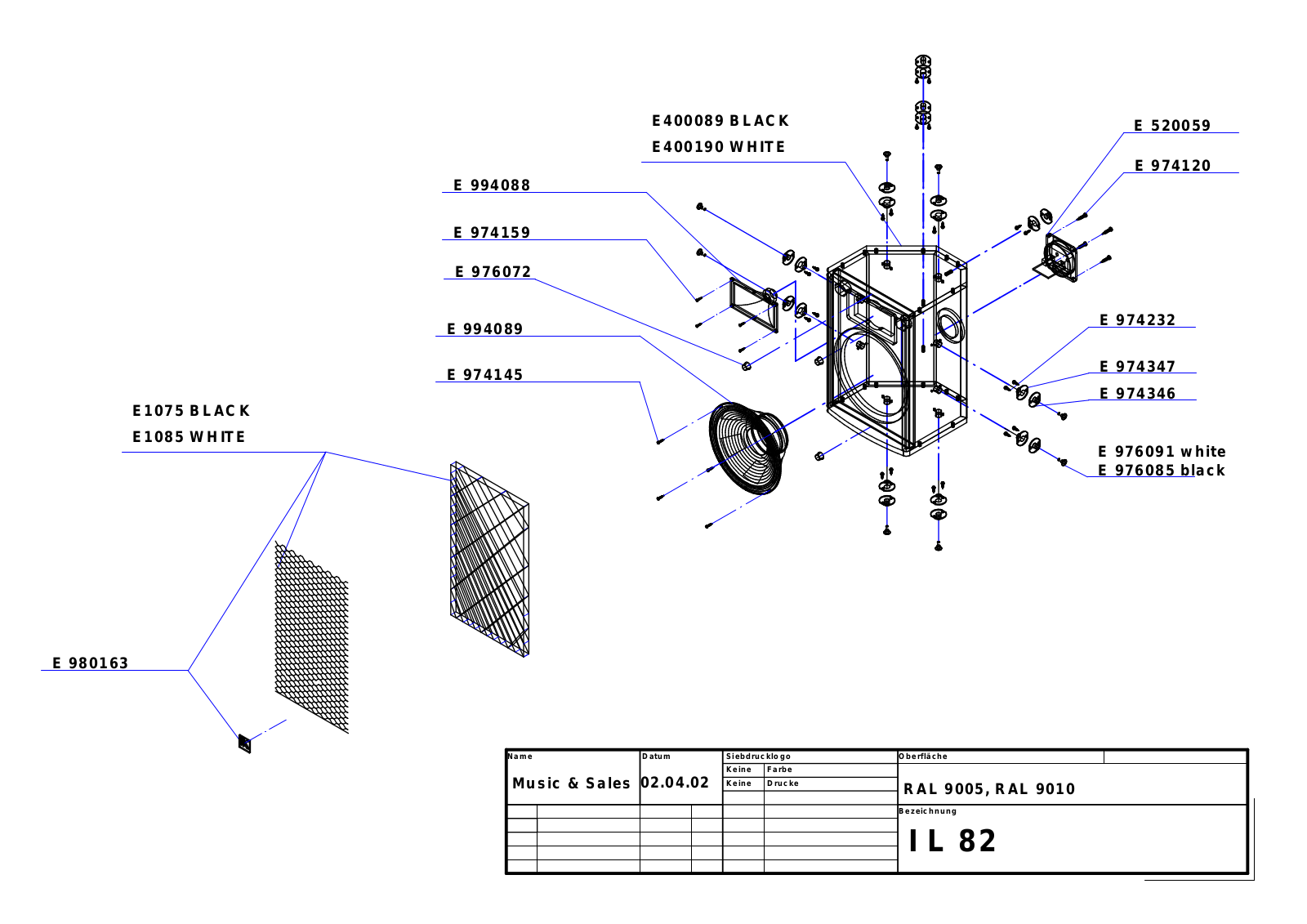

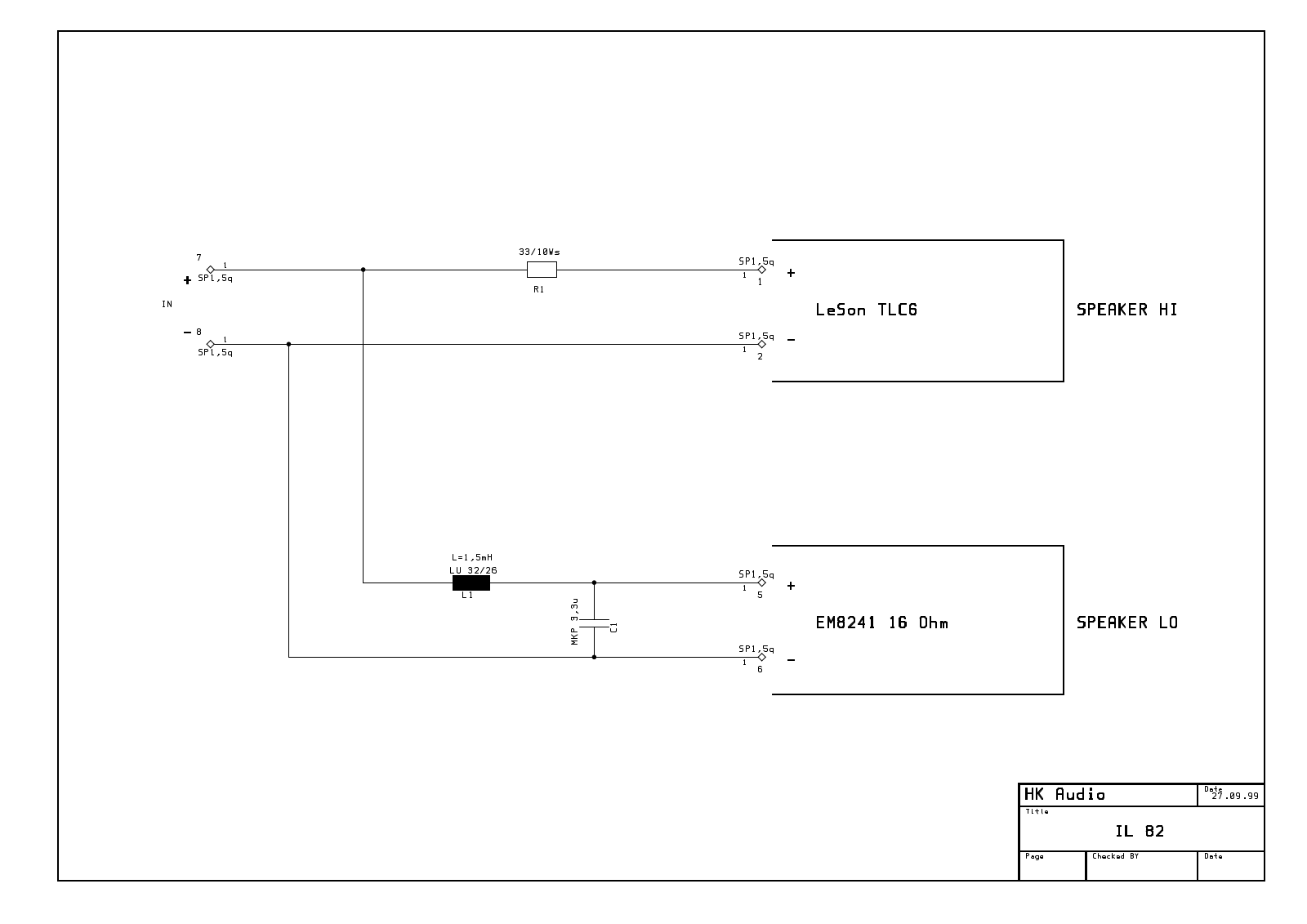

Hughes Kettner il82 schematic

E 994088

E 974159

E 976072

E400089 BLAC K
E400190 WHITE

E 520059

E 974120

E 980163

E1075 B LACK
E1085 W HITE

E 994089

E 974145

E 974232

E 974347
E 974346

E 976091 w hite
E 976085 black

A

A

U

U

D
D

I
I

O

O

Nam e

Music & Sales

Datum

02.04.02

Sieb druck logo
Keine

Farbe

Keine

Drucke

Oberfläche

RAL 9005, R AL 9010

Bez eich nung

I L 82

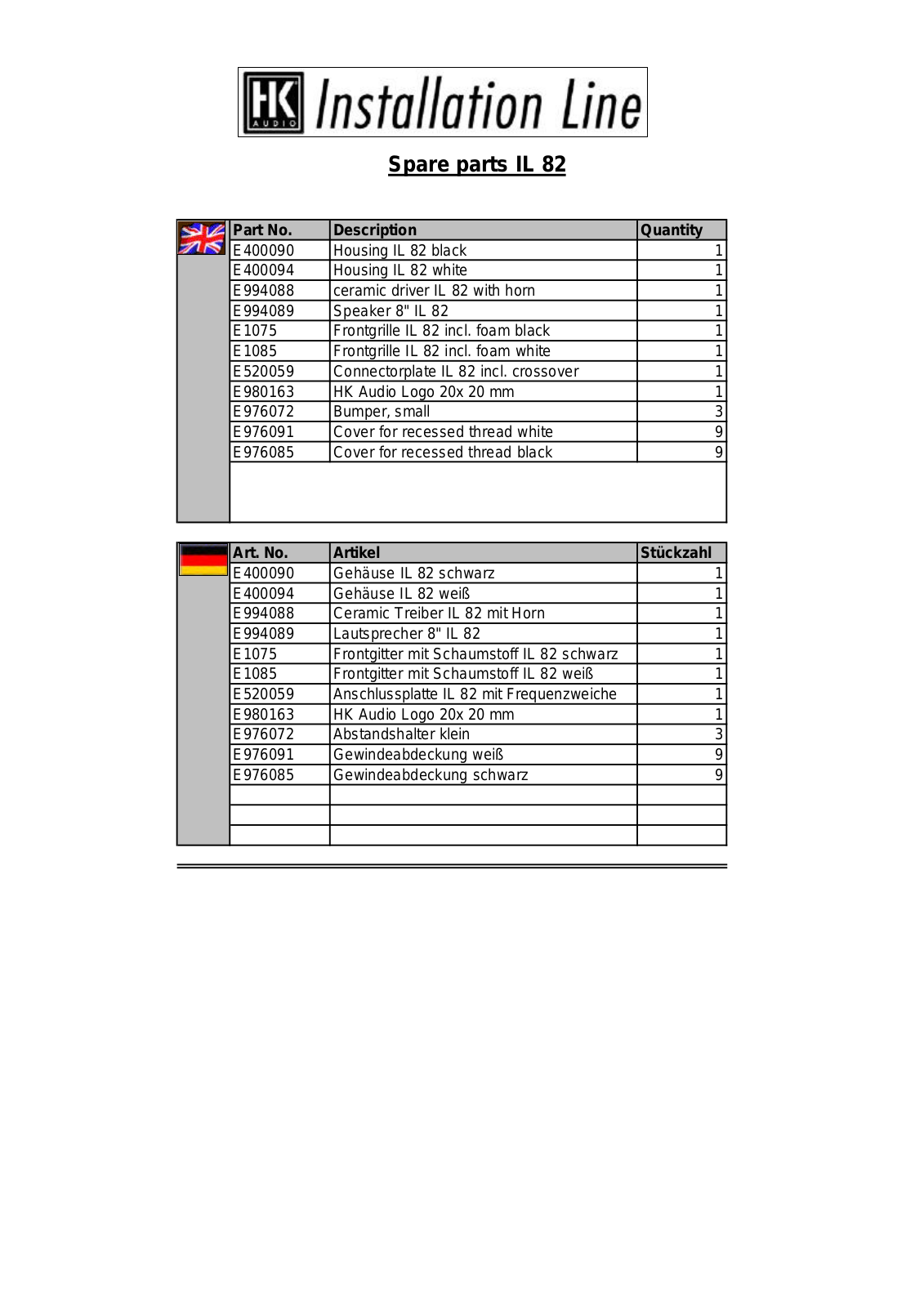

Spare parts IL 82

Part No. Description Quantity

E400090 Housing IL 82 black 1
E400094 Housing IL 82 white 1
E994088 ceramic driver IL 82 with horn 1
E994089 Speaker 8" IL 82 1
E1075 Frontgrille IL 82 incl. foam black 1
E1085 Frontgrille IL 82 incl. foam white 1
E520059 Connectorplate IL 82 incl. crossover 1
E980163 HK Audio Logo 20x 20 mm 1
E976072 Bumper, small 3
E976091 Cover for recessed thread white 9
E976085 Cover for recessed thread black 9

Art. No. Artikel Stückzahl

E400090 Gehäuse IL 82 schwarz 1
E400094 Gehäuse IL 82 weiß 1
E994088 Ceramic Treiber IL 82 mit Horn 1
E994089 Lautsprecher 8" IL 82 1
E1075 Frontgitter mit Schaumstoff IL 82 schwarz 1
E1085 Frontgitter mit Schaumstoff IL 82 weiß 1
E520059 Anschlussplatte IL 82 mit Frequenzweiche 1
E980163 HK Audio Logo 20x 20 mm 1
E976072 Abstandshalter klein 3
E976091 Gewindeabdeckung weiß 9
E976085 Gewindeabdeckung schwarz 9
