1
12/04 P/N 21473501
A Company
Toll-Free Customer Service Number for U.S.: 1-800-558-5234
http://www.huffysports.com
© COPYRIGHT 2004 by HUFFY SPORTS

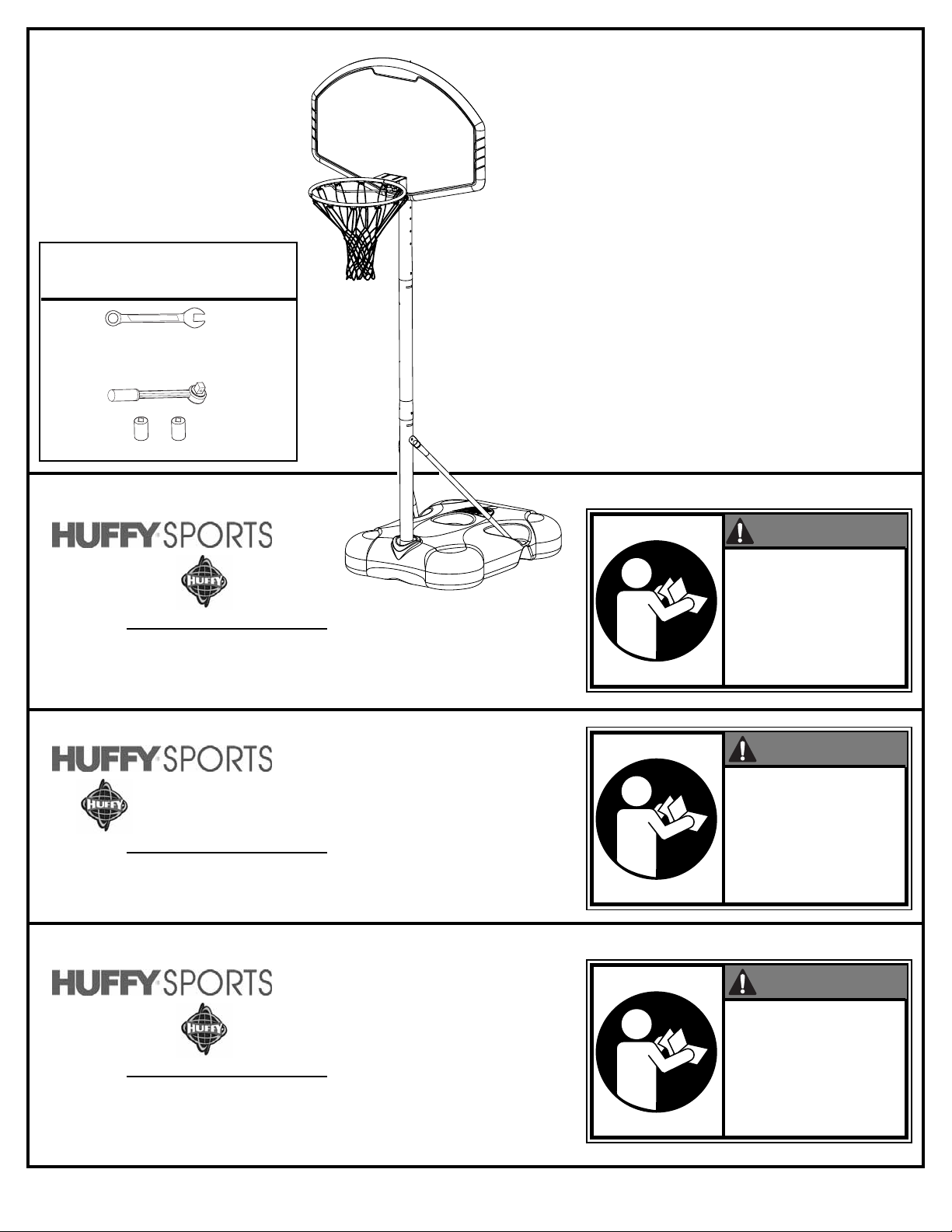

Youth Basketball System
Owner's Manual
READ AND UNDERSTAND
OPERATOR'S MANUAL
BEFORE USING THIS UNIT.
FAILURE TO FOLLOW
OPERATING
INSTRUCTIONS COULD
RESULT IN INJURY OR
DAMAGE TO PROPERTY.
WARNING!
Write Model Number
From Box Here:
REQUIRED TOOLS
AND MATERIALS:
• (2 each) Wrenches and/or
Socket Wrenches and
Sockets.
1/2" 9/16"
1/2" 9/16"
AND/OR
2
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
IMPORTANT!
Remove all contents from boxes.
Be sure to check inside pole sections;
hardware and additional parts are packed inside.
NOTICE TO ASSEMBLERS
ALL Huffy Sports basketball Systems, including those used for DISPLAYS, MUST be assembled and
ballasted with sand or water according to instructions. Failure to follow instructions could result in
SERIOUS INJURY. It is NOT acceptable to devise a makeshift weight system.
SAFETY INSTRUCTIONS
FAILURE TO FOLLOW THESE SAFETY INSTRUCTIONS MAY RESULT IN SERIOUS INJURY
AND/OR PROPERTY DAMAGE AND WILL VOID WARRANTY.
Owner must ensure that all players know and follow these rules for safe operation of the system.
To ensure safety, do not attempt to assemble this system without following the instructions carefully. Proper
and complete assembly, use, and supervision is essential for proper operation and to reduce the risk of
accident or injury. A high probability of serious injury exists if this system is not installed, maintained, and
operated properly.
• Check base regularly for leakage. Slow leaks could cause the system to tip over
unexpectedly
• Seat the pole sections properly (if applicable). Failure to do so could allow the pole
sections to separate during play and/or during transport of the system.
• Climate, corrosion or misuse could result in system failure.
• If technical assistance is required, contact Huffy Sports.
Most injuries are caused by misuse and/or not following instructions.
Use caution when using this unit.
12/04 P/N 21473501
3
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
PARTS LIST
Item Qty. Part No. Description
1 1 20664903 Tank (Black)
2 1 908130 Top Pole Section
3 1 908133 Middle Pole Section with Label
4 1 908132 Bottom Pole Section
5 1 203220 Nut, Ny-Lock, 5/16-18
6 1 Net
7 1 20378701 Cap
8 3 203223 Bolt, Carriage, 3/8-16 x 1" Long
9 1 203617 Tank Cap
10 1 203740 Bolt, Hex, 5/16-18 x 2.63" Long
11 2 201344 Knob, Plastic, 3-sided
12 1 Rim
13 12* 201219 Smart Clip, Net Holder
14 1 908134 Backboard Mounting Bracket
15 1 908129 Rim Bracket
16 2 203739 Bolt, Carriage 5/16-18 x 3.25" Long
17 4 203218 Washer, Flat, 5/16
18 1 203027 Washer, Flat, 3/4" O.D.
19 1 203679 Bolt, Hex, 3/8-16 x 2" Long
20 3 203100 Nut, Flange, 5/16-18
21 1 900454 Strut, Left
22 1 900255 Strut, Right
* YOU MAY HAVE EXTRA PARTS WITH THIS MODEL.
4
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
WARNING
FAILURE TO FOLLOW THESE WARNINGS MAY RESULT
IN SERIOUS INJURY AND/OR PROPERTY DAMAGE.
Owner must ensure that all players know and follow
these rules for safe operation of the system.
• DO NOT HANG on the rim or any part of the system
including backboard, support braces or net.
• During play, especially when performing dunk type
activities, keep player's face away from the backboard, rim
and net. Serious injury could occur if teeth/face come in
contact with backboard, rim or net.
• Do not slide , climb, shake or play on base and/or pole.
• After assembly is complete , fill system completely with
water or sand. Never leave system
in an upright position
without filling base with weight, as
system may tip over
causing injuries.
• When adjusting height or moving system, keep hands and
fingers away from moving parts.
• Do not allow children to move or adjust system.
• During play, do not wear jewelry (rings, watches, necklaces,
etc.). Objects may entangle in net.
• Surface beneath the base must be smooth and free of
gravel or other sharp objects. Punctures cause leakage and
could cause system to tip over.
• Keep organic material away from pole base. Grass, litter,
etc. could cause corrosion and/or deterioration.
• Check pole system for signs of corrosion (rust, pitting,
chipping) and repaint with exterior enamel paint. If rust has
penetrated through the steel anywhere, replace pole
immediately.
• Check system before each use for proper ballast, loose
hardware, excessive wear and signs of corrosion and
repair
before use.
•
Check system before each use for instability.
• Do not use system during windy and/or severe weather
conditions; system may tip over. Place system in the
storage position and/or in an area protected from the wind
and free from personal property and/or overhead wires.
• Never play on damaged equipment.
• See instruction manual for proper installation and
maintenance.
• When moving system, use caution to keep mechanism from
shifting.
• Keep pole top covered with cap at all times.
• Do not allow water in tank to freez e . During sub-freezing
weather add non-toxic antifreeze, sand or empty tank
completely and store. (Do not use salt.)
• Use extreme caution if placing system on sloped surface .
System may tip over more easily.
203782 07/04
In the U.S.:1-800-558-5234 and Canada: 1-800-284-8339
For Europe: 00 055 85234 (Sweden: 009 555 85234).
For Australia: 1-800-632 792
HEIGHT ADJUSTMENT
Rest unit on support table. Remove adjustment knobs (A)
and carriage bolts (B) to extend or retract backboard and rim.
Height adjustment from 4-1/2' - 6-1/2'.
WARNING
Backboard
may rotate during
height adjustment.
A
B
WARNING
Do not adjust height of system
in upright position. System must
be in down position to adjust
204178 05/04
12/04 P/N 21473501
5
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
PARTS IDENTIFIER- Hardware is actual size
PARTS IDENTIFIER- Not actual size
Item #14-Qty (1)
Item # 8 - Qty (3)
Item # 13 - Qty (12) *
Item #10- Qty (1)
Item #16-Qty (2)
Item # 5 - Qty (1)
Item # 17 - Qty (4)
Item # 18 - Qty (1)
Item #15-Qty (1)
Item # 20 - Qty (3)
Item #19- Qty (1)
#11-Qty [2]
6
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
Get to know the basic parts of your basketball system.....
FRONT
TOP POLE
BACK
MIDDLE POLE
RIM
BOTTOM POLE
STRUTS
ELEVATOR
ASSEMBLY
BACKBOARD
BASE
12/04 P/N 21473501
7
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
1.
Correctly identify each pole section. Poles have an identification sticker
that will be used as a reference point in the next step.
3
2
4
TOP MIDDLE BOTTOM
Reference Stickers
8
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
2.
IMPORTANT!
ONCE POLE SECTIONS ARE POUNDED TOGETHER- THEY CANNOT BE TAKEN APART
3
2
4
TOP
MIDDLE
BOTTOM
alignment mark
alignment mark
Align poles using alignment marks. First, pound top and
middle poles together by bouncing them on a scrap piece of
wood on the ground as shown in FIG B. until they no longer
move toward pole identification stickers. THEN add bottom
pole section and pound together in the same way.
middle pole
IDENTIFICATION
STICKER
middle pole
IDENTIFICATION
STICKER
3-3/4"
1-1/4"
THE IDENTIFICATION STICKER IS
LOCATED 3-3/4" FROM THE END OF
THE POLE. WHEN PROPERLY
POUNDED TOGETHER, THE POLE
SECTIONS SHOULD HAVE A 2-1/2"
MINIMUM OVERLAP, LEAVING 1-1/4"
BETWEEN THE OVERLAPPING POLE
AND THE IDENTIFICATION STICKER.
CAUTION!
FIG B.
scrap wood
(Not Supplied)
12/04 P/N 21473501
9
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
Attach pole assembly to tank as shown. Secure pole assembly to tank by turning
the pole assembly clockwise as shown.
3.
FIG B
18
19
4
CAREFULLY TIPPING THE
SYSTEM FORWARD WILL
ALLOW EASIER ACCESS
TO UNDERSIDE OF BASE
NOTE:
TWO PEOPLE REQUIRED
FOR THIS PROCEDURE.
FAILURE TO FOLLOW THIS
WARNING COULD RESULT IN
SERIOUS INJURY AND/OR
PROPERTY DAMAGE.
WARNING!
IMPORTANT!:
NOTE ORIENTATION
10
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
5.
Rotate struts down and bend struts outward to line up with holes on base as shown.
Secure free ends of tank struts to tank with carriage bolt (8), and nut (20) as shown.
Repeat for other side.
17
22
1
17
21
5
10
Secure tank struts (21 & 22) to pole.
TIGHTEN BOLT (10) IN
LOCK NUT (5) UNTIL
FLUSH (EVEN) WITH LOCK
NUT’S OUTER EDGE.
FAILURE TO FOLLOW
THIS WARNING COULD
RESULT IN SERIOUS
INJURY AND/OR
PROPERTY DAMAGE.
WARNING!
4.
8
20
17
12/04 P/N 21473501
11
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
Pole bracket will need to be lightly pressed into backboard ribbing. Be sure to press
completely into place. Attach rim to backboard and pole bracket (14) with nut (20),
reinforcement bracket (15), and carriage bolt (8) as shown. Tighten nut completely.
PRESS BRACKET (14)
INTO PLACE HERE
SAWHORSE OR SUPPORT TABLE
8
15
14
6.
Carefully tip unit forward and slide
backboard assembly onto pole as shown.
BOARD STYLE
MAY VARY
NOTE:
12
20
12
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
7
9
7.
8.
Attach board assembly to pole with carriage
bolts (16) and knobs (11) as shown. Install pole
cap (7) as shown.
Place assembled unit in desired location. Fill tank completely with water (14 gallons/53
liters) or sand (approx. 170 lb./77 kg) and snap tank cap (9) in place.
ADD ONE GALLONS (3.78
LITERS) OF NON-TOXIC
ANTIFREEZE IN SUBFREEZING CLIMATES.
CAUTION!
16
11
16
11
12/04 P/N 21473501
13
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
Attach net clips to rim as shown.
CLIP “ARM”
CLIP “BODY”
Insert one “arm” of clip into ram as shown. Twist “body” of clip slightly so
that second “arm” slides over the top of the first “arm” as shown.
Push in direction indicated by arrows.
Push second “arm” back and into ram as shown.
Twist “body” of clip slightly again to spread “arms” of clip.
Clip “arms” must be flat and touching edge to edge as shown, not
overlapping.
AA
BB
CC
13
13
9.
USE OF THIS PRODUCT
WITHOUT PROPER
INSTALLATION OF SMART
CLIPS®, OR WHEN ALL SMART
CLIPS®ARE NOT PRESENT
COULD RESULT IN BODILY
HARM. BE SURE TO FOLLOW
DIRECTIONS CAREFULLY.
WARNING!
14
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
Install net.
Insert net into bottom of clip as shown.
SIDE VIEW
Twist net until it snaps into position.
Net must be centered through clip.
NET
NETCLIP
SIDE VIEW
NET
NETCLIP
10.
6
12/04 P/N 21473501
15
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
11.
Maximum rim height is 6.5 feet.
6.5 feet
(1.98 m)
204178 05/04
HEIGHT ADJUSTMENT
A
WARNING
Backboard
may rotate during
height adjustment.
B
WARNING
Do not adjust height of system
in upright position. System must
be in down position to adjust
Rest unit on support table. Remove adjustment knobs (A)
and carriage bolts (B) to extend or retract backboard and rim.
Height adjustment from 4-1/2' - 6-1/2'.
FAILURE TO FOLLOW THESE WARNINGS MAY RESULT
IN SERIOUS INJURY AND/OR PROPERTY DAMAGE.
Owner must ensure that all players know and follow
these rules for safe operation of the system.
• DO NOTHANG on the rim or any par t of the system
including backboard, support braces or net.
• During play, especially when performing dunk type
activities, keep player's face away from the backboard, rim
and net. Serious injury could occur if teeth/face come in
contact with backboard, rim or net.
• Do not slide, climb, shake or play on base and/or pole.
• After assembly is complete, fill system completely with
water or sand. Never leave system
in an upright position
without filling base with weight, as
system may tip over
causing injuries.
• When adjusting height or moving system, keep hands and
fingers away from moving parts.
• Do not allow children to move or adjust system.
• During play, do not wear jewelry (rings, watches, necklaces,
etc.). Objects may entangle in net.
• Surface beneath the base must be smooth and free of
gravel or other sharp objects. Punctures cause leakage and
could cause system to tip over.
• Keep organic material away from pole base. Grass, litter,
etc. could cause corrosion and/or deterioration.
• Check pole system for signs of corrosion (rust, pitting,
chipping) and repaint with exterior enamel paint. If rust has
penetrated through the steel anywhere, replace pole
immediately.
• Check system before each use for proper ballast, loose
hardware, excessive wear and signs corrosion and repair
before use.
•
Check system before each use for instability.
• Do not use system during windy and/or severe weather
conditions; system may tip over. Place system in the
storage position and/or in an area protected from the wind
and free from personal property and/or overhead wires.
• Never play on damaged equipment.
• See instruction manual for proper installation and
maintenance.
• When moving system, use caution to keep mechanism from
shifting.
• Keep pole top covered with cap at all times.
• Do not allow water in tank to freeze. During sub-freezing
weather add non-toxic antifreeze, sand or empty tank
completely and store. (Do not use salt.)
• Use extreme caution if placing system on sloped surface.
System may tip over more easily.
203782 05/04
In the U.S.:1-800-558-5234 and Canada: 1-800-284-8339
WARNING
READ AND UNDERSTAND
FAILURE TO FOLLOW
OPERATING
INSTRUCTIONS COULD
RESULT IN INJURY OR
DAMAGE TO PROPERTY.
WARNING!
16
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
Une société
Numéro sans frais du service clientèle (États-Unis) : 1-800-558-5234
http://www.huffysports.com
FRANÇAIS
ESPAÑOL
DEUTSCH
Modèle no
Ein -Unternehmen.
Gebührenfreie Kundendienstnummer für Anrufer in den USA: 1-800-558-5234
http://www.huffysports.com
Modell-Nr.
Una compañía
Número telefónico gratuito de servicio al cliente en EE. UU.: 1-800-558-5234
http://www.huffysportss.com
Modelo N.º
LISEZ LE MODE D'EMPLOI
AVANT D'UTILISER CE
SYSTÈME
SOUS PEINE D'ENCOURIR
DES BLESSURES OU DES
DÉGÂTS MATÉRIELS.
Avertissement
DAS BENUTZERHANDBUCH
VOR GEBRAUCH DIESES
PRODUKTS SORGFÄLTIG
DURCHLESEN.
EIN MISSACHTEN DIESER
BETRIEBSANLEITUNG KANN
VERLETZUNGEN ODER
SACHSCHÄDEN ZUR FOLGE
HABEN.
Warnung
LEA Y ENTIENDA EL MANUAL
DEL OPERADOR ANTES DE
USAR ESTA UNIDAD.
SI NO SE SIGUEN LAS
INSTRUCCIONES DE
OPERACIÓN SE PODRÍA
OCASIONAR UNA LESIÓN O
DAÑOS A LA PROPIEDAD.OR
DAMAGE TO PROPERTY.
¡Advertencia!
OUTILS ET MATÉRIEL REQUIS:
BENÖTIGTE WERKZEUGE UND MATERIALIEN:
HERRAMIENTAS Y MATERIALES REQUERIDOS:
1/2" 9/16"
1/2" 9/16"
AND/OR
12/04 P/N 21473501
17
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
IMPORTANT!
Videz entièrement les boîtes.
Veillez à vérifier l'intérieur des sections de poteau.
La quincaillerie et des pièces supplémentaires sont emballées à l'intérieur.
¡IMPORTANTE!
Saque todo el contenido de las cajas.
Asegúrese de revisar el interior de las secciones del poste.
Ahí se han empacado herraje y piezas adicionales.
WICHTIG!
Die Kartons vollständig auspacken.
Den Hohlraum in den Stangenteilen inspizieren.
Dort sind Befestigungs- und andere Kleinteile verpackt.
AVIS AUX PERSONNES CHARGÉES DU MONTAGE
TOUS les systèmes de basket-ball Huffy Sports, y compris ceux utilisés en EXPOSITION, DOIVENT être
assemblés et lestés de sable ou d'eau, selon les instructions. Suivez ces instructions sous peine d'encourir
des BLESSURES GRAVES. Il est INACCEPTABLE de composer un système de lestage de fortune.
HINWEIS FÜR DIE PERSONEN, DIE DEN ZUSAMMENBAU DURCHFÜHREN
ALLE Basketballsysteme von Huffy Sports, einschließlich der zu Demonstrationszwecken benutzten
Systeme, müssen gemäß der Montageanleitung zusammengebaut und mit Sand oder Wasser beschwert
werden. Ein Missachten dieser Anleitung kann SCHWERE VERLETZUNGEN zur Folge haben. Zum
Beschweren darf NICHT zu irgendwelchen Notbehelfsmaßnahmen gegriffen werden.
AVISO PARA LAS PERSONAS QUE REALIZAN EL MONTAJE
TODOS los sistemas de baloncesto de Huffy Sports, inclusive los usados para EXHIBICIÓN, DEBEN estar
montados y equilibrados con arena o agua, de acuerdo con las instrucciones. Si se ignoran estas
instrucciones se podría ocasionar una LESIÓN GRAVE. NO es aceptable improvisar un sistema de pesas
provisional.
18
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
SICHERHEITSHINWEISE
EIN MISSACHTEN DIESER SICHERHEITSHINWEISE KANN ZU SCHWEREN VERLETZUNGEN
UND/ODER SACHSCHÄDEN FÜHREN UND MACHT DIE GARANTIE UNWIRKSAM..
Der Eigentümer muss sicherstellen, dass alle Spieler diese Regeln für einen sicheren Betrieb des Systems kennen und befolgen.
Aus Sicherheitsgründen darf dieses System nur unter sorgfältiger Beachtung der Anleitung
zusammengebaut werden. Eine ordnungsgemäße und vollständige Montage, Verwendung und Aufsicht ist
für den richtigen Betrieb und zur Reduzierung des Unfall- oder Verletzungsrisikos absolut erforderlich. Bei
einer unsachgemäßen Installation und Wartung und bei einem falschen Betrieb dieses Systems besteht ein
hohes Risiko schwerer Verletzungen.
o Den Sockel regelmäßig auf Leckstellen untersuchen. Langsam austretende Füllmittel können ein
unerwartetes Umkippen des Systems verursachen.
o Die einzelnen Stangenteile richtig zusammenfügen (falls anwendbar). Andernfalls können sich
die Stangenteile beim Spielbetrieb und/oder während des Transports des Systems voneinander
lösen.
o Klimatische Bedingungen, Korrosion oder Fehlgebrauch kann zu Systemdefekten führen.
o Technische Unterstützung kann direkt von Huffy Sports angefordert werden.
Die meisten Verletzungen werden durch einen Fehlgebrauch bzw. ein Missachten der
Anleitungen verursacht. Bei der Verwendung dieses Geräts vorsichtig vorgehen.
¡INSTRUCCIONES DE SEGURIDAD!
EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES DE SEGURIDAD PUEDE DAR COMO
RESULTADO LESIONES GRAVES, DAÑOS MATERIALES Y ANULARÁ LA GARANTÍA..
El propietario debe asegurarse de que todos los jugadores conozcan y obedezcan estas reglas para la operación segura del sistema.
Por su seguridad, no intente montar este sistema sin seguir cuidadosamente las instrucciones. Es esencial
el montaje completo, y el uso y la supervisión adecuados para la operación correcta del sistema y para
reducir el riesgo de accidentes o lesiones. Existe una alta probabilidad de sufrir lesiones graves si este
sistema no se instala, mantiene y opera adecuadamente.
o Revise regularmente la base para detectar fugas. Las fugas lentas podrían causar que
el sistema se cayera inesperadamente
o Asiente correctamente las secciones del poste (si aplica). Si no lo hace, las secciones
del poste podrían separarse durante el juego y/o durante el transporte del sistema.
o El clima, la corrosión y el mal uso podrían ocasionar la falla del sistema.
o Si requiere asistencia técnica, comuníquese con Huffy Sports.
La mayoría de las lesiones son causadas por el uso inadecuado y/o por el incumplimiento de las instrucciones.
Tenga cuidado cuando use esta unidad.
CONSIGNES DE SÉCURITÉ !
SUIVEZ CES CONSIGNES DE SÉCURITÉ SOUS PEINE DE PROVOQUER DES BLESSURES
GRAVES, DES DÉGÂTS MATÉRIELS ET L'ANNULATION DE LA GARANTIE.
Le propriétaire doit s'assurer que tous les joueurs connaissent et suivent ces règles d'utilisation sûre du système.
Par mesure de sécurité, n'essayez pas de monter ce système sans suivre scrupuleusement les instructions.
Un montage, une utilisation et une supervision corrects et complets sont indispensables à un bon
fonctionnement et à la réduction des risques d'accident ou de blessure. Des blessures graves sont très
probables si le système n'est pas installé, entretenu et utilisé correctement.
o Vérifiez régulièrement le socle pour vous assurer qu'il ne fuit pas. Les petites fuites
risquent d'entraîner le basculement intempestif du système.
o Emboîtez correctement les sections de poteau (le cas échéant). Elles risquent sinon
de se déboîter en cours de jeu et/ou de transport du système.
o Les conditions climatiques, la corrosion ou une mauvaise utilisation risquent de
provoquer la panne du système.
o Pour toute assistance technique, contactez Huffy Sports.
La plupart des blessures sont causées par une mauvaise utilisation et/ou le non-
respect des instructions. Soyez prudent lorsque vous utilisez ce système.
12/04 P/N 21473501
19
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
LISTE DES PIÈCES
TEILELISTE
LISTA DE PIEZAS
LégendeQuantité No de réf. Description
1 1 20664903 Réservoir (noir)
2 1 908130 Section de poteau supérieure
3 1 908133 Section de poteau centrale avec étiquette
4 1 908132 Section de poteau inférieure
5 1 203220 Contre-écrou en nylon, 5/16-18
6 1 Filet
7 1 20378701 Capuchon
8 3 203223 Boulon ordinaire, 3/8-16 x 1 (long.)
9 1 203617 Bouchon de réservoir
10 1 203740 Boulon, tête à six pans, 5/16-18 x 2.63" (long.)
11 2 201344 Bouton en plastique
12 1 Cerceau
13 12* 208219 Pince, fixation de filet (noire)
14 1 908134 Support de panneau
15 1 908129 Support de Cerceau
16 2 203739 Boulon ordinaire, 5/16-18 x 3.25" (long.)
17 4 203218 Rondelle, 5/16
18 1 203027 Rondelle, 3/4" D.E.
19 1 203679 Boulon, tête à six pans, 3/8-16 x 2" (long.)
20 3 203100 Contre-écrou, 5/16-18
21 1 900454 Contrefiche de réservoir
22 1 900255 Contrefiche de réservoir
* Il est possible que vous ayez d'autres pièces avec ce modèle.
Nr. Anz. Teilenummer Beschreibung
1 1 20664903 Tank (Schwarz)
2 1 908130 Oberes Stangenteil
3 1 908133 Mittleres Stangenteil mit Schild
4 1 908132 Unteres Stangenteil
5 1 203220 Nylon-Einschraubgegenmutter, 5/16-18
6 1 Netz
7 1 20378701 Deckel
8 3 203223 Schlossschraube, 3/8-16 x 1 Länge
9 1 203617 Tankdeckel
10 1 203740 Sechskantkopfschraube, 5/16-18 x 2.63" Länge
11 2 201344 Plastikknopf
12 1 Korbrand
13 12* 208219 Netzhalteklammer (Schwarz)
14 1 908134 Korbwand-Montagehalterung
15 1 908129 Korbrand -Montagehalterung
16 2 203739 Schlossschraube, 5/16-18 x 3.25" Länge
17 4 203218 Unterlegscheibe, 5/16
18 1 203027 Unterlegscheibe, 3/4 Zoll AD
19 1 203679 Sechskantkopfschraube, 3/8-16 x 2" Länge
20 3 203100 Einschraubgegenmutter, 5/16-18
21 1 900454 Tankverstrebung
22 1 900255 Tankverstrebung
* Diesem Modell können zusätzliche Teile beigepackt sein.
Artículo Cant. Pieza N.º Descripción
1 1 20664903 Tanque (negro)
2 1 908130 Sección superior del poste
3 1 908133 Sección media del poste con etiqueta
4 1 908132 Sección inferior del poste
5 1 203220 Contratuerca, inserto de nilón, 5/16-18
6 1 Red
7 1 20378701 Tapa
8 3 203223 Perno cabeza de carro, 3/8-16 x 1 de longitud
9 1 203617 Tapa del tanque
10 1 203740 Perno, cabeza hexagonal, 5/16-18 x 2.63" de longitud
11 2 201344 Perilla, plástico
12 1 Borde
13 12* 208219 Sujetador
14 1 908134 Soporte de montaje del respaldo
15 1 908129 Soporte de Borde
16 2 203739 Perno cabeza de carro, 5/16-18 x 3.25" de longitud
17 4 203218 Arandela, 5/16
18 1 203027 Arandela, 3/4" D.E.
19 1 203679 Perno, cabeza hexagonal, 3/8-16 x 2" de longitud
20 3 203100 Contratuerca, 5/16-18
21 1 900454 Puntal del tanque
22 1 900255 Puntal del tanque
* * Puede haber piezas adicionales en este modelo.
Item
Qty. Part No. Description
1 1 20664903 Tank (Black)
2 1 908130 Top Pole Section
3 1 908133 Middle Pole Section with Label
4 1 908132 Bottom Pole Section
5 1 203220 Nut, Ny-Lock, 5/16-18
6 1 Net
7 1 20378701 Cap
8 3 203223 Bolt, Carriage, 3/8-16 x 1" Long
9 1 203617 Tank Cap
10 1 203740 Bolt, Hex, 5/16-18 x 2.63" Long
11 2 201344 Knob, Plastic, 3-sided
12 1 Rim
13 12* 201219 Smart Clip, Net Holder
14 1 908134 Backboard Mounting Bracket
15 1 908129 Rim Bracket
16 2 203739 Bolt, Carriage 5/16-18 x 3.25" Long
17 4 203218 Washer, Flat, 5/16
18 1 203027 Washer, Flat, 3/4" O.D.
19 1 203679 Bolt, Hex, 3/8-16 x 2" Long
20 3 203100 Nut, Flange, 5/16-18
21 1 900454 Strut, Left
22 1 900255 Strut, Right
* YOU MAY HAVE EXTRA PARTS WITH THIS MODEL.
20
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
WARNUNG
203782 03/04
EIN MISSACHTEN DIESER WARNUNG KANN ZU SCHWEREN
VERLETZUNGEN UND/ODER SACHSCHÄDEN FÜHREN UND
MACHT DIE GARANTIE UNWIRKSAM
Der Eigentümer muß sicherstellen, daß alle Spieler diese Regeln für einen
sicheren Betrieb des Systems kennen und befolgen.
• NICHT am Korbrand oder irgendeinem anderen Teil des Systems,
einschl. Korbwand, Stützstreben oder Netz HÄNGEN.
• Während des Spielbetriebs, besonders bei Slam-Dunk-Manövern,
müssen die Spieler ihr Gesicht von Korbwand, Korbrand und Netz
fernhalten. Der Kontakt von Zähnen/Gesicht mit der Korbwand, dem
Korbrand oder dem Netz kann schwere Verletzungen zur Folge
haben.
• Nicht auf dem Sockel und/oder der Stange herumrutschen, klettern,
daran rütteln oder damit spielen.
• Nach dem Zusammenbau das System ganz mit Wasser oder Sand
füllen und im Boden verankern. Das System niemals in aufrechter
Position stehen lassen, ohne den Sockel zu beschweren, da es
andernfalls umkippen und Verletzungen verursachen kann.
• Beim Einstellen der Höhe oder beim Transport des Systems Hände
und Finger von beweglichen Teilen fernhalten.
• Kindern sollte das Verschieben oder Einstellen des Systems nicht
gestattet werden.
• Beim Spielen keinen Schmuck (Ringe, Armbanduhren, Halsketten
usw.) tragen. Gegenstände dieser Art können sich im Netz
verfangen.
• Die Oberfläche unter dem Sockel muß glatt und frei von Kies oder
anderen scharfkantigen Gegenständen sein. Löcher können zu
Lecks und somit zu einem Umkippen des Systems führen.
• Organische Materialien vom Stangensockel fernhalten. Gras, Abfälle,
usw. können Korrosion und/oder Abbauerscheinungen verursachen.
• Das Stangensystem auf Anzeichen von Korrosion (Rost,
Narbenbildung, Abblättern) untersuchen und mit Emailaußenfarbe
neu lackieren. Wenn sich Rost an irgendeiner Stelle durch den Stahl
durchgefressen hat, ist die Stange sofort auszutauschen.
• Das System vor jeder Benutzung auf den richtigen Ballast, lose
Befestigungsteile, übermäßige Abnutzungserscheinungen und
Anzeichen von Korrosion untersuchen; vor jedem Einsatz
entsprechende Korrekturmaßnahmen bzw. Reparaturen durchführen.
• Die Stabilität des System vor jedem Gebrauch überprüfen.
• Das System nicht bei windigen und/oder unwirtlichen
Witterungsverhältnissen benutzen, da es unter diesen Umständen
umkippen kann. Das System in die Lagerposition versetzen und/oder
in einen windgeschützten Bereich bringen, an dem es keine
Sachschäden verursachen kann bzw. wo keine Oberleitungen
vorhanden sind.
• Niemals an bzw. mit einer beschädigten Ausrüstung spielen.
• Die ordnungsgemäße Installation und Wartung ist dem
Gebrauchshandbuch zu entnehmen.
• Beim Transport des Systems darauf achten, daß sich der
Mechanismus nicht verschiebt.
• Das obere Stangenende muß jederzeit mit einer Kappe abgedeckt
sein.
• Das Wasser im Tank darf keinesfalls gefrieren. Bei Temperaturen
unter dem Nullpunkt ungiftiges Gefrierschutzmittel oder Sand
hinzufügen oder den Tank völlig entleeren und lagern. (Kein Salz
verwenden.)
• Beim Aufstellen des Systems auf einer geneigten Fläche mit großer
Vorsicht vorgehen. Das System kann unter diesen Umständen
leichter umkippen.
SI NO SE OBSERVAN ESTAS ADVERTENCIAS SE
PUEDEN OCASIONAR LESIONES GRAVES Y/O
DAÑOS MATERIALES
El propietario debe asegurarse de que todos los jugadores
onozcan y sigan estas reglas para la operación segura del istema
.
• NO SE CUELGUE del borde ni de ninguna parte del sistema, inclusive
el respaldo, abrazaderas de soporte o red.
• Durante el juego, especialmente cuando se realizan actividades de
disparo de pelota, el jugador debe mantener la cara alejada del
respaldo, borde y red. Si los dientes o la cara entran en contacto con
el respaldo, el borde o la red se podría ocasionar una lesión grave.
• No se deslice, suba, mueva ni juegue sobre la base y/o en el poste.
• Después de terminar el montaje, llene completamente el sistema con
agua o arena y fíjelo al piso. Nunca deje el sistema en una posición
vertical con la base vacía, ya que se podría ladear y causar lesiones.
• Cuando ajuste la altura o mueva el sistema, mantenga las manos y
los dedos alejados de las partes movibles.
• No permita que los niños muevan o ajusten el sistema.
• Durante el juego no use bisutería (anillos, relojes, collares, etc.) Los
objetos pueden enredarse en la red.
• La superficie debajo de la base debe estar lisa y no tener grava ni
otros objetos filosos. Las perforaciones ocasionan fugas y éstas
podrían ocasionar que el sistema se ladee.
• Mantenga el material orgánico alejado de la base del poste. El
césped, desperdicios, etc. podrían causar corrosión y/o deterioro.
• Verifique que el sistema del poste no esté corroído (oxidación,
corrosión, astillamiento) y si es así vuélvalo a pintar con pintura de
esmalte para exteriores. Si la oxidación penetró en el acero en algún
punto, reemplace inmediatamente el poste.
• Antes de usar el sistema verifique que tenga el balasto adecuado,
que la tornillería no esté floja y que no esté excesivamente
desgastado ni tenga signos de corrosión. Si presenta alguna de
estas condiciones repárelo antes de usarlo.
• Revise la estabilidad del sistema antes de usarlo.
• No use el sistema durante condiciones de mucho viento y/o
condiciones climáticas severas, el sistema se puede ladear. Coloque
el sistema en posición de almacenamiento y/o en un área protegida
del viento y alejado de la propiedad personal o cables suspendidos.
• Nunca juegue en equipo dañado.
• Consulte el manual de instrucciones para ver la instalación y
mantenimiento adecuados.
• Cuando mueva el sistema tenga cuidado de que el mecanismo no se
desplace.
• Siempre mantenga tapada la sección superior del poste.
• No permita que el agua del tanque se congele. En condiciones
climáticas bajo cero añada un anticongelante no tóxico, arena, o
vacíe completamente el tanque y almacene el sistema. (No use sal.)
• Tenga mucho cuidado si coloca el sistema en una superficie con
pendiente. El sistema se puede ladear más fácilmente.
ADVERTENCIA
203782 03/04
SUIVEZ CES AVERTISSEMENTS SOUS PEINE
DE PROVOQUER DES BLESSURES GRAVES ET/OU DES DEGATS
MATERIELS.
Le propriétaire du système doit s’assurer que tous les joueurs
connaissent et suivent ces consignes d’utilisation sûre du système.
• NE VOUS SUSPENDEZ PAS sur le cerceau ou sur toute autre
partie du système, y compris le panneau, les supports ou le filet.
• Durant le jeu, en particulier lorsque vous faites des smash,
gardez le visage à l’écart du panneau, du cerceau et du filet. Des
blessures graves sont possibles si les dents ou le visage
venaient à entrer en contact avec le panneau, le cerceau ou le
filet.
• Ne glissez et ne montez pas sur le socle et/ou le poteau, ne les
secouez pas et ne jouez pas dessus.
• Une fois le montage terminé, remplissez complètement le
système d’eau ou de sable et fixez-le au sol à l’aide du piquet. Ne
laissez jamais le système à la verticale sans avoir lesté le socle,
car il risquerait de se renverser et de causer des blessures.
• Lorsque vous réglez la hauteur ou que vous déplacez le système,
gardez les mains et les doigts à l’écart des pièces en mouvement.
• Ne laissez pas des enfants déplacer ou régler le système.
• Avant le jeu, retirez vos bijoux (bagues, montres, colliers, etc.).
Ces objets risquent de se prendre dans le filet.
• La surface sous le socle doit être lisse et sans gravier ou autres
objets pointus. Les perforations causeront des fuites et risquent
de faire basculer le système.
• Maintenez les substances organiques à l’écart du socle du
poteau. L’herbe, les déchets, etc. risquent de causer la corrosion
et/ou la détérioration du système.
• Vérifiez l’état du système (signes de corrosion comme rouille,
piqûres, écaillage) et repeignez avec de la peinture émail pour
extérieur. Si la rouille a pénétré en tout point de l’acier, remplacez
immédiatement le poteau.
• Vérifiez le système avant chaque utilisation (lest, visserie mal
serrée, usure excessive et signes de corrosion) et réparez avant
utilisation.
• Vérifiez la stabilité du système avant chaque utilisation.
• N’utilisez pas le système les jours de vent fort et/ou de tempête ;
il risque de se renverser. Placez le système en position de
stockage et/ou dans un endroit protégé du vent et à l’écart de
biens personnels et/ou de fils suspendus.
• Ne jouez jamais sur du matériel abîmé.
• Pour les instructions d’installation et d’entretien, reportez-vous
au guide fourni.
• Lorsque vous déplacez le système, soyez prudent pour empêcher
le mécanisme de se déséquilibrer.
• Maintenez le poteau bouché à tout moment.
• Ne laissez pas geler l’eau du socle. Lorsqu’il fait très froid,
ajoutez de l’antigel ou du sable, ou videz complètement le socle
et rangez-le. (N’utilisez pas de sel.)
• Soyez extrêmement prudent si vous placez le système sur une
déclivité. Le système risque de se renverser plus facilement.
AVERTISSEMENT
203782 03/04
12/04 P/N 21473501
21
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
DESCRIPTIF DES PIÈCES - La visserie est grandeur nature.
TEILESCHLÜSSEL - Die Befestigungsteile sind in ihrer tatsächlichen Größe abgebildet.
IDENTIFICADOR DE PIEZAS: El herraje aparece en su tamaño real
IDENTIFICATION DES PIÈCES - Pas à la grandeur réelle
TEILESCHLÜSSEL - Die einzelnen Teile sind nicht in ihrer tatsächlichen Größe abgebildet.
IDENTIFICADOR DE PIEZAS: Las piezas no aparecen en su tamaño real
#14-[1]
#11-[2]
CONTREFICHES
STREBEN
PUNTALES
SYSTÈME ÉLÉVATEUR
VERLÄNGERUNGSBAUGRUPPE
CONJUNTO DEL ELEVADOR
PANNEAU
KORBWAND
RESPALDO
Apprenez à connaître les composants de base de votre
système de basket-ball.....
Machen Sie sich mit den wichtigsten Teilen Ihres
Basketballsystems vertraut…
Conozca las piezas básicas de su sistema de baloncesto…
ARRIÈRE
RÜCKSEITE
PARTE POSTERIOR
SECTION DE POTEAU SUPÉRIEURE
OBERES STANGENTEIL
SECCIÓN SUPERIOR DEL POSTE
SECTION DE POTEAU CENTRALE
MITTLERES STANGENTEIL
SECCIÓN MEDIA DEL POSTE
CERCEAU
KORBRAND
BORDE
SECTION DE POTEAU INFÉRIEURE
UNTERES STANGENTEIL
SECCIÓN INFERIOR DEL POSTE
SOCLE
BASE
BASE
AVANT
VORDERSEITE
PARTE FRONTAL
# 13 - (12) *
# 8 - (3)
#10- (1)
#16- (2)
# 5 - (1)
# 17 - (4)
# 18 - (1)
Item #15- (1)
# 20 - (3)
#19- (1)
22
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
1.
• Identifiez correctement chaque section de poteau. Les poteaux ont une étiquette
d'identification qui servira de point de repère à l'étape suivante.
• Jedes Stangenteil richtig identifizieren. Die Stangenteile sind mit Aufklebern markiert, die als
Orientierungshilfe für den nächsten Schritt dienen.
• Identifique correctamente cada sección del poste. Los postes tienen una calcomanía de
identificación que se usará como punto de referencia en el paso siguiente.
3
2
4
Section supérieure
Oben
Parte superior
Section centrale
Mitte
Parte media
Section inférieure
Unten
Parte inferior
Etiquettes de référence
Markierungsaufkleber
Calcomanías de referencia
12/04 P/N 21473501
23
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
IMPORTANT!
UNE FOIS LES SECTIONS DE POTEAU ENTRECHOQUÉES ENSEMBLE, ELLES NE PEUVENT PLUS ÊTRE DÉMONTÉES.
WICHTIG! NACH DEM ZUSAMMENSTAUCHEN DER STANGENTEILE KÖNNEN DIESE NICHT MEHR VONEINANDER GETRENNT WERDEN.
¡IMPORTANTE!
UNA VEZ QUE LAS SECCIONES DEL POSTE SE HAN EMBRAGADO ENTRE SÍ, YA NO SE PODRÁN SEPARAR
3
2
Section supérieure
Oben
Parte superior
Section centrale
Mitte
Parte media
Section inférieure
Unten
Parte inferior
Repère d'alignement.
Ausrichtungsmarkierung
Marca de alineación.
Repère d'alignement.
Ausrichtungsmarkierung
Marca de alineación.
• Alignez les sections de poteau en vous basant sur les repères d'alignement. Tout
d'abord, emboîtez les sections de poteau supérieure et centrale en les entrechoquant sur
un bout de bois posé par terre, comme illustré à la figure B, jusqu'à ce qu'elles ne bougent
plus vers les étiquettes d'identification des sections. ENSUITE, ajoutez la section de
poteau inférieure et entrechoquez de la même façon.
• Die Stangen mithilfe der Markierungen korrekt ausrichten. Zuerst das obere und mittlere
Stangenteil auf einem Holzstück auf dem Boden zusammenstauchen (siehe Abb. B), bis
sie sich nicht mehr auf die Markierungsaufkleber zubewegen. DANN das untere
Stangenteil auf gleiche Weise - also durch Zusammenstauchen - anbringen.
• Alinee los postes usando las marcas de alineación. Primero embrague las secciones
superior y media del poste golpeándolas entre sí sobre un trozo de madera colocado en el
piso como se muestra en la FIG. B hasta que ya no se muevan hacia las calcomanías de
identificación del poste. LUEGO añada la sección inferior del poste y golpee las secciones
entre sí de la misma manera.
figure B
siehe Abb. B
FIG. B
Bout de bois
(non fourni)
Holzstück
(nicht im Lieferumfang
enthalten)
Trozo de madera
(No se suministra)
middle pole
ÉTIQUETTE D'IDENTIFICATION
MARKIERUNGSAUFKLEBER
CALCOMANÍAS DE
IDENTIFICACIÓN
middle pole
ÉTIQUETTE
D'IDENTIFICATION
MARKIERUNGSAUFKLEBER
CALCOMANÍAS DE
IDENTIFICACIÓN
3,18 cm
(1-1/4")
2.
Repère d'alignement
Ausrichtungsmarkierung
Marca de alineación.
4
Trou.
Loch
Orificio.
L'ÉTIQUETTE D'IDENTIFICATION SE SITUE À 9,53 (33/4") CM DE L'EXTRÉMITÉ DU POTEAU.
LORSQU'ELLES SONT CORRECTEMENT EMBOÎTÉES
LES UNES DANS LES AUTRES, LES SECTIONS DE
POTEAU DOIVENT SE CHEVAUCHER DE 6,35 CM (21/2") MINIMUM, EN LAISSANT 3,18 CM (1-1/4") ENTRE
LA SECTION QUI CHEVAUCHE ET L'ETIQUETTE
D'IDENTIFICATION.
DER MARKIERUNGSAUFKLEBER BEFINDET SICH
CA. 9,53 CM (3-3/4") VOM STANGENENDE. WENN DIE
STANGENTEILE RICHTIG ZUSAMMENGESTAUCHT
WURDEN, SOLLTEN SIE UM MINDESTENS 6,35 CM
(2-1/2") ÜBERLAPPEN. DER ABSTAND ZWISCHEN
DEM ÜBERLAPPENDEN STANGENTEIL UND DEM
MARKIERUNGSAUFKLEBER SOLLTE ALSO 3,18 CM
(1-1/4") BETRAGEN.
LA CALCOMANÍA DE IDENTIFICACIÓN ESTÁ
COLOCADA A 9,53 CM (3-3/4") DEL EXTREMO DEL
POSTE. CUANDO ESTÁN ADECUADAMENTE
EMBRAGADAS, LAS SECCIONES DEL POSTE DEBEN
TENER UN TRASLAPE MÍNIMO DE 6,35 CM (2-1/2"),
DEJANDO 3,18 CM (1-1/4") ENTRE EL POSTE
TRASLAPADO Y LA CALCOMANÍA DE
IDENTIFICACIÓN.
ATTENTION !
VORSICHT!
¡PRECAUCIÓN!
9,53 cm
(3-1/2")
24
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
Attachez l'ensemble du poteau au réservoir, comme
illustré. Fixez le poteau sur le réservoir en tournant le
poteau dans le sens des aiguilles d'une montre,
comme illustré.
Den Stangenaufbau wie gezeigt an der Tankbaugruppe
befestigen. Den Stangenaufbau wie gezeigt durch
Rechtsdrehen am Tank und an der befestigen.
Instale el conjunto del poste en el conjunto del tanque
como se muestra. Asegure el conjunto del poste en el
tanque girando hacia la derecha el conjunto del poste.
3.
Il est obligatoire de s'y prendre à deux pour cette
procédure. SUIVEZ CET AVERTISSEMENT SOUS
PEINE D'ENCOURIR DES BLESSURES GRAVES
ET/OU DES DÉGÂTS MATÉRIELS.
Dieses Schritt muss von zwei Personen ausgeführt
werden. EIN MISSACHTEN DIESER WARNUNG
KANN ZU SCHWEREN VERLETZUNGEN
UND/ODER SACHSCHÄDEN FÜHREN.
Se requieren dos personas para realizar este
procedimiento. SI NO SE OBSERVA ESTA
ADVERTENCIA SE PODRÍA OCASIONAR UNA
lesión GRAVE Y/O DAÑOS A LA PROPIEDAD.
AVERTISSEMENT !
WARNUNG!
¡ADVERTENCIA!
BASCULEZ AVEC PRÉCAUTION LE SYSTÈME VERS L'AVANT POUR FACILITER L'ACCÈS
AU DESSOUS DU SOCLE.
DURCH VORSICHTIGES KIPPEN DES SYSTEMS NACH VORNE WIRD DIE
SOCKELUNTERSEITE LEICHTER ZUGÄNGLICH.
SI SE INCLINA CUIDADOSAMENTE EL SISTEMA HACIA ADELANTE SE FACILITARÁ EL
ACCESO A LA PARTE INFERIOR DE LA BASE
REMARQUE:
HINWEIS:
NOTA:
18
19
4
figure B / Abb. B / FIG B
IMPORTANT!
WICHTIG!
¡IMPORTANTE!
NOTEZ
L'ORIENTATION.
DIE KORREKTE
AUSRICHTUNG
BEACHTEN.
NOTE LA
ORIENTACIÓN.
12/04 P/N 21473501
25
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
5.
17
22
1
17
21
5
10
4.
• Tournez les contrefiches vers le bas et courbez
les contrefiches vers l'extérieur pour les aligner
sur les trous du socle, comme illustré. Fixez les
extrémités libres des contrefiches sur le réservoir
avec le boulon ordinaire (8), la rondelle (17) et le
bouton (20), comme illustré. Faites de même de
l'autre côté.
• Die Streben wie gezeigt nach unten klappen und
nach außen biegen, damit sie mit den Löchern am
Sockel zur Deckung kommen. Die unbefestigten
Enden der Sockelverstrebungen mit der
Schlossschraube (8), der Unterlegscheibe (17)
und dem Drehknopf (20) wie gezeigt am Tank
befestigen. Das gleiche Verfahren auf der anderen
Seite durchführen.
Gire los puntales hacia abajo y dóblelos hacia
fuera para alinearlos con los orificios de la base
como se muestra. Asegure los extremos libres de
los puntales del tanque el en tanque con el perno
cabeza de carro (8), arandela (17) y perilla (20)
como se muestra. Repita el procedimiento en el
otro lado.
Fixez les contrefiches du réservoir (21 & 22) au poteau.
Die Tankverstrebungen (21 & 22) an der Stange
befestigen.
Asegure los puntales del tanque (21 & 22) en el poste.
AVERTISSEMENT !
WARNUNG!
¡ADVERTENCIA!
8
20
17
AVERTISSEMENT : SERREZ LE BOULON (10)
DANS LE CONTRE-ÉCROU (5) JUSQU'À CE QU'IL
SE TROUVE AU MÊME NIVEAU QUE LE BORD
EXTÉRIEUR DU CONTRE-ÉCROU.
SOUS PEINE D'ENCOURIR DES BLESSURES OU
DES DÉGÂTS MATÉRIELS.
WARNUNG: DIE SCHRAUBE (10) IN DER
GEGENMUTTER (5) SO WEIT ANZIEHEN, BIS SIE
BÜNDIG MIT DER AUSSENKANTE DER
GEGENMUTTER ABSCHLIESST.
EIN MISSACHTEN DIESER
BETRIEBSANLEITUNG KANN
VERLETZUNGEN ODER
SACHSCHÄDEN ZUR FOLGE
HABEN.
ADVERTENCIA: APRIETE EL PERNO (10) EN LA
CONTRATUERCA (5) HASTA QUE QUEDE AL RAS
(PAREJO) CON EL BORDE EXTERIOR DE LA
CONTRATUERCA.
SI NO SE SIGUEN LAS
INSTRUCCIONES DE OPERACIÓN SE PODRÍA
OCASIONAR UNA LESIÓN O DAÑOS A LA
PROPIEDAD.OR DAMAGE TO PROPERTY.
26
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
Vous devrez appuyer légèrement sur le support de poteau pour l'insérer dans les crans du
panneau. Veillez à l'enfoncer complètement en position. Attachez le cerceau au panneau et le
support de poteau (14) avec le bouton (20), le support de renforcement (15) et le boulon ordinaire
(8), comme illustré. Serrez le bouton à fond.
Die Stangenhalterung muss mit leichtem Druck in die Korbwandriffelung eingepresst werden. Die
Halterung fest andrücken. Den Korbrand wie gezeigt mit dem Drehknopf (20), der
Verstärkungshalterung (15) und der Schlossschraube (8) an der Korbwand und der
Stangenhalterung (14) befestigen. Den Drehknopf fest anziehen.
Será necesario que el soporte del poste se presione ligeramente contra los rebordes del respaldo.
Asegúrese de presionarlo completamente en su lugar. Instale el borde en el respaldo y el soporte
del poste (14) con la perilla (20), el soporte de refuerzo (15) y el perno cabeza de carro (8) como
se muestra. Apriete completamente la perilla.
CHEVALET DE SCIAGE OU TABLE
SÄGEBOCK ODER STÜTZTISCH
CABALLETE O MESA DE APOYO
8
20
15
14
6.
Basculez l'ensemble avec précaution vers l'avant et glissez le panneau sur le poteau, comme illustré.
Die Vorrichtung vorsichtig nach vorne kippen und die Korbwandbaugruppe wie gezeigt auf die Stange
schieben.
Incline cuidadosamente la unidad hacia adelante y deslice el conjunto del respaldo en el poste como se
muestra.
ENFONCEZ LE SUPPORT
(14) EN POSITION ICI
DIE HALTERUNG (14) HIER
ANDRÜCKEN.
PRESIONE EL SOPORTE
(14) EN SU LUGAR AQUÍ
12
12/04 P/N 21473501
27
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
7.
Attachez le panneau au poteau avec les boulons
ordinaires (16) et les boutons (11), comme illustré.
Placez le capuchon (7) sur le poteau, comme
illustré.
Den Korbwandaufbau wie gezeigt mit den
Schlossschrauben (16) und Drehknöpfen (11) an
der Stange befestigen. Die Stangenkappe (7) wie
gezeigt aufsetzen.
Instale el conjunto del tablero en el poste con los
pernos cabeza de carro (16) y las perillas (11)
como se muestra. Instale la tapa del poste (7)
como se muestra.
8.
Placez l'ensemble à l'emplacement de votre choix. Remplissez le réservoir d'eau (53
litres / 14 gallons) ou de sable (77 kg / 170 lb.) et fermez avec le bouchon (9).
Die zusammengebaute Vorrichtung an den gewünschten Aufstellungsort bringen. Den
Tank mit Wasser (53 l [14 gal]) oder Sand (77 kg [170 lbs]) füllen und den Tankdeckel
(9) aufschnappen lassen.
Coloque la unidad montada en la ubicación deseada. Llene el tanque con agua (53
litros/14 galones) o con arena (77 kg/170 libras) y conecte a presión la tapa del tanque
(9) en su lugar.
AJOUTEZ 3,78 LITRES (1 GALLONS)
D'ANTIGEL NON TOXIQUE EN
PRÉVISION DE TEMPÉRATURES EN
DESSOUS DE 0.
DEN TANK MIT 3,78 L (1 GAL) EINES
UNGIFTIGEN
GEFRIERSCHUTZMITTELS FÜLLEN,
UM IN KLIMAZONEN MIT
FROSTTEMPERATUREN EIN
GEFRIEREN ZU VERHINDERN.
AÑADA 3.78 LITROS (UNO GALONES)
DE ANTICONGELANTE NO TÓXICO SI
EL CLIMA ALCANZA
TEMPERATURAS DE
CONGELAMIENTO.
ATTENTION !
VORSICHT!
¡PRECAUCIÓN!
9
7
16
11
16
11
28
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
Attachez les pinces de filet au cerceau, comme illustré.
Die Netzhalteklammern wie gezeigt am Korbrand anbringen.
Instale los sujetadores de la red en el borde, como se muestra.
Insérez un " bras " de la pince dans l'éperon, comme illustré. Tournez légèrement le corps
de la pince de sorte que le second bras glisse par-dessus le premier, comme illustré.
Poussez dans le sens des flèches.
Einen Arm des Clips wie gezeigt in die Spirale einsetzen. Den Hauptteil des Clips etwas
drehen, sodass der zweite Arm wie gezeigt oben über den ersten Arm geschoben werden
kann. In die durch die Pfeile angezeigte Richtung schieben.
Introduzca un "brazo" del sujetador en el accionador como se muestra. Tuerza ligeramente
el "cuerpo" del sujetador de manera que el segundo "brazo" se deslice sobre el primer
"brazo" como se muestra. Empuje hacia la dirección que indican las flechas.
Rétractez le second " bras " dans l'éperon, comme illustré.
In die durch die Pfeile angezeigte Richtung schieben.
Empuje el segundo "brazo" hacia atrás y hacia el accionador como se muestra.
Tournez légèrement le corps de la pince une nouvelle fois pour en étaler les bras.
Les bras doivent être à plat et se toucher bord à bord, comme illustré, sans se chevaucher.
Den Hauptteil des Clips noch einmal leicht drehen, um die Arme des Clips zu spreizen.
Die Arme des Clips müssen flach liegen und sich wie gezeigt an den Kanten berühren,
ohne einander zu überlappen.
Otra vez tuerza ligeramente el "cuerpo" del sujetador para abrir los "brazos" del sujetador.
Los "brazos" del sujetador deben quedar planos y tocándose de borde a borde, sin
traslaparse, como se muestra.
AA
BB
CC
13
13
9.
" BRAS " DE LA PINCE
CLIP-ARM
"BRAZO" DEL SUJETADOR
" CORPS " DE LA PINCE
CLIP-HAUPTTEIL
"CUERPO" DEL SUJETADOR
L'UTILISATION DE CE PRODUIT SANS
L'INSTALLATION CORRECTE DES SMART
CLIPS® OU EN L'ABSENCE DE CERTAINES
SMART CLIPS® EXPOSE LES JOUEURS À DES
BLESSURES. VEILLEZ À SUIVRE
SCRUPULEUSEMENT CES INSTRUCTIONS.
EIN GEBRAUCH DIESES PRODUKTS OHNE
ORDNUNGSGEMÄSS ANGEBRACHTE SMART
CLIPS® BZW. MIT FEHLENDEN SMART CLIPS®
KANN VERLETZUNGEN NACH SICH ZIEHEN.
DIE ANLEITUNG GENAU BEFOLGEN.
EL USO DE ESTE PRODUCTO SIN LA
INSTALACIÓN ADECUADA DE LOS
SUJETADORES SMART CLIP®, O LA FALTA DE
ELLOS PUEDE DAR COMO RESULTADO
DAÑOS CORPORALES. ASEGÚRESE DE
SEGUIR CUIDADOSAMENTE LAS
INSTRUCCIONES.
AVERTISSEMENT !
WARNUNG!
¡ADVERTENCIA!
12/04 P/N 21473501
29
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
Installez le filet.
Das Netz anbringen
Instale la
red.
Insérez le filet dans la base de la pince, comme illustré.
Das Netz wie gezeigt unten in den Clip stecken.
Introduzca la red en la parte inferior del sujetador como se muestra.
Tournez le filet jusqu'à ce qu'il s'enclenche en position.
Le filet doit être centré dans la pince.
Das Netz drehen, bis es einschnappt.
Das Netz muss im Clip zentriert werden.
Tuerza la red hasta que quede conectada en su posición.
La red debe quedar centrada a través del sujetador.
FILET
NETZ
RED
PINCE DE FILET
NETZHALTEKLAMMER
SUJETADOR DE LA RED
10.
VUE DE CÔTÉ
SEITENANSICHT
VISTA LATERAL
PINCE DE FILET
NETZHALTEKLAMMER
SUJETADOR DE LA RED
FILET
NETZ
RED
VUE DE CÔTÉ
SEITENANSICHT
VISTA LATERAL
6
30
P/N 21473501 12/04
Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
6.5 pieds
1,98 m
6.5 Fuß
(1,98 m)
6.5 pies
(1.98 m)
11.
La hauteur réglementaire du cerceau est de 1,98 m (6,5
pieds).
Der Korbrand wird den offiziellen Regeln gemäß in einer
Höhe von 1,98 m (6,5 Fuß) angebracht.
La altura reglamentaria del borde es de 1,98 m (6.5
pies).
Lisez le mode d'emploi
sous peine d'encourir des blessures ou des
dégâts matériels.
vor Gebrauch dieses Produkts sorgfältig
durchlesen.
Ein Missachten dieser Betriebsanleitung
kann Verletzungen oder Sachschäden zur
Folge haben.
Lea y entienda
Si no se siguen las
instrucciones de operación se podría
ocasionar una lesión o daños a la
propiedad.or damage to property.
WARNING!
HEIGHT ADJUSTMENT
Rest unit on support table. Remove adjustment knobs (A)
and carriage bolts (B) to extend or retract backboard and rim.
Height adjustment from 4-1/2' - 6-1/2'.
WARNING
Backboard
may rotate during
height adjustment.
WARNING
FAILURE TO FOLLOW THESE WARNINGS MAY RESULT
IN SERIOUS INJURY AND/OR PROPERTY DAMAGE.
Owner must ensure that all players know and follow
these rules for safe operation of the system.
• DO NOTHANG on the rim or any par t of the system
including backboard, support braces or net.
• During play, especially when performing dunk type
activities, keep player's face away from the backboard, rim
and net. Serious injury could occur if teeth/face come in
contact with backboard, rim or net.
• Do not slide, climb, shake or play on base and/or pole.
• After assembly is complete, fill system completely with
water or sand. Never leave system
without filling base with weight, as
causing injuries.
• When adjusting height or moving system, keep hands and
fingers away from moving parts.
• Do not allow children to move or adjust system.
• During play, do not wear jewelry (rings, watches, necklaces,
etc.). Objects may entangle in net.
• Surface beneath the base must be smooth and free of
gravel or other sharp objects. Punctures cause leakage and
could cause system to tip over.
• Keep organic material away from pole base. Grass, litter,
etc. could cause corrosion and/or deterioration.
• Check pole system for signs of corrosion (rust, pitting,
chipping) and repaint with exterior enamel paint. If rust has
penetrated through the steel anywhere, replace pole
immediately.
• Check system before each use for proper ballast, loose
hardware, excessive wear and signs corrosion and repair
before use.
Check system before each use for instability.
•
• Do not use system during windy and/or severe weather
conditions; system may tip over. Place system in the
storage position and/or in an area protected from the wind
and free from personal property and/or overhead wires.
• Never play on damaged equipment.
• See instruction manual for proper installation and
maintenance.
• When moving system, use caution to keep mechanism from
shifting.
• Keep pole top covered with cap at all times.
• Do not allow water in tank to freeze. During sub-freezing
weather add non-toxic antifreeze, sand or empty tank
completely and store. (Do not use salt.)
• Use extreme caution if placing system on sloped surface.
System may tip over more easily.
A
B
WARNING
Do not adjust height of system
in upright position. System mu
be in down position to adjust
in an upright position
system may tip over
In the U.S.:1-800-558-5234 and Canada: 1-800-284-8339
203782 05/04
Loading...
