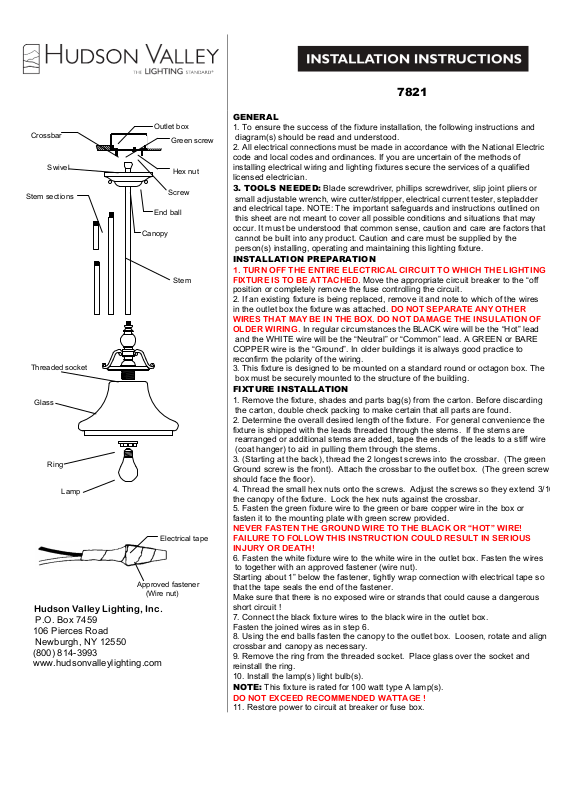

Page 1
7821
Hudson Valley Lighting, Inc.
P.O. Box 7459
106 Pierces Road
Newburgh, NY 12550
(800) 814-3993
www.hudsonvalleylighting.com
GENERAL
1. To ensure the success of the fixture installation, the following instructions and
diagram(s) should be read and understood.
2. All electrical connections must be made in accordance with the National Electric
code and local codes and ordinances. If you are uncertain of the methods of
installing electrical wiring and lighting fixtures secure the services of a qualified
licensed electrician.
3. TOOLS NEEDED: Blade screwdriver, phillips screwdriver, slip joint pliers or
small adjustable wrench, wire cutter/stripper, electrical current tester, stepladder
and electrical tape. NOTE: The important safeguards and instructions outlined on
this sheet are not meant to cover all possible conditions and situations that may
occur. It must be understood that common sense, caution and care are factors that
cannot be built into any product. Caution and care must be supplied by the
person(s) installing, operating and maintaining this lighting fixture.
INSTALLATION PREPARATION
1. TURN OFF THE ENTIRE ELECTRICAL CIRCUIT TO WHICH THE LIGHTING
FIXTURE IS TO BE ATTACHED. Move the appropriate circuit breaker to the “off
position or completely remove the fuse controlling the circuit.
2. If an existing fixture is being replaced, remove it and note to which of the wires
in the outlet box the fixture was attached. DO NOT SEPARATE ANY OTHER
WIRES THAT MAY BE IN THE BOX. DO NOT DAMAGE THE INSULATION OF
OLDER WIRING. In regular circumstances the BLACK wire will be the “Hot” lead
and the WHITE wire will be the “Neutral” or “Common” lead. A GREEN or BARE
COPPER wire is the “Ground”. In older buildings it is always good practice to
reconfirm the polarity of the wiring.
3. This fixture is designed to be mounted on a standard round or octagon box. The
box must be securely mounted to the structure of the building.
FIXTURE INSTALLATION
1. Remove the fixture, shades and parts bag(s) from the carton. Before discarding
the carton, double check packing to make certain that all parts are found.
2. Determine the overall desired length of the fixture. For general convenience the
fixture is shipped with the leads threaded through the stems. If the stems are
rearranged or additional stems are added, tape the ends of the leads to a stiff wire
(coat hanger) to aid in pulling them through the stems.
3. (Starting at the back), thread the 2 longest screws into the crossbar. (The green
Ground screw is the front). Attach the crossbar to the outlet box. (The green screw shoud
should face the floor).
4. Thread the small hex nuts onto the screws. Adjust the screws so they extend 3/16” beyond
the canopy of the fixture. Lock the hex nuts against the crossbar.
5. Fasten the green fixture wire to the green or bare copper wire in the box or
fasten it to the mounting plate with green screw provided.
NEVER FASTEN THE GROUND WIRE TO THE BLACK OR “HOT” WIRE!
FAILURE TO FOLLOW THIS INSTRUCTION COULD RESULT IN SERIOUS
INJURY OR DEATH!
6. Fasten the white fixture wire to the white wire in the outlet box. Fasten the wires
to together with an approved fastener (wire nut).
Starting about 1” below the fastener, tightly wrap connection with electrical tape so
that the tape seals the end of the fastener.
Make sure that there is no exposed wire or strands that could cause a dangerous
short circuit !
7. Connect the black fixture wires to the black wire in the outlet box.
Fasten the joined wires as in step 6.
8. Using the end balls fasten the canopy to the outlet box. Loosen, rotate and align the
crossbar and canopy as necessary.
9. Remove the ring from the threaded socket. Place glass over the socket and
reinstall the ring.
10. Install the lamp(s) light bulb(s).
NOTE: This fixture is rated for 100 watt type A lamp(s).
DO NOT EXCEED RECOMMENDED WATTAGE !
11. Restore power to circuit at breaker or fuse box.

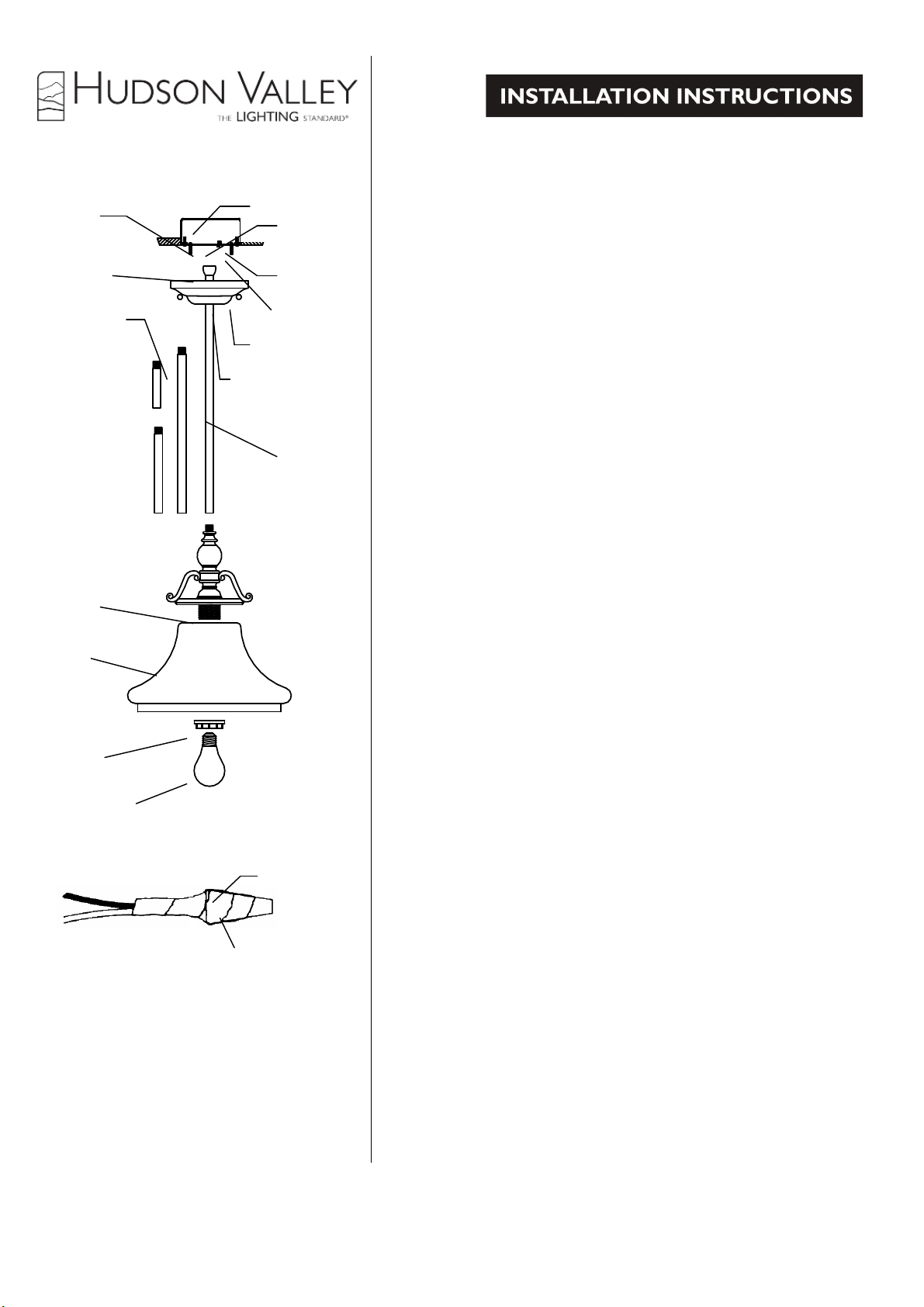

Outlet box
Green screw
Hex nut
Screw
End ball
Canopy
Stem
Crossbar
Swivel
Stem sections
Threaded socket
Glass
Ring
Lamp
Electrical tape
Approved fastener
(Wire nut)
Page 2
INSTRUÇÕES DE INSTALAÇÃO
7821
Hudson Valley Lighting, Inc.
P.O. Box 7459
106 Pierces Road
Newburgh, NY 12550
(800) 814-3993
www.hudsonvalleylighting.com
GERAL
1. Para garantir o êxito da instalação do dispositivo elétrico, as instruções a seguir e
diagrama (s) deve ser lido e compreendido.
2. Todas as ligações eléctricas devem ser feitas em conformidade com o elétrico nacional
código e códigos locais e ordenanças. Se você não tiver certeza dos métodos de
Instalar fiação elétrica e equipamentos de iluminação assegurar os serviços de um qualificado
licenciado eletricista.
3. Ferramentas PRECISAVA: Chave de fenda de lâmina, chave de fenda phillips, alicates conjunta de
deslizamento ou
pequena chave inglesa ajustável, arame cortador/stripper, testador de corrente elétrica, escada
e fita isolante. Nota: As salvaguardas importantes e instruções descritas em
Esta folha não se destinam a cobrir todas as condições possíveis e situações que podem
ocorrem. Deve ser entendido que o senso comum, cuidado e cuidados são fatores que
não pode ser construída em qualquer produto. Cautela e cuidados devem ser fornecidos pelo
pessoa (s) instalar, operar e manter este aparelho de iluminação.
PREPARAÇÃO PARA INSTALAÇÃO
1. DESLIGUE O CIRCUITO ELÉCTRICO TODO PARA QUE A ILUMINAÇÃO
ACESSÓRIO É PARA SER ANEXADO. Mover o disjuntor apropriado para o "fora
posição ou remover completamente o fusível controlando o circuito.
2. Se um dispositivo elétrico existente está sendo substituído, remova-o e Observe que os fios
na caixa de saída do dispositivo elétrico foi anexado. NÃO SEPARAR QUALQUER OUTRO
FIOS QUE PODEM SER EM CAIXA. NÃO DANIFIQUE O ISOLAMENTO DE
FIAÇÃO MAIS VELHA. Em circunstâncias normais, o fio preto será a liderança "Quente"
e o fio branco vai ser "Neutro" ou "Comum" chumbo. Um verde ou BARE
Fio de cobre é o "terreno". Em edifícios mais antigos é sempre recomendável
Reconfirme a polaridade de fiação.
3. Este dispositivo elétrico é projetado para ser montado em uma caixa redonda ou octagon padrão. O
caixa deve ser montada de forma segura para a estrutura do edifício.
INSTALAÇÃO DE DISPOSITIVO ELÉTRICO
1. Remova o dispositivo elétrico, tons e partes substituida a embalagem. Antes de descartar
a embalagem, verifique de embalagem para certifique-se que todas as peças são encontradas.
2. Determine o comprimento desejado de suporte. Para conveniência geral a
fixação é fornecida com os fios enfiados através as hastes. Se as hastes são
hastes rearranjadas ou adicionais são adicionadas, as extremidades de leva a um fio duro de fita
(cabide) para ajudar a puxá-los através de hastes.
3. (Iniciando na parte de trás), parafusos mais longos thread a 2 em cima da barra. (A verde
Parafuso do solo é a frente). Anexe a barra transversal para a caixa de saída. (O parafuso verde deviam
deve enfrentar o chão).
4. As pequenas porcas hexadecimais para os parafusos de thread. Ajuste os parafusos para que eles
estendem 3/16 "Além do dossel de suporte. Porcas hex contra a trave.
5. Prenda o fio verde acessório para o fio de cobre verde ou nua na caixa ou
Prenda-a placa de montagem com parafuso verde fornecido.
NUNCA PRENDA O FIO DE TERRA PARA O PRETO OU FIO "QUENTE"!
NÃO SEGUIR ESTA INSTRUÇÃO PODE RESULTAR EM GRAVES
LESÃO OU MORTE!
6. Prenda o fio branco acessório para o fio branco na caixa de saída. Prender os fios
para juntamente com um fixador aprovado (porca de fio).
Firmemente iniciando cerca de 1 "abaixo o fixador, quebrar a conexão com fita isolante tão
que a fita sela o fim do fixador.
Certifique-se de que não há fios expostos ou vertentes que poderiam causar um perigoso
curto-circuito!
7. Conecte os fios preto acessório para o fio preto na caixa de saída.
Prenda os fios ingressou como na etapa 6.
8. Usando as bolas final aperte o dossel da caixa de saída. Solte, girar e alinhar a trave e dossel
conforme necessário.
9. Remova o anel do soquete encadeado. Coloque o vidro sobre o soquete e
Reinstale o anel.
10. Instale o light bulb(s) de lâmpada (s).
Nota: Este acessório é classificado por tipo de 100 watts uma lâmpada (s).
NÃO SUPERIOR A POTÊNCIA RECOMENDADA!
11. Restaure a energia ao circuito no disjuntor ou fusível caixa.

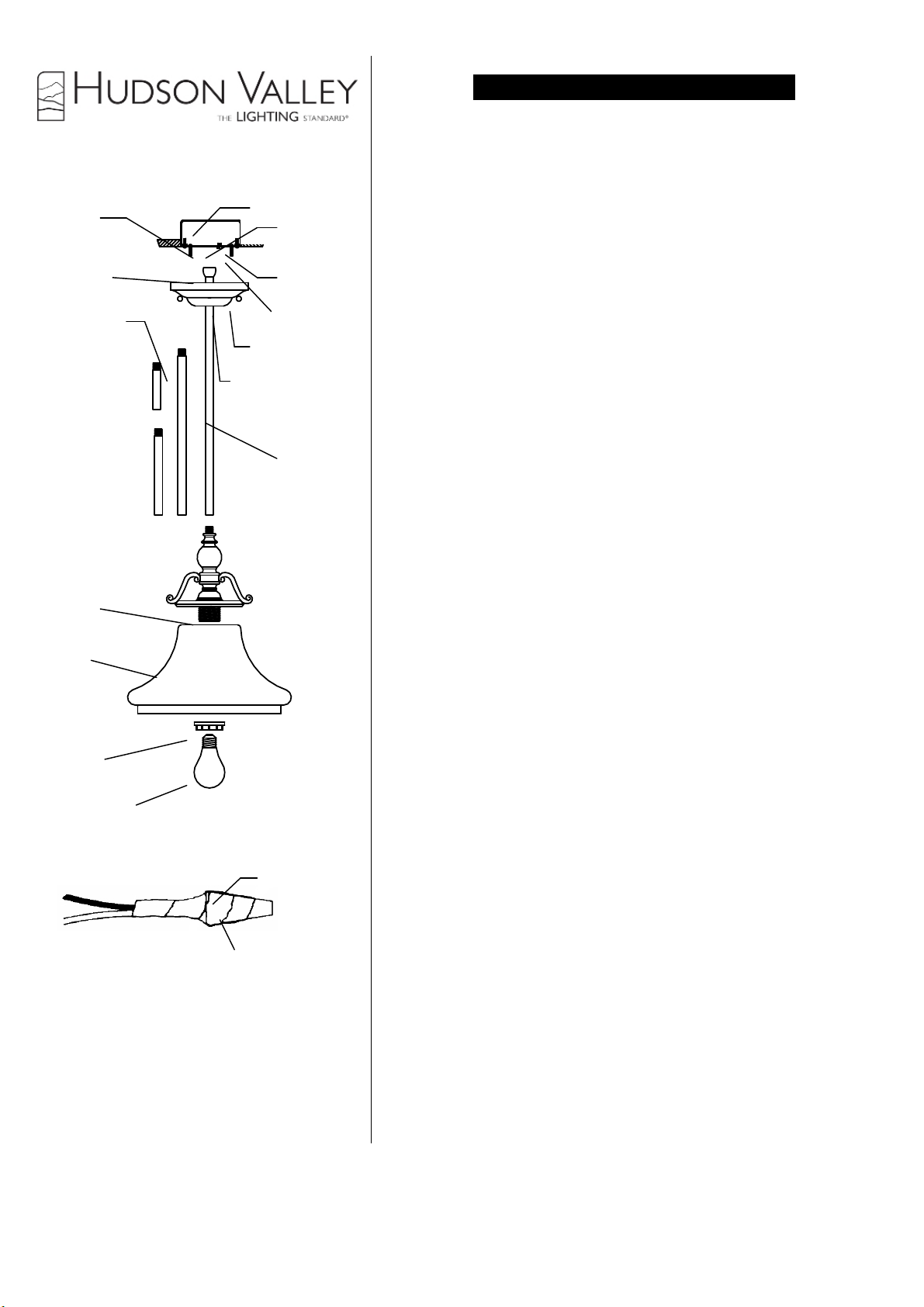

CAIXA DE SAÍDA
PARAFUSO
HEX
PORCA
PARAFUSO
BOLA FINA
DOSSEL
TRONC
O
TRAVE
GIRO
SEÇÕES DE
SEGMENTACAO
VIDRO
ANEL
LAMPADA
FITA ISOLANTE
FIXADOR
APROVADO
