DE
aUfBaU- UND BEDIENUNGSaNLEITUNG
HERZLICHEN GLÜCKWUNSCH ZUM ERWERB DIESES PRODUKTES!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Die Bedienungsanleitung ist
fester Bestandteil des Produktes. Bewahren Sie sie deshalb genauso wie die Verpackung
für spätere Fragen sorgfältig auf. Wenn Sie das Produkt an Dritte weitergeben, geben Sie
bitte immer diese Bedienungsanleitung mit. Dieses Produkt muss von einem Erwachsenen
aufgebaut werden. Dieses Produkt ist nicht für den gewerblichen Gebrauch konstruiert.
Die Benutzung des Produktes erfordert bestimmte Fähigkeiten und Kenntnisse. Setzen
Sie es nur altersgerecht ein, und benutzen Sie das Produkt ausschließlich für seinen vorgesehenen Zweck.
TECHNISCHE SPEZIfIKaTIONEN
Artikel: HuXX
Artikelnummer: 12006, 12008, 12009
Produktgewicht: 2800 g
Maximales Nutzergewicht: 100 kg
INHaLT
1 x HuXX Casterboard
1 x Inbusschlüssel
1 x Anleitung
Andere beiliegende Teile dienen dem Transportschutz und werden für den Aufbau und den
Gebrauch des Artikels nicht benötigt.
SICHERHEITSHINWEISE
• Ihr Casterboard entspricht hohen Qualitätsansprüchen. Alle Materialien sind sorgfältig
ausgewählt und unter qualitätssichernden Maßnahmen zusammengesetzt worden, so
dass das Produkt in einem weiten Spektrum genutzt werden kann. Dennoch möchten
wir darauf hinweisen, dass ungeübte Fahrweise und unsachgemäße Handhabung
schnell zu übermäßigem Verschleiß, Beschädigung des Produktes oder Verletzungen
führen kann. Für Schäden aus diesen Handlungen können wir daher keine Gewähr
leisten.
• Anfänger auf Casterboards sollten mit einem Freund oder den Eltern üben.
• Kinder unter 8 Jahren sollten beim Casterboardfahren immer beaufsichtigt werden.
• Beim Casterboardfahren geht Sicherheit immer vor Tempo! Fahren Sie nie schneller
bergab, als Sie beim Abspringen laufen können!
• Laufen auf einem Casterboard oder darauf aufzuspringen kann gefährlich sein!
• Es ist eine Einsatzfläche zu wählen, die es erlaubt, die Fähigkeiten des Casterboard fahrens zu verbessern – das Casterboard nicht auf Bürgersteigen oder Straßen nutzen,
wo Casterboardfahrern und anderen Menschen ernste Unfälle zustoßen können.
• Casterboardfahren auf nassen oder unebenen Flächen ist zu vermeiden.
• Alles ist langsam zu erlernen, auch neue Tricks. Wird das Gleichgewicht verloren, so
sollte man nicht warten, bis man hinfällt, sondern abspringen und neu starten. Es ist
zunächst nur mäßiges Gefälle herunterzufahren. Danach sind Gefälle zu befahren, auf
denen die Geschwindigkeit nur so hoch ist, dass vom Brett abgesprungen werden
kann, ohne zu stürzen.
• Die schlimmsten Verletzungen sind Knochenbrüche, so ist zuerst zu lernen, ohne
Casterboard zu fallen (möglichst durch Abrollen).
• Vor dem Abspringen vom Casterboard ist darauf zu achten, wohin es rollen kann – es
könnte andere verletzen.
• Fahren Sie niemals ohne Hand-, Handgelenk-, Knie- und Ellenbogenschutz sowie
Helm!
• Tragen Sie beim Fahren Sportschuhe mit durchgehender, rutschhemmender Sohle!
Achten Sie darauf, dass die Sohle trocken ist!
• Benutzen Sie das Casterboard nur auf dafür geeigneten Flächen, die glatt, sauber,
trocken und möglichst frei von anderen Verkehrsteilnehmern sein sollten.
• Nehmen Sie immer Rücksicht auf andere Verkehrsteilnehmer und beachten Sie, dass
ein Casterboard kein Fahrzeug im Sinne der Straßenverkehrsordnung ist. Fahren Sie
nicht im öffentlichen Straßenverkehr damit.
• Bevor Sie starten: Prüfen Sie die Rollen, die Achsen und alle Verbindungselemente auf
festen Sitz.
• Passen Sie Ihre Geschwindigkeit Ihrem fahrerischen Können an.
• An Ihrem Casterboard dürfen Sie keine Veränderungen vornehmen, die die Sicherheit
beeinträchtigen könnten. Die selbsthemmende Wirkung von selbstsichernden Muttern
bzw. Lack kann nach mehrmaligem Lösen und Anziehen der Verbindungselemente
nachlassen.
• Regelmäßige Kontrolle, Wartung und Instandhaltung erhöhen die Sicherheit und
Lebensdauer Ihres Casterboardes.
• Suchen sie nach Splittern und Rissen im Brett! Beseitigen Sie sie gegebenenfalls, um
sich nicht zu verletzen.
NUTZUNGSHINWEISE
Aller Anfang ist schwer ...
... die meisten Unfälle passieren „Anfängern“ in den ersten zehn Minuten. In dieser Phase
sollte man äußerst vorsichtig sein.
faHRTECHNIK

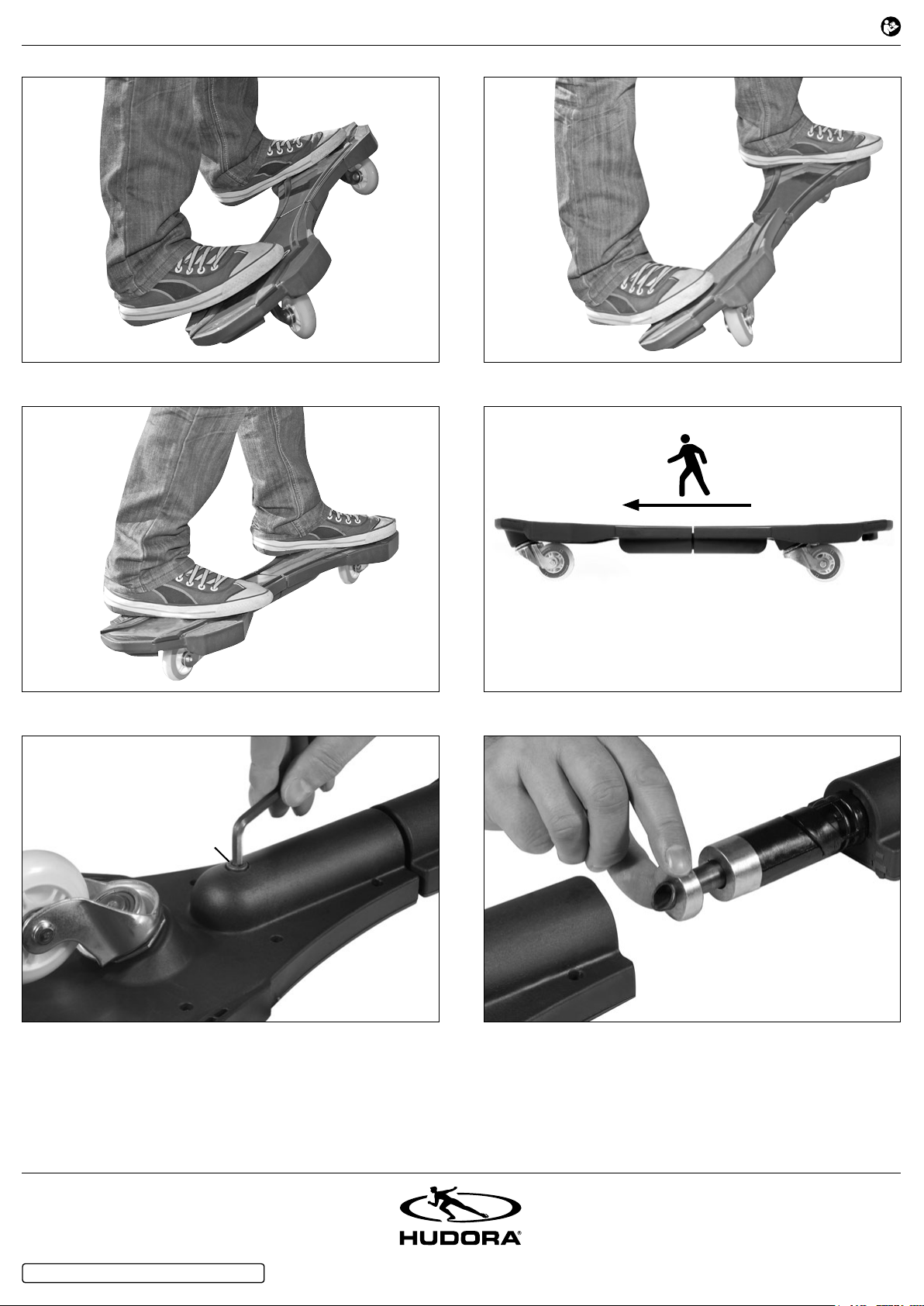

Aufsteigen
Üben Sie zu Beginn mit jemandem, der Sie bei den ersten Versuchen festhält. Da das HuXX
nur auf zwei Rollen fährt, die zudem noch 360° schwenken können, erscheint der erste
Versuch zumeist wackelig. Legen Sie das HuXX mit den Rollen nach unten vor sich auf
ebenen, glatten Boden. Das kürzere Deck ist dabei vorne und bestimmt die Fahrtrichtung.
Stellen Sie nun einen Fuß an das hintere Deck, so dass Sie es mit den Zehen auf dem
Boden festhalten (Abb. 1). Mit dem anderen Fuß drehen sie das vordere Deck in eine waagerechte Position zum Boden und stellen den Fuß leicht schräg zur Fahrtrichtung mit den
Zehen nach vorne auf Höhe der Radachse auf das Deck (Abb. 2). Bei den ersten Versuchen
sollten Sie sich an jemandem oder etwas festhalten! Stellen Sie nun den hinteren Fuß
schräg auf Höhe der Achse auf das hintere Deck (Abb. 3). Durch das Aufsteigen bekommen
sie den ersten, leichten Schwung.
Antrieb (Theorie)
Der HuXX- Antrieb beruht darauf, dass die beiden Rollen schräg zu den Decks angebracht
sind und ständig aus ihrer Ruheposition bei 0° Verdrehung zum Geradeauslauf gebracht
werden. Das passiert gegenläufig. In der Mitte zwischen den Decks sorgt der HuXX-Kompensator dafür, dass die Decks sich überhaupt gegeneinander verdrehen können und auch
wieder in die Ausgangslage zurückfinden. Durch Verlagerung des Körperschwerpunktes
nach rechts und links zur Fahrtrichtung werden die Rollen einige Grad aus der Ruheposition gebracht und über die schräge Lagerung erfolgt der Vortrieb.
Fahren (Praxis)
Das HuXX wird durch die Verlagerung des Körpergewichts vor allen Dingen aus dem Becken
bewegt. Durch kurze Twistbewegungen aus der Hüfte werden die Rollen immer wieder (nur
wenige cm) von einer Seite zur anderen bewegt. Das HuXX beschreibt dabei Schlangenlinien. Die Twistbewegungen sollten langsam beginnen und sich mehr und mehr steigern. Dabei muss ein Takt gefunden werden, um eine einheitliche Beschleunigung zu ermöglichen.
Bremsen
Am einfachsten bremst man, indem man vom HuXX steigt, bei höheren Geschwindigkeiten
springt. Man sollte dabei aber sehr vorsichtig sein, damit man mit dem HuXX niemanden
verletzt oder etwas beschädigt. Man sollte zuvor mit einer engen Kurve Fahrt herausnehmen und so das HuXX in eine ungefährliche Richtung lenken.
Torsionseinstellung
Das HuXX 2.0 verfügt über verschiedene Freiheitsgrade. Dazu kann die Torsionsachse
von 15° (Werksseitig voreingestellt) bis 360° Torsionsfreiheit eingestellt werden. Anfänger
sollten an der Torsionseinstellung nichts ändern! Wer sich bereits gut mit dem HuXX auskennt, kann die Torsionsschraube T lösen (Abb. 5) und 1 oder 2 HuXX-Discs aus der Torsionsachse entnehmen (Abb. 6). Danach die beiden Boardteile wieder zusammen stecken und
die Schraube T wieder festziehen. Je nach Anzahl von eingebauten HuXX-Discs ergibt sich
15°, 30° oder 360° Torsionsfreiheit. Jede Einstellung ermöglicht das Erlernen neuer Tricks!
WaRTUNG UND LaGERUNG
Reinigen Sie das Produkt nur mit einem Tuch oder feuchten Lappen und nicht mit speziellen
Reinigungsmitteln! Überprüfen Sie das Produkt vor und nach Gebrauch auf Schäden und
Verschleissspuren. Nehmen Sie keine baulichen Veränderungen vor! Verwenden Sie zu Ihrer
eigenen Sicherheit nur Original-Ersatzteile. Diese können Sie bei HUDORA beziehen. Sollten
Teile beschädigt sein oder scharfe Ecken und Kanten entstanden sein, darf das Produkt nicht
mehr verwendet werden! Nehmen Sie im Zweifel mit unserem Service Kontakt auf (http://
www.hudora.de/service/). Lagern Sie das Produkt an einem sicheren, witterungsgeschützten Ort, so dass es nicht beschädigt werden kann oder Personen verletzen kann.
Rollen- und Lagerwechsel
Die regelmäßige Wartung des Casterboards trägt zur Sicherheit des Gerätes bei! Prüfen
Sie die einwandfreie Funktion aller Teile daher regelmäßig. Laufrollen und Lager sind als
Zubehör erhältlich und können unabhängig voneinander gewechselt werden, wenn sie verschlissen oder abgefahren sind. Beachten Sie beim Rollenwechsel, dass die Lager aus den
alten Rollen ausgebaut und in die neuen Rollen wieder eingesetzt werden müssen. Lösen
Sie dazu die Achsmuttern, entnehmen Sie die Rolle und drücken Sie mit einem geeigneten
Werkzeug die Lager von den Rollen. Zum Einbau die Lager in die neuen Rollen einsetzen
und wieder auf die Achse setzen. Danach die Achsmutter fixieren (siehe auch Sicherheitshinweise!)! Das Casterboard ist mit Industrielagern ausgestattet, die unter hohem Druck
bei der Herstellung mit Fett gefüllt wurden. Aus diesem Grund laufen die Rollen erst bei
Belastung während der Nutzung leicht und schnell. Wie die Rollen, so sollten die Lager auch
ausgetauscht werden, wenn sie nicht mehr einwandfrei funktionieren. Man sollte sie aber
auf gar keinen Fall auseinander nehmen!
ENTSORGUNGSHINWEIS
Bitte führen Sie das Produkt am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu. Fragen beantworten die Entsorgungsunternehmen vor Ort.
SERVICE
Wir sind bemüht einwandfreie Produkte auszuliefern. Sollten trotzdem Fehler auftreten, sind
wir genauso bemüht, diese zu beheben. Deswegen erhalten Sie zahlreiche Informationen
zum Produkt, zu Ersatzteilen, Problemlösungen und verloren gegangene Aufbauanleitungen
unter http://www.hudora.de/a/Z32.
Alle Abbildungen sind Designbeispiele.
