Page 1

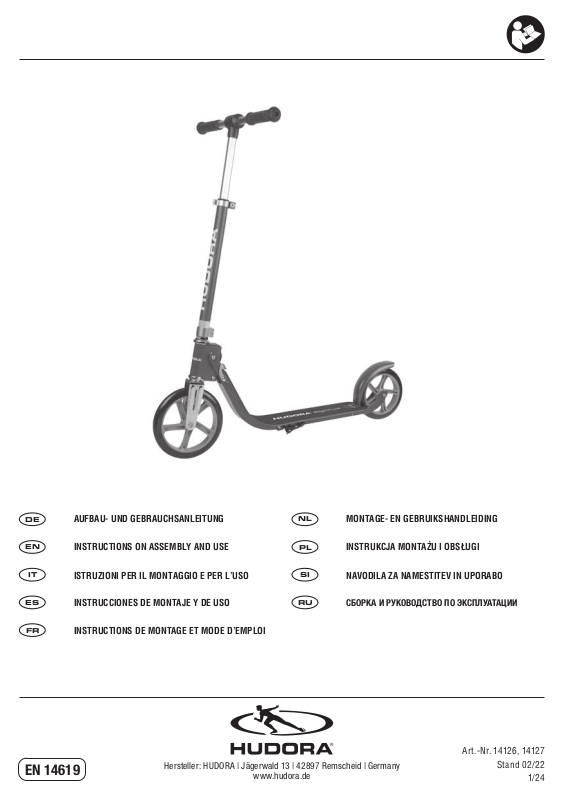

AUFBAU- UND GEBRAUCHSANLEITUNG

MONTAGE- EN GEBRUIKSHANDLEIDING

INSTRUCTIONS ON ASSEMBLY AND USE

ISTRUZIONI PER IL MONTAGGIO E PER L’USO

INSTRUCCIONES DE MONTAJE Y DE USO

INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI

EN 14619

Hersteller: HU DOR A | Jäger wald 13 | 42897 Remscheid | Germany

www.hudora.de

INSTRUKCJA MONTAŻU I OBSŁUGI

NAVODILA ZA NAMESTITEV IN UPORABO

СБОРКА И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Art.-Nr. 14126, 14127

Stand 02/22

1/24

Page 2

TEILELISTE | PARTS LIST | LISTA DEI PEZZI | LISTA DE PIEZAS | LISTE DES PIECES DETACHEES

DE EN IT ES FR

Lenkerstange

mit Gabel Trittbrett (Deck)

mit Hinterrrad

Handlebar with fork

Footboard (deck) with back wheel

Asta del manubrio con forcella

Pedana (deck) con ruota posteriore

Barra del manillar con horquilla

Reposapiés (base) con rueda trasera

Guidon avec fourche 1 x

Marchepied (plateau) avec roue arrière

3 Lenkstange Handlebar with grips Asta del manubrio Barra del manillar Guidon 1 x

4 Vorderrad Front wheel Ruota anteriore Rueda delantera Roue avant 1 x

5 Abstell-Ständer Stand Cavalletto Soporte Béquille 1 x

Hülsenschraube

M6 x 50 mm Hülsenschraube

M6 x 42 mm

Sleeve screw M6 x 50 mm

Sleeve screw M6 x 42 mm

Vite con manicotto M6 x 50 mm

Vite con manicotto M6 x 42 mm

Casquillo con rosca M6 x 50 mm

Casquillo con rosca M6 x 42 mm

Vis à douille M6 x 50 mm

Vis à douille M6 x 42 mm

8 Schraube M6 x 12 mm Bolt M6 x 12 mm Vite M6 x 12 mm Tornillo M6 x 12 mm Vis M6 x 12 mm 3 x

9 Schraube M6 x 15 mm Bolt M6 x 15 mm Vite M6 x 15 mm Tornillo M6 x 15 mm Vis M6 x 15 mm 1 x

10 Unterlegscheibe Washer Rondella Arandela Rondelle 2 x

11 Schraube M6 x 60 mm Screw M6 x 60 mm Vite M6 x 60 mm Tornillo M6 x 60 mm Vis M6 x 60 mm 1 x

12 Unterlegscheibe Washer Rondella Arandela Rondelle 1 x

Innensechskant-

schlüssel

Allen key Brugola Llave Allen Clé Allen 2 x

14 Abdeckkappe Cover cap Tappo di copertura Tapa Capuchon 1 x

1 x

DE Weitere in der Lieferung enthaltene Teile sind nicht aufgeführt und werden für den Aufbau nicht benötigt.

EN Other parts included with the package are not listed and are not required for the set-up.

IT Ulteriori componenti compresi nella fornitura non sono specicati né sono necessari per il montaggio.

ES Otras partes incluidas en el contenido no están en la lista y no son necesarias para el montaje.

FR Toutes les autres pièces éventuellement livrées ne sont pas indispensables et ne devront donc pas être utilisées.

2/24

Page 3

ONDERDELENLIJST | LISTA CZĘŚCI | SEZNAM DELOV | СПИСОК ДЕТАЛЕЙ

NL PL SI RU

1 Stuur met vork

Voetbord (dek)

met achterwiel

Drążek kierowniczy z widelcem

Stopień (pokład) z tylnym kołem

Krmilo z vilicami

Stopalna površina (paluba) z zadnjim kolesom

3 Stuur Kierownica Krmilo

Стойк а руля с вилкой

Подножка (дека) с задним колесом

Руль

1 x

4 Voorwiel Koło przednie Sprednje kolo

5 Parkeerstandaard Stojak Stojalo za odstavljanje

Hulsschroef

M6 x 50 mm Hulsschroef

M6 x 42 mm

Śruba tulejkowa M6 x 50 mm

Śruba tulejkowa M6 x 42 mm

Vijak s tulcem M6 x 50 mm

Vijak s tulcem M6 x 42 mm

8 Schroef M6 x 12 mm Śruba M6 x 12 mm Vijak M6 x 12 mm

9 Schroef M6 x 15 mm Śruba M6 x 15 mm Vijak M6 x 15 mm

10 Sluitring Podkładka Podložka

11 Schroef M6 x 60 mm Śruba M6 x 60 mm Vijak M6 x 60 mm

12 Sluitring Podkładka Podložka

13 Inbussleutel Klucz imbusowy Imbus ključ

14 Afdekkapje Osłona Pokrovček

Переднее колесо

Стояночная опора

Шуруп M6 x 50 mm

Шуруп M6 x 42 mm

Винт M6 x 12 mm

Винт M6 x 15 mm

Подкладная шайба

Винт M6 x 60 mm

Подкладная шайба

Шестигранный ключ

Колпачок

NL Verdere in de levering aanwezige delen zijn niet vermeld en zijn niet nodig voor de opbouw.

PL Inne zawarte w zestawie elementy nie są wymienione i nie są potrzebne do montażu produktu. SI Drugi deli, vključeni v dobavo, niso navedeni in niso potrebni za montažo.

Другие содержащие ся в комплекте пост авки д етали здесь не приведе ны и не тр ебуют ся для монтажа.

1 x

3 x

1 x

2 x

1 x

2 x

1 x

3/24

Page 4

8 5

4 9

4/24

Page 5

5/24

Page 6

AUFBAU- UND GEBRAUCHSANLEITUNG

HERZLICHEN GLÜCKWUNSCH ZUM ERWERB DIESES PRODUK TES!

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Die Bedienungsanleitung ist fester Bestandteil des Produktes. Bewahren Sie sie deshalb genauso wie die Verpackung für spätere Fragen sorgfältig auf. Wenn Sie das Produkt an Dritte weitergeben, geben Sie bitte immer diese Bedienungsanleitung mit. Dieses Produkt muss von einem Erwachsenen aufgebaut werden. Dieses Produkt ist ausschließlich für den privaten Gebrauch konstruiert. Dieses Produkt ist nicht für den gewerblichen Gebrauch konstruiert. Die Benutzung des Produktes erfordert bestimmte Fähigkeiten und Kenntnisse, um Verletzungen durch Stürze und Kollisionen vermeiden zu können. Setzen Sie es nur altersgerecht ein, und benutzen Sie das Produkt ausschließlich für seinen vorgesehenen Zweck.

TECHNISCHE SPEZIFIKATIONEN

Artikel: HUDOR A BigWheel® 215 (Rollengröße: 215/180 mm) Artikelnummer: 14126, 14127 Maße: ca. 88 cm Länge, Trittfläche ca. 37 x 12 cm Produktgewicht: ca. 4,1 kg Klasse: A, 100 kg maximales Nutzergewicht Zweck: Freizeitscooter zur Nutzung im öffentlichen Ver kehr, kein Spielzeug.

Wenn Sie Probleme beim Aufbau haben oder weitere Produktinformationen wünschen finden Sie alles Wissenswerte unter http:// www.hudora.de/.

INHALT

1 x Scooter (s. Teileliste auf Seite 2) | 1 x Diese Anleitung

Weitere Teile, die unter Umständen in der Lieferung enthalten sind, werden nicht benötigt.

WARNHINWEISE

• Vor einer ersten Nutzung muss dieser Scooter noch teilmontier t werden. Um Verletzungen wie Quetschungen oder Einklemmungen zu vermeiden, befolgen Sie bitte genau die Aufbauanleitung weiter unten. Stellen Sie vor der Erstnutzung sicher, dass alle Teile korrekt und fest montiert sind.

• Halten Sie kleine Kinder während des Aufbaus fern. Es besteht Erstickungsgefahr durch kleine Teile!

• Zu Ihrer eigenen Sicherheit achten Sie auf geeignete Schutz-

kleidung. Persönliche Schutzausrüstung tragen! Dazu gehört mindestens: Hand-/Handgelenk schutz, Knieschutz, Kopfschutz und Ellenbogenschutz. Den Scooter niemals ohne Schuhe be nutzen.

• Der Scooter ist nur für eine Person geeignet.

• Benutzen Sie den Scooter nur auf geeigneten Flächen, die glatt,

sauber, trocken und möglichst frei von anderen Verkehrsteil nehmern sein sollten. Meiden Sie abschüssiges Gelände. Bei Dauergebrauch kann die Bremse heiß werden! Ihr Schuh werk könnte dabei Schaden nehmen. Man sollte die Bremse vor dem Abkühlen nicht berühren.

• Nehmen Sie immer Rücksicht auf andere Menschen.

• Bevor Sie starten: Prüfen Sie alle Verbindungselemente bzw.

Verschlussteile auf Unversehrtheit und festen Sitz, wie z. B. den Klappmechanismus und die Höhenverstellung des Len kers. Die Funktion von selbstsichernden Gewinden kann nach mehrmaligem Lösen und Anziehen der Verbindungselemen te nachlassen. Prüfen Sie vor allem die Lenkeinstellung auf kor rekte Ausrichtung und Befestigung.

• Achten Sie darauf, dass der Ständer während der Fahrt sicher eingeklappt ist.

• Fahren Sie nicht bei Dämmerung, in der Nacht oder bei schlech ten Sichtverhältnissen. Fahren Sie nicht auf Fahrbahnen und in Durchgängen, sowie an Abhängen und Hügeln. Meiden Sie die Nähe von Treppen und offenen Gewässern.

• Der Scooter ist nicht für Sprünge geeignet.

• Prüfen Sie vor der Nut zung des Scooters die Einschränkung de s Einsatzbereiches durch die geltende Straßenverkehrsordnung.

• Die Benutzung des Produktes erfordert bestimmte Fähigkei ten und Kenn tnisse, um Verlet zungen dur ch Stürze u nd Kollisio nen vermeiden zu können.

• Kinder dür fen das Produkt nur unter Aufsicht von Erwachsenen nutzen.

• Achten Sie darauf, dass der Lenker während der Fahrt mit dem Logo nach vorne, bzw. den Druckknöpfen nach hinten ausge richtet ist.

AUFBAUANLEITUNG

1. Verbinden und befestigen Sie die Lenkerstange (1) und das Deck (2) mit dem mitgelieferten Schraubenset (6, 8, 10) wie in Abb. 1 gezeigt.

2. Verschrauben Sie die Lenkerstange (1/3) wie in Abb. 2 gezeigt. Stecken Sie anschließend die Abdeckkappe (14) auf die Öffnung im Gehäuse. Achten Sie auf Passgenauigkeit der Kappe. Diese sollte sich nicht leicht wieder lösen lassen.

3. Montieren Sie das Vorderrad (4) wie in Abb. 3 gezeigt. Achten Sie darauf, dass die lange Hülsenschraube (7) rechtsseitig und die kurze Schraubenseite (9) linksseitig in Fahrtrichtung montiert wird.

4. Montie ren Sie den Ab stell-St änder (5) wi e in Abb. 4 gezei gt. Der Scooter ist nun fertig montiert (Abb. 5).

UM DEN SCOOTER FAHRBEREIT ZU MACHEN, GEHEN SIE BITTE FOLGENDERMAßEN VOR

• Ziehen Sie an dem Hebel rechts oder links oberhalb des Tritt-

bretts, um den Klappmechanismus zu lösen.

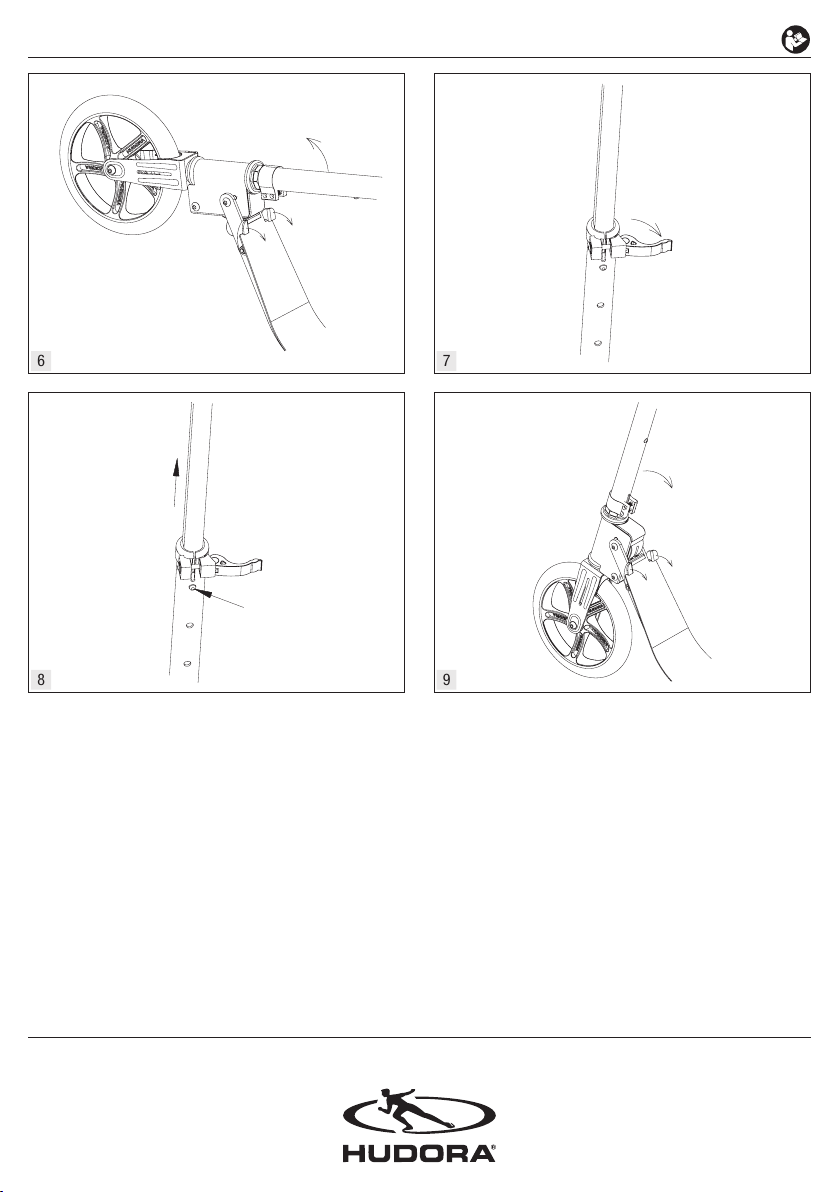

• Klappen Sie den Lenker des Scooters nach vorne bis er hörbar

einrastet (Abb. 6).

• Lösen Sie den Schnellverschluss an der Lenkerstange, indem

Sie den Hebel des Schnellverschlusses vom Lenker weg drücken, bis sich der Hebel parallel zum Lenkergriff befindet. (Abb. 7)

• Der Lenker kann in 4 Höhen arretiert werden. Ziehen Sie die

Lenkerstange so weit aus dem Lenkerschaft, bis die Lenker stange die von Ihnen gewünschte Höhe erreicht hat und der entsprechende Druckknopf eingerastet ist. (Abb. 8) Die ma ximale Auszughöhe kann aufgrund der eingebauten Siche rung nicht überschritten werden. Sollte der Lenker in der gewählten Höhe nicht fest genug sitzen, öffnen Sie den Schnellverschluss erneut und drehen Sie die gegenüberlie gende Schraube tiefer in das Gewinde, sodass die Verschluss schelle strammer an der Lenkstange anliegt. Wiederholen

6/24

Page 7

AUFBAU- UND GEBRAUCHSANLEITUNG

Sie diesen Vorgang, bis die Lenkerstange sicher justiert wer den kann.

• Schließen Sie nun den Schnellverschluss, indem Sie den Hebel um den Lenkerschaft legen.

• Überprüfen Sie immer vor dem Gebrauch alle Teile auf fes ten Sitz, insbesondere den Klappmechanismus, die Lenkarre tierung und die Rollen.

UM DEN SCOOTER WIEDER IN DEN TRANSPORTZUSTAND ZU VERSETZEN, GEHEN SIE BITTE FOLGENDERMAßEN VOR

• Lösen Sie den Schnellverschluss, indem Sie den Hebel des Schnellverschlusses vom Lenkerschaft wegdrücken. (Abb. 7)

• Drücken Sie den arretierenden Druckknopf, sodass sich die Lenkerstange bewegen lässt.

• Schieben Sie die Lenkerstange bis zum Anschlag in den Len kerschaft.

• Schließen Sie den Schnellverschluss, indem Sie den Hebel des Schnellverschlusses um den Lenkerschaft legen.

• Ziehen Sie an dem Hebel rechts oder links oberhalb des Tritt bretts, um den Klappmechanismus zu lösen.

• Klappen Sie den Scooter zusammen, indem Sie die Lenkerstange soweit in Richtung Hinterrad bewegen, bis der Klappmechanis mus hör bar einra stet. (A bb. 9) Im Beda rfsf all könne n Sie auch de n Lenker lösen. Verfahren Sie dazu in umgekehrter Reihenfolge wie unter Schritt 2 der Aufbauanleitung und in Abb. 2 gezeigt.

NUTZUNGSHINWEISE

ALLER ANFANG IST SCHWER...

... die meisten Unfälle passieren „Anfängern“ in den ersten zehn Minuten. In dieser Phase sollte man äußerst vorsichtig sein.

FAHRANLEITUNG

Angetrieben wird der Scooter durch regelmäßiges Abstoßen mit dem Fuß. Ganz wie bei den bekannten Kinderrollern. Problemlos ist auch das Bremsen – Einfach die Hinterradreibungsbremse (Schutzblech) heruntertreten.

Wir empfehlen, den Scooter nach jeder Fahrt von Hand zusammenzuklappen bzw. den Ständer zu benutzen. Der Seitenständer befindet sich in Fahrtrichtung auf der linken Seite unter dem Trittbrett. Seine Nutzung ist durch einfaches Ein- und Ausklappen gewährleistet. Aluminium ist ein guter und leichter Werkstoff, bedarf aber auch der umsichtigen Handhabe, da es nicht so hart wie beispielsweise Stahl ist.

WARTUNG UND LAGERUNG

Reinigen Sie das Produkt nur mit einem Tuch oder feuchten Lappen und nicht mit speziellen Reinigungsmitteln! Überprüfen Sie das Produkt vor und nach Gebrauch auf Schäden und Verschleißspuren. Nehmen Sie keine baulichen Veränderungen vor! Verwenden Sie zu Ihrer eigenen Sicherheit nur Original-Ersatzteile. Diese können Sie bei HUDORA beziehen. Sollten Teile beschädigt sein oder scharfe Ecken und Kanten entstanden sein, darf das Produkt nicht mehr verwendet werden! Nehmen Sie im Zweifel mit unserem Service Kontakt auf (http://www.hudora.de/). Lagern Sie das Produkt an

einem sicheren, witterungsgeschützten Ort, sodass es nicht beschädigt werden kann oder Personen verletzen kann.

Tauschen Sie beschädigte oder verschlissene Bauteile aus, um die Sicherheit Ihres Scooters zu gewährleisten.

ROLLENWECHSEL

Ersatzrollen sind als Zubehör unter http://www.hudora.de/ erhältlich und sollten ausgetauscht werden, wenn sie abgefahren sind. Zum Wechsel der Rollen lösen Sie die Achsverschraubung mit zwei Innensechskantschlüsseln und nehmen die Rolle von der Achse. Die Kugellager können Sie mit einem Schraubendreher oder einem Innensechskantschlüssel aus dem Rad stoßen, um sie in der neuen Rolle weiter zu benutzen. Zumeist ist aber mit dem Rollenwechsel auch ein Lagerwechsel angeraten. Die Lager mit Distanzhülse wieder in die neue Rolle einstecken und mit den Achsschrauben am Rahmen montieren. Achten Sie darauf, dass die Achse fest verschraubt ist, bevor Sie wieder starten!

LAGER

Ihr Scooter ist mit Präzisionslagern ausgestattet, die unter hohem Druck bei der Herstellung mit Fett gefüllt wurden. Aus diesem Grunde laufen die Rollen erst bei Belastung des Scooters leicht und schnell. Lager sind wartungsfrei, aber auch Verschleißteile. Achtung! Verschlissene Lager machen deutlich hörbare Geräusche und ihre Funktion ist eingeschränkt. Um optimalen Fahrspaß zu erhalten und dauerhafte Sicherheit zu gewährleisten sollten Sie selbst ansatzweise verschlissene Lager umgehend austauschen. Bei Volllast und täglicher Nutzung empfehlen wir halbjährlich den Austausch von Rollen und Lagern. Lager sind als Zubehör unter http://www.hudora.de/ erhältlich.

ENTSORGUNGSHINWEIS

Bitte führen Sie das Produkt am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu. Fragen beantworten die Entsorgungsunternehmen vor Ort.

SERVICE

Wir sind bemüht einwandfreie Produkte auszuliefern. Sollten trotzdem Fehler auftreten, sind wir genauso bemüht, diese zu beheben. Deswe gen erha lten Sie za hlreich e Informat ionen zum P rodukt , zu Ersatzteilen, Problemlösungen und verloren gegangene Aufbauanleitungen unter http://www.hudora.de/.

ERSATZTEILE UND ORIGINAL-ZUBEHÖR UNTER: http://www.hudora.de/

Alle Abbildungen sind Designbeispiele.

7/24

Page 8

INSTRUCTIONS ON ASSEMBLY AND USE

CONGRATULATIONS ON PURCHASING THIS PRODUCT!

Please read these instructions carefully. The instructions are an integral component of the product. Therefore, please store them and the packaging carefully in case questions arise in the future. Please always include these instructions when handing on the product to a third party. This product must be assembled by an adult. This product is designed for private/domestic use only. This product is not designed for commercial/industrial use. The use of the product requires specific skills and knowledge to be able to avoid injuries due to crashes and collisions. Always adjust according to the age of the user and use for the purpose it has been designed for.

TECHNICAL SPECIFICATIONS

Item: HUDORA BigWheel

215 (Wheel size: 215/180 mm) Item number: 14126, 14127 Dimensions: approx. 88 cm in length, deck approx. 37 x 12 cm Product weight: approx. 4.1 kg Class: A, 100 kg maximum user weight Purpose: Leisure scooter for use on public areas, no toy.

If you have assembly problems or would like further information on the product, we have all you need and more at http://www. hudora.de/.

CONTENTS

1 x scooter (cf. parts list on page 2) | 1 x these instructions

Other parts which may be included with the delivery in some circumstances are not required.

SAFETY INSTRUCTIONS

• This scooter needs to be partially assembled before first using.

To avoid pinching or entrapment please follow exactly the instructions on assembly below and make sure that all parts are assembled correctly and tightly.

• Keep young children away while assembling. There is a risk of

choking hazard from small parts!

• Wear suitable protective clothing for your own safety. Wear

personal protective equipment. This includes at least: hand/ wrist guards, knee pads, head protection and elbow pads. Never use the scooter without shoes!

• The scooter is only intended for use by one person.

• Only use th e scooter o n surfa ces that ar e suitab le for it, i. e. those

which are flat, clean, dry, and use the scooter where possible away from other road users. Avoid sloping ground. The brakes may become hot if the scooter has been used for a while! Your footwear could be damaged! The brakes shouldn’t be touched until they have cooled down.

• Always be considerate of others.

• Before you begin – Ensure that all fasteners and locking parts

are intact and tight, e.g. the folding mechanism and the height setting of the handlebar. The functions of self-securing screw threads can be impaired after repeated loosening and tightening of th e connecting element s. Check especially for the correc t alignment and fastening of the steering set-up.

• Make sure that the stand is folded safely while driving.

• Do not use the scooter at twilight, at night or in poor visibility. Do not use it on roads or thorough-fares or on slopes or hills. Avoid being in the proximity of stairs and open water.

• The scooter is not suitable for jumps.

• Prior to using the scooter, please inform yourself about restricting applicable traffic regulations for the intended area of application.

• The use of the product requires specifi c skills and knowledge to be able to avoid injuries due to crashes and collisions.

• Children should only use the product when they are under adult supervision.

• Ensure when riding that the logo on the handlebar points to the front or else that the push buttons is as such oriented backwards.

INSTRUCTIONS ON ASSEMBLY

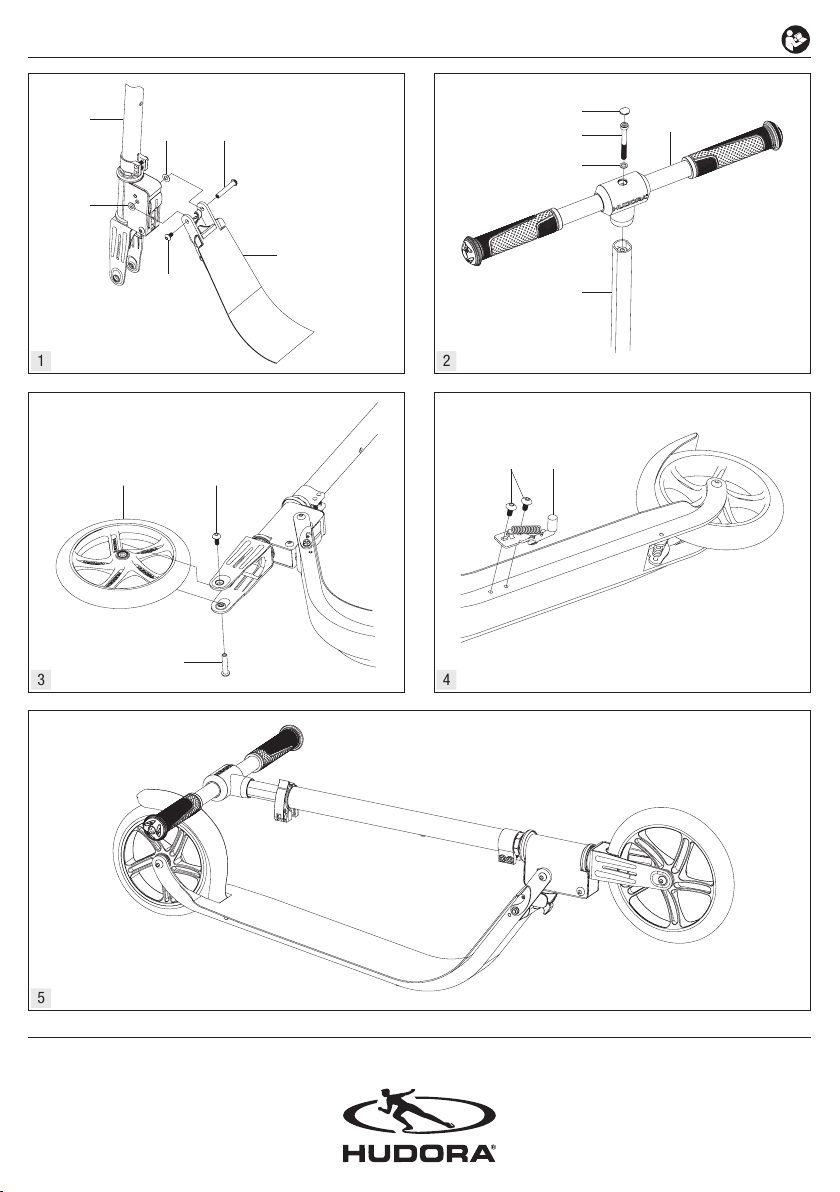

1. Connect and fasten the handlebar (1) and deck (2) with the supplied screw set (6, 8, 10) as shown in Fig. 1.

2. Screw on the handlebar (1/3) as shown in Fig. 2. Then put the cover c ap (14) on the opening in the h ousing. Make sure th at the cap fits perfectly. It should not be easy to detach.

3. Mount the front wheel (4) as shown in Fig. 3. Make sure that the long sleeve screw (7) is on the right-hand side and the short side of the bolt (9) is mounted on the left-hand side in the direction of travel.

4. Mount the st and (5) as shown in Fig. 4. The scooter is now completely assembled (Fig. 5).

PLEASE PROCEED AS FOLLOWS TO GET THE SCOOTER READY FOR USE

• Pull the lever on the right or left above the footboard to release

the folding mechanism.

• Fold the handlebars of the scooter forwards until it audibly

clicks into place (Fig. 6).

• Loosen the quick release lock on the handlebar rod by pushing the lever of th e quick release lock until the lever is p arallel to the handlebar grip. (Fig. 7)

• The handlebars can be locked into place at 4 different heights. Pull the handlebar rod out of the handlebar stem until it is at the required height and the relevant button has snapped into place. (Fig. 8) The maximum height cannot be exceeded due to the integrated lock. I f the handlebar doe s not sit firmly at th e required height, open the quick release lock again and turn the opposite screw deeper into the thread, so that the fastening bracket fits more tightly to the handlebar rod. Repeat this process until the handlebar rod can be aligned securely.

• Now close the quick release lock by pushing the lever down to the handlebar stem.

• Always check all parts before use to ensure they are fitting tightly, particularly the folding mechanism, the handlebar locking and the wheels.

TO GET THE SCOOTER READY FOR TRANSPORT AGAIN, PLEASE CARRY OUT THE FOLLOWING ACTIONS

• Loosen the quick release lock by pushing the lever of the quick release lock away from the handlebar stem. (Fig. 7)

• Please press the locking button so that the handlebar rod can be moved.

8/24

Page 9

INSTRUCTIONS ON ASSEMBLY AND USE

• Push the handlebar rod as far as it will go into the handlebar stem.

• Close the quick release lock by pushing the lever down to the handlebar stem.

• Pull the lever on the right or left above the footboard to release the folding mechanism.

• Fold the scooter by moving the handlebars towards the rear wheel until the folding mechanism audibly clicks into place. (Fig. 9) If necessary, you can also loosen the handlebar. To do this, proce ed in revers e order to step 2 o f the assembly instruc tions and as shown in Fig. 2.

USAGE INSTRUCTIONS

NOTHING’S EASY AT FIRST …

... most accidents happen to “beginners” within the first ten minutes. Particular care should be taken during this stage.

DRIVING INSTRUCTIONS

The scooter moves when a foot is used to regularly push off, just as with well-known children’s scooters. Braking is no problem either – simply step on the friction brake over the back wheel (mudguard).

We recommend folding the scooter by hand after each use or using the stand. The side stand is in the direction of movement located on the left hand side under the deck. Its use is ensured through simply folding and unfolding. Aluminium is a good and light material but should also be handled carefully as it is not as hard as steel, for example.

MAINTENANCE AND STORAGE

Use a dry or damp cloth only to clean the product; do not use special cleaning agents! Check the product for damage or traces of wear and tear before and after each use. Do not make any structural changes. For your own safety, please use original spare parts only. These can be sourced from HUDORA. If parts become damaged or if sharp edges or corners should develop, the product may not be used any more. If in any doubt, please contact our service team (http://w ww.hudora.de/ ). Store the product in a safe place where it is protec ted from the e lements, c annot be dam aged, and cannot injure anyone.

Replace damaged or worn assembly parts in order to ensure the safety of your scooter.

WHEEL CHANGE

Replacement wheels are available as accessories from http:// www.hudora.de/ and should be replaced when they are worn down. To change the wheels, loosen the axle fitting with two Allen keys and take the wheels off the axle. A screwdriver or Allen key can be used to push the bearings out of the wheel to use them in the new wheel. However, it is usually advisable to change the bearings when the wheels are changed. Put the bearings into the new wheel with the bolt spacer and mount them to the frame with the axle screws. Make sure the axle has been screwed on tightly before starting again!

BEARINGS

Your kick scooter is equipped with precision ball bearings, which were filled with grease under high pressure, during manufacture. For this reason, the rollers of the kick scooter only run lightly and swiftly, while under load. Bearings are maintenance-free, but they are wear parts. Caution! Worn bearings make conspicuous audible noises and their function is constrained. In order to maintain optimal riding pleasure and to ensure lasting safety, you should replace bearings, as soon as they begin to exhibit signs of being worn. In the case of full load and daily use we recommend the replacement of the rollers and bearings twice a year. Bearings are available as accessories under http://www.hudora.de/.

DISPOSAL ADVICE

At the end of the product’s life, please dispose of it at an appropriate collection point provided in your area. Local waste management companies will be able to answer your questions on this.

SERVICE

We make every eff ort to deli ver faultless produc ts. If fault s do arise however, we put just as much effort into rectifying them. Therefore, you can find numerous information on the product, replacement parts, solutions to problems and lost assembly manuals at http://www.hudora.de/.

SPARE PARTS AND ORIGINAL ACCESSORIES AVAILABLE AT: http://www.hudora.de/

All images are examples of the design.

9/24

Page 10

ISTRUZIONI PER IL MONTAGGIO E PER L’USO

CONGRATULAZIONI PER AVER ACQUISTATO QUESTO PRODOTTO!

La preghiamo di leggere molto attentamente questo manuale. Il manuale fa parte del prodotto. Quindi va conservato come tutto l‘imballaggio per eventuali domande in futuro. Dando il prodotto a terzi per cortesia allegare sempre il manuale. Il prodotto deve essere montato da un adulto. Questo prodotto è destinato esclusivamente all’uso domestico e privato. Questo prodotto non è adatto all’uso pubblico o commerciale. L’utilizzo del prodotto richiede determinate capacità e conoscenze, al fine di poter evitare lesioni da cadute e ur ti. Usare solo in maniera adeguata all’et à, e utiliz zare il prodotto esclusivamente per gli scopi previsti.

SPECIFICHE TECNICHE

Articolo: HUDORA BigWheel

215 (Dimensioni delle rotelle: 215/180 mm) Articolo numero: 14126, 14127 Misure: circa 88 cm di lunghezza, superficie della peda-

na: circa 37 x 12 cm Peso: circa 4,1 kg Categoria: A, 100 kg peso massimo del ciclista Scopo previsto: Monopattino per il tempo libero per l’uso su aree pubbliche, non giocattolo.

Se avete problemi con l‘assemblea o richiedete più informazioni, visiti prego il nostro website http://www.hudora.de/.

CONTENUTO

1 monopattino (v. lista dei pezzi a pagina 2) | 1 queste istruzioni

Gli altri pezzi che in queste circostanze non sono compresi nella confezione, non sono necessari.

NOTE DI SICUREZZA

• Prima di utilizz are questo monopattino per la prima volta, è ne-

cessario assemblarlo parzialmente. Per evitare lesioni dovute a schiacciamento o intrappolamento, seguire attentamente le istruzioni di montaggio riportate di seguito. Prima del primo utilizzo, assicurarsi che tutte le parti siano correttamente e saldamente assemblate.

• Tenete lontani i bambini piccoli durante il montaggio. C‘è ri-

schio di soffocamento per la presenza di piccole parti!

• Per la propria sicurezza, non ricordarsi di utilizzare indumenti

protettivi adeguati. Indossare dispositivi di protezione individuali! Fra cui almeno: paramani/parapolsi, ginocchiere, casco e paragomiti. Non usare mai il monopattino senza scarpe!

• ll monopattino è adatto per una sola persona.

• Utilizzare il monopattino solo su superfici adatte, che dovreb-

bero essere lisce, pulite, asciutte e possibilmente libere da altri utenti della strada. Evit are i terreni scoscesi! In caso di uso continuo il freno può surris caldarsi! La calzatura potrebbe danneggiarsi! È consigliabile non toccar il freno prima che si raffreddi.

• Tenere sempre conto della presenza di altre persone.

• Prima di iniziare: Controllare che tutti gli elementi di collega-

mento ovvero le parti di bloccaggio siano integre e ben fissate come, per esempio, il meccanismo di apertura ed il dispositivo di regolazione dell‘altezza del manubrio. La funzione delle filettature autobloccanti può diminuire allentando e stringendo ripetutamente gli elementi di collegamento. Controllare con at-

tenzione la r egolazione dello sterzo per un cor retto allineamento e fissaggio.

• Assicurarsi che il supporto sia piegato in modo sicuro durante la guida.

• Non guidare al tramonto, di notte o in condizioni di scarsa visibilità. Non guidare su strade e vie di transito, o su pendii e colline. Evitare le zone vicine a scale e ad acque aperte.

• ll monopattino non è adatto per i salti.

• Verificare prima dell‘utilizzo del monopat tino i limiti dell‘ambito di azione imposti dal vigente codice della strada.

• L‘utilizzo del prodotto richiede determinate capacità e conoscenze, al fine di poter evitare lesioni da cadute e urti.

• Se il prodotto viene usato da bambini, ciò dovrà avvenire sotto la sorveglianza di un adulto.

• Assicurarsichedurante la guidail manubrio sia orientato con il logo in avanti, ovvero con i pulsanti rivolti all‘indietro.

ISTRUZIONI PER IL MONTAGGIO

1. Collegare e fissare l’asta del manubrio (1) e il ponte (2) con le viti in dotazione (6, 8, 10) come mostrato nella Fig. 1.

2. Avvitare l’asta del manubrio (1/3) come mostrato nella Fig. 2. Quindi, inserire il tappo (14) nell’apertura del manicotto facendo attenzione che sia bene in sede: non deve essere possibile estrarlo con facilità.

3. Montare la ruota anteriore (4) come mostrato nella Fig. 3. Prestare attenzione a montare la vite lunga della staffa (7) a destra e quella corta (9) a sinistra, viste nella direzione di marcia.

4. Montare il cavalletto (5) come mostrato nella Fig. 4. Il monopattino è ora assemblato (Fig. 5).

PER METTERE IL MONOPATTINO NELLE CONDIZIONI PER POTER ESSERE GUIDATO, PROCEDERE COME SEGUE

• Tirare la leva, a destra o a sinistra, posta sopra la pedana per

sbloccare il meccanismo di piegatura.

• Ribaltare verso l’alto il manubrio del monopat tino fino a sentire

lo scatto (Fig. 6).

• Allentare il dispositivo a chiusura rapida situato presso l‘asta del manubrio, premendo la leva del dispositivo a chiusura rapida verso il lato opposto rispetto a quello in cui si trova il manubrio, fino a quando la leva si trova in posizione p arallela rispe tto alla maniglia. (Fig. 7)

• Il manubrio può essere bloccato a 4 altezze. Estrarre l‘asta del manubrio dal fusto del manubrio fino a quando l‘ast a del manubrio ha raggiunto l‘altezza desiderata ed il pulsante corrispondente viene bloccato in posizione. (Fig. 8) La massima altezza telescopica non può essere superata a causa del fermo ingrato. Se il manubrio all’altezza desiderata non dovesse essere saldo a sufficienza, aprire nuovamente il dispositivo a chiusura rapida e gira l a vite oppos ta più a fondo ne lla filet tatura in mo do che la fascetta di chiusura si tesa sull’asta del manubrio. Ripetere la procedura finché è possibile regolare l’ast a del manubrio con sicurezza.

• Richiudere il dispositivo a chiusura rapida, appoggiando la sua leva al fusto del manubrio.

• Controllare sempre prima dell’uso che tutti i pezzi siano serrati correttamente, soprattutto il meccanismo di apertura, il sistema di bloccaggio del manubrio e le rotelle.

10/24

Page 11

ISTRUZIONI PER IL MONTAGGIO E PER L’USO

PER RIPORTARE IL MONOPATTINO NELLE CONDIZIONI DI TRASPORTO, PROCEDERE COME SEGUE

• Allentare il dispositivo a chiusura rapida, premendo la leva del dispositivo a chiusura rapida verso il lato opposto rispetto a quello in cui si trova il manubrio. (Fig. 7)

• Premete il pulsante di arresto in modo che sia possibile spostare la barra del manubrio.

• Spingere l‘asta del manubrio nel fusto del manubrio fino al punto di arresto.

• Richiudere il dispositivo a chiusura rapida, appoggiando la sua leva al fusto del manubrio.

• Tirare la leva, a destra o a sinistra, posta sopra la pedana per

sbloccare il meccanismo di piegatura.

• Ripiegare il monopattino abbassando l’asta del manubrio verso

la ruota posteriore fino a sentire lo scatto. (Fig. 9). Se necessario, smontare il manubrio procedendo nella sequenza inversa a quella descritta al passo 2 delle istruzioni di assemblaggio e mostrata nella Fig. 2.

CONDIZIONI DI UTILIZZO

ALL’INIZIO È DIFFICILE ...

... la maggior parte degli infortuni accadono ai „principianti“ entro i primi dieci minuti. In questa fase si dovrebbe quindi essere estremamente prudenti.

ISTRUZIONI PER MARCIARE

Il monopattino viene azionato per mezzo del movimento di spinta regolare esercitato tramite il piede. Esa ttamente come avviene per i noti monopattini per bambini. E anche la frenata avviene senza problemi - schiacciando semplicemente a terr a con il piede il freno di ritenuta (lamiera di protezione).

Vi suggeriamo di richiudere Il monopattino a mano dopo averlo usato o utilizzare il cavalletto. Il cavalletto laterale si trova sul lato sinistro rispetto alla direzione di marcia sotto il predellino. Il suo utili zzo è semplice, b asta pieg arlo e ripie garlo. L’alluminio è un b uon materiale leggero, che non necessita tuttavia di una cura scrupolosa, giacché non è così rigido al pari ad esempio dell’acciaio.

MANUTENZIONE E CONSERVAZIONE

Pulire il prodotto solo con un panno oppure con un panno inumidito senza usare speciali detergenti. Verificate che il prodotto non abbia subito danno e non presenti tracce di usura prima e dopo l’uso. Non apportate alcuna modifica al prodotto. Utilizzate per la vostra sicurezza solo ricambi originali. Essi si possono acquistare presso la ditta HUDORA. Se le parti dovessero essere danneggiate oppure dovessero evidenziare angoli e spigoli, il prodotto non potrà essere più utilizzato. Nel dubbio contattate il nostro centro di assistenza tecnica (ht tp://www.hudora.de/). Stoccate il prodotto in un luogo sicuro, protetto dalle intemperie, in modo che non possa essere danneggiato o ferire delle persone.

Sostituire i componenti danneggiati o usurati al fine di garantire la sicurezza del monopattino.

SOSTITUZIONE DELLE ROTELLE

Le rotelle sono disponibili come accessori all’indirizzo http://www. hudora.de/ e dovrebbero essere sostituite se consumate. Quando si desidera sostituire le rotelle, svitare il collegamento avvitato degli assi per mezzo di due chiavi per viti ad esagono incassato ed estrarre la rotella dall’asse. Per mezzo di un cacciavite o di una chiave per viti ad esagono incassato é possibile far saltare i cuscinetti a sfera fuori dalla rotella, allo scopo di riutilizzarli in una rotella nuova. Normalmente é però comunque raccomandabile sostituire anche i cuscinetti insieme alle rotelle. Inserire nella nuova rotella i cuscinetti insieme alla bussola distanziatrice e montare la rotella insieme alle viti assiali sul telaio. Assicurarsi che l’asse sia fermamente serrato prima di ripartire!

CUSCINETTI

Il monopattino è dotato di cuscinetti di precisione che in pr oduzione vengono riempiti di grasso a una pressione elevata. Per questo motivo le rotelle nel monopattino scorrono facilmente e velocemente solo sotto carico. I cuscinetti non richiedono manutenzione, ma sono soggetti a usura. Attenzione! I cuscinetti logorati evidenziano rumori percettibili e la loro funzione è limitata. Per ottenere una piacevolezza di guida ottimale e garantire una sicurezza duratura, i cuscinetti logorati si dovrebbero sostituire immediatamente anche in maniera rudimentale. A pieno carico e con un utilizzo quotidiano consi gliamo una sostit uzione semestr ale di rotelle e cusc inetti. I cuscinetti sono disponibili come accessori su http://www.hudora.de/.

ISTRUZIONI PER LO SMALTIMENTO

Siete pregati di portare l’apparecchio, al termine della propria durata utile, presso un apposito punto di raccolta e di restituzione disponibile. L’impresa di smaltimento locale sarà a vostra disposizione per rispondere ad eventuali domande.

ASSISTENZA TECNICA

Ci sforziamo a fornire dei prodotti perfettamente funzionali. Se comunque doveste riconoscere eventuali difetti, ci impegneremo subito a rimuoverli. A tale proposito riceverete tante informazioni sul prodotto, sui pezzi di ricambio, sulle soluzioni ai problemi e sulle istruzioni per il montaggio andate perse sul sito web all’indirizzo http://www.hudora.de/.

RICAMBI E ACCESSORI ORIGINALI AL: http://www.hudora.de/

Tutte le illustrazioni sono esempi di progetti.

11/24

Page 12

INSTRUCCIONES DE MONTAJE Y DE USO

¡LE FELICITAMOS POR LA COMPRA DE ESTE PRODUCTO!

Lea atentamente este manual de instrucciones. El manual de instrucciones forma parte integrante del producto. Consérvelo por ello cuidadosamente, al igual que el embalaje, para posteriores consultas y preguntas. Entregue asimismo el manual cuando preste o regale el producto a terceros. Este producto debería ser montado por un adulto. Este producto está diseñado exclusivamente para el uso privado/doméstico. Este producto no está diseñado para el uso comercial. El uso delproducto requiere ciertas capacidades y conocimientos para poder evitar heridas a causa de caídas y choques. Utilícelo sólo conforme a la edad y exclusivamente con el objeto previsto.

ESPECIFICACIONES TÉCNICAS

Artículo: HUDORA BigWheel

215 (Tamaño de rueda: 215/180 mm) Número de artículo: 14126, 14127 Dimensiones: aprox. 88 cm de longitud, superficie de paso

aprox. 37 x 12 cm Peso de artículo: aprox. 4,1 kg Categoría: A, 100 kg peso máximo del usuario Objetivo: Patinete para el uso en el tránsito público, no es

un juguete.

Si usted tiene problemas con la asamblea o requiere más información, visite por favor nuestro website http://www.hudora.de/.

CONTENIDO

1 patinete (Vea lista de piezas en pág. 2) | 1 estas instrucciones

No se requieren otras partes que eventualmente podrían estar incluidas en el envío.

INDICACIONES DE SEGURIDAD

• Antes del primer uso, se debe realizar un montaje parcial del pati-

nete. Para evitar lesiones por contusiones o aprisionamientos, siga de forma rigurosa las instrucciones de montaje que se detallan más adelante, por favor. Antes del primer uso, asegúrese de que todos los componentes se hayan montado de manera correcta y firme.

• Durante el montaje mantenga alejados a los niños. Existe peligro

de atragantamiento debido a las partes pequeñas.

• Emplee para su propia seguridad la ropa de protección adecua-

da. ¡Utilice equipo de protección personal! Entre ello cuenta como mínimo: protectores de manos, muñequera, rodillera, casco y protectores de codos. ¡No ande el patinete nunca sin calzado!

• El p atinete es tá diseñad o para ser utilizado por una sola pers ona.

• Utilice el patinete sólo en superficies adecuadas, que deberían

ser lisas y estar limpias, secas y libres de otros viandantes. Evite las superficies inclinadas. ¡En caso de uso prolongado puede calentarse el freno! ¡Su calz ado podría sufrir daños! No toque el freno entonces hasta que no se haya enfríado.

• Preste siempre atención a los demás viandantes.

• Antes de ponerse en marcha: Compruebe la integridad y el

asiento firme de todos los elementos de unión y cierres, como, por ejemplo, el meca nismo de bisagra y el meca nismo de ajus te de la altura del manillar. El efecto autobloqueante de las roscas autofijadoras puede disminuir cuando se hayan soltado y apre-

tado varias veces los elementos de unión. Compruebe sobre todo la alineación correcta y la fijación correcta del manillar.

• Asegúrese de que el soporte se pliega de manera segura durante la conducción.

• No ande nunca cuando se esté haciendo oscuro, durante la noche y con mala visibilidad. No ande por vías de circulación ni pasajes, ni tampoco en cuestas y superficies accidentadas. Evite acercarse a escaleras y superficies acuáticas.

• El patinete no es apto para hacer saltos.

• Antes de utilizar el patinete verifique las restricciones del área de aplicación por parte de las disposiciones de circulación vigentes.

• El uso del producto requiere ciertas capacidades y conocimientos para poder evitar heridas a causa de caídas y choques.

• El producto debería ser usado por niños solamente si se encuentran supervisados por un adulto.

• Tenga en cuenta que durante el viaje el manillar esté orientado con el logo hacia adelante y los botones pulsadores hacia atrás.

INSTRUCCIONES DE MONTAJE

1. Conecte y asegure la barra del manillar (1) y la cubierta (2) con el kit de tornillos suministrado (6, 8, 10) como se muestra en la fig. 1.

2. Atornille la barra del manillar (1/3) como se muestra en la fig. 2. A continuación, coloque la tapa (14) en el orificio de la carcasa. Asegúrese de que la tapa se ajuste de manera perfecta. Esta no se debe poder volver a desajustar con facilidad.

3. Monte la rueda delant era (4) como se mue stra en la fig. 3. Asegúrese de que el casquillo largo con rosca (7) se monte en el lado derecho y el tornillo corto (9) en el lado izquierdo con respecto al sentido de la marcha.

4. Monte el soporte (5) como se muestra en la fig. 4. El patinete se encuentra totalmente montado (fig. 5).

PARA PREPARAR EL PATINETE PARA SU UTILIZACIÓN, POR FAVOR PROCEDA DE LA SIGUIENTE MANERA

• Tire de la palanca a la derecha o izquierda arriba del reposapiés

para desajustar el mecanismo de plegado.

• Despliegue el manillar del patinete hacia adelante hasta oír el rui-

do de encastre (fig. 6).

• Suelte el cierre rápido situado en la horquilla telescópica presionando la palanca del cierre rápido para apartarla del manillar hasta que se encuentre paralela al puño del manillar (fig. 7).

• El manillar puede fijarse a 4 alturas. Tire la vara del manillar del mango del manillar hasta que ésta alcance la altura deseada y el correspondiente botón pulsador se trabe. (fig. 8) La màxima altura extraíble no puede ser rebasada a causa del seguro integrado. Si el manillar no está lo suficientemente firme a la altura elegida, reabra el cierre rápido y gire el tornillo opuesto más adentro de la rosca, de modo que la abrazadera del mismo esté más apretada contra la horquilla telescópica. Repita esta operación, hasta que la horquilla telescópica pueda ser ajustada seguramente.

• Cierre ahora el cierre rápido colocando la palanca alrededor de la barra del manillar.

• Compruebe que todas las piezas estén asentadas firmemente antes de usar el patinete, en particular el mecanismo de abatimiento, el bloqueo del manillar y las ruedas.

12/24

Page 13

INSTRUCCIONES DE MONTAJE Y DE USO

PARA COLOCAR EL PATINETE NUEVAMENTE EN ESTAD O TRANSPORTABLE, POR FAVOR PROCEDA DE LA SIGUIENTE MANERA

• Suelte el cierre rápido presionando la palanca de cierre rápido hasta apartarla de la barra del manillar. (fig. 7)

• Presione el botón pulsador bloqueado para que la vara del manillar pueda moverse.

• Introduzca la horquilla telescópica hasta el tope en la barra del manillar.

• Cierre el cierre rápido colocando la palanca del mismo alrededor de la barra del manillar.

• Tire de la palanca a la derecha o izquierda arriba del reposapiés para desajustar el mecanismo de plegado.

• Pliegue e l patinete movie ndo la barra del man illar hacia l a rueda trasera hasta oír el ruido de encastre del mecanismo de plegado (fig. 9). De ser necesario, también puede desajustar el manillar. Para esto, proceda en orden inverso a lo descrito en el punto 2 de las instrucciones de montaje y a lo que se muestra en la fig. 2.

INDICACIONES DE USO

TODO COMIENZO ES DIFÍCIL …

... la mayor parte de los accidentes les ocurren a los „principiantes“ en los primeros diez minutos. En esta fase se debe ser sumamente precavido.

TÉCNICA DE CONDUCCIÓN

El patinete es propulsado tomando periódicamente impulso con el pie. Igual que en los patinentes infantiles. También es muy sencillo frenar: Pise simplemente el freno de contrapedal (chapa protectora).

Aconsejamos replegar el patinete a mano después de cada uso o utilizar el sopor te. El soporte lateral se encuentra en dirección de marcha del lado izquierdo por debajo del descansapiés. Su uso está garantizado por un simple movimiento rebatible. El aluminio es un material resistente y ligero, pero debería ser manipulado con cuidado, ya que no es tan duro como, por ejemplo, el acero.

MANTENIMIENTO Y ALMACENAMIENTO

Limpie el producto sólo con un paño o un trapo húmedo y no con agentes de limpieza especiales. Revise el producto antes y después del uso en cuanto a daños y rastros de desgaste. No efectúe modificaciones estructurales. Por su propia seguridad, utilice sólo repuestos originales. Podrá adquirirlos en HUDORA. Si hay partes dañadas o se han generado ángulos y bordes filosos, el producto no deberá seguir siendo utilizado. En caso de duda, contáctese con nuestro servicio técnico a http://www.hudora.de/. Guarde el producto en un lugar seguro, protegido de las inclemencias del tiempo, de modo que no pueda ser dañado ni pueda lastimar a personas.

Sustituya los componentes dañados o desgastados para garantizar la seguridad de su patinete.

CAMBIO DE RUEDAS

Las ruedas están disponibles como accesorio en http://www. hudora.de/ y deberían ser recambiadas una vez desgastadas. Suelte para recambiarlas los tornillos del eje con dos llaves con macho hexagonal, y desprenda la rueda del eje. Ud. puede retirar los rodamientos de bolas de la rueda desgastada golpeando con un destornillador o una llave con macho hexagonal para continuar utilizándolos en la nueva rueda. En general se recomienda, sin embargo, recambiar también los rodamientos. Inserte los rodamientos con el casquillo distanciador en la nueva rueda y móntela con los tornillos del eje al bastidor. ¡Preste atención a que el eje esté atornillado fijamente antes de usar de nuevo el patinete!

RODAMIENTOS

Su patinete está equipado con cojinetes de precisión que durante la fabricación fueron llenados a presión con grasa. Por esta razón las ruedas recién ruedan rápido y con facilidad cuando se encuentran bajo carga. Los cojinetes no requieren mantenimiento pero son piezas que se desgastan. ¡Atención! Los cojinetes gastados hacen ruidos notables y su funcionamiento se ve restringido. Para tener una diversión óptima y garantizar la seguridad de modo permanente debe cambiar de inmediato los cojinetes gastados. En caso de carga completa y uso diario recomendamos la sustitución de ruedas y cojinetes cada seis meses. Los cojinetes pueden obtenerse como accesorio en http://www.hudora.de/.

INSTRUCCIONES DE DESECHACIÓN

Utilice los sistemas de devolución o recogida disponibles para desechar el producto cuando éste llegue al final de su vida útil. Consulte en su caso a los servicios de desechación locales.

SERVICIO TÉCNICO

Procuramos vender siempre productos perfectos. Si éstos presentan, no obstante, defectos, procuramos eliminarlos inmediatamente. Por ello proporcionamos numerosas informaciones sobre el producto y los recambios, soluciones a problemas e instrucciones de montaje perdidas en http://www.hudora.de/.

RECAMBIOS Y ACCESORIOS ORIGINALES EN: http://www.hudora.de/

Todas las ilustraciones son ejemplos de diseño.

13/24

Page 14

INSTRUCTIONS DE MONTAGE ET MODE D‘EMPLOI

FÉLICITATIONS POUR L’ACHAT DE CE PRODUIT!

Veuillez lire attentivement le présent mode d’emploi. Le mode d’emploi fait partie intégrante du produit. Veuillez en conséquence le conserver soigneusement ainsi que l’emballage à des fins de questions ultérieures. Si vous cédez le produit à un tiers, veuillez également lui donner le présent mode d’emploi. Ce produit doit être montée par un adulte. Ce produit est conçu pour usage privé / familial seulement. Produit n’est pas conçu pour usage commercial. L‘utilisation du produit exige certaines facultés et connaissances, afin de pouvoir éviter des blessures par de chutes ou des collisions. Ne l’utilisez que conforme à l’âge d’utilisation et utilisez le produit uniquement dans son but prévu.

SPECIFICATIONS TECHNIQUES

Art icle : HU DORA B igWhe el

215 (Taille des roues: 215/180 mm) Référence de l’article : 14126, 14127 Dimensions : env. 88 cm de longueur, planche repose-pieds env. 37 x 12 cm Poids : env. 4,1 kg Classe : A, 100 kg poids maximum de l’utilisateur But prévu : Trottinette de loisirs destinée à un usage

sur la voie publique, il ne s‘agit pas d‘un jouet.

Si vous rencontrez certaines difficultés lors de l‘installation ou si vous souhaitez plu s d‘informa tions sur le produit , rendez-vous sur http://www.hudora.de/.

CONTENU

1 x trot tinett e (cf. Liste de s pièces à la pa ge 2) | 1 x ce mode d’emp loi

D’autres pièces non incluses dans la livraison ne sont pas nécessaires.

CONSIGNES DE SECURITE

• Avant la première utilisation, la trottinette doit encore partiellement

être assemblée. Afin d’éviter des blessures telles que des écrasements ou des coincements, veuillez scrupuleusement suivre les instructions de montage ci-dessous. Assurez-vous, avant la première utilisations, que toutes les pièces sont correctement et solidement montées.

• Pendant le montage, tenez à distance les enfants de bas âge. Il y a

un risque d’étouffement par de petites éléments!

• Pour votre propre sécurité veillez à porter des vêtements de

protection adaptés. Porter un équipement de protection personnelle! En font au minimum partie : protège-mains/protègepoignets, protège-genoux, casque et protège-coudes. Vous ne devez jamais conduire la trottinette sans chaussures !

• La trottinette est prévue pour une seule personne.

• Utilisez la trottinet te uniquement sur des surfaces appropriées,

qui devraient être lisses, propres, sèches et ; dans la mesure du possible, dégagées d’autres usagers de la route. Evitez les terrains en pente. En cas d’utilisation prolongée, le frein peut devenir très chaud ! C eci pourrait endommag er vos chaussures ! S‘assurer que les composants du frein ont suffisamment refroidi avant toucher.

• Tenez toujours en compte des autres personnes.

• Avant de démarrer: vérifiez tous les éléments de raccord, respectivement les pièces d’enclenchement au niveau de leur intégrité et de leur bonne assise, comme par exemple le mécanisme de pliage et le réglage en hau teur du guidon. Les fonctions des filets autobloquants peuvent détériorer les éléments de fixation après avoir été enlevés et remis en place plusieurs fois. Vérifiez avant tout également, que le réglage de direction soit orienté et fixé correctement.

• Assurez-vous que la béquille est pliée en toute sécurité pendant la conduite.

• Ne roulez p as au crépusc ule, dans la nuit ou en cas de mauvaise visib ilit é. Ne ro ulez p as sur l es voie s de cir cula tion o u dans l es pas sage s, ainsi que sur l es pentes e t les collines. Ev itez la prox imité d’escaliers ou de cours d’eau.

• La trottinette n’est pas conçue pour effectuer des sauts.

• Avant d’utiliser la trottinette, vérifiez les restrictions en matière de zone d’utilisation imposées par le code de la route.

• L‘utilisation du produit exige certaines facultés et connaissances, afin de pouvoir éviter des blessures par de chutes ou des collisions.

• L’utilisation de ce produit par des enfants doivent uniquement être effectués sous la surveillance d’un adulte.

• Veillez à ce que le guidon soit orienté avec le logo tourné vers l‘ava nt et les boutons-poussoirs vers l ‘arrière pendant que vo us roulez.

INSTRUCTIONS DE MONTAGE

1. Reliez et fixez le guidon (1) et le pont (2) à l‘aide de l’ensemble de vis fourni (6, 8, 10), comme indiqué dans la figure 1.

2. Vissez la barre du guidon (1/3) comme indiqué dans la figure 2. Placez ensuite le capuchon (14) sur l‘ouverture du boîtier. Veillez à ce que le capuchon soit bien ajusté. Celui-ci ne doit pas se détacher facilement.

3. Montez la roue avant (4) comme indiqué dans la figure 3. Veillez à ce que la longue vis à douille (7) soi t montée à droite et le côté court de la vis (9) à gauche dans le sens de la marche.

4. Monter la béquille (5) comme indiqué dans la figure 4. La trottinette est maintenant montée (fig. 5).

POUR METTRE LA TROTTINET TE EN ETAT DE MARCHE, VEUILLEZ PROCEDER COMME SUIT

• Tirez sur le levier situé à droite ou à gauche au-dessus du mar-

chepied pour libérer le mécanisme de pliage.

• Rabattez le guidon de la trottinette vers l‘avant jusqu‘à ce qu‘il

s‘enclenche de manière audible (fig. 6).

• Ouvrez la fixation rapide de la barre du guidon en poussant le levier de la fermeture rapide vers l’extérieur du guidon jusqu’à ce que le levier soit parallèle à la poignée de guidon. (fig. 7)

• Le guidon peut être bloqué sur 4 hauteurs. Sortez la tige de guidon du tube de guidon jusqu‘à l‘atteinte de la hauteur que vous souhaitez et que le bouton corre spond s‘enclenche. (fig.

8) La hauteur maximale ne peut être dé passée en raison de la sécurité intégrée. Si le guidon n’était pas assez solidement fixé à la hauteur choisie, ouvrez à nouveau la fixation rapide et tourner le boulon opposé plus loin dans le filetage de manière à ce que la bride de blocage soit plus serrée sur la tige du guidon. Répétez cette procédure jusqu’à ce que la tige du guidon soit ajustée de manière sûre.

14/24

Page 15

INSTRUCTIONS DE MONTAGE ET MODE D‘EMPLOI

• Refermez maintenant le levier de bloc age rapide en le ramenant autour du tube.

• Avant utilisation, vérifiez toujours que toutes les pièces sont solidement fixées, en par ticulier le système de repliage, le blocage du guidon et les roues.

POUR REMETTRE LA TROTTINETTE EN ETAT DE TRANSPORT, PROCEDEZ DE LA MANIERE SUIVANTE

• Ouvrez le système de blocage rapide, en détachant du tube du guidon le levier du système de blocage rapide. (fig. 7)

• Appuyez sur le bouton de blocage afin de pouvoir déplacer la tige du guidon.

• Poussez la tige du guidon jusqu’au bout dans le tube du guidon.

• Refermez le système de blocage rapide en ramenant le levier du système de blocage rapide autour du tube du guidon.

• Tirez sur le levier situé à droite ou à gauche au-dessus du marchepied pour libérer le mécanisme de pliage.

• Repliez la trottinette en déplaçant le guidon vers la roue arrière jusqu‘à ce que le mécanisme de pliage s‘enclenche de manière audible. (fig. 9) En cas de besoin, vous pouvez également desserrer le guidon. Pour ce faire, procédez dans l‘ordre inverse de l‘étape 2 des instructions de montage et de la fig. 2.

CONSIGNES D‘UTILISATION

TOUT DEBUT EST DIFFICILE …

... la plupart des accidents arrivent aux « débutants » au cours des dix premières minutes. Pendant cette phase, il convient d’être extrêmement prudent.

INSTRUCTIONS DE CONDUITE

La tro ttinet te est propulsée p ar une poussé e régulière a vec le pied. Exactement comme les trottinettes pour enfants. Le freinage est aussi sans problème – il suffit d’appuyer avec le pied sur le frein à friction de la roue arrière (garde-boue).

Nous recommandons de replier la trottinette à la main après chaque utilisation ou d‘utiliser la béquille. La béquille latérale se trouve en direction de conduite à gauche sous le marchepied. Son utilisation est garantie par une simple sortie/rentrée. L’aluminium est un bon matériau léger, mais il est nécessaire de le traiter avec ménagement, car il n’est par exemple pas aussi dur que l’acier.

ENTRETIEN ET STOCKAGE

Nettoyez le produit uniquement avec un tissu ou chiffon humide et non avec un produit de nettoyage spécial! Avant et après utilisation, vérifiez le produit afin de détecter tout signe d’endommagement ou d’usure. N’apportez aucune modification conceptuelle. Pour votre propre sécurité, n’utilisez que des pièces de rechange d’origi ne. Vous pouvez les acquérir auprès de HUDORA . Le produit ne doit plus être utilisé en cas d’endommagement de certaines parties ou d’apparition de coins saillants ou d’arêtes vives. En cas de doute, prenez contact avec notre service après-vente (http:// www.hudor a.de/). S tockez le produit d ans un endroit sûr et à l’abri des intempéries de manière à ce qu’il ne puisse pas être endommagé et qu’il ne puisse blesser personne.

Remplacez les composants endommagés ou usés afin de garantir la sécurité de votre trottinette.

CHANGEMENT DES ROUES

Des roues de rechange peuvent être commandées en tant qu’accessoires sur http://www.hudora.de/ et elles devraient être changées quand elles sont usées. Pour changer les roues, enlevez le boulonnage de l’axe avec deux clés six pans mâles et enlevez la roue de l’axe. Vous pouvez sortir le roulement à billes de la roue en tapant avec un tournevis ou une clé six pans mâle pour continuer à l’utiliser dans la nouvelle roue. Mais en général il est conseillé de faire un changement de roulement en même temps que le changement de roue. Remettre le roulement avec la douille d’écartement dans la nouvelle roue et montez-la sur le cadre avec les boulons d’axes. Vérifiez que l’axe est solidement boulonné avant de repartir !

ROULEMENTS

Votre trottinette est équipée de paliers de précision remplis avec de la graisse sous haute précision lors de la fabrication. Pour cette raison, ils ne roulent que légèrement et rapidement que lors d’une charge de la trottinette. Les paliers ne nécessitent pas d’entretien mais sont des pièces d‘usure. Attention ! Des paliers usés font des bruits clairement audibles et leurs fonctions sont réduites. Pour conserver le plaisir de conduite et garantir une sécurité durable, vous devez remplacer immédiatement même des paliers usés partiellement. En cas de charge complète et d’utilisation quotidienne, nous recommandons le remplacement semestriel des roues et paliers. Les paliers sont disponibles comme accessoires sous http:// www.hudora.de/.

CONSIGNES D’ÉLIMINATION

A la fin de la durée de vie de l’appareil, veuillez l’amener dans un centre de reprise et de collecte mis à disposition. Le personnel des déchetteries répondra à toutes vos questions sur place.

SERVICE APRES-VENTE

Nous nous efforçons de livrer des produits irréprochables. Cependant, en cas de défaillances, nous déployons également tous les efforts requis afin de les éliminer. Vous pouvez obtenir de nombreuses informations sur le produit, les pièces de rechange, la résolution des problèmes et les instructions de montage égarées sur http://www.hudora.de/.

PIÈCES D‘ORIGINE ET ACCESSOIRES DE RECHANGE SUR: http://www.hudora.de/

Tous les schémas sont indicatifs.

15/24

Page 16

MONTAGE- EN GEBRUIKSHANDLEIDING

HARTELIJK GEFELICITEERD MET DE KOOP VAN DIT PRODUCT!

Lees de gebruiksaanwijzing zorgvuldig door. De gebruiksaanwijzing is een vast bestanddeel van het product. Bewaar de gebruiksaanwijzing en verpakking dus zorgvuldig voor eventuele vragen op een later tijdstip. Wanneer u het product aan derden overdraagt, moet u de gebruiksaanwijzing ook meegeven. Dit product moet door een volwassene gemonteerd worden. Dit product is enkel ontworpen voor privaat/huishoudelijk gebruik. Dit product is niet geconstrueerd en niet toegelaten voor commercieel gebruik. Het gebruik van het product vereist specifieke vaardigheden en kennis, om verwondingen door vallen en bosten te voorkomen. Gebruik het uitsluitend in overeenstemming met de leeftijd en gebruik het product uitsluitend voor het beoogde doel.

TECHNISCHE SPECIFICATIES

Artikel: HUDORA BigWheel

215 (Rollermaat: 215/180 mm) Artikelnummer: 14126, 14127 Afmetingen: ca. 88 cm lengte, treeplank ca. 37 x 12 cm Gewicht: ca. 4,1 kg Klasse: A, 100 kg maximaal gewicht gebruiker Doel: Recreatie step voor gebruik op openbare ruimten,

geen speelgoed.

Wanneer u problemen heef t met de montage of verdere informatie over het product wenst, vindt u onder http://www.hudora.de/.

INHOUD

1 x step (zie onderdelenlijst op pagina 3) | 1 x deze gebruiksaanwijzing

Verder e items die ev entueel m eegeleve rd worden, he eft u niet n odig.

VEILIGHEIDSTIPS

• Vooraleer de step voor de eerste keer wordt gebruikt, moet deze

gedeeltelijk in elkaar worden gezet. Om letsels zoals beknelling te voorkomen, moet u onderstaande montage-instructies opvolge n. Voordat u d e step voor de e erste kee r gebruik t, contro leer of alle onderdelen correct en stevig zijn gemonteerd.

• Houd jonge kinderen uit de buurt tijdens het in elkaar zetten. Er

bestaat verstikkingsgevaar door kleine onderdelen!

• Draag voor uw eigen veiligheid geschikte beschermende kle-

ding. Persoonlijke beschermuitrusting dragen! Daartoe behoort minimaal: hand- en polsbescherming, kniebescherming, hoofdbescherming en elleboogsbescherming. Gebruik de step nooit zonder schoenen.

• De step is slechts geschikt voor één persoon.

• Gebruik de step uitsluitend op hiervoor geschikte oppervlak-

ken die gelijmatig, schoon, droog en, in een ideale situatie, vrij van andere verkeersdeelnemers zijn. Vermijd (steile) hellingen. Wordt de rem te lang achter elkaar gebruikt, dan kan zij te heet worden! Uw schoeisel kan daarbij worden beschadigd! Raak de rem niet aan, voordat die afgekoeld is.

• Houd altijd rekening met andere mensen.

• Voordat u begint: test alle verbindende elementen, zoals bijvo-

orbeeld de sluitingen, of deze onbeschadigd zijn en goed vast zitten, zoals bijv. het inklapmechanisme en de hoogteverstelling van het stuur. De werking van zelfborgen schroefdraden

kan na meermaals losmaken en aandraaien van de bevestigingselementen nalaten. Test bovendien ook de stuur instellingen op een correcte uitlijning en vaststelling.

• Zorg ervoor dat de stand veilig is ingeklapt tijdens het rijden.

• Rij niet tijdens de scherming, nacht of slecht zicht. Rij niet op straat en in doorgangen en ook niet op hellingen of heuvels. Blijf uit de buurt van trappen en open water.

• De step is niet geschikt voor sprongen.

• Controleer voor het gebruik van de step de beperking van het toepassingsgebied door de geldende verkeersregels.

• Het gebruik van het product vereist specifieke vaardigheden en kennis, om verwondingen door vallen en bosten te voorkomen.

• Wanneer het product door kinderen wordt gebruikt, mag dat alleen gebeuren onder toezicht van volwassenen.

• Let erop dat het stuur tijdens het rijden met het logo naar voren is gericht, of de drukknop naar achteren wijst.

MONTAGEHANDLEIDING

1. Verbind en bevestig het stuur (1) en het dek (2) met de bijgeleverde schroevenset (6, 8, 10) zoals getoond in afb. 1.

2. Schroef het stuur (1/3) aan elkaar zoals afgebeeld in afb. 2. Plaats vervolgens de afdekkap (14) op de opening in de behuizing. Zorg ervoor dat de dop goed past. Het mag niet gemakkelijk loskomen.

3. Monteer het voorwiel (4) zoals getoond in afb. 3. Zorg ervoor dat de lange mofbout (7) aan de rechterkant en de korte mofbout (9) aan de linkerkant in de rijrichting wordt gemonteerd.

4. Monteer de parkeerstandaard (5) zoals getoond in afb. 4. De step is nu volledig gemonteerd (afb. 5).

GA ALS VOLGT TE WERK OM DE STEP RIJKLAAR TE MAKEN

• Trek aan de hendel rechts of links boven het voeteneind om het

inklapmechanisme te ontgrendelen.

• Klap het stuur van de step naar voren totdat u hoort dat het op

zijn plaats vastklikt (afb. 6).

• Maak de snelsluiting aan de stuurstang los door de hendel van de snelsluiting van het stuur weg te drukken tot de hendel parallel staat aan de stuurgreep. (afb. 7)

• Het stuur kan in 4 hoogtestanden vastgezet worden. Trek de stuurstang uit de stuurschacht tot de stuurstang de door u gewenste hoogte bereikt heeft, waar de drukknop het stuur weer fixeert. (afb. 8) De maximale uittrekhoogte kan vanwege de ingebouwde borging niet worden overschreden. Mocht het stuur op de gekozen hoogte niet vast genoeg zitten, dan opent u opnieuw de snelsluiting en draait u de tegenoverliggende bout verder in de schroefdraad tot de sluitbeugel strakker tegen de stuurstang aanligt. Herhaal dit proces tot de stuurstang veilig ingesteld kan worden.

• Sluit nu de snelsluiting, door de hendel om de stuurschacht te

leggen.

• Controleer vóór elk gebruik of alle onderdelen goed vastzitten, met name het inklapmechanisme, de stuurarretering en de rollen.

GA ALS VOLGT TE WERK OM DE STEP WEER IN DE TRANSPORTTOESTAND TE BRENGEN

• Maak de snelsluiting aan de stuurstang los door de hendel van de snelsluiting van het stuur weg te drukken. (afb. 7)

• Druk op de drukknop waarmee de stuurstang vastgezet is, zodat de stang zich laat bewegen.

• Schuif de stuurstang tot aan de aanslag in de schacht.

16/24

Page 17

MONTAGE- EN GEBRUIKSHANDLEIDING

• Sluit de snelsluiting door de hendel van de snelsluiting om de stuurschacht heen te leggen.

• Trek aan de hendel rechts of links boven het voeteneind om het

inklapmechanisme te ontgrendelen.

• Vouw de step op door het stuur in de richting van het achterwiel

te bewegen totdat het vouwmechanisme hoorbaar vastklikt. (Afb.

9) Indien nodig, kunt u ook het stuur losmaken. Ga hiervoor in

omgekeerde volgorde te werk als stap 2 van de montagehandlei ding en zoals afgebeeld in afb. 2.

INFORMATIE VOOR GEBRUIK

ALLE BEGIN IS MOEILIJK …

… de meeste ongelukken overkomen “beginners” in de eerste tien minuten. In deze fase dient men uiterst voorzichtig te zijn!

AANWIJZINGEN VOOR HET RIJDEN

De step wordt in beweging gezet en gehouden door regelmatig afzetten met de voet. Net als bij een normale kinderstep. Ook het remmen is probleemloos – trap gewoon de achterrem (spatbord) naar beneden.

Wij raden aan de step na elke rit met de hand in te klappen of het gebruik van de standaard. De standaard bevindt zich in de rij-richting aan de linkerzijde onder de trapper. Het gebruik hiervan is simpel, u klapt de standaard in en uit. Aluminium is een goed en licht materiaal dat omzichtig behandeld moet worden, omdat het niet zo hard als bijv. staal is.

ONDERHOUD EN OPSLAG

Reinig het product slechts met een doek of e en vochtige lap en niet met speciale reinigingsmiddelen. Controleer het product vóór en na gebruik op schades en tekenen van slijtage. Verander niets aan de constructie van het product. Gebruik voor uw eigen veiligheid alleen originele onderdelen. Deze zijn verkrijgbaar bij HUDORA. Mochten onderdelen beschadigd zijn of scherpe hoeken en randen ontstaan zijn, dan mag het product niet meer worden gebruikt. Neem in geval van twijfel contact op met onze Serviceafdeling (http://www.hudora.de/). Berg het product op een veilige plek op waar het beschermd is tegen weersinvloeden, zodat het niet beschadigt raakt of mensen verwondingen toebrengt.

Vervang versleten of beschadigde onderdelen, om de veiligheid van uw step te verzekeren.

VERVANGING VAN DE ROLLERS

Vervangende rollers zijn als accessoires verkrijgbaar via http:// ww w.hudor a.de/. Verv ang de roller s als deze ver sleten zi jn. Voor de vervanging van de rollers moet u de schroefbevestiging van de as met 2 inbussl eutels losm aken en de rol van de as afhal en. De kogellagers kunt u met een schroevendraaier of een inbussleutel uit het wiel stoten om ze opnieuw te gebruiken in de nieuwe roller. In de meeste gevallen is het echter raadzaam om met de rollers ook de lagers te vervangen. Steek de lagers met de afstandshuls terug in de nieuwe roller en monteer ze met de asschroeven aan het frame. Let op dat de as goed vastgeschroefd is, voordat u weer start!

LAGERS

Uw step is uitgerust met precisielagers, die onder hoge druk tijdens de productie met vet gevuld worden. Daarom lopen de wieltjes pas bij belasting van de step gemakkelijk en snel. De lagers zijn onderhoudsvrij, maar ook aan slijtage onderhevig. Let op! Versleten lagers maken duidelijk hoorbare ruis en de functie ervan is beperkt. Om optimaal rijplezier te krijgen en duurzame veiligheid te garanderen moeten u zelf bij versleten lagers deze direct vervangen. Bij volledige belasting en dagelijks gebruiken raden wij aan de wieltjes en lagers elke half jaar te vervangen. Lagers zijn als accessoires verkrijgbaar onder http://www.hudora.de/.

AANWIJZING VOOR DE AFVOER AAN HET EINDE VAN DE LEVENSDUUR

Laa t het toeste l aan het eind e van de levensduur afvoeren v ia de ter beschikking staande teruggave- en inzamelsystemen. Met eventuele vragen kunt u terecht bij afvalverwerkers bij u in de buurt.

SERVICE

Wij doen ons best om producten te leveren die helemaal in orde zijn. Mochten toch fouten voorkomen, dan zullen wij ons best doen om deze op te lossen. Om die reden vindt u zeer veel informatie over product, onderdelen, probleemoplossingen en kwijtgeraakte opbouwinstructies onder http://www.hudora.de/.

VERVANGENDE ONDERDELEN EN ORIGINEEL TOEBEHOOR ONDER: http://www.hudora.de/

Alle afbeeldingen zijn ontwerp-voorbeelden.

17/24

Page 18

INSTRUKCJA MONTAŻU I OBSŁUGI

GRATULUJEMY ZAKUPU!

Prosimy dokładnie przeczytać instrukcję obsługi. Instrukcja obsługi stanowi nieodłączny element produktu. Należy ją odpowiednio przechowywać wraz z opakowaniem. Jeśli produkt jest przekazywany osobom trzecim, zawsze należy również przekazać instrukcję. Niniejszy produkt musi być montowany przez osobę dorosłą. Produkt jest przeznaczony wyłącznie do użytku prywatnego. Produkt nie jest przeznaczony do użytku komercyjnego. Korzystanie z produk tu wymaga posiadania określonych umiejętności i wiedzy, aby móc uniknąć obrażeń ciała wskutek upadków i kolizji. Z produktu należy korzystać stosownie do wieku i wyłącznie zgodnie z jego przeznaczeniem.

SPECYFIKACJA TECHNICZNA

Artykuł: HUDORA BigWheel (Rozmiar k ółk a: 215/180 m m)

215

Numer artykułu: 14126, 14127 Wymiary: długość ok. 88 cm, platforma ok. 37 x 12 cm Waga produktu: ok. 4,1 kg Klasa: A, maksymalna waga użytkownika 100 kg Przeznaczenie: Hulajnoga rekreacyjna do użytkowania w pub licznym ruchu drogowym, to nie jest zabawka.

Jeśli masz problemy z instalacją lub poszukujesz dalszych informacji o produkcie, wszelkie ważne informacje znajdziesz pod adresem http://www.hudora.de/.

ZAWARTOŚĆ

1 x hulajnoga (poszczególne części na stronie 3) | 1 x instrukcja obsługi

Inne części, które mogą się znajdować w dostawie, nie są potrzebne.

WSKAZÓWKI OSTRZEGAWCZE

• Przed pierwszym użyciem hulajnogi należy dokończyć jej montaż. Aby uniknąć obrażeń, takich jak zgniecenie lub przytrzaśnięcia, proszę dokładnie przestrzegać poniższej instrukcji montażu. Przed pierwszym użyciem hulajnogi należy upewnić się, że wszystkie części są prawidłowo i trwale zmontowane.

• Podczas montażu chronić przed małymi dziećmi. Istnieje niebezpieczeństwo udławienia się małe części.

• Dla Twojego własnego bezpieczeństwa zwróć uwagę na odpowiednią odzież ochronną. Stosuj osobiste wyposażenie ochronne! Zaliczają się do niego co najmniej: ochraniacze na dłonie / nadgarstki, ochraniacze na kolana, kask i ochraniacze na łokcie. Hulajnogi nigdy nie należy używać bez obuwia.

• Hulajnoga nadaje się do użytku wyłącznie dla jednej osoby.

• Hulajnogi należy używać wyłącznie na odpowiednich powierzchniach, które powinny być gładkie, czyste i suche. Jeżeli jest to możliwe, powierzchnie powinny być wolne od innych uczestników ruchu. Należy unikać spadzistych terenów. podczas stałego używania może dojść do nagrzania się hamulca! Przy tym Twoje obuwie może się uszkodzić! Nie należy dotykać hamulca przed wystygnięciem.

• Należy mieć zawsze wzgląd na inne osoby!

• Zanim ruszysz w drogę: Sprawdź wszystkie elementy łączące i elementy zużywające się, takie jak na przykład mechanizm składania i regulację wysokości kierownicy, pod kątem ich zużycia i solidnego zamocowania. po wielokrotnym luzowaniu

i dokręcaniu elementów złącznych może obniżyć się prawidłowe funkcjonowanie samozabezpieczających gwintów. Należy sprawdzić przede wszystkim ustawienie kierownicy pod kątem prawidłowego wyregulowania i umocowania.

• Zwróć uwagę na to, by nóżka była podczas jazdy bezpiecznie złożona.

• Nigdy nie należy jeździć po zmierzchu, w nocy lub przy złej widoczności. Nie należy jeździć na jezdni i w przejściach oraz po zboczach i pagórkach. Należy unikać bliskości schodów i otwartych zbiorników wodnych.

• Hulajnoga nie nadaje się do skoków.

• Zanim zaczniesz jeździć na hulajnodze, sprawdź ograniczenia obowiązujące w miejscu korzystania z niej wynikające z aktualnych przepisów dotyczących ruchu drogowego.

• Korz ystanie z p roduktu w ymaga okr eślonych umieję tności i wi edzy, aby móc uniknąć obrażeń ciała wskutek upadków i kolizji.

• Dzieci mogą używać produk tu tylko pod nadzorem osób doro-

słych.

• Zwróć uwagę na to, by kierownica podczas jazdy była skierowana logo do przodu lub przyciskami do tyłu.

INSTRUKCJA MONTAZU

1. Połączyć i zamocować kierownicę (1) i pokład (2) za pomocą dostarczonego zestawu śrub (6, 8, 10), jak pokazano na rys. 1.

2. Przykręcić kierownicę (1/3) w sposób pokazany na rys. 2. Następnie nałożyć zaślepkę (14) na otwór w obudowie. Wtedy upewnić się, że zaślepka jest dobrze dopasowana. Nie powinna się dać łatwo usunąć.

3. Zamontować przednie kółko (4) jak pokazano na rys. 3. Upewnić się, że śruba z długą tuleją (7) znajduje się po prawej stronie, a śruba z krótką tuleją (9) po lewej stronie w kierunku jazdy.

4. Zamontować stojak postojowy (5) jak pokazano na rys. 4. Hulajnoga jest teraz zmontowana (rys. 5).

ABY PRZYGOTOWAĆ HULAJNOGĘ DO JAZDY, NALEŻY WYKONAĆ NASTĘPUJĄCE KROKI

• Pociągnij dźwignię po prawej lub lewej stronie nad stopniem,

aby zwolnić mechanizm składania.

• Złóż kierownicę hulajnogi do przodu, aż będzie słyszalne za-

trzaśnięcie (rys. 6).

• Obluzuj zamknięcie szybkomocujące na drążku kierownicy, odciągając dźwignię zamknięcia szybkomocującego od kierownicy, aż dźwignia będzie się znajdować równolegle do uchwytu kierownicy. (rys. 7)

• Kier ownica m oże zost ać zabl okowana n a 4 wysoko ściach . Wy-

ciągnij drążek kierownicy z trzonka kierownicy do tego stop nia, aż drążek kierownicy osiągnie żądaną przez Ciebie wy sokość i zaskoczy odpowiedni przycisk. (rys. 8) Maksymalna wysokość wyciągnięcia nie może zostać przekroczona ze względu na wbudowane zabezpieczenie. Jeśli kierownica na w ybrane j wysoko ści nie będ zie wys tarcz ająco dobr ze osadz o na, wówczas należy ponownie otworzyć zamknięcie szybko mocujące, a śrubę znajdującą się po przeciwległej stronie należy bardziej wkręcić w gwint, tak by zacisk zamknięcia bardziej przylegał do drążka kierownicy. Powtarzaj tę czy nno ść tak dłu go, aż drążek kierownicy b ędzie mógł zost ać be zpiecznie ustawiony.

• Zamknij zamknięcie szybkomocujące, przykładając dźwignię

do trzonka kierownicy.

18/24

Page 19

INSTRUKCJA MONTAŻU I OBSŁUGI

• Sprawdź zawsze przed użyciem hulajnogi wszystkie części pod kątem ich prawid-łowego osadzenia, zwłaszcza mechanizm składania, blokadę kierownicy i kółka.

ABY UMIEŚCIĆ HULAJNOGĘ Z POWROTEM W POZYCJI TRANSPORTOWEJ, NALEŻY WYKONAĆ NASTĘPUJĄCE KROKI

• Obluzuj zamknię cie szybkomocujące, odciągają c dźwignię zamknięcia szybko-mocującego od trzonka kierownicy. (rys. 7)

• Naciśnij przycisk blokujący, tak by drążkiem kierownicy można było ruszać.

• Wsuń drążek kierownicy do oporu w trzonek kierownicy.

• Zamknij zamknięcie szybkomocujące, przykładając dźwignię zamknięcia szybkomocującego do trzonka kierownicy.

• Pociągnij dźwignię po prawej lub lewej stronie nad stopniem, aby zwolnić mechanizm składania.

• Złóż hulajnogę, przesuwając kierownicę w kierunku tylnego koła, aż do słyszalnego zatrzaśnięcia mechanizmu składania. (rys. 9) W razie potrzeby można również poluzować kierownicę. W tym celu należy postępować w kolejności odwrotnej do kroku 2 instrukcji montażu i zgodnie z rys. 2.

INFORMACJE O UŻYTKOWANIU

KAŻDY POCZ ĄTEK JEST TRUDNY…

... większość wypadków zdarza się „początkującym“ w ciągu pierwszych dziesięciu minut. W tej fazie należy zachować szczególną ostrożność.

INSTRUKTAŻ JAZDY

Napędzanie hulajnogi polega na regularnym odpychaniu się nogą – całkiem jak w przypadku hulajnóg dla dzieci. Hamowanie także nie stanowi problemu: po prostu nacisnąć nogą hamulec cierny tylnego kółka (błotnik).

Zalecamy, by hulajnogę po każdej jeździe ręcznie złożyć względnie użyć podpórki. Podpórka boczna znajduje się w kierunku jazdy po lewej stronie pod platformą. Można ją łatwo wysunąć i schować. Alumi nium to dobre i l ekkie t worz ywo, jed nakże w ymaga o strożn ego obchodzenia się z nim, ponieważ nie jest tak wytrzymałe jak na przykład stal.

KONSERWACJA I PRZECHOWYWANIE

Produkt należy czyścić ręcznikiem lub wilgotną szmatką , nie używać specjalnych środków czyszczących! Należy sprawdzić produkt przed i po użyciu pod kątem uszkodzeń i śladów zuż ycia. Nie wolno wykonywać żadnych zmian konstrukcyjnych. W celu własnego bezpieczeństwa należy stosować wyłącznie oryginalne części zamienne. Można je kupić w HUDORA. Jeśli zostaną uszkodzone części lub powstaną ostre kąty lub krawędzie, produktu nie wolno używać. W przypadku wątpliwości należy skontaktować sie z naszym serwisem (http://www.hudora.de/). Produkt należy przechowywać w suchym miejscu, chronionym przed wpływem warunków atmosferycznych, aby nie uległ uszkodzeniu i nie powodował obrażeń u osób.

Wymień uszkodzone lub zużyte części, aby zapewnić bezpieczeństwo Twojej hulajnogi.

WYMIANA KÓŁEK

Kółka zapasowe są dostępne jako akcesoria pod adresem http:// www.hudora.de/ i powinny zostać wymienione, gdy będą zuż yte. W celu wymiany kółek należy odkręcić śruby osi za pomocą dwóch kluczy imbusowych i ściągnąć kółko z osi. Łożyska kulkowe można wyjąć z koła za pomocą śrubokręta lub klucza inbusowego, dzięki czemu będzie je można wykorzystać w nowym kółku. Zazwyczaj wraz ze zmianą kółek zaleca się tak że zmianę łoż yska. Łożyska z tulejką dystansującą należy ponownie wetknąć w nowe kółko i zamontować do ramy przy pomocy śrub osi. Przed ponowną jazdą należy zwrócić uwagę, czy oś jest dobrze przykręcona śrubami.

ŁOŻYSKA

Hulajnoga wyposażona jest w łożyska precyzyjne, które podczas produkcji zostały napełnione smarem pod wysokim ciśnieniem. Dzięki temu kółka kręcą się lekko i szybko dopiero przy obciążeniu hulajnogi. Łożyska nie wymagają konserwacji, ale są one częściami zużywającymi się. Uwaga! Zużyte łożyska powodują wyraźnie słyszalne dźwięki i ich działanie jest ograniczone. Dla zapewnienia optymalnej przyjemności podczas jazdy i trwałego bezpieczeństwa należy niezwłocznie wymienić nawet w niewielkim stopniu zużyte łożyska. W wypadku pełnego obciążenia i codziennego użytkowania zalecamy wymianę kółek i łożysk co sześć miesięcy. Łożyska są dostępne jako akcesoria pod adresem http://www.hudora.de/.

INFORMACJA DOTYCZĄCA UTYLIZACJI

Po zakończeniu okresu żywotności urządzenia należy je przekazać do systemów zwrotów i zbiórki. Proszę skontaktować się z lokalnym przedsiębiorstwem, zajmującym sie utylizacją.

SERWICE

Staramy się dostarczać nasze produkty w nienagannym stanie. Jeśli mimo to wystąpią usterki, postaramy się je usunąć. Dlatego przekazujemy Państwu liczne informacje związane z produktem, częściami zamiennymi, rozwiązywaniem problemów i zgubionymi instrukcjami obsługi, które znajdują się na stronie http://www. hudora.de/.

CZĘŚCI ZAMIENNE I ORYGINALNE AKCESORIA POD: http://www.hudora.de/

Wszystkie zdjęcia stanowią przykład designu.

19/24

Page 20

NAVODILA ZA NAMESTITEV IN UPORABO

PRISRČNE ČESTITKE OB NAKUPU TEGA IZDELKA!

Prosimo vas, da si pozorno preberete navodila za uporabo. Navodila za uporabo so pomemben sestavni del izdelka. Navodila skrbno shranite skupaj z embalažo za primer kasnejših vprašanj. Če izdelek podar ite tretji oseb i, obvezno ve dno prilož ite tudi pri čujoča nav odila. Ta izdelek mora sestaviti odrasla oseba. Ta izdelek je bil razvit posebej za zasebno uporabo. Ta izdelek ni namenjen za komercialno uporabo. Uporaba izdelka zahteva določena znanja in spretnosti, da bi se pre prečile p oškodbe za radi padc ev in trkov. Izde lek uporab ljajte

le starosti primerno in izključno za predvidene namene.

TEHNIČNE SPECIFIKACIJE

Artikel: HUDORA BigWheel (velikost koles: 215/180 mm)

215

Številka izdelka: 14126, 14127 Dimenzije izdelka: približno 88 cm dolžine, površina za stopanje približno 37 x 12 cm Teža izdelka: približno 4,1 kg Razred: A, največ 100 kg uporabniške teže Namen: rekreacijski skiro za uporabo v javnem prometu, ni igr ača .

Če ima te težav e s sestav ljanjem pr odukt a ali potre bujete in formaci je o produkt u, imamo vse kaj potrebuj ete in še več na s pletni str ani http://www.hudora.de/.

VSEBINA

1 x skuter (glejte seznam delov na strani 3) | 1 x ta navodila

Drugi priloženi deli služijo zaščiti med transportom in niso potrebni pri sestavi in uporabi izdelka.

OPOZORILA

• Pred prvo uporabo je treba skiro delno sestaviti. Natančno sledite navodilom za sestavljanje, da preprečite telesne poškodbe, kot npr. zmečkanine ali vkleščenja. Pred prvo uporabo se prepričajte, da so vsi deli pravilni in trdno nameščeni.

• Med postavljanjem naj se majhni otroci zadržujejo stran od mesta postavljanja. Obstaja nevarnost zadušitve zaradi tujka (majhnih deli)!

• Za vašo lastno varnost nosite primerna zaščitna oblačila. Nosite osebno zaščitno opremo! Ta vključuje vsaj: ščitnike za roke, zapestje, kolena, glavo in komolce. Skiroja nikoli ne uporabljajte brez čevljev.

• Skiro je primeren samo za eno osebo.

• Skiro uporabljajte samo na primernih površinah, ki naj bi bile gladke, čiste, suhe in kolikor se da brez drugih udeležencev v prometu. Izogibajte se poševnemu terenu. Pri neprekinjeni uporabi se lahko zavora segreje! Vaša obutev se pri tem lahko poškoduje! Zavor naj se ne bi dotikalo, dokler se ne ohladijo.

• Vedno bodite pozorni na druge ljudi.

• Pred začetkom uporabe: Preverite, ali vsi povezovalni elementi in zaporni deli delujejo neoporečno in so varni, na primer zložljivi mehanizem in nastavitev višine krmila. Funkcija samozapornih navojev se lahko po večkratnem popuščanju in zate govanju pri trdilnih el ementov zma njša. Preveri te predvse m nastavitev krmila – na pravilno poravnavo in pritrditev.

• Prepričajte se, da je stojalo med vožnjo varno pospravljeno.

• Ne vozite v mraku, ponoči ali pri slabi vidljivosti. Ne vozite po pasovih in skozi prehode, prav tako ne po pobočjih in hribih. Izogibajte se bližini stopnic in odprte vode.

• Skiro ni primeren za skoke.

• Pred uporabo skiroja preverite, ali območje uporabe omejujejo veljavni cestno-prometni predpisi.

• Uporaba izdelka zahteva določena znanja in spretnosti, da se preprečijo poškodbe zaradi padcev in trkov.

• Otroci lahko izdelek uporabljajo samo pod nadzorom odraslih.

• Prepričajte se, da je krmilo med vožnjo poravnano z logotipom naprej oz. s stiskalnicami proti nazaj.

NAVODILA ZA MONTAŽO

1. Povežite in pritrdite krmilo (1) in stopalno površino (2) s priloženim kompletom vijakov (6, 8, 10), kot je prikazano na sliki 1.

2. Privijte krmilo (1/3), kot je prikazano na sliki 2. Nato namestite pokrovček (14) na odprtino v ohišju. Bodite pozorni na natančnost prileganja pokrovčka, saj se ne bi smel dati enostavno odstraniti.

3. Montirajte sprednje kolo (4), kot je prikazano na sliki 3. Prepričajte se, da je dolgi vijak (7) nameščen na desni, kratki vijak (9) pa na levi strani v smeri vožnje.

4. Sestavite stojalo (5) za odstavljanje, kot je prikazano na sliki 4. Skuter je zdaj v celoti sestavljen (slika 5).

DA BI SKIRO PRIPRAVLI ZA UPRABO, PROSIMO, DA IZVEDETE NASLEDNJE UKREPE

• Povlecite ročico na desni ali levi nad stopalno površino, da

sprostite zložljivi mehanizem.

• Krmilo sku terja prepognite napr ej, dokler ne sliši te, da klikn e na

svoje mesto (slika 6).

• Sprostite hitro zaporo na krmilu, tako da ročico za hitro zaporo potisnete stran od krmila, dokler vzvod ni vzporeden z ročajem krmila. (slika 7)

• Krmilo je mogoče zakleniti na 4. višinah. Krmilni drog za toliko povlecite iz ogrodja krmila, da dosežete železno višino in ustrezni gumb zaskoči na svoje mesto. (slika 8) Zaradi vgrajenih varnostnih naprav ni mogoče preseči največje višine podaljška. Če krmilo na izbrani višini ni dovolj pritrjeno, ponovno odprite pritrdilni element za hitro zaporo in nasprotni vijak globlje privijte v navoj, tako da je spona tesneje pritrjena na krmilu. Ta postopek ponovite, dokler palica krmila ni varni nastavljena.

• Zaprite sedaj hitro zaporo, tako da vzvod postavite okoli palice krmila.

• Pred uporabo vedno preverite, ali so vsi deli trdno pritrjeni, zlasti zložljivi mehanizem, aretacijo krmila in kolesca.

DA BI SKIRO PONOVNO SPRAVILI V TRANSPORTNI POLOŽAJ, PROSIMO, DA IZVEDETE NASLEDNJE KORAKE

• Sprostite hitro zaporo, tako da ročico za hitro zaporo potisnete stran od palice krmila. (slika 7)

• Pritisnite aretirni gumb za zaklepanje, tako da se krmilo lahko premika.

• Krmilno palico do konca potisnite v steblo krmila.

• Hitro z aporo zapr ite tako, da r očico za hi tro zaklepanje namestite okoli stebla krmila.

• Povlecite ročico na desni ali levi nad stopalno površino, da spro-

20/24

Page 21

NAVODILA ZA NAMESTITEV IN UPORABO

stite zložljivi mehanizem.

• Skuter zložite tako, da krmilo premaknete proti zadnjemu kolesu, dokler zložljivi mehanizem slišno ne zaskoči na svoje mesto. (slika 9) Po potrebi lahko tudi sprostite krmilo. To naredite v obratnem vrstnem redu, kot je prikazano v 2. koraku navodil za montažo in na sliki 2.

NAVODILA ZA UPORABO

VSAK ZAČETEK JE NAJTEŽJI ...

... največ nesreč se zgodi „začetnikom“, v pr vih desetih minutah. V tej fazi je treba biti posebej previden.

NAVODILA ZA VOŽNJO

Skiro se poganja z rednim odrivanjem z nogo. Tako, kot pri znanih otroških skirojih. Tudi zaviranje je precej enostavno – preprosto z nogo pritisnite na zavoro na zadnjem kolesu (na blatnik).

Priporočamo, da skiro po vsaki uporabi zložite oz. da uporabite stojalo. Stransko stojalo je nameščeno na levi strani v smeri vožnj e, pod površino za s topanje. Nj egova uporaba je z agotovljena s preprostim premikanjem nav znoter in navzven. Aluminij je dober in lahek material, vendar je z njim treba tudi skrbno ravnati, ker ni tako trd kot na primer jeklo.

NEGA IN SHRANJEVANJE

Izdelek čistite le s krpo oz. vlažno cunjo in ne uporabljajte čistilnih sredstev! Pred in po uporabo preverite, ali je izdelek poškodovan oz. obrabljen. Ne spreminjajte načina sestave in delov izdelka! Za lastno varnost uporabljajte le originalne nadomestne dele. Te lahko naročite pri podjetju HUDORA. Če so deli izdelka poškodovani oz. nastanejo ostri robovi, izdelka do popravila ne smete več uporabljati! V primeru dvoma kontaktirajte našo servisno službo na http://www.hudora.de/. Izdelek shranite na varno mesto, zaščiteno pred vremenskimi vplivi, tako da se ne more poškodovati ali raniti drugih oseb.

Zamenjajte poškodovane ali obrabljene komponente, da zagotovite varnost skiroja.

SPREMEMBA KOLESC

Nadomestna kolesca so na voljo na spletni strani http://www. hudora.de/ in jih je treba zamenjati, ko se obrabijo. Za menjavo kolesc z dvema imbus ključema sprostite vijačni priključek osi in odstranite kolesca z osi. Kroglične ležaje lahko z izvijačem ali imbus ključem potisnete iz kolesa, da jih lahko še naprej uporabljate na novih kolescih. V večini primerov pa je pri zamenjavi kolesc priporočljiva tudi zamenjava ležajev. Ležaje z distančnimi vložki vstavit e nazaj v nov o kolesce in jih z osnimi vija ki pritrdi te na okvir. Preden začnete znova uporabljati skiro, se prepričajte, da je os dobro privita!

LEŽAJI

Vaš skiro je opremljen z natančnimi ležaji, ki so med proizvodnjo, pod visokim pritiskom, bili napolnjeni z maščobo. Iz tega razloga kolesca delujejo gladko in hitro šele, ko je skiro obremenjen s težo. Ležaji ne potrebujejo vzdrževanja, so pa obrabni deli. Pozor! Obrabljeni ležaji oddajajo jasno slišne zvoke in je njihova funkcija je omejena. Da bi zagotovili največji užitek v vožnji in dolgoročno varnost, morate takoj zamenjati celo delno obrabljene ležaje. Pri polni obremenitvi in vsakodnevni uporabi priporočamo zamenjavo kolesc in ležajev vsakih šest mesecev. Ležaji so, kot dodatna oprema, na voljo na http://www.hudora.de/.

NAPOTEK ZA ODSTRANJEVANJE

Prosi mo, da izdel ek ob koncu ži vljenjsk e dobe odnes ete na pris tojno zbiralno mesto za tovrstne odpadke. Na vprašanja vam bo na zbiralnem mestu odgovorilo podjetje za odstranjevanje odpadkov.

STORITVE ZA STRANKE

Prizadevamo si za dostavo brezhibnih izdelkov. V kolikor bi kljub temu pr išlo do napa k, si prav ta ko prizade vamo za hitr o odpravo te h napak. Številne informacije o izdelku, nadomestnih delih, reševanju težav in izgubljena navodila za uporabo najdete na spletni strani http://www.hudora.de/.

REZERVNI DELI IN ORIGINALNA DODATNA OPREMA POD: http://www.hudora.de/

Vse slike so primeri oblikovanja.

21/24

Page 22

СБОРКА И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОЗДРАВЛЯЕМ С ПРИОБРЕТЕНИЕМ ДАННОГО ИЗДЕЛИЯ!

Пожалуйста, внимательно прочитайте данную инструкцию по эксплуатации. Инструкция по эксплуатации является неотъемлемой составляющей изделия. Поэтому следует бережно хранить инструкцию, как и упаковку, на случай возникновения вопросов в дальнейшем. Если Вы передаете изделие третьим лицам, пожалуйста, передавайте вместе с ним данную инструкцию по эксплуатации. Данное изделие должен собирать взрослый человек. Данное изделие сконструировано исключительно для использования в личных целях. Изделие не сконструировано для коммерческого использования. Пользование изделием предусматривает наличие определенных способностей и знаний, которые позволят избежать травм, вызываемых падениями и столкновениями. Используйте его только для соответст вующе й возрастной группы и приме няйте изделие только с той

целью, для которой оно было про изведено.

ДАННЫЕ ТЕХНИЧЕСКОЙ СПЕЦИФИКАЦИИ

Артик ул: самокат HUDORA BigWheel

215

(размер роликов: 215/180 мм) Артик ульный номер: 14126, 14127

Размер: около 88 cм длина, поверхность площа дки д ля ног 37 x 12 cм Вес: примерно 4,1 кг Класс: А, максимальный вес пользовате ля 100 кг Назначение: самокат для использования в до -

рожном движении, не является игрушкой.

Если у Вас возникли проблемы при сборке или Вы хотите получить дополните льные сведения об изделии, то всю не обходимую информацию Вы найдете в сети Интернет по адресу http://www.hudora.de/.

КОНТЕНТ

1 x самокат (см. список деталей на стр. 3) | 1 x данное руководство

Иные детали, которые при определенных обстоятельства х мог ут входить в объём поставки, не требуются.

ПРЕДУПРЕДИТЕЛЬНЫЕ УКАЗАНИЯ

• Перед первым использованием этого самоката сначала необходимо осуществить его сборку. Чтобы избежать травм, вызванных ушибами или защемлениями, пожалуйста, точно следуйте размещенной ниже инструкции по монтажу. Перед первым использованием само ката убедитесь, что все е го детали и компоненты смонтированы правильно и надежно.

• Не допускайте появления маленьких детей во время установки. Существует опасность удушья из-за посторонних предметов (мелких деталей)!

• Для Вашей собственной безопасности выбирайте подходящую защит ную одеж ду. Одевайте средства

индивидуальной защиты! Они включают в себя, как ми ним у м , ср е д с т в а дл я за щ и т ы рук и запясти й, на к о ленники, защитный шлем и налокотники. Никогда не пользуйтесь самокатом без обуви.

• Самокат-скутер предназначен для одного человека.

• Пользуйтесь самокатом только на подходящих для

него территориях и площадях: они должны быть ровными, чистыми, сухими и, по возможности, их не должны использовать другие участники дорожного движения. Избегайте покатых участков. При продолжительном использовании самоката тормоз может нагреться! При этом может пострадать Ваша обувь! Не следует прикасаться к тормозу, пока он не остынет.

• Будьте осторожны по отношению к другим лицам.

• Перед стартом: проверьте отсутствие повреждений

и жесткую посадку всех соединительных элементов и быстроизнашивающихся деталей, например, механизма складывания и устройства регулировки высоты руля. Функции самостопорящихся резьбовых соединений могут ухудшиться в результате многочисленных ослаблений и затяжек соединительных элементов. Прежде всего, проверьте правильное выравнивание и крепление руля.

• Следите за тем, чтобы подножка была надежно убра-

на во время езды.

• Не катайтесь в сумерка х, ночью или при плохой ви-

димос ти. Не ездите по проезжей части и проходам, а также по откосам и холмам. Избегайте непостед ственнойблизости лестниц и открытых водоемов.

• Самокат-ску тер не предназначен для прыжков.

• Перед использованием самоката проверьте ограни-

чение области использования действующими правилами дорожного движения.

• Пользование изделием предусматривает наличие

определенных способностей и знаний, которые позволят избежать травм, вызываемых падениями и столкновениями.

• Детям разрешается использовать данное изделие

только под присмотром взрослых

• О б ра т и те вн и ма н и е, чт о во вр ем я дв и ж е н ия ру л ь до л -

жен быть направлен логотипом вперед, и кнопками назад.

РУКОВОДСТВО ПО СБОРКЕ

1. Соедините и закрепите с помощью входящих в комплект поставки болтов (6, 8, 10) рулевую штанг у (1) и верх (2), как это показано на рис. 1.

2. Закрутите рулевую (1/3) штанг у, как это показано на рис. 2. По сл е эт ог о по са д ит е кр ыш к у (14) на отверстие в корпусе. Обратите внимание на точность соединени я – пр ост от а ра змы ка ния дол жна быть и ск л юч ена .

3. Установите переднее колесо (4), как это изобра жена на рис. 3. Сл ед и те за те м , чт о б ы п р и мо нт а же дл и нн ы й вворачиваемый винт (7) находился справа, а сторона вкручивания – слева по направл ению движения.

4. Теперь смонтируйте подножки (5) для остановки, как это показано на рис. 4. Cборка самоката завершена

(рис. 5).

22/24

Page 23

СБОРКА И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ЧТОБЫ ПОДГОТОВИТЬ СКУТЕР К К АТАНИЮ НА НЕМ, ДЕЙСТВУЙТЕ СЛЕДУЮЩИМ ОБРАЗОМ

• Поворачивайте рукоятку над подножкой вправо или влево, чтобы ак тивировать механизм скла дывания.

• Перемещайте руль самоката вперед, пока он не за фиксируется со слышимым звуком ( рис. 6).

• Отклоните рычажок быстродействующего затво-

ра, находящийся на рулевой колонке, от руля, пока он не окажется в положении параллельном ручкам руля. (рис. 7)

• Руль может быть застопорен на 4 разных высотах.

Вытяните рулевую трубу из рулевой колонки на нужную Вам высоту так, чтобы соответствующа я кнопка затвора со щелчком вошла в паз. (рис. 8) Максимальную высоту выдвижения, нельзя превысить из-за встроенного стопорного устройства. В случае, если руль зафиксирован на выбранной высоте не достаточно хорошо, отклоните рычажок быстродействующего затвора е ще раз и вверните болт, располагающ и й с я на п р от и в не г о , гл у бже в ре з ь бу. Та к и м о б р а зо м место затвора плотнее приляжет к рулевой трубе. Повторяйте это действи е до тех пор, пока рулева я труба не будет надежно зафиксирована.

• Закройте быстродействующий затвор следующим

образом: верните рычажок затвора в исходное положение, при котором он огибает рулевую колонку.

• Перед использованием самоката-скутера каждый

раз проверяйте, чтобы все его детали и части прочно сидели на своих места х. Особ енно обращайте вни мание на механизм складывания, колеса, на стопо-

рение руля и ручек руля.

ЧТОБЫ ВЕРНУТЬ СКУТЕР В ПОЛОЖЕНИЕ ДЛЯ ТРАНСПОРТИРОВКИ, ПОЖ АЛУЙСТА, ВЫПОЛНИТЕ СЛЕДУЮЩИЕ ДЕЙСТВИЯ

• Отогните рычажок быстродействующего затвора в

направлении от рулевой колонки и откройте его. (рис. 7)

• Надавите на кнопку стопорения так, чтобы можно

было двигать рулевую трубу.

• Задвиньте рулевую трубу в рулевую колонк у до упора.

• Закройте быстродействующий затвор: верните ры-

чажок затвора в исходное положение, при котором он огибает рулевую колонку.

• Поворачивайте рукоятку на д подножкой вправо или

влево, чтобы активировать механизм складывания.

• Сложите самокат, двигая штанг у руля в направлении

задн его колеса, пока Вы не услышите звук фиксации механизма складывания (рис. 9). При необходимости Вы также можете снять руль. Для этого выполните действия, приве денные в шаге 2 руководства по монтажу и отображенные на рис. 2, в обратной последовательности.

УКАЗАНИЯ ПО ИСПОЛЬЗОВАНИЮ

ЛИХА БЕДА НАЧАЛО….

... Большинство аварий и несчастных случаев проис-

ходят с начинающими в первые десять мину т. На этом этапе следует быть особенно осторожными.

ИНСТРУКЦИЯ ПО КАТАНИЮ

Самокат-скутер приводится в движение путем повторных толчков производимых ступней ноги. Точно так же, как и всем известный детский самокат. Торможение тоже не предоставит проблем – просто нажмите ногой на фрикционный тормоз заднего колеса (защитный кожух).

Мы рекомендуем после каждой поездки складывать самокат и использовать стояночную опору. Боковая стояночная опора находится с левой стороны по направлению движения под декой. Для использования она просто задвигается и выдвигается. Ал юми ний – хороший и легкий материал, но не будучи таким же твердым, как и сталь, например, он тр ебует осторожного с

собой обращения.

ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

Следует очищать изделие только салфеткой или влажной тряпкой без применения специальных чистящих средств! Проверяйте изделие во время использования и после использования на наличие повреждений и следов износа. Не вносите изменения в конструкцию! Для Вашей собственной безопасности используйте только оригинальные запасные части. Если повреждены детали или появились острые углы и края, использовать изделие нельзя! При возникновении сомнений свяжи-

тесь с нашей сервисной службой ните изделие в безопасном месте, защищенном от погодных воздействий, чтобы не повредить его и не нанести травмы людям.

Чтобы обеспечить безопасность при пользовании самокатом, заменяйте его поврежденные или изношенные

детали.

ЗАМЕНА РОЛИКОВ

Запасные ролики можно приобрести на сайте hudora.de/, ролики следует заменять, когда они износятся. Для замены роликов раскрутите осевое соединение двумя ключами с шестигранной головкой и снимите ролик с оси. Шарикоподшипник Вы можете снять с колеса отвёрткой или ключом с шестигранной головкой, чтобы использовать его дальше в новом ролике. Однако, как правило, с заменой роликов рекомендуется также и замена подшипников. Снова вставьте подшипники с распоркой в новый ролик и смонтируйте на раме осевыми болтами. Прежде чем снова начинать езду, про-

следите за тем, чтобы ось была хорошо завинчена!

ПОДШИПНИКИ

Ваш самокат оснащён подшипниками высокой точности, которые во время изготовления были наполнены смазкой под высоким давлением. По этой причине колеса осуществляют легкое и быстрое вращение только

(http://hudora.de/). Хра-

http://www.

23/24

Page 24

СБОРКА И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

при нагрузке на самокат. Подшипники не требуют техобслуживания, но также являются изнашивающимися деталями. Внимание! Изношенные подшипники издают хорошо слышимые шумы, а их функциональность ограниченна. Чтобы получить максимальное удовольствие от езды и обеспечить ее постоянную безопасность, Вам необходимо самим незамедлительно заменять изношенные подшипники. При полной нагрузке и ежедневном использовании мы рекомендуем менять колеса и подшипники каждые полгода. Подшипники можно заказать в разделе комплектующих по адресу: http://www.

hudora.de/.

УКАЗАНИЕ ПО УТИЛИЗАЦИИ

В конце срока службы изделия следует передать его имеющимся службам сбора и возврата. На вопросы отвечают предприятия, занимающиеся утилизацией, на месте.

СЕРВИС

Мы стараемся поставлять изделия безупречного качес т в а . Ес л и , не см о тр я на эт о, вс е же во зн и к аю т де фе к ты , мы прилагае м усилия к тому, чтобы устранить их. Поэтому Вы можете найти подробную информацию об изделии, о запасных частях, решения проблем и инструк-

ции (на случай утери) по ад ресу

ht tp://hudora.de/.

ЗАПАСНЫЕ ЧАСТИ И ОРИГИНАЛЬНЫЕ А КСЕССУАРЫ ПОД:

http://www.hudora.de/

Все иллюстрации являются примерами дизайна.

24/24
