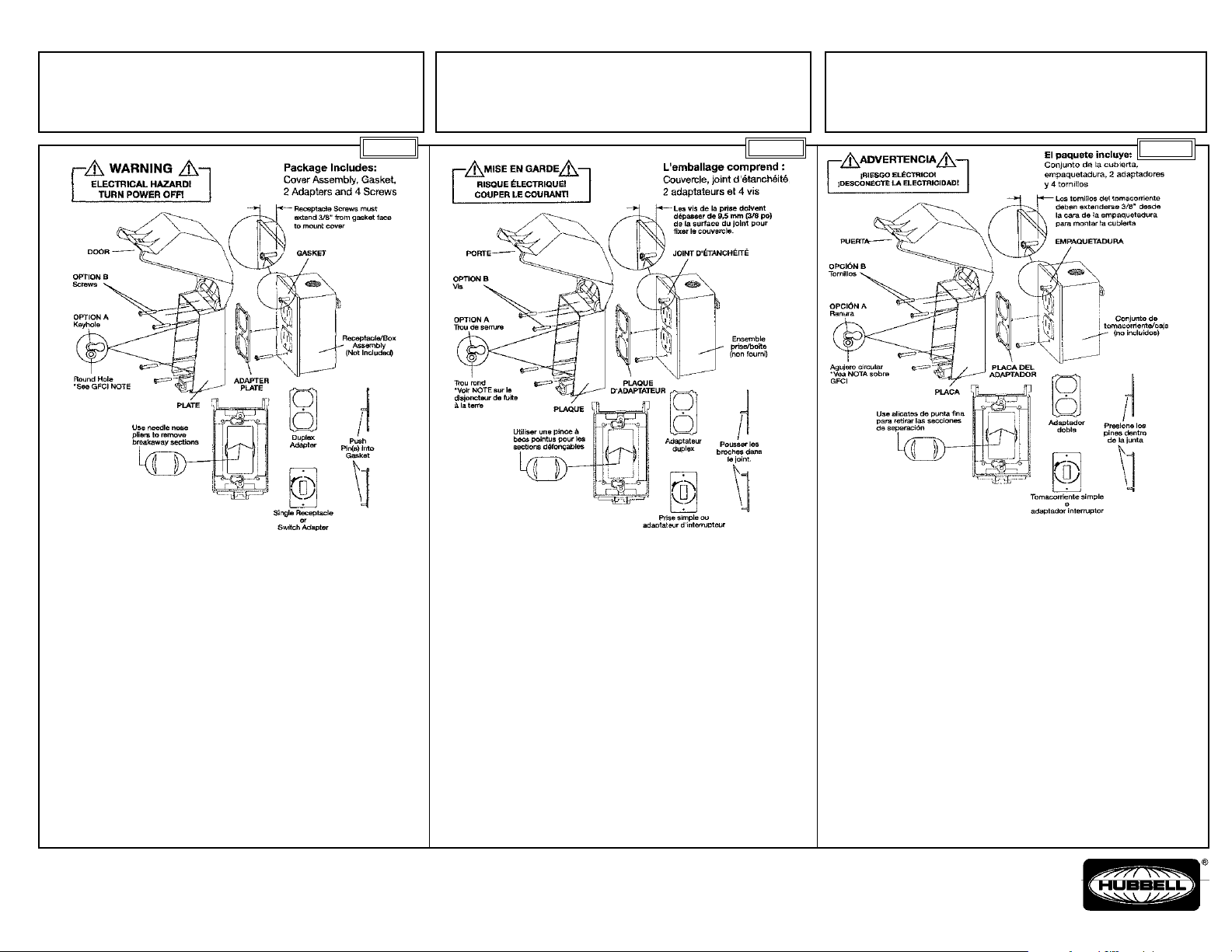

Hubbell WP723D, WP8MH Installation Manual

BOX HOOD FOR

WET AND DAMP LOCATIONS

COIFFE DE BOÎTE POUR ENDROITS

MOUILLÉS ET HUMIDES

CAPUCHA DE CAJA PARA SITIOS

MOJADOS Y HÚMEDOS

INSTALLATION INSTRUCTIONS

English

NOTICE: For installation by a qualified electrician in accordance with national
and local electrical codes and the following instructions.

NOTICE: This box hood is suitable for unattended connection of plugs in wet
locations when installed in accordance with the National Electrical Code® and
the following instructions.

CAUTION: RISK OF ELECTRIC SHOCK. Disconnect power before installing.
NOTICE: This box hood includes a lockout provision: box hood’s door (in the

closed position) accepts a 3/16-1/4 inch (4.8 - 6.3 mm) diameter shackle of a
suitable padlock. This lockout provision is intended ONLY to prevent
unauthorized use of the receptacle inside and to isolate equipment from the
connection to energy as a method of compliance to OSHA Lockout/Tagout
Regulation 29 CFR Part 1910.147.

Box hood openings accept maximum cord diameter of:

1-gang 5/8 inch (15.8 mm)

DIRECTIVES DE MONTAGE

Français

AVIS - Doit être installé par un électricien qualifié conformément aux codes de
l’électricité nationaux et locaux et selon les directives suivantes.

AVIS - Cette coiffe de boîte convient pour laisser un branchement dans une
prise sans surveillance dans des endroits mouillés lorsqu’elle est installée
conformément aux codes de l’électricité nationaux et locaux et selon les
directives suivantes.

ATTENTION - RISQUE DE CHOC ÉLECTRIQUE. Débrancher le circuit avant
de procéder au montage.

AVIS - La coiffe de boîte est pourvue d’une disposition de blocage : le couvercle
de la coiffe (en position fermée) accommode un arceau de cadenas de 4,8 à 6,3
mm de diamètre. Cette disposition de blocage sert UNIQUEMENT à prévenir
l’usage non autorisé de la prise située à l’intérieur et empêcher le matériel d’être
raccordé à la source d’énergie, conformément aux exigences du règlement
OSHA 29 CFR, section 1910.147 en matière de blocage et d’étiquetage.

Les ouvertures de la coiffe accommodent un cordon de diamètre maximum de :

boîte simple 15,8 mm

INSTRUCCIONES DE MONTAJE

Español

AVISO - Para ser instalado por un electricista calificado, de acuerdo con los
códigos eléctricos nacionales y locales, y siguiendo estas instrucciones.

AVISO - Esta capucha de caja es apropiada para la conexión de clavijas en un
tomacorriente sin vigilancia en sitios mojados, como se indica en la Norma
oficial mexicana NOM-001-SEMP-1994, cuando está instalada de conformidad
con la Norma oficial mexicana y siguiendo estas instrucciones.

CUIDADO - RIESGO DE CHOQUE ELÉCTRICO. Desconectar la corriente
antes de la instalación.

AVISO: Esta capucha de caja incluye un dispositivo de bloqueo: la tapa de la
capucha de caja (en posición cerrada) admite un candado apropiado con
pasador de 4,8 - 6,3 mm de diámetro. Este dispositivo de bloqueo SÓLO está
destinado a impedir el uso sin autorización del tomacorriente interior y a aislar
el equipo de la conexión con la fuente de energía, a fin de dar cumplimiento a
la norma OSHA 29 CFR Parte 1910.147 en materia de bloqueo y etiquetado.

Las aberturas de la capucha de caja admiten un diámetro máximo de cable de:

caja simple 15,8 mm

*GFCI NOTE: Alternative GFCI installation (not pictured). Verify GFCI is securely fastened
to box. Remove center from gasket and place over GFCI. Insert (2) screws (provided)
through top and bottom ROUND holes in cover into threaded holes in GFCI. Tighten screws.
See steps 4A.

Wiring Device-Kellems
Hubbell Incorporated
Bridgeport, CT 06605
[phone]

PD1390 ( PAGE 1 ) PRINTED IN U.S.A. 9/08

*NOTE sur le disjoncteur de fuite à la terre : autre installation de disjoncteur de

fuite à la terre (sans image). Vérifier que le disjoncteur de fuite à la terre est bien
fixé à la boîte. Retirer le centre du joint et le poser sur le disjoncteur de fuite à la

terre. Insérer les (2) vis (fournies) par les trous RONDS du couvercle dans les
trous filetés du disjoncteur de fuite à la terre. Serrer les vis. Voir étape 4A.

*NOTA sobre GFCI: Instalación con interruptor de falla a tierra alternativo - GFCI (no
ilustrada). Verifique que el GFCI esté asegurado firmemente a la caja. Retire el centro
desde la junta y colóquelo sobre el GFCI. Inserte (2) tornillos (suministrados) a través de
los agujeros CIRCULARES en la cubierta en los orificios roscados del GFCI. Apriete los
tornillos. Siga los pasos indicados en 4A.

BOX HOOD FOR

WET AND DAMP LOCATIONS

COIFFE DE BOÎTE POUR ENDROITS

MOUILLÉS ET HUMIDES

CAPUCHA DE CAJA PARA SITIOS

MOJADOS Y HÚMEDOS

INSTALLATION INSTRUCTIONS

English

For Vertical Mounting Only!

1. TURN POWER OFF.

2. Knock out appropriate receptacle pattern from gasket.

3. Prepare receptacle for cover installation. GFCI receptacle – discard adapter
plates. Round receptacle up to 1-9/16” – remove breakaway sections from back
of cover (see illustration). Remove inner circle of Round/Switch adapter.

4. Mount plate to box. Note: Position plate with door hinges at top, making certain
that door is assembled to plate prior to installation.

Option A: Attaching plate using receptacle screws

Attach receptacle to box by loosely inserting the receptacle screws into the box.
Knock out the two screw holes from the gasket and place gasket over the heads
of the screws and seat against face of box. Thread screws until heads extend
3/8” from face of gasket (see illustration). Push adapter pin(s) into gasket and
receptacle. Place the plate KEYHOLES over screws and “square” to box (see
illustration). Tighten screws to secure plate.

Option B: Attaching plate using mounting screws (furnished)

Attach receptacle securely to box. Knock out the four screws from the gasket.
Position gasket over receptacle and seat against face of box. Push adapter
pin(s) into gasket and receptacle. Secure the plate firmly to box with the four
mounting screws.

5. Use caulk or sealant around plate when installed on an irregular flat surface such as
brick or wood siding.

6. TURN ON POWER.

Wiring Device-Kellems
Hubbell Incorporated
Bridgeport, CT 06605
[phone]

PD1390 ( PAGE 2 ) PRINTED IN U.S.A. 9/08

DIRECTIVES DE MONTAGE

Français

Pour montage vertical uniquement!

1. COUPER LE COURANT.

2. Défoncer le joint d’étanchéité selon le modèle approprié de prise.

3. Préparer la prise pour l’installation du couvercle. Prise avec disjoncteur de fuite de terre
– jeter les plaques d’adaptateur. Prise ronde jusqu’à 40 mm (1-9/16 po)- retirer les sections
défonçables de l’arrière du couvercle. Retirer le cercle intérieur de l’adaptateur rond pour
interrupteur.

4. Monter la plaque sur la boîte. Note : Placer la plaque avec les charnières au sommet,
en veillant à ce que la porte soit fixée à la plaque avant l’installation.

Option A : Fixation de la plaque à l’aide des vis de la prise.

Fixer la prise à la boîte en insérant (sans les serrer) les vis de la prise dans la boîte.
Défoncer deux trous de vis dans le joint et poser le joint sur les têtes des vis et contre la
face de boîte. Visser les vis jusqu’à ce que les têtes dépassent de la surface du joint de 9,5
mm (3/8 po). Pousser les broches de l’adaptateur dans le joint et la prise. Placer les
TROUS DE SERRURE du couvercle sur les vis et mettre à l’équerre le couvercle sur la
boîte (voir illustration). Serrer les vis pour fixer la plaque.

Option B : Fixation de la plaque à l’aide des vis de montage (fournies)

Fixer fixer la prise à la boîte. Défoncer le joint avec les quatre vis. Placer le joint sur la
prise et contre la face de la boîte. Pousser les broches de l’adaptateur dans le joint et la
prise. Bien fixer la plaque sur la boîte à l’aide des quatre vis.

5. Poser du calfeutrant ou du scellant autour de la plaque si elle est installée sur une surface
irrégulière comme un parement en brique ou en bois.

6. REMETTRE LE COURANT!

INSTRUCCIONES DE MONTAJE

Español

¡Sólo para montaje vertical!

1. DESCONECTE LA ELECTRICIDAD.

2. Retire el modelo de tomacorriente apropiado de la empaquetadura.

3. Prepare el tomacorriente para la instalación de la cubierta. Tomacorriente GFCI –
deseche las placas adaptadoras. Tomacorriente redondo de hasta 1-9/16” – retire las
secciones de separación de la parte posterior de la cubierta (vea la ilustración).
Retire el círculo interno del adaptador interruptor redondo.

4. Monte la placa en la caja. Nota: Ubique la placa con las bisagras para puerta en
la parte superior, asegurándose de que la puerta esté ensamblada con la placa
antes de la instalación.

Opción A: Instale la placa usando los tornillos del tomacorriente

Sujete el tomacorriente a la caja aflojando ligeramente los tornillos del tomacorriente
en la caja. Retire los dos tornillos de los agujeros en la empaquetadura y coloque
ésta sobre la cabeza de los tornillos y asiéntelas contra la parte delantera de la
caja. Enrosque los tornillos hasta que las cabezas se extiendan a 3/8” de la parte
delantera de la empaquetadura (vea la ilustración). Presione los pines de adaptación
en la empaquetadura y el tomacorriente. Coloque las RANURAS de la placa sobre
los tornillos y “encuadre” la caja (vea la ilustración). Ajuste los tornillos para asegurar
la placa.

Opción B: Sujete la placa usando los tornillos de montaje (suministrados)

Instale el tomacorriente firmemente en la caja. Retire los cuatro tornillos de la
empaquetadura. Ubique la empaquetadura sobre el tomacorriente y asiéntela contra
la parte delantera de la caja. Presione los pines de adaptación en la empaquetadura
y el tomacorriente. Asegure la placa firmemente a la caja con los cuatro tornillos de
montaje.

5. Use masilla o sellante alrededor de la placa cuando la instale en una superficie
irregular como revestimiento de ladrillo o madera.

6. CONECTE LA ELECTRICIDAD.
