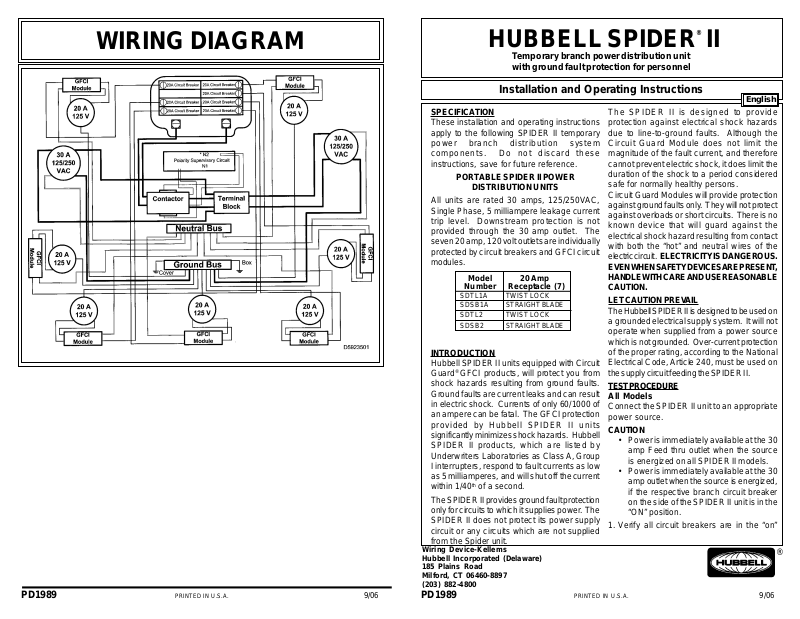

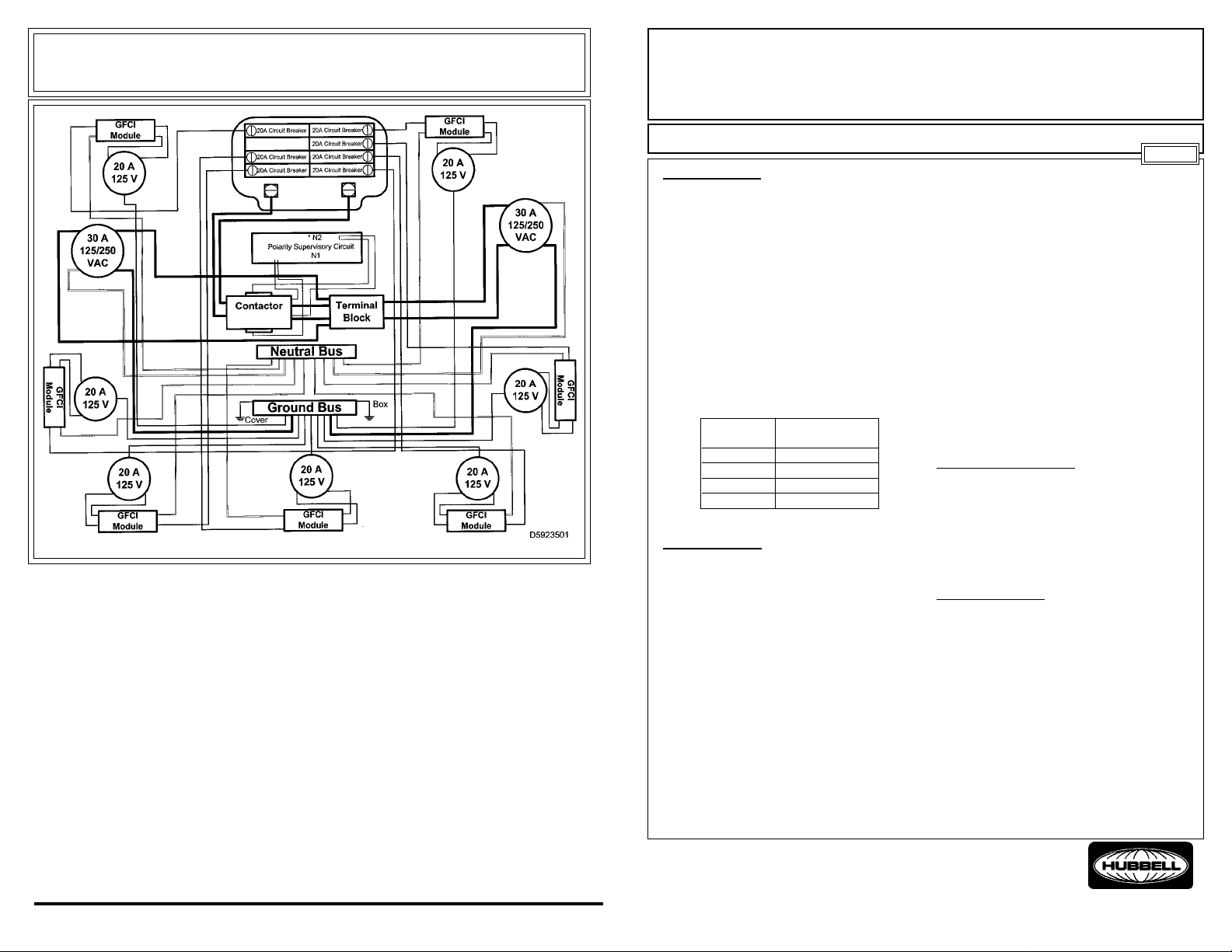

WIRING DIAGRAM
HUBBELL SPIDER® II
T emporary branch power distribution unit
with ground fault protection for personnel
PD1989 PRINTED IN U.S.A. 9/06
Installation and Operating Instructions
English
SPECIFICA TION
These installation and operating instructions
apply to the following SPIDER II temporary
power branch distribution system
components. Do not discard these
instructions, save for future reference.
PORTABLE SPIDER II POWER
DISTRIBUTION UNITS
All units are rated 30 amps, 125/250VAC,
Single Phase, 5 milliampere leakage current
trip level. Downstream protection is not
provided through the 30 amp outlet. The
seven 20 amp, 120 volt outlets are individually
protected by circuit breakers and GFCI circuit
modules.
Model 20 Amp
Number Receptacle (7)
SDTL1A TWIST LOCK
SDSB1A STRAIGHT BLADE
SDTL2 TWIST LOCK
SDSB2 STRAIGHT BLADE
INTRODUCTION
Hubbell SPIDER II units equipped with Circuit
Guard® GFCI products, will protect you from
shock hazards resulting from ground faults.
Ground faults are current leaks and can result
in electric shock. Currents of only 60/1000 of
an ampere can be fatal. The GFCI protection
provided by Hubbell SPIDER II units
significantly minimizes shock hazards. Hubbell
SPIDER II products, which are listed by
Underwriters Laboratories as Class A, Group
I interrupters, respond to fault currents as low
as 5 milliamperes, and will shut off the current
within 1/40th of a second.
The SPIDER II provides ground fault protection
only for circuits to which it supplies power. The
SPIDER II does not protect its power supply
circuit or any circuits which are not supplied
from the Spider unit.
Wiring Device-Kellems
Hubbell Incorporated (Delaware)
185 Plains Road
Milford, CT 06460-8897
(203) 882-4800
PD1989 PRINTED IN U.S.A. 9/06
The SPIDER II is designed to provide
protection against electrical shock hazards
due to line-to-ground faults. Although the
Circuit Guard Module does not limit the
magnitude of the fault current, and therefore
cannot prevent electric shock, it does limit the
duration of the shock to a period considered
safe for normally healthy persons.
Circuit Guard Modules will provide protection
against ground faults only . They will not protect
against overloads or short circuits. There is no
known device that will guard against the
electrical shock hazard resulting from contact
with both the “hot” and neutral wires of the
electric circuit. ELECTRICITY IS DANGEROUS.
EVEN WHEN SAFETY DEVICES ARE PRESENT ,
HANDLE WITH CARE AND USE REASONABLE
CAUTION.
LET CAUTION PREV AIL
The Hubbell SPIDER II is designed to be used on
a grounded electrical supply system. It will not
operate when supplied from a power source
which is not grounded. Over-current protection
of the proper rating, according to the National
Electrical Code, Article 240, must be used on
the supply circuit feeding the SPIDER II.
TEST PROCEDURE
All Models
Connect the SPIDER II unit to an appropriate
power source.
CAUTION
• Power is immediately available at the 30
amp Feed thru outlet when the source
is energized on all SPIDER II models.
• Power is immediately available at the 30
amp outlet when the source is energized,
if the respective branch circuit breaker
on the side of the SPIDER II unit is in the
“ON” position.
1. Verify all circuit breakers are in the “on”
®
Page 2
position.
2. Push the test button on the individual GFCI
module. The unit should trip.
3. Push the reset button. The indicator light
should come on.
4. Repeat steps 2 & 3 for the remaining six
modules.
Models SDSB2 and SDTL2 only, equipped
with (1) 30 Ampere GFCI circuit breaker.
1. Push the test button. The unit should trip.
2. Reset the breaker by pushing handle to the
“OFF” position, then to “ON”.
If the unit does not trip when tested, or cannot
be reset after conducting the recommended
troubleshooting procedure, consult Hubbell
Incorporated, Milford, Connecticut.
TROUBLESHOOTING THE SPIDER II
The main power contactor within the SPIDER II
unit will trip whenever one or more of the
following abnormal conditions exist in the line
(supply) side circuit:
1. Either line (hot) conductor is transposed with
the neutral conductor.
2. Either line (hot) conductor is open
(disconnected).
3. There is an excessive voltage imbalance
between line 1 and line 2 circuits. This may
be the result of an open neutral conductor in
the supply circuit.
When the abnormal condition(s) in the supply
circuit is corrected, the unit may be reset for
normal use by completely removing and then
reapplying line power. It is recommended that
the GFI test procedure be repeated at this time.
When a GFI module trips, attempt to reset it by
pressing the reset switch, being careful to look
for possible danger to personnel. If the module
resets, the fault was momentary and has
cleared. If it trips again immediately , the fault is
still present and the GFI module is performing its
safety function. T o locate the fault, disconnect
all loads and again try pressing the reset switch.
The module should reset. Reconnect the loads
one at a time. The module will trip when the
faulted load is reconnected. Inspect all tools,
appliances and extension cords in the faulted
load circuit, repairing or replacing any that are
not in good condition.
NOTE: Tripping of a branch circuit breaker in
the models can only result from an overload or
short circuit condition in its individual load circuit.
When the fault in the load circuit is corrected
or removed, the circuit breaker can be reset
for normal use by turning handle to “OFF”
position and then to the “ON” position.
Models SDTL2 and SDSB2 only
A GFI circuit breaker will trip whenever one or
more of the following fault conditions exist in
its individual branch circuit:
1. A ground fault occurs (the leakage current
to ground exceeds 5 milliamperes).
2. The neutral conductor becomes grounded.
3. There is an overload or short circuit.
When a GFI circuit breaker trips, attempt to reset
it by turning its handle to the “OFF” position then
to the “ON” position. If it resets, the fault was
momentary and has cleared. If it trips again, the
fault is still present and the GFI breaker is
performing its safety function. To locate the
fault, disconnect all loads on the branch circuit
in question. (Note that this corresponds to only
one outlet on the SPIDER
than one tool or appliance on a given branch
circuit can only be achieved using multiple outlet
taps, strips, or extension cords, or through a
feed-through receptacle(s) built into an
appliance). Reset the GFI breaker and reconnect
the loads one at a time. The breaker will trip
when the faulted load is reconnected. Inspect
all tools, appliances and extension cords in the
faulted circuit, repairing or replacing any that
are not in good condition.
NOTE: If a GFI circuit breaker trips as the result
of an overload condition, it may not trip
immediately after the load has been disconnected
and then reconnected because the thermal
sensing element has cooled. For example, the
breaker is permitted to take up to one hour to trip
off when carrying 135 percent of its rated load
(40.5 amperes on a 30 amp circuit).
When the fault in the load circuit is corrected or
removed, the GFCI circuit breaker should be
reset for normal use.
APPLICA TION NOTES
1. Tripping of individual branch circuit breakers
in any SPIDER II unit has no effect on
downstream units connected through the
30 amp outlet.
2. There is no overload protection for the 30
amp outlet.
3. When shutting down the temporary power
at the end of the working day, do so by
pressing the test button on the individual
modules on the SPIDER II unit and the individual
GFI breaker test buttons for models SDTL2,
SDSB2.
®
II UNIT . A load of more
NUISANCE TRIPPING
All cables have some capacitive leakage.
In a 120 V system, there is a limit to the
length of cable which can be run before
sufficient leakage to ground will build up
causing a GFI to trip. In the Hubbell SPIDER
II system, however, capacative leakage in
the two power lines flows in opposite
directions. This design cancels the
capacative leakage effect, and there is no
theoretical limit to the length of
interconnecting cable runs between SPIDER
II units. Individual 120 volt branch circuit
load cords, however, should be limited to
250 feet in length.

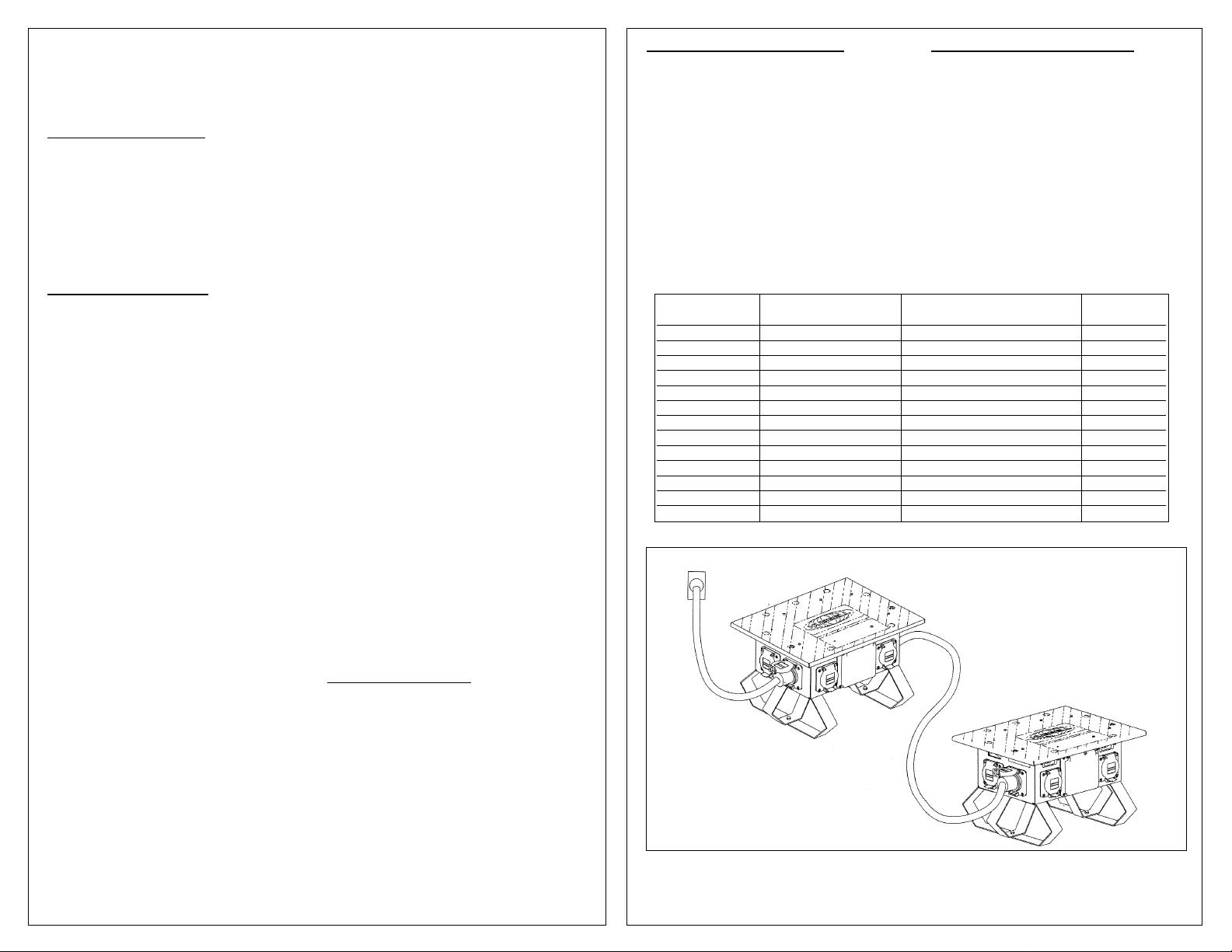

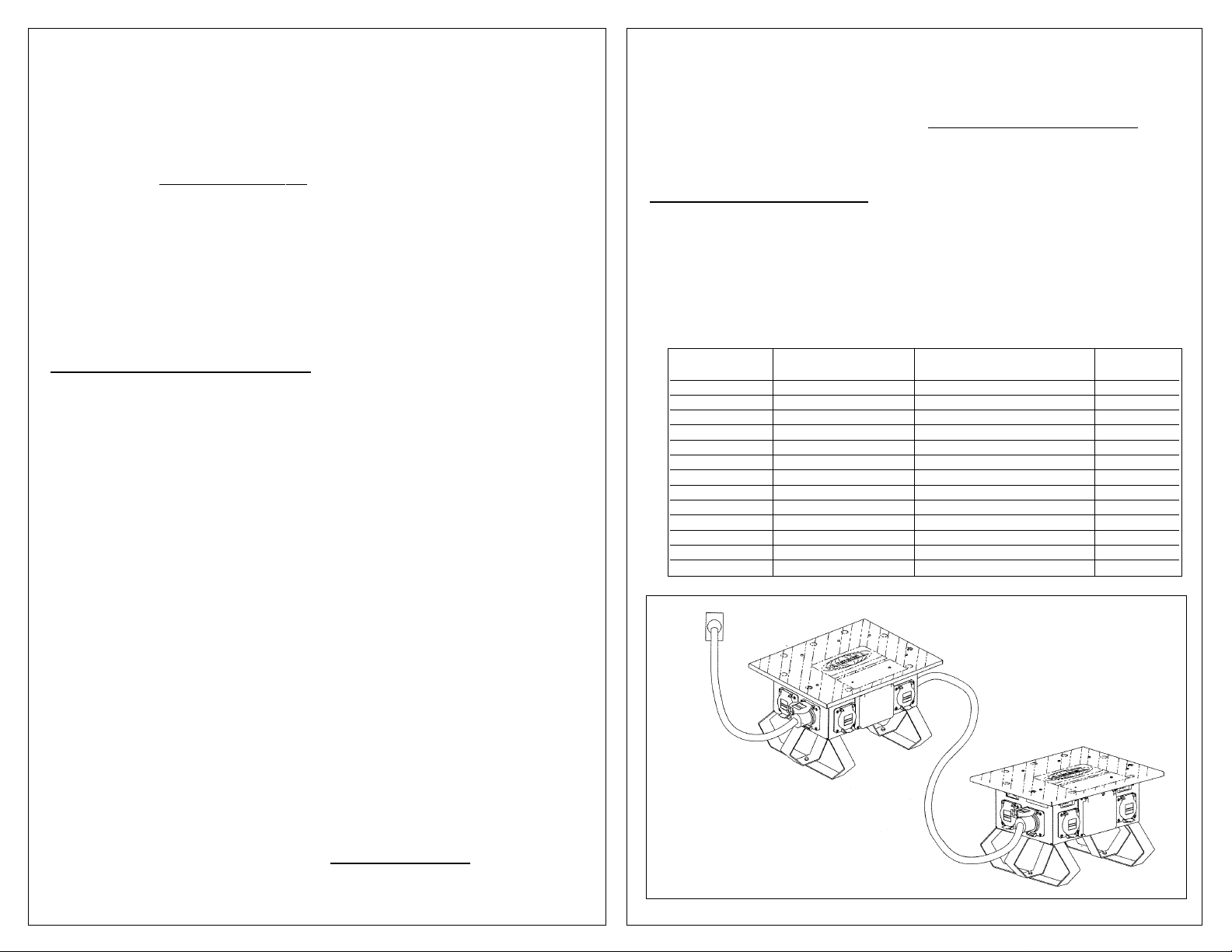

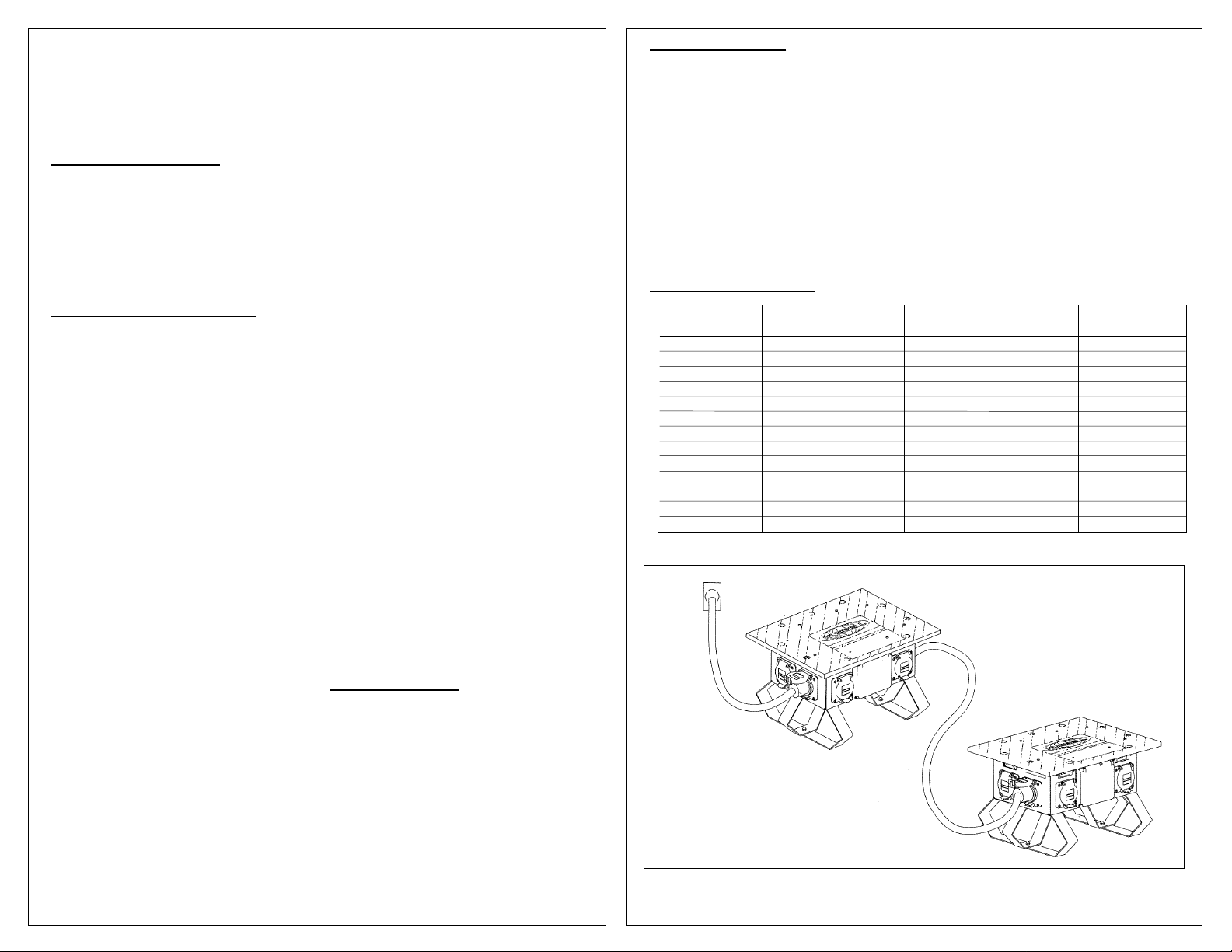

MAINTENANCE & REPAIR
Manufacturer
HUBBELL Receptacle 20 A 125 V Twist-Lock HBL2310SW
HUBBELL Receptacle 20 A 125 V Straight Blade HBL53R61
HUBBELL Receptacle 30 A 250 V Twist-Lock HBL2620SW
HUBBELL Receptacle 30 A 125/250 V T wist-Lock HBL2710
HUBBELL Inlet 30 A 125/250 V T wist-Lock HBL2715SWR
HUBBELL Supervisory Module Polarity Supervisory Circuit SSK
HUBBELL GFCI Module 20 A 120 VAC GFM20
HUBBELL Cover Circuit Breaker SCBC
HUBBELL Cover Receptacle HBL74CM25WOA
HUBBELL Legs Replacement Leg Kit SLK
General Electric Circuit Breaker 20 A Single Pole THQL1120
General Electric Circuit Breaker 30 A Double Pole w/ GFCI THQL2130GF
HUBBELL Connector, reverse service 30 A 125/250 V Twist-Lock HBL2713SR
SPIDER and Circuit Guard are registered trademarks of Hubbell Incorporated.
Replacement Part
Device
CAUTION: Electrical power supply MUST
BE OFF AND DISCONNECTED before and
during any repair or maintenance. Repair
and maintenance must be performed by a
trained and competent electrician.
WARNING: If any parts or components of
Spider II unit appear to be missing, broken or
show signs of damage, DISCONTINUE USE
IMMEDIATEL Y! Do not modify these devices
in any way. Replace worn or damaged
components. Failure to do so could cause
serious personal injury and/or equipment
damage.
Description
Number
SPIDER® II
NOTICE: REMOVE PROTECTIVE PLASTIC FILM ON COVER AND DISCARD PRIOR TO USE.
Page 3

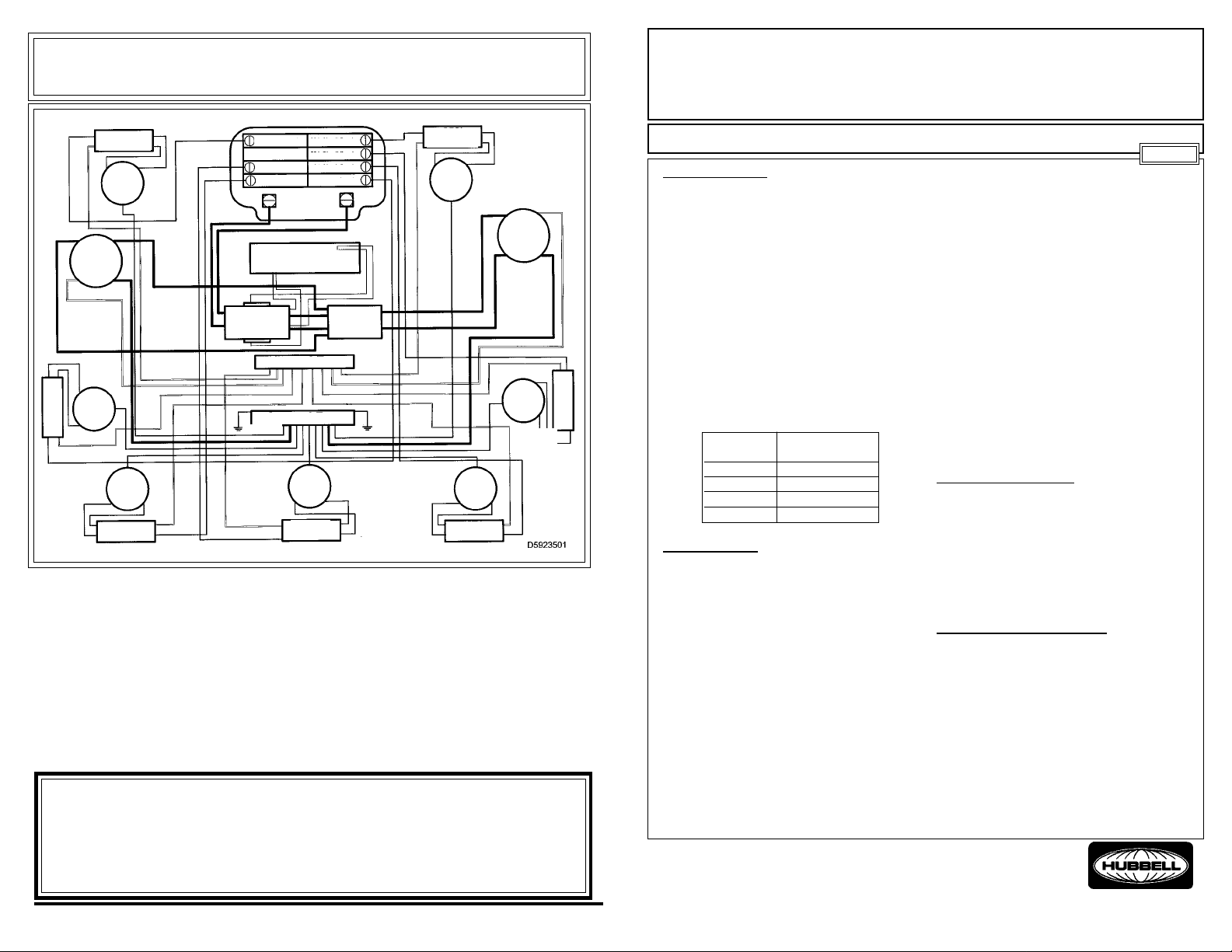

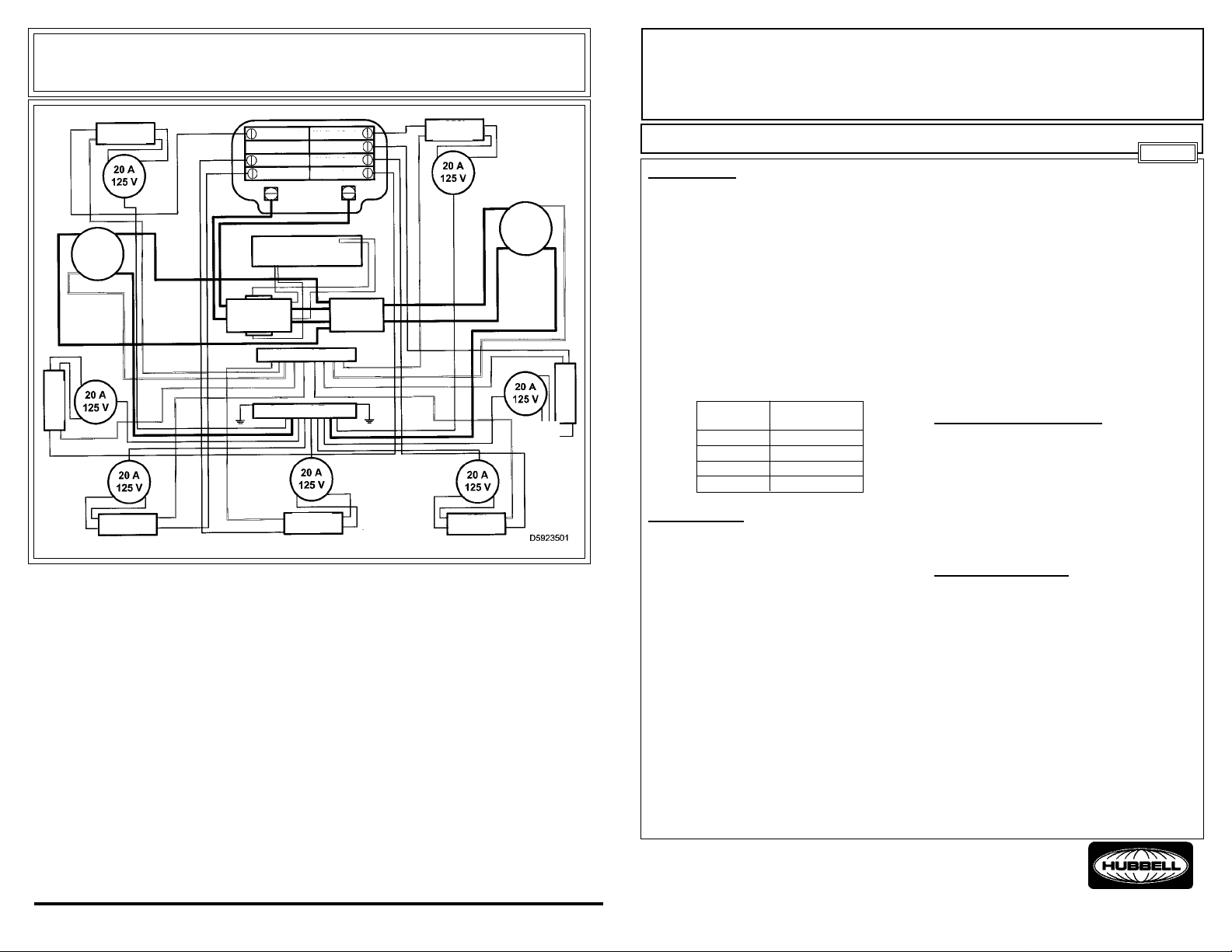

DIAGRAMME DE CÂBLAGE
Module
IDALT
Module
IDALT
30 A
125/250
V CA
IDALT
IDALT
Module
30 A
125/250
V CA
Module
IDALT
Module
IDALT
Disjoncteur 20 A
Disjoncteur 20 A
Disjoncteur 20 A
Circuit vérification polarité
Contacteur
Barre de neutre
Barre de MALT
Couvercle
Disjoncteur 20 A
Disjoncteur 20 A
Disjoncteur 20 A
Disjoncteur 20 A
N2
N1
Module
IDALT
Plaque à
bornes
Boîte
PD1989 IMPRIMÉ AUX ÉTATS-UNIS 9/06
Module
SPIDERMD II DE HUBBELL
Unité de distribution de circuits terminaux temporaires
avec protection contre les défauts à la terre pour le personnel
Directives de montage et fonctionnement
GÉNÉRALITÉS
Ces directives de montage et de fonctionnement
s’appliquent aux composants suivants du
système de distribution de circuits terminaux
temporaires SPIDER II. Ne pas jeter ces directives,
les conserver à titre de référence future.
UNITÉS DE DISTRIBUTION ÉLECTRIQUE
PORTABLES SPIDER II
Toutes les unités ont une valeur assignée de 30
ampères, 125/250 V CA, monophasé, à seuil de
déclenchement de fuite de courant de 5
milliampères. Aucune protection en aval n’est
fournie par la prise de 30 ampères. Les sept
prises de 20 ampères, 120 volts sont protégées
individuellement par des disjoncteurs IDALT.
Numéro Prise (7)
de modèle 20 ampères
SDTL1A TWIST LOCK
SDSB1A LAME DROITE
SDTL2 TWIST LOCK
SDSB2 LAME DROITE
INTRODUCTION
Les unités SPIDER II de Hubbell dotées de produits
IDALT Circuit GuardMD protègent contre les risques
de chocs électriques suite à des défauts à la terre.
Ces derniers sont des fuites de courant et peuvent
provoquer des chocs électriques. Des courants d’à
peine 60/1000 d’ampère peuvent être mortels. La
protection IDALT fournie par les unités SPIDER II
de Hubbell réduit significativement les risques de
choc. Les produits SPIDER II de Hubbell,
homologués Underwriters Laboratories à titre
d’interrupteurs de classe A, groupe I, réagissent aux
courants de fuite aussi faibles que 5 milliampères et
couperont le courant en 1/40 de seconde.
Le SPIDER II fournit une protection contre les
défauts à la terre seulement aux circuits qu’il
alimente. Le SPIDER II ne protège pas le circuit
qui l’alimente ni les circuits qui ne sont pas
alimentés par l’unité Spider.
Le SPIDER II est conçu pour protéger contre les
risques de chocs électriques suite à des défauts
Wiring Device-Kellems
Hubbell Incorporated (Delaware)
185 Plains Road
Milford, CT 06460-8897
(203) 882-4800
PD1989 IMPRIMÉ AUX ÉTATS-UNIS 9/06
phase -ter re. Le mo dule Circuit GuardMD limite la
durée mais non l’amplitude du courant de fuite.
Il ne peut donc pas prévenir les chocs électriques
mais en limite la durée à une période considérée
inoffensive pour les personnes en bonne santé.
Les modules Circuit GuardMD protègent contre les
défauts à la terre. Ils ne protègent pas contre les
surcharges ou les courts circuits. Il n’y a aucun
appareil connu qui puisse protéger contre les chocs
électriques suite à un contact simultané avec le fil
neutre et le fil de phase d’un circuit électrique.
L’ÉLECTRICITÉ EST DANGEREUSE. MÊME EN
PRÉSENCE DE DISPOSITIFS DE SÉCURITÉ,
MANIPULER AVEC SOIN ET UTILISER
TOUTES LES PRÉCAUTIONS
RAISONNABLES.
TOUJOURS ÊTRE PRUDENT
Le SPIDER II de Hubbell est conçu pour être
utilisé avec un système d’alimentation électrique
mis à la terre. Il ne fonctionne pas s’il est alimenté
par une source de courant qui n’est pas mise à
la terre. Dans le circuit d’alimentation du SPIDER
II, il faut utiliser un dispositif de protection contre
la surintensité de valeur assignée conforme au
Code canadien de l’électricité, partie 1,
section 14.
PROCÉDURE DE TEST
Tous les modèles
Raccorder l’unité SPIDER II à une source
d’alimentation appropriée.
ATTENTION
• Le courant est disponible immédiatement à
la sortie de 50 ampères lorsque la source
est sous tension pour tous les modèles
SPIDER II.
• Le courant est disponible immédiatement
à la sortie de 30 ampères lorsque la source
est sous tension, si le disjoncteur de circuit
terminal sur le côté de l’unité SPIDER II est
en position «ON».
1. Vérifier que tous les disjoncteurs sont en
position «ON».
Français
®
Page 4
2. Enfoncer le bouton de test du module IDALT
individuel. L’unité devrait déclencher.
3. Enfoncer le bouton de rappel. Le voyant devrait
s’allumer.
4. Répéter les étapes 2 et 3 pour les six autres
modules.
Modèles SDSB2 et SDTL2 seulement, dotés
d’un (1) disjoncteur IDALT de 30 ampères.
1. Enfoncer le bouton de test. L’unité devrait
déclencher.
2. Réarmer le disjoncteur en poussant la
bascule en position «OFF» puis à «ON».
Si l’unité ne déclenche par lors du test ou si
elle ne peut être réarmée après la procédure de
dépannage recommandée, consulter Hubbell
Incorporated, Milford, Connecticut.
DÉPANNAGE DU SPIDER II
Le contacteur principal intégré au SPIDER II
déclenche quand une ou plusieurs des
conditions anormales suivantes se retrouve dans
le circuit qui l’alimente :
1. Un des conducteurs de phase est transposé
avec le conducteur neutre.
2. Un des conducteurs de phase est ouvert
(débranché).
3. Il y a un déséquilibre de tension excessif entre
les circuits 1 et 2 de la ligne d’alimentation.
Cela peut être provoqué par un conducteur
neutre ouvert dans le circuit d’alimentation.
Lorsqu’on a corrigé les conditions anormales
du circuit d’alimentation, l’unité peut être
réarmée pour une utilisation normale en mettant
la ligne hors tension et en la remettant ensuite
sous tension. Il est recommandé de répéter la
procédure de test de l’interrupteur de défaut à
la terre à ce moment-ci.
Lorsqu’un module IDALT déclenche, essayer de
le réarmer en enfonçant le bouton de rappel tout
en étant très prudent pour éviter tout danger pour
le personnel. Si le module reste enclenché, le
défaut n’était que transitoire. S’il déclenche à
nouveau, le défaut est permanent et le module
IDALT a exécuté sa fonction de sécurité. Pour
trouver le défaut, débrancher toutes les charges
et enfoncer à nouveau le bouton de rappel pour
réarmer le module. Rebrancher les charges une
à la fois. Le module déclenchera lorsque la
charge défectueuse est rebranchée. Inspecter
tous les outils, appareils électriques et rallonges
du circuit à charge défectueuse, réparer ou
remplacer tout ce qui n’est pas en bon état.
REMARQUE - Le déclenchement d’un
disjoncteur de circuit terminal peut provenir
seulement d’une surcharge ou d’un court-circuit
dans l’une des charges individuelles. Lorsque
la charge défectueuse est corrigée ou retirée,
le disjoncteur peut être réarmé pour une
utilisation normale en poussant la bascule à la
position «OFF» puis à «ON».
Modèles SDTL2 et SDSB2 seulement
Un disjoncteur IDALT déclenchera lorsqu’un ou
plusieurs des défauts suivants existe dans son
circuit terminal individuel :
1. Un défaut à la terre se produit (la fuite de
courant à la terre dépasse 5 milliampères).
2. Le conducteur neutre devient mis à la terre.
3. Il y a surcharge ou court-circuit.
Lorsqu’un disjoncteur IDALT déclenche, essayer
de le réarmer en poussant la bascule à la position
«OFF» puis en position «ON». Si le module reste
enclenché, le défaut n’était que transitoire. S’il
déclenche à nouveau, le défaut est encore là et
le disjoncteur IDALT a exécuté sa fonction de
sécurité. Pour trouver le défaut, débrancher
toutes les charges du circuit en question. (Noter
que ceci correspond seulement à une sortie de
l’unité SPIDERMD II. Une charge de plus d’un outil
ou d’appareil électrique sur un circuit terminal
donné peut être acceptée seulement si l’on
utilise des barres à prises multiples, des
rallonges ou des prises de dérivation intégrées
à l’appareil). Réarmer le disjoncteur IDALT et
rebrancher les charges une à la fois. Le
disjoncteur déclenchera lorsque la charge
défectueuse est rebranchée. Inspecter tous les
outils, appareils électriques et rallonges du
circuit défectueux, réparer ou remplacer tout ce
qui n’est pas en bon état.
REMARQUE - Si un disjoncteur IDALT déclenche
suite à une surcharge, il ne déclenchera peutêtre pas immédiatement après que la charge
soit débranchée, puis rebranchée, parce que
l’élément thermique de déclenchement a refroidi.
Par exemple, le disjoncteur peut prendre jusqu’à
une heure pour déclencher avec 135 % de sa
valeur assignée (40,5 ampères dans un circuit
de 30 ampères).
Lorsque la charge défectueuse est corrigée ou
retirée, le disjoncteur IDALT doit être réarmé pour
une utilisation normale.
NOTES D’APPLICATION
1. Le déclenchement des disjoncteurs de
circuits terminaux individuels dans toute unité
SPIDER II n’a aucun effet sur les unités
alimentées en aval par la sortie de 30
ampères.
2. Il n’y a aucune protection de surcharge pour
la sortie de 30 ampères.
3. Lorsqu’on coupe le courant temporaire à la
fin de la journée de travail, le faire en enfonçant
le bouton de test des modules individuels de
l’unité SPIDER II et les boutons de test
individuels des disjoncteurs IDALT pour les
modèles SDTL2 et SDSB2.
DÉCLENCHEMENT INTEMPESTIF
Tous les câbles sont sujets à des courants de
fuite à cause de leur capacitance. Dans un
système de 120 volts, il y a une limite de
longueur de câble que l’on peut acheminer avant
qu’il n’y ait une fuite à la terre suffisante pour
provoquer le déclenchement du disjoncteur
IDALT. Dans le système SPIDER II de Hubbell,
toutefois, les courants de fuite à la terre dus à
la capacitance dans les deux lignes circulent
en sens opposés. Ce design annule l’effet de
fuite à la terre capacitive et il n’y a aucune limite
théorique à la longueur de câble d’interconnexion
entre les unités SPIDER II. Les cordons des
circuits terminaux de 120 volts individuels doivent
être limités à 76 mètres de longueur.
Fabricant
HUBBELL Prise 20 A, 125 V, Twist-Lock HBL2310SW
HUBBELL Prise 20 A, 125 V, Lame droite HBL53R61
HUBBELL Prise 30 A, 250 V, Twist-Lock HBL2620SW
HUBBELL Prise 50 A, 125/250 V, Twist-Lock HBL2710
HUBBELL Entrée 50 A, 125/250 V, Twist-Lock HBL2715SWR
HUBBELL Module de supervision Circuit de supervision de polarité SSK
HUBBELL Module IDALT 20 A, 120 V , CA GFM20
HUBBELL Couvercle Disjoncteur SCBC
HUBBELL Couvercle Prise HBL74CM25WOA
HUBBELL Pattes Kit de remplacement de pattes SLK
General Electric Disjoncteur 20 A, unipolaire THQL1120
General Electric Disjoncteur 30 A, bipolaire avec IDAL T THQL2130
HUBBELL Connecteur, service inversé 30 A, 125/250 V, Twist-Lock HBL2713SR
SPIDER et Circuit Guard sont des marques de commerce déposées de Hubbell Incorporated.
Dispositif de Numéro
remplacement
MAINTENANCE ET RÉPARATIONS
ATTENTION - Avant et durant toute réparation ou
maintenance, le courant électrique DOIT ÊTRE
COUPÉ ET DÉBRANCHÉ. Les réparations et la
maintenance doivent être effectuées par un
électricien formé et compétent.
MISE EN GARDE - Si des pièces ou des
composants de l’unité Spider II semblent
manquants, brisés ou s’il y a des signes de
dommage, CESSER DE L’UTILISER
IMMÉDIATEMENT ! Ne pas modifier ces
dispositifs d’aucune façon. Remplacer les
composants usés ou endommagés. Le non
respect de ces directives pourrait provoquer des
blessures graves et des dommages matériels.
Description
de pièce
SPIDERMD II
AVIS : RETIRER LA PELLICULE DE PLASTIQUE DU COUVERCLE ET LA JETER AVANT D’UTILISER.
Page 5
DIAGRAMA DE CABLEADO
SPIDER® II DE HUBBELL
Unidad de distribución eléctrica de derivación temporal con protección
para el personal contra pérdidas a tierra
Módulo
GFCI
20 A
V~125
Disyuntor 20 A Disyuntor 20 A
Disyuntor 20 A
Disyuntor 20 A
Disyuntor 20 A
Disyuntor 20 A
Disyuntor 20 A
Módulo
GFCI
20 A
V~125
30 A
V~
20 A
V~125
Módulo
GFCI
125/250
20 A
V~125
GFCI
Módulo
30 A
V~
125/250
Contactor
Módulo
GFCI
20 A
V~125
Tapa
20 A
V~125
Módulo
GFCI
HUBBELL DE MÉXICO garantiza este producto, de estar libre de defectos en materiales y mano de obra por un
año a partir de su compra. Hubbell reparará o reemplazará el artículo a su juicio en un plazo de 60 días. Esta
garantía no cubre desgastes por uso normal o daños ocasionados por accidente, mal uso, abuso o negligencia.
El vendedor no otorga otras garantías y excluye expresamente daños incidentales o consecuenciales inherentes
a su uso. Esta garantía es válida sólo en México.
Av. Coyoacán # 1051 Tel.:(5)575 - 2022
México, D.F . 03100 FAX: (5)559 - 8626
HUBBELL DE MÉXlCO, S.A. DE C.V .
N2
Circuito verificación polaridad
N1
Placa de
bornes
Barra de neutro
Barra de tierra
20 A
V~125
Módulo
GFCI
Caja
PD1989 IMPRESO EN LOS E.U.A. 9/06
Instrucciones de instalación y funcionamiento
Español
ESPECIFICACIÓN
Estas instrucciones de instalación y
funcionamiento aplican para los siguientes
componentes del sistema de distribución
eléctrica de derivación temporal SPIDER II. No
deseche estas instrucciones; guárdelas para
futura referencia.
UNIDADES PORTÁTILES DE DISTRIBUCIÓN
ELÉCTRICA SPIDER II
Todas las unidades tienen 30 A nominales,
V~125/250, monofásico, con nivel de
desenganche por corriente de fuga de 5
miliamperes. No se ofrece protección más abajo a
través del tomacorriente de 30 A. Los siete
tomacorrientes de 20 A, 120 voltios, tienen
protección individual por medio de disyuntores y
módulos GFCI.
Número Tomacorriente (7)
de modelo de 20 A
SDTL1A TWIST LOCK
SDSB1A PAT AS RECTAS
SDTL2 TWIST LOCK
SDSB2 PA T AS RECT AS
INTRODUCCIÓN
Las unidades SPIDER II de Hubbell equipadas con
los productos Circuit Guard® GFCI, lo protegerán
de los riesgos de choque provocados por las
pérdidas a tierra, las cuales son fugas de corriente
que pueden provocar un choque eléctrico. Las
corrientes de tan sólo 60/1000 de ampere pueden
ser fatales. La protección GFCI que brindan las
unidades SPIDER II de Hubbell, minimizan
considerablemente los riesgos de choque. Los
productos SPIDER II de Hubbell, homologados por
Underwriters Laboratories como interruptores
Clase A del Grupo I, responden a corrientes de
falla tan bajas como 5 miliamperes, y cerrarán la
corriente antes que pase un 1/40 de segundo.
El SPIDER II brinda protección contra pérdidas a
tierra solamente para los circuitos a los que les
alimente energía. El SPIDER II no protege su
circuito de suministro de energía o cualquier
circuito que no esté alimentado de la unidad
Wiring Device-Kellems
Hubbell Incorporated (Delaware)
185 Plains Road
Milford, CT 06460-8897
(203) 882-4800
PD1989 IMPRESO EN LOS E.U.A. 9/06
Spider.
El SPIDER II está diseñado para proteger contra
los riesgos de choque eléctrico debidos a las fallas
de alimentación a tierra. Aunque el Módulo Circuit
Guard no limita la magnitud de la corriente de falla,
y por tanto no puede evitar el choque eléctrico, sí
limita la duración del choque hasta un periodo
considerado como seguro para personas
normalmente saludables.
Los Módulos Circuit Guard brindan protección
solamente contra las fallas de pérdida a tierra. No
protegerán contra sobrecargas ni cortocircuitos.
No se conoce de ningún dispositivo que protegerá
de los riesgos de choque eléctrico que resultan
por tener contacto al mismo tiempo con los
conductores “vivo” y neutro del circuito eléctrico.
LA ELECTRICIDAD ES PELIGROSA. INCLUSO
CUANDO HA Y A PRESENTES DISPOSITIVOS DE
SEGURIDAD, MANIPULE CON CUIDADO Y SEA
RAZONABLE EN SU CAUTELA.
PRIMERO LA CAUTELA
El SPIDER II de Hubbell está diseñado para usarse
solamente en un sistema de alimentación eléctrica
puesto a tierra. No operará cuando se alimente de
una fuente de energía que no esté puesta a tierra.
Se deberá usar protección contra sobrecorrientes
con las características nominales apropiadas,
conforme al artículo 240 de la Norma oficial
mexicana NOM-001-SEMP , en el circuito de energía
que alimente al SPIDER II.
PROCEDIMIENTO DE PRUEBA
Todos los modelos
Conecte la unidad SPIDER II a una fuente de energía
apropiada.
CUIDADO
• En todos los modelos SPIDER II, al energizar
la fuente de inmediato se tiene disponible la
alimentación en el tomacorriente de 50 A.
• Al energizar la fuente de inmediato se tiene
disponible la alimentación en el tomacorriente
de 30 A si el disyuntor respectivo de la
derivación por el lado de la unidad SPIDER
II está en posición “ON”.
®
Page 6
1. Verifique que todos los disyuntores estén en
posición “ON”.
2. Presione el botón de prueba en el módulo
individual GFCI. La unidad debe
desengancharse.
3. Presione el botón de reajuste. La luz indicadora
debe encenderse.
4. Repita los pasos 2 y 3 para los seis módulos
restantes.
Solamente para los modelos SDSB2 y SDTL2,
equipados con un (1) disyuntor GFCI de
30 amperes.
1. Presione el botón de prueba. La unidad debe
desengancharse.
2. Reajuste el disyuntor moviendo la palanca a la
posición “OFF” y luego a “ON”.
Si la unidad no se desengancha cuando se prueba,
o si no puede reajustarse después de llevar a
cabo el procedimiento recomendado de
localización de averías, consulte a Hubbell
Incorporated, Milford, Connecticut.
LOCALIZACIÓN DE AVERÍAS EN EL SPIDER II
El contactor de alimentación principal dentro de la
unidad SPIDER II se desconectará siempre que
exista una o más de las siguientes situaciones
anormales en el circuito de alimentación:
1. Cualquiera de los conductores de alimentación
(vivo) está transpuesto con el conductor
neutro.
2. Cualquiera de los conductores de alimentación
(vivo) está abierto (desconectado).
3. Existe un desequilibrio de voltaje excesivo
entre los circuitos del conductor vivo 1 y el
conductor vivo 2. Puede ser resultado de un
conductor neutro abierto en el circuito de
alimentación.
Cuando se corrija la situación (o situaciones)
anormal en el circuito de alimentación, la unidad
se puede reajustar para uso normal quitando
totalmente la energía eléctrica y luego conectándola
otra vez. Se recomienda que en este momento se
repita el procedimiento de prueba GFCI.
Cuando se desconecta un módulo GFCI, trate de
reajustarlo presionando el botón de reajuste, con
cuidado de ver que no haya peligro para el
personal. Si el módulo se reajusta, la falla fue
momentánea y se ha eliminado. Si de inmediato
se desconecta otra vez, la falla todavía está
presente y el módulo GFCI realiza su función de
seguridad. Para localizar la falla, desconecte
todas las cargas y trate de presionar otra vez el
botón de reajuste. El módulo debe reajustarse.
Conecte otra vez las cargas de una en una. El
módulo se desenganchará cuando se reconecte
la carga con fallas. Inspeccione todas las
herramientas, electrodomésticos y cables de
alargue en el circuito de carga con falla,
reparando o reemplazando lo que no esté en
buenas condiciones.
NOTA - La desconexión de un disyuntor de circuito
de derivación en los modelos solamente puede
ser a causa de una sobrecarga o cortocircuito en
su circuito de carga individual. Cuando se corrige
o se elimina la falla en el circuito de carga, puede
reajustarse el disyuntor para su uso normal
moviendo la palanca a la posición “OFF” y luego
otra vez a la posición “ON”.
Solamente para los modelos SDTL2 y SDSB2
Un disyuntor GFCI se desenganchará siempre
que exista una o más de las siguientes situaciones
de falla en su circuito de derivación individual:
1. Hay una pérdida a tierra (la corriente de fuga
a tierra es mayor de 5 miliamperes).
2. El conductor neutro se pone a tierra.
3. Hay una sobrecarga o un cortocircuito.
Cuando se desconecta un disyuntor GFCI, trate
de reajustarlo moviendo la palanca a la posición
“OFF” y luego otra vez a la posición “ON”. Si se
reajusta, la falla fue momentánea y se ha eliminado.
Si se desconecta otra vez, la falla todavía está
presente y el disyuntor GFCI realiza su función de
seguridad. Para localizar la falla, desconecte todas
las cargas en el circuito de derivación en cuestión.
(T ome en cuenta que esto corresponde solamente
a un tomacorriente en la unidad del SPIDER® II.
Una carga de más de una herramienta o
electrodoméstico en un circuito de derivación
dado solamente puede obtenerse utilizando
múltiples tomas, tiras de tomacorrientes o cables
de alargue, o por medio de tomacorrientes de
derivación integrados en el electrodoméstico.)
Reajuste el disyuntor GFCI y reconecte las cargas
de una en una. El disyuntor se desconectará
cuando se reconecte la carga con fallas. Revise
todas las herramientas, electrodomésticos y
cables de alargue en el circuito con fallas,
reparando o reemplazando cualquiera que no
esté en buenas condiciones.
NOTA - Si un disyuntor GFCI se desconecta como
resultado de una situación de sobrecarga, tal vez
no se desconecte de inmediato después que se
ha desconectado la carga y luego reconectado,
porque se ha enfriado el elemento de detección
térmica. Por ejemplo, se permite que el disyuntor
se tome hasta una hora para desengancharse
cuando acarrea 135% de su carga nominal
(40.5 A en un circuito de 30 A).
Cuando se corrige o se elimina la falla en el circuito
de carga, el interruptor automático de circuito GFCI
debe reajustarse para uso normal.
NOTAS DE APLICACIÓN
1. La desconexión de los disyuntores individuales
de cada derivación en cualquier unidad
SPIDER II no tiene efecto sobre las unidades
más abajo conectadas a través del
tomacorriente de 30 A.
2. No hay protección contra sobrecargas para el
tomacorriente de 30 A.
3. Cuando se apague la alimentación temporal al
final de la jornada laboral, hágalo presionando
el botón de prueba en los módulos individuales
de la unidad SPIDER II y los botones de prueba
de cada disyuntor GFCI individual para los
modelos SDTL2 y SDSB2.
DESCONEXIONES INCONVENIENTES
Todos los cables tienen algo de capacitancia de
fuga. En un sistema de 120 V, hay un límite de
longitud para el cable que se puede tender antes
de que se acumule la suficiente fuga a tierra,
provocando que se desconecte el GFCI. Sin
embargo, en el sistema SPIDER II de Hubbell, la
capacitancia de fuga en las dos líneas de
alimentación fluye en direcciones opuestas. Este
diseño cancela el efecto de capacitancia de fuga,
Fabricante
HUBBELL Tomacorriente Twist-Lock 20 A, V~125 HBL2310SW
HUBBELL Tomacorriente Pata recta 20 A, V~125 HBL53R61
HUBBELL Tomacorriente Twist-Lock 30 A, V~250 HBL2620SW
HUBBELL Tomacorriente Twist-Lock 50 A, V~125/250 HBL2710
HUBBELL Entrada de corriente Twist-Lock 50 A, V~125/250 HBL2715SWR
HUBBELL Módulo de supervisión Circuito de supervisión de polaridad SS K
HUBBELL Módulo GFCI 20 A, V~120 GFM20
HUBBELL Tapa Disyuntor SCBC
HUBBELL Tapa Tomacorriente HBL74CM25WOA
HUBBELL Patas Juego de patas de repuesto SLK
General Electric Disyuntor 20 A, unipolar THQL1120
General Electric Disyuntor 30 A, bipolar con GFCI THQL2130
HUBBELL Conector, servicio invertido 30 A, 125/250 V, Twist-Lock HBL2713SR
SPIDER y Circuit Guard son marcas comerciales registradas de Hubbell Incorporated.
Dispositivo Número
de repuesto
y no hay límite teórico en cuanto a la longitud de
cable de interconexión que se puede tender entre
unidades SPIDER II. Sin embargo, los cables de
carga de circuitos de derivación individuales de
120 voltios deben limitarse a 76 metros de longitud.
MANTENIMIENTO Y REP ARACIONES
CUIDADO - La fuente de alimentación eléctrica
DEBE ESTAR APAGADA Y DESCONECTADA
antes y durante cualquier reparación o
mantenimiento. La reparación y el mantenimiento
deben realizarlos un electricista capacitado y
competente.
ADVERTENCIA - Si es aparente que falta alguna
pieza o componente de la unidad Spider II o que
está rota o muestra indicios de daños, ¡DEJE DE
USARLA DE INMEDIATO! No modifique estos
dispositivos de ninguna manera. Reemplace los
componentes dañados o gastados. De no hacerlo
podría provocar graves lesiones personales y/o
daños al equipo.
Descripción
de pieza
SPIDER® II
AVISO: RETIRAR LA PELÍCULA DE PLÁSTICO SOBRE LA TAPA Y DESCARTARLA ANTES DE USAR.
Loading...
