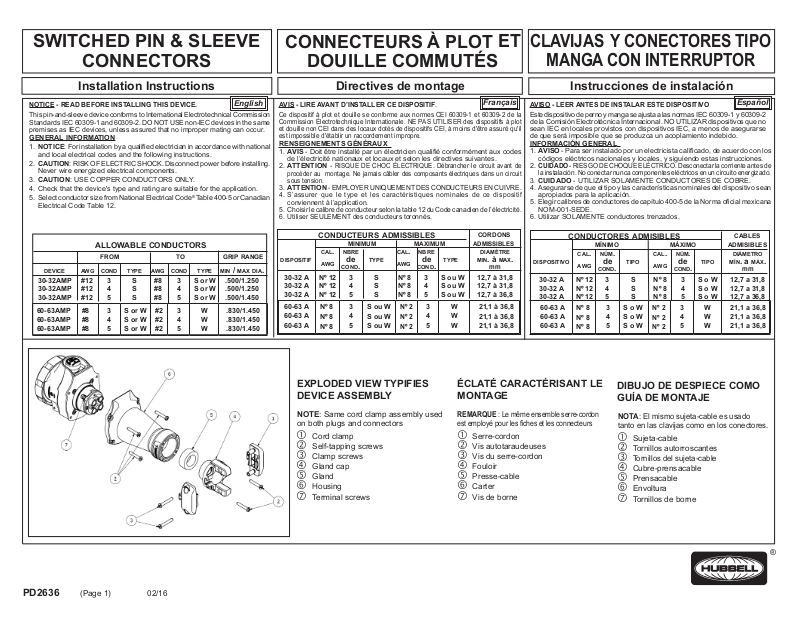

Hubbell plugs, connectors Instruction Sheet

®

PD2636 (Page 1) 02/16

English

Français

Español

Installation Instructions

Directives de montage

Instrucciones de instalación

SWITCHED PIN & SLEEVE

CONNECTORS

CONNECTEURS À PLOT

DOUILLE COMMUTÉS

ET

CLAVIJAS Y CONECTORES TIPO

MANGA CON INTERRUPTOR

NOTICE - READ BEFORE INSTALLING THIS DEVICE

This pin-and-sleeve device conforms to International Electrotechnical Commission
Standards IEC 60309-1 and 60309-2. DO NOT USE non-lEC devices in the same
premises as IEC devices, unless assured that no improper mating can occur.
GENERAL INFORMATION

1. NOTICE: For installation by a qualied electrician in accordance with national

and local electrical codes and the following instructions.

2. CAUTION: RISK OF ELECTRIC SHOCK. Disconnect power before installing.

Never wire energized electrical components.

3. CAUTION: USE COPPER CONDUCTORS ONLY.

4. Check that the device's type and rating are suitable for the application.

5. Select conductor size from National Electrical Code® Table 400-5 or Canadian

Electrical Code Table 12.

ALLOWABLE CONDUCTORS

.

from to grip range

device awg cond type awg cond type min / max dia.

30-32AMP #12 3 S #8 3 S or W .500/1.250

30-32AMP #12 4 S #8 4 S or W .500/1.250
30-32AMP #12 5 S #8 5 S or W .500/1.450

60-63AMP
60-63AMP
60-63AMP

#8

3
#8
#8

S or W

4

S or W

5

S or W

#2

3

W

#2

4

#2

5

.830/1.450

W

.830/1.450

W

.830/1.450

AVIS - LIRE AVANT D’INSTALLER CE DISPOSITIF

Ce dispositif à plot et douille se conforme aux normes CEI 60309-1 et 60309-2 de la
Commission Électrotechnique Internationale. NE PAS UTILISER des dispositifs à plot
et douille non CEI dans des locaux dotés de dispositifs CEI, à moins d'être assuré qu'il
est impossible d'établir un raccordement impropre.

RENSEIGNEMENTS GÉNÉRAUX

1. AVIS - Doit être installé par un électricien qualié conformément aux codes

2.

3. ATTENTION

4. S’assurer que le type et les caractéristiques nominales de ce dispositif

5. Choisir le calibre de conducteur selon la table 12 du Code canadien de l’électricité.

6. Utiliser SEULEMENT des conducteurs toronnés.

de l’électricité nationaux et locaux et selon les directives suivantes.

ATTENTION

procéder au montage. Ne jamais câbler des composants électriques dans un circuit
sous tension.

conviennent à l’application.

-

RISQUE DE CHOC ÉLECTRIQUE. Débrancher le circuit avant de

- EMPLOYER UNIQUEMENT DES CONDUCTEURS EN CUIVRE.

conducteurs admissibles

minimum maximum

cal. nbre cal. nbre diamètre
dispositif de type de type min. à max.

30-32 A Nº 12 3 S Nº 8 3 S ou W 12,7 à 31,8

30-32 A Nº 12 4 S Nº 8 4 S ou W 12,7 à 31,8
30-32 A Nº 12 5 S Nº 8 5 S ou W 12,7 à 36,8

60-63 A
60-63 A
60-63 A

awg

cond.

Nº 8
Nº 8
Nº 8

awg

3

S ou W

4

S ou W

5

S ou W

Nº 2
Nº 2
Nº 2

EXPLODED VIEW TYPIFIES
DEVICE ASSEMBLY

NOTE: Same cord clamp assembly used

on both plugs and connectors

 Cord clamp
 Self-tapping screws
 Clamp screws
 Gland cap
 Gland
 Housing
 Terminal screws

.

cordons

cond.

3

W

4

W

5

W

AVISO - LEER ANTES DE INSTALAR ESTE DISPOSITIVO

Este dispositivo de perno y manga se ajusta a las normas I EC 60309- 1 y 60309 -2
de la Comisión Electrotécnica Internacional. NO UTILIZAR dispositivos que no
sean IEC en locales provistos con dispositivos IEC, a menos de asegurarse

de que será imposible que se produzca un acoplamiento indebido.

INFORMACIÓN GENERAL

1. AVISO - Para ser instalado por un electricista calicado, de acuerdo con los

códigos eléctricos nacionales y locales, y siguiendo estas instrucciones.

2.

CUIDADO - RIESGO DE CHOQUE ELÉCTRICO. Desconectar la corriente antes de

la instalación. No conectar nunca componentes eléctricos en un circuito energizado.

3.

CUIDADO

4. Asegurarse de que el tipo y las características nominales del dispositivo sean
apropiados para la aplicación.

5. Elegir calibres de conductores de capítulo 400-5 de la Norma ocial mexicana

NOM-001-SEDE.

6. Utilizar SOLAMENTE conductores trenzados.

admissibles

mm

21,1 à 36,8
21,1 à 36,8
21,1 à 36,8

ÉCLATÉ CARACTÉRISANT LE
MONTAGE

REMARQUE : Le même ensemble serre-cordon

est employé pour les ches et les connecteurs

mínimo máximo admisibles

cal. núm. cal. núm. diámetro
dispositivo de tipo de tipo mín. a máx.

30-32 A Nº 12 3 S Nº 8 3 S o W 12,7 a 31,8

30-32 A Nº 12 4 S Nº 8 4 S o W 12,7 a 31,8
30-32 A Nº 12 5 S Nº 8 5 S o W 12,7 a 36,8

60-63 A
60-63 A
60-63 A

 Serre-cordon
 Vis autotaraudeuses
 Vis du serre-cordon
 Fouloir
 Presse-cable
 Carter
 Vis de borne

- UTILIZAR SOLAMENTE CONDUCTORES DE COBRE.

conductores admisibles

awg

cond.

Nº 8

3

S o W

4

Nº 8
Nº 8

S o W

5

S o W

cables

awg

cond.

Nº 2

3
4

Nº 2

5

Nº 2

DIBUJO DE DESPIECE COMO
GUÍA DE MONTAJE

NOTA: El mismo sujeta-cable es usado

tanto en las clavijas como en los conectores.

 Sujeta-cable


Tornillos autorroscantes



Tornillos del sujeta-cable

 Cubre-prensacable
 Prensacable
 Envoltura
 Tornillos de borne

W
W
W

mm

21,1 a 36,8
21,1 a 36,8
21,1 a 36,8

INSTALLATION

1.

Select cord end with proper conductor color orientation that matches terminal location.

2.

Shear cord cleanly. Do not strip away cord jacket or remove conductor insulation at this time.

3.

Wiring Instructions

a) Slide gland cap up cord

b) Select a gland (from envelope of parts) with an inside diameter approximately

1/8” (3 mm) larger than cord and slide the gland up cord.

c) Slide gland up cord.

d) Slide lower housing up cord.
e) Strip cord jacket and conductor insulation as shown in Table 2. DO NOT

TIN CONDUCTORS.

f) Twist wire strands together on each conductor.
g) Loosen terminal screws. Insert conductors fully into proper terminals as

identied in Table 1.

h) NOTE: Crossing one ungrounded conductor (Line) over the grounded

conductor (Neutral) may be necessary with ve-wire devices. è

i) Tighten terminal screws to torque shown in Table 2.

j)

TAKE CAUTION THAT THERE ARE NO STRAY WIRE STRANDS.

4. Reassemble device

a) Attach lower housing to device and torque (4) lower housing

screws per Table 2.

b) Slide gland and gland cap down cord to housing and tighten gland cap screws

in an alternating fashion to 32 lb-in (3.6 N•m) maximum until gland cap is ush
with housing.

c) Assemble cord clamps and tighten cord clamp screws to approximate value

in Table 2.

OPERATION:
To Energize:

Open by turning lid counter-clockwise (LID WILL SPRING OPEN).
Insert plug or inlet in fully to energize device (LED LIGHTS WILL ILLUMINATE &
AUDIBLE CLICK CAN BE HEARD). Turn plug locking ring clockwise until tight.

To De-Energize:

Turn plug locking ring counter-clockwise until loose.

Press pushbutton to EJECT mated device (LED LIGHTS WILL TURN OFF).

Table 1

TERMINAL POLARITY IDENTIFICATION TABLE

TERMINAL CONDUCTOR

Green,

Green Hex Head Screw (Green or Green/Yellow or Bare)
W, White, N Grounded Circuit Conductor

Neutral (White or Gray)

L1, L2, L3 or blank
R1, S2, T3 or blank
X, Y, Z or blank

Equipment

Grounding Conductor

Ungrounded Circuit Conductor,

(Line, Hot).

Table 2

DEVICE RATING DOMESTIC 30 A
FOREIGN 32 A

Strip Cable inch 2½ 3½

Jacket

Conductor Strip inch 1 1

Torque Terminal lb•in 20 75

Torque Clamp lb•in 15 15

Torque lb•in 20 20
Lower Housing Screws

Torque Pilot lb•in 20
Terminal Screws

2.5

mm 75 125

Length

mm 25 25

Screws

N•m 2.5 8.5

Screws

N•m 1.75 1.75

N•m 2.5 2.5

N•m

60A
63 A




PD2636 (Page 2) 02/16

English

MONTAGE

1.

Choisir l’extrémité du cordon dont l’arrangement des couleurs des
conducteurs correspond à celui des bornes.

2. Effectuer une coupe nette du cordon. Ne pas dénuder la gaine ou les
conducteurs à ce stade.

3. Méthode de câblage

a) Enler le fouloir.

b) Choisir un presse-cordon (dans l’enveloppe de pièces) dont le

diamètre intérieur est d’environ 4,92 mm supérieur à celui du cordon.

c) Enler le presse-cordon.
d) Enler le carter inférieur.

e) Dénuder le cordon de sa gaine et les conducteurs de leur isolant tel

qu’illustré au tableau 2. NE PAS ÉTAMER LES CONDUCTEURS.
f) Torsader l’ensemble des brins de chaque conducteur.
g) Desserrer les vis de borne. Insérer les conducteurs à fond dans les

bornes appropriées selon le tableau 1.
h)

REMARQUE: Il peut s’avérer nécessaire de faire passer un

conducteur non mis à la terre (vivant) par-dessus le conducteur

mis à la terre (neutre) dans le cas de dispositifs à cinq ls.

i) Serrer les vis de borne selon le couple du tableau 2.
j)

S’ASSURER QUE TOUS LES BRINS SONT BIEN INSÉRÉS.

4. Remonter le dispositif

a) Raccorder le carter inférieur au dispositif et serrer les vis (4) du

carter inférieur selon le Tableau 2.
b) Glisser le presse-cordon et le fouloir vers le carter et serrer les vis du fouloir de

façon aletrnative à 3,6 N•m maximum jusqu’à ce qu’il soit à égalité avec le carter.

c) Monter le serre-cordon et serrer les deux vis à la valeur du Tableau 2.

FONCTIONNEMENT:

Pour mettre sous tension:

sens contraire des aiguil les d’une montre [IL S’OUVRE SOUS LA PRESSION D’UN

RESSORT]. Raccorder la che ou l’entrée de courant adéquatement pour mettre sous

tension le dispositif [LES DEL S’ALLUMENT ET UN DÉCLIC SE FAIT ENTENDRE].

Tourner à fond l’anneau de blocage de la che dans le sens des aiguilles d’une montre.

Pour mettre hors tension:

sens contraire des ai guilles d’une montre jusqu’à ce qu’il soit desserré. Enfoncer le

bouton-poussoir pour ÉJECTER le dispositif raccordé [LES DEL S’ÉTEIGNENT).

Ouvrir en tournant l’anneau du carter dans le

Tourner l’anneau de blocage de la che dans le

Français

è

Tableau 1

TABLEAU DE REPÉRAGE DES BORNES

BORNE CONDUCTEUR

Vert. Vis verte à Conducteur de MALT1 de l'appareil
tête hexagonale (Vert ou vert et jaune ou nu)

«W» blanc, «N» Conducteur d'alimentation mis à la
terre. Neutre (blanc ou gris)

L1, L2, L
R1, S2, T
X, Y, Z ou sans marque

ou sans marque Conducteur d'alimentation non mis à

3

ou sans marque la terre (Vivant).

3

1

MALT = Mise à la terre

Tableau 2

CAPACITÉ du

DISPOSITIF

Longueur de
dénudage - gaine

Longueur de
dénudage -cond.

Couple de serrage
Vis de borne

Couple de serrage
Vis du serre-cordon

Serrer les vis du
carter inférieur

Couple de serrage
Vis de borne pilote

NATIONAL
INTERNAT’L

pouces mm2½ 753½

pouces mm1 251

lb• po
N•m

lb• po
N•m

lb• po
N•m

lb• po
N•m

30 A
32 A

20
2,5

15
1,75

20
2,5




60 A
63 A

125

25

75
8,5

15
1,75

20
2,5

20
2,5

INSTALACIÓN

1.

Elegir el extremo del cable con una disposición de colores de los conductores que
coincida con la de los bornes.

2.

Cortar nítidamente el cable. No pelar la funda del cable ni el aislante de los conductores
en este momento.

3.

Instrucciones de cableado

a) Pasar el cable a través del cubre-prensacable.
b) Elegir un prensacable (del sobre de repuestos) cuyo diàmetro interior sea

aproximadamente 3 mm mayor que el del cable.
c) Pasar el cable a través del prensacable.
d) Pasar el cable a través del cárter inferior.
e)

Quitar la funda del cable y pelar los conductores como se muestra en la Tabla 2.

NO ESTAÑAR LOS CONDUCTORES.
f) Torcer el conjunto de los hilos de cada conductor.

g) Aojar los tornillos de los bornes. Insertar los conductores a fondo en los

bornes correspondientes como se indica en la Tabla 1.
h)

NOTA - Puede ser necesario hacer pasar un conductor que no

esté puesto a tierra (vivo) por encima del conductor puesto a

tierra (neutro) en el caso de los dispositivos de cinco hilos. è

i) Ajustar los tornillos de los bornes como se indica en la Tabla 2.
j)

ASEGURARSE DE QUE NO QUEDEN HILOS SUELTOS.

4. Volver a armar el dispositivo

a) Fijar el cárter inferior al dispositivo y apretar los tornillos (4) del cárter inferior

según la Tabla 2.

b) Deslizar el prensacable y el cubre-prensacable hacia la envoltura y apriete los tornillos del

casquillo de la glándula de forma alternada a 3.6 N•m máximo hasta que el casquillo de la

glándula quede al ras con la cubierta.
c) Montar el sujeta-cable y ajustar los dos tornillos con el par indicado en la Tabla 2.

OPERACIÓN

Para activar:

LA PRESION DE UN RESORTE]. Insertar la clavija o la entrada de corriente completamente para activar

el dispositivo [LAS LUCES DEL SE ENCIENDEN Y SE ESCUCHA UN SONIDO DE CLIC]. Girar el

anillo de bloqueo de la clavija en el sentido de las manecillas del reloj hasta que quede apre-tado.

Para desactivar:

del reloj hasta que quede suelto. Presionar el botón pulsador para EYECTAR el dispositivo

acoplado [LAS LUCES DEL SE APAGAN).

Abrir girando el anillo en el sentido contrario a las manecillas del reloj [SE ABRE POR

Girar el anillo de bloqueo de la clavija en el sentido contrario a las manecillas

Español

Tabla 1

BORNE CONDUCTOR

Verde. Tornillo verde

de cabeza hexagonal

«W», blanco, «N»
Conductor neutro (blanco o gris)

L1, L2, L3 o sin marca Conductor de alimentación no puesto a
R1, S2, T3 o sin marca tierra (Vivo).

X, Y, Z

Tabla 2

HUBBELL DE MEXICO garantiza este producto, de estar libre de defectos en materiales y mano de
obra por un período de un año a partir de la fecha de su compra. HUBBELL reparará o reemplazará a
su juicio el producto en un plazo de 60 días. Esta garantía no cubre desgastes por uso normal o daños

ocasionados por accidente, mal uso, abuso o negligencia. El vendedor no otorga otras garantías salvo
lo expresado arriba y excluye expresamente daños incidentales o consecuenciales. ESTA GARANTÍA
ES VÁLIDA SÓLO EN MÉXICO.

Av. Insurgentes Sur # 1228 Piso 8
Col. Tlacoquemecatl del Valle
México, 03200 D.F.

TABLA DE IDENTIFICACIÓN DE LOS BORNES

Conductor de puesta a tierra del equipo
(verde o verde y amarillo o desnudo)

Conductor de alimentación puesto a tierra,

o sin marca

CAPACIDAD del

DISPOSITIVO

Pelar la funda

Pelar los conductores

Ajustar los tornillos de
bornes con un par de...

Ajustar tornillos del sujeta­cable con un par de...

Ajustar los tornillos del la
carcasa inferior con un
par de...

Ajustar los tornillos del
piloto con un par de...

HUBBELL DE MÉXlCO S.A. DE C.V.

NACIONAL
INTERNAC’L

mm

mm 25 25

N•m

N•m

N•m

N•m

30 A
32 A

75 125

2,5

1,75

2,5



60 A
63 A

8,5

1,75

2,5

2,5

Tel. [phone]
