Quidway NetEngine80E 高端路由器 操作手册 QoS分册 目 录
目 录
第 4 章 基于类的 QoS 配置 .....................................................................................................4-1
4.1 简介....................................................................................................................................4-1
4.2 配置基于复杂流分类的流量策略 ........................................................................................ 4-2
4.2.1 建立配置任务........................................................................................................... 4-2
4.2.2 定义流分类 .............................................................................................................. 4-3
4.2.3 定义流行为并配置动作 ............................................................................................4-4
4.2.4 定义流量策略并在策略中为类指定行为...................................................................4-5
4.2.5 应用流量策略........................................................................................................... 4-6
4.2.6 配置逆向地址检查....................................................................................................4-6
4.2.7 检查配置结果........................................................................................................... 4-7
4.3 配置基于简单流分类的优先级映射..................................................................................... 4-7
4.3.1 建立配置任务........................................................................................................... 4-7
4.3.2 定义 Diff-Serv 域并配置流量策略 ............................................................................ 4-8
4.3.3 将接口加入 Diff-Serv 域 ......................................................................................... 4-10
4.3.4 配置 E-LSP 流分类 ................................................................................................ 4-10
4.3.5 检查配置结果......................................................................................................... 4-11
4.4 配置逻辑接口的简单流分类功能 ...................................................................................... 4-11
4.4.1 建立配置任务......................................................................................................... 4-11
4.4.2 配置 Ring-if 的简单流分类功能 .............................................................................. 4-12
4.4.3 配置三层 Trunk 的简单流分类功能 ........................................................................ 4-12
4.4.4 配置二层物理接口和二层 Trunk 的简单流分类功能............................................... 4-13
4.4.5 检查配置结果......................................................................................................... 4-13
4.5 配置举例........................................................................................................................... 4-13
4.5.1 基于复杂流分类流量策略配置示例 ........................................................................ 4-14
4.5.2 基于简单流分类的优先级映射配置示例.................................................................4-18
4.6 故障处理........................................................................................................................... 4-20
i
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
第4章 基于类的 QoS 配置
基于类的 QoS 是指通过对流量按照某种规则进行分类，并对同种类型的流量关联某
种动作，形成某种策略。将该策略应用后实现基于类的流量监管、流量整形、拥塞
避免等功能。
下表列出了本章所包含的主要内容。
如果您需要…… 请阅读……
了解基于类的 QoS 需要用到的基本技术 简介
4.1
在网络的入口处根据报文的某些参数配置基于
流分类的流量策略，对不同的业务提供差别服
务
将一种网络流量中的优先级映射到另外一种网
络流量中，使流量在另外一种网络中按照原来
的优先级传送
限制逻辑端口成员的报文拥塞，增加对物理端
口报文优先级的限制
诊断及排除基于类的 QoS 配置的故障 故障处理
配置任务：配置基于复杂流分类的流量策略
配置举例：基于复杂流分类流量策略配置示
例
配置任务：配置基于简单流分类的优先级映
射
配置举例：基于简单流分类的优先级映射配
置示例
配置任务：配置逻辑接口的简单流分类功能
简介
NE80E 路由器支持 Diff-Serv，向用户提供 EF、AF 等标准的转发服务。这些标准的
服务是通过一系列配套的流量管理措施，如流分类、流量监管和整形、拥塞避免等
来实现的。
NE80E 路由器的 QoS 实现流量策略、流量整形、拥塞避免以及 IP 域与 MPLS 域间
的 QoS 参数映射处理。
流量策略包括基于复杂流分类规则的流量策略、基于简单流分类规则的流量策略和
路由器内部的流量策略：
z 基于复杂流分类规则的流量策略是指根据流量所属的类对流量实施流量监管、
重新标记、包过滤、策略路由和流量采样等。基于复杂流分类规则的流量策略
通常在 Diff-Serv 域的边界路由器上配置。
4-1
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
z 基于简单流分类规则的流量策略是指根据报文所携带的标记信息重新设置服
务级别、颜色和丢弃优先级。
z 路由器内部的流量策略是为了避免接口板的流量对主控板所造成的冲击，控制
接口板发往主控板的流量，保证主控板处于安全稳定的状态。
说明：
z Diff-Serv 主要是为 BA 数据流提供带宽上的保证，NE80E 路由器采用预先定义好
的队列调度机制为 EF、AF 等不同类型的业务分配资源，用户无须进行队列管理
方面的设置。
z 复杂流分类的优先级高于简单流分类的优先级。
4.2
配置基于复杂流分类的流量策略
说明：
z 除了物理接口，NE80E 还支持在在多种逻辑接口上实现复杂流分类，包括子接
口、ring-if 和 Trunk 接口。
z 对于 VLANIF 逻辑接口，不能直接应用流量策略；可以通过物理接口/二层
Eth-Trunk 接口+VLAN ID 范围的方式实现流量策略。
4.2.1 建立配置任务
1. 应用环境
在网络的入口处，如果要根据报文的 DSCP 值、协议类型、IP 地址、端口号、分片
报文的类型以及时间段等参数对不同的业务提供差别服务，需要配置基于流分类的
流量策略。
通常是在相对边界的路由器上配置复杂流分类，在相对核心的路由器上配置简单流
分类。
2. 前置任务
在配置基于复杂流分类的流量策略之前，需要完成以下任务：
z 配置相关接口的物理参数
z 配置相关接口的链路层属性
z 配置相关接口的 IP 地址
4-2
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
3. 数据准备
在配置基于复杂流分类的流量策略之前，需准备以下数据：
序号 数据
1
2
3
4
5
6
流分类的名称
匹配规则中的数据：ACL 号、DSCP 值、802.1p 值、TCP flag值
流行为的名称
流行为中的数据：承诺信息速率、峰值信息速率、承诺突发尺寸、最大突发尺寸、DSCP
值、IP 优先级值、EXP 值、802.1p 值、下一跳地址或出接口
流量策略名
应用流量策略的接口类型及编号
4. 配置过程
序号 过程
1
2
3
4
5
定义流分类
定义流行为并配置动作
定义流量策略并在策略中为类指定行为
应用流量策略
配置逆向地址检查
6
说明：
z 如果在行为中配置了逆向地址检查，并将这个行为关联到一个策略上，这个策略
已经应用到接口上时，那么逆向地址检查这个功能将对接口上符合类中的流生
效。
z 如果对接口上所有的流都使能逆向地址检查，只需在接口配置逆向地址检查。
4.2.2 定义流分类
步骤 操作 命令
1
2
3
检查配置结果
进入系统视图
定义流分类并进入类视图
定义 ACL 匹配规则
system-view
traffic classifier classifier-name [ operator
{ and | or } ]
if-match acl acl-number
4-3
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
步骤 操作 命令
或定义 DSCP 匹配规则
或定义 TCP Flag匹配规则
或定义 VLAN 报文的 802.1p 匹配
规则
或定义报文源 MAC 地址的匹配规
则
或定义报文目的 MAC 地址的匹配
规则
或定义 IP 报文优先级的匹配规则
或定义匹配所有数据包的规则
4.2.3 定义流行为并配置动作
步骤 操作 命令
1
2 定义行为进入流行为视图
进入系统视图
if-match dscp dscp-value
if-match tcp syn-flag tcpflag-value
if-match 8021p 8021p-value
if-match source-mac mac-address
if-match destination-mac mac-address
if-match ip-precedence ip-precedence
if-match any
system-view
traffic behavior behavior–name
3 配置流量监管动作
或重新设置 DSCP 值
或重新设置 IP 优先级值
或重新设置 MPLS EXP 值
或重新设置 VLAN 优先级
或配置报文的服务等级
或允许报文通过
或禁止报文通过
或配置重定向到公网目标 LSP
或配置重定向到下一条地址及出
接口
或配置重定向到多下一跳地址及
出接口
car cir cir-value [ pir pir-value ] [ cbs cbs-value
pbs pbs-value ] [ green { discard | pass } yellow
{ discard | pass } [ red { discard | pass } ] ] ]
remark dscp dscp-value
remark ip-precedence ip-precedence
remark mpls-exp mpls-experimental-value
remark 8021p 8021p-value
service-class service-class color color
permit
deny
redirect ip-nexthop ip-address [ interface
interface-type interface-number ]
redirect ipv4-multinhp nhp ip-address
interface interface-type interface-number nhp
ip-address interface interface-type
interface-number [ nhp ip-address interface
interface-type interface-number ] &<1-2>
redirect lsp public dest-ipv4-address
[ nexthop-address | interface interface-type
interface-number | secondary ]
或配置逆向地址检查
ip urpf { strict | loose }
4-4
[ allow-default ]
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
请根据具体情况选择步骤 3 中的行为特性。
在上述行为中，过滤动作 permit 和 deny 的优先级高于其他行为，其他行为的优先
级相同。
其中，配置报文的服务等级行为只能在报文的上行方向起作用。主要用来指定报文
的服务等级与丢弃优先级，让匹配规则的报文能够直接进入指定服务等级的队列，
而不需要根据报文头中的优先级字段查 BA 表来确定服务等级。同时也可以不必修
改报文的优先级字段达到透传报文的目的。
注意：
z 对于 VLANIF、Ring-if和 Trunk 等逻辑接口，暂时不支持配置重定向的多下一跳
地址及出接口。
z 重定向到公网目标 LSP只能在 MPLS网络的 ingress 节点上配置，在其他节点（如
transit，egress）不允许配置。
URPF（Unicast Reverse Path Forwarding）是单播逆向路径转发的简称，其主要功
能是防止基于源地址欺骗的网络攻击行为。详细信息请参见《Quidway
NetEngine80E 通用交换路由器 操作手册 IP 业务分册》。
z strict：URPF 将进行严格检查。即根据报文中的源 IP 地址查 FIB（Forward
Information Base）表找到单板号、端口号和 VLAN ID（如果是 VLAN 报文），
将它们和这个报文进来的单板号、端口号和 VLAN ID（如果是 VLAN 报文）进
行比较。如果相等则通过；如果不相等，则丢弃。
z loose：URPF 将进行松散检查。根据报文中的源 IP 地址查 FIB 表，如果找到
出接口则通过；如果找不到出接口，则丢弃。
4.2.4 定义流量策略并在策略中为类指定行为
步骤 操作 命令
1
2 定义流量策略并进入策略视图
3
进入系统视图
在流量策略中为类指定采用的行
为
system-view
traffic policy policy-name
classifier classifier-name behavior
behavior-name
4-5
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
4.2.5 应用流量策略
1. 在三层接口中应用流量策略
注意：
z 可以在 POS、GE等物理接口或子接口、Ringif、IP-Trunk、Eth-Trunk 等逻辑接
口上应用流量策略。
z 对于 VLANIF 逻辑接口，不能直接应用流量策略；可以通过物理接口/二层
Eth-Trunk 接口+VLAN ID 范围的方式实现流量策略。
步骤 操作 命令
1
2 进入接口视图
3 在接口应用流量策略
进入系统视图
system-view
interface interface-type interface-number
traffic-policy policy-name { inbound |
outbound }
[ link-layer ]
如果指定 link-layer 参数，NE80E 将根据报文的二层信息进行复杂流分类。缺省情
况下，根据三层、四层信息及其他信息进行复杂流分类。
2. 在二层接口中应用流量策略
步骤 操作 命令
1
2 进入接口视图
3 将接口转换成二层端口
4 在二层端口应用流量策略
进入系统视图
system-view
interface interface-type interface-number
portswitch
traffic-policy policy-name { inbound |
outbound } vlan { vlan-id1 [ to vlan-id2 ] | all }
4.2.6 配置逆向地址检查
步骤 操作 命令
1
2 进入接口视图
3 配置逆向地址检查
在接口视图下配置逆向地址检查，将对这个接口上所有流都使能逆向地址检查功能。
进入系统视图
system-view
interface interface-type interface-number
ip urpf { strict | loose } [ allow-default ]
4-6
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
4.2.7 检查配置结果
步骤 操作 命令
1
2
3
4
查看接口的流量信息
查看流行为的配置信息
查看类的配置信息
查看流策略中所有流分类与流行
为的关联信息或特定流分类与流
行为的关联信息。
4.3
配置基于简单流分类的优先级映射
4.3.1 建立配置任务
1. 应用环境
display interface [ interface-type
[ interface-number ] ] [ | { begin | exclude |
include } regular-expression ]
display traffic behavior { system-defined |
user-defined } [ behavior-name ]
display traffic classifier { system-defined |
user-defined } [ classifier-name ]
display traffic policy { system-defined |
user-defined } [ policy-name [ classifier
classifier-name ] ]
通过基于简单流分类的优先级映射的配置，可以将一种网络流量中的优先级映射到
另外一种网络流量中，使流量在另外一种网络中按照原来的优先级传送。
2. 前置任务
在配置基于简单流分类的流量策略之前，需要完成以下任务：
z 配置相关接口的物理参数
z 配置相关接口的链路层属性
z 配置相关接口的 IP 地址
3. 数据准备
在配置基于简单流分类的流量策略之前，需准备以下数据：
序号 数据
1
2
3
Diff-Serv 域名
上行/下行 VLAN 报文 802.1p 值、服务等级
上行/下行 IP 报文的 DSCP 编码值、服务等级
4
5
根据 EXP 定义上行/下行 MPLS 报文的 EXP 域、服务等级、包标记的颜色
根据 LSP 定义上行 MPLS 报文的 EXP 域、服务等级、包标记的颜色
4-7
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
序号 数据
6
使能 Diff-Serv 域的端口编号
4. 配置过程
序号 过程
1
2
3
4
定义 Diff-Serv 域并配置流量策略
将接口加入 Diff-Serv 域
配置 E-LSP 流分类
检查配置结果
4.3.2 定义 Diff-Serv 域并配置流量策略
步骤 操作 命令
1
2 定义 DS 域并进入 DS 域视图
进入系统视图
system-view
diffserv domain ds-domain-name
3
对入方向的 VLAN 报文流量定义
流量策略
或对出方向的 VLAN 报文流量定
义流量策略
或对入方向的 IP 流量定义流量策
略
或对出方向的 IP 流量定义流量策
略
或对入方向的 MPLS 流量定义流
量策略
或对出方向的 MPLS 流量定义流
量策略
8021p-inbound 8021p-value phb service-class
[ color ]
8021p-outbound service-class color map
8021p-value
ip-dscp-inbound dscp-value phb service-class
[ color ]
ip-dscp-outbound service-class color map
dscp-value
mpls-exp-inbound exp phb service-class
[ color ]
mpls-exp-outbound service-class
exp-value
color map
Diff-Serv（Different Service）域由一组采用相同的服务提供策略和实现了相同 PHB
组集合的相连 Diff-Serv 节点组成。
在网络的核心路由器上，一般直接接受或重定义报文中的服务等级。在 IP域和 MPLS
域的边界路由器上，也需要将 DSCP 和 EXP 进行映射。
简单流分类能够实现从外部优先级到内部优先级及从内部优先级到外部优先级的映
射，但是在同种网络流量之间（如 IP 流量之间或 MPLS 流量之间）不支持映射。
4-8
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
系统缺省的 DSCP 到服务类型映射关系如表 4-1所示。
表4-1 DSCP 与服务类型之间缺省的映射表
DSCP Service Color DSCP Service Color
00 be green 32 af4 green
01 be green 33 be green
02 be green 34 af4 green
03 be green 35 be green
04 be green 36 af4 yellow
05 be green 37 be green
06 be green 38 af4 red
07 be green 39 be green
08 af1 green 40 ef green
09 be green 41 be green
10 af1 green 42 be green
11 be green 43 be green
12 af1 yellow 44 be green
13 be green 45 be green
14 af1 red 46 ef green
15 be green 47 be green
16 af2 green 48 cs6 green
17 be green 49 be green
18 af2 green 50 be green
19 be green 51 be green
20 af2 yellow 52 be green
21 be green 53 be green
22 af2 red 54 be green
23 be green 55 be green
24 af3 green 56 cs7 green
25 be green 57 be green
26 af3 green 58 be green
27 be green 59 be green
28 af3 yellow 60 be green
29 be green 61 be green
30 af3 red 62 be green
31 be green 63 be green
4-9
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
系统缺省的 EXP 到服务类型映射关系如表 4-2所示。
表4-2 EXP 与服务类型之间缺省的映射表
EXP Service Color EXP Service Color
0 be green 4 af4 green
1 af1 green 5 ef green
2 af2 green 6 cs6 green
3 af3 green 7 cs7 green
系统缺省的 802.1p 与服务类型映射关系如表 4-3所示。
表4-3 802.1p 与服务类型之间缺省的映射表
802.1p Service Color 802.1p Service Color
0 be green 4 af4 green
1 af1 green 5 ef green
2 af2 green 6 cs6 green
3 af3 green 7 cs7 green
4.3.3 将接口加入 Diff-Serv 域
步骤 操作 命令
1
2 进入接口视图
3 在接口上绑定 DS 域
或在接口上使能 802.1p
trust 8021p 命令只能在以太网子接口下配置。
在接口加入到 Diff-Serv 域后，Diff-Serv 域所定义的流量策略将会自动对出入接口的
流量起作用。
进入系统视图
system-view
interface interface-type interface-number
trust upstream { ds-domain-name | default }
trust 8021p
4.3.4 配置 E-LSP 流分类
步骤 操作 命令
1
2 配置 E-LSP 流分类
进入系统视图
system-view
mpls-lsp-inbound exp phb service-class
[ color ]
4-10
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
4.3.5 检查配置结果
步骤 操作 命令
1
2
查看 Diff-Serv 域的名称
查看接口的流量信息
4.4
配置逻辑接口的简单流分类功能
4.4.1 建立配置任务
1. 应用环境
由于逻辑端口在企业组网中将有更加广阔的应用，为了限制逻辑端口成员的报文拥
塞，增加对物理端口报文优先级的限制，逻辑端口也必须要支持简单流分类的配置
及应用。
2. 前置任务
display diffserv domain [ ds-domain-name |
all ]
display interface [ interface-type
[ interface-number ] ] [ | { begin | exclude |
include } regular-expression ]
在配置逻辑端口的简单流分类的功能之前，需要完成以下任务：
z 配置相关接口的物理参数
z 配置相关接口的链路层属性
z 配置相关三层接口的 IP 地址
3. 数据准备
在配置逻辑端口的简单流分类的功能之前，需准备以下数据：
序号 数据
1
2
3
4
5
6
Diff-Serv 域名
上行/下行 VLAN 报文 802.1p 值、服务等级（可选）
上行/下行 IP 报文的 DSCP 编码值、服务等级（可选）
根据 EXP 定义上行/下行 MPLS 报文的 EXP 域、服务等级、包标记的颜色（可选）
根据 LSP 定义上行 MPLS 报文的 EXP 域、服务等级、包标记的颜色（可选）
使能 Diff-Serv 域的端口号
4-11
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
4. 配置过程
序号 过程
1
2
3
4
配置 Ring-if 的简单流分类功能
配置三层 Trunk 的简单流分类功能
配置二层物理接口和二层 Trunk 的简单流分类功能
检查配置结果
4.4.2 配置 Ring-if 的简单流分类功能
步骤 操作 命令
1
2
3
4
5
进入系统视图
定义 DS 域并进入域视图
定义简单流分类匹配规则
进入 Ring-if 视图
匹配 DS 域
system-view
diffserv domain { ds-domain-name | default }
ip-dscp-inbound dscp-value phb service-class
[ color ]
interface ringif interface-number
trust upstream { ds-domain-name | default }
步骤 5 的目的是将 Ring-if 接口匹配 DS 域，这样从 Ring-if 接口进入的报文会实现简
单流分类功能。
步骤 3 可以配置多条匹配规则，也可以不配置。若不配置则按缺省的规则处理。
4.4.3 配置三层 Trunk 的简单流分类功能
步骤 操作 命令
1
2
3
4
5
步骤 3 可以配置多条匹配规则，也可以不配置。若不配置则按缺省的规则处理。
步骤 5 的目的是将 Trunk接口匹配 DS 域，这样从 Trunk 接口进入的报文会实现简
进入系统视图
定义 DS 域并进入域视图
定义简单流分类匹配规则
进入 Trunk 视图
匹配 DS 域
system-view
diffserv domain ds-domain-nam
ip-dscp-inbound dscp-value phb service-class
[ color ]
interface { eth-trunk | ip-trunk } interface-number
trust upstream { ds-domain-name | default }
单流分类功能。
4-12
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
4.4.4 配置二层物理接口和二层 Trunk 的简单流分类功能
步骤 操作 命令
1
2
3
4
5
6
7
进入系统视图
定义 DS 域并进入域视图
定义简单流分类匹配规则
进入 GE 接口视图
或进入 Trunk 接口视图
将接口转换成二层端口
基于二层端口和 VLAN 配置简
单流分类
基于二层端口和 VLAN 配置修
改 VLAN 优先级
system-view
diffserv domain ds-domain-name
ip-dscp-inbound dscp-value phb service-class
[ color ]
interface gigabitethernet interface-number
interface { eth-trunk | ip-trunk } interface-number
portswitch
trust upstream { ds-domain-name | default } vlan
{ vlan-id1 [ to vlan-id2 ] } &<1-10>
trust 8021p vlan { vlan-id1 [ to vlan-id2 ] }
&<1-10>
端口可以基于 VLAN 配置加入不同的 DS 域。
步骤 7 是依赖于步骤 6 使用的。如果只配置了步骤 7，是不会对转发产生任何作用
的。如果两个步骤都配置，则只会根据 VAN 优先级进入流量管理队列。
4.4.5 检查配置结果
步骤 操作 命令
4.5
1
2
配置举例
本章的配置举例包括以下案例。
z 基于复杂流分类流量策略配置示例
z 基于简单流分类的优先级映射配置示例
查看 Diff-Serv 域的名称
查看接口的流量信息
display diffserv domain [ ds-domain-name |
all ]
display interface [ interface-type
[ interface-number ] ] [ | { begin | exclude |
include } regular-expression ]
4-13
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
4.5.1 基于复杂流分类流量策略配置示例
1. 配置需求
如图 4-1所示，三个本地网用户通过路由器 Router 访问 Internet。限制网段 1.1.1.0
的用户的接入速率为 10Mbit/s，承诺突发流量尺寸为 150000 字节；网段 2.1.1.0 的
用户的接入速率为 5Mbit/s，承诺突发流量尺寸为 100000 字节；网段 3.1.1.0 的用
户的接入速率为 2Mbit/s，承诺突发流量尺寸为 100000 字节。并分别标记他们的
DSCP 值为 40、26 和 0。
2. 组网图
1.1.1.0
Internet
POS1/0/0
2.1.1.0
3.1.1.0
POS3/0/0
POS4/0/0

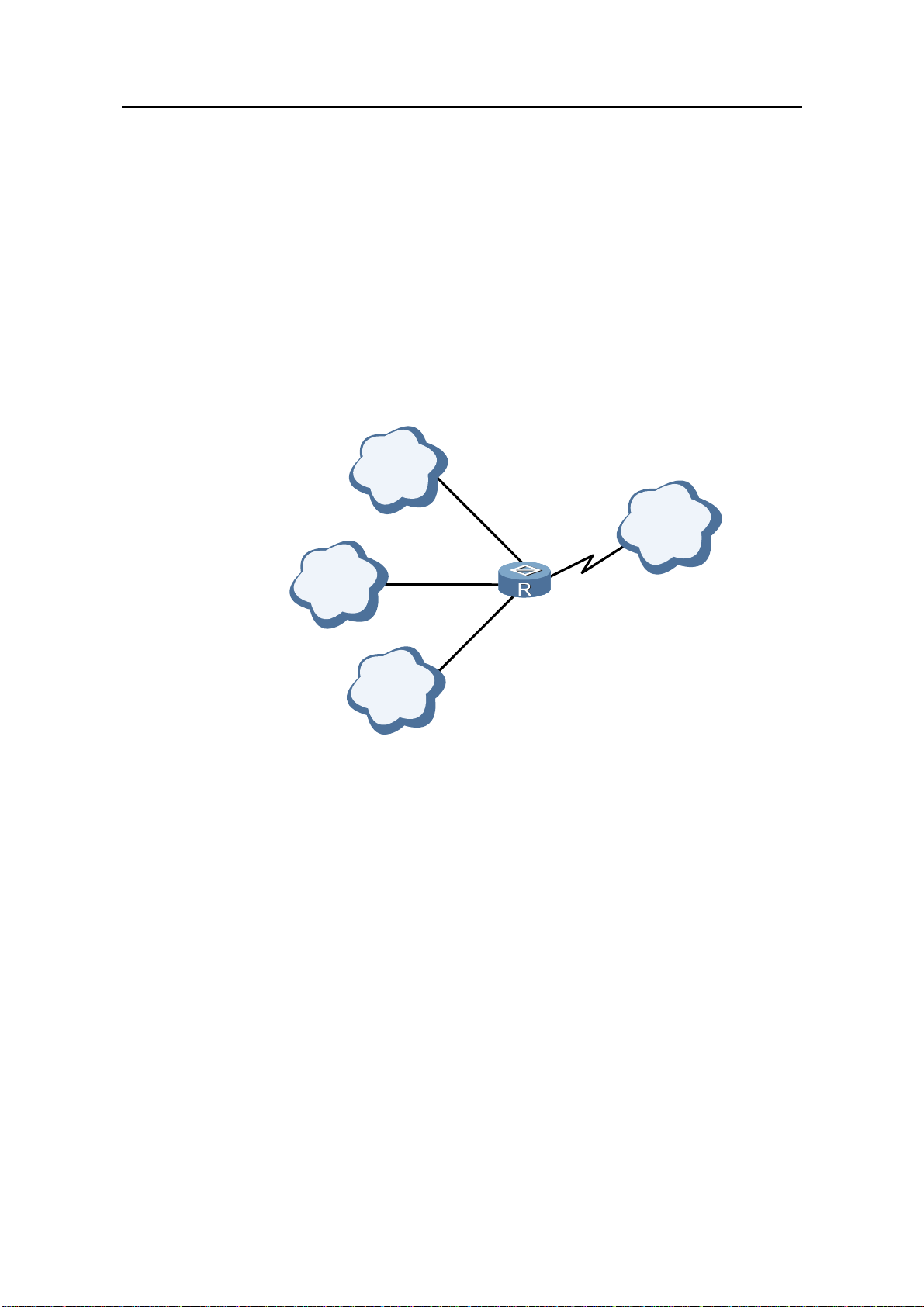

图4-1 流量监管
POS2/0/0
Router
3. 配置步骤
# 定义 ACL 规则。
[Router] acl number 2001
[Router-acl-basic-2001] rule permit source 1.1.1.0 0.0.0.255
[Router-acl-basic-2001] quit
[Router] acl number 2002
[Router-acl-basic-2002] rule permit source 2.1.1.0 0.0.0.255
[Router-acl-basic-2002] quit
[Router] acl number 2003
[Router-acl-basic-2003] rule permit source 3.1.1.0 0.0.0.255
[Router-acl-basic-2003] quit
# 配置流分类，定义基于 ACL 的匹配规则。
[Router] traffic classifier a
4-14
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
[Router-classifier-a] if-match acl 2001
[Router-classifier-a] quit
[Router] traffic classifier b
[Router-classifier-b] if-match acl 2002
[Router-classifier-b] quit
[Router] traffic classifier c
[Router-classifier-c] if-match acl 2003
[Router-classifier-c] quit
# 配置完成后，可以通过 display 命令查看类的配置信息。
[Router] display traffic classifier user-defined
User Defined Classifier Information:
Classifier: a
Operator: AND
Rule(s) : if-match acl 2001
Classifier: c
Operator: AND
Rule(s) : if-match acl 2003
Classifier: b
Operator: AND
Rule(s) : if-match acl 2002
# 定义流行为，并重新设置 DSCP。
[Router] traffic behavior e
[Router-behavior-e] car cir 10000 cbs 150000 pbs 0
[Router-behavior-e] remark dscp 40
[Router-behavior-e] quit
[Router] traffic behavior f
[Router-behavior-f] car cir 5000 cbs 100000 pbs 0
[Router-behavior-f] remark dscp 26
[Router-behavior-f] quit
[Router] traffic behavior g
[Router-behavior-g] car cir 2000 cbs 100000 pbs 0
[Router-behavior-g] remark dscp 0
[Router-behavior-g] quit
# 定义流量策略，将流分类与流行为关联。
[Router] traffic policy 1
[Router-trafficpolicy-1] classifier a behavior e
[Router-trafficpolicy-1] quit
[Router] traffic policy 2
[Router-trafficpolicy-2] classifier b behavior f
[Router-trafficpolicy-2] quit
[Router] traffic policy 3
4-15
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
[Router-trafficpolicy-3] classifier c behavior g
[Router-trafficpolicy-3] quit
# 上述配置完成后，使用 display traffic policy 命令可以查看流量策略、策略中定
义的流分类以及与流分类相关的流行为的配置情况。
[Router] display traffic policy user-defined
User Defined Traffic Policy Information:
Policy: 3
Classifier: default-class
Behavior: be
-none-
Classifier: c
Behavior: g
Committed Access Rate:
CIR 2000 (Kbps), PIR 0 (Kbps), CBS 100000 (byte), PBS 0 (byte)
Conform Action: pass
Yellow Action: pass
Exceed Action: discard
Marking:
Remark DSCP default
Policy: 2
Classifier: default-class
Behavior: be
-none-
Classifier: b
Behavior: f
Committed Access Rate:
CIR 5000 (Kbps), PIR 0 (Kbps), CBS 100000 (byte), PBS 0 (byte)
Conform Action: pass
Yellow Action: pass
Exceed Action: discard
Marking:
Remark DSCP af31
Policy: 1
Classifier: default-class
Behavior: be
-none-
Classifier: a
Behavior: e
Committed Access Rate:
CIR 10000 (Kbps), PIR 0 (Kbps), CBS 15000 (byte), PBS 0 (byte)
4-16
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
Conform Action: pass
Yellow Action: pass
Exceed Action: discard
Marking:
Remark DSCP cs5
# 将流量策略应用到接口上。
[Router] interface pos 1/0/0
[Router-Pos1/0/0] traffic-policy 1 inbound
[Router-Pos1/0/0] quit
[Router] interface pos 3/0/0
[Router-Pos3/0/0] traffic-policy 2 inbound
[Router-Pos3/0/0] quit
[Router] interface pos 4/0/0
[Router-Pos4/0/0] traffic-policy 3 inbound
4. 配置文件
#
sysname Router
#
acl number 2001
rule permit source 1.1.1.0 0.0.0.255
acl number 2002
rule permit source 2.1.1.0 0.0.0.255
acl number 2003
rule permit source 3.1.1.0 0.0.0.255
#
traffic classifier a operator and
if-match acl 2001
traffic classifier c operator and
if-match acl 2003
traffic classifier b operator and
if-match acl 2002
#
traffic behavior e
car cir 10000 cbs 150000 pbs 0 green pass yellow pass red discard
remark dscp cs5
traffic behavior g
car cir 2000 cbs 100000 pbs 0 green pass yellow pass red discard
remark dscp default
traffic behavior f
car cir 5000 cbs 100000 pbs 0 green pass yellow pass red discard
remark dscp af31
4-17
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
#
traffic policy 3
classifier c behavior g
traffic policy 2
classifier b behavior f
traffic policy 1
classifier a behavior e
#
interface Pos1/0/0
undo shutdown
ip address 1.1.1.1 255.255.255.0
traffic-policy 1 inbound
#
interface Pos3/0/0
undo shutdown
ip address 2.1.1.1 255.255.255.0
traffic-policy 2 inbound
#
interface Pos4/0/0
undo shutdown
ip address 3.1.1.1 255.255.255.0
traffic-policy 3 inbound
#
return
4.5.2 基于简单流分类的优先级映射配置示例
1. 配置需求
三台路由器之间建立 MPLS 邻居，从 RouterA 上进入的 IP 流量，在 RouterA 至
RouterC 之间走 MPLS 转发。从 RouterC 流出后，又恢复成 IP 流。
要求流量在 RouterA 上，能任意修改成为 MPLS 流量之后的优先级，在 RouterC 上
能任意修改恢复 IP 流之后的优先级。
2. 组网图
POS1/0/0
RouterA RouterB RouterC
POS2/0/0
POS1/0/0
图4-2 从 DSCP 优先级到 MPLS 优先级映射
POS2/0/0
POS1/0/0
POS2/0/0
4-18
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
说明：
z 在本配置例中，假定已经建立好了三台路由器上的MPLS配置，IP流量从 RouterA
到 RouterC 能进行 MPLS 转发，MPLS 流量出 RouterC 时，能转换成 IP 流。
z 以下的配置，只列出了与 QoS 配置相关的命令。
3. 配置步骤
(1) 配置 RouterA
# 在 RouterA 的 POS1/0/0 接口上配置 DSCP 到 MPLS 的映射。
[RouterA] diffserv domain default
[RouterA-dsdomain-default] ip-dscp-inbound 18 phb af4 green
[RouterA-dsdomain-default] mpls-exp-outbound af4 green map 5
[RouterA-dsdomain-default] quit
[RouterA] interface pos 1/0/0
[RouterA-Pos1/0/0] trust upstream default
[RouterA] interface pos 2/0/0
[RouterA-Pos2/0/0] trust upstream default
在 RouterA 的入接口上上配置 DSCP 值 AF2（18）到路由器内部业务等级 AF4 的
转换，在出接口上配置 DSCP 值 AF4到 MPLS 优先级 5 的映射，从 RouterA 出来
的是 EF 流量。
(2) 配置 RouterC
# 在 RouterC 的 POS1/0/0 接口上配置 MPLS 到 DSCP 的映射。
[RouterC] diffserv domain default
[RouterC-dsdomain-default] mpls-exp-inbound 5 phb af3 green
[RouterC-dsdomain-default] ip-dscp-outbound af3 green map 32
[RouterC] interface pos 1/0/0
[RouterC-Pos1/0/0] trust upstream default
[RouterC] interface pos 2/0/0
[RouterC-Pos2/0/0] trust upstream default
在 RouterC 的入接口上配置 MPLS 优先级 5 到 DSCP值 AF3的映射，在出接口配
置 DSCP 值 AF3 到 DSCP 值 AF4（32）的转换，RouterC 出来的是 AF4 流量。
配置完成后，从 RouterA 的 POS1/0/0发送 DSCP 值为 18（AF2）的流量，大小为
100M，RouterC 出来的是 DSCP 值为 32 的 AF4 流，流量为 50M。
4. 配置文件
(1) RouterA 的配置文件
#
4-19
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
sysname RouterA
#
diffserv domain default
ip-dscp-inbound 18 phb af4 green
mpls-exp-outbound af4 green map 5
#
interface Pos1/0/0
undo shutdown
ip address 2.2.2.1 255.255.255.0
trust upstream default
#
interface Pos2/0/0
undo shutdown
ip address 3.3.3.1 255.255.255.0
trust upstream default
#
return
(2) RouterC 的配置文件
#
sysname RouterC
#
diffserv domain default
ip-dscp-outbound af3 green map 32
mpls-exp-inbound 5 phb af3 green
#
interface Pos1/0/0
undo shutdown
ip address 4.4.4.1 255.255.255.0
trust upstream default
#
interface Pos2/0/0
undo shutdown
ip address 5.5.5.1 255.255.255.0
trust upstream default
#
return
4.6
故障处理
1. 故障现象
配置完成后，路由器 QoS 不能正常运行。
4-20
Quidway NetEngine80E 高端路由器 操作手册 QoS分册 第 4 章 基于类的 QoS 配置
2. 分析
在 QoS 的配置中，除了规则、行为、流量参数配置正确，还要确保配置的出/入方
向正确。
3. 处理过程
步骤 操作
1
2
3
4
执行 QoS 的显示命令，查看配置的规则、行为、流量参数等是否正确。
display current-configuration 命令查看运行状态及配置的出/入接口是否正确。
执行
display device命令查看接口板状态，正常的状态应该是 Registered。
执行
ping 命令，检查物理连接及下层协议是否正常运行。
执行
4-21
Loading...
