AIRE ACONDICIONADO SPLIT
MANUAL DE USUARIO
IX21
Gracias por escoger nuestro producto.
Porfavor, lea este manual
atentamente antes de
usar el producto.
ESPAÑOL
Page 4
1
1. Índice
1. Índice ....................................................................................... 3
2. Información de seguridad ......................................................... 5
3. Descripción de los componentes ............................................. 6
4. Indicadores del panel ............................................................... 7
5. Límites de funcionamiento ....................................................... 7
6. Control manual ......................................................................... 8
7. Ajuste del flujo de aire .............................................................. 8
8. Modos de funcionamiento ........................................................ 9
8.1 Modo AUTO ........................................................................................... 9
8.2 Modo SLEEP .......................................................................................... 9
8.3 Modo deshumidificador .......................................................................... 9
8.4 Consejos para un funcionamiento óptimo ........................................... 10
9. Limpieza ................................................................................. 10
9.1 Limpieza del filtro de aire ..................................................................... 10
9.2 Limpieza del filtro de carbón activo ..................................................... 11
10. Mantenimiento ..................................................................... 11
11. Síntomas y soluciones más habituales ................................ 11
12. Detección de averías ........................................................... 13
13. Control remoto ..................................................................... 14
Page 5
2
14. Nombre y funciones de los indicadores en el control
................ 16
15. Modos de funcionamiento en el control remoto
........................ 17
15.1 Modo automático (AUTO) .................................................................. 17
15.2 Modo manual; Frío, Calor, Ventilación (COOL, HEAT, FAN) ............ 17
15.3 Modo deshumidificador (DRY) ........................................................... 17
15.4 Modo temporizador ............................................................................ 18
ESPAÑOL
Page 6
3
2. Información de seguridad
Para prevenir cualquier accidente que pueda malherir alguna persona o provocar un daño material, lea y siga las
siguientes instrucciones. Las acciones incorrectas o el ignorar estas instrucciones puede causar accidentes no
deseados.
Advertencias
Conecte el equipo a una fuente de alimentación adecuada, de lo contrario pueden producirse descargas eléctricas o
incendios por sobrecalentamiento eléctrico.
No encienda o apague la unidad conectándola o desconectándola del circuito de alimentación mediante el
interruptor automático, ya que podría provocar descargas eléctricas.
En cualquier momento en el que pudiera detectar una anomalía en el equipo u oliera o viera humo en la máquina,
deberá apagar rápidamente el equipo.
Nunca deje que se moje el control remoto, podría ocasionar un cortocircuito o un fuego.
Nunca utilice elementos punzantes y duros para manipular los mandos de la máquina, podría ocasionar daños
importantes al equipo.
Nunca reemplace los fusibles de la máquina por otros de mayor capacidad, podría ocasionar fuego por
sobrecalentamiento eléctrico.
No es bueno para su salud exponer su cuerpo durante largos periodos de tiempo a la corriente de aire de la
máquina.
No introduzca los dedos o cualquier otro objeto dentro de la rejilla de entrada o salida de aire de la máquina, el
ventilador puede provocar grandes daños.
No exponga ningún material inflamable (líquido o gaseoso) directamente a la máquina, puede provocar una
explosión o un incendio.
Cualquier reparación o inspección debe ser realizada por una persona cualificada.
Una vez acabada la vida útil de los equipos, desinstálelos adecuadamente y entréguelos a una cadena de reciclaje.
El enterrar componentes eléctricos en presencia de agua puede provocar óxidos que se pueden filtrar en la tierra y
contaminarla. Hay que evitar el deshacerse de los equipos por los medios de basuras municipales.
Se deben evitar las fugas de refrigerante en el circuito, su presencia mezclada con el aire en estancias de reducidas
dimensiones puede provocar concentraciones nocivas para el ser humano.
El gas refrigerante es inflamable.
Después de una fuga, nunca encienda el equipo hasta que no haya sido reparada por una persona cualificada.
Precauciones
No utilice el aire acondicionado para otros propósitos que no sean el climatizar una estancia. No use el equipo para
enfriar instrumentos de alta precisión, alimentos, animales, plantas u obras de arte.
Para su limpieza, asegúrese antes de apagar el equipo.
A modo de evitar cortocircuitos o fuego, mire de asegurar el contacto adecuado a la línea de tierra de su instalación.
Nunca instale el contacto de tierra a algún elemento conductor de la instalación, como la tubería frigorífica de
conexionado.
No quite la rejilla de seguridad de los ventiladores, el fácil acceso a sus partes móviles puede provocar daños
graves.
No toque los equipos con las manos mojadas, puede ocasionar una descarga eléctrica.
No coloque ningún objeto debajo del equipo susceptible de ser estropeado al ser mojado, la bandeja de
condensados o el filtro se pueden obstruir y causar goteo de agua.
Después de un largo tiempo sin usar el equipo debe inspeccionar la máquina para detectar posibles daños.
Mantenga mínimamente ventilada la estancia para no viciar el aire aunque se emplee el aire acondicionado.
Page 7
4
F
ig. 1
Asegure el drenaje de la máquina, la presencia de agua en los muebles de madera puede provocar daños
importantes.
No toque las partes internas de los equipos, podría provocar daños irreparables.
No exponga animales, plantas o personas al aire directo de la máquina.
Evite que los niños accedan a la unidad exterior, podrían sufrir daños graves.
Evite que el flujo de aire se mezcle con componentes químicos que puedan provocar problemas de salud.
No exponga la unidad a calor directa o a combustiones que puedan provocar malformaciones de la envolvente del
equipo.
No tenga encendida la máquina mientras se estén manipulando gases inflamables.
Supervise o evite uso del equipo por parte de personas ancianas o niños pequeños.

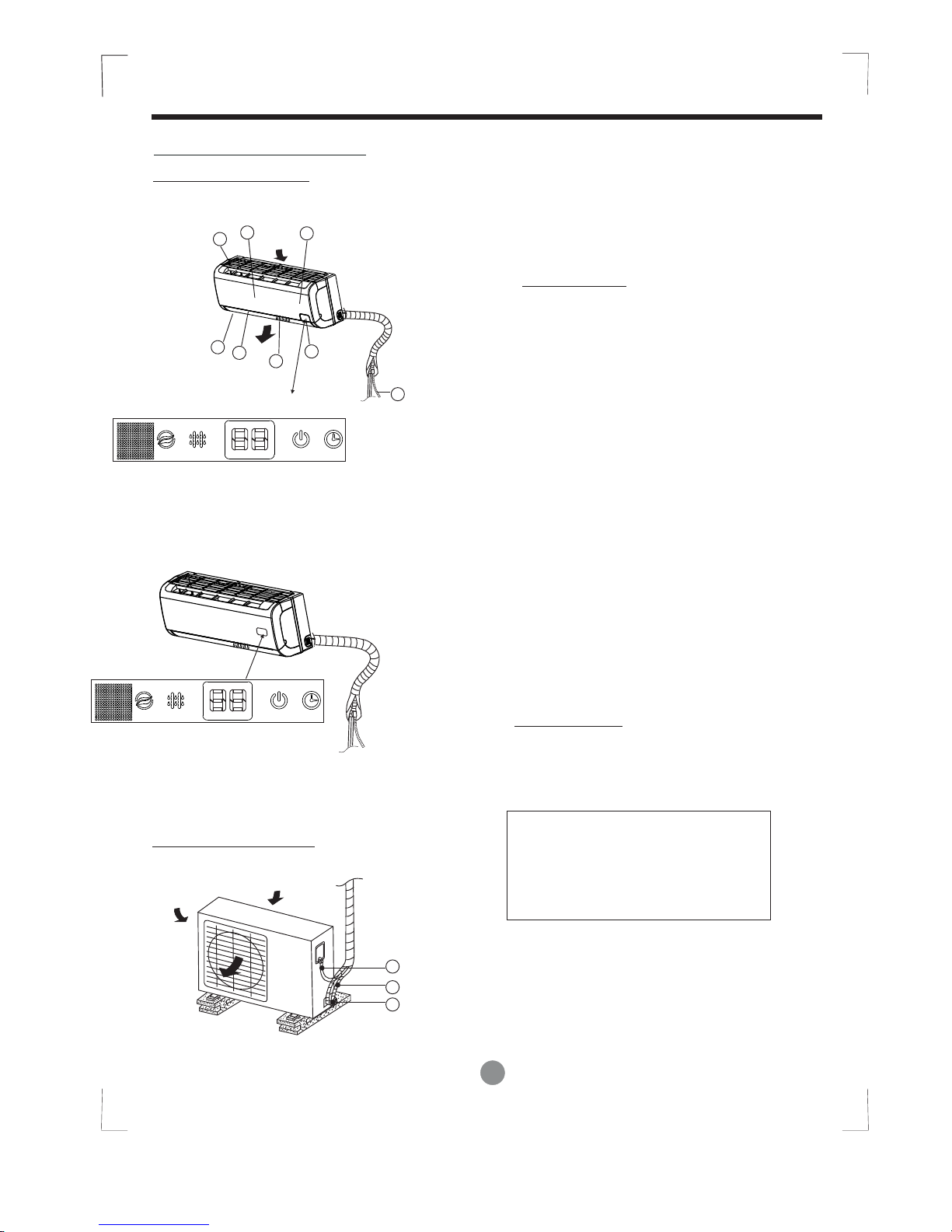

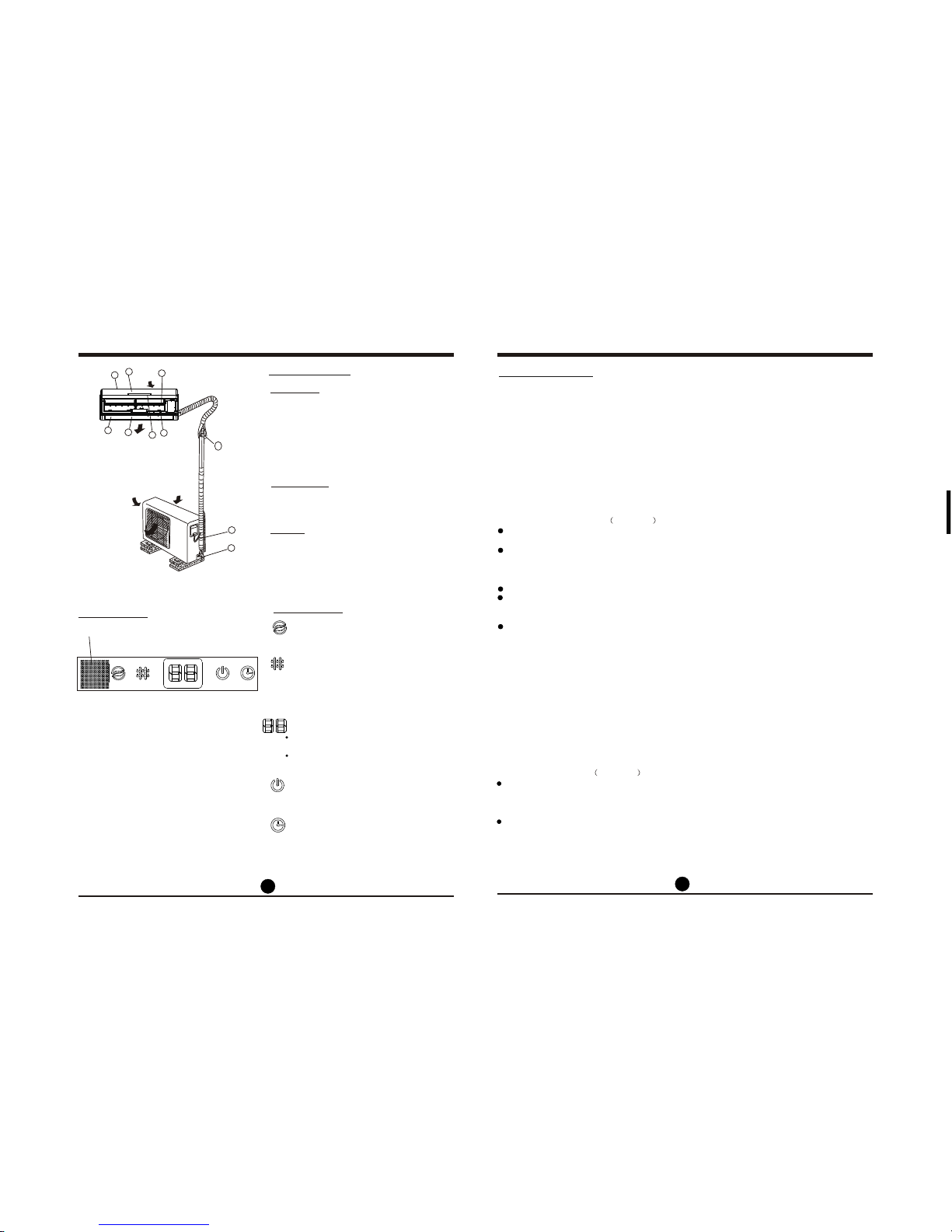

3. Descripción de los componentes
Unidad interior
1. Panel frontal
2. Entrada de aire
3. Filtro de aire
4. Salida de aire
5. Rejilla de flujo de aire horizontal
6. Aleta de flujo de aire vertical
7. Display del panel
8. Control remoto
Unidad exterior
9. Tubería frigorífica
10. Entrada de aire (lateral y posterior)
11. Salida de aire
Nota
Todos los dibujos representados en este
manual son una representación de equipos
estándar, puede que no sea exactamente
el modelo del que usted dispone.
Air inlet(rear)
Air inlet(side)
Air outlet
4
3
5
2
6
1
9
10
8
7
ESPAÑOL
Page 8
5

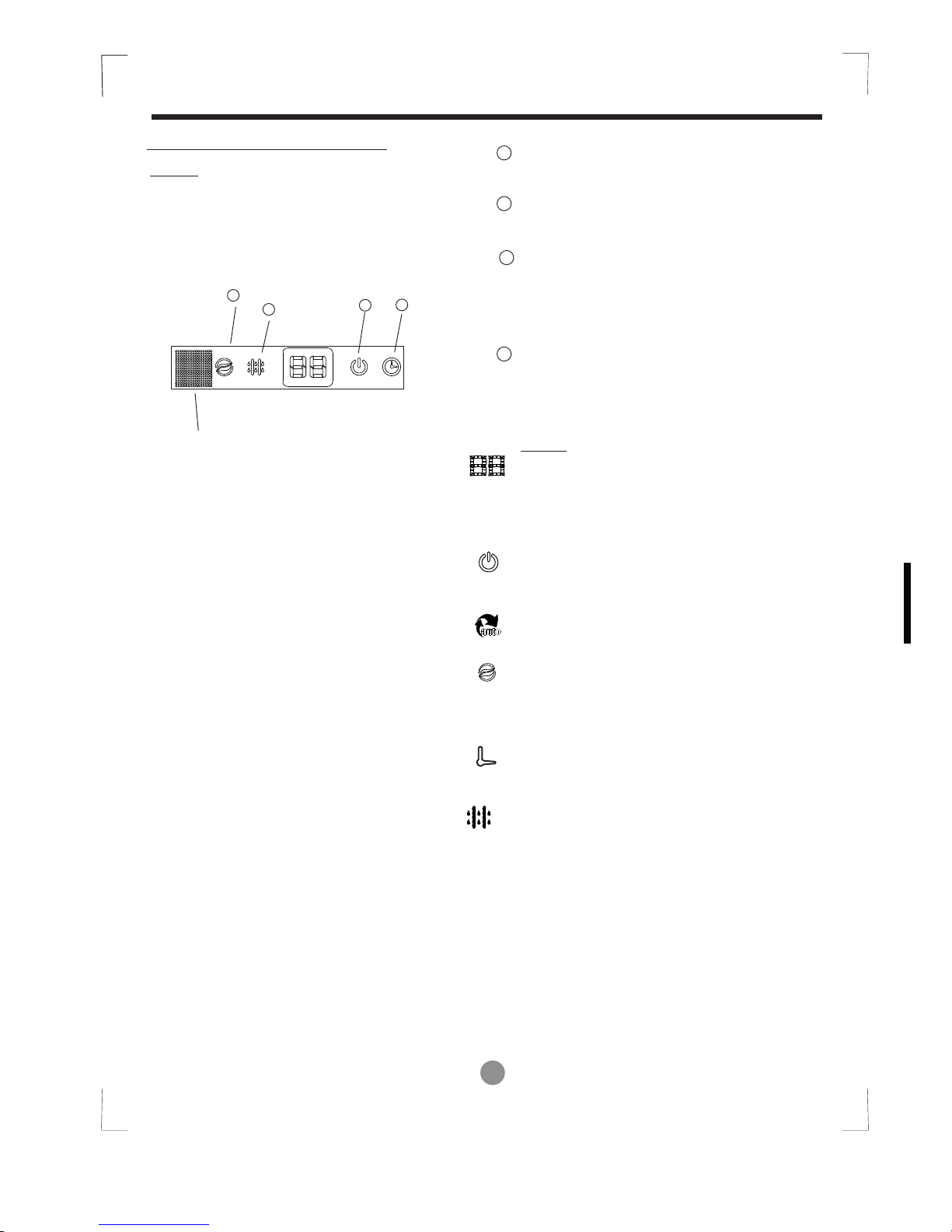

4. Indicadores del panel
El panel de visualización y control de la unidad interior se muestra a continuación:
Indicador ION (Opcional): El indicador se ilumina cuando la función ionizador esta activa.
Indicador DEFROST: El icono se ilumina cuando la
unidad está realizando el ciclo de
desescarche o cuando la unidad está funcionando en modo calor bajo la protección por
baja temperatura en la impulsión de la unidad interior.
Display: La pantalla indica la temperatura de consigna seleccionada desde el mando
inalámbrico.
Indicador de funcionamiento: El indicador se ilumina cuando la unidad está en
funcionamiento.
Indicador TIMER: El indicador se ilumina cuando
el temporizador está activado.

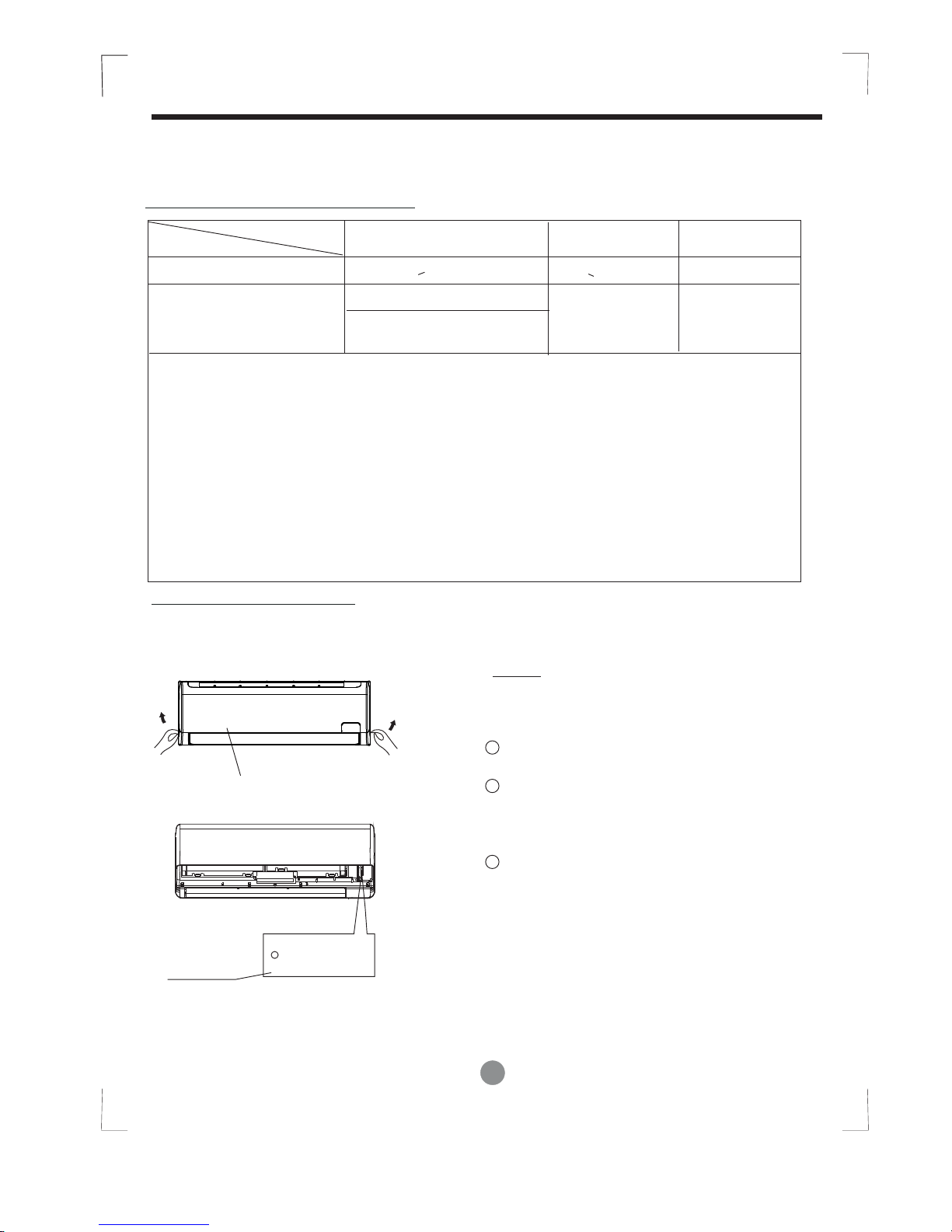

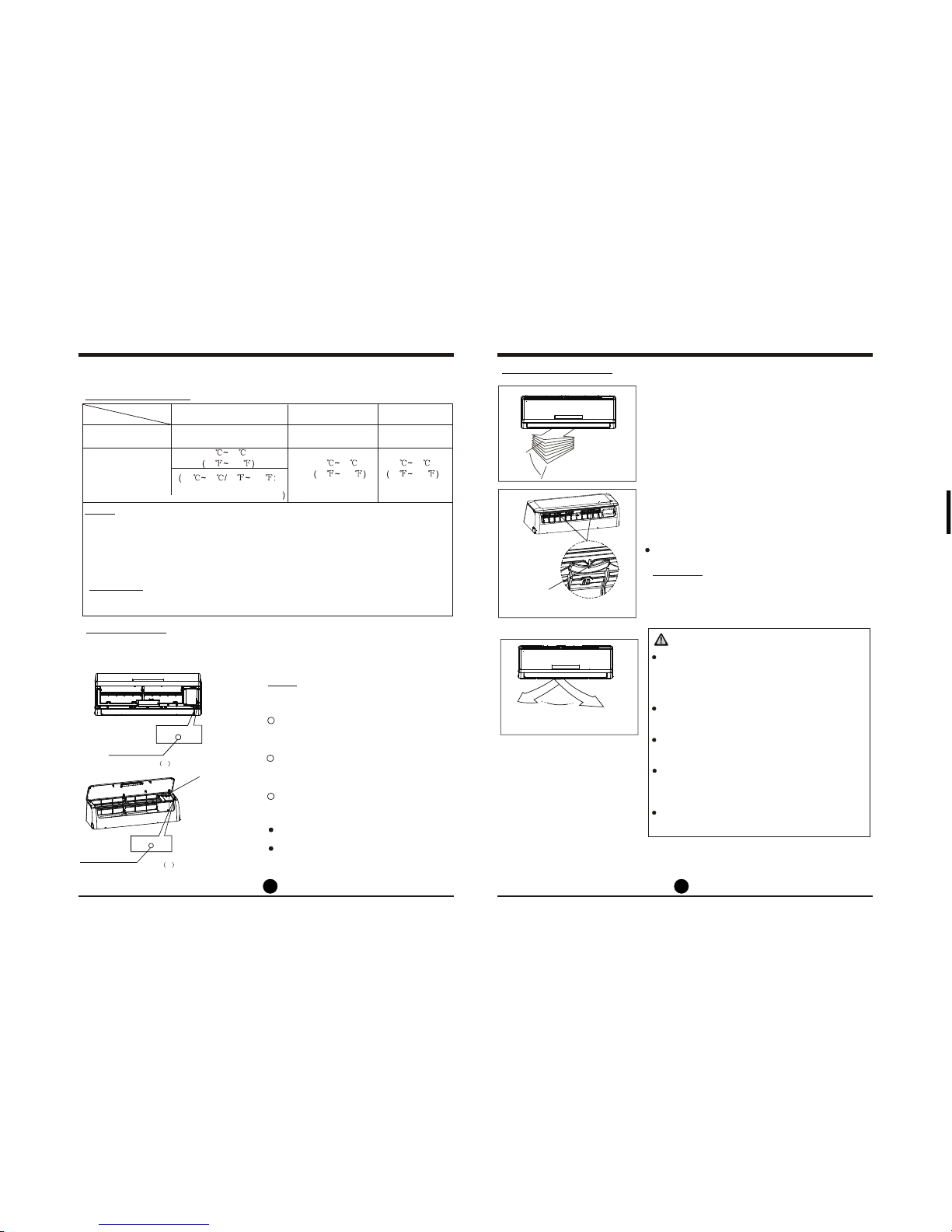

5. Límites de funcionamiento
Este acondicionador de aire
ha sido diseñado para las siguientes temperaturas. Manténgalo en
funcionamiento dentro de estos márgenes
.
Modo
Temperatura
Refrigeración Calefacción Deshumidificador
Temperatura interior > 17ºC < 30ºC > 10ºC
Temperatura exterior 0º ~ 50ºC -15º ~ 30ºC 0º ~ 50ºC
Nota
Si se hace funcionar el equipo fuera de este rango de temperaturas, éste podrá funcionar de
forma anómala.
Con un rango de humedad relativa alta, es normal que la unidad interior de la máquina
funcionando en modo frío condense mucha agua.
El punto óptimo de trabajo del equipo se encuentra en la zona media dentro de este rango de
temperaturas.
Fig. 2
Receptor infrarojos
Page 9
6
6. Control manual
El control manual se utiliza temporalmente en
caso de que el control remoto de la unidad se
encuentre fuera de servicio.
Su funcionamiento se activa mediante un botón
escondido dentro de la unidad interior. Para
acceder a este botón, abra y levante la tapa
frontal de la unidad interior hasta que oiga un
ruido de ajuste, encontrará en un lateral del
marco del filtro el botón de operación.
Presione el botón hasta que el indicador AUTO
del display se ilumine. La unidad funcionará en
modo AUTO forzado (la temperatura de
consigna por defecto será de 24ºC).
Precaución
Presione el botón para iniciar el modo AUTO
forzado, púlselo nuevamente para detenerlo. Si
pulsa el botón dos veces en cinco segundos, la
unidad operará en modo COOL forzado.
Esta función se utiliza únicamente para
propósitos de prueba, por ello no la active a
menos que sea necesario.
Para restablecer el control remoto utilícelo
normalmente.

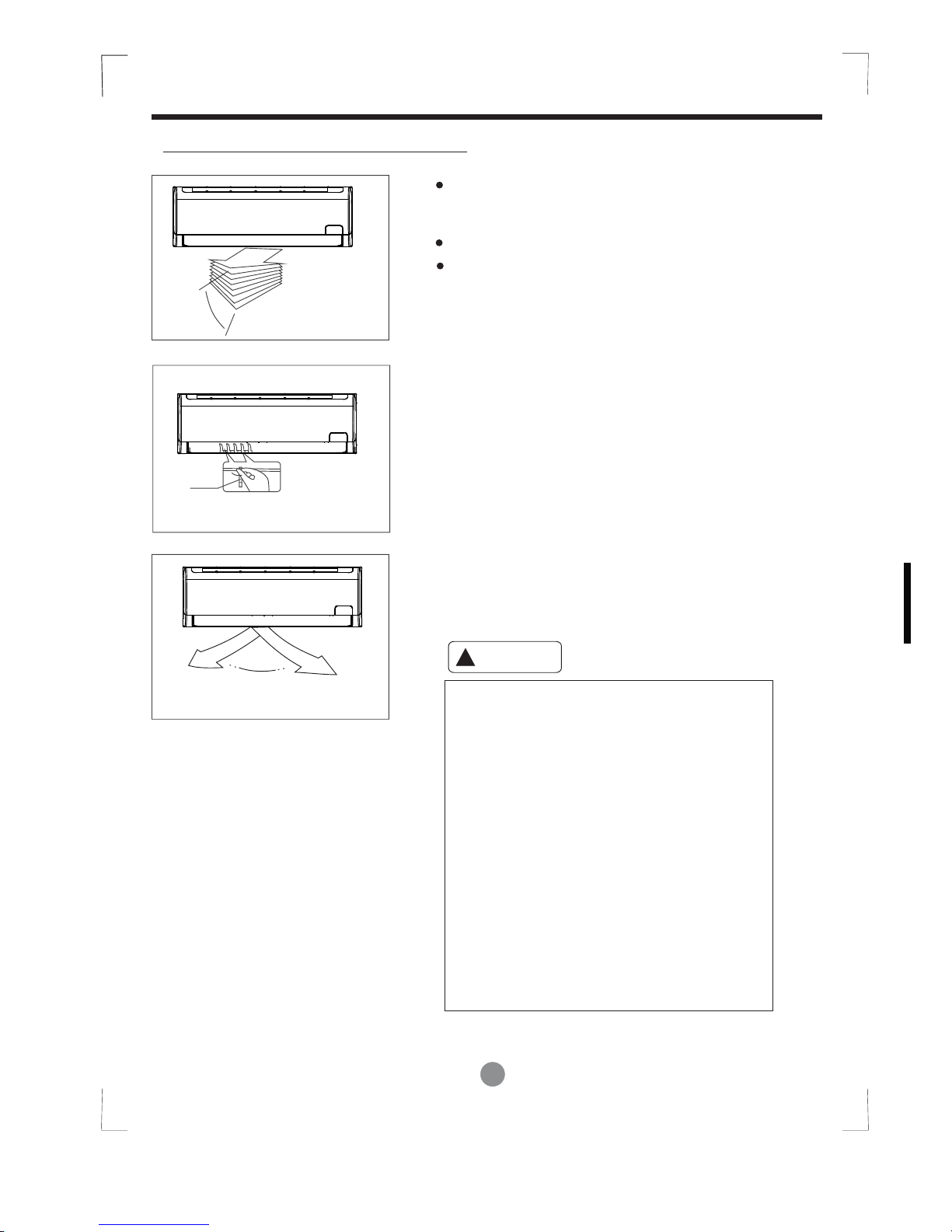

7. Ajuste del flujo de aire
A continuación, se detallan los pasos para
poder ajustar correctamente el flujo de aire de
impulsión de la unidad interior:
- Proceda a ajustar la dirección del flujo
verticalmente: con la unidad funcionando,
presione el botón DIRECTION/ SWING del
mando inalámbrico para variar en 6º el ángulo
del álabe de descarga. Por cada pulsación, el
álabe girará un cierto ángulo; si mantiene
pulsado el botón, activará la función SWING.
- Proceda a ajustar la dirección del flujo
horizontalmente: con la unidad funcionando,
ajuste manualmente los deflectores verticales
que se encuentran en el interior de la salida de
aire de la unidad interior. Tenga precaución de
no meter los dedos dentro de la unidad, podría
sufrir daños tanto usted como la máquina.
Fig. 3
Fig. 4
Fig. 5
AU TO/ C OO L
Pulsador Manual
AUT O/ CO OL
Pulsador Manual
Anclajes
Range
Rango
Fig. 6
Deflector rodDeflector rodDeflector rod
Ajuste de Deflectores
ESPAÑOL
Page 10
7
8. Modos de funcionamiento
8.1 Modo AUTO
Cuando se elije el modo AUTO, la unidad
seleccionará automáticamente el modo de
funcionamiento (calor/frío/ventilación) en
función de la temperatura de consigna y la
temperatura interior de la habitación.
La unidad controlará la temperatura
automáticamente en función de la temperatura
de consigna establecida por el usuario.
Si el modo AUTO no le resulta confortable,
usted puede seleccionar las condiciones que
desee de forma manual.

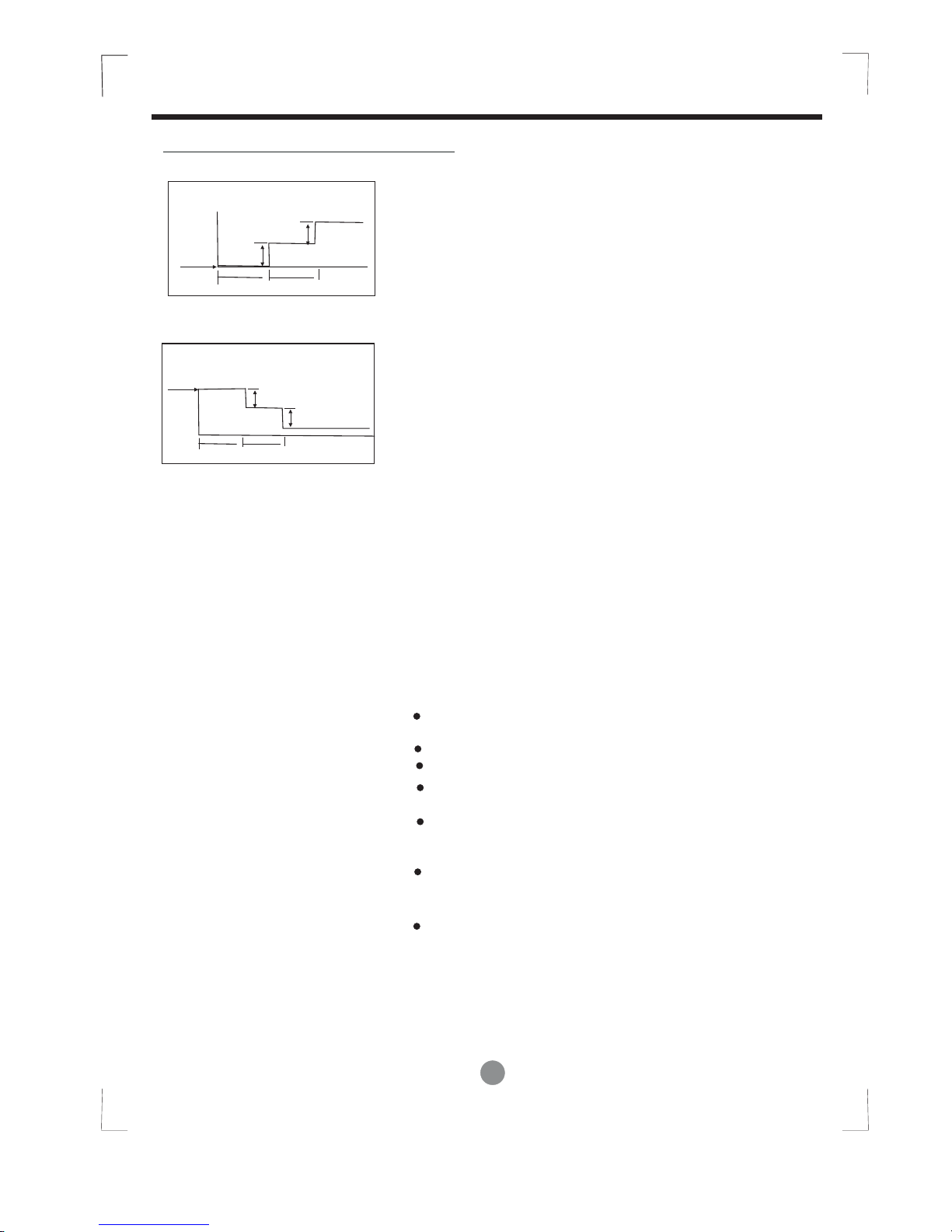

8.2 Modo SLEEP
Cuando pulse el botón SLEEP en el control
remoto mientras la unidad se encuentra en
modo automático, refrigeración o calefacción, la
unidad incrementará (en refrigeración) o
disminuirá (en calefacción) automáticamente
1ºC por hora.
La temperatura de consigna permanecerá
constante dos horas después. La función
gobernará la unidad durante siete horas. La
velocidad del ventilador se controlará
automáticamente. Esta característica permite
mantener la temperatura dentro de un rango
confortable y ahorrar energía.
8.3 Modo deshumidificador
La temperatura y la deshumidificación serán
controladas mediante el encendido y apagado
del modo de refrigeración o ventilación.
El indicador de la velocidad del ventilador se
mantendrá en AUTO y utilizará la velocidad
baja.
Fig. 7
Fig. 8
Fig. 9
Modo deshumidificador
Page 11
8
8.4 Consejos para un funcionamiento óptimo
Ajuste la dirección de salida de aire para que esta no incida directamente sobre las personas.
Ajuste a temperatura de consigna para conseguir el mayor confort posible.
Cierre puertas y ventanas mientras la unidad se encuentre en los modos de calefacción y
refrigeración.
Utilice el botón TIMER ON del control remoto para establecer el momento de encendido que
usted desea.
No obstaculice la entrada o salida de aire con ningún objeto.
Limpie los filtros periódicamente como se indica en este manual.
9. Limpieza

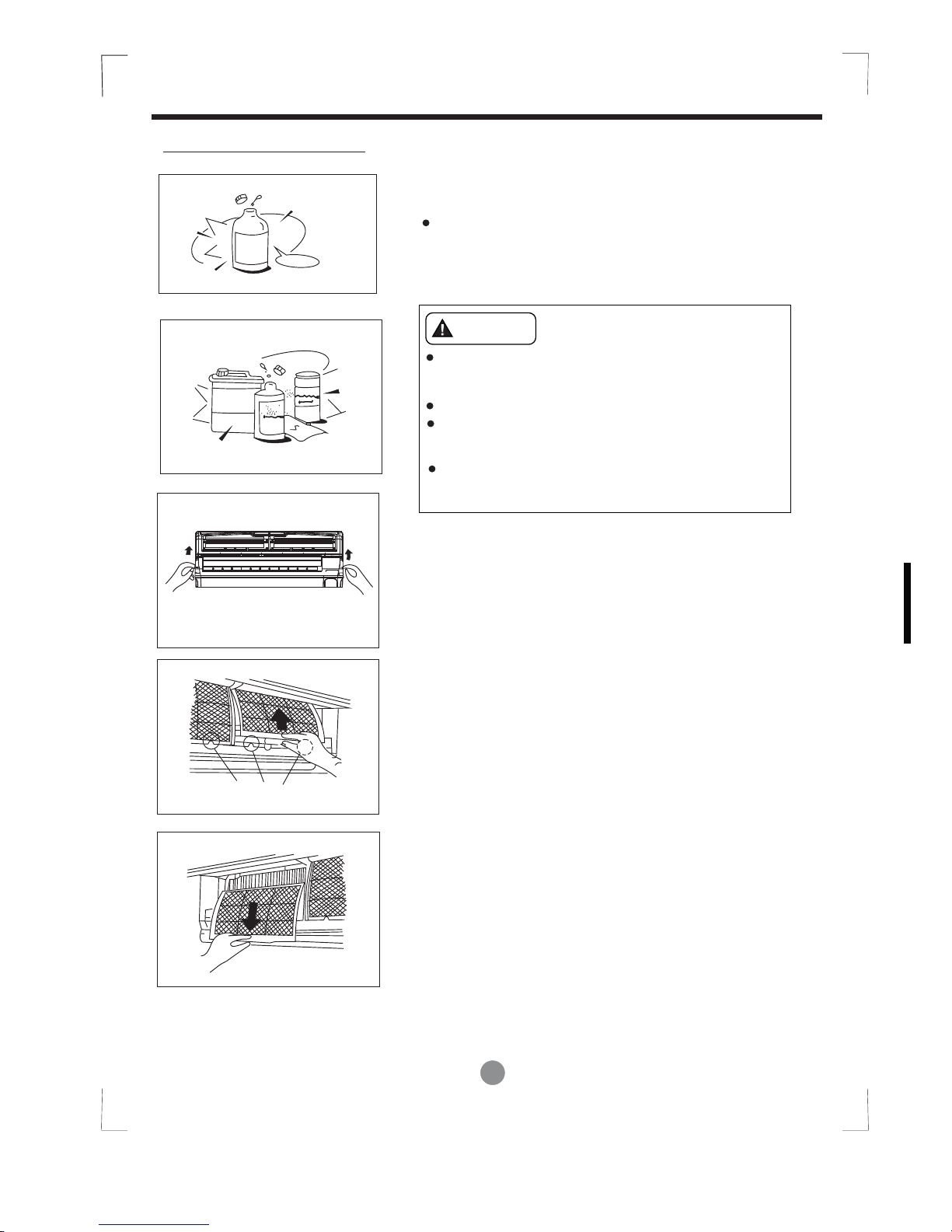

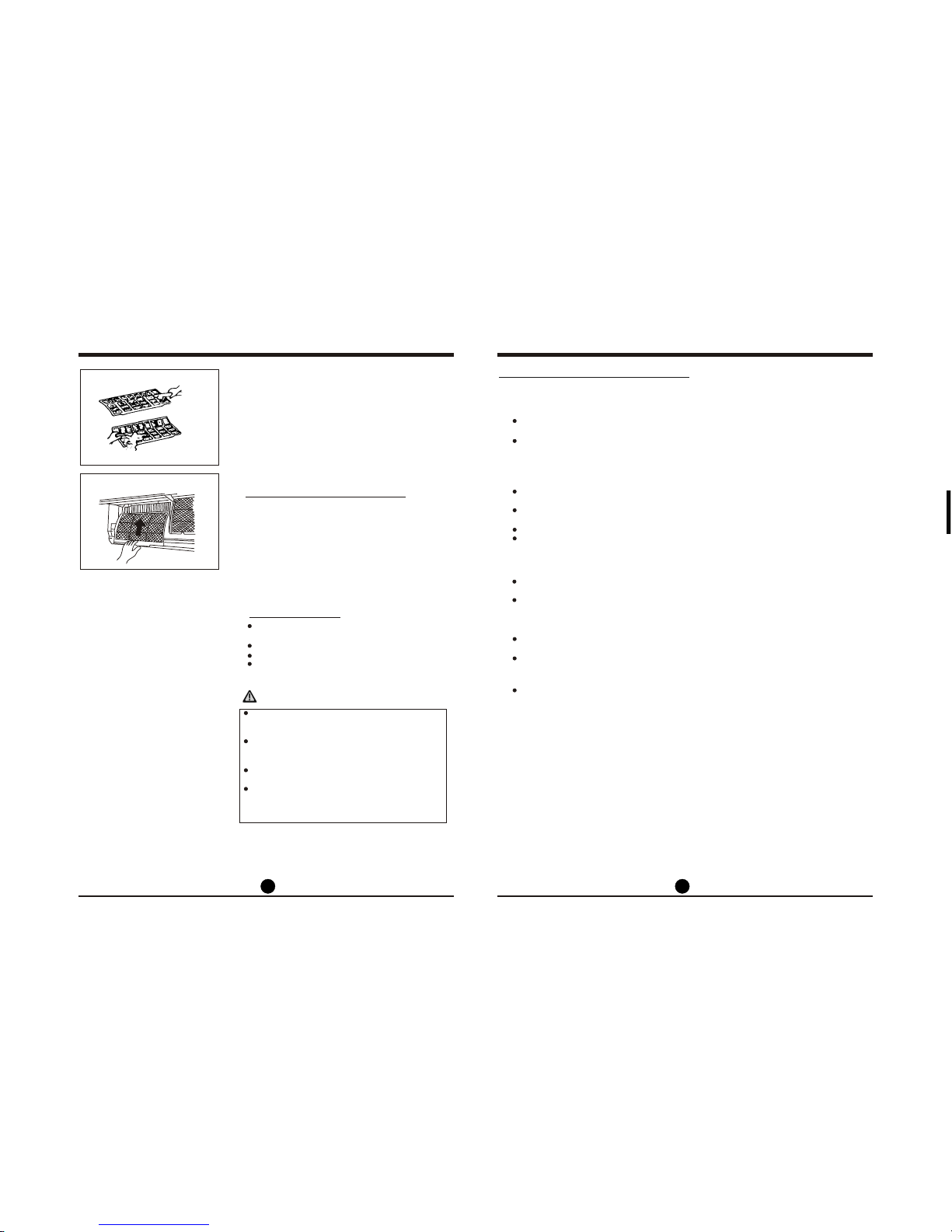

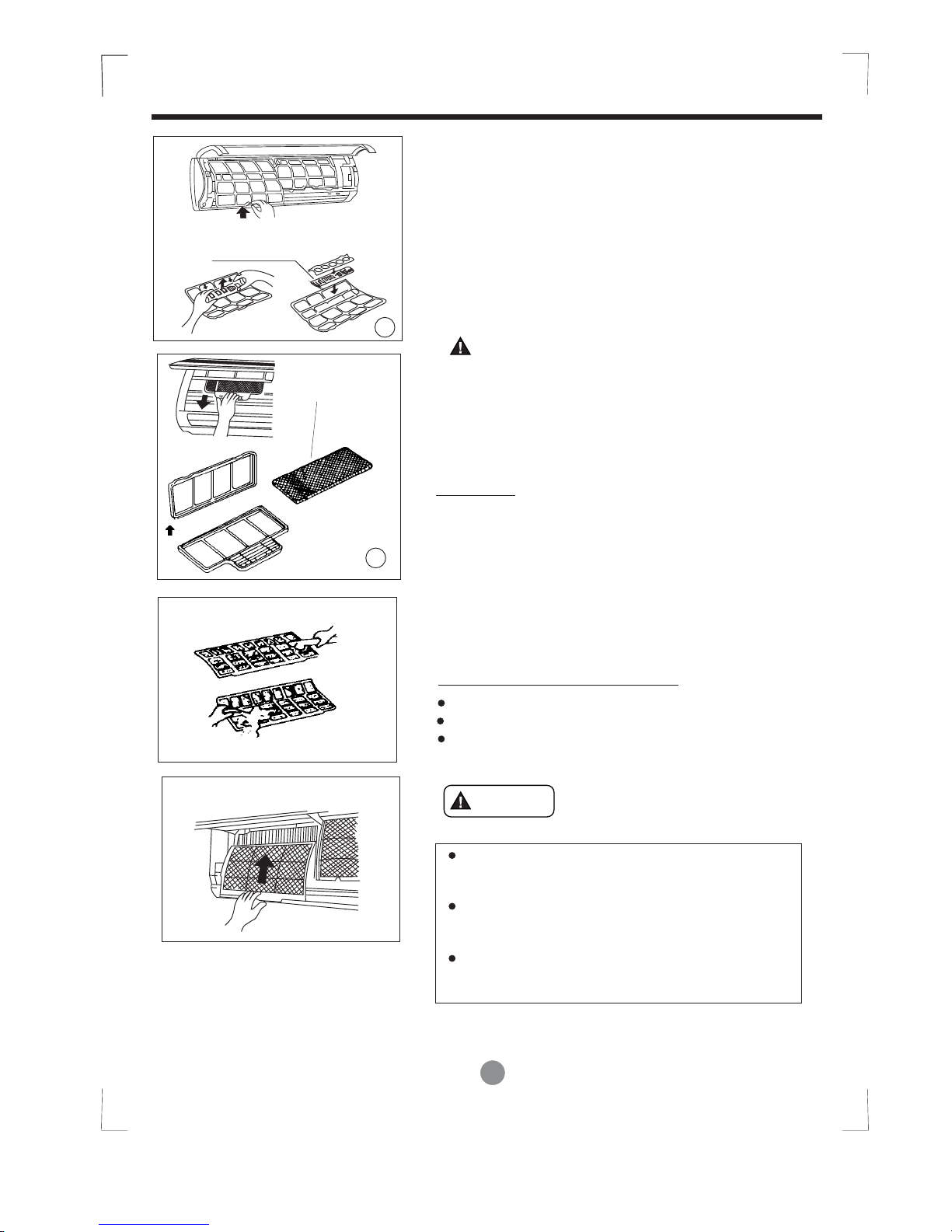

9.1 Limpieza del filtro de aire
El filtro de aire de la máquina previene la
impulsión de suciedad y otras partículas que
pueda haber en el aire ambiente.
Su ensuciamiento obstaculiza el paso del aire y
minimiza el rendimiento de la máquina, por ello
se ha de limpiar el filtro cada 2 semanas de
uso. Si el equipo de aire acondicionado está
instalado en un lugar con un ambiente muy
sucio, se deberá limpiar el filtro con más
frecuencia.
Si el filtro ha quedado dañado por alguna
partícula o ha quedado obstruido por una
suciedad que no se puede limpiar, se deberá
cambiar por uno nuevo.

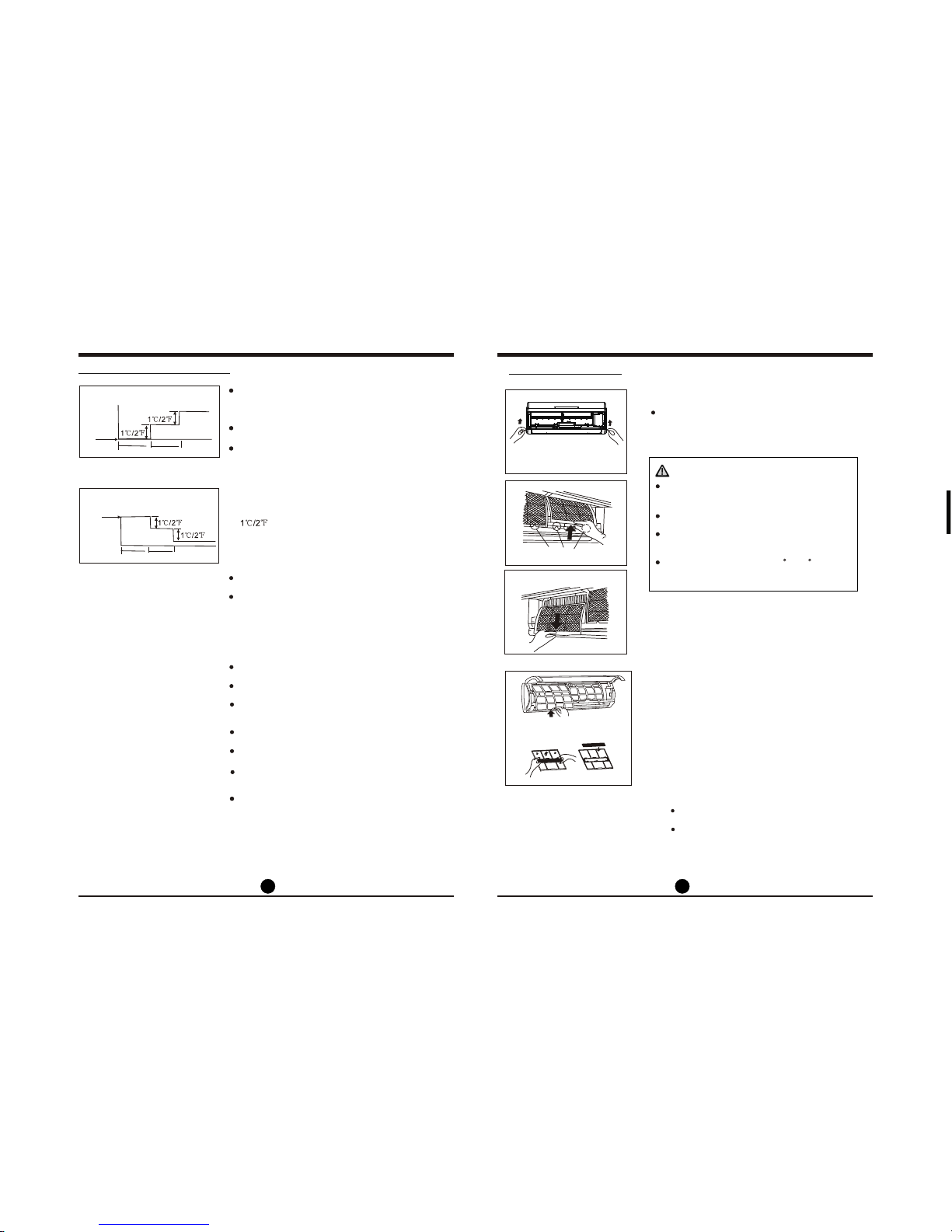

Procedimiento
- Abra la tapa frontal de la unidad interior y
levántela hasta que oiga un ruido de encaje.
- Coja uno de los dos filtros por su parte inferior
y desplácelo suavemente hacia arriba.
Seguidamente, cuando se libere del encaje
inferior, tire de él para sacarlo del equipo.
- Proceda de la misma forma con el otro filtro
restante.
Una vez extraído el filtro se puede limpiar
mediante un aspirador o con agua.
- Deje secar el filtro antes de volverlo a colocar.
- Inserte el filtro siguiendo los pasos a la
inversa para su extracción.
Fig. 10
F
ig. 11
F
ig. 12
ESPAÑOL
Page 12
9
9.2 Limpieza del filtro de carbón activo
El filtro de carbón activo elimina los trazos de
amoníaco y previene los malos olores.
Para su limpieza siga el procedimiento:
- Retire el filtro de carbón activo siguiendo el
procedimiento indicado en las figuras.
- Limpie el filtro de carbón activo una vez al
mes y reemplácelo cada 5 meses.
- Limpie el filtro de carbón activo con una
aspiradora y déjelo secar antes de volver a
montarlo.
- Reinserte el filtro en su posición inicial.
10. Mantenimiento
Si la unidad va a permanecer un largo periodo de tiempo sin funcionar siga los siguientes
consejos de mantenimiento:
- Haga funcionar el modo ventilador durante aproximadamente medio día para secar el interior de
la unidad.
- Detenga el funcionamiento de la unidad y desconecte la energía.
- Limpie los filtros de aire como se ha indicado anteriormente.
Comprobaciones antes de reiniciar el funcionamiento:
- Compruebe que el cableado se encuentra en buen estado y que la unidad está conectada.
- Compruebe que los filtros de aire están instalados.
- Compruebe que la salida y entrada de aire no se encuentran bloqueadas tras un largo periodo
de inactividad.
11. Síntomas y soluciones más habituales
Síntoma 1. El sistema no funciona
El equipo no se enciende inmediatamente después de haber seleccionado su encendido y
parpadea la lámpara de operación. El equipo está en modo preventivo y no encenderá el
compresor hasta después de que pasen tres minutos de su último apagado. Si después de ese
tiempo no se enciende, llame al servicio técnico.
Fig. 13
Page 13
10
El equipo no enciende inmediatamente después de haber seleccionado su encendido y
permanece encendida la luz de desescarche (DEFROST). El equipo está en modo calor y el
compresor está descongelando la batería exterior, en unos pocos minutos volverá dar calor a la
unidad interior; es una causa normal cuando las condiciones exteriores son severas.
Síntoma 2. Cambio de la velocidad del ventilador
El equipo cambia de forma automática la velocidad del ventilador cuando está en modo AUTO o
en modo DESHUMIDIFICADOR, según los parámetros internos que le dictan según las
temperaturas que detecta del ambiente y temperaturas de aire en batería.
Sólo es posible controlar la velocidad del ventilador en modo FRÍO, CALOR Y VENTILACIÓN.
Síntoma 3. Se visualiza un vapor blanco que sale del equipo
El vapor blanco puede producirse como resultado de una gran diferencia de temperatura entre la
entrada y la salida de aire en modo FRÍO, en un entorno con humedad relativa alta.
Si procede de la unidad exterior, ese vapor blanco corresponde a la operación de desescarche.
Ese vapor blanco es aire con una alta concentración de humedad que se ha producido en la
acción de descongelación de la batería.
Síntoma 4. Se escuchan ruidos provenientes del equipo
Cuando está funcionando en modo frío o acabamos de apagar el equipo podemos llegar a
escuchar un ruido parecido a un silbido proveniente de la expansión del gas en la tubería
frigorífica. Es normal que en algún momento pueda acontecer este síntoma y suele pasar en el
inicio de funcionamiento dejando de oírse pasado el tiempo para autorregularse. Si el sonido
persiste avisar a un servicio técnico.
Se escuchan crujidos provenientes de la máquina interior. Son causados por cambios bruscos de
temperatura, sobretodo en modo CALOR, la dilatación o compresión de los materiales puede
provocar estos crujidos, no es una avería de la máquina.
Síntoma 5. Sale suciedad de la máquina
Puede que una máquina nueva o que haya estado un largo período de tiempo sin funcionar, haya
acumulado suciedad, por ejemplo polvo, al poner en marcha el ventilador éste sale expulsado.
Síntoma 6. La máquina emite olores
La batería y el filtro de la máquina van absorbiendo con el tiempo el olor que desprenden las
maderas de los muebles, el sudor humano, el tabaco, las comidas,…que después puede ir
emitiendo en su funcionamiento. Se debe limpiar con regularidad el filtro y la batería para evitar el
crecimiento de bacterias y moho que absorbe todos estos hedores.
Síntoma 7. La máquina cambia a modo VENTILACIÓN
Cuando la temperatura interior alcanza la temperatura de consigna, el compresor se detendrá
automáticamente, y la unidad cambiará a modo VENTILACIÓN automáticamente. El compresor
reiniciará su funcionamiento cuando la temperatura interior se eleve en modo FRÍO, o descienda
en modo CALOR.
ESPAÑOL
Page 14
11
Síntoma 8. El ventilador de la máquina exterior no gira
La velocidad y funcionamiento del ventilador de la máquina exterior es controlado según las
condiciones de trabajo, es normal que esto pueda suceder aún teniendo la máquina encendida.
12. Detección de averías
Cuando surja alguna avería descrita en la siguiente tabla, desconecte el aparato de la corriente
eléctrica y vuelva a alimentarlo después de haber transcurrido 3 minutos; si el problema persiste
llame al servicio técnico.
SÍNTOMAS POSIBLES CAUSAS REMEDIOS
La unidad no se enciende Falla la alimentación eléctrica. Espere a que vuelva la
alimentación eléctrica.
Está apagada. Compruebe que la unidad
está conectada a la red
eléctrica. Encienda la
máquina.
Se ha quemado el fusible Sustituya el fusible.
La batería del mando
inalámbrico está agotada.
Cambie las baterías del
mando por otras nuevas del
mismo tipo.
La unidad está programada
con la función de encendido
retardado TIME ON.
Cancele la función de
encendido retrasado TIME
ON.
Funciona el
ventilador pero no
enfría ni calienta
La temperatura de consigna
no es correcta.
Seleccione la temperatura
adecuada
El filtro está obturado. Proceda a la limpieza del filtro
Ventanas o puertas al exterior
están abiertas.
Cierre las puertas y ventanas
La salida y retorno del aire de
la unidad está tapada.
Retire todos aquellos objetos
que estén tapando la
salida y retorno de la unidad
de aire
E
l compresor está parado por
la protección de tres minutos
de descanso.
Espere
Page 15
Page 16
Page 17
SPLIT AIR CONDITIONING
USER MANUAL
Thanks for choose our product.
Please, read carefully this
manual before using the
product.
ENGLISH
IX21
Page 18
11 22
DISPOSAL: Do not dispose of this product as unsorted municipal waste. Collection of such waste
separately for special treatment is necessary.
It is prohibited to dispose of this appliance in domestic household waste. For disposal, there are
several possibilities:
A) The municipality has established collection systems, where electronic waste can
be disposed of at least free of charge to the user.
B) When buying a new product, the retailer will take back the old product at least
free of charge.
C) The manufacturer will take back the old appliance for disposal at least free of
charge to the user.
D) As old products contain valuable resources, they can be sold to scrap metal
dealers.
Wild disposal of waste in forests and landscapes endangers your health when hazardous
substances leak into the ground-water and find their way into the food chain.
When using this air conditioner in the European countries, please read the following
information:
This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities, or lack of experience and knowledge if they
have been given supervision or instruction concerning use of the appliance in a safe way and
understand the hazards involved. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
CONTENTS
SAFETY PRECAUTIONS
NAMES OF PARTS
OPERATING INSTRUCTIONS
CARE AND MAINTENANCE
TROUBLESHOOTING TIPS
Warning .....................................................................................................................................3
Caution ......................................................................................................................................4
.
Indoor unit ........... .....................................................................................................................5
outdoor unit ...............................................................................................................................5
Indication lamp...........................................................................................................................5
Special functions .......................................................................................................................6
Operating temperature................................................................................................................7
Manual operation ......................................................................................................................7
Airflow direction control ............................................................................................................8
How the air conditioner works ..................................................................................................9
Before maintenance...... ...........................................................................................................10
Cleaning the unit.......................................................................................................................10
Cleaning the air filter and air freshening filter ..........................................................................10
Replacement of the air filter and air freshening filter ...............................................................11
Preparation for extended non-operation....................................................................................11
Pre-season inspection...............................................................................................................11
Normal function of the air conditioner.......................................................................................12
Troubleshooting guide .............................................................................................................14
ENGLISH
Page 19
33
44
SAFETY PRECAUTIONS SAFETY PRECAUTIONS
To prevent injury to the user or other people and property damage, the following instructions
must be followed. Incorrect operation due to ignoring of instructions may cause harm or damage.
The seriousness is classified by the following indications.
This symbol indicates the possibility of death or serious injury.
Meanings of symbols used in this manual are as shown below.
WARNING
Be sure to follow the instructions.
Strictly prohibited.
CAUTION
This symbol indicates the possibility of injury or damage to property.
Do not extend the cable and never use
multiple plugs. A poor electrical connection,
poor insulation or voltage which is higher
than permitted can cause fire.
Do not expose your body directly to the cool
air for prolonged period.
Never poke fingers, sticks or other objects
in the air inlet and outlet vents.
Never attempt to repair, relocate, modify the
air conditioner yourself. Always contact your
service partner if it requires.
Never pull the plug out by pulling on the
cable. Hold the plug firmly and pull it out of
the plug socket, otherwise there is a risk of
damaging the cable.
Do not operate your air conditioner in a wet
room such as a bathroom or laundry room.
Never actuate any switches with a wet
hand. It may cause an electric shock.
Never use the device for any other
purpose than the intended use. Never
place food, precision instruments, plants,
animals, paint, etc. on the unit.
Do not expose plants or animals directly
to the air flow.
Never clean the air conditioner with water.
Never use combustible cleaning agents
as these could cause a fire or deformation.
Never place any burning objects close to
the device if they could be directly affected
by the emitted air.
Never step onto the outdoor device and
never place anything on it.
Never use an unsteady or rusty base.
Never install the air conditioner in places
where combustible gas can be emitted.
Emmitted gas may collect and cause an
explosion.
Never allow the air conditioner to run for
too long with the doors or windows open,
or if the humidity is very high.
Remove all dirt from the power plug and
plug it firmly. Soiled plugs can cause fire
or an electric shock.
In the event of any abnormalities such
as smell of burning, immediately switch
off the device and pull the plug. Contact
your service partner.
Always switch off the device and pull the
plug before you start to clean it.
Use specified power cord.
Contact the authorized installer for
installation of this unit.
Contact an authorized service technician
for repair or maintenance of this unit.
This appliance is not intended for use by
persons(including children) with reduced
physical, sensory or mental capabilities, or
lack of experience and knowledge, unless
they have been given supervision or
instruction concerning use of the appliance
by a person responsible for their safety.
Children should be supervised to ensure
that they do not play with the air
conditioner.
If the air conditioner is to be used in
conjunction with other heaters, the air
should be refreshed periodically, otherwise
there is a risk of lack of oxygen.
Always pull out the power plug if the unit
is not going to be used for any lengthy
period of time. Collections of dust can
cause fire.
Always switch off the air conditioner and
pull out the power plug during a storm.
Electrical parts may get damaged.
Check that the drainage line is correctly
connected. If not, water will escape.
Check that the condensation water can
run off unhindered. It may cause water
damage if the condensation water cannot
run off properly.
The air conditoner must be earthed in
accordance with the local codes.
For electrical safety purposes we
recommend that you install an earth leakage circuit-breaker.
If the power cord is damaged, it must be
replaced by the manufacturer, its service
agent or similary qualified persons in order
to avoid a hazard.
WARNING
CAUTION
ENGLISH
Page 20
55
66
OPERATING INSTRUCTIONS
SELF CLEAN function Optional
Function used after the Shut Down of cooling operation to clean the Evaporator
and keep it as fresh for the next operation.
The unit will operate as following sequence : FAN ONLY mode at Low fan speed--Heating
operation with LOW fan speed(applicable to cooling & heating modles only) ---FAN ONLY
operation--Stop Operation---Turn off.
Note:
This function is only available under COOL(AUTO COOL, FORCED COOL) and DRY mode.
Before select the function, it is recommended to run the air conditioner under Cooling
operation for about half an hour. Once the Self Clean function is activated, all TIMER
setting will be cancelled.
During Self Clean operation, when press the SELF CLEAN button on the remote
controller again will stop the operation and turn off the unit automatically.
8. Connecting pipe
9. Connecting cable
10. Stop valve
Outdoor unit
Air inlet(rear)
Air inlet(side)
Air outlet
1. Front panel
2. Air inlet
3. Air filter
4. Air outlet
5. Horizontal air flow grille
6. Vertical air flow louver(inside)
7. Display panel
Indoor unit
OPERATION indication lamp
This lamp illuminates when the air
conditioner is in operation.
TIMER indication lamp
Lights up during Timer operation.
DEFROST indication lamp
(Enabled on cooling & heating models only):
Lights up when the air conditioner starts
defrosting automatically or when the warm
air control feature is activated in heating
operation.
4
3
5
2
6
1
9
10
8
7
Signal receiver
TEMPERATURE indication lamp
Displays the temperature settings when the
air conditioner is operational.
Displays the malfunction code when fault
occurs .
ION indication lamp(optional)
Lights up when Clean Air feature is
activated.
Special functions
Improving the quality of indoor air is one of the purposes of an air conditioner. This air
conditioner is equipped with ionizer or Plasma Dust Collector(Depending on specific
configuration of the model). With the anions generated by Ionizer, the air circulation
of the air conditioner fills the room with refreshing, natural and healthy air. The Plasma
Dust Collector generates a high voltage ionization zone, through which the air is
converted to plasma. Inside the air most of the dust, smoke, and pollen particles are
captured by the electrostatic filter.
CLEAN AIR function(on some models)
Refrigerant Leakage Detection
With this new technology, the dipsplay area will appear EC and the indication lamps
continue flashing when the outdoor unit detects refrigerant leakage.
,
,
Louver Angle Memory Function(optional):
Within the scope of safety angle, it will memorize the open angle of horizontal louver.
If it exceeds, it will memorize the boundry of safety angle. In the following circumstances,
it will return to standard angle: 1) pressing the manual switch, 2)unplug and then plug
in the machine. So we strongly suggest that the open angle of the horizontal louver should
not be set too small, in case the condensed water forms and drops from the horizontal louver.
NAMES OF PARTS
Indication lamp
Indication lamp
NOTE:
All the pictures in this manual are for
explanation purposes only. The actual shape
of the indoor unit you purchased may be slight
different on front panel and display window.The
actual shape shall prevail.
Names of parts
Anti-mildew function Optional
When turns off the unit on COOL, DRY, AUTO (Cool) mode, the air conditioner will continue
operating for about 7-10 minutes (depending on models) at LOW fan speed. If turns off on
HEAT mode, the unit will continue operating for about 30 seconds at LOW fan speed. This will
help to dry up the condensed water inside the evaporator, and prevent the breeding of mildew.
Under Anti-mildew operation, do not restart the air conditioner until the unit is completely off.
ENGLISH
Page 21
77
88
OPERATING INSTRUCTIONS
Airflow direction control
Adjust the air flow direction properly otherwise it
might cause discomfort or cause uneven room
temperatures.
Adjust the horizontal louver using the remote
controller.
Adjust the vertical louver manually.
To set the vertical air flow(Up--Down) direction
Perform this function while the unit is in operation.
Use the remote controller to adjust the air flow
direction. The horizontal louver can be moved at
O
a range of 6 for each press, or swing up and down
automatically. Please refer to the REMOTE
CONTROLLER OPERATION MANUAL for details.
To set the horizontal air flow direction (left - right)
Move the deflector rod manually to adjust the air flow
in the direction you prefer.
IMPORTANT:Do not put your fingers into the panel of
blower and suction side.The high-speed fan inside may
cause danger.
Do not operate the air conditioner for long periods with
the air flow direction set downward in cooling or
dehumidifying mode. Otherwise, condensation may
occur on the surface of the horizontal louver causing
moisture to drop on to the floor or on furnishings.
When the air conditioner is started immediately after it
was stopped, the horizontal louver might not move for
approximately 10 seconds.
Open angle of the horizontal louver should not be set
too small, as COOLING or HEATING performance may
be impaired due to too restricted air flow area.
Do not move the horizontal louver manually, otherwise
the horizontal louver will be out of sync. Please cease
operating, unplug power for a few seconds,then restart
the air conditioner.
Do not operate unit with horizontal louver in closed
position.
CAUTION
,,
,,
OPERATING INSTRUCTIONS
NOTE: This manual does not include Remote Controller Operations, see the
<<Remote Controller Instruction>> packed with the unit for details.
Operating temperature
AUTO/COOL
Suspension bars
AUTO/COOL
1
2
Range
Range
Deflector rod
Manual operation
Manual switch
Manual switch
Mode
Temperature
Room temperature
Outdoor temperature
1. Optimum performance will be achieved within these operating temperatures.If air
conditioner is used outside of the above conditions, certain safety protection features
might come into operation and cause the unit to function abnormally.
2. If the air conditioner runs for a long time in cooling mode and the humidity is high(over
80%) , condensed water may drip out of the unit. Please sets the vertical air flow louver to
its maximum angle (vertically to the floor), and set HIGH fan mode.
Suggestion: For the unit adopts an Electric Heater, when the outside ambient temperature
OO
is below 0 C(32 F), we strongly recommend you to keep the machine plugged in order to
guarantee it running smoothly.
NOTE:
Cooling operation
Heating operation Drying operation
-15 50 5 122
For the models with low
temperature cooling system
0 50
32 122
-15 30
5 86
0 50
32 122
Open and lift the front panel up to an angle
until it remains fixed with a clicking sound.
For some models, please use suspension
bars to prop up the panel.
One press of the manual control switch will
lead to the forced AUTO operation. If press
the switch twice within five seconds, the unit
will operate under forced COOL operation.
Close the panel firmly to its original
position.
This switch is used for testing purposes
only. You had better not choose it.
To restore the remote controller operation,
use the remote controller directly.
CAUTION:
1
3
2
NOTE: The unit must be turned off before
operating the manual control button. If the
unit is operational, continue pressing the
manual control button until the unit is off.
OO
17 C~32 C
OO
(62 F~90 F)
OO
0 C~30 C
OO
(32 F~86 F)
OO
10 C~32 C
OO
(50 F~90 F)
Units are equipped with a switch to run emergency operation mode. It can be accessed by
opening the front panel. This switch is used for manual operation in case the remote controller
fails to work or maintenance necessary.
ENGLISH
Page 22
99 1010
CARE AND MAINTENANCE
Care and Maintenance
OPERATING INSTRUCTIONS
How the air conditioner works
1 hour
1 hour
Set
Temperature
Set
Temperature
Cooling
Heating
SLEEP operation
1 hour
1 hour
SLEEP operation
7 hours timer off
7 hours timer off
AUTO operation
When you set the air conditioner in AUTO mode, it will
automatically select cooling, heating(cooling/heating
models only), or fan only operation depending on set
temperature and the room temperature.
The air conditioner will control room temperature
automatically to the temperature point you set.
If you feel uncomfortable in the AUTO mode, you can set
your desired temperature.
SLEEP operation
When you push SLEEP button on remote controller
during cooling, heating(cooling & heating models only),
or AUTO operation , the air conditioner will
automatically increase (cooling) or decrease (heating)
per hour for the first 2 hours, then hold
steadily for the next 5 hours, after that it will switch off.
This mode saves you energy and brings you comfort
at night.
DRYING operation
Optimal operation
To achieve optimal performance, please note the
following:
Adjust the air flow direction correctly so that it is not
forwards people.
Adjust the temperature to achieve the highest comfort
level. Do not adjust the unit to excessive temperature
levels.
Close doors and windows on COOL or HEAT modes,
or performance may be reduced.
Use TIMER ON button on the remote controller to
select a time you want to start your air conditioner.
Do not put any object near air inlet or air outlet, as the
efficiency of the air conditioner may be reduced and
the air conditioner may stop running.
Clean the air filter periodically, otherwise cooling or
heating performance may be reduced.
Do not operate unit with horizontal louvre in closed
position.
The fan speed will be automatically controlled under
dry operation.
During the dry operation, if the room temperature is
OO
lower than 10 C(50 F), the compressor stops operation
and restarts until the room temperature is above
OO
12 C(54 F).
Filter Handle
Before mainatenance
A cloth dampened with cold water may be used
on the indoor unit if it is very dirty. Then wipe it
with a dry cloth.
Do not use a chemically treated cloth or duster to
clean the unit.
Do not use benzine, thinner, polishing powder, or
similar solvents for cleaning. These may cause
the plastic surface to crack or deform.
Never use water hotter than 40 C/104 F to clean
the front panel, it could cause deformation of
discoloration.
CAUTIONS
Turn the system off before cleaning. To clean, wipe with
a soft, dry cloth. Do not use bleach or abrasives.
NOTE: Power supply must be disconnectd before
cleaning the indoor unit.
Cleaning the unit
wipe the unit with a soft dry cloth only. If the unit is
very dirty, wipe it with a cloth soaked in warm water.
Cleaning the air filter and air freshening filter
A clogged air filter reduces the cooling efficiency of
this unit. Please clean the filter once every 2 weeks.
1. Lift the indoor unit panel up to an angle until it
stops with a clicking sound.For some models,
please use suspension bars to prop up the panel.
2. Take hold of the handle of the air filter and lift it
up slightly to take it out from the filter holder,
then pull it downwards.
3. Remove the AIR FILTER from the indoor unit.
Clean the AIR FILTER once two weeks.
Clean the AIR FILTER with a vacuum cleaner
or water, then dry it up in cool place.
4. Remove the Air Freshening Filter from its supporting
frame (on some models).
Clean the air freshening filter at least once a
month, and replace it every 4-5 months.
Clean it with vacuum cleaner, then dry it in cool
place.
Air freshening filter
ENGLISH
Page 23
1111 1212
CARE AND MAINTENANCE
The following events may occur during normal operation.
1. Protection of the air conditioner.
Compressor protection
The compressor can't restart for 3-4 minutes after it stops.
Anti-cold air (Cooling and heating models only)
The unit is designed not to blow cold air on HEAT mode, when the indoor heat exchanger is in
one of the following three situations and the set temperature has not been reached.
A) When heating has just started.
B) Defrosting.
C) Low temperature heating.
The indoor or outdoor fan stop running when defrosting (Cooling and heating models only).
Defrosting (Cooling and heating models only)
Frost may be generated on the outdoor unit during heat cycle when outdoor temperature is low
and humidity is high resulting in lower heating efficiency of the air conditioner.
During this condition air conditioner will stop heating operation and start defrosting automatically.
The time to defrost may vary from 4 to 10 minutes according to the outdoor temperature and
the amount of frost built up on the outdoor unit.
2. A white mist coming out from the indoor unit
A white mist may generate due to a large temperature difference between air inlet and air outlet
on COOL mode in an indoor environment that has a high relative humidity.
A white mist may generate due to moisture generated from defrosting process when the air
conditioner restarts in HEAT mode operation after defrosting.
3. Low noise of the air conditioner
You may hear a low hissing sound when the compressor is running or has just stopped running.
It is the sound of the refrigerant flowing or coming to a stop.
You can also hear a low "squeak" sound when the compressor is running or has just stopped
running. This is caused by heat expansion and cold contraction of the plastic parts in the unit
when the temperature is changing.
A noise may be heard due to louver restoring to its original position when power is turned on.
4. Dust is blown out from the indoor unit.
This is a normal condition when the air conditioner has not been used for a long time or during first
use of the unit.
5. A peculiar smell comes out from the indoor unit.
This is caused by the indoor unit giving off smells permeated from building material, from furniture,
or smoke.
6. The air conditioner turns to FAN only mode from COOL or HEAT (For cooling and
heating models only) mode.
When indoor temperature reaches the temperature setting on air conditioner, the compressor will
stop automatically, and the air conditioner turns to FAN only mode. The compressor will start again
when the indoor temperature rises on COOL mode or falls on HEAT mode (For cooling and heating
models only) to the set point.
If you plan to idle the unit for a long time, perform
the following:
(1) Clean the indoor unit and filters.
(2) Operate the fan for about half a day to dry the
inside of the unit.
(3) Stop the air conditioner and disconnect power.
(4) Remove the batteries from the remote controller.
The outdoor unit requires periodic maintenance
and cleaning. Do not attempt to do this yourself.
Contact your dealer or service provider.
Check that the wiring is not broken off or
disconnected.
Clean the indoor unit and filters.
Check that the air filter is installed.
Check if the air outlet or inlet is blocked after the
air conditioner has not been used for a long time.
Do not touch the metal parts of the unit when
removing the filter. Injuries can occur when
handling sharp metal edges.
Do not use water to clean inside the air conditioner.
Exposure to water can destroy the insulation,
leading to possible electric shock.
When cleaning the unit, first make sure that the
power and circuit breaker are turned off.
Do not wash air filter with hot water at more than
O
40 C . Shake off moisture completely and dry
it in the shade. Do not expose it directly to the sun,
it may shrink.
O
/104 F
Caution
5. Install the air freshening filter back into position.
6. Insert the upper portion of air filter back into the
unit, taking care that the left and right edges line
up correctly and place filter into position.
Replacement of air filter and air freshening filter
1. Remove the air filter.
2. Remove the air freshening filter.
3. Install a new air freshening filter.
4. Reinstall the air filter and securely close the front
panel.
Normal function of the air conditioner
TROUBLESHOOTING TIPS
Preparation for extended non-operation
Pre-season inspection
ENGLISH
Page 24
1313
TROUBLESHOOTING TIPS
Malfunctions
Unit does not
start
Unit not cooling
or heating
(Cooling/ heating
models only)
room very well
while air flowing
out from the air
conditioner
Cause
Power cut
Unit may have become
Unplugged.
Fuse may have blown.
Battery in Remote controller may
have been exhausted.
The time you have set with timer
is incorrect.
Wait for power to be restored.
Check that plug is securely in wall
receptacle.
Replace the fuse.
Replace the battery.
Wait or cancel timer setting.
Set temperature correctly. For
detailed method please refer to
"Using remote control" section.
Clean the air filter.
Close the doors or windows.
Clear obstructions away first, then
restart the unit.
Wait.
Inappropriate temperature
setting.
Air filter is blocked.
Doors or Windows are open.
Air inlet or outlet of indoor or
outdoor unit has been blocked.
Compressor 3 minutes
protection has been activated.
If the trouble has not been corrected, please contact a local dealer or the nearest customer
service center. Be sure to inform them of the detailed malfunctions and unit model number.
Notes: Do not attempt to repair the unit yourself.
Always consult an authorized service provider.
What should be done?
1414
TROUBLESHOOTING TIPS
Troubleshooting guide
8. Dripping water may generate on the surface of the i ndoor unit when cooling in a high
relatively humidity (relative humidity higher than 80%). Adjust the horizontal louver to
the maximum air outlet position and select HIGH fan speed.
9. Heating mode (For cooling and heating models only)
The air conditioner draws in heat from the outdoor unit and re leases it via the indoor unit
during heating operation. When the outdoor temperature falls, heat drawn in by the a ir
conditioner decreases accordingly. At the same time, heat loading of the air conditioner
increases due to larger difference between indoor and outdoor temperature. If a
comfortable temperature can't be achieved by the air conditioner, we suggest you use a
supplementary heating device.
10. Auto-restart function
Power
failure during operation will stop the unit completely.
For the unit without Auto-restart feature, when the power restores, the OPERATION indicator
on the indoor unit starts flashing. To restart the operation, push the ON/OFF button on the
remote controller. For the unit with Auto-restart feature, when the power restores, the unit
restarts automatically with all the previous settings preserved by the m emory function.
7. The air conditioner runs function after turning off the unit.
When turning off the unit under COOL(AUTO COOL, FORCED COOL) and DRY mode, the air
conditioner will run function for 7-10 minutes,
then stop the operation and turn
off the unit automatically.
Anti-mildew
Anti-mildew if turns off on HEAT mode, the unit will
continue operating for about 30 seconds at LOW fan speed,
Fuse blows frequently or circuit breaker trips
frequently .
Other objects or water fall into the air conditioner.
Terrible odors are smelled or abnormal sounds
are heard.
Trouble
OPERATION(RUN) indicator or other
indicators continue flashing.
If one of the following code appears on the
display area : E0,E1,E2,E3....., P0,P1,P2,
P3...., or F0,F1,F2,F3.......
The unit may stop operation or continue
to run in a safety condition(depending
on models). Waiting for about 10
minutes, the fault may be recovered
automatically, if not, disconnect the
power and then connect it in again. If
the problem still exists, disconnect
the power and contact the nearest
customer service center.
Stop the air conditioner immediately,
disconnect the power and contact the
nearest customer service center.
ENGLISH
Page 25
Page 26
Por favor, leia este manual
cuidadosamente antes
de usar o produto.
AR CONDICIONADO SPLIT
MANUAL DE UTILIZAÇÃO
Obrigado por escolher o nosso produ
to
PORTUGUÊS
IX21
Page 27
1
CONTEÚDOS
- Contacte um instalador autorizado para reparação e manutenção desta unidade.
- Contacte o instalador para a instalação desta unidade.
- O ar condicionado não deve ser utilizado por crianças ou idosos sem supervisão.
- As crianças devem ser supervisionadas para assegurar que não brincam com o ar condicionado.
- A corrente deve ser substituída, devendo ser esse trabalho realizado por um instalador autorizado.
- O trabalho de instalação deve ser efectuado de acordo com as directrizes de electricidade nacionais
e por uma pessoa autorizada.
!
CUIDADOS
OBSERVAÇÕES
Observações...........................................................................................................................2
PRECAUÇÕES DE SEGURANÇA
Aviso......
uidado.
.................................................................................................................................3
C ..................................................................................................................................4
INSTRUÇÕES DE FUNCIONAMENTO
Nomes de componentes
Temperatura de funcionamento
de funcionamento
Controlo da direcção do fluxo de ar
Como funciona o ar condicionado
........................................................................................................5
.............................................................................................7
Manual .....................................................................................................7
......................................................................................8
...............................................................................................9
CUIDADO E MANUTENÇÃO
C ...........................................................................................................10uidado e manutenção
SURGIMENTO DE PROBLEMAS
Surgimento de problemas.......................................................................................................14
TÓPICOS DE FUNCIONAMENTO
Tópicos de funcionamento......................................................................................................12
Page 28
2
OBSER
VAÇÕES
Eliminação: Não coloque este produto no lixo municipal. Recolha o lixo separadamente
para um tratamento especial se necessário.
É proibida a colocação deste tipo de lixo juntamente com os lixos domésticos.
Para a sua eliminação, existem algumas possibilidades:
Os municípios estabeleceram um sistema de recolha onde o lixo electrónico pode
ser depositado livre de encargos.
Ao adquirir um novo produto, o instalador retirar-lhe-à o produto antigo sem encargos.
O fabricante retirará a aplicação antiga sem encargos para o utilizador
.
Como a unidade antiga possui materiais de valor, estas podem ser vendidas aos
vendedores de sucata.
A eliminação selvagem deste tipo de material em florestas, poderá prejudicar a sua saúde
caso as matérias anexadas entrem em contacto com água ou terras de cultivo.
A)
B)
C)
D)
Ao utilizar o ar condicionado em países Europeus as informações que se seguem
devem ser cumpridas:
,
PORTUGUÊS
Page 29
3
PRECAUÇÕES
DE SEGURANÇA
3
De forma a prevenir ferimentos ao utilizador
, a outras pessoas assim como danos materiais, as instruções
que se seguem devem ser cumpridas. O não cumprimento das instruções poderá causar ferimentos
ou danos. A gravidade é classificada com as indicações que se seguem.
Este símbolo indica a possibilidade de morte ou ferimentos graves.
Significados de símbolos usados neste manual são mostrados abaixo.
A
VISO
Faça sempre isto.
Nunca faça isto.
CUIDADO
Este símbolo indica a possibilidade de ferimentos ou danos.
Conecte o poder de forma
apropriada.
Não modifique o comprimento do
cabo de alimentação ou compartilhe
a tomada com outras aplicações.
Assegure sempre uma
instalação eficaz.
V
entile o quarto antes de colocar o ar
condicionado a funcionar se houver uma
fuga de gás de outra aplicação.
.
Caso contrário, poderá causar
choques eléctricos ou fogo devido
ao excesso de geração de calor
Poderá causar choques eléctricos
ou fogo devido á geração de calor
.
Sem uma boa instalação poderá
ocorrer um choque eléctrico.
Poderá causar fogo ou choque
eléctrico.
Poderá causar explosão, fogo e queimar.
Poderá causar choques eléctricos
ou fogo devido ao calor gerado.
Poderá causar choque eléctrico.
Poderá causar falha na máquina
ou choque eléctrico.
Contêm substâncias que o podem
deixar doente.
Poderá causar fogo ou choque
eléctrico.
Poderá causar choques eléctricos
ou fogo.
Poderá danificar a sua saúde.
Sem instalação poderá ocorrer
fogo ou choque eléctrico.
Poderá causar choques eléctricos.
Poderá causar uma explosão
ou fogo.
Poderá causar fogo ou choques eléctricos.
Não ligue ou desligue a
unidade ligando ou
desligando a corrente.
Não mexa com as mãos
humidas ou em ambiente
húmido.
Não permita que exista água
nas partes eléctricas.
Não beba água drenada do
ar condicionado.
Não utilize o cabo de alimentação junto a aplicações de
aquecimento.
Não danifique nem utilize
um cabo de alimentação não
especificado.
Não coloque o fluxo de ar
directamente para as
pessoas.
Instale o disjuntor de circuito
e um circuito eléctrico.
Não abra a unidade durante
o seu funcionamento.
Não utilize o cabo de alimentação junto
a gases inflamáveis ou combustíveis,
tal como gasolina, etc.
Não desmonte nem modifique a unidade.
!
!
!
!
!
!
A
VISO
Use correctamente o
disjuntor ou o fusível.
Existe risco de fogo ou choque
eléctrico.
!
Desligue a corrente caso
haja sons, cheiro ou fumo a
sair da unidade.
Page 30
4
PRECAUÇÕES
DE SEGURANÇA
CUIDADO
Quando o filtro de ar for
removido, não toque nas
partes metálicas da unidade.
Poderá causar ferimentos.
Não limpe a unidade quando a
corrente está ligada pois poderá
causar fogo, choque eléctrico ou
ferimentos.
O funcionamento com janelas
abertas poderá molhar a unidade
interior ou a mobilia.
Quando a unidade tem de ser
limpa, desligue-a, e desligue
o disjuntor
.
Pare o funcionamento e
feche a janela.
T
enha cuidado no desempacotar
e na instalação. Pontas afiadas
podem causar ferimentos.
Não limpe o ar condicionado
com água.
Poderá entrar na unidade e
degradar o isolamento. Poderá
causar um choque eléctrico.
Poderá causar ferimentos no
animal ou na planta.
Não coloque um animal ou uma
planta onde possa estar exposta
directamente ao fluxo de ar
.
V
entile bem o quarto
quando usada conjuntamente com um fogão.
Poderá ocorrer falta de
oxigénio.
Não utilize o ar condicionado para preservar dispositivos, comida, animais,
plantas e objectos de arte.
Poderá causar a deterioração da sua qualidade, etc.
Pode causar falha do
produto ou fogo.
Não utilize para objectivos especiais.
Desligue o interruptor principal
de alimentação quando não
utilizar a unidade por um longo
período de tempo.
Se entrar água na
unidade, desligue a
mesma e retire a
tomada da electricidade, contacte um instalador qualificado.
!
!
!
!
!
!
!
Poderá causar falha na
aplicação ou acidente.
A aparência poderá ficar deteriorado devido á mudança de
cor do produto ou riscos na
superfície.
Não coloque obstáculos junto
à entrada e saída de ar
.
Não utilize um detergente muito
forte tal como cera. Utilize um
pano suave para limpar
.
Se o suporte estiver danificado,
devido à queda da unidade.
Existe perigo de fogo ou choque
eléctrico.
Certifique-se que o suporte de instalação
da unidade exterior não está danificada
devido à exposição perlongada.
Não coloque objectos pesados no cabo
de alimentação e verifique se o mesmo
não se encontra comprimido.
O funcionamento sem
filtros poderá causar uma
falha.
Coloque sempre os filtros.
Limpe os mesmos a cada
duas semanas.
!
!
!
PORTUGUÊS
Page 31
5
Nomes de componentes
INSTRUÇÕES
DE FUNCIONAMENTO
NOT
:A
T
odas as imagens são meramente
explicativas. O seu ar condicionado
poderá ser ligeiramente diferente,
no entanto, o modelo actual deverá
prevalecer.
1.
2.
3.
( )
4.
5.
6.
7.
8.
Painel frontal
Entrada de ar
Filtro de ar sob o painel
Saída de ar
Grelha do fluxo de ar horizontal
Alheta vertical do fluxo de ar dentro
Painel do visor
Tubagem de conexão, tubo de drenagem
()
9. C
10.
11.
abo de conexão
T
ubagem de conexão
Válvula de paragem
Unidade interior
Unidade exterior
Unidade interior
8
NOT
:A A unidade que adquiriu deverá ser um dos modelos abaixo indicados. Existem ligeiras
diferenças no painel frontal e no visor, mas as características são as mesmas.
9
10
11
Unidade exterior
(Entrada
de ar trás
)
Entrada
de ar
()lado
Saída
de ar
(A)
(B)
4
3
5
2
7
1
6
.
.
Page 32
6
INSTRUÇÕES
DE FUNCIONAMENTO
Indicador
de luz no visor do painel
NOTA:
O visor do painel da unidade
interior que adquiriu pode ser semelhante à que se segue:
11
Sinal
do
receptor
2
3
4
(A)
AUTO
IMER
ON/OFF.
Auto:
Timer:
Defrost
O
indicador ilumina-se quando o ar condici-
onado está em funcionamento .
Este indicador ilumina-se quando o T
está programado em
Mostra a temperatura actual programada
e o mau funcionamento/ código de protecção
quando o ar condicionado está em funcionamento.
(&
:Apenas para o modelo de refrigeração aquecimento)
Ilumina-se
quando o ar condicionado inicia
o
descongelamento
automaticamente ou quando o
controlo de ar quente é activado no funcionamento
de aquecimento.
1
2
3
4
Ion
As
luzes acendem quando é activado o ionizador gerando iões de forma abundante para
preenchimento do quarto com ar fresco e
natural.
Esta função está apenas disponível
para unidades com ionizador.
VISOR DIGITAL:
NOT :A
run
timer
def.
Lâmpada
de indicação AUTO
As luzes acendem durante o funcionamento.
Lâmpada de indicação RUN
Esta lâmpada ilumina-se quando o ar
condicionado está em funcionamento.
Lâmpada de indicação TIMER
Timer
As
luzes acendem durante o
funcionamento .
Lâmpada
de indicação Iões
(Opcional)
As luzes acendem quando o ionizador
é activado e é gerado em abundância
iões de forma a preencher o quarto
com ar fresco e natural.
Lâmpada
de indicação DEFROST
As luzes acendem quando o ar condicionado
inicia o descongelamento automaticamente
ou quando o controlo de ar quente é activado
no funcionamento de aquecimento.
Apenas
para modelo de refrigeração e aquecimento)(:
.
PORTUGUÊS
Page 33
7
Manu la de funcionamento pode ser usado temporariamente em caso do comando não funcionar ou
para manutenção se necessário.
INSTRUÇÕES DE FUNCIONAMENTO
Funcionamento manual
Manual control
button
Panel
AUTO/COOL
NOT : ,A Este manual não inclui o funcionamento do comando veja em ‘Instruções do
Comando’.
Temperatura de funcionamento
Modo
Refrigeração
Aquecimento
Desumidificação
Temperatura
1.
2. 80%.
,
(vertical ), HIGH
3.
Se o ar condicionado for utilizado fora das condições abaixo designadas, algumas características
de protecção de segurança podem entrar em funcionamento e causar um funcionamento anormal
da unidade.
A humidade relativa do quarto é menos do que Se o ar condicionado funcionar excessivamente a sua superfície pode atrair condensação. Programe a alheta do fluxo de ar no seu ângulo
máximo ao chão e programe o modo de ventilação em .
A boa performance é adquirida dentro da temperatura de funcionamento.
estão: Para a unidade adopte um Aquecimento Eléctrico, quando a temperatura ambiente
exterior está abaixo dos recomendamos que mantenha a máquina ligada de forma a garantir
que esta funcione correctamente.
Sug
0C,
O
Temp. do quarto
Temp. exterior
>17 C
18。C50。C
<30 C
-15。C34。C
10。C50。C
C:UIDADO
~
~
~
(-15C 50C:Para modelos com
sistema de refrigeração)
~
>10 C
Abra e levante o painel frontal para um ângulo
até a mesma se manter fixa com um som de ‘click’.
Pressionando uma vez a tecla de controlo manual
conduzirá forçosamente ao funcionamento .
Se pressionar duas vezes durante cinco segundos
a unidade funcionará forçosamente em COOL.
Feche o painel de forma a este ficar na sua
posição original.
AUTO
,
Esta tecla é usada apenas para testes. Não
deverá escolhe-la.
Para restaurar o funcionamento do comando
tilize o comando directamente.
,
u
C:UIDADO
1
3
2
●
●
NOT :A A unidade deve ser desligada antes de
carregar na tecla de funcionamento manual.
Se a unidade estiver operacional, continue a
pressionar a tecla até a unidade se desligar.
Page 34
8
INSTRUÇÕES
DE FUNCIONAMENTO
Controlo da direcção do fluxo de ar
-
A tecla e AIR DIRECTION não estão disponíveis quando
o ar condicionado não está em funcionamento
indo quando
o se encontra
- Não coloque o ar condicionado a funcionar por períodos longos
sem a direcção do fluxo de ar para baixo no modo de refrigeração
ou de desumidificação. Caso contrário, pode ocorrer condensação na superfície da alheta horizontal originando a queda de gotas
de água no chão ou mobilia.
- Não mova na alheta horizontal manualmente. Use sempre a tecla u Se a mover manualmente, a mesma poderá ter um mau funcionamento. Se a alheta estiver a funcionar de forma incorrecta, pare o ar condicionado e reinicie
- Quando o ar condicionado inicia imediatamente após a sua
paragem a alheta horizontal pode não mover-se por aproximadamente gundos.
- Abra o ângulo da alheta na horizontal, esta não deve ser ajustado
de forma demasiadamente pequena como a performance de
u podem ser danificados devido a uma área
demasiado restrita do fluxo de ar.
- Não coloque a unidade em funcionamento se a alheta horizontal
estiver na posição de fechada. Quando o ar condicionado está
conectado ligado á electricidade (poder inicial), a alheta horizontal
pode gerar um som por 10 segundos, é normal.
SWING
(inclu
TIMER ).
SWING o AIR DIRECTION.
.
,
10 se
,
COOLING o HEATING
ON
CUIDADO
!
Lever
V
ariação
Variação
A
A
A
juste a direcção do fluxo de ar caso contrário, poderá
tornar-se desconfortável sendo a temperatura ambiente
desigual.
juste a alheta na horizontal usando o comando.
juste a alheta na vertical manualmente.
Para programar o fluxo de ar vertical
Cima Baixo execute
esta função enquanto a unidade está em funcionamento.
Utilize o comando para ajustar a direcção do fluxo de ar.
A alheta horizontal pode ser movida num ângulo de 6
cada vez que pressionar ou programar automaticamente
para cima ou para baixo. Veja ‘ILUSTRAÇÃO DO
COMANDO’ para mais detalhes.
(- )
O
, mov
(o , depend
Para programar a direcção do fluxo de ar na horizontal
esquerda-direita Ajuste a alheta vertical manualmente
usando a alavanca para o lado esquerdo e direito do braço
vertical da grelha (dependendo do modelo). Tenha cuidado
de forma a não colocar os dedos no ventilador, na alheta
horizontal ou danificar as alhetas verticais. Quando o
ar condicionado estiver a funcionar e a alheta horizontal
estiver numa posição específica a a alavanca para
a esquerda u direita endo do modelo) para a
posição desejada.
().
PORTUGUÊS
Page 35
9
Para conseguir uma boa performance, tome nota:
AAjuste a direcção do fluxo de ar correctamente para que este
não esteja directamente para as pessoas.
juste a temperatura de forma a obter um bom conforto.
Não ajuste a unidade a níveis excessivos de temperatura.
Feche as portas e janelas no modo u , ou a
performance pode ficar reduzida.
tilize a tecla TIM do comando para seleccionar a hora
de inicio de funcionamento do ar condicionado.
COOL o HEAT
U ER ON
,
,
Não coloque qualquer objecto na entrada ou saída de ar
uma vez que a eficiência da unidade pode ser reduzida e o
ar condicionado pode deixar de funcionar.
Limpe o filtro de ar periodicamente caso contrário a performance
de refrigeração ou aquecimento podem ser reduzidas.
Não coloque a unidade a funcionar com a alheta fechada.
1 hora
1 hora
Temperatura
programada
Refrigeração
1℃
1℃
Aquecimento
Modo SLEEP
INSTRUÇÕES DE FUNCIONAMENTO
Como funciona o ar condicionado
Funcionamento OPTIMAL
1℃
1℃
1 hora
1 hora
Temperatura
programada
Modo SLEEP
7 ho time r offras
7 ho time r offras
Funcionamento
- Quando programar o ar condicionado em , este
seleccionará automaticamente a refrigeração, aquecimento
(apenas modelos de refrigeração/ aquecimento), ou apenas
ventilação dependendo da temperatura que seleccionou e da
temperatura do quarto.
- O ar condicionado controlará a temperatura do quarto
automaticamente em torno da temperatura ajustada por si.
- Se o modo for desconfortável, poderá seleccionar
as condições desejadas manualmente.
Funcionamento
Quando carregar na tecla no comando durante a
refrigeração, aquecimento (apenas modelos sem refrigeração)
u funcionamento , o ar condicionado irá automatica-
mente subir (refrigeração) ou descer (aquecimento) por hora
pelas primeiras duas horas, após o que a unidade parará o seu
funcionamento. A velocidade de ventilação será automaticamente controlada. Esta característica pode manter a temperatura mais confortável de forma a conservar mais energia.
Funcionamento de DESUMIDIFICAÇÃO
A velocidade de ventilação será automaticamente controlada
sob o funcionamento de desumidificação. Durante o funcionamento de desumidificação, a temperatura do quarto é mais
baixa do que o compressor para o funcionamento irá
reiniciar até a temperatura do quarto estar acima dos
AUTO
SLEEP
AUTO
AUTO
SLEEP
,
o AUTO
1
10 C,
12 C.
O
O
Page 36
10
Limpeza de grelha e comando
Thinner
N
Um pano húmido com água fria poderá ser utilizado
na limpeza da unidade se esta estiver muito suja. Depois enxágue com um pano seco.
Não utilize produtos químicos para limpar a unidade.
Não utilize benzinas, pó de polir ou solventes similares para a sua limpeza. Estes podem causar deformação ou rachas na superfície.
unca utilize água quente , mais do que 40ºC para
limpar o painel frontal, poderá causar uma deformação
ou descoloração.
CUIDADOS
No
Household
Drain
Cleaner
CUIDADO E MANUTENÇÃO
Cuidado e manutenção
Desligue o sistema antes de limpar. Para limpar, faça-o
com m pano suave e seco Não utilize produtos abrasivos..
NOT :A O cabo de alimentação deve ser desconectado
antes de efectua a limpeza da unidade.
Remoção do filtro
1. L
2.
Limpeza do filtro de ar
Um filtro do ar obstruído reduz a eficiência de refrigeração
desta unidade. Limpe o filtro uma vez a cada 2 semanas.
evante o painel da unidade até este fixar com o som
de um ‘click’.
Segure e levante o filtro de ar de forma retirá-lo
suavemente do seu suporte empurrando-o para trás.
3. Remoção o FILTRO DE AR da unidade interior.
Limpe o FILTRO DE AR a cada duas semanas.
Limpe o FILTRO DE AR com um aspirador ou água,
e seque-o em local fresco.
.
.
PORTUGUÊS
Page 37
11
CUIDADO
E MANUTENÇÃO
Manutenção
V
erificações antes do funcionamento
:
(1)
(2)
(3)
Se
planeia não utilizar a unidade por um longo período de
tempo, faça o seguinte
Coloque a ventilação a funcionar durante meio dia para
secar o interior da unidade.
Pare o ar condicionado e desligue a corrente.
Retire as pilhas do comando.
A unidade requer uma manutenção periódica de
limpeza. Não tente fazer isto sozinho, contacte o seu
instalador.
Verifique se os cabos estão desconectados ou partidos.
Verifique se o filtro de ar está instalado.
Verifique se a entrada e saída de ar se encontra bloqueada
após o ar condicionado não ter sido utilizado por um
longo período de tempo.
.
Não toque nas partes metálicas da unidade ao
remover o filtro. Poderá ocorrer ferimentos ao manusear objectos metálicos pontiagudos.
Não utilize água para limpar o interior do ar condicionado
A água poderá destruir o isolamento, podendo
provocar também choques eléctricos.
Ao limpar a unidade, certifique-se que o disjuntor se
encontra desligado.
Cuidado
Filtro de ar
Filtro de ar
1
2
4. Remov
/
(
5. Instal
6. Ins
a o filtro de ar
Filtro opcional incluindo: Colector
de pó Filtro de iões Filtro Bio/ Filtro Vitamina C/
Filtro de purificador de ar 3M) do seu suporte. O méto-
do de remoção e instalação são ligeiramente diferentes,
veja as figuras (1) e (2) marcadas à sua esquerda.
Limpe o filtro de ar pelo menos uma vez por mês,
e substitua-o a cada 4-5 meses.
Limpe-o com um aspirador, e coloque-o num local
fresco.
e o filtro de ar novamente na posição anterior.
ira novamente o filtro na unidade, de forma a verificar
se as laterais esquerda e direita se encontram na posição
correcta.
(
Plasma/
.
.
Não toque no Filtro Colector de Pó Plasma
os depois de ter aberto o painel frontal,
poderá causar choques eléctricos.
10 minut
Page 38
12
TÓPICOS
DE FUNCIONAMENTO
Os
tópicos que se seguem podem ocorrer durante um funcionamento normal.
ção do ar condicionado.
- Protecção do compressor
- O compressor não pode reiniciar os após a sua paragem
ar frio Apenas para modelos de refrigeração e aquecimento
- A unidade está desenhada para não fundir ar frio no modo , quando o permutador se encontra
em uma das três situações que se seguem e a temperatura programada ainda não foi atingida.
Quando o aquecimento apenas começou.
scongelamento
Temperatura baixa de aquecimento.
- A ventilação interior ou exterior pára de funcionar em descongelamento Apenas modelos de
Refrigeração e Aquecimento
scongelamento Apenas modelos de Refrigeração e Aquecimento
A geada pode ser gerada na unidade exterior durante o ciclo de aquecimento quando a temperatura
exterior está baixa e a humidade é elevada resultante da baixa eficiência de aquecimento do ar
condicionado.
ante esta condição o ar condicionado parará o funcionamento de aquecimento e iniciará o
descongelamento automaticamente.
O tempo de descongelamento poderá variar de a os de acordo com a temperatura exterior
e a quantidade acumulada de geada na unidade exterior.
Sai uma névoa branca da unidade interior
É gerada uma névoa branca durante a grande diferença de temperatura entre a entrada e saída de
ar no modo COOL ficando o ambiente interior com uma humidade relativa elevada.
Uma névoa branca sairá devido à humidade gerada no processo de descongelamento quando
o
ar
condicionado reinicia o modo de funcionamento HEAT.
Baixo ruído do ar condicionado
Poderá ouvir um som quando o compressor está a funcionar ou quando parou o funcionamento.
Este é o som do fluxo do refrigerante ou quando o mesmo pára.
Poderá ouvir também um som de quando o compressor está a funcionar ou quando o mesmo
acabou de parar. Isto é causado pela expansão do calor e da contracção plástica da unidade quando
a temperatura muda.
O barulho poderá ser ouvido devido ao restauro da alheta à sua posição original quando a corrente é
ligada.
A poeira é fundida para fora da unidade interior.
Esta é uma condição normal quando o ar condicionado não é usado por um longo período de tempo ou
durante o primeiro uso da unidade.
Um cheiro peculiar sai da unidade interior
Isto é causado pelos cheiros da própria unidade, da sua construção, da mobilia ou de fumos.
1.
3 minut .
HEAT
A)
B)
D
e .
C)
(
).
Dur
4 10 minut
2.
3.
"squeak"
4.
5.
Protec
Anti- ( )
De ( )
.
6.
,
FAN
O ar condicionado liga-se no modo de u Apenas em modelos de refrigeração ou
aquecimento
Quando a temperatura interior atinge o programado do ar condicionado o compressor será parado
automaticamente, e o ar condicionado ligará apenas o modo . O compressor iniciará novamente
quando a temperatura interior sobe no modo COOL ou desce no modo HEAT (Apenas em modelos
de refrigeração e aquecimento) ao ajustado.
FAN COOL o HEAT (
).
PORTUGUÊS
Page 39
7.
( 80%). A
HIGH
8.
9.
Auto-restart OPERATION
ON/OFF
Auto-restart
10.
D
ON/OFF
Pode ser gerado o gotejamento de água na superfície da unidade interior quando a refrigeração tem uma
humidade elevada humidade relativa mais elevada do que juste a alheta horizontal para a posição
máxima de abertura e seleccione a velocidade de ventilação .
Modo de Aquecimento Apenas para modelos de refrigeração e aquecimento)
O ar condicionado extrai o calor da unidade exterior e liberta via unidade interior durante o funcionamento
de aquecimento. Quando a temperatura exterior desce, o calor libertado pelo ar condicionado desce também.
Ao mesmo tempo, o carregamento de calor do ar condicionado sobe devido à grande diferença entre a temperatura interior e exterior. Se a temperatura confortável não pode ser adquirida pelo ar condicionado, sugerimos
que utilize um dispositivo suplementar de aquecimento.
Função
A corrente falha durante o funcionamento e parará a unidade por completo.
Para a unidade sem a característica de , quando a corrente volta, o indicador de
da unidade interior começa a piscar. Para reiniciar o funcionamento, carregue na tecla no comando.
para a unidade com a característica de , quando a electricidade volta, a unidade reinicia automati-
camente com todas as programações prévias memorizadas.
Relâmpagos ou telefones sem fios a funcionar à unidade poderá causar um mau funcionamento.
esconecte a tomada de electricidade da unidade e recoloque a mesma novamente. Carregue na
tecla no comando para reiniciar o funcionamento.
(
Auto-restart
TÓPICOS DE FUNCIONAMENTO
13
Page 40
14
SURGIMENT
O DE PROBLEMAS
Surgimento de problemas
Pare
o ar condicionado imediatamente se uma das falhas que se seguem ocorrerem. Desconecte a
corrente e contacte o seu instalador.
O fusível funde frequentemente ou o disjuntor desengata-se frequentemente.
Outros objectos ou água penetram no ar condicionado.
O comando não trabalha ou trabalha de forma anormal.
Outras situações anormais.
Problemas
Mau funcionamento
A
unidade não
inicia
A
unidade não
efectua nem a
refrigeração nem o
aquecimento
Apenas modelos de
Refrigeração
aquecimento) muito
bem enquanto o ar
sai da unidade
(
/
Causa
Corte de energia.
A
unidade pode estar desconectada.
O fusível pode-se ter fundido.
As pilhas do comando podem estar
gastas.
O tempo programado poderá estar
incorrecto.
Esperar que a energia seja restabelecida.
Certifique-se que a tomada está bem
colocada na parede.
Substitua o fusível.
Substitua a bateria.
Aguarde ou cancele a programação.
Programe a temperatura correctamente.
Para mais detalhes verifique
‘Utilização
do comando’.
Limpe o filtro de ar.
Feche as portas e janelas.
Retire o que está a obstruir, depois
reinicie a unidade.
Aguarde.
Programação da temperatura
inapropriada.
Filtro do ar bloqueado.
Portas e janelas abertas.
Entrada e saída de ar da unidade
bloqueada.
Protecção do compressor de
os3 minut
activado.
Se o problema não for corrigido, contacte com o instalador local ou o serviço de assistência.
Certifique-se que os informa detalhadamente acerca do mau funcionamento e do modelo da unidade.
Not
:a Não tente reparar a unidade por si mesmo.
Consulte sempre um instalador autorizado.
O que deve ser feito?
Se o código que se segue aparecer na janela
, desconecte a corrente e contacte
o serviço de apoio
u
LED
: E0,E1,E2,E3,E4,E5,E6,E7,E8 o P0,P1,P2,P3,P4.
PORTUGUÊS
Page 41
C/ Indústria, nº13
Montmeló 08160
Barcelona (España)
Teléfono: 93 390 42 20
Fax: 93 390 42 05
SAT: [email protected]
INFO: [email protected]
Loading...
