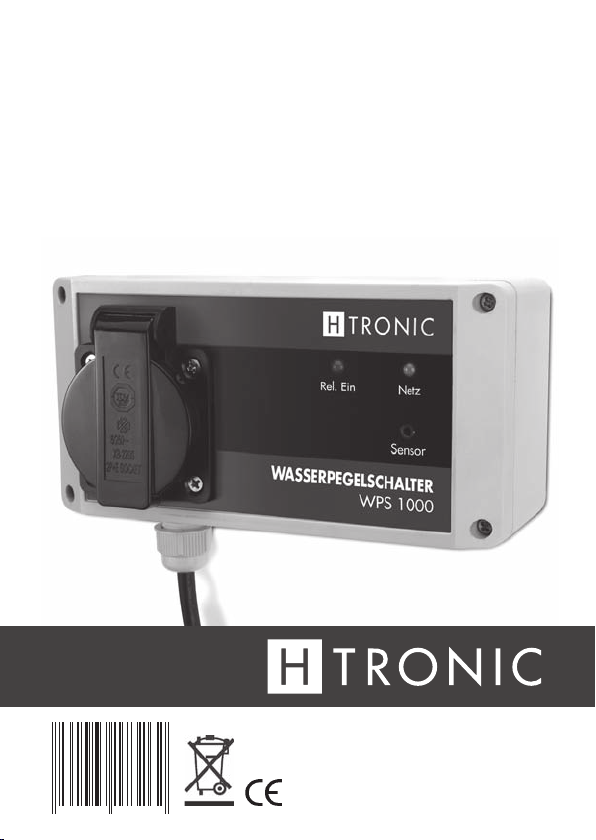

WASSERPEGELSCHALTER
4 26 00 03 17 32 62
WPS 1000
Art.- Nr.: 1 11 44 20
www.h-tronic.de
WASSERPEGELSCHALTER2
WPS 1000 3
INHALT
Bedienungsanleitung deutsch
1. Bestimmungsgemäße Verwendung ...................................................5
2. Sicherheit ....................................................................................5
3. Montage/Anschluss ......................................................................6
4. Störung .....................................................................................8
5. Allgemeine Hinweise und Informationen ............................................8
6. Hinweise zum Umweltschutz .........................................................10
English manual
1. Intended use .............................................................................14
2. Safety ......................................................................................14
3. Mounting ..................................................................................15
4. Malfunctions .............................................................................17
5. General notices and information ....................................................17
6. Environmental protection ..............................................................18
WASSERPEGELSCHALTER
D
WPS 1000
Art.- Nr.: 1 11 44 20
Der Wasserpegelschalter WPS 1000 eignet sich zur
automatischen Pegelüberwachung von leitenden Flüssigkeiten in
Behälter
v
Relais an und schaltet z. B. netzbetriebene Pumpen, Ventile
oder Warngeräte ein. Vorteile: keine aufwändige Installation,
alle Anschlüsse steckbar, sofort betriebsbereit, störungsfrei
durch W
Merkmale
– Schaltpunkt bei beliebigen Wasserständen frei wählbar
– Schaltausgang (Rel.) als Öffner oder Schließer konfigurierbar
– Fernmessung bis 20 m über zweiadrige Leitung möglich
– Für alle Speicher aus Beton, Kunststoff oder Metall
– Keine gefährliche Netzspannung am Sensor
– Bedienungs- und überwachungsfreier Betrieb
– Sehr einfache und schnelle Montage, da steckerfertig
– LED-Anzeigen für Netz und Rel. Ein
n, Brunnen, Kellerräumen u.ä.). Beim Eindringen
o
n Wasser oder Erreichen des bestimmten Pegels zieht ein
egfall bewegter Schwimmerschalter
.
Dieser Artikel wurde nach dem EMVG (EG-Richtlinie 89/336/EWG/Elektroma
gnetische Verträglichkeit) geprüft, und es wurde das entsprechende CE-Prüf-
hen zugeteilt. Eine jede Änderung der Schaltung bzw. Verwendung ande-
zeic
rer, als angegebener Bauteile, lässt diese Zulassung erlöschen!
WASSERPEGELSCHALTER4
WPS 1000 5
WARN- UND SICHERHEITSHINWEISE
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch. Sie enthält viele
wichtige Informationen für Bedienung und Betrieb. Achten Sie hierauf, auch
wenn Sie dieses Produkt an Dritte weitergeben! Der Gesetzgeber fordert, dass
wir Ihnen wichtige Hinweise für Ihre Sicherheit geben und Sie darauf hinweisen,
wie Sie Schäden an Personen, am Gerät und anderen Einrichtungen vermeiden.
Diese Anleitung ist Bestandteil des Gerätes. Bewahren Sie deshalb diese
Bedienungsanleitung sorgfältig zum Nachlesen auf! Bei Schäden, die durch
Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch.
Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und Gesundheitsstörungen zusätzlich folgende Sicherheitshinweise:
– Eine Reparatur des Gerätes darf nur vom Fachmann durchgeführt werden.
– Entsorgen Sie nicht benötigtes Verpackungsmaterial oder bewahren Sie dieses
an einem für Kinder unzugänglichen Ort auf. Es besteht Erstickungsgefahr!
– Baugruppen und Bauteile gehören nicht in Kinderhände.
Achtung! Öffnen des Gerätes nur durch eine Elektrofachkraft! Beim
Öffnen des Gerätes sind spannungsführende Teile frei zugänglich.
Vor dem Öffnen muss unbedingt der Netzstecker gezogen werden.
Technische Daten
– Betriebsspannung: 230 V/50 Hz
– Ausgangsspannung: 230 V/50 Hz
– Leistungsaufnahme: max. 1,5 W (Stand-by)
– Schaltleistung: max. 1000 W
– Ausschaltverzögerung*: ca. 20 Sek.
– Sensoreingang: 2,5 mm Klinkenbuchse
– Auslöseempfindlichkeit: < 50 kOhm
– Schutzklasse: IP 20
bewegtem Wasser das Relais permanent
hin und her schaltet.
* Um zu verhindern, dass bei wellenartig
1. BESTIMMUNGSGEMÄSSE VERWENDUNG
Der bestimmungsgemäße Einsatz des Gerätes ist das Erkennen von Wasserstandsänderungen in Verbindung mit dem beigefügten Wassersensor. Kommt
der Sensor mit Wasser in Berührung, zieht das eingebaute Relais an und kann
somit ein Warnsignal, ein Magnetventil oder eine Pumpe schalten.
Hinweis: Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien
Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb
sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke
die in dieser Anleitung enthalten sind beachten! Ein anderer Einsatz als vorgegeben ist nicht zulässig!
2. SICHERHEIT
Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen die gültigen VDE-Vorschriften beachtet werden, insbesondere VDE
0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860.
– Vor Öffnen des Gerätes sicherstellen, dass das Gerät stromlos ist.
– Werkzeuge dürfen an Geräten, Bauteilen oder Baugruppen nur benutzt wer-
den, wenn sichergestellt ist, dass die Geräte von der Versorgungsspannung
getrennt sind und elektrische Ladungen, die in den im Gerät befindlichen
Bauteilen gespeichert sind, vorher entladen wurden.
– Spannungsführende Kabel oder Leitungen, mit denen das Gerät, das Bau-
teil oder die Baugruppe verbunden ist, müssen stets auf Isolationsfehler oder
Bruchstellen untersucht werden.
– Bei Feststellen eines Fehlers in der Zuleitung muss das Gerät unverzüglich
aus dem Betrieb genommen werden, bis die defekte Leitung ausgewechselt
worden ist.
Wenn aus einer vorliegenden Beschreibung für den nichtgewerblichen Endverbraucher nicht eindeutig hervorgeht, welche elektrischen Kennwerte für ein Bauteil oder eine Baugruppe gelten, wie eine externe Beschaltung durchzuführen
ist, oder welche externen Bauteile oder Zusatzgeräte angeschlossen werden
dürfen und welche Anschlusswerte diese externen Komponenten haben dürfen,
so muss stets eine Fachkraft um Auskunft ersucht werden.
WASSERPEGELSCHALTER6
WPS 1000 7
Es ist vor der Inbetriebnahme eines Gerätes generell zu prüfen, ob dieses Gerät
oder Baugruppe für den Anwendungsfall, für den es verwendet werden soll,
geeignet ist. Im Zweifelsfalle sind unbedingt Rückfragen bei Fachleuten, Sachvers
tändigen oder den Herstellern der verwendeten Baugruppen notwendig.
Bitte beachten Sie, dass Bedien- und Anschlussfehler außerhalb unseres
Einflussbereiches liegen. Verständlicherweise können wir für Schäden, die
daraus entstehen, keinerlei Haftung übernehmen.
kontakten (Sensorkreis wird geschlossen). Mit der Montagehöhe des Sensors
wird definiert, ab wann der Wassermelder reagieren soll. Das Sensorkabel
kann mit einer zweiadrigen Leitung bis zu 20 Meter verlängert werden. Am
Sensoreingang können eine Vielzahl externer Sensoren angeschlossen werden
wie Schwimmerschalter, Niveauschalter, Magnetkontakte, Alarmtrittmatten.
Wichtig! Das Anschlusskabel des Wassermelder bzw. der Sensoren muss fest
installiert werden, so dass keine Stolperfallen entstehen können.
3. MONTAGE/ANSCHLUSS
Das Gerät darf nur in geschlossenen und trockenen Räumen betrieben werden.
Das Gerät ist für eine feste Wandmontage vorgesehen und muss so montiert
werden, dass es keinesfalls direkt mit Wasser in Berührung kommen kann. In
der Nähe des Pegelschalters muss sich eine vorschriftsmäßig installierte 230 V
Steckdose befinden. Dieses Gerät darf nur durch eine fachkundige Person oder
eine Elektrofachkraft installiert bzw. in Betrieb genommen werden!
– Vermeiden Sie den Einfluss von Nässe (Spritz- oder Regenwasser), Staub
sowie unmittelbare Sonneneinstrahlung auf das Gerät.
– In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-
bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten.
– In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist
das Betreiben von Baugruppen durch geschultes Personal verantwortlich zu
überwachen.
– Falls das Gerät einmal repariert werden muss, dürfen nur Original-Ersatzteile
verwendet werden! Die Verwendung abweichender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen!
Sensormontage
Montieren Sie den Wasserfühler an der zu überwachenden Stelle. Stecken
Sie den Klinkenstecker des Wassersensorteils in die Buchse an der Frontseite
des Gerätes. Der Sensor reagiert auf Wasserberührung an den beiden Metall-
Inbetriebnahme
Der Netzstecker des Pegelschalters wird in eine 230 V Schutzkontaktsteckdose
gesteckt, die Netz LED leuchtet grün und signalisiert die Betriebsbereitschaft
des Gerätes. Gleichzeitig zieht für ca. 20 Sek. das Rel. an. Anschließend
wird die Funktion des Sensor/Schaltung überprüft (ohne angeschl. Pumpe),
um zu sehen, ob das Relais arbeitet. Überbrücken Sie dazu am Wassersensor die beiden Metallsensoren mit Wasser oder einem leitenden Gegenstand,
zugleich muss das Schalten des Relais hörbar sein, bzw. die LED „Rel. Ein“
am Steuergerät leuchten bzw. ein angeschlossener Verbraucher (z. B. Lampe)
einschalten. Das Relais schaltet ca. 20 Sek. nach dem letzten Wasserkontakt
wieder ab. Um ein Trockenlaufen der Pumpe beim Testen zu verhindern, sollte
erst nach dem Test eine Pumpe angeschlossen werden.
Öffner/Schließer
Der 230 V Schaltausgang kann wahlweise als Öffner oder Schließer belegt
werden. Schließer: (Auslieferungszustand) Bei Wasserkontakt des Fühler wird
die Steckdose eingeschaltet. Öffner: Bei Wasserkontakt wird die Steckdose
stromlos geschaltet (Rel. zieht an und unterbricht den Öffner-Kontakt) (Anwendungsbeispiel: ein Behälter soll bis zu einem gewissen Pegel gefüllt werden).
Das Gehäuse muss zum Umbau als „Öffner“ geöffnet werden. Gerät unbeding stromlos schalten – Stecker aus der Steckdose ziehen! Danach werden
die vier Frontschrauben gelöst, und der Deckel abgenommen.
WASSERPEGELSCHALTER8
WPS 1000 9
Jetzt klemmen Sie den Anschlussdraht von Klemme CN3 „L1“ auf die Klemme
„L2“. Ziehen Sie die Schraube fest, damit sich der Draht nicht lockern kann.
Ziehen Sie am Kabel, ob dieses auch fest verschraubt wurde. Sollten Sie nicht
fachkundig sein, so lassen Sie diese Arbeiten aus Sicherheitsgründen von einem
Fachmann ausführen. Siehe Seite 9 (Garantie/Gewährleistung).
4. STÖRUNG
Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist
das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern.
Das trifft zu:
– wenn das Gerät sichtbare Beschädigungen aufweist
– wenn das Gerät nicht mehr funktionsfähig ist
– wenn Teile des Gerätes lose oder locker sind
– wenn die Verbindungsleitungen sichtbare Schäden aufweisen.
Falls das Gerät repariert werden muss, dürfen nur Originalersatzteile
verwendet werden. Die Verwendung abweichender Ersatzteile kann
zu ernsthaften Sach- und Personenschäden führen. Eine Reparatur des
Gerätes darf nur vom Fachmann durchgeführt werden.
5. ALLGEMEINE HINWEISE UND INFORMATIONEN
Pflege-/Wartungshinweise
Der Wasserpegelschalter ist weitgehend wartungsfrei. Bei einer Dauereinschaltung, auch wenn die Elektroden keine Berührung mit Wasser haben, ist von
starker Verschmutzung auszugehen. Die Sensoren sollten gelegentlich überprüft
und evtl. gereinigt werden. Für die dauerhaft einwandfreie Funktion, ist wie
bei jedem Sicherheitsgerät die Funktion in bestimmten Zeitabständen zu überprüfen. Hierzu ist mindestens monatlich einmal das Gerät zum Auslösen zu
bringen. Überbrücken Sie hierzu die beiden Wasserfühlerkontakte mit einem
leitenden Gegenstand (z. B. Schraubendreher o. ä.), oder tauchen Sie dazu
den Fühler in Wasser. Das Schalten des Relais muss dabei deutlich zu hören
sein bzw. die LED „Rel.- Ein“ muss leuchten.
Reinigen
Reinigen Sie das Gerät nur mit einem trockenen Tuch, dies kann bei starker Verschmutzung leicht angefeuchtet werden. Verwenden Sie zur Reinigung keine lösungsmittelhaltigen Reinigungsmittel. Schalten Sie dabei das Gerät spannungsfrei.
Garantie/Gewährleistung
Auf dieses Gerät gewähren wir 2 Jahre Garantie. Die Garantie umfasst die
kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung nicht
einwandfreien Materials oder Fabrikationsfehler zurückzuführen sind.
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! Wir übernehmen weder eine Gewähr noch irgendwelche Haftung für Schäden oder Folgeschäden im Zusammenhang mit diesem
Produkt. Wir behalten uns eine Reparatur, Nachbesserung, Ersatzteillieferung
oder Rückerstattung des Kaufpreises vor.
Bei folgenden Kriterien erlischt der Garantieanspruch:
– Bei Veränderung und Reparaturversuchen am Gerät
– Bei eigenmächtiger Abänderung der Schaltung
– Bei Verwendung anderer, nicht originaler Bauteile
– Bei Schäden durch Nichtbeachtung der Bedienungsanleitung und des An-
schlussplanes
– Bei Schäden durch Überlastung des Gerätes
– Bei Schäden durch Eingriffe fremder Personen
– Bei Anschluss an eine falsche Spannung oder Stromart
– Bei Fehlbedienung oder Schäden durch fahrlässige Behandlung
– Bei Defekten, die durch überbrückte Sicherungen oder durch Einsatz falscher
Sicherungen entstehen.
In all diesen Fällen erfolgt die Rücksendung des Gerätes zu Ihren Lasten.
WASSERPEGELSCHALTER10
WPS 1000 11
6. HINWEISE ZUM UMWELTSCHUTZ
Gerät
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den
normalen Haushaltsabfall entsorgt werden, sondern muss an einem
Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Wertstoffe sind
gemäß ihrer Kennzeichnung wieder verwertbar. Bitte informieren Sie sich über
die jeweiligen örtlichen Sammelsysteme für elektrische und elektronische Geräte. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Form
der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze
unserer Umwelt.
Verpackung
Bei der Entsorgung der Verpackung beachten Sie bitte die dafür geltenden
Gesetze zum Umweltschutz und zur Müllbeseitigung. Die Entsorgung der Umverpackung ist durch die normale Hausmüllentsorgung möglich. Wollen Sie die
Systemkomponenten selbst entsorgen, dann beachten Sie die dafür geltenden
Gesetze zur Entsorgung von Elektronikschrott. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden!
Öffner/Schließer
Open/closed relay
Montagebeispiel (Wassersensor)
12
WPS 1000 13
WATER LEVEL SWITCH
GB
WPS 1000
Art.-No.: 1 11 44 20
The Water Level Switch WPS 1000 can be used for the
automatic control of conducting liquid levels. In various technical
containers (e.g. tanks, wells, cellars, etc.), it is necessary
o
monitor a liquid level or an external penetration of water
t
automatically. If water leaks in or reaches a specified level,
relay is switched. This trigger can then activate attached
a
pumps, valves or warning devices. Installation is very easy – all
connections are fitted with plugs and immediately ready for use.
Features
– Switching point selectable at different water levels.
– The Output Socket can be configured as „Opener“ or „Closer“
– The possibility of remote sensoring up to 20 meters by two-wire cable.
– Useable for all storage containers made of concrete, plastic or metal
– No dangerous voltage at the sensor
– Maintenance free function. Monitoring is not needed.
– Very simple and fast installation
– LED display for „mains“ and „relay ON“
This article has been checked and manufactured according to EU-regulations
89/336/EWG (EMVG, 09.11.1992) and is according to law requirements.
A declaration of CE conformity has been established for this product. The
warranty and the CE expire, if this device is modified or tampered with without
authorization of the manufacturer.
Technical data
– Operating and output voltage: 230 V/50 Hz
– Power consumption: max. 1,5 W (Stand-by)
– Switching power: max. 1000 W
– Switching delay*: ca. 20 Sec.
– Sensor input: 2,5 mm Socket
– Switching sensitivity: < 50 kOhm
– Safety class: IP 20
the relay if the water has waves.
* To prevent a continuous switching of
WARNINGS AND SAFETY INSTRUCTIONS
This product has left our company in a technical perfect status. To retain this
status and for safe operation of this product the user has to pay attention to the
safety remarks and warnings included in this manual.
Please read this manual carefully! It contains important information on the
ommissioning and handling of the product. Please bear this in mind, even
c
if you pass it on to other people! The law requires that this manual contains
important information for your safety and describes how the unit can be used
safely, avoiding damages to the unit and other installments. This manual is a
part of the device and should be kept in a safe place for future reference. For
defects, which occurred due to not following the manual, the guarantee will
not apply. Therefore for any such defects the manufacturer shall not accept any
product liability. To avoid malfunctions and damages, please pay attention to
the following safety instructions:
– Repairs of the unit should only be performed by a specialist!
– Dispose of the packaging material that is not needed. Children might play with
the plastic bags and risk suffocation.
– The unit and its components should not be handled by children and infants.
Danger! The unit should only be opened by a specialist. Detach
the device from the mains before opening it. Opening the device will
reveal components which have a live current and can be hazardous to
your health when touched.
WATER LEVEL SWITCH
14
WPS 1000 15
1. INTENDED USE
The intended use of the device is the detection of changes in water level with
the help of the accessory sensor. If the sensor comes in contact with water the
relay will switch and activate a warning signal, a solenoid valve or start a
pump. Any other use of the device is not permitted.
3. MOUNTING
The device may only be used indoors and in a dry environment. The device
has been designed for wall mounting and must be mounted in such a way, that
it cannot fall down. A correctly installed 230 V mains outlet must be installed
nearby the device.
2. SAFETY
When handling electrical devices using all valid VDE regulations must be observed, in particular VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 and
VDE 0860.
– Before opening the device, make sure that the device is disconnected from
the power supply.
– Tools may only be used on the device and/or its components, if the unit is
disconnected from the power supply and when any electric charge stored in
the components of the unit has been discharged.
– Cables and wires, with which components or device are connected, must
always be checked for insulation faults or fractures in the insulation.
– If a fault is found in the power cable, the device must immediately be deacti-
vated until the faulty cable has been replaced.
– When using components or modules the requirements, values and the de-
scription of these components for use are to be strictly followed.
– If, for a private user, the installation and the electrical requirements of the ex-
ternal components or accessories are not clear or understandable, or it Is not
clear which external devices can or may be connected to this device, consult
a trained expert for advice.
– Before installation and use, make sure that the device or module is the correct
device for the intended application and installation. If there is any doubt,
consult a trained expert or the manufacturer for advice
Please note that operation and connection errors are beyond our control. Liability cannot be taken for consequential damages.
Danger! When opening the device, live electrical components are
accessible. Make sure that you pull the mains plug out of the socket
before opening the device.
– Avoid direct water contact (spray or rain), dust and direct sunlight with the
main unit.
– Electrical components do not belong into the hands of children.
– All persons using, handling, installing, servicing and maintaining this device
must be trained and qualified for handling and repairing this device and
follow this user guide!
– When used in commercial facilities, the safety regulations of the professional
trade association for electrical installations and equipment must be followed.
– The use in schools, training centres, hobby-self-help workshops and the ope-
ration of components is to be supervised by trained personnel.
– Only original spare parts may be used, if the device is in need of repair. The
use of other components can be hazardous and can cause damage.
Mounting the sensor
Mount the sensor in the location that needs monitoring. Plug the 2,5mm jack of
the sensor unit into the socket on the front panel of the device. The senor will
react if water touches the two metal contacts at the tip. The mounting height of
the sensor defines the level of water at which the device becomes active. The
cable of the sensor can be extended by a two wire cable up to the length of 20
meters. A variety of external sensors such as float and level switches, magnetic
contacts or alarm mats can be connected to the sensor input of the device.
Important! The cables of all connected sensors should be installed in such a
way, that they do not become a hazard your health.
WATER LEVEL SWITCH
16
WPS 1000 17
Using the Water Level Switch
The main power plug is plugged into a 230 V mains socket. The power LED
will shine green and the device is ready for use. You should then check the
function of the sensor and the device. To do this place a drop of water on the
two metal pins at the tip of the sensor or connect them with a piece of metal.
When connected a click of the relay within the device should be heard and
the red LED „Rel. Ein“ (ON) should light up or the connected component should
switch itself on. When the contacts of the relay are free again, the device will
reset after 20 seconds. Connect the pump only after the test to avoid ”dry“ use
of the pump while testing,
Open /closed relay.
The relay of the 230 V output can be configured as “open” or “closed”:
Relay ON (Default): The basic status of the relay is “open”. The output socket
has no current. The relay will switch the output socket “ON” when the water
sensor comes into contact with water.
Relay OFF: The basic status of the relay is “closed”. The output socket has a
current. The relay will switch the socket “OFF” (the relay switches and interrupts
the contacts), when the water sensor comes into contact with water. E.g. a
container fills with water and the water flow needs to be switched off when a
defined level is reached.
To redefine the default setting of the relay, the housing of the unit needs to
be opened. Before opening the housing, make sure that the unit is fully disco
nected from the main power supply!
Open the housing by unscrewing the four screws located at the front of the
housing and remove the lid. Unscrew the „L1“ screw of the 3-fold terminal and
remove the wire. Place this wire into terminal „L2“. Fasten all screws and make
sure that the wire is not loose by giving the cable a short pull. Replace the lid
and fasten the four screws.
4. MALFUNCTIONS
If it can be assumed that the charger cannot be operated anymore without any
danger, the device has to be taken out of operation and it has to be secured
against accidental use if:
– the device shows mechanical damage.
– the device is not functioning.
– parts of the device are loose or not attached.
– connecting cables show any visible damage.
If the device needs repair, only original parts may be used. The use of other
components can be hazardous and cause damage. A repair of the device may
only be done by a qualified person.
5. GENERAL NOTICES AND INFORMATION
Maintenance and handling
The Water Level Switch is a maintenance free device. Only the electrodes of the
sensor should be checked and cleaned occasionally if the sensor is in constant
use. To ensure a reliable monitoring the function should be tested approx. once
a month, as usually done with all safety devices. To do this, short circuit the pins
at the tip of the sensor with a piece of metal or a drop of water. The switching
of the relay should be heard and the red „LED Rel. Ein“ should light up.
Cleaning
Clean the device with a dry cloth only. If it is very dirty use a slightly dampened
cloth. Do not use any solvent based cleaners. Detach the device from the mains
before cleaning it.
If you are not sure, how to handle the configuration safely, please consult a
specialist for your own safety.
WATER LEVEL SWITCH
Warranty
We grant warranty of 2 year for this product. The warranty includes the repair of defects which result clearly from incorrect materials or manufacturing
mistakes. For damages caused by not following the instructions the warranty
18
WPS 1000 19
will be stated void. For consequential damages resulting thereof, no liability
can be taken. In the event of defects which occur as of delivery within the
legal guarantee period of two years, you have the legal right of subsequent
fulfillment (either: rectification of the defect or delivery of a new product) and
– if the legal prerequisites are met – the legal rights of reduction or withdrawal
and additionally compensation for damages. Detected deficiencies are to be
reported immediately. Proof of purchase must be provided. For reasons of safety and licensing (CE) it is not allowed to modify the unit. Any additional claims
are excluded
We accept neither responsibility nor liability for any damages or consequential
damages in connection with this product. We reserve the right to repair, supply
spare parts or refund the purchase price if defects arise.
In case of the following conditions the warranty does not apply neither will
we repair the product:
– if changes and/or modifications on or in this device are administered.
f the layout of the device is changed or tampered with by the user.
– i
– if original spare parts are not used.
– for damages caused by non-compliance with the user manual and the instal-
lation manual and/or damages caused by overload of the device.
– for damages caused by intervention of a third party.
– if the device is connected to an incorrect power source.
– for damages caused by incorrect handling or careless use.
– for damages caused by bridged fuses or the incorrect use of fuses.
In all these cases the device will be returned at your expense.
6. ENVIRONMENTAL PROTECTION
Device
Please note that electrical and electronic devices must never be disposed of in regular household waste. Consumers are legally obligated and responsible for the proper disposal of electronic and electrical devices by returning them to collecting sites designated for the
recycling of electrical and electronic equipment waste after the useful lifetime of
WATER LEVEL SWITCH
a device has come to an end. For more information concerning collecting sites
and correct disposal, please contact your local authority or waste management
company. The presence of the above symbol on the device, on its packing or
within the Instruction manual indicates that this item must not be disposed of in
a normal unsorted municipal waste. In doing so you are fulfilling tall recycling
and disposal obligations and are optimizing and contributing to a better envi
ronment.
Packaging
When disposing of the packaging, please follow the laws that apply to environmental protection and waste disposal. The packing may be disposed of in
the normal home waste-recycling system. Dispose of the packaging material
that is not needed and keep it out of the reach of children on. Some material
has a risk of suffocation!
Also see illustration
on page 11.
Water sensor
This manual is a publication of H-TRONIC GmbH, Industriegebiet Dienhof 11, D-92242
Hirschau, Germany. All rights including translation reserved. Information provided in this
anual may not be copied, transferred or put in storage systems without the express
m
written consent of the publisher. Reprinting, also for parts only, is prohibited. This manual
is according to the technical data when printed. This manual is according to the technical
status at the time of printing and is a constituent part of the device. Changes in technique,
equipment and design reserved.
© Copyright 2012 by H-TRONIC GmbH
Diese Bedienungsanleitung ist eine Publikation der H-TRONIC GmbH,
Industriegebiet Dienhof 11, 92242 Hirschau. Alle Rechte einschließlich
Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie,
Mikroverfilmung oder die Erfassung in EDV-Anlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem
technischen Stand bei Drucklegung und ist Bestandteil dieses Gerätes.
er und Änderung in Technik, Ausstattung und Design vorbehalten.
Irrtüm
© C
opyright 2012 by H-TRONIC GmbH
www.h-tronic.de
Loading...
