HT77C
Digitale TRMS Fehlerstromzange
(Messbereich ab 1 µA bis 60A AC)
Bedienungsanleitung
Copyright HT ITALIA 2020 Ausführung DE 1.00 - 05/10/2020
Copyright HT ITALIA 2020 Ausführung DE 1.00 - 05/10/2020
HT77C
DE - 1
INHALT
1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN ............................................... 2
1.1. Vorwort ............................................................................................................................ 2
1.2. Während der Anwendung ................................................................................................ 3
1.3. Nach Gebrauch ............................................................................................................... 3
1.4. Messkategorien-Definition (Überspannungskategorien)................................................... 3
2. ALLGEMEINE BESCHREIBUNG ................................................................................. 4
3. VORBEREITUNG FÜR DIE VERWENDUNG .............................................................. 4
3.1. Vorbereitende Prüfung..................................................................................................... 4
3.2. Versorgung des Gerätes .................................................................................................. 4
3.3. Lagerung ......................................................................................................................... 4
4. NOMENKLATUR .......................................................................................................... 5
4.1. Gerätebeschreibung ........................................................................................................ 5
4.2. Ausrichtungsmarkierungen und Handschutzvorrichtung .................................................. 5
4.3. Beschreibung der tasten und der funktionen .................................................................... 6
4.3.1. / Taste ............................................................................................................................... 6
4.3.2. HOLD/MAXMIN Taste ................................................................................................................ 6
4.3.3. RANGE Taste ............................................................................................................................. 6
4.3.4. HFR Taste .................................................................................................................................. 6
4.3.5. / Taste ............................................................................................................................. 6
4.3.6. Deaktivierung der Auto Power Off Funktion ............................................................................... 6
5. ANWEISUNGEN ZUM GEBRAUCH ............................................................................. 7
5.1. AC Strommessung .......................................................................................................... 7
5.2. AC LeckStrommessung ................................................................................................... 8
5.3. Bluetooth-Verbindung mit HTLeakage APP ..................................................................... 9
6. WARTUNG UND PFLEGE ......................................................................................... 10
6.1. Allgemeine Informationen .............................................................................................. 10
6.2. Batteriewechsel ............................................................................................................. 10
6.3. Reinigung ...................................................................................................................... 10
6.4. Lebensende ................................................................................................................... 10
7. TECHNISCHE DATEN ............................................................................................... 11
7.1. Technische Eigenschaften ............................................................................................. 11
7.1.1. Technische Eigenschaften (Normen) ....................................................................................... 12
7.1.2. Elektrische Eigenschaften ........................................................................................................ 12
7.1.3. Normen ..................................................................................................................................... 12
7.1.4. Allgemeine Eigenschaften ........................................................................................................ 12
7.2. Umweltbedingungen ...................................................................................................... 13
7.2.1. Klimabedingungen für den Gebrauch ....................................................................................... 13
7.3. Zubehör ......................................................................................................................... 13
7.3.1. Standard-Lieferumfang ............................................................................................................. 13
8. SERVICE .................................................................................................................... 14
8.1. Garantiebedingungen .................................................................................................... 14
8.2. Service .......................................................................................................................... 14
HT77C
DE - 2
WARNUNG
Das Nichtbefolgen der Verwarnungen und/oder der Gebrauchsanweisungen
und eine Gefahr für
den Benutzer darstellen.
Achtung: Beziehen Sie sich auf die Bedienungsanleitung. Falscher Gebrauch
kann zur Beschädigung des Messgerätes oder seiner Bestandteile führen.
AC Strom
DC Spannung
Nicht bedienen bei niederfrequenten Magnetfeldern > 30A/m
1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN
Dieses Gerät entspricht der Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte.
Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in
dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen
lesen, denen folgendes Symbol voran gestellt ist.
kann das Gerät und/oder seine Bestandteile beschädigen
Achten Sie bei Messungen mit äußerster Sorgfalt auf folgende Bedingungen:
• Messen Sie keine Ströme in feuchter oder nasser Umgebung.
• Benutzen Sie das Messgerät nicht in Umgebungen mit explosivem oder brennbarem
Gas oder Material, Dampf oder Staub.
• Berühren Sie den zu messenden Stromkreis nicht, wenn Sie keine Messung
durchführen.
• Berühren Sie keine offen liegenden leitfähigen Metallteile wie ungenutzte
Messleitungen, Anschlüsse, und so weiter.
• Benutzen Sie das Messgerät nicht, wenn es sich in einem schlechten Zustand befindet,
z.B. wenn Sie eine Unterbrechung, Deformierung, Bruch, fremde Substanz, keine
Anzeige, und so weiter feststellen.
Die folgenden Symbole werden in dieser Bedienungsanleitung und auf dem Gerät benutzt:
Gefahr Hochspannung: Risiko eines elektrischen Schlages.
Die Zange auch auf unter Spannung stehenden Leitern benutzt werden kann
Messgerät doppelt isoliert.
Erdung
1.1. VORWORT
• Dieses Gerät ist für die Verwendung in einer Umgebung mit Verschmutzungs-Grad 2
vorgesehen.
• Das Gerät kann zur Messung von STROM in Installationen mit CAT III 600V benutzt
werden. Zur Definition der obengenannten Messkategorien siehe § 1.4.
• Dieses Gerät ist nicht für die Messung von Gleichstrom geeignet
• Sie müssen die üblichen Sicherheitsbestimmungen einhalten, bezogen auf das
Schützen Ihrer selbst vor gefährlichen elektrischen Strömen und das Schützen des
Gerätes vor einer falschen Bedienung
• Messen Sie keine Stromkreise, die die spezifizierten Spannungs- oder Stromgrenzen
überschreiten.
• Prüfen Sie, ob die Batterie korrekt installiert ist.
HT77C
DE - 3
WARNUNG
Das Nichtbefolgen der Verwarnungen und/oder der Gebrauchsanweisungen
den Benutzer darstellen.
1.2. WÄHREND DER ANWENDUNG
Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig:
kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für
• Bevor Sie die Zange einschalten, entfernen Sie den Leiter von der Zange.
• Berühren Sie nie einen unbenutzten Anschluss, wenn das Messgerät mit dem
Schaltkreis verbunden ist.
• Bei der Strommessung kann jeder andere Strom in der Nähe der Zange die
Genauigkeit der Messung beeinträchtigen.
• Setzen Sie, wenn Sie Strom messen, den Leiter immer ins Zentrum der Zangenöffnung,
wie in § 4.2 beschrieben, damit Sie eine genauere Ablesung der Messwerte erhalten.
• Wenn sich während der Messung der Wert oder das Vorzeichen der gemessenen
Größe nicht verändert, prüfen Sie, ob die HOLD-Funktion aktiv ist.
1.3. NACH GEBRAUCH
• Wenn die Messungen abgeschlossen sind, schalten Sie die Zange aus.
• Wenn das Gerät für eine lange Zeit nicht benutzt wird, entfernen Sie die Batterie.
1.4. MESSKATEGORIEN-DEFINITION (ÜBERSPANNUNGSKATEGORIEN)
Die Norm IEC/EN61010: Sicherheitsstandards für elektrische Mess- und
Steuerungsgeräte und Geräte zur Laboranwendung, Artikel 1: Allgemeine Erfordernisse,
definiert die Bedeutung von Messkategorie, gewöhnlich auch Überspannungskategorie
genannt. In § 6.7.4.: Zu messende Stromkreise, definiert die Norm Messkategorien wie
folgt:
(OMISSIS)
• Messkategorie IV ist für Messgeräte, die an der Einspeisung der
Niederspannungsanlagen messen können.
Beispiele sind Stromzähler und Messungen an Hauptüberstromschutzvorrichtungen und
kleinen Transformatoreneinheiten.
• Messkategorie III ist für Messgeräte, die in Gebäudeinstallationen messen können.
Beispiele sind Messungen an Installationsverteilern, Sicherungsautomaten,
Installationsleitungen, Netzwerksteckdosen, Verteilerkästen, Schalter, Deckenauslässe in der
festen Installation. Weiterhin Geräte, die in der Industrie zur Anwendung kommen, die unter
anderem dauerhaft festangeschlossen sind, wie zum Beispiel ein Motor.
• Messkategorie II ist für Messgeräte, die Messungen an Geräten ausführen die ein
Netzanschlusskabel haben.
Beispiele sind Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen
Geräten.
• Messkategorie I ist für Messgeräte, die Messungen an Stromkreisen ausführen, die
nicht direkt mit dem NETZ verbunden sind.
Beispiele sind Messungen an mit dem NETZ nicht verbundenen und mit dem NETZ
verbundenen aber mit besonderem (innerem) Schutz vorhandenen Installationen. In diesem
letzten Fall ist der durch Transienten verursachte Stress variabel, deshalb (OMISSIS) muss der
Benutzer die Widerstandsfähigkeit des Geräts kennen.
HT77C
DE - 4
2. ALLGEMEINE BESCHREIBUNG
Das Gerät kann die folgenden Messungen durchführen bzw. bietet folgende Funktionen:
• AC TRMS Strom bis 60A
• AC TRMS Fehlerströme ab 0,001mA
• DATA HOLD, MAX und Min Funktion
• Tiefpassfilter zur Erkennung von Oberwellen
• Messstellenbeleuchtung mit weisser LED
• Display mit Hintergrundbeleuchtung
• Messung von Ableitströmen in elektrischen Anlagen nach VDE 0413-13 (EN61557-13)
• Messung von Schutzleiter- und Differenzströmen an elektrischen Geräten
entsprechend den Messgerätevorgaben der VDE 0413-16 (EN 61557-16)
• Datenloggerfunktion in Verbindung mit der APP HT Leakage
• Bluetooth-Verbindung für die Datenübertragung zu Mobilgeräten über die APP
HTLeakage
3. VORBEREITUNG FÜR DIE VERWENDUNG
3.1. VORBEREITENDE PRÜFUNG
Die gesamte Ausrüstung ist vor dem Versand mechanisch und elektrisch überprüft worden.
Es wurde dafür Sorge getragen, dass das Messgerät Sie unbeschädigt erreicht. Dennoch
ist es ratsam, einen Check durchzuführen, um einen möglichen Schaden zu entdecken,
der während des Transportes verursacht worden sein könnte. Sollten Sie Anomalien
feststellen, wenden Sie sich bitte sofort an die Speditionsfirma. Überprüfen Sie den Inhalt
der Verpackung, der in § 7.3.1 aufgeführt wird. Bei Diskrepanzen verständigen Sie den
Händler. Sollte es notwendig werden, das Gerät zurückzuschicken, bitte folgen Sie den
Anweisungen in § 8.
3.2. VERSORGUNG DES GERÄTES
Das Gerät wird von zwei Batterien vom Typ 1,5V AA LR06 versorgt, die im Liferumfang
enthalten sind. Die Batterie-Lebensdauer beträgt ungefähr 60 Stunden. Um zu vermeiden,
ihre Ladung zu beeinträchtigen, wurde die Batterie nicht ins Gerät eingesteckt. Zum

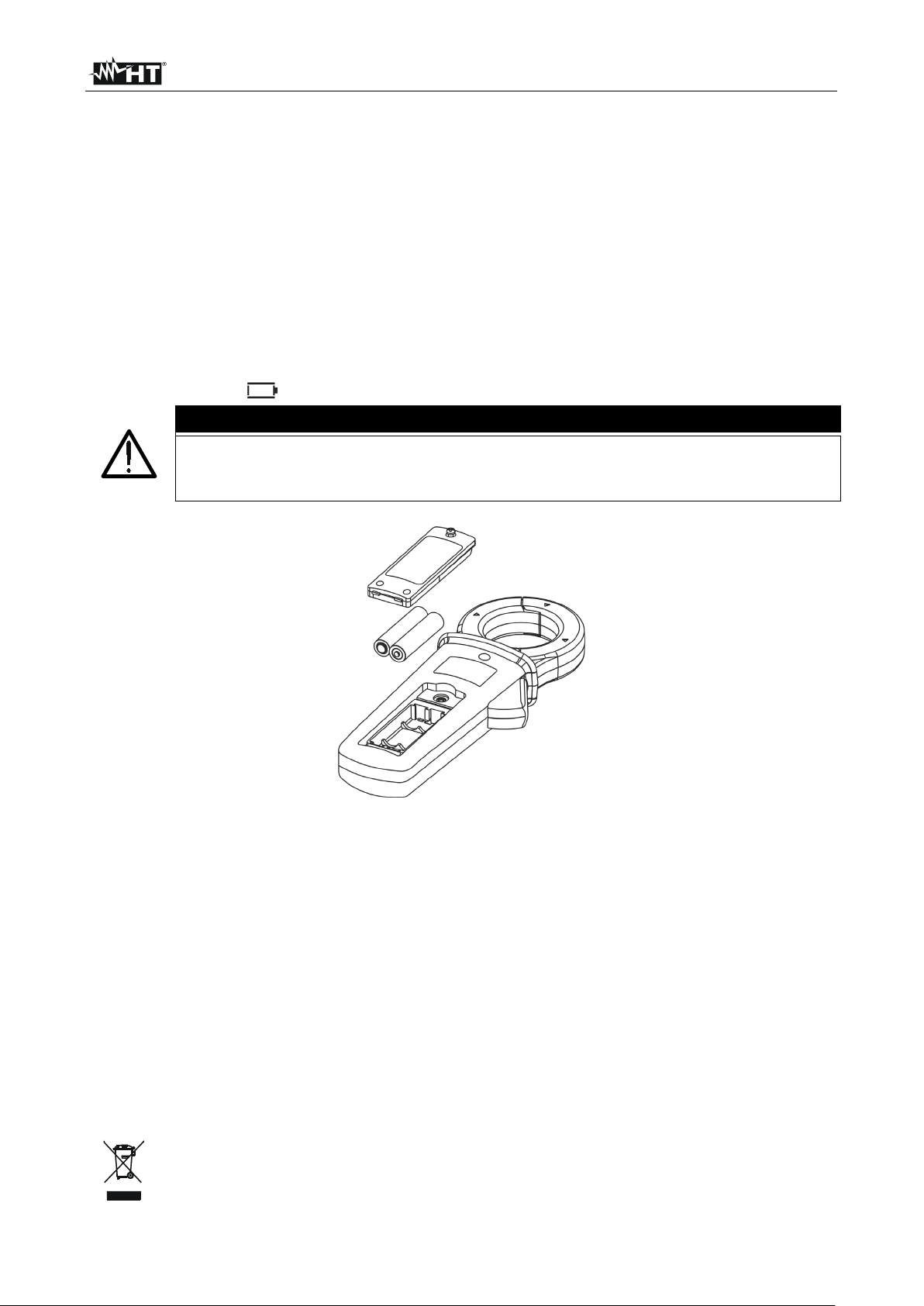

Einlegen der Batterie, folgen Sie den Anweisungen des §es 6.2. Das Symbol “ ”
erscheint, wenn die Batterie beinahe erschöpft ist. Falls die Batterie ersetzt werden muss,
folgen Sie den Anweisungen in § 6.2.
3.3. LAGERUNG
Um die Genauigkeit der Messungen, nach einer Zeit der Lagerung unter äußersten
Umgebungs-Bedingungen zu garantieren, warten Sie eine Zeit lang, damit das Gerät zu
den normalen Messbedingungen zurückkehrt (siehe § 7.2.1).
HT77C
DE - 5
LEGENDE:
/
LEGENDE:
4. NOMENKLATUR
4.1. GERÄTEBESCHREIBUNG
1. Zangenbacken
2. Power Leuchte mit weißem LED-Licht
3. Zangenöffner
4.
5. und Tas t e
6. HOLD/ MAX/ MIN Tast e
7. HFR Tiefpassfilter
8. RANGE (Messbereich )Tas te
9. LCD Displayanzeige
Abb. 1: Gerätebeschreibung
4.2. AUSRICHTUNGSMARKIERUNGEN UND HANDSCHUTZVORRICHTUNG
Tas te
Legen Sie den Leiter innerhalb der Zangenöffnung so gut wie möglich (siehe Abb. 2) in
den Kreuzungspunkt der gezeigten Markierungen, um die MessgerätegenauigkeitsSpezifikationen zu erreichen.
Halten Sie Ihre Hände immer unterhalb der Schutzvorrichtung, die sich in einer geeigneten
Stellung befindet, um den korrekten Sicherheitsabstand von eventuellen offen liegenden
leitfähigen Teilen zu gewährleisten (siehe Abb. 2)
1. Ausrichtungsmarkierungen
2. Leiter
3. Handschutzvorrichtung
Abb. 2: Ausrichtungsmarkierungen
HT77C
DE - 6
4.3. BESCHREIBUNG DER TASTEN UND DER FUNKTIONEN
4.3.1. / Taste
Ein kurzes Drücken der / Taste für ca. 2 Sekunden ermöglicht die Einschaltung der
Zange. Beim Einschalten wird im Display der Prozentsatz der Batterieladung angezeigt.
Ersetzen Sie die Batterie, wenn im Display % oder weniger erscheint (siehe Abs. 5.2). Zur
Ausschaltung der Zange, drücken und halten Sie die / Taste für ca. 3 Sekunden.
Drücken Sie bei eingeschaltetem Instrument die / Taste um die Hintergrund
beleuchtung des Displays zu aktivieren/deaktivieren.
4.3.2. HOLD/MAXMIN Taste
Durch Drücken der HOLD/MAXMIN Taste frieren Sie den angezeigten Wert im Display ein.
Nach Drücken dieser Taste erscheint die Meldung “HOLD” im Display
Drücken Sie auf die HOLD/MAX/MIN Taste für ca. 2 Sekunden, so wird die MAX/MIN
Funktion aktiviert. Durch nochmaliges Drücken der Taste können die MAX/MIN Werte
zyklisch abgerufen werden. Alle Werte werden fortlaufend aktualisiert auch, wenn nur
einer dieser Werte aktuell angezeigt wird. Im Display wird entsprechend „Max“ bzw.
„Min“ blinkend angezeigt oder "MAX MIN" zur gleichzeitigen Erkennung von MAX und MIN.
Beide Werte werden im Speicher festgehalten. Drücken Sie anhaltend auf die
HOLD/MAXMIN Taste für ca. 2 Sekunden, so wird die MAX/MIN Funktion deaktiviert.
4.3.3. RANGE Taste
Drücken Sie die RANGE Taste zur Aktivierung des manuellen Betriebsmodus und zur
Deaktivierung der Autorange-Funktion. Das Symbol “Auto” verschwindet von der oberen
linken Ecke des Displays. Drücken Sie die RANGE Taste, um den Messbereich zu ändern.
Dabei achten Sie auf die Bewegung des entsprechenden Dezimalpunktes. Im AutorangeBetrieb wählt das Gerät das best passende Verhältnis für die Messung aus. Wenn eine
Ablesung höher als der maximale messbare Wert ist, erscheint die Meldung “OL” im
Display. Drücken und halten Sie die RANGE Taste für ca. 2 Sekunden lang, um den
manuellen Betriebsmodus zu verlassen und den Autorange-Betrieb wieder herzustellen.
4.3.4. HFR Taste
Ein kurzes Drücken der HFR (High Frequency Rejection) Taste ermöglicht die
Aktivierung des Tiefpassfilters, der eine Grenzfrequenz von ca. 200Hz hat (Meldung „50-
60Hz“ auf dem Display) oder des Tiefpassfilters, der eine Grenzfrequenz von ca. 1kHz hat
(Meldung „1kHz“ auf dem Display) um die Oberwellen des Stromes nicht in die Messung
mit einfliessen zu lassen. Drücken Sie die HFR Taste um zum normalen Messmodus
zurückzukehren.
4.3.5. / Taste
Durch Drücken der / Taste können Sie die Bluetooth-Verbindung am Instrument
aktivieren/deaktivieren. In dieser Funktion ist es möglich, das Instrument über die
HTLeakage APP mit einem externen Mobilgerät zu verbinden (siehe § 5.3) und die
Messdaten online zu übertragen und zu sichten.
Durch Drücken der / Taste für ca. 2 Sekunden können Sie die Leuchte mit weißem
LED-Licht aktivieren/deaktivieren (siehe Abb. 1 – Teil 2)
4.3.6. Deaktivierung der Auto Power Off Funktion
Zur Deaktivierung der automatischen Ausschaltung, gehen Sie wie folgt vor:
Schalten Sie das Gerät aus (OFF)
HT77C
DE - 7
WARNUNG
Setzen Sie den Leiter ins Zentrum der Zangenöffnung, damit Sie ein
Ausrichtungsmarkierungen Bezug nehmen (siehe § 4.2).
Drücken und halten Sie die HFR Taste und schalten Sie das Gerät durch Drücken der
/ Taste ein. Die Meldung "AoFF" erscheint für einen Moment und das Symbol
“APO” verschwindet im Display.
Schalten Sie das Gerät aus und wieder ein, um die Funktion wieder zu aktivieren
5. ANWEISUNGEN ZUM GEBRAUCH
5.1. AC STROMMESSUNG
genaueres Ergebnis von der Messung erhalten. Auf die vorhandenen
Richtig Falsch
Abb. 3: Verwendung der Zange für Wechselstrommessung
1. Schalten Sie die Zange durch Drücken der / Taste ein.
2. Öffnen Sie die Zangenbacken und setzen Sie den Leiter ins Zentrum (siehe Abb. 3 –
linke Teil). der beiden Zangenbacken. Der Stromwert wird im Display angezeigt
3. Für die HOLD, MAX/MIN, HFR und RANGE Funktion verweisen wir auf § 4.3
4. Für Verwendung des Instrument mit der HTLeakage -APP verweisen wir auf § 5.3
HT77C
DE - 8
WARNUNG
Setzen Sie den/die Leiter ins Zentrum der beiden Zangenbacken, damit Sie
Auf die vorhandenen
Ausrichtungsmarkierungen bitte Bezug nehmen (siehe 4.2).
direkten
direkten
5.2. AC LECKSTROMMESSUNG
ein genaues Messergebnis erhalten.
Abb. 4: Leckstrommessung mit der direkten
Methode (Schutzleiter)
Abb. 6: Messung Leckstrom mit der direkten
Methode ( Schutzleiter)
Messung des Leckstroms mit direkter Methode
Abb. 5: Leckstrommessung mit der in
Methode ( Differenzstrom)
Abb. 7: Messung Leckstrom mit der in
Methode (Differenzstrom)
1. Schalten Sie die Zange durch Drücken der / Taste ein.
2. Öffnen Sie die Zangenbacken und schließen Sie die Zange an, wie in Abb. 4 und Abb.
6 gezeigt. Der Wert des Leckstroms wird im Display angezeigt
3. Für die HOLD, MAX/MIN, HFR und RANGE Funktion beziehen Sie sich bitte auf § 4.3
4. Für die Verwendung des Instrument mit der HTLeakage -APP siehe § 5.3
Messung des Leckstroms mit Indirekter Methode
1. Schalten Sie die Zange durch Drücken der / Taste ein.
2. Öffnen Sie die Zangenbacken und schließen Sie die Zange an, wie in Abb. 5 und Abb.
7 gezeigt. Der Wert des Leckstroms wird im Display angezeigt
3. Für die HOLD, MAX/MIN, HFR und RANGE Funktion beziehen Sie sich bitte auf § 4.3
4. Für die Verwendung des Instrumentes mit der HTLeakage -APP siehe § 5.3.
HT77C
DE - 9
HTLeakage APP
5.3. BLUETOOTH-VERBINDUNG MIT HTLEAKAGE APP
Das Instrument ist mit der integrierten Bluetooth BLE 4.0-Funktion ausgestattet, die eine
drahtlose Verbindung zu mobilen Geräten (Tablets/Smartphones) über die HTLeakageAPP ermöglicht, für Android- und iOS-Systeme mit den folgenden QR-Codes:
Die HTLeakage APP ermöglicht die folgenden Funktionen:
Echtzeitvisualisierung der Daten auf dem Display des Mobilgeräts
Aktivierung der Datenlogger Funktion für die Aufzeichnung mit programmierbareren
Grafische Trendanzeige auf Mobilgeräten
Speichern der Aufzeichnung im CSV-Format
Teilen per E-Mail und / oder über soziale Netzwerke
Abb. 8: Verbindung das Instrument zu mobilen Geräten
Messintervallen von 1s bis 5min
HT77C
DE - 10
WARNUNG
Nur Fachleute oder ausgebildete Techniker sollten dieses Verfahren
Entfernen Sie alle zu messende Leiter aus den
Zangenbacken, bevor die Batterien gewechselt werden.
ymbol zeigt an, dass das Gerät und die einzelnen
6. WARTUNG UND PFLEGE
6.1. ALLGEMEINE INFORMATIONEN
1. Das Gerät, das Sie gekauft haben, ist ein Präzisionsinstrument. Überschreiten Sie
niemals die technischen Grenzwerte in dieser Bedienungsanleitung bei der Messung
oder bei der Lagerung, um mögliche Beschädigungen oder Gefahren zu vermeiden.
2. Benutzen Sie das Gerät nicht in Umgebungen mit hohem Luftfeuchtigkeitspegel oder
hohen Temperaturen. Setzen Sie es nicht direktem Sonnenlicht aus.
3. Schalten Sie das Gerät nach Gebrauch wieder aus. Falls das Gerät für eine längere
Zeit nicht benutzt werden wird, entfernen Sie die Batterie, um Flüssigkeitslecks zu
vermeiden, die die innere Schaltkreise des Gerätes beschädigen könnten.
6.2. BATTERIEWECHSEL
Wenn im Display “ ” erscheint, muss die Batterie gewechselt werden.
durchführen.
Abb. 9: Batteriewechsel
1. Schalten Sie die Zange aus
2. Entfernen Sie den zu messenden Leiter aus den Zangenbacken
3. Schrauben Sie das Batteriefach auf und entfernen Sie den Deckel
4. Entfernen Sie die Batterien aus dem Batteriefach
5. Legen Sie zwei neue Batterien in das Batteriefach. Achten Sie dabei auf die richtige
Polarität.
6. Setzen Sie das Batteriefach wieder auf und schrauben Sie es fest.
7. Entsorgen Sie die gebrauchten Batterien umweltgerecht. Verwenden Sie dabei die
geeigneten Behälter zur Entsorgung.
6.3. REINIGUNG
Zum Reinigen des Gerätes kann ein weiches trockenes Tuch verwendet werden.
Benutzen Sie keine feuchten Tücher, Lösungsmittel oder Wasser, usw.
6.4. LEBENSENDE
WARNUNG: Dieses S
Zubehörteile fachgemäß und getrennt voneinander entsorgt werden müssen.
HT77C
DE - 11
Genauigkeit
(30Hz ÷ 50Hz)
Genauigkeit
(51 ÷ 60Hz)
Genauigkeit
(61Hz ÷ 1kHz)
6mA (*)
0.001mA
6A
0.001A
60A
0.01A
Genauigkeit
(30Hz ÷ 50Hz)
Genauigkeit
(51 ÷ 60Hz)
6mA (*)
0.001mA
6A
0.001A
60A
0.01A
Genauigkeit
(30Hz ÷ 50Hz)
Genauigkeit
(51 ÷ 60Hz)
Genauigkeit
(61 ÷ 1kHz)
6mA (*)
0.001mA
6A
0.001A
60A
0.01A
7. TECHNISCHE DATEN
7.1. TECHNISCHE EIGENSCHAFTEN
Genauigkeit angegeben als ±[%Anzeige + (Ziffer* Auflösung)] bei 23°C±5°C, <80%RH
AC TRMS Strom
Messbereich Auflösung
60mA 0.01mA
600mA 0.1mA
± (2.0%Anz.+ 5Ziff) (**)
± (2.0%Anz+5Ziff) (***)
± (1.0%Anz.+ 5Ziff)
± (2.0%Anz.+ 5Ziff) ± (2.0%Anz.+5Ziff)
(*) Mindestwert 10 A ; (**) Frequenzgang: 15Hz bis 50Hz;. Für Frequenz <30Hz 3%rdg hinzufügen
(***) Frequenzgang: 60Hz bei 10 kHz. Für Frequenz >1kHz 0,5%rdg zur Genauigkeit hinzufügen
Die Genauigkeit ist für sinusförmige Wellenformen angegeben
Überlastschutz: 60A AC
Fehler aufgrund nicht mittiger Position des Kabels in der Mitte der Backen: ±1%rdg
Zusätzlicher Fehler aufgrund des Crest-Faktors (CF) von nicht-sinusförmigen Signalen:
C.F: 1.0 …2.0 1.0%rdg hinzufügen
C.F: 2.0… 2.5 2.5%rdg Hinzufügen
C.F: 2.5… 3.0 4.0%rdg hinzufügen
Max. Crestfaktor: 3,0 bis zu 3000dgt ; 2,0 bei 3000 …4500dgt; 1,5 bei 4500 ….6000dgt
AC TRMS Wechselstrom mit Tiefpassfilter 50-60Hz
Messbereich Auflösung
60mA 0.01mA
600mA 0.1mA
± (2.0%Anzeige+5Ziff) (**)
±(1.0%Anzeige+5Ziff)
± (2.0%Anzeige+5Ziff)
*) Mindestwert 10 µA ; (**) Frequenzgang: 15Hz bis 50Hz;. Für Frequenzen <30Hz 3%rdg hinzufügen
Fehler aufgrund nicht mittiger Position des Kabels in der Mitte der Backen: ±1%rdg
Grenzfrequenz: ca. 200Hz
Überlastschutz: 60A AC
AC TRMS Wechselstrom mit Tiefpassfilter 1kHz
Messbereich Auflösung
60mA 0.01mA
600mA 0.1mA
± (2.0%Anz+5Ziff) (**)
± (1.0%Anz+5Ziff) ± (2.5%Anz+5Ziff)
± (2.0%Anz+5Ziff)
(*) Mindestwert 10 µA ; (**) Frequenzgang: 15Hz bis 50Hz;. Für Frequenzen <30Hz 3%rdg hinzufügen
Fehler aufgrund nicht mittiger Position des Kabels in der Mitte der Backen: ±1%rdg
Grenzfrequenz: ca. 1kHz
Überlastschutz: 60A AC
HT77C
DE - 12
Externes Magnetfeld mit einer
gemäß IEC61000-4-8
Oberflächenstrom durch
Gleichtaktspannung
7.1.1. Technische Eigenschaften (Normen)
Die Stromzange entspricht den Anforderungen zur Messung von Ableitströmen in
elektrischen Anlagen nach VDE 0413-13, IEC/EN61557-13 sowie zur Schutzleiter- und
Differenzstrommessung an Geräten nach DIN VDE 0701-0702. Der Filter entspricht den
Anforderungen nach VDE 0413-16, IEC/EN 61557-16.
Referenz: IEC/EN61557-13, Klasse 2, ≤30A/m @ In: 3.5mA ÷ 600mA, Fn: 40Hz ÷ 1kHz
HINWEIS1 Maßnahmen gemäß IEC/EN61557-13 Fügen Sie die folgenden Bedingungen hinzu zu den
allgemeinen Spezifikationen
HINWEIS2 Bedingungen sind gültig für die Bereiche 6mA, 60mA und 600mA
Eigenunsicherheit oder
Parameter die die
Messgenauigkeit beeinflussen
Lage des zu messenden Leiters E1 ± 1%Anzeige
Versorgungsspannung E2 Keine zusätzlichen Fehler
Temperatur E3 0.1 x (Genauigkeit) /°C (<18°C oder >28°C)
Nicht-sinusförmige Signale E9 Keine zusätzlichen Fehler
Frequenz von 15 Hz bis 400 Hz
Laststrom E12 addiere Fehler ±6µA für 1A (Laden Strom)
Frequenz E14 Keine zusätzlichen Fehler
Reproduzierbarkeit E15 Keine zusätzlichen Fehler
Code
Bezeichnung
E11 addiere Fehler ±10µA für 1µT (Magnetfeld)
E13 Keine zusätzlichen Fehler
Zusätzliche Spezifikation
7.1.2. Elektrische Eigenschaften
Konversion: TRMS
Abtastfrequenz: 5 mal pro Sekunde
Temperatur-Koeffizient: 0.1x(Genauigkeit)/°C,<18°C oder >28°C
7.1.3. Normen
Sicherheit: IEC/EN61010-1, IEC/EN61010-2-032
EMC: IEC/EN61326-1
Anwendung: VDE 0413-13, IEC/EN61557-13,Klasse 2
VDE 0413-16, IEC/EN 61557-16
Isolation: doppelte Isolation
Verschmutzungsgrad: 2
Überspannungskategorie: CAT III 600V
7.1.4. Allgemeine Eigenschaften
Mechanische Eigenschaften
Abmessungen (L x B x H): 230 x 100 x 24mm
Gewicht (inklusive Batterie): 500g
Max Kabeldurchmesser: 40mm
Mechanischer Schutz: IP20
Stromversorgung
Batterietyp: 2x1.5V Batterien typ AA LR06
Batteriewarnanzeige: Im Display erscheint das Symbol “ ”
Batterie-Betriebsdauer: ca. 60 Stunden
HT77C
DE - 13
Auto Power OFF: Nach 20 Minuten
Kommunikationsschnittstelle
Bluetooth: BLE 4.0 (max. Entfernung 10m)
Einsatz in Verbindung mit der
APP HT Leackage
Anzeige
Eigenschaften: 4 stelliges LCD mit maximaler Anzeige
von 6000 Punkten plus Dezimalzeichen
und Hintergrundbeleuchtung
Anzeige außerhalb des Bereichs: Im Display erscheint das Symbol „OL“
7.2. UMWELTBEDINGUNGEN
7.2.1. Klimabedingungen für den Gebrauch
Bezugstemperatur: 23°C ± 5°C
Betriebstemperatur: -10°C ÷ 30°C (RH ≤ 80%)
30°C ÷ 40°C (RH ≤ 75%)
40°C ÷ 50°C (RH ≤ 45%)
Zulässige Betriebs-Luftfeuchtigkeit: <80%RH
Lagertemperatur: -20°C ÷ 60°C
Lager-Luftfeuchtigkeit: <80%RH
Maximale Höhe: 2000m
Schwingungen: gemäß MIL-PRF-28800F Klasse 2
Dieses Produkt ist konform im Sinne der Niederspannungsrichtlinie 2014/35/EU,
(LVD) und der EMV Richtlinie 2014/30/EU
Dieses Produkt ist konform im Sinne der Richtlinie 2011/65/EU (RoHS) und der
Richtlinie 2012/19/EU (WEEE)
7.3. ZUBEHÖR
7.3.1. Standard-Lieferumfang
• Schutztasche
• Batterien
• Bedienungsanleitung
HT77C
DE - 14
8. SERVICE
8.1. GARANTIEBEDINGUNGEN
Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler,
entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist
behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu
ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch
einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,
bei dem Sie das Gerät gekauft haben. Vergessen Sie nicht, einen Bericht über die Gründe
für das Einschicken beizulegen (erkannte Mängel). Verwenden Sie nur die
Originalverpackung. Alle Schäden beim Versand, die auf Nichtverwendung der
Originalverpackung zurückzuführen sind, hat auf jeden Fall der Kunde zu tragen. Der
Hersteller übernimmt keine Haftung für Personen- oder Sachschäden.
Von der Garantie ausgenommen sind:
• Reparatur und/oder Ersatz von Zubehör und Batterie (nicht durch die Garantie gedeckt)
• Reparaturen, die aufgrund unsachgemäßer Verwendung oder durch unsachgemäße
Kombination mit inkompatiblen Zubehörteilen oder Geräten erforderlich werden.
• Reparaturen, die aufgrund von Beschädigungen durch ungeeignete
Transportverpackung erforderlich werden.
• Reparaturen, die aufgrund von vorhergegangenen Reparaturversuchen durch
ungeschulte oder nicht autorisierte Personen erforderlich werden.
• Geräte, die modifiziert wurden, ohne dass das ausdrückliche Einverständnis des
Herstellers dafür vorlag.
• Gebrauch, der den Eigenschaften des Gerätes und den Bedienungsanleitungen nicht
entspricht.
Der Inhalt dieser Bedienungsanleitung darf ohne das Einverständnis des Herstellers in
keiner Form reproduziert werden
Unsere Produkte sind patentiert und unsere Warenzeichen eingetragen. Wir
behalten uns das Recht vor, Spezifikationen und Preise aufgrund eventuell
notwendiger technischer Verbesserungen oder Entwicklungen zu ändern.
8.2. SERVICE
Für den Fall, dass das Gerät nicht korrekt funktioniert, stellen Sie vor der
Kontaktaufnahme mit Ihrem Händler sicher, dass die Batterie und die Kabel korrekt
eingesetzt sind und funktionieren, und sie ersetzen, wenn nötig. Stellen Sie sicher, dass
Ihre Betriebsabläufe der in dieser Betriebsanleitung beschriebenen Vorgehensweise
entsprechen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch
einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung,
bei dem Sie das Gerät gekauft haben. Transportkosten werden vom Kunden getragen.
Vergessen Sie nicht, einen Bericht über die Gründe für das Einschicken beizulegen
(erkannte Mängel). Verwenden Sie nur die Originalverpackung. Alle Schäden beim
Versand, die auf Nichtverwendung der Originalverpackung zurückzuführen sind, hat auf
jeden Fall der Kunde zu tragen. Der Hersteller übernimmt keine Haftung für Personenoder Sachschäden.
Loading...
