400 Serie

Bedienungsanleitung

Iso410 - Speed418 - Combi419 - Combi420

Prüf- und Messgeräte für die VDE0100 /VDE0105

 Copyright HT 2007 Ausgabe DE 05/2009HT

Inhaltsverzeichnis:

1. SICHERHEITSVORKEHRUNGEN UND ARBEITSANWEISUNGEN .......................... 3

1.1. Bitte vor Gebrauch beachten...................................................................................... 3

1.2. Während der Verwendung.......................................................................................... 4

1.3. Nach dem Gebrauch .................................................................................................. 4

1.4. Überspannungskategorien - Definitionen.................................................................... 5

2. ALLGEMEINE BESCHREIBUNG................................................................................. 6

2.1. Einführung.................................................................................................................. 6

2.2. Messbetrieb................................................................................................................ 6

3. VORBEREITUNG ZUM GEBRAUCH .......................................................................... 7

3.1. Überprüfung vor dem Erstgebrauch ........................................................................... 7

3.2. Stromversorgung des Geräts ..................................................................................... 7

3.3. Kalibrierung................................................................................................................ 7

3.4. Lagerung.................................................................................................................... 7

4. ANWEISUNGEN ZUM GEBRAUCH ............................................................................ 8

4.1. Beschreibung des Geräts........................................................................................... 8

4.2. Hintergrundbeleuchtung ............................................................................................. 8

4.3. Tastenbelegung.......................................................................................................... 9

4.4. LCD-Anzeige.............................................................................................................. 9

4.5. Startbildschirm ........................................................................................................... 9

5. HAUPTMENÜ ............................................................................................................ 10

5.1. AUTO ÷ PWR........................................................................................................... 10

5.2. SET – Geräteeinstellungen ...................................................................................... 10

5.2.1. Language (Sprache) .............................................................................................. 10

5.2.2. Automatische Abschaltung..................................................................................... 11

5.2.3. Nennspannung ...................................................................................................... 11

5.2.4. Frequenz................................................................................................................ 11

5.2.5. Netzsystem............................................................................................................ 11

5.3. MEM......................................................................................................................... 11

6. PRÜFEN ELEKTRISCHER ANLAGEN...................................................................... 12

6.1. AUTO ....................................................................................................................... 12

6.1.1. Fehlerbehaftete Ergebnisse................................................................................... 14

6.2. LOWOHM: Niederohmmessung/ Durchgangsprüfung mit 200mA ........................... 16

6.2.1. CAL Modus............................................................................................................ 19

6.2.2. Fehlerbehaftete Ergebnisse................................................................................... 20

6.3. MΩ Isolationswiderstand mit 50, 100, 250, 500, 1000 V .................................. 22

6.3.1. Fehlerbehaftete Ergebnisse................................................................................... 25

6.4. RCD: pulsstrom- und wechselstromsensitive RCD (Typ A und AC) ......................... 26

6.4.1. AUTO-Modus......................................................................................................... 28

6.4.2. x½-Modus.............................................................................................................. 29

6.4.3. x1, x2, x5 Modus.................................................................................................... 30

6.4.4.

Modus ............................................................................................................... 31

6.4.5. RA-Modus.............................................................................................................. 32

6.4.6. Fehlerbehaftete Ergebnisse................................................................................... 33

6.5. LOOP: Netzimpedanz ZPP, ZPN, SchleifenImpedanz Zpe, Kurzschlussstrom Ik ..37

6.5.1. P-N-Modus (Netzimpedanz Zpn)............................................................................ 39

6.5.2. P-P-Modus ( Netzimpedanz Zpp)........................................................................... 40

6.5.3. P-PE-Modus in TT- oder TN-Systemen (Schleifenimpedanz Zpe) ......................... 41

6.5.4. P-PE-Modus in IT-Systemen.................................................................................. 42

6.5.5. Fehlerbehaftete Ergebnisse................................................................................... 42

6.6. RA 15 mA: Schleifenwiderstand Zpe ohne RCD Auslösung..................................... 45

 Copyright HT 2007 Ausgabe DE 05/2009HT

400 Series

6.6.1. Fehlerbehaftete Ergebnisse................................................................................... 47

6.7. 123: Messung der Drehfeldrichtung......................................................................... 50

6.7.1. Fehlerbehaftete Ergebnisse................................................................................... 53

7. ZUSATZ-MESSUNGEN............................................................................................. 54

7.1. AUX: Echtzeitmessung von Umweltparametern mittels externer Mess-Sonden....... 54

7.1.1. dB-Modus ( Schallpegel)........................................................................................ 55

7.1.2. Luft, RH, TMP °F, TMP °C, Lux Modus.................................................................. 56

7.1.3. Fehlerbehaftete Ergebnisse................................................................................... 56

7.2. LEAK: Echtzeitmessung eines Leckstroms mit externer Stromzange ...................... 57

7.2.1. Fehlerbehaftete Ergebnisse................................................................................... 58

8. NETZ- UND LEISTUNGSANALYSE .......................................................................... 59

8.1. PWR: Netz- und Leistungsanalyse, Echtzeitmessung............................................. 59

8.1.1. PAR Modus............................................................................................................ 60

8.1.2. HRM V und HRM I Modus...................................................................................... 60

9. SPEICHER................................................................................................................. 61

9.1. Speicherung von Messwerten .................................................................................. 61

9.1.1. Fehlerbehaftete Ergebnisse................................................................................... 61

9.2. Verwaltung gespeicherter Daten .............................................................................. 62

9.2.1. Wiederaufrufen einer Messung.............................................................................. 62

9.2.2. Löschen der letzten oder aller Messungen............................................................. 63

9.2.3. Fehlerbehaftete Ergebnisse................................................................................... 63

10. VERBINDUNG ZUM PC ( MESSWERTE HERUNTERLADEN) ............................... 64

11. WARTUNG ................................................................................................................ 65

11.1. Allgemeines.............................................................................................................. 65

11.2. Batteriewechsel........................................................................................................ 65

11.3. Reinigung................................................................................................................. 65

11.4. Entsorgung............................................................................................................... 65

12. SPEZIFIKATIONEN ................................................................................................... 66

12.1. Technische Daten .................................................................................................... 66

12.2. Sicherheitsstandards................................................................................................ 70

12.2.1. Allgemein............................................................................................................... 70

12.2.2. Referenzen zu den Vorschriften, Normen .............................................................. 70

12.2.3. AUX ....................................................................................................................... 70

12.2.4. Allgemeine Spezifikationen.................................................................................... 70

12.3. Umgebgung.............................................................................................................. 70

12.3.1. Umgebungsbedingungen....................................................................................... 70

12.3.2. EMV und LVD........................................................................................................ 70

12.4. Lieferumfang ............................................................................................................ 71

12.5. Optionales Zubehör:................................................................................................. 71

13. SERVICE ................................................................................................................... 72

13.1. Garantiebedingungen............................................................................................... 72

13.2. Kundendienst ........................................................................................................... 72

14. PRAKTISCHE RATSCHLÄGE ZU DEN VDE MESSUNGEN .................................... 73

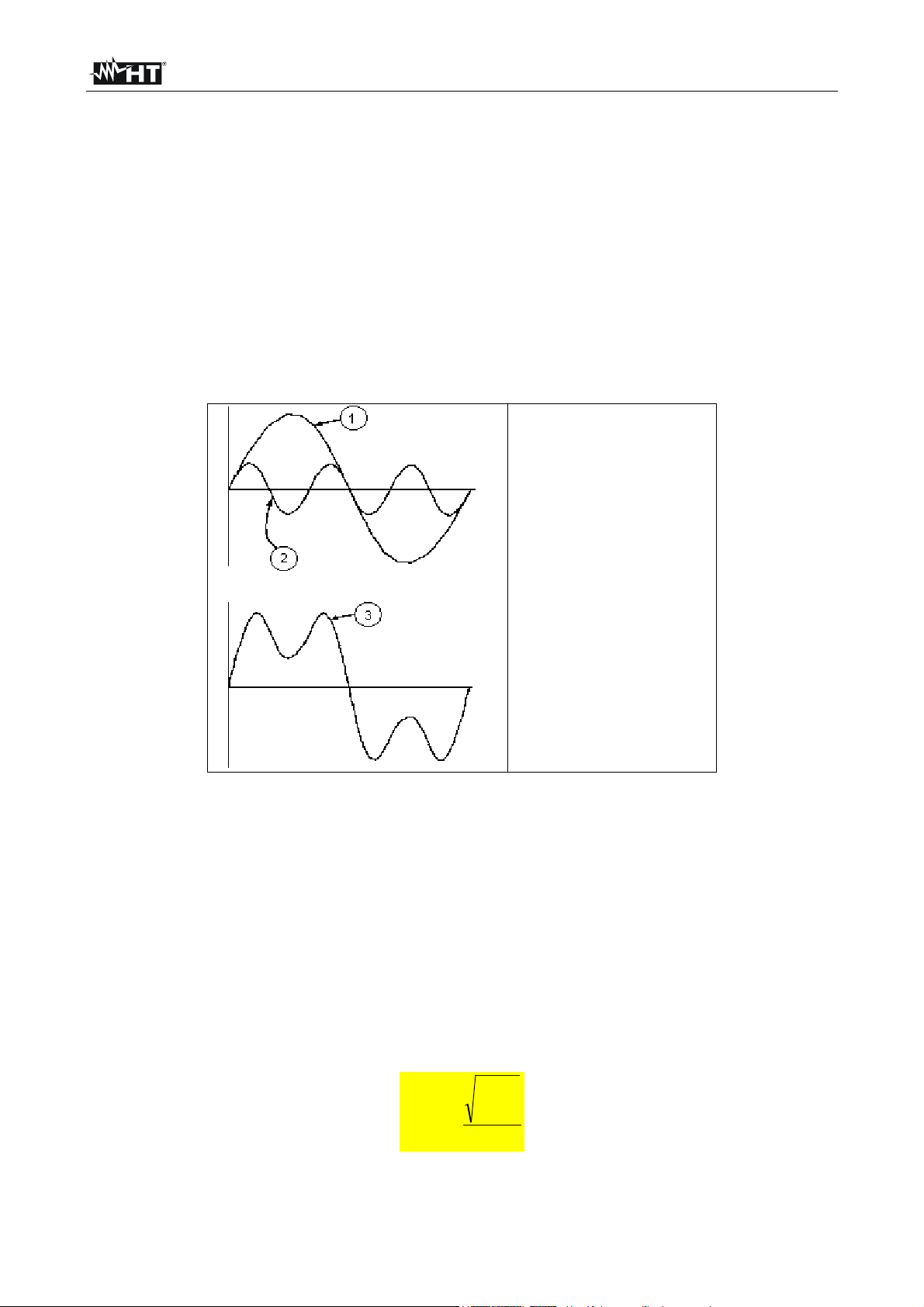

14.1. Oberwellen ( Harmonsiche) Spannung und STROM................................................ 76

14.1.1. Theorie .................................................................................................................. 76

14.1.2. Grenzwerte für Harmonische ................................................................................ 77

14.1.3. Herkunft der Oberschwingungen ........................................................................... 77

14.1.4. Konsequenzen aus dem Vorhandensein von Harmonischen ................................ 78

14.2. Definition der Leistung und des Leistungsfaktors ..................................................... 79

DE - 2

400 Series

1. SICHERHEITSVORKEHRUNGEN UND ARBEITSANWEISUNGEN

Dieses Messgerät wurde in Übereinstimmung mit den Richtlinien EN61557 und EN61010 über elektronische Messgeräte konstruiert. Beachten Sie bitte vor und während des Messvorgangs die untenstehende Anweisungen sorgfältig:

• Führen Sie keine Spannungs- oder Strommessungen in feuchten Umgebungen durch.

• Führen Sie keine Messungen in der Nähe explosiver Gase, Materialien oder

Brennstoffe sowie in staubiger Umgebung durch.

• Vermeiden Sie die Berührung der zu prüfenden Anlage, wenn Sie keine Messung

ausführen.

• Berühren Sie keine blanken Metallteile, unbenutzten Messanschlüsse, Schaltungen etc.

• Führen Sie keine Messungen aus, wenn Sie Unregelmäßigkeiten wie Deformationen,

Bruchstellen, austretende Substanzen, Display ohne Anzeige etc. am Messgerät feststellen.

• Seien Sie wegen der Gefahr von Stromschlägen bei Spannungsmessungen über 25 V

in speziellen Umgebungen (Gebäudehöfe, Schwimmbecken ...) und über 50 V in normalen Umgebungen besonders aufmerksam.

• Benutzen Sie nur Original HT Zubehör

In diesem Handbuch werden folgende Symbole verwendet

Warnung: Beachten Sie die in diesem Handbuch gegebenen Anweisungen; unsachgemäßer Gebrauch kann das Instrument bzw. seine Teile beschädigen oder dessen Anwender gefährden.

DC oder AC Spannung oder Strom

Pulsierende Gleichspannung oder pulsierender Strom

1.1. BITTE VOR GEBRAUCH BEACHTEN

• Dieses Messgerät ist zum Gebrauch in den in Abschnitt 12 dargestellten

Umgebungsbedingungen bestimmt. Nicht unter anderen Umgebungsbedingungen benutzen.

• Dieses Gerät kann zur Messung und Überprüfung der Sicherheit elektrischer Systeme

verwendet werden. Nicht in Systemen benutzen, in denen die in Abschnitt 12 beschriebenen Grenzwerte überschritten werden.

• Wir empfehlen Ihnen die Beachtung der üblichen Sicherheitsregeln: zu Ihrem Schutz

gegen gefährliche Stromeinwirkung, zum Schutz des Messgeräts ’gegen unsachgemäßen Gebrauch.

• Nur die mit dem Gerät gelieferten Zubehörteile garantieren die Erfüllung der geltenden

Sicherheitsstandards. Diese müssen in einem guten Zustand sein und falls nötig durch identische ersetzt werden.

• Überprüfen Sie, ob die Batterien richtig eingesetzt wurden.

• Überprüfen Sie vor dem Verbinden der Messkabel mit der zu prüfenden Schaltung, ob

die gewünschte Gerätefunktion eingestellt wurde.

DE - 3

400 Series

1.2. WÄHREND DER VERWENDUNG

Wir empfehlen Ihnen, die folgenden Empfehlungen und Anweisungen sorgfältig durchzulesen:

WARNUNG

Die Missachtung der hier gegebenen Warnungen und Anweisungen kann das Instrument bzw. seine Teile beschädigen oder dessen Anwender gefährden.

• Trennen Sie die Messkabel von der zu testenden Schaltung, bevor Sie zwischen den

Messfunktionen umschalten.

• Berühren Sie niemals ein Messkabel, auch kein unbenutztes, so lange das Messgerät

mit der zu prüfenden Anlage verbunden ist.

• Vermeiden Sie Widerstandsmessungen durch Anlegen externer Spannungen. Obwohl

das Messgerät dagegen geschützt ist, kann es durch Überspannung beschädigt werden.

• Platzieren Sie bei Strommessungen die Zangenbacken der Stromzange in größt-

möglicher Entfernung von nicht in die Messung einbezogenen stromführenden Leitern, denn deren Magnetfeld kann das Messergebnis beeinflussen.

• Platzieren Sie bei Strommessung den stromführenden Leiter so gut wie möglich in die

Mitte der Zangenbacken um die Genauigkeit zu optimieren.

• Wenn bei einer Spannungs- oder Strommessung etc. der Messwert der zu messenden

Größe unverändert bleibt, muss die Funktion STOP überprüft und gegebenenfalls deaktiviert werden.

WARNUNG

Das Symbol zeigt den Ladezustand der Batterien an. Fünf Streifen neben dem Batteriesymbol bedeuten volle Ladung der Batterie; ein Absinken der Anzahl der Streifen auf " " zeigt an, dass die Batterien nahezu leer sind. Unterbrechen Sie in diesem Fall die Messungen und ersetzen Sie die Batterien entsprechend den Anweisungen in Abschnitt

11.2.

Das Gerät ist auch ohne Batterien in der Lage, die bereits

abgespeicherten Messdaten zu behalten.

1.3. NACH DEM GEBRAUCH

Nach Abschluss der Messungen bitte das Messgerät ausschalten, indem Sie die Taste ON/OFF einige Sekunden lang gedrückt halten. Haben Sie das Messgerät längere Zeit nicht benutzt, so ersetzen Sie die Batterien und befolgen Sie die Angaben in Abschnitt 3.4.

DE - 4

400 Series

1.4. ÜBERSPANNUNGSKATEGORIEN - DEFINITIONEN

Die Norm EN61010-1 (Sicherheitsanforderungen für elektrische Mess-, Steuer-, Regelund Laborgeräte, Teil 1: Allgemeine Anforderungen) definiert, was eine Messkategorie (üblicherweise Überspannungskategorie genannt) bedeutet. Unter Absatz 6.7.4: Messung von Stromkreisen, steht:

Stromkreise werden in die folgenden Messkategorien unterteilt:

•

Messkategorie IV steht für Messungen, die an der Einspeisung einer Niederspannungsinstallation vorgenommen werden.

Beispiele hierfür sind elektrische Messgeräte und Messungen an primären Schutzeinrichtungen gegen Überstrom

•

Messkategorie III steht für Messungen, die an Gebäudeinstallationen durchgeführt werden

Beispiele sind Messungen an Verteilern, Unterbrecherschaltern, Verkabelungen einschließlich Leitungen, Stromschienen, Anschlusskästen, Schaltern, Steckdosen in festen Installationen und Geräte für den industriellen Einsatz sowie einige andere Geräte wie z.B. stationäre Motoren mit permanentem Anschluss an feste Installationen

•

Messkategorie II steht für Messungen an Stromkreisen, die direkt an

Niederspannungsinstallationen angeschlossen sind.

Beispiele hierfür sind Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen Geräten

•

Messkategorie I steht für Messungen, die an Stromkreisen durchgeführt werden,

die nicht direkt an das Hauptnetz angeschlossen sind

Beispiele hierfür sind Messungen an Stromkreisen, die nicht vom Hauptnetz abzweigen bzw. speziell (intern) abgesicherte, vom Hauptnetz abzweigende Stromkreise. Im zweiten Fall sind die Transienten-Belastungen variabel; aus diesem Grund erfordert die Norm, dass die Transientenfestigkeit des Geräts dem Benutzer bekannt sein muss

DE - 5

400 Series

2. ALLGEMEINE BESCHREIBUNG

2.1. EINFÜHRUNG

Unter der Voraussetzung, das es entsprechend den in diesem Handbuch gegebenen Anweisungen betrieben wird, garantiert Ihnen dieses Gerät genaue und verlässliche Messungen. Dieses Handbuch gilt für folgende Geräte: Iso410 - Speed418 - Combi419 Combi420 Die unterschiedlichen Eigenschaften der einzelnen Modelle sind in der nachstehenden Tabelle beschrieben:

Funktion Iso410 Speed418 Combi419 Combi420

AUTO Messung LOWΩ ( Niederohm)  MΩ ( Isolation)  RCD und Ra 15mA ( ohne Auslösung) LOOP (Impedanz und Ik) 123 ( Drehfeldrichtung) AUX -Eingang LEAKAGE ( Leckstrom) POWER ( Leistung, Oberwellen)

           

     



 



Tab. 1: Eigenschaften der Modelle der 400er Reihe

2.2. MESSBETRIEB

Das Gerät kann folgende Messungen ausführen (je nach den in der obenstehenden Tabelle beschriebenen Merkmalen):

• AUTO Messung, bei der automatisch die folgende Testsequenz durchgeführt

wird: Gesamt-Erdungswiderstand über Steckdose, Auslösezeit des RCD Schutzschalters, Isolationswiderstand zwischen Phase und Erde.

• LOWΩΩΩΩ Niederohmessung an Schutzleitern und Potentialausgleichsleitern mit

Messströmen über 200 mA DC

• MΩΩΩΩ Messung des Isolationswiderstands mit Prüfspannungen von 50 V,

100 V, 250 V, 500 V oder 1000 V DC.

• RCD Messung folgender Parameter von pulsstrom-sensitiven (

) und wechselstromsensitiven ( ) Universal- und/oder selektiven RCDSchutzschaltern: Auslösezeit, Auslösestrom, Berührungsspannung (Ut), Gesamt-Erdungswiderstand (Ra).

• LOOP Messung der Netzimpedanz und Schleifen-Impedanz mit Berechnung

des voraussichtlichen Kurzschlußstromes Ik.

• Ra 15mA

Messung des Schleifenwiderstandes mit 15 mA ohne Auslösen des

RCD-Schutzschalters’.

• 123 Anzeige der Drehfeldrichtung.

• AUX Messung von Umgebungsparametern (Temperatur, Luftfeuchte,

Windgeschwindigkeit, Licht- und Schallpegel) mit Hilfe optionaler Messköpfe.

• LEAKAGE Funktion zur Messung von Fehler- und Leckströmen in Echtzeit mit

Hilfe einer (optionalen) Stromzange HT96U oder HT4005N.

• POWER Echtzeitanzeige der Leistungsdaten, (coss ϕ, Wirk, Blind- und

Scheinleistung) in einem Einphasensystem und harmonische Analyse von Spannung und Strom bis zur 49. Harmonischen mit Berechnung der nichtlinearen Verzerrungen in %.

DE - 6

400 Series

3. VORBEREITUNG ZUM GEBRAUCH

3.1. ÜBERPRÜFUNG VOR DEM ERSTGEBRAUCH

Vor dem Versand wurden Elektronik und Mechanik des Geräts sorgfältig überprüft. Zur Auslieferung des Gerätes in optimalem Zustand wurden die bestmöglichen Vorkehrungen getroffen. Dennoch empfehlen wir, kurz zu prüfen, ob das Gerät auf dem Transport beschädigt wurde. Sollten Sie Unregelmäßigkeiten feststellen, verständigen Sie bitte den Händler.

Es empfiehlt sich auch, den Inhalt der Packung entsprechend den Angaben in Abschnitt Lieferumfang überprüfen. Falls Abweichungen auftreten, wenden Sie sich bitte an Ihren Händler. Sollte es notwendig sein, das Gerät zurückzusenden, so befolgen Sie bitte die Anweisungen in Abschnitt 13.

3.2. STROMVERSORGUNG DES GERÄTS

Das Gerät wird von 6 Batterien mit Strom versorgt. Angaben zu Batterietyp und Lebensdauer finden Sie in Abschnitt 12.3.

Das Symbol " dem Batteriesymbol bedeuten volle Ladung der Batterie; ein Absinken der Anzahl der Streifen auf " " zeigt an, dass die Batterien nahezu leer sind. Unterbrechen Sie in diesem Fall die Messungen und ersetzen Sie die Batterien entsprechend den Anweisungen in Abschnitt 11.2

Das Gerät ist auch ohne Batterien in der Lage, die bereits abgespeicherten Messdaten weiter zu speichern.

Zum Einsetzen der Batterien beachten Sie bitte die Angaben in Abschnitt 11.2

Das Gerät arbeitet mit modernen Algorithmen, um die Lebensdauer der Batterien zu maximieren. Im Einzelnen:

• Das Gerät schaltet die Hintergrundbeleuchtung des Displays nach ca. 5 Sekunden aus.

• Zur Erhöhung der Batterielebensdauer wird die Hintergrundbeleuchtung des Displays

bei zu niedriger Batteriespannung ausgeschaltet.

3.3. KALIBRIERUNG

Die technischen Daten des Messgerätes entsprechen der Beschreibung in diesem Handbuch. Für seine Funktion übernehmen wir eine Garantie von einem Jahr ab Kaufdatum. Ein detailliertes Kalibrierprotokoll liegt jedem Messgerät bei.

3.4. LAGERUNG

Falls das Gerät längere Zeit unter extremen Umweltbedingungen gelagert wurde, warten Sie bitte ab, bis es sich wieder an normale Bedingungen angepasst hat, um genaue Messwerte zu garantieren.

" zeigt den Ladezustand der Batterie an. Fünf Streifen neben

DE - 7

400 Series

Anschluss für optisch isoliertes

zur

Anschluss für optisch isoliertes

4. ANWEISUNGEN ZUM GEBRAUCH

4.1. BESCHREIBUNG DES GERÄTS

LEGENDE:

1. Eingänge

2. LCD Anzeige

3. Schnittstellenkabel

4. Pfeil- und ENTER Taste Funktionsauswahl

5. GO/STOP-Taste (Start/Stop)

6. SAVE-Taste (Speichern)

7. ON/OFF-Taste (Ein/Aus)

8. HELP Taste (Hilfe)

9. ESC/MENU-Taste (Abbruch/Menü)

Abb. 1: Vorderseite des Messgerätes

LEGENDE:

1. Anschluss für Tastkopf

2. E, N, P Eingänge

3. In1 bzw. AUX Eingang

Abb. 2: Oberseite des Messgerätes

LEGENDE:

1. Schnittstellenkabel

Abb. 3: Seite des Messgerätes

4.2. HINTERGRUNDBELEUCHTUNG

Bei eingeschaltetem Gerät führt eine weiterer kurzer Druck auf die

Taste zum Einschalten der Hintergrundbeleuchtung (bei ausreichender Batteriespannung). Zur Schonung der Batterien erfolgt eine automatische Abschaltung der Hintergrundbeleuchtung nach ca. 20 Sekunden.

Häufige Nutzung der Hintergrundbeleuchtung reduziert die Lebensdauer der Batterie.

DE - 8

400 Series

4.3. TASTENBELEGUNG

Auf der Tastatur befinden sich die folgenden Tasten:

ON/OFF-Taste zum Ein-/Ausschalten des Gerätes

ESC-Taste zum Abbruch des ausgewählten Menüpunktes ohne Bestätigung MENU-Taste zum Aktivieren der Gerätemenüs

⊳⊳⊳⊳   -Tasten zum Bewegen des Kursors innerhalb der verschiedenen Bildschirmmenüs zum Auswählen der gewünschten Programme und Parameter ENTER-Taste zum Bestätigen von Änderungen und ausgewählten Programmparametern sowie zur Auswahl von Menüfunktionen

GO-Taste zum Starten einer Messung STOP-Taste zum Beenden einer Messung

SAVE-Taste zum Speichern gemessener Werte

HELP-Taste zum Anzeigen eines Anschlussbeispiels zwischen Messgerät

und zu testendem System entsprechend der gewählten Messfunktion (wird aktiviert bei > 1sec gedrückt halten) und

-Taste zum Einschalten der Hintergrundbeleuchtung

4.4. LCD-ANZEIGE

Das Display besteht aus einem Grafikmodul mit einer Auflösung von 128 x 128 Punkten. In der ersten Zeile des Displays werden der Typ des aktivierten Messverfahrens und der Ladezustand der Batterie angezeigt.

LOWΩ

-.-- Ω

R + R -

- . - - Ω - . - - Ω

- - - m A - - - m A

AUTO

Func Lim CAL

4.5. STARTBILDSCHIRM

Nach Einschalten des Gerätes wird für einige Sekunden ein Startbildschirm angezeigt. Dieser enthält folgende Informationen:

• Modellbezeichnung des Messgerätes

• Name des Herstellers

• Seriennummer (SN:) des Gerätes

• Die Versionsnummer der Firmware (FW:) im Speicher des

Gerätes

• Datum der letzten Kalibrierung (Calibration:)

Danach schaltet das Gerät zur zuletzt ausgewählten Funktion um.

Measuring

1.00Ω

C O M B I 4 2 0

H T I T A L I A

S N : 1 2 3 4 5 6 7 8

0.12Ω

FW: 1.41

Kalibrierung:

01/01/2009

DE - 9

400 Series

5. HAUPTMENÜ

Das Drücken der MENU/ESC-Taste in irgendeinem zulässigen Zustand des Gerätes führt zur Anzeige des folgenden Bildschirms, mit dessen Hilfe das Gerät eingestellte, gespeicherte Messwerte angezeigt und die gewünschte Messfunktion aktiviert werden können.

A U T O : R a , R C D , MΩ L O WΩ : N i e d e r o h m . MΩ : I s o l a t i o n R C D : R C D T e s t L O O P : I m p e d a n z Z R a : S c h l e i f e o . A u s 1 2 3 : D r e h f e l d A U X : U m g e b u n g s p . L E A K : F e h l e r s t r o m . P W R : A n a l y s e



S E T : E i n s t e l l u n g e n

M E M : S p e i c h e r

5.1. AUTO ÷ PWR

Durch Auswählen eines der zwischen den Menüpunkten AUTO und PWR aufgeführten Messverfahrens mit dem Kursor, das zu den in Tab. 1 beschriebenen Kenndaten passt, und Bestätigen der Auswahl mit ENTER wird das gewünschte Messverfahren eingestellt.

5.2. SET – GERÄTEEINSTELLUNGEN

SET

Bewegen Sie den Kursor auf SET mit Hilfe der Pfeiltasten (,) und bestätigen Sie mit ENTER. Anschließend wird auf dem Display der Bildschirm mit den verschiedenen Geräteeinstellungen angezeigt.

Die vorgenommenen Einstellungen bleiben auch nach Ausschalten des Gerätes erhalten.

La n g u a g e ( S p r ac h e ) Au t o m at i s c he Ab sc h a l tu ng No m i n al s p a nn un g Fr e q u en z

Sy s t e m

5.2.1. Language (Sprache)

Bewegen Sie den Kursor auf Language mit Hilfe der Pfeiltasten (,) und bestätigen Sie mit ENTER. Anschließend wird auf dem Display der Bildschirm zur Einstellung der Gerätesprache angezeigt.

Wählen Sie die gewünschte Option mit Hilfe der Pfeiltasten (,) aus. Um die Einstellungen zu speichern, drücken Sie die ENTER-Taste, zum Abbruch des Einstellvorgangs die ESC-Taste.

↑↓

VAL

LNG

It a l i a n o En g l i s h Es p a ñ o l De u t s ch Fr a n ç ai s Sv en s k a

No r s k Da n s k

↑↓

VAL

DE - 10

400 Series

5.2.2. Automatische Abschaltung

OFF

Bewegen Sie den Kursor auf Auto power off mit Hilfe der Pfeiltasten (,) und bestätigen Sie mit ENTER. Anschließend wird auf dem Display ein Bildschirm angezeigt, mit dessen Hilfe Sie die automatische Abschaltung des Gerätes nach 5 Minuten Inaktivität ein- oder ausschalten

O N 5 m i n

O F F

können.

Wählen Sie die gewünschte Option mit Hilfe der Pfeiltasten (,) aus. Um die Einstellungen zu speichern, drücken Sie die ENTER-Taste, zum Abbruch des Einstellvorgangs die ESC-Taste.

↑↓

VAL

5.2.3. Nennspannung

Bewegen Sie den Kursor auf NOMINALSPANNUNG mit Hilfe der Pfeiltasten (,) und bestätigen Sie mit ENTER. Anschließend wird auf dem Display ein Bildschirm zur Auswahl des Wertes der Nominalspannung angezeigt, auf deren Basis der voraussichtliche Kurzschlussstrom errechnet

VNOM

V p - n = 2 30 V Vp - p = 40 0V

wird.

Wählen Sie die gewünschte Option mit Hilfe der Pfeiltasten (,) aus. Um die Einstellungen zu speichern, drücken Sie

↑↓

die ENTER-Taste, zum Abbruch des Einstellvorgangs die ESC-Taste.

VAL

5.2.4. Frequenz

FREQ

Bewegen Sie den Kursor auf Frequenz mit Hilfe der Pfeiltasten (,) und bestätigen Sie mit ENTER. Anschließend wird auf dem Display der Bildschirm zur Einstellung der Netzfrequenz angezeigt.

5 0 H z

6 0 H z

Wählen Sie die gewünschte Option mit Hilfe der Pfeiltasten (,) aus. Um die Einstellungen zu speichern, drücken Sie die ENTER-Taste, zum Abbruch des Einstellvorgangs die ESC-Taste.

↑↓

VAL

5.2.5. Netzsystem

SYS

Bewegen Sie den Kursor auf System mit Hilfe der Pfeiltasten (,) und bestätigen Sie mit ENTER. Anschließend wird auf dem Display der Bildschirm zur Einstellung des elektrischen Schutzsystems angezeigt.

T T / T N s y s te m

I T s ys t e m

Wählen Sie die gewünschte Option mit Hilfe der Pfeiltasten (,) aus. Um die Einstellungen zu speichern, drücken Sie die ENTER-Taste, zum Abbruch des Einstellvorgangs die ESC-Taste.

↑↓

VAL

5.3. MEM

Durch Auswählen von MEM mit dem Kursor und der Bestätigung der Auswahl mit ENTER erhält man Zugang zum Gerätespeicher (§ 9).

DE - 11

400 Series

Taste, bewegen Sie

mit Hilfe

) und bestätigen Sie mit

wird auf dem Display

ein Bildschirm ähnlich dem nebenstehenden

6. PRÜFEN ELEKTRISCHER ANLAGEN

6.1. AUTO

Diese Funktion erlaubt die Ausführung einer automatischen Abfolge von Tests einschließlich der wichtigsten Prüfungen der elektrischen Sicherheit einer Anlage, d.h.:

• Erdungswiderstand (Schleifenwiderstand ohne RCD Auslösung) über Steckdose

• Auslösezeit eines RCD-Schutzschalters

• Messung des Isolationswiderstands zwischen Phase und Erde

Die Messung der Auslösezeit eines RCD-Schutzschalters führt zu dessen Auslösung. Vergewissern Sie sich daher, dass dem RCD-

Schutzschalter KEINE Nutzer oder Verbraucher nachgelagert sind, die durch eine Abschaltung des Systems Schaden nehmen könnten.

Trennen Sie alle dem RCD-Schutzschalter nachgelagerten Verbraucher vom Netz, denn diese könnten zusätzliche Kriechströme erzeugen und damit die Messergebnisse wertlos machen.

WARNUNG

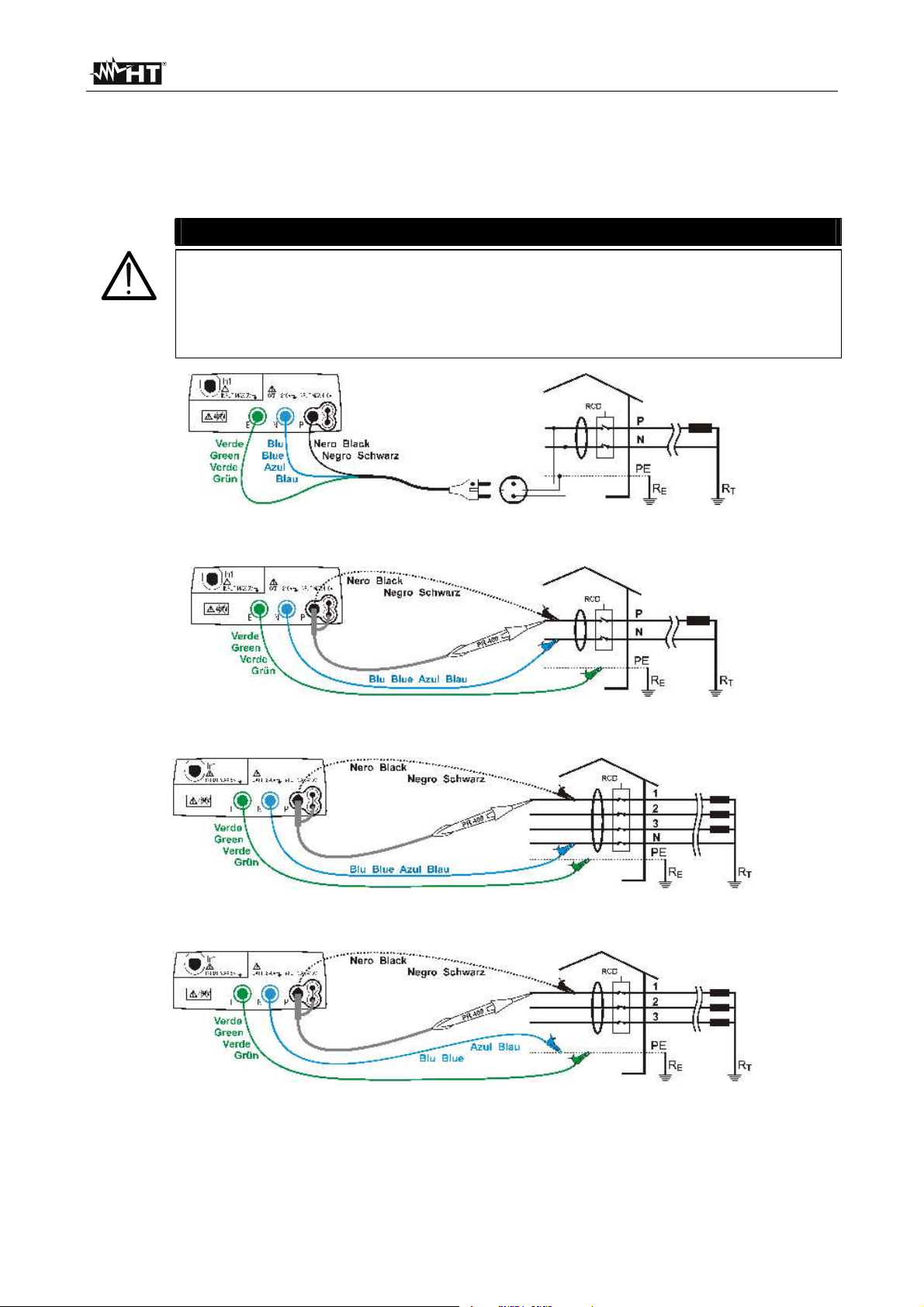

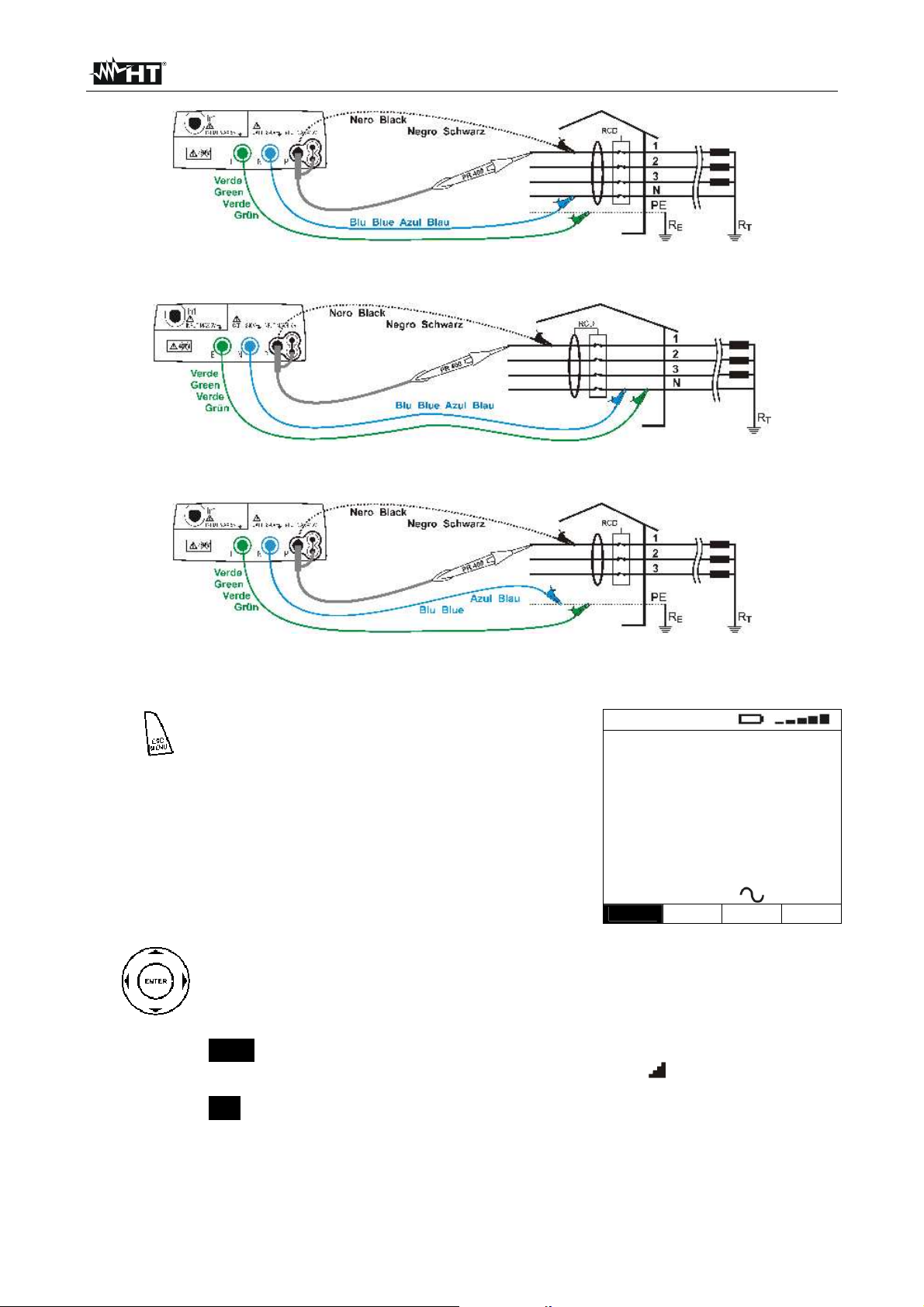

Abb. 4: Geräteanschluss mittels Schuko-Adapterkabel C2033x

Abb. 5: Geräteanschluss mit Einzelkabeln und Start/Stop Tastkopf PR400

Drücken Sie die MENUden Kursor im Hauptmenü auf AUTO der Pfeiltasten (, ENTER. Anschließend

angezeigt.

Benutzen Sie die ⊳⊳⊳⊳, -Tasten zur Auswahl der einzustellenden Parameter

und die  -Tasten zur Einstellung des jeweiligen Wertes des Parameters.

Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.

IdN

Mit Hilfe der virtuellen IdN-Taste kann der Nominalwert des Auslösestroms des RCD-Schutzschalters in folgenden Stufen eingestellt werden: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA

AUTO

R a = - - - - ΩΩΩΩ

T r cd = - - -- m s R P - Pe = - - - - M ΩΩΩΩ

30mA

IdN RCD UL VNom

50V 500V

DE - 12

400 Series

WARNUNG

Vergewissern Sie sich, dass Sie den richtigen Wert für den Prüfstrom des RCD-Schutzschalters eingestellt haben. Falls Sie zum Testen einen höheren als den Fehlernennstrom einstellen, wird der RCD mit einem zu hohen Strom getestet, was zum schnelleren Auslösen und falschen Messwerten führen kann.

RCD

Mit Hilfe der virtuellen RCD-Taste können folgende Typen des RCD-Schutzschalters ausgewählt werden: AC, AC S, A, A S . (Die Optionen A, A S sind nicht verfügbar, wenn als elektrisches Schutzsystem "IT" gewählt wurde)

WARNUNG

Wird die Testoption für selektive Schutzschalter ausgewählt (Symbol S), beträgt das Zeitintervall zwischen den Messungen 60 Sekunden (30 Sekunden für Tests mit ½IdN). Im Display des Gerätes wird eine Stoppuhr mit der vor dem nächsten automatischen Test verbleibenden Zeit angezeigt.

Mit Hilfe der virtuellen UL-Taste wird der Grenzwert für die Berührungsspannung des zu testenden Systems in folgenden Stufen angezeigt: 25 V, 50 V

VNom

Mit Hilfe der virtuellen VNom-Taste wird der Wert der Prüfspannung für die Isolationsmessung in folgenden Stufen eingestellt: 50 V, 100 V, 250 V, 500 V, 1000 V

3. Führen Sie den grünen, blauen und schwarzen Sicherheitsbananenstecker des dreipoligen Schukokabels in die entsprechenden Eingangsbuchsen E, N und P des Messgerätes ein. Alternativ dazu können Sie Einzelkabel verwenden und die entsprechenden Krokodilklemmen an die freien Kabelenden aufstecken. Sie können auch den externen Tastkopf PR400 benutzen, indem Sie dessen mehrpoligen Steckverbinder in die Eingangsbuchse P einführen. Verbinden Sie den Schukostecker, die Krokodilklemmen oder den Tastkopf mit der elektrischen Anlage entsprechend Abb. 4 und Abb. 5

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf. Das Gerät beginnt mit der automatischen Testsequenz.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

DE - 13

400 Series

Ist der Test beendet und

sind alle gemessenen Werte

korrekt, erzeugt das Gerät

ein doppeltes Tonsignal und

zeigt als Hinweis auf die

erfolgreiche Beendigung des

die Meldung "OK" an,

sowie einen Bildschirm

ähnlich dem hier

Das Gerät erkennt einen

höheren als den errechneten

Grenzwiderstand UL/IdN

IdN=30mA) bzw. einen

Widerstand über dem

größten des Messbereichs.

Es wird ein Bildschirm

lich dem hier

nebenstehenden angezeigt

sowie ein langes Tonsignal

erzeugt. Der automatische

Das Gerät erkennt, dass der

außerhalb des Zeitlimits oder

gar nicht auslöst. Es wird ein

Bildschirm ähnlich dem hier

nebenstehenden angezeigt

sowie ein langes Tonsignal

atische

stands zwischen Phase und

Erde unter dem eingestellten

Grenzwert, zeigt das Gerät

einen Bildschirm ähnlich

dem hier nebenstehenden

an und erzeugt ein langes

Tests

nebenstehend gezeigten

AUTO

R a = 4 9. 1 ΩΩΩΩ

T r c d = 24 m s R P -P e > 9 9 9 M ΩΩΩΩ

30mA

IdN RCD UL VNom

50V 500V

Wert des Erdungswiderstands

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

6.1.1. Fehlerbehaftete Ergebnisse

AUTO

R a = 1 78 9 ΩΩΩΩ

Wert des Erdungswiderstands

Wert der Auslösezeit des RCDSchutzschalters

Wert des Isolationswiderstands zwischen Phase und Erde

(1666Ω bei UL=50V u

T r cd = - - -- m s R P - P e = -- - - M ΩΩΩΩ

NOT OK

ähn

Test wird unterbrochen.

2. RCD-Schutzschalter

30mA

IdN RCD UL VNom

AUTO

R a = 1 78 9 ΩΩΩΩ

50V 500V

T r c d > 9 9 9 m s R P - P e = -- - - M ΩΩΩΩ

NOT OK

erzeugt. Der autom Test wird unterbrochen.

3. Liegt der Wert des Wider-

30mA

IdN RCD UL VNom

AUTO

50V 500V

R a = 1 78 9 ΩΩΩΩ

T r c d > 9 9 9 m s R P- P e = 0 . 0 1 M ΩΩΩΩ

NOT OK

Tonsignal

30mA

IdN RCD UL VNom

50V 500V

BBerührungsspannung Ub ist >50V

Wert des Erdungswiderstands

Wert der Auslösezeit des RCDSchutzschalters

Wert des Erdungswiderstands

Wert der Auslösezeit des RCDSchutzschalters

Wert des Isolationswiderstands zwischen Phase und Erde

DE - 14

400 Series

Erkennt das Gerät eine

Vertauschung zwischen

Phase und neutralen Leitern,

wird die hier nebenstehende

ezeigt. Drehen

Sie den Schukostecker oder

Erkennt das Gerät eine

Vertauschung zwischen

Phase und Schutzerde, wird

die hier nebenstehende

Erkennt das Gerät, dass die

Schutzerde unter dem

Grenzwert liegt, wird die hier

nebenstehende Meldung

angezeigt. Überprüfen Sie,

stende System

Erkennt das Gerät, dass die

Schutzerde über dem

Grenzwert liegt, wird die hier

nebenstehende Meldung

angezeigt. Überprüfen Sie,

ob das Gerät irrtümlich

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder

die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

AUTO

R a = - - - - ΩΩΩΩ

T r cd = - - -- m s

Meldung ang

R P - P e = -- - - M ΩΩΩΩ

überprüfen Sie die angeschlossenen Einzelkabel.

Meldung angezeigt. Über-

30mA

IdN RCD UL VNom

AUTO

T r cd = - - -- m s R P - P e = -- - - M ΩΩΩΩ

REVERSE P-N

50V 500V

R a = - - - - ΩΩΩΩ

prüfen Sie die angeschlossenen Kabel

30mA

7. Spannung Phase-zuNeutralleiter und Phase-zu-

AUTO

T r cd = - - -- m s R P - P e = -- - - M ΩΩΩΩ

REVERSE P-PE

50V 500V

IdN RCD UL VNom

R a = - - - - ΩΩΩΩ

Phase und neutrale Leiter sind vertauscht

Phase und Schutzerde sind vertauscht

ob das zu te mit Strom versorgt wird

30mA

IdN RCD UL VNom

AUTO

Spannung Phase-zuNeutralleiter oder Phase-zu-

T r cd = - - -- m s R P - P e = -- - - M ΩΩΩΩ

Phase-zu-Phase angeschlossen wurde

Die vorstehend beschriebenen fehlerbehafteten Ergebnisse können nicht abgespeichert werden.

30mA

IdN RCD UL VNom

Low voltage

50V 500V

R a = - - - - ΩΩΩΩ

High voltage

50V 500V

nicht ausreichende Spannung

zu hohe Spannung erkannt

DE - 15

400 Series

Taste, bewegen Sie

mit Hilfe

) und bestätigen Sie mit

wird auf dem Display

ein Bildschirm ähnlich dem nebenstehenden

6.2. LOWOHM: NIEDEROHMMESSUNG/ DURCHGANGSPRÜFUNG MIT 200MA

Diese Funktion wird entsprechend der Norm/ EN61557-4 ausgeführt und ermöglicht die Messung des Widerstands von Schutz- und Potentialausgleichsleitern. Folgende Messmodi sind verfügbar:

• CAL Kompensation des Widerstands der zur Messung benutzten Kabel. Das Gerät

subtrahiert automatisch den Wert des Kabelwiderstands vom gemessenen Widerstandswert. Daher ist dieser Wert jedes mal (mit Hilfe der CAL-Funktion) zu ermitteln, wenn die Messkabel gewechselt oder verlängert werden

• AUTO Das Gerät führt zwei Messungen mit jeweils vertauschter Polarität aus und

zeigt den Mittelwert beider Messungen an. Empfohlener Modus zur Durchgangsprüfung

• R+ Messung mit positiver Polarität und der Möglichkeit zur Festsetzung einer

Testdauer. In einem solchen Fall kann der Benutzer eine ausreichend lange Messdauer einstellen, um während des Messvorgangs die Schutzleiter zu bewegen und damit mögliche Verbindungsfehler zu finden

• R- Messung mit negativer Polarität und der Möglichkeit zur Festsetzung einer

WARNUNG

Der Durchgangstest wird mit einem Strom über 200 mA ausgeführt, wenn der Leiterwiderstand unter 10Ω liegt (einschließlich des im Gerät nach der Kalibrierung gespeicherten Widerstandswertes der Messkabel). Bei höherem Leiterwiderstand erfolgt der Durchgangstest mit einem Strom unter 200 mA.

Drücken Sie die MENUden Kursor im Hauptmenü auf LOW ΩΩΩΩ der Pfeiltasten (, ENTER. Anschließend

angezeigt.

Abb. 6:

Geräteanschluss

mit Einzelkabeln

und Tastkopf

LOWΩ

- - - - ΩΩΩΩ

R + R -

- - -- Ω - - -- Ω

- - - m A - - - m A

CAL

Func Lim CAL

4.00Ω

----

DE - 16

400 Series

Benutzen Sie die ⊳⊳⊳⊳ -Tasten zur Auswahl der einzustellenden Parameter

und die  -Tasten zur Einstellung des jeweiligen Wertes des Parameters.

Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.

Func

Mit Hilfe der virtuellen Func-Taste wird der Messmodus des Gerätes ausgewählt: CAL, AUTO, R+, R-

Lim

Mit Hilfe der virtuellen Lim-Taste wird der Grenzwert für den Durchgangswiderstand in folgenden Stufen eingestellt: 1.00ΩΩΩΩ,

2.00ΩΩΩΩ, 3.00ΩΩΩΩ, 4.00ΩΩΩΩ, 5.00ΩΩΩΩ

3. Führen Sie den blauen und schwarzen Sicherheitsbananenstecker des jeweiligen Einzelkabels in die entsprechenden Eingangsbuchsen N und P des Messgerätes ein. Bringen Sie erforderlichenfalls Krokodilklemmen an den freien Kabelenden an. Sie können auch den Tastkopf benutzen, indem Sie dessen mehrpoligen Steckverbinder in die Eingangsbuchse P einführen.

4. Sind die mitgelieferten Kabel für die durchzuführende Messung zu kurz, so verlängern Sie das blaue Kabel.

Wählen Sie den CAL-Modus zur Kompensation des Widerstands der Messkabel aus, entsprechend den Anweisungen in Abschnitt 6.2.1.

Benutzen Sie die Pfeiltasten ⊳⊳⊳⊳,  zur Auswahl der virtuellen Func-Taste

und stellen Sie den gewünschten Prüfmodus mit Hilfe der Pfeiltasten ,  aus.

Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.

WARNUNG

Vergewissern Sie sich vor Anschluss der Messkabel, dass die Enden des zu testenden Leiters spannungsfrei sind.

7. Verbinden Sie die Messkabel mit den Enden des zu testenden Leiters wie in Abb. 6.

WARNUNG

Vergewissern Sie sich vor jedem Test, dass der gespeicherte Kompensationswiderstand den aktuell verwendeten Messkabeln entspricht. Im Zweifelsfall wiederholen Sie den Kalibriervorgang wie in 6.2.1.

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf. Das Gerät beginnt mit der Ausführung des Messvorgangs.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht von dem zu testenden Leiter.

Bei aktiviertem R+ oder R- Modus drücken Sie die GO/STOP-Taste am

Messgerät oder die START-Taste am Tastkopf, um den Test vor Ablauf der eingestellten Zeit zu beenden.

DE - 17

400 Series

gung des Tests mit einem

unter dem eingestellten

Grenzwert erzeugt das Gerät

als Hinweis auf die positive

ein

doppeltes Tonsignal und

zeigt einen Bildschirm

Bei Anwendung des R+ oder

Modus und nach

Beendigung des Tests mit

einem Wert unter dem

eingestellten Grenzwert

erzeugt das Gerät als

Hinweis auf die positive

doppeltes Tonsignal und

zeigt einen Bildschirm

ähnlich dem hier

10. Bei Anwendung des AUTOModus und nach Beendi-

Mittelwert von R+ und R-

LOWΩ

0 . 2 5 ΩΩΩΩ

R + R - 0 .2 6 Ω 0 . 24 Ω 2 1 2 m A 2 1 3m A

Beendigung des Tests

AUTO

Func Lim CAL

4.00Ω

0.21Ω

Mittelwert zwischen R+ und R-

Werte der Testströme für R+ und R-

jeweilige Werte von R+ und R-

ähnlich dem hier nebenstehenden an

11. R-

Beendigung des Tests ei

nebenstehenden an

LOWΩ

0 . 2 5 ΩΩΩΩ

2 1 2 m A 1 s

R+

Func Lim Temp CAL

4.00Ω

0.21Ω

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder

12.

die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§

9.1)

Widerstandswert R+ (oder R-)

Werte von Teststrom und Testzeit

DE - 18

400 Series

ach Ende der Kalibrierung

nem gemessenen Wert

erzeugt das Gerät

als Hinweis auf die positive

Beendigung des Tests ein

doppeltes Tonsignal und

zeigt einen Bildschirm

6.2.1. CAL Modus

Abb. 7: Kalibrierung von

Einzelkabeln und Tastkopf

Benutzen Sie die Pfeiltasten⊳⊳⊳⊳,  zur Auswahl der virtuellen Func-Taste

und stellen Sie den CAL-Modus mit Hilfe der Pfeiltasten , ein. Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.

2. Kürzen Sie die Leiter der Messkabel wie in Abb. 7 um sicherzustellen, dass sie guten Kontakt zu den leitenden Teilen der Krokodilklemmen haben.

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am

Tastkopf. Das Gerät beginnt mit dem Kalibriervorgang der Messkabel an den sich sofort eine Verifikation des Kompensationswertes anschließt.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Erscheint die Meldung “Waiting verify” auf dem Display, so verifiziert das Gerät gerade den Kalibrierungswert. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

4. N mit ei unter 5Ω

ähnlich dem hier nebenstehenden an

LOWΩ

- - - - ΩΩΩΩ

R + R -

- - -- Ω - - -- Ω

- - - m A - - - m A

CAL

Func Lim CAL

4.00Ω

0.21Ω

Wert des kalibrierten Widerstands

5. Um den gespeicherten Kalibrierungswiderstand der Messkabel zu löschen, muss der Kalibriervorgang mit einem Widerstand der Testkabel von mehr als 5Ω durchgeführt werden (d.h. mit offenen Testkabeln).

DE - 19

400 Series

6.2.2. Fehlerbehaftete Ergebnisse

1. Liegt bei Anwendung des AUTO, R+ oder R- Modus der gemessene Widerstandswert über dem eingestellten Grenzwert, erzeugt das Gerät ein langes

LOWΩ

5 . 9 2 ΩΩΩΩ

R + R - 5 .9 2 Ω 5 . 91 Ω 2 1 0 m A 2 1 0m A

Tonsignal und zeigt einen Bildschirm ähnlich dem hier nebenstehenden an

2. Liegt bei Anwendung des AUTO, R+ oder R- Modus der gemessene Widerstandswert über Maximalwert des eingestellten Messbereichs, erzeugt das Gerät

AUTO

Func Lim CAL

LOWΩ

> 9 9 . 9 ΩΩΩΩ

R + R - > 99 . 9 Ω > 9 9 . 9 Ω

- - - m A - - - m A

ein langes Tonsignal und zeigt einen Bildschirm ähnlich dem hier nebenstehenden an

3. Liegt bei Anwendung des AUTO, R+ oder R- Modus der zur Widerstandsmessung erforderliche Strom über 200 mA, erzeugt das Gerät ein langes Tonsignal

AUTO

Func Lim CAL

LOWΩ

2 0 . 0 ΩΩΩΩ

R + R - 2 0. 0 Ω 2 0 .0 Ω 1 5 7 m A 1 5 7m A

und zeigt einen Bildschirm ähnlich dem hier nebenstehenden an

AUTO

Func Lim CAL

4.00Ω

R > LIM

I < 200 mA

0.21Ω

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder

5. Erkennt das Gerät eine Spannung über 10 V an den Eingangsbuchsen, wird der hier nebenstehende Bildschirm angezeigt

die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

LOWΩ

- - - - ΩΩΩΩ

R + R -

- - -- Ω - - -- Ω

- - - m A - - - m A

Vin > Vlim

AUTO

Func Lim CAL

4.00Ω

0.21Ω

DE - 20

400 Series

6. Wird erkannt, dass der kalibrierte Widerstand höher ist als der gemessene Widerstand plus 0.05Ω (R

CAL>RMEAS

+0.05Ω),

erzeugt das Gerät ein langes

LOWΩ

0 . 0 0 ΩΩΩΩ

R + R - 0 .0 0 Ω 0 . 00 Ω 2 1 4 m A 2 1 4m A

Tonsignal und zeigt einen Bildschirm ähnlich dem hier nebenstehenden an

7. Wird bei Anwendung des CAL-Modus ein Widerstand von mehr als 5Ω zwischen den Eingangsbuchsen erkannt, so wird ein Bildschirm ähnlich dem hier neben-

AUTO

Func Lim CAL

LOWΩ

- - - - ΩΩΩΩ

R + R -

- - -- Ω - - -- Ω

- - - m A - - - m A

stehenden angezeigt und das Gerät verbleibt in einem Zustand ohne gespeicherten Kalibrierungswiderstand

Ist im CAL-Modus während der Verifikation des Kalibrierungswertes am Ende des CAL-Vorgangs die Bedingung: R

CAL

≤ R

MEAS

≤ R

+ 0.05Ω

CAL

Func Lim CAL

LOWΩ

1 . 9 8 ΩΩΩΩ

R + R - 1 .9 8 Ω 1 . 98 Ω 2 1 0 m A 2 1 0m A

nicht erfüllt, so wird ein Bildschirm ähnlich dem hier nebenstehenden angezeigt und das Gerät verbleibt in einem Zustand ohne gespeicherten Kalibrierungswiderstand

CAL

Func Lim CAL

CAL > RES

4.00Ω

Reset value

4.00Ω

Not correct

4.00Ω

0.21Ω

----Ω

Die vorstehend beschriebenen fehlerbehafteten Ergebnisse können nicht

abgespeichert werden.

DE - 21

400 Series

Taste, bewegen Sie

mit Hilfe

) und bestätigen Sie mit

ein Bildschirm ähnlich dem nebenstehenden

6.3. MΩΩΩΩ ISOLATIONSWIDERSTAND MIT 50, 100, 250, 500, 1000 V

Diese Funktion wird entsprechend den Normen EN61557-2 (VDE0413-Teil 2) ausgeführt und erlaubt die Messung von Isolationswiderständen zwischen aktiven Leitern und zwischen jedem aktiven Leiter und Erde. Folgende Messmodi sind verfügbar:

• MAN In diesem Modus dauert der Test so lange, wie die GO/STOP-Taste am Gerät

(oder die START-Taste am Tastkopf) gedrückt gehalten wird. Wird die GO/STOP-Taste (oder die START-Taste am Tastkopf) gedrückt und sofort wieder losgelassen, beträgt die Testdauer 2 Sekunden. (Empfohlener Modus zur Isolationsprüfung)

• TMR In diesem Modus kann der Benutzer eine ausreichend lange Messdauer

einstellen, um während des Messvorgangs die Messkabel am zu testenden Leiter entlang zu führen. Über die Dauer des gesamten Messvorgangs hinweg erzeugt das Messgerät alle 2 Sekunden ein kurzes Tonsignal (zur stabilen Ablesung des gemessenen Widerstands wird empfohlen, mindestens zwei Tonsignale abzuwarten, bis das Messkabel an einen anderen Leiter angelegt wird). Erreicht der Isolationswiderstand während des Messvorgangs einen niedrigeren als den eingestellten Grenzwert, erzeugt das Gerät ein langes Tonsignal. Zum Beenden des Tests die GO/STOP-Taste am Gerät (oder die START -Taste am Tastkopf) nochmals drücken .

Abb. 8: Geräteanschluss mit Einzelkabeln und Tastkopf

Abb. 9: Geräteanschluss mittels Schuko-3 Leiter Kabel

Drücken Sie die MENU den Cursor im Hauptmenü auf MΩΩΩΩ der Pfeiltasten (, ENTER. Anschließend wird auf dem Display

angezeigt.

MΩ

---MΩΩΩΩ

- - - - V - - -s

MAN 500V 0.50M

Func VNom Lim

DE - 22

400 Series

Benutzen Sie die ⊳⊳⊳⊳ -Tasten zur Auswahl der einzustellenden Parameter und die  -Tasten zur Einstellung des jeweiligen Wertes des Parameters.

Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.

Func

Mit Hilfe der virtuellen Func-Taste wird der Messmodus des Gerätes ausgewählt: MAN, TMR

VNom

Mit Hilfe der virtuellen VNom-Taste wird die Testspannung in folgenden Stufen eingestellt: 50 V, 100 V, 250 V, 500 V, 1000 V

Lim

Mit Hilfe der virtuellen Lim-Taste wird der Grenzwert für den Isolationswiderstand in folgenden Stufen eingestellt: 0,05 MΩΩΩΩ, 0,10

MΩΩΩΩ, 0,23 MΩΩΩΩ, 0,25 MΩΩΩΩ, 0,50 MΩΩΩΩ, 1,00 MΩΩΩΩ, 100 MΩΩΩΩ

Temp

Ausschließlich im TMR-Modus kann mit Hilfe der virtuellen TempTaste eine Testdauer im Bereich zwischen 10 und 999 Sekunden ausgewählt werden

3. Wir empfehlen, den Wert der angelegten Spannung während des Messvorgangs und den unteren Grenzwert für eine korrekte Messung entsprechend den Vorschriften der Referenznorm zu wählen.

4. Führen Sie den grünen und schwarzen Steckverbinder des jeweiligen Einzelkabels in die entsprechenden Eingangsbuchsen E und P des Messgerätes ein. Bringen Sie erforderlichenfalls Krokodilklemmen an den freien Kabelenden an. Sie können auch den Tastkopf benutzen, indem Sie dessen mehrpoligen Steckverbinder in die Eingangsbuchse P einführen.

5. Sind die mitgelieferten Kabel für die durchzuführende Messung zu kurz, so verlängern Sie das grüne Kabel.

WARNUNG

Vergewissern Sie sich vor Anschluss der Messkabel, dass die Enden der zu testenden Leiter spannungsfrei sind.

6. Verbinden Sie die Messkabel mit den Enden der zu testenden Leiters wie in Abb. 8 und Abb. 9.

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf. Das Gerät beginnt mit der Ausführung des Messvorgangs.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht von dem zu testenden Leiter, denn durch im System vorhandene Streukapazitäten kann der gesamte Stromkreis noch mit einer gefährlich hohen Spannung aufgeladen bleiben

8. Unabhängig vom gewählten Messmodus legt das Gerät am Ende jedes Testvorgangs an die Ausgangsbuchsen einen Widerstand an, um die im Stromkreis vorhandenen Streukapazitäten abzubauen.

DE - 23

400 Series

Ist der gemessene

Widerstandwert höher als

der eingestellte Grenzwert,

erzeugt das Gerät ein

doppeltes Tonsignal und

zeigt als Hinweis auf die

erfolgreiche Beendigung des

Tests die Meldung "OK" an,

lich dem hier nebenstehend

Ist der gemessene

Widerstandwert höher als

erzeugt das Gerät ein

doppeltes Tonsignal und

zeigt als Hinweis auf die

erfolgreiche Beendigung des

Tests die Meldung "OK" an,

sowie einen Bildschirm

Bei aktiviertem TMR-Modus drücken Sie die GO/STOP-Taste am

10.

Messgerät oder die START-Taste am Tastkopf, um den Test vor Ablauf der eingestellten Zeit zu beenden.

MΩ

578MΩΩΩΩ

5 2 6 V 1 5 s

sowie einen Bildschirm ähn-

gezeigten

11.

MAN 500V 0.50M 15s

Func VNom Lim Temp

MΩ

> 999MΩΩΩΩ

der Maximalwert d eingestellten Messbereichs

ähnlich dem hier nebenstehend gezeigten

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder

12.

die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

5 2 6 V 2 s

MAN 500V 0.50M

Func VNom Lim

Isolationswiderstand

Verwendete Testspannung und Testdauer

Isolationswiderstand

Verwendete Testspannung und Testdauer

DE - 24

400 Series

Sollte des Gerät nicht in der

spannung zu generieren,

erzeugt das Gerät am Ende

des Testvorgangs ein langes

nd zeigt einen

Bildschirm ähnlich dem hier

lationswiderstands unter

wert, zeigt das Gerät einen

Bildschirm ähnlich dem hier

nebenstehenden an und

Erkennt das Gerät eine

Spannung über 10 V an den

oberen Eingangsbuchsen,

wird die hier nebenstehende

Meldung angezeigt und der

6.3.1. Fehlerbehaftete Ergebnisse

MΩ

1. Lage sein, die Nominal-

Tonsignal u

0.01MΩΩΩΩ

6 4V 6 s

nebenstehenden an

MAN 500V 0.50M

2. Liegt der Wert des Iso-

Func VNom Lim

MΩ

Not correct

Die gewählte Prüfspannung wird nicht erreicht.

Die Ursache kann ein Kurzschluss oder Isolationsfehler beim zu überprüfenden Objekt sein.

dem eingestellten Grenz-

erzeugt ein langes Tonsignal

0.19MΩΩΩΩ

5 2 6 V 2 s

Not correct

MAN 500V 0.50M

Func VNom Lim

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder

die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

MΩ

---MΩΩΩΩ

Messvorgang beendet

Die vorstehend beschriebenen fehlerbehafteten Ergebnisse können nicht abgespeichert werden.

- - - - V - - -s

Vin > Vlim

MAN 500V 0.50M 15s

Func VNom Lim Temp

DE - 25

400 Series

6.4. RCD: PULSSTROM- UND WECHSELSTROMSENSITIVE RCD (TYP A UND AC)

Diese Funktion wird entsprechend der Norm EN61557-6 ausgeführt und ermöglicht die Messung von Auslösezeit und -strom von RCD-Schutzschaltern im System. Folgende Messmodi sind verfügbar:

• AUTO Das Gerät führt eine automatische Messung mit einem Prüfstrom vom halben,

einfachen oder fünffachen Wert des eingestellten Nominalstroms durch, und in Phase mit der positiven oder negativen Halbwelle der Netzspannung. Empfohlener Modus zur Prüfung des RCD-Schutzschalters

• x½ Das Gerät führt den Messvorgang mit einem Prüfstrom vom halben Wert des

eingestellten Nominalstroms durch

• x1 Das Gerät führt den Messvorgang mit einem Prüfstrom gleich dem Wert des

eingestellten Nominalstroms durch

• x2 Das Gerät führt den Messvorgang mit einem Prüfstrom vom doppelten Wert

des eingestellten Nominalstroms durch

• x5 Das Gerät führt den Messvorgang mit einem Prüfstrom vom fünffachen Wert

des eingestellten Nominalstroms durch

•

Das Gerät führt den Messvorgang mit einem ansteigenden Prüfstrom durch

Dieser Test kann ausgeführt werden, um den realen Auslösestrom des RCDSchutzschalters festzustellen

• RA Das Gerät führt eine Messung mit einem Prüfstrom vom halben Wert des

eingestellten Nominalstroms durch, um den RCD-Schutzschalter nicht auszulösen und die Berührungsspannung sowie die Schleifenimpedanz zu messen.

WARNUNG

Der Test eines RCD-Schutzschalters führt zu dessen Auslösung.

Vergewissern Sie sich daher, dass dem RCD-Schutzschalter KEINE Nutzer oder Verbraucher nachgelagert sind, die durch eine Abschaltung des Systems Schaden nehmen könnten.

Trennen Sie alle dem RCD-Schutzschalter nachgelagerten Verbraucher vom Netz, denn diese könnten zusätzliche Fehlerströme erzeugen und damit die Messergebnisse wertlos machen.

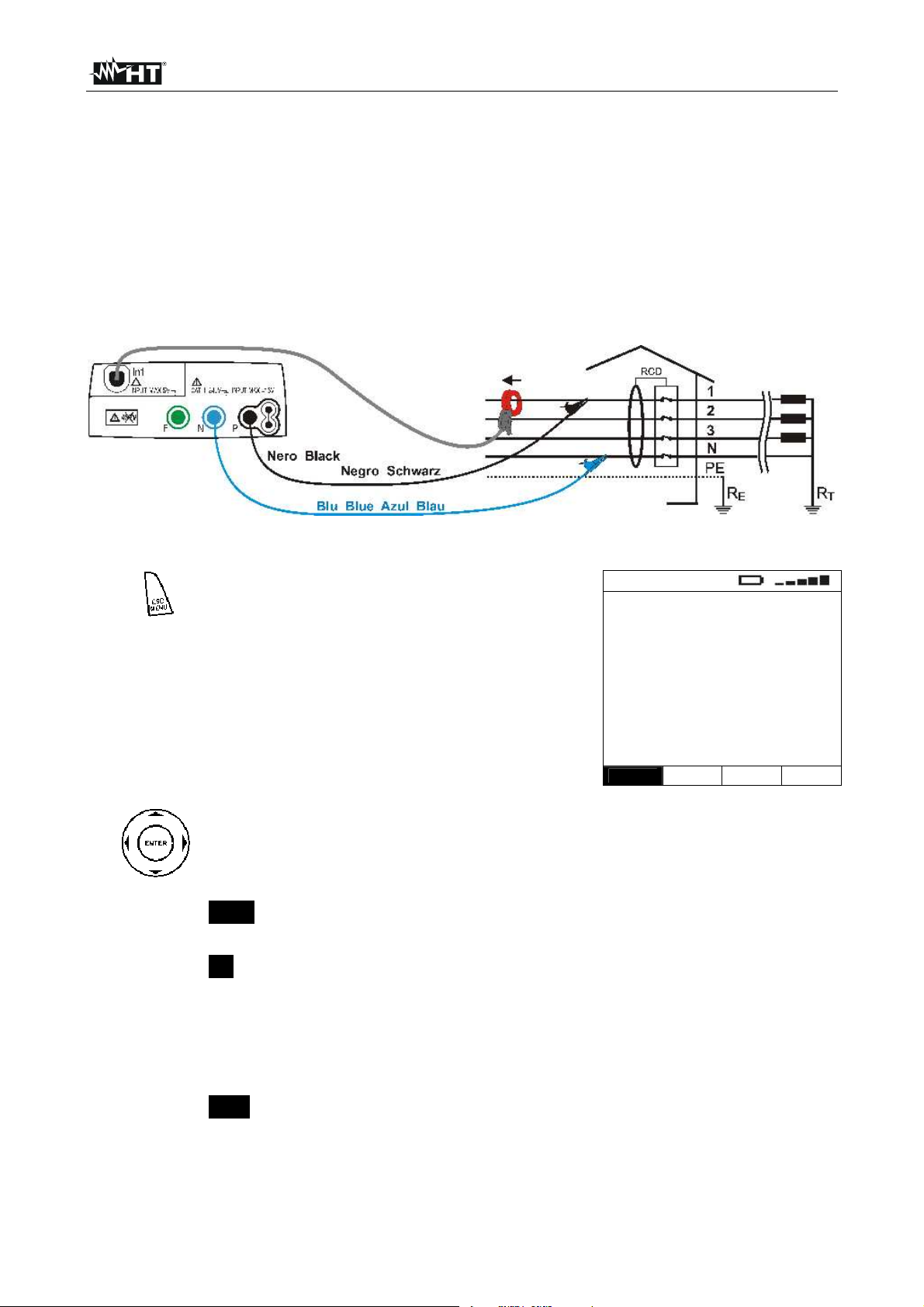

Abb. 10: Geräteanschluss zum einphasigen oder mehrphasigen Test des 230-V-RCD-

Schutzschalters mittels 3 Leiter Schukokabel

Abb. 11: Geräteanschluss zum einphasigen oder mehrphasigen Test des 230-V-RCD-

Schutzschalters mittels Einzelkabeln und Tastkopf

DE - 26

400 Series

Taste, bewegen Sie

mit Hilfe

igen Sie mit

wird auf dem Display

ein Bildschirm ähnlich dem nebenstehenden

Abb. 12: Geräteanschluss zum 400V + N + PE dreiphasigen Test des RCD-

Schutzschalters mittels Einzelkabeln und Tastkopf

Abb. 13: Geräteanschluss zum 400V + N (ohne PE) dreiphasigen Test des RCD-

Schutzschalters mittels Einzelkabeln und Tastkopf

Abb. 14: Geräteanschluss zum 400V + PE (ohne N) dreiphasigen Test des RCD-

Schutzschalters mittels Einzelkabeln und Tastkopf

RCD

Drücken Sie die MENUden Kursor im Hauptmenü auf RCD der Pfeiltasten (,) und bestät ENTER. Anschließend

angezeigt.

---ms

F R Q= 50 . 0 H z U t =0 .0 V V P - N = 2 30 V V P - Pe =2 30 V

x1 30mA

Func IdN RCD UL

Benutzen Sie die ⊳⊳⊳⊳, -Tasten zur Auswahl der einzustellenden Parameter

und die  -Tasten zur Einstellung des jeweiligen Wertes des Parameters.

Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.

Func

IdN

Mit Hilfe der virtuellen Func-Taste wird der Messmodus des Gerätes ausgewählt: AUTO, x½, x1, x2, x5,

, RA

Mit Hilfe der virtuellen IdN-Taste kann der Nominalwert des Auslösestroms des RCD-Schutzschalters in folgenden Stufen eingestellt werden:’ 10 mA, 30 mA, 100 mA, 300 mA, 500 mA

0°

50V

DE - 27

400 Series

RCD

Mit Hilfe der virtuellen RCD-Taste können folgende Typen des RCD-Schutzschalters ausgewählt werden: AC, AC S, A, A S (Die Optionen S sind nicht verfügbar, wenn als elektrisches Schutzsystem "IT" gewählt wurde)

Mit Hilfe der virtuellen UL-Taste wird der Grenzwert für die Berührungsspannung des zu testenden Systems in folgenden Stufen angezeigt: 25 V, 50 V

3. Bei irgendwelchen Zweifeln hinsichtlich des korrekten Wertes empfehlen wir, den Grenzwert für die Berührungsspannung auf 25 V, also die unterste Grenze zu setzen (aus Sicherheitsgründen).

4. Führen Sie den grünen, blauen und schwarzen Steckverbinder des dreipoligen Schukokabels in die entsprechenden Eingangsbuchsen E, N und P des Messgerätes ein. Alternativ dazu können Sie Einzelkabel verwenden und die entsprechenden Krokodilklemmen an die freien Kabelenden anklemmen. Sie können auch den Tastkopf benutzen, indem Sie dessen mehrpoligen Steckverbinder in die Eingangsbuchse P einführen. Verbinden Sie den Schukostecker, die Krokodilklemmen oder den Tastkopf mit dem elektrischen Stromnetz entsprechend Abb. 10, Abb. 11, Abb. 12, Abb. 13 und Abb. 14.

6.4.1. AUTO-Modus

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf. Das Gerät beginnt mit der Ausführung des Messvorgangs.

6. Das Gerät führt sechs Testvorgänge in Bezug auf den Nominalstrom durch:

• IdN x ½ mit 0° Phasenwinkel (der RCD-Schutzschalter darf nicht

• IdN x ½ mit 180° Phasenwinkel (der RCD-Schutzschalter darf nicht

• IdN x 1 mit 0° Phasenwinkel (der RCD-Schutzschalter muss

auslösen)

auslösen, danach

wieder einschalten)

• IdN x 1 mit 180° Phasenwinkel (der RCD-Schutzschalter muss

auslösen, danach

wieder einschalten)

• IdN x 5 mit 0° Phasenwinkel (der RCD-Schutzschalter muss

auslösen, danach

wieder einschalten)

• IdN x 5 mit 180° Phasenwinkel (der RCD-Schutzschalter muss

auslösen, Ende des

Testvorgangs).

7. Das Testergebnis ist positiv, wenn alle Auslösezeiten mit den Grenzwerten übereinstimmen. Das Testergebnis ist negativ, wenn einer der Werte außerhalb der Grenzwerte liegt.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

5. Der Testmodus “AUTO” steht für pulsstromabhängige 500-mA-RCD-Schutzschalter (Typ A)

nicht zur Verfügung.

DE - 28

400 Series

Während des Testvorgangs

erzeugt das Gerät einen

entsprechend

dem auf dem Display

faktor und Phasenwinkel.

Vom dritten Testvorgang an

utzschalter auslösen und

der Bediener ihn

anschließend wieder

Ist der Testvorgang beendet

tests ein positives Ergebnis,

igt das Gerät einen

Bildschirm ähnlich dem hier

Leckstrom

angezeigten Multiplikations-

sollte der RCDSch

einschalten

7. und hatten alle sechs Einzel-

nebenstehend gezeigten an

RCD

0° 18 0° x 1 /2 > 99 9m s > 99 9m s

x 1 2 8 m s - -- m s x 5 - - - m s - -- m s

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 28 V V P- P e = 2 2 8 V

AUTO 30mA

Func IdN RCD UL

RCD

0° 18 0° x 1 /2 > 99 9m s > 99 9m s

x 1 2 8 m s 3 1m s x 5 8 m s 1 0 m s

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 28 V V P- P e = 2 2 8 V

AUTO 30mA

Func IdN RCD UL

RESUME RCD

RCD OK

50V

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder

die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

6.4.2. x½-Modus

Alternative:

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf jeweils einmal. Das Gerät beginnt

einen Messvorgang mit einem Strom im Phasenwinkel von “0°” , um einen Strom in Phase mit der positiven Halbwelle der Netzspannung zu injizieren.

Oder:

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf, bevor die Bindestriche

verschwinden. Das Gerät beginnt einen Messvorgang mit einem Strom im Phasenwinkel von “180°”, um einen Strom in Phase mit der negativen Halbwelle der Netzspannung zu injizieren.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

Auslösezeiten des RCDSchutzschalters bei den verschiedenen, im Test angewandten Strömen

Der Bediener wird gebeten, den

RCD-Schutzschalter wieder einzuschalten

Auslösezeiten (in ms)

DE - 29

400 Series

Schutzschalter nicht aus,

erzeugt das Gerät ein

doppeltes Tonsignal und

zeigt als Hinweis auf die

erfolgreiche Beendigung des

lich dem hier nebenstehend

Schutzschalter aus und

kreis, und

zeit

werte,

erzeugt das Gerät als

weis auf die erfolgreiche

Beendigung des Tests ein

doppeltes Tonsignal und

zeigt einen Bildschirm

ähnlich dem hier

6. Löst der RCD-

Tests einen Bildschirm ähn-

gezeigten an

RCD

0°

> 999ms

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 28 V V P- P e = 2 2 8 V

RCD OK

x1/2 30mA

Func IdN RCD UL

50V

Strom mit Phasenwinkel 0° oder 180°

Auslösezeit des RCDSchutzschalters

Erkannter Wert für die Berührungsspannung Ut in Vergleich zum Nominalwert des eingestellten Reststroms

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder

die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

6.4.3. x1, x2, x5 Modus

Alternative:

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf jeweils einmal. Das Gerät beginnt

einen Messvorgang mit einem Strom im Phasenwinkel von “0°” , um einen Strom in Phase mit der positiven Halbwelle der Netzspannung zu injizieren.

Oder:

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf, bevor die Bindestriche

verschwinden. Das Gerät beginnt einen Messvorgang mit einem Strom im Phasenwinkel von “180°”, um einen Strom in Phase mit der negativen Halbwelle der Netzspannung zu injizieren.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

Der Testmodus “x5” steht für pulsstromabhängige 500-mA-RCD-Schutzschalter (Typ

6. A) nicht zur Verfügung.

7. Löst der RCD-

trennt den Strom liegt die Auslöse innerhalb der Grenz

Hin

nebenstehend gezeigten an

RCD

29ms

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 28 V V P- P e = 2 2 8 V

RCD OK

x1 30mA

Func IdN RCD UL

0°

50V

Strom mit Phasenwinkel 0° oder 180°

Auslösezeit des RCDSchutzschalters

Erkannter Wert für die Berührungsspannung Ut in Vergleich zum Nominalwert des eingestellten Reststroms

DE - 30

400 Series

Während des Testvorgangs

steigende Fehlerspannung

und zeigt einen Bildschirm

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder

die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

6.4.4.

Modus

Diese Norm definiert die Auslösezeiten für RCD-Schutzschalter bei einem bestimmten Nominalstrom. Der Modus dient zur Messung der Auslösezeit bei einem bestimmten Auslösestrom (die auch niedriger als bei Nominalspannung sein kann).

Alternative:

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf jeweils einmal Das Gerät beginnt

einen Messvorgang mit einem Strom im Phasenwinkel von “0°” , um einen Strom in Phase mit der positiven Halbwelle der Netzspannung zu injizieren.

Oder:

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf, bevor die Bindestriche

verschwinden. Das Gerät beginnt einen Messvorgang mit einem Strom im Phasenwinkel von “180°”, um einen Strom in Phase mit der negativen Halbwelle der Netzspannung zu injizieren.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

6. Entsprechend der Norm EN61008 muss beim Test selektiver RCD-Schutzschalter zwischen zwei Tests ein Intervall von 60 Sekunden eingehalten werden. Der Modus steht daher für selektive RCD-Schutzschalter (sowohl Typ A als auch AC) nicht zur Verfügung.

7. erzeugt das Gerät eine an-

ähnlich dem hier nebenstehenden an

RCD

18mA

> 3 0 0 m s

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 28 V V P- P e = 2 2 8 V

Measuring...

30mA

Func IdN RCD UL

0°

Messstrom

50V

Strom mit Phasenwinkel 0° oder 180°

Der zu testende RCDSchutzschalter hat beim angezeigten Teststrom nicht ausgelöst

DE - 31

400 Series

Schutzschalter aus und

trennt den Stromkreis, und

strom innerhalb der

Grenzwerte, erzeugt das

Gerät als Hinweis auf die

erfolgreiche Beendigung des

signal und zeigt einen

Bildschirm ähnlich dem hier

Entspricht der gemessene

Widerstandwert nach Ende

des Testvorgangs dem

Nominalstrom und dem

eingestellten Grenzwert der

UL=50V and IdN=30mA),

8. Löst der RCD-

liegen die Auslösezeit und -

RCD

0°

27mA

27 m s

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 28 V V P- P e = 2 2 8 V

Strom mit Phasenwinkel 0° oder 180°

Auslösezeit des RCDSchutzschalters

Auslösezeit und -strom des zu testenden RCD-Schutzschalters

Tests ein doppeltes Ton-

Func IdN RCD UL

nebenstehend gezeigten an

RCD OK

30mA

50V

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder

die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

6.4.5. RA-Modus

Im RA-Modus werden Berührungsspannung und der Schleifenwiderstand gemessen, indem ein Fehlerstrom in halber Höhe des eingestellten Nominalstroms appliziert wird, damit der RCD-Schutzschalter nicht auslöst.

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf. Das Gerät beginnt mit der Ausführung des Messvorgangs.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

RCD

3 ΩΩΩΩ

Berührungsspannung, RA<Ul/IdN (1666Ω bei

erzeugt das Gerät ein doppeltes akustisches Signal und zeigt die Meldung "OK" an, als Hinweis auf die erfolgreiche Beendigung des Tests, und zeigt einen Bildschirm ähnlich dem hier nebenstehend gezeigten an

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 28 V V P- P e = 2 2 8 V

RA 30mA

Func IdN RCD UL

Wert des Schleifenwiderstandes

Erkannter Wert für die Berührungsspannung Ut in Vergleich zum Nominalwert des eingestellten Reststroms

50V

DE - 32

400 Series

Modus eine

über

stellten

Grenzwert erkennt, zeigt

stehende

Meldung an. Überprüfen

Sie die Wirkung des

Schutzleiters und die

Liegt die Auslösezeit des

halters über

, erzeugt

das Gerät als Hinweis auf

das negative Testergebnis

ein langes Tonsignal und

en Bildschirm

ähnlich dem hier

nebenstehend gezeigten

an Überprüfen Sie, ob der

Schutzschalters dem zu

schalter während der

maximalen Testdauer nicht

aus, erzeugt das Gerät als

Hinweis auf das negative

Testergebnis ein langes

Tonsignal und zeigt einen

dschirm ähnlich dem

hier nebenstehend

gezeigten an Überprüfen

Sie, ob der eingestellte Typ

Schutzschalters

dem zu testenden Typ

6.4.6. Fehlerbehaftete Ergebnisse

1. Falls das Gerät im RA-

RCD

Berührungsspannung dem einge

es die hier neben

Erdung

RCD-Schutzsc

39ΩΩΩΩ

F R Q= 50 . 0 H z U t =5 8. 4 V V P - N = 2 28 V V P - P e = 2 2 8 V

NOT OK

RA 30mA

Func IdN RCD UL

RCD

50V

0°

den Grenzwerten

487ms

F R Q= 50 . 0 H z U t =1 .4 V

zeigt ein

eingestellte Typ des RCD-

testenden Typ entspricht

Löst der RCD-Schutz-

V P - N = 2 21 V V P - P e = 2 2 1 V

TIME NOT OK

x1 30mA

Func IdN RCD UL

RCD

50V

0°

Gefährliche Berührungsspannung Ut

Die Auslösezeit entspricht nicht den Vorschriften

>999ms

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 21 V V P - P e = 2 2 1 V

Bil

Func IdN RCD UL

des RCD-

entspricht

Liegt die Auslösezeit des

selektiven RCD-Schutzschalters unter dem Grenzwert, erzeugt das Gerät als Hinweis auf das negative Testergebnis ein langes Tonsignal und zeigt einen Bildschirm ähnlich dem hier nebenstehend gezeigten an Überprüfen Sie, ob der eingestellte Typ des RCDSchutzschalters dem zu testenden Typ entspricht

RCD

97ms

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 21 V V P - P e = 2 2 1 V

Func IdN RCD UL

TIME NOT OK

x1 30mA

TIME NOT OK

x1 30mA

50V

0°

50V

Der RCD-Schutzschalter hat

während der maximalen Testdauer nicht ausgelöst

Die Auslösezeit entspricht nicht den Vorschriften

DE - 33

400 Series

ausserhalb

auslöst, erzeugt das Gerät

negative Testergebnis ein

langes Tonsignal und zeigt

einen Bildschirm ähnlich

dem hier nebenstehend

Schutzschalter

nicht auslöst, erzeugt das

Gerät ein langes Tonsignal

als Hinweis auf das

nis und

zeigt einen Bildschirm

ähnlich dem hier

nebenstehend gezeigten

Vertauschung zwischen

Erkennt das Gerät eine

ng zwischen

, wird die

hier nebenstehende

Wenn bei einem Test im Modus der RCDSchutzschalter der max. zulässigen Zeit

als Hinweis auf das

gezeigten an

6. Wenn bei einem Test im

der RCD-

RCD

27mA

> 3 0 0 m s

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 28 V V P - P e = 2 2 8 V

TIME NOT OK

Func IdN RCD UL

RCD

30mA

0°

50V

0°

> 42mA

> 3 0 0 m s

negative Testergeb

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

8. Erkennt das Gerät eine

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 28 V V P - P e = 2 2 8 V

CURRENT NOT OK

Func IdN RCD UL

RCD

30mA

50V

0°

Die Auslösezeit stimmt nicht überein mit den Vorschriften

Die Auslösezeit stimmt nicht überein

Phase und neutralen Leitern, wird die hier nebenstehende Meldung angezeigt. Drehen Sie den

---ms

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 28 V V P- P e = 1 V

Schukostecker oder überprüfen Sie die angeschlossenen Einzelkabel.

Func IdN RCD UL

RCD

Vertauschu

REVERSE P-N

x1 30mA

50V

0°

Phase und PE

---ms

Meldung angezeigt. Überprüfen Sie die Kabelanschlüsse

F R Q= 50 . 0 H z U t =1 .4 V V P -N = 1V V P -P e = 2 3 1 V

REVERSE P-PE

x1 30mA

Func IdN RCD UL

50V

Phase und Neutralleiter sind vertauscht

Phase und Schutzerde sind vertauscht

DE - 34

400 Series

Erkennt das Gerät, dass

Grenzwert liegt, wird die

ung angezeigt. Überprüfen

Sie, ob das Gerät irrtümlich

Erkennt das Gerät, dass

Neutralleiter unter dem

egt, wird der

gezeigt. Überprüfen Sie

Erkennt das Gerät einen

widerstand, so dass es

Erdleiter oder Erdung als

nicht vorhanden annimmt,

wird der Testvorgang nicht

ausgeführt und die hier

angezeigt. Überprüfen Sie

10. Erkennt das Gerät, dass die

Spannung Phase-zu-

RCD

0°

Neutralleiter und Phase-zuSchutzerde unter dem Grenzwert liegt, wird die hier nebenstehende Meldung

---ms

F R Q= 50 . 0 H z U t =1 .4 V V P -N = 1V V P - P e = 1V

angezeigt. Überprüfen Sie, ob das zu testende System mit Strom versorgt wird

11.

RCD

die Spannung Phase-zu-

zu niedrige Spannung

x1 30mA

Func IdN RCD UL

50V

0°

Neutralleiter oder Phasezu-Schutzerde über dem

---ms

nicht ausreichende Spannung

hier nebenstehende Meld-

Phase-zu-Phase angeschlossen wurde

12.

die Spannung Phase-zu-

Grenzwert li Testvorgang nicht ausgeführt und die hier nebenstehende Meldung an-

den Neutralleiter.

13.

extrem hohen Erdungs-

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 81 V V P - P e = 2 8 0 V

RCD

High voltage

x1 30mA

Func IdN RCD UL

---ms

F R Q= 50 . 0 H z U t =1 .4 V V P -N = 1V V P -P e = 2 3 1 V

MISSING N

x1 30mA

Func IdN RCD UL

RCD

50V

0°

50V

0°

---ms

F R Q= 50 . 0 H z U t =1 .4 V

nebenstehende Meldun

den Schutzleiteranschluss und die Erdung.

V P - N = 2 31 V V P - P e = 1 6 0 V

MISSING-PE

x1 30mA

Func IdN RCD UL

50V

zu hohe Spannung erkannt

Fehlender Neutralleiter

Fehlender oder unwirksamer Schutzleiter

DE - 35

400 Series

Erkennt das Gerät, dass

sich bei Ausführung des

über dem

eingestellten Grenzwert im

System aufzubauen droht,

wird der Testvorgang nicht

ausgeführt und die hier

nebenstehende Meldung

angezeigt. Überprüfen Sie

schalter während des

Selbsttests des Gerätes

aus (dieser wird

omatisch vor dem

ausgewählten Test vom

Gerät ausgeführt), zeigt

stehende Meldung an.

alle

wiederholten Tests

überhitzt, wird die hier

nebenstehende Meldung

angezeigt. Warten Sie mit

erer

Testvorgänge, bis die

14.

RCD

0°

Tests eine Berührungsspannung

die Wirkung des Schutzleiters und der Erdung

15. Löst der RCD-Schutz-

aut

das Gerät die hier neben-

Überprüfen Sie, dass Verbraucher hinter dem zu testenden RCD-Schutzschalter abgeklemmt sind und der eingestellte Wert für IdN dem getesteten Schutzschalter entspricht.

16. Hat sich das Gerät na

---ms

F R Q= 50 . 0 H z U t =0 .0 V V P - N = 2 31 V V P - P e = 2 3 1 V

Ut > Ulim

x1 30mA

Func IdN RCD UL

RCD-Schutzschalter

---ms

F R Q= 50 . 0 H z U t =0 .0 V V P - N = 2 31 V V P - P e = 2 3 1 V

RCD TRIPPED

x1 30mA

Func IdN RCD UL

RCD

50V

0°

50V

0°

Das Gerät erkennt eine gefährliche Berührungsspannung

Der RCD-Schutzschalter hat beim Selbsttest ausgelöst

---ms

der Durchführung weit

Meldung verschwindet

17.

Die vorstehend beschriebenen fehlerbehafteten Ergebnisse können nicht abgespeichert werden.

F R Q= 50 . 0 H z U t =1 .4 V V P - N = 2 31 V V P - P e = 2 3 1 V

Hot temperature

x1 30mA

Func IdN RCD UL

50V

Gerät überhitzt

DE - 36

400 Series

6.5. LOOP: NETZIMPEDANZ Z KURZSCHLUSSSTROM I

, ZPN, SCHLEIFENIMPEDANZ Z

PE,

Diese Funktion wird entsprechend der Norm EN61557-3 ausgeführt und ermöglicht die Messung von Netzimpedanz Zpn bzw. Zpp, Schleifen-Impedanz Zpe und dem voraussichtlichen Kurzschlussstrom Ik. Folgende Messmodi sind verfügbar:

• P-N Das Gerät ermittelt die Netz-Impedanz Zpn zwischen Phasen- und neutralem

Leiter und errechnet den voraussichtlichen Kurzschlussstrom Ik

• P-P Das Gerät ermittelt die Netz-Impedanz Zpp zwischen zwei Phasenleitern und

errechnet den voraussichtlichen Kurzschlussstrom Ik.

• P-PE Das Gerät ermittelt die Schleifen-Impedanz Zpe und errechnet den

voraussichtlichen Kurzschlussstrom Ik

WARNUNG

Die Messung der Netz- oder Schleifen-Impedanz führt zum Fließen eines maximal möglichen Prüfstroms entsprechend den technischen Daten des Messgerätes. Dies kann zum Auslösen von magnetothermischen oder RCD-Schutzschaltern führen, sofern diese niedrigere Auslöseströme aufweisen.

Abb. 15: Geräteanschluss zur einphasigen Messung der 230 V P-N Netzimpedanz oder

P-PE Schleifen-Impedanz mittels 3 Leiter Schukokabel

Abb. 16: Geräteanschluss zur einphasigen Messung der 230 V P-N Netzimpedanz oder

P-PE Schleifen-Impedanz mittels Einzelkabeln und Tastkopf

Abb. 17: Geräteanschluss zur 400 V + N + PE dreiphasigen Messung der P-N

Netzimpedanz und P-PE Schleifen-Impedanz mittels Einzelkabeln und Tastkopf

DE - 37

400 Series

Taste, bewegen Sie

mit Hilfe

) und bestätigen Sie mit

wird auf dem Display

ein Bildschirm ähnlich dem nebenstehenden

Abb. 18: Geräteanschluss zum 400V + N + PE dreiphasigen Messung der P-P

Netzimpedanz mittels Einzelkabeln und Tastkopf

Abb. 19: Geräteanschluss zum 400V + PE (ohne N) dreiphasigen Messung der P-PE

Schleifen-Impedanz mittels Einzelkabeln und Tastkopf

LOOP

Drücken Sie die MENUden Kursor im Hauptmenü auf LOOP der Pfeiltasten (, ENTER. Anschließend

----ΩΩΩΩ

- -- - A

0°

angezeigt.

Benutzen Sie die ⊳⊳⊳⊳ -Tasten zur Auswahl der einzustellenden Parameter

und die  -Tasten zur Einstellung des jeweiligen Wertes des Parameters.

Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.

Func

Mit Hilfe der virtuellen Func-Taste wird der Messmodus des Gerätes ausgewählt: P-N, P-P, P-PE

Mit Hilfe der virtuellen UL-Taste, die nur bei eingestelltem ITSchutzsystem und P-PE-Modus aktiv ist (§ 5.2.5), kann der Grenzwert der Berührungsspannung für das System in folgenden Stufen eingestellt werden: 25 V, 50 V

Mod.

Mit Hilfe der virtuellen UL-Taste, die nur bei eingestelltem ITSchutzsystem und P-PE-Modus aktiv ist (§ 5.2.5), kann der Arbeitsmodus des Gerätes umgeschaltet werden zwischen: STD,

(Standard) und Z2ΩΩΩΩ ( nur in Verbindung mit Messgerät IMP57)

ICAL

Mit Hilfe der virtuellen ICAL-Taste, die nur bei eingestelltem Z2-Ω Modus aktiv ist (über die MOD-Taste) kann zwischen der Anzeige des angenommenen Kurzschluss- oder Fehlerstroms umgeschaltet werden. Folgende Werte sind verfügbar: IkMax3Ph, IkMin3Ph,

IkMax2Ph, IkMin2Ph, IkMaxP-N, IkMinP-N, IkMaxP-PE, IkMinPPE, IkSTD

F R Q= 50 . 0 H z V P - N = 2 28 V V P - Pe =2 28 V

P-PE STD

Func Mod.

DE - 38

400 Series

( bis

die in der Nähe von

zweckmäßig

Modus, der die

Nutzung der optionalen Zubehöreinheit IMP57 mit

Modus zeigt das

Gerät einen Bildschirm ähnlich dem hier nebenstehenden

57 mit Hilfe des

mit dem

Messgerät und führen Sie die Messung entsprechend der

Beschreibung in der jeweiligen Bedienungsanleitung

Ist der Testvorgang beendet

und liegt der gemessene

Wert der Impedanz unter

stwert des

Messbereichs, erzeugt das

Gerät als ein doppeltes

Tonsignal und zeigt einen

Bildschirm ähnlich dem hier

RMT

Mit Hilfe der virtuellen RMT-Taste, die nur bei eingestelltem Z2-Ω Modus aktiv ist (über die MOD-Taste) können Seriennummer und Firmware-Version der vom Präzisionsimpedanzmessgerät IMP57 angezeigt werden.

3. Trennen Sie, wenn möglich, alle dem Messpunkt nachgelagerten Verbraucher ab, denn deren Impedanz kann die Testergebnisse verfälschen.

LOOP

Wählen Sie den STD-Testmodus mit Hilfe der MODTaste aus. Zur Durchführung hochauflösender Tests

40kA Kurzschlussstrom),

Mittel/Niederspannungs-Transformatoren

----ΩΩΩΩ

- -- - A

sind, empfehlen wir die Arbeit im Z2Ω

F R Q= 50 . 0 H z

einschließt. Nach Auswahl des Z2Ω

V P - N = 2 28 V V P - Pe =2 28 V

an. Verbinden Sie die Zubehöreinheit IMP optisch isolierten seriellen Kabels C2001

durch.

P-N

Func Mod.

Z2Ω

5. Führen Sie den grünen, blauen und schwarzen Steckverbinder des dreipoligen Schukokabels in die entsprechenden Eingangsbuchsen E, N und P des Messgerätes ein. Alternativ dazu können Sie Einzelkabel verwenden und die entsprechenden Krokodilklemmen an die freien Kabelenden anklemmen. Sie können auch den Tastkopf benutzen, indem Sie dessen mehrpoligen Steckverbinder in die Eingangsbuchse P einführen. Verbinden Sie den Schukostecker, die Krokodilklemmen oder den Tastkopf mit dem elektrischen Stromnetz entsprechend Abb. 15, Abb. 16, Abb. 17, Abb. 18 und Abb. 19.

6.5.1. P-N-Modus (Netzimpedanz Zpn)

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf. Das Gerät beginnt mit der Ausführung des Messvorgangs.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

dem Höch

nebenstehenden an

1.07ΩΩΩΩ

2 1 5 A

F R Q= 50 . 0 H z V P - N = 2 28 V V P- P e = 2 2 8 V

P-N STD

Func Mod.

Gemessener Impedanzwert

Voraussichtlicher Kurzschlussstrom Ik

Gemessene Spannungen P-N und P-PE

DE - 39

400 Series

Ist der Testvorgang beendet

und liegt der gemessene

Wert der Impedanz unter

dem Höchstwert des

Messbereichs, erzeugt das

Gerät als ein doppeltes

Tonsignal und zeigt einen

Bildschirm ähnlich dem hier

8. Formel zur Berechnung des voraussichtlichen Kurzschlußstroms :

wobei: Z

die gemessene Phase-zu-Neutral-Impedanz ist

UN die Nominalspannung Phase-zu-Neutral ist UN = 127 V wenn V

P-N meas

UN = 230 V oder UN = 240 V (§ 5.2.3) wenn V

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

≤ 150 V

P-N meas

6.5.2. P-P-Modus ( Netzimpedanz Zpp)

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf. Das Gerät beginnt mit der Ausführung des Messvorgangs.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

0.57ΩΩΩΩ

7 0 1 A

F R Q= 50 . 0 H z V P - P = 4 0 2 V V P - P e = 2 3 0 V

nebenstehenden an.

P-P STD

Func Mod.

Gemessener Impedanzwert

Voraussichtlicher Kurzschlussstrom

Gemessene Spannungen P-P und P-PE

8. Formel zur Berechnung des voraussichtlichen Kurzschlußstroms:

wobei: Z

die gemessene Phase-zu-Phase-Impedanz ist

UN die Nominalspannung Phase-zu-Phase ist UN = 127 V wenn V

P-P meas

≤ 150 V UN = 230 V oder UN = 240 V (§ 5.2.3) wenn 150 V < V UN = 400 V oder UN = 415 V (§ 5.2.3) wenn V

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

P-P meas

I =

> 150 V

I =

> 265 V



P



P-P meas

≤ 265 V

DE - 40

400 Series

Ist der Testvorgang beendet

und liegt der gemessene

Wert der Impedanz unter

dem Höchstwert des

rzeugt das

Gerät ein doppeltes

Tonsignal und zeigt einen

Bildschirm ähnlich dem hier

6.5.3. P-PE-Modus in TT- oder TN-Systemen (Schleifenimpedanz Zpe)

Alternative:

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf jeweils einmal Das Gerät beginnt

einen Messvorgang mit einem Strom im Phasenwinkel von “0°” , um einen Strom in Phase mit der positiven Halbwelle der Netzspannung zu injizieren

Oder:

Drücken Sie die GO/STOP-Taste am Messgerät zweimal oder die START -Taste am Tastkopf, bevor die Bindestriche

verschwinden. Das Gerät beginnt einen Messvorgang mit einem Strom im Phasenwinkel von “180°”, um einen Strom in Phase mit der negativen Halbwelle der Netzspannung zu injizieren.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

Messbereichs, e

nebenstehenden an.

8. Formel zur Berechnung des voraussichtlichen Kurzschlußstroms:

wobei: Z

die gemessene Schleifen-Impedanz ist

LOOP

0°

1.07ΩΩΩΩ

2 1 5 A

F R Q= 50 . 0 H z V P - N = 2 30 V V P- P e = 2 3 0 V

P-PE STD

Func Mod.

Strom mit Phasenwinkel 0° oder 180°

Gemessener Impedanzwert

Voraussichtlicher Kurzschlussstrom

Gemessene Spannungen P-P und P-PE

I =



UN die Nominalspannung Phase-zu-Erde ist UN = 127 V wenn V

P-PE meas

UN = 230 V oder UN = 240 V (§ 5.2.3) wenn V

≤ 150 V

P-PE meas

> 150 V

9. In TT-Systemen kann sich der mit dem Messgerät ermittelte Impedanzwert nur auf den Wert der Schleifenimpedanz beziehen. Daher kann der gemessene Wert in Einklang mit den Vorschriften als Wert für den Gesamt-Erdungswiderstand des Systems angesehen werden.

10.

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

DE - 41

400 Series

Ist der Testvorgang beendet

und liegt der gemessene

t der

unter

wert,

erzeugt das Gerät ein

doppeltes Tonsignal und

zeigt einen Bildschirm

Liegt der gemessene Wert

der Impedanz über dem

bereichs, erzeugt das Gerät

ein langes Tonsignal und

zeigt einen Bildschirm

ähnlich dem hier

tauschung zwischen Phase

und neutralen Leitern, wird

dung angezeigt. Drehen Sie

den Schukostecker oder

6.5.4. P-PE-Modus in IT-Systemen

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf. Das Gerät beginnt mit der Ausführung des Messvorgangs.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

Wer Berührungsspannung

LOOP

63mA

U t =1 9. 7 V

eingestellten Grenz

F R Q= 50 . 0 H z V P - N = 2 30 V V P- P e = 2 3 0 V

ähnlich dem hier nebenstehenden an

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

P-PE 25V IT

Func UL

6.5.5. Fehlerbehaftete Ergebnisse

LOOP

Höchstwert des Mess-

nebenstehenden an

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

3. Erkennt das Gerät eine Ver-

>199.9ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P - P = 4 0 2 V V P - P e = 2 3 0 V

P-P STD

Func Mod.

LOOP

Erster Schleifenstrom

Gemessene Berührungsspannung

Gemessene Spannungen P-N und P-PE

Impedanzwert über dem Höchstwert des Messbereichs

Gemessene Spannungen P-P und P-PE

die hier nebenstehende Mel-

überprüfen Sie die angeschlossenen Einzelkabel.

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P - N = 2 28 V V P -P e= 1 V

Func Mod.

REVERSE P-N

P-N STD

Phase und neutrale Leiter sind vertauscht

DE - 42

400 Series

Erkennt das Gerät eine

Vertauschung zwischen

Phase und Erdleitern, wird

dung angezeigt. Überprüfen

Erkennt das Gerät einen

widerstand, so dass es

r Erdung als

nicht vorhanden annimmt,

wird der Testvorgang nicht

ausgeführt und die hier

nebenstehende Meldung

angezeigt. Überprüfen Sie

LOOP

die hier nebenstehende Mel-

Sie die Kabelanschlüsse

5. Erkennt das Gerät, dass die Spannung Phase-zu-Neutralleiter und Phase-zu-Schutzerde unter dem Grenzwert liegt, wird die hier nebenstehende Meldung angezeigt. Überprüfen Sie, ob das zu testende System mit Strom versorgt wird

6. Erkennt das Gerät, dass die Spannung Phase-zu-Neutralleiter oder Phase-zu-Schutzerde über dem Grenzwert liegt, wird die hier nebenstehende Meldung angezeigt. Überprüfen Sie, ob das Gerät irrtümlich Phase-zu-Phase angeschlossen wurde

7. Erkennt das Gerät, dass die Spannung Phase-zu-Neutralleiter unter dem Grenzwert liegt, wird der Testvorgang nicht ausgeführt und die hier nebenstehende Meldung angezeigt. Überprüfen Sie die Wirkung des Neutralleiters

8. extrem hohen Erdungs-

- - - A

F R Q= 50 . 0 H z V P -N = 1V V P- P e = 2 3 1 V

REVERSE P-PE

P-N STD

Func Mod.

LOOP

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P -N = 1V V P - P e = 1 V

Niedrige Spannung

P-N STD

Func Mod.

LOOP

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P - N = 2 81 V V P- P e = 2 8 0 V

P-N STD

Func Mod.

LOOP

High voltage

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P -N = 1V V P- P e = 2 3 1 V

MISSING N

P-N STD

Func Mod.

LOOP

----ΩΩΩΩ

Phase und Schutzerde sind vertauscht

Nicht ausreichende Spannung

zu hohe Spannung erkannt

Fehlender Neutralleiter

Erdleiter ode

die Wirkung des Schutzleiters und der Erdung

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P - N = 2 31 V V P- P e = 1 6 0 V

MISSING-PE

P-N STD

Func Mod.

Unwirksame Erdung

DE - 43

400 Series

Modus, dass sich bei

Ausführung des Tests eine

über

dem eingestellten Grenzwert

im System aufzubauen

droht, wird der Testvorgang

hrt und die hier

nebenstehende Meldung

Hat sich das Gerät nach

wiederholten Tests überhitzt,

wird die hier nebenstehende

Meldung angezeigt. Warten

Sie mit der Durchführung

anderer Testvorgänge, bis

9. Erkennt das Gerät im P-PE-

LOOP

0°

Berührungsspannung

nicht ausgefü

angezeigt. Überprüfen Sie die Wirkung des Schutzleiters und der Erdung

10.

- - - A

F R Q= 50 . 0 H z V P - N = 2 31 V V P- P e = 2 3 1 V

Ut > Ulim

P-PE STD

Func Mod.

LOOP

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z

----ΩΩΩΩ

die Meldung verschwindet

11.

Die vorstehend beschriebenen fehlerbehafteten Ergebnisse können nicht abgespeichert werden.

V P - N = 2 31 V V P- P e = 2 3 1 V

Hot temperature

P-N STD

Func Mod.

Gefährliche Berührungsspannung

Gerät ist überhitzt

DE - 44

400 Series

6.6. R

15 MA: SCHLEIFENWIDERSTAND ZPE OHNE RCD AUSLÖSUNG

Diese Funktion wird entsprechend der Norm EN61557-6 ausgeführt und ermöglicht die Messung des Schleifenwiderstandes ohne Auslösung des RCD ( Fi).

WARNUNG

Die Messung des Schleifenwiderstandes führt zum Fließen eines Stroms zwischen Phase und Erde entsprechend den technischen Daten des Gerätes. Dies kann zum Auslösen möglicherweise vorhandener Schutzschaltungen führen, die niedrigere Auslöseströme aufweisen, bzw. sofern bereits vorhandene Fehlerströme den Kreis belasten.

Abb. 20: Geräteanschluss zur einphasigen Messung des 230 V P-PE

Schleifenwiderstandes mittels 3 Leiter Schukokabel

Abb. 21: Geräteanschluss zur einphasigen Messung des 230 V P-PE Schleifen-

Widerstandes mit Einzelkabeln und Tastkopf

Abb. 22: Geräteanschluss zum 400V + N + PE dreiphasigen Messung des P-PE

Schleifenwiderstandes mittels Einzelkabeln und Tastkopf

Abb. 23: Geräteanschluss zum 400V + PE (ohne N) dreiphasigen Messung des P-PE

Schleifenwiderstandes mittels Einzelkabeln und Tastkopf

DE - 45

400 Series

Taste, bewegen Sie

mit Hilfe der

) und bestätigen Sie mit

ein Bildschirm ähnlich dem nebenstehenden

Ist der Testvorgang beendet

nd liegt der gemessene

unter dem

Höchstwert des

Messbereichs, erzeugt das

Gerät ein doppeltes

Tonsignal und zeigt einen

Bildschirm ähnlich dem hier

Drücken Sie die MENUden Kursor im Hauptmenü auf Ra Pfeiltasten (, ENTER. Anschließendwird auf dem Displa

-----ΩΩΩΩ

- -- - A

angezeigt.

F R Q= 50 . 0 H z V P - N = 2 28 V V P - Pe =2 28 V

50V

Mit Hilfe der Pfeiltasten ,  wird der Grenzwert der Berührungsspannung

des zu testenden Systems in folgenden Stufen umgeschaltet: 50 V, 25 V. Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.

3. Trennen Sie, wenn möglich, alle dem Messpunkt nachgelagerten Verbraucher ab, denn deren Impedanz kann die Testergebnisse verfälschen.

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf. Das Gerät beginnt mit der Ausführung des Messvorgangs.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

6. u Widerstandswert

nebenstehenden an

1.0ΩΩΩΩ

2 3 0 A

F R Q= 50 . 0 H z V P - N = 2 28 V V P- P e = 2 2 8 V

50V

Gemessener Schleifenwiderstandswert

Voraussichtlicher Kurzschlußstrom Ik

Gemessene Spannungen P-N und P-PE

DE - 46

400 Series

Liegt der gemessene Wert

über dem

bereichs, erzeugt das Gerät

ein langes Tonsignal und

zeigt einen Bildschirm

Erkennt das Gerät einen

über dem

/ 30 mA

=50 V,

= 25 V, erzeugt

es ein langes Tonsignal und

den hier nebenstehenden

Erkennt das Gerät eine

schung zwischen

Phase und neutralen Leitern,

wird die hier nebenstehende

Meldung angezeigt. Drehen

Sie den Schukostecker oder

7. Formel zur Berechnung des voraussichtlichen Fehlerstroms:

wobei: Z

die gemessene Schleifen-Impedanz ist

I =



UN die Nominalspannung Phase-zu-Erde ist UN = 127 V wenn V

P-PE meas

UN = 230 V oder UN = 240 V (§ 5.2.3) wenn V

≤ 150 V

P-PE meas

> 150 V

8. In TT-Systemen kann sich der mit dem Messgerät ermittelte Impedanzwert nur auf dem Wert der Schleifenimpedanz beziehen. Daher kann der gemessene Wert in Einklang mit den Vorschriften als Wert für den Gesamt-Erdungswiderstand des Systems angesehen werden.

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

6.6.1. Fehlerbehaftete Ergebnisse

des Widerstandes Höchstwert des Mess-

ähnlich dem hi nebenstehenden an

>1999ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P - N = 2 30 V V P- P e = 2 3 0 V

NOT OK

50V

Widerstandswert über dem Höchstwert des Messbereichs

Gemessene Spannungen P-P und P-PE

Widerstandswert folgendermaßen berechneten Grenzwert U (1666Ω@ U 833Ω@U

Bildschirm

LIM

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

LIM

1789ΩΩΩΩ

0 . 1A

F R Q= 50 . 0 H z V P - N = 2 28 V V P- P e = 2 2 8 V

NOT OK

50V

Widerstandswert ist höher als der

folgendermaßen ermittelte Grenzwert U

/ 30 mA

LIM

Vertau

überprüfen Sie die angeschlossenen Einzelkabel.

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P - N = 2 28 V V P -P e= 1 V

50V

REVERSE P-N

Phase und neutrale Leiter sind vertauscht

DE - 47

400 Series

Erkennt das Gerät eine

Vertauschung zwischen

Phase und Erdleitern, wird

dung angezeigt. Überprüfen

Erkennt das Gerät einen

widerstand, so dass es

Erdung als

nicht vorhanden annimmt,

wird der Testvorgang nicht

ausgeführt und die hier

gezeigt. Überprüfen Sie die

Wirkung des Schutzleiters

die hier nebenstehende Mel-

Sie die Kabelanschlüsse

6. Erkennt das Gerät, dass die Spannung Phase-zu-Neutralleiter und Phase-zu-Schutzerde unter dem Grenzwert liegt, wird die hier nebenstehende Meldung angezeigt. Überprüfen Sie, ob das zu testende System mit Strom versorgt wird

7. Erkennt das Gerät, dass die Spannung Phase-zu-Neutralleiter oder Phase-zu-Schutzerde über dem Grenzwert liegt, wird die hier nebenstehende Meldung angezeigt. Überprüfen Sie, ob das Gerät irrtümlich Phase-zu-Phase angeschlossen wurde

8. Erkennt das Gerät, dass die Spannung Phase-zu-Neutralleiter unter dem Grenzwert liegt, wird der Testvorgang nicht ausgeführt und die hier nebenstehende Meldung angezeigt. Überprüfen Sie die Wirkung des Neutralleiters

9. extrem hohen Erdungs-

- - - A

F R Q= 50 . 0 H z V P -N = 1V V P- P e = 2 3 1 V

REVERSE P-PE

50V

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P -N = 1V V P - P e = 1 V

Niedrige Spannung

50V

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P - N = 2 81 V V P- P e = 2 8 0 V

50V

High voltage

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P -N = 1V V P- P e = 2 3 1 V

50V

MISSING N

----ΩΩΩΩ

Phase und Schutzerde sind vertauscht

Nicht ausreichende Spannung

zu hohe Spannung erkannt

Fehlender Neutralleiter

Erdleiter oder

nebenstehende Meldung an-

und der Erdung

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P - N = 2 31 V V P- P e = 1 6 0 V

MISSING-PE

50V

Unwirksame Erdung

DE - 48

Erkennt das Gerät, dass sich

bei Ausführung des Tests

über dem eingestellten

Grenzwert im System

aufzubauen droht, wird der

Testvorgang nicht

ausgeführt und die hier

ende Meldung

angezeigt. Überprüfen Sie

Hat sich das Gerät nach

rholten Tests überhitzt,

wird die hier nebenstehende

Meldung angezeigt. Warten

Sie mit der Durchführung

anderer Testvorgänge, bis

10.

400 Series

0°

eine Berührungsspannung

nebensteh

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z V P - N = 2 31 V V P- P e = 2 3 1 V

Ut > Ulim

50V

die Wirkung von Schutzleiter und Erdung

11.

wiede

----ΩΩΩΩ

- - - A

F R Q= 50 . 0 H z

die Meldung verschwindet

12.

Die vorstehend beschriebenen fehlerbehafteten Ergebnisse können nicht abgespeichert werden.

V P - N = 2 31 V V P- P e = 2 3 1 V

Hot temperature

50V

Gefährliche Berührungsspannung

Gerät überhitzt

DE - 49

400 Series

Sie

mit Hilfe

) und bestätigen Sie mit

wird auf dem Display

ein Bildschirm ähnlich dem nebenstehenden

6.7. 123: MESSUNG DER DREHFELDRICHTUNG

Diese Funktion wird entsprechend den Normen IEC / EN61557-7 ausgeführt und ermöglicht die Messung der Drehfeldrichtung durch direkte Kontaktierung spannungsführender Teile (keine Kabel mit Isolierung). Folgende Messmodi sind verfügbar:

• 1T Methode mit einem Messkabel

• 2T Methode mit zwei Messkabeln

Abb. 24: Geräteanschluss zur Messung der Drehfeldrichtung mit einem Messkabel,

Kontaktierung an Phase 1

Abb. 25: Geräteanschluss zur Messung der Drehfeldrichtung mit zwei Messkabeln,

Kontaktierung an Phase 1

1 2 3

Drücken Sie die MENU-Taste, bewegen den Kursor im Hauptmenü auf 123 der Pfeiltasten (, ENTER. Anschließend

angezeigt.

---

Func

Mit Hilfe der Pfeiltasten ,  kann der Messmodus des Gerätes

umgeschaltet werden zwischen: 1T, 2T. Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.

3. Führen Sie den blauen und schwarzen Steckverbinder des jeweiligen Einzelkabels in die entsprechenden Eingangsbuchsen N und P des Messgerätes ein. Bringen Sie erforderlichenfalls Krokodilklemmen an den freien Kabelenden an. Sie können auch den Tastkopf benutzen, indem Sie dessen mehrpoligen Steckverbinder in die Eingangsbuchse P einführen. Verbinden Sie den Schukostecker, die Krokodilklemmen oder den Tastkopf mit dem elektrischen Stromnetz entsprechend Abb. 24 und Abb.

25.

DE - 50

400 Series

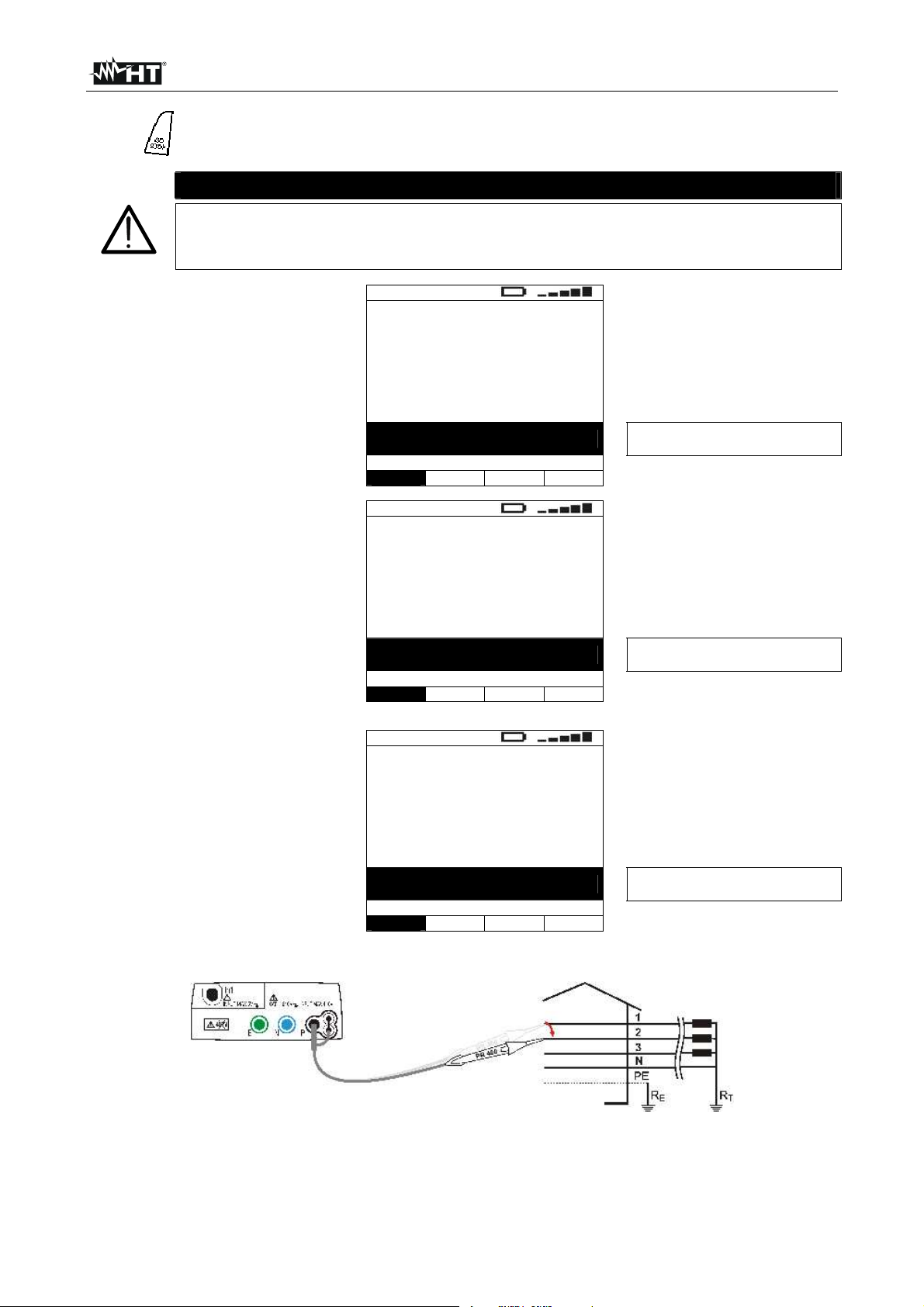

Drücken Sie die GO/STOP-Taste am Messgerät oder die START-Taste am Tastkopf. Das Gerät beginnt mit der Ausführung des Messvorgangs.

WARNUNG

Erscheint die Meldung “Measuring” auf dem Display, so führt das Gerät gerade eine Messung durch. Trennen Sie während dieser gesamten Phase das Gerät nicht vom Stromnetz.

5. Für den Zeitraum bevor an

1 2 3

den Messkabeln eine Spannung über dem unteren Grenzwert erkannt wird, schaltet sich das Gerät auf Standby und zeigt den hier nebenstehenden Bildschirm an

Erkennt das Gerät eine

---

Waiting phase 1

Func

1 2 3

Warten auf Phase 1

Spannung über dem unteren Grenzwert am Messkabel, wird der hier nebenstehende Bildschirm angezeigt und die erste Spannungsmessung gestartet Solange Eingangsspannung anliegt, erzeugt das Gerät ein langes Tonsignal

7. Ist die Erfassung beendet,

---

Measuring

Func

1 2 3

Messung an Phase 1

schaltet das Gerät auf Standby und zeigt den hier nebenstehenden Bildschirm an, so lange am Messkabel eine Spannung über dem unteren Grenzwert erkannt wird

1--

Waiting phase 2

Func

Warten auf Phase 2

8. Halten Sie nun das schwarze Messkabel an die 2. Phase, wie in Abb. 26 und Abb. 27.

Abb. 26: Geräteanschluss zur Messung der Drehfeldrichtung mit einem Messkabel,

Kontaktierung an Phase 2

DE - 51

400 Series

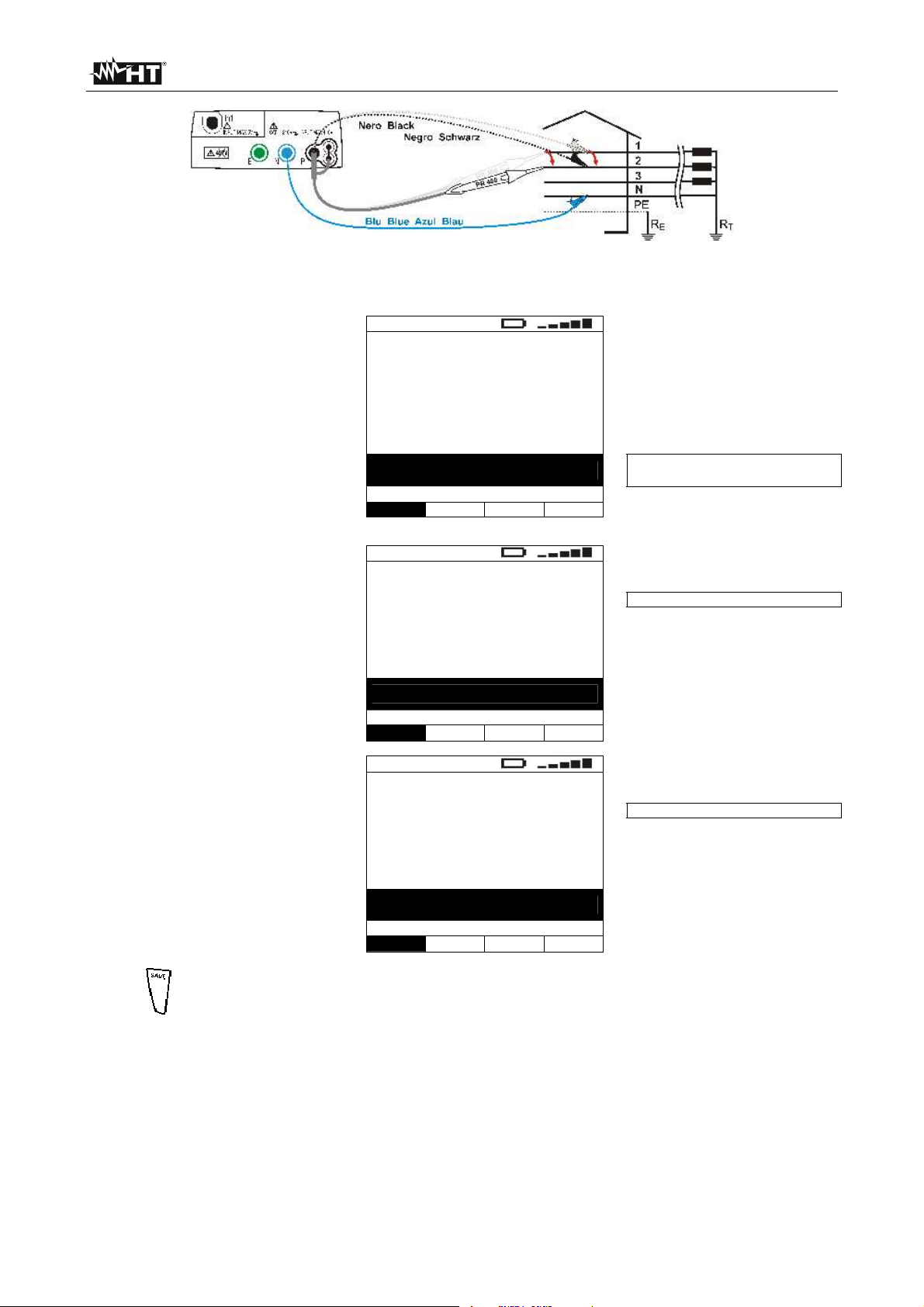

Abb. 27: Geräteanschluss zur Messung der Drehfeldrichtung mit zwei Messkabeln,

Kontaktierung an Phase 2

Erkennt das Gerät eine

1 2 3

Spannung über dem unteren Grenzwert am Messkabel, wird der hier nebenstehende Bildschirm angezeigt und die zweite Spannungsmessung gestartet Solange Eingangsspannung anliegt, erzeugt das Gerät ein langes Tonsignal

10. Ist die Erfassung beendet und wurde eine korrekte Drehfeldrichtung erkannt, wird "123" und die Meldung "OK" angezeigt Außerdem wird ein doppeltes Tonsignal erzeugt

11. Ist die Erfassung beendet und wurden zwei Spannungen in Phase erkannt, zeigt das Gerät einen Bildschirm ähnlich dem hier nebenstehenden an und erzeugt ein doppeltes Tonsignal

12.

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

1--

Measuring

Func

1 2 3

123

Func

1 2 3

11-

Func

Messung an Phase 2

Korrekte Drehfeldrichtung

Phasengleichheit

DE - 52

400 Series

Ist die Erfassung beendet

und wurde eine unrichtige

erkannt,

t das Gerät einen

Bildschirm ähnlich dem hier

nebenstehenden an und

Liegt die Zeitspanne

zwischen der Erfassung des

nungswertes über dem

das Gerät

einen Bildschirm ähnlich

dem hier nebenstehenden

an und erzeugt ein langes

Erkennt das Gerät bei der

Erfassung eine Spannung

über dem oberen Grenzwert,

der hier nebenstehende

Bildschirm angezeigt und der

6.7.1. Fehlerbehaftete Ergebnisse

Drehfeldrichtung zeig

erzeugt ein langes Tonsignal

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

1 2 3

132

Func

1 2 3

NOT OK

Nicht korrekte Drehfeldrichtung

ersten und zweiten Span-

Grenzwert, zeigt

Tonsignal

1--

Messzeit abgelaufen

Func

1 2 3

---

wird

Messvorgang abgebrochen

Die vorstehend beschriebenen fehlerbehafteten Ergebnisse können nicht abgespeichert werden.

Vin > Vmax

Func

DE - 53

400 Series

Taste, bewegen Sie

mit Hilfe

) und bestätigen Sie mit

wird auf dem Display

ein Bildschirm ähnlich dem nebenstehenden

Modus misst das

Gerät sofort den aktuellen Wert des

und im

rechten unteren Bereich des Displays

7. ZUSATZ-MESSUNGEN

7.1. AUX: ECHTZEITMESSUNG VON UMWELTPARAMETERN MITTELS EXTERNER MESS-SONDEN

Diese Funktion ermöglicht die Messung folgender Parameter mit Hilfe externer Wandler bzw. Sensoren:

• AIR Windgeschwindigkeit mittels Windgeschwindigkeitssensor

• RH Luftfeuchtigkeit mittels Luftfeuchtigkeitssensor

• TMP °F Lufttemperatur in °F mittels Temperatursensor

• TMP °C Lufttemperatur in °C mittels Temperatursensor

• dB Schallpegel mittels Schallpegelsensor

• Lux Lichtstärke mittels Lichtstärkesensor

• VOLT Eingangsspannung DC 0- bis 1000mV

Abb. 28: Anschluss von Umweltsensoren an

Abb. 29: Anschluss des Schalldrucksensors

das Messgerät

Drücken Sie die MENUden Kursor im Hauptmenü auf AUX der Pfeiltasten (, ENTER. Anschließend

angezeigt. Außer im dB-

Eingangsparameters in Echtzeit,

erscheint die Meldung RUN

Benutzen Sie die ⊳⊳⊳⊳, -Tasten zur Auswahl der einzustellenden Parameter

und die  -Tasten zur Einstellung des jeweiligen Wertes des Parameters.

Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.

Func

Mit Hilfe der virtuellen Func-Taste wird der zu messende Umweltparameter ausgewählt: AIR, RH, TMP °F, TMP °C, dB,

Lux, VOLT

Mit Hilfe der virtuellen FS-Taste, die nur im Lux-Modus mit Hilfe der Func-Taste aktiviert ist, kann der Messbereich des Sensors folgendermaßen eingestellt werden: 20, 2k, 20k

an das Messgerät

AUX

I n 1 = 7 . 0 8 L u x

Lux LX 20

Func FS

RUN

DE - 54

400 Series

Taste. Das Gerät

beginnt mit der Messung des Schalldrucks. Es

it Beginn

Taste.

Das Gerät beendet den Messvorgang und

Der Äquivalentwert des Schalldruckes ist folgendermaßen definiert:



für den

7.1.1. dB-Modus ( Schallpegel)

3. Schließen Sie den Schalldrucksensor mit Hilfe des optischen Kabels an der optischen Eingang des Messgerätes an

AUX

Drücken Sie die GO/STOP-

werden folgende Werte angezeigt:

• SPL Schalldruck

• Peak Spitzenwert für Schalldruck

• Duration Verstrichene Zeit se

der Messung

Drücken Sie nochmals die GO/STOP-

zeigt die folgenden Werte an:

• Leq Äquivalentwert für Schalldruck

• Peak Spitzenwert für Schalldruck

• Duration Zeitdauer der Messung

dtP

Leq

log10

∫

wobei: P0 ist der Referenzdruck, ca. 2⋅105 Pa Pi ist der Momentandruck des Schallemissionsbereichs

In der Praxis wird die Formel wie folgt angewandt:

Leq

S P L - -- - d B

P e a k - - - - d B

D u ra ti o n 0 0 00 :0 0 : 0 0

Func

AUX

L e q - - -- d B

P e a k - - - - d B

D u ra ti o n 0 0 00 :0 0 : 0 0

Func



∑

log10

==1



wobei: L

ist der momentane Abtastwert des Pegels [dB]

Ni ist die Anzahl der Stichproben mit dem jeweiligen Abtastwert L

Pegel

N ist die Gesamtzahl der gemessenen Stichproben

7. Bitte beachten Sie, dass Lep, der individuelle Belastungswert, definiert ist als der Äquivalentwert eines Schallemissionsbereichs, dem eine Person einen normalen Arbeitstag lang (8 Stunden) ausgesetzt ist. "Lep" entspricht daher dem für 8 Stunden berechneten Wert von "Leq".

Zum Speichern der angezeigten Ergebnisse nach Ende der Messung die

SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

DE - 55

400 Series

Taste drücken. Das Gerät

beendet die Aktualisierung des Messwertes

und im rechten unteren Bereich des Displays

. Drücken Sie

um die

anzeige des

parameters neu zu starten. In diesem Fall

erscheint im rechten unteren Bereich des

Liegt der Eingangswert im

AIR, RH, TMP °F, TMP °C,

Lux oder VOLT Modus über

dem Höchstwert des

Messbereichs, zeigt das

Gerät einen Bildschirm

stehenden an. Überprüfen

Sie, ob der Höchstwert des

Messbereichs am Messgerät

dem des Messwandlers

nur “DB” Schallmodus: Wird

die Messung ohne einen am

Messgerät angeschlossenen

hirm

7.1.2. Luft, RH, TMP °F, TMP °C, Lux Modus

3. Führen Sie den Steckverbinder des benutzten Tastkopfes in den Geräteeingang In 1 ein und vergewissern Sie sich, das der Tastkopf angeschlossen und die Geräteeinstellung entsprechend korrekt ist

AUX

Die GO/STOP-

erscheint die Meldung STOP nochmals dieselbe Taste Echtzeitmessung und Momentanwertes des jeweiligen Eingangs-

I n 1 = 7 . 0 8 L u x

Displays die Meldung RUN.

Zum Speichern der angezeigten Ergebnisse (sowohl im RUN- als auch im STOP-Modus) die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

7.1.3. Fehlerbehaftete Ergebnisse

AUX

I n 1 > 2 0 . 0 0 k L u x

ähnlich dem hier neben-

Lux Lx 20k

Func FS

mit übereinstimmt

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

AUX

Lux LX 20

Func FS

Gemessener Wert übersteigt den Höchstwert des Messbereichs

STOP

S P L - -- - d B

Schalldrucksensor begon-

P e a k - - - - d B

nen, wird ein Bildsc ähnlich dem hier nebenstehenden angezeigt

Die vorstehend beschriebenen fehlerbehafteten Ergebnisse können nicht abgespeichert werden.

D u ra ta 0 0 00 : 0 0 : 0 0

Func

NO HT55

Das Gerät erkennt keinen Schalldrucksensor HT55

DE - 56

400 Series

Taste, bewegen Sie

) und bestätigen Sie mit

misst das Gerät den

aktuellen Wert in Echtzeit, zeigt diesen in

einem Bildschirm ähnlich dem hier

nebenstehenden an, und im rechten unteren

Bereich des Displays erscheint die Meldung

7.2. LEAK: ECHTZEITMESSUNG EINES LECKSTROMS MIT EXTERNER STROMZANGE

Bei Nutzung einer externen Stromzange ermöglicht diese Funktion die Messung des Fehler- bzw. Leckstroms.

Abb. 30: Indirekte Messung indirekten Leckstroms in einer dreiphasigen Installation

Abb. 31: Direkte Messung eines Leckstroms in einer dreiphasigen Installation

LEAK

Drücken Sie die MENUden Kursor im Hauptmenü auf LEAK mit Hilfe der Pfeiltasten (,

ENTER. Anschließend

RUN

Mit Hilfe der Pfeiltasten ,  kann der Messbereich der Stromzange

I = 0 0 . 0 A

I m a x = 0 0 . 0 A

100A

RUN

ausgewählt werden: 1 A, 5A, 10 A, 30 A, 100 A, 200 A, 300 A, 400 A, 1000 A, 2000 A, 3000 A. Änderungen am FS-Wert werden auch für die Nutzung der PWR-Funktion übernommen (§ 8.1). Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.

3. Der am Messgerät eingestellte FS-Wert muss mit dem an der Stromzange eingestellten übereinstimmen. Zur Messung von Leckströmen sollten Messgerät und Stromzange auf FS = 1 A eingestellt sein ( 1A entspricht dann 1V)

4. Führen Sie den Stecker der Stromzange in Eingang In1 des Messgerätes ein

5. Zur indirekten Messung des Leckstroms schließen Sie die externe Stromzange entsprechend Abb. 30 an. Zur direkten Messung des Leckstroms schließen Sie die externe Stromzange entsprechend Abb. 31 an und trennen alle möglicherweise vorhandenen zusätzlichen Erdungen, welche die Testergebnisse beeinflussen können

DE - 57

400 Series

Taste drücken. Das Gerät

beendet die Aktualisierung des Messwertes

en unteren Bereich des Displays

. Drücken Sie

nochmals dieselbe Taste um die

anzeige des

Momentanwertes des jeweiligen

Eingansparameters neu zu starten. In diesem

Fall erscheint im rechten unteren Bereich des

Erkennt das Gerät, dass der

Strom den Höchstwert des

eingestellten Messbereichs

en Sie, ob der

reichs am Messgerät mit

dem des Messwandlers

WARNUNG

Möglicherweise vorhandene zusätzliche Erdungen können den Messwert beeinflussen. Wegen der Schwierigkeit dieses Messvorgangs und der manchmal auftretenden großen Probleme beim Entfernen der Stromzange empfehlen wir, die Messung indirekt durchzuführen.

Die GO/STOP-

und im recht erscheint die Meldung STOP

LEAK

I = 7 . 0 m A

I m a x = 1 2 . 0 m A

Echtzeitmessung und -

Displays die Meldung RUN

Zum Speichern der angezeigten Ergebnisse (sowohl im RUN- als auch im STOP-Modus) die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

7.2.1. Fehlerbehaftete Ergebnisse

LEAK

I > 1 0 0 . 0 A

übersteigt, wird der nebenstehende Bildschirm angezeigt. Überprüf

I m a x > 1 0 0 . 0 A

Höchstwert des Messbe-

100A

übereinstimmt

Zum Speichern der angezeigten Ergebnisse die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

RUN

Gemessener Wert übersteigt den Höchstwert des Messbereichs

STOP

DE - 58

400 Series

Taste, bewegen Sie

mit Hilfe

) und bestätigen Sie mit

Wert

der Eingangsparameter in Echtzeit, zeigt

diesen in einem Bildschirm ähnlich dem hier

nebenstehenden an, und im rechten unteren

Bereich des Displays erscheint die Meldung

8. NETZ- UND LEISTUNGSANALYSE

8.1. PWR: NETZ- UND LEISTUNGSANALYSE, ECHTZEITMESSUNG

Diese Funktion ermöglicht die Messung der Spannung des elektrischen Stromnetzes und der relevanten Harmonischen. Mit Hilfe einer externen Stromzange ist es auch möglich, den Strom und seine relevanten Oberwellen zu messen und ebenso andere Parameter wie Leistung, Leistungsfaktor etc. Folgende Messmodi sind verfügbar:

• PAR Messung von Parameter wie Strom, Spannung, Leistung, Leistungsfaktor etc.

• HRM V Messung der Oberwellen (Harmonischen) der Spannung

• HRM I Messung der Oberwellen (Harmonischen) des Stromes

Abb. 32: Geräteanschluss für Netzanalysemessungen

Drücken Sie die MENUden Kursor im Hauptmenü auf PWR der Pfeiltasten (,

ENTER. Das Gerät misst den aktuellen

RUN.

Benutzen Sie die ⊳⊳⊳⊳ -Tasten zur Auswahl der einzustellenden Parameter

und die  -Tasten zur Einstellung des jeweiligen Wertes des Parameters.

Eine Bestätigung der Auswahl mit ENTER ist nicht erforderlich.

Func

Mit Hilfe der virtuellen Func-Taste wird der Messmodus des Gerätes ausgewählt: PAR, HRM V, HRM I

Mit Hilfe der virtuellen FS-Taste, die nur im PAR-Modus mit Hilfe der Func-Taste aktiviert ist, kann der Messbereich der Stromzange folgendermaßen eingestellt werden: 1 A, 5A, 10 A, 30 A, 100 A, 200 A, 300 A, 400 A, 1000 A, 2000 A, 3000 A. Änderungen am FS-Wert wirken sich auch auf die Nutzung der LEAK-Funktion aus (§ 7.2)

PAG

Mit Hilfe der virtuellen FS-Taste, die nur im HRM-V- oder HRM-IModus mit Hilfe der Func-Taste aktiviert ist, kann das Säulendiagramm der Harmonischen Fenster für Fenster durchblättert werden: Folgende Einstellungen sind verfügbar:

h02÷h08, h09÷h15, h16÷h22, h23÷h29, h30÷h36, h37÷h43, h44÷h50

PWR

V = 2 30 .8 V I = 2 7 .2 A f = 5 0 .0 H z P = 5 . 09 k W S = 6 . 28 k VA Q = 2 . 14 k VA R p f = 0 . 94 i d p f = 0 . 9 4 i

PAR 100A

Func FS

RUN

DE - 59

400 Series

Taste drücken. Das Gerät

beendet die Aktualisierung des Messwertes,

und im rechten unteren Bereich des Displays

. Drücken Sie

elbe Taste um die

anzeige des

Momentanwertes des jeweiligen

Eingansparameters neu zu starten. In diesem

Fall erscheint im rechten unteren Bereich des

Taste drücken. Das Gerät

beendet die Aktualisierung des Messwertes

und im rechten unteren Bereich des Displays

wertes des jeweiligen Eingansparameters neu

zu starten. In diesem Fall erscheint im rechten

unteren Bereich des Displays die Meldung

hxx

Mit Hilfe der virtuellen FS-Taste, die nur im HRM-V- oder HRM-IModus mit Hilfe der Func-Taste aktiviert ist, kann die anzuzeigende Ordnungsnummer der Harmonischen erhöht oder vermindert werden

3. Führen Sie den Stecker der Stromzange in Eingang In1 des Messgerätes ein

Klemmen Sie die zu testende Phase an. Führen Sie den schwarzen und blauen Stecker der Einzelkabel in die jeweiligen Eingangsbuchsen P und N des Messgerätes ein. Stecken Sie die jeweiligen Krokodilklemmen auf die freien Kabelenden und schließen Sie die Messkabel an den zu testenden Leiter an, wie in Abb. 32. Der Pfeil an der Stromzange muss in Richtung des Leistungsflusses zeigen, d.h. von der Spannungsquelle zum Verbraucher

8.1.1. PAR Modus

PWR

Die GO/STOP-

erscheint die Meldung STOP nochmals dies Echtzeitmessung und -

Displays die Meldung RUN

Zum Speichern der angezeigten Ergebnisse (sowohl im RUN- als auch im STOP-Modus) die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

V = 2 30 .8 V I = 2 7 .2 A f = 5 0 .0 H z P = 5 . 09 k W Q = 2 . 14 k VA R S = 6 . 28 k VA p f = 0 . 94 i d p f = 0 . 9 4 i

PAR 100A

Func FS

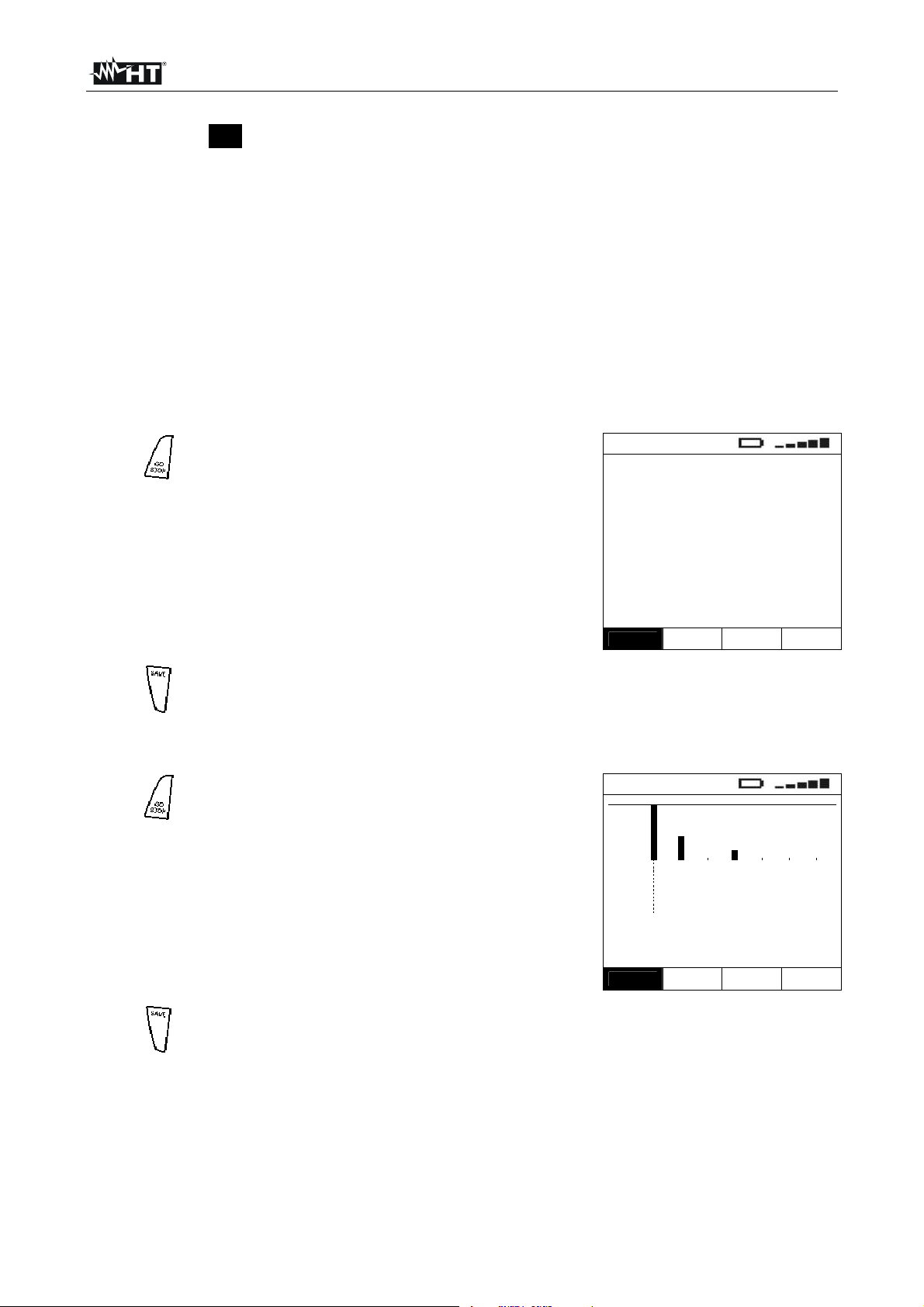

8.1.2. HRM V und HRM I Modus

PWR

Die GO/STOP-

STOP

erscheint die Meldung STOP. Drücken S nochmals dieselbe Taste um die Echtzeitmessung und -anzeige des Momentan-

RUN

Zum Speichern der angezeigten Ergebnisse (sowohl im RUN- als auch im STOP-Modus) die SAVE-Taste zweimal oder die SAVE-Taste einmal und anschließend die ENTER-Taste drücken (§ 9.1)

h02 = 10.0 % thdV = 11.5 %

HRM V

Func PAG hxx

↑↓ ↑↓

STOP

DE - 60

400 Series

9. SPEICHER

9.1. SPEICHERUNG VON MESSWERTEN

SAVE

1. Nach dem ersten Drücken der SAVE-Taste, wie in den Abschnitten zu den einzelnen Messfunktionen beschrieben,

M e m o r y : 0 1 5

P o s i t i on : 0 1 0

zeigt das Gerät einen Bildschirm ähnlich dem hier nebenstehendem an

L o c a t i o n : 1 9 4

↑↓ ↑↓

P L

2. Die Parameter P (Messpunkt) und L (Ort der Messung) helfen dem Bediener bei der Bezeichnung der Stelle, an der die Messung ausgeführt wurde. Die Werte dieser Parameter können zwischen 001 und 255 frei ausgewählt werden und sind nicht an die sich jeweils erhöhende Speicheradresse der Messergebnisse gebunden.

3. Die Speicheradresse, an der die Messwerte abgespeichert werden, kann nicht verändert werden. Das Gerät benutzt dazu immer die erste verfügbare Adresse, d.h. die auf die zuletzt benutzte folgende Adresse. ( fortlaufende Nummerierung)

Benutzen Sie die ⊳⊳⊳⊳ -Tasten zur Auswahl der einzustellenden Parameter

Alternative:

und die  -Tasten zur Einstellung des jeweiligen Wertes des Parameters.

Zum Abspeichern der Messwerte die ENTER oder

Oder:

oder

SAVE-Taste drücken. Das Gerät bestätig die Speicherung mit einem doppelten Tonsignal

Erste verfügbare Speicheradresse (zuletzt gespeicherte +1)

Zuletzt eingestellter Wert für Parameter P ( Platz oder Pfad)

Zuletzt eingestellter Wert für Parameter L

Zum Abbrechen ohne Speicherung die ESC-Taste drücken

9.1.1. Fehlerbehaftete Ergebnisse

1. Lösen Sie einen Speicher-

LEAK

vorgang aus, wenn alle 500 Speicheradressen belegt sind, zeigt das Gerät einen Bildschirm ähnlich dem hier nebenstehenden an

I = 4 7 . 0 A

I m a x = 8 6 . 4 A

FULL MEMORY

100A

RUN

Der gesamte Gerätespeicher ist bereits belegt

DE - 61

400 Series

Taste, bewegen Sie

mit Hilfe

) und bestätigen Sie mit

wird auf dem Display

ein Bildschirm ähnlich dem nebenstehenden

werden in aufsteigender Zellenreihenfolge

der ältesten bis zur

Die Anzahl der verwendeten

die Anzahl der verfügbaren

Taste

die anzuzeigende Messung

Taste

drücken, zeigt das Messgerät die gewählte

9.2. VERWALTUNG GESPEICHERTER DATEN

Drücken Sie die MENUden Kursor im Hauptmenü auf MEM der Pfeiltasten (, ENTER. Anschließend

angezeigt und es wird folgendes aufgelistet:

• MEM Speicherplatznummer

• TIPO Art der durchgeführten Messung

• P Platznummer P (frei wählbar)

• L Strompfadnummer ( frei wählbar)

Die verschiedenen durchgeführten Messungen

M E M

M E M T y p P L 0 0 1 L o w O 1 1 0 0 4 4 0 0 2 R i s o 1 1 0 0 4 4

0 0 3 R i s o 1 1 0 0 9 6

0 0 4 R C D 1 1 0 0 9 6 0 0 5 Z p e 1 1 0 0 9 6 0 0 6 R i s o 1 1 0 0 9 6 0 0 7 R i s o 2 2 3 1 1 2

T o t . 3 5 5 F r e e . 1 4 5

↑↓ ↑↓

REC PAG CANC

TOT

angezeigt (beginnend mit neuesten). Speicherzellen und Speicheradressen wird ebenfalls angezeigt

Benutzen Sie die ⊳⊳⊳⊳  Tasten zur Auswahl der einzustellenden Parameter

und die ,  Tasten zur Einstellung des jeweiligen Wertes des Parameters.

REC

Mit Hilfe der virtuellen REC-Taste können Sie nacheinander durch die angezeigten Messungen scrollen und die wieder aufzurufende Messung auswählen

PAG

Mit Hilfe der virtuellen PAG-Taste können Sie durch die auf jeder Seite angezeigten Messungen scrollen (in Gruppen von jeweils 7 Messungen) und so die wieder aufzurufende Messung schneller auswählen

CANC

Mit Hilfe der virtuellen CANC-Taste können Sie die letzte oder alle Messungen im Speicher löschen. Folgende Optionen stehen zur Verfügung: LST, TOT

9.2.1. Wiederaufrufen einer Messung

Mit Hilfe der virtuellen REC- und PAGkönnen Sie auswählen. Wenn Sie die ENTER-

Messung an, einschließlich zugehöriger Info.

R C D

0° 18 0° x 1 /2 > 99 9m s > 99 9m s

x 1 2 8 m s 3 1m s x 5 8 m s 1 0 m s

FRQ=50.0Hz Ut=1.4V VP-N =22 8V VP- Pe= 228 V

Drücken Sie die Taste ESC, um zur Liste der gespeicherten Messungen zurückzukehren

Drücken Sie die Taste ESC, um zum Hauptmenü zurückzukehren

RCD OK

AUTO 30mA

Func IdN RCD UL

50V

DE - 62

400 Series

CANC

Falls keine Messungen

gespeichert sind und es wird

auf den Speicher des

wird

Bildschirm ähnlich dem

menü des Messgerätes

9.2.2. Löschen der letzten oder aller Messungen

Wählen Sie mit der virtuellen Taste LAST oder TOT, je nachdem, ob Sie die letzte Messung oder alle Messungen im Speicher löschen möchten. Drücken Sie ansschließend die ENTER-Taste. Das Messgerät fordert Sie mit einem Bildschirm ähnlich dem nebenstehend gezeigten auf, die Löschung zu bestätigen

Alternative Methode:

Drücken Sie die ENTER-Taste, um die Löschung der Messungen zu bestätigen. Falls alle im Messgerät gespeicherten Messungen gelöscht werden, wird ein Bildschirm ähnlich dem nebenstehenden angezeigt

Oder:

Drücken Sie die Taste ESC, um zur Liste der gespeicherten Messungen zurückzukehren

C L R

A LL E S L ö s c he n?

E N T E R J a E SC A b br .

M E M

ME M TY PE P L

00 1 LOW Ω 11 0 096 0 0 2 LO W Ω 11 0 096 0 0 3 LO W Ω 11 0 096 0 0 4 LO W Ω 11 0 096 0 0 5 LO W Ω 11 0 096 0 0 6 LO W Ω 11 0 096 0 0 7 LO W Ω 11 0 096

T O T: 0 00 F R E E :5 0 0

↑↓ ↑↓

REC PAG

TOT

CANC

Drücken Sie die Taste ESC, um zum Hauptmenü zurückzukehren

9.2.3. Fehlerbehaftete Ergebnisse

Messgeräts zugegriffen, ein nebenstehenden angezeigt. Keine der Tasten ist aktiv mit Ausnahme der ESCTaste, um zum Verwaltungs-

zurückzukehren.

M E M ME M Ty p P L

0 0 2 LO W Ω 11 0 096 0 0 3 LO W Ω 11 0 096 0 0 4 LO W Ω 11 0 096 0 0 5 LO W Ω 11 0 096 0 0 6 LO W Ω 11 0 096 0 0 7 LO W Ω 11 0 096

T O T: 0 00 F R E E :5 0 0

00 1 LOW Ω 11 0 096

↑↓ ↑↓

REC PAG CANC

TOT

DE - 63

400 Series

10. VERBINDUNG ZUM PC ( MESSWERTE HERUNTERLADEN)

Die Verbindung zwischen PC und Instrument wird durch die serielle optisch isolierte Schnittstelle und dem Schnittstellenkabel C2001 ( Rs-232 Kabel) oder C2006 ( USB Kabel) hergestellt. Vor dem Arbeiten mit dieser Verbindung ist es notwendig, die geeignete COM-Schnittstelle und Baudrate (9600) an Ihrem PC oder Notebook auszuwählen. Um diesen Parameter einzustellen starten Sie die Software "Toplite oder Topview.

ACHTUNG

Um die gespeicherten Daten vom Instrument zum PC zu übertragen, beachten Sie folgenden Ablauf:

: Die ausgewählte Schnittstelle sollte NICHT mit anderen Geräten

oder Anwendungen geteilt werden (Beispiel-Maus, Modem, etc.)

Drücken Sie die ON Taste um das Messgerät einzuschalten

2. Verbinden Sie das Instrument mit dem PC über das optoisolierte Kabel C2001 oder C2006

3. Starten Sie die Software Topview oder Topview Lite um die gespeicherten Daten vom Instrument zum PC zu übertragen.

Weitere Informationen zu der Daten und Protokollsoftware entnehmen Sie bitte der

zugehörigen Bedienungsanleitung TOPVIEW LITE

DE - 64

400 Series

Nur erfahrene Techniker können das Gerät öffnen und die Batterien

wechseln. Vor dem Entfernen der Batterien trennen Sie die Messleitungen

11. WARTUNG

11.1. ALLGEMEINES

Dies ist ein Präzisionsmessgerät. Befolgen Sie die Anweisungen für Betrieb und Lagerung in dieser Anleitung genau, um mögliche Schäden oder Gefahren zu vermeiden. Verwenden Sie dieses Messgerät nicht unter ungünstigen Bedingungen wie hoher Temperatur oder Feuchtigkeit. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus. Achten Sie darauf, das Messgerät nach dem Gebrauch auszuschalten. Wenn das Gerät für einen längeren Zeitraum nicht verwendet wird, ist es empfehlenswert, die Batterien entfernen, um den Austritt von Batterieflüssigkeit zu vermeiden, die interne Schaltungen beschädigen könnte.

11.2. BATTERIEWECHSEL Wenn die Anzeige für niedrigen Batteriestand (§ Fehler! Verweisquelle konnte nicht gefunden werden.) müssen die Batterien ausgewechselt werden.

VORSICHT

von den Eingangsanschlüssen, um Stromschläge zu vermeiden.

1. Schalten Sie das Gerät aus.

2. Entfernen Sie die Messleitungen von den Eingangsanschlüssen.

3. Entfernen Sie die Batteriefachabdeckung mit Hilfe von einem Schraubendreher

4. Entfernen Sie alle Batterien und tauschen Sie sie durch neue des gleichen Typs (siehe Abschnitt 12.3.) aus, und achten Sie auf die richtige Polung.

5. Setzen Sie die Abdeckung des Batteriefaches wieder auf und befestigen sie es mit der Schraube

6. Sorgen Sie für eine fachgemäße Entsorgung der Batterien.

11.3. REINIGUNG

Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine feuchten Tücher, Lösemittel, Wasser, usw.

11.4. ENTSORGUNG

Vorsicht: Dieses Symbol zeigt an, dass das Gerät und die einzelnen Zubehörteile fachgemäß und getrennt voneinander entsorgt werden müssen

DE - 65

400 Series

12. SPEZIFIKATIONEN

12.1. TECHNISCHE DATEN

Niederohmmessung (LOWΩΩΩΩ)

Bereich [ΩΩΩΩ] Auflösung [ΩΩΩΩ]

0.00 ÷ 9.99

10.0 ÷ 99.9

Prüfstrom >200mA DC bis zu 5Ω (inclusive Widerstand der Kalibration) Auflösung 1mA, Genauigkeit ±(5.0%rdg + 5dgt) Leerlaufspannung 4 < V Testmodus AUTO: automatische Umpolung, Summer ertönt sofern Prüfstrom < 200mA R+, R-: feste Polarität, Summer ertönt sofern Prüfstrom < 200mA

< 24V

0.01

0.1

Isolationsmessung (MΩΩΩΩ)

Prüfspannung [V]

100

250

500

1000

Leerlaufspannung < 1.25 x gewählte Prüfspannung Kurzschlussstrom < 15mA (peak) Prüfspannung Auflösung: 1V, Genauigkeit ±(5.0%rdg + 5dgt) @ Rmis> 0.5% FS Prüfstrom > 2.2mA mit 230kΩ @ 500V > 1mA mit 1kΩ @ bei anderen Vnom

Bereich [MΩΩΩΩ] Auflösung [MΩΩΩΩ]

0.01 ÷ 9.99

10.0 ÷ 49.9

50.0 ÷ 99.9

0.01 ÷ 9.99

10.0 ÷ 99.9 100 ÷ 199

0.01 ÷ 9.99

10.0 ÷ 99.9 100 ÷ 249 250 ÷ 499

0.01 ÷ 9.99

10.0 ÷ 99.9 100 ÷ 499 500 ÷ 999

0.01 ÷ 9.99

10.0 ÷ 99.9 100 ÷ 999

1000 ÷ 1999

0.01

0.1

0.01

0.1 1

0.01

0.1 1 1

0.01

0.1 1 1

0.01

0.1 1 1

RCD TEST

Phase-Neutral und Phase-Erde Spannungsbereich (110 ÷ 240V) ±10% Frequenz 50Hz ±0.5Hz, 60Hz ±0.5Hz Prüfstrom (IdN) 10mA, 30mA, 100mA, 300mA, 500mA Berührungsspannung (ULIM) 25V, 50V

Auslösezeit (x½, x1, x2, x5, AUTO)

Faktor [x IdN] Bereich [ms] Auflösung [ms]

½, 1

RCD Typ AC ( ), A ( ), allgemein and selektiv Prüfstrom (IdN) multiplier x1, x2, x5, AUTO: Genauigkeit: -0%, +10% IdN multiplier x½: Genauigkeit: -10%, +0% IdN

1 ÷ 999 allg. und selektiv 1 ÷ 200 general 1 ÷ 250 selektiv 1 ÷ 50 general 1 ÷ 160 selektiv

Genauigkeit

±(2.0%rdg + 2dgt)

Genauigkeit

±(2.0%rdg + 2dgt)

±(5.0%rdg + 2dgt)

±(2.0%rdg + 2dgt)

±(5.0%rdg + 2dgt)

±(2.0%rdg + 2dgt)

±(5.0%rdg + 2dgt)

±(2.0%rdg + 2dgt)

±(5.0%rdg + 2dgt)

±(2.0%rdg + 2dgt)

±(5.0%rdg + 2dgt)

Genauigkeit

±(2.0%rdg + 2dgt)

DE - 66

400 Series

Auslösestrom Ia ( )

IdN [mA] Typ Bereich IdN [mA] Auflösung [mA] Genauigkeit

≤ 10

> 10

RCD Typ: AC ( ), A ( ), Allgemein und selektiv Auslösezeit : Auflösung 1ms, Genauigkeit ±(2.0%rdg + 2dgt)

(0.5 ÷ 1.4) IdN (0.5 ÷ 2) IdN (0.5 ÷ 1.4) IdN (0.5 ÷ 2) IdN

0.1 IdN -0%, +10%rdg

Schutzerderwiderstand (Ra)

Bereich [ΩΩΩΩ] Auflösung [ΩΩΩΩ]

1 ÷ 1999

RCD Typ AC ( ), A ( ), Allgemein und selektiv Prüfstrom < ½ IdN, Genauigkeit: -10%, +0% IdN Berührungsspannung Ut Bereich: 0 ÷ 2Ut lim Auflösung: 0.1V Genauigkeit: -0%, +(5%rdg + 3dgt)

Genauigkeit

±(5.0%rdg + 3dgt)

Netz- und Schleifenimpedanz (LOOP)

Phase-Neutral und Phase-Erde Spannungsbereich (110 ÷ 240V) ±10% Phase-Phase Spannungsbereich (110 ÷ 415V) ±10% Frequenz 50Hz ±0.5Hz, 60Hz ±0.5Hz

TT und TN System

Bereich [ΩΩΩΩ] Auflösung [ΩΩΩΩ]

0.01 ÷ 9.99

10.0 ÷ 199.9

200 ÷ 1999 (nur Phase-Erde)

Max. Prüfstrom 3A @ 127V, 6A @ 230V, 10A @ 400V

0.01

0.1 1

Genauigkeit

±(5.0%rdg + 3dgt)

IT System

Bereich [mA] Auflösung [mA] Genauigkeit

5 ÷ 999

Berührungsspannung, Grenzwert (UL) 25V, 50V

±(5.0%rdg + 3dgt)

Schleifenwiderstand (Ra)

Bereich [ΩΩΩΩ] Auflösung [ΩΩΩΩ]

0.01 ÷ 9.99

10.0 ÷ 199.9

200 ÷ 1999 (phase-earth only)

Prüstrom <15mA Berührungsspannung (ULIM) 25V, 50V Phase-Neutral und Phase-Erde Spannungsbereich (110 ÷ 240V) ±10% Frequenz 50Hz ±0.5Hz, 60Hz ±0.5Hz

0.01

0.1 1

Genauigkeit

±(5.0%rdg + 1Ω)

Drehfeldrichtungsmessung (1 polig)

Spannungsbereich P-N, P-PE Frequenzbereich Anzeigeergebnisse

(100V ÷ 240V) ±10% 50Hz ± 0.5Hz, 60Hz ± 0.5Hz

Die Messung ist nur bei direktem Kontakt mit spannungsführenden Teilen möglich

"123"→Richtig, "132"→Falsch

Leckstrommessung (LEAK)

Bereich [mV] Auflösung [mA] Genauigkeit

1 ÷ 1200.0

Max. Crestfaktor ≤ 3 Ansprechzeit 10ms Frequenz 50Hz ±0.5Hz, 60Hz ±0.5Hz

0,1 mA

±(1.0%rdg + 2dgt)

DE - 67

400 Series

Umweltparameter (AUX)

Parameter Bereich Auflösung

Temperatur

Feuchte

DC Spannung

-20.0 ÷ 80.0°C

-4.0 ÷ 176.0°F

0.0 ÷ 100.0% RH

±(0.0 ÷ 999.9mV)

0.1°C

0.1°F

0.1% RH

0.1mV

verarbeitendes

Signal

-20 ÷ +80mV

-4 ÷ +176mV 0 ÷ +100mV

±(0.2 ÷ 999.9mV)

Genauigkeit

±(2.0%rdg + 2dgt)

0.001 ÷ 20.00Lux 0.001 ÷ 0.02Lux 0 ÷ +100mV

Lichtstärke

0.1 ÷ 2000Lux 0.1 ÷ 2Lux 0 ÷ +100mV 1 ÷ 20000Lux 0.1 ÷ 2Lux 0 ÷ +100mV

Netzanalyse (PWR)

Frequenz

Bereich [Hz] Auflösung [Hz] Genauigkeit

47.0 ÷ 63.0

Spannungsbereich 5.0 ÷ 265.0 Strombereich 0.005 ÷ 1.2 x FS

0.1

±(2.0%rdg + 2dgt)

Spannung AC TRMS (Eingänge P, N, E)

Bereich [V] Auflösung [V] Genauigkeit

5.0 ÷ 265.0

Max. Crestfaktor ≤ 1,5 Frequenz 47.0 ÷ 63.0 Hz

0.1V

±(0.5%rdg + 2dgt)

Spannung harmonische Oberschwingungen

Bereich [V] Auflösung [V] Order Genauigkeit

0.0 ÷ 265.0

Frequenz 47.0 ÷ 63.0 Hz

0.1V

2 ÷ 15 ±(2.0%rdg + 5dgt)

16 ÷ 49 ±(5.0%rdg + 10dgt)

Strommessung

Bereich [A] Auflösung [A] Genauigkeit

0.005 ÷ 1.2 x FS

Max. Crestfaktor ≤ 3 Frequenz 47.0 ÷ 63.0 Hz

Siehe Tab. 2

±(1.0%rdg + 2dgt)

Strom harmonische Oberschwingungen

Bereich [V] Auflösung [A] Order Genauigkeit

0.005 ÷ 1.2 x FS

Frequenz 47.0 ÷ 63.0 Hz Strom Grundwelle ≥ 0.020 x FS

siehe Tab. 2

2 ÷ 15 ±(2.0%rdg + 5dgt)

16 ÷ 49 ±(5.0%rdg + 10dgt)

Messbereich [A] Auflösung [A] Messbereich [A] Auflösung [A]

1 0.001 300 0.1 10 0.01 400 0.1 30 0.01 1000 1

100 0.1 2000 1 200 0.1 3000 1

Tab. 2: Stromwandler in Verbindung mit dem Messgerät

DE - 68

400 Series

Wirk-, Blind-, Scheinleistung (Eingänge P, N oder E + In1) bei cosϕϕϕϕ=1, Vmess >60 V, Freq=50,0 Hz)

Bereich [W, VAR, VA] Auflösung [W, VAR, VA]

0.0 ÷ 999.9

1.000 ÷ 9.999 k

0.000 ÷ 9.999 k

10.00 ÷ 99.99 k

0.00 ÷ 99.99 k

100.0 ÷ 999.9 k

0.0 ÷ 999.9 k

1000 ÷ 9999 k

0.1

0.001 k

0.01 k

0.1 k

0.1 k 1 k

Max Messbereich

Stromzange [A]

FS ≤ 1

1 < FS ≤ 10

10 < FS ≤ 100

100 < FS ≤ 3000

Genauigkeit

±(1.0%rdg + 6dgt)

Leistungsfaktor - Cosϕϕϕϕ (@ Vmess > 60 V, Freq = 50,0 Hz

Strombereich [A] Bereich Auflösung Genauigkeit

0.005 ÷ 0.1 x FS ± 2°

0.1 ÷ 1.2 x FS

0.80c ÷ 1.00 ÷ 0.80i

0.01

± 1°

DE - 69

400 Series

12.2. SICHERHEITSSTANDARDS

12.2.1. Allgemein

Instrument : IEC / EN61010-1, IEC / EN61557-2, -3, -4, -6, -7 VDE0413 Teil 2, -3 , -4, -6, -7 Technische Dokumentation: IEC / EN61187 Zubehör Sicherheit: IEC / EN61010-031 IEC / EN61010-2-032 Insulation: doppelte Isolation Verschmutzungsgrad : 2 Innenverwend. Max.-Höhe: 2000m Überspannungskategorie: CAT III 240V zu Erde, max. 415V zwischen den Eingängen

12.2.2. Referenzen zu den Vorschriften, Normen

LOWΩ (200mA), Niederohmmessung EN61557-4 MΩ, Isolationsmessung EN61557-2 RCD: EN61557-6 Loop, Zpe, Zpn, Zpp, Impedanzmessung EN61557-3 Ra 15

Schleifenwiderstand EN61557-3

123 , Drehfeldmessung EN61557-7

12.2.3. AUX

Schallpegelmessung IEC / EN60651:1994/A1 Typ 1, IEC /

EN60804:1994/A2 type 1DLgs. 195/2001

12.2.4. Allgemeine Spezifikationen Mechanische Angaben

Abmessungen: 235 (L) x 165 (B) x 75 (T) Gewicht (inkl. Batterien): ca. 1250g

Stromversorgung

Batterietyp: 6 Batterien 1.5 V – LR6 – AA – AM3 – MN 1500 Anzeige für niedrigen das Symbol " " wird angezeigt, wenn Batteriestand: die Batteriespannung zu gering ist Batterielebensdauer ca. 48 Stunden in PWR Funktion VDE Messungen > 600 Tests Auto power off: nach 5 min

Display: LCD mit Hintergrundbeleuchtung, 73x65 mm Speicher für max. 500 Messwerte PC Schnittstelle: optische Schnittstelle

12.3. UMGEBGUNG

12.3.1. Umgebungsbedingungen

Arbeits-Kalibrierungs-Temperatur: 23° ± 5°C Arbeitstemperatur: 0 ÷ 40°C Maximale relative Luftfeuchte: <80%UR Lagertemperatur: -10 ÷ 60°C Lagerfeuchtigkeit: <80%UR

12.3.2. EMV und LVD

Das Messgerät wurde gemäß den EMV Richtlinien und den Normen EN61326-1 (1997) + A1 (1998) entworfen und auf deren Einhaltung überprüft.

DE - 70

400 Series

12.4. LIEFERUMFANG

Modell Iso410 Speed418 Combi419 Combi420

Geräteschutztasche Borsa75N Kalibrierzertifikat Kurzbedienungsanleitung Handbuch auf CD ROM 3 Leiter Schukokabel C2033x Messleitungssatz Universalkit 6 Batterien Typ 1,5V , AA

               

       

 

12.5. OPTIONALES ZUBEHÖR:

Beschreibung Artikel

- Geräteschutztasche mit Gurt zur freihändigen Bedienung SP-0400

- Fernbedienung (Tastkopf mit Start /Stop Funktion) PR400

- Stromzange 5mA bis 100A AC, HT4005N

- Fehlerstrom-Zange 1mA bis 1000A , Durchmesser 54 mm HT-96U

- Stromzange für Stromschienen 200A/2000A HP302C

- Stromzange für Stromschienen 300A/3000A HP303C

- Temperatur und Feuchtigkeitssonde HT52/05

- Multi-Bereichs- Beleuchtungsstärkesonde 20-2000-20000Lux/2V HT53/05

- Schallpegelmesser HT55

- Adapterkabel für Eingang I1, AUX ABNACON

- Adapter zur genauen Messung hoher Kurzschlussströme bis 60kA IMP57 Prüfstrom: max.200 A AC Messbereich: 0,1mΩ –199,9mΩ und 200mΩ bis 1999mΩ

Genauigkeit: +/- 5% + 1mΩ

Software & Kabel

• optisch isoliertes Schnittstellenkabel mit RS-232 Anschluss C2001

• optisch isoliertes Schnittstellenkabel mit USB Anschluss C2006

• (einfache Datenverarbeitung und Protokollerstellung) Topview Lite

• Prüf- und Protokollsoftware mit einfacher Datenbank Protokollmanager HT

• professionelle Prüf- und Protokollsoftware mit Datenbank elektromanager HT

DE - 71

400 Series

13. SERVICE

13.1. GARANTIEBEDINGUNGEN

Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie das Gerät gekauft haben. Vergessen Sie nicht, einen Bericht über die Gründe für das Einschicken beizulegen (erkannte Mängel). Verwenden Sie nur die Originalverpackung. Alle Schäden beim Versand, die auf Nichtverwendung der Originalverpackung zurückzuführen sind, hat auf jeden Fall der Kunde zu tragen.

Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden.

Von der Garantie ausgenommen sind:

• Zubehör und Batterien (nicht durch die Garantie gedeckt)

• Reparaturen, die aufgrund unsachgemäßer Verwendung (einschließlich Anpassung

an bestimmte Anwendungen, die in der Bedienungsanleitung nicht berücksichtigt sind) oder durch unsachgemäße Kombination mit inkompatiblen Zubehörteilen oder Geräten erforderlich werden.

• Reparaturen, die aufgrund von Beschädigungen durch ungeeignete

Transportverpackung erforderlich werden.

• Reparaturen, die aufgrund von vorhergegangenen Reparaturversuchen durch

ungeschulte oder nicht autorisierte Personen erforderlich werden.

• Geräte, die aus irgendwelchen Gründen vom Kunden selbst modifiziert wurden,

ohne dass das ausdrückliche Einverständnis unserer technischen Abteilung dafür vorlag.

Der Inhalt dieser Bedienungsanleitung darf ohne das Einverständnis des Herstellers in keiner Form reproduziert werden.

Unsere Produkte sind patentiert und unsere Warenzeichen eingetragen. Wir behalten uns das Recht vor, Spezifikationen und Preise aufgrund eventuell notwendiger technischer Verbesserungen oder Entwicklungen zu ändern

13.2. KUNDENDIENST

Für den Fall, dass das Gerät nicht korrekt funktioniert, stellen Sie vor der Kontaktaufnahme mit Ihrem Händler sicher, dass die Batterien korrekt eingesetzt sind und funktionieren. Überprüfen Sie die Messkabel und ersetzen Sie diese bei Bedarf. Stellen Sie sicher, dass Ihre Betriebsabläufe der in dieser Betriebsanleitung beschriebenen Vorgehensweise entsprechen. Falls Sie das Gerät aus irgendeinem Grund zur Reparatur oder zum Austausch einschicken müssen, setzen Sie sich zuerst mit Ihrem lokalen Händler in Verbindung, beim dem Sie das Gerät gekauft haben. Vergessen Sie nicht, einen Bericht über die Gründe für das Einschicken beizulegen (erkannte Mängel). Verwenden Sie nur die Originalverpackung. Alle Schäden beim Versand, die auf Nichtverwendung der Originalverpackung zurückzuführen sind, hat auf jeden Fall der Kunde zu tragen. Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden

DE - 72

400 Series

14. PRAKTISCHE RATSCHLÄGE ZU DEN VDE MESSUNGEN

•••• LOWΩ

Durchgangsprüfung an Schutzleitern, und Potentialausgleichsleitern

Die Messung entspricht EN 61557-4 und VDE 0413 Teil 4.

Die Niederohmmessung dient zur Überprüfung einer niederohmigen Verbindung des Schutzleiters oder Potentialausgleichsleiters an allen Anschlußstellen. Vor Beginn der Messung ist eine Kalibrierung der Meßleitungen angebracht um den Widerstand der verwendeten Meßleitung zu kompensieren.

Eine niederohmige Verbindung des Schutzleiters liegt vor wenn der gemessene Widerstand kleiner als 1 Ohm ist. Bei Potentialausgleichsleiter gilt als Richtwert < 0,1 Ohm.

Die Messung wird in zwei Stufen (für beiden Polaritäten) durchgeführt, wobei die Polarität automatisch umgekehrt wird. Der arithmetische Mittelwert beider Teilmessungen wird auch dargestellt.

Ω ( NIEDEROHMMESSUNG )

ΩΩ

Bevor Sie einen Durchgangstest durchführen, schalten Sie den zu prüfenden Schaltkreis spannungsfrei und entladen Sie alle Kapazitäten.

WARNUNG

• Riso (Isolationsmessung)

Die Messung wird entsprechend EN61557-2 und VDE 0413 Teil 2 vorgenommen.

Die Prüfung des Isolationswiderstandes gehört zu den wichtigsten Prüfungen um die Sicherheit von elektrischen Anlagen beurteilen zu können. Folgen der Isolationsfehler sind u.a. Kurzschluss, Erd- oder Körperschluß

Vor Durchführung der Isolationsmessung, schalten Sie die Spannung vom Prüfschaltkreis ab und trennen Sie jeden vorhandenen Verbraucher .

Wenn Sie die Isolation an einem elektrischen System prüfen, führen Sie folgende Messungen durch:

• Isolation zwischen jeder Phase und Erde.

• Isolation zwischen Neutralleiter und Erde.

• Isolation zwischen jeder Phase und Neutralleiter.

• Isolation zwischen den einzelnen Phasen (vorausgesetzt, daß dieser Vorgang keine

Beschädigung irgendwelcher Teile des Prüfschaltkreises bewirkt).

WARNUNG

DE - 73

400 Series

Norm Beschreibung Prüfspannung

VDE 0100

IEC 64-8/6

VDE 0100

IEC 64-8/6

Systeme SELV oder PELV

Syst. bis zu 500V

Systeme über 500V

Isolationen von Böden und

Wänden in zivilen Anlagen

Isolationen von Böden und

250VDC 500VDC

1000VDC

500VDC

1000VDC

> 50kΩ (wenn Un<500V)

> 100kΩ (wenn Un >500V)

Grenzwert

> 0.25MΩ

> 0.5MΩ

> 1. MΩ

Wänden in Systemen über

500V EN60439 Schalttafeln 230/400V 500VDC EN60204 Elektrische Ausrüstungen von

500VDC

> 230kΩ

> 1MΩ

Maschinen

VDE 0100

IEC 64-8/6

Isolationen von Böden in

medizinischen Räumen

500VDC

1MΩ (bei Böden bis 1 Jahr alt)

100MΩ (bei Böden > 1 Jahr alt)

Tab Mindestwerte für den Isolationswiderstand

•••• FI-TEST (RCD)

Die Messung entspricht VDE 0413 Teil 6.

Die manuelle Überprüfung der RCD (FI) Auslösezeit bewirkt die Auslösung der Schutzeinrichtung. Vergewissern Sie sich deshalb, daß KEIN Verbraucher mit dem Zweig verbunden ist, in dem der RCD (FI) geprüft wird der durch die Abschaltung des Systems in Mitleidenschaft gezogen werden könnte. Wenn möglich, schalten Sie jede Last ab, die mit dem Zweig des DifferentialSchalters verbunden ist, - da andere Fehlerleckströme mit einfließen können, die das Prüfergebnis beeinträchtigen können.

Die Auslösung des Differentialschalters (RCD) muss innerhalb der max. zulässigen Abschaltzeit gemäß folgender Tabelle erfolgen:

RCD (FI) Typ

x 1 I

∆∆∆∆N

x 5

WARNUNG

Bemerkung

Allgemein 0,3s 0,04s Max Auslösezeit in Sekunden

0,5s 0,15s Max Auslösezeit in Sekunden

Selektiv S

0,13s 0,05s Min. Auslöseverzögerung in Sekunden

* Bei Nennwerten I∆N ≤ 30mA beträgt der 5-fache Prüfstrom 0,25A. Für Ströme gleich ½ I

sollte der FI überhaupt nicht abschalten

∆N

DE - 74

400 Series

• Schleifen- (Zs) und Netz-Impedanz Zi

Warum ist die Leitungsimpedanz Zpn oder Schleifenimpedanz Zpe sowie der zu erwartende Kurzschlußstrom Ik zu bestimmen?

- um festzustellen, ob die verwendeten Sicherungen ausreichen (Fehlernennstrom und Abschaltleistung)

- zur Dimensionierung des Schutzsystems

- zur Bestimmung der Tauglichkeit der Stromquelle

- zur Bestimmung der Kontaktqualität (Messung bei hohen Stromimpulsen)

Die Messung der Schleifenimpedanz dient im wesentlichen zur Ermittlung des voraussichtlichen Kurzschlußstromes bei einem Kurzschluss zwischen den Leitern. Dabei sollte die Schleifenimpedanz möglichst klein sein damit im Kurzschlußfall ein genügend hoher Strom fließt. Nur dann ist eine sichere und schnelle Auslösung der Sicherungen gewährleistet.

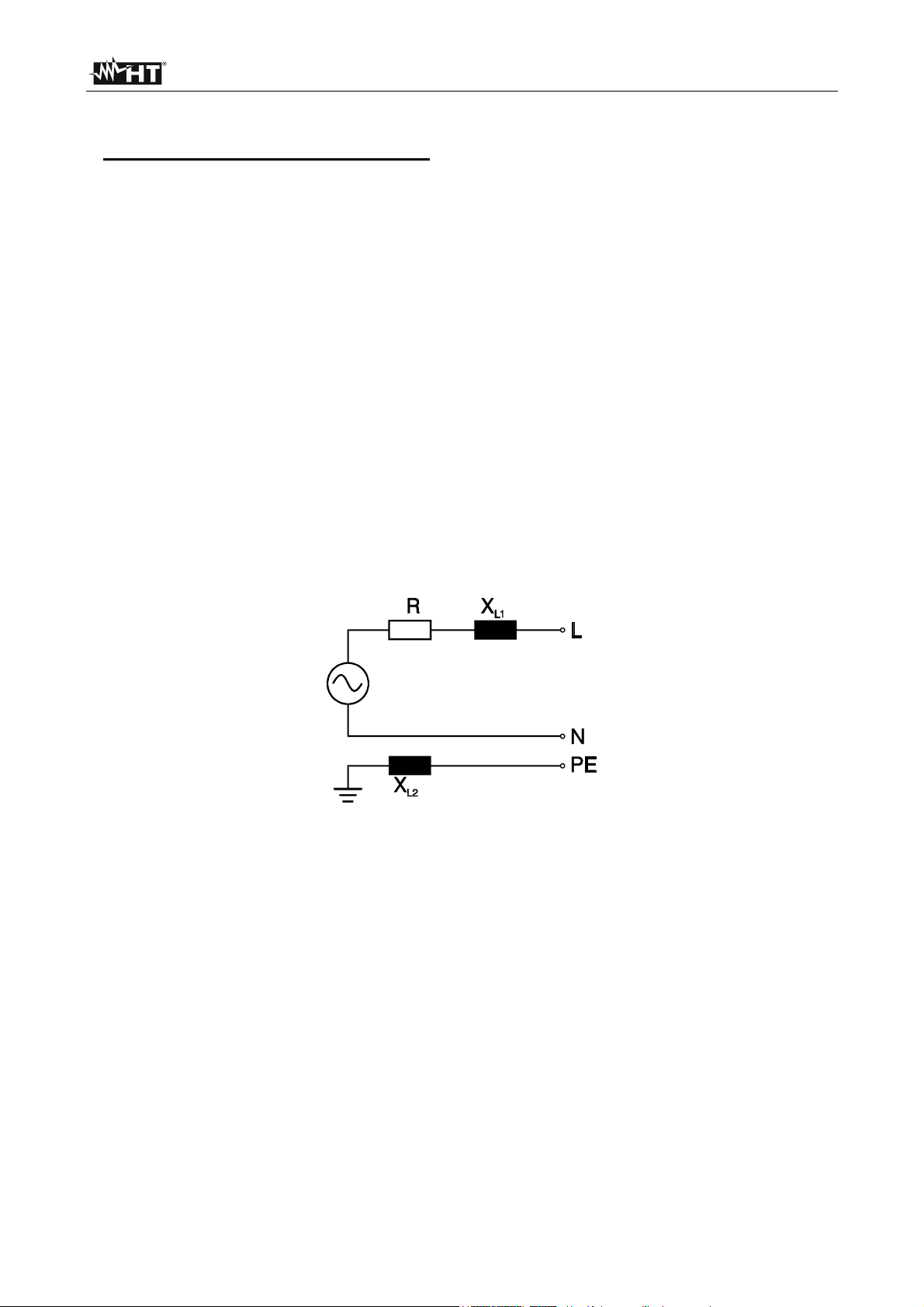

Warum wird die Impedanz Z = R + jX

und nicht nur der Widerstand R gemessen?

Praktische Installation

Erfolgt die Messung in der Nähe eines Transformators oder ist eine induktive Last mit dem Transformator in Reihe geschaltet, so hat der induktive Teil der Impedanz bereits einen erheblichen Einfluß auf den zu erwartenden Kurzschlußstrom. Darum ist die Impedanz der für die Berechnung des Kurzschlußstromes richtige Parameter. Der Kurzschlußstrom wird in Bezug auf den Nennwert der Netzspannung berechnet.

Die entsprechenden Grenzwerte zur Beurteilung der Überstrom- Schutzeinrichtungen sind der VDE 0100 Teil 610 Seite 12 zu entnehmen (Anhang F)

DE - 75

400 Series

form aus der

Summe von 1 und

14.1. OBERWELLEN ( HARMONSICHE) SPANNUNG UND STROM

14.1.1. Theorie

Jede periodische, nicht sinusförmige Kurvenform lässt sich gemäß folgender Beziehung als eine Summe von Sinusschwingungen darstellen, deren Frequenzen ganzzahlige Vielfache der Grundfrequenz sind:

∞

)t(ûUu(t)

ϕω

++=

(1)

sin

∑

wobei: U0 = Mittelwert von u(t) û1 = Amplitude der Grundschwingung von u(t) ûk = Amplitude der k.ten Harmonischen von u(t)

LEGENDE:

1. Grundschwingung

2. Dritte Harmonische

3. Verzerrte Kurven-

Ergebnis der Addition zweier verschiedener Frequenzen.

Im Stromnetz hat die Grundschwingung eine Frequenz von 50 Hz, die zweite Harmonische eine Frequenz von 100 Hz, die dritte Harmonische eine Frequenz von 150 Hz und so weiter. Verzerrungen durch Harmonische oder Oberschwingungen sind ein andauernder Zustand, nicht zu verwechseln mit kurzen Erscheinungen von wenigen Minuten, wie Spitzen, Einbrüchen oder Schwankungen.

In (1) läuft der Index k von 1 bis Unendlich. In Wirklichkeit jedoch besteht ein Signal nur aus einer begrenzten Anzahl von Harmonischen: Es gibt immer eine Ordnungszahl, ab der die Höhe der Harmonischen vernachlässigbar klein ist. Die Europamorm EN 50160 empfiehlt, den Index in obiger Formel (1) bis zur 40. Harmonischen zu berücksichtigen. Die Gesamt-Verzerrung THD als Indikator für die Präsenz von Oberschwingungen in % ist definiert als:

∑

THDu

Dieser Index nimmt alle Harmonische in seine Rechnung auf. Je höher er ist, die desto verformter erhalten Sie die Wellenform.

DE - 76

400 Series

14.1.2. Grenzwerte für Harmonische

EN-50160 legt die Grenzen für die Spannungsharmonischen fest, die in ein Netz durch einen Stromversorger eingeleitet werden können. Unter normalen Bedingungen, während irgendeiner Periode in der Woche, 95% wenn der RMS Wert jeder Spannungsharmonischen, gemittelt über 10 Minuten, wird niedriger zu sein haben, als oder gleich der Werte, die in der folgenden Tabelle angegeben sind. Die Gesamtharmonische Oberwelligkeit (THD) der Versorgungsspannung (einschließlich aller die Harmonischen bis zur 40. Order) muss niedriger als oder gleich bis zu 8% sein.

Ungerade Harmonische Geraden Harmonische

Keine Vielfache von 3 Vielfache von 3

Order h Relative Spannung % Max Order h Relative Spannung % Max

5 6 3 5 2 2

7 5 9 1,5 4 1 11 3,5 15 0,5 6..24 0,5 13 3 21 0,5 17 2 19 1,5 23 1,5 25 1,5

Order h

Relative Spannung %Max

Diese Grenzen, theoretisch anwendbar nur für die Lieferanten von elektrischer Energie, stellen jedoch eine Serie von Bezugswerten bereit, innerhalb derer die Harmonischen, die durch den Benutzer in das Netzwerk eingespeist werden, enthalten sein müssen.

14.1.3. Herkunft der Oberschwingungen

Jedes elektrische Betriebsmittel, das Sinusschwingungen verändert oder nur einen Teil einer solchen Schwingung aufnimmt, verursacht Verzerrungen der Sinusschwingung und somit Oberschwingungen (Harmonische). Alle Signale sind in gewisser Weise ein Gemisch von Oberschwingungen. Der am häufigsten auftretende Fall ist die Oberschwingungs-Verzerrung durch nicht lineare Lasten, wie elektrische Haushaltsgeräte, Computer oder drehzahlveränderliche Antriebe (Frequenz-Umrichter).

Harmonische Verzerrungen verursachen erhebliche Ströme, deren Frequenzen ungerade Vielfache der Grundfrequenz sind. Harmonische Ströme beanspruchen den Neutralleiter in elektrischen Netzen beträchtlich.

In den meisten Ländern ist das Versorgungsnetz 3-phasig 50 / 60Hz mit einem primär im Dreieck und sekundär im Stern verschalteten Transformator. Die Sekundärwicklung erzeugt allgemein 230V AC von Außen- zu Neutralleiter und 400V AC zwischen den Außenleitern. Die symmetrische Belastung der Außenleiter bereitete bei der Auslegung von elektrischen Netzen schon immer Kopfzerbrechen.

Bis vor einigen Jahrzehnten war die vektorielle Summe aller Ströme in einem gut symmetrierten Netz gleich Null oder ganz klein (bestimmt durch die Schwierigkeit, eine perfekte Symmetrierung der Lasten zu erreichen). Die Lasten waren Glühlampen, kleine Motoren und andere lineare Lasten. Das Ergebnis war ein nahezu sinusförmiger Strom in jedem Außenleiter und ein niedriger Neutralleiterstrom bei einer Frequenz von 50 / 60Hz. „Moderne” Geräte, wie Fernseher, Leuchtstofflampen, Video-Geräte und Mikrowellenherde verbrauchen normalerweise immer nur für einen Bruchteil einer Periode Strom und

DE - 77

400 Series

verursachen so nicht lineare Lasten und folglich nicht lineare Ströme. All dies erzeugt ungerade Harmonische der 50 / 60Hz Netz-Frequenz.

Aus diesem Grund enthalten die Ströme der Verteiltransformatoren nicht nur eine 50Hz (oder 60Hz) Komponente, sondern auch eine 150Hz (oder 180Hz) Komponente, eine 250Hz (oder 300Hz) Komponente und andere erhebliche harmonische Komponenten hoch bis zu 750Hz (oder 900Hz) und höher.

Die vektorielle Summe der Ströme in einem gut symmetrierten Netz, das nicht lineare Lasten versorgt, mag ziemlich klein sein. Jedoch zeigt die Summe aller Ströme kein völliges Verschwinden der Harmonischen.

Die ungeraden Vielfachen der dritten Harmonischen

erscheinen als Summe im Neutralleiter

verursachen, gerade auch bei symmetrischer Last.

14.1.4. Konsequenzen aus dem Vorhandensein von Harmonischen

Im Allgemeinen verursachen Harmonische geradzahliger Ordnung, also die zweite, vierte etc. keine Probleme. „Tripel“ Harmonische, ungerade Vielfache von drei, addieren sich im Neutralleiter (anstatt sich gegenseitig aufzuheben) und erzeugen so den Zustand der

Überhitzung des Leiters,

Planer sollten, um bei der Auslegung von Energie-Verteilanlagen die OberschwingungsStröme zu berücksichtigen, folgende drei Regeln beachten:

• Der Neutralleiter-Querschnitt muss hinreichend groß bemessen sein.

was eine extreme Gefahr bedeutet.

und können ein Überhitzen des Neutralleiters

(bezeichnet als „TRIPLE N’S”)

• Der Verteiltrafo muss über ein zusätzliches Kühlsystem verfügen, um mit seiner Nenn-

last betrieben werden zu können, wenn er nicht für Oberschwingungs-Belastung ausgelegt ist. Dies ist notwendig, weil der Oberschwingungs-Strom im Neutralleiter der Sekundärwicklung in der im Dreieck verschalteten Primärwicklung einen Kreisstrom erzeugt. Dieser zirkulierende Oberschwingungs-Strom heizt den Transformator auf.

• Harmonische Außenleiterströme können den Transformator nur begrenzt passieren.

Dies kann zur Verzerrung der Spannungs-Kurvenform führen, so dass diese ebenfalls höhere Frequenzen enthält und leicht jeden Kompensations-Kondensator überlasten kann.

Die fünfte und die elfte Harmonische haben gegenläufigen Umlaufsinn, erschweren den Lauf von Motoren und verkürzen dadurch deren Lebensdauer.

Im Allgemeinen gilt:

Je höher die Ordnungszahl der Harmonischen, desto kleiner ist Ihre Energie und deshalb die Einwirkung auf die Anlage (ausgenommen Transformatoren).

DE - 78

400 Series

Phasenverschiebung

zwischen den Grundschwingungen

14.2. DEFINITION DER LEISTUNG UND DES LEISTUNGSFAKTORS

In einem gewöhnlichen dreiphasigen Netz mit Sinus-Spannungen gelten folgende Definitionen:

Außenleiter-Wirkleistung:

⋅⋅=

)cos(IVP

nnnn

(n=1,2,3) Außenleiter–Scheinleistung:

IVS ⋅=

nnn

(n=1, 2, 3)

TOT

PSQ −=

nnn

PPPP

++=

321

QQQQ

++=

321

QPS +=

TOTTOTTOT

Außenleiter-Blindleistung: (n=1, 2, 3) Außenleiter-Leistungsfaktor: (n=1, 2, 3)

Gesamt-Wirkleistung: Gesamt-Blindleistung: Gesamt-Scheinleistung:

Gesamt-Leistungsfaktor:

P =

TOT

P =

TOT

wobei: V

= Effektivwert der Spannung zwischen Außenleitern und Neutralleiter,

In = Effektivwert des Außenleiterstroms,

φn= Phasenverschiebungswinkel zwischen Spannung und Strom der Außenleiter.

Sind die vorhandenen Spannungen und Ströme verzerrt, ändern sich die vorgenannten Beziehungen wie folgt:

Außenleiter-Wirkleistung: (n=1, 2, 3)

Außenleiter-Scheinleistung:

∞

)(IVP

∑

cos

IVS ⋅=

nnn

nkn

(n=1, 2, 3) Außenleiter-Blindleistung: (n=1, 2, 3) Außenleiter-Leistungsfaktor: (n=1, 2, 3)

Verschiebung

dpfn = cosφ

P =

PSQ −=

nnn

des Leistungsfaktors: (n=1,2,3)

von Spannung und Strom in Außenleiter n.

Gesamt-Wirkleistung: Gesamt-Blindleistung: Gesamt-Scheinleistung:

Gesamt-Leistungsfaktor:

TOT

P =

TOT

PPPP

++=

321

QQQQ

++=

321

QPS +=

TOT

TOTTOTTOT

Anmerkung:

DE - 79

400 Series

Obiger Ausdruck für die Außenleiter-Blindleistung ist nur auf sinusförmige Verläufe anwendbar.

Um dies zu verstehen mag es nützlich sein, in Betracht zu ziehen, dass beides, Oberschwingungen und Blindleistung, neben anderen Auswirkungen entsprechend dem erhöhten Effektivwert des Stroms ein Ansteigen der Verlustleistung im Netz bewirkt.

Obiger Beziehung nach addiert sich die durch die Harmonischen verursachte Verlustleistung zu derjenigen, die durch die Blindleistung ohnehin schon entsteht. Gerade wenn zwei die Verlustleistung im Netz erhöhenden Ereignisse zusammenfallen, ist es im Allgemeinen unzutreffend, diese beiden Ursachen der Verlustleistung lägen in Phase zueinander und könnten deshalb arithmetisch addiert werden.

Daher hat man für den Fall eines mit Oberschwingungen belasteten Netzes einen weiteren Parameter, genannt (Verzerrungs-) Leistungsfaktor (dpf), festgelegt.

Für die Praxis stellt dieser Parameter (dpf) ein Maß für die aus GrundschwingungsBlindleistung (Phasenwinkel zwischen Spannung und Grundschwingung des Stroms) und der zusätzlichen Belastung durch Oberschwingungen dar.

DE - 80

HT Instruments 400 Series operation manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
