HSM SECURIO C18 User guide [ml]

BETRIEBSANLEITUNG

OPERATING INSTRUCTIONS

NOTICE D‘UTILISATION

MANUALE OPERATIVO

INSTRUCCIONES DE SERVICIO

INSTRUÇÕES DE OPERAÇÃO

GEBRUIKSAANWIJZING

BRUGSVEJLEDNING

BRUKSANVISNING

KÄYTTÖOHJE

BRUKSANVISNING

INSTRUKCJA OBSŁUGI

NÁVOD K OBSLUZE

NÁVOD NA OBSLUHU

C 18

KASUTUSJUHEND

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

NAVODILO ZA UPORABO

ÜZEMELTETÉSI ÚTMUTATÓ

MANUAL DE EXPLOATARE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KULLANIM KILAVUZU

1.910.998.101
12/2014

deutsch: Aktenvernichter SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

english: Paper shredder SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

français: Destructeur de documents SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

italiano: Distruggidocumenti SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

español: Destructora de documentos SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

português: Destruidora de documentos SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

nederlands: Papiervernietiger SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

dansk: Makuleringsmaskine SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

svenska: Dokumentförstörare SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

suomi: Paperinsilppuri SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

norsk: Makuleringsmaskin SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

polski: Niszczarka dokumentów SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

česky: Skartovací stroj SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

slovensky: Skartovačka SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

eesti: Paberipurustaja SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

русский: Машина для уничтожения деловых бумаг SECURIO C18 . . . . . . . . . . . . . . . 108

slovenski: Uničevalec dokumentov SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

magyar: Iratmegsemmisítő SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

română: Distrugător de documente SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

български: Машина за унищожаване на документи SECURIO C18 . . . . . . . . . . . . . . . . 136

ελληνικ: Καταστροφέας εγγράφων SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .143

türkçe: Evrak İmha Makinesi SECURIO C18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

2 SECURIO C 18 12/2014

deutsch

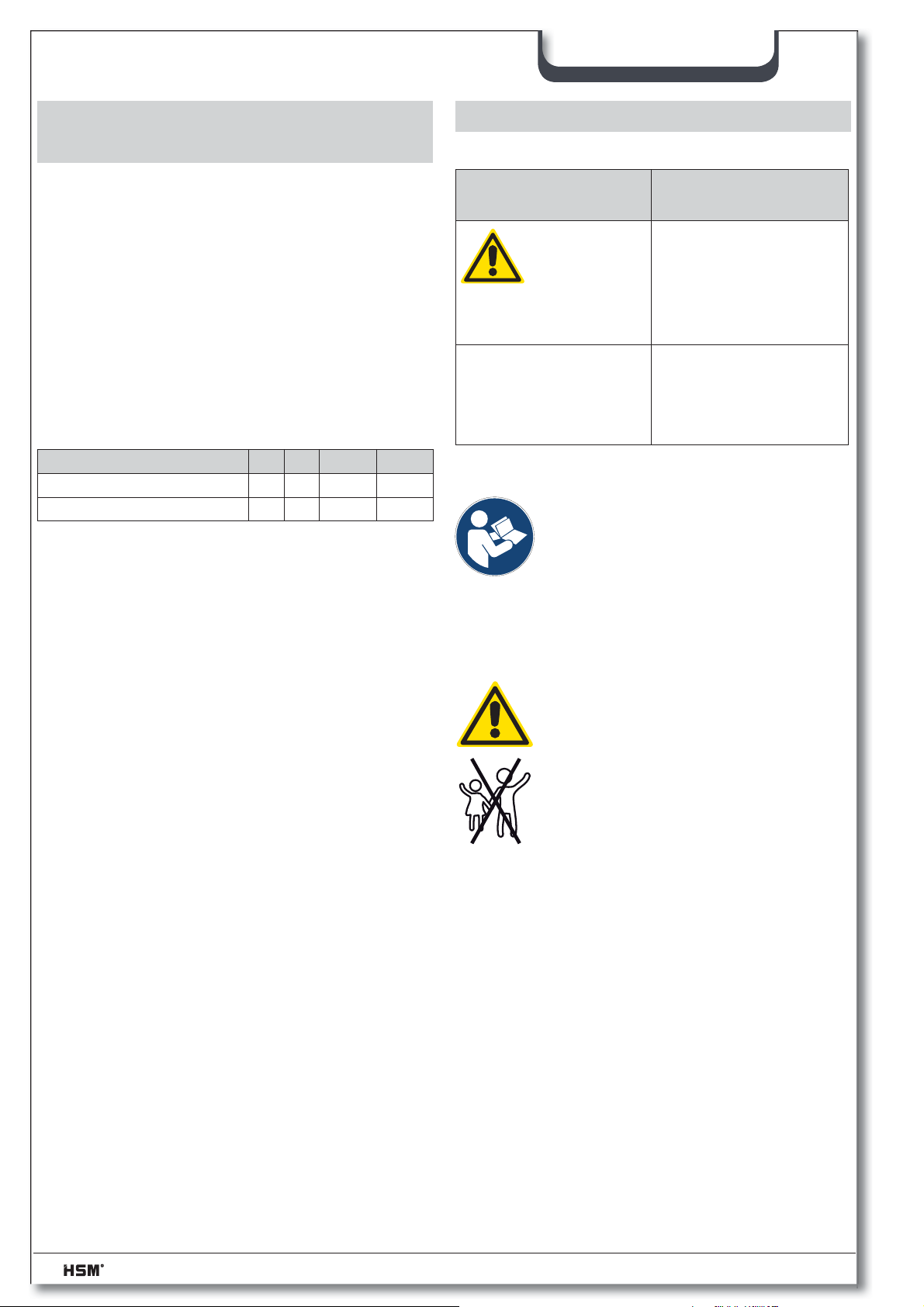

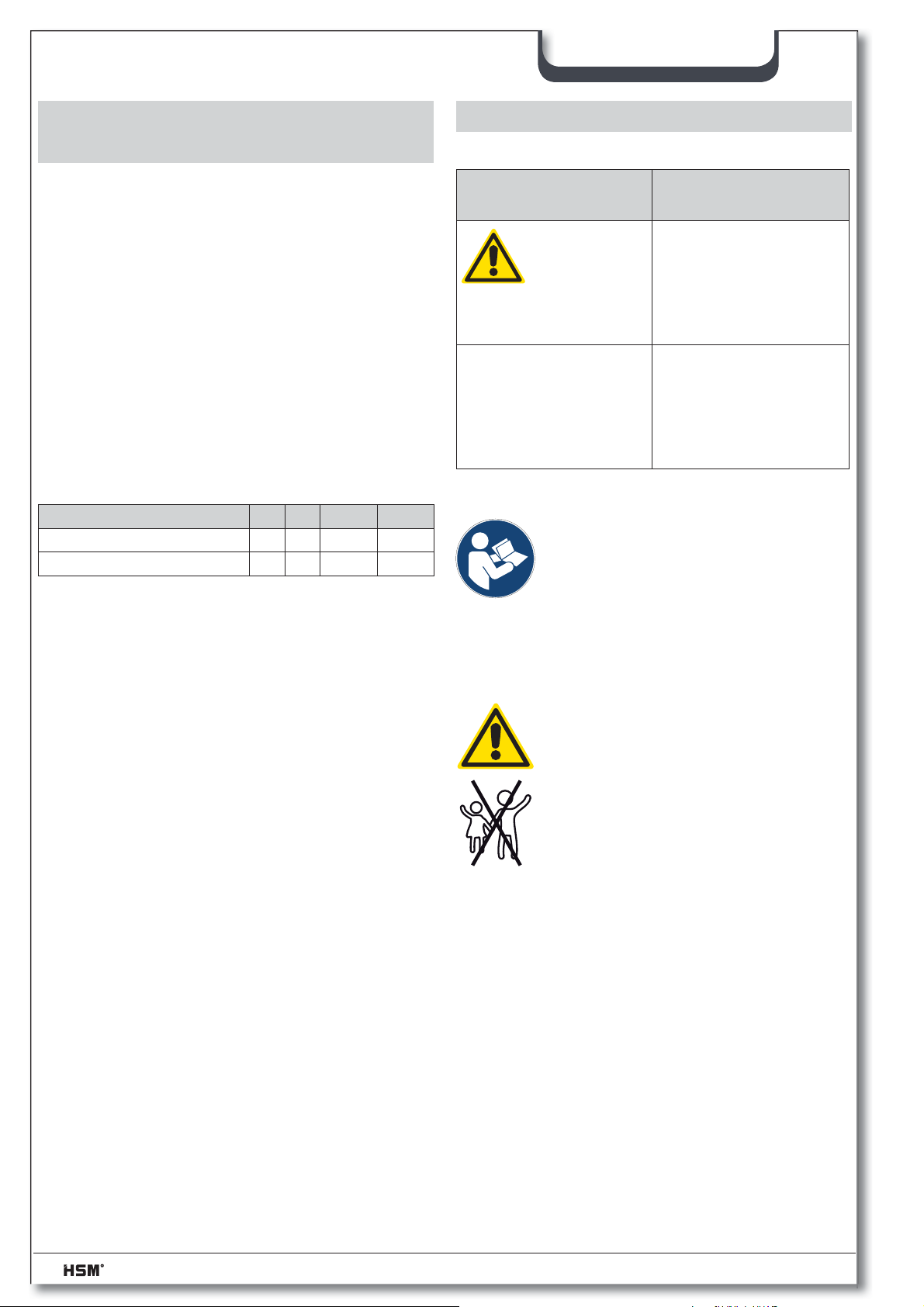

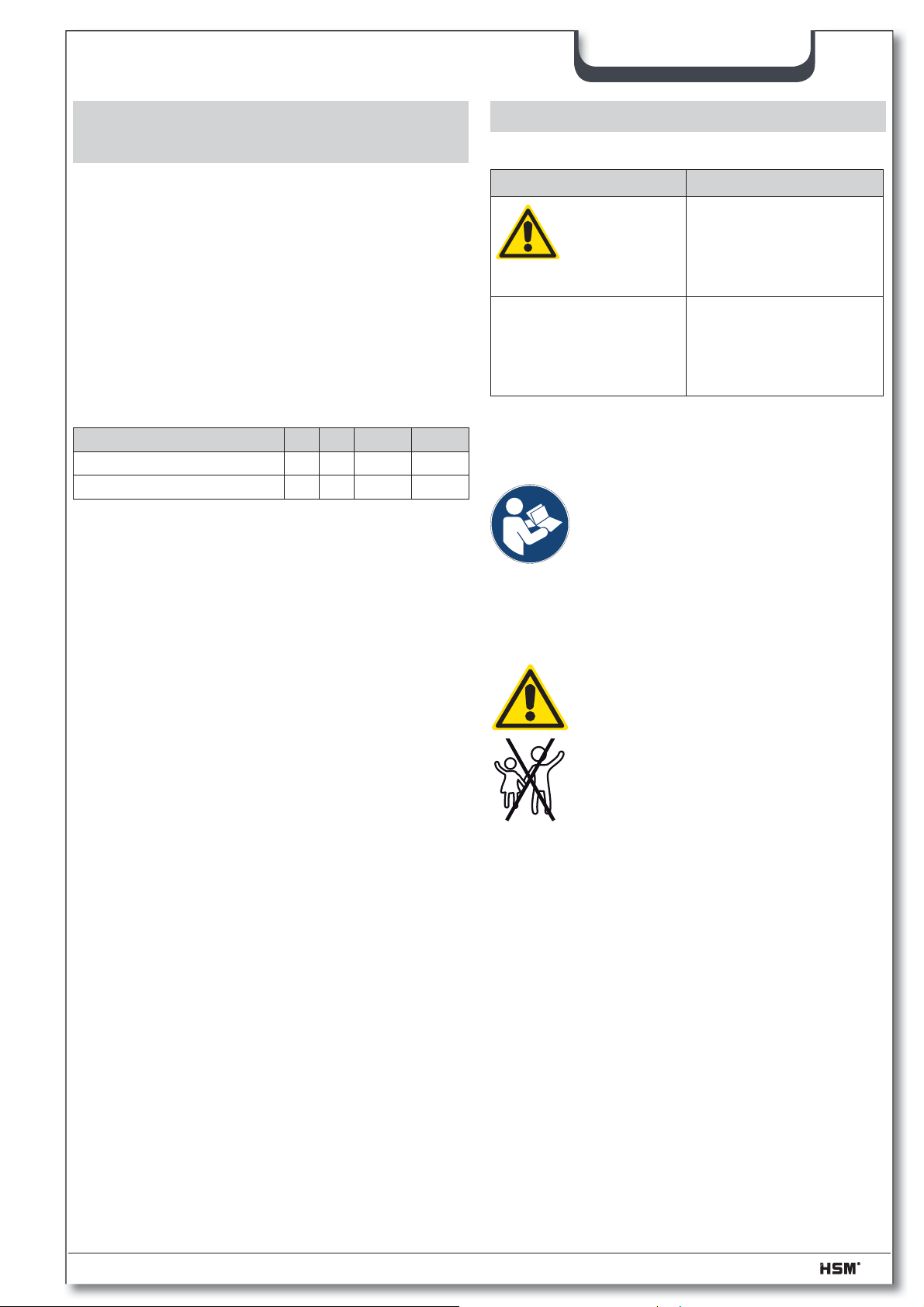

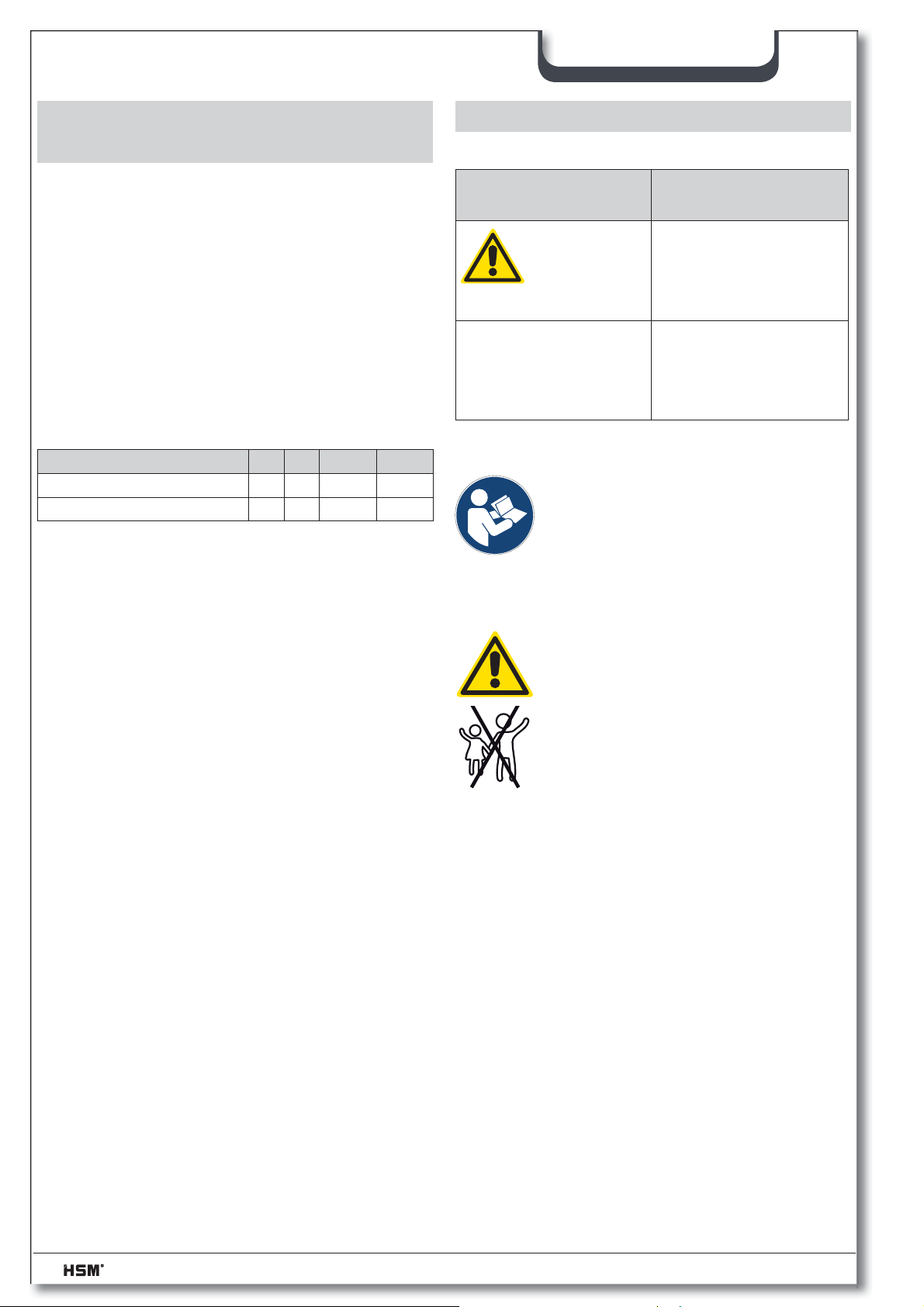

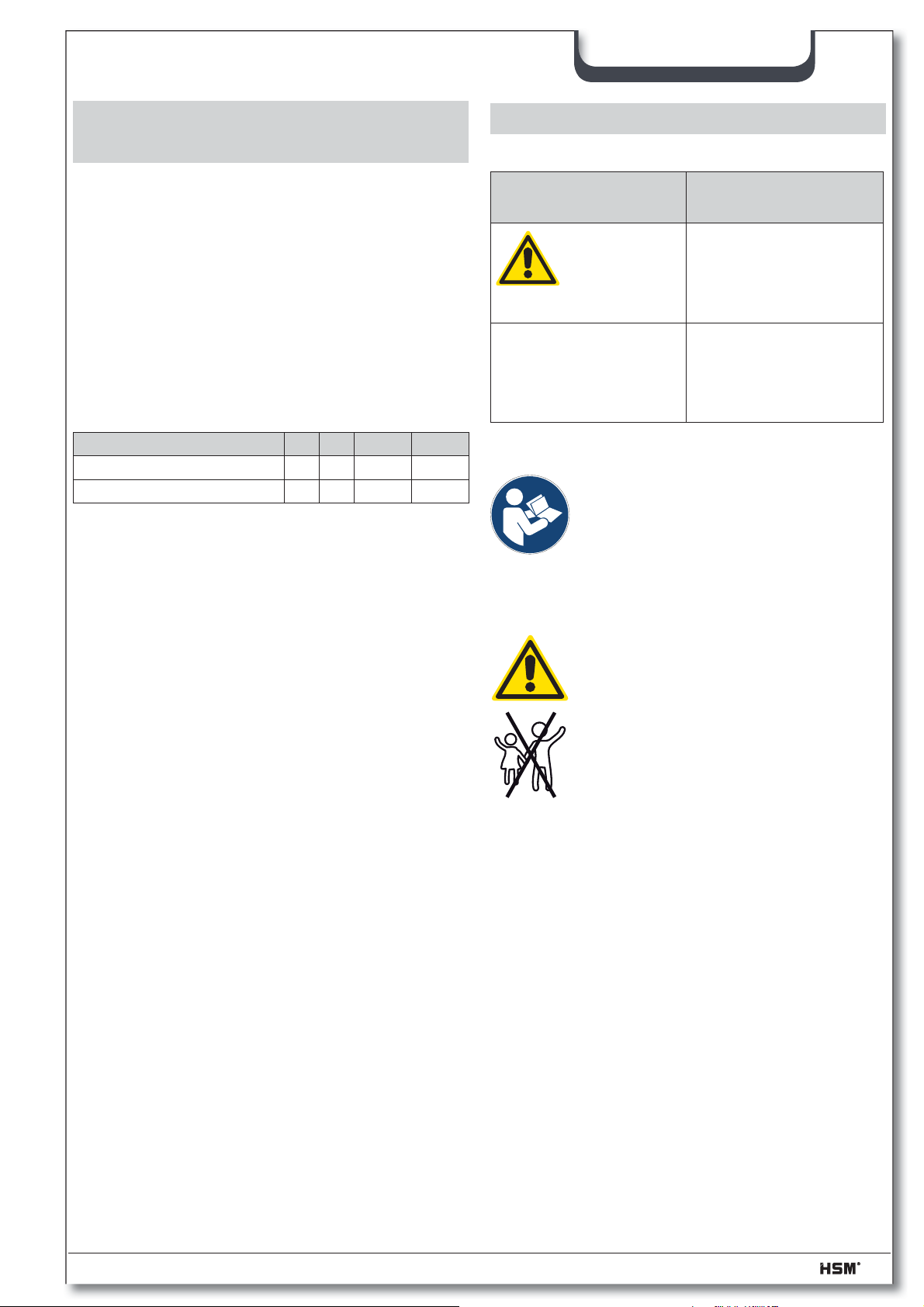

1 Bestimmungsgemäße Ver-

wendung, Gewährleistung

Entnehmen Sie den Schnittgutbehälter
und sehen Sie auf dem Typenschild am
Schneidkopf (siehe Punkt 3 Übersicht)
nach, für welche Schnittbreite und Netz­spannung Ihr Aktenvernichter ausgelegt ist.
Beachten Sie die zutreffenden Punkte der
Betriebsanleitung.

Der Aktenvernichter ist zum Vernichten von
Papier bestimmt. Je nach Schnittart können
außerdem geringe Mengen folgender Mate­rialien vernichtet werden:

Schnittbreite (mm) 5,8 3,9 3,9x30 1,9x15
Kreditkarten ●● ● ●
CDs ●

Das robuste Schneidwerk ist unempfi ndlich
gegen Heft- und Büroklammern.

Die Garantiezeit für den Aktenvernichter be­trägt 3 Jahre. Es gilt eine von der Gewähr­leistung unabhängige Garantie für HSM
Vollstahl-Schneidwellen der Aktenvernichter
während der gesamten Gerätelebensdau­er (HSM Lifetime Warranty). Verschleiß,
Schäden durch unsachgemäßen Gebrauch
sowie Eingriffe von dritter Seite fallen weder
unter die Gewährleistung noch unter die
Garantie.

HSM gewährleistet die Lieferung von Er­satzteilen bis 10 Jahre nach Auslaufen der
Produktion dieses Modells.

2 Sicherheitshinweise

Klassifi zierung

Sicherheitshinweis Erläuterung

WARNUNG Die Missachtung

der Warnung kann
schwere oder töd­liche Verletzungen
zur Folge haben.

Achtung Die Missachtung

des Hinweises kann
Sachschäden verur­sachen.

Lesen Sie vor Inbetriebnahme der
Maschine die Betriebsanleitung,
bewahren Sie sie für späteren

Gebrauch auf und geben Sie die
Anleitung an spätere Nutzer weiter. Beach­ten Sie alle auf dem Aktenvernichter ange­brachten Sicherheitshinweise.

WARNUNG

Gefahren für Kinder und andere

Personen!

Die Maschine darf nicht durch

Personen (einschließlich Kin-

dern unter 14 Jahren) mit einge-

schränkten physischen, sensori-

schen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels
Wissen benutzt werden, es sei denn, sie
werden durch eine für ihre Sicherheit zu­ständige Person beaufsichtigt oder erhiel­ten von ihr Anweisungen, wie das Gerät zu
benutzen ist. Kinder sollen beaufsichtigt
werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen. Lassen Sie den
Aktenvernichter nicht unbeaufsichtigt einge­schaltet.

12/2014 SECURIO C 18 3

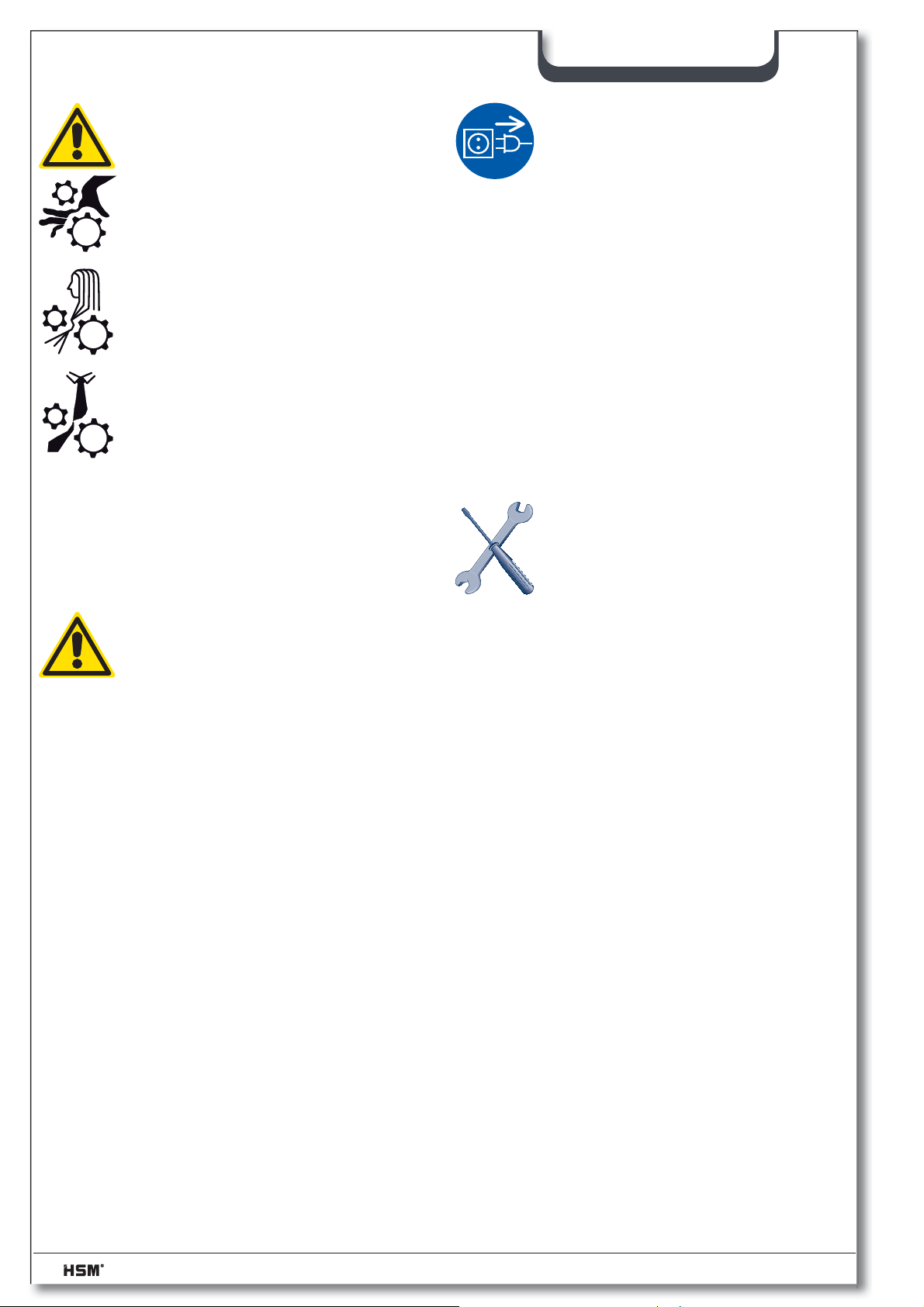

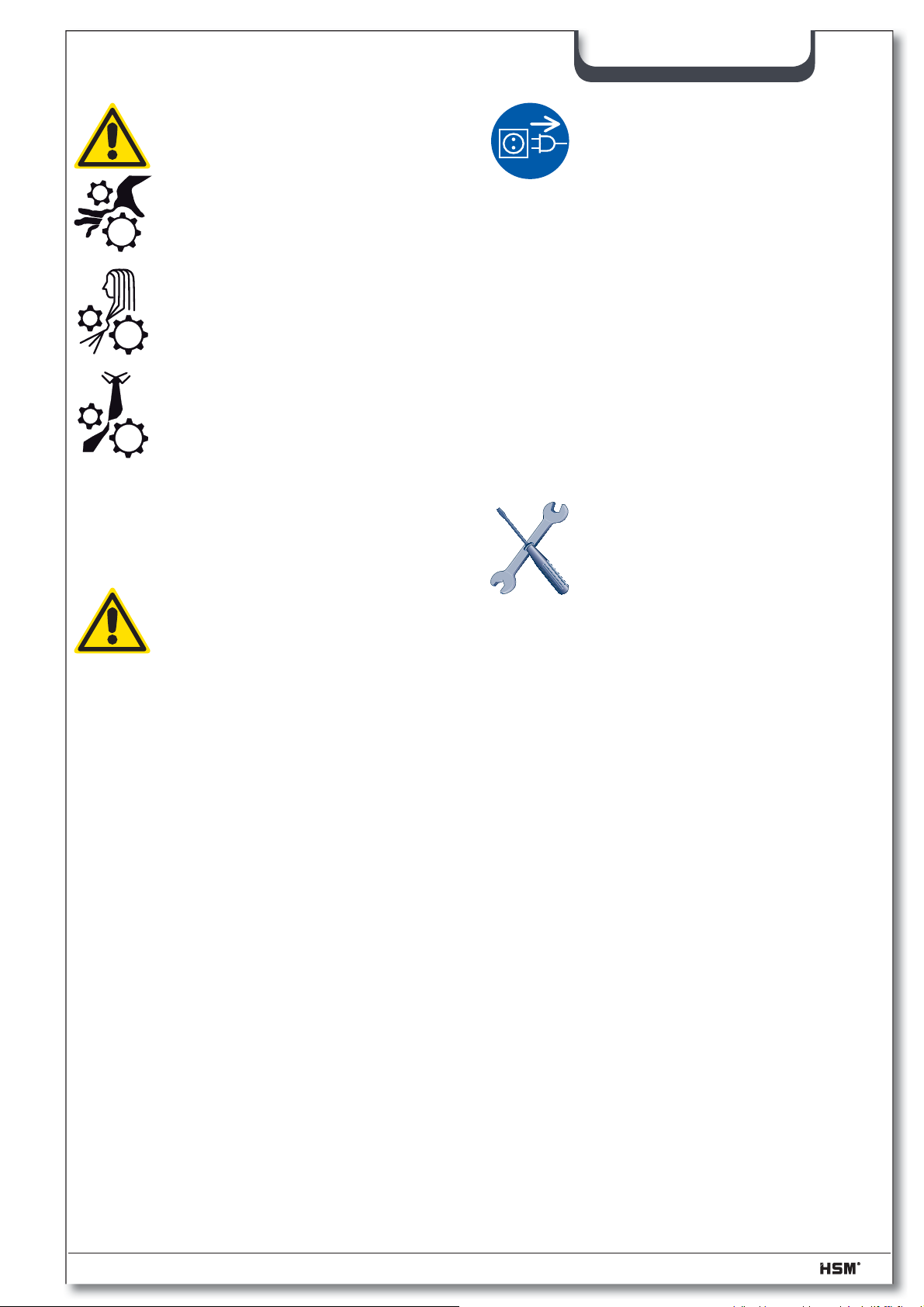

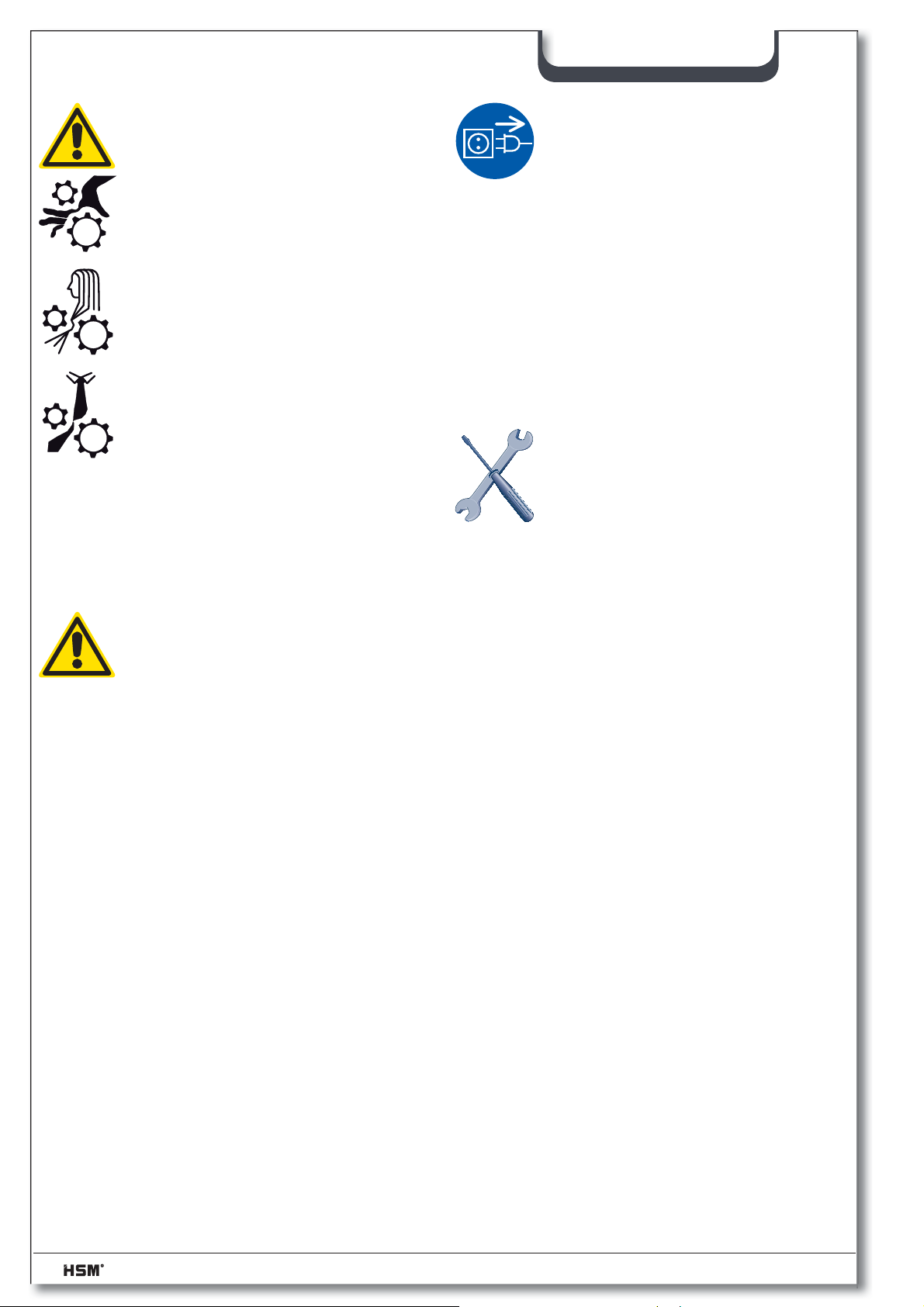

WARNUNG

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz
der Papierzufuhr.

Verletzungsgefahr durch
Einziehen!

Bringen Sie lange Haare, lose
Kleidung, Krawatten, Schals,
Hals– und Armkettchen usw. nicht
in den Bereich der Zuführöffnung.
Vernichten Sie kein Material, das
zu Schlingenbildung neigt, z.B.
Bänder, Verschnürungen, Weich­plastikfolien.

Verletzungsgefahr durch Splitter!

Tragen Sie beim Vernichten von harten Kre­ditkarten oder CDs eine Schutzbrille.

WARNUNG

Gefährliche Netzspannung!
Fehlerhafter Umgang mit der Ma-

schine kann zu elektrischem
Stromschlag führen.

deutsch

Prüfen Sie Gerät und Kabel
regelmäßig auf Schäden.
Schalten Sie den Aktenvernichter

bei Beschädigung oder nicht
ordnungsgemäßer Funktion sowie vor
Platzwechsel oder Reinigung aus und
ziehen Sie den Netzstecker.

– Halten Sie das Gerät, den Netzstecker

und das Netzkabel von offenem Feuer
und heißen Flächen fern. Die Lüftungs­schlitze müssen frei sein und ein Abstand
zur Wand oder zu Möbeln von min. 5 cm
eingehalten werden.

– Das Gerät ist nicht für die Benutzung in

unmittelbarer Nähe von Bildschirm- bzw.
Büroarbeitsplätzen vorgesehen.

Servicearbeiten, die mit dem

Entfernen von Gehäuseabdeckun-

gen verbunden sind, dürfen nur

vom HSM–Kundendienst und

Service–Technikern unserer Ver­tragspartner durchgeführt werden.
Kundendienstadressen siehe Seite 160.

– Überprüfen Sie vor dem Einstecken des

Netzsteckers, dass Spannung und Fre­quenz Ihres Stromnetzes mit den Anga­ben auf dem Typenschild übereinstim­men.

– Achten Sie darauf, dass der Netzstecker

leicht erreichbar ist.

– Vermeiden Sie, dass Wasser in den

Aktenvernichter gelangt. Tauchen Sie
weder Netzkabel noch Netzstecker in
Wasser.

– Fassen Sie den Netzstecker niemals mit

feuchten Händen an.

– Ziehen Sie den Netzstecker nie an der

Zuleitung aus der Steckdose, sondern
fassen Sie immer den Netzstecker an.

– Verwenden Sie das Gerät nur in trocke-

nen Innenräumen. Betreiben Sie es nie in
Feuchträumen oder im Regen.

Achtung Gefahr durch Fehlgebrauch

Benutzen Sie die Maschine ausschließlich
gemäß den Vorgaben des Kapitels „Bestim­mungsgemäße Verwendung“.

4 SECURIO C 18 12/2014

deutsch

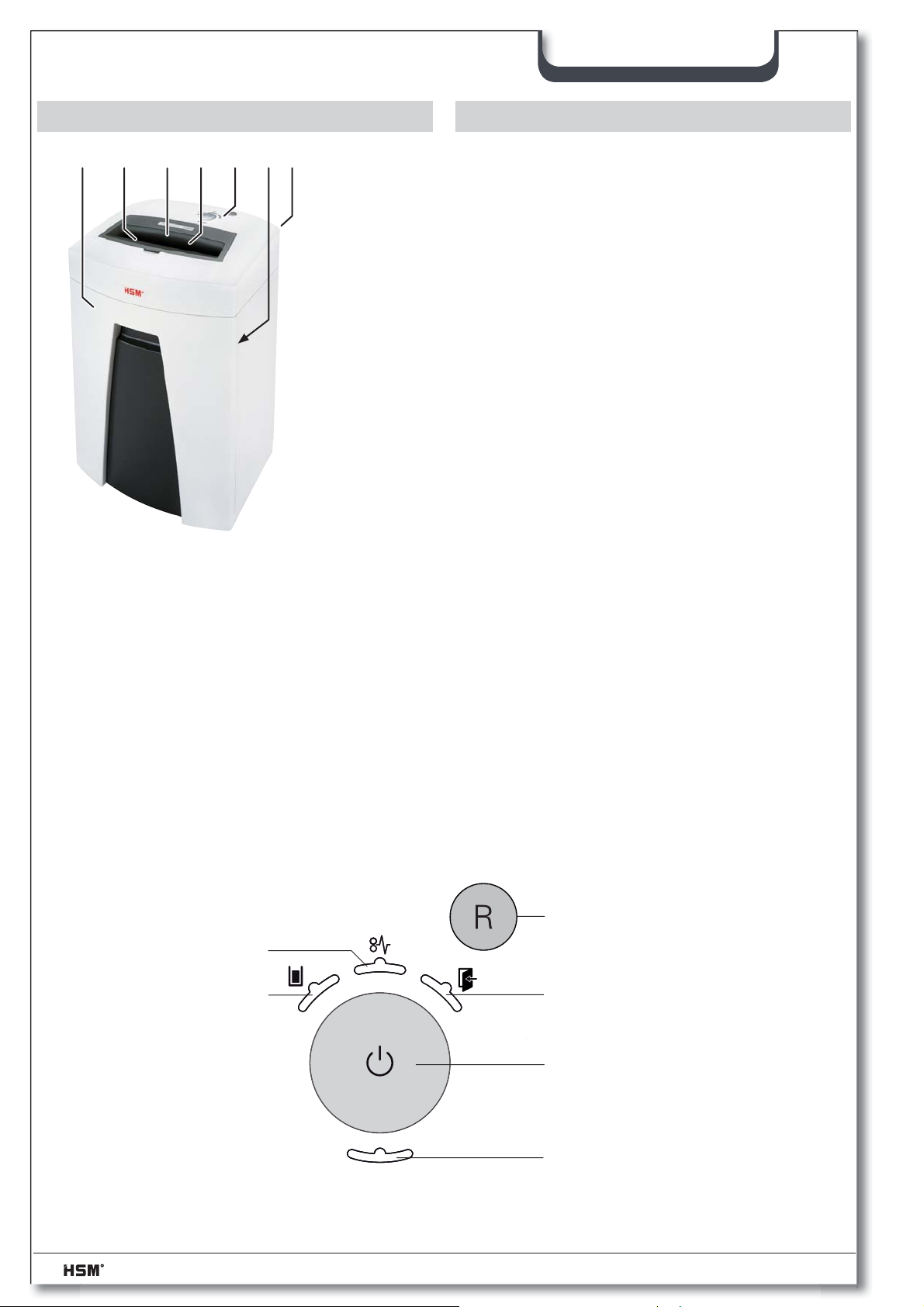

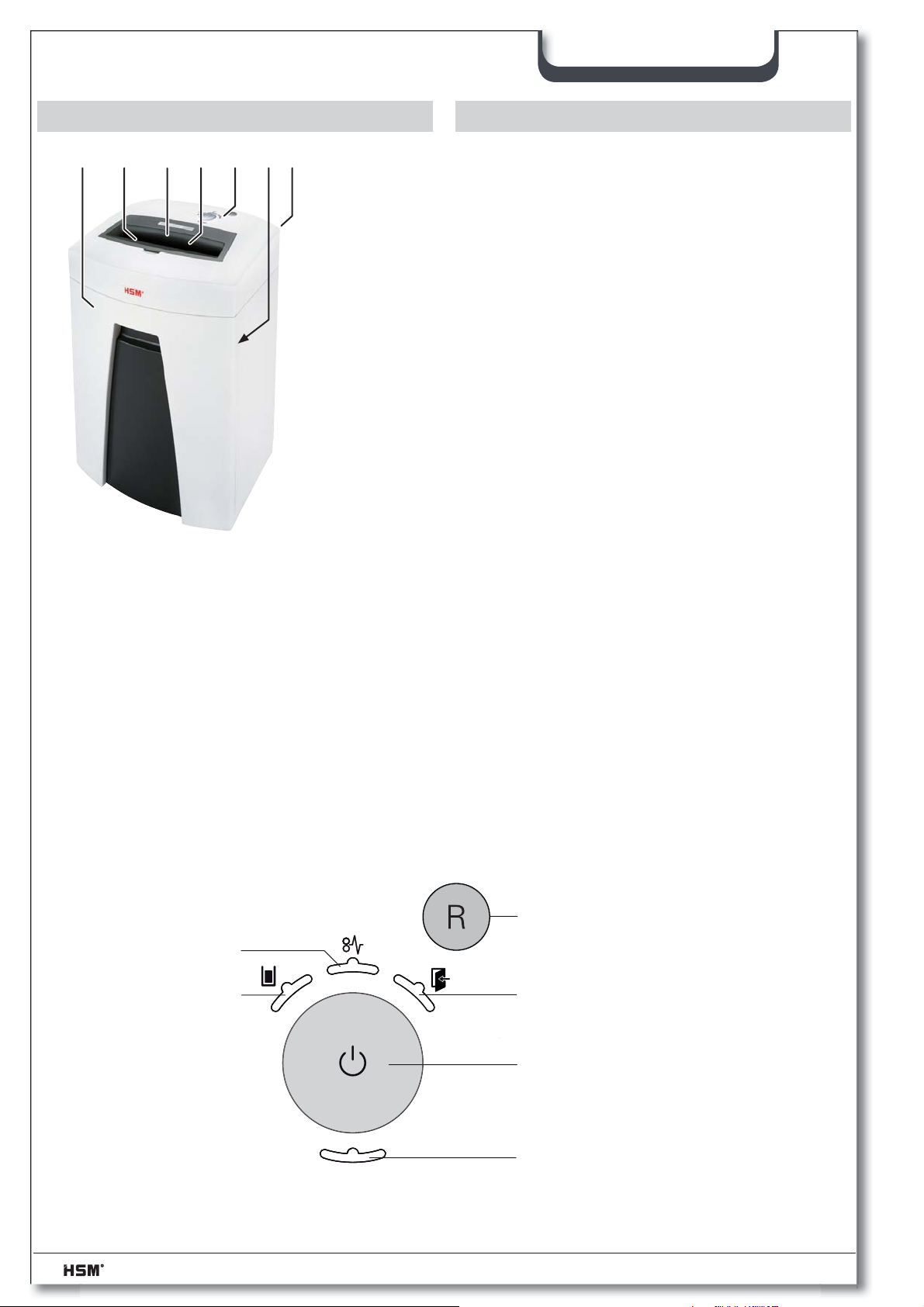

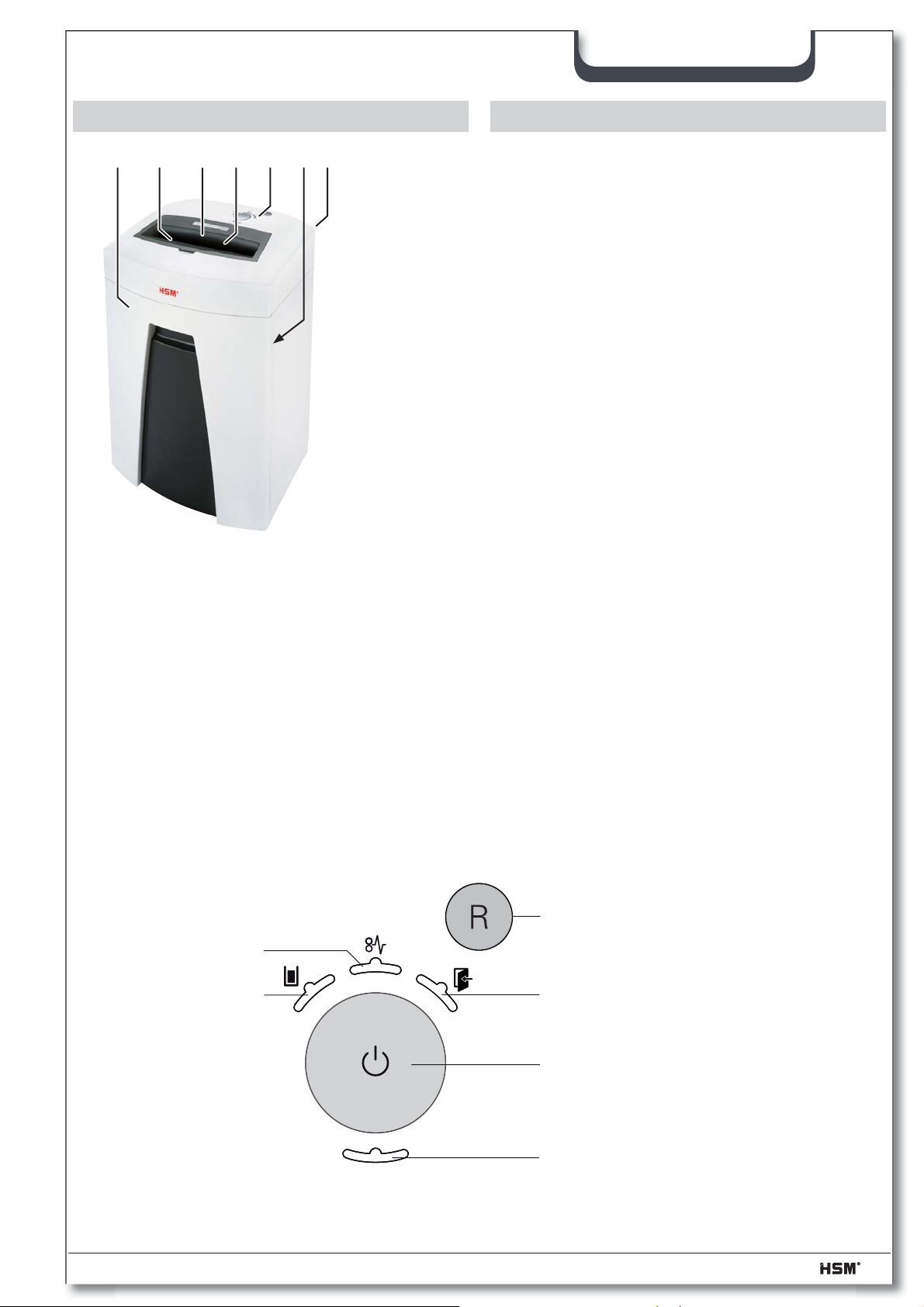

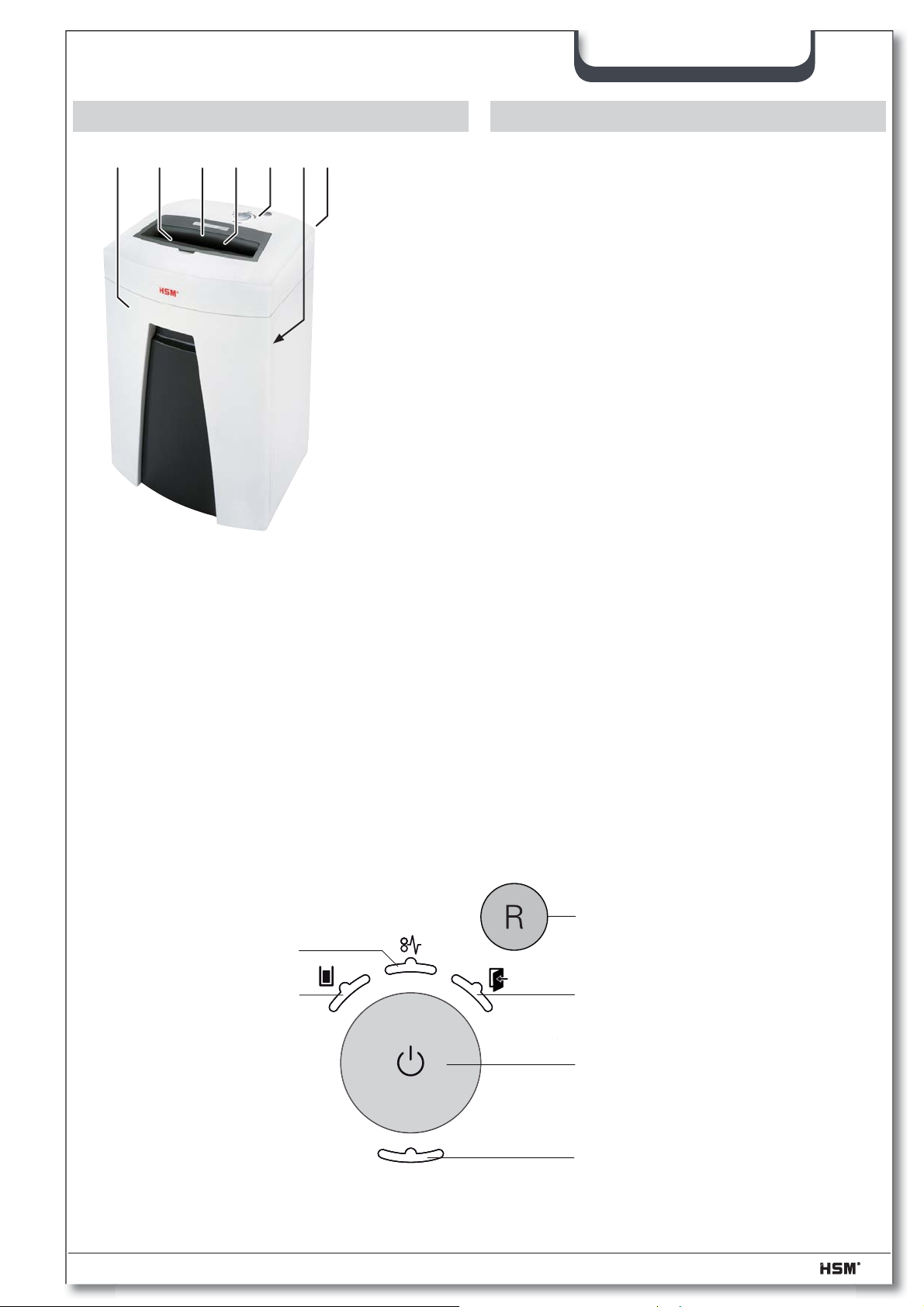

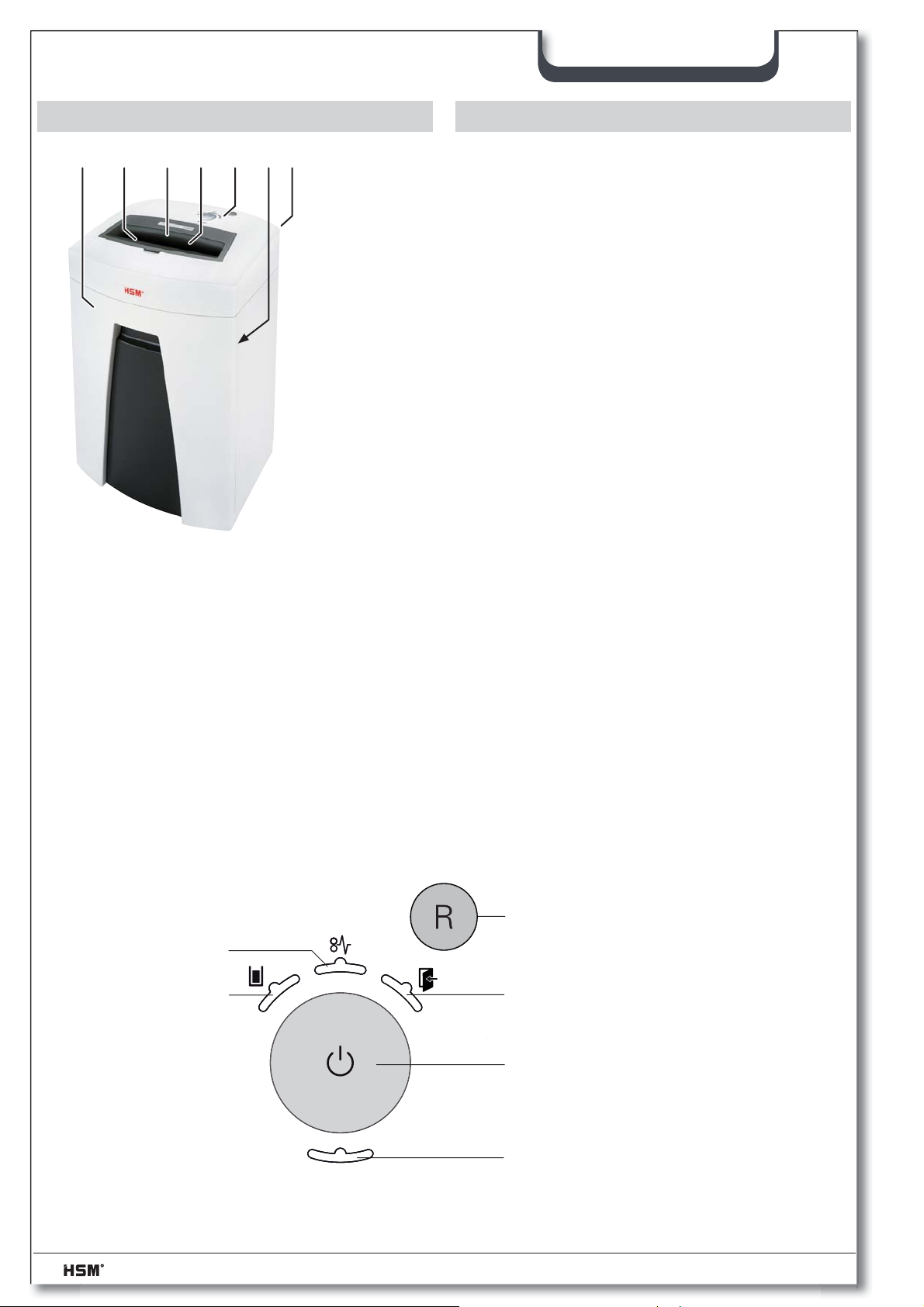

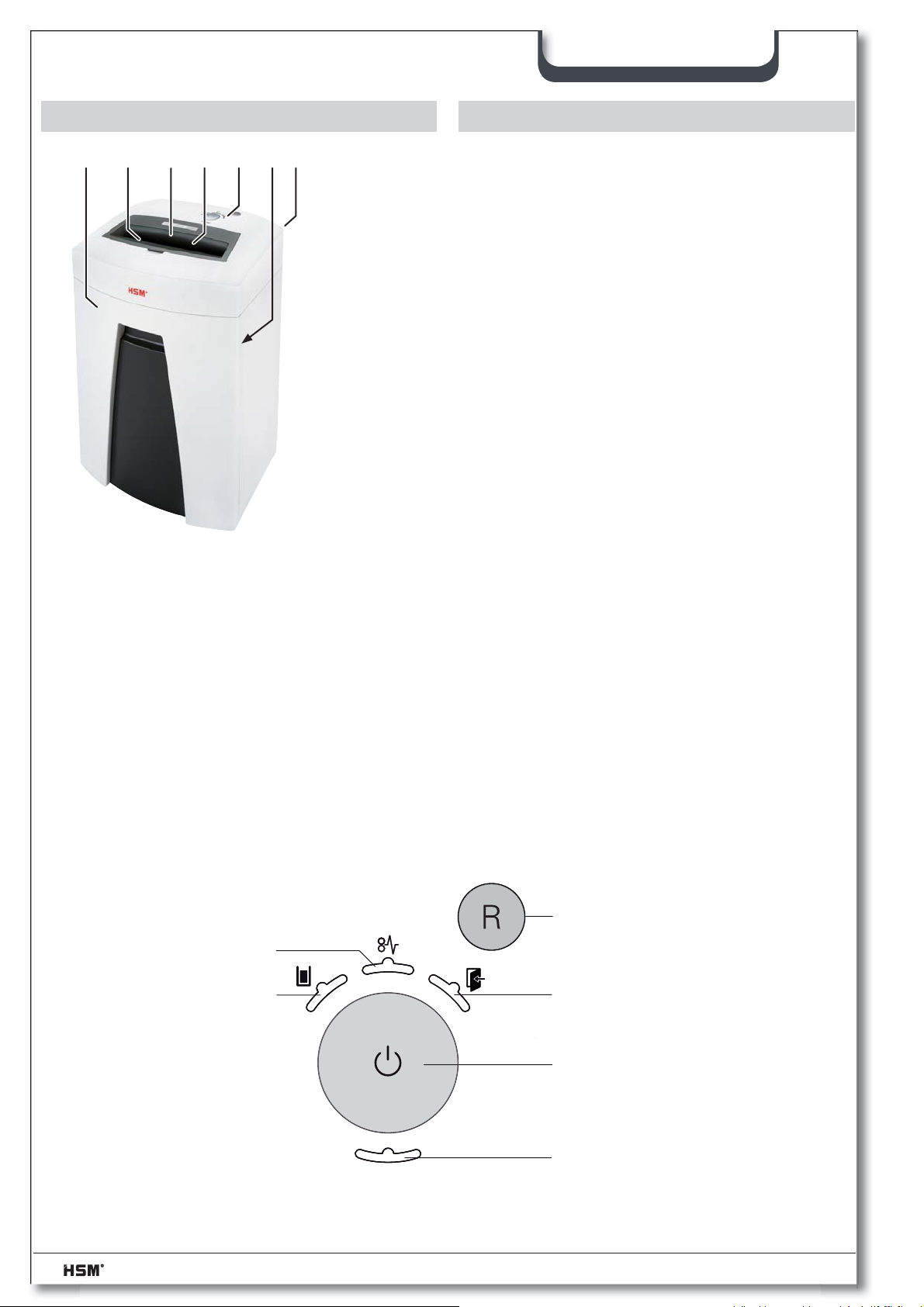

3 Übersicht 4 Lieferumfang

1 2 3 4 5 6 7

1 Schnittgutbehälter
2 Sicherheitshinweise
3 Lichtschranke
4 Sicherheitselement
5 Bedien- und Anzeigeeinheit
6 Typenschild
7 Netzschalter

• Aktenvernichter in Karton verpackt

• Netzanschlussleitung

• 1 Flasche Schneidblock-Spezialöl (50 ml)
für Geräte mit Partikelschnitt

• Betriebsanleitung

Zubehör

• Schneidblock-Spezialöl (250 ml)
Best.-Nr. 1.235.997.403

Kundendienstadressen siehe Seite 160.

Bedien- und Anzeigeelemente

Anzeigen

Schneidwerk blockiert

Behälter voll

12/2014 SECURIO C 18 5

Reversiertaste

Anzeige

Behälter offen
Sicherheitselement gedrückt

Bedientaste

Anzeige

Betriebsbereit

deutsch

5 Bedienung

WARNUNG

Stellen Sie vor dem Einschalten
der Maschine sicher, dass alle
Sicherheitshinweise beachtet
wurden.

Aktenvernichter einschalten

• Stecken Sie den Netzstecker der Maschi­ne in eine ordnungsgemäß installierte
Steckdose.

• Schalten Sie den Netzschalter an der
Rückseite des Aktenvernichters auf „I“.

• Drücken Sie die Bedientaste.

 Anzeige „Betriebsbereit“ leuchtet.

Papier vernichten

• Bei Papierzufuhr startet die Lichtschranke
das Schneidwerk automatisch.

 2 Sekunden nachdem die Lichtschranke

in der Papierzufuhr wieder frei ist wird
das Schneidwerk automatisch abgeschal­tet und der Aktenvernichter geht in Be­triebsbereitschaft.

Weitere Funktionsmodi

• Permanent-Modus

Anwendung: Vernichtung von größeren
Papiermengen
Funktion: Schneidwerk läuft ununterbrochen.
Wenn 2 min kein Material zugeführt wird,
schaltet das Schneidwerk ab und der
Aktenvernichter geht in Betriebsbereit­schaft.
Start: Drücken Sie die Bedientaste 3 Se­kunden lang.
Vorzeitiger Abbruch: Drücken Sie die
Bedientaste.

• Stand-by-Modus

Funktion: 2 Minuten nach der letzten Pa­pierzufuhr werden automatisch alle unnö­tigen Verbraucher abgeschaltet.
Die Anzeige „Betriebsbereit“ blitzt in re­gelmäßigen Abständen kurz auf.
Bei Papierzufuhr läuft der Aktenvernichter
selbständig an.

Zerkleinerung von CDs und Kredit­karten (siehe „Bestimmungsgemäße
Verwendung“)

Bitte achten Sie auf die Umwelt und entsor­gen Sie die unterschiedlichen Materialien
getrennt.

WARNUNG

Abhängig von der Materialart kann
es beim Vernichten von CDs zur
Splitterbildung kommen. Tragen

Sie deshalb eine Schutzbrille.

Geben Sie CD/Kreditkarte in die Mitte der
Zuführöffnung.

Aktenvernichter ausschalten

• Drücken Sie die Bedientaste.

 Anzeige „Betriebsbereit“ verlischt.

• Schalten Sie den Netzschalter an der
Rückseite des Aktenvernichters auf „0“.

6 SECURIO C 18 12/2014

deutsch

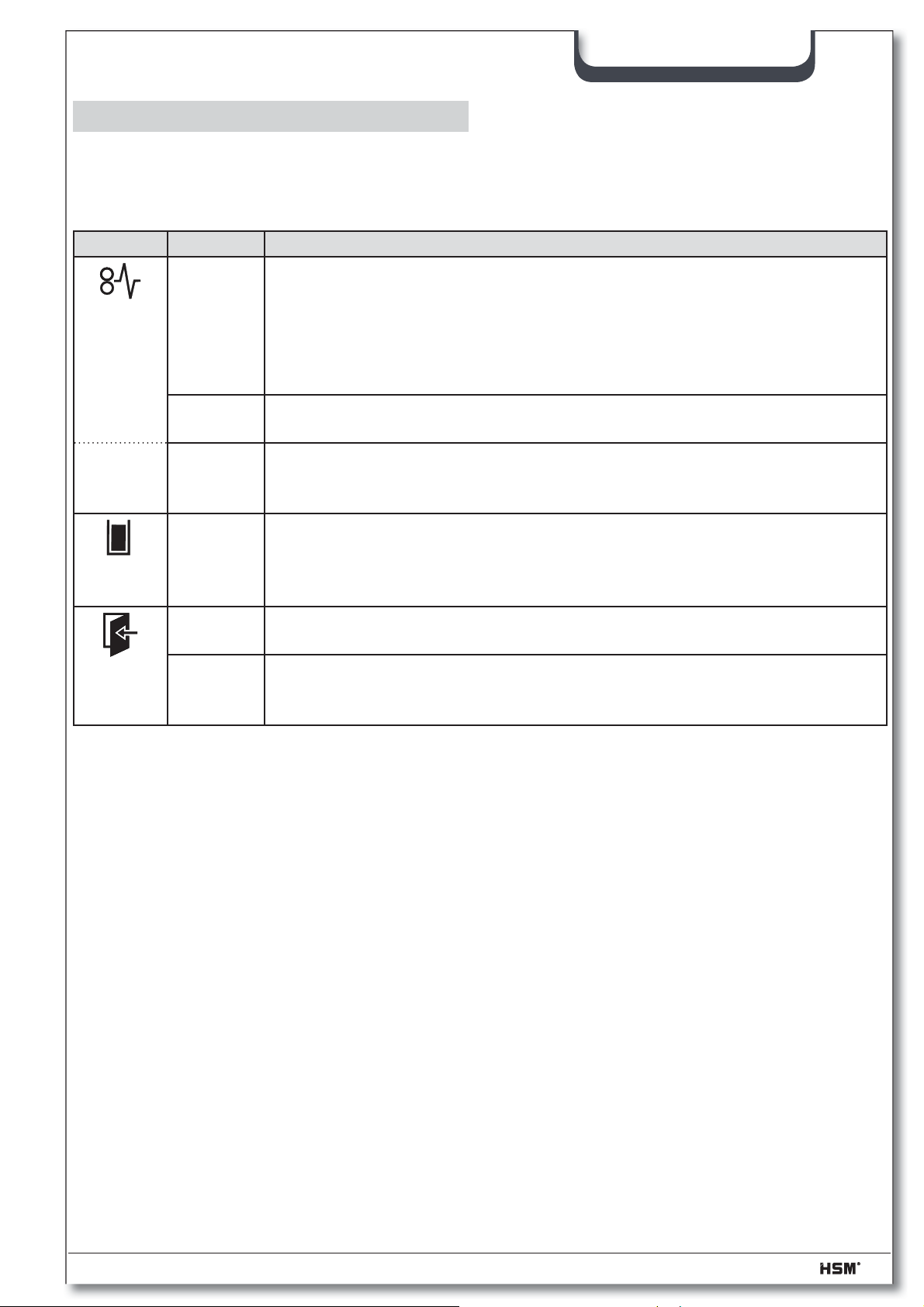

6 Störungsbeseitigung

Hinweis:

Das Sicherheitselement ist mit einem Berührungsschutz ausgestattet. Der Aktenvernichter schaltet
ab, wenn Sie während des Vernichtungsvorgangs auf das Sicherheitselement drücken.

Anzeige Störung Störungsbehebung

Papier­stau

Dauer­licht

Überlast • Der Motor wurde überlastet. Lassen Sie den Aktenvernichter vor erneu-

Blinklicht allg.

Störungs­anzeige

Schnitt­gutbehäl­ter voll

Behälter
offen

Sicher­heits­element
gedrückt

Sie haben zu viel Papier auf einmal zugeführt.
 Das Schneidwerk läuft einige Sekunden rückwärts und schiebt das

Papier heraus.

• Drücken Sie gegebenenfalls noch die Reversiertaste „R“, um den Pa­pierstapel zu entnehmen.

• Halbieren Sie den Papierstapel.

• Führen Sie das Papier nacheinander zu.

ter Inbetriebnahme 20 Minuten abkühlen.

• Während der Papiervernichtung ist ein Fehler aufgetreten.
Ziehen Sie das Papier aus dem Eingabeschlitz, sodass die Licht­schranke frei ist.

• Leeren Sie den Schnittgutbehälter.

Hinweis:

Wenn Sie vor dem Entnehmen des Behälters die Reversiertaste kurz­zeitig betätigen, wird ein Teil des Schnittgutes in das Schneidwerk
zurückgezogen.

• Setzen Sie den Schnittgutbehälter richtig in den Unterschrank ein.

• Drücken Sie nicht auf das Sicherheitselement.

12/2014 SECURIO C 18 7

deutsch

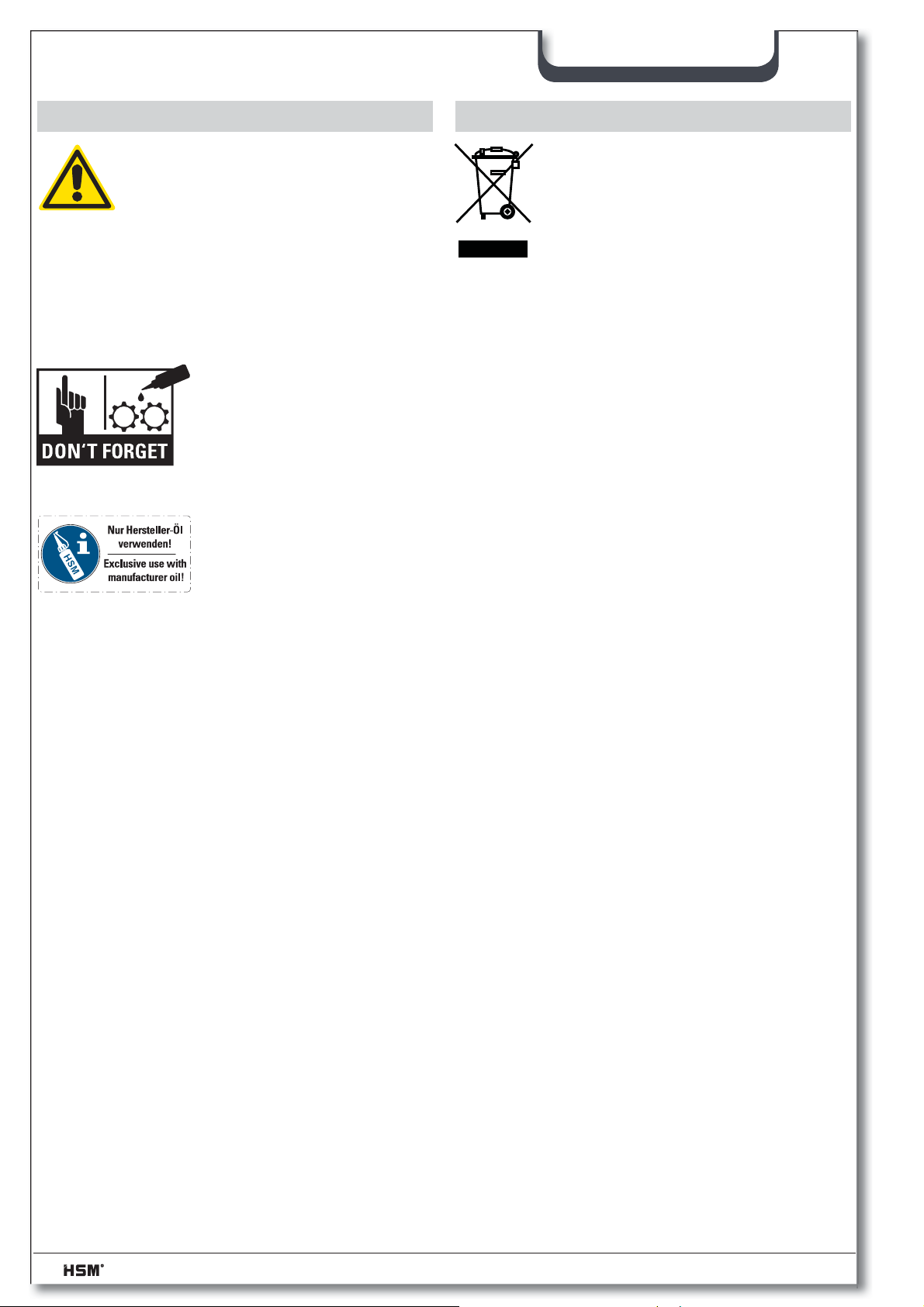

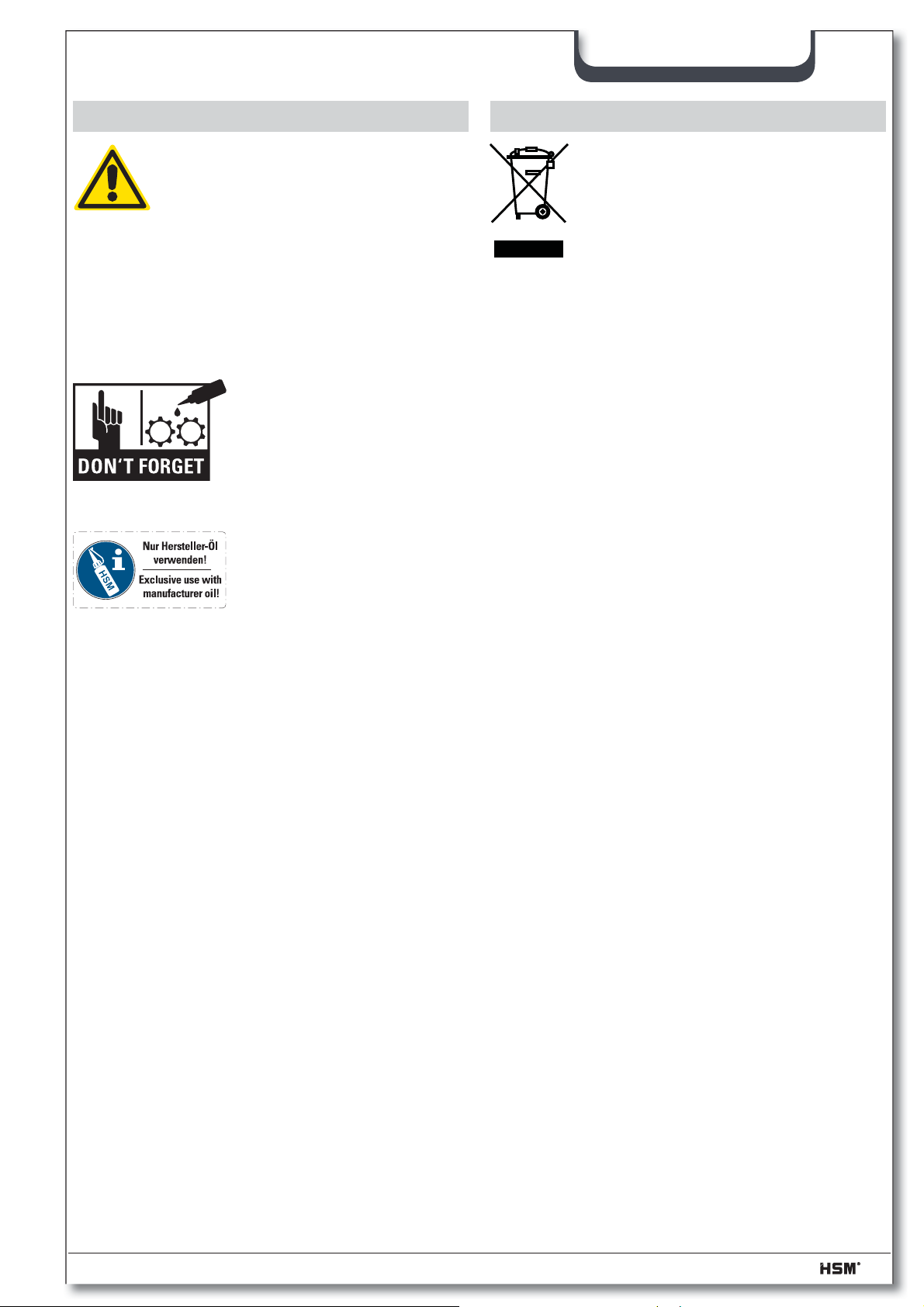

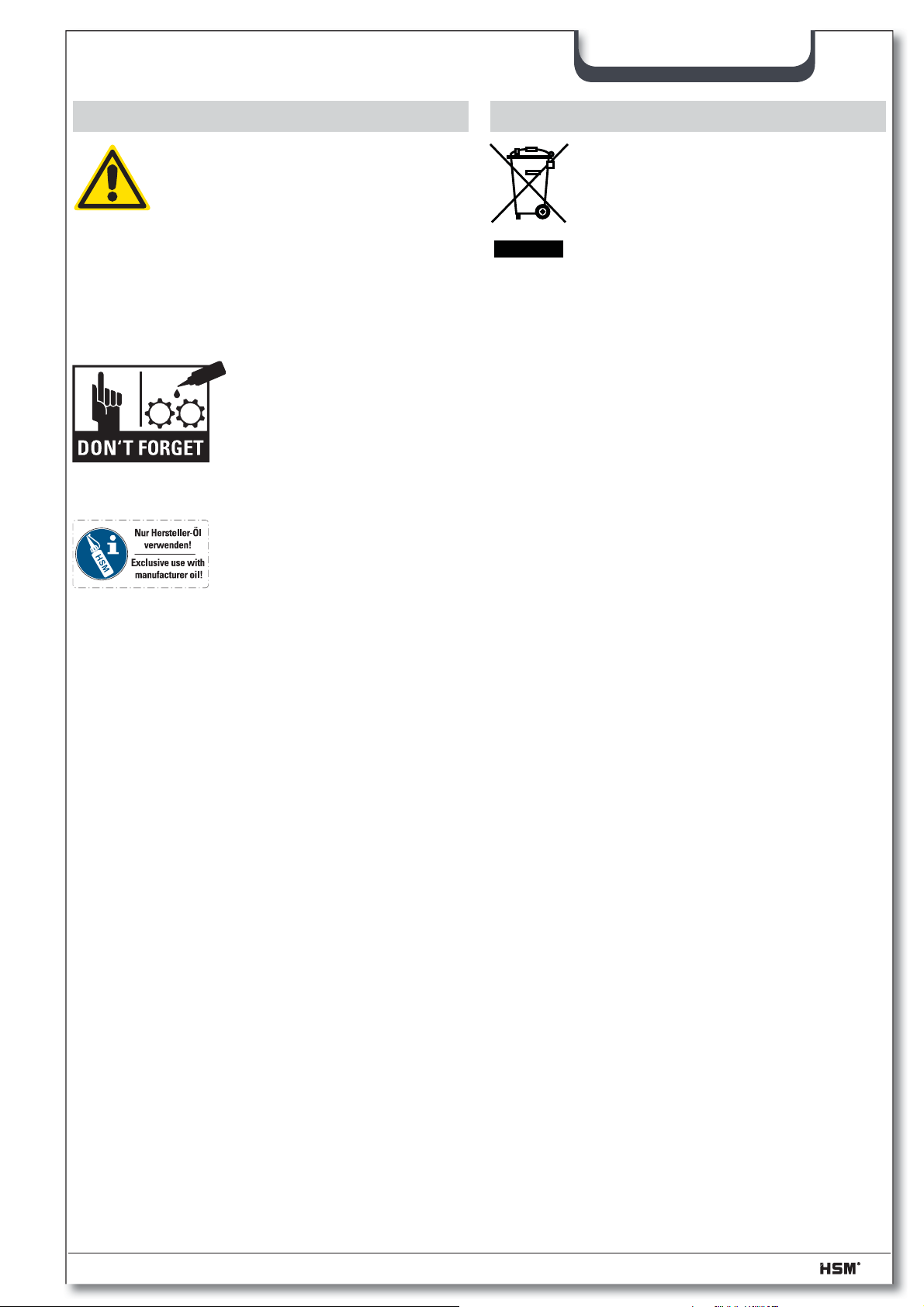

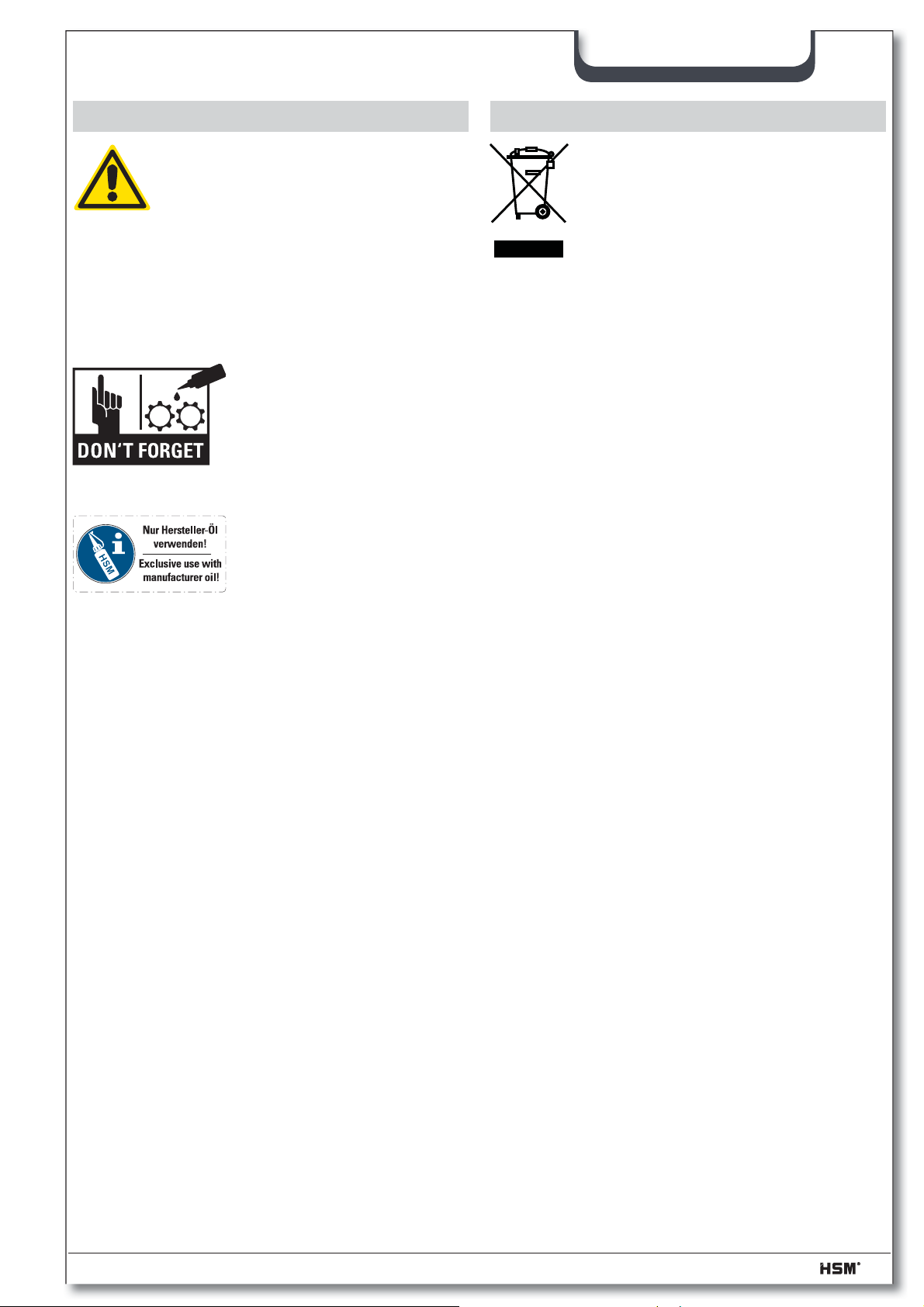

7 Reinigung und Wartung

WARNUNG

Gefährliche Netzspannung!

Schalten Sie den Aktenvernichter
aus und ziehen Sie den Netz­stecker.

Die Reinigung darf nur mit einem weichen
Tuch und einer milden Seifenwasserlösung
erfolgen. Dabei darf kein Wasser in das
Gerät eindringen.

Ölen Sie das Schneid­werk bei nachlassender
Schnittleistung, Ge­räuschentwicklung oder
nach jedem Leeren des

Schnittgutbehälters (nur bei Partikelschnitt).

Verwenden Sie dazu nur
HSM-Schneidblock­spezialöl:

8 Entsorgung / Recycling

Elektrische und elektronische
Altgeräte enthalten vielfach noch
wertvolle Materialien, teils aber
auch schädliche Stoffe, die für die
Funktion und Sicherheit notwen-

dig waren. Bei falscher Entsor­gung oder Handhabung können diese für
die menschliche Gesundheit und die Um­welt gefährlich sein. Geben Sie Altgeräte nie
in den Restmüll. Beachten Sie die aktuell
geltenden Vorschriften und nutzen Sie Sam­melstellen zur Rückgabe und Verwertung
elektrischer und elektronischer Altgeräte.
Führen Sie auch alle Verpackungsmateriali­en einer umweltgerechten Entsorgung zu.

• Spritzen Sie das Spezialöl durch die
Papierzufuhr auf ganzer Breite auf die
Schneidwellen.

• Lassen Sie das Schneidwerk ohne Pa­pierzufuhr ca. 10 s im Permanent-Modus
laufen.

Papierstaub und Partikel werden gelöst.

8 SECURIO C 18 12/2014

deutsch

9 Technische Daten

Schnittart Streifenschnitt Partikelschnitt
Schnittgröße (mm)
Sicherheitsstufe DIN 66399 P-2 / O-2

Schnittleistung* (Blatt), DIN A4 70 g/m

80 g/m

Emissionsschalldruckpegel

(im Leerlauf / unter Last)

A- bewerteter Schallleistungspegel

(LWAd im Leerlauf)

Gewicht
Eingabebreite
Schnittgeschwindigkeit
Leistung bei max. Blattzahl
Energieverbrauch im Bereitschaftsmodus < 2 Wh
Umgebungsbedingungen im Betrieb:

Temperatur
relative Luftfeuchte
Höhe über NN

Maße B x T x H (mm)
Volumen des Schnittgutbehälters

2

2

5,8 3,9 3,9 x 30 1,9 x 15

P-2 / T-2 / E-2 P-4 / T-4 / E-3

T-2 / E-2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

4,6 kg 5,2 kg

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

-10 °C bis +25 °C

max. 90 %, nicht kondensierend

max. 2.000 m

365 x 280 x 542

25 l

F-1

10 - 11

8 - 9

P-5 / T-5 / E-4

F-2

7

6 - 7

Anschluss 215 - 240 V, 50 Hz

220 V, 60 Hz

Betriebsart Kurzzeitbetrieb Dauerbetrieb
Betriebszeit 7 min -
Ruhezeit 16 min -

* Die max. Anzahl der Blätter (DIN A4, 70 g/m² bzw. 80 g/m²), längs zugeführt, die in einem Durchgang zerschnitten
werden. Die Ermittlung der angegebenen Leistungsdaten erfolgt mit neuem, geöltem Schneidwerk und kaltem Motor.
Eine schwächere Netzspannung oder andere Netzfrequenz als angegeben kann zu einer geringeren Blattleistung und
zu erhöhten Laufgeräuschen führen. Je nach Struktur und Eigenschaften des Papiers und der Art der Eingabe kann
die Blattleistung abweichen.

110 - 130 V, 60 Hz

Der Aktenvernichter erfüllt die einschlägigen Harmonisierungsvorschri en der Europäischen Union:

• Niederspannungsrichtlinie 2006/95/EG

• EMV-Richtlinie 2004/108/EG

• RoHS-Richtlinie 2011/65/EU
Die EU-Konformitätserklärung kann beim Hersteller angefordert werden.

12/2014 SECURIO C 18 9

english

1 Proper use, warranty 2 Safety instructions

Remove the shredded material container
and check the name plate on the cutting
head (see point 3 Overview) to fi nd out
which cutting width and mains voltage your
document shredder is designed for. Refer to
the relevant point in the operating manual.

The shredder is designed for destroying
paper. Depending on the cutting type, it can
also handle small quantities of the following
materials:

Shred width (mm) 5.8 3.9 3.9x30 1.9x15
Credit and charge cards ●● ● ●
CDs ●

Its sturdy drive mechanism is not damaged
by paper clips and staples.

The warranty period for the document
shredder is 3 years. There is a special
warranty for the HSM solid steel cutting
rollers in the document shredder, which is
provided independently of the guarantee,
and remains valid for the entire service life
of the machine (HSM Lifetime Warranty).
This warranty and guarantee exclude wear
and damage caused by improper handling
or actions taken by third parties.

HSM guarantees the delivery of spare parts
for up to 10 years after the production of
this model has been discontinued.

Classifi cation

Safety notice Explanation

WARNING Failure to observe

this warning can
lead to serious or
fatal injury.

Notice Failure to observe

this instruction can
cause damage.

Before using the machine for the
fi rst time, read the operating
manual, and keep it for later use

and to pass on to any subsequent
users. Observe all safety instructions onto
the machine.

WARNING

Dangerous for children and

others!

The machine may not be used

by persons (including children

under 14 years of age) with

limited physical, sensory or

mental capabilities or with a lack
of experience and knowledge, unless they
are supervised by a responsible person or
are instructed by them on the use of the
machine. Children must be supervised to
ensure they do not play with the machine.
Do not leave the document shredder
switched on when it is unattended.

10 SECURIO C 18 12/2014

english

WARNING

Risk of injury!

Do not reach into the paper
feed slot.

Risk of injury from being
pulled in!

Keep long hair, loose articles of
clothing, ties, scarves, jewellery,
etc. away from feed opening.
Material with the tendency to form
loops, e.g. tapes, strapping mate­rial, etc. must not be shredded.

Danger of injury by splinters!

Wear protective goggles when destroying
CDs and hard credit cards.

WARNING

Dangerous mains voltage!

Improper handling of the machine
can lead to an electric shock.

Check the machine and cable
regularly for damage. Switch the
shredder off if it is damaged or not

working correctly or before
relocating or cleaning it and disconnect it
from the mains.

– Keep the machine, the plug and cable

away from open fi re and hot surfaces.
The ventilation slots must not be blocked
or covered and there must be at least
5 cm space between the shredder and
any wall or furniture.

– The device is not designed to be used

in the immediate proximity of computer
screens and workplaces.

Service work which requires the

housing covers to be removed

may only be carried out by HSM

Customer Service and

service

technicians of our contractual
partners.
See page 160 for our customer service
addresses.

– Before you insert the power plug, make

sure that the voltage and frequency
of your power supply comply with the
information on the name plate.

– Make sure that the power plug is easily

accessible.

– Make sure that no water gets into the

shredder. Do not immerse the power
cable or the power plug in water.

– Never touch the power plug with wet

hands.

– Never pull the plug out of the socket

using the power cable. Always pull out
the plug directly.

– Only use the machine in a dry room

indoors. Never operate the machine in
damp rooms or in the rain.

Notice Danger from improper use

Only operate this machine in accordance
with the instructions outlined in “Proper
use”.

12/2014 SECURIO C 18 11

english

3 Overview 4 Scope of delivery

1 2 3 4 5 6 7

1 Shredded material container
2 Safety instructions
3 Light barrier
4 Safety element
5 Operating and display unit
6 Name plate
7 Mains switch

• Paper shredder in carton packing

• Power supply cable

• Special cutting block oil 50 ml (cross cut)

• Operating instructions

Acces so ries

• Special cutting block oil 250 ml
order No.: 1.235.997.403

See page 160 for our customer service
addresses.

Operating and display elements

Display option

Cutting unit blocked

Container full

12 SECURIO C 18 12/2014

Reverse button

Display option

Container open
Safety element pressed

Operation button

Display option

Ready for operation

english

5 Operation

WARNING

Before switching the machine on,
make sure that you observe all
safety instructions.

Switching on the shredder

• Connect the power plug of the machine
into a properly installed socket.

Set mains switch at rear of paper shredder

•
to “I”.

• Press the operation button.

 The “Ready for operation” indicator

lights up.

Shredding paper

• When you feed paper, the light barrier
automatically starts the cutting unit.

 Two seconds after the light barrier in the

paper feed opening is free again, the
cutting unit is switched off automatically
and the shredder switches to standby.

Other function modes

• Permanent mode

Application: Destroying large quantities of
paper
Function: Cutting unit runs continuously.
If no material is fed in within a period of
2 minutes, the cutting unit shuts down
and the shredder switches to standby.
Start: Press the operation button for three
seconds.
Premature cancellation: Press the
operation button.

• Stand-by mode

Function: Two minutes after the last pa­per feed operation, all consumers that are
not required are switched off automati­cally.
The „Ready for operation“ indicator fl ash-
es briefl y at regular intervals.
The shredder starts automatically when
paper is fed in.

Shredding CDs and credit cards
(see “Proper Use”)

Please consider the environment and dis­pose of different materials separately.

WARNING

Depending on the type of material,
splinters could be produced when
shredding CDs. For this reason,
wear protective goggles.

Insert CD/credit card in centre of the feed
opening.

Switching off the shredder

• Press the operation button.

 The “Ready for operation” indicator

goes out.

• Set mains switch at rear of paper
shredder to “0”.

12/2014 SECURIO C 18 13

english

6 Troubleshooting

Note:

Note:

The safety element is fi tted with contact protection. The document shredder switches off if you

The safety element is fi tted with contact protection. The document shredder switches off if you
press the safety element during the shredding process.

press the safety element during the shredding process.

Display Problem Measure

Continu-

ous lamp

Flashing

light

Paper
jam

Overload • The motor was overloaded. Let the shredder cool down for approx.

General
fault
displays

Shredded
material
container
full

Container
open

Safety
element
pressed

You have fed in too much paper.
 The cutting unit runs in reverse for a few seconds and pushes the

paper back out again.

• If necessary, press the reverse button “R” to remove the stack of paper.

• Take half the stack of paper.

• Feed the paper in portions.

15 – 20 mins. before using it again.

• A fault has occurred while shedding paper.
Pull the paper out of the slot to clear the light barrier.

• Empty the shredded material container.

Note:

If you press the reverse button briefl y before removing the container,
part of the material is pulled back into the cutting apparatus.

• Insert the shredded material container correctly in the base cabinet.

• Do not press the safety element.

14 SECURIO C 18 12/2014

english

7 Cleaning and maintenance

WARNING

Dangerous mains voltage!

Switch off the shredder and pull
out the mains plug.

When cleaning only use a soft cloth and a
mild soap-water solution. However, no water
must enter the equipment.

Oil the cutting unit when
cutting performance de­creases or the device
becomes noisy, or every
time you empty the waste

container (Cross cut only).

Only use HSM special
lubricating oil for the
cutting unit to do this:

8 Disposal / Recycling

Electrical and electronic old de­vices contain a variety of valuable
materials, but also hazardous
substances which were required
for function and safety. Incorrect

disposal or handling can be dan­gerous to your health and the environment.
Never dispose of old devices in the house­hold waste. Observe the current applicable
regulations and use the collection points for
returning and recycling electric and elec­tronic devices. Dispose of all the packaging
materials also in an environmentally-respon­sible way.

• Spray the special cutting unit oil through
the paper feed along the entire width of
the cutting shafts.

• Let the cutting unit run in the permanent
mode for about 10 seconds without any
paper.

 Paper dust and particles are shaken off.

12/2014 SECURIO C 18 15

english

9 Technical data

Cutting type Strip cut Cross cut
Cut size (mm)
Security level DIN 66399 P-2 / O-2

Cutting capacity* (sheets), A4 70 g/m

80 g/m

Noise level (Idle running/ load)
A-weighted sound power level (LWAd in

idle mode)

Weight 4.6 kg 5.2 kg
Intake width
Cutting speed
Power consumption with max. number of sheets
Energy consumption in standby mode < 2 Wh
Ambient conditions in operation:

Temperature
Relative humidity
Height above sea-level (MSL)

Size W x D x H (mm)
Shredded material container volume

2

2

5.8 3.9 3.9 x 30 1.9 x 15
P-2 / T-2 / E-2 P-4 / T-4 / E-3

T-2 / E-2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

14 - 16
13 - 15

57.5 dB

230 mm

54 mm/s

360 W

-10 °C to +25 °C

max. 90 %, without condensation

max. 2,000 m

365 x 280 x 542

25 l

F-1

10 - 11

8 - 9

P-5 / T-5 / E-4

F-2

7

6 - 7

Power supply 215 - 240 V, 50 Hz

220 V, 60 Hz

Operating mode Brief operation Continuous operation
Operating time 7 min -
Idle time 16 min -

* The maximum number of sheets (DIN A4, 70 g/m² or 80 g/m²), fed lengthways, which can be cut in one cycle. The
performance data is determined when the motor is cold and the cutting device is freshly oiled. A weaker mains voltage
or a different mains frequency to the one specifi ed could result in less sheet capacity and increased noise during op-
eration. The sheet capacity can vary depending on the structure and properties of the paper and on the way it enters.

110 - 130 V, 60 Hz

This document shredder meets the applicable harmonisa on legisla on of the European Union:

• Low Voltage direc ve 2006/95/EU

• EMC direc ve 2004/108/EU

• RoHS direc ve 2011/65/EU
The EU declara on of conformity can be requested from the manufacturer.

16 SECURIO C 18 12/2014

1

Utilisation conforme, garantie

français

2

Recommandations de sécurité

Retirez le conteneur de matériau découpé
et consultez la plaque signalétique de la
tête de coupe (voir point 3 vue générale)
pour savoir pour quelle largeur de coupe et
quelle tension du secteur votre destructeur
de documents est conçu. Tenez compte
des points correspondants dans la notice
d’utilisation.

Le destructeur de document est conçu pour
la destruction de documents papier.
pouvez, selon le type de coupe, procéder
à la destruction de petites quantités des
matériaux suivants:

Taille de coupe (mm) 5,8 3,9 3,9x30 1,9x15
Cartes de crédit ●● ● ●
CDs ●

Le mécanisme de coupe, robuste, résiste
aux agrafes et aux trombones.

La durée de garantie du destructeur de
documents est de 3 ans. HSM accorde une
garantie spéciale (HSM Lifetime Warranty),
indépendante de la garantie, sur les
cylindres de coupe en acier fabriqués d’une
seule pièce des destructeurs de documents,
pendant toute la durée de vie de l’appareil.
L’usure ou les dommages causés par
toute utilisation impropre, ou par des
interventions d’un tiers ne sont ni couverts
par la responsabilité du fabricant, ni par la
prestation de garantie.

HSM garantit la livraison de pièces déta­chées jusqu‘à 10 ans après la fi n de la pro-
duction de ce modèle.

Vous

Classifi cation

Notice de sécurité Explication
AVERTIS-

SEMENT

Attention Le non-respect

Lisez la notice d’utilisation de la
machine avant de la mettre en
service ; conservez celle-ci pour

une exploitation ultérieure et
transmettez cette notice aux utilisateurs
ultérieurs. Tenir compte de toutes les re­commandations de sécurité se trouvant sur
le destructeur!

AVERTISSEMENT

Dangers pour les enfants et

pour d’autres personnes !

La machine ne doit pas être

utilisée par des personnes

(y compris les enfants de moins

de 14 ans) ayant des capacités

physiques, sensorielles ou
intellectuelles limitées, ou encore manquant
de l’expérience et/ou des connaissances
requises, à moins qu’elles ne soient
surveillées par une personne responsable
de leur sécurité ou n’aient reçu des
instructions d’utilisation de l’appareil.
Les enfants doivent être surveillés afi n
de s’assurer qu’ils ne jouent pas avec
l’appareil. Ne laissez pas le destructeur de
documents allumé sans surveillance.

Le non-respect
de l’avertissement
peut entraîner des
blessures graves ou
la mort.

de la consigne
peut entraîner
des dommages
corporels.

12/2014 SECURIO C 18 17

français

AVERTISSEMENT

Danger de blessure.

Ne jamais passer la main, les
doigts ou un objet étranger dans
la fente de l’ouverture d’insertion
du papier.

Danger de blessure par
attraction.

Ne pas approcher l’ouverture d’in­sertion du papier avec des che­veux longs, des vêtements larges,
des cravates, des écharpes, des
bracelets, des colliers, etc. Ne pas
détruire les objets ayant tendance
à s’entortiller, bandes, matériel de
ligaturage etc.

Danger de blessure par éclats !

Porter des lunettes de protection lors de
la destruction de CD et cartes de crédit
rigides.

AVERTISSEMENT

Dangers résultant de la tension
du secteur !

Une mauvaise utilisation de la

machine peut entraîner une électrocution.
– Vérifi ez avant de brancher la prise

secteur que la tension et la fréquence de
votre réseau électrique correspondent
aux indications de la plaque signalétique.

Vérifi ez régulièrement que l’appa-
reil et les câbles ne présentent
aucun dommage. Eteignez le

destructeur de documents en cas
de détérioration ou de dysfonctionne­ment, ainsi qu’avant un changement de
place ou un nettoyage, et débranchez la
prise secteur.

– Gardez l’appareil, la fi che secteur et le

câble secteur éloigné de tout feu et de
surfaces chaudes. Veillez à ce que rien
n’obstrue les fentes d’aération et à ce que
l’appareil respecte une distance minimum
de 5 cm du mur ou des meubles.

– L’appareil n’est pas conçu pour une

utilisation à proximité immédiate d’écrans
et de postes de travail.

Les travaux d’entretien liés au

retrait de caches du bâti ne doivent

être effectués que par le service

après-vente HSM et les techniciens

de maintenance de nos partenaires
agréés
Pour les adresses du service clientèle,
voir page 160.

Attention Danger résultant d’une
utilisation non conforme

Utilisez la machine uniquement selon les
consignes du chapitre « utilisation conforme ».

.

– Assurez-vous que la prise secteur est

accessible.

– Evitez que de l’eau pénètre dans le

destructeur de documents. Ne plongez ni
les câbles secteur ni la fi che secteur dans
l’eau.

– Ne touchez jamais la fi che secteur

lorsque vous avez les mains mouillées.

– Ne tirez jamais sur le câble pour

débrancher la fi che de la prise secteur,
tenez toujours la fi che.

– Utilisez l’appareil uniquement à l’intérieur,

dans des pièces sans humidité. Ne
l’utilisez jamais dans des pièces humides
ou sous la pluie.

18 SECURIO C 18 12/2014

français

3 Vue générale 4 Ampleur de la livraison

1 2 3 4 5 6 7

1 Collecteur
2 Recommandations de sécurité
3 Cellule photoélectrique
4 Dispositif de sécurité
5 Unité de commande et d’affi chage
6 Plaque signalétique
7 Commutateur secteur

• Destructeur de documents emballé dans
un carton

• Câble de raccordement secteur

• Coupe croisée :1 bouteille d’huile spé­ciale pour le bloc de découpage 50 ml

• Notice d’utilisation

Accessoires

• Huile spéciale pour bloc de coupe
(250 ml), n° de commande 1.235.997.403

Pour les adresses du service clientèle, voir
page 160.

Eléments de commande et d’affi chage

Affi chage

Dispositif de coupe bloqué

Collecteur plein

12/2014 SECURIO C 18 19

Bouton retour

Affi chage

Collecteur ouvert
Élément de sécurité enfoncé

Bouton de commande

Affi chage

En ordre de marche

français

5 Manipulation

AVERTISSEMENT

Avant de mettre la machine en
marche, assurezvous que toutes
les consignes de sécurité ont
été respectées.

Mise en marche

• Branchez la fi che secteur de la machine
dans une prise secteur d’installation
conforme.

• Mettre le commutateur principal sur le
revers du destructeur de documents
sur la pos. « I ».

• Appuyez sur le bouton de commande.

 Le voyant « en ordre de marche »

s’allume.

Destruction de documents

• La cellule photoélectrique lance automa­tiquement le dispositif de coupe lors de
l’introduction de documents.

 2 s après que la cellule photoélectrique

de l’ouverture d’introduction de papier est
de nouveau libre, le dispositif de coupe
se met automatiquement à l’arrêt et le
destructeur de documents se met en
veille.

Destruction de CD et cartes de crédit
(voir « Utilisation conforme »)

Protégez l’environnement et recyclez sépa­rément les différents matériaux.

AVERTISSEMENT

Mise hors circuit

• Appuyez sur le bouton de commande.
 Le voyant « en ordre de marche »

s’éteint.

• Mettre le commutateur principal sur le
revers du destructeur de documents
sur la pos. « 0 ».

Autres modes de fonctionnement

• Mode permanent

Utilisation : Destruction de grandes quan­tités de papier
Fonction : Le dispositif de coupe fonc­tionne en continu.
Si aucun
2 minutes, le dispositif de coupe se met
à l’arrêt et le destructeur de documents se
met en veille.
Démarrage : Maintenez appuyé le bouton
de commande pendant 3 secondes.
Annulation prématurée : Appuyez sur le
bouton de commande.

• Mode stand by
Fonction : Tous les consommateurs de

courant inutiles sont automatiquement
mis à l’arrêt 2 minutes après la dernière
introduction de documents.
L‘affi chage « en ordre de marche » cli-
gnote à intervalles réguliers. Le destruc­teur de documents fonctionne de manière
autonome lors de l‘introduction de docu­ments.

matériau

n’est introduit après

Selon le type de matériau, la
destruction des CD peut entraîner
des éclats. C’est pourquoi vous

devez porter des lunettes de protection.

Insérez le CD/la carte de crédit au milieu de
l’ouverture d’alimentation.

20 SECURIO C 18 12/2014

français

6 Elimination de défauts

Remarque:

Le dispositif de sécurité est équipé d’une protection de contact. Le destructeur de documents
s’arrête si vous appuyez sur le dispositif de sécurité pendant la procédure de destruction.

Affi chage

Allumage

ininter-

rompu

Témoin

clignotant

Panne Elimination des pannes

Bourrage
papier

Sur­charge

Affi chage
des
erreurs
géné­rales

Collec­teur plein

Col­lecteur
ouvert

Élément
de
sécurité
enfoncé

Vous avez introduit trop de papier à la fois.
 Le dispositif de coupe fonctionne en sens inverse pendant quelques

secondes, puis expulse le papier.

• Appuyez si nécessaire sur le bouton retour « R » pour enlever la pile
de papier.

• Retirez la moitié de la pile de papier.

• Introduisez les documents les uns après les autres.

• Le moteur a subi une surcharge. Laisser refroidir le destructeur de
documents pendant 15 à 20 minutes avant de le mettre à nouveau
en service.

• Une erreur est survenue pendant la destruction du papier.
Retirez le papier de la fente d’alimentation, de sorte que la cellule pho­toélectrique soit libre.

• Videz le collecteur.

Remarque :

Si vous appuyez brièvement sur le bouton retour avant le retrait
du conteneur, une partie du matériel découpé est ramenée dans le
dispositif de coupe.

• Positionnez correctement le collecteur dans le compartiment inférieur.

• N’appuyez pas sur l’élément de sécurité.

12/2014 SECURIO C 18 21

français

7 Entretien et maintenance

AVERTISSEMENT

Dangers résultant de la tension
du secteur !

Mettre le destructeur de docu-

ments à l’arrêt, débrancher la prise secteur.
Ne nettoyer l’appareil qu’au moyen d’un

chiffon doux et d’eau savonneuse non
corrosive. Veiller à ce que l’eau ne pénètre
pas dans l’appareil.

Huilez le dispositif de
coupe en cas de
diminution du rendement
de coupe, d’apparition de

bruits ou à chaque fois
que vous videz le collecteur
(Coupe croisée).

Utilisez uniquement de

l’huile spéciale pour bloc

de coupe HSM :

8 Traitement des déchets / recy-

clage

Les anciens appareils électriques
et électroniques contiennent de
nombreux matériaux précieux,
mais aussi des substances no­cives qui étaient nécessaires au

fonctionnement et à la sécurité.
En cas de manipulation ou d’élimination
incorrectes, ces substances peuvent être
dangereuses pour la santé et l’environne­ment. Ne jetez jamais les anciens appareils
avec les ordures ménagères. Respectez les
directives actuelles en vigueur et apportez
vos anciens appareils électriques et électro­niques aux points de collecte afi n qu’ils
puissent être recyclés. Veillez également
à ce que les matériaux d’emballage soient
traités et recyclés dans le respect de l’envi­ronnement.

• Vaporisez l’huile spéciale sur toute la lar­geur des cylindres de coupe par l’alimen­tation papier.

• Laissez le dispositif de coupe fonctionner
sans papier pendant env. 10 s en mode
permanent.

 Poussière de papier et particules sont

ainsi éliminées.

22 SECURIO C 18 12/2014

français

9 Caractéristiques techniques

Type de coupe Coupe en bandes Coupe en particules
Largeur de coupe (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Degré de sécurité DIN 66399 P-2 / O-2

T-2 / E-2

Rendement de coupe* (feuille) 70 g/m
DIN A4 80 g/m

Niveau sonore (Marche à vide / charge)
Niveau de puissance acoustique pondéré

A (LWAd en marche à vide)
Poids 4,6 kg 5,2 kg

Largeur d’introduction
Vitesse de coupe
Puissance consommée avec nbre max. de feuilles
Consommation d’énergie en mode opéra-

tionnel

Conditions ambiantes d’utilisation :

Température
Humidité relative de l’air
Hauteur au-dessus NN

Dimensions L x P x H (mm)
Volume du collecteur

2

2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

P-2 / T-2 / E-2 P-4 / T-4 / E-3

F-1

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

< 2 Wh

-10 °C à +25 °C

max. 90 %, sans condensation

max. 2 000 m

365 x 280 x 542

25 l

10 - 11

8 - 9

P-5 / T-5 / E-4

F-2

7

6 - 7

Branchement 215 - 240 V, 50 Hz

220 V, 60 Hz

Mode de fonctionnement Fonctionnement de courte durée Fonctionnement permanent
Temps de fonctionnement 7 min -
Temps de pause 16 min -

* Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquetées en un
passage. La mesure des données de rendement s’effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une
tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution
de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés
du papier et selon la manière d’introduire les feuilles, la puissance peut varier.

110 - 130 V, 60 Hz

Le destructeur de documents respecte les direc ves d’harmonisa on en vigueur dans l’Union Européenne :

• Direc ve basse tension 2006/95/CE

• Direc ve CEM 2004/108/CE

• Direc ve LdSD 2011/65/UE
La déclara on de conformité UE est disponible sur demande auprès du fabricant.

12/2014 SECURIO C 18 23

italiano

1 Norme d’uso, garanzia 2 Avvertenze per la sicurezza

Estrarre il contenitore per cascame
e controllare sulla targhetta posta sulla
testa di taglio (vedi punto 3 Panoramica)
la larghezza di taglio e la tensione di
rete indicate per il distruggidocumenti.
Osservare le relative istruzioni riportate
nel manuale d’uso.

Il distruggidocumenti è concepito per la
distruzione della carta. In base al tipo di
taglio è possibile inoltre distruggere piccole
quantità dei seguenti materiali:

Taille de coupe (mm) 5,8 3,9 3,9x30 1,9x15
Carte di credito ●● ● ●
CD ●

Il robusto meccanismo di taglio può ridurre
in frammenti senza problemi anche punti
metallici e graffette.

I distruggidocumenti sono coperti da
garanzia per 3 anni. Per gli alberi da
taglio completamente in acciaio dei
distruggidocumenti è valida una garanzia
indipendente dalla garanzia principale
riferita all’intera vita utile dell’apparecchio
(HSM Lifetime Warranty). Usura, danni
derivanti da un uso non corretto o interventi
da parte di terzi non sono né coperti da
garanzia, né in garanzia.

HSM garantisce la consegna di pezzi di
ricambio

fi no a 10 anni dall’uscita di produ-

zione del presente modello.

Classifi cazione

Avvertenza per
la sicurezza

AVVER-

TENZA

Attenzione L’inosservanza di

Prima della messa in funzione
della macchina, leggere le istru­zioni per l’uso, conservare per

poterle consultare in seguito e
consegnare agli altri utenti. Osservare tutte
le avvertenze per la sicurezza applicate sul
distruggidocumenti!

AVVERTENZA

Pericoli per bambini e altre

persone!

La macchina non deve essere

utilizzata da persone (compresi

bambini sotto i 14 anni) con ridotte

capacità fi siche, sensoriali o men-

tali oppure prive della necessaria
esperienza e/o competenza, a meno che
esse non siano sotto la supervisione di una
persona responsabile per la loro sicurezza
o abbiano ricevuto da questa disposizioni
sull’uso dell’apparecchio. Controllare sempre
che i bambini non giochino con l’apparecchio.
Non lasciare mai il distruggidocumenti incu­stodito mentre è ancora acceso.

Osservazioni

L’inosservanza di
questa avvertenza
può comportare
danni per l’incolu­mità e la vita delle
persone.

questo avviso può
comportare danni
materiali.

24 SECURIO C 18 12/2014

italiano

AVVERTENZA

Pericolo di lesioni.

Non intervenire mai nella feritoia
dell’alimentazione della carta.

Pericolo di lesioni da trascina­mento!

In prossimità dell’apertura dell’a­limentazione della carta è indi­spensabile prendere le dovute
precauzioni affi nché capelli sciolti,
lembi di vestiario, cravatte, sciar­pe, collane, braccialetti ecc. non
vengano agganciati. Non distrug­gere materiali che tendono ad
avvolgersi, quali nastri, corde, fi lm
in plastica ecc.

Pericolo di lesioni dovuto a schegge.

Per la distruzione di CD e carte di credito
rigide impiegare occhiali di protezione.

AVVERTENZA

Tensione di rete pericolosa!

L’uso improprio della macchina
può causare scosse elettriche.

– Prima di inserire la spina di rete, assi-

curarsi che i dati della tensione e della
frequenza della vostra rete elettrica coin­cidano con quelli indicati sulla targhetta.

– Assicurarsi che la spina di rete sia facil-

mente accessibile.

Controllare regolarmente che
apparecchio e cavo non siano
danneggiati. Spegnere il distruggi-

documenti se danneggiato o se
non funziona correttamente, nonché in
caso di cambio di posto o durante la
pulizia, ed estrarre la spina di rete.

– Tenere l’apparecchio, la spina di rete

e il cavo di rete lontani da fi amme libere
e superfi ci incandescenti. Le feritoie di
ventilazione non devono essere coperte
e deve essere mantenuta una distanza
min di 5 cm dalla parete o da mobili.

– L’apparecchio non è concepito per l’im-

piego nelle immediate vicinanze di posta­zioni di lavoro con computer o da uffi cio.

I lavori di assistenza legati alla

rimozione delle coperture del corpo

macchina devono essere eseguiti

unicamente dal servizio

di assisten-

za clienti HSM e dai tecnici del
servizio di assistenza dei nostri partner
autorizzati.
Per gli indirizzi di servizio assistenza clien­ti, vedere pagina 160.

Attenzione
Pericolo derivante da uso improprio

Utilizzare la macchina solo in modo confor­me ai dati forniti al capitolo “Norme d’uso”.

– Evitare penetrazioni d’acqua nel distrug-

gidocumenti. Non immergere mai il cavo
e la spina di rete in acqua.

– Non toccare mai la spina di rete con le

mani umide.

– Staccare sempre la spina di rete dalla

presa afferrando la stessa e mai tirando il
cavo di alimentazione.

– Utilizzare l’apparecchio esclusivamente

in ambienti interni asciutti. Non azionarlo
mai in ambienti umidi o sotto la pioggia.

12/2014 SECURIO C 18 25

3 Panoramica 4 Fornitura

italiano

1 2 3 4 5 6 7

1 Contenitore per materiali di taglio
2 Avvertenze per la sicurezza
3 Fotocellula
4 Elemento di sicurezza
5 Unità di comando e visualizzazione
6 Targhetta
7 Interruttore di rete

• Apparecchio imballato in cartone

• Cavo di alimentazione

• Per macchine con taglio a frammenti:
1 bottiglia di olio speciale da taglio (50 ml)

• Manuale operativo

Accessori

•

Olio speciale per il blocco di taglio (250 ml)
N. ordine 1.235.997.403

Per gli indirizzi di servizio assistenza clienti
vedere pagina 160.

Elementi di comando e visualizzazione

Messaggi

Meccanismo di taglio bloccato

Contenitore pieno

26 SECURIO C 18 12/2014

Tasto di inversione

Messaggi

Contenitore aperto
Elemento di sicurezza premuto

Tastiera di comando

Messaggi

Pronto per il funzionamento

italiano

5 Messa in esercizio

AVVERTENZA

Prima di accendere la macchina,
assicurarsi di aver prestato atten­zione a tutte le avvertenze per la
sicurezza.

Accensione del distruggidocumenti

• Inserire la spina di rete della macchina in
una presa correttamente installata.

• Interruttore della rete sul rovescio del
distruggidocumenti su “I”.

• Premere la tastiera di comando.

 Il messaggio “Pronto per il funzionamen-

to” è acceso.

Distruzione della carta

• Quando si introduce la carta, la fotocellu­la del meccanismo di taglio si avvia auto­maticamente.

 2 secondi dopo che la fotocellula è di

nuovo libera nell’apertura dell’alimenta­zione della carta, il meccanismo di ta­glio viene spento automaticamente e il
distruggidocumenti passa alla modalità
Pronto per il funzionamento.

Sminuzzamento di CD e carte di
credito
destinazione”)

Rispettare l’ambiente e smaltire i diversi
materiali separatamente.

pertanto occhiali di protezione.

(vedi “Uso conforme alla

AVVERTENZA

A seconda del tipo di materiale
durante la distruzione di CD pos­sono formarsi schegge. Indossare

Spegnimento del distruggidocumenti

• Premere la tastiera di comando.
 Il messaggio “Pronto per il funzionamen-

to” si spegne.

• Interruttore della rete sul rovescio del
distruggidocumenti su “0”.

Ulteriori modalità di funzionamento

• Modalità permanente

Impiego: distruzione di grandi quantità di
carta
Funzione: il meccanismo di taglio proce­de ininterrottamente.
Se per 2 minuti non viene alimentato ma­teriale, il meccanismo di taglio si spegne
e il distruggidocumenti diviene pronto per
il funzionamento.
Avvio: premere la tastiera di comando per
3 secondi.
Interruzione anticipata: premere la tastie­ra di comando.

• Modalità stand by
Funzione: 2 minuti dopo l’ultimo inse-

rimento della carta, tutte le utente non
necessarie vengono spente automatica­mente.
Il messaggio “Pronto per il funzionamen­to” lampeggia brevemente ad intervalli
regolari.
Durante l‘alimentazione della carta il
distruggidocumenti comincia ad avviarsi
automaticamente.

Inserire il CD/la carta di credito al centro
dell’apertura di alimentazione.

12/2014 SECURIO C 18 27

italiano

6 Eliminazione dei disturbi

Nota:

L’elemento di sicurezza è dotato di una protezione da contatto. Il distruggidocumenti si spegne
quando l’elemento di sicurezza viene premuto durante il processo di distruzione.

Indica­zione

Luce

continua

Spia

inter-

mittente

Disturbo Eliminazione dei disturbi

Blocco
carta
sovracca­rico

Sovrac­carico

Indica­zioni
generali
di guasto

Conteni­tore per
materiali
di taglio
pieno

Apertura
del con­tenitore

Elemen­to di
sicurezza
premuto

È stata introdotta troppa carta in una volta sola.
 Il meccanismo di taglio indietreggia per alcuni secondi e spinge fuori

la carta.

• Per rimuovere la pila di carta, premere eventualmente anche il tasto di
inversione “R”.

• Dimezzare la pila di carta.

• Immettere la carta in successione.

• Il motore è stato sovraccaricato. Prima di una nuova messa in funzione
fare raffreddare il distruggidocumenti per ca. 15 – 20 min.

• Durante la distruzione della carta si è verifi cato un errore.
Estrarre la carta dalla fessura di inserimento in modo che la cella
fotoelettrica sia libera.

• Svuotare il contenitore per materiali di taglio.

Nota

Se prima dell’asportazione del contenitore viene premuto brevemente il
tasto di inversione, una parte del materiale di taglio viene riportato nel
meccanismo di taglio.

• Posizionare il contenitore per materiali di taglio nell’armadio inferiore
correttamente.

• Non premere l’elemento di sicurezza.

28 SECURIO C 18 12/2014

italiano

7 Pulizia e cura

AVVERTENZA

Tensione di rete pericolosa!

Spegnere il distruggidocumenti ed
estrarre la spina di rete.

La pulizia deve essere effettuata soltan­to con un panno morbido e una soluzione
delicata di acqua saponata. Durante que­sta operazione non deve penetrare acqua
nell’apparecchio.

Applicare uno strato d’olio
al meccanismo di taglio in
caso di riduzione delle
prestazioni di taglio oppu-

re dopo ogni svuotamento
del contenitore per materiali di taglio (solo
per particelle):

8 Smaltimento / Riciclaggio

Gli apparecchi elettrici ed elettro­nici usati contengono ancora una
molteplicità di materiali preziosi,
ma in parte anche sostanze noci­ve che erano necessarie al funzio-

namento e alla sicurezza dell’ap­parecchio. Se queste sostanze vengono
smaltite o impiegate in modo non conforme
potrebbero rappresentare un pericolo per la
salute dell’uomo e l’ambiente. Non gettare
mai gli apparecchi usati nei rifi uti generici.
Osservare le disposizioni attualmente vigen­ti e utilizzare centri di raccolta per la restitu­zione e il riciclaggio degli apparecchi elettri­ci ed elettronici usati. Smaltire anche tutti
i materiali da imballaggio conformemente
alle norme di protezione dell’ambiente.

A tal fi ne utilizzare solo

olio speciale per il blocco
di taglio di HSM:

• Spruzzare l’olio speciale attraverso
l’alimentazione della carta su tutta la
lunghezza degli alberi da taglio.

• Far scorrere l’utensile da taglio senza
inserire la carta per ca. 10 sec. nella
modalità permanente.

 La polvere e le particelle di carta si

staccano.

12/2014 SECURIO C 18 29

italiano

9 Dati tecnici

Tipo di taglio Taglio a strisce Taglio a frammenti
Dimensioni di taglio (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Classe di sicurezza DIN 66399 P-2 / O-2

T-2 / E-2

Prestazioni di taglio* (foglio) 70 g/m
DIN A4 80 g/m

Livello sonoro (corsa a vuoto / carico)
Livello di potenza sonora valutato A (LWAd

con funzionamento a vuoto)

Peso 4,6 kg 5,2 kg
Larghezza per l’immissione
Velocità di taglio
Potenza assorbita con numero di fogli max
Consumo energetico in stand-by < 2 Wh
Condizioni ambientali in funzionamento:

temperatura
umidità dell’aria relativa
Altezza sopra il l.d.m

Dimensioni L x P x A (mm)
Volume del contenitore per materiali di taglio

Collegamento 215 - 240 V, 50 Hz

Modalità di funzionamento Funzionamento di breve durata Funzionamento continuo

2

2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

220 V, 60 Hz

P-2 / T-2 / E-2 P-4 / T-4 / E-3

F-1

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

da -10 °C a +25 °C

max 90 %, senza condensa

max 2000 m

365 x 280 x 542

25 l

10 - 11

8 - 9

110 - 130 V, 60 Hz

P-5 / T-5 / E-4

F-2

6 - 7

7

Tempo di funzionamento 7 min -
Tempo di inattività 16 min -

* Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico
passaggio. I risultati di capacità indicati vengono calcolati utilizzando un utensile da taglio nuovo e lubrifi cato e un
motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determi­nare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variare a
seconda della struttura e delle caratteristiche della carta e dal tipo di immissione.

Il distruggidocumen è conforme alle rispe ve norme armonizzate stabilite dall’Unione Europea:

• Dire va Bassa Tensione 2006/95/CE

• Dire va CEM 2004/108/CE

• Dire va RoHS 2011/65/UE
La dichiarazione di conformità UE può essere richiesta al produ ore.

30 SECURIO C 18 12/2014

español

1 Uso conforme al previsto,

garantía

Quite el depósito de material cortado y fíje­se en la placa de características del cabezal
de corte (véase la vista general del punto 3)
para determinar el ancho de corte y la ten­sión de red de su destructora de documen­tos. Tenga en cuenta los puntos correspon­dientes de las instrucciones de servicio.

La destructora de documentos está conce­bida para destruir papel. Según sea el tipo
de corte, se podrán además destruir peque­ñas cantidades de los siguientes materiales:

Ancho de corte (mm) 5,8 3,9 3,9x30 1,9x15
Tarjetas de crédito ●● ● ●
CDs ●

El robusto mecanismo de arrastre es insen­sible a las grapas y a los clips.

El período de garantía para la destructora
de documentos es de 3 años. Sobre los
cilindros de corte de acero macizo de las
destructoras de documentos HSM se apli­ca una garantía durante toda la vida útil
del aparato (HSM Lifetime Warranty). La
garantía no cubre el desgaste ni los daños
ocasionados por un uso inapropiado o por
la intervención de terceras personas.

HSM garantiza el envío de piezas de re­cambio hasta 10 años tras fi nalizar la pro-
ducción de este modelo.

2 Indicaciones de seguridad

Clasifi cación

Indicación de

seguridad

ADVER-

TENCIA

Atención La inobservancia

Antes de poner en marcha la
máquina, lea las instrucciones de
servicio, téngalas siempre a mano

para poder consultarlas en cual­quier momento y entréguelas a los otros
usuarios. Observe todas las indicaciones de
seguridad que fi guran en la destructora!

ADVERTENCIA

Peligros para niños y adultos.

Las personas (inclusive menores

de 14 años) con capacidades
físicas, sensoriales o mentales
limitadas o sin la experiencia y/o
sin el conocimiento necesarios no
pueden utilizar la máquina, a no

ser que cuenten con la supervisión de una
persona responsable de la seguridad o que
reciban instrucciones sobre cómo utilizar
el aparato. Los menores no deben dejarse
sin vigilancia para evitar que jueguen con
el aparato. No deje la destructora de docu­mentos encendida sin vigilancia.

Aclaración

La inobservancia
de las advertencias
puede provocar
daños en el cuerpo y
en la vida del usuario.

de las indicaciones
puede provocar
daños materiales.

12/2014 SECURIO C 18 31

español

ADVERTENCIA

¡Peligro de sufrir lesiones!

No toque la ranura por la que se
introduce el papel.

¡Peligro de sufrir lesiones por
quedarse enganchado en la
máquina!

Evite que el cabello largo, la ropa
holgada, corbatas, bufandas, ca­denas, pulseras, etc. queden en el
área de la abertura de la alimen­tación de papel. No introduzca en
la máquina ningún material sus­ceptible de formar bucles, como
cintas, cordeles, etc.

¡Peligro de lesionarse con astillas!

Utilice gafas de protección al destruir CDs o
tarjetas de crédito de material duro.

ADVERTENCIA

Tensión de red peligrosa.

La manipulación errónea de
la má quina puede provocar
electrocución.

– Antes de enchufar el conector de red,

compruebe que la tensión y la frecuencia
de su red eléctrica coincidan con las indi­caciones de la placa de características.

– Preste atención a que el conector de red

esté fácilmente accesible.

Compruebe regularmente que el
aparato y el cable no presenten
daños. Desconecte la destructora

de documentos cuando detecte
daños o un funcionamiento incorrecto
y antes de cambiarla de lugar o de lim­piarla, y desenchufe el conector de red.

– Mantenga el aparato, el conector de

red y el cable de red alejados de llamas
abiertas y de superfi cies calientes. Las
ranuras de ventilación no deben estar
obstruidas y debe mantenerse una
distancia a la pared o a los muebles de
como mínimo 5 cm.

– No está previsto el uso del dispositivo

cerca de puestos de trabajo con pantallas
u ofi cinas

Los trabajos de mantenimiento

que involucren quitar las cubiertas

de la carcasa sólo deben ser

realizados por el servicio postven-

ta de HSM o los técnicos de servi­cio de nuestras partes contratantes.
Para las direcciones de los servicios
postventa, véase la página 160.

Atención
Peligro debido a un uso indebido

Utilice únicamente la máquina según las
especifi caciones del capítulo “Uso conforme
al previsto”.

– Evite que la destructora de documentos

entre en contacto con agua. Sustituya
el cable de red o el conector de red que
haya entrado en contacto con agua.

– No agarre el conector de red con las

manos húmedas.

– No desenchufe el conector de red tirando

del cable de alimentación, sino agarrando
el conector de red.

– Utilice el aparato únicamente en

interiores secos. No lo ponga en
funcionamiento en entornos húmedos
o expuesto a la lluvia.

32 SECURIO C 18 12/2014

español

3 Vista general 4 Volumen de suministro

1 2 3 4 5 6 7

1 Depósito para recortes
2 Indicaciones de seguridad
3 Barrera de luz
4 Elemento de seguridad
5 Unidad de mando e indicación
6 Placa de características
7 Interruptor

• Destructora de documentos empaqueta­da en cartón

• Cable de conexión de red
para corte en partículas -1 botella 50 ml

•
de aceite especial para el bloque cortador

• Instrucciones de servicio

Accesorios

• Botella 250 ml de aceite especial para el
bloque cortador
N.° de pedido 1.235.997.403

Para las direcciones de los servicios postven­ta véase la página 160.

Elementos de mando e indicación

Indicaciones

Dispositivo cortador bloqueado

Depósito lleno

12/2014 SECURIO C 18 33

Pulsador de inversión

Indicaciones

Depósito abierto
Elemento de seguridad pulsado

Pulsador de servicio

Indicaciones

Dispuesta para el funcionamiento

español

5 Manejo

ADVERTENCIA

Antes de encender la máquina
asegúrese de haber prestado
atención a todas las indicaciones
de seguridad.

Encender la destructora de documentos

• Enchufe el conector de red de la máquina
en una caja de enchufe instalada correc­tamente.

• Poner el interruptor en el lado trasero de
la destructora de documentos en “I”.

• Pulse el pulsador de servicio.

 La indicación “Dispuesta para el funcio-

namiento” se enciende.

Destruir papel

• Al realizar la alimentación de papel, la
barrera de luz arranca automáticamente
el dispositivo cortador.

 2 s después de que la barrera de luz de

la abertura para la alimentación de papel
vuelve a estar libre, el dispositivo corta­dor se desconecta automáticamente y la
destructora de documentos estará en
disponibilidad para el funcionamiento.

Trituración de CDs y tarjetas de crédi­to (véase “Uso conforme al previsto”)

Respete el medio ambiente y gestione los
diferentes materiales por separado.

ADVERTENCIA

En función del tipo de material,
puede que se formen astillas al
destruir CDs. Por ello, lleve siem­pre gafas de protección.

Apagar la destructora de documentos

• Pulse el pulsador de servicio.
 La indicación “Dispuesta para el funcio-

namiento” se apaga.

• Poner el interruptor en el lado trasero de
la destructora de documentos en “0”.

Otros modos de funcionamiento

• Modo permanente

Aplicación: para destruir grandes cantida­des de papel
Función: El mecanismo de corte está en
marcha continua.
Si no se introduce material durante 2 mi­nutos, se apaga el mecanismo de corte
y pasa a stand-by.
Arranque: Pulse el pulsador de servicio
durante 3 segundos.
Interrupción antes de tiempo: Pulse el
pulsador de servicio.

• Modo stand by
Función: 2 minutos después de la última

alimetnación de papel se desconectan
automáticamente todos los consumidores
innecesarios.
La indicación “Dispuesta para el funcio­namiento” parpadea brevemente en inter­valos regulares.
Al realizar la alimentación de papel, la
destructora de documentos arranca auto­máticamente.

Introduzca el CD/tarjeta de crédito por el
centro de la abertura de entrada.

34 SECURIO C 18 12/2014

español

6 Solución de averías

Nota:

El elemento de seguridad está provisto de una protección contra contacto. La destructora de do­cumentos se apaga cuando se pulsa el elemento de seguridad durante el proceso de destrucción.

Indica­ción

Luz

constante

Luz inter-

mitente

Fallo Solución

Atasco
de papel

Sobre­carga

Indicador
general
de avería

Depósi­to para
recortes
lleno

Depósito
abierto

Elemen­to de
seguridad
pulsado

Ha suministrado demasiado papel a la vez.
 El dispositivo cortador funciona durante algunos segundos hacia atrás

expulsando el papel.

• Si fuese necesario, pulse el pulsador de inversión “R” para extraer la
pila de papel.

• Divida la pila de papel.

• Introduzca el papel gradualmente

• El motor se ha sobrecargado. Antes de volver a poner en
funcionamiento la destructora de documentos, deje que se enfríe entre
15 y 20 minutos.

• Durante la destrucción de papel ha ocurrido un fallo.
Saque el papel de la ranura de introducción de manera que la célula
fotoeléctrica quede libre.

• Vacíe el depósito para recortes.

Nota:

Si antes de retirar el depósito acciona brevemente el pulsador
de inversión, una parte del material cortado vuelve al mecanismo
de corte.

• Coloque el depósito de recortes correctamente en el armario inferior.

• No pulse el elemento de seguridad.

12/2014 SECURIO C 18 35

español

7 Limpieza y mantenimiento

ADVERTENCIA

Tensión de red peligrosa.

Apague la destructora de docu­mentos y extraiga el enchufe.

Para proceder a la limpieza sólo se pue­de utilizar un paño suave y agua jabonosa
suave. No debe entrar nada de agua en la
máquina.

Lubrique el mecanismo
de corte cuando la poten­cia de corte disminuye,
cuando se producen
ruidos o después de

vaciar el depósito de material cortado (sólo
con corte en partículas):

8 Eliminación / Reciclaje

Los aparatos eléctricos y electró­nicos usados contienen un gran
número de materiales valiosos,
aunque también sustancias noci­vas necesarias para el funciona-

miento y seguridad del aparato.
En caso de manejo o eliminación incorrec­tos, estas sustancias pueden ser peligrosas
para la salud de las personas y para el
medio ambiente. No deseche los aparatos
usados en la basura normal. Respete la
normativa vigente en la actualidad y utilice
los puntos de recogida para la devolución
y gestión de aparatos eléctricos y electróni­cos usados. Elimine todos los materiales de
embalaje de forma respetuosa con el medio
ambiente.

Para ello, utilice única­mente aceite especial
para bloques de corte
HSM:

• Inyecte el aceite especial por la apertura
de entrada para papel en toda la anchura
de los cilindros de corte.

• Deje que el mecanismo de corte funcione
sin alimentación de papel en modo conti­nuo durante aproximadamente 10 s.

 De esta forma se sueltan partículas

y polvo de papel.

36 SECURIO C 18 12/2014

español

9 Datos técnicos

Tipo de corte Corte en tiras Corte en partículas
Tamaño de corte (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Nivel de seguridad DIN 66399 P-2 / O-2

T-2 / E-2

Potencia de corte* (hoja), DIN A4 70 g/m
80 g/m

Nivel acústico (marcha en vacío / carga)
A- Nivel de potencia acústica evaluado

(LWAd al ralentí)

Peso 4,6 kg 5,2 kg
Anchura de entrada
Velocidad de corte
Consumo de potencia con número máx. de hojas
Consumo de energía en el modo de espera < 2 Wh
Condiciones ambientales durante el fun-

cionamiento:

Temperatura
Humedad relativa del aire
Altura sobre el nivel del mar

Medidas A x P x H (mm)
Volumen del depósito para recortes

2

2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

P-2 / T-2 / E-2 P-4 / T-4 / E-3

F-1

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

de -10 °C a +25 °C

máx. 90 %, sin condensación

máx. 2.000 m

365 x 280 x 542

25 l

10 - 11

8 - 9

P-5 / T-5 / E-4

F-2

7

6 - 7

Conexión 215 - 240 V, 50 Hz

220 V, 60 Hz

Modo de servicio Servicio de corta duración Funcionamiento continuo
Tiempo de servicio 7 min -
Tiempo de inactividad 16 min -

* Número máx. de hojas (DIN A4, 70 g/m² u 80 g/m²), introducidas longitudinalmente, que se cortan de una pasada.
Los datos de potencia indicados han sido calculados con el motor en frío y el mecanismo de corte recién lubricado.
Una tensión de red menor u otras frecuencias de red diferentes a las indicadas pueden dar lugar a una potencia de
corte menor y al aumento del ruido durante el funcionamiento. La potencia de corte también puede variar dependien
do de la estructura y las características del papel, así como de la manera de introducirlo.

110 - 130 V, 60 Hz

La destructora de documentos cumple con las leyes de armonización per nentes de la Unión Europea:

• Direc va sobre baja tensión 2006/95/CE

• Direc va CEM 2004/108/CE

• Direc va RoHS 2011/65/UE
Se puede solicitar al fabricante la declaración de conformidad de la UE.

12/2014 SECURIO C 18 37

1

Utilização adequada, garantia

português

2 Instruções de segurança

Retire o recipiente recolhedor de papel
cortado e verifi que na placa de identifi cação
da cabeça cortante (ver ponto 3 Vista geral)
qual a largura de corte e a tensão de rede
a que o seu destruidor de documentos se
destina. Prestar atenção aos respectivos
pontos do manual de instruções.

A destruidora de documentos destina-se
a destruir papel. Em dependência do tipo
de corte podem ser destruídas pequenas
quantidades dos seguintes materiais:

Largura de corte (mm) 5,8 3,9 3,9x30 1,9x15
Cartões de crédito ●● ● ●
CDs ●

A ferramenta robusta é insensível a agrafos
e clipes.

O tempo de garantia para a destruidora de
documentos é de 3 anos. Existe uma garan­tia independente da garantia principal para
os veios de corte em aço maciço HSM das
destruidoras de documentos que abrange
toda a vida útil do aparelho (HSM Lifetime
Warranty). A garantia não inclui o desgaste
natural, danos por manuseio não adequado
ou intervenções realizadas por terceiros.

A HSM garante o fornecimento das peças
de substituição até 10 anos após o fi m
da produção do modelo.

Classifi cação

Indicação

de segurança

AVISO O incumprimento

Nota O incumprimento da

Antes da colocação em funciona-

mento da máquina, leia o manual
de instruções, guarde-o para uma

futura utilização e transmita-o aos
demais utilizadores. Respeite todas as
indicações de segurança existentes na
destruidora de documentos.

AVISO

Perigos para crianças e outras

pessoas!

A máquina não deve ser utilizada

por pessoas (incluindo crianças

com menos de 14 anos) com

capacidade físicas, psicológicas,

sensoriais ou mentais limitadas
ou com falta de experiência e/ou falta de
conhecimento, a não ser que sejam super­visionadas por uma pessoa responsável
pela sua segurança ou caso tenham rece­bido instruções como operar o aparelho.
As crianças devem ser supervisionadas
para garantir que não brincam com o apare­lho. Não deixe a destruidora de documentos
funcionar sem supervisão.

Descrição

dos avisos pode ter
como consequência
ferimentos para o
corpo ou a morte.

indicação pode cau­sar danos materiais.

38 SECURIO C 18 12/2014

português

AVISO

Perigo de ferimentos!

Não coloque as mãos na fenda
para a introdução do papel.

Perigo de ferimentos pela força
de tracção do aparelho!

Cabelos compridos, peças soltas
de roupa, gravatas, lenços e bra­celetes nunca devem ser aproxi­mados da fenda de introdução do
papel. Não pode ser introduzido
na destruidora de documentos ne­nhum material que forma argolas,
por exemplo, fi tas, cordéis, pelícu-
las de plástico, etc.

Perigo de ferimentos por estilhaços!

Ao eliminar CDs e cartões de crédito duros,
utilize óculos de protecção.

AVISO

Tensão de rede perigosa!

O manuseamento incorrecto da
máquina pode causar um choque
eléctrico.

– Antes da introdução da fi cha na tomada,

verifi que se a tensão e a frequência da
sua rede eléctrica coincidem com as indi­cações na chapa de características.

– Tenha atenção para que a fi cha eléctrica

esteja facilmente acessível.

Verifi que regularmente o aparelho
e o cabo em relação a danos. Em
caso de danos ou de uma função

não adequada, bem como antes
da mudança de local, desligue a destrui­dora de documentos e retire a fi cha eléc-
trica da tomada.

– Mantenha o aparelho, o cabo e a fi cha

longe de chamas ou de superfícies quen­tes. As fendas de ventilação têm de estar
desobstruídas e, no mínimo, 5 cm afasta­das da parede ou dos móveis.

– O aparelho não está previsto para

a utilização em proximidades imediatas
de monitores ou de postos de trabalho
de escritórios.

Os trabalhos de assistência técni-

ca relacionados com a remoção

de coberturas de caixa, apenas

devem ser efectuados pela assis-

tência a cliente da HSM e por
técnicos da assistência dos nossos par­ceiros de contrato.
Endereços da assistência técnica, ver
página 160.

Nota Perigo devido a utilização errada

Utilize a máquina exclusivamente de acordo
com as indicações do capítulo “Utilização
adequada”.

– Evite a penetração de água na destrui-

dora de documentos. Nunca coloque o
cabo de alimentação nem a fi cha de rede
na água.

– Nunca pegue na fi cha eléctrica com as

mãos húmidas.

– Nunca retire a fi cha da tomada puxando

pelo cabo, pegue sempre na fi cha.

– Utilize o aparelho apenas em espaços

interiores secos. Nunca opere o aparelho
em espaços com elevada humidade ou
à chuva.

12/2014 SECURIO C 18 39

português

3 Vista geral 4 Volume do fornecimento

1 2 3 4 5 6 7

1 Recipiente do material cortado
2 Instruções de segurança
3 Barreira luminosa
4 Elemento de segurança
5 Elemento de operação e indicação
6 Chapa de características
7 Interruptor de alimentação

• Destruidora de documentos embalada
em cartão

• Cabo de ligação à rede

• Para corte em partículas - 1 garrafa óleo
especial para bloco de corte (50 ml)

• Instruções de operação

Acessórios

• Garrafa óleo especial para bloco de corte
(250 ml), Nº. de pedido 1.235.997.403

Endereços da assistência técnica ver
página 160.

Elementos de operação e indicação

Indicações

Mec. de corte bloqueado

Recipiente cheio

40 SECURIO C 18 12/2014

Botão de inversão

Indicações

Recipiente aberto
Elemento de segurança premido

Botão de operação

Indicações

Operacional

português

5 Operação

AVISO

Antes de ligar a máquina, deve
certifi car-se de que todas as
indicações de segurança foram
respeitadas.

Ligar a destruidora de documentos

• Insira a fi cha eléctrica da máquina numa
tomada devidamente instalada.

• Pôr em “I” o interruptor de rede no lado
traseiro da destruidora de documentos.

• Prima o botão de operação.

 A indicação “Operacional” acende-se.

Destruir papel

• Na colocação de papel, a barreira lumi­nosa inicia automaticamente o mecanis­mo de corte.

 2 segundos depois da barreira lumino-

sa na abertura para a inserção de papel
voltar a estar desobstruída, o mecanismo
de corte é automaticamente desligado
e a destruidora de documentos comuta
para standby.

Destruição de CDs e cartões de
crédito (ver “Utilização adequada”)

Tenha em consideração o meio ambiente e
elimine individualmente os diversos mate­riais.

AVISO

Dependendo do tipo de material,
existe a possibilidade de forma-

ção de estilhaços durante a des­truição de CDs. Por isso, use óculos de
protecção.

Desligar o destruidora de documentos

• Prima o botão de operação.
 A indicação “Operacional” apaga-se.

• Pôr em “0” o interruptor de rede no lado
traseiro da destruidora de documentos.

Outros modos de funcionamento

• Modo permanente

Aplicação: Destruição de quantidades de
papel maiores
Função: O mecanismo de corte funciona
de modo ininterrupto.
Quando não se introduz material durante
2 minutos, o mecanismo de corte desliga-

-se e a destruidora de documentos comu­ta para standby.
Início: Prima o botão de operação duran­te 3 segundos.
Cancelamento atempado: Prima o botão
de operação.

• Modo stand by
Função: 2 minutos após a última colo-

cação de papel, todos os consumidores
desnecessários são desligados.
A indicação “Operacional” pisca por bre­ves instantes em intervalos regulares.
Durante a colocação de papel, a destrui­dora de documentos liga-se automatica­mente.

Introduza o CD/cartão de crédito no centro
da abertura de inserção.

12/2014 SECURIO C 18 41

português

6 Eliminação de falhas

Observação:

O elemento de segurança está equipado com uma protecção contra contacto. A destruidora
de documentos desliga-se quando o elemento de segurança é pressionado durante o processo
de destruição.

Indica­ção

Sempre

aceso

Luz inter-

mitente

Avaria Eliminação da avaria

Acumu­lação de
papel

Sobre­carga

Indicação
geral de
avaria

Reci­piente do
material
cortado
cheio

Recipien­te aberto

Elemen­to de
segurança
premido

Introduziu demasiado papel de uma vez.
 O mecanismo de corte funciona alguns segundos para trás e empurra

o papel para fora.

• Eventualmente, prima ainda o botão de inversão “R” para remover
a pilha de papel.

• Divida a pilha de papel ao meio.

• Introduza o papel progressivamente.

• O motor sofreu uma sobrecarga. Antes da nova colocação em
funcionamento, deixe a destruidora de documentos arrefecer durante
aprox. 15 - 20 minutos.

Surgiu um erro durante a destruição do papel.

•
Puxe o papel para fora da fenda de alimentação, de modo a que a
barreira fotoeléctrica fi que desobstruída.

• Esvazie o recipiente do material cortado.

Observação:

Se premir o botão de inversão antes de remover o recipiente, uma
parte do material cortado é puxado de volta para o mecanismo
cortador.

• Coloque o recipiente do material cortado correctamente no armário
inferior.

• Não pressione o elemento de segurança.

42 SECURIO C 18 12/2014

português

7 Limpeza e conservação

AVISO

Tensão de rede perigosa!

Desligue a destruidora de docu­mentos, retire a fi cha da tomada.

A limpeza só pode ser realizada com um
pano macio e uma solução de água com
produto de limpeza suave. Durante a limpe­za não pode penetrar água no aparelho.

Lubrifi que o mecanismo
de corte em caso de
diminuição da capacidade
de corte, ruídos ou cada
vez que esvaziar o reci-

piente do material cortado (Corte em partí­culas):

Para isso, utilize apenas
óleo especial para blocos
de corte HSM:

8 Eliminação / reciclagem

Os aparelhos eléctricos e electró­nicos antigos ainda contêm vários
materiais preciosos. Parcialmente,
também contêm substâncias
prejudiciais necessárias para
o funcionamento e a segurança.

Em caso de eliminação ou manutenção
incorrecta, os mesmos podem ser prejudi­ciais para a saúde e para o meio ambiente.
Nunca coloque os aparelhos antigos no lixo.
Para isso, respeite as prescrições actual­mente válidas e utilize os locais de recolha
para a devolução e reciclagem de apare­lhos antigos eléctricos e electrónicos. Entre­gue também todos os materiais de embala­gem para uma eliminação ecológica.

• Pulverize óleo especial em toda a largura
dos veios de corte através da abertura
para papel.

• Deixe o mecanismo cortador funcionar
sem colocar papel durante aprox. 10 seg.
no modo permanente.

 O pó e as partículas de papel

desprendem.

12/2014 SECURIO C 18 43

português

9 Dados técnicos

Tipo de corte Corte de tiras Corte de partículas
Tamanho de corte (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Nível de segurança DIN 66399 P-2 / O-2

T-2 / E-2

Potência de corte* (folha), DIN A4 70 g/m
80 g/m

Nível de ruídos (Marcha em vazio/carga)
Nível de potência acústica avaliado em A

(NPA em marcha vazia)

Peso 4,6 kg 5,2 kg
Largura de inserção
Velocidade de corte
Potência absorvida com a quantidade máx. de folhas
Consumo de energia no modo de prontidão < 2 Wh
Condições ambientais durante o funciona-

mento:

temperatura
humidade relativa do ar
altura acima do nível do mar

Dimensões L x P x A (mm)
Capacidade do recipiente do material cortado

2

2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

P-2 / T-2 / E-2 P-4 / T-4 / E-3

F-1

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

-10 °C a +25 °C

máx. 90 %, sem condensação

máx. 2000 m

365 x 280 x 542

25 l

10 - 11

8 - 9

P-5 / T-5 / E-4

F-2

7

6 - 7

Conexão eléctrica 215 - 240 V, 50 Hz

220 V, 60 Hz

Modo de funcionamento Funcionamento de curta duração Funcionamento contínuo
Tempo de funcionamento 7 min -
Tempo de espera 16 min -

* A quantidade máxima das folhas (DIN A4, 70 g/m² ou 80 g/m²), inseridas ao comprido, que são cortadas numa pas­sagem. A determinação dos dados de potência indicados ocorre com um novo mecanismo de corte lubrifi cado a óleo
e com motor frio. Uma tensão de rede mais fraca ou uma outra frequência de rede diferente da indicada pode levar a
uma capacidade de corte de folhas mais baixa e a ruídos de trabalho mais elevados. Dependendo da estrutura e das
características do papel e do tipo da introdução, a capacidade de corte de papel pode divergir.

110 - 130 V, 60 Hz

A destruidora de documentos cumpre a legislação comunitária aplicável em termos de harmonização:

• Dire va 2006/95/CE «baixa tensão»

• Dire va 2004/108/CE rela va à compa bilidade eletromagné ca

• Dire va 2011/65/UE respeitante à restrição do uso de determinadas substâncias perigosas em

equipamentos elétricos e eletrónicos

A declaração de conformidade UE pode ser solicitada ao fabricante.

44 SECURIO C 18 12/2014

nederlands

1 Gebruik volgens de bestem-

ming, garantie

Haal de snijgoedbak eruit en kijk op het
typeplaatje aan de snijkop (zie punt 3
overzicht) voor welke snijbreedte en
netspanning uw papiervernietiger bestemd
is. Neem de van toepassing zijnde punten in
de gebruiksaanwijzing in acht.

De papiervernietiger is voor het vernietigen
van papier bestemd. Afhankelijk van de snij­wijze kunnen bovendien geringe hoeveelhe­den van de volgende materialen vernietigd
worden:

Grootte van de snippers (mm)
Kredietkaarten ●● ● ●
Cd’s ●

Het robuuste station is ongevoelig voor niet­jes en paperclips.

De garantietijd voor de papiervernietiger
bedraagt 3 jaar. Er geldt een van de
garantie onafhankelijke garantie voor HSM
volstaal-snijassen van de papiervernietigers
gedurende de volledige levensduur van het
toestel (HSM Lifetime Warranty). Slijtage,
schade door ondeskundige behandeling en
ingrepen door derden vallen niet onder de
garantie.

HSM garandeert de levering van reserveon­derdelen tot 10 jaar na einde van de pro­ductie van dit model.

5,8 3,9 3,9x30 1,9x15

2 Veiligheidsadviezen

Classifi catie

Veiligheidsvoorschrift
WAAR-

SCHUWING

Let op Het niet in acht

Lees voor de ingebruikneming
van de machine de gebruiks­aanwijzing, bewaar ze voor later
gebruik en geef de handleiding

aan latere gebruikers door. Alle op de
papiervernietiger aangebrachte
veiligheidsadviezen in acht nemen!

WAARSCHUWING

Gevaren voor kinderen en

andere personen!

De machine mag niet door
personen (inclusief kinderen
onder 14 jaar) met beperkte
fysieke, sensorische of geestelijke
capaciteiten of met gebrek aan

ervaring en/of kennis gebruikt worden, tenzij
deze personen door een voor de veiligheid
bevoegde persoon in het oog gehouden
worden of instructies van deze bevoegde
persoon kregen over hoe het toestel
gebruikt moet worden. Kinderen moeten in
het oog gehouden worden om er zeker van
te zijn dat ze niet met het toestel spelen.
Laat de papiervernietiger niet onbeheerd
ingeschakeld.

Verklaring

Het niet in acht
nemen van de
waarschuwing kan
levensgevaar tot
gevolg hebben.

nemen van de
aanwijzing kan
materiële schade
veroorzaken.

12/2014 SECURIO C 18 45

nederlands

WAARSCHUWING

Gevaar voor verwondingen!

Niet in de gleuf van de papiertoe­voeropening grijpen.

Gevaar voor verwondingen
door intrekken.

Lange haren, losse kleding, strop­dassen, sjaals, halskettingen en
armbanden niet binnen het bereik
van de papiertoevoeropening hou­den. Geen materiaal toevoeren
dat zich om het snijsysteem heen
kan winden, zoals bijv. banden,
touwtjes etc.

Gevaar voor verwondingen door splin­ters!

Draag bij het vernietigen van cd’s en harde
creditcards een veiligheidsbril.

WAARSCHUWING

Gevaarlijke netspanning!

Foute omgang met de machine
kan tot elektrische schokken
leiden.

– Controleer voor het insteken van de net-

stekker of de spanning en de frequentie
van uw stroomnet met de gegevens op
het typeplaatje overeenstemmen.

Controleer toestel en kabels
regelmatig op schade. Schakel de
papiervernietiger uit en trek de

stekker uit het stopcontact in het
geval van schade of als het toestel niet
goed functioneert, voor een wisseling van
plaats of reiniging.

– Houd het toestel, de netstekker en het

netsnoer uit de buurt van open vuur en
hete oppervlakken. De ventilatiesleuven
moeten vrij zijn en er moet een afstand
van min. 5 cm tot de wand en tot meubels
in acht worden genomen.

– Het toestel is niet bestemd voor gebruik

in de directe omgeving van monitor- en
kantoorwerkplaatsen.

Servicewerkzaamheden, die met

het verwijderen van behuizingsaf-

dekkingen zijn verbonden, mogen

alleen door de HSM-klantenser-

vice en service-technici van onze
dealers worden uitgevoerd.
Klantendienstadressen zie pagina 160.

Let op

Gebruik de machine uitsluitend conform
de aanwijzingen in het hoofdstuk „Gebruik
volgens de bestemming”.

Gevaar door verkeerd gebruik

– Zorg ervoor dat de netstekker makkelijk

bereikbaar is.

– Voorkom dat water in de papiervernietiger

terechtkomt. Dompel noch netsnoer noch
netstekker in water.

– Neem de netstekker nooit met vochtige

handen vast.

– Trek de netstekker nooit aan het netsnoer

uit het stopcontact, maar neem altijd de
netstekker vast.

– Gebruik het toestel alleen in droge bin-

nenruimtes. Gebruik het nooit in vochtige
ruimtes of in de regen.

46 SECURIO C 18 12/2014

nederlands

3 Overzicht 4 Leveringsomvang

1 2 3 4 5 6 7

1 Snijgoedbak
2 Veiligheidsadviezen
3 Fotocel
4 Veiligheidselement
5 Bedienings- en weergave-eenheid
6 Typeplaatje
7 Netschakelaar

• Papiervernietiger in doos verpakt

• Netaansluitleiding

• voor Snippers 1 fl es snijblok speciaal olie
(50 ml)

• Gebruiksaanwijzing

Toebehoren

• Fles snijblok speciaal olie (250 ml)
bestelnr. 1.235.997.403

Klantendienstadressen zie pagina 160.

Bedienings- en weergave-elementen

Weergaven

snijwerk geblokkeerd

bak vol

12/2014 SECURIO C 18 47

Omkeertoets

Weergaven

bak open
Veiligheidselement ingedrukt

Bedieningstoets

Weergaven

gebruiksklaar

nederlands

5 Bediening

WAARSCHUWING

Zorg er voor het inschakelen van
de machine voor dat alle veilig­heidsvoorschriften in acht geno­men werden.

Papiervernietiger inschakelen

• Steek de netstekker van de machine
in een reglementair geïnstalleerd
stopcontact.

• Netschakelaar aan de achterzijde van de
papiervernietiger op „I” zetten.

• Druk op de bedieningstoets.

 Weergave „Gebruiksklaar” brandt.

Papier vernietigen

• Bij papiertoevoer start de fotocel het snij­werk automatisch.

 2 s nadat de fotocel in de papiertoevoer-

opening weer vrij is, wordt het snijwerk
automatisch uitgeschakeld en gaat de
papiervernietiger in stand-by.

Andere functiemodi

• Continumodus

Gebruik: vernietiging van grote hoeveel­heden papier
Functie: snijwerk loopt ononderbroken.
Als er 2 min geen materiaal
gevoerd, schakelt het snijwerk uit en de
gaat de papiervernietiger in stand-by.
Start: druk 3 seconden op de bedienings­toets.
Voortijdig afbreken: druk op de bedie­ningstoets.

• Modus stand by

Functie: 2 minuten na de laatste papier­toevoer worden alle onnodige verbruikers
automatisch uitgeschakeld.
De weergave „Gebruiksklaar” licht met
regelmatige intervallen kort op.
Bij papiertoevoer start de papiervernieti­ger automatisch op.

wordt toe-

Vernietigen van cd’s en creditcards
(zie „Gebruik volgens de bestemming”)

Neem het milieu in acht en voer de verschil­lende materialen gescheiden af.

WAARSCHUWING

Afhankelijk van de materiaalsoort
kan bij het vernietigen van cd’s tot
splintervorming ontstaan. Draag

daarom een veiligheidsbril.

Voer cd/creditcard toe in het midden van de
toevoeropening.

Papiervernietiger uitschakelen

• Druk op de bedieningstoets.

 Weergave „Gebruiksklaar” gaat uit.

• Netschakelaar aan de achterzijde van de
papiervernietiger op „0” zetten.

48 SECURIO C 18 12/2014

nederlands

6 Verhelpen van storingen

Aanwijzing:

Het veiligheidselement is met een contactbeveiliging uitgerust. De papiervernietiger schakelt uit
als u tijdens het vernietigingsproces op het veiligheidselement drukt.

Weer­gave

brandt

continu

Knipper-

licht

Storing Storing verhelpen

Vastge­lopen
papier

Overbe­lasting

Alge­mene
storings­indicatie

Snijgoed­bak vol

Bak open • Zet de snijgoedbak juist in de onderkast.
Veilig-

heids­element
ingedrukt

U heeft te veel papier in een keer toegevoerd.
 Het snijwerk loopt enkele seconden achteruit en schuift het papier

eruit.

• Druk eventueel nog op de omkeertoets „R” om de papierstapel te
verwijderen.

• Halveer de papierstapel.

• Voer het papier na elkaar in.

• De motor werd overbelast. Laat de papiervernietiger voor een nieuwe
ingebruikname ca. 15 – 20 min. afkoelen.

• Tijdens de papiervernietiging is een fout opgetreden.
Trek het papier uit de invoergleuf, zodat de fotocel vrij is.

• Leeg de snijgoedbak.

Aanwijzing:

Als u voor het verwijderen van de bak de omkeertoets kort indrukt,
wordt een deel van het snijgoed in het snijwerk teruggetrokken.

• Druk niet op het veiligheidselement.

12/2014 SECURIO C 18 49

nederlands

7 Reiniging en onderhoud

WAARSCHUWING

Gevaarlijke netspanning!

Papiervernietiger uitschakelen,
stekker uit het stopcontact trekken.

Het toestel enkel met een zachte doek en
een milde zeepwateroplossing schoonma­ken. Daarbij geen water in het toestel laten
binnendringen.

Bij verminderde snijcapa­citeit, geluidsontwikkeling
of na het legen van de
snijgoedbak moet u het
snijwerk insmeren met

olie (alleen bij vernippering):

Gebruik daarvoor enkel

speciale snijblokolie van

HSM:

8 Afvoer / recycling

Oude elektrische en elektronisch
apparaten bevatten vaak nog
waardevolle materialen, maar
voor een deel ook schadelijke
stoffen, die nodig waren voor een

goede en veilige werking van het
apparaat. Wanneer deze op een verkeerde
wijze worden afgevoerd of gehanteerd kan
dat gevaarlijk zijn voor de gezondheid van
mensen en schade toebrengen aan het
milieu. Gooi oude apparaten nooit bij het
restafval. Houdt u zich aan de geldende
voorschriften en maak gebruik van de ver­zamelpunten voor teruggave en hergebruik
van oude elektrische en elektronische appa­raten. Zorg er ook voor dat alle verpakkings­materialen terechtkomen op de daarvoor
bestemde verzamelpunten, waar ze op
milieuvriendelijke wijze kunnen worden
verwerkt.

• Spuit de speciale olie door de papiertoe­voer over de volledige breedte van de
snijassen.

• Laat het snijwerk zonder papiertoevoer
ca. 10 s in de permanente modus lopen.

 Papieropstopping en snippers worden

verwijderd.

50 SECURIO C 18 12/2014

nederlands

9 Technische specifi caties

Vernietigingswijze Stroken Snippers
Snijgrootte (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Veiligheidsniveau DIN 66399 P-2 / O-2

T-2 / E-2

Snijcapaciteit* (vel), DIN A4 70 g/m
80 g/m

Geluidsniveau (Stationair / belast)
A-gewogen geluidsvermogensniveau

(LWAd bij onbelast bedrijf)

Gewicht 4,6 kg 5,2 kg
Invoerbreedte
Doorloopsnelheid
Opgenomen vermogen bij max. aantal vellen
Energieverbruik in gereedheidsmodus < 2 Wh
Omgevingsvoorwaarden tijdens het gebruik:

Temperatuur
Relatieve luchtvochtigheid
Hoogte boven normaal nulpunt

Afmetingen B x D x H (mm)
Volume van de snijgoedbak

Aansluiting 215 - 240 V, 50 Hz

Bedrijfsmodus kort bedrijf Continubedrijf

2

2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

220 V, 60 Hz

P-2 / T-2 / E-2 P-4 / T-4 / E-3

F-1

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

-10 °C tot +25 °C

max. 90 %, niet condenserend

max. 2.000 m

365 x 280 x 542

25 l

10 - 11

8 - 9

110 - 130 V, 60 Hz

P-5 / T-5 / E-4

F-2

7

6 - 7

Bedrijfstijd 7 min -
Stand-by 16 min -

* Het max. aantal bladen (DIN A4, 70 g/m² resp. 80 g/m²), in de lengte aangevoerd, dat in één doorloop gesneden
wordt. Het bepalen van de opgegeven capaciteitsgegevens gebeurt met een nieuw, geolied snijwerk en met een
koude motor. Een zwakkere netspanning of een andere netfrequentie dan opgegeven, kan tot een geringere capaciteit
en tot verhoogde loopgeluiden leiden. Naargelang structuur en eigenschappen van het papier en het soort invoer kan
de bladcapaciteit afwijken.

De papiervernie ger voldoet aan de geldende harmonisa ewetgeving van de EU:

• Laagspanningsrichtlijn 2006/95/EG

• EMC-richtlijn 2004/108/EG

• RoHS-Richtlinie 2011/65/EU
De EU-conformiteitsverklaring kan bij de fabrikant worden aangevraagd.

12/2014 SECURIO C 18 51

dansk

1 Anvendelse i overensstem-

melse med formålet, garanti

Tag materialebeholderen ud, og se på type­skiltet på skærehovedet (se punkt 3 Over­sigt), hvilken snitbredde og netspænding
din makulator er dimensioneret til. Vær
opmærksom på de pågældende punkter
i driftsvejledningen.

Makulatoren er udelukkende beregnet til at
tilintetgøre papir. Afhængigt af skæretypen
kan der derudover tilintetgøres små mæng­der af følgende materialer:

Snitstørrelse (mm) 5,8 3,9 3,9x30 1,9x15
Kreditkort ●● ● ●
CD’er ●

Det robuste drev tåler kontakt med hæfte­klammer og clips.

2 Sikkerhedsinstruktioner

Klassifi cering

Sikkerheds-

henvisning

ADVARSEL Manglende overhol-

Vigtigt Manglende overhol-

L

æs driftsvejledningen før idrifttag­ning af maskinen, opbevar den til
senere brug, og videregiv vejled­ningen til senere brugere.

hold alle sikkerhedshenvisninger, der er
placeret på makulatoren.

Forklaring

delse af advarslen
kan medføre skader
for liv og helbred.

delse af henvisnin­gen kan forårsage
materielle skader.

Over-

Garantitiden for makulatoren er på 3 år.
Uafhængigt af garantiydelsen gælder der en
garanti for HSM makulatorernes skæreaks­ler af fuldstål i hele apparatets levetid (HSM
Lifetime Warranty). Slid, skader på grund af
ukorrekt brug samt indgreb fra tredje part
falder hverken under garantiydelsen eller
garantien.

HSM garanterer leveringen af reservedele
i op til 10 år, efter denne model ikke læn­gere produceres.

ADVARSEL

Fare for børn og andre personer!

Maskinen må ikke anvendes af
personer (inkl. børn under 14 år)
med begrænsede fysiske, sanse­mæssige eller mentale evner eller
uden erfaring og/eller uden viden,
med mindre de er under opsyn af

person, der er ansvarlig for deres sikkerhed,
eller af vedkommende får anvisninger om,
hvordan apparatet skal anvendes. Børn skal
være under opsyn for at sikre, at de ikke
leger med apparatet. Lad ikke makulatoren
være tændt uden opsyn.

52 SECURIO C 18 12/2014

dansk

ADVARSEL

Fare for kvæstelser!

Grib aldrig ind i spalten på papirtil­førselsåbningen.

Fare for kvæstelser på grund af
indtrækning!

Før ikke langt hår, løstsiddende
tøj, slips, tørklæder, halskæder,
armbånd osv. hen i nærheden af
tilførselsåbningen. Makulér ikke
materiale, som har tendens til at
danne løkker, f.eks. bånd, sam­mensnøringer, blød plasticfolie.

Fare for kvæstelser på grund af splinter!

Ved tilintetgørelse af cd´er og hårde kredit­kort skal der bæres beskyttelsesbriller.

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen
kan medfører elektrisk stød.

– Kontrollér, at strømnettets spænding og

frekvens svarer til oplysningerne på type­skiltet, før netstikket sættes i.

Kontrollér regelmæssigt apparatet
og kablet for skader. Sluk makula­toren, hvis den er beskadiget eller

ikke fungerer korrekt, samt før
den fl yttes eller rengøres, og træk netstik-
ket ud.

– Hold apparatet, netstikket og netkablet

væk fra åben ild og varme fl ader. Ventila-
tionsåbningerne skal være fri, og der skal
overholdes en afstand til væggen eller til
møbler på min. 5 cm.

– Apparatet er ikke beregnet til anvendelse

umiddelbart i nærhden af skærm- og kon­torarbejdspladser.

Servicearbejder, som er forbundet

med fjernelse af husafdækninger,

må kun udføres af HSM-kunde-

service og service-teknikere fra

vores samarbejdspartnere.
Kundeserviceadresser se side 160.

Vigtigt Fare på grund af forkert brug

Anvend udelukkende maskinen i henhold
oplysningerne i kapitlet “Anvendelse i over­ensstemmelse med formålet”.

– Sørg for, at det er nemt at nå netstikket.
– Undgå, at der trænger vand ind i makula-

toren. Dyb hverken netkablet eller netstik­ket i vand.

– Tag aldrig fat i netstikket med fugtige

hænder.

– Træk aldrig netstikket ud af stikdåsen

med ledningen, men tag altid fat i
netstikket.

– Anvend kun apparatet i tørre indendørs

rum. Anvend det aldrig i fugtige rum eller
i regn.

12/2014 SECURIO C 18 53

3 Oversigt 4 Leverance

dansk

1 2 3 4 5 6 7

1 Materialebeholder
2 Sikkerhedshenvisninger
3 Fotocelle
4 Sikkerhedselement
5 Betjenings- og displayenhed
6 Typeskilt
7 Netafbryder

• Makuleringsmaskinen er indpakket i kas­se

• Nettilslutningsledning

• 1 fl aske skæreblok-specialolie (50 ml) til
partikelsnit

• Brugsvejledning

Tilbehør

• Flaske skæreblok-specialolie (250 ml)
best.nr. 1.235.997.403

Kundeserviceadresser se side 160.

Betjenings- og displayelementer

Visninger

Skæreværk blokeret

Beholder fuld

54 SECURIO C 18 12/2014

Reverseringstast

Visninger

Beholder åben
Sikkerhedselement trykket ned

Betjeningstast

Visninger

Driftsklar

dansk

5 Betjening

ADVARSEL

Kontrollér, at alle sikkerhedshen­visninger er blevet overholdt, før
maskinen tilkobles.

Tilkobling af makulatoren

• Sæt maskinens netstik ind i en korrekt
installeret stikdåse.

• Netafbryderen på bagsiden af makule­ringsmaskinen stilles på “I”.

• Tryk på betjeningstasten.

 Visningen “Driftsklar” lyser.

Makulering af papir

• Når der tilføres papir, starter fotocellen
automatisk skæreværket.

 2 sek. efter at fotocellen i papirtilførsels-

åbningen igen er fri, frakobles skærevær­ket automatisk, og makulatoren skifter til
standby.

Yderligere funktionsmodi

• Permanent-modus

Anvendelse: Makulering af større mæng­der papir
Funktion: Skæreværket kører uafbrudt.
Hvis der ikke tilføres materiale i 2 min.,
frakobles skæreværket, og makulatoren
skifter til standby.
Start: Tryk på betjeningstasten i 3 sekun­der.
Afbrydelse før tid: Tryk på betjeningsta­sten.

• Standby-modus

Funktion: 2 minutter efter den sidste pa­pirtilførsel frakobles alle unødige forbru­gere automatisk.
Visning “Standby” blinker kort med regel­mæssige mellemrum.
Ved papirtilførsel starter makulatoren
automatisk.

Makulering af cd’er og kreditkort
(se “Korrekt anvendelse”)

Vis hensyn til miljøet, og bortskaf de forskel­lige materialer separat.

ADVARSEL

Afhængigt af materialetypen kan
der dannes splinter, når cd’er
makuleres. Bær derfor beskyttel­sesbriller.

Før cd’er/kreditkort ind midt i tilførselsåbnin­gen.

Frakobling af makulatoren

• Tryk på betjeningstasten.

 Visningen “Driftsklar” slukker.

• Netafbryderen på bagsiden af makule­ringsmaskinen stilles på “0”.

12/2014 SECURIO C 18 55

dansk

6 Udbedring af fejl

Bemærk:

Sikkerhedselementet er udstyret med en berøringsbeskyttelse. Makulatoren frakobles, når du
trykker på sikkerhedselementet under makuleringen.

Visning Fejl Udbedring af fejl

Papirstop U heeft te veel papier in een keer toegevoerd.

 Het snijwerk loopt enkele seconden achteruit en schuift het papier

eruit.

Lyser

konstant

Blinkende

lys

Overbe­lastning

Generel
fejlvisning

Materia­lebehol­der fuld

Beholder
åben

Sikker­heds­element
trykket
ned

• Druk eventueel nog op de omkeertoets “R” om de papierstapel te
verwijderen.

• Halveer de papierstapel.

• Voer het papier na elkaar in.

• Motoren blev overbelastet. Lad makulatoren køle af i ca. 15 – 20 min.,
før den tages i drift igen.

•

Der er optrådt en fejl under papirmakuleringen.
Træk papiret ud af indføringsslidsen, så fotocellen ikke blokeres.

• Tøm materialebeholderen.

Bemærk:

Hvis der trykkes kortvarigt på reserveringstasten, før beholderen tages
ud, trækkes en del af materialet tilbage ind i skæreværket.

• Sæt materialebeholderen rigtigt ind i underskabet.

• Tryk ikke på sikkerhedselementet.

56 SECURIO C 18 12/2014

dansk

7

Rengøring og vedligeholdelse

ADVARSEL

Farlig netspænding!

Sluk for makulatoren, træk netstik­ket ud.

Rengøringen må kun foretages med en blød
klud og en mild sæbevandsopløsning. I den
forbindelse må der ikke trænge vand ind i
apparatet.

Smør skæreværket med
olie, hvis skæreeffekten
aftager, der opstår støj,
og når materialebeholde­ren er blevet tømt (kun
ved partikelsnit).

Anvend kun HSM-skære-

blokspecialolie:

8 Bortskaffelse / recycling

Gamle elektriske og elektroniske
apparater indeholder ofte værdi­fulde materialer, men til dels også
skadelige stoffer, der var nødven­dige for funktionen og sikkerhe­den. Ved forkert bortskaffelse eller

håndtering kan de være farlige for menne­skers sundhed og miljøet. Bortskaf aldrig
gamle apparater med restaffaldet. Overhold
de aktuelt gældende forskrifter, og anvend
samlesteder til tilbagelevering og genanven­delse af gamle elektriske og elektroniske
apparater. Bortskaf også alle emballerings­materialer på en miljøvenlig måde.

• Sprøjt specialolien på
skæreakslerne i hele

bredden gennem papirtilførslen.

• Lad skæreværket køre uden papirtilførsel
ca. 10 sek. i permanent modus.

 Papirstøv og partikler løsnes.

12/2014 SECURIO C 18 57

dansk

9 Tekniske data

Skæretype Strimmelskæring Partikelskæring
Snitstørrelse (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Sikkerhedstrin DIN 66399 P-2 / O-2

T-2 / E-2

Skæreeffekt* (ark), DIN A4 70 g/m
80 g/m

Støjniveau (tomgang / last)
A-vurderet lydeffektniveau (LWAd i tomgang)
Vægt 4,6 kg 5,2 kg
Indføringsbredde
Skærehastighed
Strømforbrug ved maks. antal ark
Energiforbrug i standbymods < 2 Wh
Omgivelsesbetingelser under driften:

Temperatur
Relativ luftfugtighed
Højde over havets overfl ade

Mål B x D x H (mm)
Volumen på affaldsbeholderen

Tilslutning 215 - 240 V, 50 Hz

Driftsart Korttidsdrift Konstant drift

2

2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

220 V, 60 Hz

P-2 / T-2 / E-2 P-4 / T-4 / E-3

F-1

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

-10 °C til +25 °C

Maks. 90 %, ikke-kondenserende

Maks. 2.000 m

365 x 280 x 542

25 l

10 - 11

8 - 9

110 - 130 V, 60 Hz

P-5 / T-5 / E-4

F-2

7

6 - 7

Driftstid 7 min -
Hviletid 16 min -

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne
effektdata fi ndes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens
end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og
indføringsmåden kan arkeffekten afvige.

Makulatoren opfylder EUs gældende harmoniseringsforskri er:

• Lavspændingsdirek v 2006/95/EF

• EMC-direk v 2004/108/EF

• RoHS-direk v 2011/65/EU
EU-overensstemmlseserklæringen kan bes lles hos producenten.

58 SECURIO C 18 12/2014

svenska

1 Ändamålsenlig användning,

garanti

Ta bort behållaren och kontrollera på typ­skylten på skärhuvudet (se punkt 3 översikt)
vilken skärbredd och nät spänning doku­mentförstöraren är avsedd för. Observera
tillämpliga punkter i bruksanvisningen.

Dokumentförstöraren är endast avsedd för
papper. Beroende på skärstorlek kan den
även användas för små mängder av följan­de material:

Skärstorlek (mm) 5,8 3,9 3,9x30 1,9x15
Kreditkort ●● ● ●
CD-skivor ●

Det robusta skärverket skadas inte av häft­klammer eller gem.

Dokumentförstöraren har 3 års garanti.
Oberoende av garantin fi nns det en garanti
för HSM dokumentförstörarens stål-knivax­lar som gäller under hela apparatens livstid
(HSM Lifetime Warranty). Garantin gäller
inte för slitage, skador p.g.a. felaktig an­vändning eller obehörigt ingrepp.

HSM tillhandahåller reservdelar upp till
10 år efter att denna modell har slutat tillver­kas.

2 Säkerhetsanvisningar

Klassifi cering

Säkerhetsanvisning

VARNING Om du ignorerar

Observera Om du ignorerar

Läs igenom bruksanvisningen
innan maskinen används för för­sta gången. Spara bruksanvis­ningen för senare bruk och över-

lämna den till ev. senare användare. Beakta
alla säkerhetsanvisningar på dokumentför­störaren.

VARNING

Fara för barn och andra

personer!

Maskinen får inte användas av
personer (inklusive barn under
14 år) som på grund av fysiska,
sensoriska eller mentala funk­tionshinder eller på grund av oer-

farenhet och/eller ovetande inte kan an­vända denna apparat på ett säkert sätt utan
uppsikt eller hjälp av en ansvarig person.
Håll barn under uppsikt så att de inte leker
med apparaten. Låt inte dokumentförstöra­ren vara påslagen utan uppsikt.

Förklaring

varningar fi nns
det risk för
personskador.

hänvisningen
fi nns det risk för
materiella skador.

12/2014 SECURIO C 18 59

svenska

VARNING

Risk för skador!

Stick aldrig in handen i inmat­ningsöppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida
klädesplagg, slipsar, halsdukar,
hals- och armband etc. – risk för
indragning i inmatningsöppningen.
Mata inte in något material som
kan bilda slingor, t.ex. band, snö­ren, mjuk plastfolie.

Risk för skador – splitter!

Använd skyddsglasögon när CDskivor och
kreditkort skall förstöras.

VARNING

Farlig nätspänning!

Felaktig användning av maskinen
kan ge elektriska stötar.

– Kontrollera att strömnätets spänningoch

frekvens stämmer överens med uppgif­terna på typskylten innan nätkontakten
ansluts.

Kontrollera apparaten och kabeln
regelbundet så att de inte är ska­dade. Om dokumentförstöraren

uppvisar skador eller inte fungerar
riktigt resp. om den ska fl yttas eller ren-
göras: stäng av den och dra ut nätkontak­ten.

– Låt inte apparaten, nätkontakten och nät-

kabeln komma nära öppen eld och heta
ytor. Luftspringorna får inte täckas över,
dokumentförstörarens avstånd till väggen
eller till möbler måste vara minst 5 cm.

– Apparaten får inte användas direkt intill

bildskärmer eller kontorsarbetsplatser.

Servicearbeten som innefattar att

huskåpor avlägsnas får endast

utföras av HSM:s kundservice och

av servicetekniker från våra part-

ners.
Kundtjänstadresser, se sidan 160.

Observera Fara vid felaktig användning

Använd endast apparaten till avsedd
användning enligt uppgifterna i kapitlet
”Ändamålsenlig användning”.

– Se till att nätkontakten är lätt åtkomlig.
– Se till att det inte kommer in vatten

i dokumentförstöraren, stoppa inte ner

nätkabeln eller nätkontakten i vatten.
– Ta inte i nätkontakten med våta händer.
– Dra aldrig ut kontakten ur uttaget

i sladden, fatta alltid tag i kontakten.
– Använd endast apparaten inomhus i torra

rum. Slå aldrig på den i fuktiga rum eller

i regn.

60 SECURIO C 18 12/2014

svenska

3 Översikt 4 Leveransomfång

1 2 3 4 5 6 7

1 Behållare
2 Säkerhetsanvisningar
3 Fotocell
4 Säkerhetsdel
5 Manöver- och displayenhet
6 Typskylt
7 Nätbrytare

• Dokumentförstörare förpackad i kartong

• Nätkabel

• En fl aska specialolja för skärblocket l
50 ml (Nedskärning till partiklar)

• Bruksanvisning

Tillbehör

•

Flaska specialolja för skärblocket l (250 ml)
Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 160.

Manöver- och displayelement

Symboler

Skärverket blockerat

Behållare full

12/2014 SECURIO C 18 61

Reverseringsknapp

Symboler

Behållare öppen
Aktiverad säkerhetsdel

Manöverknapp

Symboler

Driftklar

svenska

5 Handhavande

VARNING

Kontrollera att alla säkerhetsan­visningar har följts innan maski­nen startas.

Tillslagning av dokumentförstöraren

• Anslut maskinens nätkontakt till ett
korrekt installerat uttag.

• Ställ huvudströmbrytaren på dokument­förstörarens baksida på läget ”I”.

• Tryck på manöverknappen.

 Symbolen ”driftklar” lyser.

Förstöra papper

• När papperet matas in startar fotocellen
skärverket automatiskt.

 2 sekunder efter det att fotocellen i in-

matningsöppningen för papper blivit fri
igen stängs skärverket av automatiskt
och dokumentförstöraren kopplar över
till standby.

Ytterligare funktionslägen

• Kontinuerlig körning

Användning: förstöring av stora mängder
papper
Funktion: skärverket går oavbrutet.
Om det går 2 minuter utan att något
material matas in stängs skärverket av
och dokumentförstöraren kopplar över
till standby.
Start: tryck 3 sekunder på manöverknap­pen.
Avbryta i förtid: tryck på manöverknap­pen.

• Stand by

Funktion: 2 minuter efter den sista pap­persinmatningen stängs alla onödiga
förbrukare av automatiskt.
Symbolen ”driftklar” blinkar regelbundet.
När papperet matas in startar dokument­förstöraren automatiskt.

Förstöring av CD-skivor och kredit­kort (se ”Ändamålsenlig användning”)

Värna miljön och återvinn de olika materia­len åtskilt.

VARNING

Beroende på material kan det bil­das splitter när CD-skivor förstörs.
Använd skyddsglasögon.

Mata in CD-skivan/kreditkortet på mitten av
inmatningsöppningen.

Frånslagning av dokumentförstöraren

• Tryck på manöverknappen.

 Symbolen ”driftklar” slocknar.

• Ställ huvudströmbrytaren på dokument­förstörarens baksida på läget ”0”.

62 SECURIO C 18 12/2014

svenska

6 Störningsåtgärd

Märk:

Säkerhetsdelen är utrustad med beröringsskydd. Dokumentförstöraren stängs av om man trycker
på säkerhetsdelen medan den arbetar.

Symbol Störning Åtgärd

Lyser

konstant

Blinkande

ljus

Pappers­stopp

Överbe­lastning

Allmänt
felmed­delande

Behålla­ren full

Behållare
öppen

Aktiverad
säker­hetsdel

För mycket papper har matas in på en gång.
 Skärverket går ”baklänges” några sekunder och skjuter ut papperet.

• Tryck vid behov på reverseringsknappen ”R” för att ta bort
pappersstapeln.

• Ta bort halva pappersstapeln.

• Mata in pappersarken efter varandra.

• Motorn är överbelastad. Låt dokumentförstöraren svalna
ca 15 – 20 minuter innan den startas igen.

• Ett fel uppstod när papperet skulle förstöras.
Dra ur papperet ur ingångsspåret så att fotocellen är fri.

• Töm behållaren.

Märk:

Om reverseringsknappen trycks in innan behållaren tas ut dras en del
av materialet in i skärverket igen.

• Sätt in behållaren riktigt i underskåpet.

• Tryck inte på säkerhetsdelen.

12/2014 SECURIO C 18 63

7 Rengöring och underhåll

svenska

8

Avfallshantering / återvinning

VARNING

Farlig nätspänning!

Stäng av dokumentförstöraren,
drag ut nätkontakten.

Använd endast en mjuk trasa och milt tvål­vatten för rengöringen. Det får inte komma
in vatten i apparaten.

Smörj skärverket med olja
om skärkapaciteten mins­kar, vid oljud, eller efter
varje tömning av behålla­ren (endast partiklar).

Använd endast HSM

specialolja för knivblock:

• Spruta specialoljan över
hela knivaxlarnas bredd; spruta genom
pappersöppningen.

Uttjänade elektriska och elektro­niska apparater innehåller ofta,
förutom värdefullt material, skad­liga ämnen som var nödvändiga
för apparatens funktion och säker-

het. Felaktig hantering och felak­tigt omhändertagande kan leda till risker för
miljö och hälsa. Släng inte uttjänade appa­rater i soporna. Följ gällande bestämmelser
och använd insamlingsställena för återvin­ning av elektroniska och elektriska appara­ter. Ta även hand om förpackningsmateria­let på ett miljövänligt sätt.

• Kör skärverket i cirka 10 s. i kontinuerlig
körning.

 Pappersdamm och partiklar lossnar.

64 SECURIO C 18 12/2014

svenska

9 Tekniska data

Fördelningssätt Strimlor Partiklar
Skärstorlek (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Säkerhetsnivå DIN 66399 P-2 / O-2

T-2 / E-2

Skärkapacitet* (ark), DIN A4 70 g/m
80 g/m

Ljudnivå (tomgång / last)
A-vägd ljudeffektnivå (LWAd på tomgång)
Vikt 4,6 kg 5,2 kg
Inmatningsbredd
Skärhastighet
Effektbehov vid max. arkantal
Energiförbrukning i standby-läge < 2 Wh
Omgivningsförhållande för drift:

Temperatur
Relative luftfuktighet
Höjd över havet

Mått B x D x H (mm)
Behållarens volym

Anslutning 215 - 240 V, 50 Hz

Driftsätt korttids Ständig körning

2

2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

220 V, 60 Hz

P-2 / T-2 / E-2 P-4 / T-4 / E-3

F-1

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

-10 °C till +25 °C

max. 90 %, ej kondenserande

max. 2 000 m

365 x 280 x 542

25 l

10 - 11

8 - 9

110 - 130 V, 60 Hz

P-5 / T-5 / E-4

F-2

7

6 - 7

Drifttid 7 min -
Vilotid 16 min -

* Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång.
Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en
annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger
mer buller. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet
ark som skärs sönder under en omgång variera.

Dokumen örstöraren uppfyller den Europeiska unionens gällande harmoniseringslags  ning:

• Lågspänningsdirek v 2006/95/EG

• EMC-direk vet 2004/108/EG

• RoHS-direk v 2011/65/EU
EU-deklara on om överensstämmelse kan beställas hos  llverkaren.

12/2014 SECURIO C 18 65

suomi

1 Tarkoituksenmukainen käyttö,

takuu

Ota silppusäiliö pois ja tarkista leikkauspään
tyyppikilvestä (katso yleiskatsauksen koh­ta 3), mille leikkausleveydelle ja verkkojän­nitteelle paperisilppurisi on suunniteltu.
Noudata käyttöohjeen vastaavia kohtia.

Paperisilppuri on tarkoitettu yksinomaan
paperin tuhoamiseen.Leikkaustapaa
vastaavasti laitteella voidaan tuhota myös
pieniä määriä seuraavia materiaaleja:

Silpun koko (mm) 5,8 3,9 3,9x30 1,9x15
Luottokortit ●● ● ●
CD-levyt ●

Laitteen luja koneisto sietää niittejä ja pape­riliittimiä.

Paperisilppurin tuotevastuuaika on 3 vuotta.
Tässä pätee tuotevastuusta riippumaton
HSM:n paperisilppureiden teräksisiä leik­kausakseleita koskeva takuu laitteen koko
käyttöiän ajan (HSM Lifetime Warranty).
Kulumat, vauriot, jotka johtuvat epäasian­mukaisesta käytöstä tai ulkopuolisen toimin­nasta eivät kuulu tuotevastuun eikä takuun
piiriin.

HSM takaa varaosien toimittamisen jopa
10 vuotta tämän mallin valmistuksen lopet­tamisen jälkeen.

2 Turvaohjeita

Luokitus

Turvaohje Selitys

VAROITUS Varoituksen

huomiotta jättäminen
voi aiheuttaa
hengenvaaran.

Huomio Ohjeen huomiotta

jättäminen
voi aiheuttaa
materiaalivahinkoja.

Lue käyttöohje ennen koneen
käyttöönottoa, säilytä se tulevaa
käyttöä varten ja anna se

seuraavalle käyttäjälle koneen
mukana. Noudata kaikkia paperisilppuriin
kiinnitettyjä turvaohjeita.

VAROITUS

Vaaroja lapsille ja muille

henkilöille!

Konetta ei saa käyttää henkilöt

(mukaan lukien alle 14-vuotiaat

lapset), joilla on rajoittuneet fyysi-

set, sensoriset tai psyykkiset kyvyt

tai joiden tiedoissa ja kokemuk­sessa on puutteita, ellei näiden henkilöiden
turvallisuutta valvo pätevä henkilö tai ellei
pätevä henkilö neuvo laitteen käytössä.
Lapsia tulee valvoa sen varmistamiseksi,
etteivät nämä leiki laitteella. Paperisilppuria
ei saa jättää käyntiin ilman valvontaa.

66 SECURIO C 18 12/2014

suomi

VAROITUS

Loukkaantumisvaara!

Älä kosketa paperinsyöttöaukon
rakoa.

Loukkaantumisvaara sisäänve­dosta!

Älä päästä hiuksia, löysiä vaattei­ta, kravatteja, huiveja, kaula- tai
ranneketjuja tms. syöttöaukon
lähelle. Älä silppua mitään ma­teriaalia, jolla on taipumus muo­dostaa silmukoita, esim. hihnoja,
naruja, kalvoja jne.

Loukkaantumisvaara sirpaleista!

Käytä suojalaseja kun silppuat CD-levyjä tai
kovia luottokortteja.

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi
aiheuttaa sähköiskun.

– Tarkasta ennen verkkopistokkeen pai-

kalleen asettamista, että sähköverkon
jännite ja taajuus vastaavat tyyppikilven
tietoja.

Tarkasta laitteen ja johdon vauriot
säännöllisesti. Katkaise paperi­silppurista virta, jos siinä on vauri-

oita tai jos se toimii epäasianmu­kaisesti, sekä kun vaihdat sen paikkaa tai
puhdistat sitä, irrota verkkopistoke.

– Älä vie laitetta, verkkopistoketta tai verk-

kojohtoa avotulen tai kuumien pintojen
lähettyville. Tuuletusrakoja ei saa peittää.
Rakojen ja seinän tai huonekalujen välis­sä täytyy olla vähintään 5 cm:n väli.

– Laitetta ei saa käyttää kuvaruutujen tai

toimistotyöpaikkojen välittömässä lähei­syydessä.

Ainoastaan HSM-asiakaspalvelu

ja sopimuskumppaniemme huolto-

asentajat saavat tehdä huoltotöitä,

jotka edellyttävät katteiden irrotta-

mista kotelosta.
Asiakaspalvelun osoitteet sivulla 160.

Huomio Väärinkäyttö aiheuttaa vaaran

Käytä konetta ainoastaan ”Määräystenmu­kainen käyttö”-kappaleessa mainitulla taval­la.

– Huomioi, että verkkopistokkeeseen pää-

see helposti käsiksi.

– Vältä veden joutumista paperisilppuriin.

Älä upota verkkojohtoa tai verkkopistoket­ta veteen.

– Älä koske verkkopistokkeeseen kosteilla

käsillä.

– Älä koskaan irrota verkkopistoketta pis-

torasiasta vetämällä johdosta, vaan tartu
aina verkkopistokkeeseen.

– Käytä laitetta ainoastaan kuivissa sisäti-

loissa. Älä käytä sitä kosteissa tiloissa tai
sateessa.

12/2014 SECURIO C 18 67

suomi

3 Yleiskatsaus 4 Toimituksen sisältö

1 2 3 4 5 6 7

1 Silppusäiliö
2 Turvaohjeita
3 Valokenno
4 Suojaelementti
5 Käyttö- ja näyttöyksikkö
6 Tyyppikilpi
7 Verkkokytkin

• Paperinsilppuri laatikoon pakattuna

• Verkkoliitäntäjohto

• 1 pullo erikoisvoiteluöljyä 50 ml
(lyhyt sillpu)

• Käyttöohje

Lisätarvikkeet

• Pullo erikoisvoiteluöljyä (250 ml)
Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 160.

Käyttö- ja näyttölaitteet

Näytöt

Leikkauskoneiston tukos

Säiliö täynnä

68 SECURIO C 18 12/2014

Peruutuspainike

Näytöt

Säiliö auki
Turvaelementtiä painettu

Käyttöpainikkeet

Näytöt

Käyttövalmis

suomi

5 Käyttöönotto

VAROITUS

Varmista ennen koneen käynnis­tystä, että kaikki turvallisuusohjeet
on otettu huomioon.

Paperisilppurin käynnistys

• Työnnä koneen verkkopistoke asianmu­kaisesti asennettuun pistorasiaan.

• Paina paperinsilppurin takana oleva
kytkin asentoon ”I”.

• Paina käyttöpainiketta.

 Näyttö ”käyttövalmis” palaa.

Paperin silppuaminen

• Syötettäessa paperia leikkauskoneiston
valokenno käynnistää koneen automaatti­sesti.

 2 s sen jälkeen, kun valokenno paperin-

syöttöaukossa on jälleen vapaa, kytkey­tyy leikkauskoneisto automaattisesti pois
ja paperisilppuri palaa käyttövalmiuteen.

Muita toimintotiloja

• Jatkuva tila

Käyttö: Suurien paperi- määrien tuhoami­nen
Toiminto: Leikkauskoneisto toimii jatku­vasti.
Jos 2 minuuttiin ei syötetä materiaalia,
leikkauskoneisto kytkeytyy pois ja paperi­silppuri menee käyttövalmiuteen.
Käynnistys: Paina käyttöpainiketta 3 se­kuntia.
Ennenaikainen keskeytys: Paina käyttö­painiketta.

• Stand by

Toiminto: 2 minuuttia viimeisen paperin­syötön jälkeen kaikki tarpeettomat laitteet
kytketään automaattisesti pois.
Näyttö ”käyttövalmis” vilkkuu säännöllisin
välein.
Kun syötät paperia, paperisilppuri käyn­nistyy itsestään.

CD-levyjen ja luottokorttien silp­puaminen

(kts. ”tarkoituksenmukainen

käyttö”)

Huolehdi ympäristöstä ja erottele erilaiset
materiaalit hävittämistä varten.

VAROITUS

Materiaalista riippuen CD-levyjä
silputtaessa voi muodostua sirpa­leita Käytä sen vuoksi suojalaseja.

Syötä CD-levyt/luottokortit syöttöaukon
keskelle.

Paperisilppurin virran katkaisu

• Paina käyttöpainiketta.

 Näyttö ”käyttövalmis” sammuu.

• Paina paperinsilppurin takana oleva
kytkin asentoon ”0”.

12/2014 SECURIO C 18 69

suomi

6 Häiriönpoisto

Vihje:

Suojaelementissä on varusteena kosketussuoja. Paperisilppuri kytkeytyy pois päältä, jos kosketat
turvaelementtiä silppuamismenettelyn aikana.

Näyttö Häiriö Häiriöiden poisto

Jatkuva

valo

Vilkkuva

valo

Paperitu­kos

Ylikuor­mitus

Yleinen
häiriö­näyttö

Silppu­säiliö
täynnä

Säiliö
auki

Turvaele­menttiä
painettu

Laitteeseen on syötetty kerralla liikaa paperia.
 Leikkauskoneisto kulkee jonkin aikaa takaperin ja työntää paperia ulos.

• Paina tarvittaessa vielä ”R”-peruutuspainiketta poistaaksesi paperitu­koksen.

• Puolita paperinippu.

• Syötä paperia vähitellen.

• Moottori on ylikuormittunut. Anna paperisilppurin jäähtyä n.
15–20 min ennen sen käyttöönottoa uudelleen.

Paperin silppuamisen aikana on tapahtunut virhe.

•
Vedä paperi pois syöttöraosta niin, että valokenno on vapaa.

• Tyhjennä silppusäiliö.

Vihje:

Jos painat ennen säiliön poistamista peruutuspainiketta lyhyesti, osa
silppua vedetään takaisin leikkauskoneistoon.

• Aseta silppusäiliö oikein alakaappiin.

• Älä paina turvaelementtiä.

70 SECURIO C 18 12/2014

suomi

7 Puhdistus ja huolto

VAROITUS

Vaarallinen verkkojännite!

Kytke paperikirjasilppuri pois pääl­tä, irrota verkkopistoke.

Puhdistuksen saa suorittaa vain puhtaalla
liinalla ja miedolla saippualiuoksella. Laittee­seen ei saa joutua vettä.

Voitele leikkauslaitteisto,
kun leikkausteho heikke­nee, kuulet ylimääräistä
melua ja aina kun silppu­säiliö tyhjennettiin (lyhyt
sillpu):

Käytä ainoastaan HSM-

leikkauslohkoerikoisöljyä:

8 Hävittäminen / kierrätys

Käytetyt sähköiset ja elektroniset
laitteet sisältävät monia yhä ar­vokkaita materiaaleja sekä osaksi
myös haitallisia aineita, joita on
tarvittu laitteiden toiminnan ja
turvallisuuden varmistamiseen.

Vääränlaisen hävittämisen ja käsittelyn
yhteydessä ne voivat olla vaarallisia ihmis­ten terveydelle ja ympäristölle. Älä koskaan
heitä käytettyjä laitteita kotitalousjätteen
sekaan. Noudata kulloinkin voimassa olevia
määräyksiä ja toimita vanhat elektroniset ja
sähköiset laitteesi keräyspisteisiin kierrätet­täviksi. Toimita kaikki pakkausmateriaalit
hävitettäviksi ympäristöä säästävällä tavalla.

• Suihkuta erikoisöljyä
paperinsyöttöaukon läpi

koko leveydeltä teräakseleille.

• Anna leikkauslaitteiston toimia ilman pa­perin syöttämistä noin 10 sekuntia jatku­valla toiminnolla.

 Paperipöly ja muut hiukkaset poistuvat.

12/2014 SECURIO C 18 71

suomi

9 Tekniset tiedot

Leikkaustapa Suikaleleveys Silppuleikkaus
Leikkauskoko (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Turvataso DIN 66399 P-2 / O-2

T-2 / E-2

Leikkausteho* (arkki), DIN A4 70 g/m
80 g/m

Melutaso (tyhjäkänyti / kuorma)
A-painotettu äänitehotaso (LWAd tyhjä-

käynnillä)

Paino 4,6 kg 5,2 kg
Syöttöleveys
Leikkausnopeus
Ottoteho maks. arkkimäärällä
Energiankulutusvalmiustilassa < 2 Wh
Käytön ympäristöolosuhteet:

Lämpötila
Suhteellinen ilmankosteus
Korkeus merenpinnan yllä

Mitat L x S x K (mm)
Silppusäiliön tilavuus

Liitäntä 215 - 240 V, 50 Hz

Toimintatapa Lyhytaikainen käyttö Jatkuva käyttö

2

2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

220 V, 60 Hz

P-2 / T-2 / E-2 P-4 / T-4 / E-3

F-1

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

-10 °C – +25 °C

kork. 90 %, ei kondensoiva

kork. 2.000 m

365 x 280 x 542

25 l

10 - 11

8 - 9

110 - 130 V, 60 Hz

P-5 / T-5 / E-4

F-2

7

6 - 7

Käyttöaika 7 min -
Lepoaika 16 min -

* Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotieto­jen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkko­taajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä
syöttötavasta riippuen voi arkkiteho poiketa.

Paperisilppuri on Euroopan Unionin asianomaisten harmonisoitujen standardien mukainen:

• Pienjännitedirek ivi 2006/95/EY

• Sähkömagnee sta yhteensopivuu a koskeva direk ivi 2004/108/EY

• RoHS-direk ivi 2011/65/EU
EU-vaa mustenmukaisuusvakuutuksen voi pyytää valmistajalta.

72 SECURIO C 18 12/2014

norsk

1 Tiltenkt bruk, garanti 2 Sikkerhetsinstrukser

Ta ut makuleringsmassebeholderen
og se på merkeskiltet på kuttehodet
(se punkt 3 Oversikt) hvilken kuttebredde
og nettspenning makuleringsmaskinen er
beregnet for. Følg de aktuelle punktene
i bruksanvisningen.

Makuleringsmaskinen er utelukkende be­regnet på makulering av papir. Avhengig
av skjæremåte kan også små mengder av
følgende materialer makuleres:

Skjærebredde (mm) 5,8 3,9 3,9x30 1,9x15
Kredittkort ●● ● ●
CD-er ●

Det robuste skjæreapparatet er ufølsomt
overfor stifter og binderser.

Garantitiden for makuleringsmaskinen er på
3 år. Det gis en egen garanti som er uav­hengig av garantiytelsen for HSM helstål
skjæreaksler i makuleringsmaskinen i løpet
av hele apparatets levetid (HSM Lifetime
Warranty). Slitasje, skader på grunn av
utilsiktet bruk samt inngrep fra tredje part
omfattes ikke av garantien.

HMS garanterer levering av reservedeler i
10 år etter at produksjonen av denne mo­dellen opphører.

Klassifi sering

Sikkerhetsinstruks Forklaring

ADVARSEL Hvis advarselen

ikke overholdes,
kan det føre til
livstruende skader.

Merk Hvis instruksen

ikke overholdes,
kan det føre til
materielle skader.

Les bruksanvisningen før du tar
i bruk maskinen, oppbevar den for
senere bruk og gi den videre til
senere brukere. Ta hensyn til

sikkerhetsinstruksene som er plassert på
makuleringsmaskinen!

ADVARSEL

Farlig for barn og andre

mennesker!

Maskinen må ikke brukes av per­soner (inklusive barn under 14 år)
med svekkede fysiske, sensoriske
eller psykiske ferdigheter eller
manglende erfaring og/eller man-

gelfull kunnskap, med mindre de er under
oppsikt av kompetente personer eller at de
får veiledning om hvordan apparatet skal
brukes. Barn må holdes under oppsikt for
å være sikker på at de ikke leker med ap­paratet. Ikke forlat makuleringsmaskinen
påslått uten tilsyn.

12/2014 SECURIO C 18 73

norsk

ADVARSEL

Fare for personskader!

Grip aldri inn i sprekken på papi­rinnmatingsåpningen.

Fare for personskader på grunn
av oppfanging!

Ikke beveg langt hår, løst antrekk,
slips, sjal, hals- og armbånd etc.
inn i området rundt papirinnma­tingsåpningen. Ikke makuler noe
materiale som har lett for å danne
løkker, som f.eks. bånd, snorer,
plastfolie.

Fare for personskader på grunn av splin­ter!

Ved makulering av harde kredittkort eller
CD-er må man bruke beskyttelsesbriller.

Kontroller regelmessig om appa­ratet og kabelen er skadet. Slå av
makuleringsmaskinen og trekk ut
kontakten ved skader eller feil-

funksjon samt før fl ytting eller rengjøring.

– Hold apparatet, nettstøpslet og nettkabe-

len unna åpen fl amme og varme fl ater.
Ventilasjonsåpningene må være fri og
befi nne seg min. 5 cm. fra vegg eller mø-
bler.

– Apparatet er ikke beregnet for bruk i nær-

heten av skjerm- hhv. kontorarbeidsplas­ser.

Servicearbeider som innebærer at
man må fjerne kapslingsdekslene,
må kun utføres av HMS-kunde­service og service-teknikere fra
våre avtalepartnere.

Adresser til kundeservice se side 160.

ADVARSEL

Farlig nettspenning!

Feil håndtering av maskinen kan
føre til elektrisk støt.

– Kontroller at spenning og frekvens på ditt

strømnett stemmer overens med spesi­fi kasjonene på merkeskiltet før du setter
i nettstøpselet.

– Forsikre deg om at nettstøpselet er lett

tilgjengelig.

– Pass på at det ikke kommer vann i maku-

leringsmaskinen. Verken nettkabel eller

nettstøpsel må dyppes i vann.
– Ta aldri i nettstøpslet med våte hender.
– Trekk aldri nettstøpslet ut av stikkontak-

ten etter ledningen, ta alltid tak i selve

nettstøpslet.

Merk Fare på grunn av feil bruk

Bruk maskinen kun slik det er beskrevet
i kapitlet ”Tiltenkt bruk”.

– Bruk apparatet kun innendørs og på et

tørt sted. Det må aldri brukes i våtrom

eller i regnvær.

74 SECURIO C 18 12/2014

norsk

3 Oversikt 4 Leveringsomfang

1 2 3 4 5 6 7

1 Beholder for makuleringsmasse
2 Sikkerhetsinstrukser
3 Lysport
4 Sikkerhetselement
5 Betjenings- og indikeringsenhet
6 Merkeskilt
7 Nettbryter

• Makuleringsmaskin pakket i esken

• Strømkabel

• 1 fl aske skjæreblokk-spesialolje (50 ml)
for apparater med partikkelsnitt

• Bruksanvisning

Tilbehør

• Skjæreblokk-spesialolje (250 ml)
best.nr. 1.235.997.403

Adresser til kundeservice se side 160.

Betjenings- og indikeringselementer

Indikering

Skjæreapparat blokkert

Beholder full

12/2014 SECURIO C 18 75

Reverseringsknapp

Indikering

Beholder åpen
Sikkerhetselement trykket

Betjeningsknapp

Indikering

Driftsklar

norsk

5 Betjening

ADVARSEL

Før maskinen slås på må du for­sikre deg om at alle sikkerhetsin­strukser ble fulgt.

Slå på makuleringsmaskinen

• Plugg maskinens nettstøpsel inn i en stik­kontakt som er forskriftsmessig montert.

• Sett nettbryteren på baksiden av makule­ringsmaskinen på “I”.

• Trykk på betjeningsknappen.

 Indikeringen “Driftsklar” lyser.

Makulere papir

• Lysporten starter skjæreapparatet auto­matisk når det tilføres papir.

 Ca. 2 s etter at papirtilførselsåpningen er

fri, kobles makuleringsmaskinen automa­tisk ut igjen og er klar til bruk.

Andre funksjonsmoduser

• Permanent-modus

Bruk: Makulering av store mengder papir
Funksjon: Skjæreapparat går uavbrutt.
Hvis det ikke blir tilført noe materiale på
2 minutter, slås skjæreapparatet av, og
makuleringsmaskinen går inn i driftsklar
stilling.
Start: Trykk på betjeningsknappen i
3 sekunder.
For tidlig avbrudd: Trykk på betjenings­knappen.

• Stand by

Funksjon: 2 minutter etter den siste papi­rinnføringen, blir alle unødvendige forbru­kere slått av automatisk.
Indikeringen “Driftsklar” blinker med jevne
mellomrom.
Når det mates inn papir, starter makule­ringsmaskinen automatisk.

Makulering av CD-er og kredittkort
(se “Tiltenkt bruk”)

Ta hensyn til miljøet og kast de ulike mate­rialene separat.

ADVARSEL

Ved makulering av CD-er kan det
dannes splinter, dette avhenger
av type materiale. Bruk derfor
beskyttelsesbriller.

Plasser CD/kredittkort midt på tilførselsåp­ningen.

Slå av makuleringsmaskinen

• Trykk på betjeningsknappen.

 Indikeringen “Driftsklar” slukker.

• Sett nettbryteren på baksiden av makule­ringsmaskinen på “0”.

76 SECURIO C 18 12/2014

norsk

6 Feilretting

Merk:

Sikkerhetselementet er utstyrt med en berøringsbeskyttelse. Makuleringsmaskinen kobles ut når
du trykker på sikkerhetselementet under makuleringen.

Indike­ring

Kontinu-

erlig lys

Blinklys Generell

Feil Utbedring av feil

Papirtil­stopping

Over­belastning

feilvisning
Beholderen

for makule­ringsmasse
full

Beholder
åpen

Sikkerhets­element
trykket

Du har ført inn for mye papir på en gang.
 Skjæreapparatet går bakover i noen sekunder og skyver ut papiret.

• Trykk eventuelt på Reverseringsknappen “R” for å ta ut papirbunken.

• Halver papirbunken.

• Før inn arkene etter hverandre.

• Motoren ble overbelastet. La makuleringsmaskinen kjøle seg ned
i ca.15 - 20 min. før du slår den på nytt.

Det oppstod en feil under makuleringsarbeidet.

•
Trekk papiret ut av mateslissen, slik at fotocellen frigjøres.

• Tøm beholderen for makuleringsmasse.

Tips:

Hvis du trykker kort på Reverseringsknappen før du tar ut
beholderen, blir en del av makuleringsmassen trukket tilbake
i skjæreapparatet.

• Sett beholderen for makuleringsmasse riktig inn i underskapet.

• Ikke trykk på sikkerhetselementet.

12/2014 SECURIO C 18 77

norsk

7 Renhold og stell

ADVARSEL

Farlig nettspenning!

Slå av makuleringsmaskinen og
tekk ut nettstøpselet.

Rengjøring må bare utføres med en myk
klut og en mild såpeløsning. Samtidig må
det ikke komme vann i apparatet.

Olje skjæreapparatet hvis
skjæreeffekten blir redu­sert, ved støyutvikling
eller hver gang makule­ringsbeholderen tømmes

(bare ved partikkelskjæring):

Bruk kun skjæreblokk-

spesialolje fra HSM til

dette:

8 Deponering / resirkulering

Gamle elektriske og elektroniske
apparater inneholder mange gan­ger materialer som fremdeles er
verdifulle, men også skadelige
stoffer, som var nødvendige for

funksjonen og sikkereheten. Ved
feil deponering eller håndtering kan disse
stoffene være helsefarlige eller farlige for
miljøet. Gamle apparater må aldri kastes
i det vanlige husholdningsavfallet. Følg
gjeldende forskrifter og benytt oppsamlings­steder for innsamling og gjenvinning av
gamle elektriske og elektroniske apparater.
Emballasjematerialet leveres også inn for
miljøriktig deponering.

• Sprøyt spesialoljen gjennom papirinnma­tingen i hele sin bredde på skjæreaks­lene.

• La skjæreapparatet gå i permanent-mo­dus i ca. 10 sek. uten tilførsel av papir.

 Papirstøv og partikler løsner.

78 SECURIO C 18 12/2014

norsk

9 Tekniske data

Skjæremåte Strimmelskjæring Partikkelskjæring
Skjærestørrelse (mm) 5,8 3,9 3,9 x 30 1,9 x 15
Sikkerhetsnivå DIN 66399 P-2 / O-2

T-2 / E-2

Skjæreeffekt* (blad) DIN A4 70 g/m
80 g/m

Støytopp (tomgang / under last)
Støynivå A (LWAd på tomgang)
Vekt 4,6 kg 5,2 kg
Arbeidsbredde
Skjærehastighet
Effekt ved maks. antall ark
Energiforbruk i standby-modus < 2 Wh
Krav til omgivelsene under drift:

Temperatur
relativ luftfuktighet
Høyde over havet

Dimensjoner B x D x H (mm)
Oppsamlingsbeholderens volum

Tilkobling 215 - 240 V, 50 Hz

Driftsmåte Korttids drift Kontinuerlig drift

2

2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

220 V, 60 Hz

P-2 / T-2 / E-2 P-4 / T-4 / E-3

F-1

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

-10 °C til +25 °C

maks. 90 %, ikke kondenserende

maks. 2.000 m

365 x 280 x 542

25 l

10 - 11

8 - 9

110 - 130 V, 60 Hz

P-5 / T-5 / E-4

F-2

7

6 - 7

Driftstid 7 min -
Hviletid 16 min -

* Antall ark (DIN A4, 70 g/m² hhv. 80 g/m²) i tilførselen som skjæres i én omgang. Den angitte ytelsen er fastsatt basert
på et nytt, oljet skjæreverk og kald motor. Svakere linjespenning eller frekvens kan gi lavere ytelse og økt driftsstøy.
Avhengig av papirets struktur og egenskaper og type innmating, kan arkytelsen avvike.

Makuleringsmaskinen oppfyller gjeldende harmoniseringsforskri er i EU:

• Lavspenningsdirek v 2006/95/EF

• EMC-direk v 2004/108/EF

• RoHS-direk v 2011/65/EU
EF-samsvarserklæringen kan fås hos produsenten.

12/2014 SECURIO C 18 79

polski

1 Użytkowanie zgodne z prze-

znaczeniem, gwarancja

Zdjąć pojemnik na ścinki i sprawdzić na
tabliczce znamionowej głowicy tnącej
(por. punkt 3 Przegląd), do jakiej szerokości
cięcia i na jakie napięcie zasilające
zaprojektowano niszczarkę dokumentów.
Postępować zgodnie z odpowiednimi
punktami instrukcji obsługi.

Niszczarka dokumentów przeznaczona jest
wyłącznie do niszczenia papieru. Zależnie
od sposobu cięcia możliwe jest oprócz tego
niszczenie niewielkich ilości następujących
materiałów:

Rozmiar cięcia (mm) 5,8 3,9 3,9x30 1,9x15
Karty kredytowe ●● ● ●
Płyty CD ●

Wytrzymały mechanizm tnący jest odporny
na zszywki i spinacze biurowe.

Okres gwarancji na niszczarkę dokumentów
wynosi 3 lata. Na walce nożowe ze stali jed­nolitej będące elementami niszczarki doku­mentów HSM istnieje gwarancja niezależna
od rękojmi (HSM Lifetime Warranty), która
obowiązuje w całym okresie życia urzą­dzenia. Zużycie, szkody wywołane przez
nieprawidłową obsługę oraz niedozwolone
ingerencje osób trzecich nie podlegają gwa­rancji ani rękojmi.

HSM gwarantuje dostawę części zamien­nych do 10 lat po zakończeniu produkcji
tego modelu.

2 Wskazówki bezpieczeństwa

Klasyfi kacja

Wskazówka
bezpieczeństwa

OSTRZEŻE-

NIE

Uwaga Zlekceważenie

Przed uruchomieniem maszyny
przeczytać instrukcję obsługi,
przechowywać instrukcję do póź-

niejszego użycia i przekazać ją
kolejnemu użytkownikowi. Przestrzegać
wszystkich informacji bezpieczeństwa
umieszczonych na niszczarce dokumentów!

OSTRZEŻENIE

Zagrożenie dla dzieci i innych

osób!

Urządzenia nie mogą obsługiwać

osoby (w tym dzieci poniżej 14 lat)

o ograniczonych zdolnościach

fi zycznych, organoleptycznych

i umysłowych, niedostatecznym
doświadczeniu i/lub niedostatecznej
wiedzy, chyba że są one nadzorowane
przez właściwą osobę odpowiedzialną
za ich bezpieczeństwo lub otrzymały
od niej instrukcje o tym, w jaki sposób
urządzenie należy obsługiwać. Dzieci
należy nadzorować w celu upewnienia się,
że urzą
do zabawy, Nie pozostawiać bez nadzoru
włączonej niszczarki dokumentów.

dzenie nie jest wykorzystywane

Objaśnienie

Zlekceważenie
ostrzeżenia może
doprowadzić do
obrażeń zagrażają­cych życiu i zdrowiu.

wskazówki może
doprowadzić do
powstania szkód
materialnych.

80 SECURIO C 18 12/2014

polski

OSTRZEŻENIE

N

iebezpieczeństwo obrażeń

ciała!

Nigdy nie wkładać rąk w szczelinę
doprowadzania papieru.

Niebezpieczeństwo zranienia w
wyniku wciągnięcia!

Długie włosy, luźną odzież, krawa­ty, szale, naszyjniki, bransolety itp.
zabezpieczyć przed dostaniem się
do strefy szczeliny doprowadzania
papieru. Nie niszczyć materiałów
mających tendencję do tworzenia
zapętleń, np. taśmy, sznurki, folia
z tworzywa sztucznego itd.

Niebezpieczeństwo zranienia w wyniku
odprysków!

Podczas niszczenia twardych kart kredyto­wych, dysków CD lub dyskietek nosić okula­ry ochronne.

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z
urządzeniem może doprowadzić

do porażenia prądem elektrycznym.
– Przed podłączeniem wtyczki sieciowej

sprawdzić, czy napięcie i częstotliwość
sieci elektrycznej zgadzają się z parame­trami podanymi na tabliczce znamionowej.

Urządzenie i przewód należy
regularnie sprawdzać po
względem uszkodzeń. W razie

uszkodzenia lub nieprawidłowego
działania oraz przed przemieszczeniem
lub czyszczeniem niszczarkę
dokumentów należy wyłączyć i wyciągnąć
wtyczkę sieciową z gniazda wtykowego.

– Urządzenie, wtyczkę sieciową i przewód

zasilający należy trzymać z dala
od otwartego płomienia i gorących
powierzchni. Otwory wentylacyjne muszą
być odkryte i należy zapewnić minimalny
odstęp 5 cm od ściany lub mebli.

– Urządzenie nie jest przeznaczone do

użytku w bezpośredniej bliskości ekranów
i miejsc pracy.

Prace serwisowe wymagające

zdjęcia pokrywy obudowy mogą

być wykonywane tylko przez per-

sonel serwisowy HSM i techników

serwisowych naszych partnerów
kontraktowych. Adresy punktów serwiso­wych, patrz strona 160.

Uwaga Niebezpieczeństwo w wyniku

nieprawidłowego użytkowania

Urządzenie należy użytkować wyłącznie
zgodnie z danymi zawartymi w rozdziale
„Użytkowanie zgodne z przeznaczeniem”.

– Należy zapewnić łatwy dostęp do wtyczki

sieciowej.

– Chronić niszczarkę dokumentów przed

kontaktem z wodą. Nie zanurzać w wo­dzie ani przewodu zasilającego, ani
wtyczki sieciowej.

– Nigdy nie dotykać wtyczki sieciowej mo-

krymi rękoma.

– Nie wyciągnąć wtyczki sieciowej z gniaz-

da wtykowego, ciągnąc za przewód zasi­lający, lecz zawsze trzymając za wtyczkę
sieciową.

– Urządzenie należy użytkować wyłączenie

w pomieszczeniach suchych. Nie należy
go użytkować w pomieszczeniach wilgot­nych ani w czasie deszczu.

12/2014 SECURIO C 18 81

polski

3 Przegląd 4 Zakres dostawy

1 2 3 4 5 6 7

1 Pojemnik na ścinki
2 Informacje bezpieczeństwa
3 Zapora świetlna
4 Element zabezpieczający
5 Zespół obsługi i sygnalizacji
6 Tabliczka znamionowa
7 Wyłącznik sieciowy

• Niszczarka dokumentów zapakowana w
karton

• Przewód zasilania sieciowego

• 1 butelka (50 ml) specjalnego oleju do
zespołu tnącego (tylko przy szatkowaniu
w ścinku)

• Instrukcja obsługi

Akcesoria

• Butelka specjalnego oleju (250 ml)
nr zamów. 1.235.997.403

Adresy punktów serwisowych, patrz stro­na 160.

Elementy obsługi i sygnalizacji

Wskaźniki

Zablokowany

mechanizm tnący

Pełny pojemnik

82 SECURIO C 18 12/2014

Przycisk cofania

Wskaźniki

Drzwi otwarte
Wciśnięta osłona

Przycisk obsługowy

Wskaźniki

Gotowa do pracy

polski

5 Obsługa

OSTRZEŻENIE

Przed włączeniem maszyny
należy się upewnić, czy uwzględ­niono wszystkie wskazówki bez­pieczeństwa.

Włączanie niszczarki dokumentów

• Włożyć wtyczkę sieciową maszyny do
prawidłowo zainstalowanego gniazda
wtykowego.

• Wyłącznik zasilania z tyłu urządzenia
przełączyć na „I”.

• Nacisnąć przycisk obsługowy.

 Wskaźnik „Gotowa do pracy” świeci się.

Niszczenie papieru

• Po wprowadzeniu papieru zapora świetl­na uruchamia automatycznie mechanizm
tnący.

 2 s po ponownym zwolnieniu zapory

świetlnej w otworze podajnika papieru na­stępuje automatyczne wyłączenie mecha­nizmu tnącego i niszczarka dokumentów
przechodzi w stan gotowości.

Wyłączanie niszczarki dokumentów

• Nacisnąć przycisk obsługowy.
 Wskaźnik „Gotowa do pracy” gaśnie.

• Wyłącznik zasilania z tyłu urządzenia
przełączyć na „0”.

Pozostałe tryby pracy:

• Tryb pracy ciągłej

Zastosowanie: Niszczenie większych
ilości papieru
Działanie: mechanizm tnący pracuje nie­przerwanie.
Jeżeli przez 2 minuty nie zostanie do­prowadzony materiał, mechanizm tnący
wyłącza się i niszczarka dokumentów
przechodzi w stan gotowości.
Start: nacisnąć przycisk obsługowy przez
3 sekundy.
Wcześniejsze wyłączenie: nacisnąć przy­cisk obsługowy.

• Tryb czuwania (stand by)

Niszczenie płyt CD i kart kredytowych
(patrz „Użytkowanie zgodne z prze­znaczeniem”)

Prosimy pamiętać o ochronie środowiska i
oddzielnie utylizować różne materiały.

OSTRZEŻENIE

Zależnie od rodzaju materiału,
podczas niszczenia płyt CD może

dojść do powstawania odpry­sków. Z tego powodu należy nosić okulary
ochronne.

Wkładać płyty CD / karty kredytowe po
środku otworu podajnika.

Działanie: 2 minuty po ostatnim wprowa­dzeniu papieru wyłączane są automatycz­nie wszystkie niepotrzebne podzespoły.
Wskaźnik „Gotowa do pracy“ pulsuje krót­ko w regularnych odstępach czasu.
Po wprowadzeniu papieru niszczarka do­kumentów uruchamia się samoczynnie.

12/2014 SECURIO C 18 83

polski

6 Usuwanie zakłóceń

Wskazówka:

Osłona posiada zabezpieczenie przed dotykiem. Po jej naciśnięciu podczas procesu niszczenia
niszczarka dokumentów wyłącza się.

Wyświetla­ny symbol

Świeci
się ciągle

Migające
światło

Zakłóce­nie

Zaklesz­czenie
papieru

Przecią­żenie

Ogólna
sygna­lizacja
usterki

Pojemnik
na ścinki
papiero­we pełny

Otwarty
pojemnik

Wciśnięta
osłona

Usuwanie zakłócenia

Wprowadzono za dużo papieru na raz.
 Mechanizm tnący cofa się przez kilka sekund i wysuwa papier.

• Ewentualnie nacisnąć przycisk cofania „R”, aby wyjąć stos papieru.

• Zmniejszyć o połowę grubość stosu papieru.

• Wprowadzić papier po kolei.

• Silnik został przeciążony. Przed ponownym uruchomieniem niszczarki
dokumentów poczekać ok. 15 - 20 min, aż urządzenie przestygnie.

• Podczas niszczenia papieru wystąpił błąd.
Należy wyciągnąć papier ze szczeliny podajnika, tak aby odsłonić
zaporę świetlną.

• Opróżnić pojemnik na ścinki papierowe.

Wskazówka:

Jeżeli przed wyjęciem pojemnika zostanie naciśnięty krótko przycisk
cofania, część ścinek zostanie wciągnięta z powrotem do mechanizmu
tnącego.

• Prawidłowo włożyć pojemnik na ścinki w szafkę dolną.

• Nie wciskać osłony.

84 SECURIO C 18 12/2014

polski

7 Czyszczenie i konserwacja

OSTRZEŻENIE

Niebezpieczne napięcie zasila­jące!

Przed czyszczeniem niszczarkę
dokumentów należy wyłączyć i
wyciągnąć wtyczkę sieciową z
gniazda wtykowego.

Czyścić urządzenie tylko przy użyciu mięk­kiej ściereczki z dodatkiem łagodnego roz­tworu wody z mydłem. Uważać przy tym,
aby do wnętrza urządzenia nie wniknęła
woda.

W razie spadku wydajno­ści cięcia, wzrostu pozio­mu szumów lub po każ­dym opróżnieniu pojemni­ka na ścinki należy naoli­wić mechanizm tnący
(tylko przy szatkowaniu w
ścinku).
W tym celu należy użyć
specjalnego oleju do
smarowania zespołu
tnącego HSM:

8

Usuwanie odpadów / recykling

Stare urządzenia elektryczne i
elektroniczne zawierają często
jeszcze wartościowe materiały,
jednakże również substancje
szkodliwe, które były niezbędne
do prawidłowego funkcjonowania i

zachowania bezpieczeństwa. W przypadku
niewłaściwego usuwania odpadów lub ich
użytkowania mogą być one szkodliwe dla
zdrowia ludzi oraz dla środowiska. Nie nale­ży nigdy wrzucać starych urządzeń do po­zostałych odpadów. Należy przestrzegać
aktualnie obowiązujących przepisów i korzy­stać z punktów zbiorczych służących do
zwrotu i utylizacji starych urządzeń elek­trycznych i elektronicznych. Wszystkie opa­kowania powinny zostać poddane przyja­znemu dla środowiska unieszkodliwieniu.

• Spryskać specjalnym olejem walce
nożowe na całej szerokości otworu
podajnika papieru.

• Włączyć mechanizm tnący na około
10 sekund bez wkładania papieru w try­bie pracy ciągłej.

 Pył i ścinki papieru są wtedy usuwane.

12/2014 SECURIO C 18 85

polski

9 Dane techniczne

Rodzaj cięcia Cięcie w paski Cięcie w ścinki
Rozmiar cięcia (mm)
Poziom tajności DIN 66399 P-2 / O-2

Przepustowość* (arkuszy) 70 g/m

DIN A4 80 g/m

Emisja szumów (bieg jałowy/pełne obciążenie)
Poziom mocy akustycznej skorygowany

charakterystyką częstotliwościową typu A

(LWAd w biegu jałowym)

Ciężar
Szerokość robocza cięcia
Prędkość szatkowania
Moc przy maksymalnej liczbie arkuszy
Zużycie energiiw trybie gotowości do pracy < 2 Wh
Warunki otoczenia podczas pracy:

Temperatura
Względna wilgotność powietrza
Wysokość n.p.m.

Wymiary szer. x głęb. x wys. (mm)
Pojemność pojemnika na ścinki

2

2

5,8 3,9 3,9 x 30 1,9 x 15

P-2 / T-2 / E-2 P-4 / T-4 / E-3

T-2 / E-2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

4,6 kg 5,2 kg

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

od -10 °C do +25 °C

maks. 90 %, nieskondensowane

maks. 2 000 m

365 x 280 x 542

25 l

F-1

10 - 11

8 - 9

P-5 / T-5 / E-4

F-2

7

6 - 7

Przyłącze elektryczne 215 - 240 V, 50 Hz

220 V, 60 Hz

Tryb pracy praca krótkotrwała praca ciągła
Czas pracy 7 min -
Czas przestoju 16 min -

* Maksymalna liczba arkuszy (DIN A4, 70 g/m² lub 80 g/m²), włożonych krótszym bokiem, która zostanie przecięta za
jednym razem. Podane dane dotyczące wydajności określa się dla nowego naoliwionego zespołu tnącego i zimnego
silnika. W przypadku słabszego napięcia zasilającego lub innej częstotliwości zasilania niż podana wydajność cięcia
arkuszy może być mniejsza, a szum w czasie pracy większy. Wydajność cięcia arkuszy uzależniona jest od struktury
i właściwości papieru oraz sposobu wprowadzania.

110 - 130 V, 60 Hz

Niszczarka dokumentów jest zgodna z odnośnymi zharmonizowanymi przepisami Unii Europejskiej:

• Dyrektywa Niskiego Napięcia 2006/95/WE

• Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2004/108/WE

• Dyrektywa RoHS 2011/65/UE
O wydanie deklaracji zgodności UE można zwrócić się do producenta.

86 SECURIO C 18 12/2014

1 Správné použití, odpovědnost

2 Bezpečnostní pokyny

za vady

Vyjměte nádobu na odpad a podívejte
se na typový štítek na řezací hlavě (viz
bod 3 Přehled), pro jakou šířku řezu a jaké
síťové napětí je skartovačka dimenzována.
Dodržujte příslušné body návodu k obsluze.

Skartovací stroj je výhradně určen ke skar­tování papíru. V závislosti na druhu řezu lze
kromě toho skartovat menší množství těchto
materiálů:

Velikost řezu (mm) 5,8 3,9 3,9x30 1,9x15
Kreditních karet ●● ● ●
Disků CD ●

Robustní řezací mechanika je odolná proti
sešívacím a kancelářským sponám.

Záruční lhůta skartovačky je 3 roky. Záruka
nezávislá na odpovědnosti za vady ocelo­vých řezacích hřídelí HSM skartovačky je
platná po celou dobu životnosti přístroje
(doživotní záruka HSM Lifetime Warranty).
Záruka a garance se nevztahuje na škody
způsobené nesprávným použitím a na zása­hy třetích osob do zařízení.

Společnost HSM zaručuje dodání náhrad­ních dílů po dobu 10 let po ukončení výroby
tohoto modelu.

Klasifi kace

Bezpečnostní

upozornění

VÝSTRAHA Nedodržením

Pozor Nedodržením

Před uvedením stroje do provozu
si přečtěte návod k obsluze,
uschovejte jej k další potřebě
a předejte jej případnému dalšímu

uživateli. Dodržujte všechny bezpečnostní
pokyny uvedené na skartovačce.

VÝSTRAHA

Nebezpečí pro děti a ostatní

osoby!

Stroj není určen k používání oso­bami (včetně dětí mladších 14 let)
s omezenými fyzickými, senzoric­kými nebo duševními schopnost­mi nebo osobami, které nemají

dostatečné zkušenosti a znalosti s výjimkou
případu, že přístroj používají pod dozorem
osob, odpovědných za jejich bezpečnost,
nebo pokud od těchto osob získali informa­ce o tom, jak přístroj používat. Děti musejí
být pod dohledem, aby si s výrobkem ne­hrály. Nenechávejte skartovačku zapnutou
bez dozoru.

Vysvětlení

varování může dojít
k úrazu a újmám na
zdraví.

pokynu může dojít
ke vzniku hmotných
škod.

12/2014 SECURIO C 18 87

česky

VÝSTRAHA

Nebezpečí úrazu!

Nikdy nesahejte do štěrbiny
otvoru na přívod papíru.

Nebezpečí úrazu vtažením!

Dlouhé vlasy, volné části
oděvu, vázanky, šály, řetízkové
náhrdelníky a náramky atd.
udržujte v bezpečné vzdálenosti
od přívodního otvoru. Neskartujte
materiál náchylný k tvorbě
smyček, např. stuhy, šňůry
použité k ovázání, umělohmotné
fólie atd.

Nebezpečí úrazu odmrštěnými střepinami

Při skartaci kreditních karet, disků CD ane­bo disket noste ochranné brýle.

VÝSTRAHA

Nebezpečné síťové napětí!

Nesprávná manipulace se strojem
může způsobit zasažení elektric­kým proudem.

– Před připojením zástrčky k elektrické síti

se přesvědčte o tom, zda se napěťové a
kmitočtové hodnoty elektrické sítě shodují
s údaji na typovém štítku.

Pravidelně kontrolujte, zda nedo­šlo k poškození přístroje a kabelu.
V případě poškození nebo závad,

před přemístěním nebo čištěním,
skartovačku vypněte a odpojte síťovou
zástrčku ze zásuvky.

– Chraňte přívodní kabel, přístroj a síťovou

zástrčku před horkem, horkými předměty
a před otevřeným ohněm. Větrací otvory
musejí být volné a je nezbytné dodržovat
vzdálenost min. 5 cm od stěn nebo od
nábytku.

– Přístroj není určen k použití v bezpro-

střední blízkosti pracovišť s monitory
a kancelářských pracovišť.

Servisní práce, které jsou spojeny

s odstraněním krytů, smí provést

pouze

nosti HSM a servisní

šich smluvních partnerů.
Adresy zákaznických servisů viz stra­na 160

Pozor Nebezpečí následkem
nesprávného použití

Používejte stroj výhradně v souladu
s požadavky uvedenými v kapitole „Použití
v souladu s určením“.

.

zákaznický servis společ-

technici na-

– Dbejte, aby byla síťová zástrčka snadno

přístupná.

– Zabraňte tomu, aby se do skartovačky

dostala voda. Přívodní kabel ani síťovou
zástrčku neponořujte do vody.

– Nedotýkejte se síťové zástrčky mokrýma

rukama.

– Nikdy neodpojujte síťovou zástrčku ze

zásuvky tahem za přívodní kabel. Při od­pojování vždy uchopte zástrčku.

– Používejte přístroj pouze v suchých míst-

nostech. Nepoužívejte přístroj ve vlhkých
místnostech a prostorech nebo v dešti.

88 SECURIO C 18 12/2014

česky

3 Přehled 4 Objem dodávky

1 2 3 4 5 6 7

1 Odpadní nádoba
2 Bezpečnostní pokyny
3 Optická závora
4 Bezpečnostní prvek
5 Ovládací a zobrazovací jednotka
6 Typový štítek
7 Síťový vypínač

• Skartovací stroj v krabicovém obalu

• Síťový přívod

• 1 láhev (50 ml) speciálního oleje na řezný
blok (pouze u řezání na částice)

• Návod k obsluze

Výstroj

• Speciálního oleje na řezný blok (250 ml)
obj. čís. 1.235.997.403

Adresy zákaznických servisů viz strana 160.

Ovládací a zobrazovací prvky

Zobrazované symboly

Řezný mechanismus

je zablokovaný

Nádoba je plná

12/2014 SECURIO C 18 89

Tlačítko zpětného chodu

Zobrazované symboly

Otevřená dvířka
Bezpečnostní prvek stisknut

Ovládací tlačítka

Zobrazované symboly

Připraven k provozu

česky

5 Obsluha

VÝSTRAHA

Před zapnutím stroje zkontrolujte,
zda byly dodrženy všechny bez­pečnostní předpisy.

Spuštění skartovačky

• Síťovou zástrčku stroje zapojte do řádně
instalované zásuvky.

• Síťový vypínač na zadní straně skartova-
cího stroje nastavit na „I“.

• Stiskněte ovládací tlačítko.

 Svítí symbol „Připraven k provozu“.

Skartace papíru

• Po vložení papíru spustí světelná závora
automaticky řezný mechanismus.

 2 s poté, co bude světelná závora na

otvoru pro vkládání papíru opět volná,
dojde k automatickému vypnutí řezného
mechanismu a skartovačka se přepne do
pohotovostního režimu.

Další režimy funkcí:

• Režim permanentního provozu

Použití: Skartace většího množství papíru
Funkce: Řezný mechanismus pracuje
kontinuálně, bez přerušení.
V případě, že po dobu 2 min. nebude vlo­žen žádný materiál, řezný mechanismus
se vypne a skartovačka přejde do režimu
provozní pohotovosti.
Spuštění: Stiskněte a podržte ovládací
tlačítko na 3 vteřiny.
Přerušení skartování: Stiskněte ovládací
tlačítko.

• Pohotovostní režim

Funkce: 2 minuty po posledním vložení
papíru dojde k automatickému vypnutí
všech nepoužívaných spotřebičů.
Symbol „připraven k provozu“ bliká v pra­videlných intervalech.
Po vložení papíru se skartovačka auto­maticky zapne.

Skartace disků CD a kreditních karet
(viz „Správné použití“)

Pamatujte na životní prostředí a likvidujte
různé materiály zvlášť.

VÝSTRAHA

V závislosti na druhu materiálu
může docházet při skartaci disků
CD k odletování úlomků. Z tohoto

důvodu používejte ochranné brýle.

Vložte disk CD nebo kreditní kartu do střed­ní části vstupního otvoru.

Vypnutí skartovačky

• Stiskněte ovládací tlačítko.

 Symbol „Připraven k provozu“ zhasne.

• Síťový vypínač na zadní straně skartova-
cího stroje nastavit na „0“.

90 SECURIO C 18 12/2014

česky

6 Odstraňování poruch

Poznámka:

Bezpečnostní prvek je vybaven ochranou proti nebezpečnému dotyku. Skartovačka se vypne,
jakmile během skartace zatlačíte na bezpečnostní prvek.

Zobra­zený
symbol

Svítí

Blikání Indikátor

Závada Odstranění závady

Zaseknu­tí papíru

Přetížení • Motor byl přetížen. Nechejte skartovačku před opětovným uvedením

obecných
závad

Odpadní
nádoba
plná

Nádoba
je
otevřená

Bezpeč­nostní
prvek
stisknut

Vložili jste příliš velké množství papíru najednou.

 Řezací mechanika se několik vteřin otáčí zpět, papír se vysune.

• Pokud je to nutné, stiskněte ještě tlačítko pro ovládání zpětného
pohybu „R“, tím usnadníte vyjmutí zaseknutého papíru.

• Vložte pouze poloviční množství vytaženého papíru.

• Vkládejte papíry postupně.

do provozu cca. 15 - 20 min. vychladnout.

• Během skartace papíru došlo k závadě.
Vytáhněte papír z vkládacího otvoru tak, abyste uvolnili optickou
závoru.

• Vysypte obsah odpadní nádoby.

Upozornění:

Pokud před vytáhnutím nádoby krátce stisknete tlačítko pro ovládání
zpětného chodu, dojde ke vtažení části nařezaného odpadu do řezací
mechaniky.

• Vložte nádobu na odpad správně do podstavce.

• Nestiskejte bezpečnostní prvek.

12/2014 SECURIO C 18 91

česky

7 Čištění a údržba

VÝSTRAHA

Nebezpečné síťové napětí!

Vypněte skartovací stroj a zástrčku
odpojte od sítě.

Pro čištění používejte pouze měkký hadr a
mírný mýdlový roztok. Do přístroje přitom
nesmí vniknout voda.

Pokud dochází ke snižo­vání řezného výkonu,
zvyšování hlučnosti nebo
po každém vysypání
nádoby na odřezky ošet­řete řezací nástroj olejem
(pouze u řezání na částice).
Používejte pouze speciál­ní oleje HSM řezací bloky:

8 Likvidace a recyklace

Staré elektrické a elektronické
přístroje obsahují často kvalitní
materiály, do určité míry ale také
škodlivé látky, které bylo nezbytné
použít pro funkci a bezpečnost
přístrojů. Při nesprávné likvidaci

nebo manipulaci mohou být tyto látky ne­bezpečné pro lidské zdraví a životní prostře­dí. Staré přístroje nikdy nelikvidujte v běž­ném odpadu. Dodržujte aktuální platné
předpisy a používejte sběrná místa k ode­vzdání a recyklaci použitých elektrických a
elektronických přístrojů. K ekologické likvi­daci odevzdejte také veškerý obalový mate­riál.

• Nastříkejte otvorem na podávání papíru
po celé šířce na řezací hřídele speciální
olej na řezací blok.

• Spusťte na cca 10 s řezný mechanismus
bez vkládání papíru v režimu trvalého
provozu.

 Papírový prach a částice se uvolní.

92 SECURIO C 18 12/2014

česky

9 Technické údaje

Typ řezu řez na proužky řez na částice
Velikost řezu (mm)
Stupeň bezpečnost DIN 66399 P-2 / O-2

Řezný výkon* (listů) DIN A4 70 g/m
80 g/m

Emise hluku (běh naprázdno/plné zatížení)
Hladina akustického výkonu (LWAd v

chodu naprázdno)

Hmotnost
Pracovní šířka
Rychlost řezu
Výkon při max. počtu listů
Spotřeba energie v pohotovostním režimu < 2 Wh
Okolní podmínky za provozu:

Teplota
Relativní vlhkost vzduchu
Nadmořská výška

Rozměry Š x H x V (mm)
Objem odpadní nádoby

2

2

5,8 3,9 3,9 x 30 1,9 x 15

P-2 / T-2 / E-2 P-4 / T-4 / E-3

T-2 / E-2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

4,6 kg 5,2 kg

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

-10 °C až +25 °C

max. 90 %, bez tvorby kondenzátu

max. 2000 m

365 x 280 x 542

25 l

F-1

10 - 11

8 - 9

P-5 / T-5 / E-4

F-2

7

6 - 7

Napájení 215 - 240 V, 50 Hz

220 V, 60 Hz

Provozní režim Krátkodobý provoz Trvalý provoz
Provozní doba 7 min -
Doba klidu 16 min -

* Déle podávaný maximální počet listů (DIN A4, 70 g/m² nebo 80 g/m²), které jsou skartovány během jednoho pro­cesu. Stanovení uvedených výkonových dat probíhá s novým naolejovaným řezným mechanismem a při studeném
motoru. Slabší síťové napětí nebo jiná síťová frekvence než je uvedeno může mít za následek nižší výkon s menším
počtem skartovaných listů a zvýšenou hlučnost. V závislosti na struktuře a vlastnostech papíru a způsobu podávání se
může počet skartovaných listů lišit.

110 - 130 V, 60 Hz

Skartovací stroj splňuje příslušné harmonizované normy Evropské unie:

• Směrnice o zařízeních nízkého napě 2006/95/ES

• Směrnice o elektromagne cké kompa bilitě 2004/108/ES

• Směrnice o omezení nebezpečných látek (RoHS) 2011/65/EU
EU prohlášení o shodě lze vyžádat u výrobce.

12/2014 SECURIO C 18 93

slovensky

1 Správne použitie, zodpoved-

nosť za nedostatky

Vyberte zásobník narezaného materiálu
a pozrite sa na typový štítok na rezacej
hlavici (pozri bod 3 Prehľad), na akú šírku
rezu a sieťové napätie je dimenzované
vaše skartovacie zariadenie. Rešpektujte
príslušné body návodu na použitie.

Skartovačka je výlučne určený na skartova­nie papiera. Podľa spôsobu rezania sa ešte
môžu zničiť malé množstvá nasledujúcich
materiálov:

Rezacia šírka (mm) 5,8 3,9 3,9x30 1,9x15
Kreditné karty ●● ● ●
CD ●

Robustný rezací mechanizmus je odolný
proti zošívacím a kancelárskym sponkám.

Záručná doba skartovačky je 3 roky.
ka, nezávisle na zodpovednosti za poruchy
oceľových rezacích hriadeľov HSM skarto­vačky, je platná po celú dobu životnosti prí­stroja (doživotná záruka HSM Lifetime War­ranty).
neodborného zaobchádzania, prirodzené
opotrebenie popr. zásahy z tretej strany nie
sú zahrnuté do zodpovednosti za nedostatky.

HSM zabezpečí dodávku náhradných diel­cov
modelu.

Opotrebenie, poškodenia v dôsledku

do 10 rokov po ukončení výroby tohto

Záru-

2 Bezpečnostné pokyny

Klasifi kácia

Bezpečnostné

upozornenie

VÝSTRAHA Nerešpektovanie

Pozor Nerešpektovaním

Pred uvedením stroja do prevádz­ky si prečítajte návod na prevádz­ku, odložte si ho pre prípad ne-

skoršieho použitia a odovzdajte
ho budúcim používateľom. Dodržiavajte
všetky bezpečnostné pokyny, uvedené na
skartovačke!

VÝSTRAHA

Nebezpečenstvo pre deti a iné

osoby!

Prístroj nesmú používať osoby

(vrátane detí mladších ako 14 ro-

kov) s obmedzenými fyzickými,

senzorickými alebo duševnými

schopnosťami alebo s nedostat­kom skúseností a/alebo vedomostí, okrem
prípadu, že budú pod dozorom osoby do­hliadajúcej na ich bezpečnosť alebo budú
touto osobou poučené o obsluhe prístroja.
Deti by mali byť po dozorom, aby sa za­bezpečilo, že sa s prístrojom nebudú hrať.
Nenechávajte skartovacie zariadenie bez
dozoru zapnuté.

Vysvetlenie

výstrahy môže
mať za následok
škody na zdraví
a ohrozenie života.

upozornení môžete
spôsobiť vecné
škody.

94 SECURIO C 18 12/2014

slovensky

VÝSTRAHA

Nebezpečenstvo úrazu!

Nikdy nesiahajte do štrbiny otvoru
na prívod papiera.

Nebezpečenstvo úrazu vtiahnu­tím!

Dlhé vlasy, voľné časti odevu,
viazanky, šály, náhrdelníky a re­tiazkové náramky atď. udržiavajte
v bezpečnej vzdialenosti od otvo­ru na vkladanie papiera. Neskar­tujte materiál, ktorý je náchylný ku
tvorbe slučiek, napr. stuhy, motú­zy, umelohmotné fólie atď.

Nebezpečenstvo zranenia úlomkami!

Pri skartovaní tvrdých kreditných kariet ale­bo CD používajte ochranné okuliare.

VÝSTRAHA

Nebezpečné sieťové napätie!

Chybné zaobchádzanie s prístro­jom môže viesť k úrazu elektric­kým prúdom.

– Pred zastrčením zástrčky do sieťovej

zásuvky skontrolujte, či sa napätie a frek­vencia vašej el. siete zhodujú s údajmi na
typovom štítku stroja.

Pravidelne kontrolujte, či prístroj
alebo kábel nie je poškodený. Ak
je skartovacie zariadenie poško-

dené, nesprávne funguje, ak me­níte jeho umiestnenie alebo pred čistením
ho vypnite a vytiahnite sieťovú zástrčku.

– Prístroj, sieťovú zástrčku a kábel držte

v bezpečnej vzdialenosti od otvoreného
ohňa a horúcich plôch. Vetracie štrbiny
musia byť voľné a musí byť dodržaná
vzdialenosť od steny alebo nábytku min.
5 cm.

– Zariadenie nie je určené na používanie

v bezprostrednej blízkosti obrazoviek,
príp. kancelárskych pracovísk.

Servisné práce spojené s odstrá-

nením krytov telesa smie vykoná-

vať len zákaznícky servis HSM a

servisní technici.

Adresy zákazníckeho servisu
pozri na strane 160.

Pozor Nebezpečenstvo následkom
nesprávneho použitia

Prístroj používajte výlučne podľa pokynov
v kapitole „Použitie podľa určenia“.

– Dbajte na to, aby bola sieťová zástrčka

ľahko prístupná.

– Zabráňte vniknutiu vody so skartovacieho

zariadenia. Neponárajte sieťový kábel ani
sieťovú zástrčku do vody.

– Nikdy nechytajte sieťovú zástrčku vlhkými

rukami.

– Sieťovú zástrčku nikdy nevyťahujte zo

zásuvky za kábel, ale vždy chyťte sieťovú
zástrčku.

– Prístroj používajte len v suchých miest-

nostiach. Nikdy ho nepoužívajte vo vlh­kých priestoroch alebo v daždi.

12/2014 SECURIO C 18 95

slovensky

3 Prehľad 4 Obsah dodávky

1 2 3 4 5 6 7

1 Nádoba na odrezky
2 Bezpečnostné pokyny
3 Svetelná závora
4 Bezpečnostný článok
5 Riadiaca a indikačná jednotka
6 Typový štítok
7 Sieťový spínač

• Skartovačka balená v kartóne

• Sieťové pripojovacie vedenie

• 1 fľaša špeciálneho oleja do reznej jed-
notky (50 ml) pre stroje s časticovým
rezom

• Návod na používanie

Príslušenstvo

• Špeciálny olej do reznej jednotky (250 ml)
obj. č. 1.235.997.403

Adresy zákazníckeho servisu pozri na stra­ne 160.

Riadiace a indikačné prvky

Zobrazenia

Rezný mechanizmus

je zablokovaný

Zásobník je plný

96 SECURIO C 18 12/2014

Reverzačné tlačidlo

Zobrazenia

Otvorené dvere
Bezpečnostný prvok stlačený

Ovládacie tlačidlá

Zobrazenia

Pripravené na prevádzku

slovensky

5 Obsluha

VÝSTRAHA

Pred zapnutím stroja zabezpečte,
aby boli dodržané všetky bezpeč­nostné upozornenia.

Zapnutie skartátora

• Zasuňte sieťovú zástrčku zariadenia do
riadne nainštalovanej zásuvky.

• Sieťový spínač na zadnej strane
skartovačky nastavte na „I“.

• Stlačte ovládacie tlačidlo.

 Svieti zobrazenie „Pripravené na

prevádzku“.

Skartovanie papiera

• Pri privedení papiera svetelná závora
automaticky spustí rezný mechanizmus.

 Cca 2 s potom, čo je otvor na prísun

papiera opäť voľný, sa skartovačka
automaticky vypne a uvedie sa do stavu
prevádzkovej pohotovosti.

Ďalšie režimy funkcie:

• Permanentný režim

Použitie: Ničenie väčších množstiev pa­piera
Funkcia: Rezný mechanizmus beží ne­pretržite.
Ak sa počas 2 minút neprivedie žiadny
materiál, rezný mechanizmus sa vypne
a skartovačka prejde do pripravenosti na
prevádzku.
Spustenie: Stlačte ovládacie tlačidlo na
3 sekundy.
Predčasné ukončenie: Stlačte ovládacie
tlačidlo.

• Pohotovostný režim

Funkcia: 2 minúty po poslednom privede­ní papiera sa automaticky vypnú všetky
nepotrebné spotrebiče.
Zobrazenie „Pripravené na prevádzku“ sa
v pravidelných intervaloch nakrátko roz­svieti.
Pri privedení papiera sa skartovačka sa­močinne spustí.

Rozdrvenie CD diskov a kreditných
kariet (viď „Používanie na učený účel“)

Myslite na životné prostredie a likvidujte
rôzne materiály zvlášť.

VÝSTRAHA

V závislosti od druhu materiálu
môže pri drvení CD diskov
dochádzať k tvorbe črepín. Preto

noste ochranné okuliare.

CD disk/kreditnú kartu vložte do stredu
vkladacieho otvoru.

Vypnutie skartátora

• Stlačte ovládacie tlačidlo.

 Rozsvieti sa „Pripravené na prevádzku“

• Nastavte sieťový spínač na zadnej strane
skartovačky na „0“.

12/2014 SECURIO C 18 97

slovensky

6 Odstraňovanie porúch

Poznámka:

Bezpečnostný prvok je vybavený ochranou proti dotyku. Skartovacie zariadenie sa vypne, keď
zatlačíte počas skartovania na bezpečnostný prvok.

Zobra­zenie

Trvalé
svetlo

Blikajúce
svetlo

Porucha Odstránenie poruchy

Nahro­madenie
papiera

Preťaže­nie

Všeob.
indikácie
poruchy

Zásobník
nare­zaného
materialu
je plný

Otvorený
zásobník

Bezpeč­nostný
prvok
stlačený

Priviedli ste príliš veľa papiera naraz.
 Rezný mechanizmus pobeží niekoľko sekúnd vratným smerom

a posunie papier von.

• Príp. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.

• Zredukujte veľkosť stohu papiera.

• Vkladajte papier postupne jeden za druhým.

• Motor bol preťažený. Pred opätovným uvedením skartovačky do
prevádzky ju nechajte cca 15 - 20 minút ochladiť.

•

Počas skartovania papiera sa vyskytla chyba.
Vytiahnite papier z podávacej štrbiny, aby sa svetelná závora uvoľnila.

• Vyprázdnite zásobník narezaného materiálu.

Upozornenie:

Ak pred odobratím zásobníka nakrátko stlačíte reverzačné tlačidlo,
dôjde k vtiahnutiu časti narezaného materiálu späť do rezného
mechanizmu.

• Zásobník narezaného materiálu správne uložte do spodnej skrinky.

• Nestláčajte bezpečnostný prvok.

98 SECURIO C 18 12/2014

slovensky

7 Čistenie a údržba

VÝSTRAHA

Nebezpečné sieťové napätie!

Vypnite skartátor a zástrčku
odpojte od siete.

Na čistenie používajte iba mäkkú handru
a slabý mydlový roztok. Pritom nesmie do
prístroja vniknúť žiadna voda.

V prípade slabnúceho
výkonu rezania, zvýšenej
hlučnosti alebo po kaž­dom vyprázdnení zásob­níka materiálu naolejujte
rezací mechanizmus (iba
u rezu na častice).
K tomu používajte
len špeciálny olej
pre HSM-rezací blok:

8 Likvidácia / recyklácia

Odpad z elektrických a elektronic­kých prístrojov a zariadení obsa­huje ešte množstvo cenných mate­riálov, sčasti však aj škodlivé látky,
ktoré boli potrebné pre činnosť a
bezpečnosť týchto zariadení. V

prípade nesprávnej likvidácie alebo manipu­lácie môžu predstavovať nebezpečenstvo
pre zdravie človeka a životné prostredie.
Tieto prístroje a zariadenia nikdy nedávajte
do netriedeného odpadu. Dodržiavajte aktu­álne platné predpisy a na odovzdanie a
zhodnotenie odpadu z elektrických a elek­tronických prístrojov a zariadení využívajte
zberne odpadu. Ak obalové materiály odo­vzdajte na likvidáciu v súlade s ochranou
životného prostredia.

• Cez otvor prívodu papiera nastriekajte po
celej šírke na rezné hriadele špeciálny
olej pre rezací blok.

• Na cca 10 s spustite rezný mechanizmus
bez vkladania papiera v režime trvalej
prevádzky.

 Papierový prach a častice sa uvoľnia.

12/2014 SECURIO C 18 99

slovensky

9 Technické údaje

Typ rezu Rez na prúžky Rez na častice
Dĺžka rezu (mm)
Stupeň utajenia DIN 66399 P-2 / O-2

Výkon rezu* (listov) DIN A4 70 g/m

80 g/m

Emísia hluku (Chod naprázdno / pri zaťažení)
Hladina akustického tlaku A (LWAd na

voľnobehu)

Hmotnosť
Pracovná šírka
Rezacia rýchlosť
Výkon max
Spotreba energie v pohotovostnom režime < 2 Wh
Podmienky prostredia pri prevádzke:

teplota
relatívna vlhkosť vzduchu
nadmorská výška

Rozmery š x v x h (mm)
Objem odpadovej nádoby

2

2

5,8 3,9 3,9 x 30 1,9 x 15

P-2 / T-2 / E-2 P-4 / T-4 / E-3

T-2 / E-2

19 - 20
17 - 19

55 - 58 dB(A) / 55 - 59 dB(A) 55 - 58 dB(A) / 57 - 63 dB(A)

4,6 kg 5,2 kg

14 - 16
13 - 15

57,5 dB

230 mm

54 mm/s

360 W

-10 °C až +25 °C

max. 90 %, bez kondenzovania

max. 2.000 m

365 x 280 x 542

25 l

F-1

10 - 11

8 - 9

P-5 / T-5 / E-4

F-2

7

6 - 7

Napájanie 215 - 240 V, 50 Hz

220 V, 60 Hz

Druh prevádzky Krátkodobá prevádzka Trvalá prevádzka
Prevádzková doba 7 min -
Prestoj 16 min -

* Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po dĺžke privádzaných, ktoré sa rozrežú pri jednom prechode.
Stanovenie uvedených údajov o výkone sa uskutočňuje s novým, naolejovaným rezacím mechanizmom a studeným
motorom. Slabšie sieťové napätie alebo iná sieťová frekvencia ako je uvedená môže viesť k nižšiemu výkonu a zvýše­nej hlučnosti. Podľa štruktúry a vlastností papiera a druhu spôsobu uloženia môže byť výkon odlišný.

110 - 130 V, 60 Hz

Skartovačka spĺňa platné harmonizované predpisy Európskej Únie:

• Smernica o nízkom napä 2006/95/ES

• Smernica o elektromagne ckej kompa bilite 2004/108/ES

• RoHS smernica 2011/65/EÚ
EÚ vyhlásenie o konformite si môžete vyžiadať od výrobcu.

100 SECURIO C 18 12/2014
