HSM Profi Pack 425 Operating Instructions Manual [en, it, fr, ru, pl +17]

Page 1

1.531.999.102 A – 04/2013

Proﬁ Pack 425

BETRIEBSANLEITUNG OPERATING INSTRUCTIONS NOTICE D‘UTILISATION MANUALE OPERATIVO INSTRUCCIONES DE SERVICIO INSTRUÇÕES DE OPERAÇÃO GEBRUIKSAANWIJZING BRUGSVEJLEDNING BRUKSANVISNING KÄYTTÖOHJE BRUKSANVISNING INSTRUKCJA OBSŁUGI NÁVOD K OBSLUZE NÁVOD NA OBSLUHU KASUTUSJUHEND ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ NAVODILO ZA UPORABO ÜZEMELTETÉSI ÚTMUTATÓ MANUAL DE EXPLOATARE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KULLANIM KILAVUZU

Proﬁ Pack 425

http://www.monomachines.com/

Page 2

2 Proﬁ Pack 425 04/2013

Proﬁ Pack 425

deutsch: Gerät zum Herstellen von Verpackungspolstern . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

english: Device for the manufacture of packing cushions . . . . . . . . . . . . . . . . . . . . . . . . . . 7

français: Appareil pour la fabrication de coussins protecteurs d‘emballage . . . . . . . . . . . . 11

italiano: Apparecchio per la produzione di imbottiture per imballaggio . . . . . . . . . . . . . . . 15

español: Aparato para la fabricación de acolchados para embalaje . . . . . . . . . . . . . . . . . . 19

português: Aparelho para o fabrico de embalagens almofadadas . . . . . . . . . . . . . . . . . . . . . 23

nederlands: Toestel voor het produceren van verpakkingskarton . . . . . . . . . . . . . . . . . . . . . . 27

dansk: Apparat til fremstilling af emballageforing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

svenska: Apparat för tillverkning av skyddsmaterial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

suomi: Pakkauspehmusteiden valmistuslaite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

norsk: Maskin for framstilling av emballasjepolstring . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

polski: Urządzenie do produkcji wyściółki do paczek . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

česky: Přístroj k výrobě obalových výplní . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

slovensky: Stroj na výrobu obalovej výplne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

eesti: Aparaat kartongistpakkematerjali tootmiseks . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

русский: Машина для переработки картона в упаковочный материал . . . . . . . . . . . . . 63

slovensko: Naprava za izdelovanje pakirnih blazin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

magyar: Csomagolóbélések gyártására szolgáló készülék . . . . . . . . . . . . . . . . . . . . . . . . . 71

română: Aparat pentru producerea de umpluturi anti-şoc . . . . . . . . . . . . . . . . . . . . . . . . . 75

български: Уред за производство на опаковъчни подложки . . . . . . . . . . . . . . . . . . . . . . . . 79

ελληνικά: Συσκευή για κατασκευή στοιχείων συσκευασιών . . . . . . . . . . . . . . . . . . . . . . . . . 83

türkçe: Ambalajlar için takviye üretme cihazı . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

http://www.monomachines.com/

Page 3

04/2013 Proﬁ Pack 425 3

deutsch

Schalten Sie den Proﬁ Pack bei

Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

Servicearbeiten dürfen nur vom

HSM–Kundendienst und Service– Technikern unserer Vertragspartner durchgeführt werden.

• Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.

• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.

• Vermeiden Sie, dass Flüssigkeiten in den Proﬁ Pack gelangen.

• Die Maschine darf nicht in der Nähe eines Heizkörpers oder einer anderen Wärmequelle aufgestellt werden.

• Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.

Der Proﬁ Pack 425 ist ausschließlich zur Herstellung von Verpackungspolstern aus Kartonagen bestimmt.

Für die Maschine leisten wir ein Jahr Gewähr. Bei Nutzung im Mehrschichtbetrieb beträgt die Gewährleistungszeit 6 Monate. Verschleiß, Schäden durch unsachgemäße Behandlung, natürliche Abnutzung bzw. Eingriffe von dritter Seite fallen nicht unter die Gewährleistung.

Lesen Sie vor Inbetriebnahme der

Maschine die Betriebsanleitung und bewahren Sie sie für späteren Gebrauch auf. Beachten Sie alle auf dem Proﬁ - Pack angebrachten Sicherheitshinweise.

Verletzungsgefahr!

Fassen Sie niemals in den Schlitz der Zuführungsöffnung.

Verletzungsgefahr durch Ein-

ziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals– und Armkettchen usw. nicht in den Bereich der Zuführungsöffnung. Verarbeiten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolien.

Stellen Sie den Proﬁ Pack außer-

halb der Reichweite von Kindern auf. Lassen Sie die Maschine nur in Anwesenheit einer Bedienperson laufen.

1 Bestimmungsgemäße

Verwen-

dung, Gewährleistung

2 Sicherheitshinweise

Originalbetriebsanleitung

• Transportmittel (z.B. Hubwagen) müssen dem Maschinengewicht von 170 kg entsprechend bemessen sein.

• Beachten Sie beim Transport den hohen Schwerpunkt der Maschine.

• Die Maschine darf nur in trockenen Räumen auf festem, ebenem Boden (kein Teppichboden!) aufgestellt werden. Die Fußbodenbelastung beträgt an jeder Rolle ca. 45 kg.

• Beachten Sie die Auspackanleitung.

3 Transport, Aufstellung

http://www.monomachines.com/

Page 4

4 Proﬁ Pack 425 04/2013

deutsch

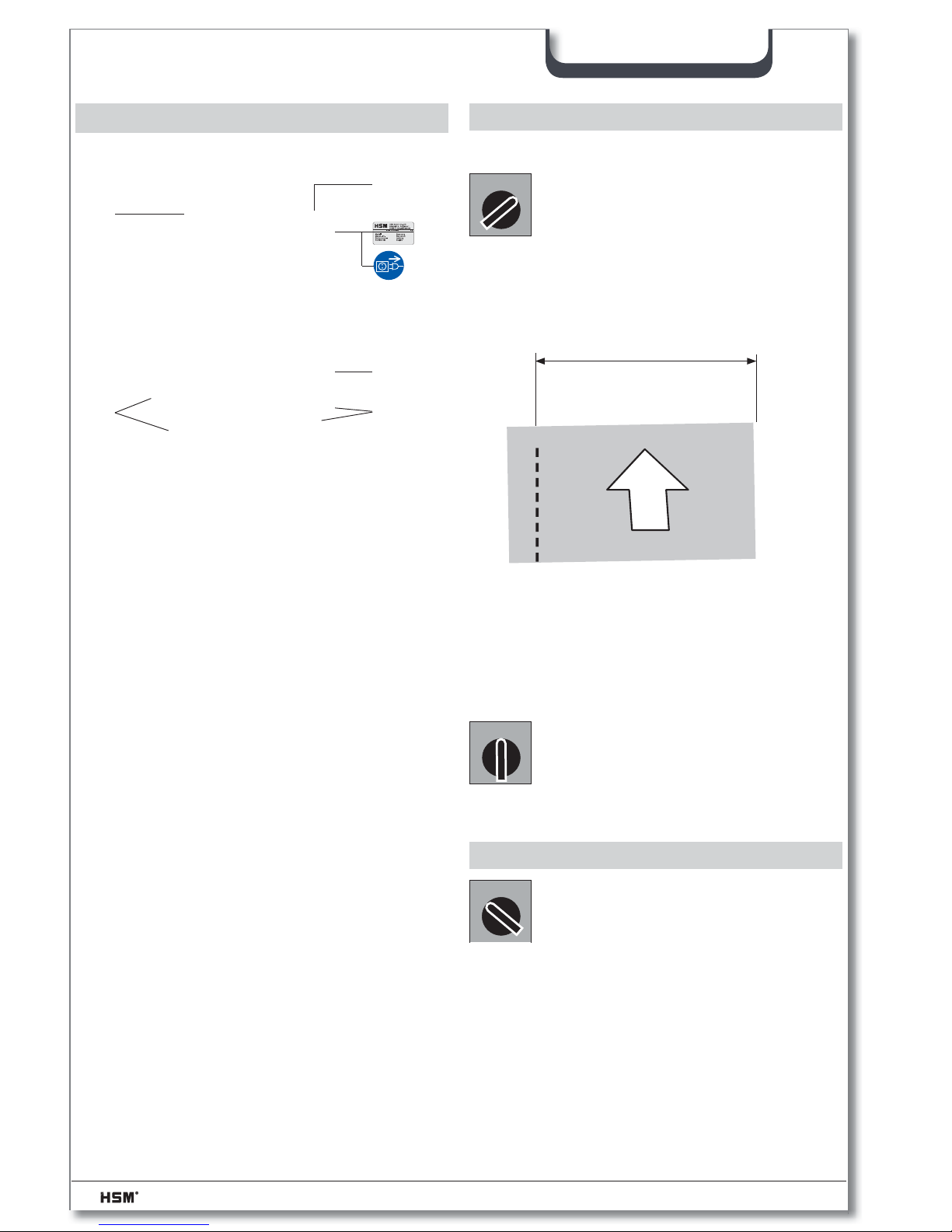

• Drehen Sie zur Materialentnahme bei Störungen den Hauptschalter auf Stellung „R“.  Schneidwerk läuft rückwärts.

Bei anderen Störungen prüfen Sie bitte vor der Benachrichtigung unseres Kundendienstes, ob der Motor überlastet wurde. Lassen Sie die Maschine vor erneuter Inbetriebnahme ca. 15 – 20 min. abkühlen.

6 Störungsbeseitigung

Einschalten

•

Drehen Sie den Hauptschalter auf Stellung „I“. Schneidwerk läuft an.

Kartonagen zuführen

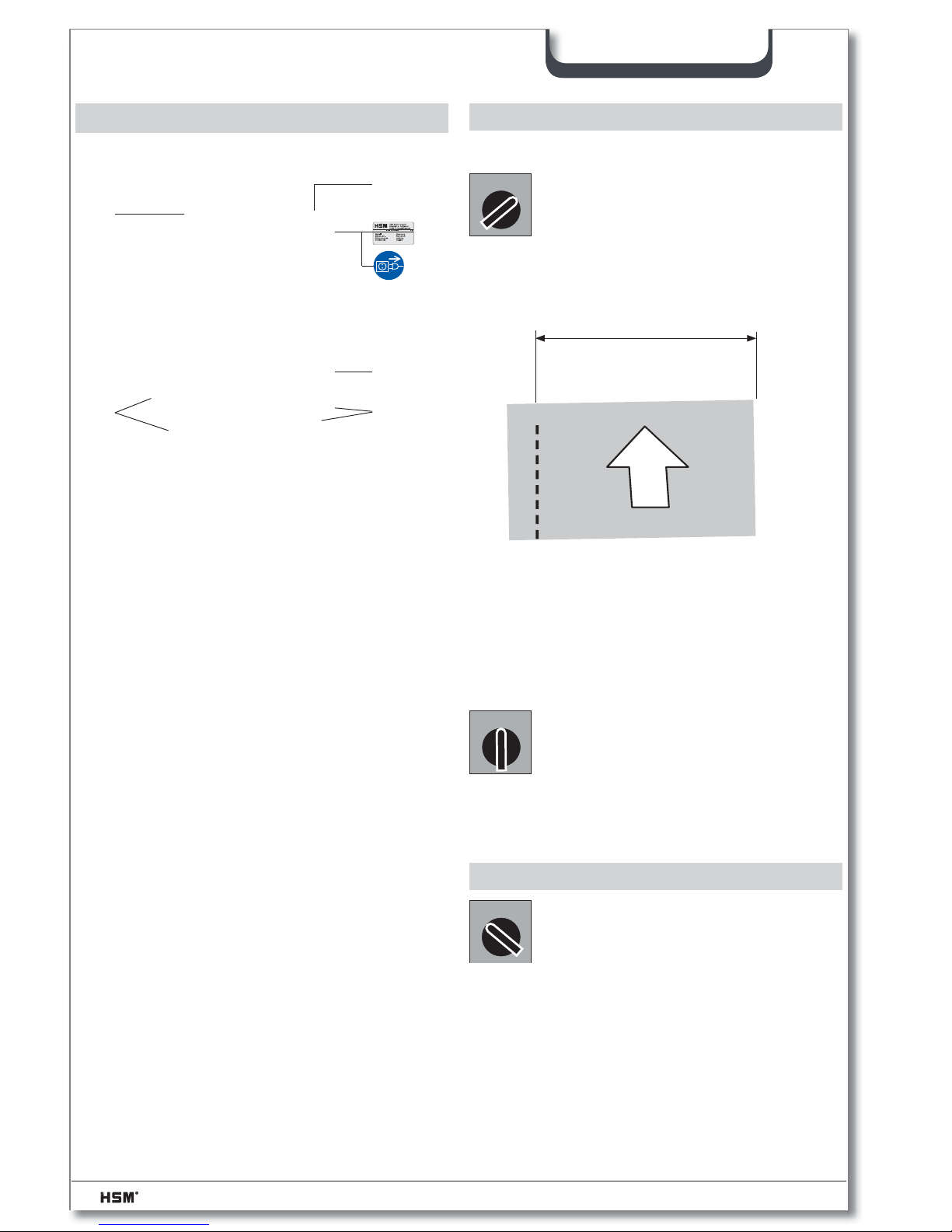

5 Bedienung

• Kartonagen werden auf einer Breite bis zu 425 mm bearbeitet.

• Breiterer Karton wird automatisch abgeschnitten.

Ausschalten

• D

rehen Sie den Hauptschalter auf Stellung „0“.  Schneidwerk stoppt.

425 mm



1 Zuführöffnung 2 Hauptschalter 3 Warnaufkleber 4 Rollen 5 Anschluss für Sauggerät

4 Übersicht

Hinweis:

Der HSM Proﬁ Pack 425 ist auch mit eingebauter Absaugvorrichtung lieferbar . Mit einem Sauggerät (Industriestaubsauger mit Anschlussdurchmesser 50 mm) können Sie den bei der Verarbeitung des Kartons anfallenden Staub entfernen. Falls Ihr Gerät diese Vorrichtung nicht aufweist, können Sie die Teile bei Bedarf nachträglich montieren. Ihr Proﬁ Pack 425 ist dafür bereits vorbereitet.

Umbausatz Proﬁ Pack: Bestell-Nummer 1.531.200.000 Nass-/Trockensauger: Bestell-Nummer 1.531.200.030

http://www.monomachines.com/

Page 5

04/2013 Proﬁ Pack 425 5

deutsch

Schalten Sie die Maschine aus und ziehen Sie den Netzstecker. Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

7 Reinigung

9 Technische Daten

Rastermaß 5 x 100 mm Schnittleistung 2 - 3 Lagen Arbeitsgeschwindigkeit 12 m/min Arbeitsbreite 425 mm Einlasshöhe 20 mm Anschluss 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Absicherung 16 A 20 A Motorleistung max. 4 kW Umgebungsbedingungen für Trans-

port, Lagerung und Betrieb: Temperatur relative Luftfeuchte Höhe über NN

-10 °C bis +40 °C

max. 90 %, nicht kondensierend

max. 2.000 m

Geräuschemission (Leerlauf / Last)

64 - 65 dB(A)

67 - 68 dB(A)

Maße B x T x H (mm) 700 x 480 x 970 Gewicht 171 kg Anschlussdurchmesser für Saug-

schlauch

50 mm

Am Ende der Lebensdauer ist die Maschine umweltgerecht zu entsorgen. Dabei sind die dann gültigen Vorschriften zu beachten. Da die Gesetzeslage ständigen Ver-

änderungen unterworfen ist, bitten wir Sie, sich zum gegebenen Zeitpunkt mit Ihrer kommunalen Verwaltung in Verbindung zu setzen. Auch die Firma HSM als Hersteller berät Sie gern zur Entsorgung Ihrer Altmaschine.

8 Entsorgung / Recycling

http://www.monomachines.com/

Page 6

6 Proﬁ Pack 425 04/2013

deutsch

EG-Konformitätserklärung

Der Hersteller HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany erklärt hiermit, dass die nachstehend bezeichnete Maschine

HSM Proﬁ Pack 425

aufgrund ihrer Konzeption und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der nachfolgend aufgeführten EGRichtlinien entspricht:

Maschinenrichtlinie 2006 / 42 / EG EMV-Richtlinie 2004 / 108 / EG

Angewendete Normen und technische Speziﬁ kationen:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Bevollmächtigter für die Zusammenstellung der technischen Unterlagen:

Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 10.01.2012

Rolf Gasteier - Technischer Leiter

http://www.monomachines.com/

Page 7

04/2013 Proﬁ Pack 425 7

english

Service work may only be carried out by HSM Customer Service or by the service technicians of our contractual partners.

• Take care that the mains plug can be

reached easily.

• Before plugging in the mains plug, check

that the the voltage and frequency of your mains supply are in accordance with the speciﬁ cations on the type plate.

• Make sure no liquid is spilled on or in the

device.

• The device must not be set up near a

heating element or another source of warmth.

• The ventilation slots must not be blocked

or covered and there must be at least 5 cm space between the device and any wall or furniture.

The Proﬁ Pack 425 is intended exclusively for the manufacture of packing cushions from cardboard packaging.

We provide a one year warranty for the machine. The warranty period is 6 months when used in multiple shifts. This warranty excludes wear, damage due to improper handling, natural depreciation, and actions taken by third parties.

Read the operating instructions before switching on the document shredder. Save these instructions for later use. Follow all warnings and instructions marked on the product!

Risk of injury!

Do not reach into the paper feed slot.

Risk of injury from being pulled in!

Keep long hair, loose articles of clothing, ties, scarves, jewellery, etc. away from feed opening. Material with the tendency to form loops, e.g. tapes, strapping material, etc. must not be processed.

Keep product out of the reach of children. The Proﬁ Pack 425 should be operated only with an operator in attendance.

If there is damage or the device is not functioning properly, switch it off, pull out the plug from the mains and call customer service.

1 Proper use, warranty

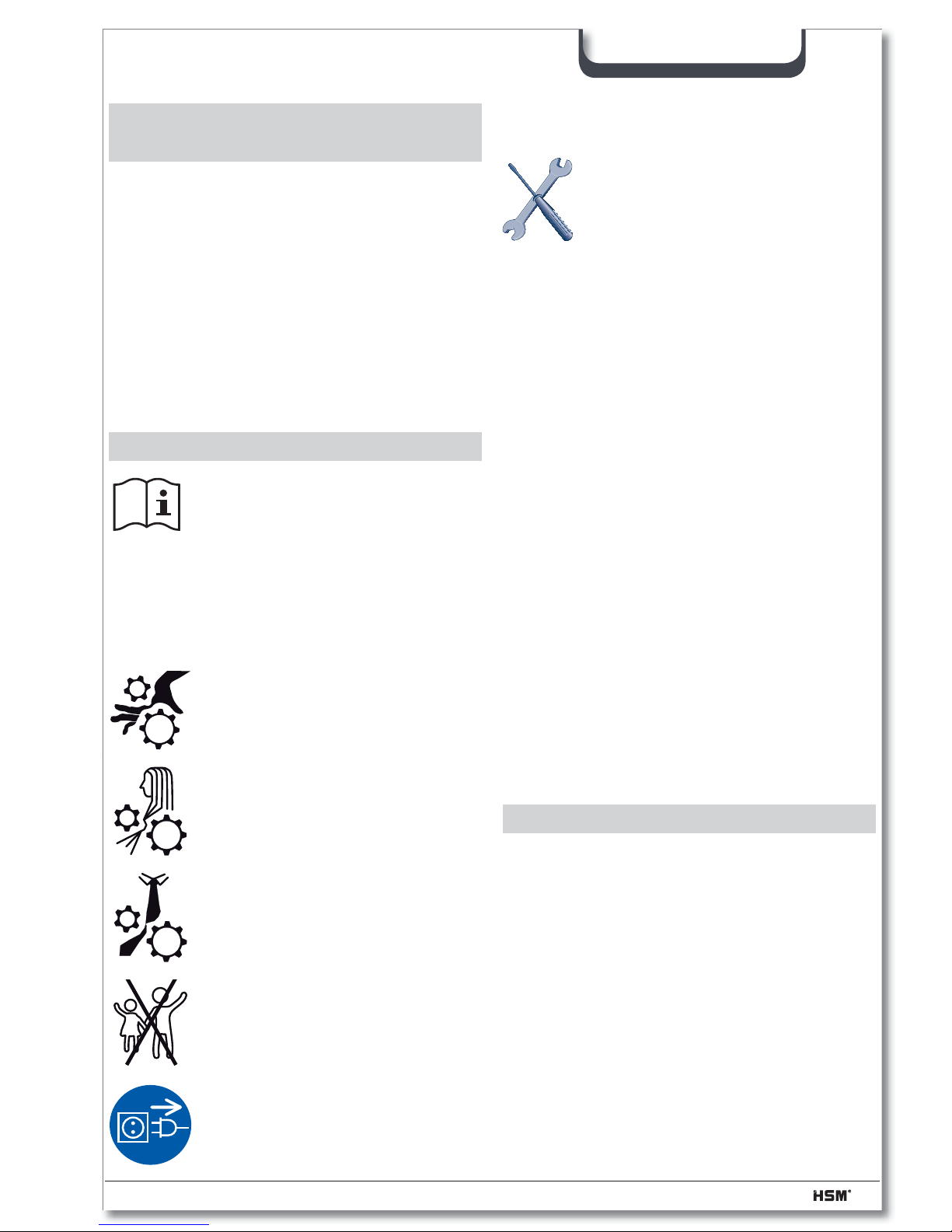

2 Safety instructions

Translation of the original operating instructions

• Transportation equipment (e.g. pallet

trucks) must be suitable for a machine weight of 170 kg.

• When moving the machine, note that it

may topple over.

• The machine may only be placed in dry

rooms on a hard, level ﬂ oor – not on car- pets. The ﬂ oor load on each roller is ap- proximately 45 kg.

• Observe the instructions for unpacking.

3 Transportation, installation

http://www.monomachines.com/

Page 8

8 Proﬁ Pack 425 04/2013

english

• To remove material when there`s a fault, set the main switch to position “R”.  Cutting unit moves backwards.

For all other malfunctions, check whether the motor was overloaded before contacting our customer service. Let the device cool down for approx. 15 – 20 mins. before using it again.

6 Fault elimination

Switching on

• Set main switch to position „I“. Cutting unit starts.

Feeding cardboard boxes

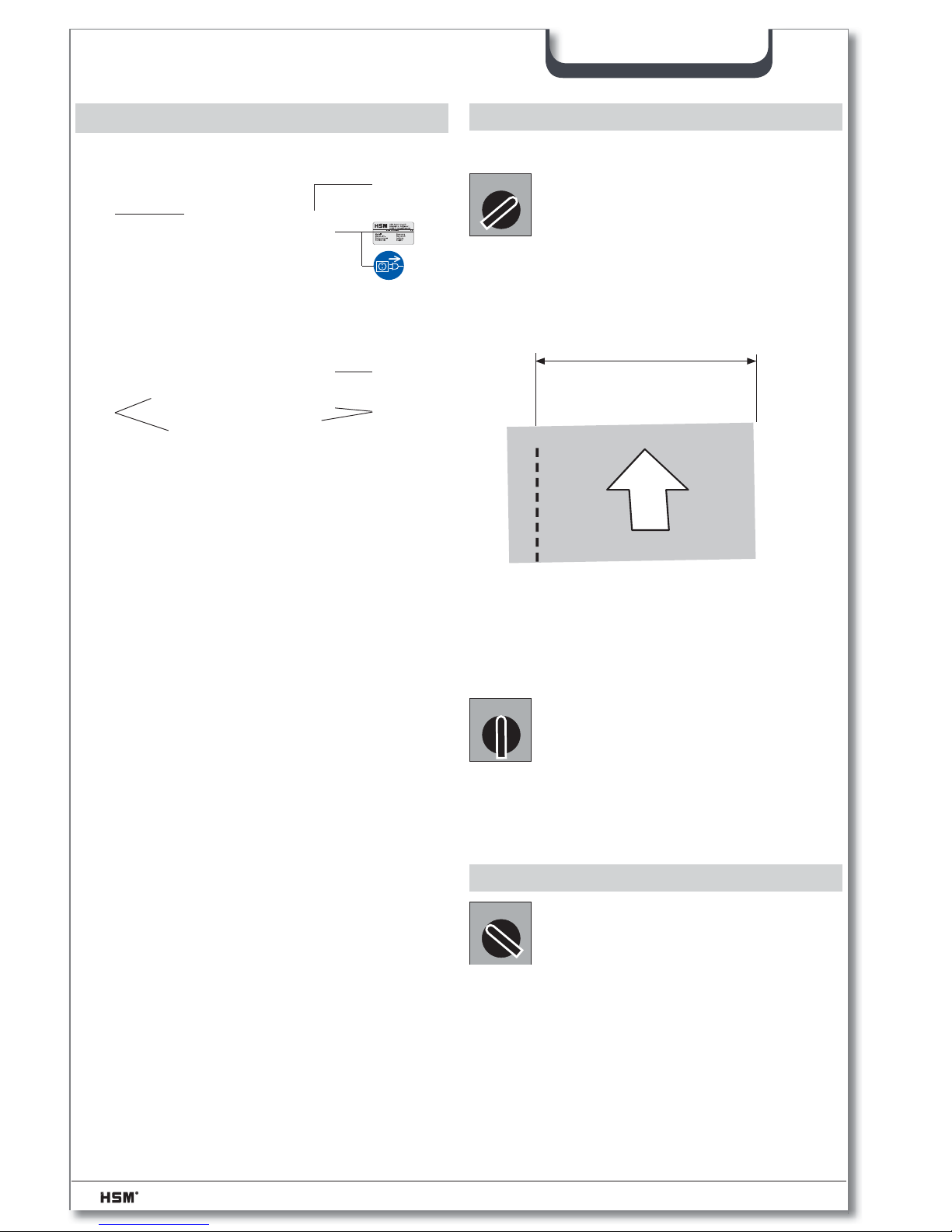

5 Operation

•

Cardboard boxes are processed up to a width of 425 mm.

• Wider cardboard is automatically cut.

Switching off

• Set main switch to position „0“.  Cutting unit stops.

425 mm



4 Overview

1 Feed opening 2 Main switch 3 Caution label 4 Roller 5 Connection for suction device

Note:

The HSM Proﬁ Pack 425 can also be supplied with a built-in suction device. Using a suction device (industrial vacuum cleaner with a connection diameter of 50 mm) you can extract dust while processing the cardboard. If your device does not have this apparatus, you can ﬁ t the components later when needed. Your Proﬁ Pack 425 is already ready for this.

Proﬁ Pack conversion kit: Order number 1.531.200.000 Wet/dry suction: Order number 1.531.200.030

http://www.monomachines.com/

Page 9

04/2013 Proﬁ Pack 425 9

english

Switch off the shredder and pull out the mains plug. When cleaning only use a soft cloth and a mild soap-water solution. However, no water must enter the equipment.

7 Cleaning

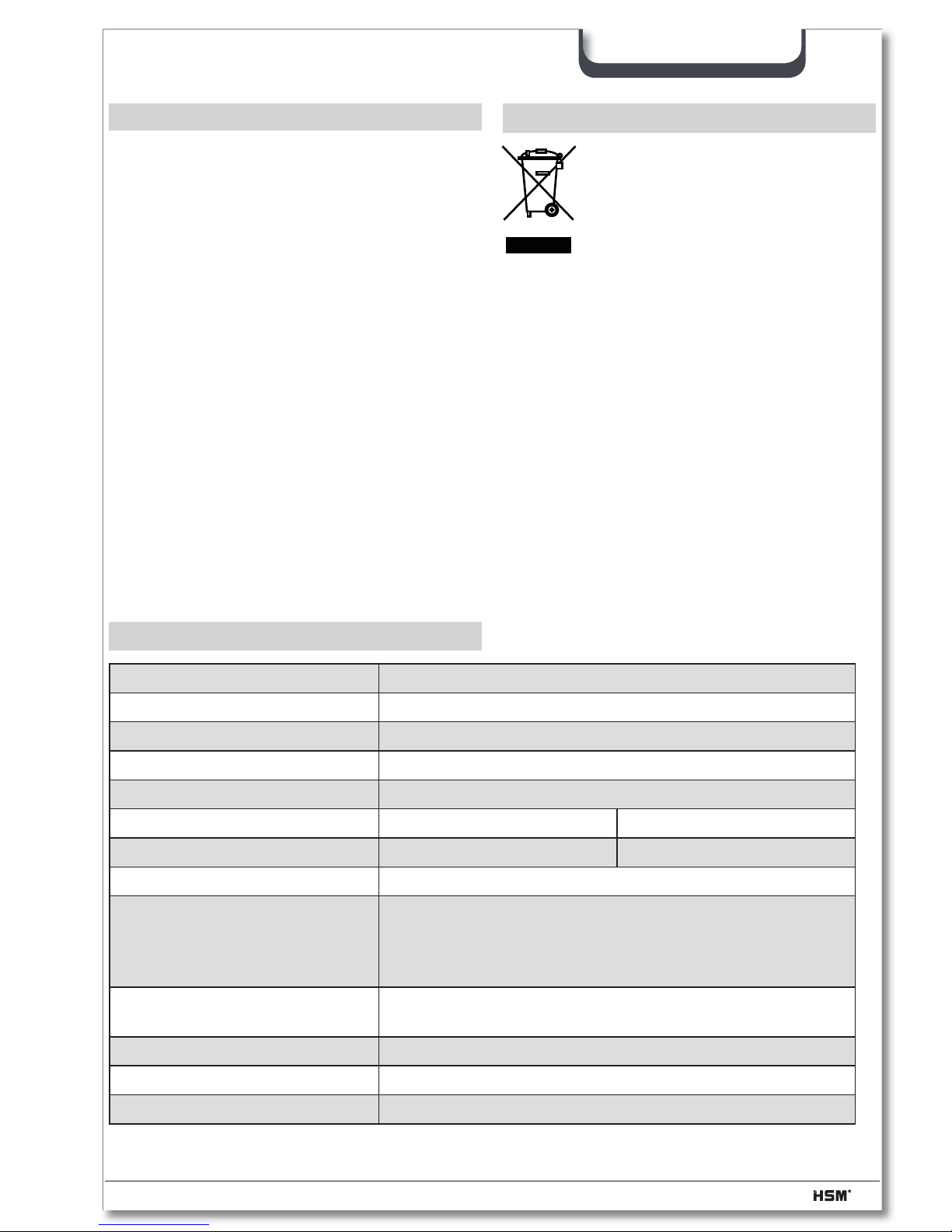

9 Technical data

Grid dimension

5 x 100 mm

Cutting capacity

2 - 3 layers

Working speed

12 m/min

Loading width

425 mm

Inlet height

20 mm

Voltage

3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Fuse rate 16 A 20 A Motor power max. 4 kW

Ambient conditions in operation: Temperature Relative humidity Height above sea-level (MSL)

-10 °C to +40 °C

max. 90 %, without condensation

max. 2,000 m

Noise level (idle/ load)

64 - 65 dB(A) 67 - 68 dB(A)

Dimensions W x D x H (mm)

700 x 480 x 970

Weight

171 kg

Connection diameter for suction hose

50 mm

Dispose of the machine in an environmentally sound way at the end of its service life. Observe the current regulations when doing this. As legislation is subject to

ongoing changes, we request that you contact your local authorities at the appropriate time. As the manufacturer, HSM would be glad to advise you on the disposal of your old machine.

8 Disposal / Recycling

http://www.monomachines.com/

Page 10

10 Proﬁ Pack 425 04/2013

english

EC Declaration of Conformity

The manufacturer HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany hereby declares that the machine, referred to here as HSM Proﬁ Pack 425 corresponds to the health and safety requirements of the following EC directives listed below due to its conception and design of the version in which it was put into circulation by us:

Machinery directive 2006 / 42 / EEC EMC directive 2004 / 108 / EC

Applied standards and technical speciﬁ cations:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Authorised representative for the compilation of technical documentation:

Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 10.01.2012

Rolf Gasteier - Technical Manager

http://www.monomachines.com/

Page 11

04/2013 Proﬁ Pack 425 11

français

En cas d‘endommagement ou d‘anomalies de fonctionnement, éteindre l‘appareil, débrancher la prise secteur et contacter le service aprés-vente.

Les travaux d‘entretien ne peuvent être réalisés que par le service après-vente HSM et les techniciens de maintenance de nos partenaires contractuels.

•

Vériﬁ er que la prise secteur est facile d‘accès.

• Vériﬁ er avant de brancher la prise sec-

teur que la tension et la fréquence de votre réseau électrique correspondent bien aux données ﬁ gurant sur la plaque signalétique.

• Eviter que l´appareil n´entre en contact

avec des liquides.

• L‘appareil ne doit pas être placé à côté

d‘un

radiateur ou de toute autre source de

chaleur.

• Veillez à ce que les fentes d’aération ne

soient pas obstruées et à ce que l’appareil se trouve à au moins 5 cm du mur ou des meubles avoisinants.

Proﬁ Pack 425 est destiné exclusivement à la fabrication de coussins protecteurs d‘emballage en cartonnage.

Nos conditions générales de vente s’appliquent. Le destructeur de documents est garanti un an. Dans le cas d’une utilisation en mode multicouche, la période de garantie est de 6 mois. L’usure ou les dommages causés par toute manipulation impropre, l’usure naturelle ou encore les interventions d’un tiers ne sont pas couverts par la garantie.

Lire toutes les instructions avant la mise en service du Proﬁ Pack 425, conserver les instructions pour une utilisation ultérieure. Tenir compte de toutes les recommendations de sécurité se trouvant sur l‘appareil.

Risque de blessure !

Ne jamais passer la main dans la fente d‘alimentation.

Risque de blessure par attraction !

Ne pas approcher l´ouverture d´insertion avec des cheveux longs, vêtements larges, cravatte, écharpe, bracelet, collier etc. Ne pas essayer de redresser des objets ayant tendance à s´entortiller, bandes, matériel de ligaturage etc.

Installer Proﬁ Pack 425 hors de portée des enfants. Ne pas laisser fonctionner cet appareil sans surveillance.

1 Dispositifs d´utilisation,

garantie

2 Recommandations de sécurité

Traduction de la notice d‘utilisation originale

• Les moyens de transport (tire-palette,

etc.) doivent être dimensionnés pour le poids de la machine de 170 kg.

• Pendant le transport, tenez compte de la

hauteur du centre de gravité de la machine !

• La machine doit être installée dans une

pièce sèche sur un sol dur et plat (pas de moquette !). La charge au sol est d’environ 45 kg à chaque roulette.

• Respectez les instructions de déballage.

3 Transport, installation

http://www.monomachines.com/

Page 12

12 Proﬁ Pack 425 04/2013

français

• Pour retirer des matériaux lors de pannes, mettre le commutateur principal sur la position «R».  L‘unité de coupe rétrograde.

Concernant les pannes de natures différentes, vériﬁ er avant de contacter notre ser- vice après-vente si le moteur a été surchargé. Laissez refroidir la machine pendant 15 à 20 minutes avant de la mettre à nouveau en service.

6 Dépannage

Mise en marche

• Mettre le commutateur principal sur la position «I»



L‘unité de coupe se met en

marche.

Alimentation en carton

5 Fonctionnement

• Les cartonnages traités ont une largeur max. de 425 mm.

• Un carton plus large est découpé automatiquement.

Mise hors-circuit

• Mettre le commutateur principal sur la position «0».  L‘unité de coupe s‘arrête.

425 mm



4 Vue d‘ensemble

1 Fente d‘alimentation 2 Commutateur principal 3 Autocollant avertisseur 4 Fourche ﬁ xe 5 Raccord pour aspirateur

Remarque :

L’appareil Proﬁ Pack 425 de la société HSM est également disponible avec un dispositif d’aspiration intégré. Vous pouvez éliminer la poussière résultant de l’usinage de cartons à l’aide d’un aspirateur (aspirateur industriel avec un diamètre de raccordement de 50 mm). Si votre appareil ne possède pas ce dispositif, vous pouvez l’en équiper. Votre Proﬁ Pack 425 est conçu pour vous offrir cette possibilité.

Kit d’équipement complémentaire du Proﬁ Pack :

N° de commande 1.531.200.000 Appareil d’aspiration humide/ à sec: N° de commande 1.531.200.030

http://www.monomachines.com/

Page 13

04/2013 Proﬁ Pack 425 13

français

Mettre le destructeur de documents à l’arrêt, débrancher la prise secteur. Ne nettoyer l’appareil qu’au moyen d’un chiffon doux et d’eau savonneuse non corrosive. Veiller à ce que l‘eau ne pénètre pas dans l‘appareil.

7 Entretien

9 Caractéristiques techniques

Dimensions modulaires

5 x 100 mm

Vitesse de coupe

2 - 3 positions

Vitesse de travail

12 m/min

Largeur de travail

425 mm

Hauteur de l‘admission

20 mm

Alimentation électrique

3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Protection par fusibles 16 A 20 A Puissance du moteur max. 4 kW

Conditions ambiantes d’utilisation : Température Humidité relative de l’air Hauteur au-dessus NN

-10 °C à +40 °C

max. 90 %, sans condensation

max. 2 000 m

Niveau sonore (à vide/ en charge)

64 - 65 dB(A) 67 - 68 dB(A)

Dimensions L x P x H (mm)

700 x 480 x 970

Poids

171 kg

Diamètre de raccordement pour le tuyau d’aspiration

50 mm

Lorsqu’elle n’est plus utilisée, la machine doit être éliminée dans le respect de l’environnement. Pour ce faire, vous devez tenir compte des directives en vigueur. Comme

les réglementations sont soumises à de constantes modiﬁ cations, nous vous prions de bien vouloir contacter l’administration de votre commune le moment venu. La société HSM, en tant que fabricant, se tient à votre disposition pour vous fournir des conseils concernant l’élimination de votre machine usagée.

8 Traitement des déchets / recy-

clage

http://www.monomachines.com/

Page 14

14 Proﬁ Pack 425 04/2013

français

Déclaration de conformité CE

Le fabricant HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany déclare par la présente que la machine ci-dessous désignée par HSM Proﬁ Pack 425 répond, de par la conception et la structure du modèle commercialisé par nous, aux exigences essentielles de sécurité et de santé des directives CE ci-dessous :

Directive 2006 / 42 / CE relative aux machines Directive CEM 2004 / 108 / CE

Normes appliquées et spéciﬁ cations techniques :

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Responsable de la composition du dossier technique :

Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 10.01.2012 Rolf Gasteier - Directeur Technique

http://www.monomachines.com/

Page 15

04/2013 Proﬁ Pack 425 15

italiano

pulizia ed estrarre la spina di alimentazione.

I lavori di assistenza devono essere eseguiti dal servizio di assistenza clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati.

• Fare in modo che la spina sia facilmente

accessibile.

•

Controllare prima dell‘introduzione della spina che la tensione e la frequenza della rete corrispondano alle indicazioni sulla targhetta

• Evitare che liquidi penetrino nell’apparec-

chio.

• L’apparecchio non deve essere installato

in prossimità di un elemento riscaldante o di un‘altra fonte di calore.

• Le feritoie di ventilazione non devono

essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.

Il Proﬁ Pack 425 è ideato esclusivamente per la produzione di imbottiture per imballaggi in cartone.

Proﬁ Pack 425 è coperto da garanzia per 1 anno, in caso di funzionamento a più turni, 6 mesi. L’usura, danni derivanti da un trattamento non corretto, il naturale logoramento o interventi da parti di terzi non sono coperti da garanzia.

Prima della messa in funzione dell’apparecchio, leggere il manuale d’uso e conservarlo per un eventuale uso successivo. Prestare attenzione a tutte le avvertenze di sicurezza applicate su Proﬁ Pack 425.

Pericolo di lesioni.

Non intervenire mai nella fessura dell’apertura di alimentazione.

Pericolo di lesioni dovuto a trascinamento.

Non indossare indumenti ampi, cravatte, sciarpe, collane e braccialetti, né tenere i capelli lunghi sciolti nei pressi dell’apertura di alimentazione. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde e ﬁ lm in plastica morbidi.

Collocare Proﬁ Pack lontano dalla portata dei bambini. Fare funzionare l’apparecchio solo in presenza di personale di servizio.

Spegnere Proﬁ Pack se dan- neggiato, o se non funziona correttamente, nonché in caso di cambio di posto o durante la

1 Uso conforme alla destina-

zione, garanzia

2 Avvertenze per la sicurezza

Traduzione delle istruzioni per l'uso originali

• I mezzi per il trasporto (ad es. carrello

elevatore) devono essere dimensionati secondo il peso della macchina di 170 kg.

• Durante il trasporto prestare attenzione

al fatto che il baricentro della macchina è alto.

• Installare la macchina solo in locali

asciutti e su pavimenti solidi e piani (non su moquette!). Il carico al suolo è di ca. 45 kg per rotella.

• Prestare attenzione alle istruzioni relative

al disimballaggio.

3 Trasporto, installazione

http://www.monomachines.com/

Page 16

16 Proﬁ Pack 425 04/2013

italiano

• Per il trasferimento del materiale, in caso di disturbi, ruotare l’interruttore principale nella posizione “R”.  L’utensile da taglio scorre all’indietro.

Nel caso di altri disturbi, prima di informare il nostro Servizio di Assistenza Clienti, controllare che il motore non sia stato sovraccaricato. Prima di una nuova messa in funzione fare raffreddare la macchina per ca. 15 – 20 min.

6 Eliminazione dei disturbi

Accensione

•

Ruotare l’interruttore principale in posizione “I“. L’utensile da taglio si avvia.

Alimentazione del cartone

5 Comando

• Il cartone viene lavorato su una larghezza massima di 425 mm.

• Il cartone più largo viene automaticamente tagliato.

Spegnimento

•

Ruotare l’interruttore principale in posizione “0”.  L’utensile da taglio si blocca.

425 mm



4 Panoramica

1 Apertura di alimentazione 2 Interruttore principale 3 Etichetta di avviso 4 Rotelle 5 Collegamento per apparecchio di

aspirazione

Nota:

Proﬁ Pack 425 di HSM è disponibile anche con dispositivo di aspirazione integrato Con un apparecchio di aspirazione (aspirapolvere industriale con diametro di collegamento di 50 mm) è possibile eliminare la polvere prodotta durante il trattamento del cartone. Se il vostro apparecchio non dispone di questo dispositivo, se necessario, è possibile montare i pezzi anche in un secondo momento. Proﬁ Pack 425 è già predisposto a tal ﬁ ne.

Kit di modiﬁ ca Proﬁ Pack: N. ordine

1.531.200.000 Aspiratore per polveri e liquidi: N. ordine

1.531.200.030

http://www.monomachines.com/

Page 17

04/2013 Proﬁ Pack 425 17

italiano

Spegnere il distruggidocumenti ed estrarre la spina di rete. La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell’apparecchio.

7 Pulizia

9 Dati tecnici

Dimensione modulare 5 x 100 mm Prestazioni di taglio 2 - 3 strati Velocità di lavoro 12 m/min Larghezza di lavoro 425 mm Altezza di alimentazione 20 mm Allacciamento 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Protezione 16 A 20 A Potenza motore max. 4 kW Condizioni ambientali in funziona-

mento: temperatura umidità dell’aria relativa Altezza sopra il l.d.m

da -10 °C a +40 °C

max 90 %, senza condensa

max 2000 m

Livello di rumorosità (Corsa a vuoto/ Carico)

64 - 65 dB(A)

67 - 68 dB(A) Dimensioni L x P x A (mm) 700 x 480 x 970 Peso 171 kg Diametro di collegamento per tubo di

aspirazione

50 mm

Al termine della propria durata la macchina deve essere smaltita nel rispetto dell’ambiente. In tal caso devono essere rispettate le prescrizioni in vigore. Poiché la

normativa in merito è soggetta a continue modiﬁ che si prega di mettersi in contatto a tempo debito con la propria amministrazione comunale. Anche la ditta HSM, in qualità di produttore, vi offre volentieri la propria consulenza in fase di smaltimento della vostra vecchia macchina.

8 Smaltimento / Riciclaggio

http://www.monomachines.com/

Page 18

18 Proﬁ Pack 425 04/2013

italiano

Dichiarazione di conformità CE

Il produttore HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany con la presente dichiara che la macchina menzionata in alto HSM Proﬁ Pack 425 sulla base della sua concezione e struttura nella versione messa sul mercato dalla nostra ditta soddisfa i requisiti di sicurezza e sulla salute delle direttive CE elencate qui di seguito:

Direttiva macchine 2006 / 42 / CE Direttiva sulla compatibilità elettromagnetica 2004 / 108 / CE

Norme applicate e speciﬁ che tecniche:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Delegato per la stesura della documentazione tecnica: Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 10.01.2012 Rolf Gasteier - Direttore tecnico

http://www.monomachines.com/

Page 19

04/2013 Proﬁ Pack 425 19

español

Si se produjera una avería o no funcionara correctamente, desconecte el aparato, extraiga el enchufe de la red y llame al servicio de asistencia al cliente.

Los trabajos de servicio sólo deberán realizarse por el servicio postventa de HSM y por los técnicos de servicio de nuestros socios.

• Asegúrese de que el enchufe de red sea

fácilmente accesible.

• Antes de enchufar la clavija a la red, ase-

gúrese de que la tensión y frecuencia de su red eléctrica coinciden con los datos de la placa de tipo.

• Evite que el aparato sea alcanzado por

líquidos.

• No se debe colocar el aparato cerca de

un cuerpo calefactor o en las proximidades de otra fuente de calor.

• Las ranuras de ventilación no deben es-

tar cubiertas y tienen que tener una distancia de mín. 5 cm hacia la pared o los muebles.

El Proﬁ Pack 425 está exclusivamente con- cebido para la fabricación de acolchados de cartón para embalaje.

Para la destructora de documentos otorgamos una garantía de un año. En el caso de servicio en varios turnos, el período de garantía será de 6 meses. La garantía no se responsabiliza del desgaste, daños ocasionados por un manejo inapropiado, desgaste natural o utilización por parte de terceras personas.

Leer todas las instrucciones antes de poner en servicio la Proﬁ Pack 425. Guardar las ins- trucciones para un uso posterior. Observar todas las indicaciones de seguridad montadas en el aparato.

¡Peligro de sufrir lesiones!

No introduzca nunca las manos en el oriﬁ cio de la abertura de alimentación.

¡Peligro de sufrir lesiones por quedarse enganchado en la máquina!

No poner cabellos largos, ropa holgada, corbatas, bufandas, cadenas y pulseras etc. al alcance del oriﬁ cio para la alimentación de papel. El material a procesar que tienda a la formación de bucles, p. ej. cintas, ataduras etc. no puede ser procesado.

Emplazar el aparato fuera del alcance de los niños. No está permitido realizar reparaciones por cuenta propia.

1 Uso conforme al previsto,

garantía

2 Indicaciones de seguridad

Traducción de las instrucciones de servicio originales

• Los medios de transporte (por ejemplo,

carro elevador) deben ser adecuados para el peso de la máquina de 170 kg.

• Al realizar el transporte se ha de tener en

cuenta el alto centro de gravedad de la máquina.

• La máquina solo se puede instalar en un

local seco y sobre un suelo ﬁ rme y plano (¡no sobre suelo alfombrado!). La carga que se aplica sobre el suelo es de aprox. 45 kg por rueda.

• Siga las instrucciones de desembalaje.

3 Transporte, instalación

http://www.monomachines.com/

Page 20

20 Proﬁ Pack 425 04/2013

español

• Para extraer el material cuando se produzcan fallos, poner el interruptor en “R”.  El mecanismo de corte marcha hacia atrás.

En caso de otros fallos, asegúrese de no haber sobrecargado el motor antes de informar a nuestro servicio postventa. Antes de poner nuevamente en funcionamiento la máquina, deje que se enfríe entre 15 y 20 minutos.

6 Eliminación de fallos

Conectar

• Poner el interruptor en “I”.



El mecanismo de corte se pone

en marcha.

Agregar cartones

5 Manejo

• Los cartones se procesan con una anchura máxima de 425 mm.

• Los cartones más anchos se recortan automáticamente.

Desconectar de la red

• Poner el interruptor en “0”.  El mecanismo de corte se para.

425 mm



4 Vista general

1 Abertura de alimentación 2 Interruptor de la red 3 Adhesivo avisador 4 Rollo de caballete 5 Conexión para aspirador

Nota:

El HSM Proﬁ Pack 425 se puede suministrar también con un dispositivo de aspiración integrado. Con ayuda de un aspirador (aspirador industrial con un diámetro de conexión de 50 mm) podrá recoger el polvo que se produzca durante el procesamiento del cartón Si su aparato no dispone de este dispositivo, podrá montar los componentes posteriormente cuando lo necesite. Su Proﬁ Pack 425 viene ya preparado para ello.

Equipo para la remodelación del Proﬁ Pack: Número de pedido 1.531.200.000 Aspirador de seco/mojado: Número de pedido 1.531.200.030

http://www.monomachines.com/

Page 21

04/2013 Proﬁ Pack 425 21

español

Apague la destructora de documentos y extraiga el enchufe. Para proceder a la limpieza sólo se puede utilizar un paño suave y agua jabonosa suave. No debe entrar nada de agua en la máquina.

7 Limpieza

9 Datos técnicos

Dimensión modular 5 x 100 mm Capacidad de corte 2 - 3 capas Velocidad de trabajo 12 m/min Anchura de trabajo 425 mm Altura de entrada 20 mm Conexión 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Fusible 16 A 20 A Potencia del motor max. 4 kW Condiciones ambientales durante el

funcionamiento: Temperatura Humedad relativa del aire Altura sobre el nivel del mar

de -10 °C a +40 °C

máx. 90 %, sin condensación

máx. 2.000 m

Nivel acústico (en vacío/con carga)

64 - 65 dB(A) 67 - 68 dB(A)

Dimensiones Anch. x Prof. x Alt. (mm)

700 x 480 x 970 Peso 171 kg Diámetro de conexión para la man-

guera de aspiración

50 mm

Cuando ﬁ nalice la vida útil de la máquina, su eliminación se habrá de gestionar de forma respetuosa con el medio ambiente. Para ello se han de tener en cuenta todas

las normativas vigentes. Dado que la legislación al respecto cambia constantemente, le rogamos se ponga en contacto con las autoridades locales cuando llegue el momento. También la empresa HSM, en su calidad de fabricante, le asesorará gustosamente al respecto.

8 Eliminación / Reciclaje

http://www.monomachines.com/

Page 22

22 Proﬁ Pack 425 04/2013

español

Declaración de conformidad de la CE

Por la presente, el fabricante HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany declara que en su concepción y construcción, el modelo puesto en circulación de la máquina denominada HSM Proﬁ Pack 425 cumple los requisitos básicos de seguridad y salud establecidos en las siguientes directivas de la CE:

Directiva sobre máquinas 2006 / 42 / CE Directiva CEM 2004 / 108 / CE

Normas y especiﬁ caciones técnicas:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Responsable de la elaboración de la documentación técnica:

Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 10.01.2012 Rolf Gasteier - Gerente Técnico

http://www.monomachines.com/

Page 23

04/2013 Proﬁ Pack 425 23

português

Em caso de danos ou funcionamento não adequado, bem como antes da mudança de local, desligue o Proﬁ Pack e re- tire a ﬁ cha eléctrica da tomada.

Os trabalhos de assistência técnica apenas podem ser realizados pela assistência técnica HSM e pelos técnicos de assistência técnica dos nossos parceiros contratuais.

• Tenha atenção para que a ﬁ cha eléctrica

esteja facilmente acessível.

• Antes da introdução da ﬁ cha na tomada,

veriﬁ que se a tensão e a frequência da sua rede eléctrica coincidem com as indicações na chapa de características.

• Evite a penetração de líquidos no Proﬁ -

Pack.

• A máquina não pode ser instalada na

proximidade de um aquecedor ou de outra fonte térmica.

• As fendas de ventilação têm de estar

desobstruídas e, no mínimo, 5 cm afastadas da parede ou dos móveis.

O Proﬁ Pack 425 destina-se exclusivamente para a produção de embalagens almofadadas em cartão.

Concedemos um ano de garantia à máquina. Em caso de utilização em vários turnos, o tempo de garantia é de 6 meses. A garantia não inclui o desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros.

Antes da colocação em funcio-

namento da máquina, leia o manual de instruções, guarde-o para uma futura utilização e transmita-o aos demais utilizadores. Respeite todas as indicações de segurança existentes no Proﬁ Pack.

Perigo de ferimentos!

Não coloque as mãos na fenda para a introdução do papel.

Perigo de ferimentos pela força de tracção do aparelho!

Cabelos compridos, peças soltas de roupa, gravatas, lenços e braceletes nunca devem ser aproximados da fenda de introdução do papel. Não pode ser introduzido na destruidora de documentos nenhum material que forma argolas, por exemplo, ﬁ tas, cordéis, películas de plástico, etc.

Coloque o Proﬁ Pack fora do alcance das crianças. A máquina apenas deverá funcionar na presença de um operador.

1 Utilização adequada, garantia

2 Instruções de segurança

Tradução do manual de instruções original

• O meio de transporte (p. ex. a empilha-

deira) deve ser suﬁ cientemente dimen- sionado para um peso de aparelho de 170 kg.

• Durante o transporte, respeite o centro

de gravidade alto do aparelho.

• O aparelho apenas pode ser instalado

em locais secos sobre solo resistente e plano (sem alcatifa!). A carga sobre o solo é de aprox. 45 kg em cada roda.

• Respeite as instruções de desembala-

mento.

3 Transporte, instalação

http://www.monomachines.com/

Page 24

24 Proﬁ Pack 425 04/2013

português

• Para a remoção de material em caso de falhas, rode o interruptor principal para a posição “R”.  A plataforma do corte anda para trás.

Por favor, em caso de outras avarias, veriﬁ que se o motor sofreu uma sobrecarga antes de entrar em contacto com a assistência técnica. Antes da nova colocação em funcionamento, deixe a máquina arrefecer durante aprox. 15 – 20 minutos.

6 Eliminação de falhas

Ligar

•

Rode o interruptor principal para a posição “I”. A plataforma de corte arranca.

Colocar cartonagem

5 Operação

• As cartonagens são trabalhadas numa largura até 425.

• Os cartões mais largos são descartados automaticamente.

Desligar

• R

ode o interruptor principal para a posição “0”.  A plataforma de corte pára.

425 mm



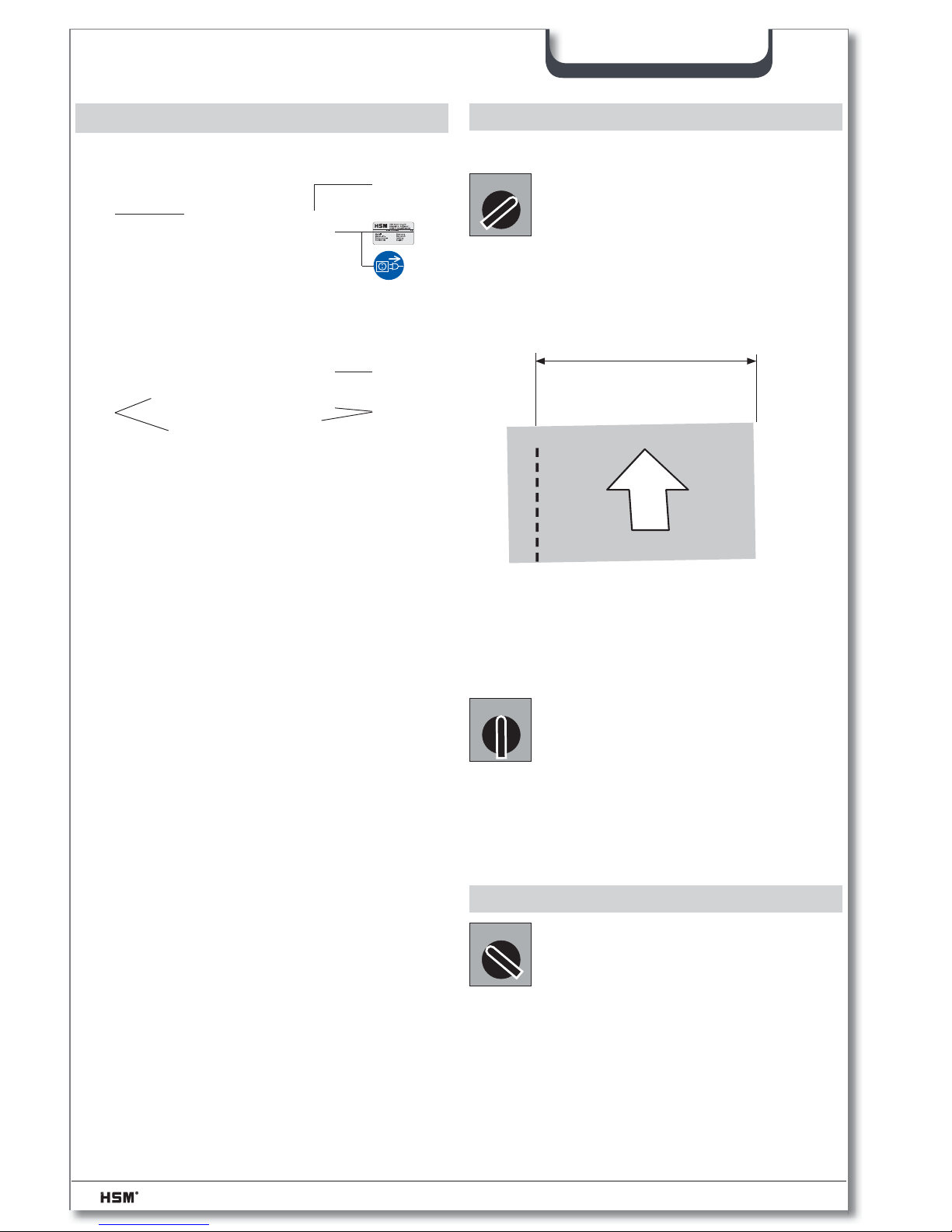

4 Vista geral

1 Fenda para a introdução 2 Interruptor principal 3 Etiqueta de advertência 4 Rolos 5 Pontos de conexão para aparelho de

sucção

Nota:

O HSM Proﬁ Pack 425 também pode ser fornecido com dispositivo de aspiração incorporado. Com um aspirador (aspirador industrial com diâmetro de conexão 50 mm) pode remover poeiras durante o processamento do cartão. Caso o seu equipamento não disponha deste dispositivo pode instalar, em caso de necessidade, estas peças posteriormente. O Proﬁ Pack 425 já está preparado para esse efeito.

Conjunto de peças de alteração Proﬁ Pack: Nº. de pedido 1.531.200.000

Aspirador de líquidos/sólidos: Nº. de pedido 1.531.200.030

http://www.monomachines.com/

Page 25

04/2013 Proﬁ Pack 425 25

português

Desligue a máquina e retire a ﬁ cha eléctrica da tomada. A limpeza só pode ser realizada com um pano macio e uma solução de água com produto de limpeza suave. Durante a limpeza não pode penetrar água no aparelho.

7 Limpeza

9 Dados técnicos

Dimensão de engate 5 x 100 mm Capacidade de corte 2 - 3 posições Velocidade de trabalho 12 m/min Largura de trabalho 425 mm Altura de inserção 20 mm Ligação eléctrica 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Fusível 16 A 20 A Potência do motor máx. 4 kW Condições ambientais durante o

funcionamento: temperatura humidade relativa do ar altura acima do nível do mar

-10 °C a +40 °C

máx. 90 %, sem condensação

máx. 2000 m

Nível de ruídos (Marcha em vazio/ carga)

64 - 65 dB(A)

67 - 68 dB(A)

Dimensões LxPxA (mm) 700 x 480 x 970 Peso 171 kg Diâmetro de conexão para o tubo de

aspiração

50 mm

No ﬁ nal da vida útil o aparelho deve ser eliminado respeitando o meio ambiente. Seguir as indicações aplicáveis. Tendo em consideração que as as leis estão em

constante alteração, recomendamos a consulta das autoridades locais responsáveis. A HSM, na qualidade de fabricante, terá todo o gosto em recomendar procedimentos de eliminação para aparelhos antigos.

8 Eliminação / reciclagem

http://www.monomachines.com/

Page 26

26 Proﬁ Pack 425 04/2013

português

Declaração de Conformidade CE

O fabricante HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany vem por este meio declarar que a máquina descrita seguidamente HSM Proﬁ Pack 425 corresponde, graças à sua concepção e tipo de construção, na versão lançada por nós, aos requisitos básicos de segurança e saúde das seguintes directivas UE apresentadas:

Directiva sobre máquinas 2006 / 42 / CE Directiva CEM 2004 / 108 / CE

Normas e especiﬁ cações técnicas utilizadas:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Responsável pela compilação da documentação técnica: Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 10.01.2012 Rolf Gasteier - Director técnico

http://www.monomachines.com/

Page 27

04/2013 Proﬁ Pack 425 27

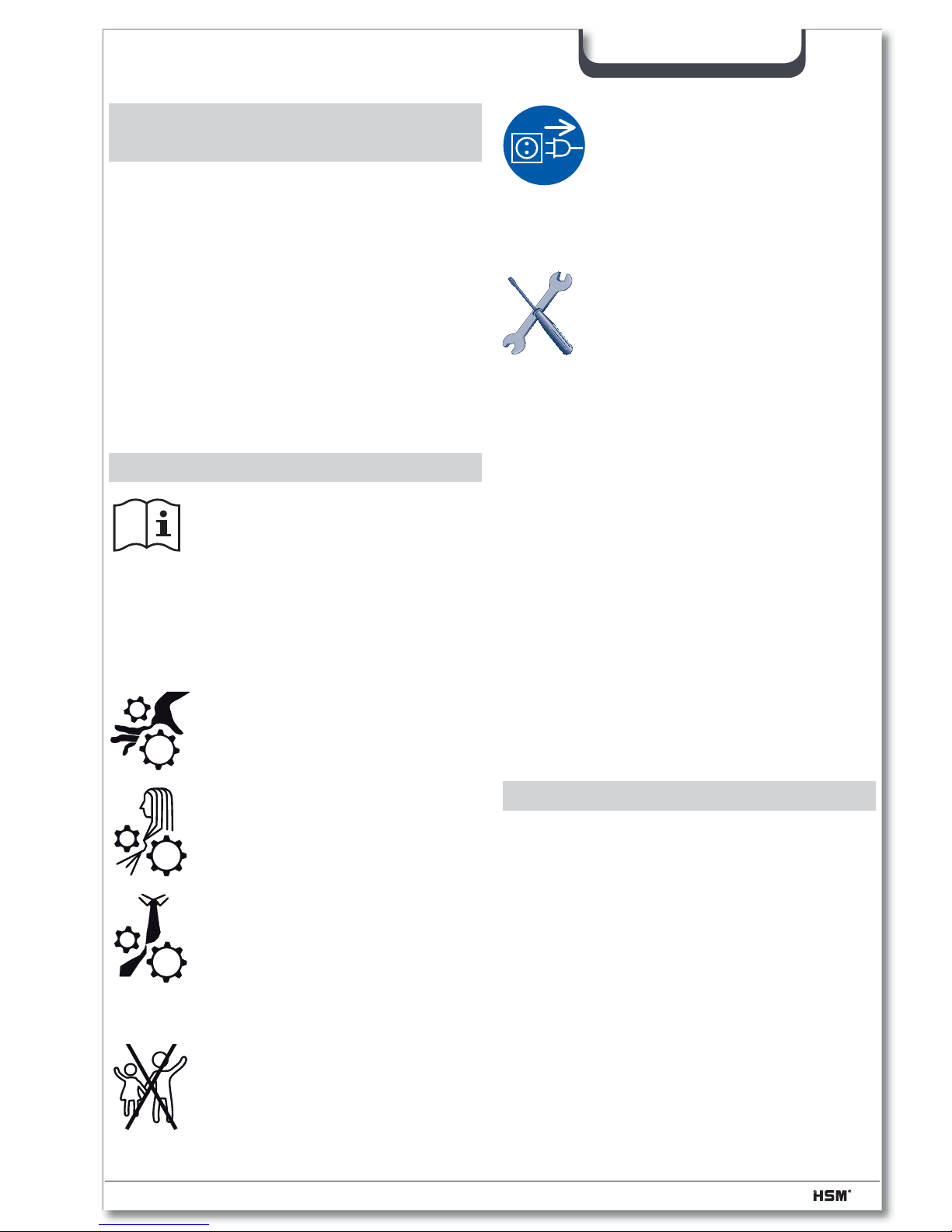

nederlands

Servicewerkzaamheden mogen alleen door de HSM-klantenservice en servicetechnici van onze dealers worden uitgevoerd.

• Zorg ervoor dat de netstekker makkelijk

bereikbaar is.

• Controleer voor het insteken van de net-

stekker of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenstemmen.

• Zorg ervoor dat geen vloeistof op het ap-

paraat terecht kan komen.

• Het toestel mag niet in de buurt van

een verwarmingselement of een andere warmtebron opgesteld worden.

• De ventilatiesleuven moeten vrij zijn en

er moet een afstand van min. 5 cm tot de wand en tot meubels in acht worden genomen.

De Proﬁ Pack 425 is uitsluitend bestemd voor het produceren van verpakkingskarton.

Op de machine geven we een jaar garantie. Bij gebruik door meerdere ploegen bedraagt de garantieperiode 6 maanden. Slijtage en schade door ondeskundige behandeling, natuurlijke slijtage resp. ingrepen door derden vallen niet onder de garantie.

Voordat de Proﬁ Pack 425 in werking wordt gesteld alle handleidingen lezen. Bewaar de handleidingen voor later gebruik. Alle op de het toestel aangebrachte veiligheidsadviezen in acht nemen.

Gevaar voor verwondingen.

Nooit in de gleuf van de toevoeropening grijpen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de toevoeropening houden. Te verwerken materiaal dat zich om het snijwerk kan winden, zoals bijv. banden, touwtjes etc. niet toevoeren.

Het toestel niet door kinderen laten bedienen. De Proﬁ Pack 425 alleen in aanwezigheid van een operator laten lopen.

In het geval van schade of als het toestel niet goed functioneert, het toestel uitschakelen, de stekker uit het stopcontact trekken en de klantenservice op de hoogte brengen.

1 Correct gebruik, garantie

2 Veiligheidsadviezen

Vertaling van de oorspronkelijke gebruiksaanwijzing

• Transportmiddelen (bijv. hefwagens)

moeten berekend zijn op het machinegewicht van 170 kg.

• Neem bij het transport het hoge zwaarte-

punt van de machine in acht.

• De machine mag alleen in droge ruimtes

op een stevige, vlakke ondergrond (geen tapijtvloer!) worden opgesteld. De vloerbelasting bedraagt bij elk wiel ca. 45 kg.

• Neem de uitpakhandleiding in acht.

3 Transport, opstelling

http://www.monomachines.com/

Page 28

28 Proﬁ Pack 425 04/2013

nederlands

•

Voor het uitnemen van materiaal bij storingen netschakelaar op „R” zetten

 Snijwerk loopt achteruit.

Controleer bij andere storingen of de motor overbelast is vooraleer u contact opneemt met onze klantendienst. Laat de machine voor de nieuwe ingebruikname ca. 15 – 20 min. afkoelen.

6 Verhelpen van storingen

Inschakelen

• Netschakelaar op „I” zetten

Snijwerk wordt opgestart.

Karton toevoeren

5 Bediening

• Karton wordt tot een breedte van 425 mm verwerkt.

•

Breder karton wordt automatisch afgesneden.

Uitschakelen

• Netschakelaar op „0” zetten.  Snijwerk stopt.

425 mm



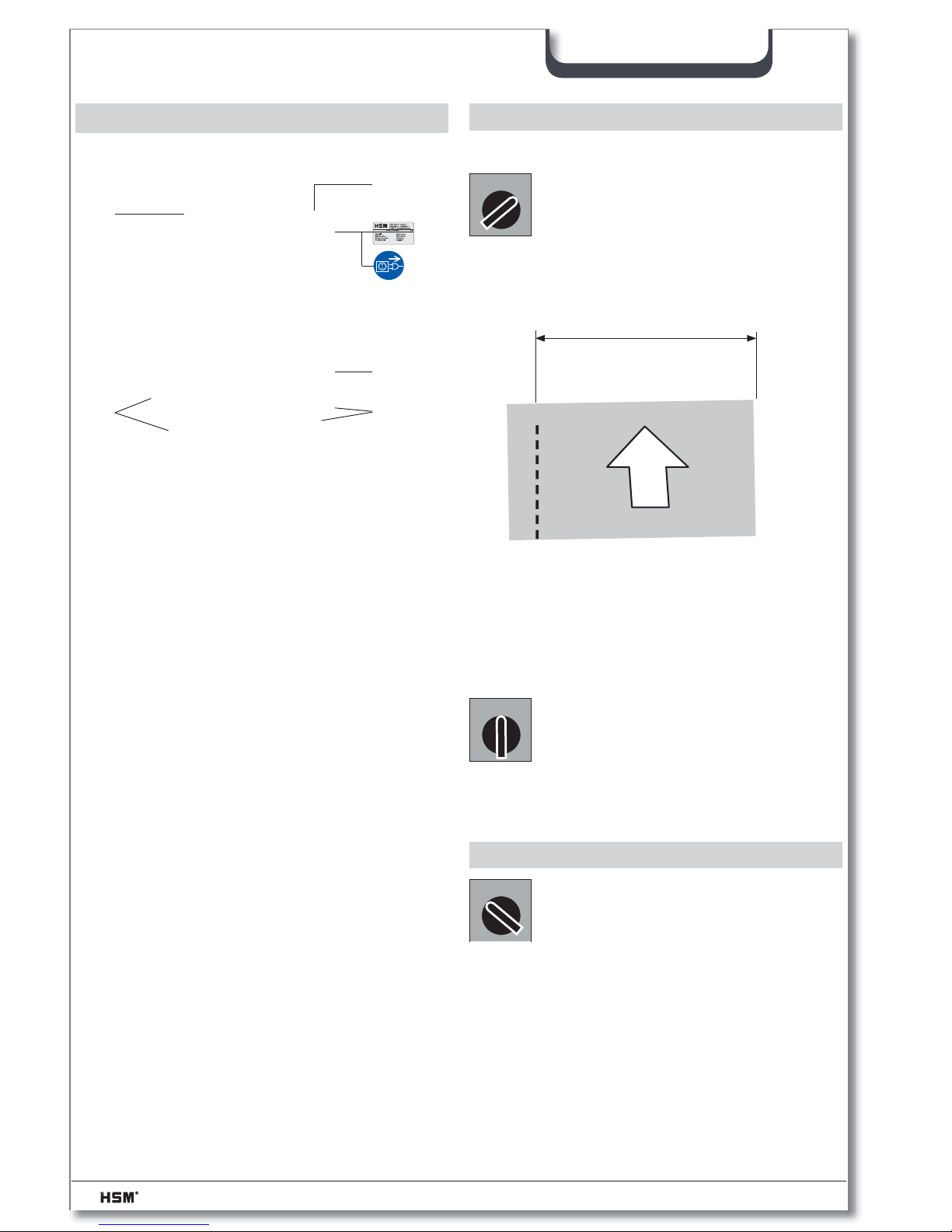

4 Overzicht

1 Toevoeropening 2 Netschakelaar 3 Waarschuwingssticker 4 Bokrol 5

Aansluiting voor afzuigapparaat

Aanwijzing:

De HSM Proﬁ Pack 425 is ook leverbaar met ingebouwde afzuiginstallatie. Met een afzuigapparaat (industriestofzuiger met aansluitingsdoorsnede 50 mm) kunt U het stof, dat bij de verwerking van het karton vrijkomt, afzuigen. Wanneer Uw apparaat niet over deze voorziening beschikt, kunt U de onderdelen indien gewenst ook naderhand monteren. Uw Proﬁ Pack 425 is daar al op voorbereid.

Ombouwset Proﬁ Pack: Bestelnummer 1.531.200.000 Nat-/ droogzuiger: Bestelnummer 1.531.200.030

http://www.monomachines.com/

Page 29

04/2013 Proﬁ Pack 425 29

nederlands

Apparaat

uitschakelen, stekker uit het stopcontact trekken. Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonmaken.

Daarbij geen water in

het toestel laten binnendringen.

7 Reiniging

9 Technische speciﬁ caties

Rastermaat 5 x 100 mm Snijvermogen 2 - 3 lagen Werksnelheid 12 m/min Werkbreedte 425 mm Invoerhoogte 20 mm Aansluitingen 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Zekering 16 A 20 A Motorvermogen max. 4 kW Omgevingsvoorwaarden tijdens het

gebruik

: Temperatuur Relatieve luchtvochtigheid Hoogte boven normaal nulpunt

-10 °C tot +40 °C

max. 90 %, niet condenserend

max. 2.000 m

Geluidsniveau (leegloop/ belast)

64 - 65 dB(A)

67 - 68 dB(A) Afmetingen b x d x h (mm) 700 x 480 x 970 Gewicht 171 kg Doorsnede aansluiting voor afzuig-

slang

50 mm

Aan het einde van de levensduur moet de machine conform mileueisen worden afgevoerd. Daarbij moeten de op dat moment geldende voorschriften in acht worden

genomen. Omdat de wetgeving voortdurend aan wijzigingen onderhevig is, verzoeken wij u te zijner tijd contact op te nemen met uw gemeentelijke bestuur. Als fabrikant geeft ook de ﬁ rma HSM u graag advies over de afvalverwerking van uw oude machine.

8 Afvoer / recycling

http://www.monomachines.com/

Page 30

30 Proﬁ Pack 425 04/2013

nederlands

EG-conformiteitsverklaring

De fabrikant HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany verklaart hiermee dat de hierna beschreven machine HSM Proﬁ Pack 425 op basis van zijn concept en constructie in de door ons op de markt gebrachte uitvoering aan de fundamentele veiligheids- en gezondheidseisen van de hierna vermelde EG-richtlijnen voldoet:

Machinerichtlijn 2006 / 42 / EG EMC-richtlijn 2004 / 108 / EG

Toegepaste normen en technische speciﬁ caties:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Gevolmachtigde voor de samenstelling van de technische documenten:

Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 10.01.2012 Rolf Gasteier - Technisch leider

http://www.monomachines.com/

Page 31

04/2013 Proﬁ Pack 425 31

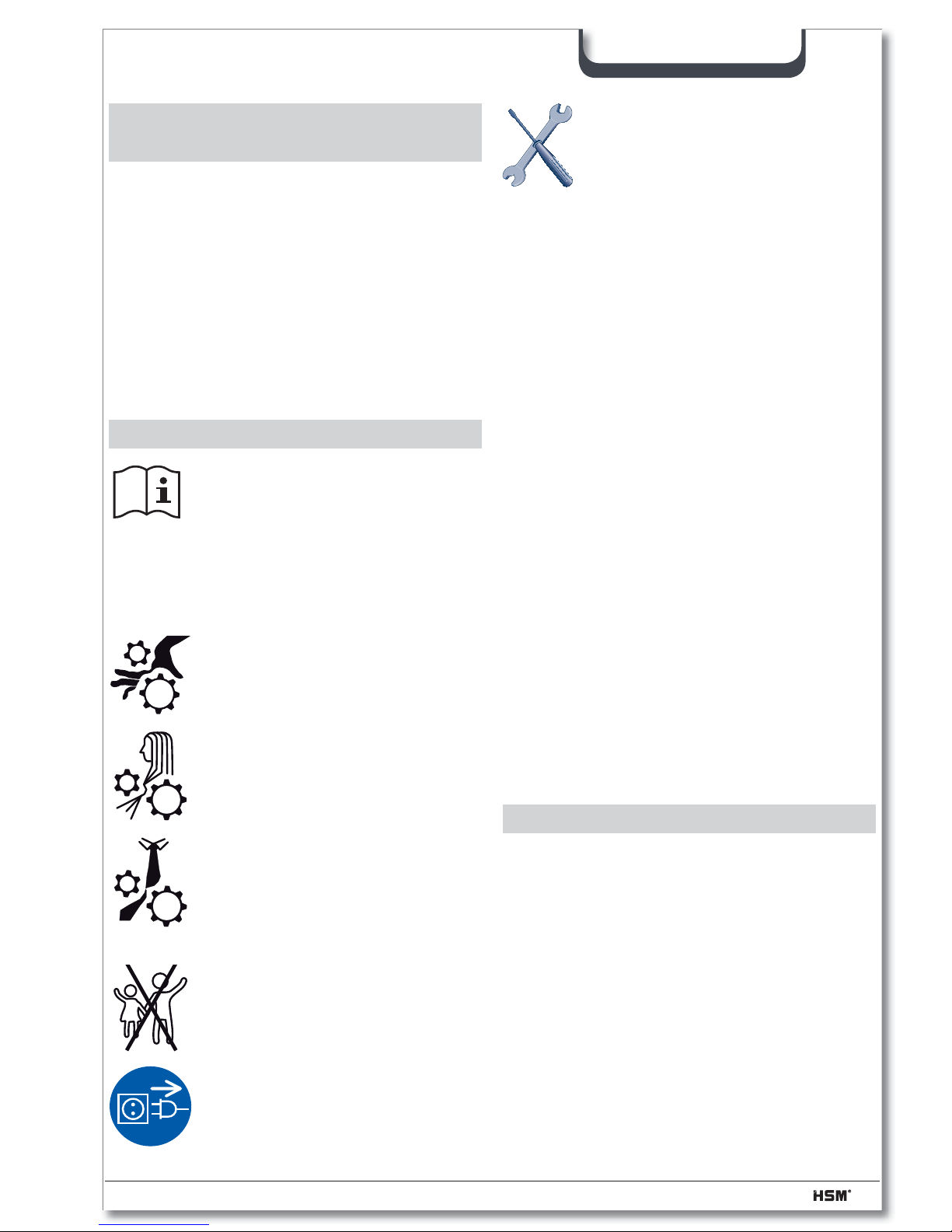

dansk

Servicearbejder må kun udføres af HSM-kundeservice og service-teknikere fra vores kontraktpartnere.

• Sørg for, at det er nemt at nå netstikket.

• Kontrollér, at strømnettets spænding og

frekvens svarer til oplysningerne på typeskiltet, før netstikket sættes i.

• Undgå, at der trænger væsker ind i Proﬁ -

Pack.

• Maskinen må ikke opstilles i nærheden af

en radiator eller en anden varmekilde.

• Ventilationsåbningerne skal være fri, og

der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.

Proﬁ Pack 425 er udelukkende beregnet til fremstilling af emballageforing af papkasser.

Vi giver et års garanti på maskinen. Ved anvendelse i skifteholdsdrift er garantitiden 6 måneder. Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

Læs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere. Overhold alle sikkerhedshenvisninger, der er placeret på Proﬁ - Pack.

Fare for kvæstelser!

Grib aldrig ind i spalten på papirtilførselsåbningen.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sammensnøringer, blød plasticfolie.

Opstil Proﬁ Pack uden for børns rækkevidde. Lad kun maskinen køre, når en betjeningsperson er til stede.

Sluk Proﬁ Pack, hvis den er beskadiget eller ikke fungerer

korrekt, samt før den ﬂ yttes el- ler rengøres, og træk netstikket ud.

1 Anvendelse i overensstem-

melse med formålet, garanti

2 Sikkerhedsinstruktioner

Oversættelse af den originale driftsvejledning

• Transportmidler (f.eks. løftevogn) skal være dimensioneret tilsvarende til en maskinvægt på 170 kg.

• Vær opmærksom på maskinens høje tyngdepunkt, når den transporteres.

• Masksinen må kun opstilles i tørre rum på et fast, plant gulv (ikke et gulvtæppe!). Belastningen af gulvet er ca. 45 kg på hvert hjul.

• Læs udpakningsvejledningen.

3 Transport, opstilling

http://www.monomachines.com/

Page 32

32 Proﬁ Pack 425 04/2013

dansk

• Drej hovedafbryderen til stilling “R” for at tage materiale ud ved fejl.  Skæreværk kører baglæns.

Kontrollér ved andre fejl, om motoren blev overbelastet, før vores kundeservice kontaktes. Lad maskinen køle af i ca. 15 – 20 min., før den tages i drift igen.

6 Udbedring af fejl

Tilkobling

•

Drej hovedafbryderen til stilling “I”. Skæreværk starter.

Tilførsel af papkasser

5 Betjening

• Papkasser bearbejdes til en bredde på indtil 425 mm.

• En bredere papkasse skæres automatisk af.

Frakobling

• D

rej hovedafbryderen til stilling “0”.

 Skæreværk standser.

425 mm



4 Oversigt

1 Tilførselsåbning 2 Hovedafbryder 3 Advarselsmærkat 4 Hjul 5 Tilslutning til suger

Bemærk:

HSM Proﬁ Pack 425 kan også leveres med indbygget udsugningsanordning. Med en suger (industristøvsuger med tilslutningsdiameter 50 mm) kan du fjerne støv, der opstår, når papkassen bearbejdes. Hvis dit apparat ikke har denne anordning, kan du efter behov montere delene efterfølgende. Din Proﬁ Pack 425 er allerede forberedt til det.

Ombygningssæt Proﬁ Pack: best.nr. 1.531.200.000 Våd-/tørsuger: best.nr. 1.531.200.030

http://www.monomachines.com/

Page 33

04/2013 Proﬁ Pack 425 33

dansk

Sluk maskinen, og træk netstikket ud. Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

7 Rengøring

9 Tekniske data

Rastermål 5 x 100 mm Skæreeffekt 2 - 3 lag Arbejdshastighed 12 m/min Indføringsbredde 425 mm Indgangshøjde 20 mm Tilslutning 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Sikring 16 A 20 A Maks. motoreffekt 4 kW Omgivelsesbetingelser under driften:

Temperatur Relativ luftfugtighed Højde over havets overﬂ ade

-10 °C til +40 °C

Maks. 90 %, ikke-kondenserende

Maks. 2.000 m

Støjniveau (tomgang / last)

64 - 65 dB(A)

67 - 68 dB(A) Mål B x D x H (mm) 700 x 480 x 970 Vægt 171 kg Tilslutningsdiameter til sugeslange 50 mm

Efter sin levetid skal maskinen bortskaffes miljømæssigt korrekt. I den forbindelse skal de gældende forskrifter overholdes. Da loven er underkastet konstante forandrin-

ger, beder vi dig kontakte den kommunale administration på det pågældende tidspunkt. Som producent rådgiver ﬁ rmaet HSM dig gerne vedrørende bortskaffelse af din gamle maskine.

8 Bortskaffelse / recycling

http://www.monomachines.com/

Page 34

34 Proﬁ Pack 425 04/2013

dansk

EF-konformitetserklæring

Producenten HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany erklærer hermed, at maskinen, der er betegnet nedenfor, HSM Proﬁ Pack 425 på grund af sin udformning og konstruktion i den udførelse, der er markedsført af os, opfylder de grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne, der er anført efterfølgende:

Maskindirektiv 2006/42/EF EMC-direktiv 2004/108/EF

Anvendte normer og tekniske speciﬁ kationer:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Befuldmægtiget for sammenstillingen af de tekniske bilag: Rolf Gasteier, HSM GmbH + Co. KG

Frickingen, 10.01.2012 Rolf Gasteier - Teknisk leder

http://www.monomachines.com/

Page 35

04/2013 Proﬁ Pack 425 35

svenska

• Se till att nätkontakten är lätt åtkomlig.

• Kontrollera att strömnätets spänningoch

frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.

• Se till att det inte kommer in vätska i din

Proﬁ Pack.

• Din Proﬁ Pack får inte ställas upp i närhe-

ten av värmeelement eller andra värmekällor.

• Luftspringorna får inte täckas över, doku-

mentförstörarens avstånd till väggen eller till möbler måste vara minst 5 cm.

Proﬁ Pack 425 får endast användas för till- verkning av skyddsmaterial av kartonger.

Vi lämnar ett års garanti på maskinen. Vid användning i företag som arbetar i ﬂ era skift är garantitiden 6 månader. Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

Läs igenom bruksanvisningen innan maskinen används för första gången. Observera alla säkerhetsanvisningar på din Proﬁ Pack.

Risk för skador!

Stick aldrig in handen i inmatningsöppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Ställ din Proﬁ Pack utom räck- håll för barn. Maskinen ska endast användas under uppsikt.

Om din Proﬁ Pack uppvisar skador eller inte fungerar riktigt resp. om den ska ﬂ yttas eller rengöras: stäng av den och dra ut nätkontakten.

Servicearbeten får endast utföras av HSM kundtjänst eller servicetekniker från våra auktoriserade partner.

1 Ändamålsenlig användning,

garanti

2 Säkerhetsanvisningar

Översättning av originalbruksanvisningen

• Transportanordningar (t.ex. gaffelvagn)

måste vara godkända för maskinvikten 170 kg.

• Tänk, vid transport, på att tyngdpunkten

sitter högt upp på maskinen.

• Maskinen får endast ställas upp i torra ut-

rymmen, på ett stabilt och slätt underlag (inga heltäckningsmattor!). Belastningen på golvet är ca 45 kg per hjul.

• Observera uppackningsanvisningen.

3. Transport, uppställning

http://www.monomachines.com/

Page 36

36 Proﬁ Pack 425 04/2013

svenska

• Vid fel, vrid huvudbrytaren till läge ”R” för att ta ut materialet.  Skärverket roterar åt andra hållet.

Vid andra störningar: kontrollera om motorn har överbelastats innan du kontaktar vår kundservice. Låt maskinen svalna ca 15 – 20 minuter innan den startas igen.

6 Störningsåtgärd

Slå på

•

Vrid huvudbrytaren till läge ”I”. Skärverket startar.

Mata in kartonger

5 Handhavande

• Upp till 425 mm breda kartonger kan bearbetas.

• Bredare kartonger skärs av automatiskt.

Stänga av

•

Vrid huvudbrytaren till läge ”0”.  Skärverket stannar.

425 mm



4 Översikt

1 Inmatningsöppning 2 Huvudbrytare 3 Varningsetikett 4 Hjul 5 Anslutning för sugapparat

Anvisning:

HSM Proﬁ Pack 425 kan även levereras med en inbyggd utsugningsanordning. Med en sugapparat (industridammsugare med 50 mm i anslutningsdiameter) kan man suga ut det damm som uppstår vid arbetet. Om denna apparat inte medföljer kan den monteras i efterhand. Din Proﬁ Pack 425 är redan utrustad för en montering i efterhand.

Ombyggnadssats Proﬁ Pack: Beställnr. 1.531.200.000 Våt-/torrsugare: Beställnr. 1.531.200.030

http://www.monomachines.com/

Page 37

04/2013 Proﬁ Pack 425 37

svenska

Stäng av maskinen och dra ut nätkontakten! Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

7 Rengöring

9 Tekniska data

Rastermått 5 x 100 mm Skärkapacitet 2 - 3 lager Arbetshastighet 12 m/min Arbetsbredd 425 mm Inmatningshöjd 20 mm Anslutning 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Säkring 16 A 20 A Max. motoreffekt 4 kW

Omgivningsförhållande för drift: Temperatur Relative luftfuktighet Höjd över havet

-10 °C till +40 °C

max. 90 %, ej kondenserande

max. 2 000 m

Ljudnivå (tomgång / last)

64 - 65 dB(A)

67 - 68 dB(A) Mått b x d x h (mm) 700 x 480 x 970 Vikt 171 kg Anslutningsdiameter för sugslang 50 mm

Maskinen ska avfallshanteras på ett korrekt sätt. Observera gällande föreskrifter. Eftersom lagar och förordningar ändras hela tiden, bör du kontakta ansvarig

myndighet innan avfallshanteringen. Även tillverkaren HSM kan ge dig råd när maskinen ska avfallshanteras.

Avfallshantering / återvinning

http://www.monomachines.com/

Page 38

38 Proﬁ Pack 425 04/2013

svenska

EG-försäkran om överensstämmelse

Tillverkaren HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany intygar härmed att nedan angiven maskin HSM Proﬁ Pack 425 genom sin konstruktion och utformning och i det av oss levererade utförande uppfyller de grundläggande säkerhets- och hälsokraven i nedanstående EG-direktiv:

Maskindirektivet 2006 / 42 / EG EMC-direktivet 2004 / 108 / EG

Tillämpade standarder och tekniska speciﬁ kationer:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Ansvarig för sammanställning av tekniska underlag: Rolf Gasteier, HSM GmbH + Co. KG

Frickingen, 10.01.2012 Rolf Gasteier - Teknisk chef

http://www.monomachines.com/

Page 39

04/2013 Proﬁ Pack 425 39

suomi

kun vaihdat sen paikkaa tai puhdistat sitä.

Huoltotöitä saa suorittaa ainoastaan HSM-asiakaspalvelu ja sopimuskumppaneidemme huoltoteknikot.

• Huomioi, että verkkopistokkeeseen pää-

see helposti käsiksi.

• Tarkasta ennen verkkopistokkeen pai-

kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.

• Vältä nesteiden joutumista Proﬁ Pack-

laitteeseen.

• Konetta ei saa asettaa lämmityspatterin

tai minkäänlaisen lämmönlähteen lähelle.

• Tuuletusrakoja ei saa peittää. Rakojen

ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

Proﬁ Pack 425 on tarkoitettu yksinomaan pakkauspehmusteiden valmistamiseen kartongeista.

Konetta koskee vuoden tuotevastuu. Monnivuorokäytössä voimassa on 6 kuukauden tuotevastuuaika. Kulumat, vauriot, jotka johtuvat epäasianmukaisesta käytöstä tai ulkopuolisen toiminnasta eivät kuulu tuotevastuun eikä takuun piiriin.

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraavalle käyttäjälle koneen mukana. Noudata kaikkia Proﬁ Pack- laitteeseen kiinnitettyjä turvaohjeita.

Loukkaantumisvaara!

Älä kosketa paperinsyöttöaukon rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaatteita, kravatteja, huiveja, kaulatai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään materiaalia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Proﬁ Pack-laitetta ei saa asettaa lasten ulottuville. Käyttäjän on oltava paikalla aina laitteen käydessä.

Katkaise Proﬁ Pack-laitteesta virta ja irrota verkkopistoke, jos laitteessa on vaurioita tai jos se toimii epäasianmukaisesti sekä

1 Tarkoituksenmukainen käyttö,

takuu

2 Turvaohjeita

Alkuperäiskäyttöohjeen käännös

• Kuljetusvälineiden (esim. pumppukärry)

täytyy vastata mitoitukseltaan koneen painoa, joka on 170 kg.

• Ottakaa konetta kuljettaessanne huomi-

oon sen korkealla sijaitseva painopiste.

• Koneen saa sijoittaa vain kuiviin tiloihin

lujalle ja tasaiselle lattialle (ei kokolattiamatolle!). Lattia kuormittuu joka rullan kohdalla n. 45 kg:lla.

• Noudata pakkauksen purkuohjetta.

3 Kuljetus, sijoittaminen

http://www.monomachines.com/

Page 40

40 Proﬁ Pack 425 04/2013

suomi

• Käännä pääkytkin asentoon ”R” materiaalin poistamiseksi häiriötapauksissa.  Leikkauskoneisto käy takaperin.

Muiden häiriöiden kohdalla varmista ennen yhteydenottoa asiakaspalveluun, ettei moottoria ylikuormitettu. Anna koneen jäähtyä n. 15–20 min ennen sen käyttöönottoa uudelleen.

6 Häiriönpoisto

Käynnistys

•

Kierrä pääkytkin asentoon ”I”. Leikkauskoneisto käynnistyy.

Kartonkien syöttäminen

5 Käyttöönotto

• Laite käsittelee jopa 425 mm:n levyisiä kartonkeja.

• Leveämpi kartonki leikataan automaattisesti.

Pois kytkeminen

•

Käännä pääkytkin asentoon ”0”.  Leikkauskoneisto pysähtyy.

425 mm



4 Yleiskatsaus

1 Syöttöaukko 2 Pääkytkin 3 Varoitustarra 4 Rullat 5 Liitäntä imulaitteelle

Ohje:

HSM Proﬁ Pack 425 on saatavissa myös sisäänrakennetulla imurilaitteistolla. Imurilaitteella (teollisuuspölynimuri, jonka liitännän koko on 50 mm) voidaan poistaa kartonkien käsittelyssä syntyvä pöly. Jos laitteessa ei ole tätä laitteistoa, osat on mahdollista asentaa jälkikäteen. Proﬁ Pack 425:ssä on valmius siihen.

Rakennemuutossarja Proﬁ Pack: Tilausnro 1.531.200.000 Märkä-/kuivaimuri: Tilausnro 1.531.200.030

http://www.monomachines.com/

Page 41

04/2013 Proﬁ Pack 425 41

suomi

Kytke kone pois päältä ja vedä verkkopistoke irti. Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.

7 Puhdistus

9 Tekniset tiedot

Rasterikoko 5 x 100 mm Leikkausteho 2 - 3 kerrosta Työstönopeus 12 m/min Työleveys 425 mm Syöttökorkeus 20 mm Liitäntä 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Sulake 16 A 20 A Moottoriteho maks. 4 kW

Käytön ympäristöolosuhteet: Lämpötila Suhteellinen ilmankosteus Korkeus merenpinnan yllä

-10 °C – +40 °C

kork. 90 %, ei kondensoiva

kork. 2.000 m

Melutaso (tyhjäkänyti / kuorma)

64 - 65 dB(A)

67 - 68 dB(A) Mitat L x S x K (mm) 700 x 480 x 970 Paino 171 kg Imuletkun liitännän halkaisija 50 mm

Käyttöiän lopuksi kone tulee hävittää ympäristöystävällisellä tavalla. Tällöin tulee noudattaa voimassa olevia määräyksiä. Koska lakeihin tehdään jatkuvasti muutoksia,

pyydämme, että käännytte kyseiseen aikaan kunnallishallinnon puoleen. Myös HSM valmistajayrityksenä neuvoo mielellään käytetyn koneen hävittämisessä.

8 Hävittäminen / kierrätys

http://www.monomachines.com/

Page 42

42 Proﬁ Pack 425 04/2013

suomi

EU Vaatimustenmukaisuusvakuutus

Vamistaja HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany vakuuttaa täten, että seuraavassa kuvattu kone HSM Proﬁ Pack 425 vastaa toimittamisen aikaisessa varustuksessaan suunnittelultaan ja rakenteeltaan seuraavien EU-direktiivien perustavanlaatuisia turvallisuus- ja terveysvaatimuksia:

Konedirektiivi 2006/42/EY EMC-direktiivi 2004/108/EY

Sovelletut standardit ja tekniset spesiﬁ kaatiot:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Teknisten asiakirjojen kokoamisesta vastaava: Rolf Gasteier, HSM GmbH + Co. KG

Frickingen, 10.01.2012 Rolf Gasteier - Tekninen johta

http://www.monomachines.com/

Page 43

04/2013 Proﬁ Pack 425 43

norsk

• Forsikre deg om at nettstøpselet er lett

tilgjengelig.

• Kontroller at spenning og frekvens på ditt

strømnett stemmer overens med spesiﬁ - kasjonene på merkeskiltet før du setter i nettstøpselet.

• Pass på at det ikke kommer væsker inn i

Proﬁ Pack.

• Proﬁ Pack må ikke plasseres i nærheten

av en radiator eller andre varmekilder.

• Ventilasjonsåpningene må være fri og

beﬁ nne seg min. 5 cm. fra vegg eller mø- bler.

Proﬁ Pack 425 er kun tenkt til framstilling av emballasjepolstring av kartong.

Vi gir ett års garanti på maskinen. Ved bruk i drift med ﬂ ere skift, er garantiperioden 6 måneder. Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien.

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til senere brukere. Ta hensyn til sikkerhetsinstruksene som er plassert på på Proﬁ Pack.

Fare for personskader!

Grip aldri inn i sprekken på papirinnmatingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie.

Plasser Proﬁ Pack utenfor barns rekkevidde. La maskinen kjøre kun i nærvær av en operatør.

Slå av Proﬁ Pack og trekk ut kontakten ved skader eller funksjonsfeil samt før ﬂ ytting eller rengjøring.

Servicearbeid må kun utføres av HSM-kundeservice og service-teknikere fra våre kontraktspartnere.

1 Tiltenkt bruk, garanti

2 Sikkerhetsinstrukser

versettelse av originalbruksanvisningen

• Transportmidler (f.eks løftevogner) skal

tåle en maskinvekt på 170 kg.

• Ved transport må man være oppmerksom

på det høye tyngdepunktet til maskinen.

• Maskinen må bare monteres i tørre rom

med et fast og jevnt underlag (nei teppegulv!). Gulvet må tåle en vekt på ca. 45 kilo fra hver trinse.

• Vær oppmerksom på utpakkingsveiled-

ningen.

3 Transport, installasjon

http://www.monomachines.com/

Page 44

44 Proﬁ Pack 425 04/2013

norsk

• For å ta ut materiale ved feil må hovedbryteren settes i posisjon “R”.  Skjæreapparatet går bakover.

Vennligst kontroller om motoren er overbelastet før du kontakter vår kundeservice i tilfelle andre feil. La maskinen kjøle seg ned i ca. 15 – 20 min. før du slår den på på nytt.

6 Feilretting

Slå på

•

Sett hovedbryteren i posisjon “I”. Skjæreapparatet starter.

Tilføre kartong

5 Betjening

• Det kan bearbeides kartong opp til en bredde på 425 mm.

• Bredere kartong blir automatisk kuttet av.

Slå av

• S

ett hovedbryteren i posisjon “0”.

 Skjæreapparatet stopper.

425 mm



4 Oversikt

1 Innmatingsåpning 2 Hovedbryter 3 Varseletikett 4 Ruller 5 Tilkobling for sugeenhet

Tips:

HSM Proﬁ Pack 425 kan også leveres med integrert utsug. Med en sugeenhet (industristøvsuger med en tilkoblingsdiameter på 50 mm) kan du fjerne det støvet som oppstår under bearbeiding av kartongen. Hvis maskinen din ikke har denne innretningen, kan du ettermontere disse delene hvis nødvendig. Din Proﬁ Pack 425 er allerede klargjort til dette.

Ombyggingssett Proﬁ Pack: best.nr. 1.531.200.000 Våt-/tørrsugeenhet: best.nr. 1.531.200.030

http://www.monomachines.com/

Page 45

04/2013 Proﬁ Pack 425 45

norsk

Slå av maskinen og trekk ut støpslet. Rengjøring må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

7 Renhold

9 Tekniske data

Strimmelmål 5 x 100 mm Skjæreeffekt 2 - 3 lag Arbeidshastighet 12 m/min Arbeidsbredde 425 mm Innmatingshøyde 20 mm Tilkobling 3 x 400 V, 50 Hz 3 x 230 V / 50 Hz Sikring 16 A 25 A Motorytelse maks 4 kW

Krav til omgivelsene under drift: Temperatur relativ luftfuktighet Høyde over havet

-10 °C til +40 °C

maks. 90 %, ikke kondenserende

maks. 2.000 m

Støytopp (tomgang / under last)

64 - 65 dB(A)

67 - 68 dB(A) Dimensjoner B x D x H (mm) 700 x 480 x 970 Vekt 171 kg Tilkoblingsdiameter for sugeslange 50 mm

Ved avhending skal maskinen resirkuleres på en miljøvennlig måte. Her skal gjeldende regler overholdes. Siden gjeldende lovverk er i stadig endring, må man

kontakte relevante myndigheter når dette skal skje. Firma HSM som produsent vil også kunne gi deg råd om avhending av maskinen.

8 Deponering / resirkulering

http://www.monomachines.com/

Page 46

46 Proﬁ Pack 425 04/2013

norsk

EU-samsvarserklæring

Produsenten HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany erklærer med dette at følgende maskin HSM Proﬁ Pack 425 på grunnlag av den utforming og konstruksjon den var i da den ble satt i drift av oss, oppfyller grunnleggende krav til sikkerhet og helse i følgende EU-direktiver:

Maskindirektiv 2006 / 42 / EF EMC-direktiv 2004 / 108 / EF

Anvendte normer og tekniske spesiﬁ kasjoner:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Fullmektig for sammenstilling av de tekniske underlagene: Rolf Gasteier, HSM GmbH + Co. KG

Frickingen, 10.01.2012 Rolf Gasteier - teknisk leder

http://www.monomachines.com/

Page 47

04/2013 Proﬁ Pack 425 47

polski

W razie uszkodzenia lub nieprawidłowego działania oraz przed przemieszczeniem lub czyszczeniem urządzenie Proﬁ Pack należy wyłączyć i wycią- gnąć wtyczkę sieciową z gniazda wtykowego.

Prace serwisowe może wykonywać tylko personel serwisowy HSM i technicy serwisowi naszych partnerów kontraktowych.

• Należy zapewnić łatwy dostęp do wtyczki

sieciowej.

• Przed podłączeniem wtyczki sieciowej

sprawdzić, czy napięcie i częstotliwość sieci elektrycznej zgadzają się z parametrami podanymi na tabliczce znamionowej.

• Chronić Proﬁ Pack przed kontaktem z

cieczami.

• Urządzenia nie wolno ustawiać w pobliżu

grzejnika ani innego źródła ciepła.

• Otwory wentylacyjne muszą być odkryte i

należy zapewnić minimalny odstęp 5 cm od ściany lub mebli.

Urządzenie Proﬁ Pack 425 jest przeznaczo- ne wyłącznie do produkcji wyściółki do paczek z kartonu.

Udzielamy rocznej rękojmi na urządzenie. W przypadku użytkowania w systemie wielozmianowym okres rękojmi wynosi 6 miesięcy. Zużycie, szkody wywołane przez nieprawidłową obsługę oraz niedozwolone ingerencje osób trzecich nie podlegają gwarancji ani rękojmi.

Przed uruchomieniem maszyny przeczytać instrukcję obsługi, przechowywać instrukcję do

późniejszego użycia i przekazać ją kolejnemu użytkownikowi. Przestrzegać wszystkich informacji dotyczących bezpieczeństwa umieszczonych na Proﬁ Pack.

Niebezpieczeństwo obrażeń

ciała!

Nigdy nie wkładać rąk w szcze-

linę doprowadzania papieru.

Niebezpieczeństwo zranienia w wyniku wciągnięcia!

Długie włosy

, luźn

ą odzież, krawaty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do strefy szczeliny doprowadzania papieru. Nie niszczyć materiałów mających tendencję do tworzenia zapętleń, np. taśmy, sznurki, folia z tworzywa sztucznego itd.

Ustawić urządzenie Proﬁ Pack tak, aby znajdowało się poza zasięgiem dzieci. Stosować urządzenie tylko w obecności osoby obsługującej.

1 Użytkowanie zgodne z prze-

znaczeniem, gwarancja

2 Wskazówki bezpieczeństwa

Tłumaczenie oryginalnej instrukcji obsługi

• Środki transportu (np. wózki niskiego podnoszenia) muszą zostać odpowiednio dobrane do wagi maszyny wynoszącej 170 kg.

• Przy transporcie należy zwrócić uwagę na wysoki środek ciężkości maszyny.

• Maszyna może zostać ustawiona jedynie w suchych pomieszczeniach, na stabilnym i równym podłożu (nie wolno ustaiać jej na dywanach i wykładzinach dywanowych!). Obciążenie podłoża wynosi w przypadku każdej rolki ok. 45 kg.

• Należy stosować się do instrukcji doty- czącej rozpakowywania.

3 Transport i ustawienie

http://www.monomachines.com/

Page 48

48 Proﬁ Pack 425 04/2013

polski

• W celu pobrania materiału w przypadku zakłóceń przekręcić główny wyłącznik w pozycję „R”.  Mechanizm tnący pracuje wstecznie.

W razie wystąpienia innych zakłóceń prosimy sprawdzić przed powiadomieniem naszego działu serwisowego, czy nie nastąpiło przeciążenie silnika. Przed ponownym uruchomieniem poczekać ok. 15 – 20 min, aż urządzenie przestygnie.

6 Usuwanie zakłóceń

Włączanie

•

Przekręcić główny wyłącznik w pozycję „I”. Mechanizm tnący zaczyna działać.

Podawanie kartonów

5 Obsługa

• Kartony są obrabiane na szerokości do 425 mm.

• Szerszy karton jest automatycznie obcinany.

Wyłączanie

• P

rzekręcić główny wyłącznik w pozycję „0”.  Mechanizm tnący zatrzymuje się.

425 mm



4 Schemat poglądowy

1 Otwór podajnika 2 Główny wyłącznik 3 Nalepka ostrzegawcza 4 Rolki 5 Przyłącze dla odkurzacza

Wskazówka:

Urządzenie HSM Proﬁ Pack 425 jest dostarczane również z wbudowanym urządzeniem odsysającym. Za pomocą odkurzacza (odkurzacz przemysłowy ze średnicą przyłącza 50 mm) można usunąć pył powstały podczas przerobu kartonu. Jeśli urządzenie nie ma takiej możliwości, można w razie potrzeby dodatkowo zamontować tę część. Urządzenie Proﬁ Pack 425 jest już na to przygotowane.

Zestaw do modyﬁ kacji Proﬁ Pack: nr zamów. 1.531.200.000 Ssawka na mokro/sucho: nr zamów. 1.531.200.030

http://www.monomachines.com/

Page 49

04/2013 Proﬁ Pack 425 49

polski

Wyłączyć urządzenie i wyciągnąć wtyczkę sieciową z gniazda wtykowego. Czyścić urządzenie tylko przy użyciu miękkiej ściereczki z dodatkiem łagodnego roztworu wody z mydłem. Uważać przy tym, aby do wnętrza urządzenia nie wniknęła woda.

7 Czyszczenie

9 Dane techniczne

Wymiar rastra 5 x 100 mm Przepustowość 2 - 3 warstwy Prędkość robocza 12 m/min Szerokość robocza cięcia 425 mm Wysokość wlotu 20 mm Przyłącze elektryczne 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Zabezpieczenie 16 A 20 A Wydajność silnika maks. 4 kW

Warunki otoczenia podczas pracy: Temperatura Względna wilgotność powietrza Wysokość n.p.m.

od -10 °C do +40 °C

maks. 90 %, nieskondensowane

maks. 2 000 m

Emisja szumów (bieg jałowy/pełne obciążenie)

64 - 65 dB(A)

67 - 68 dB(A) Wymiary szer. x głęb. x wys. (mm) 700 x 480 x 970 Ciężar 171 kg Średnica przyłącza dla węża próż-

niowego

50 mm

Po zakończeniu użytkowania maszynę należy zutylizować zgodnie z zasadami ochrony środowiska. Należy przy tym przestrzegać obowiązujących przepi-

sów. Ponieważ sytuacja prawna w tym zakresie podlega stałym zmianom, należy zwrócić się w odpowiednim czasie do lokalnych komunalnych organów administracji terenowej. Firma HSM jako producent chętnie udzieli porad w zakresie utylizacji starej maszyny.

Usuwanie odpadów / recykling

http://www.monomachines.com/

Page 50

50 Proﬁ Pack 425 04/2013

polski

Deklaracja o zgodności z normami WE

Producent HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany oświadcza niniejszym, że opisana poniżej HSM Proﬁ Pack 425 ze względu na jej koncepcję i budowę w wersji wprowadzonej przez producenta w obieg odpowiada zasadniczym wymogom bezpieczeństwa i zdrowotnym wymienionych poniżej dyrektyw WE:

Dyrektywa maszynowa 2006/42/WE Dyrektywa kompatybilności elektromagnetycznej (EMC) 2004/108/WE

Zastosowane normy i specyﬁ kacje techniczne:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Osoba upoważniona do kompletowania dokumentacji technicznej:

Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 10.01.2012

Rolf Gasteier - Kierownik ds. technicznych

http://www.monomachines.com/

Page 51

04/2013 Proﬁ Pack 425 51

česky

Překlad originálního návodu k obsluze

Opravy skartovačky smí provést pouze zákaznický servis ﬁ rmy HSM a servisní technici našich smluvních partnerů.

• Dbejte, aby byla síťová zástrčka snadno

přístupná.

• Před připojením zástrčky k elektrické síti

se přesvědčte o tom, zda se napěťové a kmitočtové hodnoty elektrické sítě shodují s údaji na typovém štítku.

• Zabraňte tomu, aby se do zařízení Proﬁ -

Pack dostaly kapaliny.

• Stroj neinstalujte v blízkosti topných těles

nebo jiného zdroje tepla.

• Větrací otvory musejí být volné a je ne-

zbytné dodržovat vzdálenost min. 5 cm od stěn nebo od nábytku.

Zařízení Proﬁ Pack 425 je určeno výhradně k výrobě obalových výplní z kartonáže.

Na stroj poskytujeme záruční lhůtu jeden rok. Při použití ve vícesměnném provozu je záruční lhůta 6 měsíců. Záruka a garance se nevztahuje na škody způsobené nesprávným použitím a na zásahy třetích osob do zařízení.

Před uvedením stroje do provozu si přečtěte návod k obsluze, uschovejte jej k další potřebě a předejte jej případnému dalšímu uživateli. Dodržujte všechny bezpečnostní pokyny uvedené na zařízení Proﬁ Pack.

Nebezpečí úrazu!

Nikdy nesahejte do štěrbiny otvoru na přívod papíru.

Nebezpečí úrazu vtažením!

Dlouhé vlasy, volné části oděvu, vázanky, šály, řetízkové náhrdelníky a náramky atd. udržujte v bezpečné vzdálenosti od přívodního otvoru. Neskartujte materiál náchylný k tvorbě smyček, např. stuhy, šňůry použité k ovázání, umělohmotné fólie atd.

Instalujte zařízení Proﬁ Pack mimo dosah dětí. Nechávejte stroj spuštěný pouze za přítomnosti obsluhující osoby.

V případ

ě poškození nebo závad, před přemístěním nebo čištěním, zařízení Proﬁ Pack vypněte a odpojte síťovou zástrčku ze zásuvky.

1 Správné použití, odpovědnost

za vady

2 Bezpečnostní pokyny

• Transportní prostředky (např. nízkozdviž- né vozíky) musejí odpovídat hmotnosti stroje 170 kg.

• Při transportu pamatujte na vysoko umís- těné těžiště stroje.

• Stroj smíte umístit pouze do suché místnosti na pevnou rovnou podlahu (žádný koberec!). Zatížení podlahy na každém kolečku je cca 45 kg.

• Dodržujte návod k vybalení stroje.

3 Transport, umístění

http://www.monomachines.com/

Page 52

52 Proﬁ Pack 425 04/2013

česky

• K odběru materiálu v případě poruchy musíte přepnout hlavní vypínač do polohy „R“.  Řezný mechanismus se pohy- buje zpět.

V případě jiných závad zkontrolujte dříve, než informujete náš zákaznický servis, zda nebyl motor přetížen. Nechejte stroj před opětovným uvedením do provozu cca 15 – 20 min. vychladnout.

6 Odstraňování poruch

Spuštění

•

Přepněte hlavní vypínač do polohy „I“. Řezný mechanismus se spustí.

Podávání kartonáže

5 Obsluha

• Kartonáž je upravena na šířku až 425 mm.

• Širší kartony jsou automaticky oříznuty.

Vypnutí

•

Přepněte hlavní vypínač do polohy „0“.  Řezný mechanismus se zasta- ví.

425 mm



4 Přehled

1 Vstupní otvor 2 Hlavní vypínač 3 Výstražné nálepky 4 Kolečka 5 Přípojka sacího zařízení

Upozornění:

Zařízení HSM Proﬁ Pack 425 můžeme dodat i s instalovaným odsávacím zařízením. Pomocí odsávacího zařízení (průmyslový vysavač s průměrem přípojky 50 mm) můžete odstranit prach vznikající při zpracování kartonů. Pokud není váš přístroj tímto zařízením vybaven, můžete podle součásti namontovat dodatečně. Zařízení Proﬁ Pack 425 je k tomu již připraveno.

Sada k přestavbě zařízení Proﬁ Pack: obj. čís. 1.531.200.000 Mokrý/suchý vysavač: obj. čís. 1.531.200.030

http://www.monomachines.com/

Page 53

04/2013 Proﬁ Pack 425 53

česky

Vypněte přístroj a odpojte zástrčku ze zásuvky. Pro čištění používejte pouze měkký hadr a mírný mýdlový roztok. Do přístroje přitom nesmí vniknout voda.

7 Čištění

9 Technické údaje

Rozměr rastru 5 x 100 mm Řezný výkon 2 - 3 vrstvy

Pracovní rychlost 12 m/min Pracovní šířka 425 mm Výška vstupu 20 mm Napájení 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Jištění 16 A 20 A Max. výkon motoru 4 kW

Okolní podmínky za provozu: Teplota Relativní vlhkost vzduchu Nadmořská výška

-10 °C až +40 °C

max. 90 %, bez tvorby kondenzátu

max. 2000 m

Emise hluku (běh naprázdno/plné zatížení)

64 - 65 dB(A)

67 - 68 dB(A) Rozměry Š x H x V (mm) 700 x 480 x 970 Hmotnost 171 kg Průměr přípojky hadice odsávání 50 mm

Po ukončení životnosti musíte stroj ekologicky zlikvidovat. Přitom dodržujte platné předpisy. Vzhledem k tomu, že legislativa podléhá neustálým změnám, žádáme

vás, abyste se v danou chvíli spojili se svou komunální správou. Také ﬁ rma HSM vám jako výrobce poradí s likvidací vašeho starého stroje.

8 Likvidace a recyklace

http://www.monomachines.com/

Page 54

54 Proﬁ Pack 425 04/2013

česky

Prohlášení o shodě se směrnicemi ES

Výrobce HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany tímto prohlašuje, že uvedený stroj HSM Proﬁ Pack 425 odpovídá z hlediska své koncepce a konstrukce v námi prodávaném provedení základním požadavkům na bezpečnost a zdraví v souladu s níže uvedenými směrnicemi ES:

Směrnice o strojích a zařízeních 2006/42/ES Směrnice o elektromagnetické kompatibilitě 2004/108/ES

Použité normy a technické speciﬁ kace:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Osoba odpovědná k sestavení technické dokumentace: Rolf Gasteier, HSM GmbH + Co. KG

Frickingen, 10.01.2012 Rolf Gasteier - Technický vedoucí

http://www.monomachines.com/

Page 55

04/2013 Proﬁ Pack 425 55

slovensky

Preklad originálu návodu na použitie

Servisné práce smie robiť len zákaznícky servis HSM a servisní technici našich zmluvných partnerov.

• Dbajte na to, aby bola sieťová zástrčka

ľahko prístupná.

• Pred zastrčením zástrčky do sieťovej

zásuvky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.

• Zabráňte vniknutiu tekutín do stroja Proﬁ -

Pack.

• Proﬁ Pack sa nesmie inštalovať v blízkosti

vyhrievacích telies alebo iných zdrojov tepla.

• Vetracie štrbiny musia byť voľné a musí

byť dodržaná vzdialenosť od steny alebo nábytku min. 5 cm.

Proﬁ Pack 425 je určený výlučne na výrobu obalovej výplne z kartonáže.

Na stroj poskytujeme záruku jeden rok. Pri používaní stroja vo viaczmennej prevádzke je záručná doba 6 mesiacov. Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky.

Pred uvedením stroja do prevádzky si prečítajte návod na prevádzku, odložte si ho pre

prípad neskoršieho použitia a odovzdajte ho budúcim používateľom. Dodržiavajte všetky bezpečnostné pokyny uvedené na Proﬁ Pack.

Nebezpečenstvo úrazu!

Nikdy nesiahajte do štrbiny

otvoru na prívod papiera.

Nebezpečenstvo úrazu vtiah-

nutím!

Dlhé vlasy, voľné časti odevu,

viazanky, šály, náhrdelníky a retiazkové náramky atď. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné fólie atď.

Proﬁ Pack inštalujte mimo dosa- hu detí. Stroj nechajte bežať len v prítomnosti osoby, ktorá ho obsluhuje.

Ak je Proﬁ Pack poškodený, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a vytiahnite sieťovú zástrčku.

1 Správne použitie, zodpoved-

nosť za nedostatky

2 Bezpečnostné pokyny

• Prepravné prostriedky (napr. zdvíhací vozík) musia byť dostatočne dimenzované na hmotnosť stroja 170 kg.

• Pri preprave rešpektujte vysoké ťažisko stroja.

• Stroj sa smie nainštalovať len v suchých priestoroch na pevnej, rovnej (bez kobercov!) podlahe. Zaťaženie podlahy pod každým kolieskom je cca 45 kg.

• Dodržiavajte návod na vybalenie.

3 Preprava, inštalácia

http://www.monomachines.com/

Page 56

56 Proﬁ Pack 425 04/2013

slovensky

• V prípade poruchy, aby ste vybrali materiál, dajte hlavný vypínač do polohy „R“. Rezací mechanizmus pôjde spätne.

Pri iných poruchách pred oznámením poruchy zákazníckemu servisu skontrolujte, či bol motor preťažený. Pred opätovným uvedením stroja do prevádzky ho nechajte cca 15 – 20 minút ochladiť.

6 Odstraňovanie porúch

Zapnutie

•

Otočte hlavný vypínač do polohy „I“. Rezací mechanizmus sa rozbehne.

Prívod kartonáže

5 Obsluha

• Kartonáž sa opracováva na šírke max. 425 mm.

• Širší kartón sa automaticky odreže.

Vypnutie

• O

točte hlavný vypínač do polohy „0“.  Rezací mechanizmus sa zastaví.

425 mm



4 Přehled

1 Vkladací otvor 2 Hlavný vypínač 3 Výstražná nálepka 4 Kolieska 5 Prípojka pre odsávacieho zariadenia

Poznámka:

HSM Proﬁ Pack 425 sa môže dodať aj s namontovaným odsávacím zariadením. Odsávacím zariadením (priemyselný vysávač s pripájacím priemerom 50 mm) môžete odstraňovať prach vznikajúci pri spracovávaní kartónu. Ak váš prístroj nemá takúto prípravu, v prípade potreby môžete potrebné časti dodatočne namontovať. Váš Proﬁ Pack 425 je už na to pripravený.

Prestavovacia súprava Proﬁ Pack: obj. č. 1.531.200.000 Mokrý/suchý vysávač: obj. č. 1.531.200.030

http://www.monomachines.com/

Page 57

04/2013 Proﬁ Pack 425 57

slovensky

Stroj vypnite a vytiahnite sieťovú zástrčku. Na čistenie používajte iba mäkkú handru a slabý mydlový roztok. Pritom nesmie do prístroja vniknúť žiadna voda.

7 Čistenie

9 Technické údaje

Rozmer rastra 5 x 100 mm Výkon rezu 2 - 3 vrstvy Pracovná rýchlosť 12 m/min Pracovná šírka 425 mm Výška vstupu 20 mm Napájanie 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Zaistenie 16 A 20 A Max. výkon motora 4 kW

Podmienky prostredia pri prevádzke: teplota relatívna vlhkosť vzduchu nadmorská výška

-10 °C až +40 °C

max. 90 %, bez kondenzovania

max. 2.000 m

Emísia hluku (Chod naprázdno / pri zaťažení)

64 - 65 dB(A)

67 - 68 dB(A) Rozmery š x v x h (mm) 700 x 480 x 970 Hmotnosť 171 kg Pripájací priemer sacej hadice 50 mm

Po uplynutí životnosti stroj zlikvidujte v súlade s ochranou životného prostredia. Pri likvidácii dodržiavajte platné predpisy. Keďže zákony podliehajú neustálym

zmenám, prosíme vás, aby ste sa v čase likvidácie spojili s komunálnou správou. Aj ﬁ rma HSM ako výrobca vám ochot- ne poradí vo veciach likvidácie vášho starého stroja.

8 Likvidácia / recyklácia

http://www.monomachines.com/

Page 58

58 Proﬁ Pack 425 04/2013

slovensky

Prehlásenie o zhode so smernicami ES

Výrobca HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany týmto prehlasuje, že v ďalšom texte popísaný stroj HSM Proﬁ Pack 425 na základe svojej koncepcie a konštrukcie, v prevedení, ktoré sme uviedli na trh, spĺňa základné bezpečnostné predpisy a požiadavky na ochranu zdravia podľa následne uvedených smerníc ES:

Smernica o strojových zariadeniach 2006 / 42 / ES Smernica o elektromagnetickej znášanlivosti 2004 / 108 / ES

Použité normy a technické špeciﬁ kácie:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Splnomocnená osoba pre zostavenie technických podkladov:

Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 10.01.2012

Rolf Gasteier - technický vedúci

http://www.monomachines.com/

Page 59

04/2013 Proﬁ Pack 425 59

eesti

Hooldusteenuseid võivad läbi viia vaid HSM-i klienditeenindus ning meie lepingupartnerite hooldustehnikud.

- Hoolitsege selle eest, et võrgupistikule

oleks kerge ligi pääseda.

- Veenduge enne pistiku sisestamist, et

vooluvõrgu pinge ja sagedus ühtiksid andmetega seadme tüübisildil.

- Vältige vedelike sattumist masinasse.

- Masinat ei tohi asetada radiaatori või

mõne muu soojusallika lähedusse.

- Õhutusavad peavad olema vabad ning

seinast ja mööblist vähemalt 5 cm kaugusel.

Proﬁ Pack 425 on mõeldud ainult kartongist pakkematerjali tootmiseks.

Anname seadmele üheaastase garantii. Mitmes vahetuses kasutamisel on garantiiperioodi pikkus 6 kuud. Toote kulumisel igapäevases kasutuses, väära käsitlemise tagajärjel tekkinud kahjustuste, toote hinna loomuliku languse ja kolmandate isikute tegude tagajärgede puhul garantii ei kehti.

Lugege kõik juhised enne masina käivitamist läbi ja säilitage juhised juhuks kui neid hiljem vaja peaks minema. Järgige kõiki tootel märgitud hoiatusi ja juhiseid.

Vigastusoht!

Käsi ega muid kehaosi ei tohi mingil põhjusel toiteavasse pista.

Vigastusoht sissetõmbe läbi!

Hoidke pikad juuksed, avarad riideesemed, lipsud, sallid, ehted jms. toiteavast eemal. Töödelda ei või materjali, millel on soodumus moodustada silmuseid, näiteks kleeplint, pikad ribad jne.

Hoidke lastele kättesaamatus kohas. Isetegevuslikus korras paranduste teostamine on keelatud.

Kui masin on kahjustatud või rikkis, lülitage see välja, eemaldage vooluvõrgust ja helistage klienditeenindusse.

Sihipärane kasutamine, garantii

2 Ohutusjuhised

Originaalkasutusjuhendi tõlge

• Transpordivahendi (nt tõstuki) kandevõi-

me peab vastama masina kaalule 170 kg.

• Arvestage masina transportimisel, et selle

raskuskese paikneb kõrgel.

• Masina tohib paigaldada ainult kuiva

ruumi kõvale, tasasele põrandale (mitte vaipkattele!). Masin avaldab iga rulliku kohas põrandale koormust u. 45 kg.

• Järgige lahtipakkimise juhendit.

3 Transportimine, paigaldamine

http://www.monomachines.com/

Page 60

60 Proﬁ Pack 425 04/2013

eesti

• Vea korral materjali masinast eemaldamiseks keerake pealüliti positsiooni “R”.  Lõikur liigub tagurpidi.

Teiste tõrgete puhul kontrollige palun enne klienditeenindusega kontakteerumist, kas mootor ei ole ülekoormatud. Laske masinal enne järgmist kasutamist umbes 15–20 minutit jahtuda.

6 Vigade vältimine

Sisselülitamine

• Keerake pealüliti positsiooni „I“

Lõikur käivitub.

Pappkastide sisestamine

5 Kasutamine

• Töödelda on võimalik kuni 425 mm laiusi pappkaste.

• Laiem papp lõigatakse automaatselt parajaks.

Väljalülitamine

• Keerake pealüliti positsiooni „0“.  Lõikur peatub.

425 mm



4 Ülevaade

1 Toiteava 2 Pealüliti 3 Hoiatav silt 4 Rullikud 5 Ühenduskoht tolmuimeja jaoks

Tähelepanu:

HSM Proﬁ Pack 425-e on võimalik tellida ka koos sisseehitatud tolmuimejaga. Tolmuimejat (tööstuslik tolmuimeja, mille ühendustoru diameeter peab olema 50 mm) kasutatakse papitolmu äraimemiseks. Kui teie masinal ei ole sisseehitatud tolmuimejat, on vastavalt vajadusele võimalik vajalikud osad hiljem lisada. Teie Proﬁ Pack 425 on selleks sobilik.

Proﬁ Packi tööriistakomplekt: tellimisnumber 1.531.200.000

Märg/kuivmeetodil tolmuimeja: tellimisnumber 1.531.200.030

http://www.monomachines.com/

Page 61

04/2013 Proﬁ Pack 425 61

eesti

Lülitage paberipurustaja välja ning eemaldage pistik vooluvõrgust. Paberipurustajat võib puhastada vaid pehme lapi ja õrna seebilahusega. Seejuures ei tohi vesi sattuda seadme sisemusse.

7 Puhastamine

9 Tehnilised andmed

Võrgustiku mõõtmed 5 x 100 mm Lõikevõimeee 2 - 3 kihti Optimaalne töö kiirus 12 m/min Sisestatava materjali laius 425 mm Sisselaskeava kõrgus 20 mm Pinge 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Ohutus 16 A 20 A Mootori võimsus max. 4 kW

Kasutuskoha keskkonnatingimused: temperatuur suhteline niiskus kõrgus merepinnast

–10 °C kuni +40 °C

maks. 90%, mittekondenseeriv

maks. 2000 m

Müratase (puhkeasendis/töös)

64 - 65 dB(A) 67 - 68 dB(A)

Mõõtmed laius x pikkus x kõrgus (mm)

700 x 480 x 970 Kaal 171 kg Ühenduskoha diameeter tolmuimeja

jaoks

50 mm

Masina kasutamisaja lõpus tuleb see keskkonnasõbralikult kasutuselt kõrvaldada. Seejuures tuleb järgida kehtivaid eeskirju. Kuna õigusnormid võivad aja jooksul

muutuda, palume teil antud hetkel pöörduda kohaliku omavalitsuse poole. Ka tootjaﬁ rma HSM aitab teid meelsasti vana masina utiliseerimisel.

8 Jäätmekäitlus / taaskasutus

http://www.monomachines.com/

Page 62

62 Proﬁ Pack 425 04/2013

eesti

EL-i vastavussertiﬁ kaat

Tootja HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany kinnitab käesolevaga, et meie järgnevalt kirjeldatud masina HSM Proﬁ Pack 425 turule toodud mudeli kontseptsioon ja ehitus vastavad allpool loetletud asjaomastele EÜ direktiivide ohutus- ja tervisenõuetele.

Madalpinge-direktiiv 2006 / 95 / EÜ EMÜ direktiiv 2004/108/EÜ

Rakendatud standardid ja tehnilised nõuded:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Tehnilise toimiku kokku pannud volitatud esindaja: Rolf Gasteier, HSM GmbH + Co. KG

Frickingen, 10.01.2012 Rolf Gasteier - tehniline juhataja

http://www.monomachines.com/

Page 63

04/2013 Proﬁ Pack 425 63

русский

Перевод оригинала инструкции по эксплуатации

ющего персонала. При повреждениях или не-

правильной работе, а также перед сменой места использования или очисткой выключите машину Proﬁ Pack и вы- тащите штепсель из розетки.

Сервисные работы разрешается выполнять только службе технического обеспечения HSM или сервис-техникам наших авторизованных партнеров.

• Шредер устанавливайте таким обра-

зом, чтобы обеспечивался легкий до-

ст

уп к штепселю сетевого провода.

• Перед включением в сеть убедитесь в

том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.

• Предотвращайте попадание воды в машину Proﬁ Pack.

• Запрещается устанавливать машину вблизи радиаторов отопления или других источников тепла.

• Необходимо установить шредер на расстоянии не

менее 5 см от стен или

мебели.

Машина Proﬁ Pack 425 предназначена ис- ключительно для переработки картона в упаковочный материал.

Гарантийный срок на машину составляет один год. При использовании в многосменном режиме работы гарантийный срок составляет 6 месяцев. В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц.

Перед вводом машины в эксплуатацию прочтите инструкцию по

эксплуатации,

храните ее для последующего использования и передавайте ее последующим пользователям. Соблюдайте все указания по технике безопасности, приведенные на машине Proﬁ Pack.

Опасность травмирова-

ния!

Ни в коем случае не вводите

в приемную щель руки.

Опасность травмирования

из-за втягивания!

Не допускайте попадания

длинных волос, свободной

одежды, галстуков, платков,

нашейных

и наручных цепочек в зону, расположенную в непосредственной близости от приемной щели. Не уничтожайте материалы, склонные к образованию петель, напри-

мер, ленты, шнуры, пластмассовую пленку и т. п.

Машину Proﬁ Pack необходи- мо устанавливать в месте, недоступном для детей. Машину использовать только под наблюдением обслужива-

1 Использование по назначе-

нию, гарантия

2 Указания по технике безопас-

ности

• Транспортные средства (например, тележка с грузоподъемным приспособлением) должны быть рассчитаны на вес машины величиной 170 кг.

• При транспортировке учитывайте высоту расположения центра тяжести машины.

• Машину разрешается устанавливать только в сухих помещениях на прочном, ровном полу (без коврового покрытия!). Нагрузка на пол составляет около 45 кг для каждого ролика.

• Соблюдать

инструкцию по распаковке.

3 Транспортировка, монтаж

http://www.monomachines.com/

Page 64

64 Proﬁ Pack 425 04/2013

русский

• Для изъятия материала в случае неисправности поверните главный выключатель в положение «R».  Режущий механизм работает

в обратном направлении.

В случае других неисправностей, перед тем как обратиться в нашу службу технического обеспечения, проверьте, не был ли перегружен двигатель. Перед повторным включением дайте машине охладиться в течение 15 – 20 минут.

6 Устранение неисправностей

Включение

•

Поверните главный выключатель в положение «I». Режущий механизм начинает

работать.

Подача картона

5 Управление

• Картон перерабатывается на ширине до 425 мм.

• Более широкий картон автоматически обрезается.

Выключение

•

Поверните главный выключатель в положение «0».  Режущий механизм останавливается.

425 mm



4 Общий вид

1 Приемная щель 2 Главный выключатель 3 Предупреждающая наклейка 4 Ролики 5 Патрубок для отсасывающего

приспособления

Указание:

Машина HSM Proﬁ Pack 425 может поставляться также со встрооенным отсасывающим устройством. С помощью отсасывающего приспособления (промышленного пылесоса с диаметром патрубка 50 мм) можно удалять пыль, образующуюся при переработке картона. Если Ваша машина не имеет этого устройства, то, при необходимости, детали можно установить позднее. Машина Pro

ﬁ Pack 425 уже подготовлена

для этого. Комплект для переоборудования

Proﬁ Pack:

арт. № 1.531.200.000 Пылесос для влажной/сухой очистки: арт. № 1.531.200.030

http://www.monomachines.com/

Page 65

04/2013 Proﬁ Pack 425 65

русский

Выключите машину и вытащите штепсель из розетки. Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода.

7 Очистка

9 Технические данные

Шаг 5 x 100 мм Производительность 2 – 3 слоя Рабочая скорость 12 м/мин. Рабочая ширина 425 мм Пропускная высота 20 мм Электропитание 3 x 400 В, 50 Гц 3 x 208 В / 60 Гц Защита предохранителями 16 A 20 A Макс. мощность двигателя 4 kВт Условия окружающей среды во

время эксплуатации: Температура Относительная влажность воздуха Высота над уровнем моря

от -10 °C до +40 °C

макс. 90 %, без конденсации

макс. 2000 м

Уровень шума (холостой ход/полная нагрузка)

64 - 65 дБ(A) 67 - 68 дБ(A)

Размеры Ш х В х Г (мм) 700 x 480 x 970 Вес 171 кг Диаметр патрубка для всасываю-

щего шланга

50 мм

В конце срока службы машину необходимо утилизировать допустимым с экологической точки зрения образом. При этом соблюдать действующие пред-

писания. В связи с постоянными изменениями законодательства мы просим своевременно связаться с коммунальным управлением. Компания HSM как изготовитель также проконсультирует Вас по вопросам утилизации отработавшей свой срок машины.

8 Утилизация / Рисайклинг

http://www.monomachines.com/

Page 66

66 Proﬁ Pack 425 04/2013

русский

Заявление о соответствии нормам ЕС

Изготовитель HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany настоящим заявляет о том, что указанная ниже машина

HSM Proﬁ Pack 425

на основании своей концепции и конструкции в выведенном нами на рынок исполнении соответствует основным требованиям к технике безопасности и охране здоровья приведенных ниже директив ЕС:

Директива ЕС по машинному оборудованию 2006 / 42 / EC Директива по электромагнитной совместимости 2004 / 108 / EС

Примененные стандарты и технические требования:

• EN 953 • EN 1037

• EN ISO 12100-1

• EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204

• EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Ответственный за составление технической документации:

Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 10.01.2012

Rolf Gasteier - технический руководитель

http://www.monomachines.com/

Page 67

04/2013 Proﬁ Pack 425 67

slovensko

Servisna dela na naprave sme izvajati samo HSM–servisna služba ali servisni tehnik našega zastopnika.

• Pazite na to, da je omrežni vtič lahko do-

stopen

• Pred priklopom na omrežje preverite, če

se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.

• Preprečujte, da bi v Proﬁ Pack prodrle

tekočine.

• Stroja se ne sme postaviti v bližino ogre-

valnega telesa ali drugega vira toplote.

• Prezračevalne reže morajo biti vedno

proste in od stene ali pohištva oddaljene min. 5 cm.

Proﬁ Pack 425 je izključno namenjen za izdelavo pakirnih blazin iz kartona.

Za stroj nudimo 1 leto garancije. Če stroj obratuje v več izmenah, je garancisjki čas 6 mesecev. Za običajno obrabo, poškodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahtev.

Pred začetkom uporabe stroja preberite navodila za uporabo, jih shranite za bodočo rabo ter jih predajte morebitnim bodočim uporabnikom. Upoštevajte varnostna navodila, ki so nameščena na Proﬁ - Pack.

Nevarnost poškodb!

Nikoli ne posegajte v odprtino za dovajanje papirja.

Nevarnost poškodbe zaradi povleka v napravo!

Ne približujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verižicami, zapestnicami itd. Ne uničujte materialov, ki so nagnjeni k temu, da se ovijajo, npr, trakove, vezalke, plastično folijo itd.

Proﬁ Pack postavite izven dose- ga otrok. Stroj naj teče samo v prisotnosti upravljalca.

Proﬁ Pack izklopite, če je po- škodovan ali ne deluje pravilno, kot tudi pred menjavo mest ali čiščenjem in izvlecite omrežni vtič.

1 Uporaba v skladu z določili,

garancija

2 Varnostna opozorila

Prevod originalnega navodila za uporabo

• Transportna sredstva (npr. dvižna miza) morajo biti ustrezno dimenzionirana glede na težo stroja 170 kg.

• Pri transportu upoštevajte visoko težišče stroja.

• Stroj se sme postaviti le v suhe prostore na trdna in ravna tla (ne na preprogaste talne obloge). Obremenitev tal na vsakem kolesu je pribl. 45 kg.

• Upoštevajte navodilo za razpakiranje.

3 Transport, postavitev

http://www.monomachines.com/

Page 68

68 Proﬁ Pack 425 04/2013

slovensko

• Za odvzem materiala pri motnjah obrnite glavno stikalo na položaj „R“.  Rezila tečejo vzvratno.

V primeru motenj, še preden kličete našo servisno službo, preverite da ni prišlo do preobremenitve motorja. Pred ponovnim zagonom pustite stroj ohlajati pribl. 15 – 20 min.

6 Odstranjevanje motenj

Vklop

•

Obrnite glavno stikalo na položaj „I“. Rezila stečejo.

Dovajanje kartona

5 Upravljanje

• Karton se obdela na širino do 425 mm.

• Širši karton se avtomatsko odreže.

Izklop

• O

brniteglavno stikalo na položaj „0“.

 Rezila se ustavijo.

425 mm



4 Pregled

1 Oprtina za dovajanje 2 Glavno stikalo 3 Opozorilna nalepka 4 Kolesca 5 Priključek za sesalno napravo

Nasvet:

HSM Proﬁ Pack 425 je dobavljiv tudi z vgrajeno odsesovalno pripravo. S sesalno napravo (industrijski sesalec za prah s premerom priključka 50 mm) lahko pri obdelavi kartona odstranite nastali prah. Če vaša naprava te priprave nima, lahko po potrebi te dele naknadno montirate. Vaš Proﬁ Pack 425 je za to že pripravljen.

Pregradni komplet Proﬁ Pack: naroč. št.1.531.200.000 Vodni / suhi sesalec: naroč. št. 1.531.200.030

http://www.monomachines.com/

Page 69

04/2013 Proﬁ Pack 425 69

slovensko

Stroj izklopite in izvlecite omrežni vtič. Čiščenje lahko izvajate samo z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

7 Čiščenje

9 Tehnični podatki

Mera rasterja 5 x 100 mm Učinek rezanja 2 - 3 položaji Delovna hitrost 12 m/min Delovna širina 425 mm Višina dovajanja 20 mm Priključek 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Zavarovanje 16 A 20 A Moč motorja maks. 4 kW

Pogoji okolice med obratovanjem: Temperatura relativna vlažnost zraka nadmorska višina

-10 °C do +40 °C

maks. 90 %, se ne kondenzira

maks. 2.000 m

Emisija hrupa (Prosti tek / pod obremenitvijo)

64 - 65 dB(A)

67 - 68 dB(A) Dimenzije DxŠxV (mm) 700 x 480 x 970 Teža 171 kg Premer priključka za sesalno cev 50 mm

Po končani življenjski dobi se mora stroj odstraniti skladno s predpisi o varovanju okolja. Pri tem se mora upoštevati takrat veljavne predpise. Ker se zakono-

daja stalno spreminja, vas prosimo, da se v danem trenutku posvetujete z vašim komunalnim podjetjem. Tudi podjetje HSM vam kot proizvajalec svetuje pri odstranitvi vašega starega stroja.

8 Odstranjevanje / recikliranj

http://www.monomachines.com/

Page 70

70 Proﬁ Pack 425 04/2013

slovensko

ES-izjava o skladnosti

Proizvajalec HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany s tem pojasnuje, da v nadaljevanju opisani stroj HSM Proﬁ Pack 425 na podlagi svoje zasnove in načina izdelave v izvedbi, ki smo jo dali v promet, ustreza temeljnim varnostnim in zdravstvenim zahtevam po v nadaljevanju opisanih direktivah ES:

Direktiva za stroje 2006 / 42 / ES Direktiva o elektromagnetni združljivosti 2004 / 108 / ES

Navedene norme in tehnični podatki:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Pooblaščeni za sestavljanje tehnične dokumentacije: Rolf Gasteier, HSM GmbH + Co. KG

Frickingen, 10.01.2012 Rolf Gasteier - tehnični vodja

http://www.monomachines.com/

Page 71

04/2013 Proﬁ Pack 425 71

magyar

Az eredeti használati útmutató fordítása

és húzza ki a hálózati dugaszt. Szervizmunkákat csak a HSM

vevőszolgálata és szerződéses partnereink szerviztechnikusai végezhetnek.

• Ügyeljen arra, hogy a hálózati csatlakozó

könnyen elérhető legyen.

• A hálózati csatlakozódugó csatlakoztatá-

sa előtt ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.

• Kerülje el, hogy a Proﬁ Pack készülékbe

folyadékok kerüljenek.

• A gépet nem szabad fűtőtest vagy más

hőforrás közelében felállítani.

• A szellőzőnyílásoknak szabadon kell

maradniuk, és az iratmegsemmisítőnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.

A Proﬁ Pack 425 készülék kizárólag karton- papírból készült csomagolóbélések gyártására alkalmazható.

A gépre egy év szavatosságot biztosítunk. Több műszakos üzemben történő használat esetén a szavatossági idő 6 hónap. A kopásra ill. a szakszerűtlen kezelésből valamint harmadik személyek általi beavatkozásokból eredő károsodásokra sem a jótállás, sem a garancia nem vonatkozik.

A gép használatba vétele előtt

olvassa el a kezelési útmutatót, őrizze meg későbbi használat-

ra, és adja tovább a későbbi felhasználóknak. Vegye ﬁ gyelembe a Proﬁ Pack készüléken elhelyezett összes biztonsági útmutatót.

Sérülésveszély!

Soha ne nyúljon a papíradagoló

nyílásának résébe.

Sérülésveszély behúzódás

által!

Ügyeljen arra, hogy hosszú haj,

laza öltözék, nyakkendő, sál,

nyak- és karlánc stb. ne kerül-

jön a papíradagoló nyílásának

közelébe. Ne semmisítsen meg

a készülékben hurkolódásra

hajlamos anyagot, pl. szalagot,

zsineget, műanyag fóliát stb.

A Proﬁ Pack készüléket gyerme-

kektől kellő távolságban állítsa

fel. A gépet csak kezelőszemély

jelenlétében szabad üzemeltet-

ni.

A Proﬁ Pack készüléket sérülés

vagy nem rendeltetésszerű mű-

ködés, továbbá helyváltoztatás

vagy tisztítás előtt kapcsolja ki,

1 Rendeltetésszerű használat,

garancia

2 Biztonsági tudnivalók

• A szállítóeszközök (például emelőkocsi) terhelhetősége legyen a gép 170 kg-os tömegéhez méretezve.

• A szállításnál vegye ﬁ gyelembe a gép magas tömegközéppontját.

• A gépet csak száraz helyiségekben, szilárd és sík padlózaton (szőnyegpadlón nem!) szabad felállítani. A padlózat terhelése mindegyik görgőn kb. 45 kg.

• Vegye ﬁ gyelembe a kicsomagolási útmu- tatót.

3 Szállítás, felállítás

http://www.monomachines.com/

Page 72

72 Proﬁ Pack 425 04/2013

magyar

• Fordítsa a főkapcsolót üzemzavar esetén az anyag eltávolításához „R” állásba.  A vágómű visszafelé jár.

Más jellegű üzemzavarok esetén vevőszolgálatunk értesítése előtt győződjön meg róla, hogy a motor nincs-e túlterhelve. Hagyja a gépet az újbóli üzembe helyezés előtt kb. 15 – 20 percig lehűlni.

6 Hibaelhárítás

Bekapcsolás

•

Fordítsa a főkapcsolót „I” állásba. A vágómű elindul.

Karton hozzávezetése

5 Kezelés

• A gép legfeljebb 425 mm széles kartonokat dolgoz fel.

• Az ennél szélesebb kartont a gép automatikusan levágja.

Kikapcsolás

• F

ordítsa a főkapcsolót „0” állásba.

 A vágómű leáll.

425 mm



4 Áttekintés

1 Adagolónyílás 2 Főkapcsoló 3 Figyelmeztető címke 4 Tekercsek 5 Légszívó készülék csatlakozója

Megjegyzés:

A HSM Proﬁ Pack 425 készülék beépített elszívóegységgel is szállítható. Légszívó készülékkel (ipari porszívó 50 mm-es csatlakozóátmérővel) a karton feldolgozásánál keletkező port távolíthatja el. Ha készüléke ezzel az egységgel nem rendelkezik, az alkatrészeket szükség esetén utólagosan is felszerelheti. A Proﬁ Pack 425 készülék erre már elő van készítve.

Proﬁ Pack átépítőkészlet: cikkszám 1.531.200.000 Nedves-/szárazlégszívó: cikkszám 1.531.200.030

http://www.monomachines.com/

Page 73

04/2013 Proﬁ Pack 425 73

magyar

Kapcsolja ki a gépet, és húzza ki a hálózati dugaszt. A tisztítást csak puha kendővel és enyhén szappanos vízzel szabad végezni. Eközben nem kerülhet víz a berendezésbe.

7 Tisztítás

9 Műszaki adatok

Raszterméret 5 x 100 mm Vágási teljesítmény 2 - 3 réteg Műveleti sebesség 12 m/min Munkaszélesség 425 mm Beeresztési magasság 20 mm Hálózati csatlakozás 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Óvintézkedés 16 A 20 A Motorteljesítmény max. 4 kW

Üzem közbeni környezeti feltételek: Hőmérséklet Relatív páratartalom Tenger feletti magasság

-10 °C ... +40 °C

max. 90 %, nem lecsapódó

max. 2.000 m

Zajszint (üresjárat / teljes terhelés)

64 - 65 dB(A)

67 - 68 dB(A) Méretek SZ x H x M (mm) 700 x 480 x 970 Súly 171 kg Szívótömlő csatlakozási átmérője 50 mm

A gépet annak élettartama végén környezetvédő módon kell ártalmatlanítani. Ennek során az akkor érvényes előírásokat kell ﬁ gye- lembe venni. Tekintettel arra, hogy

a törvényi helyzet folyamatosan változik, ezért kérjük, hogy az adott időpontban lépjen kapcsolatba a helyi önkormányzattal. Régi gépének ártalmatlanításával kapcsolatban azonban a HSM cég is szívesen szolgál tanáccsal.

8 Ártalmatlanítás / újrahasznosí-

tás

http://www.monomachines.com/

Page 74

74 Proﬁ Pack 425 04/2013

magyar

EG-Konformitási nyilatkozat

A HSM GmbH + Co. KG, 88699 Frickingen / Germany, Austraße 1 - 9 (Németország) mint gyártó ezúton igazolja, hogy az alább jelölt gép HSM Proﬁ Pack 425 kialakítása és építésmódja alapján az általunk forgalomba hozott kivitelben az alább felsorolt EK-irányelvekben meghatározott alapvető biztonsági és egészségügyi követelményeknek megfelel:

Gépekre vonatkozó irányelv: 2006 / 42 / EK Elektromágneses összeférhetőségre vonatkozó irányelv, 2004 / 108 / EK

Alkalmazott szabványok és műszaki speciﬁ kációk:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 A műszaki dokumentáció összeállításának felelőse: Rolf Gasteier, HSM GmbH + Co. KG

Frickingen, 10.01.2012 Rolf Gasteier - műszaki vezető

http://www.monomachines.com/

Page 75

04/2013 Proﬁ Pack 425 75

română

aparatul Proﬁ Pack şi scoateţi ﬁ şa de reţea.

Efectuarea lucrărilor de service este permisă numai serviciului de asistenţă tehnică HSM şi tehnicienilor de service.

• Aveţi în vedere ca ﬁ şa de reţea să ﬁ e

uşor accesibilă.

• Înainte de introducerea ﬁ şei, veriﬁ caţi

dacă tensiunea şi frecvenţa reţelei dumneavoastră coincid cu datele de pe plăcuţa de fabricaţie.

• Evitaţi ca lichidele să ajungă în aparatul

Proﬁ Pack.

• Nu este permisă amplasarea aparatu-

lui Proﬁ Pack în apropierea unui corp de încălzit sau a unei alte surse de căldură.

• Fantele de aerisire trebuie să ﬁ e libere

şi trebuie respectată o distanţă de min. 5 cm faţă de perete sau de mobilă.

Aparatul Proﬁ Pack 425 este destinat în ex- clusivitate producerii de umplutură anti-şoc din carton.

Asigurăm o garanţie legală de un an pentru maşină. În cazul folosirii în mai mule schimburi, garanţia acordată este de 6 luni. Uzura, deteriorările produse ca urmare a utilizării neconforme cu destinaţia, ca şi intervenţiile unei terţe părţi, nu fac obiectul garanţiei producătorului sau vânzătorului.

Înainte de punerea în funcţiune a maşinii, citiţi manualul de exploatare păstraţi-l pentru utili-

zare ulterioară şi predaţi-l noilor utilizatori atunci când înstrăinaţi maşina. Acordaţi atenţie tuturor indicaţiilor de securitate amplasate pe Proﬁ Pack!

Pericol de accidentare!

Nu introduceţi mâna niciodată

în fanta de la deschiderea pen-

tru intrarea hârtiei.

Pericol de accidentare prin

atragere în interior!

Nu aduceţi părul lung, hainele

largi, cravatele, fularele, lănţi-

şoarele de gât şi mână etc. în

zona deschiderii pentru intrarea

hârtiei. Nu distrugeţi material

care tinde să formeze ochiuri,

de ex. benzi, şnururi, folie de

plastic.

Nu lăsaţi aparatul Proﬁ Pack la

îndemâna copiilor. Lăsaţi ma-

şina să funcţioneze numai în

prezenţa unui operator.

În cazul deteriorării sau al unei

funcţionări incorecte, precum

şi înainte de schimbarea locu-

lui sau la curăţare, deconectaţi

1 Utilizarea conform destinaţiei,

garanţia producătorului

2 Indicaţii de securitate

Traducere a manualului de exploatare original

• Mijlocul de transport (de ex. căruciorul de ridicare) trebuie să ﬁ e dimensionat cores- punzător pentru masa maşinii de 170 kg.

• La transportul maşinii acordaţi atenţie centrului de greutate ridicat al acesteia.

• Instalarea maşinii este permisă numai într-un spaţiu uscat şi pe o podea plană (nu pe mochetă!). Sarcina asupra podelei exercitată de ﬁ ecare rolă este de aprox. 45 kg.

• Acordaţi atenţie instrucţiunilor de dezam- balare.

3 Transportul, instalarea

http://www.monomachines.com/

Page 76

76 Proﬁ Pack 425 04/2013

română

• Pentru extragerea materialului, în caz de defecţiuni, treceţi comutatorul principal pe poziţia „R”.  Aparatul de tăiat funcţionează înapoi.

În cazul altor defecţiuni, înainte de înştiinţarea serviciului nostru de asistenţă tehnică, vă rugăm să veriﬁ caţi dacă motorul a fost suprasolicitat. Înainte de repornire, lăsaţi maşina să se răcească aprox. 15 – 20 min.

6 Remedierea avariilor

Conectarea

•

Rotiţi comutatorul principal în poziţia „I”. Aparatul de tăiat porneşte.

Alimentaţi cu carton

5 Utilizarea

• Pot ﬁ prelucrate bucăţi de carton cu lăţi- mea de până la 425 mm.

• Un caton mai lat este tăiat în mod automat.

Decuplarea

•

Rotiţi comutatorul principal în poziţia „0”.  Aparatul de tăiat se opreşte.

425 mm



4 Vedere generală

1 Deschiderea de introducere 2 Comutatorul general 3 Eticheta de atenţionare 4 Role 5 Racordul la dispozitivul de aspirare

Indicaţie:

Aparatul HSM Proﬁ Pack 425 poate ﬁ livrat şi cu o instalaţie de aspirare încorporată. Puteţi îndepărta praful, care apare ca urmare a prelucrării, cu ajutorul unui dispozitiv de aspirare (aspirator industrial cu diametrul de racord de 50 mm). În cazul în care aparatul dvs. nu deţine acest tip de racord, piesele pot ﬁ montate ulterior în caz de necesitate. Aparatul dvs. Proﬁ Pack 425 este deja pregătit în acest sens.

Kitul de modiﬁ care Proﬁ Pack: nr. comandă 1.531.200.000 Aspirator umed/uscat: nr. comandă. 1.531.200.030

http://www.monomachines.com/

Page 77

04/2013 Proﬁ Pack 425 77

română

Opriţi maşina şi deconectaţi ﬁ şa de reţea. Curăţarea se poate face numai cu o cârpă moale şi cu o soluţie diluată de săpun. Pătrunderea apei în aparat este interzisă.

7 Curăţarea

9 Date tehnice

Dimensiunea rasterului 5 x 100 mm Capacitatea de tăiere 2 - 3 straturi Viteza de lucru 12 m/min Lăţimea de lucru 425 mm Înălţimea de alimentare 20 mm Racord 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Asigurarea 16 A 20 A Puterea max. a motorului 4 kW

Condiţii ambiante în funcţiune: Temperatura Umiditatea relativă a aerului Altitudinea peste nivelul mării

-10 °C până la +40 °C

max. 90 %, fără formare de condens

max. 2.000 m

Nivelul sonor (mers în gol / În sarcină)

64 - 65 dB(A)

67 - 68 dB(A) Dimensiuni L x l x H (mm) 700 x 480 x 970 Masa 171 kg Diametrul de racord pentru furtunul

de aspirare

50 mm

La ﬁ nalul duratei de serviciu maşi- na trebuie eliminată ca deşeu în conformitate cu normele de protecţie a mediului. Se vor respecta prescripţiile în vigoare. Deoarece

legislaţia este supusă în permanenţă unor modiﬁ cări, vă rugăm ca la mo- mentul respectiv să luaţi legătura cu administraţia locală. Şi ﬁ rma HSM vă acordă, în calitatea sa de producător, consultanţă cu privire la eliminarea ca deşeu a maşinii dumneavoastră vechi.

8 Eliminarea ca deşeu / recicla-

rea

http://www.monomachines.com/

Page 78

78 Proﬁ Pack 425 04/2013

română

Declaraţia de conformitate CE

Producătorul HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany declară prin prezenta că maşina menţionată în continuare, HSM Proﬁ Pack 425 corespunde pe baza concepţiei şi variantei sale constructive, precum şi în varianta pusă de noi în circulaţie, cerinţelor de securitate şi sănătate care stau la baza directivelor CE:

Directiva CE privind echipamentele tehnice 2006/42/CE Directiva privind compatibilitatea electromagnetică 2004/108/CE

Norme aplicate şi speciﬁ caţii tehnice:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Împuternicit pentru redactarea documentaţiilor tehnice: Rolf Gasteier, HSM GmbH + Co. KG

Frickingen, 10.01.2012 Rolf Gasteier - Director tehnic

http://www.monomachines.com/

Page 79

04/2013 Proﬁ Pack 425 79

български

При повреда или неправилно функциониране както и преди преместване или почистване изключете Proﬁ Pack и изваде- те щепсела.

Сервизното обслужване трябва да се извършва само от службата за работа с клиенти на фирма HSM и от сервизните техници на нашите търговски партньори.

• Внимавайте щепселът да е лесно дос-

тъпен

• Преди включване на

щепсела се убедете, че напрежението и честотата на Вашата електрическа мрежа отговарят на данните от фирмената табелка.

• Внимавайте да не попадат течности в Proﬁ Pack.

• Машината не трябва да се поставя в

близост до радиатори или други източници на топлина.

• Вентилационните отвори трябва да са свободни и

да са на разстояние от

стени или от мебели най-малко 5 cm.

Proﬁ Pack 425 е предназначен изключи- телно само за производство на опаковъчни подложки от картон.

Машината има една година гаранция. При използване на сменен режим на работа гаранционният срок е 6 месеца. Износване, щети от използване не по предназначение както и интервенции от трети лица не се покриват от гаранцията.

Преди пускане в ек

сплоата-

ция на

машината прочетете инструкцията за експлоатация, съхранете я за бъдещо

използване и я предайте на бъдещите ползващи. Съблюдавайте всички поставени върху Proﬁ Pack указания за безопасност.

Опасност от нараняване!

В никакъв случай не пъхайте ръка в отвора за подаване на хартия.

Опасност от нараняване чрез поемане на ръката!

Дълга коса

, свободни дрехи,

вратовръзки, шалове, колиета и гривни пазете далеч от отвора за подаване на хартия. Не унищожавайте материали, склони към завързване, например, ленти, шнурове, пластмасово фолио.

Не поставяйте Proﬁ Pack в обсега на деца. Машината

за унищожаване на докумен-

ти трябва да работи само в присъствие на обслужващия персонал.

1 Използване по предназначе-

ние, гаранция

2 Указания за безопасност

Превод на оригиналната инструкция за експлоатация

• Транспортните средства (напр. количка нископовдигач) трябва да са оразмерени съответно за тегло на машината от

170 kg.

• При транспорт съблюдавайте високия

център на тежестта на машината.

• Машината трябва да се поставя само

в сухи помещения върху твърда, равна

основа (не върху мокет!). Натоварването на основата е при всяка ролка около

45 kg.

• Съблюдав

айте инструкцията за разо-

паковане.

3 Транспорт, поставяне

http://www.monomachines.com/

Page 80

80 Proﬁ Pack 425 04/2013

български

• При смущения за изваждане на материала завъртете главния прекъсвач на позиция „R“.  Режещият инструмент работи

на заден ход.

При други смущения проверете, преди да се обърнете към нашата служба за работа с клиенти, дали не е бил претоварен двигателят. Преди ново пускане оставете машината да се охлади около

15 – 20 min.

6 Отстраняване на смущения

Включване

•

Завъртете главния прекъсвач на позиция „I“. Режещият инструмент започ-

ва да работи.

Подаване на картон

5 Обслужване

• Обработват се картони с ширина до 425 mm.

• По-широк картон се отрязва автома- тично.

Изключване

• З

авъртете главния прекъсвач на позиция „0“.  Режещият инструмент спира.

425 mm



4 Обзор

1 Отвор за подаване 2 Главен прекъсвач 3 Предупредителни лепенки 4 Ролки 5 Свързване за засмукващ апарат

Указание:

HSM Proﬁ Pack 425 може да се достави и с вградено засмукващо устройство. Със засмукващ апарат (индустриална прохосмукачка с диаметър на свързване 50 mm) можете да отстранявате падащия при преработката на картон прах. Ако уредът Ви няма това устройство, можете да монтирате допълнит

елно

тези

части при необходимост. Вашият

Proﬁ Pack 425 е вече подготвен за това. Комплект за пресъоръжаване Proﬁ Pack:

кат. номер 1.531.200.000 Устройство за мокро/сухо засмукване: кат. номер. 1.531.200.030

http://www.monomachines.com/

Page 81

04/2013 Proﬁ Pack 425 81

български

Изключете машината и извадете щекера. Почиствайте само с мека кърпа и слаб сапунен разтвор. При това не трябва да прониква вода в уреда.

7 Почистване

9 Технически данни

Размер на растера 5 x 100 mm Капацитет на рязане 2 - 3 положение Работна скорост 12 m/min Работна ширина 425 mm Височина на подаване 20 mm Свързване 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Защита 16 A 20 A Мощност на мотора макс. 4 kW Условия на околната среда при

работа: Температура Относителна влажност на въздуха Височина над морското равнище

-10 °C до +40 °C

макс. 90 %, некондензираща

макс. 2.000 m

Ljudnivå (tomgång / last)

64 - 65 dB(A) 67 - 68 dB(A)

Ниво на шум (празен ход / под товар)

700 x 480 x 970

Тегло 171 kg Диаметър на свързване за смука-

телен маркуч

50 mm

В края на експлоатационния срок машината трябва да се изхвърли без да се замърсява околната среда. При това трябва да се съблюдават валидните

предписания. Тъй като законодателните разпоредби са подложени на постоянни промени, Ви молим в дадения момент да се свържете с Вашата локална администрация. Фирма HSM като производител ще Ви консултира с удоволствие относно изхвърлянето на Вашата стара машина.

8 Изхвърляне / Рециклиране

http://www.monomachines.com/

Page 82

82 Proﬁ Pack 425 04/2013

български

Декларация за съответствие на ЕО

Производителят HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany декларира, че упомената по-долу машина

HSM Proﬁ Pack 425

отговаря въз основа на концепцията и конструкцията си в пуснатия от нас за продажба модел на основните изисквания за безопасност и здравеопазване на дадените по-долу директиви на ЕО:

Директива за машини 2006 / 42 / ЕО Директива за електромагнитна съвместимост 2004 / 108 / ЕО

Приложени норми и технически спецификации:

• EN 953

• EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 +

A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Упълномощен за окомплектоване на техническата документация:

Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 10.01.2012

Rolf Gasteier - Технически ръководител

http://www.monomachines.com/

Page 83

04/2013 Proﬁ Pack 425 83

ελληνικά

να την απενεργοποιείτε και να αποσυνδέετε το φις ρεύματος.

Οι εργασίες συντήρησης επιτρέπεται να διεξάγονται μόνο από την υπηρεσία εξυπηρέτησης πελατών της HSM και τους τεχνικούς συντήρησης των συμβαλλόμενων συνεταίρων μας.

• Ο ρευματολήπτης σύνδεσης στην πρίζα

πρέπει να είναι εύκολα προσιτός.

• Πριν από τη σύνδεση του φις στην πρίζα

ελέγξτε αν

η τάση και η συχνότητα του ηλεκτρικού ρεύματος συμφωνούν με τα στοιχεία στην πινακίδα της συσκευής.

• Μέσα στη συσκευή Proﬁ Pack δεν επιτρέ- πεται να διεισδύσει νερό.

• Το μηχάνημα δεν επιτρέπεται να τοποθετείται κοντά σε ένα θερμαντικό σώμα ή σε μια άλλη πηγή θερμότητας.

• Τα ανοίγματα αερισμού πρέπει να είναι

ανοικτά και

να υπάρχει απόσταση από

τον τοίχο ή τα έπιπλα τουλάχιστον 5 cm.

Η συσκευή Proﬁ Pack 425 προορίζεται απο- κλειστικά για την κατασκευή χαρτονένιων στοιχείων συσκευασίας.

Για τη συσκευή παρέχουμε ένα χρόνο εγγύηση. Κατά τη χρήση σε πολλές βάρδιες παρέχεται εγγύηση για 6 μήνες. Η φθορά τριβής, οι ζημιές από κακό χειρισμό, η φυσιολογική φθορά καθώς και οι ζημιές από ξένες επεμβάσεις δεν καλύπτονται από την εγγύηση.

Πριν από την έναρξη λειτουργίας

του μηχανήματος μελετήστε το εγχειρίδιο με τις οδηγίες λειτουργίες. Φυλάξτε το για

μελλοντική χρήση και παραδώστε το σε τυχόν μελλοντικούς χρήστες. Να τηρείτε όλες τις οδηγίες ασφαλείας που υπάρχουν πάνω στη συσκευή Proﬁ Pack.

Κίνδυνος τραυματισμού!

Μη βάζετε ποτέ τα χέρια σας στις σχισμές εισόδου του χαρ-

τιού

Κίνδυνος εγκαυμάτων!

Μην χρησιμοποιείτε μέσα καθαρισμού ή φιάλες πεπιεσμένου αέρα, που περιέχουν εύφλεκτα

υλικά, διότι αυτές οι ουσίες μπορούν να αναφλεγούν.

Η συσκευή Proﬁ Pack πρέπει να τοποθετείται μακριά από παιδιά. Το μηχάνημα πρέπει να δουλεύει μόνο υπό την παρουσία ενός χειριστή.

Σε περίπτωση ζημιάς ή προ-

βληματικής λειτουργίας

καθώς και πριν μετακινήσετε ή καθαρίσετε τη συσκευή Proﬁ Pack,

1 Ενδεδειγμένη χρήση, παροχή

εγγύησης

2 Υποδείξεις ασφαλείας

Μετάφραση του αυθεντικού εγχειριδίου λειτουργίας

• Τα μέσα μεταφοράς (π.χ. ανυψωτικά) πρέπει να έχουν αρκετή αντοχή για το βάρος του μηχανήματος 170 kg.

• Κατά τη μεταφορά προσέξτε το υψηλό κέντρο βάρος του μηχανήματος.

• Το μηχάνημα επιτρέπεται να τοποθετηθεί μόνο σε ξηρούς χώρους σε επίπεδο δάπεδο (όχι πάνω σε μοκέτα!). Η καταπόνηση δαπέδου σε κάθε τροχίσκο είναι 45 kg.

• Τηρείτε τις

οδηγίες αποσυσκευασίας.

3 Μεταφορά και τοποθέτηση

http://www.monomachines.com/

Page 84

84 Proﬁ Pack 425 04/2013

ελληνικά

• Για την αφαίρεση των υλικών σε περίπτωση βλάβης στρέψτε το γενικό διακόπτη στη θέση «R».  Ο κοπτικός μηχανισμός περι-

στρέφεται αντίστροφα.

Σε περίπτωση άλλης βλάβης, πριν να ειδοποιήσετε το τμήμα εξυπηρέτησης πελατών παρακαλείσθε να ελέγξετε εάν το μοτέρ έχει ζεσταθεί. Πριν από την επόμενη λειτουργία αφήστε το μηχάνημα να κρυώσει 15 – 20 λεπτά.

6 Αντιμετώπιση προβλημάτων

Ενεργοποίηση

•

Στρέψτε το γενικό διακόπτη στη θέση «I». Ο κοπτικός μηχανισμός περιστρέφεται.

Τροφοδοσία χαρτονιών

5 Χειρισμός

• Γίνεται επεξεργασία χαρτονιών πλάτους μέχρι 425 mm.

• Τα χαρτόνια μεγαλύτερου πλάτους κόβονται αυτόματα.

Απενεργοποίηση

•

Στρέψτε το γενικό διακόπτη στη θέση «0».  Ο κοπτικός μηχανισμός σταματά.

425 mm



4 Συνοπτικά

1 Άνοιγμα τροφοδοσίας 2 Γενικός διακόπτης 3 Ετικέτα προειδοποίησης 4 Ροδάκια 5 Υποδοχή για απορροφητήρα

Υπόδειξη:

Η συσκευή HSM Proﬁ Pack 425 διατίθεται επίσης με ενσωματωμένο σύστημα αναρρόφησης. Με μια συσκευή αναρρόφησης (βιομηχανική ηλεκτρική σκούπα με διάμετρο σύνδεσης 50 mm) μπορείτε να απομακρύνετε τη σκόνη που παράγεται κατά την επεξεργασία των χαρτονιών. Αν η συσκευή σας δεν έχει αυτό το σύστημα, μπορείτε να

την εξοπλίσετε και μεταγενέστερα. Η συσκευή Proﬁ Pack 425 είναι κατάλληλα προετοιμασμένη για κάτι τέτοιο.

Σετ εξοπλισμού Proﬁ Pack: κωδικός παραγγελίας 1.531.200.000 Ηλεκτρική σκούπα υγρών/στερεών: κωδικός παραγγελίας 1.531.200.030

http://www.monomachines.com/

Page 85

04/2013 Proﬁ Pack 425 85

ελληνικά

Απενεργοποιήστε τη συσκευή και αποσυνδέστε το φίς από την πρίζα. Ο καθαρισμός πρέπει να γίνεται μόνο με ένα μαλακό πανί και με λίγη σαπουνάδα. Ταυτόχρονα δεν επιτρέπεται η εισχώρηση νερού στη συσκευή.

7 Καθαρισμός

9 Τεχνικά στοιχεία

Διαστάσεις πλέγματος 5 x 100 mm Απόδοση κοπής 2 - 3 στρώματα Ταχύτητα λειτουργίας 12 m/min Πλάτος εργασίας 425 mm Ύψος εισόδου 20 mm Σύνδεση 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Διασφάλιση 16 A 20 A Μέγιστη ισχύς μοτέρ 4 kW Συνθήκες περιβάλλοντος σε

λειτουργία: Θερμοκρασία Σχετική υγρασία Υψόμετρο (NN)

-10 °C έως +40 °C

max. 90 %, χωρίς συμπύκνωση

max. 2.000 m

Εκπομπή θορύβου (λειτουργία χωρίς φορτίο / Υπό φορτίο)

64 - 65 dB(A) 67 - 68 dB(A)

Διαστάσεις ΠxΥxΒ (mm) 700 x 480 x 970 Βάρος 171 kg Διάμετρος σύνδεσης για σωλήνα

αναρρόφησης

50 mm

Στο τέλος της ζωής του μηχανήματος πρέπει να ανακυκλωθεί. Ταυ τόχρονα πρέπει να τηρούνται οι ισχύοντες κανονισμοί. Επειδή η σχετική νομοθεσία συνεχώς τρο-

ποποιείται, θα πρέπει τη δεδομένη στιγμή να επικοινωνήσετε με τις αρμόδιες τοπικές δημοτικές αρχές. Επίσης και η εταιρεία HSM ως κατασκευαστής μπορεί να σας ενημερώσει σχετικά με την ανακύκλωση παλαιών μηχανημάτων.

8 Απόρριψη / Ανακύκλωση

http://www.monomachines.com/

Page 86

86 Proﬁ Pack 425 04/2013

ελληνικά

Δήλωση συμμόρφωσης ΕΚ

Ο κατασκευαστής HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany δηλώνει με την παρούσα δήλωση πως το παρακάτω αναφερόμενο μηχάνημα

HSM Proﬁ Pack 425

ένεκα του σχεδιασμού και του τρόπου κατασκευής του, στο τύπο που διατίθεται στην αγορά, ανταποκρίνεται στις βασικές απαιτήσεις ασφαλείας και υγείας των παρακάτω αναφερόμενων οδηγιών ΕΕ:

Κοινοτική οδηγία περί μηχανημάτων 2006 / 42 / EΚ Οδηγία ΗΜΣ 2004 / 108 / EΚ

Εφαρμοσμένα πρότυπα και τεχνικές προδιαγραφές:

• EN 953

• EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 +

A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Εξουσιοδοτημένος εκπρόσωπος για την κατάρτιση του τεχνικού φακέλου:

Rolf Gasteier, HSM GmbH + Co. KG Frickingen, 10.01.2012

Rolf Gasteier - Τεχνικός Διευθυντής

http://www.monomachines.com/

Page 87

04/2013 Proﬁ Pack 425 87

türkçe

Servis çalışmaları sadece yetkili HSM servisleri veya sözleşmeli olduğumuz ﬁ rmaların servis teknisyenleri tarafından yapılmalıdır.

• Şebeke ﬁ şine kolay erişilmesine dikkat

edin.

• Şebeke ﬁ şini takmadan önce, elektrik

şebekenizin geriliminin ve frekansının tip etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.

• Proﬁ Pack içine sıvı girmemelidir.

• Bu makine radyatörlere veya başka ısı

kaynaklarına yakın olarak yerleştirilmemelidir.

• Havalandırma menfezlerinin önleri ka-

patılmamalı ve duvara veya mobilyalara 5 cm mesafe bırakılmalıdır.

Proﬁ Pack 425 sadece kartondan ambalaj takviyesi yapmak için kullanılmalıdır.

Bu makinenin garanti süresi 1 yıldır. Makine birden fazla vardiyada kullanıldığında garanti süresi 6 aydır. Aşınma, yanlış kullanım sonucu oluşan hasarlar ve üçüncü kişiler tarafından içi açıldığında, verdiğimiz garanti geçersizdir.

Makineyi devreye almadan önce, bu kullanım kılavuzunu okuyun, ileride kullanmak üzere saklayın ve makineyi başkasına verdiğinizde, yeni kullanıcıya bu kılavuz ile birlikte verin. Proﬁ Pack üzerinde bulunan tüm güvenlik uyarılarına uyun.

Yaralanma tehlikesi!

Elinizi kesinlikle kağıt besleme açıklığına sokmayınız.

Yaralanma tehlikesi İçeriye çekerek!

Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. ka

ğıt besleme açıklığının ya- kınına getirilmemelidir. Düğüm oluşturabilecek bant, ip, plastik folyo gibi malzemeler kullanmayınız.

Proﬁ Pack’ı çocukların erişe- meyeceği bir yerde saklayın. Makineyi sadece kullanan kişi yanında durduğunda çalıştırın.

Proﬁ Pack hasarlı durumda ise veya düzgün çalışmıyorsa, ya da yerini değiştirirken veya temizlerken kapatın ve şebeke ﬁ şini çekin.

Maksadına uygun kullanım, garanti

2 Güvenlik uyarılar

Orijinal kullanım kılavuzunun çevirisi

• Taşıma donanımları (örn. kaldırma araba- sı) ağırlığı 170 kg olan makineyi taşıyabilecek kapasitede olmalıdır.

• Makineyi taşırken ağırlık noktasının yük- sek olduğuna dikkat ediniz.

• Makine sadece kuru mekanlarda sabit, düz bir zemine (taban halısı değil!) yerleştirilebilir. Her tekerin zemin yükü yaklaşık 45 kg'dır.

• Ambalajı açma talimatına dikkat edin.

3 Taşıma, montaj

http://www.monomachines.com/

Page 88

88 Proﬁ Pack 425 04/2013

türkçe

• Arıza durumunda malzemeyi almak için ana şalteri «R» konumuna getirin.  Kesme mekanizması geriye doğru döner.

Diğer arızalarda, yetkili servise haber vermeden önce, motorun fazla ısınıp ısınmadığını kontrol edin. Makineyi yeniden çalıştır- madan önce, yakl. 10 – 15 dakika soğumasını bekleyin.

6 Arıza giderme

Çalıştırma

•

Ana şalteri «I» konumuna getirin. Kesme mekanizması çalışır.

Kartonun beslenmesi

5 Kullanılması

• Genişlikleri en fazla 425 mm olan karton- lar işlenebilir.

• Daha geniş kartonlar otomatik olarak ke- silir.

Kapatma

• A

na şalteri «0» konumuna getirin.

Kesme mekanizması durur.

425 mm



4 Genel bakış

1 Besleme açıklığı 2 Ana şalter 3 Uyarı etiketi 4 Makaralar 5 Vakum cihazı bağlantısı

Uyarı:

HSM Proﬁ Pack 425 üzerine monte edilmiş bir vakum tertibatı ile de teslim edilebilir. Bir vakum cihazı ile (bağlantı çapı 50 mm olan bir endüstri elektrik süpürgesi) karton işlenirken oluşan tozlar temizlenebilir. Cihazınızda bu donanım mevcut değilse, bu parçalar gerektiğinde sonradan da takılabilir. Proﬁ Pack 425 cihazınız bunun için hazırdır.

Dönüşüm seti Proﬁ Pack: Sip. No. 1.531.200.000 Yaş/kuru elektrikli süpürge: Sip. No. 1.531.200.030

http://www.monomachines.com/

Page 89

04/2013 Proﬁ Pack 425 89

türkçe

Makineyi kapatın ve şebeke ﬁ şini çekin. Sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizlenmelidir. Temizlik yaparken cihazın içine su girmemelidir.

7 Temizlik

9 Teknik bilgiler

Izgara ölçüsü 5 x 100 mm Kesme gücü 2 - 3 Katlar Çalışma hızı 12 m/min Çalışma genişliği 425 mm Giriş yüksekliği 20 mm Bağlantı 3 x 400 V, 50 Hz 3 x 208 V / 60 Hz Sigorta 16 A 20 A Maks. motor gücü 4 kW

İşletmedeki ortam koşulları: Sıcaklık bağıl nem Deniz seviyesinden yükseklik

-10 °C ile +40 °C arası

maks. % 90, yoğuşmasız

maks. 2.000 m

Ses seviyesi (boşta çalışırken / yük altında)

64 - 65 dB(A)

67 - 68 dB(A) Boyutlar G x D x Y (mm) 700 x 480 x 970 Ağırlık 171 kg Vakum hortumu için bağlantı çapı 50 mm

Makine servis ömrünü doldurduğunda çevre sağlığına uygun olarak bertaraf edilmelidir. Atık bertarafı ile ilgili geçerli talimatlara uyulmalıdır. Yasal durum devamlı

olarak değiştiğinden, makine servis ömrünü tamamladığında yerel yönetiminizle irtibat kurmanızı rica ederiz. HSM de üretici ﬁ rma olarak eski makinenizin bertara- fında size yardımcı olabilir.

8 Atık toplama / Geridönüşüm

http://www.monomachines.com/

Page 90

90 Proﬁ Pack 425 04/2013

türkçe

AB Uygunluk Beyanı

Üretici ﬁ rma HSM GmbH + Co. KG, Austraße 1 - 9, 88699 Frickingen / Germany aşağıda adı geçen makinenin HSM Proﬁ Pack 425 tasarımı ve modeli tarafımızdan piyasaya çıkartılan tipi ile aşağıda belirtilen AB Direktiﬂ eri tara- fından talep edilen temel güvenlik ve sağlık koşullarına uygun olduğunu beyan ederiz:

Makine Direktiﬁ 2006 / 42 / EC EMU Direktiﬁ 2004 / 108 / EC

Kullanılan standartlar ve teknik özellikler:

• EN 953 • EN 1037

• EN ISO 12100-1 • EN ISO 12100-2

• EN ISO 13849-1 • EN 13857

• EN 60950-1 • EN 62061

• EN 60204 • EN 62233:2008

• EN 55014-1:2006 + A1:2009 • EN 55014-2:1997 + A1:2001 + A2:2008

• EN 61000-3-2:2006 + A1:2009 • EN 61000-3-3:1995 + A1:2001 + A2:2005 Teknik dokümanları toplama görevlisi: Rolf Gasteier, HSM GmbH + Co. KG

Frickingen, 10.01.2012 Rolf Gasteier - Teknik Müdür

http://www.monomachines.com/
