HQ Power VDSMB17, VDSMB17S User guide

VDSMB17/VDSMB17S

2-WAY CEILING 6.5" SPEAKER (STEREO)

2-WEG PLAFONDLUIDSPREKER - 6 1/2" (STEREO)

HAUT-PARLEUR DE PLAFOND À 2 VOIES - 6 1/2" (STÉRÉO)

ALTAVOZ DE TECHO DE 2 VÍAS - 6 1/2" (ESTÉREO)

2-WEGE DECKENLAUTSPRECHER - 6 1/2" (STEREO)

USER MANUAL 3
HANDLEIDING 6
MODE D'EMPLOI 9
MANUAL DEL USUARIO 12
BEDIENUNGSANLEITUNG 15

VDSMB17/VDSMB17S

V. 01 – 25/03/2016 2 ©Velleman nv

VDSMB17/VDSMB17S

Keep this device away from children and unauthorized users.

This appliance is not intended for use by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the appliance by a person responsible for
their safety. Children shall be supervised to ensure that they do not play with the appliance.

Indoor use only. Keep this device away from rain, moisture, splashing and
dripping liquids.

This device is capable of producing sound levels that could cause permanent hearing loss. Do
not operate for a long period of time at high volumes or at a level that is uncomfortable.
Always wear ear protection in a surrounding with high sound levels.

Do not use the device when damage to housing or cables is noticed. Do not attempt to service
the device yourself but contact an authorised dealer.

Protect this device from shocks and abuse. Avoid brute force when operating the device.

USER MANUAL

1. Introduction

To all residents of the European Union
Important environmental information about this product

Thank you for choosing HQPower™! Please read the manual thoroughly before bringing this device into
service. If the device was damaged in transit, do not install or use it and contact your dealer.

2. Safety Instructions

This symbol on the device or the package indicates that disposal of the device after its lifecycle
could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal
waste; it should be taken to a specialized company for recycling. This device should be returned
to your distributor or to a local recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.

 Familiarise yourself with the functions of the device before actually using it.
 All modifications of the device are forbidden for safety reasons. Damage caused by user modifications

to the device is not covered by the warranty.

 Only use the device for its intended purpose. Using the device in an unauthorised way will void the

warranty.

 Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and

the dealer will not accept responsibility for any ensuing defects or problems.

 Do not use outside the technical specifications.
 Product images are for illustrative purposes only.
 Do not switch the device on immediately after it has been exposed to changes in temperature.

Protect the device against damage by leaving it switched off until it has reached room temperature.

 Keep this manual for future reference.

V. 01 – 25/03/2016 3 ©Velleman nv

VDSMB17/VDSMB17S

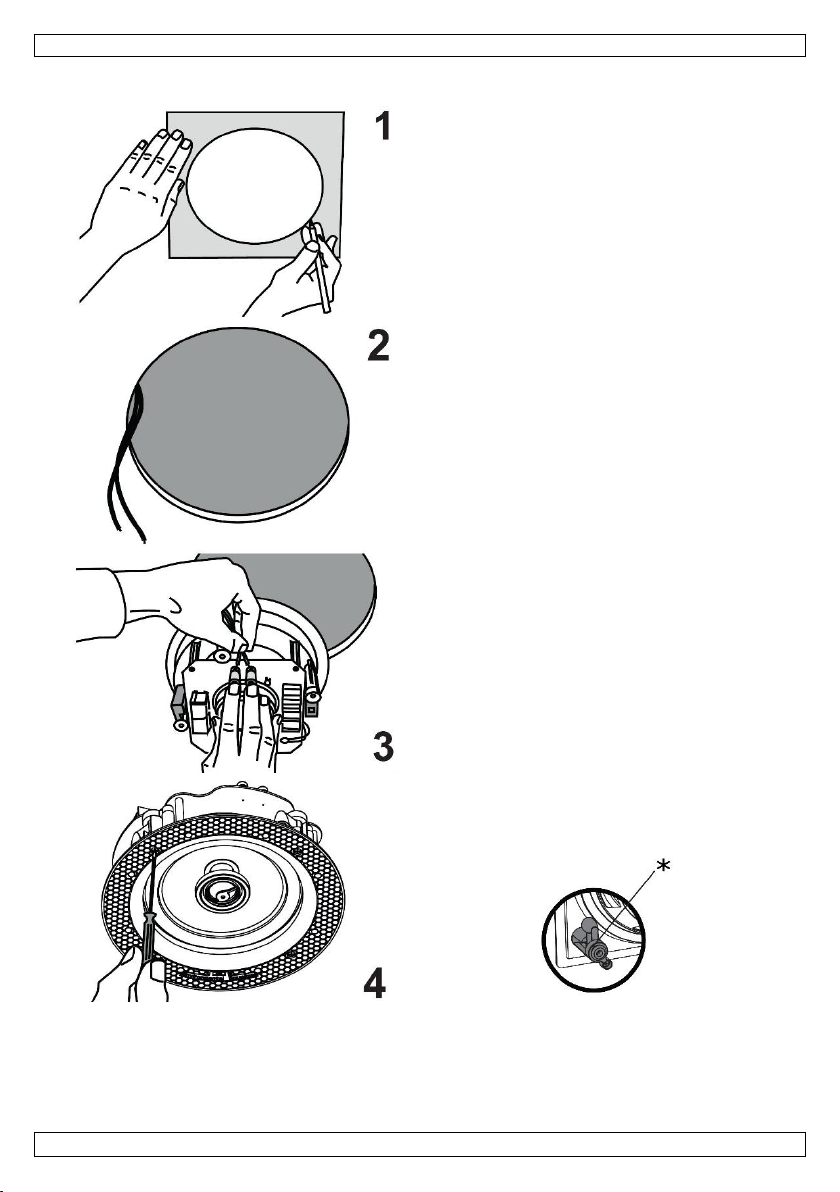

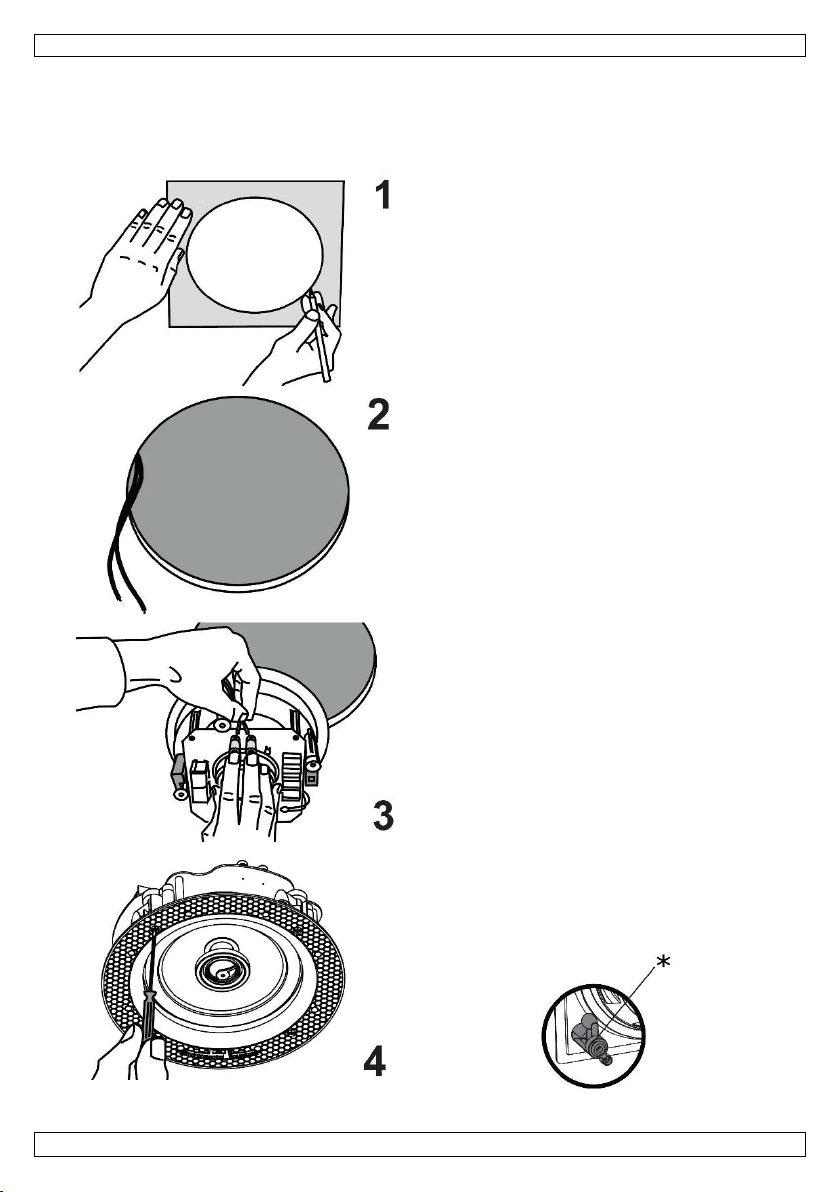

Use the enclosed template to mark out the cut
out. Then, simply cut along the line.
Installation dimensions: Ø 210 mm.
Installation depth: > 94 mm.

When laying the loudspeaker cable (not included)
from the amplifier to the installation point, be
sure that the cable neds about 30 cm (12”)
beyond the wall cut out.

Connect the speaker cable to the screw clamps.
Ensure that the polarity is correct.

Tighten the clamp screws until you can feel the
frame, press firmly against the wall. This
indicates that the clamp* is extended and is
gripping the wall.

4. Installation

V. 01 – 25/03/2016 4 ©Velleman nv

VDSMB17/VDSMB17S

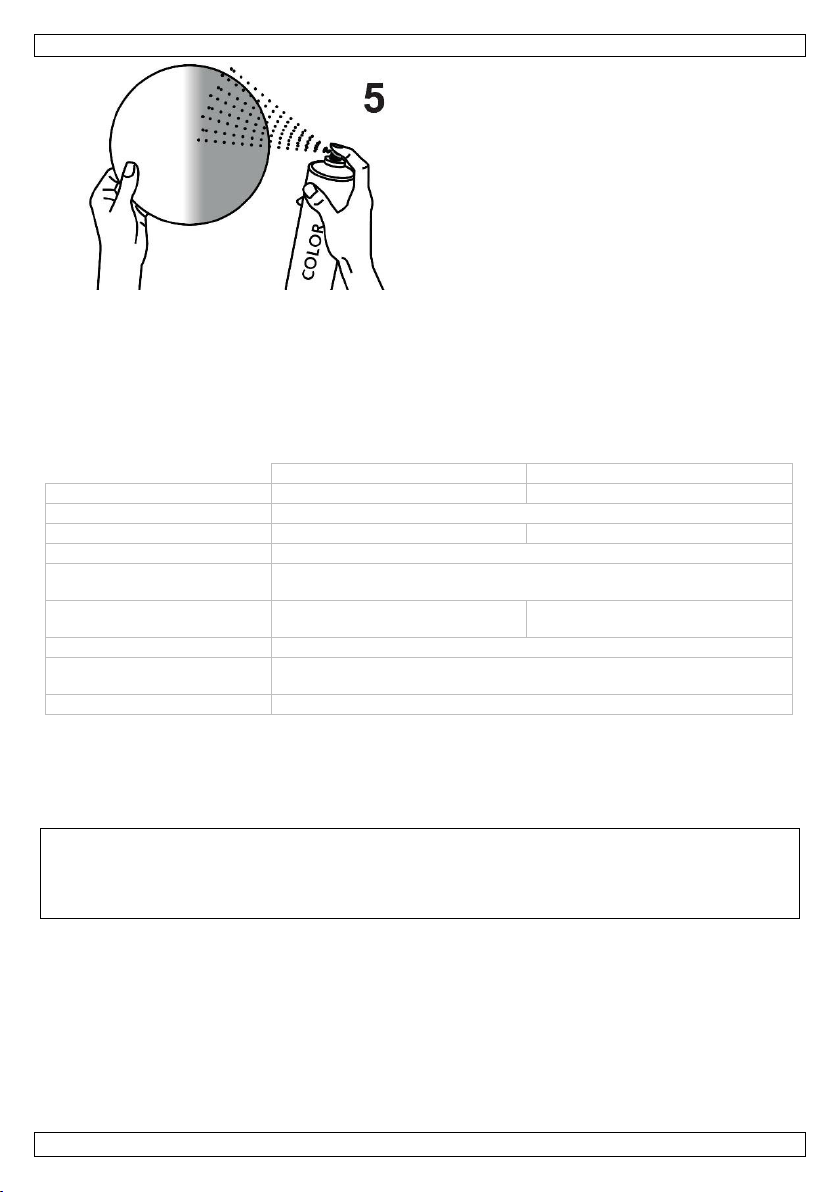

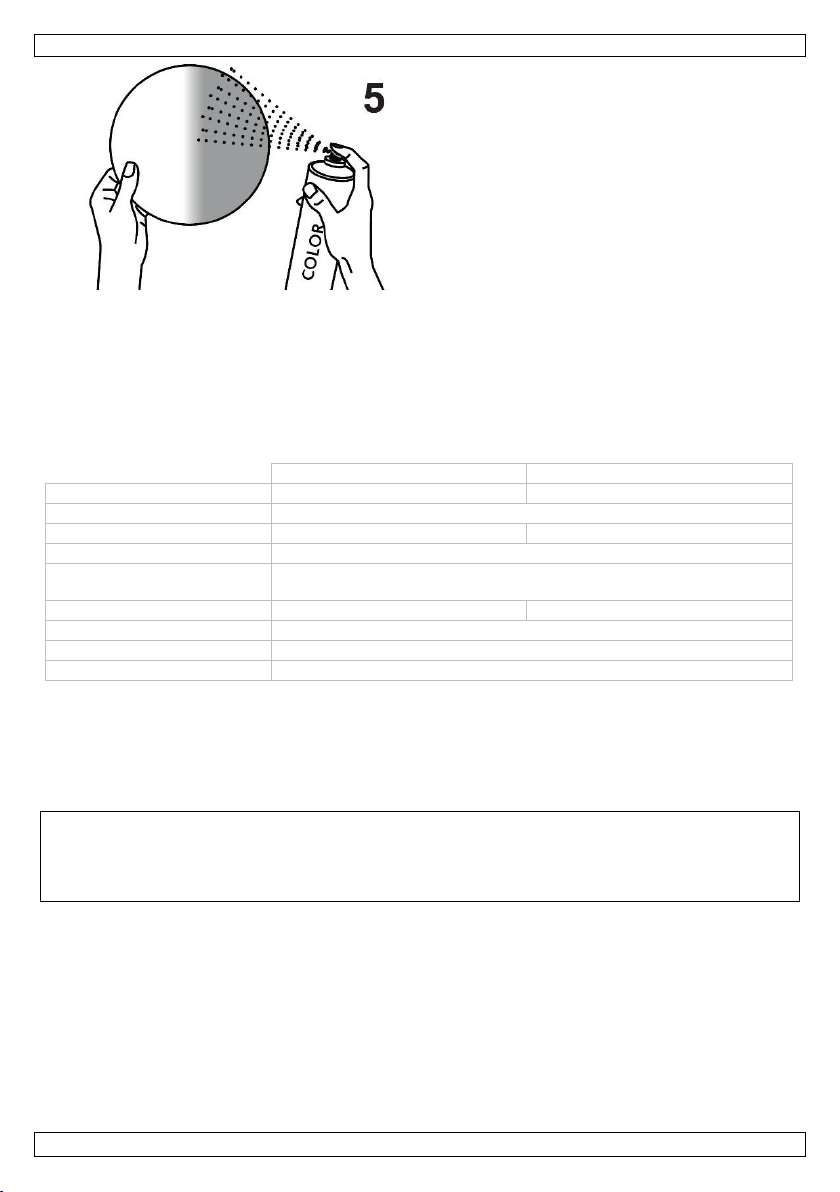

The grill to cover the speaker can simply be
coated with regular paint. If the grill comes with
an additional coating, this must be removed
before painting.

VDSMB17

VDSMB17S

frequency response

60 Hz-20 kHz

55 Hz-20 kHz

RMS power

60 W

impedance

8 Ohms

8 + 8 Ohms

sensitivity (1w/1m)

90 dB

woofer

6.5" (165 mm) Kevlar woven cone with rubber suspension,
1" (25 mm) ASV coil, 18 oz. magnet

tweeter

1.2" (30 mm) titanium dome

2 x 1.2" (30 mm) titanium dome

tweeter equalizer

+3 dB/-3 dB

cut-out dimensions

210 mm

overall dimensions

227 x 87 mm

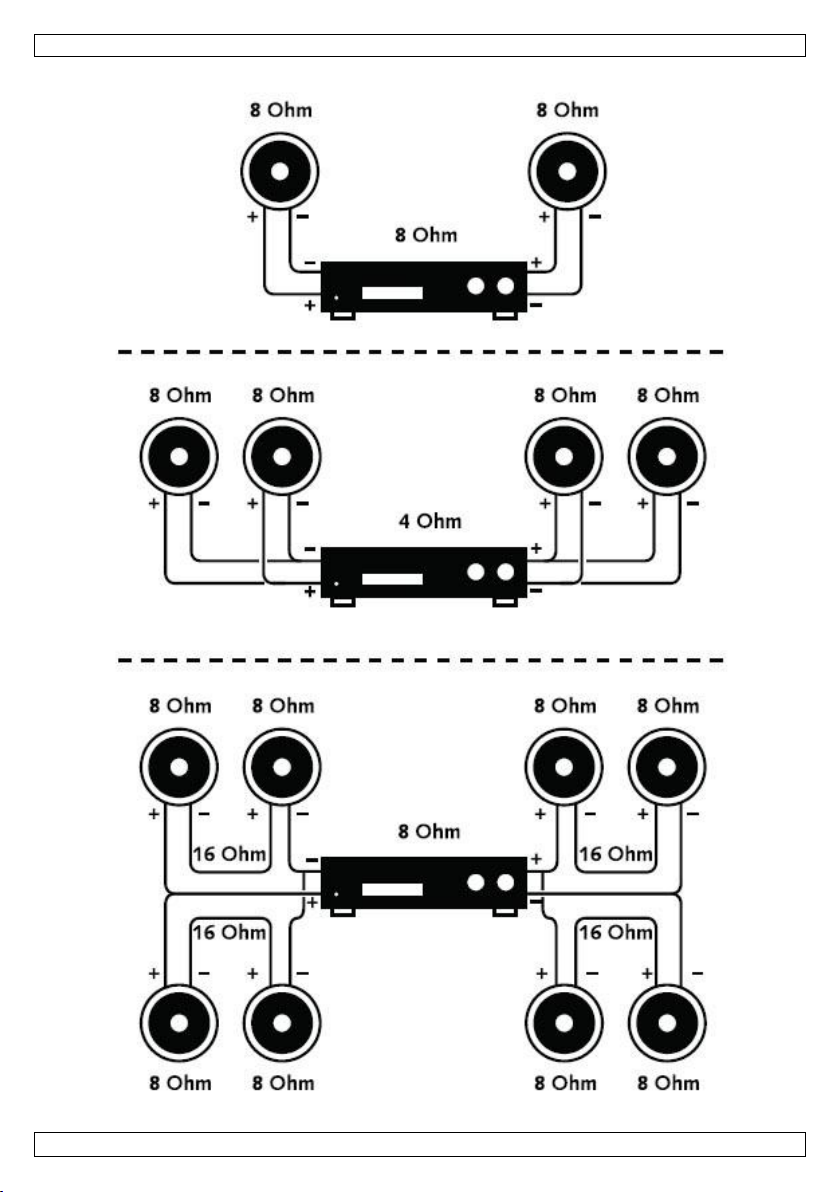

5. Wiring Possibilities

Refer to the illustrations on page 2 of this manual.

6. Cleaning and Maintenance

Occasionally wipe with a damp cloth to keep it looking new. Do not use harsh chemicals, cleaning
solvents or strong detergents.

7. Technical Specifications

Use this device with original accessories only. Velleman nv cannot be held responsible in the
event of damage or injury resulting from (incorrect) use of this device. For more info
concerning this product and the latest version of this manual, please visit our website
www.hqpower.eu. The information in this manual is subject to change without prior notice.

© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All worldwide rights reserved. No part

of this manual may be copied, reproduced, translated or reduced to any electronic medium or otherwise
without the prior written consent of the copyright holder.

V. 01 – 25/03/2016 5 ©Velleman nv

VDSMB17/VDSMB17S

Houd dit toestel buiten het bereik van kinderen en onbevoegden.

Dit toestel is niet geschikt voor gebruik door personen (kinderen inbegrepen) met verminderde
fysieke, zintuiglijke of geestelijke capaciteiten of gebrek aan ervaring en kennis, tenzij zij
onder toezicht staan of instructie hebben gekregen over het gebruik van het toestel van een
persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen om te
voorkomen dat ze met het toestel spelen.

Gebruik het toestel enkel binnenshuis. Bescherm dit toestel tegen regen,
vochtigheid en opspattende vloeistoffen.

Dit toestel kan geluidsniveaus produceren, die permanente gehoorschade kunnen
veroorzaken. Vermijd langdurig gebruik aan een hoog geluidsniveau. Draag altijd
gehoorbescherming in een luidruchtige omgeving.

Gebruik het toestel niet indien de behuizing of de bekabeling beschadigd is. Probeer in geen
geval het toestel zelf te repareren maar contacteer uw verdeler.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.

HANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt
weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal
recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd
het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

 Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
 Om veiligheidsredenen mag u geen wijzigingen aan het apparaat aanbrengen. Schade door

wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

 Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
 De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en

uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks
verband mee houden.

 Overschrijd nooit de waarden vermeld in de technische specificaties.
 De afbeeldingen van het product zijn enkel ter illustratie.
 Schakel het toestel niet onmiddellijk in nadat het werd blootgesteld aan temperatuurschommelingen.

Om beschadiging te vermijden, moet u wachten tot het toestel de kamertemperatuur heeft bereikt.

 Bewaar deze handleiding voor verdere raadpleging.

V. 01 – 25/03/2016 6 ©Velleman nv

VDSMB17/VDSMB17S

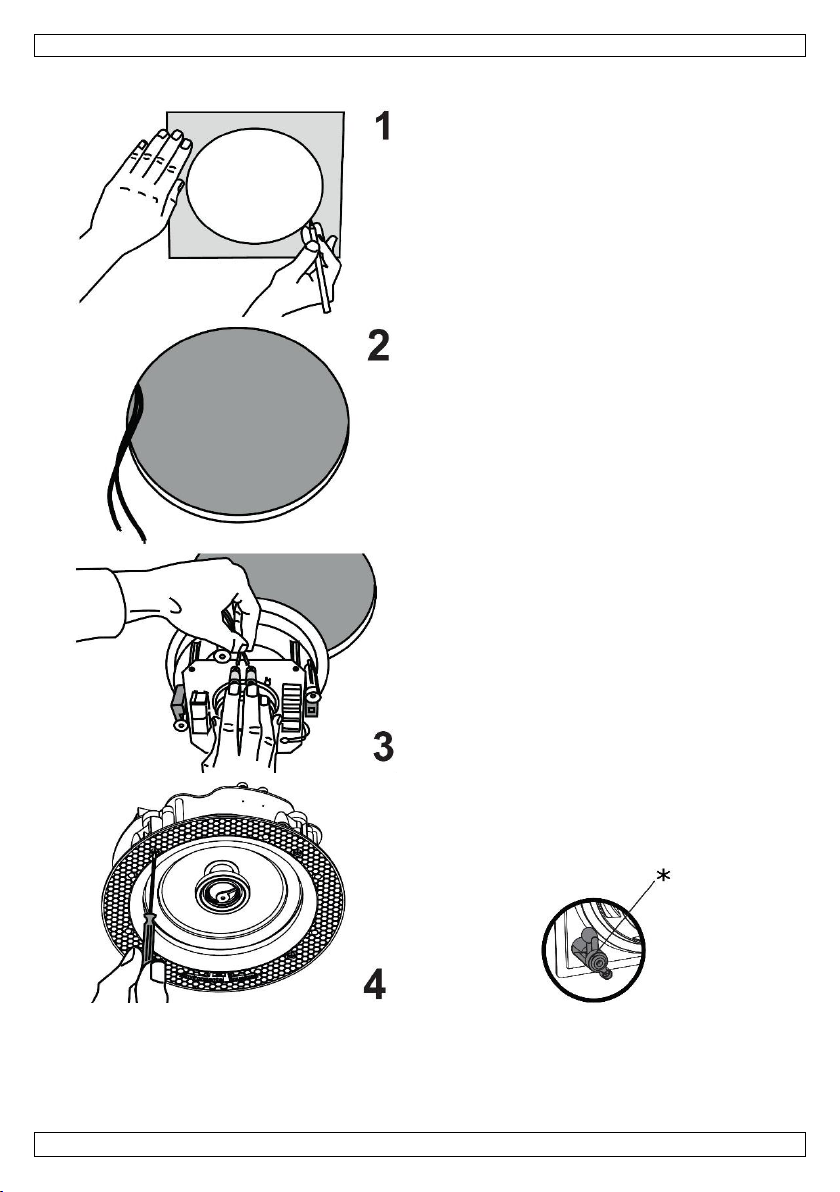

Gebruik de meegeleverde sjabloon om de
uitsparing te markeren. Snijd langs de lijn uit.
Inbouwdiameter. Ø 210 mm.
Inbouwdiepte: > 94 mm.

Bij het plaatsen van de luidsprekerkabel (niet
meegelev.), vanaf de versterker naar de
luidspreker, laat de kabel ongeveer 30 cm (12")
buiten de uitsparing steken.

Sluit de luidsprekerkabel aan op de
schroefklemmen. Controleer of de polariteit
correct is.

Draai de klemschroeven aan totdat u voelt dat
het frame stevig tegen het plafond aanzit. Dit
betekent dat de klem* is uitgeklapt en tegen het
plafond aandrukt.

4. Montage

V. 01 – 25/03/2016 7 ©Velleman nv

VDSMB17/VDSMB17S

U kunt het rooster van de luidspreker coaten met
normale verf. Als het rooster reeds voorzien is
van een coating, dan moet deze verwijderd
worden vóór het aanbrengen van de verf.

VDSMB17

VDSMB17S

frequentiebereik

60 Hz-20 kHz

55 Hz-20 kHz

RMS-vermogen

60 W

impedantie

8 Ohms

8 + 8 Ohms

gevoeligheid (1W/1m)

90 dB

woofer

6.5" (165 mm)-conus (Kevlar) met rubberen ophanging
1" (25 mm) ASV-spoel, 18 OZ magneet

tweeter

1.2" (30 mm) titanium conus

2 x 1.2" (30 mm) titanium conus

toonregelaar

+3 dB/-3 dB

inbouwafmetingen

210 mm

buitenafmetingen

227 x 87 mm

5. Aansluiting

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

6. Reiniging en onderhoud

Reinig het toestel af en toe met een vochtige doek. Gebruik geen bijtende chemische producten,
reinigingsmiddelen of sterke detergenten.

7. Technische specificaties

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor
schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit
product en de laatste versie van deze handleiding, zie www.hqpower.eu. De informatie in deze
handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten
voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te

kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande
schriftelijke toestemming van de rechthebbende.

V. 01 – 25/03/2016 8 ©Velleman nv

VDSMB17/VDSMB17S

Garder l'appareil hors de la portée des enfants et des personnes non autorisées.

Cet appareil ne convient pas aux personnes (y compris enfants) qui possèdent des capacités

physiques, sensorielles ou mentales réduites, ou manquent d’expérience et de connaissances,
sauf si elles ont reçu une supervision ou des instructions concernant l’utilisation de l’appareil
de la part d’une personne responsable de leur sécurité. Surveiller les enfants pour s’assurer
qu’ils ne jouent pas avec l’appareil.

Utiliser cet appareil uniquement à l'intérieur. Protéger de la pluie, de l’humidité
et des projections d’eau.

Cet appareil peut générer des niveaux sonores qui peuvent occasionner une perte d'audition
définitive. Afin d'éviter les dommages auditifs éventuels, ne pas écouter à un niveau sonore
élevé pendant une longue durée. Toujours porter une protection auditive dans un
environnement bruyant.

Ne pas utiliser l'appareil si le boîtier ou le câblage sont endommagés. Ne pas essayer de
réparer l'appareil soi-même, contacter votre revendeur.

Protéger l’appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant
l’opération.

MODE D'EMPLOI

1. Introduction

Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce produit

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en

service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter

votre revendeur.

2. Consignes de sécurité

Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut
polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles
éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera

l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local.
Il convient de respecter la réglementation locale relative à la protection de l’environnement.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

 Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
 Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des

modifications par le client ne tombent pas sous la garantie.

 N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.
 La garantie ne se s’applique pas aux dommages survenus en négligeant certaines directives de ce mode

d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

 Respecter les valeurs décrites dans les spécifications techniques.
 Les images des produits sont à titre indicatif seulement.
 Ne pas brancher immédiatement l’appareil après exposition à des variations de température. Afin

d’éviter des dommages, attendre jusqu’à ce que l’appareil ait atteint la température ambiante.

 Garder ce mode d'emploi pour toute référence ultérieure.

V. 01 – 25/03/2016 9 ©Velleman nv

VDSMB17/VDSMB17S

Utiliser le gabarit fourni pour marquer l'orifice.
Découper le long de la ligne tracée.
Diamètre d'encastrement : Ø 210 mm.
Profondeur d'encastrement : > 94 mm.

En effectuant la pose du câble d'enceinte, reliant

l’amplificateur à l'enceinte, veiller à ce que

l'extrémité du câble dépasse d'environ 30 cm
(12") de l'orifice.

Connecter le câble d'enceinte aux bornes de
serrage. Veiller à respecter la polarité.

Serrer les vis jusqu'à ce que le cadre soit
fermement serré au plafond. La patte* est alors
allongée et engagée dans le plafond.

4. Installation

V. 01 – 25/03/2016 10 ©Velleman nv

VDSMB17/VDSMB17S

Il est possible de peindre la grille d'enceinte
d'une peinture normale. Si la grille est déjà
revêtue d'une finition, éliminer cette couche
avant de peindre.

VDSMB17

VDSMB17S

réponse en fréquence

60 Hz-20 kHz

55 Hz-20 kHz

puissance RMS

60 W

impédance

8 Ohms

8 + 8 Ohms

sensibilité (1W/1m)

90 dB

woofer

cône (Kevlar) de 6.5" (165 mm) avec suspension en caoutchouc

bobine ASV de 1" (25 mm), aimant de 18 OZ

tweeter

dôme en titane de 1.2" (30 mm)

dôme en titane 2 x 1.2" (30 mm)

égaliseur tweeter

+3 dB/-3 dB

dimensions d'encastrement

210 mm

dimensions extérieures

227 x 87 mm

5. Connexion

Se référer aux illustrations en page 2 de ce mode d'emploi.

6. Nettoyage et entretien

Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques
agressifs, de solvants ni de détergents puissants.

7. Spécifications techniques

N'employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la

mesure conforme au droit applicable être tenue responsable des dommages ou lésions
(directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d’information
concernant cet article et la dernière version de cette notice, visiter notre site web
www.hqpower.eu. Toutes les informations présentées dans ce mode d'emploi peuvent être
modifiées sans notification préalable.

© DROITS D’AUTEUR

SA Velleman est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux

réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce
mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans
l’accord préalable écrit de l’ayant droit.

V. 01 – 25/03/2016 11 ©Velleman nv

VDSMB17/VDSMB17S

Mantenga el aparato lejos del alcance de personas no capacitadas y niños.

Este aparato no es apto para personas (niños incl.) con capacidades físicas, sensoriales o
mentales reducidas ni personas con una falta de experiencia y conocimientos del producto,
salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Para
proteger a los niños de los peligros de los aparatos eléctricos, nunca los deje solos con el
aparato sin supervisión.

Utilice el aparato sólo en interiores. No exponga este equipo a lluvia, humedad
ni a ningún tipo de salpicadura o goteo.

Este aparato es capaz de reproducir sonido a un nivel de volumen que podría causar una
pérdida permanente de audición. No deje que el aparato funcione durante un largo período de
tiempo a altos niveles de volumen o a un nivel incómodo. Lleve siempre un protector auditivo
en un entorno con altos niveles de volumen.

No utilice el aparato si la caja o los cables están dañados. No utilice este aparato si la carcasa
o el cable están dañados. La reparación debe ser realizada por personal especializado.

Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante el manejo.

MANUAL DEL USUARIO

1. Introducción

A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a este producto

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir HQPower™! Lea atentamente las instrucciones del manual antes de usar el aparato. Si

ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían
dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura
doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su
distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio
ambiente.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

 Familiarícese con el funcionamiento del aparato antes de utilizarlo.
 Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños

causados por modificaciones no autorizadas, no están cubiertos por la garantía.

 Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la

garantía completamente.

 Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su

garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

 No sobrepase nunca los valores indicados en las especificaciones (véase §10).
 Las imágenes son meramente ilustrativas.
 No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el

aparato llegue a la temperatura ambiente.

 Guarde este manual del usuario para cuando necesite consultarlo.

V. 01 – 25/03/2016 12 ©Velleman nv

VDSMB17/VDSMB17S

Utilice la plantilla incluida para marcar el sitio de
corte. Luego, corte sencillamente siguiendo la
línea.

Dimensiones de instalación: Ø 210 mm.
Profundidad de instalación: > 94 mm.

Cuando lleve el cable de altavoz (no incl.) del
amplificador al lugar de la instalación asegúrese
de contar con unos 30 cm más allá del corte.

Conecte el cable de altavoz a las abrazaderas de
tornillo. ¡Respete la polaridad!

Apriete las abrazaderas de tornillo hasta que el
altavoz esté fijado firmemente a la pared. Esto
indica que la abrazadera* está extendida y se
está agarrando a la pared.

4. Instalación

V. 01 – 25/03/2016 13 ©Velleman nv

VDSMB17/VDSMB17S

Es posible revestir la rejilla del altavoz con
pintura normal. Si la rejilla lleva un revestimiento
adicional, quítelo antes de pintarla.

VDSMB17

VDSMB17S

respuesta en frecuencia

60 Hz-20 kHz

55 Hz-20 kHz

potencia RMS

60 W

impedancia

8 Ohms

8 + 8 Ohms

sensibilidad (1W/1m)

90 dB

woofer

cono (Kevlar) de 6.5" (165 mm) con suspensión de goma,

bobina ASV de 1" (25 mm), imán de 18 OZ

tweeter

cúpula de titanio 1.2" (30 mm)

cúpula de titanio 2 x 1.2"

(30 mm)

ecualizador tweeter

+3 dB/-3 dB

dimensiones del sitio de
corte

210 mm

dimensiones exteriores

227 x 87 mm

5. Posibilidades de cableado

Véase las figuras en la página 2 de este manual del usuario.

6. Limpieza y mantenimiento

Limpie el aparato de vez en cuando con un paño húmedo. No utilice químicos abrasivos, detergentes
fuertes ni disolventes de limpieza para limpiar el aparato.

7. Especificaciones

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de
daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre
este producto y la versión más reciente de este manual del usuario, visite nuestra página
www.hqpower.eu. Se pueden modificar las especificaciones y el contenido de este manual sin
previo aviso.

© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los
derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y

guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario
del copyright.

V. 01 – 25/03/2016 14 ©Velleman nv

VDSMB17/VDSMB17S

Halten Sie Kinder und Unbefugte vom Gerät fern.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und
Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Das
Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Lassen Sie in Anwesenheit von
Kindern besondere Vorsicht walten.

Das Gerät ist nur für den Gebrauch im Innenbereich geeignet. Schützen Sie
das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B.
Tropf- oder Spritzwasser, aus.

Das Gerät kann Lautstärkepegel erzeugen, die zu permanenten Hörschäden führen kann.
Betreiben Sie das Gerät nicht lang bei großen Lautstärken und überschreiten Sie die
Unbehaglichkeitsschwelle nicht. Tragen Sie immer Gehörschutz in Umgebungen mit hohen
Schallpegeln.

Verwenden Sie das Gerät nicht wenn das Gehäuse oder das Kabel beschädigt ist. Lassen Sie
dieses Gerät von einem Fachmann reparieren.

Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.

BEDIENUNGSANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen über dieses Produkt

retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für HQPower™ entschieden haben! Lesen Sie diese Bedienungsanleitung vor
Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall
sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses
Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die
Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder
verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt
werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

 Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
 Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch

eigenmächtige Änderungen erlischt der Garantieanspruch.

 Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei

falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

 Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der

Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

 Überschreiten Sie nie die Werte der Technische Daten (siehe §10).
 Die Abbildungen dienen nur zur Illustration.

V. 01 – 25/03/2016 15 ©Velleman nv

VDSMB17/VDSMB17S

Verwenden Sie die beiliegende Schablone, um die
genaue Größe des Ausschnittes zu markieren.
Schneiden Sie danach einfach an der Linie
entlang.
Einbau-Abmessungen: Ø 210 mm.
Einbautiefe: > 94 mm.

Beim Verlegen des Lautsprecherkabels (nicht
mitgeliefert) vom Verstärker zum Einbauort ist zu
beachten, dass das Kabel etwa 30 cm über den
Wandausschnitt hinausragt.

Schließen Sie das Lautsprecherkabel an die
Anschlussklemmen an. Achten Sie beim
Anschließen auf die korrekte Polarität.

Schrauben Sie die Anschlussklemmen fest bis
den Rahmen fest an der Wand befestigt ist. Dies
bedeutet, dass die Klemme* sich in einer
senkrechten Position befindet und der Rahmen
bündig mit der Wand abschließt.

 Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor

Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat.

 Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Installation

V. 01 – 25/03/2016 16 ©Velleman nv

VDSMB17/VDSMB17S

Das Lautsprechergitter kann einfach mit einem
handelsüblichen Lack lackiert werden. Ist das
Gitter schon mit einer zusätzlichen Schicht
versehen, dann müssen Sie diese vor dem
Lackieren entfernen.

VDSMB17

VDSMB17S

Frequenzbereich

60 Hz-20 kHz

55 Hz-20 kHz

RMS-Leistung

60 W

Impedanz

8 Ohms

8 + 8 Ohms

Empfindlichkeit (1W/1m)

90 dB

Woofer

6.5" (165 mm)-Konus (Kevlar) mit Gummi-Aufhängung,

1" (25 mm) ASV-Spule, 18 OZ Magnet

Tweeter

1.2" (30 mm) Titanium-Kuppel

2 x 1.2" (30 mm) Titanium-

Kuppel

Hochtonlautsprecher
Equalizer

+3 dB/-3 dB

Abmessungen Ausschnitt

210 mm

Außenabmessungen

227 x 87 mm

5. Verdrahtungsmöglichkeiten

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

6. Reinigung und Wartung

Reinigen Sie das Gerät ab und zu mit einem feuchten Tuch. Verwenden Sie keine aggressiven
Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

7. Technische Daten

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine
Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr
Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe
www.hqpower.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT
Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte
vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese

Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten
oder zu speichern.

V. 01 – 25/03/2016 17 ©Velleman nv

Velleman® Service and Quality Warranty

Since its foundation in 1972, Velleman® acquired extensive experience in
the electronics world and currently distributes its products in over 85
countries.
All our products fulfil strict quality requirements and legal stipulations in
the EU. In order to ensure the quality, our products regularly go through
an extra quality check, both by an internal quality department and by
specialized external organisations. If, all precautionary measures
notwithstanding, problems should occur, please make appeal to our
warranty (see guarantee conditions).

General Warranty Conditions Concerning Consumer Products (for
EU):

• All consumer products are subject to a 24-month warranty on production
flaws and defective material as from the original date of purchase.

• Velleman® can decide to replace an article with an equivalent article, or

to refund the retail value totally or partially when the complaint is valid and
a free repair or replacement of the article is impossible, or if the expenses
are out of proportion.
You will be delivered a replacing article or a refund at the value of 100%
of the purchase price in case of a flaw occurred in the first year after the
date of purchase and delivery, or a replacing article at 50% of the
purchase price or a refund at the value of 50% of the retail value in case
of a flaw occurred in the second year after the date of purchase and
delivery.

• Not covered by warranty:

- all direct or indirect damage caused after delivery to the article (e.g. by
oxidation, shocks, falls, dust, dirt, humidity...), and by the article, as well
as its contents (e.g. data loss), compensation for loss of profits;

- consumable goods, parts or accessories that are subject to an aging
process during normal use, such as batteries (rechargeable, non­rechargeable, built-in or replaceable), lamps, rubber parts, drive belts...
(unlimited list);

- flaws resulting from fire, water damage, lightning, accident, natural
disaster, etc.…;

- flaws caused deliberately, negligently or resulting from improper
handling, negligent maintenance, abusive use or use contrary to the
manufacturer’s instructions;

- damage caused by a commercial, professional or collective use of the
article (the warranty validity will be reduced to six (6) months when the
article is used professionally);

- damage resulting from an inappropriate packing and shipping of the
article;

- all damage caused by modification, repair or alteration performed by a
third party without written permission by Velleman®.

• Articles to be repaired must be delivered to your Velleman® dealer,
solidly packed (preferably in the original packaging), and be completed
with the original receipt of purchase and a clear flaw description.

• Hint: In order to save on cost and time, please reread the manual and
check if the flaw is caused by obvious causes prior to presenting the
article for repair. Note that returning a non-defective article can also
involve handling costs.

• Repairs occurring after warranty expiration are subject to shipping costs.

• The above conditions are without prejudice to all commercial warranties.

The above enumeration is subject to modification according to the
article (see article’s manual).

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring
opgebouwd in de elektronicawereld en verdeelt op dit moment producten
in meer dan 85 landen. Al onze producten beantwoorden aan strikte
kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de
kwaliteit te waarborgen, ondergaan onze producten op regelmatige
tijdstippen een extra kwaliteitscontrole, zowel door onze eigen
kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht
er ondanks deze voorzorgen toch een probleem optreden, dan kunt u
steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor
Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24

maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke
aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of vervanging van

een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding
zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen
door een gelijkwaardig artikel of de aankoopsom van het artikel
gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een
vervangend product of terugbetaling ter waarde van 100% van de
aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en

levering, of een vervangend product tegen 50% van de kostprijs of
terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt
aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en
door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor
eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan
veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare
als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen
onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen,
natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een
onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of
gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief
gebruik van het apparaat (bij professioneel gebruik wordt de
garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het
apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door
derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden bij uw

Velleman®-verdeler. Het toestel dient vergezeld te zijn van het
oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij
voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving
bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na

of er geen voor de hand liggende reden is waarom het toestel niet naar
behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd
besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost
voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen transportkosten

aangerekend worden.

• Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden
naargelang de aard van het product (zie handleiding van het
betreffende product).

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur
de l’électronique et est actuellement distributeur dans plus de 85 pays.
Tous nos produits répondent à des exigences de qualité rigoureuses et à
des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité,
nous soumettons régulièrement nos produits à des contrôles de qualité
supplémentaires, tant par notre propre service qualité que par un service

qualité externe. Dans le cas improbable d’un défaut malgré toutes les
précautions, il est possible d’invoquer notre garantie (voir les conditions

de garantie).

Conditions générales concernant la garantie sur les produits grand
public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de
production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un
article est jugé impossible, ou lorsque les coûts s’avèrent
disproportionnés, Velleman® s’autorise à remplacer ledit article par un

article équivalent ou à rembourser la totalité ou une partie du prix d’achat.
Le cas échéant, il vous sera consenti un article de remplacement ou le

remboursement complet du prix d’achat lors d’un défaut dans un délai de
1 an après l’achat et la livraison, ou un article de remplacement
moyennant 50% du prix d’achat ou le remboursement de 50% du prix
d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l’article après livraison (p.ex.
dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et
provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et

une indemnisation éventuelle pour perte de revenus ;

- toute pièce ou accessoire nécessitant un remplacement causé par un
usage normal comme p.ex. piles (rechargeables comme non
rechargeables, intégrées ou remplaçables), ampoules, pièces en
caoutchouc, courroies… (liste illimitée) ;

- tout dommage qui résulte d’un incendie, de la foudre, d’un accident,
d’une catastrophe naturelle, etc. ;

- out dommage provoqué par une négligence, volontaire ou non, une

utilisation ou un entretien incorrect, ou une utilisation de l’appareil

contraire aux prescriptions du fabricant ;

- tout dommage à cause d’une utilisation commerciale, professionnelle ou
collective de l’appareil (la période de garantie sera réduite à 6 mois lors
d’une utilisation professionnelle) ;

- tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou
différente que celle pour laquelle il a été initialement prévu comme décrit
dans la notice ;

- tout dommage engendré par un retour de l’appareil emballé dans un
conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans

l’autorisation explicite de SA Velleman® ; - frais de transport de et vers
Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit
nécessairement être accompagné du bon d’achat d’origine et être dûment

conditionné (de préférence dans l’emballage d’origine avec mention du
défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles,
etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux
qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à

charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet
de frais de transport ;

• toute garantie commerciale ne porte pas atteinte aux conditions

susmentionnées.

La liste susmentionnée peut être sujette à une complémentation
selon le type de l’article et être mentionnée dans la notice d’emploi.

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia
experiencia como distribuidor en el sector de la electrónica en más de 85
países. Todos nuestros productos responden a normas de calidad
rigurosas y disposiciones legales vigentes en la UE. Para garantizar la
calidad, sometemos nuestros productos regularmente a controles de
calidad adicionales, tanto a través de nuestro propio servicio de calidad
como de un servicio de calidad externo. En el caso improbable de que
surgieran problemas a pesar de todas las precauciones, es posible
recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de
venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un perìodo de garantìa

de 24 meses contra errores de producción o errores en materiales desde
la adquisición original;

• Si la queja está fundada y si la reparación o sustitución de un artìculo no

es posible, o si los gastos son desproporcionados, Velleman® autoriza
reemplazar el artículo por un artículo equivalente o reembolsar la
totalidad o una parte del precio de compra. En este caso, usted recibirá
un artículo de recambio o el reembolso completo del precio de compra si
encuentra algún fallo hasta un año después de la compra y entrega, o un
artículo de recambio al 50% del precio de compra o el reembolso del 50%
del precio de compra si encuentra un fallo después de 1 año y hasta los 2
años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por
oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos)
después de la entrega y causados por el aparato, y cualquier
indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un
uso normal, como por ejemplo baterías (tanto recargables como no
recargables, incorporadas o reemplazables), bombillas, partes de goma,
etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos,
accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un
mantenimiento inapropiado o un uso anormal del aparato contrario a las
instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del
aparato (el período de garantía se reducirá a 6 meses con uso
profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está
previsto el producto inicialmente como está descrito en el manual del
usuario;

- daños causados por una protección insuficiente al transportar el
aparato.

- daños causados por reparaciones o modificaciones efectuadas por una
tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no
está cubierto por la garantía.

• Cualquier artìculo que tenga que ser reparado tendrá que ser devuelto a

su distribuidor Velleman®. Devuelva el aparato con la factura de compra
original y transpórtelo en un embalaje sólido (preferentemente el
embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc.

antes de devolver el aparato. Si no se encuentra un defecto en el artículo
los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una
reparación efectuada fuera del período de garantía.

• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo
de artículo (véase el manual del usuario del artículo en cuestión).

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler
in der Elektronikwelt in über 85 Ländern aufgebaut.
Alle Produkte entsprechen den strengen Qualitätsforderungen und
gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten
werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle
unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von
externen spezialisierten Organisationen. Sollten, trotz aller
Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie
in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die
Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine
Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder

ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür
unverhältnismäßig sind, kann Velleman® sich darüber entscheiden,
dieses Produkt durch ein gleiches Produkt zu ersetzen oder die
Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten
Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der
Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder
Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der
Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines
Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und
durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub,
Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust),
Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch
dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare,
sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen,
Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz,
Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder
unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete
Anwendung oder Nichtbeachtung von Benutzerhinweisen in der
Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven
Anwendung des Gerätes (bei gewerblicher Anwendung wird die
Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und
unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen
oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman®
vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler.
Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die
Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine
deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die
Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de
Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur
zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass
kein Geräteschaden vorliegt, könnte dem Kunden eine
Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten

berechnet.

• Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden
gemäß der Art des Produktes (siehe Bedienungsanleitung des
Gerätes).

Legen Heirweg 33, 9890 Gavere, Belgium

Imported by Velleman nv

Made in PRC

www.velleman.eu
