Инструкция по эксплуатации
Page 2
2
Несоблюдение данной инструкции может
привести к повреждению Вашей модели, а так
же нанести травмы или повлечь за собой смерть.
Благодарим Вас за то, что Вы выбрали продукцию HPI Racing! Данный комплект позволит Вам получить максимальное удовольствие
от вождения. При его создании использовались высококачественные комплектующие, что позволило увеличить надежность и ходовые
характеристики модели. Если Вы столкнетесь с трудностями или нуждаетесь в помощи, Вы всегда можете обратиться к продавцу.
Также Вы можете связаться с нами через www.hpiracing.com.
Спасибо
Внимание
Внимание
Несоблюдение данной инструкции может
причинить вред Вам или окружающим или
повредить чужое имущество.
Перед запуском
Пожалуйста, внимательно ознакомьтесь с инструкцией
Пожалуйста, не используйте модель в общественных местах, т.к. это может привести к травмам и порче имущества.
Пожалуйста, не используйте модель вблизи пешеходов или маленьких детей.
Пожалуйста, не используйте модель в закрытых помещениях.
При использовании
Перед использованием
Убедитесь, что все шурупы и гайки полностью затянуты.
Всегда используйте полностью заряженные батарейки в передатчике и приемнике сигнала, чтобы не терять контроль над моделью.
Убедитесь, что никто поблизости не работает на той же радиочастоте, что и Вы.
Пожалуйста, зафиксируйте курок газа/тормоза в нейтральном положении.
Вначале выключите приемник, затем передатчик.
После использования модели необходимо провести техобслуживание. Это поможет предотвратить повышенный износ и повреждения
двигателя и шасси.
После использования
Если Вы вносите изменения или настройки, не указанные в данном руководстве, Ваш автомобиль может быть поврежден.
Для предотвращения серьезных увечий и/или порчи имущества, пожалуйста, подходите к управлению всеми моделями на
дистанционном управлении со всей ответственностью. Необходимо соблюдать особую осторожность при работе с
моделями на воспламеняющемся топливе. Такие модели могут превышать скорость 50км/ч и используют токсичное
легковоспламеняющееся топливо.
Внимание
Обращение с аккумулятором
Пожалуйста, будьте осторожны при работе с аккумулятором. Он может быть горячим после работы. Поврежденная изоляция может
привести к короткому замыканию и возгоранию.
Page 3
3
Содержание
Раздел
Содержание
Страница
Обзор 4
Руководство к запуску 7
Зарядка аккумулятора 7
Настройки перед стартом 7
Активация радиоуправления 13
Возможные неисправности 18
Техобслуживание 19
Список запчастей 46
Гарантийный талон 47
6
Обслуживание шасси 20
Обслуживание колес 21
Обслуживание двигателя и ведущей шестерни 21
Обслуживание амортизаторов 23
Обслуживание дифференциала 25
Обслуживание шасси 27
Система дистанционного управления 35
4-7
Page 4
4
Обзор
Комплектация
Модель радиоуправляемая
Пакет для запчастей
Передатчик
Комплект поставки
Шестигранный ключ
Свечной ключ
Ключ для регулировки
угла колес
Необходимое оборудование
Зарядное утройство
АА батарейки для
передатчика (4шт.)
или
Аккумуляторы
Внимание
HPI дистанционный
термометр
Убедитесь, что Вы подключаете
зарядное устройство, соответствующее
типу используемого аккумулятора.
Только в твердом
корпусе
Page 5
5
Об аккумуляторе
2-3 ячеечный LiPo
аккумулятор (7.4В)
6-7 ячеечный NiMH
аккумулятор (7.2-8.4В)
или
Только в твердом
корпусе
Не используйте зарядные устройства для NiCd/NiMH аккумуляторов для зарядки LiPo аккумуляторов, это выведет аккумулятор из строя.
Важную роль играет качество LiPo аккумуляторов. Мы рекомендуем использовать 3S аккумуляторы с максимальным током разряда 25С
или выше. Использование аккумуляторов с худшими показателями может привести к повреждению аккумулятора.
Не используйте зарядные устройства для NiCd аккумуляторов для зарядки NiMH аккумуляторов, это выведет аккумулятор из строя.
Не используйте несоставные NiMH аккумуляторы, это может привести к возгоранию или травмам.
Внимание
Внимание
При использовании 3S аккумулятора следите, чтобы его температура не превышала 60°С.
Всегда отключайте аккумулятор от регулятора хода после использования модели. Выключатель на
регуляторе хода контролирует питание приемника и сервоприводов. Регулятор хода будучи
подключенным к аккумулятору постоянно потребляет энергию, что через некоторое время приведет к
полной разрядке аккумулятора и может вывести его из строя.
Рекомендуется использовать 2S аккумуляторы с током разряда 25С или больше.
Рекомендуемая емкость для аккумуляторов с током разряда 25С должна
составлять не менее 4000мАч.
Рекомендуемая емкость для аккумуляторов с током разряда 30С+ должна
составлять не менее 3500мАч.
Для 6-7 ячеечных NiMH аккумуляторов рекомендуется использовать
ячейки на 4000мАч с припаянными, но не приваренными перемычками.
Page 6
6
Присоединение аккумулятора
Плохое качество контактов аккумулятора может плохо отразиться на производительности модели. Избегайте использования
обычных пластиковых штепселей, которыми комплектуются большинство аккумуляторов. Такие контакты не рассчитаны на
потребляемую мощность, поэтому Ваш HPI Motiv регулятор хода оборудован специальным балочным "Ультра штепселем".
Балочный
"Ультра штепсель"
Зарядка аккумулятора
Не используйте зарядные устройства для NiCd/NiMH аккумуляторов для зарядки LiPo аккумуляторов, это выведет аккумулятор из строя.
Подготовка передатчика
Переключатели
реверса каналов
Заводские установки
Переключатель режимов
Заводские установки
Находясь во Франции
включите соответствующий
режим
Заводские установки
Переключение режимов сбрасывает связывание между
передатчиком и приемником.
Инструмент
для
настройки
Стр.37
Внимание
Page 7
7
Руководство к запуску
Зарядка аккумулятора
Зарядка основного аккумулятора
Внимание
Внимание
Зарядное устройство
Прочитайте инструкцию от зарядного
устройства перед использованием.
Убедитесь, что зарядное устройство
соответствует типу используемого
аккумулятора.
Подготовка передатчика
Настройки перед стартом
101939
АА батарейки (4шт.)
Откройте крышку батарейного отсека внизу передатчика.
Установите батарейки согласно обозначениям полярности.
Соблюдайте полярность.
Крышка батарейного
отсека.
Инструмент для настройки
Внимание
Не используйте одновременно батарейки
разного типа и уровня заряда.
Page 8
8
Подготовка шасси
Снятие кузова
Клипса
Распрямите антенну и вставьте ее
в антенную трубку.
Установка антенны приемника
Распрямите антенну отверткой, чтобы было легче вставлять ее в антенную трубку.
Вытяните антенну на максимальную длину
для улучшения приема сигнала.
Не перегибайте и не укорачивайте
антенну.
Установочный винт М3х8мм
Шестигранный ключ
Корпусная
шайба
Пенистая
шайба
Page 9
9
Установка аккумулятора
Регулировка держателя аккумулятора
Отрегулируйте держатель аккумулятора
в соответствии с размерами используемого
аккумулятора.
Максимальные размеры
аккумулятора
Шестигранный ключ
Изображение шасси приведено только в качестве иллюстрации.
Если аккумулятор уже 48мм,
воспользуйтесь специальными
вставками.
Page 10
10
Изображение шасси приведено только в качестве иллюстрации.

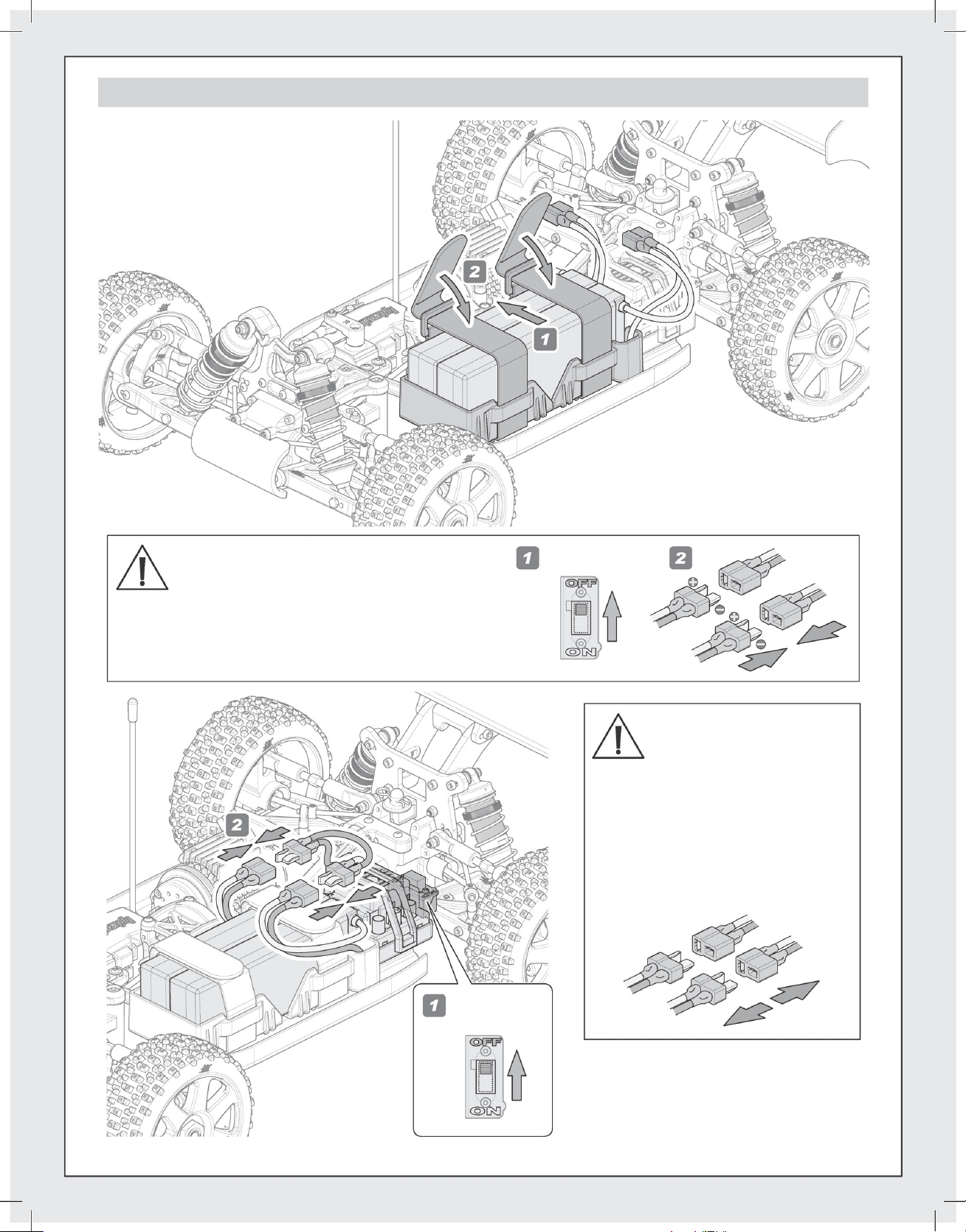

Установка аккумулятора
ВЫКЛ
Внимание
Внимание
Перед включением аккумулятора убедитесь, что регулятор хода
выключен, иначе модель может выйти из под контроля.
Отключайте аккумулятор, когда Вы не
пользуетесь моделью. Иначе модель
может выйти из под контроля, или
аккумулятор может быть поврежден
или загореться из-за сильного
саморазряда.
ВЫКЛ
Page 11
11
Настройка регулятора хода
Необходимо настроить регулятор хода перед первым использованием. В дальнейшем
нет необходимости повторять эту процедуру. Перед началом настройки ознакомьтесь
с инструкцией. Последовательно выполняйте указанные действия.
Настройка регулятора хода
Выключатель
регулятора
хода
Регулятор хода
FLUX RAGE
Светодиод
ВЫКЛ
Настоятельно рекомендуется в целях безопасности снять колеса с модели перед настройкой.
Установите курок газа в центральное положение при включенном передатчике и выключенном регуляторе хода.
Свечной ключ
Антенна
Выдвините антенну
Включите передатчик, а затем приемник.
ВКЛ
Изображение шасси приведено
только в качестве иллюстрации.
Внимание
После настройки регулятора хода выключите сначала регулятор хода, затем выключите передатчик,
затем установите обратно колеса.
Page 12
12
Внимание
Руководство к запуску
Настройка регулятора хода
При использовании LiPo аккумулятора необходимо включить автоматические настройки для LiPo
аккумулятора.
Перед настройкой
Настройка
Настоятельно рекомендуется в целях безопасности снять
ведущую шестерню с модели перед настройкой.
Установите курок газа в центральное положение при
включенном передатчике и выключенном регуляторе хода.
Триммер газ/тормоз
ВКЛ
ВЫКЛ
Передатчик
Регулятор хода
Центр
Удерживайте
ВКЛ
При включении регулятора хода
удерживайте нажатой кнопку
настройки до тех пор, пока не
замигает светодиод.
Нажмите кнопку настройки.
Курок газа/тормоза при этом
должен находиться в
нейтральном положении.
Полностью выжмите газ и
нажмите кнопку настройки.
Полностью выжмите тормоз
и нажмите кнопку настройки.
Через 3 секунды после
окончания настройки
регулятор хода будет
активирован.
Красный светодиод начнет
мигать
Мигает зеленый светодиод и
слышен звуковой сигнал
Дважды мигает зеленый светодиод
и дважды звучит звуковой сигнал
Трижды мигает зеленый светодиод
и трижды звучит звуковой сигнал
Подтверждение настройки
Если световой индикатор на регуляторе хода не работает так, как показано ниже, значит он настроен неправильно и необходимо повторить процесс настройки.
Необходимо настроить регулятор хода перед первым использованием. В дальнейшем нет необходимости повторять эту процедуру.
Перед началом настройки ознакомьтесь с инструкцией. Последовательно выполняйте указанные действия.
Полный газ
Горит зеленый
световой индикатор
Полный тормоз
Нейтраль
Нет светового сигнала
Неполный газ
или реверс
Горит красный
индикатор
Мигает красный
индикатор
При торможении
Аварийные сигналы
Несоответствие входного напряжения
Потеря сигнала приемника
Каждый раз при включении регулятор хода проверяет, попадает ли входное
напряжение в допустимый диапазон. Если нет, каждую секунду будет слышен
двойной звуковой сигнал. Проверьте напряжение на аккумуляторе.
Если регулятор хода не определяет сигнал от приемника, каждые 2 секунды будет
слышен одиночный звуковой сигнал. Проверьте работу передатчика и приемника.
Page 13
13

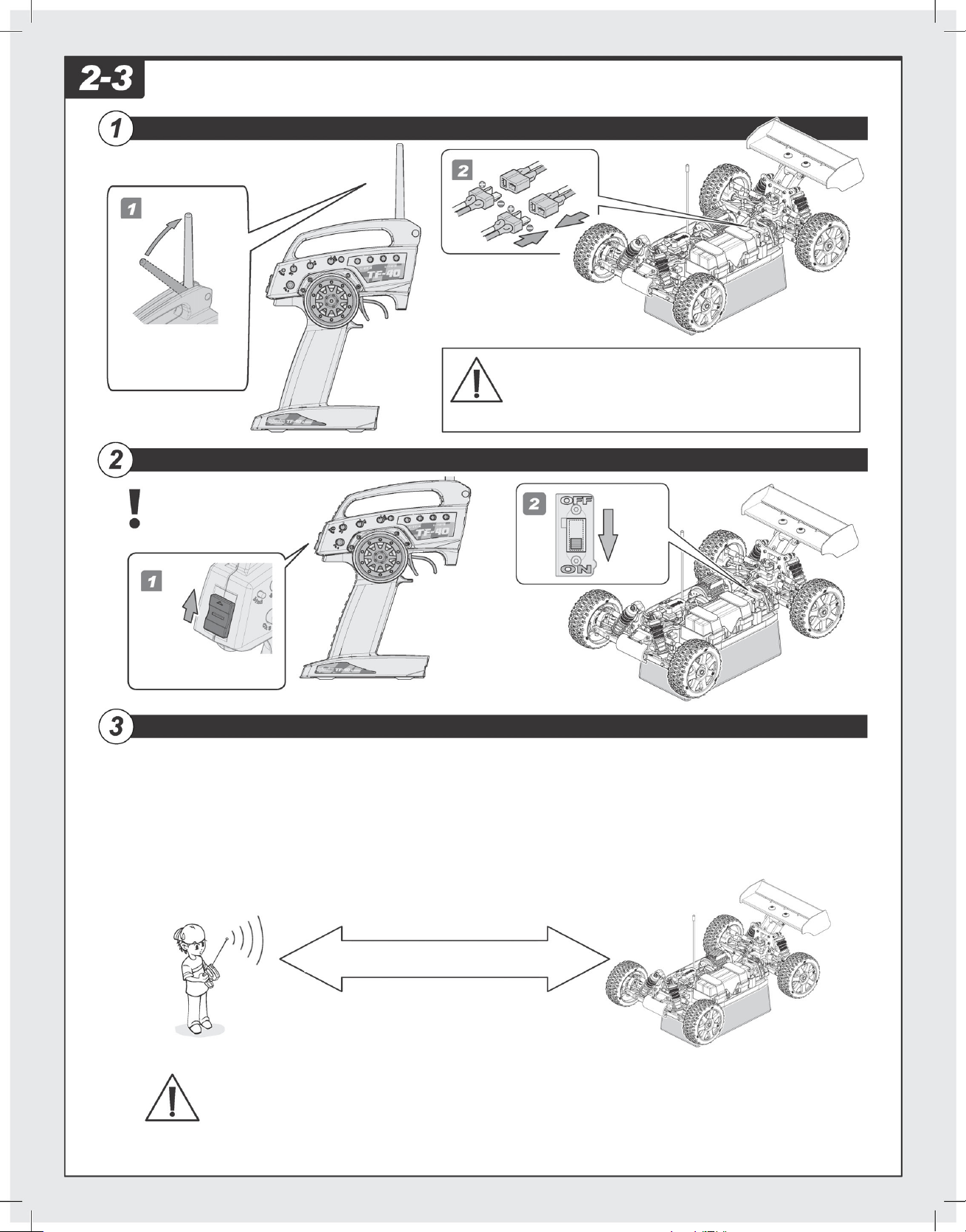

Активация радиоуправления
Выдвините антенну
Выдвините антенну
Установите модель на подставку
так, чтобы колеса не касались
земли, и подсоедините
аккумулятор.
Внимание
Включите передатчик
Вкл
Вкл
При проверке работы радиоуправления всегда размещайте
модель на подставке так, чтобы колеса не касались земли.
Вначале включите передатчик,
затем приемник.
Проверка дальности действия радиоуправления
Попросите друга взять модель и отойти на максимальное расстояние, на котором Вы все еще можете управлять моделью.
Проверьте правильность отклика модели. Не используйте модель, если есть какие-то неполадки в дистанционном управлении.
Если Вы включили модель раньше, чем передатчик, Вы можете потерять над ней контроль.
Радиочастота 2.4ГГц позволяет управлять моделью в пределах видимости.
Если модель оказалась за каким-то предметом или за углом вы можете потерять связь
с моделью и контроль над ней.
Внимание
Проверка дальности действия радиоуправления
Page 14
14
Триммер рулевого управления
Триммер рулевого
управления
Необходимо произвести
выравнивание колес
с помощью триммера
рулевого управления
Перед
Функции пульта управления
Рулевое колесо
Поворот влево
Прямо (нейтраль)
Поворот вправо
Перед
Регулятор угла
поворота управляемых
колес.
Используется для настройки
сервопривода рулевого управления.
Курок газа/тормоза
Триммер
Газ/тормоз
Если Ваша модель движется,
настройте триммер
газа/тормоза так, чтобы она
остановилась.
Включение реверса.
Пункты А и В показывают 2 способа включения реверса.
Вперед
Стоп (нейтраль)
Тормоз/реверс
Стоп->Реверс
Реверс
Реверс
Стоп (нейтраль)
Газ->Торможение (2 секунды)->Реверс
Вперед
Торможение
Через 2
секунды
Реверс
Page 15
15
Вождение
Установите кузов и наслаждайтесь вождением!
Дайте модели остыть в течение пятнадцати минут
между использованиями.
Если модель движется на Вас, управление моделью
следует осуществлять обратным образом тому,
как если бы она двигалась от Вас.
После того, как вы привыкните к управлению
моделью, практикуйтесь в управлении ею на
треке, объезжая конусы.
Правый поворот.
Контроль температуры
Максимальная температура
Максимальная температура
Аккумуляторы
Двигатель
Внимание
Горячие
детали
HPI дистанционный
термометр
Следите за температурой двигателя и аккумуляторов модели.
Превышение максимальной рабочей температуры может
повлечь за собой повреждение этих компонентов.
Если температура регулятора хода слишком высокая,
включается система защиты от перегрева. После
остывания регулятора хода, он продолжит свою работу
в нормальном режиме.
Защита от перегрева регулятора хода Flux Rage
Изображение шасси приведено
только в качестве иллюстрации.
Регулятор хода
Flux Rage
Page 16
16
Выключение модели
Внимание
Вначале отключите приемник, затем передатчик. В противном случае Вы можете потерять управление
моделью.
ВЫКЛ
ВЫКЛ
Вначале отключите приемник,
затем передатчик.
Внимание
Внимание
Перед подключением аккумулятора убедитесь, что
приемник выключен, иначе модель может выйти из
под контроля.
ВЫКЛ
Не используйте модель в следующих местах:
Не используйте модель на улицах и дорогах
общего пользования, т.к. это может
привести к авариям, травмам и/или
порче имущества.
Не использовать в воде
и на песке.
Page 17
17
Система защиты
В модель встроена система защиты. Если модель теряет сигнал из-за помех или выхода из зоны действия, автоматически
включаются тормоза. Данная система устанавливается изготовителем, и Вы должны проверить ее работу перед использованием.
Ситуации срабатывания системы защиты
В случае прерывания сигнала передатчика
Срабатывание системы
защиты сопровождается
миганием красного
светодиода.
Приемник
Внимание
Защитная система не может полностью защитить Вашу модель
При использовании LiPo аккумулятора необходимо перейти в соответствующий режим,
в котором регулятор хода отключается, если напряжение на аккумуляторе падает ниже
определенного, это помогает предотвратить переразряд и выход из строя аккумулятора.
При использовании автонастроек для LiPo аккумуляторов автоматически определяется количество элементов в аккумуляторе и
устанавливается соответствующее напряжение отсечки.
Первоначально установлен
режим для LiPo
аккумулятора.
Автоматические настройки для LiPo аккумулятора
Page 18
18
Возможные неисправности
Если радиоуправляемая модель не движется или не управляется, обратитесь к таблице ниже.
Неисправность
Причина
Решение
Раздел
Модель не двигается
Модель не управляется
Обратная реакция модели
на курок газа/тормоза
и рулевое колесо
Переключатели реверса
установлены
неправильно.
Проверьте правильно ли
подключены провода от
регулятора хода к двигателю.
Правильно подсоедините
двигатель.
Установите переключатели
в нужное положение.
Стр.7
Неправильно установлены
батарейки передатчика.
Установите батарейки
передатчика правильно.
Низкий заряд или нет
аккумулятора в модели.
Установите в модель
заряженный аккумулятор.
Замените двигатель.
Поврежден двигатель.
Изношенная или
оборванная проводка.
Соедините и изолируйте
провода.
Остановите модель. Не
используйте модель до
охлаждения
регулятора скорости.
Регулятор скорости отключен
системой защиты от
перегрева.
Низкий заряд или нет
батареек в передатчике.
Установите в передатчик
заряженные батарейки.
Неисправность антенны на
модели или передатчике.
Полностью выдвиньте
антенну.
Неправильно настроено
нейтральное положение
колес.
Настройте триммер рулевого
управления.
Стр.7
Стр.22
Стр.45
Стр.15
Стр.7
Стр.7
Стр.11
Стр.14
Стр.35
Стр.45
Page 19
19
Техобслуживание
График техобслуживания
После использования очистите шасси и проверьте все движущиеся части на предмет повреждений. Если какая-то из деталей сломана
или повреждена, почините или замените ее до следующего использования. Необходимо проводить регулярное техобслуживание
модели для предотвращения ее повреждений и увеличения срока службы.
Каждую зарядку
аккумулятора
Каждые 5 зарядок
аккумулятора
Каждые 10 зарядок
аккумулятора
Обслуживаемая деталь
Справка
Стр.?
Колесо
Двигатель
Амортизатор
Вал привода колес
Зубчатая передача
Шестерня дифференциала
Стр.20
Изображение шасси приведено
только в качестве иллюстрации.
Обслуживание
шасси
Обслуживание
колес
Обслуживание двигателя и
ведущей шестерни
Обслуживание
амортизаторов
Обслуживание
радиоуправления
Обслуживание
шасси
Стр.21
Стр.21
Стр.23
Стр.27
Стр.35
Обслуживание
дифференциала
Стр.25
Page 20
20
Необходимое оборудование
Шестигранный ключ
Крестовой ключ
Специальный
очиститель
Клей
Масляный
аэрозоль
Клей для резьбовых
соединений
Смазка
Остроносые
плоскогубцы
Кромкообрезные
ножницы
Тряпка
Кисть
Свечной ключ
Ключ для регулировки
угла колес
Каждую зарядку
аккумулятора
Обслуживание шасси
После использования очистите модель и смажьте указанные места.
Замените поврежденные детали и убедитесь, что все болты затянуты.
Специальный
очиститель
Масляный
аэрозоль
Кисть
Тряпка
Изображение шасси приведено
только в качестве иллюстрации.
Проверьте, нет ли поврежденных
деталей.
Page 21
21
Обслуживание колес
Убедитесь, что шина прочно сидит на диске.
При необходимости заново приклейте шину.
Каждые 5 зарядок
аккумулятора
Используйте небольшое
количество клея.
Проклейте обе стороны.
Клей
Обслуживание двигателя и ведущей шестерни
Каждые 10 зарядок
аккумулятора
Бумага для сцепления шестерен
Бумага для сцепления шестерен
Бумага для сцепления шестерен
Бумага для сцепления шестерен
Бумага для сцепления шестерен
Правильное сцепление шестерен
Настройте сцепление зубчатой передачи, меняя
положение двигателя. Чтобы достичь идеального
сцепления, поместите кусочек бумаги между
шестернями и затяните болты крепления двигателя.
Отрегулируйте сцепление ведущей шестерни с зубчатым колесом.
Page 22
22
Замена двигателя и ведущей шестерни
Шестигранный ключ 2.5мм
Шестигранный ключ 2.0мм
Двигатель
Установочный винт
М4х4мм
Винт с закрытой
головкой М3х14мм
Ведущая шестерня
Зубчатое колесо
Двигатель
Максимальная температура
Внимание
Максимальная скорость
Больше
Меньше
Ускорение
Быстрее
Медленнее
Регулятор хода может быть горячим.
Чаще проверяйте температуру.
HPI дистанционный
термометр
46 зубцов (багги)
50 зубцов (трагги)
13
зубцов
14
зубцов
Стандарт
15
зубцов
16
зубцов
17
зубцов
18
зубцов
19
зубцов
Таблица передаточных чисел
В таблице указаны возможные комбинации ведущей шестерни и зубчатого колеса. Увеличение передаточного отношения
(увеличение ведущей шестерни и/или уменьшение зубчатого колеса) приведет к улучшению ускорения, но также увеличит
температуру двигателя. Следите за тем, чтобы температура двигателя не превышала 88°С. Если температура слишком
высокая, уменьшите передаточное отношение, установив меньшую ведущую шестерню и/или большее зубчатое колесо.
Page 23
23
Каждые 10 зарядок
аккумулятора
Гайка
Обслуживание амортизаторов
Амортизаторы
Передняя часть
Задняя часть
L
R
Шайба
Винт
Пластиковая
гайка
Шайба
Уплотнительное кольцо
C-образная скоба
Поршень
Шаровой наконечник
Пластиковая гайка
Передние амортизаторы
Задние амортизаторы
Вкладка
Вкладка
Вставьте в
корпус
Page 24
24
Амортизаторы
Полностью заполните
маслом
Опустите шток
Медленно перемещайте
шток вверх и вниз, чтобы удалить
пузырьки воздуха
Амортизаторное
масло
Убедитесь, что шток свободно
перемещается
Амортизаторы
Шаровая (черная)
Для настройки
пружины
Page 25
4-5
25
Обслуживание дифференциала
Обслуживание дифференциала
Обслуживание дифференциала
Винт
Винт
Винт
Шарикоподшипник
Шарикоподшипник
Шайба
Уплотнительное
кольцо
Вал
Уплотнительное
кольцо
Вал
Шаги:
Для передней и задней частей
Для передней и
задней частей
Для
центральной
части
Для передней и
задней частей
Для
центральной
части
Для передней и
задней частей
Для
центральной
части
Для передней и
задней частей
Для
центральной
части
4-6
Page 26
4-5
26
Задняя коробка передач
Задняя коробка передач
Винт
Винт
Винт
Винт
Винт
Шарикоподшипник
Прокладка
Соединительная чаша
Полностью затяните винты
Устраните зазор
с помощью прокладок.
Обслуживание дифференциала
Page 27
4-6
27
Стойка амортизатора
3х22мм Винт х2
3х15мм Винт х4
Монтажные
отверстия
Опоры подвески
Винт х2
Винт х4
Гайка х2
Винт х2
Соблюдайте правильный
тип винта
Обслуживание шасси
5
101043
101787
6
101013
Page 28
28
E-образная
скоба
Шарикоподшипник
Пластиковое кольцо
Вал
Вал
Задняя подвеска
Для левой стороны
Шаги:
Задняя подвеска
Винт
Шаровой наконечник
примерно
Обслуживание шасси
Page 29
29
Задняя подвеска
Вал
E-образная скоба
Для правой стороны
Для левой стороны
Рычаги подвески
Шаровая
Шаги:
Винт с закрытой
головкой
Пластиковая гайка
Обслуживание шасси
L
R
Page 30
30
Задний стабилизатор
Винт
Шаровая
Шаги:
Шасси
L
R
L
R
Винт
Винт
Винт
Винт
Винт
Шаровой
наконечник
Шаровая стабилизатора
Обслуживание шасси
Page 31
31
Винт
Винт с закрытой головкой
Винт с закрытой головкой
Шайба
Гайка
Заднее шасси
Винт
Винт
Шарикоподшипник
Прокладка
Отрегулируйте люфт с помощью
прокладки.
Передняя коробка передач
Обслуживание шасси
Page 32
4-4
32
Передняя коробка передач
Винт
Затяните винты вровень
к корпусу
Соединительная чаша
Передняя амортизаторная стойка
Винт
Винт с закрытой
головкой
Обслуживание шасси
Винт
Винт
R
L
15
101063
101100
101063
16
101788
101119
101043
Page 33
33
Обслуживание шасси
Передняя подвеска
Винт с закрытой
головкой
Поворотная втулка
Шарикоподшипник
Для правой стороны
Для левой стороны
Помечено "L"
Шаги:
Гайка
Передняя подвеска
L
R
Page 34
34
Обслуживание шасси
Пластиковая гайка
Винт с закрытой
головкой
Шаровая
Передние стяжные гайки
Винт
Присоединение передней подвески
Page 35
A
B
A
B
35
Система дистанционного управления
4-7
Используется для настройки
курка газа
Триммер газа
Регулятор угла
поворота колес
Используется для
настройки
максимального
поворота колес
Выдвиньте антенну
для наилучшего
сигнала
Антенна
Индикатор заряда батареи
Батарея заряжена
Низкий заряд батареи
(индикатор мигает)
Когда индикатор заряда батареи
начинает мигать,
незамедлительно замените
батарейки.
Триммер рулевого
управления
Используется для настройки
положения колес
Выключатель
питания
ВКЛ
ВЫКЛ
Трехпозиционный
переключатель
Используется для настройки
дополнительных компонентов
Переключатель
реверса
каналов
Проверьте направление реверса
по инструкции от комплекта
Инструмент
настройки
Курок дросселя
Рулевое колесо
Прямо (нейтраль)
Влево
Вправо
Тормоз
Используется для управления
дросселем и торможения
Газ
Нейтраль
Не устанавливайте
одновременно батарейки
разных типов и уровня заряда
Внимание
Запрограммируйте модель на прием сигнала
только от одного передатчика.
Привязка передатчика
Регулятор отсечки
Инструмент
настройки
Позволяет установить пределы открытия дроссельной заслонки
и поворота колес.
105381
HPT-TF40 2.4GHz
Передатчик (2кн.)
Стр. 37
Стр. 39
Page 36
36
Приемник и сервоприводы
Подключение приемника
Сервопривод
руля
Flux Scream 1965kV
бесщеточный двигатель
Если антенна
установлена
неправильно,
приемник может хуже
принимать сигнал
или совсем не
принимать его.
Регулятор хода
Flux Rage
Приемник
Аккумулятор
(не входит в
комплект поставки)
Защита от перегрева регулятора хода Flux Rage
Если температура регулятора хода слишком высокая,
включается система защиты от перегрева. После
остывания регулятора хода, он продолжит свою работу
в нормальном режиме.
Регулятор хода
Flux Rage
Отрицательный (-)
Положительный (+)
К приемнику
Подключение
регулятора хода
Провод
выключателя
Page 37
1
37
Привязка и система защиты
Запрограммируйте модель на прием сигнала только от одного передатчика.
Привязка и система защиты предустановлены производителем.
Внимание
Если Вы поменяете передатчик или приемник, необходимо заново связать их друг с другом
перед использованием модели.
Французский режим
Находясь во Франции используйте соответствующий
режим. В остальных случаях используйте нормальный
режим.
Нормальный режим
Инструмент
настройки
Поместите передатчик и приемник не дальше, чем в 1 метре
друг от друга, включите передатчик.
ВКЛ
Нажмите и удерживайте кнопку на
приемнике, затем включите его,
индикатор начнет быстро мигать,
через секунду после этого отпустите
кнопку.
Удерживайте кнопку
нажатой
Чтобы нажать на кнопку,
воспользуйтесь, например,
скрепкой.
ВКЛ
Через 1 секунду
Нажмите и удерживайте кнопку привязки
на передатчике в течение 1 секунды,
пока горит светодиод на приемнике.
Через 1 секунду
Светодиод
непрерывно горит
Светодиод
Светодиод
Настройка системы защиты
Внимание
Стр. 38
Настройка системы защиты на странице 38.
2
3
4
1
1
2
3
2
Page 38
1
38
Настройка системы защиты
Внимание
После привязки передатчика и приемника настройки системы защиты сбрасываются.
Включите передатчик. Нажмите и отпустите кнопку на
приемнике. Замигает индикатор.
Чтобы нажать на кнопку,
воспользуйтесь, например,
скрепкой.
Удерживайте кнопку
нажатой
Индикатор мигает
Переходите к шагу 2 в течение пяти секунд. Через 5 секунд настройка системы защиты
прекратится, индикатор на приемнике будет непрерывно гореть и придется повторять
шаг 1.
Светодиод
Светодиод
Светодиод
До конца выжмите тормоз на передатчике, затем нажмите кнопку на приемнике. Индикатор на приемнике замигает.
Отпустите тормоз, индикатор продолжит гореть, затем отпустите кнопку на приемнике.
Тормоз
Удерживайте кнопку
нажатой
Индикатор мигает
Индикатор
непрерывно горит
Нейтраль
Чтобы убедиться, что система защиты работает должным образом, проверьте, что тормоза срабатывают каждый раз при
выключении передатчика. Нет необходимости повторять эту процедуру каждый раз при включении.
Справка
ВЫКЛ
ВКЛ
Световой индикатор будет мигать, а
модель при этом не будет двигаться.
3
Стр.17
2
1
2
1
2
1
3
2
4 5
3
Page 39
1
39
Настройка регулятора отсечки
Инструмент
настройки
Регулятор отсечки позволяет установить пределы открытия дроссельной заслонки
и поворота колес.
Внимание
Не выходите за допустимые пределы работы сервоприводов,
чтобы избежать их поломки.
Включите передатчик и приемник.
Установите модель на подставку.
Настройте триммеры рулевого управления
и газа-тормоза. Затем установите
регулятор поворота колес в максимальное
положение.
Регулятор угла поворота
колес
Справка
Стр.14
Поверните рулевое колесо максимально влево и
настройте регулятор отсечки до необходимого
угла поворота.
Поверните рулевое колесо максимально вправо и
настройте регулятор отсечки до необходимого
угла поворота.
Вы можете повредить сервопривод руля, если будет
установлен слишком большой угол поворота колес.
Вы можете повредить сервопривод руля, если будет
установлен слишком большой угол поворота колес.
Полностью поверните регулятор.
2
3
4
1
1
2
2
1
2
Page 40
40
Бесщеточный регулятор хода FLUX RAGE
Необходимо настроить регулятор скорости перед первым использованием (см. стр. 42). В случае, если Вы используете LiPo аккумулятор,
произведите автоматическую настройку, согласно инструкции на стр. 43.
Внимание
Несоблюдение данной инструкции может привести к повреждению Вашей модели, а так же нанести травмы
или повлечь за собой смерть.
Внимание
Несоблюдение данной инструкции может причинить вред Вам или окружающим или повредить чужое
имущество.
Внимание
Данная модель оснащена мощным электродвигателем. Для Вашей безопасности и безопасности окружающих настоятельно
рекомендуется снять ведущую шестерню перед калибровкой. Пожалуйста, не подносите близко к движущимся частям модели
руки, волосы и элементы одежды.
Резиновые шины увеличиваются в размерах при высоких скоростях. Не поднимайте модель в воздух с полностью выжатым
курком газа. Повреждение шины на высоких скоростях может привести к серьезным травмам. Проверяйте, хорошо ли
приклеены шины к дискам.
После использования модели всегда отсоединяйте аккумулятор от регулятора хода. Выключатель на регуляторе хода
отвечает за питание приемника и сервоприводов. Будучи подключенным, регулятор хода постоянно потребляет энергию
от аккумулятора и может полностью его разрядить. Это может привести к выходу из строя аккумулятора.
Page 41
41
Обзор
Бесщеточный регулятор хода Flux Rage
Бесщеточный электродвигатель Flux Scream 1965kV
Необходимое оборудование
Аккумулятор
4-7 элементный NiMH (от 4.8 до 8.4В)
аккумулятор
2 элементный (7.4В)
LiPo аккумулятор
Не используйте зарядное
устройство для
никель-кадмиевых
аккумуляторов для
зарядки никельметаллогидридных
аккумуляторов. Если Вы не
используете специальное зарядное устройство, аккумулятор
может быть поврежден. Используйте только высококачественные
аккумуляторы.
Не используйте зарядное
устройство для NiCd/NiMH
аккумуляторов для зарядки
LiPo аккумуляторов.
Если вы не используете
специальное зарядное
устройство, аккумулятор может быть
поврежден.
Всегда отсоединяйте аккумулятор, если Вы не используете
модель.
Плохое качество контактов аккумулятора может плохо отразиться на производительности
модели. Избегайте использования обычных пластиковых штепселей, которыми комплектуются
большинство аккумуляторов. Такие контакты не рассчитаны на потребляемую мощность,
поэтому Ваш HPI Reload регулятор хода оборудован специальным балочным
"Ультра штепселем".
Балочный
"Ультра штепсель"
Внимание
Контакты аккумулятора
Как и в любом другом мощном электронном устройстве, предъявляются особые требования к качеству аккумулятора и
электрических соединений. Постарайтесь использовать лучшие из возможных аккумуляторы и штепсели. Чем лучше
аккумулятор, тем выше производительность модели. Использование некачественных аккумуляторов может привести к травмам
и возгоранию. HPI Reload регулятор скорости и электродвигатель безопасно работают от NiMH аккумуляторов
(4.8-8.4В) или LiPo аккумуляторов (7.4В). Использование более высоких напряжений выведет систему из строя.
Page 42
42
Настройка регулятора хода
Необходимо настроить регулятор хода перед первым использованием. В дальнейшем нет необходимости повторять эту процедуру.
Перед началом настройки ознакомьтесь с инструкцией. Последовательно выполняйте указанные действия.
Внимание
При использовании LiPo аккумулятора необходимо включить автоматические настройки для LiPo
аккумулятора.
Перед настройкой
Настоятельно рекомендуется в целях безопасности снять
ведущую шестерню с модели перед настройкой.
Установите курок газа в центральное положение при
включенном передатчике и выключенном регуляторе хода.
ВЫКЛ
Регулятор хода
Передатчик
Триммер газ/тормоз
ВКЛ
Центр
Руководство к запуску
Настройка
При включении регулятора хода
удерживайте нажатой кнопку
настройки до тех пор, пока не
замигает светодиод.
Нажмите кнопку настройки.
Курок газа/тормоза при этом
должен находиться в
нейтральном положении.
Полностью выжмите газ и
нажмите кнопку настройки.
Полностью выжмите тормоз
и нажмите кнопку настройки.
Через 3 секунды после
окончания настройки
регулятор хода будет
активирован.
Трижды мигает зеленый светодиод
и трижды звучит звуковой сигнал
Дважды мигает зеленый светодиод
и дважды звучит звуковой сигнал
Мигает зеленый светодиод и
слышен звуковой сигнал
Красный светодиод начнет
мигать
Удерживайте
ВКЛ
Подтверждение настройки
Если световой индикатор на регуляторе хода не работает так, как показано ниже, значит он настроен неправильно и необходимо повторить процесс настройки.
Полный газ
Горит зеленый
световой индикатор
Полный тормоз
Нейтраль
Нет светового сигнала
Неполный газ
или реверс
Горит красный
индикатор
При торможении
Мигает красный
индикатор
Аварийные сигналы
Несоответствие входного напряжения
Потеря сигнала приемника
Каждый раз при включении регулятор хода проверяет, попадает ли входное
напряжение в допустимый диапазон. Если нет, каждую секунду будет слышен
двойной звуковой сигнал. Проверьте напряжение на аккумуляторе.
Если регулятор хода не определяет сигнал от приемника, каждые 2 секунды будет
слышен одиночный звуковой сигнал. Проверьте работу передатчика и приемника.
Page 43
43
Изменение настроек
При использовании LiPo аккумулятора необходимо включить защиту от переразряда. Она отключает регулятор хода, если напряжение
на каждом из элементов аккумулятора падает ниже 3В, это помогает предотвратить переразряд и выход из строя аккумулятора. При
использовании автонастроек для LiPo аккумуляторов автоматически определяется количество элементов в аккумуляторе.
Перед настройкой
Начните с включенным передатчиком и выключенным регулятором скорости.
Настройка программируемых режимов
Регулятор хода Flux Rage снабжен несколькими программируемыми режимами. Разные комбинации
мигания светового индикатора и включения звукового сигнала обозначают разные программируемые режимы
(одиночное мигание=рабочий режим, двойное мигание=тормозное усилие, тройное мигание=автоматическая настройка LiPo аккумулятора и т.д.), а так же величины этих
режимов. Режимы и их величины указаны в таблице ниже. 5 соответствует продолжительно горящему индикатору и звуковому сигналу, 6 - 1 длинный, затем 1 короткий сигнал.
Когда Вы вошли в режим настроек, необходимо удерживать нажатой кнопку, пока Вы не войдете в нужный режим. Затем отпустите и снова нажмите кнопку, чтобы изменить
значение режима. Выключите регулятор хода чтобы сохранить настройки. Проделайте вышеуказанный процесс заново, чтобы изменить другие настройки. Чтобы
вернуться к заводским настройкам включите регулятор хода, удерживая нажатой кнопку настройки в течение трех секунд с курком газа/тормоза на нейтрали.
Троекратное мигание красного и зеленого индикаторов свидетельствует о выполнении операции.
Выкл
Регулятор хода
Передатчик
Вкл
Таблица программируемых режимов
Значение (красный индикатор)
Настройки программируемого
режима
Рабочий режим
Тормозное усилие
Автоотключение
Стартовый режим
Максимальное тормозное усилие
Максимальный реверс
Начальное тормозное усилие
Диапазон нейтрали
Синхронизация двигателя
Защита от перегрева
Вперед/тормоз
Вперед/реврес/
тормоз
Быстрый
з
е
л
е
н
ы
й
и
н
д
и
к
а
т
о
р
Нет защиты 2.6В/эл. 2.8В/эл.
3.0В/эл.
3.4В/эл.
=тормозному
усилию
нормальный
узкий
широкий
Вкл
Выкл
Настройка
Включите регулятор
хода, удерживая
нажатой кнопку
настройки, пока мигает
индикатор.
Удерживайте кнопку, пока
мигает зеленый
индикатор. Мигание
обозначает номер режима.
Отпустите кнопку, когда
достигните нужного
режима.
Нажимайте кнопку настройки,
чтобы изменить значение.
Каждому значению
соответствует различное
число миганий красного
индикатора.
Чтобы сохранить настройки, выключите регулятор
хода. Чтобы снова поменять настройки, проделайте
все вышеописанные шаги.
Выкл
Вкл
Зеленый Красный
Красный
Удерживать
Удерживать
Вкл
Красный индикатор мигает
4 секунды
Зеленый индикатор начнет
мигать
3.2В/эл.
Page 44
44
Настройка программируемых режимов
Программируемые величины показаны на стр. 34. Они по-разному влияют на работу регулятора хода. Ниже приведено описание программируемых режимов.
Программируемые режимы
Рабочий режим
Вперед/тормоз - данный режим позволяет только ехать вперед и тормозить.
Вперед/реверс/тормоз - позволяет ехать вперед, включать реверс и тормозить. Реверс включается только после прекращения движения вперед.
Быстрый - позволяет быстро переключаться между движением вперед и реверсом. При включении данного режима установите тормозное усилие на 100%.
Тормозное усилие
Данный режим позволяет автоматически применять тормоза, когда курок газа возвращается на нейтраль, имитируя небольшой тормозящий эффект
щеточных двигателей при движении по инерции.
Автоотключение
Как показано на стр. 23, функция автоотключения зависит от типа используемого аккумулятора. При использовании литиевых аккумуляторов выберите
уровень минимального напряжения на элементе питания, чтобы предотвратить переразряд аккумулятора.
Внимание: Никогда не используйте значение "нет защиты" при использовании литиевых аккумуляторов.
Регулятор хода замеряет напряжение на аккумуляторе, и если оно падает ниже допустимой величины более чем на 2 секунды, регулятор хода снижает
мощность на 50%. Через 10 секунд питание будет полностью отключено. Вам должно хватить времени, чтобы вернуть модель назад.
Максимальное тормозное усилие
Данный режим задает уровень ускорения на старте. Уровень 1 - плавный старт, уровень 9 - резкий старт. При выборе 7-9 уровней аккумуляторы с низким зарядом или
плохого качества не смогут обеспечить требуемую мощность. Эта настройка также влияет на отзывчивость двигателя.
Стартовый режим
Регулятор хода пропорционально регулирует тормозное усилие. Данный режим регулирует уровень тормозного усилия при полностью выжатом тормозе.
При большем тормозном усилии модель остановится быстрее, но это может повредить трансмиссию.
Максимальный реверс
Режим регулирует скорость реверса. Чем больше значение, тем выше скорость.
Начальное тормозное усилие
Относится к начальному моменту торможения. По умолчанию установлено равным тормозному усилию, чтобы обеспечить плавный переход от движения вперед к
торможению, но также может быть установлено большее значение, для более резкого торможения.
Диапазон нетрали
Диапазон нейтрали это область, в которой курок газа/тормоза находится в нейтральном положении. Настройте это область по вашему усмотрению.
Синхронизация
Чем выше данное значение, тем больше мощности будет выдавать двигатель, но при этом уменьшается срок его службы. Исходное значение является компромиссом
между высокой производительностью и сроком службы.
Защита от перегрева
При включенной защите регулятор хода отключает питание, если его температура поднялась выше допустимой более чем на 5 секунд. Срабатывание системы
защиты сопровождается миганием зеленого индикатора.
Установка заводских настроек
Всегда можно вернуться к заводским настройкам. При включенном регуляторе хода (не при калибровке или настройке
программируемых режимов) удерживайте кнопку настройки более трех секунд. Если красный и зеленый индикаторы мигали 3 раза,
значит заводские параметры установлены.
Page 45
45
Обслуживание
Подключение приемника
Аккумулятор
(не входит в комплект
поставки)
Flux Scream 1965kV
бесщеточный двигатель
При использовании литиевых
аккумуляторов необходимо
включить автоотключение.
Выключатель
Присоедините регулятор хода согласно схеме. Если модель движется в обратном направлении, переключите реверс каналов
и заново откалибруйте регулятор хода (Стр.9).
Если антенна установлена
неправильно, приемник может
хуже принимать сигнал или
совсем не принимать его.
Антенна
Регулятор хода
Flux Rage
Охлаждающий вентилятор
Охлаждающий вентилятор на регуляторе хода рассчитан на напряжение 12В и может работать от 14 элементного NiMH или
2*2 элементного LiPo аккумулятора (14.8В).
Опциональный LCD 2 в 1 профессиональный программный модуль
Ваш регулятор хода полностью совместим с профессиональным программным модулем 2 в 1,
поставляющимся отдельно. Это компактное устройство с LCD экраном показывает
текущий программируемый режим и его значение, позволяя быстро и просто
настроить регулятор хода.
Page 46
46
Список запчастей
Список запчастей
Номер Описание
Номер Описание
67376 Рычаги сервопривода
67491 Рулевые тяги
67579 Ведущая шестерня 15 зубцов
100550 Винт со скругленной головкой M5x8mm (10шт.)
100554 Установочный винт M3x14mm (4шт.)
101003 Диафрагма (4Шт.)
101011 Фиксирующая пластина дифференциала
101015 Задняя ступица колеса (левая, правая)
101016 Корпус дифференциала
101020 Задние штифты для верхних рычагов подвески
101021 Передние штифты для нижних рычагов подвески
101022 Задние штифты для нижних рычагов подвески
101026 Корпус дифференциала
101027 Герметизированный подшипник 8X16mm
101028 Опора дифференциала
101029 Вал дифференциала
101030 Уплотнительное кольцо 6mm
101042 Пылезащитный кожух
101043 Штифты креплений амортизаторов
101050 Винты 3X20m
101058 Элементы рулевого управления
101059 Крепления рулевого управления
101060 Передний колесный вал
101063 Выходной шарнир
101066 Центральный вал дифференциала
101075 Рулевые рычаги
101080 Шаровая для рулевой толкающей штанги
101081 Ключ для регулировки угла колес
101083 Шаровая 6.8mm
101084 Фиксирующая шаровая для передней подвески
101086 Шаровой наконечник
101087 Набор стальных шестерен дифференциала
101093 Детали задних амортизаторов
101095 Набор винтов M3.5 (28Шт.)
101096 Набор винтов B
101098 Клипса
101100 Стандартные опоры подвески
101102 Предохранитель сервопривода
101103 Передние фиксирующие элементы рулевого управления
101104 Передние элементы жесткости шасси
101105 Задние элементы жесткости шасси
101106 Детали амортизаторов
101110 Прокладки кузова (10Шт.)
101124 Черное антикрыло
101145 Передний стабилизатор
101156 Семиспицевый диск Trophy Truggy черный хром
101157 Шина Shredder для Truggy
101158 Наполнитель для шины Shredder
101163 Набор передних растяжек 3mm
101164 Передние опоры
101169 Задние скобы крепления шасси (2шт.)
101170 Задние скобы перегородок
101171 Винты задних скоб
101172 Бамперы Truggy
101174 Шаровые рулевых тяг (4шт.)
101176 Передние/задние рычаги подвески Truggy
101181 Задний вал
101182 Передний приводной вал
101184 Черные пружины амортизаторов (2шт.)
101186 Передний/задний дифференциалы Truggy
101187 Центральный дифференциал Truggy
101188 Центральное зубчатое колесо 50 зубцов
101189 Кузовные опоры Truggy
101190 Набор штифтов и шестигранников 17mm (4шт.)
101191 Червячная передача 10 зубцов
101192 Червячная шестерня дифференциала 43 зубца
101663 Центральный передний вал серии Trophy Flux 83mm
101671 Опоры рулевых тяг Trophy Flux (оранжевые)
101672 Усиленные опоры Trophy Flux (оранжевые)
101673 Пластина центрального дифференциала Trophy Flux (оранжевая)
101674 Опоры двигателя Trophy Flux (оранжевые)
101712 Бесщеточный регулятор хода Flux Rage 80Amp
101713 Бесщеточный двигатель Flux Scream 1965KV
101751 Амортизаторные вкладки (серия Trophy)
101752 Крышки амортизаторов для 101090,101091 и 101185 Trophy 4Шт. (оранжевые)
101755 Опоры задней подвески 6061 Trophy Buggy (оранжевые)
101756 Опоры передней подвески 6061 Trophy Buggy (оранжевые)
101774 Задняя скоба шасси Trophy Truggy (оранжевая)
101775 Амортизаторы Truggy
101776 Стойки амортизаторов Trophy Truggy (черные)
101797 Шасси 6061 Trophy Truggy Flux (металлик)
101798 Стяжная гайка рулевых тяг Trophy Truggy Flux (2шт.)
101799 Боковая защита от грязи Trophy Flux Series
101800 Центральный задний приводной вал 144mm Trophy Truggy Flux
101801 Опорная плсатина центральной коробки передач Trophy Truggy Flux (оранжевая)
101802 Направляющая для проводов Trophy Truggy Flux
101804 Шайбы шаровой рулевого привода Trophy Flux (2шт.)
101807 Наклейки на кузов Trophy Truggy Flux RTR
101808 Окрашенный кузов Trophy Truggy Flux RTR
103674 Приемник
103675 Аккумуляторный отсек
103676 Отсек для регулятора хода
103682 Аккумуляторная перемычка 25x270mm (2шт.)
101996 HPI SB-5 сервопривод (металлические шестерни/11.8кг-см 6.0В)
105381 HPI TF-40 2.4ГГц Передатчик
105383 HPI RF-40 2.4ГГц Приемник
Z150 Антенная трубка
Z680 Фланцованная затяжная гайка M5x8mm черная (4шт.)
9062 Специальный очиститель
66211 Опоры передней подвески CNC 7075 (серия Lightning)
66212 Опоры задней подвески CNC 7075 (серия Lightning)
66213 Алюминиевая задняя опора схождения 7075 (2°/серия Lightning)
66214 Алюминиевая задняя опора схождения 7075 (3°/серия Lightning)
66215 Алюминиевые крепления элементов жесткости 2шт./Lightning Stadium
66218 Диски Stadium Dish желтые/2шт./Lightning Stadium
66219 Диски Stadium Dish черные/2шт./Lightning Stadium
66220 Шины Diamond Back (жесткие/2шт./Lightning Stadium)
66222 Шины Stadium Racing (жесткие/2шт./Lightning Stadium)
66478 Задняя пластина жесткости (графит) Lightning Stadium 2 Pro
66479 Универсальный шарнир для Lightning Stadium 2 Pro
66797 Алюминиевый задний держатель (пурпурный)
66798 Нижние штифты подвески
67492 Колесная гайка 17mm (черная/4шт.)
67560 Ведущая шестерня 16 зубцов
67561 Ведущая шестерня 17 зубцов
67562 Ведущая шестерня 18 зубцов
67563 Ведущая шестерня 19 зубцов
67564 Ведущая шестерня 20 зубцов
67565 Ведущая шестерня 21 зубец
67566 Ведущая шестерня 22 зубца
67567 Ведущая шестерня 23 зубца
67568 Ведущая шестерня 24 зубца
67569 Ведущая шестерня 25 зубцов
67570 Ведущая шестерня 26 зубцов
67576 Ведущая шестерня 12 зубцов
67577 Ведущая шестерня 13 зубцов
67578 Ведущая шестерня 14 зубцов
85470 85470 – шайбы крепления кузова 8mm (12шт.)
101061 Задний колесный вал
101082 Вал 3X17mm
101114 Белое антикрыло
101140 Герметизированный подшипник 5X8mm
101141 Герметизированный подшипник 6X10mm
101142 Набор усиленных шестерен дифференциала
101717 Неокрашенный кузов Trophy Truggy Flux с наклейками
101763 Задние опоры подвески 7075 Trophy Truggy (оранжевые)
101764 Передние опоры подвески 7075 Trophy Truggy (оранжевые)
101767 Рулевые рычаги 7075 серия Trophy (черные)
101768 Алюминиевые опоры подвески (0°) 6061 серия Trophy (черные)
101769 Алюминиевые опоры подвески (3°) 6061 серия Trophy (черные)
101785 Гексагональный переходник крепления колеса 5mm Trophy Buggy (оранжевый/черный)
101792 Гексагональный переходник крепления колеса 6.7mm Trophy Buggy (оранжевый/черный)
101890 Шестигранный ключ 1.5mm
101891 Шестигранный ключ 2.0mm
101892 Шестигранный ключ 2.5mm
101893 Шестигранный ключ 3.0mm
101894 Накидной ключ 5.5mm
101895 Накидной ключ 7.0mm
101896 Отвертка PH1
101897 Шлицевая отвертка #1
101898 Отвертка для настройки
101899 Шестигранный ключ 4.0mm
101912 Шестигранный ключ 5.0mm
101913 Корпусная развертка
101914 Пакет
HBC8159 Передние алюминиевые рычаги подвески (Lightning Stadium)
HBC8160 Задние алюминиевые рычаги подвески (Lightning Stadium)
HBC8178 Передний, задний усиленный дифференциал (Lightning Stadium Pro)
HBC8179 Усиленный центральный дифференциал Lightning Stadium Pro
Page 47
6 Гарантийный Талон
474849
Гарантийный срок - 2 месяца с момента приобретения. В течение этого срока, в случае обнаружения заводского брака, товар
подлежит бесплатному гарантийному ремонту или замене (в случае невозможности ремонта). Гарантийный ремонт
осуществляется ПРОДАВЦОМ. Транспортные расходы, связанные с доставкой изделия для проведения гарантийного
ремонта в адрес ПРОДАВЦА несет ПОКУПАТЕЛЬ. Транспортные расходы, связанные с доставкой отремонтированного
изделия (или его замены) в адрес ПОКУПАТЕЛЯ несет ПРОДАВЕЦ. Гарантийный ремонт или замена приобретенного
изделия в течении гарантийного срока осуществляется только при соблюдении следу
1. Наличие заполненного гарантийного талона с датой продажи и печатью организации-продавца (если имеется).
2. Наличие оригинальной упаковки и сопроводительной документации
3. Наличие документов, подтверждающих дату покупки (товарный или кассовый чек).
, входящей в комплект с изделием.
ющих условий:
Гарантия не распространяется
- на подвижные части привода модели (редуктор, привод, двигатель, шестерни) гарантийные обязательства не
распространяются, за исключением случаев обнаружения заводского брака;
- на электродвигатель, регулятор скорости и рулевой сервопривод гарантийные обязательства не
распространяются, за исключением случаев обнаружения заводского брака;
- на эл
ементы подвески, колеса, шины, элементы питания гарантийные обязательства не распространяются, за исключением
случаев обнаружения заводского брака;
- поку
патель лишается права гарантийного обслуживания изделия, в случае ненадлежащего его использования, включая
применение несоответствующих элементов питания или неправильной эксплуатации, а также в случае внесения каких-либо
конструктивных изменений или самостоятельной сборки/разборки изделия;
- условия гарантии не предусматривают профилактику, чистку, настройку и протяжку крепежных винтов.
Основания для отказа в предоставлении гарантийного обслуживания
- нарушения потребителем правил эксплуатации, хранения или транспортировки, повлекших за собой выход изделия из
строя;
- действия третьих лиц: ремонт или внесение несанкционированных изготовителем конструктивных или схематических
технических изменений неуполномоченными лицами;
- наличие признаков попадания внутрь изделий жидкостей, посторонни
- наличие механических повреждений;
- использование нестандартного оборуд
вызвать выхо
- в случае изменения конструкции или внутреннего устройства изделия.
д изделия из строя;
ования (аккумуляторы, зарядные устройства, радиоаппаратура), которое могло
х предметов, насекомых;
Ограничения гарантии
Производитель гарантирует работоспособность изделия в течение гарантийного срока, только при условии использования
изделия в тех целях, для которых оно предназначено производителем, при над
подготовки и настройки, бережного обращения с изделием и аккуратного хранения, своевременного обслуживания и
диагностики возможных неисправностей, и отсутствии механических повреждений частей и механизмов изделия.
Производитель гарантирует отсутствие брака в материалах деталей изделия и в его сборке. В случае обнаружения заводских
дефектов в деталях или в сборке изделия, немедленно прекратите использование изделия и обратитесь по месту покупки.
Гарантийному ремонту или замене подлежат только те части или детали изделия, в которых обнаружен брак. Если
эксплуатация неисправного изделия приведет к аварии изделия с механическими повреждениями, к механическому
разрушению, возгоранию или выходу из строя других деталей изделия - гарантия не будет покрывать такие повреждения
дру
гих частей и деталей, кроме той, которая непосредственно имеет заводской брак. В таких случаях ремонт деталей,
поврежденных вследствие эксплуатации неисправного изделия (кроме ремонта деталей, имеющих заводской брак)
оплачивает ПОКУПАТЕЛЬ.
лежащем соблюдении правил предстартовой
Ответственность Продавца
ПРОДАВЕЦ не отвечает за какие-либо убытки ПОКУПАТЕЛЯ, прямые или косвенные. Размеры компенсации ПОКУПАТЕЛЮ
со стороны ПРОДАВЦА ни при каких обстоятельствах не могут превышать стоимости оплаченного товара. В соответствии с
"Законом о потребителе" ПРОДАВЕЦ гарантирует, что продаваемые им товары не оказывают какого-либо вредного влияния
на здоровье потребителя и являются безопасными при условии соблюдения правил эксплуатации, описанных в прилагаемой
технической документации.
Да
та продажи: Покупатель:___________________(_____________________)
Название:
Артикул:
Серийный номер (если имеется): Печать Продавца:
Page 48
Page 49
Loading...
