HP ZR30w LCD-Monitor
Benutzerhandbuch
© 2009 Hewlett-Packard Development
Company, L.P.
Microsoft, Windows und Windows Vista sind
in den USA und/oder anderen Ländern
Marken oder eingetragene Marken der
Microsoft Corporation.
Die einzigen Garantieansprüche für HP
Produkte und Services sind in den
Garantieerklärungen festgehalten, die
diesen Produkten und Services beiliegen.
Aus dem vorliegenden Dokument sind keine
weiteren Garantieansprüche abzuleiten. HP
haftet nicht für technische bzw. redaktionelle
Fehler oder fehlende Informationen.
Diese Publikation enthält urheberrechtlich
geschützte Informationen. Ohne schriftliche
Genehmigung der Hewlett-Packard
Company darf dieses Dokument weder
kopiert noch in anderer Form vervielfältigt
oder übersetzt werden.
Erste Ausgabe (Dezember 2009)
Teilenummer des Dokuments: 595125-041
Einführung
Dieses Handbuch enthält Informationen zur Einrichtung des Monitors, zur Installation der Treiber und
zur Verwendung des OSD-Menüs sowie Fehlerbehebungshinweise und technische Daten.
VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei
Nichtbefolgen der Anweisungen hin.
ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardwareschäden oder
Datenverlust bei Nichtbefolgen der Anweisungen hin.
HINWEIS: In dieser Form gekennzeichneter Text weist auf wichtige Zusatzinformationen hin.
DEWW iii
iv Einführung DEWW
Inhaltsverzeichnis
1 Produktmerkmale ............................................................................................................................................ 1
Modell HP ZR30w ................................................................................................................................ 1
2 Sicherheits- und Pflegehinweise ................................................................................................................... 3
Wichtige Sicherheitshinweise ............................................................................................................... 3
Pflegehinweise ..................................................................................................................................... 4
Reinigen des Monitors ......................................................................................................... 4
Transport des Monitors ........................................................................................................ 5
3 Einrichten des Monitors ................................................................................................................................. 6
Anbringen des Monitorstandfußes ....................................................................................................... 6
Komponenten auf der Rückseite .......................................................................................................... 8
Modell HP ZR30w ................................................................................................................ 8
Kabelführung und Anschließen der Kabel ............................................................................................ 9
Anschließen der USB-Geräte ............................................................................................................. 11
Individuelles Anpassen des Monitors ................................................................................................. 11
Einschalten des Monitors ................................................................................................................... 13

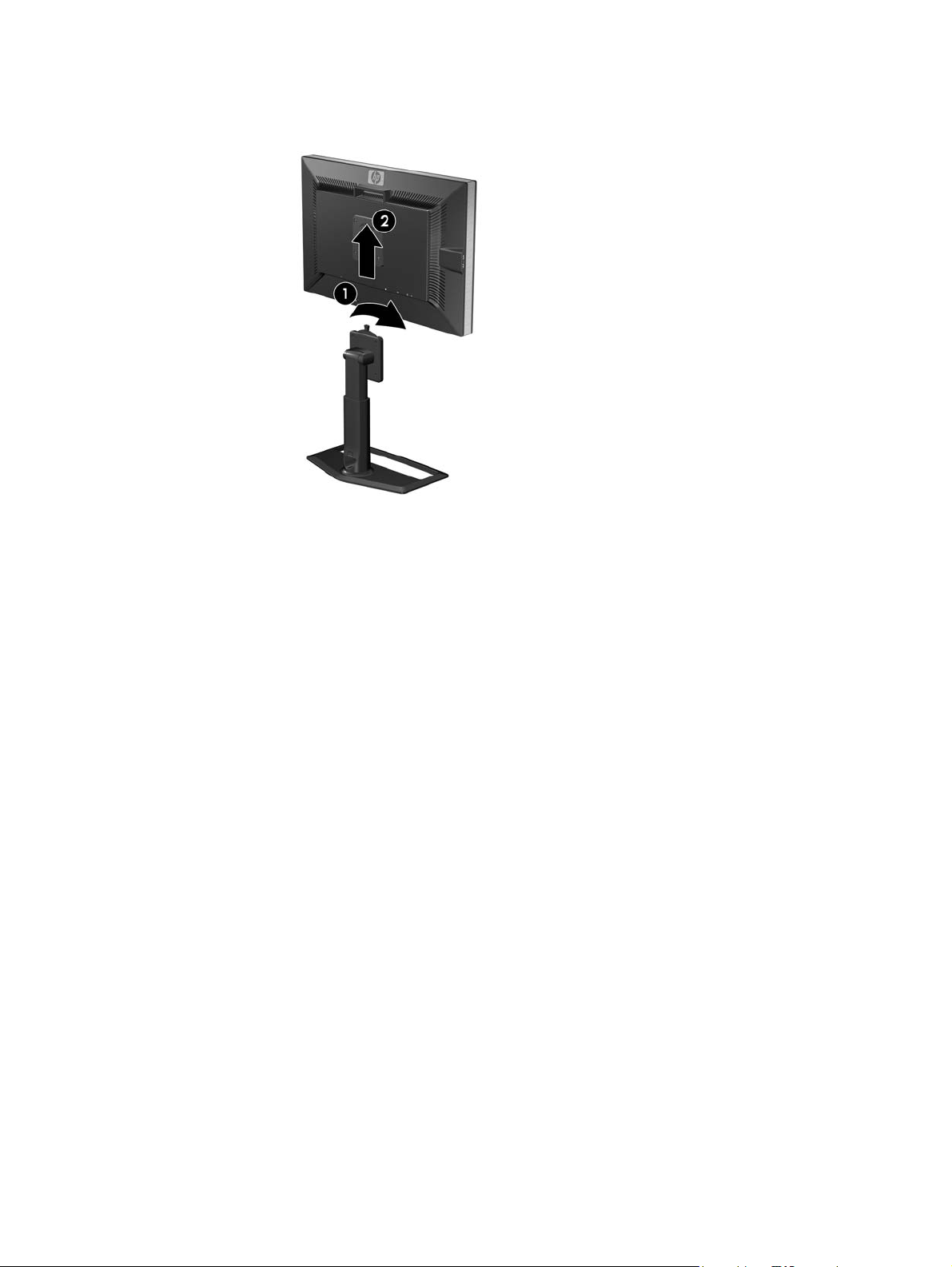

Abnehmen des Standfußes ................................................................................................................ 13
Montieren des Monitors ..................................................................................................... 15
Position der Produktetiketten ............................................................................................................. 17
Installieren einer HP/Kensington MicroSaver Sicherheitskabelsperre ............................................... 17
4 Bedienen des Monitors ................................................................................................................................ 18
Software und Dienstprogramme ......................................................................................................... 18
Informationsdatei ............................................................................................................... 18
Image Color Matching-Datei .............................................................................................. 18
Installieren der .INF- und der .ICM-Datei ........................................................................................... 19
Installieren von der CD ...................................................................................................... 19
Herunterladen aus dem Internet ........................................................................................ 19
Bedienelemente auf der Vorderseite .................................................................................................. 20
Dynamic Contrast Ratio (DCR) .......................................................................................................... 20
DEWW v
Anhang A Fehlerbehebung ............................................................................................................................. 22
Beheben allgemeiner Probleme ......................................................................................................... 22
Online-Kundenunterstützung .............................................................................................................. 23
Vorbereiten eines Anrufs beim technischen Support ......................................................................... 23
Anhang B Technische Daten .......................................................................................................................... 24
Modell ZR30w .................................................................................................................................... 24
Energiesparfunktion ........................................................................................................................... 25
Anhang C Zulassungshinweise ...................................................................................................................... 26
FCC-Hinweis ...................................................................................................................................... 26
Änderungen ....................................................................................................................... 26
Kabel .................................................................................................................................. 26
Konformitätserklärung für Geräte mit dem FCC-Logo (nur USA) ....................................................... 26
Canadian Notice ................................................................................................................................. 27
Avis Canadien .................................................................................................................................... 27
Zulassungshinweise für die Europäische Union ................................................................................. 27
Hinweis zu deutschen Ergonomiebestimmungen .............................................................................. 28
Japanese Notice ................................................................................................................................. 28
Korean Notice ..................................................................................................................................... 28
Anforderungen an das Netzkabel ....................................................................................................... 28
Anforderungen an die Verwendung von Netzkabeln in Japan ........................................... 29
Hinweise zum Umweltschutz .............................................................................................................. 29
Materialentsorgung ............................................................................................................ 29
Entsorgung von Altgeräten aus privaten Haushalten in der EU ........................................ 29
HP Recyclingprogramm ..................................................................................................... 29

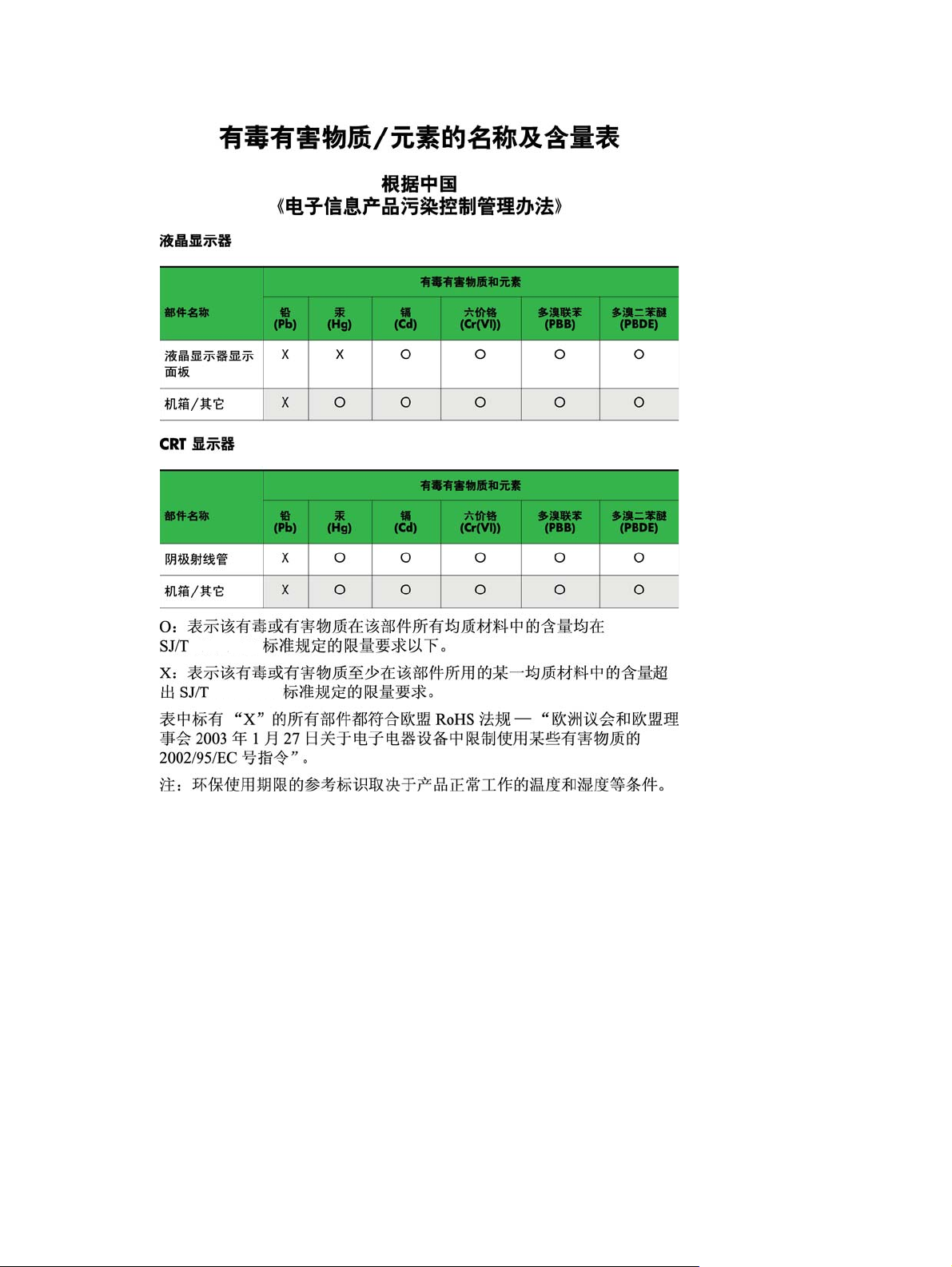

Chemische Substanzen ..................................................................................................... 30
Restriction of Hazardous Substances (RoHS) (Richtlinie zur Beschränkung der
Verwendung gefährlicher Stoffe) ....................................................................................... 30
EEE-Richtlinien für die Türkei ............................................................................................ 31
Anhang D Informationen zur Qualität des LCD-Monitors und zu Pixelfehlern ......................................... 32
vi DEWW
1 Produktmerkmale
Modell HP ZR30w
Der LCD-Monitor (Liquid Crystal Display, LCD) verfügt über ein Flüssigkristall-Display mit Aktivmatrixund Dünnfilmtransistortechnologie (Thin-Film Transistors, TFT). Er weist folgende Leistungsmerkmale
auf:
75,4 cm (29,7 Zoll) sichtbare Bilddiagonale mit einer Auflösung von 2560 x 1600
●
Weite Sichtwinkel zum Arbeiten im Sitzen, Stehen und bei seitlichem Positionswechsel
●
Kipp- und Drehfunktionen sowie Höhenregulierung
●
Abnehmbarer Standfuß mit Schnellverriegelung HP Quick Release und Bohrungen im Abstand
●
von 100 mm nach VESA-Standard für flexible Montagelösungen
Videosignaleingang für DVI Digital mit mitgeliefertem DVI-D-Signalkabel
●
Videosignaleingang für DisplayPort Digital (DisplayPort-Signalkabel nicht im Lieferumfang
●
enthalten)
USB 2.0-Hub mit einem Upstream-Anschluss (zum Computer) und vier Downstream-Anschlüssen
●
(zu USB-Geräten)
USB-Kabel zum Verbinden des USB-Hubs des Monitors mit dem USB-Anschluss am Computer
●
(im Lieferumfang enthalten)
Unterstützt die optionale HP Lautsprecherleiste (separat erhältlich)
●
Plug-and-Play-Fähigkeit (wenn vom System unterstützt)
●
Sicherheitsschlitz an der Monitorrückseite zur Aufnahme eines optionalen Kabelschlosses
●
Kabelmanagementkomponente zur Kabelverlegung
●
HDCP-Kopierschutz (High-Bandwidth Digital Content Protection) für DVI- und DisplayPort-
●
Eingänge
CD mit Software und Dokumentation, die Monitortreiber und Produktdokumentation umfasst
●
Energiesparfunktion für einen verringerten Stromverbrauch
●
DEWW Modell HP ZR30w 1
EDID Support für Asset Management
●
Konformität mit den folgenden Bestimmungen:
●
CE-Richtlinien der Europäischen Union
◦
MPR II 1990 – Schweden
◦
2 Kapitel 1 Produktmerkmale DEWW
2 Sicherheits- und Pflegehinweise
Wichtige Sicherheitshinweise
Im Lieferumfang des Monitors ist ein Netzkabel enthalten. Wenn Sie ein anderes Kabel verwenden,
achten Sie darauf, dass Sie es an eine geeignete Stromquelle anschließen und dass es die richtigen
Anschlüsse aufweist. Weitere Informationen zum richtigen Netzkabel für Ihren Monitor finden Sie
„Anforderungen an das Netzkabel“ auf Seite 28 in Anhang C.
unter
VORSICHT! So verhindern Sie die Gefahr eines Stromschlags oder eine Beschädigung der Geräte:
• Deaktivieren Sie auf keinen Fall den Erdungsleiter des Netzkabels. Der Erdungsleiter des Netzsteckers
erfüllt eine wichtige Sicherheitsfunktion.
• Schließen Sie das Netzkabel an eine geerdete Netzsteckdose an, die jederzeit leicht zugänglich ist.
• Unterbrechen Sie die Stromzufuhr zum Gerät, indem Sie das Netzkabel aus der Steckdose ziehen.
Legen Sie zur eigenen Sicherheit keine Gegenstände auf das Netzkabel oder auf andere Kabel.
Verlegen Sie die Kabel stets so, dass niemand versehentlich darauf treten oder darüber stolpern kann.
Ziehen Sie niemals am Kabel selbst. Fassen Sie das Netzkabel am Stecker an, wenn Sie es aus der
Steckdose ziehen.
Hinweise zur Vermeidung von Verletzungen finden Sie im Handbuch für sicheres und angenehmes
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur
korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur
elektrischen und mechanischen Sicherheit. Dieses Handbuch finden Sie im Internet unter
http://www.hp.com/ergo und/oder auf der Dokumentations-CD, wenn eine solche CD im Lieferumfang
des Monitors enthalten ist.
ACHTUNG: Schließen Sie zum Schutz des Monitors sowie des Computers alle Netzkabel für den
Computer und die Peripheriegeräte (z. B. Monitor, Drucker, Scanner) an ein Überspannungsschutzgerät
wie eine Steckdosenleiste oder eine unterbrechungsfreie Stromversorgung (Uninterruptible Power
Supply, UPS) an. Nicht alle Steckdosenleisten sind mit einem Überspannungsschutz ausgestattet;
wenn Steckdosenleisten über diesen Schutz verfügen, sind sie entsprechend beschriftet. Verwenden
Sie eine Steckdosenleiste mit Schadenersatzgarantie des Herstellers, sodass Ihr Gerät im Fall eines
Ausfalls des Überspannungsschutzes ersetzt wird.
Stellen Sie Ihren HP LCD-Monitor auf geeignete Möbel in der richtigen Größe.
VORSICHT! Anrichten, Bücherschränke, Regale, Schreibtische, Lautsprecher, Truhen und Kisten
sind als Stellplatz für LCD-Monitore ungeeignet, da die Monitore umfallen und dadurch Verletzungen
hervorrufen können.
Achten Sie auf die sorgfältige Verlegung aller an den LCD-Monitor angeschlossenen Kabel, damit sich
niemand in den Kabeln verfangen oder über diese stolpern kann.
DEWW Wichtige Sicherheitshinweise 3
Pflegehinweise
Beachten Sie folgende Hinweise zur Verbesserung der Leistung und Verlängerung der Lebensdauer
des Monitors:
Öffnen Sie niemals das Gehäuse des Monitors, und versuchen Sie nie, das Gerät selbst zu
●
reparieren. Nehmen Sie nur Einstellungen vor, die in den Anweisungen beschrieben sind. Wenn
der Monitor nicht richtig funktioniert bzw. fallen gelassen oder beschädigt wurde, setzen Sie sich
mit Ihrem autorisierten HP Händler oder Servicepartner in Verbindung.
Verwenden Sie nur solche Stromquellen, Anschlüsse und Kabel, die für diesen Monitor geeignet
●
sind (siehe Typenschild auf der Rückseite des Monitors).
Vergewissern Sie sich, dass die Summe aller Ampere-Werte der an der Netzsteckdose
●
angeschlossenen Geräte den maximalen Ampere-Wert der Netzsteckdose nicht überschreitet.
Des Weiteren darf die Summe aller Ampere-Werte der an das Verlängerungskabel
angeschlossenen Geräte den maximalen Ampere-Wert des Kabels nicht überschreiten. Den
Ampere-Wert (AMPS oder A) jedes Geräts können Sie anhand des Typenschilds bestimmen.
Stellen Sie den Monitor in der Nähe einer leicht erreichbaren Netzsteckdose auf. Fassen Sie das
●
Monitornetzkabel am Stecker an, wenn Sie es aus der Steckdose ziehen. Ziehen Sie den Stecker
niemals am Kabel aus der Netzsteckdose.
Schalten Sie den Monitor aus, wenn Sie ihn nicht benutzen. Sie können die Lebensdauer des
●
Monitors beträchtlich erhöhen, indem Sie ein Bildschirmschonerprogramm verwenden und den
Monitor ausschalten, wenn Sie ihn nicht verwenden.
HINWEIS: Monitore mit einem „eingebrannten Bild“ sind von der HP Garantie nicht abgedeckt.
Die Schlitze und Öffnungen im Gehäuse dienen der Belüftung. Diese Öffnungen dürfen nicht
●
versperrt oder abgedeckt werden. Stecken Sie niemals Gegenstände in die Gehäuseschlitze oder
andere Öffnungen.
Lassen Sie den Monitor nicht fallen, und stellen Sie ihn nicht auf instabilen Oberflächen ab.
●
Stellen Sie keine Gegenstände auf das Netzkabel, und treten Sie nicht darauf.
●
Der Monitor muss in einem gut belüfteten Raum aufgestellt und darf keiner starken Licht-, Wärme-
●
und Feuchtigkeitseinwirkung ausgesetzt werden.
Wenn Sie den Fuß abnehmen, legen Sie den Monitor mit der Vorderseite auf eine weiche Fläche,
●
damit die Oberfläche nicht zerkratzt oder anderweitig beschädigt wird.
Reinigen des Monitors
1. Schalten Sie den Monitor aus, und ziehen Sie das Netzkabel an der Rückseite des Monitors ab.
2. Stauben Sie Bildschirm und Gehäuse mit einem weichen und sauberen antistatischen Tuch ab.
3. Wenn Bildschirm und Gehäuse stärker verschmutzt sind, verwenden Sie ein 1:1-Gemisch aus
Wasser und Isopropanol.
ACHTUNG: Sprühen Sie das Reinigungsmittel auf ein Tuch, und wischen Sie die
Bildschirmoberfläche mit dem feuchten Tuch ab. Sprühen Sie das Reinigungsmittel niemals direkt auf
die Bildschirmoberfläche. Es kann hinter die Blende laufen und die Elektronik beschädigen.
4 Kapitel 2 Sicherheits- und Pflegehinweise DEWW
ACHTUNG: Verwenden Sie keine Reinigungsmittel mit petroleumbasierten Inhaltsstoffen wie Benzol,
Verdünnungsmitteln und flüchtigen Stoffen, um den Bildschirm und das Gehäuse des Monitors zu
reinigen. Diese Chemikalien können den Monitor beschädigen.
Transport des Monitors
Bewahren Sie die Originalverpackung auf, um den Monitor später im Falle eines Umzugs oder Versands
darin zu verpacken.
DEWW Pflegehinweise 5
3 Einrichten des Monitors
Achten Sie vor dem Einrichten des Monitors darauf, dass die Stromzufuhr zum Monitor, zum Computer
und zu den Peripheriegeräten unterbrochen ist. Gehen Sie anschließend wie folgt vor:
HINWEIS: Stellen Sie sicher, dass der Hauptnetzschalter auf der Rückseite des Monitors
ausgeschaltet ist. Durch den Hauptnetzschalter wird jegliche Stromversorgung zum Monitor
unterbrochen.
Anbringen des Monitorstandfußes
HINWEIS: Bringen Sie den Standfuß nicht an, wenn der Monitor an einer Wand, auf einem
Schwenkarm oder in Kombination mit einer anderen Montagehalterung verwendet wird. Weitere
Informationen hierzu finden Sie unter
1. Positionieren Sie den Monitor mit beiden Händen über dem Standfuß.
„Montieren des Monitors“ auf Seite 15 in diesem Kapitel.
ACHTUNG: Berühren Sie nicht die Oberfläche des LCD-Bildschirms. Auf den Bildschirm
ausgeübter Druck kann uneinheitliche Farben oder eine Fehlorientierung der Flüssigkristalle
verursachen. Tritt dies auf, kehrt der Bildschirm nicht wieder in seinen normalen Zustand zurück.
2. Drücken Sie den Monitor fest auf den Standfuß, sodass er einrastet. Das Einrasten lässt sich an
einem deutlich vernehmbaren Klickgeräusch erkennen.

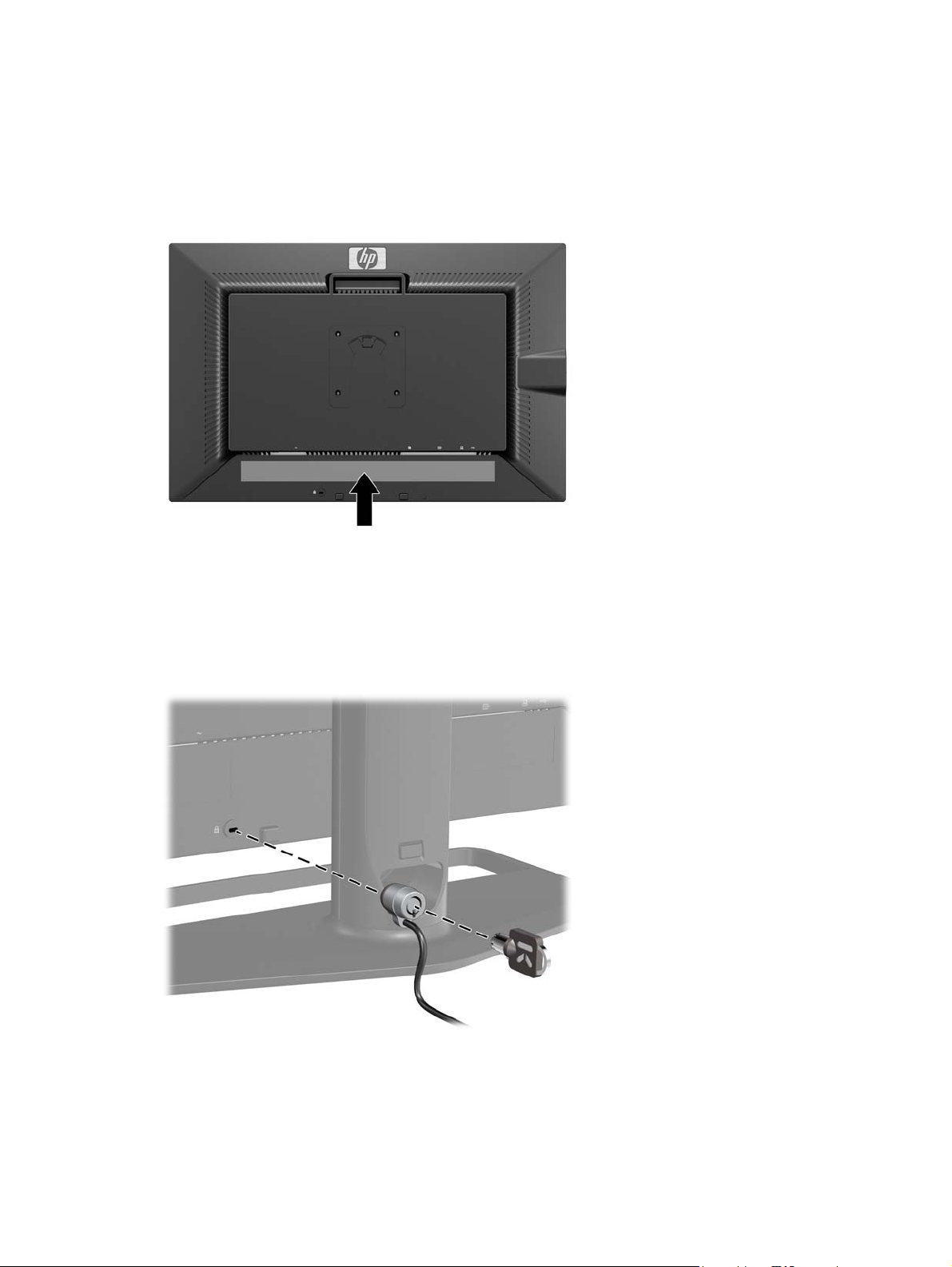

Abbildung 3-1 Einsetzen des Monitors in den Standfuß
6 Kapitel 3 Einrichten des Monitors DEWW
Loading...
