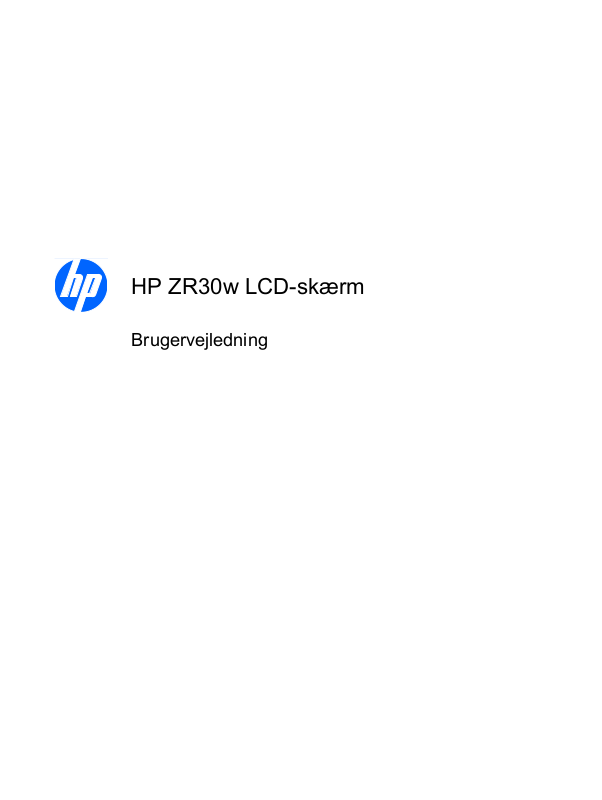

HP ZR30w LCD-skærm
Brugervejledning
© 2009 Hewlett-Packard Development
Company, L.P.
Microsoft, Windows og Windows Vista er
varemærker eller registrerede varemærker
tilhørende Microsoft Corporation i USA og/
eller andre lande.
De eneste garantier for HP-produkter og services findes i de erklæringer om
begrænset garanti, der følger med de
pågældende produkter og services. Intet heri
udgør eller må tolkes som en yderligere
garanti. HP er ikke ansvarlig for tekniske eller
redaktionelle fejl eller udelader heri.
Dette dokument indeholder beskyttede
oplysninger, som er underlagt lovene om
ophavsret. Ingen del af dette dokument må
fotokopieres, reproduceres eller oversættes
til et andet sprog uden forudgående skriftligt
samtykke fra Hewlett-Packard Company.
Første udgave (december 2009)
Dokumentets bestillingsnummer:
595125-081
Om denne vejledning
Denne vejledning indeholder oplysninger om installation af skærmen, installation af drivere, brug af
indstillingsmenuen på skærmen, fejlfinding og tekniske specifikationer.
ADVARSEL! Tekst, der er fremhævet på denne måde, viser, at hvis du ikke følger vejledningen, kan
det medføre personskade eller dødsfald.
FORSIGTIG: Tekst, der er fremhævet på denne måde, betyder, at hvis vejledningen ikke følges, kan
det medføre materiel beskadigelse eller tab af data.
BEMÆRK: Tekst, der er fremhævet på denne måde, indeholder vigtige yderligere oplysninger.
DAWW iii
iv Om denne vejledning DAWW
Indholdsfortegnelse
1 Produktegenskaber ........................................................................................................................................ 1
Model HP ZR30w ................................................................................................................................. 1
2 Sikkerheds- og vedligeholdelsesvejledning ................................................................................................ 2
Vigtige sikkerhedsoplysninger .............................................................................................................. 2
Retningslinjer for vedligeholdelse ......................................................................................................... 3
Rengøring af skærmen ........................................................................................................ 3
Transport af skærmen ......................................................................................................... 3
3 Installation af skærmen .................................................................................................................................. 4
Montering af skærmfoden .................................................................................................................... 4
Komponenter på bagsiden ................................................................................................................... 5
Model HP ZR30w ................................................................................................................. 5
Føring og tilslutning af kablerne ........................................................................................................... 6
Tilslutning af USB-enheder .................................................................................................................. 8
Justering af skærmen ........................................................................................................................... 8
Sådan tændes skærmen .................................................................................................................... 10
Afmontering af skærmens fod ............................................................................................................ 10
Montering af skærmen ....................................................................................................... 12
Placering af mærkepladerne .............................................................................................................. 14
Installation af HP/Kensington MicroSaver sikkerhedskabellås ........................................................... 14
4 Betjening af skærmen .................................................................................................................................. 15
Software og hjælpeprogrammer ......................................................................................................... 15
Informationsfilen ................................................................................................................ 15
Farvetilpasningsfilen .......................................................................................................... 15
Installation af INF- og ICM-filer ........................................................................................................... 16
Installation fra cd'en ........................................................................................................... 16
Hentning af filer fra internettet ........................................................................................... 16
Knapperne på frontpanelet ................................................................................................................. 17
Dynamisk kontrastforhold (DCR) ........................................................................................................ 17
DAWW v
Tillæg A Vejledning til fejlfinding ................................................................................................................... 19
Løsning af almindelige problemer ...................................................................................................... 19
Online teknisk support ........................................................................................................................ 20
Forberedelse af kontakten til teknisk support ..................................................................................... 20
Tillæg B Tekniske specifikationer .................................................................................................................. 21
Model ZR30w ..................................................................................................................................... 21
Funktionen Energy Saver (Strømsparefunktion) ................................................................................ 22
Tillæg C Bemærkninger fra lovgivende myndigheder ................................................................................. 23
Meddelelse fra Federal Communications Commission ...................................................................... 23
Ændringer .......................................................................................................................... 23
Kabler ................................................................................................................................ 23
Overensstemmelseserklæring for produkter mærket med FCC-logoet (kun USA) ............................ 23
Canadian Notice ................................................................................................................................. 24
Avis Canadien .................................................................................................................................... 24
Myndighedsmeddelelser for EU ......................................................................................................... 24
Bemærkning om tysk ergonomikrav ................................................................................................... 25
Japanese Notice ................................................................................................................................. 25
Korean Notice ..................................................................................................................................... 25
Krav til strømkabler ............................................................................................................................ 25
Krav til japanske netledninger ............................................................................................ 26
Bemærkninger om miljømæssige forhold vedrørende produktet ....................................................... 26
Bortskaffelse ...................................................................................................................... 26
Bortskaffelse af brugt udstyr fra private husholdninger i EU .............................................. 26
HP Genbrugsprogram ........................................................................................................ 26
Kemiske stoffer .................................................................................................................. 26
Restriktioner vedrørende farlige stoffer (RoHS) ................................................................ 27
Tyrkisk EEE-regulativ ........................................................................................................ 27
Tillæg D LCD-skærmkvalitet og pixel-politik ................................................................................................ 28
vi DAWW
1 Produktegenskaber
Model HP ZR30w
LCD-skærmen har et TFT-panel (tyndfilmtransistor) med aktiv matrix. Skærmfunktionerne omfatter:
Synlig billedstørrelse på 75,4 cm med en opløsning på 2560 x 1600
●
Visning med vidvinkel, som gør billedet synligt fra siddende eller stående position eller når du flytter
●
dig fra side til side
Indstilling af hældning, drejning og højde
●
Aftagelig plade til fleksible monteringsløsninger med HP Quick Release og VESA 100 mm
●
monteringshuller
Indgang til videosignal til understøttelse af DVI digital med det medfølgende DVI-D-signalkabel
●
Indgang til videosignal til understøttelse af DisplayPort digital med DisplayPort-signalkabel
●
medfølger
USB 2.0-hub med en Upstream- (tilsluttes computeren) og fire Downstream-porte (tilsluttes USB-
●
enheder)
Det medfølgende USB-kabel bruges til at tilslutte skærmens USB-hub til USB-stikket på
●
computeren
Understøtter den valgfrie HP-højttalersøjle (købes separat)
●
Plug and Play-funktion, hvis den understøttes af systemet
●
Sikkerhedsindstik bag på skærmen til valgfri kabellås
●
Kabelstyringsfunktion til placering af kabler og ledninger
●
HDCP-kopibeskyttelse (High-Bandwidth Digital Content Protection) på DVI- og DisplayPort-
●
indgange
Software- og dokumentations-cd med skærmdrivere og produktoplysninger
●
Strømbesparelsesfunktion for at overholde kravene om nedsat strømforbrug
●
EDID-understøttelse til Asset Management
●
Overholder følgende lovbestemte specifikationer:
●
EU-direktiver
◦
Svensk MPR II 1990
◦
DAWW Model HP ZR30w 1
2 Sikkerheds- og
vedligeholdelsesvejledning
Vigtige sikkerhedsoplysninger
Der følger en netledning med skærmen. Hvis der kræves en anden ledning, må du kun bruge en
strømkilde og en tilslutning, der egner sig til denne skærm. Oplysninger om, hvilke strømledninger du
kan bruge til skærmen, finder du
ADVARSEL! Følg forholdsreglerne nedenfor for at undgå elektrisk stød eller beskadigelse af udstyret:
• Benyt altid jordforbindelsesstikket. Jordforbindelsesstikket har en vigtig sikkerhedsmæssig funktion.
• Strømledningen skal tilkobles en lettilgængelig stikkontakt med jordforbindelse.
• Afbryd strømtilførslen til udstyret ved at trække stikket ud af stikkontakten.
Krav til strømkabler på side 25 i Appendiks C.
Af hensyn til din sikkerhed skal du undgå at placere noget oven på strømledninger eller -kabler. Placér
dem, så ingen risikerer at træde på eller falde over dem. Træk aldrig i selve ledningen eller kablet. Tag
fat om stikproppen, når du vil afbryde tilslutningen til stikkontakten.
Læs Vejledning i sikkerhed og komfort for at mindske risikoen for alvorlige kvæstelser. Her beskrives
korrekt opsætning af arbejdsstationen, kropsholdning og sunde arbejdsvaner for computerbrugere, og
du får vigtige sikkerhedsoplysninger om elektriske og mekaniske komponenter. Denne vejledning findes
online på
skærmen.
FORSIGTIG: Af hensyn til beskyttelsen af skærmen og computeren, bør alle netledninger til
computeren og dens ydre enheder, f.eks. skærm, printer eller scanner, være beskyttet mod strømstød,
f.eks. i form af en strømskinne eller en UPS (Uninterruptible Power Supply). Det er ikke alle
strømskinner, som beskytter mod strømstød. det skal tydeligt fremgå af en strømskinne, at den beskytter
mod strømstød. Brug en strømskinne fra en producent, der yder erstatning, hvis beskyttelsen mod
strømstød ikke fungerer.
Placer HP LCD-skærmen på et passende møbel, der er solidt og stort nok til at bære den.
ADVARSEL! Hvis LCD-skærmen placeres på små eller smalle borde, reoler, hylder, højttalere,
kommoder eller rullevogne, kan den falde ned og medføre kvæstelser.
Før kablerne og ledningerne til LCD-skærmen på en sådan måde, at ingen kan trække i dem, gribe fat
i dem eller falde over dem.
http://www.hp.com/ergo og/eller på dokumentations-cd'en, hvis en sådan følger med
2 Kapitel 2 Sikkerheds- og vedligeholdelsesvejledning DAWW
Retningslinjer for vedligeholdelse
Sådan øges skærmens ydeevne og levetid:
Åbn ikke skærmens kabinet, og forsøg ikke selv at reparere produktet. Indstil kun de
●
kontrolfunktioner, der er omtalt i betjeningsvejledningen. Hvis skærmen ikke fungerer korrekt eller
du har tabt eller beskadiget den, skal du kontakte HPs autoriserede forhandler eller serviceyder.
Brug kun en strømkilde og en forbindelse, der passer til skærmen ifølge etiketten/pladen bag på
●
skærmen.
Sørg for at den nomielle spænding for produkterne, der tilsluttes stikket, ikke overskrider den
●
grænse, som gælder for det elektriske stik, og den samlede nominelle spænding. Den nominelle
spænding er angivet (i AMPS eller A) på enhedens strømetiket.
Installér skærmen i nærheden af en stikkontakt, du har nem adgang til. Afbryd strømmen ved at
●
tage fat om stikket og trække det ud af stikkontakten. Træk aldrig i ledningen for at afbryde
tilslutningen.
Sluk skærmen, når den ikke er i brug. Du kan forlænge skærmens levetid betydeligt, hvis du
●
benytter et strømstyringsprogram eller slukker skærmen, når den ikke er i brug.
BEMÆRK: Skærme med billedskade ("burnt-in image") er ikke dækket af HP-garantien.
Stik og åbninger i kabinettet er beregnet til ventilation. De må ikke blokeres eller tildækkes. Skub
●
aldrig genstande af nogen art ind i kabinettets stik eller åbninger.
Tab ikke skærmen, og anbring den aldrig på en ustabil overflade.
●
Undgå at anbringe noget oven på netledningen. Træd ikke på netledningen.
●
Anbring skærmen på et sted med god udluftning og væk fra kraftige lys-, varme- eller fugtkilde.
●
Når du fjerner skærmstativet, skal du lægge skærmen med forsiden nedad på et blødt underlag
●
for at undgå, at skærmen bliver ridset, får skader eller går i stykker.
Rengøring af skærmen
1. Sluk for skærmen, og tag derefter netledningen ud af stikket bag på enheden.
2. Tør støvet af skærmen og kabinettet med en blød og ren, antistatisk klud.
3. I situationer hvor rengøringen er mere vanskelig, kan du bruge en blanding af halvt vand og halvt
isopropylalkohol.
FORSIGTIG: Sprøjt rengøringsmidlet på en klud, og brug den fugtige klud til forsigtigt at tørre
skærmen af. Sprøjt aldrig rengøringsmidlet direkte på skærmen. Det kan løbe om bag kanten og
beskadige elektronikken.
FORSIGTIG: Brug ikke rengøringsmidler, der indeholder oliebaserede stoffer, som f.eks. benzen,
fortynder eller flygtige stoffer, til at rengøre skærmen eller kabinettet. Disse kemikalier kan beskadige
skærmen.
Transport af skærmen
Gem den oprindelige emballage. Du kan få brug for den på et senere tidspunkt, hvis du skal flytte eller
fragte skærmen.
DAWW Retningslinjer for vedligeholdelse 3
3 Installation af skærmen
Når du skal installere skærmen, skal du sørge for, at der er slukket for strømmen til skærmen,
computersystemet og andre tilsluttede enheder. Følg derefter fremgangsmåden nedenfor.
BEMÆRK: Kontrollér, om hovedafbryderen på skærmens bagside er slukket. Hovedafbryderen
slukker for al strømmen til skærmen.
Montering af skærmfoden
BEMÆRK: Lad være med at installere skærmfoden, hvis skærmen bruges på en væg, svingarm eller
anden monteringsbeslag; Se i stedet
1. Brug begge hænder til at placere skærmen på foden.
FORSIGTIG: Rør ikke ved skærmens overflade. Det kan forårsage uregelmæssighed i farverne
eller desorientering af de flydende krystaller. Hvis dette er tilfældet, vil skærmen ikke fungere
normalt.
Montering af skærmen på side 12 i dette kapitel.
2. Giv skærmen et kraftigt tryk nedad for at låse foden på plads. Foden låses fast med et klik.
Figur 3-1 Placering af skærmen på foden
BEMÆRK: Kontrollér, at foden er låst korrekt fast, før du fortsætter opsætningen.
4 Kapitel 3 Installation af skærmen DAWW
Komponenter på bagsiden
Model HP ZR30w
Figur 3-2 Komponenter på bagsiden
Tabel 3-1 Komponenter på bagsiden
Komponent Funktion
1 Kabellås Åbning til brug sammen med kabellåse.
2 Hovedafbryder Afbryder al strømforsyning til skærmen.
3 AC-strømstik Tilslutter vekselstrømsnetledningen til skærmen.
4 DisplayPort-stik Tilslutter DisplayPort-kablet til skærmen.
5 DVI-D-stik Tilslutter DVI-D-kablet til skærmen.
6 Upstream USB-stik Slutter skærmens USB-hub-kabel til en USB-værtsport/-hub.
7 Downstream USB-stik Tilslutter valgfrie USB-enheder til skærmen.
8 Downstream USB-stik (sidepanel) Tilslutter valgfrie USB-enheder til skærmen.
DAWW Komponenter på bagsiden 5
Føring og tilslutning af kablerne
1. Placér skærmen på et praktisk og velventileret sted i nærheden af computeren.
2. Fjern kabelføringsdækslet ved at trække det lige af forsiden af skærmen.
Figur 3-3 Fjernelse af kabelføringsdækslet
3. Før kablerne tilsluttes, skal de føres gennem kabelføringshullet på skærmen (1) og erstatte
kabelføringsdækslet (2).
Figur 3-4 Føring af kabler
4. Tilslut et DVI-D-signalkabel eller DisplayPort-signalkabel.
6 Kapitel 3 Installation af skærmen DAWW
BEMÆRK: Videokilden fastsættes af det anvendte videokabel. Skærmen bestemmer
automatisk, hvilke indgange der har gyldige videosignaler. Indgangene kan vælges ved at trykke
på knappen Kilde på frontpanelet.
Til DVI digital funktion skal du bruge det medfølgende DVI-D-signalkabel. Slut DVI-D-
●
signalkablet til DVI-stikket bag på skærmen, og slut den anden ende til DVI-stikket på
computeren.
Til DisplayPort digital funktion skal du bruge det medfølgende DisplayPort-signalkabel. Slut
●
DisplayPort-signalkablet til DisplayPort-stikket bag på skærmen, og slut den anden ende til
DisplayPort-stikket på computeren.
5. Tilslut den ene ende af det medfølgende USB-kabel til USB-stikket på computerens bagpanel og
den anden ende til upstream-USB-stikket på skærmen.
6. Slut den ene ende af strømkablet til AC-strømstikket på bagsiden af skærmen og den anden ende
til et strømstik.
Figur 3-5 Tilslutning af kablerne
ADVARSEL! Følg forholdsreglerne nedenfor for at undgå elektrisk stød eller beskadigelse af udstyret:
Benyt altid jordforbindelsesstikket. Jordforbindelsesstikket har en vigtig sikkerhedsmæssig funktion.
Sæt netledningen i en stikkontakt med jordforbindelse, hvortil der altid er nem adgang.
Afbryd udstyrets strømforsyning ved at tage netledningen ud at stikkontakten.
Af hensyn til din sikkerhed skal du undgå at placere noget oven på strømledninger eller -kabler. Placér
dem, så ingen risikerer at træde på eller falde over dem. Træk aldrig i selve ledningen eller kablet. Tag
fat om stikproppen, når du vil afbryde tilslutningen til stikkontakten.
DAWW Føring og tilslutning af kablerne 7
Tilslutning af USB-enheder
Skærmen er udstyret med USB-stik på sidepanelet og på bagpanelet, som kan anvendes til at tilslutte
udstyr såsom et digitalkamera, et USB-tastatur eller en USB-mus.
BEMÆRK: Du skal slutte USB-hub-kablet fra skærmen til computeren for at aktivere USB 2.0-portene
på skærmen. Læs trin 5 i
Figur 3-6 Tilslutning af USB-enheder
Føring og tilslutning af kablerne på side 6.
Justering af skærmen
1. Vip skærmens panel fremad eller bagud for opnå et behageligt synsniveau.
Figur 3-7 Indstilling af skærmens hældning
8 Kapitel 3 Installation af skærmen DAWW
2. Drej skærmen til venstre eller højre for at opnå den bedste synsvinkel.
Figur 3-8 Drejning af skærmen
3. For at opnå en behagelig visningsposition skal du justere skærmhøjden, så den er ud for din
øjenhøjde. Ved hjælp af låseknappen bagpå kan du forhindre, at skærmen glider op, når du løfter
skærmen. Hvis skærmen er låst fast i laveste højdeindstilling:
a. Sørg for, at skærmen er sikkert placeret på et stabilt underlag.
b. Pres forsigtigt ned på skærmen (1).
c. Tryk på låseknappen bagpå (2), mens du presser ned på skærmen.
d. Før skærmen op i den ønskede højde (3).
Figur 3-9 Højdejustering
DAWW Justering af skærmen 9
Sådan tændes skærmen
1. Kontrollér, at hovedafbryderen på bagsiden af skærmen er i positionen On (Til).
2. Tryk på afbryderknappen for at tænde computeren.
3. Tryk på afbryderen på forsiden af skærmen for at tænde den.
FORSIGTIG: Der kan forekomme billedskade ("burnt-in image") på skærme, som viser samme
statiske billede i længere tid.* For at undgå billedskade på skærmen skal du altid aktivere en
pauseskærm eller slukke for skærmen, når den ikke bruges i længere tid. Fastbrænding af billedet kan
forekomme på alle LCD-skærme. Skærme med billedskade ("burnt-in image") er ikke dækket af HPgarantien.
* Længere tid betyder 12 timer i træk eller derover uden brug.
Skærmen søger automatisk i signalinputtene efter et aktivt input og bruger det pågældende input til
visningen. Hvis to input er aktive, viser skærmen standardinputkilden. Hvis standardkilden ikke er et af
de aktive input, viser skærmen inputtet med den højeste prioritet i følgende rækkefølge: DisplayPort,
derefter DVI. Du kan ændre standardkilden ved at trykke på knappen Kilde på frontpanelet.
Afmontering af skærmens fod
Du kan fjerne skærmpanelet fra foden, hvis du vil montere skærmen på væggen, en svingarm eller andet
monteringsudstyr (købes separat).
Denne skærm er udstyret med en funktion til hurtig oplåsning (Quick Release), der gør det muligt nemt
at fjerne og udskifte skærmpanelet ved foden.
FORSIGTIG: Før du afmonterer skærmen, skal du slukke den og frakoble alle strøm- og signalkabler.
Fjern også eventuelle USB-kabler forbundet til skærmen.
1. Afbryd signal-, strøm- og USB-kabler bag på skærmen.
2. Skub låsehagen (1) på skærmfoden ud til siden (enten højre eller venstre).
10 Kapitel 3 Installation af skærmen DAWW
3. Træk skærmen (2) opad for at fjerne den fra foden.
Figur 3-10 Afmontering af skærmen fra skærmfoden
DAWW Afmontering af skærmens fod 11
Montering af skærmen
BEMÆRK: Dette apparat er beregnet til at blive understøttet af UL- eller CSA-godkendte
vægmonteringsbeslag.
HP Quick Release kan fjernes fra foden og installeres på et monteringsbeslag. Den gør det muligt hurtigt
og sikkert at fastgøre skærmen til monteringsbeslaget.
1. Fjern skærmpanelet fra foden. Se
FORSIGTIG: Denne skærm understøtter VESA-industristandarden for monteringshuller med
100 mm afstand. Hvis du vil anvende en monteringsløsning fra tredjeparter til skærmen, kræves
der fire skruer, som er 4 mm i diameter, 10 mm lange og har 0,7 mm tandafstand (leveres ikke
sammen med skærmen). Der må ikke anvendes længere skruer, da de kan beskadige skærmen.
Det er vigtigt at kontrollere, at producentens monteringsløsning overholder VESA-standarden og
er angivet til at kunne bære skærmens vægt. Du opnår det bedste resultat ved at anvende de
netledninger og skærmkabler, som fulgte med skærmen.
2. Fjern Quick Release-pladen fra skærmfoden ved at fjerne de fire skruer.
Figur 3-11 Afmontering af HP Quick Release-pladen fra skærmfoden
Afmontering af skærmens fod på side 10 i forrige afsnit.
12 Kapitel 3 Installation af skærmen DAWW
3. Montér Quick Release-pladen på en svingarm eller andet monteringsbeslag ved hjælp af de fire
skruer, der blev fjernet sammen med pladen i det forrige trin.
Figur 3-12 Installering af Quick Release-pladen
FORSIGTIG: Quick Release-pladen kan også installeres direkte på en væg, hvis skærmen skal
hænges skærmen op. Den er beregnet til at understøtte maksimalt 10,9 kg. Ved vægmontering
anbefaler HP, at du konsulterer en kvalificeret ingeniør, arkitekt eller bygningsekspert, som kan
fastlægge den rette type og antal beslag, som er nødvendige til dit anvendelsesformål, og til at
sikre, at dit monteringsbeslag er korrekt fastgjort for at understøtte den pågældende belastning.
4. Anbring skærmen på Quick Release-pladen, og giv skærmen et kraftigt tryk nedad for at låse den
på plads. Quick Release-pladen låses fast med et klik.
Figur 3-13 Placering af skærmen på Quick Release-pladen
DAWW Afmontering af skærmens fod 13
Placering af mærkepladerne
Mærkepladerne på skærmen indeholder oplysninger om reservedelsnummer, produktnummer og
serienummer. Du har brug for disse numre, hvis du vil kontakte HP vedrørende din skærmmodel.
Mærkepladerne sidder på bagsiden af skærmen.
Figur 3-14 Placering af mærkepladerne
Installation af HP/Kensington MicroSaver sikkerhedskabellås
Du kan fastgøre skærmen til en fast genstand med en kabellås, der kan købes som ekstraudstyr hos
HP.
14 Kapitel 3 Installation af skærmen DAWW
4 Betjening af skærmen
Software og hjælpeprogrammer
Cd’en der følger med skærmen indeholder filer, du kan installere på din computer:
en INF-fil (informationsfil)
●
en ICM-fil (farvetilpasningsfil)
●
yderligere software for den pågældende skærmmodel
●
BEMÆRK: Hvis der ikke er vedlagt en cd til skærmen, kan du hente INF- og ICM-filer på HPs websted
for skærmsupport. Se
Informationsfilen
Hentning af filer fra internettet på side 16 i dette kapitel.
INF-filen definerer de skærmressourcer, der anvendes af Microsoft Windows-operativsystemet til at
sikre skærmens kompatibilitet med computerens grafikadapter.
Denne skærm er Windows Plug and Play-kompatibel, og skærmen fungerer korrekt uden installation af
INF-filen. Skærmens Plug and Play-kompatibilitet kræver, at computerens skærmkort er VESA DDC2kompatibelt, og at skærmen sluttes direkte til skærmkortet. Plug and Play virker ikke gennem separate
BNC-stik eller gennem forgreningsdåser.
Farvetilpasningsfilen
ICM-filer er datafiler, der anvendes i forbindelse med grafikprogrammer for at sikre en ensartet
farvetilpasning fra skærm til printer eller fra scanner til skærm. ICM-filen indeholder en systemprofil for
skærmfarverne. Filen aktiveres fra de grafikprogrammer, der understøtter denne funktion.
BEMÆRK: ICM-farveprofilen er skrevet i overensstemmelse med specifikationerne for ICC-
profilformatet (ICC – International Color Consortium).
DAWW Software og hjælpeprogrammer 15
Installation af INF- og ICM-filer
Når du har fundet ud af, hvad du vil opdatere, kan du installere INF- og ICM-filerne fra cd'en eller hente
dem.
Installation fra cd'en
Sådan installeres INF- og ICM-filerne på computeren fra cd'en:
1. Læg cd'en i computerens cd-rom-drev. CD-menuen vises.
2. Få vist filen Monitor Driver Software Readme.
3. Vælg at installere skærmdriversoftwaren.
4. Følg vejledningen på skærmen.
5. Kontrollér, at den rette opløsning og opdateringshastighed vises for skærmindstillingerne i
Kontrolpanel i Windows.
BEMÆRK: Hvis der opstår fejl i installationen, kan du forsøge at installere de digitalt signerede INF-
og ICM-skærmfiler manuelt fra cd'en. Se filen ”Monitor Driver Software Readme” på cd’en.
Hentning af filer fra internettet
Sådan henter du den seneste version af INF- og ICM-filer fra HPs websted for skærmsupport:
1. Se
2. Følg de viste hyperlinks for skærmen til siderne for support og hentning af filer.
3. Kontrollér, at systemet opfylder kravene.
4. Hent softwaren ved at følge de viste instruktioner.
http://www.hp.com/support og vælg landeområde.
16 Kapitel 4 Betjening af skærmen DAWW
Knapperne på frontpanelet
Tabel 4-1 Knapperne på frontpanelet
Knap Funktion
1 Kilde Vælger videoindgang (DisplayPort eller DVI-D)
2 – (Minus) Reducer lysstyrken.
3 + (Plus) Øger lysstyrken.
BEMÆRK: Hvis du trykker på knapperne + (Plus) og – (Minus) samtidigt aktiveres eller deaktiveres funktionen dynamisk
kontrastforhold (DCR). Ved aktivering af funktionen DCR, blinker lysdioden for afbryderen fire gange. Ved deaktivering af
funktionen DCR, blinker lysdioden for afbryderen én gang.
4
Strømforsyning
5 Lysdiode for
afbryder
Tænder og slukker skærmen.
Standby-gult
Konstant blinkende blå – ikke-understøttet videotilstand
Tre blå blink – øvre eller nedre grænse for lysstyrke
Fire blå blink – DCR er aktiveret
Et blåt blink – DCR er deaktiveret
Konstant blå – fuld strøm og skærmen viser den understøttede tilstand (LED slukkes automatisk efter
30 sekunder)
BEMÆRK: Skærmen understøtter ikke skærmmenuen.
Dynamisk kontrastforhold (DCR)
Kontrastforholdet er forholdet mellem den klareste hvide og den mørkeste sorte farve, der vises på et
skærmdisplay. DCR øger kontrastforholdet ved automatisk at justere baggrundsbelysningen baseret
på billedindhold. Et højere kontrastforhold opnås dynamisk over flere rammer.
BEMÆRK: DCR bør kun aktiveres, når du ser video i fuld skærm.
DAWW Knapperne på frontpanelet 17
Standardindstillingen for DCR er deaktiveret. Hvis du vil aktivere DCR, skal du trykke på knapperne +
(Plus) og – (Minus) på frontpanelet samtidigt. Lysdioden for afbryderen blinker fire gange. Hvis du vil
deaktivere DCR, skal du trykke på knapperne + (Plus) og – (Minus) på frontpanelet igen. Lysdioden for
afbryderen blinker én gang.
18 Kapitel 4 Betjening af skærmen DAWW
A Vejledning til fejlfinding
Løsning af almindelige problemer
Tabellen nedenfor viser en oversigt over problemer, du kan komme ud for, de mulige årsager til de
enkelte problemer samt anbefalede løsninge.
Problem Mulig årsag Løsning
Skærmen er blank og der er ingen
lysdiode.
Der er slukket for
Lysstyrken er for høj eller lav. Lysstyrken er ikke indstillet
Netledningen er ikke tilsluttet. Tilslut netledningen.
hovedstrømmen.
Afbryderen på skærmens
frontpanel er slukket.
Skærmkablet er tilsluttet
forkert.
Funktionen til sort skærm er
aktiveret.
korrekt.
Sæt hovedafbryderen på skærmens bagside i
positionen Tændt, og tryk på tænd/sluk-knappen på
forsiden.
Tryk på frontpanelets strømafbryder.
Tilslut videokablet korrekt. Se for at få flere
oplysninger.
Tryk på en vilkårlig tast på tastaturet, eller flyt musen
for at deaktivere funktionen til sort skærm.
Juster lysstyrken ved brug af knapperne – (Minus)
og + (Plus).
DAWW Løsning af almindelige problemer 19
Online teknisk support
Hvis du vil have onlineadgang til teknisk support, selvhjælpsværktøjer, onlinehjælp, gruppefora for iteksperter, omfattende vidensbase for alle typer leverandører, overvågnings- og
diagnosticeringsværktøjer, skal du gå til
http://www.hp.com/support.
Forberedelse af kontakten til teknisk support
Hvis du ikke kan løse et problem vha. fejlfindingstippene i dette afsnit, kan du evt. ringe til Teknisk
support. Hav følgende klar, når du ringer:
Skærmens modelnummer
●
Skærmens serienummer
●
Købsdatoen på fakturaen
●
Situationen, hvor problemet opstod
●
Den eller de fejlmeddelelser, der blev vist
●
Hardwarekonfigurationen
●
Navn og version på den hardware og software, du bruger
●
20 Tillæg A Vejledning til fejlfinding DAWW
B Tekniske specifikationer
BEMÆRK: Alle performance-specifikationer stammer fra producenterne af de enkelte komponenter.
Specifikationerne repræsenterer den højeste specifikation for alle HP's komponentproducenters typiske
niveauspecifikationer for ydeevne; den faktiske ydeevne kan variere til begge sider.
Model ZR30w
Tabel B-1 Specifikationer for ZR30w
Display
Type
Synlig billedstørrelse 75,4 cm diagonalt 29,7 tommer diagonalt
Hældning -5 ° til 35 °
Drejning -45 ° til 45 °
Maksimal vægt (emballeret) 13 kg 28,6 pund
Størrelse (inkl. fod)
Højde (højeste position)
Højde (laveste position)
Dybde
Bredde
Maksimal grafikopløsning 2560 x 1600 (60 Hz) digitalt input
Optimal grafikopløsning 2560 x 1600 (60 Hz) digitalt input
Sikker tilstand 1280 × 800
Punktafstand 0,25 mm (H) x 0,25 (B) mm
Pixel pr. tomme (PPI) 101 PPI
75,4 cm bredskærm
TFT LCD
58,9 cm
48,9 cm
27,6 cm
69,4 cm
29,7 tommer bredskærm
23,19 tommer
19,25 tommer
10,87 tommer
27,32 tommer
Vandret frekvens 100 kHz
Lodret opdateringshastighed 60 Hz
Miljøkrav, temperatur
Driftstemperatur
Opbevaringstemperatur
Relativ luftfugtighed 10 til 80 %
5 til 35° C
-20 til 60° C
41 til 95° F
-4 til 140° F
DAWW Model ZR30w 21
Tabel B-1 Specifikationer for ZR30w (fortsat)
Strømkilde 100 – 240 V vekselstrøm, 50/60 Hz
Højde:
Drift
Opbevaring
Målt strømforbrug:
Fuld strøm
Typiske indstillinger
Standby
Kantkontakt slukket
Indgangsstik Ét DVI-stik med kabel medfølger. Ét
0 til 5.000 m
0 til 12.192 m
<185 watt
<130 watt
<2 watt
<1 watt
DisplayPort-stik med kabel medfølger.
0 til 16.400 fod
0 til 40.000 fod
Funktionen Energy Saver (Strømsparefunktion)
Når skærmen er i normal betjeningstilstand, bruger den mindre end 130 watt strøm, og strømindikatoren
lyser blåt.
Skærmen understøtter også en strømsparetilstand. Skærmen skifter til strømsparetilstand, hvis
skærmen ikke registrerer er vandrette og/eller lodrette synkroniseringssignal i en periode. Når disse
signaler udebliver, bliver skærmen sort, baggrundsbelysningen slukkes, og strømlampen skifter til gult.
Når skærmen er i strømsparetilstand, bruger skærmen mindre end 2 watt. Skærmen kræver en kort
opvarmningsperiode, før den vender tilbage til normal driftstilstand.
Se i manualen til computeren, hvordan du indstiller strømsparefinktioner (funktionen kaldes til tider
strømstyring).
BEMÆRK: Ovennævnte strømsparefunktion virker kun, når skærmen er tilsluttet en computer med
strømsparefunktioner.
22 Tillæg B Tekniske specifikationer DAWW
C Bemærkninger fra lovgivende
myndigheder
Meddelelse fra Federal Communications Commission
Dette udstyr er blevet testet og overholder grænserne for en digital enhed i Klasse B, iht.Del 15 i FCCregulativerne. Disse grænser er udformet, så de giver en rimelig beskyttelse mod skadelig interferens
i en privat installation. Dette udstyr genererer, bruger og kan udsende radiofrekvensenergi og kan
forårsage skadelig interferens for radiokommunikation, hvis det ikke installeres og bruges i
overensstemmelse med instruktionerne. Der gives dog ikke garanti for, at interferens ikke opstår i en
bestemt installation. Hvis udstyret forstyrrer radio- eller fjernsynsmodtagelse, hvilket kan konstateres
ved at tænde og slukke for udstyret, opfordres brugeren til at afhjælpe forholdene på en eller flere af
følgende måder:
Drej eller flyt den modtagerantennen.
●
Øg afstanden mellem udstyret og modtageren.
●
Tilslut udstyret til en stikkontakt på en anden strømkreds end den strømkreds, modtageren er
●
tilsluttet.
Kontakt en forhandler eller en radio- eller tv-tekniker for at få assistance.
●
Ændringer
FCC kræver, at brugeren oplyses om, at alle ændringer eller tilretninger af denne enhed, som ikke er
udtrykkeligt godkendt af Hewlett Packard Company, kan fratage brugeren sin ret til at benytte udstyret.
Kabler
Tilslutninger til dette udstyr skal ske med afskærmede kabler med RFI/EMI-stikhætter af metal for at
overholde FCC-regler og -regulativer.
Overensstemmelseserklæring for produkter mærket med FCC-logoet (kun USA)
Udstyret er i overensstemmelse med kapitel 15 i FCC-reglerne. Drift af enheden er underlagt følgende
to betingelser:
1. Udstyret må ikke forårsage skadelig interferens.
2. Udstyret skal acceptere modtaget interferens, herunder interferens, der kan forårsage uønskede
handlinger.
DAWW Meddelelse fra Federal Communications Commission 23
Hvis du har spørgsmål angående produktet, skal du kontakte:
Hewlett Packard Company
P. O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000, USA
Eller ringe til 1-800-HP-INVENT (+1-800 474-6836).
Hvis du har spørgsmål i forbindelse med FCC-erklæringen, skal du kontakte:
Hewlett Packard Company
P. O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000, USA
Eller ringe på tlf.: (281) 514-3333
Oplys reservedelsnummeret, serienummeret eller modelnummeret, som findes på produktet.
Canadian Notice
This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment
Regulations.
Avis Canadien
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel
brouilleur du Canada.
Myndighedsmeddelelser for EU
Dette produkt overholder følgende EU-direktiver:
Lavspændingsdirektiv 2006/95/EC
●
EMC-direktiv 2004/108/EC
●
Overholdelse af disse direktiver omfatter overensstemmelse med gældende harmoniserede
europæiske standarder (Europæiske Normer), som er anført i Overensstemmelseserklæringen for EU,
som er udgivet af Hewlett-Packard for dette produkt eller denne produktfamilie.
Denne overensstemmelse vises med følgende overensstemmelsesmærkning på produktet:
24 Tillæg C Bemærkninger fra lovgivende myndigheder DAWW
Dette mærke gælder for ikketelekommunikationsprodukter og EUharmoniserede
telekommunikationsprodukter (f.eks.
Bluetooth)
Hewlett-Packard GmbH, HQ-TRE, Herrenberger Strasse 140, 71034 Boeblingen, Tyskland
Den officielle EU CE-erklæring om overensstemmelse for denne enhed kan findes på
http://www.hp.com/go/certificates.
Dette mærke gælder for ikke-EUharmoniserede
telekommunikationsprodukter.
*Nummer på den underrettede instans
(hvis relevant - se produktmærkaten).
Bemærkning om tysk ergonomikrav
HP-produkter med godkendelsesmærkningen “GS”, som indgår i et system af HP-computere, tastaturer
og skærme med godkendelsesmærkningen “GS”, opfylder gældende ergonomikrav.
Installationvejledningerne, som følger med produkterne, indeholder konfigurationsoplysninger.
Japanese Notice
Korean Notice
Krav til strømkabler
Skærmens strømforsyning har ALS (Automatic Line Switching). Denne funktion muliggør betjening af
skærmen ved en indgangsspænding på 100–120V eller 200–240V.
Den netledning (fleksibel ledning eller vægstik), der leveres sammen med skærmen, opfylder kravene
for brug i det land, udstyret er købt.
Hvis du skal bruge en netledning, der passer til et andet land, skal du købe en netledning, der er
godkendt til brug i det pågældende land.
DAWW Bemærkning om tysk ergonomikrav 25
Netledningen skal være klassificeret til produktet og den spænding og strøm, der er angivet på
produktets elektriske klassificeringsmærkat. Ledningens nominelle spænding og effekt bør være større
end produktets nominelle spænding og effekt. Desuden skal ledningens diameter være mindst 0,75
mm² eller 18 AWG, og ledningens længde skal være mellem 1,8 og 3,6 m (6 og 12 fod). Hvis du er i
tvivl om, hvilken netledning der skal bruges, bedes du kontakte den autoriserede HP-serviceyder.
En netledning skal placeres, så ingen kan komme til at træde på den, og den ikke bliver klemt af
genstande, der placeres oven på eller op mod den. Vær særlig opmærksom på stikproppen,
stikkontakten og ledningens fastgørelse til produktet.
Krav til japanske netledninger
Ved brug i Japan må du kun benytte den netledning, der fulgte med dette produkt.
FORSIGTIG: Undgå at bruge den netledning, der fulgte med produktet eller andre produkter.
Bemærkninger om miljømæssige forhold vedrørende produktet
Bortskaffelse
Dette HP-produkt indeholder kviksølv i den fluorescerende pære i skærmen, og dette kan kræve særlig
håndtering, når produktet ikke længere skal bruges.
Bortskaffelse af dette materiale kan være underlagt miljømæssige regler. Kontakt de lokale
myndigheder eller brancheorganisationen for elektronikindustrien (Electronic Industries Alliance) på
http://www.eiae.org vedrørende oplysninger om bortskaffelse eller genanvendelse.
Bortskaffelse af brugt udstyr fra private husholdninger i EU
Dette symbol på produktet eller på emballagen angiver, at produktet ikke må bortskaffes med det øvrige
husholdningsaffald. Det er derfor dit ansvar at bortskaffe dit brugte udstyr på en genbrugsstation, hvor
der kan afleveres elektrisk og elektronisk udstyr til genbrug. Den særskilte indsamling og genbrug af
det kasserede udstyr ved bortskaffelsen hjælper med til at bevare naturressourcer og sikre, at det
genbruges på en måde, der ikke er sundheds- eller miljøskadelig. Yderligere oplysninger om de steder,
hvor du kan indlevere brugt udstyr med henblik på genbrug, kan du få på dit lokale kommunekontor,
hos renovationsselskabet eller i den forretning, hvor du har købt produktet.
HP Genbrugsprogram
HP anbefaler, at vores kunder sender brugt elektronisk hardware, originale HP-printerpatroner og
genopladelige batterier til genbrug. Der er flere oplysninger om genbrugsprogrammer på
http://www.hp.com/recycle.
Kemiske stoffer
Hos HP forsyner vi vores kunder med oplysninger om kemiske stoffer i vores produkter og overholder
således lovkrav som f.eks. REACH (Europaparlamentets og Rådets forordning nr. 1907/2006). Du kan
finde en rapport med de kemiske oplysninger for dette produkt på
26 Tillæg C Bemærkninger fra lovgivende myndigheder DAWW
http://www.hp.com/go/reach.
Restriktioner vedrørende farlige stoffer (RoHS)
Ifølge japanske bestemmelser, som er defineret i JIS C 0950, 2005, skal producenten udlevere en
erklæring om materialeindholdet for særlige kategorier af elektriske produkter markedsført efter 1. juli
2006. Materialeerklæringen for JIS C 0950 vedrørende dette produkt kan læses på
go/jisc0950.
http://www.hp.com/
11363-2006
11363-2006
Tyrkisk EEE-regulativ
I overensstemmelse med EEE-regulativet
EEE Yönetmeliğine Uygundur
DAWW Bemærkninger om miljømæssige forhold vedrørende produktet 27
D LCD-skærmkvalitet og pixel-politik
TFT-skærmen bruger teknologi med høj præcision og produceres iht. HP-standarder for at sikre
problemfri brug. Skærmen kan imidlertid have kosmetiske skønhedsfejl, der fremtræder som små lyse
eller mørke prikker. Dette fænomen er almindeligt for alle LCD-skærme fra alle producenter og gælder
ikke kun HPs LCD-skærme. Disse skønhedsfejl skyldes en eller flere defekte pixels eller underpixels.
En pixel består af en rød, en grøn og en blå underpixel.
●
En helt defekt pixel er enten tændt (en lys prik på en mørk baggrund) eller slukket (en mørk prik
●
på en lys baggrund). Det første tilfælde er mere synligt end det andet.
En defekt underpixel (prik-defekt) er mindre synlig end en defekt pixel, fordi den er mindre og kun
●
synlig på en bestemt baggrund.
Hvis du vil finde de defekte pixler, skal du undersøge skærmen i normal driftstilstand med en understøttet
opløsning og opdateringshastighed fra en afstand på ca. 50 cm.
HP forventer, at branchen bliver stadigt bedre til at producere LCD-skærme med færre kosmetiske fejl,
og HP vil justere sine retningslinjer, efterhånden som disse forbedringer udmønter sig.
28 Tillæg D LCD-skærmkvalitet og pixel-politik DAWW
Loading...
