HP ZR2040w, ZR2240w, ZR2440w, ZR2740w User Guide [de]
HP ZR2040w, ZR2240w, ZR2440w und
ZR2740w LCD-Monitore
Benutzerhandbuch
© 2011, 2012 Hewlett-Packard
Development Company, L.P.
Microsoft, Windows und Windows Vista
sind in den USA und/oder anderen Ländern
Marken oder eingetragene Marken der
Microsoft Corporation.
Die einzigen Garantieansprüche für HP
Produkte und Services sind in den
Garantieerklärungen festgehalten, die
diesen Produkten und Services beiliegen.
Aus dem vorliegenden Dokument sind
keine weiteren Garantieansprüche
abzuleiten. HP haftet nicht für technische
oder redaktionelle Fehler und
Auslassungen in diesem Dokument.
Diese Publikation enthält urheberrechtlich
geschützte Informationen. Ohne schriftliche
Genehmigung der Hewlett-Packard
Company darf dieses Dokument weder
kopiert noch in anderer Form vervielfältigt
oder übersetzt werden.
Erste Ausgabe (September 2011)
Zweite Ausgabe (April 2012)
Teilenummer des Dokuments: 647215-042
Einführung
Dieses Handbuch bietet Informationen zur Einrichtung des Monitors und technische Daten.
VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei
Nichtbefolgen der Anweisungen hin.
ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardwareschäden oder
Datenverlust bei Nichtbefolgen der Anweisungen hin.
HINWEIS: In dieser Form gekennzeichneter Text weist auf wichtige Zusatzinformationen hin.
iii
iv Einführung
Inhaltsverzeichnis
1 Produktmerkmale ............................................................................................................................................ 1
Modell ZR2040w .................................................................................................................................. 1
Modell ZR2240w .................................................................................................................................. 2
Modell ZR2440w .................................................................................................................................. 2
Modell ZR2740w .................................................................................................................................. 3
2 Das Aufstellen Ihres Monitors ....................................................................................................................... 4
Anbringen des Standfußes ................................................................................................................... 4
Komponenten auf der Rückseite .......................................................................................................... 5
Modell ZR2040w .................................................................................................................. 5
Modell ZR2240w .................................................................................................................. 6
Modell ZR2440w .................................................................................................................. 8
Modell ZR2740w .................................................................................................................. 9
Kabelführung und Anschließen der Kabel .......................................................................................... 10
Modell ZR2040w ................................................................................................................ 11
Modelle ZR2240w, ZR2440w und ZR2740w ..................................................................... 13
Montieren des Monitors an Halterungen von anderen Herstellern ..................................................... 15

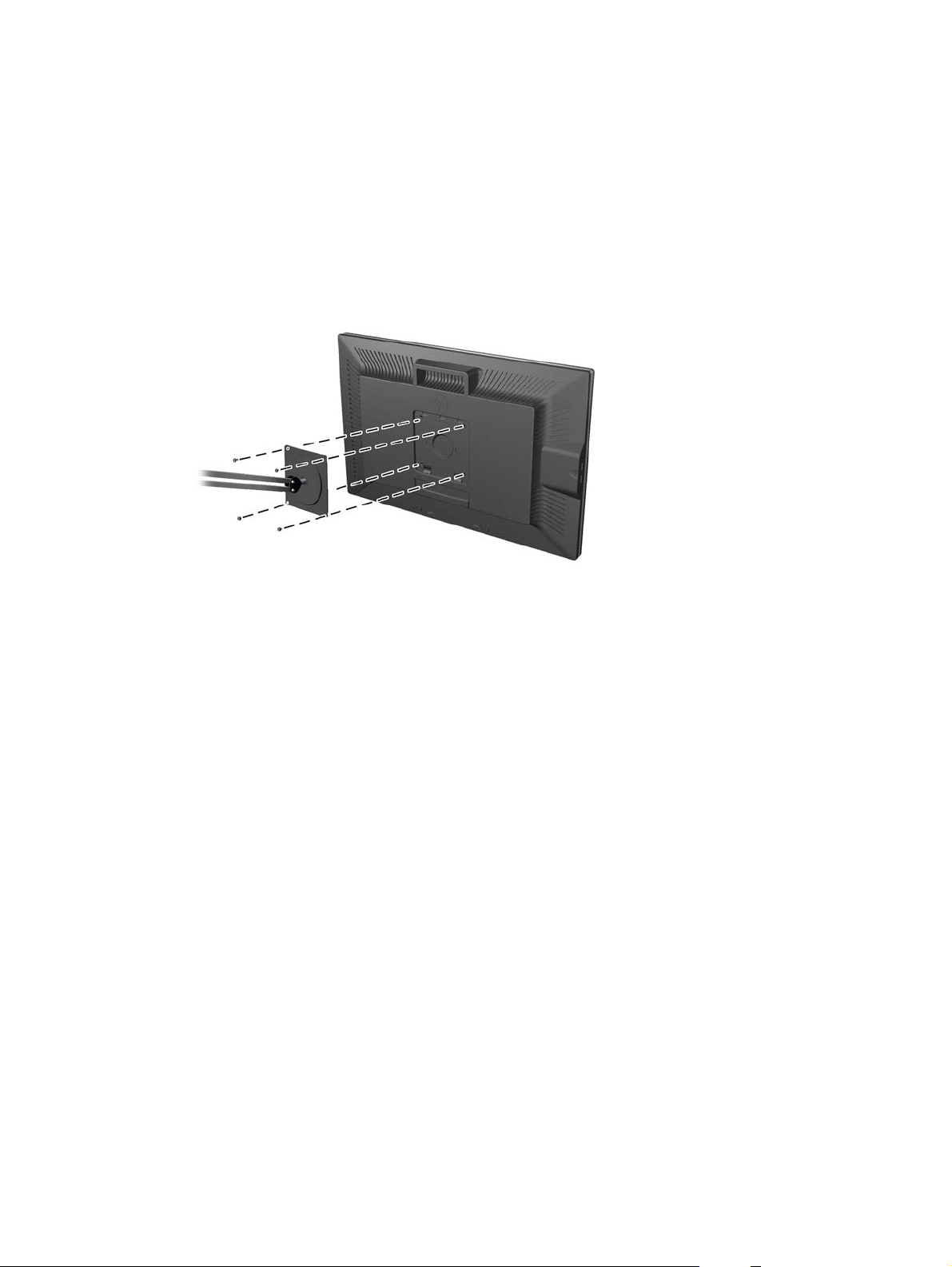

Montieren des ZR2040w Bildschirms ................................................................................ 15

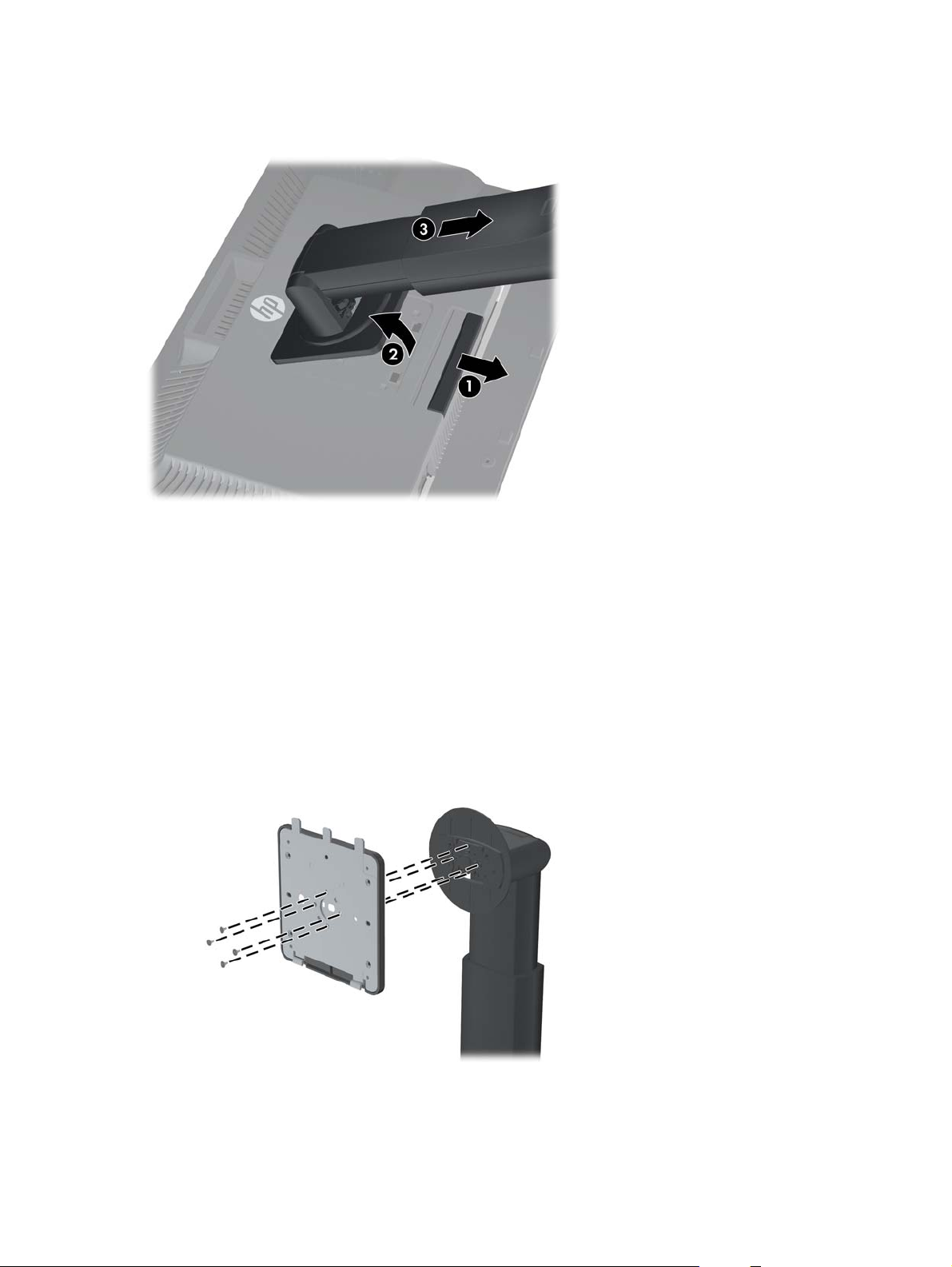

Montieren eines Bildschirms mit Schnellverriegelung ....................................................... 17

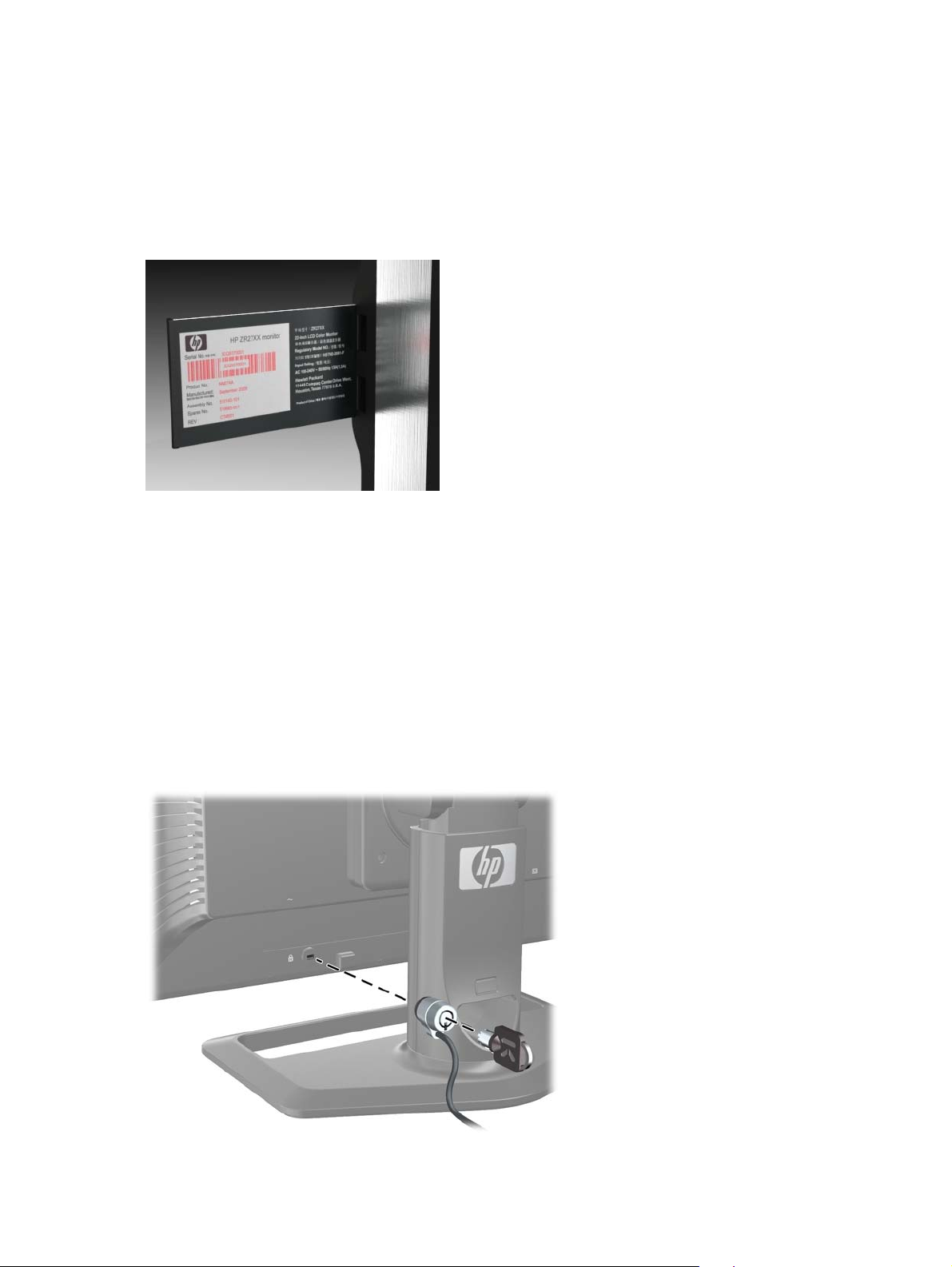

Position der Geräteinformationskarte (bestimmte Modelle) ............................................................... 20
Installieren eines Kabelschlosses ...................................................................................................... 20
Einschalten des Monitors ................................................................................................................... 21
Einstellen des Monitors ...................................................................................................................... 21
Hochformat ........................................................................................................................ 23
3 Bedienung des Monitors .............................................................................................................................. 24

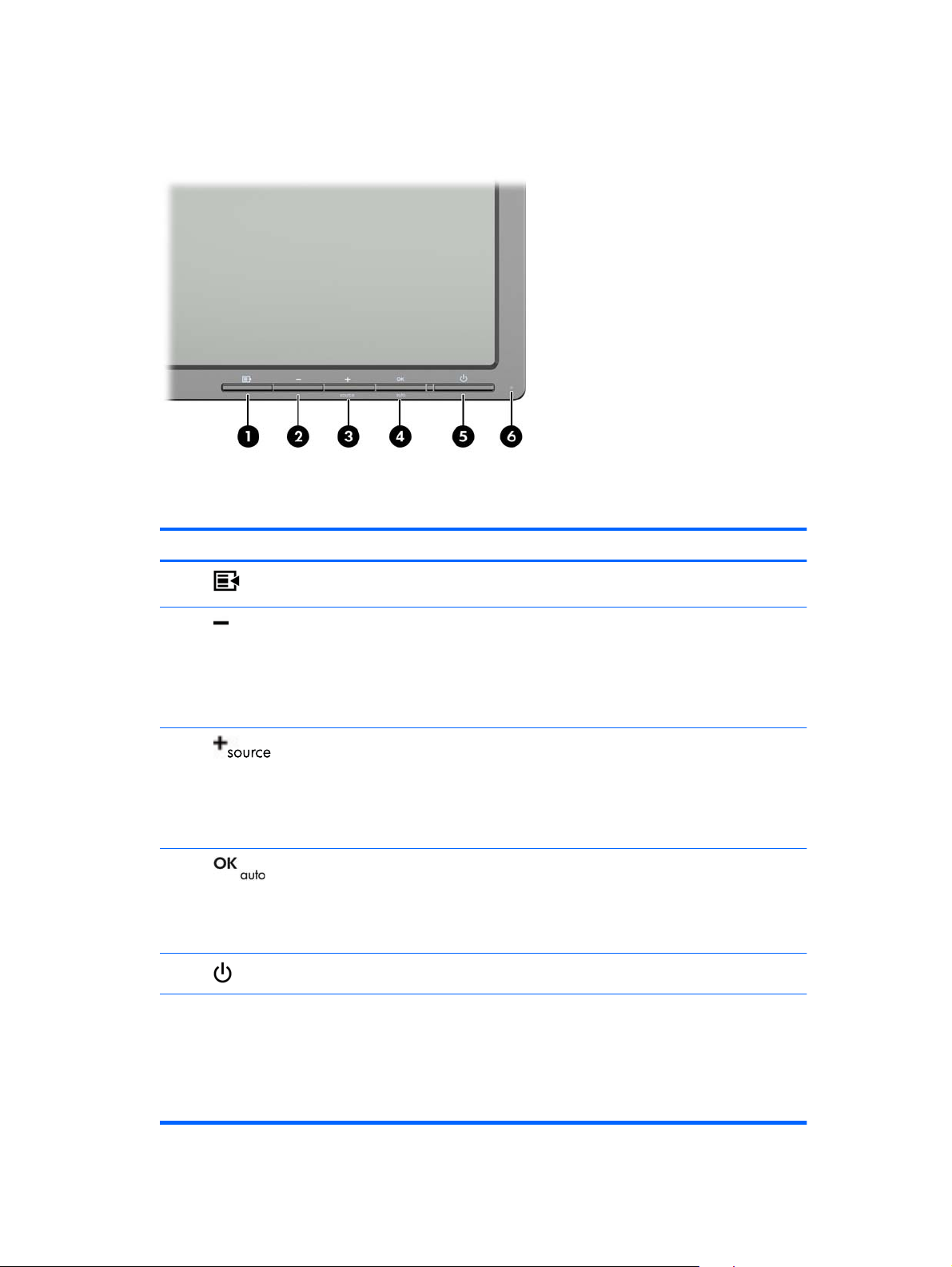

Überblick über die Funktionsweise ..................................................................................................... 24
Modell ZR2040w und ZR2240w ........................................................................................ 24
Modell ZR2440w ................................................................................................................ 26
Modell ZR2740w ................................................................................................................ 27
Verwenden des On-Screen-Display-Menüs (bestimmte Modelle) ..................................... 28
4 Lokalisierung von weiteren Informationen ................................................................................................. 29
Anhang A Technische Daten .......................................................................................................................... 30
Modell ZR2040w ................................................................................................................................ 30
v
Modell ZR2240w ................................................................................................................................ 31
Modell ZR2440w ................................................................................................................................ 32
Modell ZR2740w ................................................................................................................................ 33
Voreingestellte Bildschirmauflösungen .............................................................................................. 34
Modell ZR2040w – Auflösungsvoreinstellungen ................................................................ 34
Modell ZR2240w – Auflösungsvoreinstellungen ................................................................ 35
Modell ZR2440w – Auflösungsvoreinstellungen ................................................................ 35
Modell ZR2740w – Auflösungsvoreinstellungen ................................................................ 37
Energiesparfunktion ........................................................................................................................... 38
vi
1 Produktmerkmale
Der LCD-Monitor (Liquid Crystal Display, LCD) ist ein Flüssigkristall-Display mit einer Aktivmatrix aus
Dünnfilmtransistoren (TFT). Alle Modelle besitzen folgende Merkmale:
Quecksilberfreie LED-Hintergrundbeleuchtung
●
Weite Sichtwinkel zum Arbeiten im Sitzen, Stehen und bei seitlichem Positionswechsel
●
Abnehmbarer Standfuß und Bohrungen nach VESA-Standard für flexible Montageoptionen
●
Unterstützung für die optionale HP Lautsprecherleiste (separat erhältlich)
●
Plug-and-Play-fähig (wenn vom Betriebssystem unterstützt)
●
● Sicherheitsschlitz an der Monitorrückseite zur Aufnahme eines optionalen Kabelschlosses
Kabelmanagementkomponente zur Kabelverlegung
●
Kopierschutz HDCP (High-Bandwidth Digital Content Protection) für alle digitalen Eingänge
●
● CD mit Software und Dokumentation inkl. Monitortreiber, Dienstprogramme und
Produktdokumentation
Energiesparfunktion für einen verringerten Stromverbrauch
●
Intelligentes Asset Control-Management
●
● Entspricht der RoHS-Richtlinie der Europäischen Union
Modell ZR2040w
Die Merkmale des Modells ZR2040w umfassen:
50,8 cm (20 Zoll) sichtbare Bildschirmdiagonale mit einer Auflösung von 1600 x 900, Möglichkeit
●
niedrigerer Auflösungen im Vollbildmodus
Videosignaleingang für VGA analog mit mitgeliefertem VGA-Signalkabel
●
Videosignaleingang für DVI Digital mit mitgeliefertem DVI-D Signalkabel
●
Videosignaleingang für DisplayPort Digital mit mitgeliefertem DisplayPort Signalkabel
●
Quer- und Hochformat
●
● Einstellbarer Neigungswinkel
OSD (On-Screen Display) in mehreren Sprachen zum bequemen Einrichten und Einstellen des
●
Bildschirms
HP Display Assistant-Dienstprogramm zum Anpassen der Monitoreinstellungen und Aktivieren
●
der Diebstahlschutzfunktion
Dienstprogramm zur automatischen Einstellung
●
Schlitze zur Aufnahme von Datenschutzfiltern (separat erhältlich) zur Einschränkung der
●
seitlichen Sicht auf den Bildschirm
Energy Star-konform, erfüllt die TCO-Anforderungen
●
Modell ZR2040w 1
Modell ZR2240w
Die Merkmale des Modells ZR2240w umfassen:
54,72 cm (21,5 Zoll) sichtbare Bildschirmdiagonale mit einer Auflösung von 1920 x 1080,
●
Möglichkeit niedrigerer Auflösungen im Vollbildmodus
● Videosignaleingang für VGA analog mit mitgeliefertem VGA-Signalkabel
Videosignaleingang für DVI Digital mit mitgeliefertem DVI-D Signalkabel
●
Videosignaleingang für digitalen HDMI-Anschluss
●
● Dynamische Kontrastrate: 2.000.000 x 1
Videosignaleingang für DisplayPort Digital mit mitgeliefertem DisplayPort Signalkabel
●
USB 2.0-Hub mit einem Upstream-Anschluss (zum Computer) und vier Downstream-
●
Anschlüssen (zu USB-Geräten)
● USB-Kabel zum Verbinden des USB-Hubs des Monitors mit dem USB-Anschluss am Computer
8-fach-Komforteinstellung einschließlich Höhe, Neigung, Drehung und Schwenken
●
Die HP Quick Release 2 Schnellverriegelung ist eine benutzerfreundliche Montagelösung, mit
●
der Sie den Monitor zur Installation einfach einrasten lassen und durch Aufschieben der
Verriegelung abnehmen können
Einfach zugängliche Geräteinformationskarte zum Herausziehen mit allen Informationen, die Sie
●
für eine Support-Anforderung benötigen
OSD (On-Screen Display) in mehreren Sprachen zum bequemen Einrichten und Einstellen des
●
Bildschirms
● HP Display Assistant-Dienstprogramm zum Anpassen der Monitoreinstellungen und Aktivieren
der Diebstahlschutzfunktion
Dienstprogramm zur automatischen Einstellung
●
Schlitze zur Aufnahme von Datenschutzfiltern (separat erhältlich) zur Einschränkung der
●
seitlichen Sicht auf den Bildschirm
Energy Star-konform, erfüllt die TCO-Anforderungen
●
Modell ZR2440w
Die Merkmale des Modells ZR2440w umfassen:
61,13 cm (24 Zoll) sichtbare Bildschirmdiagonale mit einer Auflösung von 1920 x 1200,
●
Möglichkeit niedrigerer Auflösungen im Vollbildmodus
Videosignaleingang für DisplayPort Digital mit mitgeliefertem DisplayPort Signalkabel
●
Videosignaleingang für digitalen HDMI-Anschluss
●
Videosignaleingang für DVI Digital mit mitgeliefertem DVI-D Signalkabel
●
Dynamische Kontrastrate: 2.000.000 x 1
●
USB 2.0-Hub mit einem Upstream-Anschluss (zum Computer) und vier Downstream-
●
Anschlüssen (zu USB-Geräten)
● USB-Kabel zum Verbinden des USB-Hubs des Monitors mit dem USB-Anschluss am Computer
2 Kapitel 1 Produktmerkmale
Digitales SPDIF-Audioausgangssignal
●
● Analoges Audioausgangssignal zur Unterstützung von 2.0 Sound
8-fach-Komforteinstellung einschließlich Höhe, Neigung, Drehung und Schwenken
●
Die HP Quick Release 2 Schnellverriegelung ist eine benutzerfreundliche Montagelösung, mit
●
der Sie den Monitor zur Installation einfach einrasten lassen und durch Aufschieben der
Verriegelung abnehmen können
Einfach zugängliche Geräteinformationskarte zum Herausziehen mit allen Informationen, die Sie
●
für eine Support-Anforderung benötigen
● OSD (On-Screen Display) in mehreren Sprachen zum bequemen Einrichten und Einstellen des
Bildschirms
HP Display Assistant-Dienstprogramm zum Anpassen der Monitoreinstellungen und Aktivieren
●
der Diebstahlschutzfunktion
Schlitze zur Aufnahme von Datenschutzfiltern (separat erhältlich) zur Einschränkung der
●
seitlichen Sicht auf den Bildschirm
● Energy Star-konform, erfüllt die TCO-Anforderungen
Modell ZR2740w
Die Merkmale des Modells ZR2740w umfassen:
68,74 cm (27 Zoll) Diagonale, sichtbarer Anzeigebereich mit Auflösung von 2560 x 1440
●
Videosignaleingang für DVI Digital mit mitgeliefertem DVI-Dual Link-Signalkabel
●
Videosignaleingang für DisplayPort Digital mit mitgeliefertem DisplayPort Signalkabel
●
USB 2.0-Hub mit einem Upstream-Anschluss (zum Computer) und vier Downstream-
●
Anschlüssen (zu USB-Geräten)
USB-Kabel zum Verbinden des USB-Hubs des Monitors mit dem USB-Anschluss am Computer
●
● 8-fach-Komforteinstellung einschließlich Höhe, Neigung, Drehung und Schwenken
Die HP Quick Release 2 Schnellverriegelung ist eine benutzerfreundliche Montagelösung, mit
●
der Sie den Monitor zur Installation einfach einrasten lassen und durch Aufschieben der
Verriegelung abnehmen können
Einfach zugängliche Geräteinformationskarte zum Herausziehen mit allen Informationen, die Sie
●
für eine Support-Anforderung benötigen
Modell ZR2740w 3
2 Das Aufstellen Ihres Monitors
Achten Sie vor dem Einrichten des Monitors darauf, dass die Stromzufuhr zum Monitor, zum
Computer und zu den Peripheriegeräten unterbrochen ist. Gehen Sie anschließend wie folgt vor:
HINWEIS: Stellen Sie sicher, dass der Hauptnetzschalter auf der Rückseite des Monitors
ausgeschaltet ist. Durch den Hauptnetzschalter wird jegliche Stromversorgung zum Monitor
unterbrochen.
Anbringen des Standfußes
HINWEIS: Verwenden Sie den Standfuß nicht, wenn der Monitor an einer Wand, an einem
Schwenkarm oder an einer anderen Haltevorrichtung befestigt wird. Weitere Informationen hierzu
finden Sie unter
diesem Kapitel.
ACHTUNG: Achten Sie bei der Handhabung des Monitors darauf, die Oberfläche des LCD-
Bildschirms nicht zu berühren. Auf den Bildschirm ausgeübter Druck kann uneinheitliche Farben oder
eine Fehlausrichtung der Flüssigkristalle verursachen. Tritt dies auf, kehrt der Bildschirm nicht wieder
in seinen normalen Zustand zurück.
Um den ZR2040w zu montieren, schieben Sie den Standfuß aufrecht in seine Basis wie auf folgender
Seite abgebildet.
„Montieren des Monitors an Halterungen von anderen Herstellern“ auf Seite 15 in
Abbildung 2-1 Montage des ZR2040w Standfußes
4 Kapitel 2 Das Aufstellen Ihres Monitors
Die Modelle ZR2240w, ZR2440w und ZR2740w sind mit dem HP Quick Release 2 Mechanismus
zum einfachen Installieren und Abnehmen des Monitors ausgestattet. So montieren Sie den Monitor
auf dem Standfuß:
1. Schieben Sie die Montageplatte unter den oberen Vorsprung der Vertiefung an der Rückseite
des Monitors auf den Standfuß.
2. Senken Sie den Standfuß in die Vertiefung ab, bis er einrastet.
3. Die Sperrklinke der HP Quick Release 2 Schnellverriegelung springt hoch, wenn der Monitor
einrastet.
Abbildung 2-2 Montieren des Monitors auf der HP Quick Release 2 Schnellverriegelung
Komponenten auf der Rückseite
Modell ZR2040w

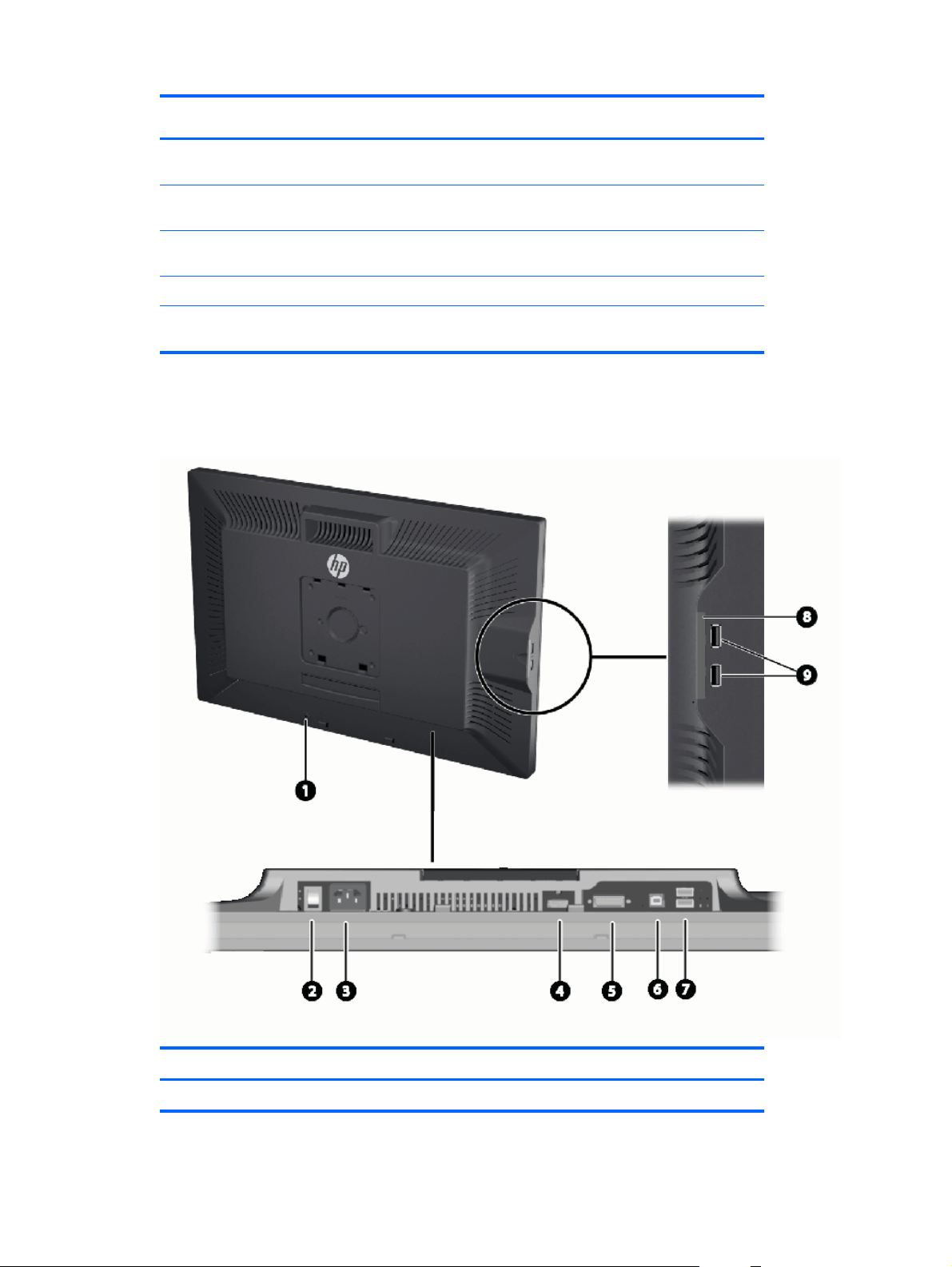

Abbildung 2-3 ZR2040w – Komponenten auf der Rückseite
Komponente Funktion
1 Anschluss für Netzkabel Über diesen Anschluss wird das Netzkabel an den Monitor
2 Kabel-Diebstahlsicherung Dient zum Anschließen einer Diebstahlsicherung.
angeschlossen.
Komponenten auf der Rückseite 5
Komponente Funktion
2 1
2
3
242
5
2
6
2
7
8
9
11
10
3 DisplayPort-Anschluss Über diesen Anschluss wird das DisplayPort-Kabel an den
4 DVI-D-Anschluss Über diesen Anschluss wird das DVI-D-Kabel an den
5 VGA-Anschluss Über diesen Anschluss wird das VGA-Kabel an den
Modell ZR2240w
Abbildung 2-4 ZR2240w – Komponenten auf der Rückseite
Monitor angeschlossen.
Monitor angeschlossen.
Monitor angeschlossen.
10
11
2
Komponente Funktion
1 Kabel-Diebstahlsicherung Dient zum Anschließen einer Diebstahlsicherung.
2 Hauptnetzschalter Mit diesem Schalter wird die Stromzufuhr zum Monitor
6 Kapitel 2 Das Aufstellen Ihres Monitors
unterbrochen.
HINWEIS: Die Stellung des Schalters auf AUS wird zur
geringsten Stromversorgung des Monitors im nichtgebrauchten Zustand führen.
Komponente Funktion
3 Anschluss für Netzkabel Über diesen Anschluss wird das Netzkabel an den Monitor
4 DisplayPort-Anschluss Über diesen Anschluss wird das DisplayPort-Kabel an den
5 HDMI-Anschluss Zum Anschluss eines HDMI-Kabels an den Monitor.
6 DVI-D-Anschluss Über diesen Anschluss wird das DVI-D-Kabel an den
7 VGA-Anschluss Über diesen Anschluss wird das VGA-Kabel an den
8 USB-Upstream-Anschluss Verbindet das USB-Hub-Kabel des Monitors mit einem
9 USB-Downstream-Anschlüsse Über diese Anschlüsse werden optionale USB-Geräte an
10 Geräteinformationskarte Enthält die Informationen, die Sie für eine Support-
11 USB-Downstream-Anschlüsse
(seitlich)
angeschlossen.
Monitor angeschlossen.
Monitor angeschlossen.
Monitor angeschlossen.
USB-Anschluss/-Hub eines Hosts.
den Monitor angeschlossen.
Anforderung benötigen.
Über diese Anschlüsse werden optionale USB-Geräte an
den Monitor angeschlossen.
Komponenten auf der Rückseite 7
Modell ZR2440w
Abbildung 2-5 ZR2440w – Komponenten auf der Rückseite
Komponente Funktion
1 Kabel-Diebstahlsicherung Dient zum Anschließen einer Diebstahlsicherung.
2 Hauptnetzschalter Mit diesem Schalter wird die Stromzufuhr zum Monitor
3 Anschluss für Netzkabel Über diesen Anschluss wird das Netzkabel an den Monitor
4 Digitaler Audioausgang Zum Anschluss eines Audio-Kabels mit RCA-Stecker an
5 Analoger Audioausgang Zum Anschluss eines Audio-Kabels mit 3,5-mm-Stereo-
6 DisplayPort-Anschluss Über diesen Anschluss wird das DisplayPort-Kabel an den
7 HDMI-Anschluss Zum Anschluss eines HDMI-Kabels an den Monitor.
8 Kapitel 2 Das Aufstellen Ihres Monitors
unterbrochen.
HINWEIS: Die Stellung des Schalters auf AUS wird zur
geringsten Stromversorgung des Monitors im nichtgebrauchten Zustand führen.
angeschlossen.
den Monitor.
Miniklinkenstecker an den Monitor.
Monitor angeschlossen.
Loading...
