Moniteurs à cristaux liquides HP
ZR2040w, ZR2240w, ZR2440w et
ZR2740w
Guide de l'utilisateur
© 2011, 2012 Hewlett-Packard
Development Company, L.P.
Microsoft, Windows et Windows Vista sont
des marques ou des marques déposées de
Microsoft Corporation aux Etats-Unis et/ou
dans d'autres pays.
Les garanties applicables aux produits et
services HP sont décrites dans les
documents de garantie accompagnant ces
produits et services. Les informations
contenues dans ce guide ne peuvent en
aucun cas constituer de garantie
supplémentaire. HP ne saurait être tenu
responsable des erreurs ou omissions de
nature technique ou rédactionnelle qui
pourraient subsister dans ce document.
Ce document contient des informations
propriétaires protégées par droit d’auteur.
Aucune partie de ce document ne peut être
photocopiée, reproduite ou traduite dans
une autre langue sans l'accord écrit
préalable de Hewlett-Packard Company.
Première édition (septembre 2011)
Deuxième édition (avril 2012)
Numéro de référence du document :
647215-052
À propos du manuel
Ce guide fournit des informations sur l'installation du moniteur et les spécifications techniques.
AVERTISSEMENT ! Ce dessin indique que la non-observation des instructions peut entraîner des
blessures ou la mort.
ATTENTION : Ce dessin indique que le non-respect des instructions présente des risques, tant
pour le matériel que pour les informations qu'il contient.
REMARQUE : Ce dessin indique que le texte qui suit fournit des informations supplémentaires
importantes.
iii
iv À propos du manuel
Sommaire
1 Caractéristiques du produit ........................................................................................................................... 1
Modèle ZR2040w ................................................................................................................................. 1
Modèle ZR2240w ................................................................................................................................. 2
Modèle ZR2440w ................................................................................................................................. 2
Modèle ZR2740w ................................................................................................................................. 3
2 Installation du moniteur ................................................................................................................................. 5
Installation du socle .............................................................................................................................. 5
Composants arrière .............................................................................................................................. 6
Modèle ZR2040w ................................................................................................................. 6
Modèle ZR2240w ................................................................................................................. 7
Modèle ZR2440w ................................................................................................................. 8
Modèle ZR2740w ............................................................................................................... 10
Acheminement et branchement des câbles ....................................................................................... 11
Modèle ZR2040w ............................................................................................................... 12
Modèles ZR2240w, ZR2440w et ZR2740w ....................................................................... 14
Montage du moniteur sur un matériel de support fourni par l'utilisateur ............................................ 15
Montage de l'écran ZR2040w ............................................................................................ 16
Montage d'un panneau Quick-Release ............................................................................. 17

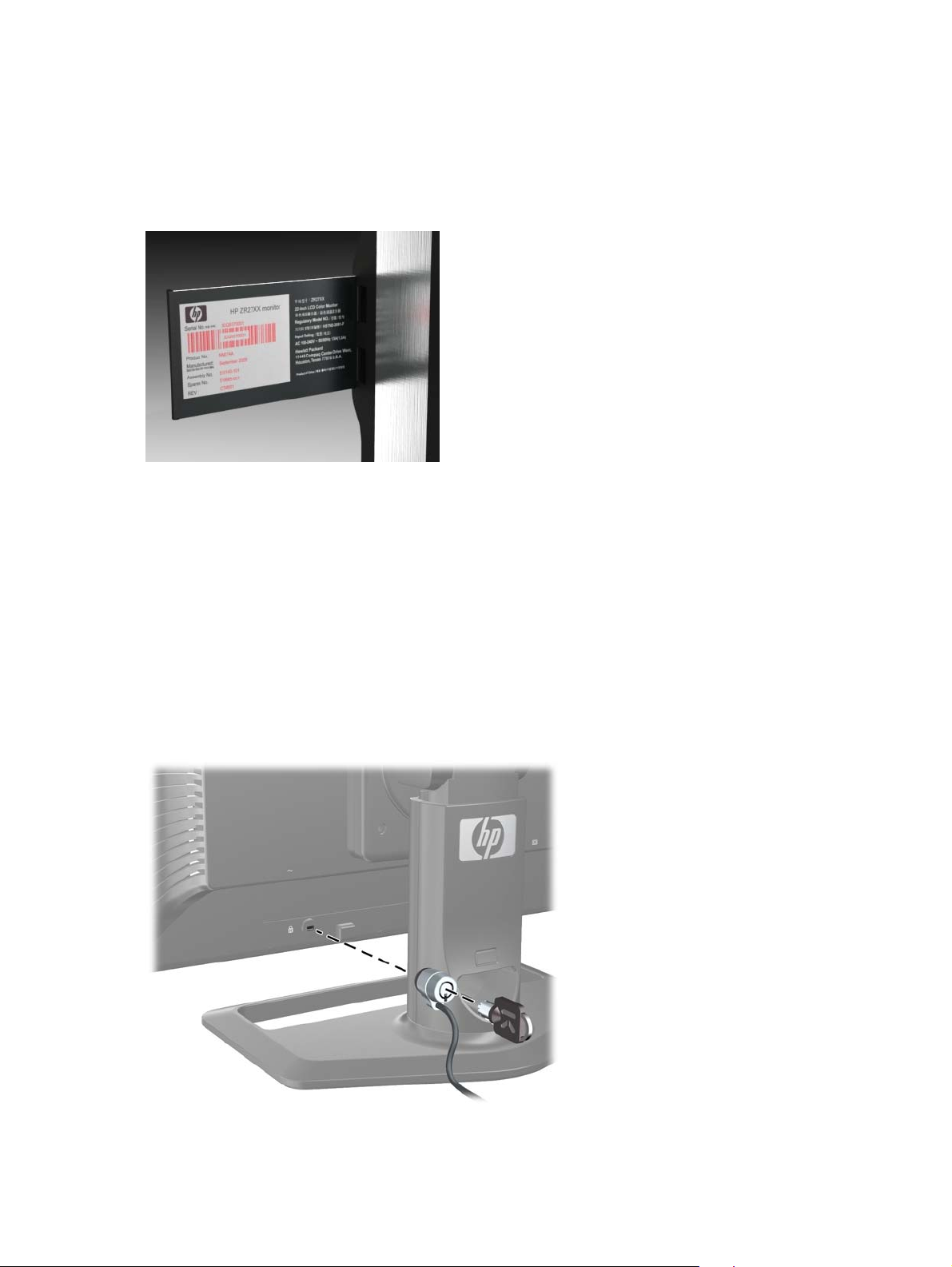

Localisation de la carte d'information (certains modèles) .................................................................. 20
Installation d'un dispositif antivol ........................................................................................................ 20
Allumage du moniteur ........................................................................................................................ 21
Réglage du moniteur .......................................................................................................................... 21
Orientation Portrait ............................................................................................................. 23
3 Utilisation du moniteur ................................................................................................................................. 24
Aperçu du fonctionnement ................................................................................................................. 24
Modèles ZR2040w et ZR2240w ........................................................................................ 24
Modèle ZR2440w ............................................................................................................... 26
Modèle ZR2740w ............................................................................................................... 27
Utilisation du menu de réglage à l'écran (certains modèles seulement) ........................... 28
4 Informations supplémentaires ..................................................................................................................... 29
Annexe A Spécifications techniques ............................................................................................................. 30
Modèle ZR2040w ............................................................................................................................... 30
v
Modèle ZR2240w ............................................................................................................................... 31
Modèle ZR2440w ............................................................................................................................... 32
Modèle ZR2740w ............................................................................................................................... 33
Résolutions graphiques prédéfinies ................................................................................................... 34
Modes de préréglage du modèle ZR2040w ....................................................................... 34
Modes de préréglage du modèle ZR2240w ....................................................................... 35
Modes de préréglage du modèle ZR2440w ....................................................................... 35
Modes de préréglage du modèle ZR2740w ....................................................................... 37
Fonction d'économie d'énergie ........................................................................................................... 38
vi
1 Caractéristiques du produit
Les moniteurs LCD (affichage à cristaux liquides) sont dotés d'une matrice active à transistors en
couches minces (TFT). Tous les modèles présentent les caractéristiques suivantes :
Rétroéclairage LED sans mercure
●
Angle de vue large permettant le visionnage en position assise, debout ou en se déplaçant d'un
●
côté à l'autre
Socle amovible et orifices de fixation conformes au standard VESA pour des solutions de
●
montage flexibles
● Prise en charge de la barre de haut-parleurs HP en option (à acheter séparément)
Fonction Plug and Play si celle-ci est prise en charge par le système d'exploitation
●
Emplacement de sécurité pour dispositif antivol optionnel à l'arrière du moniteur
●
● Système de gestion des câbles pour l'agencement des câbles et cordons
Protection anticopie HDCP (High Bandwidth Digital Content Protection) sur toutes les entrées
●
numériques
● CD de logiciel et de documentation contenant les pilotes du moniteur, les utilitaires et la
documentation produit
Fonction d'économie d'énergie répondant aux exigences de réduction de la consommation
●
d'électricité
Contrôle intelligent de la gestion des équipements
●
Conformes à la directive RoHS de l'Union Européenne
●
Modèle ZR2040w
Les caractéristiques du modèle ZR2040w incluent :
Écran à zone d'affichage de 50,8 cm (20 pouces) en diagonale, à résolution de 1600 x 900,
●
avec prise en charge plein écran des résolutions plus faibles
Entrée de signal vidéo prenant en charge le signal VGA analogique, câble de signal VGA fourni
●
Entrée de signal vidéo prenant en charge le signal numérique DVI, câble de signal DVI-D fourni
●
Entrée de signal vidéo prenant en charge le DisplayPort numérique, câble de signal DisplayPort
●
fourni
Orientations paysage et portrait
●
Inclinaison réglable
●
● Réglages à l'écran (OSD) dans plusieurs langues pour faciliter la configuration et optimiser
l'écran
Logiciel utilitaire HP Display Assistant pour ajuster les réglages du moniteur et activer la fonction
●
antivol
Un utilitaire de réglage automatique
●
Modèle ZR2040w 1
Emplacements pour insertion de filtres de confidentialité (achetés séparément) qui empêchent la
●
vision latérale sur l'écran
Qualifié Energy Star et conforme aux exigences TCO
●
Modèle ZR2240w
Les caractéristiques du modèle ZR2240w incluent :
Écran à zone d'affichage de 54,72 cm (21,5 pouces) en diagonale, à résolution de 1920 x 1080,
●
avec prise en charge plein écran des résolutions plus faibles
Entrée de signal vidéo prenant en charge le signal VGA analogique, câble de signal VGA fourni
●
Entrée de signal vidéo prenant en charge le signal numérique DVI, câble de signal DVI-D fourni
●
Entrée de signal vidéo prenant en charge le signal numérique HDMI
●
Rapport de contraste dynamique : 2 000 000:1
●
Entrée de signal vidéo prenant en charge le DisplayPort numérique, câble de signal DisplayPort
●
fourni
● Concentrateur USB 2.0 avec un port montant (à connecter à l’ordinateur) et quatre ports
descendants (pour la connexion de périphériques USB)
Câble USB compris pour la connexion au concentrateur USB du moniteur et au connecteur USB
●
de l’ordinateur
Réglage confort dans 8 directions comprenant la hauteur, l'inclinaison, la rotation et l'orientation
●
latérale
HP Quick Release 2 est une solution de montage en saillie qui vous permet d'installer
●
rapidement l'écran en un simple clic et de l'enlever grâce au mécanisme de déverrouillage à
languettes coulissant
Carte amovible aisément accessible contenant les informations nécessaires lors d'une demande
●
d'assistance
Réglages à l'écran (OSD) dans plusieurs langues pour faciliter la configuration et optimiser
●
l'écran
● Logiciel utilitaire HP Display Assistant pour ajuster les réglages du moniteur et activer la fonction
antivol
Un utilitaire de réglage automatique
●
● Emplacements pour insertion de filtres de confidentialité (achetés séparément) qui empêchent la
vision latérale sur l'écran
Qualifié Energy Star et conforme aux exigences TCO
●
Modèle ZR2440w
Les caractéristiques du modèle ZR2440w incluent :
Écran à zone d'affichage de 61,13 cm (24 pouces) en diagonale, à résolution de 1920 x 1200,
●
avec prise en charge plein écran des résolutions plus faibles
Entrée de signal vidéo prenant en charge le DisplayPort numérique, câble de signal DisplayPort
●
fourni
2 Chapitre 1 Caractéristiques du produit
Entrée de signal vidéo prenant en charge le signal numérique HDMI
●
● Entrée de signal vidéo prenant en charge le signal numérique DVI, câble de signal DVI-D fourni
Rapport de contraste dynamique : 2 000 000:1
●
Concentrateur USB 2.0 avec un port montant (à connecter à l’ordinateur) et quatre ports
●
descendants (pour la connexion de périphériques USB)
Câble USB compris pour la connexion au concentrateur USB du moniteur et au connecteur USB
●
de l’ordinateur
Signal de sortie audio numérique SPDIF
●
Signal de sortie audio analogique pour la prise en charge de 2.0 Sound
●
Réglage confort dans 8 directions comprenant la hauteur, l'inclinaison, la rotation et l'orientation
●
latérale
● HP Quick Release 2 est une solution de montage en saillie qui vous permet d'installer
rapidement l'écran en un simple clic et de l'enlever grâce au mécanisme de déverrouillage à
languettes coulissant
Carte amovible aisément accessible contenant les informations nécessaires lors d'une demande
●
d'assistance
Réglages à l'écran (OSD) dans plusieurs langues pour faciliter la configuration et optimiser
●
l'écran
● Logiciel utilitaire HP Display Assistant pour ajuster les réglages du moniteur et activer la fonction
antivol
Emplacements pour insertion de filtres de confidentialité (achetés séparément) qui empêchent la
●
vision latérale sur l'écran
Qualifié Energy Star et conforme aux exigences TCO
●
Modèle ZR2740w
Les caractéristiques du modèle ZR2740w incluent :
Écran, taille affichable 68,74 cm (27 pouces) en diagonale, à résolution de 2560 x 1440
●
Entrée de signal vidéo prenant en charge le signal numérique DVI, câble de signal DVI-Dual
●
Link fourni
Entrée de signal vidéo prenant en charge le DisplayPort numérique, câble de signal DisplayPort
●
fourni
● Concentrateur USB 2.0 avec un port montant (à connecter à l’ordinateur) et quatre ports
descendants (pour la connexion de périphériques USB)
Câble USB compris pour la connexion au concentrateur USB du moniteur et au connecteur USB
●
de l’ordinateur
Réglage confort dans 8 directions comprenant la hauteur, l'inclinaison, la rotation et l'orientation
●
latérale
Modèle ZR2740w 3
HP Quick Release 2 est une solution de montage en saillie qui vous permet d'installer
●
rapidement l'écran en un simple clic et de l'enlever grâce au mécanisme de déverrouillage à
languettes coulissant
Carte amovible aisément accessible contenant les informations nécessaires lors d'une demande
●
d'assistance
4 Chapitre 1 Caractéristiques du produit
2 Installation du moniteur
Pour installer le moniteur, assurez-vous que le moniteur, l'ordinateur et ses périphériques ne sont pas
sous tension et suivez les instructions ci-dessous.
REMARQUE : Vérifiez que l’interrupteur principal situé à l’arrière du moniteur est en position Arrêt.
L’interrupteur principal interrompt totalement l’alimentation du moniteur.
Installation du socle
REMARQUE : N'installez pas le socle si le moniteur est utilisé sur un mur, un bras pivotant ou un
autre dispositif de fixation ; consultez la section
fourni par l'utilisateur à la page 15 de ce chapitre.
ATTENTION : Lorsque vous manipulez le moniteur, veillez à ne jamais toucher la surface de l'écran
LCD. Une pression exercée sur l'écran peut entraîner un manque d’uniformité des couleurs ou une
désorientation des cristaux liquides. Si cela se produit, l'écran ne reviendra pas à son état normal.

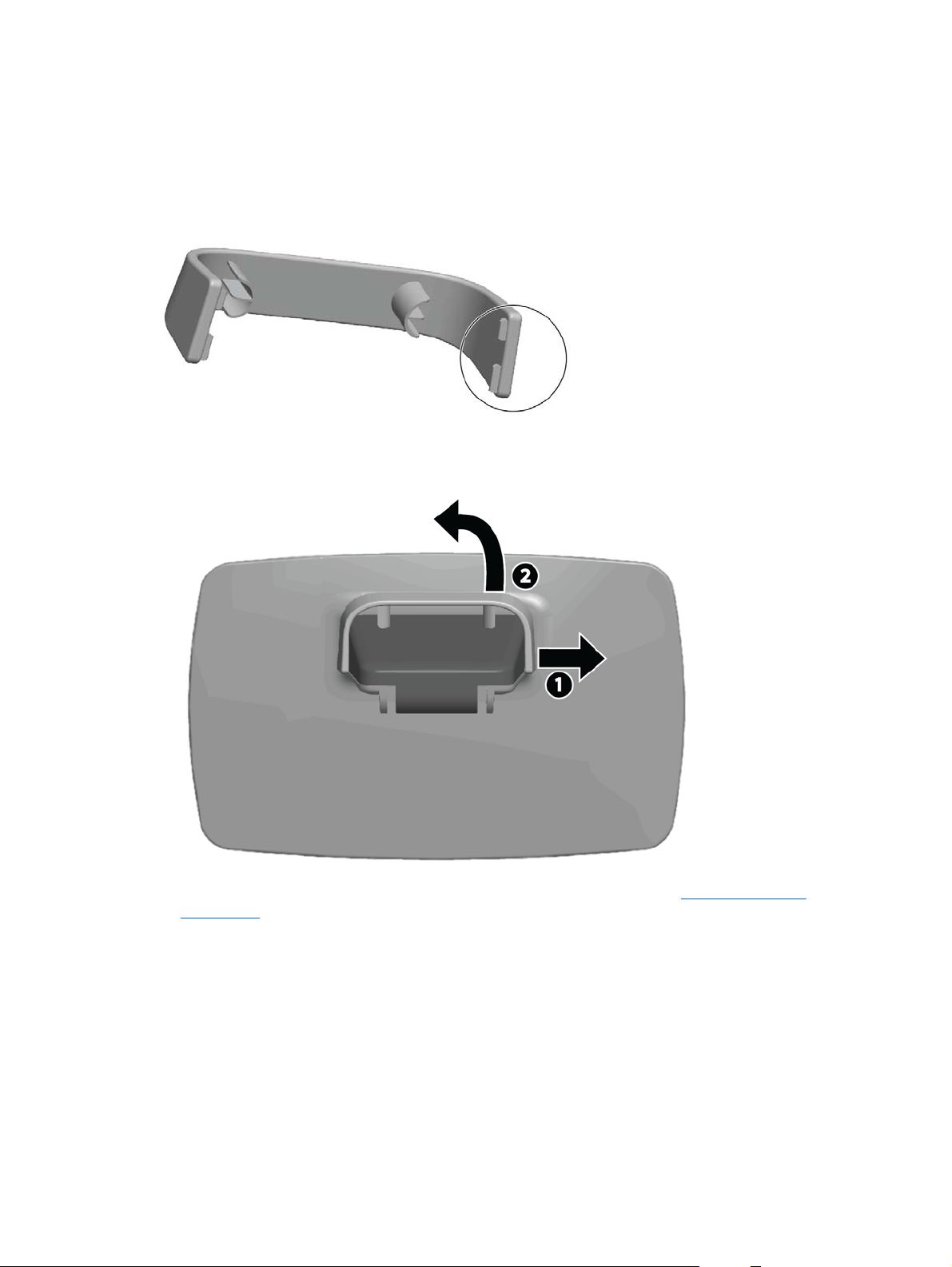

Pour assembler le moniteur ZR2040w, faites-glisser le socle verticalement dans sa base,
conformément à l'illustration de la page suivante.
Figure 2-1 Montage du socle du ZR2040w
Montage du moniteur sur un matériel de support
Installation du socle 5
Les modèles ZR2240w, ZR2440w et ZR2740w sont dotés du dispositif de montage HP Quick
Release 2, qui permet de déplacer aisément le moniteur. Pour monter l'écran sur le socle :
1. Faites glisser la plaque de montage sur le socle sous le bord supérieur du renfoncement situé
au dos de l'écran.
2. Faites descendre le socle dans le renfoncement jusqu’à ce qu’il s’enclenche.
3. Le loquet du dispositif de montage HP Quick Release 2 remonte lorsque le moniteur est
verrouillé à sa place.
Figure 2-2 Montage de l'écran sur le dispositif de montage HP Quick Release 2
Composants arrière
Modèle ZR2040w
Figure 2-3 Éléments arrière de l'écran ZR2040w
Composant Fonction
1 Connecteur du cordon
d'alimentation
2 Dispositif antivol Fente permettant de fixer un câble antivol.
3 Connecteur DisplayPort Permet de connecter le câble DisplayPort au moniteur.
Permet de raccorder le cordon d'alimentation au moniteur.
6 Chapitre 2 Installation du moniteur
Composant Fonction
2 1
2
3
242
5
2
6
2
7
8
9
11
10
4 Connecteur DVI-D Permet de connecter le câble DVI-D au moniteur.
5 Connecteur VGA Permet de connecter le câble VGA au moniteur.
Modèle ZR2240w
Figure 2-4 Éléments arrière de l'écran ZR2240w
10
11
2
Composant Fonction
1 Dispositif antivol Fente permettant de fixer un câble antivol.
2 Interrupteur principal Permet d’allumer ou d’éteindre le moniteur.
REMARQUE : En plaçant l'interrupteur en position
« Arrêt », le moniteur passe en mode basse consommation
lorsqu'il n'est pas utilisé.
3 Connecteur du cordon
d'alimentation
4 Connecteur DisplayPort Permet de connecter le câble DisplayPort au moniteur.
5 Connecteur HDMI Permet de connecter un câble HDMI au moniteur.
Permet de raccorder le cordon d'alimentation au moniteur.
Composants arrière 7
Composant Fonction
6 Connecteur DVI-D Permet de connecter le câble DVI-D au moniteur.
7 Connecteur VGA Connecte le câble VGA au moniteur.
8 Connecteur USB montant Permet de connecter le câble du concentrateur USB du
moniteur à un concentrateur/port USB hôte.
9 Connecteurs USB descendants Permettent de connecter des périphériques USB optionnels
au moniteur.
10 Carte d'information Fournit les informations nécessaires lors d'une demande
d'assistance.
11 Connecteurs USB descendants
(panneau latéral)
Modèle ZR2440w
Figure 2-5 Éléments arrière de l'écran ZR2440w
Permettent de connecter des périphériques USB optionnels
au moniteur.
Composant Fonction
1 Dispositif antivol Fente permettant de fixer un câble antivol.
8 Chapitre 2 Installation du moniteur
Composant Fonction
2 Interrupteur principal Permet d’allumer ou d’éteindre le moniteur.
REMARQUE : En plaçant l'interrupteur en position
« Arrêt », le moniteur passe en mode basse consommation
lorsqu'il n'est pas utilisé.
3 Connecteur du cordon
d'alimentation
4 Sortie audio numérique Permet de connecter un câble audio avec prise RCA au
5 Sortie audio analogique Permet de connecter un câble audio avec mini-prise de
6 Connecteur DisplayPort Permet de connecter le câble DisplayPort au moniteur.
7 Connecteur HDMI Permet de connecter un câble HDMI au moniteur.
8 Connecteur DVI-D Permet de connecter le câble DVI-D au moniteur.
9 Connecteur USB montant Permet de connecter le câble du concentrateur USB du
10 Connecteurs USB descendants Permettent de connecter des périphériques USB optionnels
11 Carte d'information Fournit des informations concernant le moniteur.
12 Connecteurs USB descendants
(panneau latéral)
Permet de raccorder le cordon d'alimentation au moniteur.
moniteur.
3,5 mm L/R au moniteur.
moniteur à un concentrateur/port USB hôte.
au moniteur.
Permettent de connecter des périphériques USB optionnels
au moniteur.
Composants arrière 9
Modèle ZR2740w
Figure 2-6 Éléments arrière de l'écran ZR2740w
Composant Fonction
1 Dispositif antivol Fente permettant de fixer un câble antivol.
2 Interrupteur principal Permet d’allumer ou d’éteindre le moniteur.
3 Connecteur du cordon
d'alimentation
4 Connecteur DisplayPort Permet de connecter le câble DisplayPort au moniteur.
5 Connecteur DVI-D Permet de connecter le câble DVI-D au moniteur.
6 Connecteur USB montant Permet de connecter le câble du concentrateur USB du
7 Connecteurs USB descendants Permettent de connecter des périphériques USB optionnels
10 Chapitre 2 Installation du moniteur
REMARQUE : En plaçant l'interrupteur en position
« Arrêt », le moniteur passe en mode basse consommation
lorsqu'il n'est pas utilisé.
Permet de raccorder le cordon d'alimentation au moniteur.
moniteur à un concentrateur/port USB hôte.
au moniteur.
Composant Fonction
8 Carte d'information Fournit les informations nécessaires lors d'une demande
9 Connecteurs USB descendants
(panneau latéral)
d'assistance.
Permettent de connecter des périphériques USB optionnels
au moniteur.
Acheminement et branchement des câbles
Placez le moniteur près de l'ordinateur, dans un endroit pratique et bien ventilé.
Acheminement et branchement des câbles 11
Modèle ZR2040w
La barre de retenue des câbles sur le socle du ZR2040w est maintenue en place par quatre
languettes.
Figure 2-7 Barre de retenue des câbles
1. Pour enlever la barre, commencer par retirer une de ses extrémités du socle (1). Lorsqu'elle est
dégagée, la barre peut être enlevée (2).
2. Connectez les câbles vidéo fournis aux connecteurs représentés sous Modèle ZR2040w
à la page 6. Vous ne devez pas tous les connecter.
3. Branchez l'autre extrémité de chaque câble attaché au connecteur approprié de l'ordinateur.
12 Chapitre 2 Installation du moniteur
4. Branchez le cordon d’alimentation à la prise murale.
AVERTISSEMENT ! Afin d'éviter tout risque de choc électrique ou de dommages à
l'équipement :
Ne désactivez pas la fiche de mise à la terre du cordon d'alimentation. La mise à la terre est une
caractéristique de sécurité importante.
Branchez le cordon d'alimentation à une prise électrique mise à la terre aisément accessible à
tout moment.
Mettez l'équipement hors tension en débranchant le cordon d'alimentation de la prise électrique.
Pour votre sécurité, ne posez rien sur les cordons ou les câbles d’alimentation. Disposez-les de
manière à ce que personne ne puisse accidentellement les piétiner ou trébucher dessus. Ne
tirez pas sur les cordons ou sur les câbles. Tirez le cordon d'alimentation par la fiche pour le
débrancher de la prise secteur.
5. Rassemblez les câbles vidéo et remettez la barre de retenue des câbles en place de manière à
les contenir.
Figure 2-8 Acheminement des câbles du modèle ZR2040w
Acheminement et branchement des câbles 13
Modèles ZR2240w, ZR2440w et ZR2740w
1. Retirez le cache d'acheminement des câbles en le tirant tout droit de l'avant de la colonne.
Figure 2-9 Cache d'acheminement des câbles
2. Avant de connecter les câbles, faites-les passer à travers l'orifice d'acheminement des câbles
dans la colonne (1) et remettez le cache de routage des câbles (2) en place.
Figure 2-10 Acheminement des câbles
3. Connectez les sources de signal souhaitées. Consultez les illustrations sous (Composants
arrière à la page 6) pour identifier les connecteurs de votre moniteur. Branchez sur chacun d'eux
14 Chapitre 2 Installation du moniteur
une extrémité du câble approprié. Branchez l'autre extrémité sur votre ordinateur ou sur une
autre source vidéo.
Le modèle ZR2440w prend en charge la sortie audio des ports HDMI et DisplayPort. Utilisez le
jack RCA pour la sortie numérique et le mini-jack 3,5 mm pour 2.0 Sound analogique.
REMARQUE : Il n'est pas nécessaire de connecter tous les connecteurs à des sources vidéo.
4. Si vous compter utiliser des périphériques USB (comme un appareil photo numérique, un clavier
USB ou une souris USB ), connectez une extrémité du câble USB fourni au connecteur du
concentrateur USB sur le panneau arrière de l'ordinateur et l'autre extrémité au connecteur USB
montant du moniteur. Les quatre ports USB descendants (deux à l'arrière et deux sur le côté)
sont maintenant disponibles pour vos périphériques.
Figure 2-11 Connexion des câbles USB
5. Raccordez une extrémité du cordon d'alimentation au connecteur d'alimentation situé à l'arrière
du moniteur et raccordez l'autre extrémité à une prise murale.
AVERTISSEMENT ! Afin d'éviter tout risque de choc électrique ou de dommages à l'équipement :
Ne désactivez pas la fiche de mise à la terre du cordon d'alimentation. La mise à la terre est une
caractéristique de sécurité importante.
Branchez le cordon d'alimentation à une prise électrique mise à la terre aisément accessible à tout
moment.
Mettez l'équipement hors tension en débranchant le cordon d'alimentation de la prise électrique.
Pour votre sécurité, ne posez rien sur les cordons ou les câbles d’alimentation. Disposez-les de
manière à ce que personne ne puisse accidentellement les piétiner ou trébucher dessus. Ne tirez pas
sur les cordons ou sur les câbles. Tirez le cordon d'alimentation par la fiche pour le débrancher de la
prise secteur.
Montage du moniteur sur un matériel de support fourni par l'utilisateur
Le moniteur peut être installé sur n'importe quel support conforme aux normes VESA.
Montage du moniteur sur un matériel de support fourni par l'utilisateur 15
REMARQUE : Cet appareil peut être utilisé avec un support pour montage mural de spécification
UL ou CSA.
ATTENTION : Le dispositif de montage HP Quick Release 2 peut être installé directement sur un
mur pour y monter l'écran. Il est conçu pour supporter un poids maximum de 10,9 kg (24 livres). Si
vous fixez l'écran à un mur, HP recommande de consulter un ingénieur, architecte ou professionnel
de la construction qualifié afin de déterminer le type et la quantité appropriés de fixations requises
pour votre moniteur et pour garantir que la solution de fixation choisie est correctement installée pour
supporter les charges appliquées.
Le poids de votre modèle est indiqué sous Spécifications techniques à la page 30.
Avant de commencer, assurez-vous que le moniteur est éteint et que le cordon d'alimentation et les
câbles signaux sont débranchés. Déconnectez également tous les câbles USB. Pour protéger
l'écran, couchez-le face vers le bas sur une surface douce et plane.
Montage de l'écran ZR2040w
1. Retirez les quatre vis qui relient l'écran au socle.
2. Pour monter l'écran, utilisez les quatre trous situés autour du logo HP au dos du moniteur.
Figure 2-12 Montage du modèle ZR2040w
ATTENTION : Le moniteur est compatible avec les trous de montage de 100 mm de la norme
industrielle VESA. Pour fixer une solution de montage d'un autre fabricant sur le moniteur, il faut
quatre vis de 4 mm de diamètre, d'un pas de 0,7 et de 10 mm de long. N’utilisez pas de vis plus
longues car elles pourraient endommager le moniteur. Il est important de vérifier que la solution
de montage du fabricant tiers est conforme à la norme VESA, et conçue pour supporter le poids
du moniteur. Pour un fonctionnement optimal, il est essentiel d'utiliser les câbles d'alimentation
et vidéo fournis avec le moniteur.
3. Si vous montez l'écran en orientation portrait, vous devrez faire pivoter l'image pour l'adapter.
Reportez-vous à la section
16 Chapitre 2 Installation du moniteur
Orientation Portrait à la page 23 pour obtenir des instructions.
Montage d'un panneau Quick-Release
Les moniteurs ZR2240w, ZR2440w et ZR2740w peuvent être montés sur du matériel conforme à
VESA de deux manières :
Enlevez le support HP et utilisez les 4 trous de montage filetés VESA (modèle 100 x 100 ) se
●
trouvant dans le renfoncement Quick Release 2. Des vis de longueur appropriée sont fournies.
Figure 2-13 Montage d'un bras VESA
Suivez également les instructions ci-dessous pour utiliser la fonctionnalité HP Quick Release 2
●
avec votre matériel de montage VESA.
Montage du moniteur sur un matériel de support fourni par l'utilisateur 17
Commencez par enlever le socle.
Figure 2-14 Retrait du socle
1. Appuyez sur la languette située près du centre à la base du moniteur pour déverrouiller le
dispositif HP Quick Release 2.
2. Faites pivoter la base du socle vers le haut jusqu'à ce que la plaque de montage dégage le
renfoncement du panneau.
3. Faites glisser le socle en dehors du renfoncement.
4. Enlevez quatre vis qui maintiennent la plaque de montage sur le haut du socle :
Figure 2-15 Retrait de la plaque de montage du socle
18 Chapitre 2 Installation du moniteur
5. Enlevez quatre vis pour séparer la plaque de montage de son couvercle :
Figure 2-16 Retrait du couvercle de la plaque de montage
6. Fixez la plaque de montage au mur ou sur le bras pivotant de votre choix.
Figure 2-17 Installation de la plaque de montage
ATTENTION : Le moniteur est compatible avec les trous de montage de 100 mm de la norme
industrielle VESA. Pour fixer une solution de montage d'un autre fabricant sur le moniteur, il faut
quatre vis de 4 mm de diamètre, d'un pas de 0,7 et de 10 mm de long. N’utilisez pas de vis plus
longues car elles pourraient endommager le moniteur. Il est important de vérifier que la solution
de montage du fabricant tiers est conforme à la norme VESA, et conçue pour supporter le poids
du moniteur. Pour un fonctionnement optimal, il est essentiel d'utiliser les câbles d'alimentation
et vidéo fournis avec le moniteur.
7. Placez le panneau sur le support de montage que vous avez installé en alignant son
renfoncement sur le support de montage, puis en le faisant glisser vers le bas par dessus le
Montage du moniteur sur un matériel de support fourni par l'utilisateur 19
haut du support et en exerçant une pression pour le remettre en place contre le support. Le
loquet de déverrouillage du moniteur remonte lorsque le moniteur est verrouillé à sa place.
Localisation de la carte d'information (certains modèles)
Figure 2-18 La carte d'information amovible
Les modèles ZR2240w, ZR2440w et ZR2740w sont dotés d'une carte comportant les informations
dont vous aurez besoin lorsque vous contacterez HP pour bénéficier d'une assistance. La carte sort
de derrière les connecteurs USB, sur le côté gauche de l'écran.
L'information d'identification est situé sur la carte « pull up » (au lieu d'être sur les étiquettes sur le
dos du moniteur). Des informations de support de garantie (numéro de modèle, numéro de série,
numéro de produit) sont imprimées sur la face de la carte et des informations concernant la
réglémentation sont imprimées au verso de la carte.
Installation d'un dispositif antivol
Vous pouvez fixer le moniteur à un objet fixe à l'aide d'un dispositif antivol optionnel disponible chez
HP.
Figure 2-19 Installation d'un dispositif antivol
20 Chapitre 2 Installation du moniteur
Allumage du moniteur
1. Si votre moniteur est doté d'un interrupteur principal (situé à l’arrière du moniteur), placez-le en
position Marche (I).
2. Appuyez sur le bouton d'alimentation de l'ordinateur pour l'allumer.
3. Appuyez sur le bouton d'alimentation situé à l'avant du moniteur pour l'allumer.
ATTENTION : Notez que si la même image statique est affichée sur un moniteur pendant une
période prolongée, des dommages d'image rémanente peuvent se produire (12 heures consécutives
sans utilisation). Pour éviter de tels dommages à votre écran, veillez à toujours activer un
économiseur d'écran ou le mode veille, ou bien à éteindre le moniteur lorsqu'il n'est pas utilisé
pendant une période prolongée. La rétention d'image peut se produire sur tous les écrans LCD. Les
écrans présentant des dommages de type « image gravée » ne sont pas couverts par la garantie HP.
REMARQUE : Si le bouton de mise sous tension ne réagit pas à la pression, c'est que la fonction
de verrouillage du bouton de mise sous tension est peut-être activée. Pour désactiver cette fonction,
maintenez le bouton d'alimentation du moniteur enfoncé pendant 10 secondes.
Un message d'état ou une image peuvent s'afficher sur l'écran. Le voyant LED du panneau avant
devient bleu. Si le moniteur ne reçoit aucun signal, il passera rapidement en mode faible puissance,
indiqué par le passage du voyant LED à la couleur orange.
Réglage du moniteur
1. Inclinez l'écran du moniteur vers l'avant ou vers l'arrière pour l'installer dans une position
confortable, au niveau des yeux.
Figure 2-20 Réglage de l'inclinaison
Allumage du moniteur 21
2. Si votre moniteur peut être orienté latéralement, réglez-le vers la gauche ou la droite pour
obtenir le meilleur angle de vue.
Figure 2-21 Réglage de l'angle de vue (certains modèles uniquement)
3. Les modèles ZR2240w, ZR2440w et ZR2740w peuvent être réglés en hauteur. Réglez la
hauteur de l'écran afin que ce dernier soit à la hauteur de vos yeux, pour une position
confortable de visionnage. Un bouton de verrouillage/déverrouillage sur l'arrière de la colonne
empêche que l'écran ne glisse lorsque vous le soulevez. Si le haut de l'écran est verrouillé dans
la position la plus basse, déverrouiller et ajuster comme suit :
Figure 2-22 Réglage de la hauteur (certains modèles uniquement)
a. Assurez-vous que le moniteur est placé sur une surface stable.
b. Appuyez doucement sur le haut de l'écran (1).
22 Chapitre 2 Installation du moniteur
c. Tout en appuyant sur le haut de l'écran, appuyez sur le bouton de verrouillage/
déverrouillage situé à l'arrière de la colonne (2).
d. Réglez le haut de l'écran à la hauteur désirée (3).
4. Par défaut, le moniteur est orienté en mode paysage. Si vous voulez passer au mode portrait,
suivez les instructions de la section suivante,
Orientation Portrait
Le ZR2040w doit être monté avec l'orientation que vous souhaitez utiliser. Il est possible de faire
pivter les autres modèles après leur montage. Pour cela, montez l'écran jusqu'à sa position la plus
haute et faites-le pivoter dans le sens des aiguilles d'une montre pour le faire passer du mode
paysage au mode portrait.
Figure 2-23 Pivotement du moniteur (certains modèles uniquement)
Orientation Portrait à la page 23.
REMARQUE : Il peut être nécessaire d'incliner le panneau de l'écran vers l'arrière pour éviter que
l'angle du panneau n'entre en contact avec la base lorsqu'il pivote.
Si votre modèle est un ZR2740w, faites tourner l'image à l'aide du panneau de configuration du pilote
vidéo de la station de travail (pour AMD Graphics, faites démarrer CATALYST Control Center ; pour
NVIDIA graphics, faites démarrer NVIDIA Control Center). Adressez-vous à l'assistance en ligne du
pilote vidéo de votre station de travail pour de plus amples informations.
Pour les autres modèles, utilisez le logiciel HP Display Assistant (inclus sur le CD de logiciels et de
documentation) pour faire tourner l'image. Si votre modèle est doté d'un OSD, il peut être tourné pour
passer en mode portrait en actionnant le bouton Menu du panneau avant du moniteur, puis en
sélectionnant OSD Control (Contrôle OSD) > Rotate OSD (Faire pivoter le menu OSD).
Réglage du moniteur 23
3 Utilisation du moniteur
Aperçu du fonctionnement
Si vous n'êtes pas familiarisé avec les moniteurs HP Performance, lisez cette section afin d'avoir une
vue d'ensemble de leur fonctionnement. Ceci vous aidera à localiser des informations spécifiques
ailleurs dans ce manuel.
Votre moniteur est conçu pour plusieurs sources d'entrée. Il va analyser les différentes entrées pour
en trouver une qui est active et affichera l'image correspondante. Vous pouvez modifier les sources
manuellement en utilisant le bouton SOURCE situé sur le panneau avant. L'ordre d'analyse est
initialement réglé comme suit : DisplayPort, DVI-D, HDMI, VGA, DisplayPort étant la source vidéo par
défaut.
Certains modèles vous laissent contrôler l'ordre d'analyse et la source par défaut par le biais d'un
menu de réglage à l'écran (OSD). Si votre panneau frontal est doté d'un bouton de menu (
qu'il dispose d'un menu OSD. Le menu OSD vous permet également d'empêcher le moniteur de
commuter des sources.
Si le moniteur ne reçoit aucun signal, il va passer en mode basse consommation ("veille") et le voyant
LED situé sur la face avant va passer du bleu à l'orange. Ceci signifie que le moniteur restera en
veille si l'ordinateur fait de même, à moins d'avoir une autre source de signal. Vous pouvez le mettre
en mode basse consommation avec le bouton (
OSD vous permet de mettre en veille et de réveiller le moniteur avec un minuteur ou de le laisser
constamment éveillé (déconseillé).
) alimentation situé sur la face avant. Le menu
), c'est
Votre moniteur indique son état avec le voyant lumineux du panneau frontal et par des messages
affichés sur l'écran. Ces indicateurs varient d'un modèle à l'autre mais tous utilisent les voyants
lumineux suivants :
Bleu – fonctionnement normal
●
Orange – mode basse consommation
●
Bleu clignotant – l'entrée exige une résolution plus élevée que celle que le moniteur peut fournir
●
● Orange clignotant – veille limitée, ce qui signifie que le moniteur est en mode basse
consommation et se réveillera grâce à un minuteur
Pas de lumière – fonctionnement normal ou moniteur éteint
●
En plus de ces voyants, certains modèles utilisent également des messages d'écran, qui seront
expliqués en détail plus loin dans ce chapitre.
La qualité de l'image est bien contrôlée grâce à des entrées numériques. En ce qui concerne l'entrée
analogique, différents outils sont fournis pour adapter la qualité : un utilitaire logiciel, une fonction de
réglage automatique et des options dans le menu OSD.
Modèles ZR2040w et ZR2240w
Ces moniteurs commencent par analyser l'entrée DisplayPort, qui devient alors l'entrée par défaut. Si
DisplayPort n'est pas active, le moniteur effectuera une analyse dans l'ordre suivant afin de trouver
une entrée active : DVI-D, HDMI (ZR2240w seulement), VGA. Vous pouvez modifier l'entrée actuelle,
24 Chapitre 3 Utilisation du moniteur
la source par défaut et l'ordre d'analyse par le biais du menu OSD. Vous accéderez directement au
sous-menu OSD de contrôle de la source en actionnant le bouton + situé à l'avant du moniteur.
Figure 3-1 Commandes du panneau avant des modèles ZR2040w et ZR2240w
Commande Fonction
1
2
3
4
5
6 Voyant d’alimentation Bleu = fonctionnement normal.
Menu Ouvre, sélectionne ou quitte le menu de réglage à l'écran
(OSD).
Moins Si le menu de réglage à l'écran est affiché, permet de
revenir en arrière dans les options et de diminuer le niveau
des réglages.
Si le menu OSD n'est pas activé, permet de remettre les
sélections OSD sur leurs paramètres usine par défaut. Ceci
est valable uniquement pour le modèle ZR2040w.
Plus/Source Si le menu de réglage à l'écran (OSD) est affiché, permet
de naviguer en avant dans les options et d'augmenter le
niveau des réglages.
Si le menu OSD n'est pas activé, appuyez pour activer le
bouton de la source qui choisit l'entrée du signal vidéo.
OK/auto Si le menu de réglage à l'écran (OSD) est affiché, permet
de sélectionner l'option de menu en surbrillance.
Si le menu de réglage à l'écran (OSD) n'est pas activé, son
actionnement permet d'activer le réglage automatique qui
optimise la qualité de l'image.
Alimentation Met le moniteur en mode basse consommation.
Orange = mode veille.
Orange clignotant = mode veille avec minuteur.
Arrêt indique l'absence d'alimentation en courant ou bien
un fonctionnement normal en cas de suppression du
voyant lumineux.
Aperçu du fonctionnement 25
Modèle ZR2440w
L'entrée par défaut sur le modèle ZR2440w est DisplayPort et l'ordre d'analyse est initialement réglé
sur DisplayPort, DVI-D, HDMI. Vous pouvez modifier l'entrée actuelle, le défaut et l'ordre d'analyse
par le biais du menu OSD. Vous accéderez directement au sous-menu OSD de contrôle de la source
en actionnant le bouton + situé à l'avant du moniteur.
Figure 3-2 Commandes du panneau avant du modèle ZR2440w
Commande Fonction
1
2
3
4
OK
5
6 Voyant d’alimentation Bleu = fonctionnement normal.
Menu Ouvre, sélectionne ou quitte le menu de réglage à l'écran
(OSD).
Moins Si le menu de réglage à l'écran est affiché, permet de
revenir en arrière dans les options et de diminuer le niveau
des réglages.
Plus/Source Si le menu de réglage à l'écran (OSD) est affiché, permet
de naviguer en avant dans les options et d'augmenter le
niveau des réglages.
Si le menu de réglage à l'écran (OSD) n'est pas activé,
appuyez sur ce bouton pour activer le bouton source qui
choisit l'entrée du signal vidéo (VGA, DVI ou DisplayPort).
OK Si le menu de réglage à l'écran (OSD) est affiché, permet
de sélectionner l'option de menu en surbrillance.
Alimentation Permet de mettre l'écran sous tension ou hors tension tant
que l'interrupteur principal situé sur le panneau arrière est
allumé.
Orange = mode veille.
Orange clignotant = mode veille avec minuteur.
L'absence de voyant lumineux indique qu'il n'y a pas
d'alimentation électrique, ou bien que le fonctionnement est
normal en cas de suppression du voyant lumineux.
26 Chapitre 3 Utilisation du moniteur
Modèle ZR2740w
Pour le modèle ZR2740w, l'entrée par défaut est DisplayPort. Vous pouvez modifier la source par
défaut en appuyant sur le bouton SOURCE du panneau avant.
Les boutons du panneau avant vous permettent également de régler la luminosité et de mettre le
moniteur en mode basse consommation :
Figure 3-3 Commandes du panneau avant du modèle ZR2740w
Commande Fonction
1 SOURCE Source Fait alterner la source d'entrée du signal vidéo entre
DisplayPort et DVI-D.
2 - Moins Diminue la luminosité.
3 + Plus Augmente la luminosité.
4
5 Voyant d’alimentation Un bleu continu indique les 30 premières secondes de
Alimentation Permet de mettre l'écran sous tension ou hors tension tant
que l'interrupteur principal situé sur le panneau arrière est
allumé.
fonctionnement normal.
Un orange continu indique le mode base consommation.
Un bleu clignotant en continu indique une entrée de signal
dans un mode non pris en charge. (Voir
préréglage du modèle ZR2740w à la page 37 pour
apprendre quels modes sont pris en charge.)
Trois flashs bleus pendant le réglage de la luminosité
indiquent la limite de la plage de luminosité de l'écran.
L'absence de lumière indique un fonctionnement normal ou
l'absence d'alimentation électrique.
Modes de
Aperçu du fonctionnement 27
Maintenir enfoncés les boutons + ou – permet de modifier plus rapidement le réglage de la
luminosité. Lorsque vous atteignez la luminosité minimum ou maximum, le voyant lumineux clignote
trois fois.
L'actionnement du bouton d'alimentation
éteindre complètement le moniteur, utiliser le commutateur situé à l'arrière du panneau.) Le moniteur
passe également au mode basse consommation lorsqu'il n'y a pas d'entrée de signal vidéo.
Lorsque le moniteur est allumé pour la première fois, le voyant lunmineux passe au bleu et le reste
pendant 30 secondes environ. Ensuite il s'éteint. Si le moniteur reçoit un signal situé en dehors de sa
plage (par ex. une fréquence trop élevée), le voyant lumineux clignote de manière continue.
Ce modèle n'utilise pas de menu OSD ou de messages sur écran.
met le moniteur en mode basse consommation. (Pour
Utilisation du menu de réglage à l'écran (certains modèles seulement)
Le menu sur écran (OSD) vous permet de faire des choix pour le fonctionnement de votre moniteur.
Les options de menu ci-dessous ne sont pas disponibles sur tous les modèles. Par exemple, les
moniteurs qui ne sont pas dotés d'entrées analogiques n'afficheront pas de menus spécifiques à des
images analogiques. Le modèle ZR2740w n'utilise pas de menu OSD. Les modèles qui utilisent un
menu OSD sont dotés d'un bouton de menu (
REMARQUE : En cas de problème avec les paramètres d'affichage, essayez de réinitialiser les
paramètres d'usine par défaut en ouvrant le menu de réglage à l'écran (OSD) et en sélectionnant
Factory Reset (Réinitialisation aux paramètres d'usine) dans le menu OSD.
REMARQUE : Pour afficher le simulateur du menu OSD, rendez-vous sur la Bibliothèque
multimédia traitant du Service de réparation pour les clients de HP :
) à l'avant.
http://www.hp.com/go/sml.
28 Chapitre 3 Utilisation du moniteur
4 Informations supplémentaires
Veuillez vous référer au Guide de référence des moniteurs LCD HP inclus sur le CD, présent avec
votre moniteur et obtenir des informations supplémentaires pour :
l'optimisation des performances du moniteur
●
Les consignes de sécurité et de maintenance
●
Installer le logiciel à partir du CD
●
l'utilisation du menu OSD
●
Télécharger le logiciel à partir d'Internet
●
● Avis d'agence et d'application de la réglementation
Résolution des problèmes et les solutions recommandées pour des problèmes courants
●
Pour obtenir des informations supplémentaires quant à l'utilisation et au réglage de votre moniteur,
allez sur
technique et dépannage » puis entrez le modèle de votre moniteur dans le menu de RECHERCHE.
REMARQUE : Le manuel d'utilisation du moniteur, le manuel de référence et les pilotes sont
disponibles sur
http://www.hp.com/support. Sélectionnez votre pays ou région, sélectionnez « Support
http://www.hp.com/support.
Si les informations contenues dans ce manuel ou dans le Manuel de référence des moniteurs LCD
HP ne répondent pas à vos question, veuillez contacter l'assistance technique. Pour une assistance
technique sur les États-Unis, accédez au site
Pour une assistance technique au niveau international, accédez au site
country/us/en/wwcontact_us.html. Ici vous pouvez :
Parler en ligne avec un technicien HP
●
REMARQUE : Si la discussion d'assistance technique en ligne n'est pas disponible dans une
langue en particulier, elle est disponible en anglais.
● Support par e-mail
● Trouver les numéros de téléphone de l'assistance technique
Rechercher un centre de services HP
●
http://www.hp.com/go/contactHP.
http://welcome.hp.com/
29
A Spécifications techniques
REMARQUE : Les indications de performance mentionnées sont fournies par les fabricants des
composants. Ces indications de performance représentent le meilleur niveau atteint par les fabricants
de composants pour HP ; les performances typiques constatées peuvent varier, en dessus ou en
dessous de ce niveau.
Modèle ZR2040w
Affichage
Type
Taille de l'image affichable 44,28 x 24,9 cm 17,4 x 9,8 pouces
Inclinaison -5 à 25°
Poids max. (sans emballage) 3,8 kg 8,44 livres
Dimensions (base incluse)
Hauteur
Profondeur
Largeur
Résolution graphique maximale 1600 x 900 (60 Hz)
Résolution graphique optimale 1600 x 900 (60 Hz)
Mode texte 720 x 400
Pas de masque 0,276 mm (l) x 0,276 mm (h)
Pixels par pouce (PPI) 92
Fréquence de rafraîchissement horizontale 83 kHz
Fréquence de rafraîchissement verticale 60 Hz
Diagonale 50,8 cm
Écran LCD à matrice active
35,92 cm
15,11 cm
48,2 cm
Diagonale 20 pouces
14,14 pouces
5,94 pouces
18,97 pouces
Températures ambiantes nécessaires
Température de fonctionnement
Température de stockage
Humidité relative :
Fonctionnement
Stockage
Source d'alimentation 100 à 240 V CA, 50/60 Hz
Altitude :
Fonctionnement
Stockage
30 Annexe A Spécifications techniques
5 à 35 °C
-20 à 60 ºC
20 à 80 %
5 à 95 %
0 à 5000 m
0 à 12 192 m
41 à 95 °F
-4 à 140 °F
0 à 16 400 pieds
0 à 40 000 pieds
Consommation électrique (maximale)
Mode basse consommation
33 watts
0,3 watts
Terminal d’entrée Un connecteur DVI, câble inclus ; un
Modèle ZR2240w
Tableau A-1 Spécifications du modèle ZR2240w
Affichage
Type
Taille de l'image affichable 47,66 x 26,89 cm 18,76 x 10,59 pouces
Plage d'inclinaison -5 à 35°
Plage pivotement -45 à 45°
Poids max. (sans emballage) 7,92 kg 17,44 livres
Dimensions (base incluse)
Hauteur (position la plus haute)
Hauteur (position la plus basse)
Profondeur
Largeur
connecteur DisplayPort, câble inclus ;
un connecteur VGA, câble inclus
Diagonale 54,72 cm
Écran LCD à matrice active
45,71 cm
36,71 cm
23,39 cm
50,74 cm
Diagonale 21,5 pouces
18 pouces
14,45 pouces
9,2 pouces
19,98 pouces
Résolution graphique maximale 1920 x 1080 (60 Hz) sur entrée
Résolution graphique optimale 1920 x 1080 (60 Hz) sur entrée
Mode texte 720 x 400
Pas de masque 0,2475 mm 0,0097 pouces
Pixels par pouce (PPI) 102
Fréquence de rafraîchissement horizontale 24 à 83 kHz
Fréquence de rafraîchissement verticale 50 à 76 Hz
Températures ambiantes nécessaires
Température de fonctionnement
Température de stockage
Humidité relative :
Fonctionnement
Stockage
analogique
1920 × 1080 (60 Hz) sur entrée
numérique
analogique
1920 × 1080 (60 Hz) sur entrée
numérique
5 à 35 °C
-20 à 60 ºC
20 à 80 %
5 à 95 %
41 à 95 °F
-4 à 140 °F
Modèle ZR2240w 31
Tableau A-1 Spécifications du modèle ZR2240w (suite)
Source d'alimentation 100-240 V CA, 50/60 Hz
Altitude :
Fonctionnement
Stockage
0 à 5000 m
0 à 12 192 m
0 à 16 400 pieds
0 à 40 000 pieds
Consommation électrique (maximale)
Mode basse consommation
Terminal d’entrée Un connecteur VGA, câble inclus ; un
Modèle ZR2440w
Affichage
Type
Taille de l'image affichable 51,84 x 32,4 cm 20,41 x 12,76 pouces
Inclinaison -5 à 35°
Orientation latérale -45 à 45°
Poids max. (sans emballage) 8,5 kg 18,88 livres
Dimensions (base incluse)
Hauteur (position la plus haute)
Hauteur (position la plus basse)
Profondeur
Largeur
46 watts
0,3 watts
connecteur DVI, câble inclus ; Un
connecteur HDMI ; un connecteur
DisplayPort, câble inclus
Diagonale 61,13 cm
Écran LCD à matrice active
52,85 cm
42,85 cm
23,53 cm
56,24 cm
Diagonale 24,06 pouces
20,80 pouces
16,87 pouces
9,26 pouces
22,14 pouces
Résolution graphique maximale 1920 x 1200 (60 Hz)
Résolution graphique optimale 1920 x 1200 (60 Hz)
Mode texte 720 x 400
Pas de masque 0,2708 mm (l) x 0,2713 mm (h)
Pixels par pouce (PPI) 94
Fréquence de rafraîchissement horizontale 24 à 80 kHz
Fréquence de rafraîchissement verticale 24 à 60 Hz
Températures ambiantes nécessaires
Température de fonctionnement
Température de stockage
32 Annexe A Spécifications techniques
5 à 35 °C
-20 à 60 ºC
41 à 95 °F
-4 à 140 °F
Humidité relative :
Fonctionnement
Stockage
Source d'alimentation 100 à 240 V CA, 50/60 Hz
Altitude :
Fonctionnement
Stockage
20 à 80 %
5 à 95 %
0 à 5000 m
0 à 12 192 m
0 à 16 400 pieds
0 à 40 000 pieds
Consommation électrique (maximale)
Mode basse consommation
Terminal d’entrée Un connecteur DVI, câble inclus ; un
Modèle ZR2740w
Affichage
Type
Taille de l'image affichable 59,87 x 33,77 cm 23,57 x 13,29 pouces
Inclinaison -5 à 30º
Orientation latérale -45 à 45°
Poids max. (sans emballage) 10,3 kg 22,88 livres
Dimensions (base incluse)
Hauteur (position la plus haute)
Hauteur (position la plus basse)
Profondeur
Largeur
51 watt
0,5 watt
connecteur DisplayPort, câble inclus ;
un connecteur HDMI
Diagonale 68,74 cm
Écran LCD à matrice active
54,04 cm
44,04 cm
23,53 cm
64,6 cm
Diagonale 27 pouces
21,28 pouces
17,34 pouces
9,26 pouces
25,43 pouces
Résolution graphique maximale 2560 x 1440 (60 Hz)
Résolution graphique optimale 2560 x 1440 (60 Hz)
Pas de masque 0,2331 mm (l) x 0,2331 mm (h)
Pixels par pouce (PPI) 108
Fréquence de rafraîchissement horizontale 31,5 à 90 kHz
Fréquence de rafraîchissement verticale 60 Hz
Températures ambiantes nécessaires
Température de fonctionnement
Température de stockage
5 à 35 °C
-20 à 60 ºC
41 à 95 °F
-4 à 140 °F
Modèle ZR2740w 33
Humidité relative :
Fonctionnement
Stockage
Source d'alimentation 100-240 V CA, 50/60 Hz
Altitude :
Fonctionnement
Stockage
20 à 80 %
5 à 95 %
0 à 5000 m
0 à 12 192 m
0 à 16 400 pieds
0 à 40 000 pieds
Consommation électrique (maximale)
Mode basse consommation
Terminal d’entrée Un connecteur DVI, câble inclus ; un
120 watt
2 watt
connecteur DisplayPort, câble inclus
Résolutions graphiques prédéfinies
Les résolutions d'affichage répertoriées ci-dessous sont les modes les plus couramment utilisés. Ils
sont définis en tant que paramètres usine par défaut. Ce moniteur reconnaît automatiquement ces
modes préréglés et ils apparaîtront à la taille appropriée et bien centrés sur l'écran.
Modes de préréglage du modèle ZR2040w
Préréglé Résolution (pixels) Fréquence
horizontale (kHz)
1 640 x 480 31,469 59,94
2 720 x 400 31,469 70,087
3 800 x 600 37,879 60,317
4 1024 x 768 48,363 60,004
Fréquence de
rafraîchissement (Hz)
5 1280 x 720 45 59,94
6 1280 x 1024 63,981 60,02
7 1440 x 900 55,935 59,887
8 1600 x 900 60 60
Tableau A-2 Formats vidéo haute définition du ZR2040w
Préréglé Nom mode de
résolution
1 480p 720 x 480 31,469 60 27 480p
2 720p60 1280 x 720 45 60 74,25 720p - 60 Hz
3 576p 720 x 576 31,25 50 27 576p
4 720p50 1280 x 720 37,5 50 74,25 720p - 50 Hz
Format des
pixels
34 Annexe A Spécifications techniques
Fréqu. horiz.
(kHz)
Fréqu. vert.
(kHz)
Taux pixel (MHz) Affichage OSD
Modes de préréglage du modèle ZR2240w
Préréglé Format des pixels Fréquence
horizontale (kHz)
1 640 x 480 31,469 59,940
2 720 x 400 31,469 70,087
3 800 x 600 37,879 60,317
4 1024 x 768 48,363 60,004
5 1280 x 720 45,00 59,94
6 1280 x 960 60.0 60.0
7 1280 x 1024 63,981 60,020
8 1440 x 900 55,935 59,887
9 1600 x 900 60,0 60,0
10 1680 x 1050 65,290 59,954
11 1920 x 1080 67,5 60,00
Fréquence verticale
(Hz)
Tableau A-3 Formats vidéo haute définition du ZR2240w
Préréglé Nom mode de
résolution
Format des
pixels
Fréqu. horiz.
(kHz)
Fréqu. vert.
(kHz)
Taux pixel (MHz) Affichage OSD
1 480i 720 x 480 15,734 60 13,5 480i
2 480p 720 x 480 31,469 60 27 480p
3 720p60 1280 x 720 45 60 74,25 720p - 60 Hz
4 1080i60 1920 x 1080 33,75 60 74,25 1080i - 60 Hz
5 576i 720 x 576 15,625 50 13,5 576i
6 576p 720 x 576 31,25 50 27 576p
7 720p50 1280 x 720 37,5 50 74,25 720p - 50 Hz
8 1080i50 1920 x 1080 28,125 50 74,25 1080i - 50 Hz
9 1080p60 1920 x 1080 67,5 60 148,5 1080p - 60 Hz
10 1080p50 1920 x 1080 56,25 50 148,5 1080p - 50 Hz
Modes de préréglage du modèle ZR2440w
Préréglé Format des pixels Fréquence
horizontale (kHz)
1 640 x 480 31,469 59,940
2 720 x 400 31,469 70,087
Fréquence verticale
(Hz)
3 800 x 600 37,879 60,317
Résolutions graphiques prédéfinies 35
4 720 x 480 31,469 59,940
5 1024 x 768 48,363 60,004
6 1152 x 720 44,86 60.00
7 1280 x 720 45.00 59,94
8 1280 x 768 47,396 59,995
9 1280 x 800 49,702 59,810
10 1280 x 960 60,00 60.00
11 1280 x 1024 63,981 60,020
12 1366 x 768 47,712 59,790
13 1440 x 900 55,935 59,887
14 1440 x 900 55,469 59,901
15 1600 x 900 60,000 60,00
16 1600 x 1000 61,648 60,00
17 1600 x 1200 0.75,000 60,000
18 1680 x 1050 65,290 59,954
19 1920 x 1080 67,5 60,00
20 1920 x 1200 74,04 60,00
Tableau A-4 Formats vidéo haute définition du ZR2440w
PrérégléNom mode de
résolution
1a 480i60 4:3 720 x 480 15,734 60 13,5 6 480i - 60 Hz
1b 480i60 16:9 720 x 480 15,734 60 13,5 7 480i - 60 Hz
2a 480p60 4:3 720 x 480 31,469 60 27 2 480p - 60 Hz
2b 480p60 16:9 720 x 480 31,469 60 27 3 480p - 60 Hz
3 720p60 1280 x 720 45 60 74,25 720p - 60 Hz
4 1080i60 1920 x 1080 33,75 60 74,25 1080i - 60 Hz
5a 576i50 4.3 720 x 576 15,625 50 13,5 21 576i - 50 Hz
5b 576i50 16:9 720 x 576 15,625 50 13,5 22 576i - 50 Hz
6a 576p50 4:3 720 x 576 31,25 50 27 17 576p - 50 Hz
6b 576p50 16:9 720 x 576 31,25 50 27 18 576p - 50 Hz
Format
d'image
Format des
pixels
Fréqu.
horiz. (kHz)
Fréqu
ence
vert.
(Hz)
Taux pixel
(MHz)
CEA
VIC
Affichage OSD
7 720p50 1280 x 720 37,5 50 74,25 720p - 50 Hz
8 1080i50 1920 x 1080 28,125 50 74,25 1080i - 50 Hz
9 1080p60 1920 x 1080 67,5 60 148,5 1080p - 60 Hz
36 Annexe A Spécifications techniques
Tableau A-4 Formats vidéo haute définition du ZR2440w (suite)
10 1080p50 1920 x 1080 56,25 50 148,5 1080p - 50 Hz
11 1080p23,976 1920 x 1080 27,0 24 74,250 32 1080p - 24 Hz
12 1080p24 1920 x 1080 27,0 24 74,250 32 1080p -24 Hz
13 1080p25 1920 x 1080 28,125 25 74,250 33 1080p - 25 Hz
14 1080p29,97 1920 x 1080 33,750 30 74,250 34 1080p - 30 Hz
Modes de préréglage du modèle ZR2740w
Préréglé Format des pixels Fréquence
horizontale (kHz)
1 640 x 480 31,468 59,9
2 1280 x 720 44,771 59,8
3 2560 x 1400 88,786 59,9
Fréquence verticale
(Hz)
Résolutions graphiques prédéfinies 37
Fonction d'économie d'énergie
En plus du mode de fonctionnement normal, votre moniteur est doté d'un mode basse consommation
ou "veille" qui consomme moins de 5 watts et dont il se réveille à chaque entrée de signal. Le
moniteur se mettra automatiquement en veille lorsqu'il ne recevra plus d'entrée. Le réglage d'une
minuterie pour votre ordinateur est donc une manière de régler une minuterie pour votre moniteur.
Certains modèles ont également leurs propres minuteries. Le voyant lumineux situé sur le panneau
avant indique l'état de fonctionnement du moniteur : bleu indique un fonctionnement normal, orange
un mode de veille et orange clignotant un mode de veille pris en charge par une minuterie.
REMARQUE : Si votre moniteur possède un interrupteur principal (situé à l'arrière du moniteur), le
fait de placer l'interrupteur en position « Arrêt » fera basculer le moniteur en mode basse
consommation lorsqu'il n'est pas utilisé.
38 Annexe A Spécifications techniques
Loading...
