Guide d’installation

Serveur d’impression sans fil HP wp110

Guide d’installation

Serveur d’impression sans fil HP wp110

table des matières

présentation du serveur d’impression sans fil HP wp110. . . . . . . . . . . . . . . . 2

contenu du carton d’origine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

éléments nécessaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

les informations sur la clientèle dans le guide de configuration . . . . . . . . . . . 2

présentation de ce guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

connexion du serveur d’impression. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

configuration du serveur d’impression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Macintosh . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

signification des voyants du serveur d’impression . . . . . . . . . . . . . . . . . . . . 8

réinitialisation de la carte PCMCIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

impression d’une page de configuration du serveur d’impression . . . . . . . . . 9

réinitialisation du serveur d’impression aux paramètres par défaut d’usine . . 10

français

contact du service clientèle hp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

service clientèle électronique hp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

service clientèle téléphonique hp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

annexe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

1

présentation du serveur d’impression
sans fil HP wp110

contenu du carton d’origine

Merci d’avoir acheté un serveur d’impression sans fil HP. Le carton du serveur
d’impression contient les éléments suivants :

• Serveur d’impression sans fil
HP wp110

• Module d’alimentation électrique
CA/CC avec câble

français

• Guide d’installation du serveur

d’impression sans fil HP wp110

• Cédérom du serveur d’impression
sans fil HP wp110

Le cédérom contient le logiciel
d’installation sous Windows et les
utilitaires de configuration sous
Macintosh, ainsi que le Guide

d’installation et le Guide de
configuration du serveur d’impression.

Si l'un de ces composants est manquant,
veuillez contacter votre distributeur HP
ou le Service Clientèle HP (voir la page

pour obtenir de plus amples

11
informations).

éléments nécessaires

• un ordinateur équipé d’une carte
d’interface réseau conforme à
la norme 802.11b WLAN

• un câble d’imprimante conforme à la
norme IEEE 1284

• un point d’accès (mode
d’infrastructure uniquement)

2

les informations sur la
clientèle dans le guide
de configuration

Reportez-vous au Guide de
configuration sur le cédérom pour :

• des procédures avancées de
configuration

• la fiche technique du produit

• la déclaration de conformité

• la protection de l'environnement

• la garantie

•les concepts WLAN

présentation de ce guide

Ce guide est destiné aux utilisateurs et
administrateurs de réseau disposant de bonnes
connaisssances sur :

• la technologie de réseau local sans fil

• la technologie de serveur d’impression

• les systèmes d’exploitation utilisés par les
ordinateurs configurés pour utiliser le serveur
d’impression

terminologie

Le serveur d’impression sans fil HP wp110 est
appelé serveur d’impression dans ce guide.

Ce guide utilise le mode ad hoc et le mode
d’infrastructure pour indiquer les modes de
fonctionnement sous Windows. Les termes
ordinateur-à-ordinateur et Réseau AirPort
indiquent les modes de fonctionnement sous
un Macintosh.

D’autres termes peuvent être associés au mode
ad hoc comme par exemple peer-to-peer ou

independent basic service set (IBSS).
Networking, enterprise ou topologie en étoile

sont quelquefois utilisés pour les modes
d’infrastructure.

est l’acronyme de réseau local sans fil

WLAN

(wireless local area network).

marques déposées

Mac, Macintosh et Mac OS, AirPort et
AppleTalk sont des marques commerciales
d’Apple Computer, Inc., déposées aux
États-Unis et dans d’autres pays.

Microsoft, MS-DOS et Windows sont des
marques déposées de Microsoft Corporation.

Première édition, octobre 2001
© Copyright 2001 Hewlett-Packard Company

avis

Les informations contenues dans ce document
sont susceptibles de changer sans préavis.

Hewlett-Packard n’offre aucune garantie
concernant ce document. Ceci s’applique aux
garanties implicites d’adéquation à la vente et
à une application particulière sans se limiter
à celles-ci.

Hewlett-Packard ne pourra être tenu
responsable des erreurs contenues dans ce
document, ni des dommages fortuits ou
consécutifs ayant trait à la fourniture, la qualité
ou l’usage de ce dernier.

Toute reproduction, photocopie ou traduction
dans une autre langue des informations
contenues dans ce document est strictement
interdite sans le consentement écrit de
Hewlett-Packard Company.

numéro de publication

J6062-90005

produit

Ce manuel est conçu pour le

sans fil HP wp110

, référence J6062A.

serveur d’impression

conformité de sécurité

Le

serveur d’impression sans fil HP wp110

conforme à la norme EN60950 :
EN60950 1992 +A1,A2,A3,A4,A11

est

français

3

connexion du serveur d’impression

Avant de commencer, vérifiez si vous avez un câble d’imprimante parallèle conforme à la
norme IEEE 1284 pour connecter le serveur d’impression à l’imprimante.

1 connexion du câble parallèle

1. Mettez l'imprimante hors tension.

2. Connectez le câble d’imprimante

correct

parallèle
IEEE 1284 à l’imprimante et au
serveur d’impression.

3. Allumez l’imprimante.

français

conforme à la norme

2 branchement du câble

d'alimentation électrique

1. Branchez la petite fiche du câble

d'alimentation électrique dans le
serveur d’impression.

2. Branchez la fiche classique du câble
d'alimentation électrique dans une
prise électrique.

Remarque

pas équipé d’un commutateur électrique. Il
s’allume automatiquement lorsque le câble
d’alimentation électrique est connecté à
une prise électrique.

4

le serveur d’impression n’est

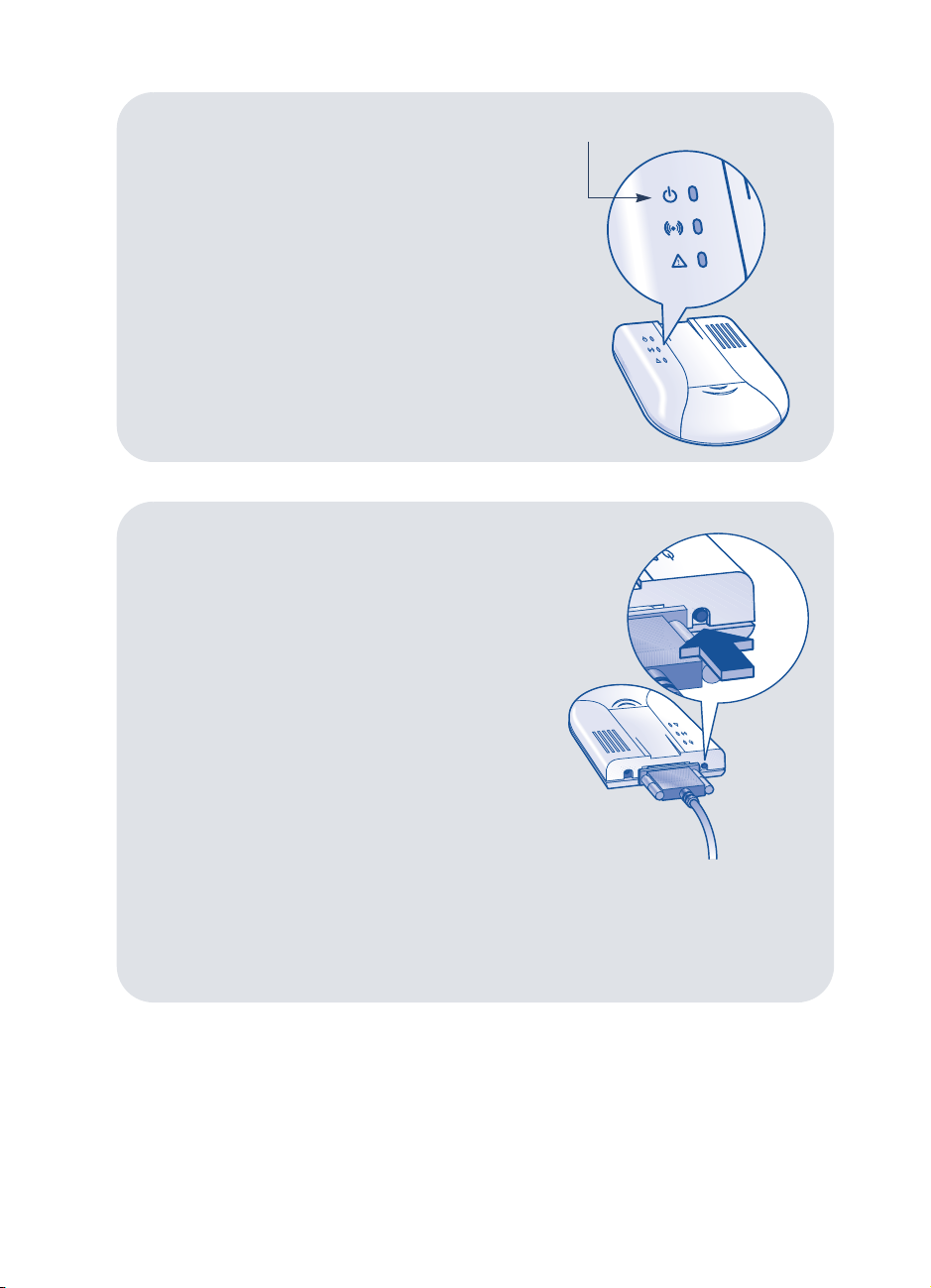

3 surveillance des voyants

1. Patientez jusqu’à ce que le serveur

d’impression termine la séquence de
démarrage et que le voyant
d’alimentation reste le seul voyant
allumé.

2. Patientez au moins 10 secondes pour
permettre au serveur d’impression de
recevoir les informations de l’imprimante.

4 impression d’une page

de configuration

1. Appuyez sur la touche Test à l’arrière du

serveur d’impression et maintenez-la
enfoncée jusqu’à ce que les voyants
d’alimentation et d’état clignotent. Une
page de configuration du serveur
d’impression s’imprime.

2. Conservez cette page en guise de
référence. Elle sera nécessaire pour
configurer le serveur d’impression.

Remarque

configuration du serveur d’impression vérifie
la communication entre le serveur
d’impression et l’imprimante. Elle fournit
aussi des informations importantes sur le
serveur d’impression, ses paramètres et son
état actuel (voir page 12 pour obtenir de plus
amples informations).

l’impression d’une page de

voyant d’alimentation

français

5

configuration du serveur d’impression

Cette section présente les étapes de base nécessaires pour configurer le serveur
d’impression. Pour obtenir de plus amples informations, reportez-vous au Guide de

sur le cédérom.

configuration

Avant de commencer, vérifiez si :

• le système d’exploitation de l’ordinateur est pris en charge. Le serveur d’impression
est compatible avec :

– Windows 98, NT 4.0, Me et 2000
– Macintosh 8.6, 9.x et OS X

• le serveur d’impression est correctement connecté et une page de configuration du
serveur d’impression a été imprimée et conservée comme guide de référence.
Reportez-vous à la page 5 pour obtenir de plus amples d’informations.

• la carte d’interface réseau WLAN est installée et fonctionne correctement dans
chaque ordinateur utilisant le serveur d’impression.

•le pilote HP Network ou Corporate User (appelé aussi le pilote Ajout d’imprimante)

français

doit être installé pour l’imprimante sur chaque ordinateur utilisant le serveur
d’impression. Les pilotes d’imprimante sont disponibles sur le site www.hp.com/
support/printers. Vous pouvez aussi installer le pilote du cédérom de l’imprimante.

• le point d’accès WLAN fonctionne correctement (en mode d’infrastructure
uniquement).

La procédure de configuration du serveur d’impression est différente suivant le système
d’exploitation utilisé (Windows ou Macintosh). Suivez la procédure de configuration
adéquate.

Windows

En cas de configuration de plusieurs
serveurs d’impression, n’oubliez pas
qu’un seul serveur d’impression peut être
configuré à la fois.

1. Assurez-vous que l’ordinateur est en
mode ad hoc. Réglez ensuite les

paramètres suivants sur l’ordinateur :

– SSID (indicateur de service) : hp
Remarque

saisie de « HP » au lieu de « hp » cause
un échec de communication.

– WEP : Disable (Désactivé)

6

Le SSID respecte la casse. La

2. Depuis l’invite de DOS, tapez une
commande route ADD pour établir la
communication de l’ordinateur au
serveur d’impression. L'adresse IP par
défaut du serveur d'impression est

192.0.0.192 ; celles du sous-réseau
et de la passerelle sont respectivement

255.255.255.0 et 255.255.255.255.

entrez

Remarque

l’adresse IP de l’ordinateur. Tapez la
commande route ADD pour établir la
communication. Par exemple, pour un
ordinateur ayant l’adresse IP

192.124.11.11, entrez route ADD

192.0.0.192 192.124.11.11

est désactivé sur l’ordinateur, patientez
pendant deux minutes pour qu’une
adresse IP lui soit attribuée.

ipconfig

pour vérifier

. Si DHCP

3. Entrez 192.0.0.192 comme URL dans le
navigateur pour ouvrir le Embedded
Web Server du serveur d’impression.

Remarque

a un en cours d’utilisation sur l’ordinateur.

4. Dans le Embedded Web Server,
sélectionnez l’option Wireless Settings
dans le menu Configuration. Effectuez
ensuite les étapes suivantes :

a. Configurez le serveur d’impression

b. Configurez le SSID du serveur

c. Si la sécurité WEP est en cours

5. Si le paramétrage nécessite une

configuration TCP/IP spéciale (en
raison des exigences DHCP ou des
restrictions de la Liste d’accès par
exemple), ouvrez la page Configuration
de TCP/IP et entrez les paramètres.

6. Effectuez les modifications et
réinitialisez le serveur d'impression afin
que ces changements prennent effet, en
suivant soit les écrans de dialogue dans
le Embedded Web Server, soit en
sélectionnant Reset (réinitialiser) dans le
menu.

7. Le cas échéant, reconfigurez
l’ordinateur pour qu’il corresponde au
mode du serveur d’impression.

8. Sur chaque ordinateur utilisant le
serveur d’impression, insérez le
cédérom du serveur d’impression - et
sélectionnez Installer dans le menu
CD-ROM. Suivez les instructions
affichées à l’écran.

désactivez le web proxy s’il y en

au mode voulu (ad hoc ou
infrastructure).

d’impression pour qu’il corresponde
au SSID de WLAN.

d’utilisation, activez WEP Request et
entrez la clé WEP
appropriée comme indiqué par
l’administrateur du réseau.

Macintosh

1. Assurez-vous que l’ordinateur est

configuré pour les communications
ordinateur-à-ordinateur. Ouvrez ensuite
le menu AirPort, puis sélectionnez le
réseau ordinateur-à-ordinateur hp.

2. Assurez-vous que AppleTalk est
configuré pour utiliser AirPort.

3. Insérez le cédérom du serveur
d’impression. Dans le menu, ouvrez
l’utilitaire hp wp110 correct pour le
système d’exploitation.

4. Utilisez l’utilitaire pour :
– configurer le serveur d’impression au

mode voulu (réseau ordinateur-à-

ordinateur ou AirPort).

– faire en sorte que le SSID du serveur

d’impression corresponde au SSID de
WLAN.

– le cas échéant, activer la WEP

Request et entrer le mot de passe

Network Equivalent Password correct
pour activer la fonction WEP.

– OS X seulement : changez l'adresse IP

du serveur d'impression pour la faire
correspondre au sous-réseau du
Macintosh qui configure le serveur
d'impression.

5. Lorsque les paramètres Sans fil
changent, le message Redémarrer le
serveur d’impression s’affiche à l’écran.

– Pour changer TCP/IP, AppleTalk ou

d’autres paramètres, cliquez sur
Annuler puis apportez vos
modifications avant la réinitialisation
du serveur d’impression.

– Si vous ne changez aucun autre

paramètre, cliquez sur OK.

– OS X uniquement Etablissez les

paramètres TCP/IP.

6. Le cas échéant, reconfigurez
l’ordinateur pour qu’il corresponde au
mode du serveur d’impression.

7. Démarrez le Sélecteur pour sélectionner
l’imprimante.

français

7

dépannage

Cette section présente des solutions en cas de problèmes liés au serveur d’impression.

signification des voyants du serveur d’impression

Les trois voyants du serveur d’impression donnent des indications visuelles sur son état.

voyant
d’alimentation

voyant d'état

voyant d’erreur

français

si le voyant
d’alimentation
est...

allumé clignotant éteint traite les données pour l’imprimante
allumé allumé allumé est en cours d’initialisation
clignotent simultanément éteint imprime une page de configuration du

clignotent simultanément restaure les réglages par défaut
allumé éteint clignotant détecte une erreur liée à la carte

éteint éteint allumé a détecté une erreur. Vous devez

8

si le voyant
d’état est...

si le voyant
d’erreur est...

alors le serveur d’impression...

serveur d’impression

PCMCIA de type II interne. Reportez­vous à « réinitialisation de la carte
PCMCIA » de la page 9.

réamorcer l’alimentation électrique.
Débranchez le câble d’alimentation
électrique du serveur d’impression puis
reconnectez-le. Si le problème persiste,
contactez le Service Clientèle HP (voir
la page 11).

réinitialisation de la carte

impression d’une page de

PCMCIA

Le serveur d’impression est équipé d’une
carte PCMCIA de type II. Pour
réinitialiser la carte :

1. Débranchez le câble d’alimentation
électrique du serveur d’impression.

2. Retirez le capot avant du serveur
d’impression.

3. Vérifiez si la carte PCMCIA est
enfoncée à fond dans le connecteur.

4. Branchez le câble d’alimentation
dans le serveur d’impression.

5. Examinez les voyants et vérifiez si le
cycle d’initialisation est normal :

a. Les trois voyants s’allument.
b. Les trois voyants s’éteignent.
c. Le voyant d'alimentation s'allume.

6. Remettez le capot avant en place.

7. Une fois le cycle d’initialisation

terminé, imprimez une page de
configuration du serveur d’impression.

configuration du serveur
d’impression

L’impression de la page de
configuration du serveur d’impression
vérifie si la communication est
correctement établie entre le serveur
d’impression et l’imprimante (voir la
page 4 pour des instructions
d’impression). Si la page de
configuration du serveur d’impression
ne s’imprime pas :

1. Vérifiez les conditions suivantes :
– les câbles d’alimentation électrique

et parallèle sont enfoncés à fond

– l’imprimante est sous tension
– la carte PCMCIA est correctement

installée

2. Imprimez une page de configuration
du serveur d’impression.

3. Si la page de configuration du
serveur d’impression ne s’imprime
pas, reportez-vous à « contact du
service clientèle hp » à la page 11.

français

9

réinitialisation du serveur d’impression aux paramètres par défaut d’usine

En cas de problème lors de la
configuration du serveur d’impression,
vous souhaiterez peut-être utiliser les
paramètres par défaut de sortie d’usine.
Les paramètres par défaut du serveur
d’impression sont :

• Mode de connexion : ad hoc/

ordinateur-à-ordinateur

• Canal : 10

•SSID : hp

•WEP : Disable (Désactivé)

•Imprimante : nom du serveur.nom de

français

l’imprimante

Pour restaurer les paramètres par défaut
du serveur d’impression :

1. Débranchez le câble d’alimentation
électrique du serveur d’impression.

3. Tout en appuyant sur la touche Test,
branchez le câble d’alimentation
électrique dans le serveur
d’impression.

4. Continuez à appuyez sur la touche
Test jusqu’à ce que commence

l’impression de la page de
configuration du serveur d’impression.

5. Relâchez la touche Test.
Le serveur d’impression restaure les

paramètres par défaut affichés sur la
page de configuration du serveur
d’impression.

Remarque

parallèle de l’imprimante.

2. Appuyez sur la touche Test à l’arrière
du serveur d’impression et maintenez­la enfoncée.

10

ne débranchez pas le câble

contact du service clientèle hp

Le Service Clientèle HP fournit des conseils d’expert sur l’utilisation du serveur
d’impression ou la résolution des problèmes. Il y a plusieurs méthodes d’obtenir de
l’aide — ce que vous cherchez et au moment souhaité !

service clientèle électronique hp

service clientèle hp sur Internet

Visitez le site HP www.hp.com/support/
net_printing, vous aurez immédiatement

accès à l’assistance du serveur
d’impression, 24 heures sur 24, 7 jours
sur 7.

conférences d’assistance des
utilisateurs hp

Connectez-vous et trouvez des conférences
d’utilisateurs très utiles — une source
regorgeant d’idées et de suggestions sur
l’utilisation du serveur d’impression.
Visitez le site www.hp.com/go/forums et
s

électionnez la conférence sur les serveurs

d’impression.

service clientèle téléphonique hp

Ce service est gratuit durant la période
d’assistance téléphonique du serveur
d’impression. Des techniciens hautement
qualifiés du Service Clientèle HP sont à
votre disposition.

Pour connaître les numéros de téléphone
du Service Clientèle HP, visitez
www.hp.com/support/support_assistance
et sélectionnez « call hp ». Aux
États-Unis, ce numéro pour les produits
sans fil HP est : [phone].

pour cette
région…

Allemagne + 49 (0)180 52 58 143

Canada [phone] ou

Espagne + 34 902 321 123
France + 33 (0)1 43 62 34 34
Italie + 39 02 264 10350
Royaume-Uni + 44 (0)207 512 52 02
USA [phone]

composez ce numéro de
téléphone...

(0,12 DM/30 s ou
0,06 euro/s)

[phone]

français

Remarque

téléphonique sont à la charge de
l’appelant. Ces coûts varient. Contactez
votre service téléphonique pour connaître
les coûts en vigueur.

les coûts de la communication

11

annexe

Une page de configuration du serveur d’impression fournit des informations
importantes sur le serveur d’impression (voir la page 5 pour des instructions sur
l’impression). Un exemple des paramètres par défaut du serveur d’impression est
présenté ci-dessous.

*********************** Print Server Configuration ***********************

Mac Address : 00C06F0396D3
FLASH-ROM Version : 0035

Build Date : 2001-07-16

BOOT-ROM Version : 0090

Build Date : 2001-05-17

1. TCP/IP settings
IP Address : 192.168.2.200
Subnet mask : 255.255.248.0
Default Gateway : 192.168.2.1
RARP : Disable
BOOTP : Disable
DHCP : Disable
ARP + PING : Enable

2. AppleTalk Settings
Status : Enable
Printer : npi0396D3.LaserJet 1220
Zone : (default zone)

français

3. SNMP settings
Set Community Name : (set)

4. Wireless settings

Connection Mode : Infrastructure
WEP Request : 40Bit Enable(Shared Key)
SSID : iIPS-TM
Fragmentation Thresh. : 2346

RTS Threshold : 0
Tx Rate : Auto

Country Code : 2

5. Current Status

Connection Status : Connected(Infrastructure)

Link Status : Good

Current Channel : 3
Parallel Port Mode : ECP Mode
Printer Manufacturer : Hewlett-Packard
Printer Model : HP LaserJet 1220

6. Network Statistics

Unicast Packets Rcvd. : 3
Total Packets Rcvd. : 92
Packets Transmitted : 29

****************************************************************************
END OF PRINTOUT

La page de configuration du serveur d’impression liste les informations suivantes sur le
serveur d’impression :

Mac Address — le numéro matériel
unique du serveur d’impression, l’adresse
MAC (Contrôle d’accès du support)

FLASH-ROM — la version et la date du
microprogramme

BOOT-ROM — la version du code
d’amorçage du périphérique

TCP/IP — l’adresse IP et les paramètres
associés

AppleTalk Settings — une liste des
paramètres AppleTalk actuels

12

SNMP — indique si les noms de

communauté SNMP (mots de passe) ont
été « définis »

Wireless Settings — les paramètres
WLAN en conformité à la norme IEEE

802.11b
Current Status — les informations sur

l’imprimante reliée et la connectivité. Link
Status indique l’état de la dernière trame
reçue

Network Statistics — les statistiques sur le
trafic du réseau
