Manual do Utilizador
Monitor LCD vs15 da HP
Monitor LCD vs17 da HP
Monitor LCD vs19 da HP
Monitor LCD f1705 da HP
Monitor LCD f1905 da HP
As únicas garantias para os produtos e serviços da HP são definidas
nas declarações de garantia expressas que acompanham os
referidos produtos e serviços. Neste documento, nenhuma
declaração deverá ser interpretada como constituindo uma garantia
adicional. A HP não se responsabiliza por erros técnicos ou
editoriais ou omissões no conteúdo do presente documento.
A HP não assume qualquer responsabilidade pela utilização ou
fiabilidade do respectivo software em equipamento que não é
fornecido pela HP.
Este documento contém informações de propriedade protegidas
pelas leis de direitos de autor. Nenhuma parte deste documento
pode ser fotocopiada, reproduzida ou traduzida para qualquer outra
língua sem o consentimento prévio, por escrito, da HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
USA
Copyright © 2004–2005 Hewlett-Packard Development Company, L.P.
Microsoft e Windows são marcas registadas da Microsoft
Corporation nos Estados Unidos. Adobe e Acrobat são marcas
comerciais da Adobe Systems Incorporated.
Energy Star e o logótipo da Energy Star são marcas comerciais
registadas nos Estados Unidos, propriedade da United States
Environmental Protection Agency.
Bluetooth é uma marca comercial propriedade do respectivo
proprietário e utilizada pela Hewlett-Packard Company sob licença.
A HP suporta a utilização legal de tecnologia e não aprova nem
incentiva a utilização dos seus produtos para fins não permitidos
pelas leis de direitos de autor.
As informações constantes deste documento estão sujeitas a
alterações sem aviso prévio.
AVIS O: O texto identificado desta forma indica que a não
Å
observância das instruções poderá resultar em ferimentos pessoais
ou morte.
CUIDADO: O texto identificado desta forma indica que a não
Ä
observância das indicações do aviso poderá resultar em danos no
equipamento ou na perda de informações.
O texto identificado desta forma indica que existem informações
✎
adicionais.
Índice
1 Características do produto
Monitor LCD da HP . . . . . . . . . . . . . . . . . . . . . . 1–1
2 Instruções de manutenção e segurança
Informações importantes sobre segurança . . . . . . . 2–1
Precauções de segurança. . . . . . . . . . . . . . . . 2–2
Instruções de manutenção . . . . . . . . . . . . . . . . . . 2–3
Limpeza do monitor . . . . . . . . . . . . . . . . . . . . . . 2–4
Transporte do monitor. . . . . . . . . . . . . . . . . . . . . 2–5
Remover a base do monitor vs . . . . . . . . . . . . 2–5
Preparar o monitor f para transporte . . . . . . . . 2–6
3 Instalar o monitor
Antes de iniciar . . . . . . . . . . . . . . . . . . . . . . . . . 3–1
Instalar o monitor . . . . . . . . . . . . . . . . . . . . . . . . 3–2
Colocar o monitor vs numa secretária . . . . . . . 3–3
Montar o monitor vs na parede. . . . . . . . . . . . 3–4
Colocar o monitor f numa secretária . . . . . . . . 3–7
Montar o monitor f na parede . . . . . . . . . . . 3–10
Montar os altifalantes satélites
do monitor f . . . . . . . . . . . . . . . . . . . . . . . . 3–13
Ligar o monitor. . . . . . . . . . . . . . . . . . . . . . . . . 3–14
Ligar o cabo de entrada
de vídeo do monitor . . . . . . . . . . . . . . . . . . 3–14
Ligar o cabo de áudio. . . . . . . . . . . . . . . . . 3–18
Ligar o cabo de alimentação . . . . . . . . . . . . 3–20
Manual do Utilizador v
Índice
4 Utilizar o monitor
Utilitários e software do CD. . . . . . . . . . . . . . . . . 4–1
O ficheiro de informação. . . . . . . . . . . . . . . . 4–2
O Ficheiro Image Color Matching
(correspondência de cores da imagem) . . . . . . 4–2
Instalar ficheiros INF e ICM . . . . . . . . . . . . . . 4–3
Instalar ficheiros a partir do CD. . . . . . . . . 4–3
Transferir ficheiros da
World Wide Web . . . . . . . . . . . . . . . . . . 4–4
Utilizar a função de regulação automática. . . . 4–4
Componentes do painel frontal . . . . . . . . . . . . . . 4–6
Utilizar a visualização no ecrã. . . . . . . . . . . . . . 4–10
Regular as definições do monitor . . . . . . . . . 4–11
Menu Principal . . . . . . . . . . . . . . . . . . . 4–11
Menu Avançadas do OSD . . . . . . . . . . . 4–13
Seleccionar os conectores
de entrada de vídeo . . . . . . . . . . . . . . . . . . . . . 4–17
Identificar condições do monitor. . . . . . . . . . . . . 4–18
Regular qualidade do ecrã . . . . . . . . . . . . . . . . 4–19
Optimizar vídeo analógico . . . . . . . . . . . . . 4–19
Entrar nos modos de utilizador . . . . . . . . . . . 4–20
Funcionalidade de poupança de energia . . . . . . 4–21
A Resolução de problemas
Resolver problemas comuns. . . . . . . . . . . . . . . . . A–1
Utilizar a World Wide Web . . . . . . . . . . . . . . . . A–3
Instruções para chamar a assistência técnica. . . . . A–3
Localizar a etiqueta de classificações . . . . . . . A–3
vi Manual do Utilizador
B Especificações Técnicas
Monitor LCD vs da HPs . . . . . . . . . . . . . . . . . . . . B–1
Monitor LCD f da HPs . . . . . . . . . . . . . . . . . . . . . B–4
Modos de vídeo predefinidos . . . . . . . . . . . . . . . B–6
Qualidade do monitor LCD e política de pixels . . . B–8
Requisitos do cabo de alimentação . . . . . . . . . . . B–9
C Avisos da entidade reguladora
Aviso da Federal Communications Commission
(Comissão de comunicações
federais norte-americana) . . . . . . . . . . . . . . . . . . C–1
Modificações . . . . . . . . . . . . . . . . . . . . . . . . C–2
Cabos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2
Declaração de conformidade
para produtos marcados com o
logótipo FCC, somente nos Estados Unidos . . . . . . C–3
Eliminação de materiais . . . . . . . . . . . . . . . . . . . C–4
Aviso para o Canadá . . . . . . . . . . . . . . . . . . . . . C–4
Avis Canadien. . . . . . . . . . . . . . . . . . . . . . . . . . C–4
Aviso Regulador da União Europeia. . . . . . . . . . . C–5
Eliminação de resíduos domésticos de equipamento
eléctrico e electrónico na União Europeia . . . . . . . C–6
Aviso para o Japão . . . . . . . . . . . . . . . . . . . . . . C–7
Aviso para o Cabo de Alimentação no Japão . . . . C–7
Aviso para a Coreia. . . . . . . . . . . . . . . . . . . . . . C–7
Conformidade com o programa EPA Energy Star. . C–8
Programa de reciclagem da HP . . . . . . . . . . . . . . C–9
Índice
Manual do Utilizador vii
Índice
viii Manual do Utilizador
Características do produto
Monitor LCD da HP
O monitor LCD da HP (visor de cristais líquidos) tem uma matriz
activa, o ecrã Thin-Film Transistor (TFT – transístor de película fina).
Este manual refere-se a cinco modelos:
❏ Monitor LCD vs15 da HP, um ecrã de 15 polegadas (38,1 cm)
❏ Monitor LCD vs17 da HP, um ecrã de 17 polegadas (43,2 cm)
❏ Monitor LCD vs19 da HP, um ecrã de 19 polegadas (48,3 cm)
❏ Monitor LCD f1705 da HP, um ecrã de 17 polegadas (43,2 cm)
❏ Monitor LCD f1905 da HP, um ecrã de 19 polegadas (48,3 cm)
1
O monitor vs com altifalantes internos e o monitor f
(monitor f – altifalantes satélites ocultos)
Manual do Utilizador 1–1
Características do produto
Características do monitor de ecrã de plasma:
■ Ampla área de visualização na diagonal
■ Resolução instalada de fábrica de 1280 × 1024 e suporte de
ecrã inteiro para baixas resoluções (monitor LCD vs15 da HP:
1024 x 768)
■ Entradas de vídeo suportadas:
❏ Sinal analógico VGA
❏ Sinal digital DVI-D (apenas nos modelos seleccionados do
monitor f)
■ Cabo VGA
■ O tempo de resposta rápida permite uma melhor experiência
para jogos e gráficos
■ Fácil visualização, quer esteja sentado ou de pé ou mesmo
quando se move de um lado para o outro do monitor

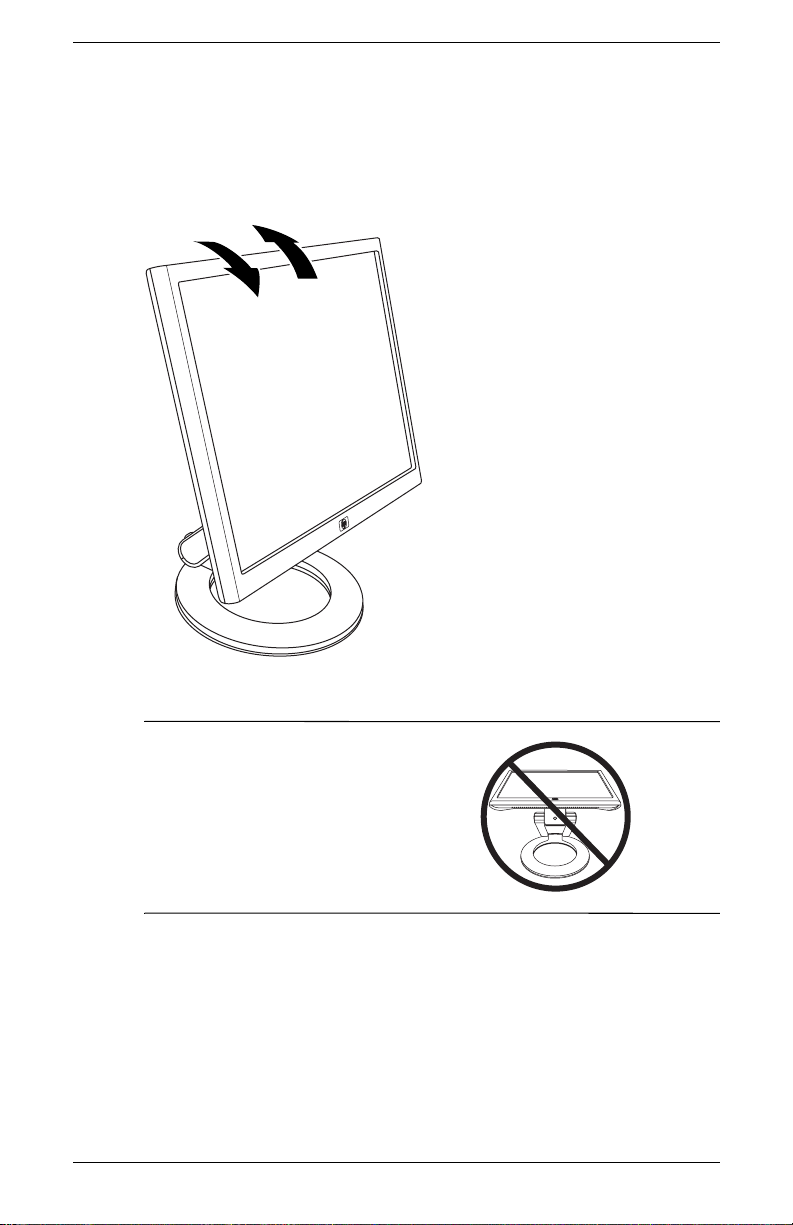

■ Capacidades de ajuste de inclinação (o monitor f também
inclui regulação da altura)
■ Suporte amovível e orifícios que permitem soluções de
montagem flexíveis, em conformidade com a norma VESA
(Video Electronics Standards Association – associação de
normas de equipamentos electrónicos de vídeo), incluindo
montagem na parede.
■ Ranhura de bloqueio de segurança para um cabo de
segurança de bloqueio Kensington (cabo de segurança
vendido à parte)
■ Capacidade Plug and Play, caso seja suportada pelo sistema
informático
■ Ajustes do OSD (On-screen display – visualização no ecrã)
que permitem uma fácil configuração e optimização do ecrã
(os idiomas disponíveis incluem inglês, chinês simplificado,
francês, alemão, italiano, espanhol ou holandês)
1–2 Manual do Utilizador
Características do produto
■ Ligações de suporte de áudio:
❏ monitores vs: altifalantes estéreo integrados com um
conector de saída de linha do computador e um conector
para auscultadores no monitor
❏ monitores f: altifalantes satélites estéreo com conectores
para linha de saída do computador, um subwoofer HP e
auscultadores
■ Fonte de alimentação integrada
■ Funcionalidade de poupança de energia para reduzir o
consumo de energia
■ Em conformidade com as seguintes especificações
normativas:
❏ EPA Energy Star
❏ Directivas comunitárias da União Europeia
❏ Norma Sueca MPR II 1990
❏ Requisitos ambientais da TCO
■ CD com:
❏ Ficheiro de informação (INF)
❏ Ficheiro Image Color Matching (ICM – correspondência
de cores da imagem)
❏ Software padrão de regulação automática
❏ Informações de segurança
❏ Requisitos ambientais da TCO
❏ O Manual do utilizador
❏ Adobe
Manual do Utilizador 1–3
®
Acrobat® Reader
Características do produto
1–4 Manual do Utilizador
Instruções de manutenção e
segurança
Informações importantes sobre segurança
O cabo de alimentação foi concebido para ser utilizado com o
seu monitor. Se utilizar outro cabo, use apenas uma fonte de
alimentação e uma ligação que seja compatível com este monitor.
AVIS O: Para reduzir o risco de choques eléctricos ou danos no
Å
equipamento, não desligar a ligação à terra do cabo de
alimentação. A ficha com ligação à terra é um importante
dispositivo de segurança. Ligar o equipamento a uma tomada de
ligação à terra.
AVIS O: Para sua segurança, verificar se a tomada de ligação à
Å
terra, à qual está ligado o cabo de alimentação, é de fácil acesso e
se está o mais próximo possível do equipamento. Para desligar o
equipamento, desligar o cabo de alimentação da tomada
agarrando na ficha com firmeza. Nunca puxar pelo fio.
2
Manual do Utilizador 2–1
Instruções de manutenção e segurança
CUIDADO: Para proteger o monitor, assim como o computador,
Ä
ligar todos os cabos de alimentação do computador e seus
dispositivos periféricos (como um monitor, impressora ou scanner) a
um dispositivo contra picos de corrente, tais como uma extensão
com uma protecção contra picos de corrente ou uma UPS (fonte de
alimentação ininterrupta).
Nem todas as extensões estão protegidas contra picos de corrente;
as extensões têm de estar devidamente identificadas como tendo
esta característica. Utilizar uma extensão que tenha uma política de
substituição de componentes, para que se possa substituir o
equipamento no caso de falhar a protecção contra picos.
Precauções de segurança
■ Utilizar apenas uma fonte de alimentação e uma ligação
compatíveis com este monitor, conforme indicado na
etiqueta/placa de identificação do monitor.
■ Certificar se a potência de amperagem total dos produtos
ligados à tomada não excede a classificação de corrente da
tomada eléctrica e que a potência de amperagem total dos
produtos ligados ao cabo não excede a potência do cabo.
Verificar a etiqueta com as características de alimentação
para determinar a potência de amperagem (Amps ou A) de
cada dispositivo.
■ Instalar o monitor perto de uma tomada de fácil acesso.
Desligar o monitor, agarrando a ficha de modo firme e
puxando-a da tomada. Nunca desligar o monitor puxando
o cabo.
■ Não colocar objectos em cima do cabo de alimentação. Não
pisar o cabo.
2–2 Manual do Utilizador
Instruções de manutenção e segurança
Instruções de manutenção
Para melhorar o desempenho e prolongar a vida do monitor:
■ Não abrir a caixa do monitor nem tentar reparar o produto.
Se o monitor não estiver a funcionar correctamente, se o
deixar em cair ou ficar danificado, contactar o seu
fornecedor, revendedor ou fornecedor de assistência da HP.
■ Ajustar apenas os controlos descritos nas instruções de
utilização.
■ Desligar o monitor quando não estiver a ser utilizado. Pode
aumentar consideravelmente a duração do monitor, utilizando
um programa de protecção do ecrã e desligando-o quando
não estiver a ser utilizado.
■ Colocar o monitor num local bem ventilado, afastado da luz,
calor ou humidade excessivos.
■ As ranhuras e aberturas da caixa destinam-se a ventilação.
Estas aberturas não devem ser bloqueadas ou tapadas.
Nunca introduzir objectos de nenhum tipo pelas ranhuras da
caixa ou outras aberturas.
■ Desligar o monitor da tomada de parede antes de o limpar.
Não utilizar detergentes líquidos ou aerossóis.
■ Não deixar cair o monitor, nem o colocar em cima de uma
superfície instável.
■ Quando remover a base ou suporte do monitor, coloque o
monitor virado para baixo numa superfície sem rugosidades
para impedir que fique riscado, estragado ou partido.
Manual do Utilizador 2–3
Instruções de manutenção e segurança
Limpeza do monitor
O monitor é um dispositivo óptico de alta qualidade que requer
cuidados especiais durante a limpeza. Quando se limpar o
monitor, seguir estes passos:
1. Desligue o monitor e o computador.
2. Desligar o monitor da tomada de parede antes de o limpar.
CUIDADO: Não utilizar benzina, diluente, amoníaco ou outras
Ä
substâncias voláteis para limpar a caixa ou o ecrã do monitor. Estes
produtos químicos podem danificar o monitor. Não utilizar
detergentes líquidos ou aerossóis. Nunca utilizar água para limpar
o monitor LCD.
3. Limpar o ecrã com um pano seco, macio e limpo.
❏ Se o ecrã necessitar de uma limpeza adicional, utilizar
um produto de limpeza anti-estática.
4. Limpar a caixa do monitor. Utilizar um pano humedecido para
limpar a caixa.
❏ Se a caixa necessitar de uma limpeza adicional, utilizar
um pano limpo humedecido com álcool isopropílico.
5. Ligar o monitor.
6. Ligue o monitor e o computador.
2–4 Manual do Utilizador
Instruções de manutenção e segurança
Transporte do monitor
Guardar a embalagem original numa área de armazenamento.
Pode ser necessária posteriormente, caso se desloque ou
transporte o monitor.
■ Se transportar o monitor vs, tem de remover primeiro a base
do suporte.
■ Se transportar o monitor f, dobre-o previamente para que
fique em posição.
Remover a base do monitor vs
Antes de iniciar o procedimento, ler as seguintes instruções
de aviso.
AVIS O: Não remova a base do suporte se o monitor estiver
Å
apoiado ou na vertical. Se tentar remover a base do pedestal
quando o monitor estiver na vertical, pode provocar ferimentos.
AVIS O: Antes de desmontar o monitor, desligue a alimentação do
Å
monitor, e desligue todos os cabos de alimentação, vídeo, e áudio.
Para desligar a alimentação do equipamento, desencaixe o cabo
de alimentação da tomada puxando firmemente pela ficha. Nunca
puxar pelo fio.
CUIDADO: O ecrã é frágil. Coloque o ecrã do monitor virado para
Ä
baixo numa superfície plana e sem rugosidades para evitar que
fique riscado, estragado ou partido.
Para remover a base do monitor vs do suporte:
1. Desligue os cabos de alimentação, vídeo e áudio do monitor.
2. Coloque o monitor virado para baixo numa superfície
protegida, lisa e sem rugosidades para que a base fique
precisamente encostada à extremidade da superfície.
Manual do Utilizador 2–5
Instruções de manutenção e segurança
3. Segure no painel, aperte a parte interior da base 1, como
se mostra na ilustração e, de seguida, separe a base do
suporte 2.
1
2
Remover a base do suporte do monitor vs
4. Embale a base com o painel do monitor.
Preparar o monitor f para transporte
Antes de iniciar o procedimento, ler as seguintes instruções de
aviso.
AVIS O: Antes de dobrar o monitor, desligue a corrente, os cabos
Å
de alimentação, de vídeo e de áudio. Para desligar o equipamento,
desligar o cabo de alimentação da tomada agarrando na ficha com
firmeza. Nunca puxar pelo fio.
CUIDADO: Não tocar no ecrã LCD, pode provocar danos.
Ä
2–6 Manual do Utilizador
Instruções de manutenção e segurança
Para preparar o monitor f para transporte:
1. Desligue os cabos de alimentação, vídeo e áudio do monitor.
2. Empurrar o painel para baixo para nivelar a dobradiça 1,
conforme mostrado na seguinte ilustração. Colocar a fita que
acompanhava o monitor em torno da base, passando-a pela
dobradiça 2. Rodar a frente do painel para baixo,
colocando-o numa posição horizontal 3. Evitar fazer pressão
sobre o ecrã LCD, pois pode causar danos.
1
Dobrar o monitor f para transporte
AVIS O: Não colocar o painel LCD do monitor sobre uma superfície
Å
plana enquanto se tenta prender a fita à base do monitor. A
dobradiça da base pode saltar repentinamente, o que poderia
causar danos ou ferimentos.
2
3
Manual do Utilizador 2–7
Instruções de manutenção e segurança
2–8 Manual do Utilizador
Antes de iniciar
1. Desembalar o monitor. Verificar se estão todos os
componentes. Guarde as caixas.
2. Desligue o computador e todos os dispositivos adicionais.
3. Verifique quais são os cabos de vídeo que ligam as saídas da
placa de vídeo do computador às entradas VGA e DVI-D
(apenas nos monitores f seleccionados) no monitor. O monitor
vs só suporta VGA. Para o monitor f, pode ligar um ou ambos
os cabos.
❏ Cabo VGA: cabo VGA standard de 15 pinos.
❏ Cabo DVI-D:
Para uma operação digital, utilize um cabo de vídeo DVI-D
para DVI-D ( vendido à parte). O conector DVI-D fornecido
com o monitor f serve apenas para ligação digital a digital.
O computador tem de ter uma placa gráfica compatível com
DVI instalada para utilizar com este cabo.
3
Instalar o monitor
4. Escolha se pretende montar o computador em cima de uma
secretária ou na parede.
❏ Ver “Instalar o monitor.”
5. Preparar uma superfície plana para montar o monitor. Se
montar o monitor na parede, pode precisar de uma superfície
protegida, macia e sem rugosidades para colocar o ecrã do
monitor virado para baixo durante a montagem.
6. É necessária uma chave de parafusos Phillips para preparar a
montagem na parede. Pode ser necessária uma chave de
fendas.
Manual do Utilizador 3–1
Instalar o monitor
Instalar o monitor
É possível instalar o monitor em cima de uma secretária ou na
parede. Coloque o monitor num local cómodo e bem ventilado
perto do computador.
Se instalar o monitor numa:
■ Secretária ou mesa, consulte “Colocar o monitor numa
secretária” para o seu tipo de monitor.
■ Parede, braço oscilante ou outra peça de suporte, consulte
“Montar o monitor na parede” para o seu tipo de monitor.
As instruções são específicas para cada tipo de monitor; consulte
a secção correspondente ao seu tipo de monitor.
Ligar o monitor depois de o instalar. Ver “Ligar o monitor.”
3–2 Manual do Utilizador
Instalar o monitor
Colocar o monitor vs numa secretária
Antes de colocar o monitor vs numa secretária ou mesa, é
necessário prender a base do monitor.
Para colocar o monitor vs numa secretária ou mesa:
1. Coloque a base do monitor numa superfície plana, com a
parte fechada voltada para si.
2. Levante o painel com a parte de trás voltada para si e baixe o
suporte em direcção à base, como se mostra na ilustração a
seguir, até a base ficar presa.
Inserir o monitor vs na base
3. Colocar o monitor na posição vertical numa secretária ou
mesa.
Manual do Utilizador 3–3
Instalar o monitor
4. Incline o monitor para obter uma visualização correcta. Não
incline o monitor para além da sua posição máxima de ajuste.
–
5º
30º
Ajustar a inclinação do monitor vs
Montar o monitor vs na parede
Antes de montar o monitor numa parede, num braço oscilante ou
numa peça de suporte, tem de remover a base e o suporte do
monitor. É necessária uma chave de parafusos Phillips. Antes de
iniciar o procedimento, ler as seguintes instruções de aviso.
AVIS O: Verificar se o monitor está na horizontal, com o ecrã virado
Å
para baixo. Se tentar retirar a base ou suporte do monitor quando
este estiver na vertical, pode ferir-se.
CUIDADO: Antes de desmontar o monitor, desligue a corrente, os
Ä
cabos de alimentação, de vídeo e de áudio.
Para instalar o monitor vs numa parede, num braço oscilante ou
noutra peça de suporte:
1. Remova a base do monitor vs. Consulte “Remover a base do
monitor vs” no capítulo anterior. Mantenha o ecrã do painel
do monitor virado para baixo numa superfície plana, sem
rugosidades.
3–4 Manual do Utilizador
CUIDADO: O ecrã é frágil. Coloque o ecrã do monitor virado para
Ä
baixo numa superfície plana e sem rugosidades para evitar que
fique riscado, estragado ou partido.
2. Remova a tampa da dobradiça 1 como se mostra na
ilustração a seguir e coloque-a de parte. Ficam expostos três
parafusos e a dobradiça.
3. Segurando o suporte para não cair, utilize uma chave de
parafusos magnética para remover o único parafuso próximo
da dobradiça e, de seguida, remova ou outros dois parafusos
2. Se necessário, mova o suporte para que todos os
parafusos fiquem acessíveis.
4. Faça deslizar o suporte para fora do painel do monitor 3.
2
Instalar o monitor
1
3
Montar o monitor vs na parede
Manual do Utilizador 3–5
Instalar o monitor
5. Guarde os objectos retirados (os parafusos, a tampa da
dobradiça, o suporte e a base) para uma utilização futura.
6. Monte o monitor vs num braço oscilante ou numa peça de
suporte.
Os quatro orifícios roscados na parte de trás do painel,
próximos do logótipo da HP, são compatíveis com a norma
VESA para a montagem de monitores de ecrã plasma. O
monitor vs15 utiliza a distância standard de 75 mm, enquanto
que os outros monitores vs utilizam a distância standard de
100 mm.
Utilizar os quatro furos para montar um braço oscilante ou
uma peça de suporte. Seguir as instruções fornecidas com a
peça de armação, de modo a que o monitor fique bem
encaixado.
Para reinstalar o suporte de secretária e a base para o monitor vs:
1. Remover a peça de suporte.
2. Inverta as instruções anteriores para fazer deslizar o suporte
em direcção ao painel, insira os três parafusos e, de seguida,
coloque a tampa da dobradiça na dobradiça. Reinstale a
base.
3–6 Manual do Utilizador
Instalar o monitor
Colocar o monitor f numa secretária
Para colocar o monitor f numa secretária ou mesa, é necessário
desdobrar o monitor.
Para colocar o monitor f numa secretária ou mesa:
1. Colocar o monitor numa superfície plana.
2. Segure na base do monitor e levante o painel até acima 1,
como se mostra na ilustração a seguir.
3. Continue a levantar o painel 2 para a sua posição máxima
de ajuste 3.
1
2
3
Abrir o monitor f
4. Colocar o monitor na posição vertical numa secretária ou mesa.
Manual do Utilizador 3–7
Instalar o monitor
5. Incline o monitor para obter uma visualização correcta. Não
incline o monitor para além da sua posição máxima de ajuste.
–5º
Ajustar a inclinação do monitor f
AVIS O: Incline o monitor com
Å
cuidado. O monitor pode cair se o
inclinar para trás mais de 35
graus, para além da posição
máxima de ajuste. Posicione o
monitor de modo a não cair da
mesa, no caso de um toque mais
brusco.
35º
3–8 Manual do Utilizador
Instalar o monitor
Pode ajustar o monitor f de modo a que o painel fique
completamente voltado para a frente e a parte inferior do painel
toque quase na secretária, como se mostra na ilustração a seguir.
Ajustar o monitor f completamente para a frente
6. Montar os altifalantes. Consulte “Montar os altifalantes
satélites do monitor f” neste capítulo.
Manual do Utilizador 3–9
Instalar o monitor
Montar o monitor f na parede
Antes de montar o monitor numa parede, num braço oscilante ou
numa peça de suporte, tem de remover a tampa de trás do
monitor e a montagem do suporte base. É necessária uma chave
de parafusos Phillips. Antes de iniciar o procedimento, ler as
seguintes instruções de aviso.
AVIS O: Verificar se o monitor está na horizontal, com o ecrã virado
Å
para baixo. Se tentar retirar a montagem do suporte base do
monitor quando este estiver na vertical, pode ferir-se.
CUIDADO: Antes de desmontar o monitor, desligue a corrente, os
Ä
cabos de alimentação, de vídeo e de áudio.
Para instalar o monitor f numa parede, num braço oscilante ou
noutra peça de suporte:
CUIDADO: O ecrã é frágil. Coloque o ecrã do monitor virado para
Ä
baixo numa superfície plana e sem rugosidades para evitar que
fique riscado, estragado ou partido.
1. Coloque o ecrã do monitor virado para baixo numa superfície
plana, sem rugosidades e protegida.
3–10 Manual do Utilizador
Instalar o monitor
2. Puxe a extremidade inferior para cima e remova a tampa
rectangular da parte de trás 1 como se mostra na ilustração a
seguir. Colocar de parte a tampa de trás. Ficam expostos
quatro parafusos.
1
2
3
Montar o monitor f na parede
3. Segurando a montagem do suporte base para não cair,
remova os quatro parafusos 2. Utilize uma chave de parafusos
Phillips. Levante a montagem 3 e coloque-a de parte.
Manual do Utilizador 3–11
Instalar o monitor
4. Guarde os objectos retirados (os parafusos, a tampa de trás,
a montagem do suporte base) para uma utilização futura.
5. Monte o monitor f num braço oscilante ou numa peça de
suporte.
6. Os quatro orifícios roscados do painel do monitor têm uma
distância de 100 mm entre si e são compatíveis com a norma
VESA para a montagem de monitores de ecrã de plasma.
7. Utilizar os quatro furos para montar um braço oscilante ou
uma peça de suporte. Siga as instruções fornecidas com a
peça de montagem, de modo a que o monitor fique bem
encaixado.
8. Montar os altifalantes. Consulte “Montar os altifalantes
satélites do monitor f” neste capítulo.
Para reinstalar a montagem do suporte base de secretária no
monitor f:
1. Remover a peça de suporte.
2. Inverta as instruções anteriores para prender a montagem do
suporte base ao painel (certifique-se de que insere primeiro os
dois parafusos superiores) e, de seguida, substitua a tampa de
trás rectangular, encaixando-a no monitor.
3–12 Manual do Utilizador
Instalar o monitor
Montar os altifalantes satélites do monitor f
Para montar os dois altifalantes satélites do monitor f:
1. Inverta os altifalantes, como se mostra na ilustração a seguir.
2
1
2. Segure numa base invertida por cima do altifalante invertido.
Com a abertura na base voltada para a parte de trás do
altifalante, faça corresponder a patilha central do altifalante
1 com a ranhura principal central da base 2, baixando
depois a base em direcção ao altifalante.
Manual do Utilizador 3–13
Instalar o monitor
Ligar o monitor
A ligação do monitor inclui passos para:
■ Ligar o cabo de entrada de vídeo ao computador através de
um cabo VGA (fornecido) ou através de um cabo DVI-D
(conector DVI-D apenas de modelos de monitores f
seleccionados; cabo DVI-D vendido à parte).
É possível ligar o cabo VGA, o cabo DVI-D ou ambos. Em
✎
instalações típicas apenas um dos cabos está ligado.
■ Ligar o cabo áudio. Os passos para o monitor f incluem a
ligação do cabo de alimentação DC do altifalante e de um
subwoofer opcional da HP (vendido à parte).
■ Ligar o cabo de alimentação.
Consulte a figura para o seu tipo de monitor nas ilustrações a
seguir.
CUIDADO: Antes de ligar os cabos do monitor, desligue o
Ä
computador e o monitor, retirando a ficha da tomada.
Ligar o cabo de entrada de vídeo do monitor
Certifique-se de que o computador e o monitor estão desligados
da tomada.
Para ligar o cabo VGA
■ Ligue o cabo de vídeo VGA ao monitor e ao conector de
vídeo no painel posterior do computador:
❏ Ligue uma extremidade do cabo VGA de 15 pinos ao
conector de entrada VGA no monitor 1 (como se mostra
nas ilustrações a seguir). O monitor pode incluir o cabo
VGA já ligado.
3–14 Manual do Utilizador
Instalar o monitor
❏ Em seguida, ligue a outra extremidade do cabo ao
conector de saída VGA no computador.
7
5
3
1
Ligar cabos ao monitor vs
Item Descrição
1 Conector VGA e cabo VGA
3 Conector áudio e cabo áudio
5 Conector de alimentação CA e cabo de
alimentação
7 Ranhura de bloqueio de segurança para
um cabo de segurança de bloqueio
Kensington (vendido à parte)
Manual do Utilizador 3–15
Instalar o monitor
7
6
254
Ligar cabos ao monitor f
Item Descrição
1 Conector VGA e cabo VGA
2 Conector DVI-D (apenas nos modelos
seleccionados) e cabo DVI-D (vendido à
parte)
4 Conector de alimentação CC e cabo de
alimentação CC para altifalantes
1
3–16 Manual do Utilizador
Instalar o monitor
Item Descrição
5 Conector de alimentação CA e cabo de
alimentação
6 Gancho de gestão de cabos
7 Ranhura de bloqueio de segurança para
um cabo de segurança de bloqueio
Kensington (vendido à parte)
Para ligar o cabo DVI-D
■ Ligue o cabo de vídeo DVI-D (vendido à parte) ao monitor f
(apenas nos modelos seleccionados) e ao conector de vídeo
no painel posterior do computador. (O conector DVI-D
fornecido com o monitor f serve apenas para ligação digital a
digital. O computador tem de ter uma placa gráfica
compatível com DVI instalada para utilizar com este cabo.)
❏ Ligue uma extremidade do cabo DVI-D ao conector de
entrada DVI no monitor 2.
❏ Em seguida, ligue a outra extremidade do cabo ao
conector DVI no computador.
Manual do Utilizador 3–17
Instalar o monitor
Ligar o cabo de áudio
Para activar os altifalantes, ligue o cabo de áudio ao conector de
saída de linha no computador, conforme o seu tipo de monitor.
Para ligar a opção de áudio ao monitor vs
1. Ligue uma extremidade do cabo de áudio ao conector de
saída de linha áudio do computador e a outra ao conector
áudio do monitor 3 (consulte a ilustração anterior “Ligar
cabos ao monitor vs”).
2. Conforme necessário, ligue auscultadores ao respectivo
conector no monitor vs. (O conector de auscultadores é a
opção
no monitor vs” no próximo capítulo.)
Para ligar a opção de áudio ao monitor f
1. Coloque o conjunto de altifalantes do monitor f de modo a
que o altifalante que tem os controlos 8, como se mostra na
figura a seguir, fique situado à sua direita, se estiver voltado
para o monitor.
F que se mostra na ilustração “Botões do painel frontal
2. Insira a ficha verde na extremidade do cabo de áudio do
altifalante direito 3 no conector de saída de linha áudio do
computador.
3–18 Manual do Utilizador
Instalar o monitor
3. Se estiver a utilizar um subwoofer da HP, insira a ficha de
áudio subwoofer no conector de subwoofer do altifalante
direito -.
4. Ligue uma extremidade do cabo de alimentação CC w ao
conector de alimentação CC do altifalante direito q. Ligue a
outra extremidade do cabo ao conector de alimentação CC 4
no monitor f.
5. Conforme necessário, ligue auscultadores ao respectivo
conector (não mostrado) no altifalante direito.
SERIAL
ETHERNET
TV-OUT
VID/AUD
S-VID IN
LINE IN
IR
FM
TV
3
4
8
9
12
10
11
Ligar os altifalantes do monitor f
Manual do Utilizador 3–19
Instalar o monitor
Item Descrição
3 Cabo áudio do altifalante no conector do
4 Conector de alimentação DC do altifalante e
8 Altifalante direito com botão Controlo 9,
computador
cabo de alimentação DC w (liga ao conector
de alimentação DC q do altifalante direito)
conectores para subwoofer - e alimentação
CC de altifalante q
Não
mostrado
Conector de auscultador (altifalante direito)
Ligar o cabo de alimentação
1. Leia o seguinte aviso.
AVIS O: Para reduzir o risco de choque eléctrico ou danos no
Å
equipamento:
Não remova a ficha com ligação à terra do cabo de alimentação. A
ficha com ligação à terra é um importante dispositivo de segurança.
Ligue o cabo de alimentação a uma tomada eléctrica ligada à terra.
Assegure-se que a tomada ligada à terra a que se liga o cabo de
alimentação está facilmente acessível ao operador e localizada o
mais perto possível do equipamento. O cabo de alimentação deve
ser colocado de forma a que não seja pisado nem perfurado por
objectos colocados sobre ou junto a este.
Não coloque nada em cima de cabos ou fios de alimentação.
Colocá-los de forma a que as pessoas não pisem nem tropecem
neles. Não puxe no cabo ou fio.
Ver “Requisitos do cabo de alimentação” no Anexo B para
informação adicional.
3–20 Manual do Utilizador
Instalar o monitor
2. Ligue uma extremidade do cabo de alimentação ao monitor 5
e depois ligue a outra extremidade a uma tomada de parede.
3. Para o monitor f, coloque os cabos no gancho de gestão de
cabos 6 na parte de trás da base do monitor.
4. Ligue o monitor e o computador, assim como os outros
dispositivos ligados. Para o monitor f, ligue os altifalantes
satélites e controle o volume com o botão Controlo 9 no
altifalante direito.
5. O Estado do monitor mostra uma mensagem:
❏ VGA Input: Active (entrada VGA: activa) ou No Input
Signal (Sem sinal de entrada)
❏ DVI Input: Active (entrada DVI: activa) ou No Input
Signal (sem sinal de entrada) (apenas nos modelos
seleccionados do monitor f)
❏ Mode: Settings (Modo: definições)
6. Se necessário, ajuste o monitor conforme as suas
necessidades. Incline o monitor para obter uma visualização
correcta. Não inclinar o monitor para além da sua posição
máxima de ajuste. Consulte previamente “Instalar o monitor”
neste capítulo.
7. Configure o monitor conforme se descreve no próximo
capítulo, “Utilizar o monitor”.
Manual do Utilizador 3–21
Instalar o monitor
3–22 Manual do Utilizador
Utilizar o monitor
Utilitários e software do CD
O CD fornecido com este monitor contém dois ficheiros que
podem ser instalados no computador:
■ um ficheiro INF (informação)
■ um ficheiro ICM (Image Color Matching – correspondência de
cores da imagem)
Este CD também inclui o utilitário de regulação automática. Este
programa padrão simples permite melhorar a qualidade da
imagem do monitor VGA. Consultar “Utilizar a função de
regulação automática” neste capítulo.
O Adobe Acrobat Reader é fornecido no CD e pode ser instalado
a partir do menu.
4
Manual do Utilizador 4–1
Utilizar o monitor
O ficheiro de informação
Este monitor é compatível com a função Plug and Play do
Microsoft® Windows® e funciona correctamente sem ser
necessário instalar o ficheiro INF. O ficheiro INF permite efectuar
a comunicação entre o computador e o monitor, assim como
utilizar todas as funções do monitor. O ficheiro INF define os
recursos do monitor utilizados pelos sistemas operativos do
Microsoft Windows de modo a garantir a compatibilidade do
monitor com o adaptador de gráficos do computador.
A compatibilidade Monitor Plug and Play requer que a placa
gráfica do computador seja compatível com VESA DDC2 e que o
monitor fique ligado directamente à placa gráfica. A função Plug
and Play não funciona com conectores do tipo BNC separados
ou através de caixas/buffers de distribuição. Se estas condições
não se verificarem, pode ser necessário instalar o ficheiro INF
incluído no CD.
O Ficheiro Image Color Matching (correspondência de cores da imagem)
Os ficheiros ICM permitem uma representação mais precisa das
cores, fornecendo dados aos programas de gráficos de modo a
obter uma melhor correspondência de cores, do ecrã do monitor
para a impressora ou do scanner para o ecrã do monitor. Os
ficheiros ICM contêm um perfil de sistema de cores do monitor.
Estes ficheiros são activados a partir dos programas de gráficos
que suportam esta funcionalidade.
O perfil de cores ICM é gravado de acordo com a especificação
✎
de formato de perfil do International Color Consortium (ICC).
4–2 Manual do Utilizador
Instalar ficheiros INF e ICM
Se for necessário actualizar estes ficheiros, pode instalar os
ficheiros INF e ICM a partir do CD ou transferi-los da Internet.
Instalar ficheiros a partir do CD
Para instalar ficheiros INF e ICM no computador a partir do CD:
1. Introduza o CD na unidade de CD do computador. Aparece o
menu do CD.
2. Aparece o ficheiro “(Leia-me INF e ICM)” (apenas em inglês).
3. Seleccionar Install INF and ICM Files (Instalar ficheiros
INF e ICM) no menu do CD.
4. Siga as instruções que aparecem no ecrã.
5. Depois de os ficheiros estarem instalados, reinicie o
computador.
6. Verifique se aparecem as taxas de actualização e resoluções
correctas no display das definições do painel de controlo de
visualização. Para obter mais informações, consultar a
documentação do sistema operativo do Windows.
Utilizar o monitor
É possível que se tenha que instalar manualmente os ficheiros INF
✎
ou ICM para monitor com assinatura digital a partir do CD, no
caso de ocorrer um erro de instalação. Para obter instruções (só
em inglês), consultar o ficheiro “INF and ICM Readme (Leia-me
INF e ICM)” no CD.
Manual do Utilizador 4–3
Utilizar o monitor
Transferir ficheiros da World Wide Web
Para transferir a versão mais recente dos ficheiros INF e ICM a
partir da assistência técnica do Web site da HP:
1. Consultar: http://www.hp.com/support
Seleccione o seu país/região.
2. Siga as ligações para obter as páginas de assistência do
monitor.
3. Verifique se o sistema está em conformidade com os
requisitos.
4. Transfira o software de acordo com as instruções.
Utilizar a função de regulação automática
Pode facilmente optimizar o desempenho do ecrã da entrada
VGA utilizando o botão Select/Auto (Seleccionar/Auto) do
monitor e o software padrão de regulação automática no CD
fornecido.
Não efectue este procedimento se o monitor utilizar uma entrada
DVI (apenas nos modelos seleccionados). Se o monitor utilizar a
entrada VGA, este procedimento pode corrigir as seguintes
condições de qualidade da imagem:
■ Focagem pouco nítida ou indistinta
■ Efeitos de sombra, fantasma ou riscas
■ Barras verticais esbatidas
■ Linhas de interferência na horizontal
■ Imagem não centrada
4–4 Manual do Utilizador
Utilizar o monitor
Para utilizar a funcionalidade regulação automática:
1. Deixar o monitor aquecer durante 20 minutos antes de
efectuar as regulações.
2. Premir no botão Select/Auto (Seleccionar/Auto) no painel
frontal do monitor.
❏ Também é possível carregar no botão Menu e depois
seleccionar Auto Adjustment (regulação automática)
no OSD Main Menu (menu principal do OSD). Consultar
“Regular as definições do monitor” neste capítulo.
❏ Se o resultado não for satisfatório, continuar com o
procedimento.
3. Introduza o CD na unidade de CD do computador. Aparece o
menu do CD.
4. Seleccionar Open Auto-Adjustment Software (Abrir
Software Auto-Adjustment).
5. Aparece o padrão de teste de configuração.
Padrão de teste de configuração de regulação automática
6. Carregar no botão Select/Auto (Seleccionar/Auto) no painel
frontal do monitor para obter uma imagem estável e centrada.
Manual do Utilizador 4–5
Utilizar o monitor
Componentes do painel frontal
Os botões do monitor estão localizados na parte lateral do painel
frontal.
A
B
C
D
E
F
Botões do painel frontal no monitor vs
4–6 Manual do Utilizador
Botões do painel frontal no monitor f
Utilizar o monitor
A
B
C
D
E
Manual do Utilizador 4–7
Utilizar o monitor
‘
Item Controlo Função
AMenu
(Display no ecrã)
B monitor vs:
/
+
(Aumentar
vol./Mais)
Monitor f:
/
+
(VGA/Mais)
C monitor vs:
–
/
(Diminuir
vol./Menos)
Monitor f:
/–
(DVI/Menos)
DSelect/Auto
(Seleccionar/
Auto)
Menu OSD activo
O botão fecha o ecrã
OSD.
(Também fecha os ecrãs
de definições no menu
OSD.)
Menu OSD activo
O botão permite fazer
procuras para cima ou
para a direita e aumenta
os valores das
programações.
Menu OSD activo
O botão permite fazer
procuras para baixo ou
para a esquerda e
diminuir os valores das
programações.
Menu OSD activo
O botão funciona como a
tecla Enter (Seleccionar)
para seleccionar as
opções do ecrã de
definição.
OSD inactivo
O botão abre o OSD.
OSD inactivo
monitor vs:
O botão aumenta o
volume dos altifalantes
do monitor.
monitor f:
O botão selecciona a
entrada de vídeo VGA.
OSD inactivo
monitor vs:
O botão baixa o volume
dos altifalantes do
monitor.
monitor f:
O botão selecciona a
entrada de vídeo DVI-D.
OSD inactivo
O botão inicia a
regulação automática,
que regula
automaticamente a
visualização para a
definição ideal.
4–8 Manual do Utilizador
Item Controlo Função
Utilizar o monitor
E
F
Energia
(tomada para
auscultadores)
Botão de alimentação
Liga o monitor e coloca-o
em modo de espera
(modo de suspensão).
Quando os auscultadores estão ligados, não se ouve
o som dos altifalantes do monitor.
Só monitor vs: liga os auscultadores ao monitor.
Monitor f: a tomada para auscultadores encontra-se
no altifalante direito.
Indicador luminoso de
alimentação
Totalmente operacional:
Azul
Modo Sleep: âmbar
Manual do Utilizador 4–9
Utilizar o monitor
Utilizar a visualização no ecrã
1. Se o monitor ainda não estiver ligado, carregue no botão de
alimentação (
E) para ligá-lo.
2. Para aceder ao menu OSD, carregue no botão Menu (
Aparece o Main Menu (menu principal) do OSD.
A).
Menu Principal
Brightness
(luminosidade)
Contrast
(contraste)
Auto-Adjustment*
(regulação
automática)
Volume**
Advanced Menu
(Menu
Avançadas)
Exit (Sair)
*A regulação automática só aparece para ligações VGA.
**Volume só aparece para os monitores vs.
3. Para aceder ao menu Advanced OSD (Avançadas do OSD),
carregar novamente no botão Menu. Aparece o OSD
Advanced menu (Menu Avançadas do OSD). Para obter mais
informações, consulte a secção seguinte.
4. Para percorrer os menus Main (Principal) ou Advanced
(Avançadas) do OSD, carregue no botão + (Mais) (B)
no painel frontal do monitor para ir para cima ou no botão
– (Menos) (C) para ir para baixo. De seguida, carregue no
botão Select/Auto (Seleccionar/Auto) (D) para seleccionar
a função realçada.
4–10 Manual do Utilizador
Utilizar o monitor
❏ O menu desloca-se para cima se mover o cursor para a
parte inferior das selecções. O menu desloca-se para
baixo se mover o cursor para a parte superior das
selecções.
5. Para dimensionar um item seleccionado, carregar nos botões
+ ou –.
6. Seleccionar Save and Return (guardar e voltar).
❏ Se não quiser guardar a definição, seleccionar Cancel
(cancelar) no Advanced Menu (Menu Avançadas) ou Exit
(sair) no Main Menu (menu principal).
7. Carregar no botão Menu para sair do OSD.
Se não tocar nos botões durante 30 segundos (predefinição)
✎
quando estiver a visualizar um menu, as novas regulações vão ser
repostas para as definições anteriores, excepto a luminosidade e
o contraste; de seguida, o menu fecha.
Regular as definições do monitor
As regulações do ecrã são definidas nos menus OSD. Estão
disponíveis dois menus OSD:
■ Main (Principal)
■ Advanced (Avançadas)
Menu Principal
Para aceder ao Menu Principal, carregar no botão Menu no
monitor. Aparece Main Menu Level 1 (nível 1 do menu principal).
Manual do Utilizador 4–11
Utilizar o monitor
A tabela que se segue descreve as selecções e níveis do Main
Menu (menu principal).
Brightness (luminosidade) Adjustment Scale
Contrast (contraste) Adjustment Scale
Auto-Adjustment* (regulação
automática)
Volume** Adjustment Scale
Advanced Menu (Menu
Avançadas)
Menu Principal
Nível 1 do menu Nível 2 do menu
(dimensionamento)
(dimensionamento)
(dimensionamento)
Exit (Sair)
*A regulação automática só aparece para ligações VGA.
**Volume só aparece para os monitores vs.
4–12 Manual do Utilizador
Utilizar o monitor
Menu Avançadas do OSD
Para aceder ao Advanced Menu OSD (Menu Avançadas do
OSD), carregar novamente no botão Menu (duas vezes) ou
seleccionar Advanced Menu (Menu Avançadas) no Main Menu
(menu principal). Aparece o nível 1 do Advanced Menu (Menu
Avançadas).
Depois de seleccionar Advanced Menu (Menu Avançadas) no
✎
Main Menu (menu principal), o Advanced Menu (Menu
Avançadas) fica predefinido quando se ligar novamente o
monitor, até ser seleccionado Main Menu (menu principal) ou
aplicada a reposição dos valores predefinidos.
A opção Advanced Menu OSD (Menu Avançadas do OSD) tem
três níveis e pode ser visualizada num dos idiomas disponíveis. A
tabela que se segue descreve as selecções, níveis e predefinições
do Advanced Menu (Menu Avançadas).
Advanced Menu OSD (Menu Avançadas do OSD)
Nível 1 Nível 2 Nível 3 Predefinições
Brightness
(luminosidade)
Contrast
(contraste)
Controlo de
imagem
(apenas
analógico)
Adjustment Scale
(dimensionamento)
Adjustment Scale
(dimensionamento)
Auto-Adjustment
(regulação
automática)
Horizontal Position
(posição
horizontal)
Vertical Position
(posição vertical)
Clock (relógio) Adjustment Scale
Mensagem
“Adjusting”
(regular)
Adjustment Scale
(dimensionamento)
Adjustment Scale
(dimensionamento)
(dimensionamento)
90
80
Manual do Utilizador 4–13
Utilizar o monitor
Advanced Menu OSD (Menu Avançadas do OSD) (Continuação)
Nível 1 Nível 2 Nível 3 Predefinições
Clock Phase (fase
do relógio)
Adjustment Scale
(dimensionamento)
Cancelar
Save and Return
(guardar e voltar)
Volume (apenas
monitor vs)
ADJ Scale
(dimensionamento)
Cor 9300 K
6500 K 6500 K
Custom Color (cor
personalizada)
Custom Color
Adjustment
(regulação da cor
personalizada)
SRGB
Cancelar
Save and Return
(guardar e voltar)
Language (Idioma) Deutsch
Chinês simplificado
Inglês Inglês
Español
Français
Italiano
Nederlands
Cancelar
Save and Return
(guardar e voltar)
Management
(gestão)
Power Saver
(poupança de
energia)
On/Off Selection
(selecção
ligar/desligar)
On (Ligado)
50
4–14 Manual do Utilizador
Utilizar o monitor
Advanced Menu OSD (Menu Avançadas do OSD) (Continuação)
Nível 1 Nível 2 Nível 3 Predefinições
Power On Recall
(reactivação da
alimentação)
Mode Display
(visualização do
modo)
Visualização do
estado do
indicador de
On/Off Selection
(selecção
ligar/desligar)
On/Off Selection
(selecção
ligar/desligar)
On/Off Selection
(selecção
ligar/desligar)
On (Ligado)
Desligado
On (Ligado)
alimentação ligado
Sleep Timer
(temporizador de
Menu de definição
do temporizador
Desligado
suspensão)
Entrada de vídeo
predefinida
(apenas nos
•Analógico:
VGA
•Digital: DVI
DVI
modelos
seleccionados do
monitor f)
Basic Menu (Menu
Básicas)
Main (Basic)
(Principal –
Básicas)
Cancelar
Save and Return
(guardar e voltar)
OSD Control
(controlo OSD)
Horizontal Position
(posição
Adjustment Scale
(dimensionamento)
horizontal)
Vertical Position
(posição vertical)
OSD Timeout
(tempo limite do
Adjustment Scale
(dimensionamento)
Adjustment Scale
(dimensionamento)
30 Seconds
(30 segundos)
OSD)
Cancelar
50
50
Manual do Utilizador 4–15
Utilizar o monitor
Advanced Menu OSD (Menu Avançadas do OSD) (Continuação)
Nível 1 Nível 2 Nível 3 Predefinições
Save and Return
(guardar e voltar)
Informações Definições actuais
Definições
recomendadas
Serial Number
(número de série)
Total d e horas
Horas de
retroiluminação
Exit (Sair)
Factory Reset
Sim
(reposição dos
valores
predefinidos)
Não
Exit (Sair)
4–16 Manual do Utilizador
Utilizar o monitor
Seleccionar os conectores de entrada de vídeo
Os dois conectores de entrada são:
■ Conector VGA (analógico)
■ Conector DVI-D (digital) (monitor f, apenas nos modelos
seleccionados)
O monitor determina automaticamente quais são as entradas que
têm sinais de vídeo válidos e mostra a imagem. A entrada de
vídeo pode ser seleccionada manualmente através da função de
OSD ou utilizando os botões do monitor, carregando no botão
– (Menos) para a entrada VGA ou no botão + (Mais) para a
entrada DVI.
CUIDADO: Se o monitor ficar ligado com a mesma imagem
Ä
durante muito tempo, pode ocorrer o efeito de fixação de imagem.
Para evitar a fixação de imagem no ecrã do monitor, é necessário
utilizar sempre uma protecção de ecrã ou então desligar o monitor
se não o utilizar durante um período de tempo prolongado.
Manual do Utilizador 4–17
Utilizar o monitor
Identificar condições do monitor
Aparecem mensagens especiais no ecrã do monitor para as
seguintes condições do monitor:
■ Input Signal Out of Range (sinal de entrada fora do
intervalo) — indica que o monitor não suporta o sinal de
entrada de vídeo, porque a resolução ou a taxa de
actualização estão definidas para um valor superior ao
suportado pelo monitor.
Defina a resolução e a taxa de actualização para o valor
mostrado. Reinicie o computador para que as novas
definições sejam implementadas.
■ Monitor Going to Sleep (suspensão do monitor) —
indica que o ecrã está a entrar no modo de suspensão. As
colunas desligam-se no modo de suspensão.
■ Check Video Cable (verificar cabo de vídeo) — indica
que um cabo de entrada de vídeo não está ligado
correctamente ao computador ou ao monitor.
■ OSD Lock (bloqueio OSD) — pode activar ou desactivar o
OSD, mantendo premido o botão Menu no painel frontal durante
10 segundos. Se o OSD estiver bloqueado, aparece a mensagem
de aviso “OSD Lock” (bloqueio OSD) durante 10 segundos.
❏ Se o OSD estiver bloqueado, manter premido o botão
Menu durante 10 segundos para o desbloquear.
❏ Se o OSD estiver desbloqueado, manter premido o botão
Menu durante 10 segundos para o bloquear.
■ No Input Signal (sem entrada de sinal) — indica que o
monitor não está a receber um sinal de vídeo do computador
no(s) conector(es) de entrada de vídeo do monitor. Verifique
se o computador ou a fonte do sinal de entrada estão
desligados ou no modo de poupança de energia.
■ Auto Adjustment is in Progress (regulação
automática em curso) — indica que a função Auto
Adjustment (regulação automática) está activa. Consultar
“Regular qualidade do ecrã” neste capítulo.
4–18 Manual do Utilizador
Regular qualidade do ecrã
A funcionalidade auto-adjustment (regulação automática)
sintoniza automaticamente a qualidade da imagem relativamente
ao formato de visualização, posição, relógio e fase sempre que
aparece um novo modo de vídeo. Para efectuar regulações mais
precisas de entrada VGA, execute o software Auto-Adjust no CD.
Consultar “Utilizar a função de regulação automática” neste
capítulo.
Para melhorar a qualidade da imagem, utilizar os controlos Clock
(relógio) e Phase (fase) do monitor. Consultar “Optimizar vídeo
analógico” neste capítulo.
Optimizar vídeo analógico
Este monitor contém um circuito avançado que permite ao monitor
funcionar como um monitor analógico normal. Para melhorar a
qualidade da imagem analógica, é possível regular dois controlos
no Advanced Menu OSD (Menu Avançadas OSD):
Utilizar o monitor
■ Clock — (Relógio) Aumenta ou diminui o valor para
minimizar o número de faixas ou barras verticais no fundo do
ecrã.
■ Clock Phase (fase de relógio) — aumenta ou diminui o valor
para minimizar a distorção ou oscilações da imagem.
Só se deve utilizar estes controlos se a função de regulação
automática não fornecer uma imagem de monitor satisfatória no
modo analógico.
Manual do Utilizador 4–19
Utilizar o monitor
Para obter os melhores resultados:
1. Deixar o monitor aquecer durante 20 minutos antes de
efectuar as regulações.
2. Abrir a aplicação padrão de regulação fornecida com o CD.
3. Ir para o Advanced Menu OSD (Menu Avançadas OSD);
seleccionar Image Control (controlo de imagem).
4. Definir primeiro o Relógio principal correctamente, pois as
definições Fase de relógio dependem da definição Relógio
principal.
❏ Quando se regular os valores Clock (relógio) e Clock
Para repor as predefinições, ir para Advanced Menu OSD (Menu
Avançadas OSD), seleccionar Factory Reset (reposição dos
valores predefinidos) e seleccionar Yes (sim).
Phase (fase de relógio), se a imagem do monitor ficar
distorcida, continuar a regular os valores até a distorção
desaparecer.
Entrar nos modos de utilizador
Se não utilizar um modo predefinido ou um adaptador de gráficos
standard, o sinal de controlador de vídeo pode pedir para
introduzir um modo de utilizador personalizado. Neste caso,
pode ser necessário criar um modo de utilizador. O OSD pode ser
utilizado para:
■ Criar um modo definido pelo utilizador com parâmetros de
ecrã de monitor personalizados.
■ Reajustar os parâmetros de qualquer modo de utilizador.
■ Guardá-los na memória. O monitor guarda automaticamente
a nova definição e depois reconhece o novo modo, tal como
se fosse um modo predefinido.
Pode introduzir e guardar dez modos de utilizador, além dos
modos predefinidos (consulte a tabela “Modos de vídeo
predefinidos” no Anexo B).
4–20 Manual do Utilizador
Utilizar o monitor
Funcionalidade de poupança de energia
Quando o monitor está no modo normal de funcionamento, o
indicador luminoso de alimentação está a azul e o monitor utiliza
uma potência de watts normal. Para obter informações sobre a
utilização de energia, consulte “Especificações Técnicas” (Anexo B).
O monitor também suporta um modo de poupança de energia
que é controlado pelo computador. Quando o monitor está no
estado de alimentação reduzida, o ecrã do monitor fica vazio, a
iluminação de fundo desliga-se e o indicador luminoso de
alimentação fica a âmbar. O monitor utiliza o mínimo de energia.
Quando activado, o monitor demora alguns segundos a aquecer
antes de voltar ao modo de funcionamento normal. O estado de
alimentação reduzida do modo de poupança de energia é
activado se o monitor não detectar, nem o sinal de sincronização
horizontal, nem o sinal de sincronização vertical. A
funcionalidade Power Saver (poupança de energia) tem de ser
activada no PC para que esta opção funcione.
Para obter informações sobre como definir as funcionalidades de
poupança de energia (também conhecido como funcionalidades
de gestão de energia), consulte a documentação do computador.
A funcionalidade de poupança de energia só funciona se o
✎
monitor estiver ligado a computadores que suportem a função de
poupança de energia.
Manual do Utilizador 4–21
Utilizar o monitor
4–22 Manual do Utilizador
Resolução de problemas
Resolver problemas comuns
A seguinte tabela apresenta eventuais problemas, a possível
causa de cada problema e as soluções recomendadas.
Problema Possível causa Solução
A
O ecrã está vazio. O cabo de alimentação
está desligado.
O interruptor de
alimentação está
desligado.
O cabo de vídeo está
mal ligado.
O utilitário do ecrã
vazio está activo.
A imagem aparece
desfocada, sem
definição ou
demasiado escura.
A luminosidade e o
contraste são
demasiado baixos.
Ligar o cabo de
alimentação.
Ligar o aparelho.
Ligar o cabo de vídeo
correctamente. Consulte
“Instalar o monitor”
(capítulo 3) para mais
informações.
Premir uma tecla no teclado
ou mover o rato para
desligar o utilitário do ecrã
vazio.
Premir no botão Select/Auto
(Seleccionar/Auto) no
painel frontal do monitor. Se
isto não melhorar a
imagem, carregue no botão
Menu para abrir o Basic
OSD Menu (Menu Básico
OSD) e regule a
luminosidade e o contraste
conforme necessário.
Manual do Utilizador A–1
Resolução de problemas
Problema Possível causa Solução
A imagem não está
centrada.
“No Connection,
Check Signal Cable”
(Sem ligação,
verifique o cabo de
sinal) aparece no
ecrã.
“Fora do intervalo.” A resolução de imagem
Poderá ser necessário
regular a posição.
O cabo de vídeo do
monitor está desligado.
e a taxa de
actualização estão
programadas para um
valor superior ao
suportado pelo monitor.
Carregar no botão Menu
para aceder ao menu OSD.
Seleccionar Image
Control (Controlo de
imagem)/ Horizontal
Position (Posição
horizontal) ou Vertical
Position (Posição vertical)
para regular a posição
horizontal ou vertical da
imagem.
Ligue o cabo de vídeo do
monitor ao conector VGA
no computador ou ligue o
cabo de sinal DVI-D
(vendido à parte – apenas
nos modelos seleccionados
do monitor f) ao conector
DVI no computador. Antes
de ligar o cabo de vídeo,
certifique-se de que o
computador está desligado.
Reinicie o computador e
entre no Modo de
segurança. Altere as
programações para uma
programação suportada
(consulte a tabela em
“Modos de vídeo
predefinidos” no Anexo B).
Reinicie o computador para
que as novas programações
sejam implementadas.
A–2 Manual do Utilizador
Resolução de problemas
Utilizar a World Wide Web
Antes de contactar o serviço de assistência a clientes, consultar a
assistência técnica da HP em: http://www.hp.com/support
Seleccionar o país/região pretendido e depois seguir as ligações
para obter a página de assistência para monitores.
Instruções para chamar a assistência técnica
Se não for possível resolver um problema utilizando as sugestões
de resolução de problemas nesta secção, pode ser necessário
contactar a assistência técnica. Para obter informações do
contacto de assistência técnica, consultar a documentação
impressa incluída com o monitor. Verificar se tem os seguintes
dados disponíveis quando fizer a chamada:
■ Número do modelo do monitor (localizado numa etiqueta na
parte de trás do monitor)
■ Número de série do monitor (localizado numa etiqueta na
parte de trás do monitor)
■ Data de compra na factura
■ Condições em que ocorreu o problema
■ Mensagens de erro recebidas
■ Configuração do hardware
■ Nome e versão do hardware e software utilizados
Localizar a etiqueta de classificações
A etiqueta de classificações no monitor indica o número de peças
sobresselentes, o número do produto e o número de série. Estes
números podem ser necessários quando se entrar em contacto
com a HP sobre o modelo do monitor.
Localizar a etiqueta de classificação do monitor na parte de trás.
Manual do Utilizador A–3
Resolução de problemas
A–4 Manual do Utilizador
Especificações Técnicas
Todas as especificações representam especificações típicas
fornecidas pelos fabricantes do componente da HP; o
desempenho real pode variar para mais ou para menos.
Monitor LCD vs da HPs
Monitor LCD vs da HP
B
Tipo de visor
vs15 da HP:
vs17 da HP:
vs19 da HP:
Tamanho da imagem
vs15 da HP:
vs17 da HP:
vs19 da HP:
Inclinação –5
Protecção do monitor Polarizador anti-reflexo com revestimento duro
Peso máximo (sem embalagem)
vs15 da HP:
vs17 da HP:
vs19 da HP:
TFT LCD Active Matrix
38,10 cm.
17 polegadas
19 polegadas
15,0 pol. na diagonal
17,0 pol. na diagonal
19,0 pol. na diagonal
o
a 30o
(apenas nos modelos seleccionados)
3,31 kg.
11,7 lb.
5,99 kg.
38,1 cm
43,2 cm
48,3 cm
38,1 cm
43,2 cm
48,3 cm
3,3 kg
5,3 kg
6,0 kg
Manual do Utilizador B–1
Especificações Técnicas
Monitor LCD vs da HP (Continuação)
Dimensões (incluindo a base)
vs15 da HP:
vs17 da HP:
vs19 da HP:
Altura x Largura x
Profundidade
13,6 x 13,7 x 7,5
polegadas
15,4 x 15 x 8,1
polegadas
16,7 x 16,8 x 8,1
polegadas
Resolução gráfica máxima
vs15 da HP:
vs17 da HP:
vs19 da HP:
Modo analógico de 1024 x 768 (75 Hz)
Modo analógico de 1280 x 1024 (75 Hz)
Modo analógico de 1280 x 1024 (75 Hz)
Modo de texto 720 x 400
Distância entre pontos
vs15 da HP:
vs17 da HP:
vs19 da HP:
0,297 x 0,297 mm
0,264 x 0,264 mm
0,294 x 0,294 mm
Frequência horizontal
(modo analógico)
vs15 da HP:
vs17 da HP:
vs19 da HP:
30 a 61 kHz
30 a 83 kHz
30 a 83 kHz
Altura x Largura x
Profundidade
345 x 347 x 189 mm
391 x 381 x 204 mm
424 x 426 x 204 mm
Taxa de actualização vertical
50 a 76 Hz
(modo analógico)
Requisitos ambientais
Temperatura:
Temperatura de funcionamento
Temperatura de não
41 a 95
–4 a 140
o
F
o
F
o
5 a 35
–20 a 60
C
o
C
funcionamento
Humidade relativa 20% a 80%
B–2 Manual do Utilizador
Monitor LCD vs da HP (Continuação)
Fonte de alimentação 100–240V , 50/60 Hz
Consumo de energia
vs15 da HP:
vs17 da HP:
vs19 da HP:
Consumo de energia no modo
Sleep
vs15 da HP:
vs17 da HP:
vs19 da HP:
Terminais de entrada Conector VGA do tipo
<32 watts normal
<45 watts normal
<45 watts normal
<2 watts normal
<2 watts normal
<2 watts normal
D de 15 pinos
Especificações Técnicas
Manual do Utilizador B–3
Especificações Técnicas
Monitor LCD f da HPs
Monitor LCD f da HP
Tipo de visor
f1705 da HP:
f1905 da HP:
Tamanho da imagem
f1705 da HP:
f1905 da HP:
Inclinação –5
Protecção do monitor Polarizador anti-encadeamento com
Peso máximo (sem embalagem)
f1705 da HP:
f1905 da HP:
Dimensões (incluindo a base)
f1705:
(altura mínima)
f1705:
(altura mínima)
TFT LCD Active Matrix
17 polegadas
19 polegadas
17,0 pol. na diagonal
19,0 pol. na diagonal
o
a 35o
revestimento rígido
(apenas em modelos seleccionados)
13 lbs.
15,4 lbs.
Altura x Largura x
Profundidade
17,7 x 14,9 x 10
polegadas
(15 polegadas)
18,5 x 16,7 x 10,5
polegadas
(13,7 polegadas)
43,2 cm
48,3 cm
43,2 cm
48,3 cm
5,9 kg
7,0 kg
Altura x Largura x
Profundidade
445 x 379 x 253 mm
(381 mm)
471 x 425 x 257 mm
(348 mm)
Resolução gráfica máxima Modos analógico e digital 1280 x 1024
(75 Hz)
Modo de texto 720 x 400
Distância entre pontos
f1705 da HP:
f1905 da HP:
B–4 Manual do Utilizador
0,264 x 0,264 mm
0,294 x 0,294 mm
Monitor LCD f da HP (Continuação)
Frequência horizontal
(modo analógico) 30 a 83 kHz
Taxa de actualização vertical
(modo analógico) 50 a 76 Hz
Especificações Técnicas
Requisitos ambientais
Temperatura:
Temperatura de funcionamento
Temperatura de não
41 a 95
–4 a 140
o
F
o
F
funcionamento
Humidade relativa 20% a 80%
Fonte de alimentação 100–240V , 50/60 Hz
Consumo de energia <70 watts normal
Consumo de energia no modo
<2 watts normal
Sleep
Terminais de entrada Conector VGA do
tipo D
conector
Conector DVI-D
(apenas nos modelos
seleccionados)
o
5 a 35
–20 a 60
C
o
C
Cabo DVI-D vendido à
parte
Manual do Utilizador B–5
Especificações Técnicas
Modos de vídeo predefinidos
Este monitor reconhece automaticamente muitos modos de entrada
de vídeo predefinidos que aparecem devidamente centrados e
com o formato correcto no ecrã. Os modos que se seguem vêm
instalados de fábrica e são as resoluções de visualização
normalmente mais utilizadas:
■ O modelo vs15 da HP suporta modos predefinidos de 1 a 11
■ O modelo vs17 da HP suporta modos predefinidos de 1 a 15
■ O modelo vs19 da HP suporta modos predefinidos de 1 a 15
■ O modelo f1705 da HP suporta modos predefinidos de 1 a 15
■ O modelo f1905 da HP suporta modos predefinidos de 1 a 15
B–6 Manual do Utilizador
Especificações Técnicas
Modos de entrada de vídeo instalados de fábrica
Predefinições Formato
de pixels
1 640 x 480 31,5 60,0
2 640 x 480 37,9 72,0
3 640 x 480 37,5 75,0
4 720 x 400 31,5 70,0
5 800 x 600 37,9 60,0
6 800 x 600 48,1 72,0
7 800 x 600 46,9 75,0
8 832 x 624 49,7 75,0
9 1024 x 768 48,4 60,0
10 1024 x 768 56,5 70,0
11 1024 x 768 60,0 75,0
12* 1152 x 870 68,7 75,6
13* 1152 x 900 71,7 76,0
Frequência
horizontal (kHz)
Frequência
vertical (Hz)
14* 1280 x 1024 63,9 60,0
15* 1280 x 1024 80,0 75,0
*Predefinição não suportada pelo monitor vs15 da HP.
Manual do Utilizador B–7
Especificações Técnicas
Qualidade do monitor LCD e política de pixels
O Monitor LCD da HP utiliza uma tecnologia de alta precisão,
fabricada de acordo com os padrões mais elevados para garantir
um desempenho sem problemas. Contudo, o monitor pode ter
algumas imperfeições, tais como pontos escuros ou pontos
brilhantes pequenos. Isto é uma característica comum a todos os
visores LCD utilizados em produtos fornecidos pelos fornecedores
e não é específico do Monitor LCD da HP. Estas imperfeições são
provocadas por um ou mais pixels ou sub-pixels defeituosos.
■ Um pixel é constituído por um sub-pixel vermelho, um verde e
um azul.
■ Um pixel defeituoso está sempre ligado (um ponto brilhante
num fundo escuro) ou está sempre desligado (um ponto escuro
num fundo claro). O primeiro caso é o mais visível dos dois.
■ Um sub-pixel defeituoso (defeito de pontos) é menos visível do
que um pixel completamente defeituoso, é pequeno e só pode
ser visto num determinado tipo de fundo.
O Monitor LCD da HP tem:
■ Menos de 5 pontos defeituosos
■ 0 pixels defeituosos
■ 3 sub-pixels brilhantes defeituosos (máximo)
■ 5 sub-pixels escuros defeituosos (máximo)
Para localizar os pixels defeituosos, o monitor deve ser
visualizado em condições de funcionamento normais e no modo
de funcionamento normal a uma taxa de actualização e resolução
suportada e a uma distância de cerca de 50 cm (16 polegadas).
A HP espera que, com o tempo, a indústria continue a aperfeiçoar
a sua capacidade para produzir monitores com menos
imperfeições e a ajustar as directivas à medida que forem
introduzidos melhoramentos.
B–8 Manual do Utilizador
Especificações Técnicas
Requisitos do cabo de alimentação
A fonte de alimentação do monitor é fornecida com a
funcionalidade Automatic Line Switching (ALS – comutação
automática de linha). Esta funcionalidade permite que o
computador funcione com tensões de entrada entre 100–120V
ou 200–240V .
O conjunto de cabos de alimentação (cabo flexível ou ficha para
ligação à tomada de parede) recebidos com o monitor satisfaz
os requisitos de utilização no país/região onde adquiriu o
equipamento.
Se necessitar de obter um cabo de alimentação destinado a ser
utilizado noutro país/região, deverá adquirir o cabo de
alimentação aprovado para utilização nesse país/região.
O cabo de alimentação deve ser o adequado para o produto e
deve estar em conformidade com a tensão e corrente indicadas na
etiqueta de classificações eléctricas do produto. As classificações
de tensão e corrente do cabo devem ser superiores às
classificações indicadas para o produto. Além disso, a área de
secção transversal do fio deve ter no mínimo 0,75 mm²
ou 18AWG e o comprimento do cabo deve ser entre 4,94 pés
(1,5 m) e 12 pés (3,6 m). Caso tenha dúvidas relacionadas com o
tipo de cabo de alimentação a utilizar, contacte o fornecedor de
assistência autorizado da HP.
O cabo de alimentação deve ser colocado de forma a que não
seja pisado nem perfurado por objectos colocados sobre ou junto
a este. Deve prestar-se especial atenção à ficha, à tomada
eléctrica e ao ponto em que o cabo sai do produto.
Manual do Utilizador B–9
Especificações Técnicas
B–10 Manual do Utilizador
C
Avisos da entidade reguladora
Aviso da Federal Communications Commission (Comissão de comunicações federais norte-americana)
Este equipamento foi testado e está em conformidade com os
limites para um dispositivo digital da Classe B, de acordo com a
Parte 15 das Normas FCC. Estes limites são concebidos para
fornecer uma protecção razoável contra interferências nocivas
numa instalação doméstica. Este equipamento gera, utiliza e pode
emitir energia de radiofrequência e, se não for instalado e
utilizado de acordo com as instruções, pode provocar
interferências prejudiciais às comunicações por rádio. No
entanto, não se pode garantir que não ocorra nenhuma
interferência numa determinada instalação. Se este equipamento
provocar interferências prejudicais à recepção de rádio ou
televisão, o que pode ser determinado desligando e ligando o
equipamento, o utilizador é incentivado a tentar corrigir a
interferência através de uma ou várias das seguintes medidas:
■ Reorientar ou reinstalar a antena receptora.
■ Aumentar a distância entre o equipamento e o receptor.
■ Ligar o equipamento a uma tomada de parede num circuito
diferente daquele ao qual está ligado o receptor.
■ Consultar o revendedor ou um técnico especialista de rádio e
televisão para obter ajuda.
Manual do Utilizador C–1
Avisos da entidade reguladora
Modificações
A FCC exige que o utilizador seja notificado do facto de
quaisquer alterações ou modificações introduzidas no dispositivo
que não sejam aprovadas explicitamente pela Hewlett-Packard
Company poderem invalidar a autorização do utilizador para
utilizar o equipamento.
Cabos
As ligações a este dispositivo devem ser efectuadas com cabos
blindados que tenham tampas de conectores RFI/EMI metálicas
para manter a conformidade com os Regulamentos e Normas FCC.
C–2 Manual do Utilizador
Avisos da entidade reguladora
Declaração de conformidade para produtos marcados com o logótipo FCC, somente nos Estados Unidos
Este dispositivo está em conformidade com a Parte 15 das Regras
FCC. A sua utilização está sujeita às duas condições que se
seguem: (1) este dispositivo não pode provocar interferências
nocivas, e (2) este dispositivo deve aceitar qualquer interferência
recebida, incluindo as interferências que possam causar um
funcionamento indesejado.
Para perguntas relacionadas com o produto, contactar:
Hewlett-Packard Company
P. O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000
Ou ligar para o número
1-800-474-6836
Para questões relacionadas com esta declaração FCC, contactar:
Hewlett-Packard Company
P. O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000
Ou ligar para o número
1-281-514-3333
Para identificar este produto, consultar o número de peça, série ou
modelo do produto.
Manual do Utilizador C–3
Avisos da entidade reguladora
Eliminação de materiais
Este produto HP contém os seguintes materiais que poderão exigir
um tratamento especial no fim da sua vida útil:
■ Mercúrio na lâmpada fluorescente no visor LCD.
■ Chumbo na solda e em alguns fios de componentes.
A eliminação deste material pode estar regulamentada devido a
considerações ambientais. Para informações sobre a eliminação
ou reciclagem, contacte as entidades locais competentes ou a
associação de indústrias electrónicas dos EUA, a EIA (Electronic
Industries Alliance) (http://eiae.org).
Aviso para o Canadá
Este aparelho digital de classe B preenche todos os requisitos da
regulamentação canadiana relativa a equipamentos que causam
interferências.
Avis Canadien
Cet appareil numérique de la classe B respecte toutes les
exigences du Règlement sur le matériel brouilleur du Canada.
C–4 Manual do Utilizador
Avisos da entidade reguladora
Aviso Regulador da União Europeia
Este produto está em conformidade com as seguintes directivas da UE:
■ Directiva para a Baixa Tensão 23/73/CEE
■ Directiva CEM 89/336/CEE
O cumprimento destas directivas implica a conformidade com as
normas europeias harmonizadas aplicáveis (normas europeias)
que estão listadas na Declaração de Conformidade da EU emitida
pela Hewlett-Packard para este produto ou esta família de
produtos.
O cumprimento das directivas é indicado pela seguinte marca de
conformidade aplicada no produto:
XXXX*
Esta marca é válida para
produtos que não de
telecomunicações e produtos
de telecomunicações
harmonizados da EU
(p. ex. Bluetooth).
Manual do Utilizador C–5
Esta marca é válida para
produtos de telecomunicações
não harmonizados na EU.
*Número de organismo
notificado (utilizado apenas
quando aplicável – consultar a
etiqueta do produto)
Avisos da entidade reguladora
Destruição, por Utilizadores na União Europeia, de Equipamento Usado no Lixo Doméstico
Este símbolo, no produto ou na respectiva embalagem, indica que
este material não deve ser destruído com outro lixo doméstico. É
da sua responsabilidade destruir o equipamento usado levando-o
para um local de recolha apropriado, destinado à reciclagem de
produtos eléctricos e electrónicos usados. A recolha e reciclagem
separada do seu equipamento doméstico quando da destruição,
ajudará a preservar os recursos naturais e a assegurar que ele é
reciclado através de um processo que protege a saúde humana e
o ambiente. Para obter mais informações sobre onde pode
colocar o seu equipamento usado para reciclagem, contacte a
entidade responsável local, o serviço de destruição do lixo
doméstico, ou a loja onde adquiriu o produto.
C–6 Manual do Utilizador
Avisos da entidade reguladora
Aviso para o Japão
Aviso para o Cabo de Alimentação no Japão
Aviso para a Coreia
Manual do Utilizador C–7
Avisos da entidade reguladora
Conformidade com o programa EPA Energy Star
Os produtos com o logótipo ENERGY STAR® na embalagem estão
qualificados de acordo com as directivas ENERGY STAR
®
da
Agência de protecção ambiental dos EUA, no que se refere a
eficiência energética.
Os produtos portadores da etiqueta ENERGY STAR
®
foram
concebidos para consumir menos energia, ajudam-no a poupar
dinheiro nas contas de utilitários e contribuem para a preservação
do ambiente.
®
ENERGY STAR
é uma marca registada do governo dos Estados
Unidos.
C–8 Manual do Utilizador
Avisos da entidade reguladora
Programa de reciclagem da HP
A HP dispõe de programas de reciclagem de hardware da HP e
de outros fabricantes em várias áreas geográficas.
As condições e a disponibilidade destes programas variam de
acordo com a área geográfica, consoante a legislação e as
necessidades dos clientes. Para mais informações sobre o
programa de reciclagem da HP, consulte o Web site da HP:
http://www.hp.com/recycle
Manual do Utilizador C–9
Número de peça: 378428-B23
Loading...
