Внешние карты памяти

Руководство пользователя

© Copyright 2008 Hewlett-Packard
Development Company, L.P.

Логотип SD — товарный знак
соответствующего владельца.

Приведенная в этом документе
информация может быть изменена без
уведомления. Гарантийные
обязательства для продуктов и услуг HP
приведены только в условиях гарантии,
прилагаемых к каждому продукту и
услуге. Никакие содержащиеся здесь
сведения не могут рассматриваться как
дополнение к этим условиям гарантии. HP
не несет ответственности за технические
или редакторские ошибки и
данном документе.

Издание 1-е, ноябрь 2008 г.

Номер документа: 501593-251

упущения в

Уведомление о продукте

В этом руководстве пользователя
описываются функции, которые являются
общими для большинства моделей.
Некоторые функции могут быть
недоступны на данном компьютере.

Содержание

1 Использование цифровых карт памяти

Установка цифровой карты ............................................................................................................... 1

Остановка и извлечение цифровой карты ....................................................................................... 2

2 Использование карт ExpressCard

Настройка карты ExpressCard ........................................................................................................... 4

Установка карты ExpressCard ............................................................................................................ 4

Остановка и извлечение карты ExpressCard ................................................................................... 6

Указатель ............................................................................................................................................................ 7

iii

iv

1 Использование цифровых карт

памяти

Дополнительные цифровые карты обеспечивают надежное хранение и удобный обмен данными.
Эти карты часто используются в цифровых камерах, имеющих гнездо для цифровых карт памяти,
и карманных компьютерах, а также в других компьютерах.

Гнездо для цифровых карт памяти поддерживает следующие форматы:

Memory Stick (MS)

●

Memory Stick Pro (MSP)

●

MultiMediaCard (MMC)

●

Secure Digital (SD)

●

xD-Picture Card (XD)

●

xD-Picture Card (XD), тип H

●

xD-Picture Card (XD), тип M

●

Установка цифровой карты

ПРЕДУПРЕЖДЕНИЕ: Во избежание повреждения цифровой карты и компьютера не

вставляйте в гнездо для цифровых карт памяти никаких адаптеров.

ПРЕДУПРЕЖДЕНИЕ: Во избежание повреждения контактов цифровой карты при ее установке

прикладывайте минимальные усилия.

1. Поверните цифровую карту этикеткой вверх и контактами в сторону компьютера.

Установка цифровой карты 1

2. Вставьте карту в гнездо для цифровых карт памяти и нажмите на нее, чтобы зафиксировать

на месте.

При обнаружении устройства будет слышен звуковой сигнал и может появиться меню
параметров.

Остановка и извлечение цифровой карты

ПРЕДУПРЕЖДЕНИЕ: Во избежание потери данных или зависания системы остановите

цифровую карту перед ее извлечением.

1. Сохраните информацию и закройте все программы, связанные с цифровой картой.

ПРИМЕЧАНИЕ: Чтобы прекратить передачу данных, нажмите кнопку Отмена в окне

копирования.

2. Остановите цифровую карту.

а. Дважды щелкните значок Безопасное извлечение устройства в области

уведомлений в правом углу панели задач.

ПРИМЕЧАНИЕ: Чтобы вывести на экран значок «Безопасное извлечение

устройства», щелкните в области уведомления значок Отображать скрытые значки
(< или <<).

б. Щелкните название цифровой карты в списке.

в. Щелкните Остановить, затем щелкните ОК.

2 Глава 1 Использование цифровых карт памяти

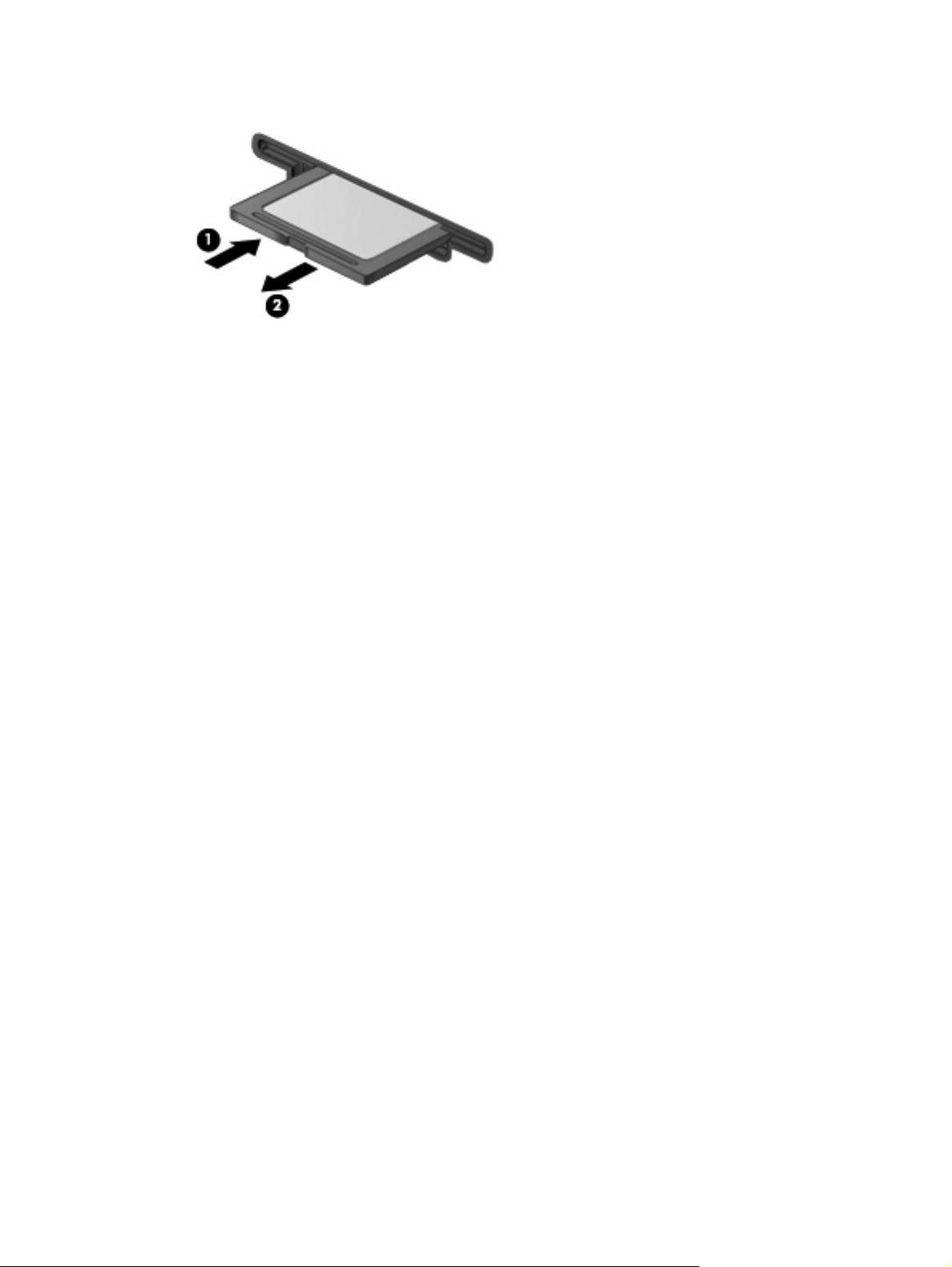

3. Нажмите на цифровую карту (1), затем извлеките ее из гнезда (2).

Остановка и извлечение цифровой карты 3

2 Использование карт ExpressCard

ExpressCard — это высокопроизводительная карта памяти PC Card, установленная в гнездо для
карт ExpressCard.

Как и стандартная карта PC Card, карта ExpressCard представляет собой устройство размером
с кредитную карточку, соответствующее стандарту PCMCIA (Personal Computer Memory Card

International Association).

Настройка карты ExpressCard

Установите только программное обеспечение, необходимое для работы данного устройства.
Если изготовитель карты ExpressCard рекомендует установить драйверы, руководствуйтесь
следующим.

Устанавливайте только драйверы для используемой операционной системы.

●

Не устанавливайте никакое другое программное обеспечение, такое как службы поддержки

●

карт и гнезд, а также программы активизации (enabler), поставляемые изготовителем карт
ExpressCard.

Установка карты ExpressCard

ПРЕДУПРЕЖДЕНИЕ: Во избежание повреждения компьютера и внешних карт памяти не

устанавливайте карты PC Card в гнездо для карт ExpressCard.

ПРЕДУПРЕЖДЕНИЕ: Чтобы избежать повреждения разъемов, соблюдайте следующие

правила.

При установке карты ExpressCard прикладывайте минимальные усилия.

Не перемещайте и не перевозите компьютер при использовании карты ExpressCard.

В гнездо ExpressCard может быть вставлена защитная вставка. Для извлечения вставки
выполните следующие действия.

1. Надавите на вставку (1), чтобы ее разблокировать.

4 Глава 2 Использование карт ExpressCard

2. Извлеките вставку из гнезда (2).

Для установки карты ExpressCard выполните следующие действия.

1. Поверните карту этикеткой вверх и контактами в сторону компьютера.

2. Вставьте карту в гнездо карт ExpressCard и нажмите на нее, чтобы она надежно встала на

место.

При обнаружении устройства будет слышен звуковой сигнал и может появиться меню
параметров.

ПРИМЕЧАНИЕ: При первой установке карты ExpressCard в области уведомлений будет

показано сообщение о распознании устройства компьютером.

ПРИМЕЧАНИЕ: Вставленная карта ExpressCard потребляет энергию, даже когда она не

используется. Для экономии электроэнергии остановите работу карты ExpressCard, если она не
используется.

Установка карты ExpressCard 5

Остановка и извлечение карты ExpressCard

ПРЕДУПРЕЖДЕНИЕ: Во избежание потери данных или зависания системы остановите карту

ExpressCard перед ее извлечением.

1. Сохраните информацию и закройте все программы, связанные с картой ExpressCard.

ПРИМЕЧАНИЕ: Чтобы прекратить передачу данных, щелкните кнопку Отмена в окне

копирования.

2. Остановите карту ExpressCard.

а. Дважды щелкните значок Безопасное извлечение устройства в области

уведомлений в правом углу панели задач.

ПРИМЕЧАНИЕ: Чтобы вывести на экран значок «Безопасное извлечение

устройства», щелкните в области уведомления значок Отображать скрытые значки
(< или <<).

б. Щелкните название карты ExpressCard в списке.

в. Щелкните Остановить, затем щелкните ОК.

3. Чтобы освободить и извлечь карту ExpressCard, выполните следующие действия.

а. Осторожно надавите на карту ExpressCard (1), чтобы ее разблокировать.

б. Извлеките карту ExpressCard из гнезда (2).

6 Глава 2 Использование карт ExpressCard

Указатель

К

карта памяти

определение 1

Карта ExpressCard

извлечение 6
извлечение вставки 4
настройка 4
остановка 6
установка 4

Н

Настройка карты ExpressCard 4

Ц

Цифровая карта

извлечение 2
остановка 2
установка 1

E

ExpressCard

определение 4

Указатель 7
