HP Scanjet Enterprise 7000 s2/Flow 7000 s2

Руководство пользователя

Авторские права и лицензия

Товарные знаки

Воспроизведение, адаптация и перевод без предварительного письменного разрешения запрещены, за исключением случаев, предусмотренных законодательством по защите авторских прав.

Приведенная в этом документе информация может быть изменена без уведомления.

Гарантийные обязательства для продуктов и услуг HP приведены только в условиях гарантии, прилагаемых к каждому продукту и услуге. Никакие содержащиеся здесь сведения не могут рассматриваться ка условиям гарантии. HP не несет ответственности за технические или редакторские ошибки и упущения в данном документе.

дополнение к этим

ENERGY STAR — зарегистрированный в США служебный знак Агентства по защите окружающей среды (США).

Microsoft и Windows — зарегистрированные товарные знаки

Microsoft Corporation.

Edition 2, 10/2013

Содержание

1 Основные сведения об изделии ................................................................................................................ 1

Особенности устройства .................................................................................................................... 1

Вид спереди ........................................................................................................................................ 2

Передняя панель ................................................................................................................................ 2

Вид сзади ............................................................................................................................................ 4

Очистка роликов сканера перед сканированием ............................................................................. 4

Сведения о профилях сканирования ................................................................................................ 6

Программное обеспечение сканера ................................................................................................. 7

HP Smart Document Scan Software (Программа HP для сканирования документов) ... 7

HP Scanner Tools Utility (Программа HP для обслуживания сканера) ........................... 8

HP TWAIN ........................................................................................................................... 8

Спящий режим .................................................................................................................................... 8

2 Использование сканера ............................................................................................................................. 11

Загрузка оригиналов ......................................................................................................................... 11

Советы по загрузке документов ...................................................................................... 11

Загрузка документов ........................................................................................................ 13

Загрузка открыток в устройство подачи документов .

Сканирование документов ............................................................................................................... 16

Советы по сканированию ................................................................................................ 16

Сканирование с помощью кнопок на панели управления ............................................ 17

Сканирование с помощью HP Smart Document Scan Software (Программа HP для

сканирования документов) .............................................................................................. 17

Сканирование с помощью программ, совместимых с ISIS или TWAIN ....................... 18

................................................... 16

3 Обзор функций программы сканирования ............................................................................................ 19

Работа с профилями сканирования ................................................................................................ 19

Просмотр профилей ........................................................................................................ 20

Создание профилей HP Smart Document Scan Software (Программа HP для

сканирования документов) .............................................................................................. 20

Создание профилей сканирования, использующих программы сканиров

сторонних поставщиков ................................................................................................... 21

Импорт и экспорт HP Smart Document Scan Profiles (Профили программы HP для

сканирования документов) .............................................................................................. 22

Сканирование длинных или сверхдлинных документов ............................................................... 22

Ускоренное сканирование за счет аппаратного сжатия ................................................................ 23

RUWW iii

ания

Фильтрация цвета в документе (исключение цвета) ..................................................................... 24

Автоматическое определение размера страницы ......................................................................... 24

Автоматическая обрезка отсканированных изображений ............................................................ 25

Автоматическое определение цвета .............................................................................................. 25

Обнаружение ошибок подачи .......................................................................................................... 26

4 Уход и обслуживание ................................................................................................................................. 27

Вкладка обслуживания в HP Scanner Tools Utility (Программа HP для обслуживания

сканера) ............................................................................................................................................. 27

Заказ расходных материалов и принадлежностей ........................................................................ 27

Очистка полос сканирования ........................................................................................................... 28

Очистка тракта подачи бумаги ........................................................................................................ 29

Очистка роликов ............................................................................................................................... 30

Замена роликов ................................................................................................................................ 33

5 Устранение неполадок ............................................................................................................................... 35

Ошибки ск

Основные советы по устранению неполадок ................................................................................. 36

Устранение неполадок при установке сканера .............................................................................. 37

Неполадки при инициализации сканера и аппаратные проблемы .............................................. 39

Неполадки в работе сканера ........................................................................................................... 41

анера ................................................................................................................................ 35

Проверка кабелей ............................................................................................................ 38

Удалите и снова установите драйверы и средства HP Scanjet ................................... 38

Проверка соединения USB ............................................................................................. 39

Проверка питания сканера .............................................................................................. 40

Перезапуск сканера ......................................................................................................... 40

Сканер перестал работать правильно ........................................................................... 41

Сканер не включается ..................................................................................................... 42

Сканер постоянно отключается ...................................................................................... 42

Неполадки ЖК-дисп

Сканер не сразу начинает сканирование ....................................................................... 43

Сканер выполняет сканирование только одной стороны двустороннего

документа ......................................................................................................................... 43

В отсканированном документе не хватает страниц ...................................................... 43

Отсканированное изображение выглядит размытым ................................................... 44

Нарушен порядок отсканированных страниц ................................................................ 44

Оптимизация скорости сканирования ............................................................................ 44

Отсканированная страница полностью черная или полностью белая ....................... 45

Отсканированные изображения неровные .................................................................... 45

На отпечатанной странице появляются ве

На отпечатанной странице появляются вертикальные цветные полосы ................... 45

лея сканера или неправильная работа кнопок сканера ............. 43

ртикальные белые полосы ....................... 45

iv RUWW

Файлы отсканированных изображений имеют слишком большой размер ................. 46

Кнопки сканера работают неправильно ......................................................................................... 46

Проблемы, связанные с трактом подачи бумаги ........................................................................... 47

Замятие, перекосы, нарушение подачи или одновременная подача нескольких

страниц ............................................................................................................................. 47

Сканирование непрочных оригиналов ........................................................................... 48

Бумага не выходит из сканера ........................................................................................ 48

Скрученные оригиналы в выходном лотке сканера ...................................................... 48

Нижняя часть отсканированного изображения обрезана ............................................. 49

Отсканированное изображение имеет штрихи или царапины ..................................... 49

При загруз

ке носителей часто происходит замятие ..................................................... 49

Устранение замятия в тракте подачи бумаги ................................................................ 49

6 Специальные возможности и поддержка .............................................................................................. 51

LCD Reader ....................................................................................................................................... 51

Управление кнопками сканера ........................................................................................................ 51

7 Характеристики и гарантия ....................................................................................................................... 53

Технические характеристики сканера ............................................................................................. 53

Характеристики устройства подачи документов ............................................................................ 54

Условия эксплуатации ...................................................................................................................... 54

Соответствие нормам ...................................................................................................................... 54

Экономия энергии ............................................................................................................................. 54

Утилизация отработавшего срок службы оборудования частными пользователями в

странах ЕС ........................................................................................................................................ 55

Ограниченная гарантия Hewlett-Packard ........................................................................................ 55

Указатель ..................................................................................................................................

........................ 57

RUWW v

vi RUWW

1 Основные сведения об изделии

В данном руководстве пользователя содержатся все необходимые сведения по использованию устройства.

Особенности устройства

●

Вид спереди

●

Передняя панель

●

Вид сзади

●

Очистка роликов сканера перед сканированием

●

Сведения о профилях сканирования

●

Программное обеспечение сканера

●

Спящий режим

●

Особенности устройства

Таблица 1-1 Функции

Разрешение 600 пикселов на дюйм (ppi)

Память 512 МБ DDRII оперативной памяти (ОЗУ).

Работа с бумагой

Подключение Разъем USB 2.0 для подключения к компьютеру.

Функции защиты окружающей среды

Сканирование

Устройство подачи документов. Вместимость до 50 листов бумаги.

●

Двустороннее сканирование. Сканирование двусторонних документов за один

●

проход.

Удаление пустых страниц. Удаление чистых листов при сканировании (лучше

●

всего работает с белыми или светлыми страницами).

Ультразвуковое обнаружение двойной подачи. Обнаружение одновременной

●

по

да

чи нескольких страниц.

Выходной лоток стандартной емкости. Выходной лоток находится рядом с

●

нижней частью устройства и может выдвигаться для использования.

По умолчанию устройство переходит в спящий режим после 15 минут бездействия.

●

Высокий процент компонентов и материалов из перерабатываемого сырья

●

Соответствует требованиям ENERGY STAR

Поддержка одностороннего и двустороннего сканирования.

●

Поддержка стандартного и пользовательского профилей сканирования.

●

RUWW

Особенности устройства

Вид спереди

1 Выходной лоток для документов

2 Панель управления и ЖК-дисплей

3 Кнопка питания

4 Входной лоток для документов

5 Фиксатор устройства подачи документов

Передняя панель

Кнопки на передней панели сканера используются для запуска сканирования и настройки некоторых параметров сканера.

2 Глава 1 Основные сведения об изделии RUWW

Метка Элемент Название Описание

Сервис Позволяет запустить программу HP Scanner Tools

Utility (Программа HP для обслуживания сканера)

для выполнения следующих задач.

Настройка списка профилей на передней

●

панели устройства.

Создание профилей сканирования,

●

использующих программы сканирования сторонних поставщиков (не HP).

Изменение параметров управления питанием

●

устройства.

● Просмотр сведений о параметрах, состоянии и

обслуживании устройства.

Отмена Отмена текущего сканирования.

ЖК-дисплей Отображение доступных профилей сканирования, а

также сообщений о состоянии и ошибках.

Назад Возврат к списку профилей при просмотре сведений

о профиле.

OК/Выбрать Позволяет прокручивать список профилей

сканирования и просматривать сведения о них.

●

Нажимайте кнопки списка профилей.

Нажмите ОК для просмотра сведений или

●

возврата к списку при просмотре сведений о профиле.

Одностороннее сканирование

Двустороннее сканирование

Запуск одностороннего сканирования.

Запуск двустороннего сканирования.

и для прокрутки

RUWW

Передняя панель

Вид сзади

Метка Описание

1 Разъем замка блокировки кабельного типа

2 Разъем USB

3 Разъем блока питания

Очистка роликов сканера перед сканированием

Чтобы оптимизировать производительность подачи бумаги и минимизировать замятия бумаги, HP рекомендует выполнить очистку роликов сканирования перед использованием сканера в

первый раз.

Чтобы очистить ролики, выполните указанные ниже действия.

1. Выключите сканер и отсоедините кабель питания.

2. Откройте крышку устройства подачи документов.

4 Глава 1 Основные сведения об изделии RUWW

3. В задней части открытой крышки устройства подачи документов поднимите крышку

роликов подачи для доступа к верхним роликам.

4. В передней части открытой крышки устройства подачи документов нажмите на выступы на

узле крышки роликов и аккуратно потяните ее вперед для доступа к верхним роликам подачи.

RUWW

Очистка роликов сканера перед сканированием

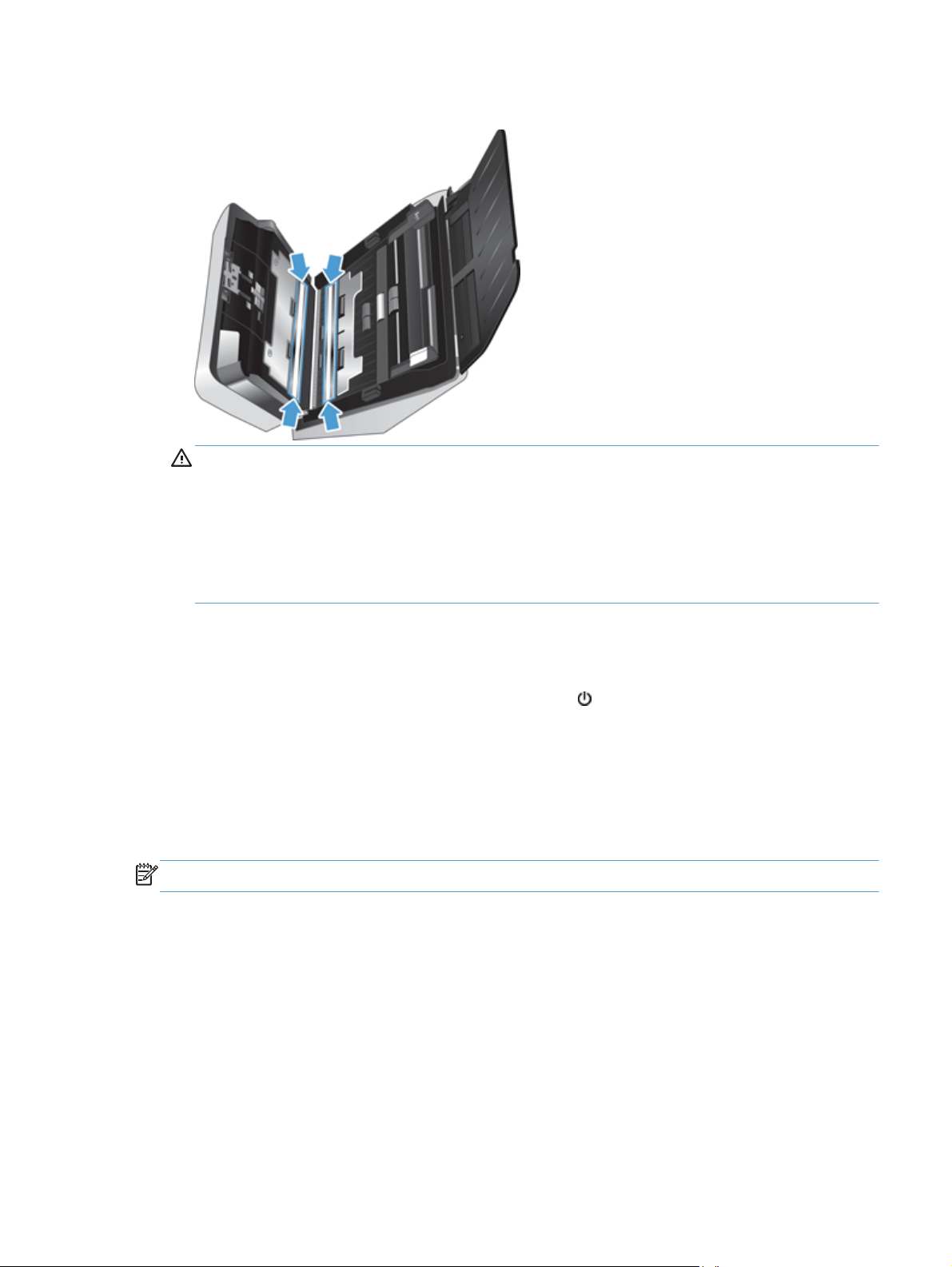

5. С помощью специальной салфетки для очистки тракта подачи бумаги, которая

прилагается к сканеру, или чистой ткани без ворса, смоченной в изопропиловом спирте, протрите ролики подачи с обеих сторон открытой крышки.

Протирайте ролики сверху вниз, полностью проворачивая их вокруг оси для очистки всей поверхности.

ПРЕДУПРЕЖДЕНИЕ. Прежде чем поместить бумагу в устройство подачи документов,

подождите две минуты, чтобы ролики подачи высохли.

6. Закройте крышки роликов в передней и задней частях открытой крышки устройства

подачи документов.

7. Закройте крышку устройства подачи документов и снова подсоедините кабель питания к

устройству.

8. Нажмите кнопку питания (

) для включения устройства.

Сведения о профилях сканирования

При наличии часто выполняемых задач сканирования можно использовать профиль сканирования, чтобы создать и сохранить набор параметров сканирования. Это позволяет быстро использовать одни и те же параметры при каждом выполнении определенной задачи сканирования. Для профиля сканера можно также назначить кнопку.

После создания профиля можно использовать HP Smart Document Scan Software (Программа HP для сканирования документов) для решения следующих задач.

● Выбор и з

Изменение профиля.

●

Удаление профиля.

●

Создание нового профиля на основе уже существующего.

●

пуск профиля.

СОВЕТ: HP Smart Document Scan Software (Программа HP для сканирования документов)

предлагает набор стандартных профилей для начала работы.

6 Глава 1 Основные сведения об изделии RUWW

Если необходимо использовать профили кнопок «Одностороннее сканирование» ( ) и «Двустороннее сканирование» ( обслуживания сканера) для решения следующих задач.

Добавление профилей в список профилей сканера на ЖК-дисплее сканера.

●

Изменение порядка профилей в сканере на ЖК-дисплее сканера.

●

Удаление профилей в списке профилей сканера на ЖК-дисплее.

●

), используйте HP Scanner Tools Utility (Программа HP для

Программное обеспечение сканера

К сканеру прилагается набор различных программ для сканирования и управления документами, в том числе:

HP Smart Document Scan Software (Программа HP для сканирования документов)

●

HP Scanner Tools Utility (Программа HP для обслуживания сканера)

●

HP TWAIN

●

HP Smart Document Scan Software (Программа HP для сканирования документов)

HP Smart Document Scan Software (Программа HP для сканирования документов) предоставляет пошаговые инструкции для сканирования. Чтобы запустить программу, дважды щелкните значок HP Smart Document Scan Software (Программа HP для сканирования документов) на рабочем столе компьютера. Для получения дополнительной информации см. раздел Help (Справка) в программе HP Smart Document Scan Software (Программа HP для сканирования документов).

Главное окно

Главное окно появляется при запуске HP Smart Document Scan Software (Программа HP для сканирования документов). Используйте это окно для выполнения следующих задач.

Запуск сканирования. Загрузите оригинал в устройство подачи документов, выберите

●

профиль и щелкните Scan (Сканирование). Будет выполнено сканирование в соответствии с параметрами выбранного профиля.

Работа с профилями. Создание и изменение профилей, содержащих параметры сканера

●

и действия, выполня

Окно выполнения сканирования

Окно выполнения сканирования открывается при запуске сканирования. Используйте это окно для выполнения следующих задач.

Просмотр миниатюр страниц в процессе сканирования.

●

Сканирование других страниц.

●

емые с отсканированными документами.

RUWW

Повторное сканирование отдельных страниц.

●

Индивидуальное редактирование страниц для обрезки, вращения и выравнивания

●

изображений.

Программное обеспечение сканера

Удаление страниц или изменение их порядка.

●

Завершение сканирования и обработка документа.

●

Для получения дополнительной информации нажмите Help (Справка) на панели меню HP Smart Document Scan Software (Программа HP для сканирования документов).

HP Scanner Tools Utility (Программа HP для обслуживания сканера)

С помощью HP Scanner Tools Utility (Программа HP для обслуживания сканера) можно настраивать список профилей сканирования на передней панели сканера, создавать профили сканирования, использующие программы сканирования сторонних поставщиков, изменять параметры управления питанием сканера и находить сведения о параметрах, состоянии и обслуживании сканера.

Чтобы запустить программу, выполните одно из указанных ниже действий.

Дважды щелкните значок HP Scanner Tools Utility (Программа HP для обслуживания сканера)

●

на рабочем столе.

●

Нажмите кнопку «Сервис» (

Щелкните Пуск, Программы или Все программы, затем HP, Scanjet, 7000 s2 и выберите

●

Scanner Tools Utility (Программа для обслуживания сканера).

Для получения дополнительной информации см. раздел Help (Справка) в программе HP Scanner Tools

Utility (Программа HP для обслуживания сканера).

) на лицевой панели сканера.

HP TWAIN

HP TWAIN позволяет выполнять сканирование с помощью TWAIN-совместимых программ от сторонних поставщиков (не HP). Не все программы, совместимые с TWAIN, работают одинаково, поэтому для получения подробных сведений о выполнении сканирования см. инструкции к конкретной программе.

Спящий режим

По умолчанию сканер переходит в спящий режим после 15 минут бездействия. После двух часов бездействия сканер автоматически отключается для экономии энергии. Для изменения

8 Глава 1 Основные сведения об изделии RUWW

параметров по умолчанию спящего режима или режима автоотключения выполните следующие действия.

1. Нажмите кнопку «Сервис» (

для обслуживания сканера).

2. Перейдите на вкладку Settings (Параметры) и выберите подходящие параметры для

спящего режима и режима автоотключения.

Чтобы указать период ожидания, после которого сканер перейдет в спящий режим,

●

выберите 15 minutes (15 минут) или 1 hour (1 час) в раскрывающемся списке Sleep: Put the scanner to sleep after (Спящий режим: Включать спящий режим сканера после):.

Чтобы указать пе

●

автоотключения, выберите подходящее значение в раскрывающемся списке AutoOff: Turn off the scanner after (Автоотключение: Отключать сканер через): 1 hour (1 час), 2 hours (2 часа), 4 hours (4 часа) или Never (Никогда).

риод ожидания, после которого сканер перейдет в режим

), чтобы запустить HP Scanner Tools Utility (Программа HP

RUWW

Спящий режим

10 Глава 1 Основные сведения об изделии RUWW

2 Использование сканера

В следующих разделах описываются процедуры загрузки и сканирования оригиналов.

Загрузка оригиналов

●

Сканирование документов

●

Загрузка оригиналов

Советы по загрузке документов

●

Загрузка документов

●

Загрузка открыток в устройство подачи документов

●

Советы по загрузке документов

Максимальная емкость устройства подачи документов составляет 50 листов бумаги 75 г/

●

. При использовании более плотной бумаги максимальная емкость будет меньше.

При использовании стопки открыток плотностью до 15 пунктов максимальная емкость

●

устройства составляет приблизительно 9–10 открыток.

Убедитесь, что документ соответствует указанным ниже требованиям.

●

Ширина: от 52 до 220 мм (от 2,1 до 8,7 дюйма)

Длина: от 74 до 3100 мм (от 2,9 до 122 дюймов)

Плотность:

Установите размер страницы с помощью параметра Auto detect size (Автоматическое

●

от 41 до 209 г/м

(от 11 до 56 фунтов)

определение размера) или в соответствии с шириной и длиной сканируемой страницы.

Устройство подачи документов предназначено для использования открыток, отвечающих

●

следующим требованиям.

Минимальный размер: от 52 до 74 мм (от 2,1 до 2,9 дюйма)

Максимальный размер: от 210 до 269 мм (8,3 до 10,6 дюйма)

Минимальная плотность:

Максимальная плотность:

Сканирование документов следующих типов может привести к замятию бумаги или

●

253 г/м

(12 пунктов или 102 фунта)

(15 пунктов или 120 фунтов)

326 г/м

повреждению листа.

RUWW

Загрузка оригиналов

Смятые или согнутые документы Скрученные документы

Разорванные документы Документы со скрепками или

скобами

Копировальная бумага Мелованная бумага

Очень тонкая, полупрозрачная бумага

Фотографии Прозрачная пленка для проектора

Слипшиеся листы бумаги Бумага с не до конца высохшим

Бумага с наклеенными этикетками

тонером или с влажными веществами (например, клеем или корректурной жидкостью)

● Перед размещением документа в устройстве подачи необходимо разгладить изгибы и

расправить документ. Если передний край документа скручен или изогнут, возможно замятие бумаги.

При загрузке листов менее 74 мм (2,9 дюйма) по одной из сторон, например визитных

●

карточек, размещайте их вдоль направляющих бумаги.

Для сканирования непрочных документов (фотографий или документов на сморщенной

●

или очень легкой бумаге) не

обходимо перед загрузкой в лоток подачи документов

поместить документ в прозрачный плотный конверт не шире 220 мм (8,7 дюйма).

СОВЕТ: Если конверт подходящего размера не удается найти, можно использовать

конверт, предназначенный для папок с кольцами. Обрежьте край, предназначенный для колец, чтобы конверт был не более 220 мм (8,7 дюйма) в ширину.

12 Гл

●

ава 2

Убедитесь, что крышка устройства подачи документов надежно закреплена. Для правильного закрытия крышки необходимо нажать на нее, чтобы она зафиксировалась со щелчком.

Отрегулируйте направляющие бумаги в соответствии с шириной документов. Убедитесь, что направляющие прилегают к краям оригинала. Если между направляющими бумаги и краями документа имеется свободное пространство, отсканированное изображение может быть перекошено.

При размеще

стопки документов в устройстве подачи осторожно положите ее в

нии устройство. Не бросайте стопку в устройство подачи и не касайтесь верхнего края стопки после того, как она помещена в устройство подачи.

Очистите ролики сканера, если на них имеются видимые загрязнения, а также после сканирования документа, написанного карандашом, или документа с карандашными надписями.

Использование сканера RUWW

Загрузка документов

1. Выдвиньте устройство подачи документов и выходной лоток.

а. В верхней части входного лотка найдите задвинутый серый удлинитель устройства

подачи документов, нажмите на стрелку и выдвиньте его.

б. Выдвиньте выходной лоток, а затем выдвиньте его удлинитель и направляющие

бумаги.

2. Отрегулируйте направляющие бумаги в соответствии с шириной документов в устройстве

подачи документов. Убедитесь, что направляющие бумаги не слишком плотно прилегают к краям бумаги,

это может затруднить ее подачу.

RUWW

При сканировании небольших оригиналов, таких как чеки, особенно важно, чтобы направляющие аккуратно прилегали к краям оригинала, но не затрудняли подачу бумаги.

Загрузка оригиналов

3. Пролистайте стопку документов и убедитесь, что страницы не слиплись. Пролистайте в

одну сторону ту часть стопки бумаги, которая будет помещена в устройство подачи, затем пролистайте эту же часть стопки в другую сторону.

4. Выровняйте края документа, для этого постучите нижней частью стопки документов по

столу. Поверните стопку на 90 градусов и повторите операцию.

14 Глава 2 Использование сканера RUWW

+ 46 hidden pages
