Controller di array Compaq
Smart 5i Plus e dispositivo di
abilitazione della cache di scrittura
con alimentazione a batteria
Guida dell'utente
Numero di parte 266328-061
Marzo 2002 (Prima edizione)
© 2002 Compaq Information Technologies Group, L.P.
Compaq, il logo Compaq, Compaq Insight Manager, ProLiant, ROMPaq, SmartStart e SoftPaq
sono marchi di Compaq Information Technologies Group, L.P. negli Stati Uniti e/o in altri
paesi. Microsoft, MS-DOS, Windows e Windows NT sono marchi di Microsoft Corporation
negli Stati Uniti e/o in altri paesi.
Gli altri nomi dei prodotti citati nel presente documento possono essere marchi delle rispettive
società.
Compaq declina qualsiasi responsabilità per eventuali omissioni o errori tecnici o editoriali
contenuti nel presente documento. Le informazioni della guida sono fornite nello stato in cui si
trovano senza garanzia di alcun tipo e sono soggette a modifiche senza preavviso. Le garanzie
relative ai prodotti Compaq sono definite nelle dichiarazioni esplicite di garanzia limitata che
accompagnano tali prodotti. Nessuna informazione contenuta in questa documentazione può
essere interpretata come garanzia aggiuntiva.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache di scrittura
con alimentazione a batteria
Marzo 2002 (Prima edizione)
Numero di parte 266328-061
Sommario
Informazioni sulla guida
Informazioni importanti sulla sicurezza ...........................................................................vii
Simboli posti sull'apparecchiatura ....................................................................................vii
Simboli nel testo................................................................................................................ix
Convenzioni del testo ........................................................................................................ix
Documenti correlati............................................................................................................ x
Assistenza ........................................................................................................................... x
Assistenza tecnica Compaq.......................................................................................... x
Sito Web Compaq ....................................................................................................... xi
Partner Ufficiale Compaq............................................................................................xi
Commenti dei lettori.......................................................................................................... xi
Capitolo 1
Caratteristiche
Panoramica delle caratteristiche del controller................................................................1-1
Dispositivo di abilitazione della cache di scrittura con alimentazione a batteria......1-2
Memoria....................................................................................................................1-5
Interfaccia del controller ...........................................................................................1-5
Supporto SCSI...........................................................................................................1-6
Tecnologia degli array di unità..................................................................................1-6
Funzioni di gestione dei guasti ........................................................................................1-7
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... iii
Sommario
Capitolo 2
Panoramica di installazione
Capitolo 3
Installazione del controller di array Smart 5i Plus e del dispositivo
di abilitazione della cache di scrittura con alimentazione a batteria
Capitolo 4
Aggiornamento del firmware di sistema
Esecuzione di System ROMPaq dal CD......................................................................... 4-2
Esecuzione di System ROMPaq dal dischetto ................................................................ 4-2
Creazione di un dischetto System ROMPaq dal CD ................................................ 4-2
Creazione di un dischetto System ROMPaq dal file SoftPaq................................... 4-3
Uso del dischetto ...................................................................................................... 4-3
Capitolo 5
Aggiornamento del firmware del controller
Esecuzione di Options ROMPaq dal CD del software di supporto del controller
di array Smart..................................................................................................................5-2
Esecuzione di Options ROMPaq dai dischetti ................................................................ 5-3
Creazione di dischetti con il CD del software di supporto del controller
di array Smart ........................................................................................................... 5-3
Creazione di dischetti con il CD di SmartStart e del software di supporto .............. 5-4
Creazione di dischetti con il file SoftPaq ................................................................. 5-4
Uso dei dischetti ....................................................................................................... 5-5
Aggiornamento della partizione di sistema..................................................................... 5-6
Capitolo 6
Configurazione del sistema
Uso dell'utility RBSU...................................................................................................... 6-1
Uso dell'utility ORCA..................................................................................................... 6-3
iv Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Capitolo 7
Configurazione di un array
Uso dell'utility ORCA......................................................................................................7-3
Uso dell'utility ACU ........................................................................................................7-4
Esecuzione dell'utility ACU dal CD..........................................................................7-5
Esecuzione dell'utility ACU in linea.........................................................................7-6
Descrizione della schermata ACU ............................................................................7-6
Procedure tipiche di configurazione manuale nell'utility ACU...............................7-18
Uso dell'utility CPQONLIN ..........................................................................................7-29
Esecuzione dell'utility CPQONLIN ........................................................................7-30
Procedure tipiche di configurazione manuale nell'utility CPQONLIN................... 7-33
Capitolo 8
Installazione dei driver della periferica
Uso del CD del software di supporto del controller di array Smart.................................8-1
Uso del CD di SmartStart e del software di supporto......................................................8-1
Aggiornamento degli agenti di Compaq Insight Manager............................................... 8-2
Appendice A
Norme di conformità
Numeri di identificazione per le norme di conformità....................................................A-1
Norme FCC..................................................................................................................... A-1
Apparecchiature di classe A..................................................................................... A-2
Apparecchiature di classe B..................................................................................... A-2
Modifiche.................................................................................................................A-3
Cavi .......................................................................................................................... A-3
Dichiarazione di conformità per il mouse.......................................................................A-3
Norme della Comunità Europea ..................................................................................... A-3
Dispositivi laser..............................................................................................................A-4
Avvertenze sulla sicurezza del laser.........................................................................A-4
Conformità alle norme internazionali ......................................................................A-4
Etichetta di prodotto per il laser............................................................................... A-4
Informazioni relative al laser....................................................................................A-5
Avviso per la sostituzione della batteria......................................................................... A-5
Sommario
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... v
Sommario
Appendice B
Scariche elettrostatiche
Metodi di collegamento a massa.....................................................................................B-2
Appendice C
Array di unità e tolleranza agli errori
Descrizione degli array di unità ......................................................................................C-1
Metodi di tolleranza agli errori........................................................................................C-5
RAID 0 - Nessuna tolleranza agli errori...................................................................C-5
RAID 1+0 - Mirroring di unità.................................................................................C-6
RAID 5 - Protezione dei dati distribuiti....................................................................C-8
Altre opzioni di tolleranza agli errori .....................................................................C-11
Appendice D
Installazione e sostituzione dell'unità disco rigido
Informazioni generali relative ai guasti alle unità disco rigido.......................................D-2
Riconoscimento dei guasti alle unità........................................................................D-2
Compromissione della tolleranza agli errori.............................................................D-5
Ripristino automatico dei dati...................................................................................D-6
Aspetti generali della sostituzione dell'unità...................................................................D-8
Guasto all'unità in fase di ricostruzione....................................................................D-9
Spostamento di unità e array.........................................................................................D-11
Aggiornamento della capacità nelle unità disco rigido...........................................D-12
Espansione ed estensione della capacità.................................................................D-13
Appendice E
Probabilità di guasto a un'unità logica
Appendice F
Messaggi di errore POST
Appendice G
Domande e risposte
Glossario
Indice
vi Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Informazioni sulla guida
Questa guida fornisce istruzioni passo passo di installazione e informazioni di
riferimento per il funzionamento e la risoluzione dei problemi del controller di array
Compaq Smart 5i Plus e del dispositivo di abilitazione della cache di scrittura con
alimentazione a batteria.
Informazioni importanti sulla sicurezza
Prima di installare il prodotto, leggere le Informazioni importanti sulla sicurezza.
Simboli posti sull'apparecchiatura
I simboli riportati di seguito possono essere posti sull'apparecchiatura per segnalare
la presenza di potenziali condizioni di pericolo:
AVVERTENZA: questo simbolo, abbinato a uno di quelli riportati di seguito,
segnala la presenza di un potenziale pericolo. La mancata osservanza delle
avvertenze può provocare lesioni personali. Per istruzioni più specifiche,
consultare la documentazione del prodotto.
Questo simbolo segnala la presenza di circuiti elettrici pericolosi o il rischio
di lesioni personali provocate da scosse elettriche. Tutte le operazioni di
manutenzione devono essere eseguite da personale qualificato.
AVVERTENZA: per evitare il rischio di lesioni personali provocate da scosse
elettriche, non aprire le parti chiuse. Tutte le operazioni di manutenzione,
aggiornamento e riparazione devono essere eseguite da personale qualificato.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... vii
Informazioni sulla guida
Questo simbolo segnala il rischio di lesioni personali causate da scosse
elettriche. L'area contrassegnata da questo simbolo non contiene componenti
sostituibili dall'utente o sul campo e pertanto non va mai aperta.
AVVERTENZA: per evitare il rischio di lesioni causate da scosse elettriche,
non aprire le parti chiuse.
Questo simbolo sulla presa RJ-45 indica la connessione a un'interfaccia di rete.
AVVERTENZA: per ridurre il rischio di scosse elettriche, incendi o danni alle
apparecchiature, non inserire in questa presa connettori telefonici o per
telecomunicazioni.
Questo simbolo segnala la presenza di una superficie o di un componente a
temperatura elevata. Se si entra in contatto con una superficie surriscaldata si
corre il rischio di scottature.
AVVERTENZA: per evitare il rischio di scottature, lasciare che la superficie si
raffreddi prima di toccarla.
Questi simboli posti sugli alimentatori o sui sistemi di
alimentazione indicano che l'apparecchiatura è provvista di più
sorgenti di alimentazione.
AVVERTENZA: per ridurre il rischio di lesioni causate da scosse
elettriche, rimuovere tutti i cavi per scollegare completamente il
sistema dall'alimentazione.
Questo simbolo indica che il componente supera il peso consentito per
essere maneggiato in modo sicuro da un singolo individuo.
Peso in kg
viii Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
AVVERTENZA: per ridurre il rischio di lesioni personali o danni
all'apparecchiatura, osservare le norme locali per la sicurezza sul lavoro
e le istruzioni per la manipolazione dei componenti.
Simboli nel testo
La guida contiene i simboli riportati di seguito. Il significato dei simboli è descritto
sotto.
AVVERTENZA: questo simbolo indica che la mancata osservanza delle
istruzioni fornite nelle avvertenze può causare lesioni personali o mettere in
pericolo la vita dell'utente.
ATTENZIONE: questo simbolo indica che la mancata osservanza delle istruzioni
fornite può causare danni all'apparecchiatura o perdite di informazioni.
IMPORTANTE: il messaggio evidenziato da questa dicitura contiene spiegazioni o istruzioni
specifiche.
NOTA: il messaggio preceduto da questa dicitura contiene commenti, chiarimenti o
informazioni di particolare interesse.
Convenzioni del testo
Informazioni sulla guida
Questo documento utilizza le seguenti convenzioni:
• Il testo in corsivo indica i titoli completi di manuali o variabili. Le variabili
comprendono informazioni che variano all'uscita del sistema, sulle linee di
comando e nei parametri di comando del testo.
• Il testo in grassetto è utilizzato per evidenziare le informazioni per i componenti
di interfaccia a schermo (titoli delle finestre, nomi e selezioni di menu, nomi dei
pulsanti e delle icone e così via), oltre che per i comandi della tastiera.
carattere Courier è utilizzato per le righe di comando, gli esempi di
• Il
codici, le visualizzazioni, i messaggi di errore e le immissioni dell'utente.
• Il carattere Sans serif è utilizzato per gli identificativi di accesso alle pagine
Web (URL).
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... ix
Informazioni sulla guida
Documenti correlati
Per ulteriori informazioni sugli argomenti trattati in questa guida, consultare la
documentazione seguente:
• Guida dell'utente dell'utility XE di configurazione dell'array Compaq
• Guida alla risoluzione dei problemi dei server Compaq
Assistenza
Se non si è in grado di risolvere un problema avvalendosi delle informazioni
contenute in questa guida, è possibile ottenere assistenza e ulteriori informazioni
utilizzando i metodi indicati in questa sezione.
Assistenza tecnica Compaq
In Italia, contattare il numero di telefono del centro di assistenza telefonica Compaq:
0248230033 / 0248230023. Il servizio è disponibile 24 ore al giorno in qualsiasi
giorno della settimana. In accordo con la politica di miglioramento della qualità, è
possibile che le telefonate siano controllate o registrate. Negli altri paesi contattare il
centro di assistenza tecnica telefonica Compaq più vicino. I numeri di telefono dei
centri di assistenza tecnica in tutto il mondo sono elencati nel sito Web Compaq
all'indirizzo
www.compaq.com.
Prima di contattare Compaq, accertarsi di disporre delle seguenti informazioni:
• Numero di registrazione all'assistenza tecnica (se fornito)
• Numero di serie del prodotto
• Nome e numero del modello di prodotto
• Eventuali messaggi di errore
• Schede aggiuntive o hardware
• Hardware o software di altri produttori
• Tipo di sistema operativo e livello di revisione
x Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Sito Web Compaq
Nel sito Web Compaq sono disponibili alcune informazioni utili sul prodotto e le
versioni più aggiornate dei driver e delle immagini della ROM flash. È possibile
accedere al sito Web Compaq all'indirizzo
Partner Ufficiale Compaq
Per informazioni sul Partner Ufficiale Compaq più vicino
• In Italia contattare il numero 0257590330.
• Negli Stati Uniti contattare il numero 1-800-345-1518.
• Per gli indirizzi e i numeri di telefono negli altri paesi, consultare il sito Compaq.
Commenti dei lettori
Compaq sarà lieta di ricevere i commenti dei lettori su questa guida. Inviare eventuali
commenti e suggerimenti all'indirizzo di posta elettronica:
ServerDocumentation@compaq.com.
Informazioni sulla guida
www.compaq.com.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... xi
Caratteristiche
Il controller di array Smart 5i Plus e il dispositivo di abilitazione della cache di
scrittura con alimentazione a batteria sono controller di array dell'unità disco rigido
Wide Ultra3 SCSI provvisti di cache di lettura/scrittura incorporata a 64 MB e di
dispositivo di abilitazione della cache di scrittura con alimentazione a batteria che
garantisce la protezione dei dati trasferiti e aumenta le prestazioni complessive del
controller.
Panoramica delle caratteristiche del controller
• Due canali Wide Ultra3 SCSI con supporto fino a 14 unità
• Supporto dei seguenti sistemi operativi:
— Microsoft Windows 2000
— Microsoft Windows NT 4.0
— Novell Netware 5.X e 6.X
1
— Linux (ulteriori informazioni sulle versioni Linux supportate sono disponibili
nel sito Web Compaq)
— SCO UnixWare 7.XX
• Supporto dell'unità a nastro hot plug universale Compaq
• Supporto del trasferimento delle unità e degli array nei controller di array
Smart 532, Smart 5302/5304 e Smart 5i
• Compatibilità con le versioni precedenti dei dispositivi Wide Ultra2 SCSI
• Interfaccia master del bus PCI a 32 o 64 bit
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 1-1
Caratteristiche
• Allocazione della cache di scrittura opzionale o della cache di lettura
• Dispositivo di abilitazione della cache di scrittura con alimentazione a batteria
• Supporto delle seguenti funzioni aggiuntive:
selezionabile dall'utente e compresa tra 0 e 64 MB
— RAID (0, 1 + 0, 5)
— Migrazione RAID in linea tra due livelli qualsiasi
— Espansione della capacità dell'array in linea
— Dimensioni regolabili degli stripe
— Controllo delle prestazioni con Compaq Insight Managerä
— Supporto di pagine S.M.A.R.T.
— Notifica di pre-guasto dell'unità
— Inserimento in coda dei comandi
— Più unità logiche per array
— Garanzia di pre-guasto Compaq e notifica di pre-guasto per le unità Compaq
(è richiesto Compaq Insight Manager)
— Utility ACU (Array Configuration Utility, utility di configurazione
dell'array) di facile accesso e utility ACU-XE Compaq (Array Configuration
Utility XE, utility di configurazione dell'array XE) basata sul browser
— Utility ORCA (Option ROM Configuration for Arrays, utility di
configurazione della ROM opzionale per array)
— ROM ridondante
Dispositivo di abilitazione della cache di scrittura con alimentazione a batteria
Il controller di array Smart 5i Plus viene fornito con un dispositivo di abilitazione
della cache di scrittura con alimentazione a batteria. Definito anche modulo della
batteria, questo componente abilita la cache di scrittura, fornisce protezione ai dati
trasferiti, aumenta le prestazioni complessive del controller e conserva i dati della
cache per un massimo di 3 giorni.
1-2 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Caratteristiche
NOTA: la protezione dei dati e il tempo di conservazione non variano anche in caso di
mancanza di corrente. Quando l'alimentazione al sistema viene ripristinata, un processo di
inizializzazione scrive i dati conservati nelle unità disco rigido.
Le batterie NiMH del modulo vengono costantemente ricaricate mediante un
processo di carica di mantenimento quando il sistema è alimentato. In condizioni
normali, il modulo della batteria dura 3 anni prima che sia necessario sostituirlo.
IMPORTANTE: alla prima installazione è possibile che la carica del modulo della batteria sia
bassa. In questo caso, all'avvio del sistema viene visualizzato un messaggio POST 1794
(Power-On Self-Test, test automatico all'accensione) che segnala la disattivazione
temporanea dell'acceleratore di array (consultare l'Appendice F). All'utente non è richiesta
alcuna azione poiché i circuiti interni ricaricano automaticamente le batterie. L'operazione di
ricarica delle batterie può durare fino a 4 ore. Nella fase di ricarica il controller di array
funziona correttamente anche se non è possibile usufruire dei vantaggi offerti dalle prestazioni
dell'acceleratore di array. Quando la carica delle batterie raggiunge il 79% della capacità
totale, l’acceleratore di array si abilita automaticamente.
Per rimuovere il modulo della batteria dal server non sono necessari utensili. Per
istruzioni dettagliate, consultare la documentazione fornita con il server e con il kit
opzionale.
ATTENZIONE: quando si utilizza il modulo della batteria, osservare le seguenti
limitazioni:
• Non trasferire il modulo della batteria tra diversi modelli di server.
• Non aggiungere o rimuovere il modulo della batteria mentre sono in corso
l'espansione della capacità dell'array, la migrazione del livello RAID o la
migrazione delle dimensioni degli stripe.
Il modulo della batteria è provvisto di due LED, uno verde e uno ambra. Quando il
modulo della batteria è collegato al controller e il server è acceso, il LED verde
indica lo stato di carica della batteria. Quando la batteria è collegata al controller e il
server è spento, il LED ambra indica lo stato di conservazione dei dati. Per
informazioni sul significato dei LED, consultare la Tabella 1-1.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 1-3
Caratteristiche
Tabella 1-1: Descrizione dei LED del modulo della batteria
ATTENZIONE: dopo aver spento il server, attendere 15 secondi e controllare il LED
prima di scollegare il cavo dal modulo della batteria.
• Se dopo 15 secondi il LED ambra lampeggia, non scollegare il cavo dal modulo
della batteria. Il modulo sta eseguendo una copia di backup dei dati e se si
scollega il cavo le informazioni vanno perdute.
• Se dopo 15 secondi nessun LED lampeggia è opportuno scollegare il cavo dal
modulo della batteria.
Quando il server è acceso, leggere attentamente i messaggi del test POST prima di
collegare o scollegare il cavo dal modulo della batteria.
Stato del
server
Server acceso e
tempo operativo
normale
Colore
del LED
Stato
del LED
Stato del modulo
della batteria
Verde Acceso Caricamento rapido
Verde Spento Carica di
mantenimento
Ambra Acceso Cortocircuito nel
collegamento di una
o più pulsantiere nel
modulo della batteria
Ambra Lampeggiante Apertura nel circuito
tra i terminali + e - del
modulo della batteria
Ambra Spento Stato normale del
modulo della batteria
(continua)
1-4 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Tabella 1-1: Descrizione dei LED del modulo della batteria...(continua)
Stato del
server
Colore
del LED
Stato
del LED
Stato del modulo
della batteria
Caratteristiche
Server acceso.
Non sono
trascorsi più di
30 secondi
dall'avvio
Server spento e
in modalità di
conservazione
dei dati
Ambra e
verde
Ambra Lampeggiante
Memoria
Il controller di array Smart 5i Plus e il dispositivo di abilitazione della cache di
scrittura con alimentazione a batteria sono provvisti di una cache di scrittura
da 64 MB con memoria SDRAM CL2 PC100.
Interfaccia del controller
Il controller di array Smart 5i Plus e il dispositivo di abilitazione della cache di
scrittura con alimentazione a batteria utilizzano come interfaccia al server un
bus PCI ad alte prestazioni da 32 o 64 bit con le seguenti caratteristiche:
• Percorso ad alta velocità (fino a 533 MB/s tra la scheda di sistema e il controller)
Acceso Stato di blocco
temporaneo. Perdite
di dati a causa dello
scollegamento del
cavo
Backup dei dati
ogni 15 secondi
dell'utente conservati
nella cache di
scrittura in corso
• Indirizzo e linee dati multiplexati
• Segnale di protezione della parità
Il controller di array Smart 5i Plus e il dispositivo di abilitazione della cache di scrittura
con alimentazione a batteria sono dispositivi master del bus PCI conformi alle
specifiche PCI Local Bus. Questo dispositivo master, come gli altri del bus, controlla
il bus PCI durante i trasferimenti ad alta velocità in modo che il processore di sistema
non debba gestire l'elaborazione dell'applicazione e svolgere altri tipi di attività.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 1-5
Caratteristiche
Supporto SCSI
Il controller di array Smart 5i Plus e il dispositivo di abilitazione della cache di
scrittura con alimentazione a batteria supportano i dispositivi Wide Ultra3 e Wide
Ultra2 SCSI che utilizzano i segnali LVDS (Low Voltage Differential Signaling,
segnale del differenziale a bassa tensione) sul bus SCSI.
Il controller di array Smart 5i Plus e il dispositivo di abilitazione della cache di
scrittura con alimentazione a batteria non supportano i dispositivi Wide SCSI-3 che
utilizzano il protocollo di segnale SE (Single-Ended, a terminazione singola).
Tecnologia degli array di unità
La tecnologia degli array di unità distribuisce i dati su una serie di unità disco rigido
e raggruppa le unità fisiche in una o più unità logiche. Questa tecnologia consente
inoltre di accedere contemporaneamente ai dati su più unità dell'array e fornisce
velocità di I/O maggiori rispetto alle unità non di array. Ogni unità logica dell'array
può essere impostata con una diversa configurazione di tolleranza agli errori. Il
controller di array Smart 5i Plus e il dispositivo di abilitazione della cache di scrittura
con alimentazione a batteria gestiscono l'array di unità in modo indipendente dal
processore host.
L'utility Compaq ACU-XE basata sul browser semplifica la configurazione
dell'hardware per soddisfare requisiti specifici. Per ulteriori informazioni, consultare
il CD di SmartStart™ e del software di supporto Compaq.
Per informazioni generali sugli array di unità, consultare l'appendice C, "Array di
unità e tolleranza agli errori".
1-6 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Funzioni di gestione dei guasti
Il controller di array e il sistema operativo di rete supportano numerose funzioni di
gestione dei guasti e di affidabilità dei dati per limitare l'impatto di eventuali
problemi al disco rigido del sistema.
• ARM (Auto Reliability Monitoring, controllo automatico dell'affidabilità) è un
processo in background che effettua la scansione delle unità disco rigido alla
ricerca di settori difettosi nelle unità logiche con tolleranza agli errori. Questo
processo consente inoltre di verificare la coerenza dei dati di parità nelle unità
logiche che utilizzano il metodo RAID 5 e assicura un ripristino completo di tutti
i dati in caso di successivi guasti. Il processo ARM funziona esclusivamente con
le configurazioni RAID 1 o RAID 5.
• Il ripristino dinamico dei settori è una funzione mediante cui il controller
riassegna automaticamente tutti i settori difettosi rilevati nel corso delle normali
operazioni o a seguito del controllo automatico dell'affidabilità.
• La registrazione dei parametri dell'unità controlla più di 15 parametri operativi e
test funzionali dell'unità, consentendo al controller di array di rilevare problemi
all'unità e prevedere eventuali guasti prima che si verifichino. Con questa funzione
è valida la garanzia di pre-guasto Compaq sulle unità disco rigido Compaq.
Caratteristiche
I parametri registrati comprendono gli errori di lettura, scrittura e ricerca, il
tempo di avvio, i problemi dei cavi e i test funzionali, ad esempio il tempo di
ricerca traccia a traccia, il tempo di ricerca per un terzo di corsa e per il tempo di
ricerca per l'intera corsa.
• Le funzioni di segnalazione dei guasti all'unità consentono di visualizzare sul
monitor del sistema messaggi di allarme quando si verifica un guasto all'unità. I
modelli di server Compaq utilizzano messaggi che variano in base alle diverse
situazioni. I messaggi di allarme sono descritti nella documentazione del server.
• Il ripristino temporaneo dei dati viene eseguito in caso di guasto a un'unità con
configurazione di tolleranza agli errori (RAID 1 o RAID 5). In questa condizione
il sistema continua a elaborare le richieste I/O, ma il livello di prestazioni è
ridotto. Per ripristinare le prestazioni e la tolleranza agli errori dell'unità logica,
sostituire appena possibile l'unità danneggiata. Se un'altra unità disco rigido
subisce un guasto prima che i dati siano stati ricostruiti, il volume logico si
danneggia e i dati vanno perduti. Per ulteriori informazioni sul ripristino dei
guasti all'unità, consultare l'appendice D.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 1-7
Caratteristiche
• Il segnale di previsione dei guasti è un potente strumento di prevenzione dei
• Il test POST (Power-On Self-Test, test automatico all'accensione) e l'utility
• La ROM di ripristino è una funzione di ridondanza del controller che garantisce
problemi che avverte l'utente in caso di guasto imminente all'unità. Questa
funzione consente di intraprendere azioni correttive con impatto minimo sulle
operazioni critiche. Per sfruttare le funzioni del segnale di previsione dei guasti è
necessario che il sistema utilizzi Compaq Insight Manager e un controller di
array Smart Compaq.
Per istruzioni sull'uso della funzione di previsione dei guasti, consultare la
documentazione del software Compaq Insight Manager e degli agenti di gestione
Compaq. Questa documentazione è disponibile nel CD di Compaq Management.
NOTA: il segnale di previsione dei guasti non attiva un'unità di riserva in linea e le
conseguenti operazioni di ricostruzione poiché il guasto alle unità segnalate non si è
ancora verificato e le unità risultano ancora in linea. L'unità di riserva in linea si attiva solo
dopo che si è verificato un guasto su un'unità dell'array.
ADU (Array Diagnostics Utility, utility di diagnostica degli array) segnalano
anch'essi guasti imminenti all'unità.
la disponibilità costante del sistema mediante una ROM di backup. Questa
funzione fornisce quindi protezione contro eventuali danni a un'immagine della
ROM causati ad esempio da sbalzi di tensione nella fase di aggiornamento. In
caso di guasto, il server si riavvia automaticamente utilizzando la copia di backup
integra dell'immagine della ROM.
Durante l'aggiornamento della ROM viene aggiornata anche l'immagine inattiva
(non utilizzata dal sistema). Nel funzionamento del sistema non si riscontra
alcuna sensibile variazione. Quando si utilizza la ROM di ripristino per la prima
volta, tuttavia, le immagini della ROM di backup vengono aggiornate causando
un ritardo di avvio di circa 20 secondi.
Altri componenti opzionali Compaq, ad esempio Compaq Insight Manager,
forniscono ulteriori funzioni di segnalazione dei guasti all'unità. Per ulteriori
informazioni su questi prodotti, contattare un Partner Ufficiale Compaq.
1-8 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Panoramica di installazione
I dettagli dei passaggi di installazione del controller variano a seconda che il server
abbia già un sistema operativo installato e contenga dei dati. I diagrammi di flusso
nelle Figure 2-1 e 2-2 riassumono le procedure di installazione per le situazioni più
ricorrenti.
2
Installare l'hardware del
1
controller (capitolo 3),
se non è preinstallato.
Impostare il controller di
5
avvio (capitolo 6).
:
Creare almeno un'unità
6
logica e formattarla
(capitolo 7).
:
Installare il sistema
7
operativo e i driver della
periferica (capitolo 8).
Figura 2-1: Installazione del controller in un nuovo sistema
. . . . . . .
. . . . . . .
. . . . . . .
Aggiornare il firmware del
2
sistema (capitolo 4).
Aggiornare il firmware del
3
controller (capitolo 5).
Configurare il sistema
4
(capitolo 6).
Se lo si desidera, creare
8
altre unità logiche e
formattarle (capitolo 7).
:
:
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 2-1
Panoramica di installazione
Eseguire il backup dei
1
dati (necessario se il
controller precedente
non è di array).
Con l'utility System
5
Configuration,
aggiornare la
partizione di sistema
(capitolo 5).
Installare il driver della
6
periferica per il
sistema operativo
utilizzato (capitolo 8).
Se sono disponibili
7
nuove versioni,
aggiornare gli agenti
di Compaq Insight
Manager (capitolo 8).
Aggiornare il firmware
2
. . . . . . . . .
. . . . . . . . .
:
:
del server (capitolo 4).
Installare l'hardware del
3
controller (capitolo 3).
Aggiornare il firmware
4
del controller
(capitolo 5).
:
:
:
Se lo si desidera,
8
creare e formattare le
altre unità logiche
(capitolo 7).
. . . . . . . . .
Se il controller
9
precedente non era di
array, ripristinare i dati
dalla copia di backup.
Figura 2-2: Installazione del controller in un sistema già
configurato
2-2 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Installazione del controller di array
Smart 5i Plus e del dispositivo di
abilitazione della cache di scrittura
con alimentazione a batteria
AVVERTENZA: per ridurre il rischio di lesioni personali o danni
all'apparecchiatura, configurare il sistema e manipolare i componenti
rispettando le precauzioni necessarie. Le scariche elettrostatiche dovute
al contatto diretto con le mani o con altri conduttori possono danneggiare
le schede di sistema o altri dispositivi sensibili all'elettricità statica.
Molti server generano inoltre correnti elettriche considerate pericolose.
L'assistenza deve essere eseguita da personale qualificato in grado di
affrontare tali pericoli. Non rimuovere le protezioni né intervenire sui
dispositivi di blocco appositamente forniti per limitare le condizioni
di pericolo.
Prima di procedere all'installazione, consultare le informazioni di sicurezza
e la documentazione per l'utente fornite con il server.
3
Per installare il controller di array Smart 5i Plus e il dispositivo di abilitazione della
cache di scrittura con alimentazione a batteria, procedere come segue:
1. Eseguire il backup di tutti i dati. Questo passaggio è obbligatorio.
ATTENZIONE: è necessario eseguire il backup di tutti i dati memorizzati sulle
unità esistenti prima di installare il controller. Tutti i dati memorizzati sulle unità
non di array vanno perduti al momento dell'installazione del controller.
2. Chiudere tutte le applicazioni.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 3-1
Installazione del controller di array Smart 5i Plus e del dispositivo di abilitazione della cache di scrittura con...
3. Spegnere il server.
ATTENZIONE: in sistemi che utilizzano dispositivi esterni di memorizzazione
dei dati, accertarsi che il server sia la prima unità a essere spenta e l'ultima a
essere accesa. In questo modo si è certi che il sistema non rilevi erroneamente
unità guaste.
4. Spegnere tutte le periferiche collegate al server.
5. Scollegare il cavo di alimentazione CA dalla presa di corrente e dal server.
6. Scollegare tutte le periferiche dal server.
AVVERTENZA: per ridurre il rischio di lesioni personali provocate dal
contatto con superfici surriscaldate, lasciare raffreddare i componenti
interni al sistema e le unità hot plug prima di toccarle.
7. Rimuovere o aprire il pannello di accesso.
8. Installare il controller di array Smart 5i Plus e il dispositivo di abilitazione della
cache di scrittura con alimentazione a batteria. Consultare la documentazione
fornita con il server e con il kit opzionale.
9. Ripristinare tutti i dati dalla copia di backup eseguita al passaggio 1.
ATTENZIONE: l'accensione del sistema causa la perdita di tutti i dati di cui
non è stata eseguita una copia di backup prima dell'installazione.
10. Configurare il sistema eseguendo le utility del controller di array Smart 5i Plus:
a. Eseguire l'utility ORCA (Option ROM Configuration for Arrays, utility di
configurazione della ROM opzionale per array) per configurare il primo
array e la prima unità logica.
b. Installare il sistema operativo.
c. Eseguire l'utility ACU-XE (Array Configuration Utility-XE, utility di
configurazione dell'array XE) per configurare e gestire il dispositivo di
memorizzazione con il controller di array 5i Plus.
L'installazione è terminata.
3-2 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
4
Aggiornamento del firmware di sistema
Prima di installare un controller di array in un server Compaq, aggiornare il firmware
di sistema eseguendo l'utility System ROMPaq
NOTA: l'utility System ROMPaq non deve essere confusa con l'utility Options ROMPaq
(consultare il capitolo 5) utilizzata per aggiornare il firmware sulle opzioni del server
e le unità SCSI.
L'utility System ROMPaq è disponibile:
• Sul CD di SmartStart e del software di supporto fornito con il server o
direttamente presso Compaq
• Sul file SoftPaq
Se il server è provvisto di un'unità CD-ROM di avvio, è possibile eseguire System
ROMPaq direttamente dal CD. Se invece il server non dispone di questa unità,
eseguire System ROMPaq da un dischetto creato dal CD o dal file SoftPaq.
IMPORTANTE: confrontare il numero di versione dell'utility System ROMPaq su CD con
quello dell'utility disponibile su file. Se la versione su CD è precedente, eseguire l'installazione
dal file SoftPaq.
Se viene eseguita l'utility System Configuration (SCU), può essere necessario
aggiornare la partizione per completare l'aggiornamento del sistema.
TM
scaricabile dal sito Web Compaq
TM
.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 4-1
Aggiornamento del firmware di sistema
Esecuzione di System ROMPaq dal CD
1. Avviare il server dal CD di SmartStart e del software di supporto.
2. Dalla schermata Compaq System Utilities (Utility di sistema Compaq)
selezionare Run ROMPaq (Esegui ROMPaq).
3. Eseguire i comandi e le istruzioni visualizzati per riprogrammare la ROM di
sistema.
Esecuzione di System ROMPaq dal dischetto
Per eseguire System ROMPaq dal dischetto, è innanzitutto necessario creare un
dischetto System ROMPaq dal CD o dal file SoftPaq appropriato.
Creazione di un dischetto System ROMPaq dal CD
1. Inserire il CD di SmartStart e del software di supporto nel vassoio dell'apposita
unità su un server provvisto di unità CD-ROM di avvio.
2. Riavviare il server.
3. Dalla schermata Compaq System Utilities (Utility di sistema Compaq)
selezionare Create Support Software (Crea software di supporto).
4. Nella schermata di menu Diskette Builder (Creazione dischetti) scorrere l'elenco
e selezionare System ROMPaq Firmware Upgrade Diskette (Dischetto di
aggiornamento del firmware di System ROMPaq), quindi fare clic sul pulsante
Next (Avanti).
5. Fare clic su Create Diskettes Only (Crea solo dischetti), quindi su Next
(Avanti).
6. Seguire le istruzioni visualizzate per creare il dischetto System ROMPaq.
7. Per aggiornare il firmware, eseguire la procedura descritta nella sezione
"Uso del dischetto".
4-2 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Aggiornamento del firmware di sistema
Creazione di un dischetto System ROMPaq dal file SoftPaq
1. Creare una directory temporanea sull'unità disco rigido.
2. Accedere al sito Web Compaq all'indirizzo www.compaq.com.
3. Individuare la pagina contenente il file SoftPaq per l'utility System ROMPaq.
4. Fare clic sul link relativo al file SoftPaq per l'utility System ROMPaq.
5. Fare clic su Download (Scarica) e selezionare come cartella di destinazione la
directory temporanea appena creata.
6. Fare clic su Save (Salva).
7. Eseguire il file SoftPaq scaricato e creare il dischetto System ROMPaq
procedendo come descritto nelle istruzioni visualizzate.
8. Per aggiornare il firmware, eseguire la procedura descritta nella sezione "Uso del
dischetto".
Uso del dischetto
1. A server spento inserire il dischetto System ROMPaq nell'unità corrispondente.
2. Accendere il server.
3. Quando viene visualizzata la schermata introduttiva, premere Enter (Invio).
4. Quando viene visualizzata la schermata Select A Device (Seleziona un
dispositivo), selezionare il server dall'elenco delle periferiche programmabili e
premere Enter (Invio).
Viene visualizzata la schermata Select An Image (Seleziona un'immagine),
contenente le seguenti informazioni:
Device to reprogram: nome server
Current ROM revision: data della versione ROM esistente
Select Firmware Images: data dell’ultima versione ROM
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 4-3
Aggiornamento del firmware di sistema
5. Premere Enter (Invio). Viene visualizzata la schermata Caution (Attenzione).
6. Premere Enter (Invio). Viene visualizzato il seguente messaggio.
Reprogramming Firmware
Non interrompere il processo di riprogrammazione in corso. Al termine del
processo viene visualizzato un messaggio che segnala che la riprogrammazione è
conclusa.
7. Al termine della riprogrammazione, premere il tasto Esc per uscire dall'utility.
8. Rimuovere il dischetto System ROMPaq e riavviare il server.
4-4 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
5
Aggiornamento del firmware del controller
L'utility Options ROMPaq consente di aggiornare il firmware sulle opzioni Compaq.
Questa utility è disponibile in due versioni: Options ROMPaq per controller di array
e Options ROMPaq per unità interne (SCSI).
Se sul server è già preinstallato un controller di array, non è necessario eseguire
questa utility durante l'installazione del server. Tuttavia, se si dispone di versioni
precedenti del controller di array Smart o di altre opzioni Compaq (ad esempio le
unità), eseguire Options ROMPaq per accertarsi che il firmware di questi dispositivi
sia il più aggiornato. Compaq consiglia di eseguire l'utility Options ROMPaq
aggiornata su tutti i controller di array Compaq utilizzando sempre la versione più
recente tra quelle disponibili.
L'utility Options ROMPaq è disponibile:
• Sul CD del software di supporto del controller di array Smart
• Sul file SoftPaq scaricabile dal sito Web Compaq
Se il server è provvisto di un'unità CD-ROM di avvio, è possibile eseguire Options
ROMPaq direttamente dal CD del software di supporto del controller di array Smart.
Se il server non dispone invece di questa unità, eseguire Options ROMPaq da un
dischetto creato dal CD o dal file SoftPaq.
IMPORTANTE: confrontare il numero di versione dell'utility Options ROMPaq con quello
dell'utility disponibile su file. Se le versioni su CD sono precedenti, eseguire l'installazione
dal file SoftPaq.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 5-1
Aggiornamento del firmware del controller
Esecuzione di Options ROMPaq dal CD del software di supporto del controller di array Smart
1. Inserire il CD del software di supporto del controller di array Smart nell'unità
CD-ROM del server.
2. Riavviare il server.
3. Quando viene visualizzata la schermata Compaq System Utilities (Utility
di sistema Compaq), selezionare Run Options ROMPaq (Esegui Options
ROMPaq) e premere Enter (Invio).
4. Quando viene visualizzata la schermata introduttiva, premere Enter (Invio).
5. Dall'elenco delle periferiche programmabili nella schermata Select A Device
(Seleziona un dispositivo), selezionare All Compaq Smart Array nnnn
Controller(s)
Enter (Invio).
6. La successiva azione da eseguire dipende dal messaggio visualizzato:
— Se viene visualizzato il seguente messaggio, premere Enter (Invio) e
proseguire con il passaggio 8 delle istruzioni:
(Tutti i controller di array nnnn Compaq Smart), quindi premere
The ROM image files found for the device selected are not
newer than the current ROM image
— Se il firmware della ROM sul controller è precedente a quello sul dischetto
Options ROMPaq, il messaggio visualizzato è il seguente:
Device to reprogram: All Compaq Smart Array nnnn
Controller(s)
Controller(s) Current ROM revision: Compaq Smart Array
nnnn Controller x.xx
Select Firmware Images: Compaq Smart Array nnnn
Controller y.yy
In questo caso, premere Enter (Invio) e procedere con il passaggio 7.
5-2 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Aggiornamento del firmware del controller
7. Leggere attentamente le informazioni contenute nella schermata Caution
(Attenzione) e premere Enter (Invio) per riprogrammare la ROM del controller.
Viene visualizzato il seguente messaggio.
Reprogramming Firmware
Non interrompere il processo di riprogrammazione in corso. Al termine del
processo viene visualizzato un messaggio che segnala che la riprogrammazione
è conclusa.
8. Al termine della riprogrammazione della ROM del controller è possibile
riprogrammare altre opzioni o uscire dall'utility.
— Per riprogrammare un'altra opzione Compaq, premere Enter (Invio) e ripetere
i passaggi 5-7.
— Se non si desidera riprogrammare altre opzioni Compaq, premere Esc per
uscire dall'utility.
9. Rimuovere il CD e riavviare il sistema.
Esecuzione di Options ROMPaq dai dischetti
Per eseguire Options ROMPaq da un dischetto, creare innanzitutto dischetti Options
ROMPaq da uno dei CD o dal file SoftPaq appropriato.
Creazione di dischetti con il CD del software di supporto del controller di array Smart
1. Inserire il CD del software di supporto del controller di array Smart nel vassoio
dell'unità CD-ROM del server.
2. Aprire la cartella OPTRMDSK sul CD ed eseguire il file QRST5.EXE.
3. Seguire la procedura visualizzata per creare la serie di dischetti Options
ROMPaq.
4. Per completare l'aggiornamento del firmware, seguire le procedure descritte nella
sezione "Uso dei dischetti".
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 5-3
Aggiornamento del firmware del controller
Creazione di dischetti con il CD di SmartStart e del software di supporto
1. Inserire il CD di SmartStart e del software di supporto nel vassoio dell'apposita
unità su un server provvisto di unità CD-ROM di avvio.
2. Riavviare il server.
3. Dalla schermata Compaq System Utilities (Utility di sistema Compaq),
selezionare Create Support Software (Crea software di supporto).
4. Nella schermata di menu Diskette Builder (Creazione dischetti), scorrere
l'elenco e selezionare Options ROMPaq, quindi fare clic sul pulsante Next
(Avanti).
5. Fare clic su Create Diskettes Only (Crea solo dischetti), quindi su Next
(Avanti).
6. Seguire le istruzioni visualizzate per creare i dischetti di Options ROMPaq.
7. Per completare l'aggiornamento del firmware, seguire le procedure descritte nella
sezione "Uso dei dischetti".
Creazione di dischetti con il file SoftPaq
1. Creare una directory temporanea sull'unità disco rigido.
2. Nel sito Web Compaq, individuare la pagina contenente il file SoftPaq per
l'utility Options ROMPaq.
3. Fare clic sul link relativo al file SoftPaq per l'utility Options ROMPaq.
4. Fare clic su Download (Scarica) e selezionare come cartella di destinazione la
directory temporanea appena creata.
5. Fare clic su Save (Salva).
6. Eseguire il file SoftPaq scaricato e creare il dischetto procedendo come descritto
nelle istruzioni visualizzate. Il file SoftPaq per l'utility Options ROMPaq richiede
fino a 6 dischetti.
7. Per completare l'aggiornamento del firmware, seguire le procedure descritte nella
sezione "Uso dei dischetti".
5-4 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Uso dei dischetti
1. Accertarsi che il server sia spento.
2. Inserire il primo dischetto Options ROMPaq nell'unità a dischetti.
3. Riavviare il server.
4. Quando viene visualizzata la schermata introduttiva, premere Enter (Invio).
Viene visualizzata la schermata Select a Device (Seleziona un dispositivo).
Se il controller di cui si desidera aggiornare il firmware è nell'elenco delle
periferiche programmabili, selezionarlo e premere Enter (Invio). Se il controller
non è visualizzato nell'elenco, il sistema richiede l'inserimento degli altri dischetti
per i dispositivi non elencati nel primo dischetto.
5. La successiva azione da eseguire dipende dal messaggio visualizzato:
— Se viene visualizzato il seguente messaggio, premere Enter (Invio) e
proseguire con il passaggio 8 delle istruzioni:
The ROM image files found for the device selected are not
newer than the current ROM image
— Se il firmware della ROM sul controller è precedente a quello sul dischetto
Options ROMPaq, il messaggio visualizzato è il seguente:
Aggiornamento del firmware del controller
Device to reprogram: All Compaq Smart Array nnnn
Controller(s)
Controller(s) Current ROM revision: Compaq Smart Array
nnnn Controller x.xx
Select Firmware Images: Compaq Smart Array nnnn
Controller y.yy
In questo caso, premere Enter (Invio) e procedere con il passaggio 7.
6. Leggere attentamente le informazioni contenute nella schermata Caution
(Attenzione) e premere Enter (Invio) per riprogrammare la ROM del controller.
Viene visualizzato il seguente messaggio.
Reprogramming Firmware
Non interrompere il processo di riprogrammazione in corso. Al termine del
processo viene visualizzato un messaggio che segnala che la riprogrammazione
è conclusa.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 5-5
Aggiornamento del firmware del controller
7. Al termine della riprogrammazione della ROM del controller è possibile
riprogrammare altre opzioni o uscire dall'utility.
— Per riprogrammare un'altra opzione Compaq, premere Enter (Invio) e
ripetere i passaggi 5-7.
— Se non si desidera riprogrammare altre opzioni Compaq, premere Esc per
uscire dall'utility.
8. Rimuovere il dischetto Options ROMPaq e riavviare il server.
Aggiornamento della partizione di sistema
Se si installa il controller su un server precedentemente configurato con l'utility SCU
(System Configuration Utility, utility System Configuration), eseguire la stessa utility
per aggiornare la partizione di sistema.
NOTA: se il server esegue l'utility RBSU (utility di configurazione basata sulla ROM), non è
necessario eseguire l'utility SCU.
L'utility SCU è disponibile nel CD di Smart Start e del software di supporto e nel
CD del software di supporto del controller di array Smart. Confrontare i numeri di
versione delle utility SCU sui due CD e utilizzare la versione più recente.
NOTA: per aggiornare i volumi o le partizioni NetWare, tenere in considerazione i
suggerimenti forniti per ottimizzare le prestazioni del sistema:
• Per una configurazione RAID basata sull'hardware, non selezionare il mirroring mentre si
utilizzano INSTALL.NLM o NWCONFIG.NLM.
• Novell consiglia di creare volumi con blocchi di 64 KB per ridurre la quantità di RAM
necessaria per montare il volume e utilizzare la funzione di suballocazione dei blocchi
per allocare in modo più efficiente lo spazio su disco.
• La memoria lineare fornisce le prestazioni migliori nell'ambiente NetWare. Se per
configurare il server è stata eseguita l'utility SCU, questa opzione è predefinita. Per
controllare che il sistema utilizzi la memoria lineare, eseguire l'utility SCU e visualizzare
le impostazioni della memoria Compaq. Accertarsi che nell'opzione Base Memory
(Memoria base) sia selezionata la memoria lineare.
5-6 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Aggiornamento del firmware del controller
1. Riavviare il server dal CD.
2. Se l'unità CD-ROM è di avvio, procedere con il passaggio 5. In caso contrario,
individuare la directory Unità CD-ROM:\SYSCFDSK\US, eseguire il file
QRST5.EXE e creare i 4 dischetti dell'utility SCU procedendo come descritto
nelle istruzioni visualizzate.
3. Inserire il dischetto SCU n. 1 nell'unità a dischetti del server.
4. Riavviare il sistema.
5. Selezionare l'opzione System Configuration Utility (Utility System
Configuration) dal menu o dall'elenco di icone visualizzato.
6. Seguire le istruzioni visualizzate per creare e popolare una partizione di sistema.
7. Uscire dall'utility SCU.
Se il server non si riavvia o viene visualizzato un messaggio di errore del CD,
premere Ctrl+Alt+Canc e riavviare il server.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 5-7
Quando si installa un controller in un sistema nuovo, eseguire le seguenti operazioni
dopo aver installato il controller e aver aggiornato il relativo firmware:
• Configurare il sistema eseguendo l'utility RBSU (ROM-based Setup Utility,
utility di configurazione basata sulla ROM) o l'utility SCU (System
Configuration Utility, utility System Configuration) secondo le procedure
descritte nella guida dell'utente del server.
• Configurare il controller di avvio eseguendo l'utility RBSU o l'utility ORCA
(Option ROM Configuration for Arrays, utility di configurazione della ROM
opzionale per array), descritta in questo capitolo.
• Creare almeno un'unità logica eseguendo l'utility ORCA o l'utility ACU (Array
Configuration Utility, utility di configurazione dell'array), come descritto nel
capitolo 7.
Uso dell'utility RBSU
6
Configurazione del sistema
L'utility RBSU (ROM-based Setup Utility, utility di configurazione basata sulla
ROM) è un'utility di configurazione integrata nella ROM di sistema e personalizzata
per il server su cui è installata. L'utility RBSU è aggiornata mediante System
ROMPaq.
IMPORTANTE: l'utility RBSU non è supportata da tutti i server.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 6-1
Configurazione del sistema
Per utilizzare l'utility RBSU:
1. Accendere il server.
2. Premere il tasto F9 al momento in cui è richiesto dalla procedura di avvio del
sistema.
Viene visualizzata la schermata di menu ROM-Based Setup Utility (Utility di
configurazione basata sulla ROM).
Figura 6-1: Schermata di menu RBSU
3. Configurare il sistema. Per istruzioni dettagliate, consultare la Guida dell'utente
dell'utility di configurazione basata sulla ROM.
4. Configurare il controller di avvio selezionando Boot Controller Order (Ordine
controller di avvio) nella schermata di menu RBSU ed eseguendo i comandi
visualizzati.
5. Al termine dell'esecuzione dell'utility, premere il tasto Esc e, a seguire, il tasto
F10 per confermare la chiusura dell'utility RBSU.
6-2 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Uso dell'utility ORCA
Il test POST (Power-On Self-Test, test automatico all'accensione) è una fase della
sequenza di avvio del server. Se il controller di array del server supporta l'utility
ORCA (Option ROM Configuration for Arrays, utility di configurazione della ROM
opzionale per array), il test POST si interrompe temporaneamente e viene
visualizzato per circa 5 secondi un prompt ORCA. Se l'utility ORCA non è
supportata, il prompt non viene visualizzato e il sistema prosegue con l'esecuzione
della sequenza di avvio.
1. Accendere il server e lasciare che il sistema inizi la sequenza di avvio.
2. Mentre il prompt è visualizzato, premere il tasto F8 per avviare l'utility ORCA.
3. Nella schermata Option ROM Configuration for Arrays Main Menu (Menu
principale dell'utility di configurazione della ROM opzionale per array), fare clic
su Select Boot Controller (Seleziona controller di avvio) e seguire i comandi per
configurare il controller di avvio del sistema.
Per creare in questa fase unità logiche con ORCA non è necessario chiudere l'utility.
Continuare a utilizzare l'utility ORCA come descritto nel capitolo 7.
Configurazione del sistema
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 6-3
7
Configurazione di un array
Compaq fornisce 4 utility per la configurazione dell'array:
• L'utility ORCA (Option ROM Configuration for Arrays, utility di configurazione
della ROM opzionale per array) è una semplice utility di configurazione basata
sulla ROM ed eseguita su tutti i sistemi operativi.
• L'utility ACU (Array Configuration Utility, utility di configurazione dell'array) è
un'utility versatile che fornisce il livello di controllo massimo sui parametri di
configurazione.
• L'utility ACU-XE (Array Configuration Utility-XE, utility di configurazione
dell'array XE) è una versione dell'utility ACU basata sul browser che può essere
utilizzata da una postazione remota su sistemi che eseguono anche Compaq
Insight Manager XE.

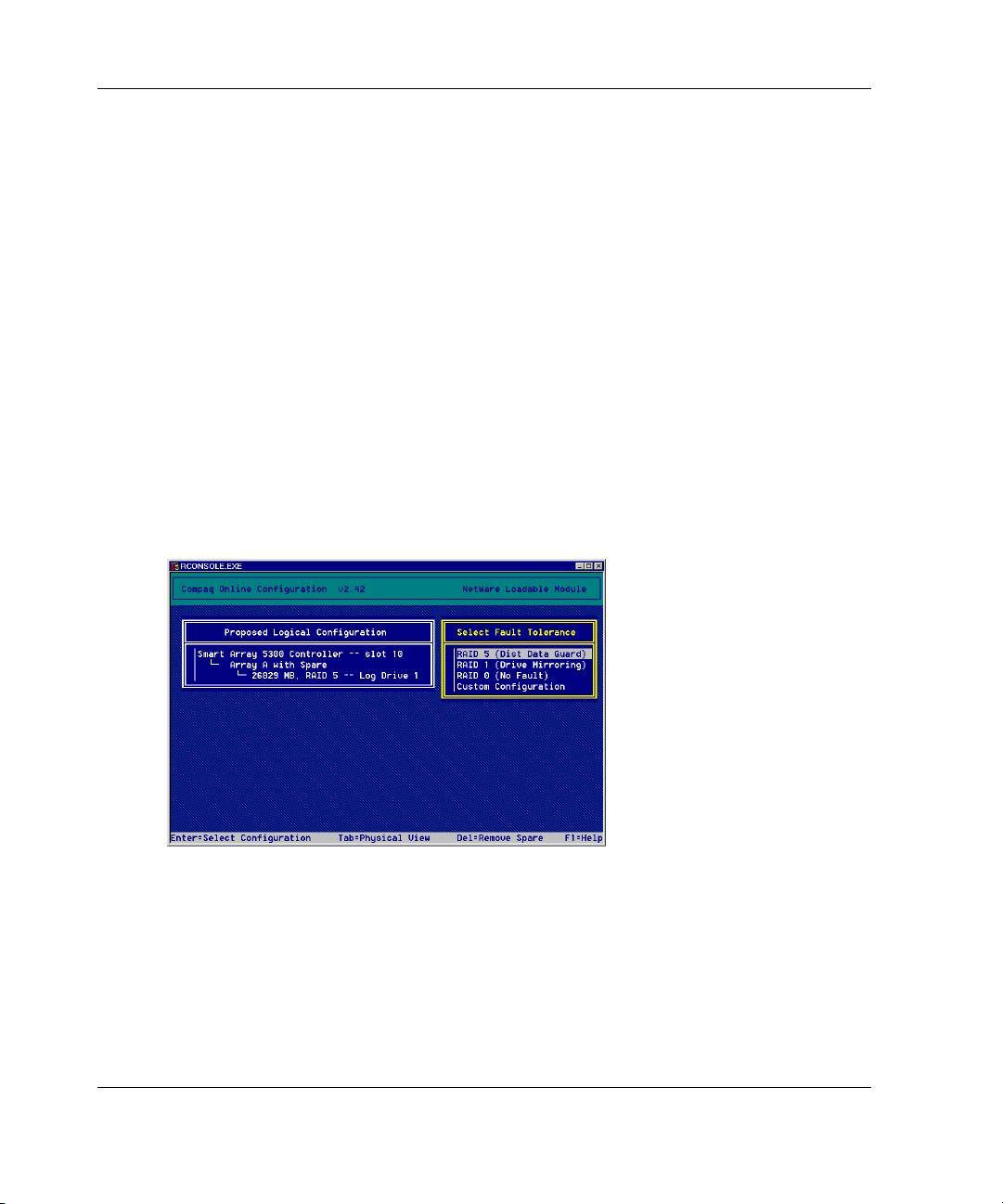

• L'utility CPQONLIN (NetWare Online Array Configuration, utility di
configurazione in linea dell'array NetWare) è un'utility guidata da menu per
NetWare.
A tutti i metodi di configurazione si applicano le seguenti limitazioni:
• Per un uso più efficiente dello spazio su disco, non installare sullo stesso array
unità con capacità diverse. Ogni utility di configurazione gestisce tutte le unità
fisiche di un array come se avessero la capacità dell'unità più piccola. La capacità
in eccesso delle unità più grandi non è disponibile per l'array e va quindi perduta.
• A ogni array è possibile assegnare una sola unità di riserva in linea.
• Le probabilità di guasto all'unità disco rigido dell'array aumentano con
l'aumentare del numero delle unità disco rigido presenti (consultare
l'appendice D). Se un array è configurato con RAID 5, mantenere basso
il livello di probabilità dei guasti utilizzando massimo 14 unità.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-1
Configurazione di un array
Per ulteriori informazioni su ACU-XE, consultare la Guida dell'utente dell'utility XE
di configurazione dell'array Compaq. Per informazioni sugli array di unità e i metodi
(RAID) di tolleranza agli errori, consultare l'appendice C.
Tabella 7-1: Confronto tra le utility di configurazione dell'array
ACU ACU-XE CPQONLIN ORCA
Utilizza un'interfaccia grafica + + 0 0
Disponibile in lingue diverse dall'inglese + + 0 0
Eseguibile in qualsiasi momento + + + 0
Disponibile su CD + + + 0
Utilizza una procedura guidata che fornisce
suggerimenti sulla configurazione più appropriata
di un controller non ancora configurato
Descrive gli errori di configurazione + + 0 0
Supporta i seguenti sistemi operativi:
Windows 2000 + + 0 +
Windows NT + 0 0 +
NetWare + + + +
Linux + + 0 +
++ + 0
Consente le seguenti procedure:
Creazione ed eliminazione di array e unità logiche + + + +
Assegnazione del livello RAID + + + +
Assegnazione di un'unità di riserva + + + +
Condivisione di un'unità di riserva tra più array + + + 0
Impostazione delle dimensioni degli stripe + + + 0
Migrazione del livello RAID o delle dimensioni
degli stripe
Configurazione delle impostazioni del controller + + + 0
Espansione di un array + + + 0
Creazione di più unità logiche per array + + 0 0
Impostazione del controller di avvio 0 0 0 +
7-2 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
++ + 0
Uso dell'utility ORCA
Il test POST (Power-On Self-Test, test automatico all'accensione) è un'operazione
eseguita durante la procedura di accensione del computer. Tutti i controller di array
del sistema vengono inizializzati durante l'esecuzione del test POST. Se il controller
di array supporta l'utility ORCA, il test POST si interrompe temporaneamente e viene
visualizzato per circa 5 secondi un prompt ORCA. Se l'utility ORCA non è
supportata, il prompt non viene visualizzato e il sistema prosegue con l'esecuzione
della sequenza di avvio.
Mentre il prompt è visualizzato, premere il tasto F8 per avviare l'utility ORCA.
Viene visualizzata la schermata Option ROM Configuration for Arrays Main
Menu (Menu principale dell'utility di configurazione della ROM opzionale per
), che consente di selezionare il controller di avvio per il sistema o di creare,
array
visualizzare o eliminare un'unità logica.
Configurazione di un array
Figura 7-1: Schermata ORCA Main Menu (Schermata principale
del menu ORCA)
Per creare un'unità logica, procedere come segue:
1. Scegliere Create Logical Drive (Crea unità logica).
La schermata visualizzata contiene un elenco di tutte le unità fisiche disponibili
(non configurate) e le opzioni RAID valide per il sistema utilizzato.
NOTA: è possibile creare una sola unità logica per volta.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-3
Configurazione di un array
2. Utilizzare i tasti freccia, la barra spaziatrice e il tasto TAB per muoversi
all'interno della schermata e configurare l'unità logica e, se necessario, l'unità
di riserva.
NOTA: l'utility ORCA consente a un solo array di utilizzare un'unità di riserva in linea
specifica.
3. Premere Enter (Invio) per confermare le impostazioni.
4. Nella schermata successiva, premere il tasto F8 per confermare le impostazioni e
salvare la nuova configurazione.
5. Dopo alcuni secondi viene visualizzata la schermata Configuration Saved
(Configurazione salvata). Premere Enter (Invio) per continuare.
A questo punto è possibile creare un'altra unità logica su qualsiasi unità fisica
semplicemente ripetendo i punti precedenti. L'utility ORCA consente di creare una
sola unità logica per array. Per creare un array contenente più unità logiche, eseguire
l'utility ACU o l'utility ACU-XE.
NOTA: le unità logiche grezze non sono visibili al sistema operativo. Affinché le nuove unità
logiche possano essere disponibili per la memorizzazione dei dati, formattare l'unità logica
seguendo le istruzioni fornite nella documentazione del sistema operativo.
Uso dell'utility ACU
L'utility ACU è disponibile sul CD del software di supporto del controller di array
Smart e sul CD di SmartStart e del software di supporto. Se sul server da configurare
sono installati Microsoft Windows NT o Windows 2000, è possibile eseguire l'utility
ACU direttamente dai CD o scaricarla ed eseguirla in linea.
Nella fase di avvio, l'utility ACU verifica la configurazione di ogni controller e array
di unità. Se l'array non è configurato in modo ottimale, si apre la procedura guidata di
configurazione dell'utility ACU che fornisce all'utente informazioni sui passaggi da
eseguire per completare il processo di configurazione. La procedura guidata consente
di configurare nuovi controller, assegnare agli array esistenti le unità fisiche non
utilizzate (senza perdite di dati) e configurare tutto lo spazio libero dell'array su
un'altra unità logica. Con l'utility ACU è possibile creare massimo 32 unità logiche
per array.
7-4 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Se in fase di configurazione si verifica un problema, l'utility ACU visualizza un
messaggio di errore che ne descrive la natura. Se viene visualizzato il seguente
messaggio di errore con un numero di codice corrispondente, contattare il Centro
di Assistenza Tecnica Compaq più vicino:
Internal Error Has Occurred
Per informazioni sui numeri di telefono dell'Assistenza Tecnica, consultare la sezione
"Informazioni sulla guida".
Premere il tasto F1 o fare clic su Help (?) per visualizzare la guida in linea sensibile
al contesto relativa a ogni schermata. La barra di stato nella parte inferiore della
schermata visualizza messaggi che descrivono la selezione corrente.
NOTA: le unità logiche grezze non sono visibili al sistema operativo. Affinché le nuove unità
logiche possano essere disponibili per la memorizzazione dei dati, formattare l'unità logica
seguendo le istruzioni fornite nella documentazione del sistema operativo.
Esecuzione dell'utility ACU dal CD
Questo metodo di esecuzione dell'utility ACU si utilizza con i sistemi operativi
Windows NT, Windows 2000, Linux e Novell NetWare.
Configurazione di un array
1. Inserire il CD nell'unità CD-ROM e riavviare il server.
2. Quando viene visualizzato il menu CD, fare doppio clic sull'icona ACU.
3. Configurare l'array. Se non si desidera utilizzare la procedura guidata ma sono
comunque necessari ulteriori dettagli, consultare la sezione "Procedure tipiche di
configurazione manuale".
4. Estrarre il CD e riavviare il server per applicare le nuove impostazioni.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-5
Configurazione di un array
Esecuzione dell'utility ACU in linea
I sistemi operativi Windows NT e Windows 2000 consentono di eseguire l'utility
ACU in linea.
1. Inserire il CD nell'unità CD-ROM del server e scaricare l'utility seguendo le
istruzioni visualizzate.
2. Al termine dell'installazione fare clic su Start e selezionare Compaq System
Tools (Strumenti di sistema Compaq).
3. Fare doppio clic su ACU.
Descrizione della schermata ACU
NOTA: le schermate visualizzate in questa sezione sono esemplificative. L'aspetto specifico
di una schermata dipende infatti dal controller e dalle unità disco rigido utilizzate. Il numero di
porte sul controller e i livelli RAID possono ad esempio essere diversi.
Schermata di configurazione principale
La schermata ACU Main Configuration (Schermata di configurazione principale
ACU) è la prima schermata visualizzata al termine della procedura guidata di
configurazione o quando questa procedura viene ignorata.
Figura 7-2: Esempio di schermata ACU Main Configuration
(Schermata di configurazione principale ACU)
7-6 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Configurazione di un array
Questa schermata contiene le seguenti aree:
• Barra dei menu
• Casella Controller Selection (Selezione dei controller)
• Finestra Logical Configuration View (Visualizzazione della
configurazione logica)
• Casella Drive View (Visualizzazione delle unità)
• Casella Controller
• Casella Array
• Casella Logical Drive (Unità logica)
Barra dei menu
La barra dei menu nella parte superiore della schermata ACU Main Configuration
(Schermata di configurazione principale ACU) contiene i seguenti menu a comparsa:
• Controller - Consente di selezionare un controller, riattivare la schermata,
salvare o cancellare una configurazione, creare un array o uscire dal programma.
Le altre voci di menu consentono di accedere alle impostazioni, alle funzioni
avanzate, alle informazioni e alla procedura guidata di configurazione.
• Array - Consente di eliminare, modificare o espandere la capacità di un array, di
creare unità logiche e di visualizzare le informazioni relative all'array.
• Drive (Unità) - Consente di eliminare o modificare le unità logiche e di
visualizzare le informazioni relative alle unità.
• View (Visualizza) - Consente di alternare le modalità Physical Configuration
View (Visualizzazione della configurazione fisica) e Logical Configuration View
(Visualizzazione della configurazione logica).
• Help (Guida) - Consente di accedere alla guida in linea.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-7
Configurazione di un array
Casella di selezione dei controller
Questa casella fornisce un elenco a comparsa dei controller installati sul sistema.
Quando si seleziona un controller riportato nell'elenco, i dettagli delle unità e degli
array collegati al controller selezionato sono visualizzati nella finestra Configuration
View (Visualizzazione della configurazione).
Figura 7-3: Casella Controller Selection (Selezione dei controller)
Finestra di visualizzazione della configurazione fisica/logica
La finestra Physical/Logical Configuration View (Visualizzazione della
configurazione fisica/logica) mostra le unità e gli array collegati al controller
selezionato. I pulsanti dell'area Drive View (Visualizzazione delle unità) nella parte
inferiore della finestra Configuration View (Visualizzazione della configurazione)
consentono di passare dalla visualizzazione della configurazione fisica alla
visualizzazione della configurazione logica.
La figura 7-4 mostra la visualizzazione di una tipica configurazione fisica, mentre la
figura 7-2 mostra la visualizzazione di una tipica configurazione logica.
Figura 7-4: Finestra Physical Configuration View
(Visualizzazione della configurazione fisica)
7-8 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Configurazione di un array
NOTA: quando si seleziona una voce della finestra Configuration View (Visualizzazione
della configurazione), il LED del vassoio dell'unità disco rigido corrispondente inizia a
lampeggiare. Questa funzione è particolarmente utile per identificare tutte le unità fisiche
presenti su un array, un'unità logica, tutte le unità sul controller o un'unità fisica specifica.
Casella di visualizzazione delle unità
I pulsanti in questa casella consentono di selezionare la visualizzazione della
configurazione logica o fisica nella finestra Configuration View (Visualizzazione
della configurazione).
Figura 7-5: Casella Drive View (Visualizzazione delle unità)
Casella Controller
I pulsanti della casella Controller si attivano quando si seleziona un controller nella
casella Controller Select (Selezione dei controller).
Figura 7-6: Casella Controller
Fare clic su uno di questi pulsanti per visualizzare la schermata Controller
Settings (Impostazioni del controller) o la schermata Create Drive Array
(Crea array di unità).
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-9
Configurazione di un array
Casella Array
I pulsanti della casella Array si attivano quando si seleziona un array nella finestra
Configuration View (Visualizzazione della configurazione).
Figura 7-7: Casella Array
Fare clic su uno di questi pulsanti per visualizzare le schermate Modify Drive Array
(Modifica degli array di unità), Expand Array (Espandi array) o Create Logical
Drive (Creazione delle unità logiche).
Casella dell'unità logica
I pulsanti della casella Logical Drive (Unità logica) si attivano quando si seleziona
un'unità logica nella finestra Configuration View (Visualizzazione della
configurazione).
Figura 7-8: Casella Logical Drive (Unità logica)
Fare clic su uno di questi pulsanti per visualizzare la schermata Modify Logical
Drive (Modifica delle unità logiche), la schermata Migrate Logical Drive
(Migrazione delle unità logiche) o la schermata Extend Logical Drive
(Estensione delle unità logiche).
7-10 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Pulsante per la richiesta di ulteriori informazioni
Per una descrizione dettagliata della voce selezionata nella finestra Configuration
View (Visualizzazione della configurazione), fare clic su More Information (Altre
informazioni) nella parte inferiore destra della schermata ACU Main Configuration
(Configurazione principale ACU).
Schermate secondarie
Schermata delle impostazioni del controller
Per visualizzare la schermata Controller Settings (Impostazioni del controller), fare
clic su Settings (Impostazioni) nella casella Controller (figura 7-6) della schermata
ACU Main Configuration (Schermata di configurazione principale ACU).
Questa schermata consente di impostare la priorità di ricostruzione, la priorità di
espansione e il rapporto di lettura/scrittura dell'acceleratore.
Configurazione di un array
Figura 7-9: Schermata Controller Settings (Impostazioni
del controller)
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-11
Configurazione di un array
Le impostazioni definite nelle aree Rebuild Priority (Priorità di ricostruzione) e
Expand Priority (Priorità di espansione) influiscono solo sulle prestazioni del
sistema attivo e non su quelle del sistema inattivo.
• Se si definisce l'impostazione High (Alta), il controller dà la precedenza al
processo di ricostruzione ed espansione rispetto alle normali operazioni di I/O.
• Se si seleziona invece l'impostazione Low (Bassa), il controller procede alla
ricostruzione e all'espansione solo quando è inattivo. Questa impostazione,
tuttavia, aumenta la probabilità di guasto all'unità rispetto all'impostazione
High (Alta).
L'impostazione Accelerator Ratio (Rapporto dell'acceleratore) definisce la quantità
di memoria allocata alle cache di lettura e scrittura. In alcune applicazioni è possibile
ottenere prestazioni migliori con una cache di scrittura di dimensioni maggiori; in
altre applicazioni, al contrario, è più utile disporre di una cache di lettura di maggiori
dimensioni. Se il controller non è provvisto di acceleratore di array con alimentazione
a batteria, è disponibile solo la cache di lettura (il rapporto è sempre 100% lettura
e 0% scrittura).
NOTA: se si ottimizza l'impostazione Accelerator Ratio (Rapporto dell'acceleratore) può
essere utile modificare anche l'impostazione Stripe Size (Dimensioni degli stripe). Per ulteriori
informazioni, consultare la sezione "Schermata di creazione delle unità logiche", la tabella 7-2
e la tabella 7-3.
Schermata di creazione degli array di unità
Per visualizzare questa schermata, fare clic su Create Array (Crea array) nella
casella Controller (figura 7-6) della schermata ACU Main Configuration
(Schermata di configurazione principale ACU). L'area a sinistra della schermata
Create Drive Array (Crea array di unità) visualizza tutte le unità collegate al
controller precedentemente selezionato nella schermata ACU Main Configuration
(Schermata di configurazione principale ACU).
7-12 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Configurazione di un array
Figura 7-10: Schermata Create Drive Array (Crea array di unità)
I tre pulsanti nella parte centrale della schermata hanno le seguenti funzioni:
• Assegnazione delle unità all'array
• Rimozione delle unità dall'array
• Assegnazione delle unità di riserva all'array
Schermata di modifica degli array di unità
Per visualizzare questa schermata, fare clic su Modify (Modifica) nella casella Array
della schermata ACU Main Configuration (Schermata di configurazione principale
ACU). Questa schermata, simile a Create Drive Array (Crea array di unità,
figura 7-10), consente di modificare la configurazione dell'array.
Schermata di espansione degli array
Per visualizzare questa schermata, fare clic su Expand (Espandi) nella casella
Array della schermata ACU Main Configuration (Schermata di configurazione
principale ACU).
La schermata Expand Array (Espandi array) è simile alla schermata Create Drive
Array (Crea array di unità, figura 7-10) e consente di aggiungere più unità disco
rigido a un array già configurato. È possibile utilizzare la capacità residua per
costruire un'altra unità logica o per estendere l'unità logica già esistente sull'array.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-13
Configurazione di un array
Schermata di creazione delle unità logiche
Per visualizzare questa schermata, fare clic su Create Logical Drive (Crea unità
logica) nella casella Array (figura 7-7) della schermata ACU Main Configuration
(Schermata di configurazione principale ACU).
Questa schermata consente di selezionare il metodo di tolleranza agli errori, di
abilitare l'acceleratore di array (se presente) e di impostare le dimensioni degli stripe
e dell'unità logica su una nuova unità.
ATTENZIONE: non utilizzare questa schermata per modificare un'unità logica
preesistente, poiché questo metodo non consente di mantenere i dati dell'utente. Per
modificare il livello RAID e le dimensioni degli stripe su un'unità logica che contiene
già i dati dell'utente, fare clic su Migrate (Migra) per passare alla schermata Migrate
RAID/Stripe Size (Migrazione RAID/Dimensioni degli stripe, figura 7-13).
Figura 7-11: Schermata Create Logical Drive (Creazione delle
unità logiche)
Tre opzioni della schermata meritano una descrizione più dettagliata:
• Casella Stripe Size (Dimensioni degli stripe)
• Casella Logical Drive Size (Dimensioni dell'unità logica)
• Pulsante Advanced (Avanzate)
7-14 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Configurazione di un array
La casella Stripe Size (Dimensioni degli stripe) visualizza un menu a comparsa
che consente di selezionare la larghezza di uno stripe di dati. Questa larghezza
corrisponde alle dimensioni di un blocco di dati su ogni unità disco rigido nel
volume logico, come descritto nell'appendice D.
Ciascun livello RAID supporta diverse larghezze degli stripe (tabella 7-2); la
dimensione predefinita visualizzata inizialmente nell'utility ACU è quella utilizzata
per ottenere prestazioni ottimali nelle condizioni operative più comuni. La tabella 7-3
fornisce suggerimenti su come ottimizzare la larghezza degli stripe con le diverse
applicazioni.
Tabella 7-2: Dimensioni degli stripe supportate per un
determinato livello RAID
Livello di tolleranza
agli errori
RAID 0 8, 16, 32, 64, 128, 256 128
RAID 1 o 1+0 8, 16, 32, 64, 128, 256 128
RAID 5 8, 16, 32, 64 16
Dimensioni degli stripe
supportate (KB)
Valore
predefinito (KB)
Tabella 7-3: Dimensioni ottimali degli stripe per una determinata
applicazione
Modifica consigliata delle
Tipi di applicazioni server
Lettura e scrittura Accettare il valore predefinito
Principalmente lettura
sequenziale (ad esempio
applicazioni audio/video)
Principalmente scrittura
(ad esempio applicazioni di
manipolazione dell'immagine)
dimensioni degli stripe
Utilizzare dimensioni degli stripe maggiori
per ottenere migliori prestazioni
Utilizzare stripe di dimensioni inferiori
per RAID 5
Utilizzare stripe di dimensioni superiori
per RAID 0, RAID 1+0, RAID 1
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-15
Configurazione di un array
La casella Logical Drive Size (Dimensioni dell'unità logica) mostra la capacità
disponibile sull'unità logica selezionata quando si utilizza il livello RAID prescelto.
La parte sinistra della scala di scorrimento visualizza la capacità disponibile sull'unità
per la memorizzazione dei dati, mentre la parte destra indica la capacità richiesta per
la memorizzazione delle informazioni di parità o di mirroring. Per RAID 0 non è
richiesto alcun sovraccarico RAID.
Le dimensioni predefinite dell'unità logica indicate nella casella corrispondono al
valore massimo disponibile per l'array di unità. Per creare più unità logiche su un
array, ridurre le dimensioni dell'unità logica digitando nella casella di scorrimento
un numero inferiore. L'utility ACU consente di creare massimo 32 unità logiche
per array.
Fare clic su Advanced (Avanzate) per visualizzare la schermata Advanced Features
(Funzioni avanzate) che consente di abilitare o disabilitare le dimensioni massime di
avvio per l'unità logica. Le dimensioni di avvio predefinite sono 32 settori (16 KB)
per traccia, mentre la dimensione di avvio massima è 63 settori per traccia.
Figura 7-12: Schermata Advanced Features (Funzioni avanzate)
Per poter creare partizioni di avvio di grandi dimensioni, alcuni sistemi operativi
devono utilizzare le dimensioni massime di avvio. Se si abilita ad esempio
la dimensione massima di avvio su un'unità logica del sistema operativo
Windows NT 4.0, è possibile creare una partizione di avvio con dimensioni
massime di 8 GB.
NOTA: se si abilitano le dimensioni massime di avvio potrebbe verificarsi un peggioramento
delle prestazioni sull'unità logica.
7-16 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Configurazione di un array
Schermata di modifica delle unità logiche
Per visualizzare questa schermata, fare clic su Modify (Modifica) nella casella
Logical Drive (Unità logica, figura 7-8) della schermata ACU Main Configuration
(Schermata di configurazione principale ACU). Questa schermata, simile a
Create Logical Drive (Creazione delle unità logiche, figura 7-11), consente di
modificare i parametri di un'unità logica esistente direttamente in linea, senza alcuna
perdita di dati.
Schermata di migrazione RAID/Dimensioni degli stripe
Per visualizzare questa schermata, fare clic su Migrate (Migra) nella casella
Logical Drive (Unità logica, figura 7-8) della schermata ACU Main Configuration
(Schermata di configurazione principale ACU). Questa schermata consente di
modificare la larghezza degli stripe (dimensioni blocco) o il livello RAID di un'unità
logica esistente direttamente in linea, senza alcuna perdita di dati.
Figura 7-13: Schermata Migrate RAID/Stripe Size
(Migrazione RAID/Dimensioni degli stripe)
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-17
Configurazione di un array
Schermata di estensione delle unità logiche
Per visualizzare questa schermata, fare clic su Extend (Estendi) nella casella
Logical Drive (Unità logica, figura 7-8) della schermata ACU Main Configuration
(Schermata di configurazione principale ACU). Questa schermata consente di
aumentare la capacità di un'unità logica mentre il sistema è in linea, senza alcuna
perdita di dati.
IMPORTANTE: non tutti i sistemi operativi supportano l'estensione della capacità in linea.
Per ulteriori informazioni, consultare la sezione "Estensione della capacità di un'unità logica".
Figura 7-14: Schermata Extend Logical Drive
(Estensione delle unità logiche)
Procedure tipiche di configurazione manuale nell'utility ACU
Quando si avvia l'utility ACU per la configurazione di un nuovo array viene
visualizzata la finestra della procedura guidata che consente di configurare l'array
in modo rapido e automatico. La procedura guidata può tuttavia essere ignorata. In
questo caso, eseguire le operazioni manuali riportate di seguito:
• Creare un nuovo array
• Espandere la capacità dell'array
• Estendere la capacità dell'unità logica
• Eseguire la migrazione a un diverso livello RAID o a dimensioni diverse
degli stripe.
7-18 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Creazione di un nuovo array
La procedura di creazione manuale di un nuovo array comprende tre punti:
1. Configurazione delle impostazioni del controller.
2. Assegnazione a un array di unità fisiche con le stesse dimensioni.
3. Creazione una o più unità logiche sull'array.
A scopo esemplificativo, si supponga di collegare al controller 4 unità da 4,3 GB
e 2 unità da 9,1 GB. Per creare due array, procedere come segue:
• Array A: tre unità da 4,3 GB e una quarta unità da 4,3 GB come unità di riserva.
Questo array deve essere configurato con tolleranza agli errori RAID 5.
• Array B: due unità da 9,1 GB con configurazione di tolleranza agli errori RAID 1.
Configurazione delle impostazioni del controller
1. Nella schermata ACU Main Configuration (Schermata di configurazione
principale ACU), selezionare il controller da utilizzare dall'elenco a comparsa
della casella Controller Selection (Selezione dei controller). In alternativa, fare
clic su Controller nella barra dei menu, quindi su Select (Seleziona).
Configurazione di un array
2. Fare clic su Controller Settings (Impostazioni del controller).
Viene visualizzata la schermata Controller Settings (Impostazioni del controller,
figura 7-9).
3. Selezionare la priorità di ricostruzione, la priorità di espansione e il rapporto
dell'acceleratore.
4. Fare clic su Done (Fine) per tornare alla schermata ACU Main Configuration
(Schermata di configurazione principale ACU).
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-19
Configurazione di un array
Assegnazione di unità fisiche delle stesse dimensioni a un array
1. Fare clic su Create Array (Crea array) nella casella Controller.
Viene visualizzata la schermata Create Drive Array (Crea array di unità,
figura 7-10).
2. Selezionare le unità con cui creare l'array scegliendole tra quelle elencate nella
parte sinistra della schermata.
IMPORTANTE: assegnare un gruppo di unità fisiche allo stesso array solo se hanno la
stessa capacità. Se le unità hanno capacità diverse, la capacità in eccesso delle unità più
grandi non può essere utilizzata dall'array e va perduta.
Nell'esempio riportato, selezionare le tre unità sulla Porta 1 con ID SCSI 0, 1 e 2.
3. Fare clic su Assign Drive(s) to Array (Assegna unità all'array, figura 7-19),
nella parte centrale della schermata.
NOTA: le probabilità di guasto all'unità di un array aumentano con l'aumentare del
numero di unità presenti. Compaq consiglia di non utilizzare più di 14 unità per array con
configurazioni RAID 5.
4. Selezionare l'unità nella porta 1: ID SCSI 3 e fare clic su Assign Spare to Array
(Assegna unità di riserva all'array), nella parte centrale della schermata.
NOTA: è possibile assegnare la stessa unità di riserva a più array. In questo caso,
accertarsi che la capacità dell'unità di riserva sia sufficiente per ogni array. La capacità
delle unità di riserva non deve essere inferiore a quella delle altre unità sullo stesso array.
7-20 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Configurazione di un array
La schermata Create Drive Array (Crea array di unità) è simile a quella della
figura 7-15.
Figura 7-15: Esempio di array A con unità di riserva
5. Fare clic su Done (Fine) per tornare alla schermata ACU Main Configuration
(Schermata di configurazione principale ACU).
La finestra Logical Configuration View (Visualizzazione della configurazione
logica) è simile a quella della figura 7-16.
Figura 7-16: Schermata Logical Configuration View
(Visualizzazione della configurazione logica) per l'array di esempio
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-21
Configurazione di un array
6. Per creare l'array B, selezionare l'icona del controller e fare clic su Create Array
(Crea array).
7. Ripetere i punti precedenti per assegnare le due unità da 9,1 GB all'array B.
8. Fare clic su Done (Fine) per tornare alla schermata ACU Main Configuration
(Schermata di configurazione principale ACU).
In questo esempio, ogni array è stato creato con le unità della stessa porta SCSI. Per
ottimizzare le prestazioni, installare le unità con capacità corretta in altre porte prima
di eseguire l'utility ACU e selezionare le unità da più porte per costruire l'array.
Creazione di una o più unità logiche sull'array
1. Selezionare Array A o Unused Space (Spazio inutilizzato) in Array A della
finestra Logical Configuration View (Visualizzazione della configurazione
logica, figura 7-16).
2. Fare clic su Create Logical Drive (Crea unità logica) nella casella Array.
3. Nella schermata Create Logical Drive (Creazione delle unità logiche,
figura 7-11), selezionare RAID 5.
4. Fare clic su Enable Array Accelerator (Abilita acceleratore di array), se
selezionabile.
5. Se lo si desidera e il modello di controller in uso lo consente, modificare le
dimensioni degli stripe.
6. I valori predefiniti nella casella Logical Drive Size (Dimensioni dell'unità
logica) creano una singola unità logica sull'array. Nell'esempio riportato,
accettare i valori predefiniti.
7. Fare clic su Done (Fine) per tornare alla schermata ACU Main Configuration
(Schermata di configurazione principale ACU).
8. Per salvare le nuove impostazioni, fare clic su Controller nella barra dei menu e
selezionare Save Configuration (Salva configurazione).
9. Per creare un'unità logica sull'array B, selezionare Array B o Unused Space
(Spazio inutilizzato) in Array B della finestra Logical Configuration View
(Visualizzazione della configurazione logica) ed eseguire i punti precedenti. A
questo punto, selezionare RAID 1 come metodo di tolleranza agli errori. Salvare
la configurazione come descritto sopra.
7-22 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Configurazione di un array
La schermata ACU Main Configuration (Schermata di configurazione principale
ACU) è simile a quella della figura 7-17.
Figura 7-17: Array di esempio – Finestra Logical Configuration
View (Visualizzazione della configurazione logica), due array
NOTA: la capacità indicata per ogni unità logica è la capacità libera disponibile per la
memorizzazione dei dati. Questo valore esclude quello utilizzato per la tolleranza agli errori.
Espansione della capacità dell'array
L'espansione della capacità dell'array consiste nell'aggiungere capacità di
memorizzazione a un array preesistente. La capacità delle unità logiche di un array
non varia e i dati esistenti non sono modificati.
Durante l'espansione di capacità, l'utility ACU ridistribuisce automaticamente le unità
logiche esistenti tra tutte le unità fisiche nell'array di espansione. Se l'array su cui
viene eseguita l'espansione dispone di più unità logiche, i dati vengono ridistribuiti su
un'unità logica alla volta. Le unità logiche appena create non sono disponibili finché
non viene completata l'espansione della capacità.
ATTENZIONE: non scambiare la scheda del controller o dell'acceleratore
di array durante il processo di espansione della capacità. Questa interruzione
dell'espansione causa infatti la perdita irreversibile dei dati.
NOTA: il processo di espansione dura circa 15 minuti per GB. Durante la fase di espansione
non vi sono unità logiche disponibili per l'esecuzione di altri processi e non è possibile
espandere, estendere o spostare alcuna unità logica del sistema.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-23
Configurazione di un array
La procedura di espansione dell'array si compone di tre fasi:
1. Esecuzione di un backup dei dati dell'array. Anche se l'espansione dell'array non
causa generalmente perdite di dati, questa precauzione rappresenta un'ulteriore
protezione dei dati.
2. Installazione delle nuove unità fisiche.
IMPORTANTE: assegnare un gruppo di unità fisiche allo stesso array solo se hanno la
stessa capacità. Se le unità hanno capacità diverse, la capacità in eccesso delle unità più
grandi non può essere utilizzata dall'array e va perduta.
3. Assegnazione delle nuove unità fisiche a un array esistente. Al termine del
processo di espansione è possibile utilizzare la capacità residua per aumentare le
dimensioni dell'unità logica esistente (consultare la sezione "Estensione della
capacità di un'unità logica") o per creare una nuova unità logica.
Si consideri, ad esempio, un controller con i due array seguenti:
• Array A: tre unità da 4,3 GB in una configurazione RAID 5, nessuna unità
di riserva.
• Array B: due unità da 9,1 GB in una configurazione RAID 1, nessuna unità
di riserva.
Dopo aver installato un'unità da 4,3 GB, si supponga di voler espandere l'array A fino
a includere la nuova unità. La situazione descritta è rappresentata nella figura 7-18.
Figura 7-18: Esempio di espansione dell'array
7-24 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Configurazione di un array
Per espandere l'array A e creare una seconda unità logica sull'array:
1. Selezionare Array A nella finestra Logical Configuration View
(Visualizzazione della configurazione logica).
2. Fare clic su Expand (Espandi) nella casella Array.
3. Nella parte sinistra della finestra di dialogo Expand Array A (Espandi array A),
selezionare l'unità da 4,3 GB non ancora assegnata.
4. Fare clic su Assign Drive to Array (Assegna unità all'array), nella parte centrale
della schermata.
Figura 7-19: Pulsante Assign Drive to Array
(Assegna unità all'array)
5. Fare clic su Next (Avanti) nella parte inferiore della schermata. Viene
visualizzata la schermata rappresentata nella figura 7-20.
Figura 7-20: Procedura guidata di espansione – Schermata
Create Logical Drives (Creazione delle unità logiche)
6. Fare clic su Create Logical Drive (Crea unità logica).
7. Impostare la tolleranza agli errori, le dimensioni degli stripe, l'acceleratore di
array e le dimensioni per la seconda unità logica da creare sull'array A.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-25
Configurazione di un array
8. Fare clic su Done (Fine) per tornare alla schermata Create Logical Drives
(Creazione delle unità logiche).
9. Fare nuovamente clic su Done (Fine) per tornare alla schermata ACU Main
Configuration (Schermata di configurazione principale ACU).
10. Nella barra dei menu, selezionare Controller, quindi Save Configuration (Salva
configurazione). Le impostazioni per la seconda unità logica vengono salvate e
inizia il processo di espansione della capacità.
NOTA: la seconda unità logica non è accessibile fino a quando non viene completato il
processo di espansione sull'unità logica 1. Durante la fase di espansione l'unità logica 1
non è disponibile per l'esecuzione di altri processi e non è possibile espandere, estendere
o spostare alcuna unità logica del sistema.
Estensione della capacità di un'unità logica
L'estensione della capacità di un'unità logica consiste nell'aggiungere capacità di
memorizzazione a un'unità logica preesistente. Per estendere un'unità logica è
necessario che sull'array vi sia capacità libera sufficiente. Se necessario, creare capacità
libera eliminando le unità logiche esistenti sull'array o eseguendo un'espansione
dell'array (consultare la sezione "Espansione della capacità dell'array").
I sistemi operativi Windows NT 4.0 e NetWare 5.x supportano l'estensione della
capacità dell'unità logica in linea. Alcuni sistemi operativi supportano inoltre la
capacità di estensione non in linea, che consiste nell'eseguire il backup dei dati,
riconfigurare l'array e ripristinare i dati. Prima dell'estensione delle unità logiche,
consultare la documentazione o contattare il rivenditore del sistema operativo.
NOTA: il processo di estensione dura circa 15 minuti per GB. Durante la fase di estensione
non vi sono unità logiche disponibili per l'esecuzione di altri processi e non è possibile
espandere, estendere o spostare alcuna unità logica del sistema.
7-26 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Configurazione di un array
Per estendere la capacità di un'unità logica:
1. Esecuzione di un backup dei dati dell'array. Anche se l'espansione dell'array non
causa generalmente perdite di dati, questa precauzione rappresenta un'ulteriore
protezione dei dati.
2. Selezionare l'unità logica nella finestra Logical Configuration View
(Visualizzazione della configurazione logica).
3. Fare clic sul pulsante Extend (Estendi) nella casella Logical Drive (Unità logica).
Nella schermata Extend Logical Drive (Estensione delle unità logiche) viene
visualizzata la capacità corrente e il sovraccarico dell'unità logica selezionata.
L'area non ombreggiata sulla scala di scorrimento indica la capacità libera
sull'array disponibile per l'estensione.
4. Trascinare il cursore di scorrimento per aumentare le dimensioni dell'unità logica.
NOTA: non è possibile ridurre le dimensioni dell'unità logica da questa schermata.
5. Fare clic su Done (Fine) per tornare alla schermata ACU Main Configuration
(Schermata di configurazione principale ACU).
6. Per salvare le impostazioni dell'unità logica, fare clic su Controller nella barra
dei menu e selezionare Save Configuration (Salva configurazione).
Nell'angolo in basso a destra della schermata viene visualizzata una barra di
avanzamento che mostra lo stato del processo di estensione.
7. Affinché il sistema operativo disponga della capacità aggiuntiva dell'unità logica,
procedere secondo uno dei metodi riportati di seguito:
— Creare una nuova partizione nell'unità logica utilizzando il software per la
partizione del sistema operativo.
— Aumentare le dimensioni di una partizione esistente utilizzando il software di
partizione del sistema operativo o strumenti di partizione di altri produttori.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-27
Configurazione di un array
Migrazione del livello RAID o delle dimensioni degli stripe
NOTA: prima di eseguire la migrazione delle dimensioni degli stripe, verificare che la memoria
disponibile sull'acceleratore di array non sia inferiore al minimo comune multiplo delle
dimensioni totali degli stripe delle due diverse configurazioni.
Si consideri, ad esempio, la modifica da un volume logico RAID 5 a 11 unità a un volume
logico RAID 1+0 a 14 unità. Se ogni configurazione utilizza la larghezza di stripe predefinita
corrispondente, le dimensioni del blocco passano da 16 KB a 128 KB per stripe.
• Uno stripe completo nella configurazione RAID 5 contiene 160 KB (10 unità con i dati
utente; 1 unità con i dati di parità).
• Uno stripe completo nella configurazione RAID 1+0 contiene 896 KB.
Il minimo comune multiplo delle dimensioni degli stripe è 4480 KB, che corrisponde alla
quantità minima di memoria che deve essere disponibile sull'acceleratore di array.
Per migrare a un livello RAID o a una dimensione stripe diversa:
1. Eseguire il backup di tutti i dati presenti sull'unità logica. Anche se la migrazione
non causa generalmente perdite di dati, questa precauzione rappresenta
un'ulteriore protezione dei dati. I dati di backup possono inoltre rivelarsi
necessari per aumentare il numero di settori (vedere il punto 8).
2. Verificare che le batterie dell'acceleratore dell'array (se presenti) siano
completamente cariche.
NOTA: il processo di migrazione dura circa 15 minuti per GB. Durante la fase di
migrazione non vi sono unità logiche disponibili per l'esecuzione di altri processi e non è
possibile espandere, estendere o spostare alcuna unità logica del sistema.
3. Se il controller è provvisto di cache di scrittura con alimentazione a batteria,
controllare nella schermata Controller Settings (Impostazioni del controller) che
sia abilitata la cache di scrittura.
4. Selezionare l'unità logica nella finestra Logical Configuration View
(Visualizzazione della configurazione logica).
5. Fare clic su Migrate (Migra) nella casella Logical Drive (Unità logica).
6. Modificare il livello RAID selezionando la casella appropriata.
7-28 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
7. Modificare le dimensioni degli stripe. Nella tabella 7-3 sono elencate le
dimensioni ottimali degli stripe per ogni situazione specifica.
8. Fare clic su Done (Fine) per tornare alla schermata ACU Main Configuration
(Schermata di configurazione principale ACU).
Se viene visualizzato un messaggio che segnala la necessità di aumentare il
numero di settori, procedere come segue:
a. Eliminare il vecchio volume logico.
b. Riconfigurare l'array come nuovo volume logico con il metodo di tolleranza
agli errori e le dimensioni degli stripe appena selezionati.
c. Copiare i dati di backup (dal punto 1) nel nuovo volume logico.
9. Per salvare le nuove impostazioni, fare clic sull'icona Controller nella barra dei
menu e selezionare Save Configuration (Salva configurazione).
Uso dell'utility CPQONLIN
L'utility CPQONLIN (NetWare Online Array Configuration Utility, utility di
configurazione in linea dell'array NetWare) consente di configurare gli array di unità
senza spegnere il server. Questa utility indica inoltre se le unità collegate al controller
di array sono danneggiate, in fase di espansione o in attesa (in coda) per l'espansione
o la ricostruzione.
Configurazione di un array
Per installare l'utility CPQONLIN:
1. Caricare CPQRAID.HAM dal CD di SmartStart e del software di supporto o dal
CD e dai dischetti del software di supporto per il controller. Per istruzioni
dettagliate, consultare il file README sul CD.
2. Caricare CPQONLIN.NLM dallo stesso CD/dischetto.
3. Aprire CPQONLIN.NLM e seguire le istruzioni visualizzate.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-29
Configurazione di un array
Esecuzione dell'utility CPQONLIN
1. Al prompt della console, digitare cpqonlin.
2. Utilizzare i tasti freccia per evidenziare Array Configuration Utility (Utility di
configurazione dell'array), quindi premere Enter (Invio).
3. Dall'elenco visualizzato, selezionare il controller da configurare.
— Se per il controller non è stata configurata alcuna unità logica, viene
visualizzata la procedura guidata di configurazione automatica (vedere
la figura 7-21).
— Se sul controller sono presenti unità logiche, viene visualizzata la schermata
di configurazione manuale (vedere la figura 7-22).
In entrambe le schermate è possibile visualizzare in qualsiasi momento la guida
in linea premendo il tasto F1.
Configurazione automatica
Figura 7-21: Procedura guidata di configurazione automatica
dell'utility CPQONLIN
7-30 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
1. Se la configurazione logica proposta e visualizzata nella schermata della
procedura guidata è accettabile, evidenziare il livello di tolleranza agli errori
desiderato per l'unità logica e premere Enter (Invio). In caso contrario,
selezionare Custom Configuration (Configurazione personalizzata) ed eseguire
la procedura descritta nella sezione "Configurazione manuale".
2. Premere Esc per salvare le modifiche e tornare alla schermata di selezione del
controller.
3. Riavviare il sistema per applicare le modifiche.
NOTA: le unità logiche grezze non sono visibili al sistema operativo. Affinché le nuove unità
logiche possano essere disponibili per la memorizzazione dei dati, formattare l'unità logica
seguendo le istruzioni fornite nella documentazione del sistema operativo.
Configurazione manuale
Configurazione di un array
Figura 7-22: Schermata principale di configurazione manuale
Evidenziare il controller, l'array o l'unità logica da configurare e premere Enter
(Invio). Le opzioni di menu per la voce selezionata sono visualizzate nella parte
destra della schermata. La tabella 7-4 elenca le opzioni di menu per ogni voce del
pannello Logical Configuration View (Visualizzazione della configurazione logica).
Le opzioni non applicabili a casi specifici non sono visualizzate nel pannello.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-31
Configurazione di un array
Tabella 7-4: Opzioni di menu nell'utility CPQONLIN
Menu Controller Options (Opzioni del controller)
Controller Settings
(Impostazioni del
Rebuild Priority
(Priorità di ricostruzione)
controller)
Expand Priority
(Priorità di espansione)
Accelerator Ratio
(Rapporto dell'acceleratore)
Create New Array
Create Array (Crea array)
(Crea nuovo array)
Physical Drives
(Unità fisiche)
New Array (Nuovo array)
Menu Array Options (Opzioni dell'array)
Expand Array
(Espandi array)
Expand Array
(Espandi array)
Physical Drives
(Unità fisiche)
New Array (Nuovo array)
Assign Drive (Assegna unità)
Assign Array (Assegna unità)
Remove Drive (Rimuovi unità)
Accept Changes (Accetta modifiche)
Il pannello mostra le unità di riserva e
le unità disco rigido non assegnate
collegate al controller
Il pannello mostra la visualizzazione
fisica di un nuovo array
Assign Drive (Assegna unità)
Accept Changes (Accetta modifiche)
Il pannello mostra le unità di riserva e
le unità disco rigido non assegnate
collegate al controller
Il pannello mostra la visualizzazione
fisica di un nuovo array
(continua)
7-32 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Tabella 7-4: Opzioni di menu nell'utility CPQONLIN (conitnua)
Menu Array Options (Opzioni dell'array)
Configurazione di un array
Assign Spare
(Assegna unità
di riserva)
Delete Entire Array
(Eliminazione
dell'intero array)
Menu Logical Drive Options (Opzioni dell'unità logica)
Drive Settings
(Impostazioni
dell'unità)
Assign Spare
(Assegna unità di riserva)
Physical Drives
(Unità fisiche)
New Array (Nuovo array)
Fault Tolerance
(Tolleranza agli errori)
Stripe Size
(Dimensioni degli stripe)
Assign Drive (Assegna unità)
Accept Changes (Accetta modifiche)
Il pannello mostra le unità di riserva e
le unità disco rigido non assegnate
collegate al controller
Il pannello mostra la visualizzazione
fisica di un nuovo array
Procedure tipiche di configurazione manuale nell'utility CPQONLIN
Questa sezione descrive in modo più dettagliato le procedure di configurazione tipiche.
Creazione di una configurazione personalizzata per un nuovo array
1. Nel pannello Logical Configuration View (Visualizzazione della configurazione
logica), evidenziare il controller da configurare e premere Enter (Invio).
2. Selezionare Create New Array (Crea nuovo array) dal menu Controller
Options (Opzioni del controller) e premere Enter (Invio).
La schermata visualizza tre pannelli: Create Array (Crea array) Physical Drives
(Unità fisiche) e New Array (Nuovo array).
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-33
Configurazione di un array
3. Selezionare Assign Drive (Assegna unità) dal menu Create Array (Crea array) e
premere Enter (Invio).
Viene evidenziato automaticamente il pannello Physical Drives (Unità fisiche).
4. Selezionare un'unità e premere Enter (Invio).
IMPORTANTE: assegnare un gruppo di unità fisiche allo stesso array solo se hanno la
stessa capacità. Se le unità hanno capacità diverse, la capacità in eccesso delle unità più
grandi non può essere utilizzata dall'array e va perduta.
Il pannello New Array (Nuovo array) elenca l'unità aggiunta. Il pannello Create
Array (Crea array) viene nuovamente visualizzato in modo automatico.
5. Ripetere i punti 3 e 4 fino a quando non sono state assegnate tutte le unità
all'array.
NOTA: è possibile aggiungere un'unità di riserva all'array solo dopo aver assegnato tutte
le unità di memorizzazione dei dati.
6. Selezionare Accept Changes (Accetta modifiche) e premere Enter (Invio).
L'utility CPQONLIN torna alla schermata Main Manual Configuration
(Schermata principale di configurazione manuale).
Aggiunta di un'unità di riserva
Per aggiungere un'unità di riserva a un array è necessario che al controller sia
collegata un'unità non assegnata o assegnata come unità di riserva a un altro array.
È possibile assegnare la stessa unità di riserva a un numero qualsiasi di array o
assegnare unità di riserva separate a ogni array. Quando si seleziona Assign Spare
(Assegna unità di riserva) vengono visualizzate solo le unità selezionabili: le unità
con capacità troppo bassa, ad esempio, non sono inserite nell'elenco. Se l'unità che si
desidera selezionare non è inclusa nell'elenco, premere Tab per passare alla
visualizzazione dell'unità fisica e verificare la capacità dell'unità.
1. Nel pannello Logical Configuration View (Visualizzazione della configurazione
logica), selezionare l'array che richiede un'unità di riserva e premere Enter
(Invio).
2. Selezionare Assign Spare (Assegna unità) dal menu Array Options (Opzioni
dell'array) e premere Enter (Invio).
7-34 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
3. Selezionare l'unità da utilizzare come riserva e premere Enter (Invio).
4. Premere Esc per accettare la nuova configurazione e tornare alla schermata Main
Manual Configuration (Schermata principale di configurazione manuale).
Configurazione della nuova unità logica
1. Nel pannello Logical Configuration View (Visualizzazione della configurazione
logica), selezionare la nuova unità logica da configurare e premere Enter (Invio).
2. Selezionare Fault Tolerance (Tolleranza agli errori) nel menu Logical Drive
Options (Opzioni dell'unità logica) e premere Enter (Invio).
3. Selezionare il livello RAID desiderato e premere Enter (Invio).
4. Selezionare Stripe Size (Dimensioni degli stripe) e premere Enter (Invio).
5. Selezionare le dimensioni degli stripe desiderate e premere Enter (Invio).
6. Premere Esc per accettare le impostazioni e tornare alla schermata Main Manual
Configuration (Schermata principale di configurazione manuale).
Configurazione delle impostazioni del controller
Configurazione di un array
L'opzione di menu Controller Settings (Impostazioni del controller) consente di
scegliere la priorità di ricostruzione dell'unità, la priorità di espansione e il rapporto
dell'acceleratore per tutti gli array del controller.
• Se si seleziona la priorità bassa, la ricostruzione o l'espansione avvengono
quando il controller di array non sta gestendo le normali richieste di I/O. Questa
impostazione ha un effetto minimo sulle operazioni normali di I/O. Con una
priorità di ricostruzione bassa vi è tuttavia un rischio maggiore di perdite di dati
in caso di guasto a un'altra unità fisica durante il processo di ricostruzione.
• Se si seleziona un'impostazione di priorità alta, la ricostruzione o l'espansione
avvengono a spese delle normali operazioni di I/O. Anche se le prestazioni del
sistema subiscono dei rallentamenti, il livello di protezione dei dati è migliore
poiché l'array è esposto per un periodo più breve ai guasti di altre unità.
NOTA: le unità logiche possono essere ricostruite solo se configurate per la tolleranza gli
errori (RAID 1+0, 5 o ADG). La ricostruzione delle unità inizia automaticamente al termine
della sostituzione dell'unità fisica nell'array.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-35
Configurazione di un array
Il rapporto di lettura/scrittura dell'acceleratore determina la quantità di memoria
allocata alle cache di lettura e scrittura sull'acceleratore di array. Per ottenere
prestazioni ottimali, è possibile definire diverse impostazioni in base al tipo di
applicazione utilizzato. Alcuni controller, in particolare quelli non provvisti di cache
di scrittura con alimentazione a batteria, non consentono di modificare questo
rapporto.
1. Nel pannello Logical Configuration View (Visualizzazione della configurazione
logica), selezionare il controller da configurare e premere Enter (Invio).
2. Selezionare Controller Settings (Impostazioni del controller) nel pannello
Controller Options (Opzioni del controller) e premere Enter (Invio).
Viene visualizzata la schermata Controller Settings (Impostazioni del
controller).
Figura 7-23: Schermata Controller Settings (Impostazioni
del controller)
3. Modificare le impostazioni definite nella schermata per adattarle alle esigenze
specifiche.
4. Premere Esc per salvare la nuova configurazione.
5. Uscire dall'utility CPQONLIN e riavviare il sistema per applicare le modifiche.
7-36 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Espansione di un array
Durante l'espansione dell'array è possibile che le prestazioni subiscano un leggero
peggioramento a seconda dell'impostazione definita in Expand Priority (Priorità di
espansione). Per ridurre gli effetti di questo peggioramento, eseguire l'espansione
dell'array durante i periodi di uso limitato del server.
NOTA: il processo di espansione dura circa 15 minuti per GB. Durante questa fase il
controller non può espandere o migrare altre unità logiche anche se vengono accodate
ulteriori richieste di espansione o migrazione.
1. Eseguire il backup dei dati sull'unità logica. Anche se l'espansione dell'array non
causa generalmente perdite di dati, questa precauzione rappresenta un'ulteriore
protezione dei dati.
2. Verificare che le batterie dell'acceleratore dell'array (se presenti) siano
completamente cariche.
3. Nel pannello Logical Configuration View (Visualizzazione della configurazione
logica), selezionare l'array da espandere e premere Enter (Invio).
4. Selezionare Expand (Espandi) e premere Enter (Invio).
5. Selezionare l'unità disco rigido da aggiungere all'array e premere Enter (Invio).
Configurazione di un array
IMPORTANTE: assegnare un gruppo di unità fisiche allo stesso array solo se hanno la
stessa capacità. Se le unità hanno capacità diverse, la capacità in eccesso delle unità più
grandi non può essere utilizzata dall'array e va perduta.
6. Ripetere il punto 5 fino a completare l'aggiunta delle unità.
7. Selezionare Accept Changes (Accetta modifiche) e premere Enter (Invio).
8. Premere Esc per avviare l'espansione dell'array.
In qualsiasi momento è possibile controllare l'avanzamento dell'espansione
premendo il tasto F3 e spostandosi nella parte inferiore della schermata per
visualizzare la barra di avanzamento.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 7-37
Configurazione di un array
Migrazione del livello RAID o delle dimensioni degli stripe
Durante la migrazione è possibile che le prestazioni subiscano un leggero
peggioramento a seconda dell'impostazione definita in Expand Priority (Priorità di
espansione) o Rebuild Priority (Priorità di ricostruzione). Per ridurre gli effetti di
questo peggioramento, eseguire la migrazione durante i periodi di uso limitato del
server.
NOTA: il processo di migrazione dura circa 15 minuti per GB. Durante questa fase il controller
non può espandere o migrare altre unità logiche anche se vengono accodate ulteriori richieste
di espansione o migrazione.
1. Eseguire il backup dei dati sull'unità logica. Anche se la migrazione non causa
generalmente perdite di dati, questa precauzione rappresenta un'ulteriore
protezione dei dati.
2. Verificare che le batterie dell'acceleratore dell'array (se presenti) siano
completamente cariche.
3. Nel pannello Logical Configuration View (Visualizzazione della configurazione
logica), selezionare l'unità logica per cui eseguire la migrazione e premere Enter
(Invio).
4. Selezionare Drive Settings (Impostazioni dell'unità) e premere Enter (Invio).
5. Modificare il livello RAID o le dimensioni degli stripe visualizzate in questa
schermata.
6. Premere Esc per accettare le modifiche e iniziare la migrazione.
In qualsiasi momento è possibile controllare l'avanzamento della migrazione
premendo il tasto F3 e spostandosi nella parte inferiore della schermata per
visualizzare la barra di avanzamento.
7-38 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Installazione dei driver della periferica
I driver per il controller di array Smart 5i Plus sono disponibili sul CD del software
di supporto del controller di array Smart e sul CD di SmartStart e del software di
supporto. Gli aggiornamenti sono disponibili sul sito Web Compaq, all'indirizzo
www.compaq.com.
Uso del CD del software di supporto del controller di array Smart
Per istruzioni sull'installazione dei driver registrati sul CD del software di supporto
del controller di array Smart, consultare il pieghevole fornito con il CD. La procedura
corretta di installazione varia a seconda che il server sia nuovo o contenga già il
sistema operativo e i dati dell'utente.
Uso del CD di SmartStart e del software di supporto
8
Se si configura un server nuovo, i driver del controller di array Smart sono
installati e configurati durante l'installazione del sistema operativo. Per istruzioni
sull'installazione del sistema operativo, consultare la documentazione fornita con
il CD.
Se si aggiunge il controller a un sistema esistente, è necessario creare dischetti
Compaq Support Paq (CSP) per il sistema operativo in uso. Su questi dischetti viene
registrato il software, i driver e la documentazione di supporto del sistema operativo.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... 8-1
Installazione dei driver della periferica
Per creare i dischetti CSP:
1. Inserire il CD di Smart Start e del software di supporto nel vassoio dell'unità
CD-ROM di un server provvisto di unità CD-ROM di avvio. Non è necessario
che il server sia lo stesso su cui si desidera installare il controller.
2. Riavviare il server.
3. Dalla schermata Compaq System Utilities (Utility di sistema Compaq),
selezionare Create Support Software (Crea software di supporto).
4. Dalla schermata Diskette Builder (Creazione dischetti), selezionare Create
Support Software From CD Only (Crea software di supporto solo da CD).
5. Scorrere l'elenco e selezionare il software di supporto per il sistema operativo
in uso.
6. Creare i dischetti seguendo le istruzioni visualizzate. A seconda del sistema
operativo utilizzato, possono essere necessari fino a 6 dischetti vuoti.
Per istruzioni dettagliate sull'installazione dei driver della periferica, consultare i file
README sui dischetti CSP.
Aggiornamento degli agenti di Compaq Insight Manager
Se il controller è installato come dispositivo di memorizzazione aggiuntivo,
può essere necessario aggiornare gli agenti di Compaq Insight Manager con
eventuali nuove versioni disponibili. Per informazioni sulla procedura corretta
di aggiornamento degli agenti, consultare la documentazione fornita con
Compaq Insight Manager.
Gli agenti Compaq Insight Manager sono inoltre disponibili presso i Partner Ufficiali
Compaq o i Centri di Assistenza Autorizzati Compaq. Le versioni più aggiornate di
Compaq Insight Manager e degli agenti di gestione sono inoltre disponibili sul sito
Web Compaq, all'indirizzo
Se i nuovi agenti non funzionano correttamente, può essere necessario aggiornare
Compaq Insight Manager.
8-2 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
www.compaq.com/manage.
Norme di conformità
Numeri di identificazione per le norme di conformità
Per la certificazione e l'identificazione delle norme di conformità viene assegnato
al prodotto un numero di serie Compaq univoco. Questo numero è riportato
sull'etichetta del prodotto insieme ai marchi di controllo qualità e alle informazioni
sul prodotto. Per richiedere informazioni relative alla conformità del prodotto, fare
riferimento a questo numero di serie. Il numero di serie non deve essere confuso
con il nome commerciale o il numero di modello del prodotto.
Norme FCC
La Parte 15 delle norme FCC (Federal Communications Commission, Commissione
Federale per le Comunicazioni) stabilisce limiti alle emissioni di radiofrequenza (RF)
per garantire uno spettro di frequenze radio privo di interferenze. Molti dispositivi
elettronici, inclusi i computer, generano energia di radiofrequenza durante il
funzionamento e sono pertanto soggetti a tali regole. Queste norme distinguono i
computer e le periferiche correlate in due classi, A e B, a seconda del tipo di
installazione. I dispositivi di classe A sono quelli destinati all'installazione in un
ambiente aziendale o commerciale. Alla classe B appartengono invece i dispositivi
destinati ad ambienti residenziali, ad esempio i PC. Le norme FCC stabiliscono che
le apparecchiature di entrambe le classi debbano recare un'etichetta con l'indicazione
del potenziale di interferenza del dispositivo e altre istruzioni operative a beneficio
dell'utente.
A
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... A-1
Norme di conformità
L'etichetta dei valori nominali posta sull'apparecchiatura ne indica la classe di
appartenenza (A o B). I dispositivi di classe B riportano sull'etichetta un logo o un
codice identificativo FCC. I dispositivi di classe A non recano sull'etichetta alcun
logo o codice identificativo FCC. Una volta stabilita la classe di appartenenza di un
dispositivo, fare riferimento alla dichiarazione corrispondente.
Apparecchiature di classe A
Questa apparecchiatura è stata testata ed è risultata conforme ai limiti stabiliti per i
dispositivi digitali di classe A di cui alla Parte 15 delle norme FCC (Federal
Communications Commission). Tali limiti intendono fornire una protezione adeguata
contro le interferenze dannose quando l'apparecchiatura è utilizzata in un ambiente
commerciale. Questa apparecchiatura genera, utilizza e può emettere energia di
radiofrequenza e, se non installata conformemente alle istruzioni, può provocare
interferenze alle comunicazioni radio. L'uso di questa apparecchiatura in un'area
residenziale può causare interferenze dannose. In questo caso l'utente è tenuto a porre
rimedio a tali interferenze a proprie spese.
Apparecchiature di classe B
Questa apparecchiatura è stato testata ed è risultata conforme ai limiti stabiliti per
i dispositivi digitali di classe B di cui alla Parte 15 delle norme FCC. Questi limiti
forniscono una protezione contro le interferenze dannose in ambienti residenziali.
Questa apparecchiatura genera, utilizza e può emettere energia di radiofrequenza e,
se non installata conformemente alle istruzioni, può provocare interferenze alle
comunicazioni radio. Non esiste tuttavia alcuna garanzia che tali interferenze non
abbiano luogo in una installazione specifica. In caso di disturbi alla ricezione
radiotelevisiva, che possono essere riscontrati semplicemente spegnendo e
riaccendendo l'apparecchiatura, l'utente deve cercare di rimediare all'interferenza
adottando le seguenti misure:
• Riorientare o riposizionare l'antenna di ricezione.
• Aumentare la distanza tra l'apparecchiatura e il ricevitore.
• Collegare l'apparecchiatura alla presa di un circuito elettrico diverso da quello
a cui è connesso il ricevitore.
• Consultare il rivenditore dell'apparecchiatura o un tecnico specializzato.
A-2 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Modifiche
Le norme FCC stabiliscono che l'utente debba essere a conoscenza del fatto che
qualsiasi modifica o cambiamento apportato al dispositivo non espressamente
approvato da Compaq Computer Corporation può invalidare il diritto di utilizzare
l'apparecchiatura.
Cavi
I collegamenti a questo dispositivo devono essere effettuati con cavi schermati e
cappucci dei connettori RFI/EMI metallici ai fini della conformità alle Norme FCC.
Dichiarazione di conformità per il mouse
Questo dispositivo è stato testato ed è risultato conforme alla Parte 15 delle norme
FCC. L'uso di questo componente è soggetto alle due condizioni riportate di seguito:
(1) questo dispositivo non può causare interferenze dannose, e (2) questo dispositivo
deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono
causare un funzionamento non corretto.
Norme di conformità
Norme della Comunità Europea
I prodotti che recano il marchio CE sono conformi alla direttiva EMC (89/336/EEC)
e alla direttiva sulla bassa tensione (73/23/EEC) emanate dalla Commissione della
Comunità Europea.
La conformità a tali direttive implica la conformità alle seguenti Norme europee
(tra parentesi sono indicate le norme internazionali equivalenti):
• EN55022 (CISPR 22) - Norme sulle interferenze elettromagnetiche
• EN55024 (IEC61000-4-2, 3, 4, 5, 6, 8, 11) - Norme sull'immunità elettromagnetica
• EN61000-3-2 (IEC61000-3-2) - Norme sulle armoniche delle linee elettriche
• EN61000-3-3 (IEC61000-3-3) - Norme sullo sfarfallio delle linee elettriche
• EN60950 (IEC950) - Norme sulla sicurezza del prodotto
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... A-3
Norme di conformità
Dispositivi laser
Tutti i sistemi Compaq dotati di dispositivi laser sono conformi agli standard di
sicurezza, inclusa la norma IEC 825. In particolare, per quanto riguarda il laser,
questo dispositivo risponde agli standard previsti dagli enti governativi per le
prestazioni del prodotto ed è classificato come prodotto laser di classe 1. Il laser non
emette radiazioni pericolose poiché il raggio resta completamente isolato in ogni fase
di funzionamento e manutenzione eseguita dal cliente.
Avvertenze sulla sicurezza del laser
AVVERTENZA: per ridurre il rischio causato dall'esposizione alle radiazioni
pericolose, attenersi alle seguenti istruzioni:
• Non cercare di aprire le parti chiuse del laser poiché all'interno non sono presenti
componenti soggetti a manutenzione da parte dell'utente.
• Non effettuare controlli o regolazioni né eseguire altre procedure sul dispositivo
laser ad eccezione di quelle specificate in queste norme.
• La riparazione del dispositivo laser deve essere effettuata esclusivamente dai
tecnici del Centro di Assistenza Autorizzato Compaq.
Conformità alle norme internazionali
Tutti i sistemi Compaq sono provvisti di dispositivi laser conformi agli standard delle
norme di sicurezza, incluse le norme IEC 825.
Etichetta di prodotto per il laser
La seguente etichetta o una simile è collocata sulla superficie del dispositivo laser
Compaq.
L'etichetta riporta la dicitura CLASS 1 LASER
PRODUCT, che segnala che si tratta di un
prodotto laser di classe 1. Questa etichetta
è riportata sul dispositivo laser installato
nel prodotto.
A-4 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Informazioni relative al laser
Tabella A-1: Informazioni relative al laser
Caratteristica Descrizione
Tipo di laser Semiconduttore GaAIAs
Lunghezza d'onda 780 nm +/- 35 nm
Angolo di divergenza 53,5 gradi +/- 0,5 gradi
Potenza in uscita Inferiore a 0,2 mW o 10.869 W m
Polarizzazione Circolare 0,25
Apertura numerica 0,45" +/- 0,04"
-2
sr
Avviso per la sostituzione della batteria
Il controller di array Compaq Smart 5i Plus e il dispositivo di abilitazione della cache
di scrittura con alimentazione a batteria sono provvisti di una batteria NiMH. Se la
batteria è sostituita o maneggiata in modo non corretto vi è il rischio di esplosioni e
conseguenti lesioni personali. La batteria può essere sostituita solo in un Centro di
Assistenza Autorizzato Compaq e con una batteria di ricambio specifica per questo
prodotto. Per ulteriori informazioni sulla sostituzione e lo smaltimento della batteria,
contattare un Partner Ufficiale Compaq o un Centro di Assistenza Autorizzato
Compaq.
Norme di conformità
-1
AVVERTENZA: il computer contiene una batteria interna NiMH. Se la batteria
non è maneggiata in modo corretto vi è il rischio di incendio e ustioni.
Per ridurre il rischio di lesioni personali, attenersi alle istruzioni seguenti:
• Non tentare di ricaricare la batteria.
• Non esporre la batteria a temperature superiori a 60°C.
• Non smontare, rompere, forare o cortocircuitare i contatti esterni e
non smaltire la batteria gettandola nel fuoco o in acqua.
• Sostituire la batteria solo con la batteria di riserva Compaq specifica
per questo prodotto.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... A-5
Norme di conformità
Le batterie e gli accumulatori non devono essere smaltiti insieme ai rifiuti
domestici. Affinché le batterie esaurite siano riciclate o smaltite in modo
appropriato, servirsi del sistema di raccolta pubblico dei rifiuti o restituire le
batterie a Compaq, ai Partner Ufficiali Compaq o ai relativi rappresentanti.
A-6 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
B
Scariche elettrostatiche
Per evitare danni al sistema, adottare le precauzioni specifiche relative alla
configurazione del sistema e alla manipolazione dei componenti. Le scariche
elettrostatiche dovute al contatto diretto con le mani o altri conduttori possono
danneggiare le schede di sistema o altri dispositivi sensibili all'elettricità statica.
Questo tipo di danni può ridurre la durata del dispositivo.
Per evitare danni dovuti a scariche elettrostatiche, adottare le seguenti precauzioni:
• Evitare il contatto diretto con le mani quando si trasportano o ripongono
i prodotti in contenitori antistatici.
• Tenere i componenti sensibili all'elettricità statica nei rispettivi contenitori prima
di utilizzarli in un'area di lavoro priva di elettricità statica.
• Prima di rimuovere i componenti, sistemare i contenitori su una superficie
provvista di collegamento a massa.
• Evitare di toccare i piedini, le terminazioni dei componenti o i circuiti.
• Prima di toccare un componente sensibile all'elettricità statica, accertarsi sempre
che sia presente un adeguato collegamento a massa.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... B-1
Scariche elettrostatiche
Metodi di collegamento a massa
Per garantire un adeguato collegamento a massa sono disponibili diversi metodi. Per
manipolare o installare componenti sensibili all'elettricità statica, adottare uno o più
dei metodi seguenti:
• Indossare un bracciale collegato al telaio della postazione di lavoro o del
computer tramite un cavo per il collegamento a massa. Questi bracciali sono
fascette flessibili con resistenza minima di 1 megaohm ± 10% nei cavi per
il collegamento a massa. Per un collegamento a massa adeguato, indossare
il bracciale direttamente sulla pelle.
• Nel caso di postazioni di lavoro in piedi, indossare cavigliere o fascette da
applicare ai talloni o alle scarpe. Nel caso di pavimenti che conducono
l'elettricità o di tappetini antistatici, indossare le fascette su entrambi i piedi.
• Utilizzare strumenti di manutenzione conduttivi.
• Utilizzare un kit di manutenzione portatile che comprenda un tappetino da lavoro
pieghevole e antistatico.
In mancanza di strumenti per un adeguato collegamento a massa, contattare un
Partner Ufficiale Compaq per l'installazione del componente.
NOTA: per ulteriori informazioni sull'elettricità statica o per assistenza durante l'installazione
dei prodotti, contattare il Partner Ufficiale Compaq.
B-2 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Array di unità e tolleranza agli errori
Descrizione degli array di unità
La capacità e le prestazioni di una singola unità (disco rigido) fisica si adattano a
un uso domestico. Nelle realtà aziendali, al contrario, sono richieste capacità di
memorizzazione maggiori, trasferimenti dati più rapidi e una migliore protezione
contro le perdite di dati in caso di guasto all'unità.
Per aumentare la capacità di memorizzazione totale, è sufficiente aggiungere unità
fisiche al sistema (vedere la figura C-1). Questo accorgimento, tuttavia, non migliora
l'efficienza delle operazioni di lettura/scrittura (R/W), poiché il trasferimento dei dati
avviene comunque su una sola unità fisica alla volta.
C
R/W
P1 P2 P3
Figura C-1: Aggiunta di unità fisiche al sistema
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... C-1
Array di unità e tolleranza agli errori
L'installazione di un controller di array sul sistema consente invece di abbinare la
capacità di più unità fisiche a una o più unità virtuali chiamate unità logiche (dette
anche "volumi logici"). In questo modo le testine di lettura/scrittura di tutte le unità
fisiche del sistema sono attive nello stesso momento, con una conseguente riduzione
del tempo totale necessario al trasferimento dei dati.
P1 P2 P3
Figura C-2: Unità fisiche configurate in un'unità logica (L1)
L1
Poiché le testine di lettura e scrittura si attivano contemporaneamente, la stessa
quantità di dati viene scritta su ogni unità in un intervallo di tempo specifico. Ogni
unità di dati è chiamata blocco e tutti i blocchi presenti sulle unità fisiche in un'unità
logica formano un insieme di stripe di dati (vedere la figura C-3).
C-2 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Array di unità e tolleranza agli errori
S1
S2
S3
S4
B1
B4
B7
B2
B5
B8
B11B10 B12
B3
B6
B9
Figura C-3: Striping dei dati (S1-S4) per i blocchi dati B1-B12
I dati dell'unità logica sono leggibili solo se la sequenza del blocco dati in ogni stripe
è la stessa. Il processo di sequencing viene eseguito dal controller di array che invia i
blocchi dati alle testine di scrittura dell'unità nell'ordine corretto.
Una conseguenza ovvia del processo di striping è che ogni unità fisica in un'unità
logica specifica contiene la stessa quantità di dati. Se un'unità fisica ha una capacità
maggiore rispetto alle altre unità fisiche sull'unità logica, questa capacità non può
essere utilizzata dall'unità logica e va quindi perduta.
Il gruppo di unità fisiche che contiene l'unità logica è chiamato array di unità o
semplicemente array. Poiché tutte le unità fisiche di un array vengono generalmente
configurate in una sola unità logica, il termine "array" è spesso utilizzato come
sinonimo di unità logica. Un array può tuttavia contenere più unità logiche di
dimensioni diverse (vedere la figura C-4).
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... C-3
Array di unità e tolleranza agli errori
A1
L1
L2
A2
L3
L4
L5
Figura C-4: Due array (A1, A2) contenenti 5 unità logiche
su 5 unità fisiche
Ogni unità logica di un array viene distribuita su tutte le unità fisiche presenti
nell'array. Un'unità logica può anche estendersi su più porte dello stesso controller,
ma non può estendersi su più controller.
I guasti alle unità, per quanto rari, sono potenzialmente molto gravi. Nella figura C-4,
ad esempio, il guasto di una unità fisica causa il guasto di tutte le unità logiche dello
stesso array e la perdita dei dati su tutte le unità.
Per evitare perdite di dati dovute al guasto di un'unita fisica, le unità logiche possono
essere configurate con tolleranza agli errori. I metodi di tolleranza agli errori sono
molteplici; quelli supportati dai controller Compaq sono descritti nella sezione
"Metodi di tolleranza agli errori" e comprendono le seguenti configurazioni:
• RAID 0 - Solo striping dei dati (nessuna tolleranza agli errori)
• RAID 1+0 - Mirroring di unità
• RAID 5 - Protezione dei dati distribuiti
C-4 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Per tutti i tipi di configurazione (ad eccezione di RAID 0) è possibile ottenere
un'ulteriore protezione contro la perdita dei dati assegnando un'unità di riserva in
linea (o unità di riserva a caldo). Questa unità non contiene dati ed è collegata allo
stesso controller dell'array. Quando un'unità dell'array subisce un guasto, il controller
ricostruisce automaticamente le informazioni originariamente memorizzate sull'unità
danneggiata nell'unità di riserva in linea. Il sistema viene ripristinato rapidamente alla
protezione dei dati con livello RAID completo. Tuttavia, nel caso improbabile che
un'altra unità dell'array subisca un guasto in fase di riscrittura nell'unità di riserva,
l'unità logica rileva un altro errore.
Durante la configurazione, l'unità di riserva in linea viene automaticamente assegnata
a tutte le unità logiche dello stesso array. Non è necessario assegnare un'unità di
riserva in linea separata a ciascun array, ma è possibile configurare un'unità disco
rigido come unità di riserva in linea per più array, purché si trovino sullo stesso
controller.
Metodi di tolleranza agli errori
RAID 0 - Nessuna tolleranza agli errori
Array di unità e tolleranza agli errori
Questa configurazione (vedere la figura C-3) non fornisce protezione contro le
perdite di dati in caso di guasto all'unità. Si tratta tuttavia di una soluzione utile
quando è necessario memorizzare rapidamente grandi quantità di dati non critici (ad
esempio stampare o modificare le immagini) o quando il fattore chiave sono i costi.
Vantaggi
I vantaggi della configurazione RAID 0 sono i seguenti:
• È il metodo che garantisce le migliori prestazioni di scrittura.
• È il metodo con il costo più basso per unità di dati memorizzati.
• Tutta la capacità dell'unità è utilizzata per la memorizzazione dei dati
(nessun impiego di capacità per la tolleranza agli errori).
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... C-5
Array di unità e tolleranza agli errori
Svantaggi
Gli svantaggi della configurazione RAID 0 sono i seguenti:
• In caso di guasto all'unità tutti i dati nell'unità logica vanno perduti.
• Non è possibile utilizzare un'unità in linea.
• I dati possono essere preservati solo eseguendo una copia di backup
su unità esterne.
RAID 1+0 - Mirroring di unità
Con questa configurazione i dati vengono duplicati su una seconda unità.
B1
B2
B3
B4
P1 P2
B1
B2
B3
B4
Figura C-5: Mirroring di unità di P1 su P2
Se l'array ha più di due unità fisiche, le unità vengono sottoposte a mirroring
in coppie.
C-6 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Array di unità e tolleranza agli errori
S1
S2
S1
S2
B1
B5
P1
P5
B1
B5
B2
B6
P2
P6
B2
B6
B3
B7
P3
P7
B3
B7
B4
B8
P4
P8
B4
B8
Figura C-6: Mirroring con più di due unità fisiche sull'array
In ogni coppia di mirroring, l'unità fisica che non sta rispondendo ad altre richieste
si occupa delle richieste di lettura inviate all'array. Questo processo è chiamato
bilanciamento del carico. In caso di guasto a un'unità fisica, l'altra unità della coppia
di mirroring continua a fornire tutti i dati necessari. Anche se più unità dell'array
subiscono un guasto, i dati non vanno comunque perduti, purché queste unità non
appartengano alla stessa coppia di mirroring.
Questo metodo di tolleranza agli errori è utile quando le prestazioni elevate e la
protezione dei dati sono più importanti dei costi delle unità disco rigido.
NOTA: quando sull'array sono presenti solo due unità fisiche questo metodo è chiamato
RAID 1.
Vantaggi
I vantaggi della configurazione RAID 1+0 sono i seguenti:
• È il metodo che offre le migliori prestazioni di lettura e scrittura di ogni
configurazione con tolleranza agli errori.
• Non si verificano perdite di dati, a meno che non sia stato eseguito il mirroring di
un'unità danneggiata su un'altra unità danneggiata. Il numero massimo di unità
che possono subire un guasto corrisponde alla metà delle unità presenti sull'array.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... C-7
Array di unità e tolleranza agli errori
Svantaggi
Gli svantaggi della configurazione RAID 1+0 sono i seguenti:
• È un metodo costoso poiché la tolleranza agli errori richiede molte unità.
• Solo il 50% della capacità totale delle unità è utilizzabile per la memorizzazione
dei dati.
RAID 5 - Protezione dei dati distribuiti
Questo metodo consente di calcolare per ogni stripe un blocco di dati di parità in
base ai dati contenuti in tutti gli altri blocchi dello stripe. I blocchi dei dati di parità
vengono distribuiti su ogni unità disco rigido all'interno dell'unità logica (vedere la
figura C-7). In caso di guasto a un'unità fisica, i dati presenti sull'unità danneggiata
possono essere calcolati in base ai dati utente sulle unità rimanenti e ai dati di parità. I
dati ripristinati vengono generalmente scritti in un'unità di riserva in linea con un
processo chiamato ricostruzione.
Questo tipo di configurazione è utile quando i costi, le prestazioni e la disponibilità
dei dati hanno la stessa importanza.
S1
S2
S3
S4
B1
B3
P5,6
B7
B2
P3,4
B5
B8
P1,2
B4
B6
P7,8
Figura C-7: Protezione dei dati distribuiti con indicazione delle
informazioni di parità (Px,y)
C-8 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Vantaggi
I vantaggi della configurazione RAID 5 sono i seguenti:
• È un metodo che garantisce prestazioni di lettura elevate.
• In caso di guasto a un'unità fisica non si verificano perdite di dati.
• È un metodo che garantisce maggiore capacità rispetto alla configurazione RAID
Svantaggi
Gli svantaggi della configurazione RAID 5 sono i seguenti:
• È un metodo con prestazioni di scrittura piuttosto limitate.
• In caso di guasto a una seconda unità fisica prima della ricostruzione dei dati
La tabella C-1 riepiloga funzioni importanti relative ai diversi tipi di configurazioni
RAID descritti. È possibile utilizzare il grafico illustrato nella tabella C-2 per
determinare la configurazione più adatta a ogni caso specifico.
Array di unità e tolleranza agli errori
1+0 poiché le informazioni di parità richiedono solo lo spazio di memorizzazione
corrispondente a un'unità fisica.
della prima unità danneggiata possono verificarsi perdite di dati.
Tabella C-1: Riepilogo dei metodi RAID
RAID 0 RAID 1+0 RAID 5
Nome
alternativo
Spazio
utilizzabile
sull'unità*
Formula dello
spazio
utilizzabile
sull'unità*
Numero minimo
di unità fisiche
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... C-9
Striping (nessuna
tolleranza agli errori)
100% 50% Dal 67% al
n n/2 (n-1)/n
123
Mirroring Protezione dei
dati distribuiti
93%
(continua)
Array di unità e tolleranza agli errori
Tabella C-1: Riepilogo dei metodi RAID (continua)
RAID 0 RAID 1+0 RAID 5
Tollera il guasto di
No Sì Sì
un'unità fisica?
Tollera il guasto di
più unità fisiche
contemporaneamente?
No Solo se su una
coppia di
mirroring non vi
No
sono due unità
danneggiate
Prestazioni di lettura Elevate Elevate Elevate
Prestazioni di scrittura Elevate Medie Basse
Costo relativo Basso Elevato Medio
*I valori dello spazio utilizzabile sono calcolati in base ai seguenti presupporti:
• Tutte le unità fisiche dell'array hanno la stessa capacità.
• Non sono utilizzate unità di riserva in linea.
• Per la configurazione RAID 5 non si utilizzano più di 14 unità fisiche.
Questo valore è definito in modo da mantenere basso il rischio di danni
all'unità. Per ulteriori informazioni, consultare l'appendice D.
Tabella C-2: Scelta di un metodo RAID
Fattore chiave Altri fattori importanti Livello RAID consigliato
Prestazioni I/O RAID 1+0
Ottimo rapporto
qualità-prezzo
Prestazioni I/O
Prestazioni I/O
Ottimo rapporto qualità-
prezzo
Tolleranza agli errori RAID 1+0
RAID 5
(RAID 0 se la tolleranza
agli errori non è richiesta)
RAID 5
(RAID 0 se la tolleranza
agli errori non è richiesta)
C-10 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Altre opzioni di tolleranza agli errori
Il sistema operativo può supportare anche RAID basati sul software o duplex del
controller.
• Il RAID basato sul software è simile al RAID basato sull'hardware, ma le unità
logiche del sistema operativo funzionano come se fossero unità fisiche. Per
proteggere i dati da eventuali perdite causate da guasti alle unità fisiche, le unità
logiche devono trovarsi su array diversi.
• Il duplex del controller utilizza due controller identici con insiemi di unità
identici e indipendenti che contengono gli stessi dati. Nel caso improbabile di
guasto a un controller, il secondo controller e le unità sono in grado di gestire
tutte le richieste.
I metodi RAID basati sull'hardware descritti in questa appendice offrono un ambiente
di tolleranza agli errori più affidabile e controllato. I duplex del controller e i metodi
RAID basati sul software non supportano invece le unità di riserva in linea, il
controllo automatico dell'affidabilità e il ripristino temporaneo o automatico dei dati.
Se si intende utilizzare uno di questi metodi alternativi di tolleranza agli errori,
configurare gli array con il metodo RAID 0 per ottenere la massima capacità di
memorizzazione. Per ulteriori informazioni sull'implementazione, consultare la
documentazione del sistema operativo in uso.
Array di unità e tolleranza agli errori
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... C-11
D
Installazione e sostituzione
dell'unità disco rigido
Ogni canale SCSI del controller di array Smart supporta massimo 14 unità. Queste
unità possono essere di tipo Wide Ultra3 SCSI o Wide Ultra2 SCSI.
Ciascuna unità di un bus SCSI deve disporre di un ID univoco compreso tra 0 e 15 (ad
eccezione dell'ID 7, riservato al controller). Questo valore è impostato automaticamente
sulle unità hot plug dei server e dei sistemi di memorizzazione Compaq ProLiant
mentre i valori delle altre unità devono essere impostati manualmente.
• Non impostare terminazioni sulle unità. I server Compaq e i collegamenti interni
forniscono le terminazioni necessarie del bus SCSI.
• Non utilizzare unità di capacità diversa sullo stesso array. La capacità in eccesso
delle unità più grandi non può essere sfruttata dall'array e va quindi perduta.
• Non utilizzare contemporaneamente unità hot plug e unità non hot plug sullo
stesso bus SCSI.
TM
,
Le unità disco rigido supportate dal controller di array Smart sono elencate nel sito
www.compaq.com/products/storageworks/.
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... D-1
Installazione e sostituzione dell'unità disco rigido
Informazioni generali relative ai guasti alle unità disco rigido
Un guasto a un'unità disco rigido influisce su tutte le unità dello stesso array. Ogni
unità logica di un array può utilizzare un metodo di tolleranza agli errori diverso e, di
conseguenza, essere interessata dal guasto in modo differente.
• Le configurazioni RAID 0 non hanno tolleranza per i guasti all'unità. Se un'unità
fisica nell'array subisce un guasto, tutte le unità logiche senza tolleranza agli
errori (RAID 0) presenti sull'array vengono danneggiate.
• Le configurazioni RAID 1+0 tollerano più guasti alle unità, a condizione che non
si tratti di unità di mirroring reciproche.
• Le configurazioni RAID 5 tollerano il guasto a un'unità.
• Le configurazioni RAID ADG tollerano il guasto contemporaneo di due unità.
In caso di guasto a più unità rispetto a quelle supportate dal metodo di tolleranza agli
errori impostato, la tolleranza è compromessa e l'unità logica viene danneggiata. In
questo caso, tutte le richieste del sistema operativo vengono respinte con messaggi di
errore irreversibile. La sezione "Compromissione della tolleranza agli errori" descrive
possibili soluzioni di ripristino da questa situazione.
Riconoscimento dei guasti alle unità
I LED sulla parte anteriore di ogni unità disco rigido sono visibili dal lato frontale del
server o dell'unità di memorizzazione esterna. Se un'unità è configurata come parte di
un array e collegata a un controller attivo, osservare i LED per determinare lo stato
dell'unità. La tabella D-1 descrive il significato delle varie combinazioni dei LED.
D-2 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
Installazione e sostituzione dell'unità disco rigido
3
2
1
Figura D-1: LED di stato dell'unità disco rigido
Tabella D-1: Interpretazione dello stato dell'unità disco rigido in base ai LED
(1) Attività (2) In linea (3) Errore Significato
Acceso, spento
o lampeggiante
Spento, acceso
Acceso o
Lampeggiante
spento
Acceso Spento È possibile sostituire l'unità in linea se
o lampeggiante
Acceso Lampeggiante Spento
È stato emesso un segnale di
previsione guasto sull'unità in
questione. Sostituire l'unità appena
possibile.
l'array è configurato per la tolleranza agli
errori e tutte le altre unità dell'array sono in
linea.
L'unità è in linea ed è configurata come
parte di un array.
Non rimuovere l'unità. La rimozione di
un'unità in questa fase potrebbe
interrompere l'operazione in corso e
causare perdite di dati.
L'unità è in fase di ricostruzione o è in
corso l'espansione della capacità.
(continua)
Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache... D-3
Installazione e sostituzione dell'unità disco rigido
Tabella D-1: Interpretazione dello stato dell'unità disco rigido
in base ai LED (
(1) Attività (2) In linea (3) Errore Significato
continua)
Acceso Spento Spento
Lampeggiante Lampeggiante Lampeggiante
Spento Spento Acceso È possibile sostituire l'unità in linea.
Spento Spento Spento È possibile sostituire l'unità in linea se
Non rimuovere l'unità. La rimozione
di un'unità in questa fase potrebbe
causare perdite di dati.
È possibile accedere all'unità, tuttavia:
(1) l'unità non è configurata come parte
di un array; (2) l'unità è sostitutiva e la
ricostruzione non è ancora iniziata,
oppure (3) l'unità è in rotazione
durante il POST
Non rimuovere l'unità. La rimozione
di un'unità in questa fase potrebbe
causare perdite di dati in
configurazioni senza tolleranza agli
errori.
(1) L'unità è parte di un array selezionato
dall'utility ACU (Array Configuration
Utility), (2) l'utility Options ROMPaq sta
aggiornando il firmware dell'unità oppure
(3) è stato selezionato Drive Identification
(Identificazione unità) in Compaq Insight
Manager.
L'unità ha subito un guasto e non è più in
linea.
l'array è configurato per la tolleranza agli
errori e tutte le altre unità dell'array sono
in linea.
(1) L'unità non è configurata come parte
di un array, (2) l'unità è configurata come
parte di un array ma un controller attivo
non riesce ad accedere all'unità oppure
(3) l'unità è configurata come unità di
riserva in linea.
D-4 Controller di array Compaq Smart 5i Plus e dispositivo di abilitazione della cache...
