Allgemeines
Dieses Handbuch bietet grundlegende Informationen für die Aufrüstung der HP ProDesk Business
PCs.
VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei
Nichtbefolgen der Anleitungen hin.
ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden
oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
HINWEIS: In dieser Form gekennzeichneter Text weist auf wichtige Zusatzinformationen hin.
iii
iv Allgemeines
Inhaltsverzeichnis
1 Produktfunktionen ............................................................................................................................................. 1
Funktionen der Standardkonfiguration ................................................................................................. 1
Komponenten an der Vorderseite ........................................................................................................ 2
Komponenten an der Rückseite ........................................................................................................... 3
Position der Seriennummer .................................................................................................................. 3
2 Hardware-Upgrades .......................................................................................................................................... 5
Wartungsfreundliche Funktionen .......................................................................................................... 5
Warnungen und Vorsichtsmaßnahmen ................................................................................................ 5
Entfernen der Zugriffsabdeckung des Computers ................................................................................ 6
Zugriffsabdeckung des Computers wieder anbringen .......................................................................... 7
Entfernen der Frontblende ................................................................................................................... 8
Entfernen der Laufwerksblende des optischen Laufwerks ................................................................... 9
Frontblende wieder einsetzen ............................................................................................................ 10
Systemplatinenanschlüsse ................................................................................................................. 10
Zusätzlichen Speicher installieren ...................................................................................................... 12
DIMM-Module .................................................................................................................... 12
DDR3-SDRAM-DIMM ........................................................................................................ 12
Bestücken von DIMM-Steckplätzen ................................................................................... 13
Einsetzen von DIMMs ........................................................................................................ 13
Entfernen oder Installieren einer Erweiterungskarte .......................................................................... 15
Positionen der Laufwerke ................................................................................................................... 20
Entfernen und Installieren der Laufwerke ........................................................................................... 21
Entfernen eines kleinen optischen Laufwerks ................................................................... 23
Installieren eines kleinen optischen Laufwerks .................................................................. 25
Ausbauen einer 3,5-Zoll-Festplatte .................................................................................... 27
Einbauen einer 3,5-Zoll-Festplatte ..................................................................................... 29
Ausbauen einer 2,5-Zoll-Festplatte .................................................................................... 31
Einbauen einer 2,5-Zoll-Festplatte ..................................................................................... 33
Anbringen eines Sicherheitsschlosses ............................................................................................... 34
Kabelschloss ...................................................................................................................... 35
Vorhängeschloss ............................................................................................................... 36

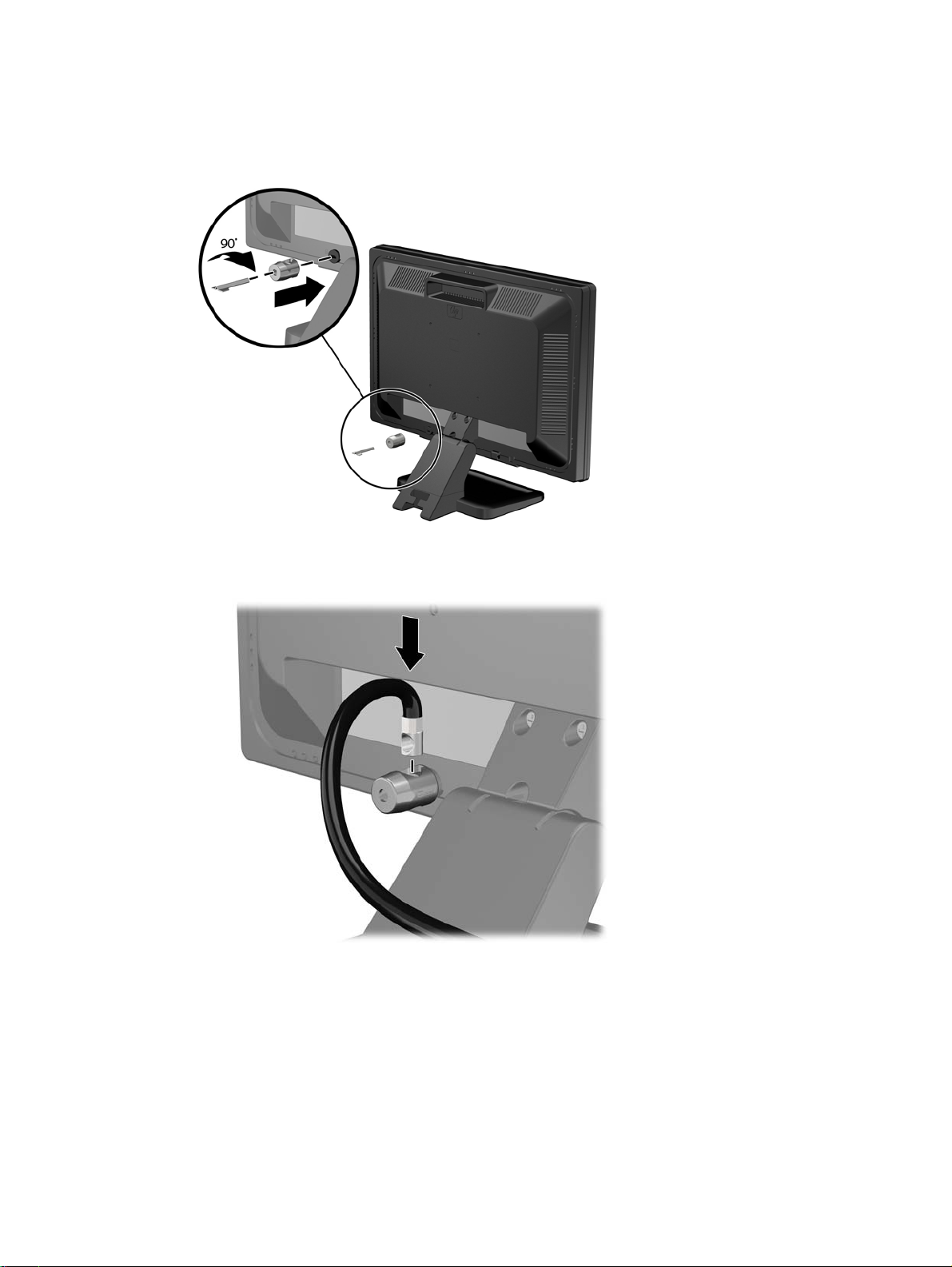

HP Business-PC-Sicherheitsschloss ................................................................................. 36
Anhang A Batterieaustausch ............................................................................................................................. 41
v
Anhang B Elektrostatische Entladung ............................................................................................................... 44
Vermeiden von elektrostatischen Schäden ........................................................................................ 44
Erdungsmethoden .............................................................................................................................. 44
Anhang C Hinweise zu Betrieb, Routine-Pflege und Versandvorbereitung des Computers ............................. 45
Hinweise zu Betrieb und Routine-Pflege des Computers .................................................................. 45
Vorsichtsmaßnahmen für optische Laufwerke ................................................................................... 46
Betrieb ............................................................................................................................... 46
Reinigen ............................................................................................................................. 46
Sicherheit ........................................................................................................................... 46
Versandvorbereitung .......................................................................................................................... 46
Index ................................................................................................................................................................... 47
vi
1 Produktfunktionen
Funktionen der Standardkonfiguration
Die jeweiligen Funktionen können sich je nach Modell unterscheiden. Wenn Sie Unterstützung
benötigen oder mehr über die installierte Hard- und Software auf Ihrem Computermodell erfahren
möchten, führen Sie das Dienstprogramm HP Support Assistant aus.
Funktionen der Standardkonfiguration 1
Komponenten an der Vorderseite
Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle
besitzen eine Laufwerksblende für den optischen Laufwerksschacht.
1 Kleines optisches Laufwerk (optional) 5 LED-Anzeige des Festplattenlaufwerks
2 Dual-State-Netzschalter 6 USB 3.0-Anschlüsse (blau)
3 Mikrofonanschluss 7 Kopfhöreranschluss
4 Lesegerät für SD-Karten
HINWEIS: Die Betriebsanzeige leuchtet in der Regel weiß, wenn der Computer eingeschaltet ist. Wenn sie rot
blinkt, liegt ein Problem mit dem Computer vor und es wird ein Diagnosecode angezeigt. Informationen zur
Interpretation des Codes finden Sie im
Wartungs- und Service-Handbuch
.
2 Kapitel 1 Produktfunktionen
Komponenten an der Rückseite
1 Netzkabelanschluss 7 Audio-Ausgang für Audio-Geräte mit
eigenem Netzteil (grün)
2
3
4
5
6 Spannungsauswahlschalter (nur bei
HINWEIS: Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP
erhältlich.
Wenn eine Grafikkarte in einen der Steckplätze an der Systemplatine eingesetzt wird, können die Videoanschlüsse
auf der Grafikkarte und die integrierte Grafik auf der Systemplatine gleichzeitig verwendet werden. Allerdings wird
für eine solche Konfiguration nur die an die diskrete Grafikkarte angeschlossene Bildschirmanzeige POSTMeldungen anzeigen.
Die Systemplatinengrafik kann durch Einstellungsänderungen im Computer-Setup deaktiviert werden.
Audio-Eingang (blau) 8 DVI-D-Monitoranschluss
VGA-Monitoranschluss 9 USB 2.0-Anschlüsse (schwarz)
RJ-45-Netzwerkanschluss 10 Serieller Anschluss
PS/2-Mausanschluss (grün) 11 PS/2-Tastaturanschluss (lila)
bestimmten Modellen enthalten)
Position der Seriennummer
Jedem Computer wird eine eigene Seriennummer und eine Produkt-ID-Nummer zugewiesen, die sich
auf der Außenseite des Computers befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit
dem Technischen Support in Verbindung setzen.
Komponenten an der Rückseite 3
4 Kapitel 1 Produktfunktionen
2 Hardware-Upgrades
Wartungsfreundliche Funktionen
Der Computer ist mit Funktionen ausgestattet, die seine Aufrüstung und Wartung erleichtern. Für
viele der in diesem Kapitel beschriebenen Installationsvorgänge ist ein Torx-Schraubendreher T15
oder ein Schlitzschraubendreher erforderlich.
Warnungen und Vorsichtsmaßnahmen
Lesen Sie unbedingt alle relevanten Anleitungen, Vorsichtsmaßnahmen und Warnhinweise in diesem
Handbuch, bevor Sie mit Aufrüstungsarbeiten beginnen.
VORSICHT! So verringern Sie das Risiko von Verletzungen durch Stromschlag, heiße Oberflächen
oder Feuer:
Ziehen Sie den Netzstecker aus der Steckdose, und warten Sie, bis die Systemkomponenten im
Computer abgekühlt sind, bevor Sie sie berühren.
Schließen Sie keine Telekommunikations- oder Telefonanschlusskabel an den
Netzwerkschnittstellen-Controller (NIC) an.
Deaktivieren Sie auf keinen Fall den Erdungsleiter des Netzkabels. Der Erdungsleiter ist ein wichtiges
Sicherheitsmerkmal.
Schließen Sie das Netzkabel an eine geerdete Netzsteckdose an, die jederzeit leicht erreichbar ist.
Hinweise zur Vermeidung von Verletzungen erhalten Sie im
Arbeiten
korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise
zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter
http://www.hp.com/ergo.
VORSICHT! Im Innern befinden sich mit Strom versorgte und bewegliche Teile.
Trennen Sie das Gerät von der Stromversorgung, bevor Sie das Gehäuse entfernen.
Bringen Sie das Gehäuse wieder an, und befestigen Sie es, bevor Sie das Gerät wieder an die
Stromversorgung anschließen.
ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der
optionalen Geräte beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten Sie
daher einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen. Weitere
Informationen finden Sie in
Wenn der Computer an eine Stromquelle angeschlossen ist, liegt an der Systemplatine stets eine
Spannung an. Ziehen Sie den Netzstecker, bevor Sie den Computer öffnen, um eine Beschädigung
der Systemkomponenten zu verhindern.
. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur
„Elektrostatische Entladung“ auf Seite 44.
Handbuch für sicheres und angenehmes
Wartungsfreundliche Funktionen 5
Entfernen der Zugriffsabdeckung des Computers
Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich:
1. Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
3. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem
herunterfahren, und schalten Sie alle externen Geräte aus.
4. Ziehen Sie das Netzkabel aus der Steckdose, und trennen Sie alle externen Geräte.
ACHTUNG: Unabhängig vom Betriebsmodus ist die Systemplatine immer spannungsgeladen,
wenn das System mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie das
Netzkabel aus der Steckdose, um die internen Komponenten nicht zu beschädigen.
5. Lösen Sie die Rändelschraube (1) an der Rückseite des Computers, schieben Sie die
Abdeckung nach hinten (2), und nehmen Sie sie nach oben ab (3).
6 Kapitel 2 Hardware-Upgrades
Zugriffsabdeckung des Computers wieder anbringen
Legen Sie die Abdeckung auf den Computer auf (1), schieben Sie sie dann nach vorne (2) und
ziehen Sie die Rändelschraube (3) fest, um die Abdeckung zu fixieren.
Zugriffsabdeckung des Computers wieder anbringen 7
Entfernen der Frontblende
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an,
solange der Computer mit einer aktiven Steckdose verbunden ist. Ziehen Sie den Netzstecker,
um einer Beschädigung der Systemkomponenten im Computer vorzubeugen.
5. Entfernen Sie die Abdeckung des Computers.
6. Heben Sie die drei Laschen an der Seite der Frontblende an (1), und nehmen Sie die
Frontblende dann vom Gehäuse ab (2).
8 Kapitel 2 Hardware-Upgrades
Entfernen der Laufwerksblende des optischen Laufwerks
Einige Modelle besitzen eine Laufwerksblende für den schmalen optischen Laufwerksschacht.
Entfernen Sie die Laufwerksblende vor dem Installieren eines optischen Laufwerks. So entfernen Sie
die Laufwerksblende:
1. Entfernen Sie die Abdeckung und Frontblende.
2. Um die Laufwerksblende zu entfernen, drücken Sie die untere Lasche an der rechten Seite der
Blende nach oben und die obere Lasche nach unten (1) und klappen Sie dann die
Laufwerksblende aus der Vorderseite der Blende (2).
Entfernen der Laufwerksblende des optischen Laufwerks 9
Frontblende wieder einsetzen
Setzen Sie die drei Haken an der Unterkante der Blende in die rechteckigen Aussparungen auf dem
Gehäuse ein (1), klappen Sie dann die Oberseite der Abdeckung auf das Gehäuse (2), und lassen
Sie diese einrasten.
Systemplatinenanschlüsse
In der folgenden Abbildung und Tabelle sind die Komponenten der Laufwerksverbindungen der
Systemplatine dargestellt bzw. aufgeführt.
Nr. Systemplatinenanschluss Etikett für
Systemplatine
Farbe Komponente
1 PCI Express x1 X1PCIEXP3 Schwarz Erweiterungskarte
2 PCI Express x1 X1PCIEXP2 Schwarz Erweiterungskarte
10 Kapitel 2 Hardware-Upgrades
Nr. Systemplatinenanschluss Etikett für
Systemplatine
3 PCI Express x1 X1PCIEXP1 Schwarz Erweiterungskarte
4 PCI Express x16 X16PCIEXP Schwarz Erweiterungskarte
5 Serieller Anschluss COMB Schwarz Optionaler zweiter serieller
6 DIMM3 (Kanal A) DIMM3 Schwarz Speichermodul
7 DIMM1 (Kanal B) DIMM1 Schwarz Speichermodul
8 SATA 2.0 SATA4 weiß Optisches Laufwerk
9 SATA 2.0 SATA5 weiß Optisches Laufwerk
10 SATA 3.0 SATA0 Dunkelblau Primäre Festplatte
11 SATA 3.0 SATA1 Hellblau Sekundäre Festplatte
12 Paralleler Anschluss PAR Schwarz Optionaler parallele Anschluss
13 Batterie BAT Schwarz Batterie
Farbe Komponente
Anschluss
Systemplatinenanschlüsse 11
Zusätzlichen Speicher installieren
Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous
Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und
doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module,
Speichermodul mit zwei parallelen Kontaktreihen).
DIMM-Module
Die Speichersteckplätze auf der Systemplatine können mit bis zu zwei Standard-DIMMs bestückt
werden. Diese Speichersteckplätze sind mit mindestens einem vorinstallierten DIMM bestückt. Für
maximale Speicherunterstützung können Sie die Systemplatine mit bis zu 16 GB Speicher
konfiguriert im leistungsstarken Dual-Channel-Modus bestücken.
DDR3-SDRAM-DIMM
Für einen ordnungsgemäßen Systembetrieb müssen die DDR3-SDRAM-DIMMs folgende
Eigenschaften aufweisen:
240-Pin-Industriestandard
●
Konformität mit nicht gepufferten, auf DDR3-1600-Chips basierenden PC3-12800-
●
Speichermodulen ohne ECC
DDR3-SDRAM-DIMMs mit 1,5 Volt
●
Die DDR3-SDRAM-DIMMs müssen auch folgende Eigenschaften aufweisen:
Unterstützung von CAS-Latenz 11 bei Verwendung von DDR3-Chips mit 1600 MHz (11-11-11-
●
Timing)
Mit den obligatorischen SPD-Daten (SPD = Serial Presence Detect) des JEDEC (Joint
●
Electronic Device Engineering Council) ausgestattet sein
Der Computer unterstützt außerdem:
Nicht-ECC-Speichertechnologien von 512 MBit, 1 GBit und 2 GBit
●
Single-Sided- und Double-Sided-DIMMs
●
Mit x8- und x16-DDR-Geräten gebaute DIMMs; DIMMs, die mit x4-SDRAM gebaut wurden,
●
werden nicht unterstützt
HINWEIS: Das System arbeitet nicht ordnungsgemäß, wenn nicht unterstützte DIMMs installiert
werden.
12 Kapitel 2 Hardware-Upgrades
Bestücken von DIMM-Steckplätzen
Auf der Systemplatine befinden sich zwei DIMM-Steckplätze, mit einem Steckplatz pro Kanal. Die
Steckplätze sind mit DIMM1 und DIMM3 gekennzeichnet. Der Steckplatz DIMM1 ist Speicherkanal B
zugeordnet. Der Steckplatz DIMM3 ist Speicherkanal A zugeordnet.
Je nach Installation der DIMM-Module arbeitet das System automatisch im Single Channel Mode, im
Dual Channel Mode oder im Flex Mode.
HINWEIS: Single Channel- und unausgewogene Dual Channel-Speicherkonfigurationen werden zu
einer geringen Grafikleistung beitragen.
Das System arbeitet im Single Channel Mode, wenn die DIMM-Steckplätze nur eines Kanals
●
bestückt sind.
Das System arbeitet im leistungsstärkeren Dual Channel Mode, wenn die Speicherkapazität der
●
DIMMs in Kanal A der Speicherkapazität der DIMMs in Kanal B entspricht.
Das System arbeitet im Flex Mode, wenn die Speicherkapazität der DIMM in Kanal A nicht mit
●
der Speicherkapazität der DIMM in Kanal B identisch ist. Im Flex Mode beschreibt der Kanal, der
mit der geringsten Speicherkapazität bestückt ist, die Gesamtspeicherkapazität, die dem Dual
Channel Mode zugewiesen ist; die übrige Speicherkapazität steht für den Single Channel Mode
zur Verfügung. Wenn ein Kanal über mehr Speicher verfügt als der andere, muss die höhere
Kapazität Kanal A zugewiesen werden.
In jedem Modus wird die maximale Betriebsgeschwindigkeit durch das langsamste DIMM im
●
System bestimmt.
Einsetzen von DIMMs
ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf
unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom
Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom
führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während
Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw. der
Systemplatine führen.
Die Kontakte der Speichermodulsteckplätze sind aus Gold. Beim Aufrüsten des Systemspeichers
müssen Sie ebenfalls Speichermodule mit Metallkontakten aus Gold verwenden, um einer möglichen
Korrosion und/oder Oxidation durch den Kontakt zwischen nicht kompatiblen Metallen vorzubeugen.
Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen
Speicherkarten beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten Sie
daher einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen. Weitere
Informationen erhalten Sie unter
Achten Sie darauf, die Kontakte des Speichermoduls nicht zu berühren. Das Modul kann sonst
beschädigt werden.
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
„Elektrostatische Entladung“ auf Seite 44.
Zusätzlichen Speicher installieren 13
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der
Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen.
Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der
Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule
hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an
den Speichermodulen bzw. der Systemplatine führen.
5. Entfernen Sie die Abdeckung des Computers.
VORSICHT! Um die Verletzungsgefahr durch heiße Oberflächen zu vermeiden, warten Sie, bis
die inneren Systemkomponenten abgekühlt sind, bevor Sie diese anfassen.
6. Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das
Speichermodul in den Steckplatz ein (2).
HINWEIS: Die Speichermodule können nur auf eine Art eingesetzt werden. Die Kerbe am
Modul muss dabei an der Nase am Speichermodulsteckplatz ausgerichtet sein.
Sie erhalten maximale Leistung, wenn Sie die Speicherkapazität so gleichmäßig wie möglich auf
Kanal A und Kanal B verteilen. Weitere Informationen finden Sie unter
Steckplätzen auf Seite 13.
7. Schieben Sie das Speichermodul ein und achten Sie darauf, dass es vollständig einrastet und
fest sitzt. Vergewissern Sie sich, dass die Riegel geschlossen sind (3).
8. Wiederholen Sie die Schritte 6 und 7, um ein zusätzliches Module zu installieren.
9. Bringen Sie die seitliche Abdeckung des Computers wieder an.
10. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein.
11. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden.
Der Computer sollte den zusätzlichen Speicher beim nächsten Hochfahren automatisch erkennen.
14 Kapitel 2 Hardware-Upgrades
Bestücken von DIMM-
Entfernen oder Installieren einer Erweiterungskarte
Der Computer verfügt über drei PCI-Express-x1-Erweiterungssteckplätze und einen PCI-Expressx16-Erweiterungssteckplatz.
HINWEIS: Sie können eine PCI-Express-x1-, -x8- oder -x16-Erweiterungskarte in die PCI-Express-
x16-Steckplätze einsetzen.
Bei Konfigurationen mit zwei Grafikkarten sollte die erste (primäre) Karte in den PCI-Expressx16Steckplatz eingesetzt werden.
So entfernen, ersetzen oder installieren Sie eine Erweiterungskarte:
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an,
solange der Computer mit einer aktiven Steckdose verbunden ist. Ziehen Sie den Netzstecker,
um einer Beschädigung der Systemkomponenten im Computer vorzubeugen.
5. Entfernen Sie die Abdeckung des Computers.
6. Entfernen Sie die Schraube (1), die die Verriegelung der Erweiterungskarte niederhält, schieben
Sie dann die Verriegelung nach oben (2) und ziehen Sie sie aus der Rückseite des Gehäuses
(3).
7. Ermitteln Sie den benötigten freien Erweiterungssteckplatz auf der Systemplatine und den
zugehörigen Ausgang auf der Gehäuserückseite.
Entfernen oder Installieren einer Erweiterungskarte 15
8. Bringen Sie eine Steckplatzabdeckung an, oder setzen Sie eine weitere Erweiterungskarte ein,
um den freien Steckplatz zu schützen.
HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der
Erweiterungskarte verbundenen Kabel ab.
a. Wenn Sie eine Erweiterungskarte in einen leeren Steckplatz einsetzen, müssen Sie eine
der Abdeckungen der Erweiterungssteckplätze nach oben schieben und vom Gehäuse
abnehmen oder mithilfe eines Schlitzschraubenziehers eines der Metallschilder, die den
Erweiterungssteckplatz an der Rückseite bedecken, entfernen. Achten Sie darauf, das
richtige Schild für die Erweiterungskarte zu entfernen, die Sie gerade installieren.
b. Wenn Sie eine PCI-Express-x1-Karte entfernen, halten Sie die Karte an beiden Ecken fest
und bewegen Sie sie vorsichtig hin und her, bis die Anschlüsse sich vom Steckplatz lösen.
Ziehen Sie die Karte gerade nach oben (1) und anschließend vom Innern des
Computergehäuses weg nach außen (2), um sie herauszunehmen. Achten Sie darauf,
dass die Karte dabei die anderen Komponenten nicht beschädigt.
16 Kapitel 2 Hardware-Upgrades
c. Wenn Sie eine PCI-Express-x16-Karte entfernen, ziehen Sie den Befestigungsarm an der
Rückseite des Erweiterungssteckplatzes von der Karte weg, und lösen Sie die Karte durch
vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Karte gerade nach
oben und anschließend vom Innern des Computergehäuses weg nach außen, um sie
herauszunehmen. Achten Sie darauf, dass die Karte dabei die anderen Komponenten nicht
beschädigt.
9. Bewahren Sie die ausgebaute Karte in einer Antistatikverpackung auf.
10. Wenn Sie keine neue Erweiterungskarte einbauen, installieren Sie die Steckplatzabdeckung, um
den freien Steckplatz zu schützen.
ACHTUNG: Nachdem Sie eine Erweiterungskarte entfernt haben, müssen Sie sie durch eine
neue Karte oder eine Abdeckung ersetzen, damit die internen Komponenten während des
Betriebs ordnungsgemäß gekühlt werden.
Entfernen oder Installieren einer Erweiterungskarte 17
11. Zum Einsetzen einer neuen Erweiterungskarte halten Sie die Karte direkt über den Steckplatz
auf der Systemplatine. Bewegen Sie die Karte dann zur Rückseite des Gehäuses (1), und
schieben Sie den unteren Teil der Kartenhalterung in den kleinen Schlitz am Gehäuse. Drücken
Sie die Karte vorsichtig in den Steckplatz auf der Systemplatine (2).
HINWEIS: Beim Einsetzen einer Erweiterungskarte müssen Sie die Karte so in den Steckplatz
drücken, dass sie mit ihrem Anschlussteil fest im Steckplatz sitzt.
12. Drücken Sie die Verriegelung der Erweiterungskarte gegen die Rückseite des Gehäuses (1) und
schieben Sie sie nach unten (2), bis die Laschen an der Rückseite des Riegels in den
Einkerbungen am Gehäuse einrasten, und bringen Sie dann die Schraube zum Fixieren der
Verriegelung wieder an (3).
13. Schließen Sie ggf. externe Kabel an die eingesetzte Erweiterungskarte an. Schließen Sie ggf.
interne Kabel an die Systemplatine an.
14. Bringen Sie die seitliche Abdeckung des Computers wieder an.
15. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein.
18 Kapitel 2 Hardware-Upgrades
16. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung
deaktiviert wurden.
17. Konfigurieren Sie ggf. den Computer neu.
Entfernen oder Installieren einer Erweiterungskarte 19
Positionen der Laufwerke
1 Schacht des kleinen optischen Laufwerks
2 Interner 3,5-Zoll-Festplattenschacht
3 Interner 2,5-Zoll-Festplattenschacht
4 Interner 3,5-Zoll-Festplattenschacht
HINWEIS: Die Laufwerkskonfiguration auf Ihrem Computer kann sich von der oben dargestellten
Laufwerkskonfiguration unterscheiden.
HINWEIS: Der obere Festplattenschacht kann entweder eine 3,5-Zoll-Festplatte oder eine 2,5-Zoll-Festplatte,
nicht aber beides enthalten.
Führen Sie Computer Setup aus, um Typ und Größe der in den Computer eingebauten
Speichergeräte zu ermitteln.
20 Kapitel 2 Hardware-Upgrades
Entfernen und Installieren der Laufwerke
Befolgen Sie zum Installieren von Laufwerken folgende Richtlinien:
Die primäre Serial ATA (SATA)-Festplatte muss mit dem dunkelblauen primären SATA-
●
Anschluss (Kennzeichnung: SATA0) auf der Systemplatine verbunden werden.
Schließen Sie ein sekundäres Laufwerk an den hellblauen SATA-Anschluss auf der
●
Systemplatine an, der als SATA1 gekennzeichnet ist.
Schließen Sie ein optisches Laufwerk an einen der weißen SATA-Anschlüsse auf der
●
Systemplatine an, die als SATA4 und SATA5 gekennzeichnet sind.
Im Lieferumfang befinden sich vier zusätzliche 6-32-Festplatten-Einbauschrauben, die vorne am
●
Gehäuse hinter der Blende befestigt sind (1). Die Einbauschrauben benötigt man für die 3,5Zoll- und 2,5-Zoll-Festplatten, die in die Festplattenschächte eingesetzt werden. Wenn Sie ein
Laufwerk austauschen, entfernen Sie die Einbauschrauben des alten Laufwerks und bringen Sie
sie am neuen Laufwerk an.
Entfernen und Installieren der Laufwerke 21
ACHTUNG: So vermeiden Sie Datenverlust oder die Beschädigung des Computers bzw. des
Laufwerks:
Vor dem Ein- oder Ausbau eines Laufwerks müssen Sie das Betriebssystem ordnungsgemäß
herunterfahren, den Computer ausschalten und das Netzkabel ziehen. Wenn der Computer
eingeschaltet ist oder sich im Standby-Modus befindet, dürfen keine Laufwerke ausgebaut werden.
Bevor Sie ein Laufwerk berühren, vergewissern Sie sich, dass Sie elektrostatisch entladen sind.
Berühren Sie nicht das Laufwerk und den Anschluss gleichzeitig. Weitere Informationen zur
Vermeidung von elektrostatischen Schäden finden Sie unter
auf Seite 44.
Gehen Sie vorsichtig mit dem Laufwerk um. Lassen Sie es nicht fallen.
Schieben Sie das Laufwerk nicht gewaltsam in den Laufwerksschacht hinein.
Achten Sie darauf, dass das Laufwerk nicht mit Flüssigkeiten in Berührung kommt, keinen extremen
Temperaturen ausgesetzt wird und nicht in die Nähe von Geräten mit magnetischen Feldern, wie
Monitoren oder Lautsprechern, gelangt.
Verwenden Sie zum Versenden eines Laufwerks eine Versandtasche mit Luftpolster oder eine
andere angemessene Verpackung, und versehen Sie diese mit der Aufschrift „Vorsicht: Zerbrechlich“.
„Elektrostatische Entladung“
22 Kapitel 2 Hardware-Upgrades
Entfernen eines kleinen optischen Laufwerks
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an,
solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den
Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern.
5. Nehmen Sie die Gehäuseabdeckung und die Frontblende ab.
6. Trennen Sie das Stromkabel (1) und das Datenkabel (2) von der Rückseite des optischen
Laufwerks.
ACHTUNG: Ziehen Sie beim Entfernen von Kabeln an der Lasche oder am Stecker und nicht
am Kabel selbst, um es nicht zu beschädigen.
Entfernen und Installieren der Laufwerke 23
7. Schieben Sie den grünen Entriegelungsschieber rechts an der Rückseite des Laufwerks in
Richtung der Mitte des Laufwerks (1) und drücken Sie die Rückseite des Laufwerks nach vorne,
um es zu entsperren (2). Schieben Sie dann das Laufwerk aus dem Laufwerksschacht heraus
(3).
24 Kapitel 2 Hardware-Upgrades
Installieren eines kleinen optischen Laufwerks
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an,
solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den
Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern.
5. Entfernen Sie die Abdeckung des Computers.
6. Entfernen Sie die Frontblende. Wenn Sie ein Gerät in einen Schacht einbauen, der von einer
Laufwerksblende bedeckt wird, entfernen Sie die Laufwerksblende. Weitere Informationen
finden Sie unter
7. Folgen Sie den Hinweisen zur Entfernung des optischen Laufwerks, wenn eins installiert wurde.
Siehe hierzu
8. Richten Sie die kleinen Stifte auf dem Entriegelungsschieber nach den kleinen Löchern an der
Seite des Laufwerks aus und drücken Sie den Schieber fest auf das Laufwerk.
Entfernen der Laufwerksblende des optischen Laufwerks auf Seite 9.
Entfernen eines kleinen optischen Laufwerks auf Seite 23.
Entfernen und Installieren der Laufwerke 25
9. Schieben Sie das optische Laufwerk durch die Frontblende (1) vollständig in den Schacht hinein,
bis der grüne Schieber auf dem Gehäuserahmen einrastet (2).
10. Schließen Sie das Stromkabel (1) und das Datenkabel (2) an der Rückseite des optischen
Laufwerks an.
11. Wenn Sie ein neues Laufwerk installieren, schließen Sie das andere Ende des Datenkabels an
einen der weißen SATA-Anschlüsse (gekennzeichnet als SATA4 oder SATA5) auf der
Systemplatine an.
12. Bringen Sie die Frontblende wieder an.
13. Bringen Sie die Zugriffsabdeckung des Computers wieder an.
14. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und
schalten Sie den Computer ein.
15. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden.
26 Kapitel 2 Hardware-Upgrades
Ausbauen einer 3,5-Zoll-Festplatte
HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten
Daten sichern, damit Sie sie auf die neue Festplatte übertragen können.
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an,
solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den
Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern.
5. Entfernen Sie die Abdeckung des Computers.
6. Ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des
Festplattenlaufwerks ab.
Entfernen und Installieren der Laufwerke 27
7. Entfernen Sie die vier 6-32-Einbauschrauben (1), und ziehen Sie das Laufwerk aus dem
Schacht (2).
28 Kapitel 2 Hardware-Upgrades
Einbauen einer 3,5-Zoll-Festplatte
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an,
solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den
Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern.
5. Nehmen Sie die Abdeckung des Computers ab.
6. Schieben Sie das Laufwerk in den Laufwerksschacht (1) und bringen Sie die vier 6-32-
Einbauschrauben an (2), um das Laufwerk zu fixieren.
HINWEIS: Im Lieferumfang befinden sich vier zusätzliche 6-32-Einbauschrauben, die vorne
am Gehäuse hinter der Blende befestigt sind. Unter
auf Seite 21 finden Sie eine Abbildung der Position der zusätzlichen Einbauschrauben. Wenn
Sie eine Festplatte austauschen, verwenden Sie die vier 6-32-Einbauschrauben, die vom alten
Laufwerk entfernt wurden, für den Einbau des neuen Laufwerks.
Entfernen und Installieren der Laufwerke
Entfernen und Installieren der Laufwerke 29
7. Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des
Festplattenlaufwerks an.
8. Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit
dem entsprechenden Anschluss auf der Systemplatine.
HINWEIS: Sie sollten das Datenkabel der primären Festplatte mit dem dunkelblauen, mit
SATA0 gekennzeichneten Anschluss verbinden, um jegliche Leistungsprobleme der Festplatte
zu vermeiden. Wenn Sie eine zweite Festplatte hinzufügen, verbinden Sie das Datenkabel mit
dem hellblauen SATA-Anschluss (Kennzeichnung: SATA1).
9. Bringen Sie die Abdeckung des Computers wieder an.
10. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und
schalten Sie den Computer ein.
11. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden.
30 Kapitel 2 Hardware-Upgrades
Ausbauen einer 2,5-Zoll-Festplatte
HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten
Daten sichern, damit Sie sie auf die neue Festplatte übertragen können.
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an,
solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den
Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern.
5. Entfernen Sie die Abdeckung des Computers.
6. Ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des
Festplattenlaufwerks ab.
Entfernen und Installieren der Laufwerke 31
7. Entfernen Sie die vier 6-32-Einbauschrauben (1), und ziehen Sie das Laufwerk aus dem
Schacht (2).
32 Kapitel 2 Hardware-Upgrades
Einbauen einer 2,5-Zoll-Festplatte
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an,
solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den
Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern.
5. Nehmen Sie die Abdeckung des Computers ab.
6. Schieben Sie das Laufwerk in den Laufwerksschacht (1) und bringen Sie die vier 6-32-
Einbauschrauben an (2), um das Laufwerk zu fixieren.
HINWEIS: Im Lieferumfang befinden sich vier zusätzliche 6-32-Einbauschrauben, die vorne
am Gehäuse hinter der Blende befestigt sind. Unter
auf Seite 21 finden Sie eine Abbildung der Position der zusätzlichen Einbauschrauben. Wenn
Sie eine Festplatte austauschen, verwenden Sie die vier 6-32-Einbauschrauben, die vom alten
Laufwerk entfernt wurden, für den Einbau des neuen Laufwerks.
Entfernen und Installieren der Laufwerke
Entfernen und Installieren der Laufwerke 33
7. Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des
Festplattenlaufwerks an.
8. Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit
dem entsprechenden Anschluss auf der Systemplatine.
HINWEIS: Sie sollten das Datenkabel der primären Festplatte mit dem dunkelblauen, mit
SATA0 gekennzeichneten Anschluss verbinden, um jegliche Leistungsprobleme der Festplatte
zu vermeiden. Wenn Sie eine zweite Festplatte hinzufügen, verbinden Sie das Datenkabel mit
dem hellblauen SATA-Anschluss (Kennzeichnung: SATA1).
9. Bringen Sie die Abdeckung des Computers wieder an.
10. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und
schalten Sie den Computer ein.
11. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden.
Anbringen eines Sicherheitsschlosses
Die unten und auf der folgenden Seite abgebildeten Sicherheitsschlösser können zur Sicherung des
Computers verwendet werden.
34 Kapitel 2 Hardware-Upgrades
Kabelschloss
Anbringen eines Sicherheitsschlosses 35
Vorhängeschloss
HP Business-PC-Sicherheitsschloss
1. Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen.
36 Kapitel 2 Hardware-Upgrades
2. Führen Sie das Sicherheitsschloss der Kabel-Diebstahlsicherung in die entsprechende Buchse
an der Rückseite des Monitors ein, und befestigen Sie das Sicherheitsschloss am Monitor,
indem Sie den Schlüssel in das Schlüsselloch an der Rückseite des Sicherheitsschlosses
stecken und um 90 Grad drehen.
3. Schieben Sie das Sicherheitskabel durch das Loch im Sicherheitsschloss an der Rückseite des
Monitors.
Anbringen eines Sicherheitsschlosses 37
4. Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere
Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1)
und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2).
Verwenden Sie das Loch in der Halterung, mit dem das Peripheriegerät am besten gesichert
wird.
5. Führen Sie die Tastatur- und Mauskabel durch die Computergehäusesperre.
38 Kapitel 2 Hardware-Upgrades
6. Entfernen Sie die Rändelschraube von der Rückseite des Computers.
7. Schrauben Sie das Schloss mit der beigefügten Schraube in das Rändelschraubenloch.
Anbringen eines Sicherheitsschlosses 39
8. Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den
Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um
das Schloss zu öffnen.
9. Wenn Sie alle Schritte ausgeführt haben, sind alle Geräte in Ihrer Workstation sicher befestigt.
40 Kapitel 2 Hardware-Upgrades
A Batterieaustausch
Die in den Computer eingelegte Batterie versorgt die Echtzeituhr des Computers mit Strom.
Tauschen Sie die im Computer vorhandene Batterie nur gegen eine äquivalente Batterie aus. Der
Computer verfügt über eine 3-Volt-Lithium-Knopfzellenbatterie.
VORSICHT! Der Computer ist mit einer internen Lithium-Mangandioxid-Batterie ausgestattet. Falls
die Batterie nicht sachgemäß behandelt wird, besteht Brand- und Verletzungsgefahr. Beachten Sie
die folgenden Hinweise, um Verletzungen zu vermeiden:
Laden Sie die Batterie nicht wieder auf.
Setzen Sie die Batterie keinen Temperaturen über 60 °C aus.
Bauen Sie weder Batterie noch Akku auseinander, quetschen Sie sie nicht, stechen Sie nicht hinein,
und schließen Sie die Kontakte nicht kurz. Die Batterie bzw. der Akku darf außerdem weder Wasser
noch Feuer ausgesetzt werden.
Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus.
ACHTUNG: Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. Sichern Sie
vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers.
Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen
Geräte beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten Sie daher
einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen.
HINWEIS: Die Lebensdauer der Lithiumbatterie kann verlängert werden, indem der Computer an
eine stromführende Netzsteckdose angeschlossen wird bzw. bleibt. Die Lithiumbatterie gibt nur dann
Strom ab, wenn der Computer NICHT an einer Netzsteckdose angeschlossen ist.
HP empfiehlt seinen Kunden, gebrauchte elektronische Geräte und Komponenten,
HP Originaltintenpatronen und wiederaufladbare Akkus zu recyceln. Weitere Informationen zu
Recycling-Programmen finden Sie unter
1. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers
verhindern.
2. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
3. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und
eventuell vorhandene Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an,
solange der Computer mit einer aktiven Steckdose verbunden ist. Ziehen Sie den Netzstecker,
um einer Beschädigung der Systemkomponenten im Computer vorzubeugen.
5. Entfernen Sie die Abdeckung des Computers.
6. Suchen Sie die Batterie und deren Halterung auf der Systemplatine.
HINWEIS: Bei manchen Computermodellen müssen Sie unter Umständen eine interne
Komponente herausnehmen, um die Batterie austauschen zu können.
http://www.hp.com/recycle.
41
7. Führen Sie je nach Typ der Batteriehalterung auf der Systemplatine die folgenden Schritte aus,
um die Batterie auszutauschen.
Typ 1
a. Nehmen Sie die Batterie nach oben aus der Halterung heraus.
b. Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben in die Halterung ein. Die
Batterie arretiert beim Einsetzen automatisch in der richtigen Position.
Typ 2
a. Um die Batterie aus der Halterung zu lösen, drücken Sie auf die an einer Seite über die
Batterie hinausstehende Metallklammer. Die Batterie springt aus der Halterung, und Sie
können sie herausnehmen (1).
b. Um die neue Batterie einzusetzen, schieben Sie eine Seite der Austauschbatterie mit dem
Pluspol nach oben unter die Halterungslippe. Drücken Sie die andere Seite der Batterie
nach unten, bis sie unter der Klammer einrastet (2).
Typ 3
a. Drücken Sie die Halteklammer (1) der Batterie nach hinten, und nehmen Sie die Batterie
heraus (2).
42 Anhang A Batterieaustausch
b. Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige
Position.
HINWEIS: Nachdem die Batterie ausgetauscht wurde, schließen Sie den Vorgang mit
folgenden Schritten ab.
8. Bringen Sie die seitliche Abdeckung des Computers wieder an.
9. Stecken Sie den Netzstecker ein, und schalten Sie den Computer ein.
10. Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit
Hilfe von Computer Setup erneut fest.
11. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung
deaktiviert wurden.
43
B Elektrostatische Entladung
Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die
Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung
empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen.
Vermeiden von elektrostatischen Schäden
Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische
Entladungen zu vermeiden:
Vermeiden Sie das direkte Berühren empfindlicher Bauteile, indem Sie diese in antistatischen
●
Behältern transportieren und aufbewahren.
Bewahren Sie die elektrostatisch empfindlichen Teile in ihren Behältern auf, bis sie sich an
●
einem vor elektrostatischen Entladungen geschützten Arbeitsplatz befinden.
Arbeiten Sie auf einer geerdeten Oberfläche, wenn Sie die Teile aus den Schutzbehältern
●
nehmen.
Vermeiden Sie eine Berührung der Steckerkontakte, Leitungen und Schaltungsbauteile.
●
Erden Sie sich immer, bevor Sie Komponenten oder Bauteile berühren, die gegenüber
●
elektrostatischen Entladungen empfindlich sind.
Erdungsmethoden
Es gibt mehrere Erdungsmethoden. Verwenden Sie eine oder mehrere der folgenden
Erdungsmethoden, bevor Sie empfindliche Komponenten berühren oder installieren:
Verwenden Sie ein Antistatikarmband, das über ein Erdungskabel an eine geerdete Workstation
●
bzw. ein geerdetes Computergehäuse angeschlossen ist. Antistatikarmbänder sind flexible
Bänder mit einem Mindestwiderstand von 1 MOhm +/-10 % im Erdungskabel. Stellen Sie eine
ordnungsgemäße Erdung sicher, indem Sie die leitende Oberfläche des Armbands direkt auf der
Haut tragen.
Verwenden Sie vergleichbare Bänder an Fersen, Zehen oder Füßen, wenn Sie im Stehen
●
arbeiten. Tragen Sie die Bänder an beiden Füßen, während Sie auf leitfähigem Boden oder
antistatischen Fußmatten stehen.
Verwenden Sie leitfähiges Werkzeug.
●
Verwenden Sie eine transportable Wartungsausrüstung mit antistatischer Arbeitsmatte.
●
Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen,
wenden Sie sich an einen Servicepartner.
HINWEIS: Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Servicepartner.
44 Anhang B Elektrostatische Entladung
C Hinweise zu Betrieb, Routine-Pflege und
Versandvorbereitung des Computers
Hinweise zu Betrieb und Routine-Pflege des Computers
Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten
und zu pflegen:
Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen
●
Temperaturen.
Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie
●
an allen Seiten des Computers, an denen sich Lüftungsschlitze befinden, und über dem Monitor
ungefähr 10 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist.
Stellen Sie sicher, dass Luft in den Computer eintreten und dort zirkulieren kann. Blockieren Sie
●
keine Lüftungsschlitze und Lufteinlasslöcher. Stellen Sie die Tastatur niemals mit eingeklappten
Tastaturfüßen direkt gegen die Vorderseite eines Desktop-Gehäuses, da auch in diesem Fall die
Luftzirkulation eingeschränkt wird.
Betreiben Sie den Computer auf keinen Fall ohne Abdeckung oder die Steckplatzabdeckungen
●
der Erweiterungskarten.
Stellen Sie nicht mehrere Computer übereinander oder so dicht aneinander, dass die
●
Luftzirkulation behindert wird oder sie der Abwärme eines anderen Computers ausgesetzt sind.
Wenn der Computer in einem separaten Gehäuse betrieben wird, muss für eine ausreichende
●
Luftzirkulation (eingehende und ausgehende Luft) im Gehäuse gesorgt werden. Des Weiteren
gelten die oben aufgeführten Betriebshinweise.
Schützen Sie den Computer und die Tastatur vor Flüssigkeiten.
●
Verdecken Sie die Lüftungsschlitze des Monitors nicht mit Gegenständen oder Tüchern usw.
●
Installieren oder aktivieren Sie die Energiesparfunktionen des Betriebssystems oder anderer
●
Software, wie z. B. den Leerlauf.
Schalten Sie den Computer aus, bevor Sie eine der folgenden Wartungsarbeiten durchführen:
●
Wischen Sie das Computer-Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch
◦
ab. Wenn Sie Reinigungsmittel verwenden, kann sich die Oberfläche verfärben oder
beschädigt werden.
Reinigen Sie von Zeit zu Zeit die Lüftungsschlitze an der Seite des Computers. Fussel,
◦
Staub und andere Substanzen können die Schlitze verstopfen und damit die Luftzirkulation
verringern.
Hinweise zu Betrieb und Routine-Pflege des Computers 45
Vorsichtsmaßnahmen für optische Laufwerke
Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise.
Betrieb
Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen
●
der Daten Fehler auftreten.
Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst
●
Kondenswasser bilden kann. Wenn während des Betriebs plötzliche Temperaturschwankungen
auftreten, warten Sie mindestens eine Stunde, bevor Sie das Gerät ausschalten. Wenn Sie das
Gerät sofort wieder nutzen, können Lesefehler auftreten.
Stellen Sie das Laufwerk niemals an einem Ort auf, an dem es hoher Feuchtigkeit, extremen
●
Temperaturen, Vibrationen oder direkter Sonneneinstrahlung ausgesetzt ist.
Reinigen
Reinigen Sie die Abdeckung und die Bedienelemente mit einem weichen, trockenen Tuch. Sie
●
können das Tuch auch mit Wasser anfeuchten, dem Sie ein mildes Reinigungsmittel zugesetzt
haben. Sprühen Sie Reinigungsmittel niemals direkt auf das Gerät.
Verwenden Sie keine Lösungsmittel wie Alkohol oder Reinigungsbenzin. Diese Mittel können die
●
Oberfläche beschädigen.
Sicherheit
Wenn Fremdkörper oder Flüssigkeiten in das Laufwerk gelangen, ziehen Sie sofort den Netzstecker
des Computers. Lassen Sie das Laufwerk in diesem Fall von einem Servicepartner prüfen.
Versandvorbereitung
Falls Sie den Computer versenden müssen, beachten Sie die folgenden Hinweise:
1. Sichern Sie die Dateien Ihrer Festplatte auf einem externen Speichergerät. Stellen Sie sicher,
dass die Sicherungsmedien bei der Lagerung oder während des Transports keinen elektrischen
oder magnetischen Impulsen ausgesetzt werden.
HINWEIS: Die Festplatte ist automatisch gesperrt, wenn die Stromzufuhr zum System
unterbrochen wird.
2. Nehmen Sie alle Wechseldatenträger heraus, und bewahren Sie sie angemessen auf.
3. Schalten Sie den Computer und sämtliche Peripheriegeräte aus.
4. Ziehen Sie das Netzkabel zuerst aus der Steckdose und anschließend aus dem Computer
heraus.
5. Unterbrechen Sie die Stromversorgung zu den Systemkomponenten und den angeschlossenen
Peripheriegeräten. Trennen Sie diese Geräte anschließend vom Computer.
HINWEIS: Vergewissern Sie sich, dass alle Karten sicher und fest in ihren Steckplätzen sitzen,
bevor Sie den Computer verschicken.
6. Verpacken Sie die Systemkomponenten und Peripheriegeräte in ihrer Originalverpackung oder
einer ähnlichen Verpackung mit genügend Verpackungsmaterial, um sie zu schützen.
46 Anhang C Hinweise zu Betrieb, Routine-Pflege und Versandvorbereitung des Computers
Index
B
Batterieaustausch 41
Belüftungshinweise 45
D
DIMM-Module.
E
Elektrostatische Entladung,
Schäden vermeiden 44
entfernen
Computer, Abdeckung 6
Erweiterungskarte 15
Frontblende 8
Entfernen
der Batterie 41
der Laufwerksblende 9
des optischen Laufwerks 23
einer 2,5-Zoll-Festplatte 31
einer 3,5-Zoll-Festplatte 27
Erweiterungskarte
entfernen 15
Installation 15
F
Festplatte
2,5-Zoll, entfernen 31
2,5-Zoll, installieren 33
3,5-Zoll, entfernen 27
3,5-Zoll, installieren 29
Frontblende
Austausch 10
entfernen 8, 9
H
Hinweise zum Computerbetrieb
45
I
Installationsrichtlinien 5
installieren
Computer, Abdeckung 7
Erweiterungskarte 15
Speicher 12
Siehe
Speicher
Installieren
der Batterie 41
der Laufwerkskabel 21
des optischen Laufwerks 25
einer 2,5-Zoll-Festplatte 33
einer 3,5-Zoll-Festplatte 29
K
Komponenten an der Rückseite
3
Komponenten an der
Vorderseite 2
L
Laufwerke
installieren 21
Kabelanschlüsse 21
Positionen 20
O
Optisches Laufwerk
entfernen 23
installieren 25
Reinigung 46
Vorsichtsmaßnahmen 46
P
Position der Seriennummer 3
Produkt-ID-Position 3
S
Schlösser
HP Business-PC-
Sicherheitsschloss 36
Sicherungskabel 35
Vorhängeschloss 36
security
Sicherungskabel 35
Vorhängeschloss 36
Sicherheit
HP Business-PC-
Sicherheitsschloss 36
Speicher
Installation 12
Steckplatzbestückung 13
Technische Daten 12
Systemplatinenanschlüsse 10
T
Technische Daten
Speicher 12
V
Versandvorbereitung 46
Z
Zugriffsabdeckung
Austausch 7
entfernen 6
Index 47
Loading...
