HP PAVILION TX2550EA, PAVILION TX2520EA, PAVILION TX2500EA, PAVILION TX2630EA, PAVILION TX2645EI User Manual
...
Modem i lokalna mreža (LAN)
Korisnički vodič
© Copyright 2008 Hewlett-Packard
Development Company, L.P.
Podaci koji su ovdje sadržani podliježu
promjenama bez prethodne najave. Jedina
jamstva za HP proizvode i usluge iznesena
su u izričitim jamstvenim izjavama koje prate
takve proizvode i usluge. Ništa što se ovdje
nalazi ne smije se smatrati dodatnim
jamstvom. HP ne snosi odgovornost za
tehničke ili uredničke pogreške ili propuste u
ovom tekstu.
Prvo izdanje: lipanj 2008.
Broj dokumenta: 483455-BC1
Obavijest o proizvodu
Ovaj korisnički priručnik opisuje značajke koje su zajedničke većini modela. Neke značajke možda neće
biti dostupne na vašem računalu.
iii
iv Obavijest o proizvodu
Sadržaj
1 Korištenje modema (samo odabrani modeli)
Spajanje modemskog kabela ............................................................................................................... 2
Spajanje posebnog prilagodnika kabela modema za određene države/regije ..................................... 3
Odabir postavke lokacije ...................................................................................................................... 4
Pregled odabira trenutačne lokacije .................................................................................... 4
Dodavanje novih lokacija prilikom putovanja ....................................................................... 5
Rješavanje problema povezivanja na putovanju ................................................................. 6
2 Spajanje na lokalnu mrežu
Kazalo .................................................................................................................................................................. 9
v
vi
1 Korištenje modema (samo odabrani
modeli)
Modem mora biti spojen na analognu telefonsku liniju pomoću utičnice sa 6 štapića, Rj-11 modemskog
kabela (kupuje se posebno). U nekim je državama/regijama potreban i prilagodnik modemskog kabela
(kupuje se posebno) specifičan za državu. Utičnice za digitalne PBX sustave mogu sličiti analognim
telefonskim utičnicama, ali nisu kompatibilne s modemom.
UPOZORENJE! Povezivanje internog analognog modema na digitalnu liniju može trajno oštetiti
modem. U slučaju da ste kabel modema slučajno priključili na digitalnu liniju, odmah ga iskopčajte.
Ako kabel modema sadrži sklop za suzbijanje smetnji (1) koja sprječava interferenciju s TV-a i radio
prijama, usmjerite kraj kabela s tim sklopom (2) prema računalu.
1
Spajanje modemskog kabela
UPOZORENJE! Kako bi se smanjila opasnost od električna udara, požara ili oštećenja opreme,
modemski ili telefonski kabel (kupuje se posebno) nemojte priključivati na RJ-45 (mrežnu) utičnicu.

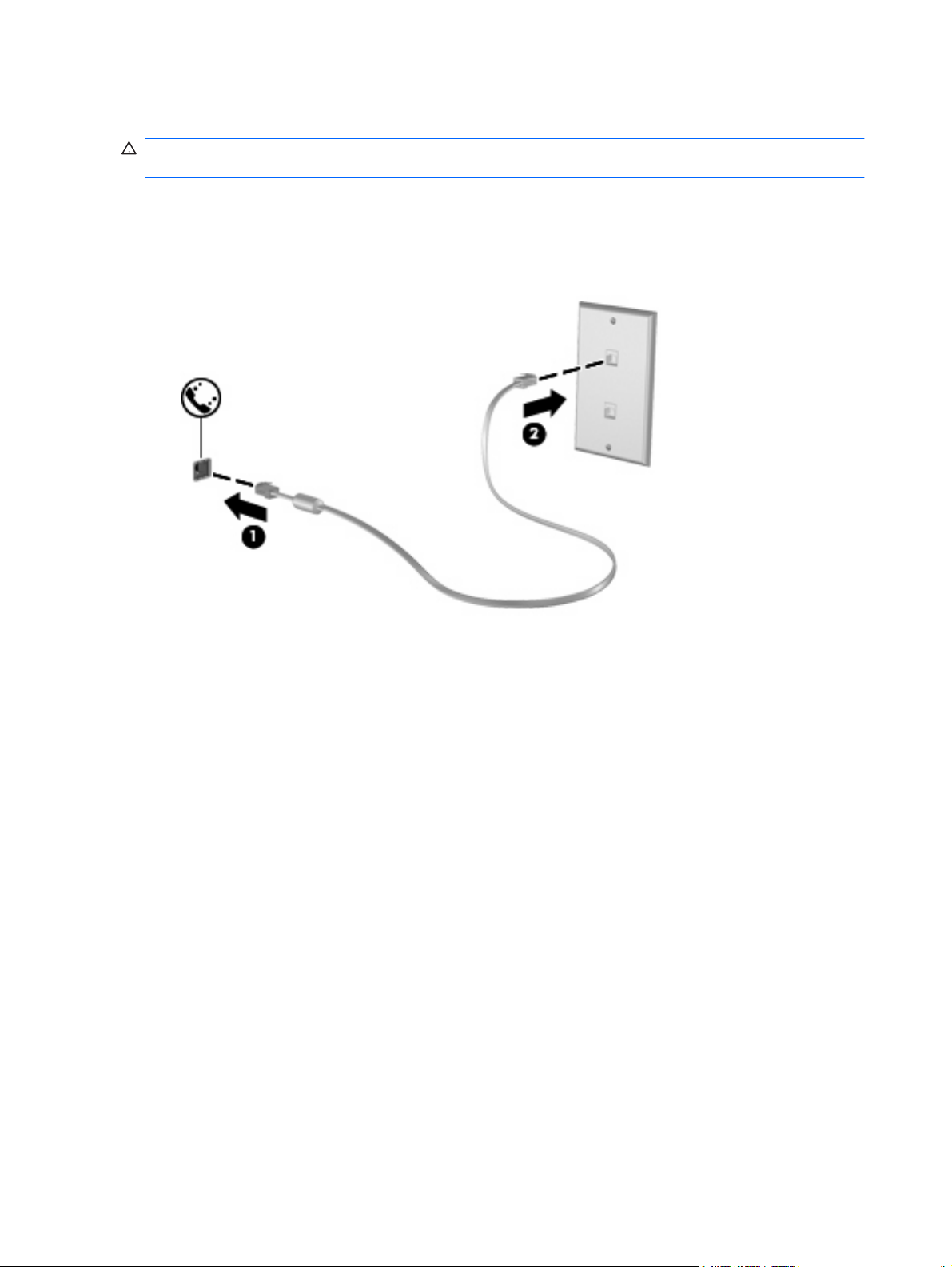

Povezivanje kabela za modem na zidnu telefonsku utičnicu RJ-11:
1. Kabel modema priključite na utičnicu modema (1) na računalu.
2. Priključite kabela modema na zidnu telefonsku utičnicu RJ-11 (2).
2 Poglavlje 1 Korištenje modema (samo odabrani modeli)
Spajanje posebnog prilagodnika kabela modema za određene države/regije
Telefonske se utičnice razlikuju ovisno o državi ili regiji. Da biste kabel modema (kupuje se posebno)
koristili izvan države ili regije u kojoj je kupljeno računalo, morate nabaviti posebni prilagodnik kabela
modema za određene države/regije (kupuje se posebno).

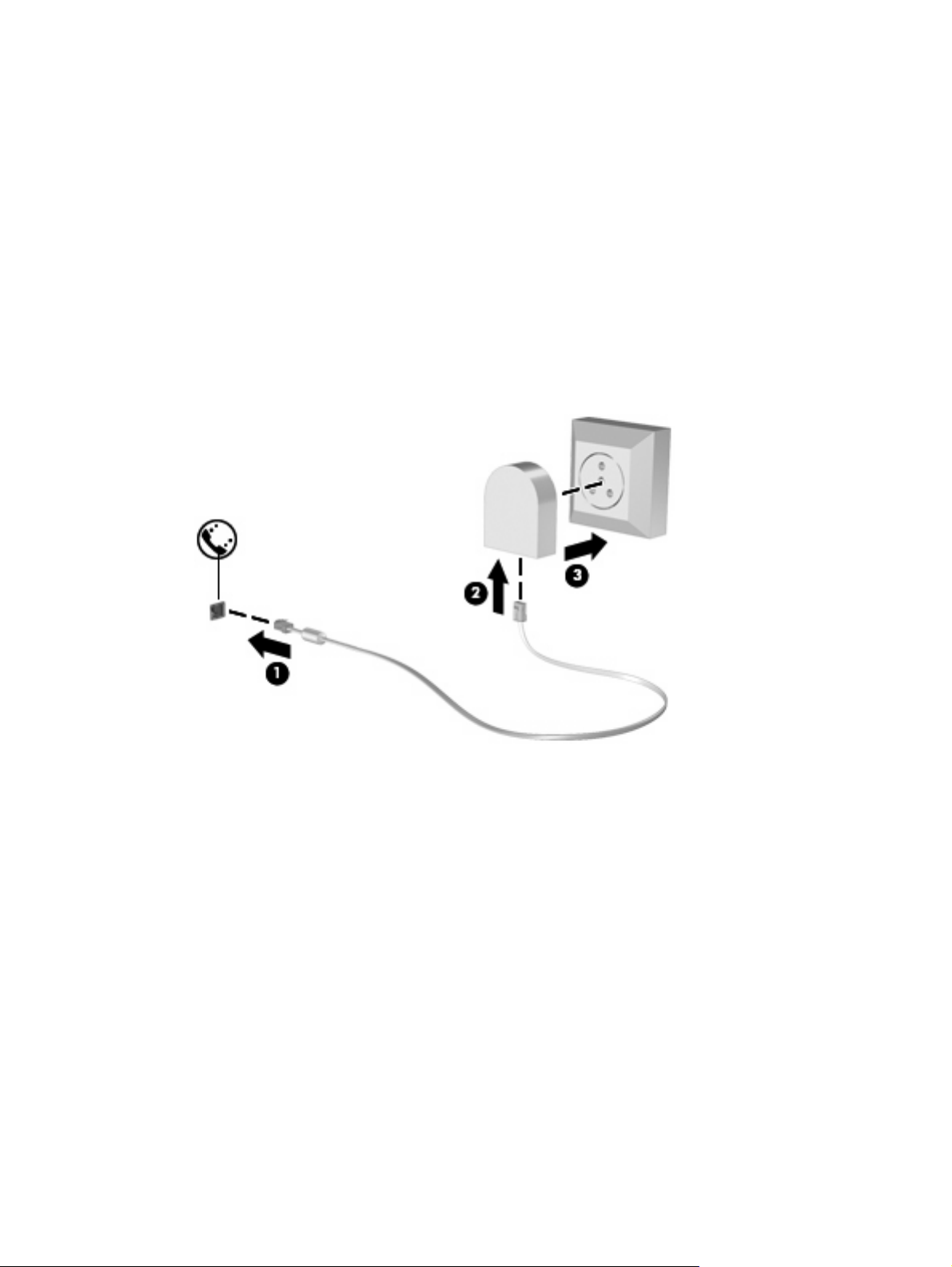

Da biste modem povezali na analognu telefonsku liniju koja nema RJ-11 telefonsku utičnicu slijedite
ove korake:
1. Kabel modema priključite na utičnicu modema (1) na računalu.
2. Drugi kraj kabela modema priključite u prilagodnik kabela modema za određene države/regije
(2).
3. Prilagodnik kabela modema za određene države/regije (3) priključite na zidnu telefonsku utičnicu.
Spajanje posebnog prilagodnika kabela modema za određene države/regije 3
Odabir postavke lokacije
Pregled odabira trenutačne lokacije
Za pregled trenutačne postavke lokacije za modem slijedite ove korake:
1. Odaberite Start > Upravljačka ploča.
2. Kliknite Sat, jezik i regija.
3. Kliknite Regionalne i jezične mogućnosti.
Vaša je lokacija prikazan pod Mjesto.
4 Poglavlje 1 Korištenje modema (samo odabrani modeli)
Dodavanje novih lokacija prilikom putovanja
Zadana je jedina dostupna postavka lokacije na modemu postavka lokacije za državu ili regiju u kojoj
je računalo kupljeno. Tijekom putovanja na različite lokacije internu postavku lokacije modema postavite
tako da odgovara radnim standardima države ili regije u kojoj koristite modem.
Kod dodavanja novih postavki lokacija, one se spremaju na računalo tako da ih bilo kada možete
zamijeniti. Za bilo koju državu ili regiju možete dodati više postavki lokacije.
OPREZ: Da biste spriječili gubljenje postavke domaće lokacije nemojte izbrisati trenutačne postavke
modema. Da biste omogućili korištenje modema na drugim lokacijama uz očuvanje konfiguracije
domaće lokacije, za svaku lokaciju na kojoj ćete koristiti modem dodajte novu konfiguraciju.
OPREZ: Da biste spriječili konfiguriranje modema na način koji krši pravila i zakone za
telekomunikacije države koju posjećujete, odaberite državu ili regiju u kojoj se računalo nalazi. Modem
možda neće ispravno raditi ako se ne odabere točna država ili regija.
Za dodavanje postavke lokacije za modem slijedite ove korake:
1. Kliknite Start, kliknite Upravljačka ploča, kliknite Hardver i zvuk, a zatim kliknite Mogućnosti
telefona i modema.
2. Kliknite karticu Pravila pozivanja.
3. Kliknite Novo. (Otvara se prozor Novo mjesto.)
4. U okviru Naziv mjesta upišite naziv (kao što je "doma" ili "posao") za novu postavku lokacije.
5. Odaberite državu ili regiju s padajućega popisa Država/regija. (Ako odaberete državu ili regiju koja
nije podržana modemom, prema zadanim postavkama prikazuje se SAD ili VB odabir države/
regije.)
6. Unesite pozivni broj i predbrojeve za biranje (ako je potrebno) te broj za pristup vanjskoj liniji (ako
je potrebno).
7. Kraj Biraj, kliknite Tonsko ili Impulsno.
8. Kliknite U redu da biste spremili postavku nove lokacije. (Otvara se prozor Mogućnosti telefona i
modema.)
9. Učinite nešto od sljedećeg:
Da biste novu postavku lokacije postavili za trenutačnu, kliknite U redu.
●
Da biste odabrali drugu postavku lokacije za trenutačnu, odaberite željene postavke iz
●
postavki s popisa Mjesto, a zatim kliknite U redu.
NAPOMENA: Prethodni postupak možete koristiti za dodavanje postavki lokacije za mjesta
unutar svoje države ili regije kao i za druge države ili regije. Primjerice, možete dodati postavku
"Posao" koja uključuje pravila biranja za pristup vanjskoj liniji.
Odabir postavke lokacije 5
Rješavanje problema povezivanja na putovanju
Ako imate problema s povezivanjem modema prilikom korištenja računala izvan države ili regije u kojoj
je kupljeno, isprobajte sljedeće prijedloge:
Provjerite vrstu telefonske linije.
●
Modem zahtjeva analognu, a ne digitalnu telefonsku liniju. Linija opisana kao PBX linije je
uobičajeno digitalna linija. Telefonska linija opisana kao podatkovna linija, faks linija, modemska
linija ili klasična telefonska linija je uobičajeno analogna linija.
Provjerite način biranje za tonsko ili impulsno.
●
Analogna telefonska linije podržava jedan od dva načina biranja: impulsno biranje ili tonsko biranje.
Te se mogućnosti načina biranja odabiru u postavkama Mogućnosti telefona i modema. Odabrana
mogućnost načina biranja bora odgovarati načinu biranja koji telefonska linija na vašoj lokaciji
podržava.
Da biste odredili način biranja koji telefonska linija podržava, birajte nekoliko brojeva na telefonu,
a zatim slušajte klikove (impulsi) ili tonove. Klikovi ukazuju na to da telefonska linija podržava
impulsno biranje. Tonovi ukazuju na to da telefonska linija podržava tonsko biranje.
Za izmjenu načina biranja na trenutačnoj postavki lokacije za modem slijedite ove korake:
1. Kliknite Start, kliknite Upravljačka ploča, kliknite Hardver i zvuk, a zatim kliknite
Mogućnosti telefona i modema.
2. Kliknite karticu Pravila pozivanja.
3. Odaberite postavku lokacije modema.
4. Kliknite Uredi.
5. Kliknite ili Tonsko ili Impulsno.
6. Dvaput kliknite U redu.
Provjerite telefonski broj koji birate i odgovor udaljenog modema.
●
Birajte telefonski broj, provjerite daje li udaljeni modem odgovor, a zatim prekinite poziv.
Postavite modem tako da zanemaruje tonove slobodne linije.
●
Ako modem primi ton za biranje koji ne prepoznaje, neće birati i prikazuje poruku pogreške "Nema
zvuka slobodne linije".
Za postavljanje modema da zanemari sve tonove slobodne linije prije biranja slijedite ove korake:
1. Kliknite Start, kliknite Upravljačka ploča, kliknite Hardver i zvuk, a zatim kliknite
Mogućnosti telefona i modema.
2. Kliknite karticu Modemi.
3. Kliknite popis modema.
4. Kliknite Svojstva.
5. Kliknite Modem.
6 Poglavlje 1 Korištenje modema (samo odabrani modeli)
6. Obrišite potvrdni okvir za Pričekaj zvuk slobodne linije prije pozivanja.
7. Dvaput kliknite U redu.
Odabir postavke lokacije 7
2 Spajanje na lokalnu mrežu
Za spajanje na lokalnu mrežu (LAN) potreban je RJ-45 mrežni kabel s 8 kontakata (kupuje se posebno).
Ako mrežni kabel sadrži sklop za suzbijanje smetnji (1) koja sprječava interferenciju s TV-a i radio
prijama, usmjerite kraj kabela s tim sklopom(2) prema računalu.
Za spajanje mrežnog kabela:
1. Mrežni kabel priključite na mrežnu utičnicu (1) na računalu.
2. Drugi kraj kabela priključite u zidnu mrežnu utičnicu (2).
UPOZORENJE! Kako bi se smanjila opasnost od električna udara, požara ili oštećenja opreme,
modemski ili telefonski kabel nemojte priključivati na RJ-45 (mrežnu) utičnicu.
8 Poglavlje 2 Spajanje na lokalnu mrežu
Kazalo
B
bežična mreža (WLAN) 8
K
kabel
LAN 8
modem 2
L
lokalna mreža (LAN)
potreban je kabel 8
spajanje kabela 8
M
modemski kabel
priključivanje 2
sklop suzbijanja smetnji 1
mrežni kabel
priključivanje 8
sklop suzbijanja smetnji 8
P
posebni prilagodnik kabela
modema za određene države/
regije 3
prilagodnik kabela modema 3
R
rješavanje problema modema 6
S
sklop suzbijanja smetnji
modemski kabel 1
mrežni kabel 8
softver modema
postavka/dodavanje lokacije 4
problemi povezivanja na
putu 6
Kazalo 9
