Hp PAVILION MEDIA CENTER M7300, PAVILION MEDIA CENTER M7400, PAVILION W5200 User Manual [da]
Opgraderings- og servicevejledning
Oplysningerne i dette dokument kan ændres uden varsel.
®
Hewlett-Packard
Company yder ingen form for garanti med hensyn til dette
materiale, herunder, men ikke begrænset til, underforståede garantier for
salgbarhed og egnethed til bestemte formål.
HP kan ikke drages til ansvar for fejl heri eller for tilfældige eller følgeskader i
forbindelse med levering, drift eller brug af dette materiale.
HP påtager sig intet ansvar for brugen eller stabiliteten af HP-software, der er
installeret i udstyr, som ikke er leveret af HP.
Dette dokument indeholder oplysninger, der er beskyttet af ophavsret. Alle
rettigheder forbeholdes. Dette dokument må hverken helt eller delvist kopieres,
gengives eller oversættes til et andet sprog uden forudgående skriftlig tilladelse
fra HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
USA
Copyright © 2005 Hewlett-Packard Development Company, L.P.
Alle rettigheder forbeholdes.
Dette produkt indeholder teknologi til beskyttelse af ophavsret. Denne teknologi er
beskyttet af bestemte amerikanske patentrettigheder og anden immaterialret, der
ejes af Macrovision Corporation og andre virksomheder. Brug af denne teknologi
til beskyttelse af ophavsret kræver tilladelse fra Macrovision Corporation, og
medmindre Macrovision Corporation har givet tilladelse til anden brug, må den
kun benyttes til fremvisning i hjemmet og anden form for begrænset fremvisning.
Reverse engineering eller demontering er ikke tilladt. Apparatus Claims of U.S.
Patent Nos. 4.631.603, 4.577.216, 4.819.098 og 4.907.093 giver kun licens
til brug for begrænset fremvisning.
Microsoft og Windows er amerikanske registrerede varemærker tilhørende
Microsoft Corporation.
HP understøtter lovlig brug af teknologi og accepterer eller opfordrer ikke til
brugen af produkter til andre formål end sådanne, der er tilladt af lovgivning om
ophavsret.
Indholdsfortegnelse
Sikkerhedsoplysninger .................................................................. 1
Åbning og lukning af pc’en ........................................................... 1
Forberedelse af pc’en ...............................................................................1
Før pc’en åbnes .......................................................................................2
Efter lukning af pc’en ................................................................................2
Afmontering af sidepanelet........................................................................2
Montering af sidepanelet...........................................................................3
Afmontering af frontpanelet .......................................................................3
Montering af frontpanelet ..........................................................................3
Komponenternes placering i pc’en..............................................................4
Fjernelse og udskiftning af drev..................................................... 4
Fjernelse af et optisk drev ..........................................................................4
Udskiftning eller tilføjelse af et optisk drev....................................................5
Fjernelse af en hukommelseskortlæser .........................................................5
Installation af en hukommelseskortlæser.......................................................6

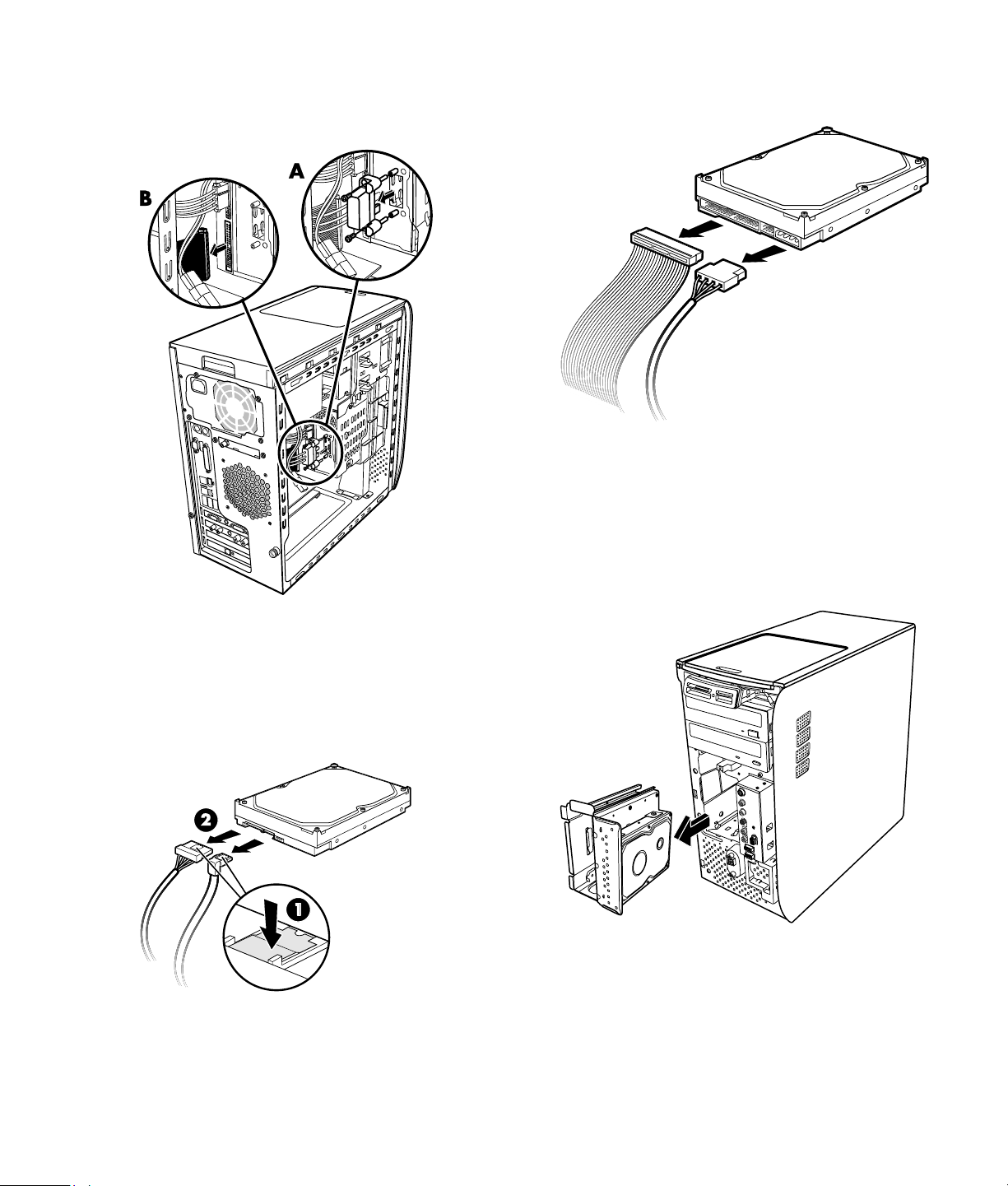

Fjernelse af en harddisk ............................................................................6
Udskiftning af en harddisk .........................................................................8
Tilføjelse af en ekstra harddisk....................................................................9
Tilføjelse af hukommelse ............................................................. 11
Fjernelse af et hukommelsesmodul ............................................................11
Installation af et hukommelsesmodul..........................................................12

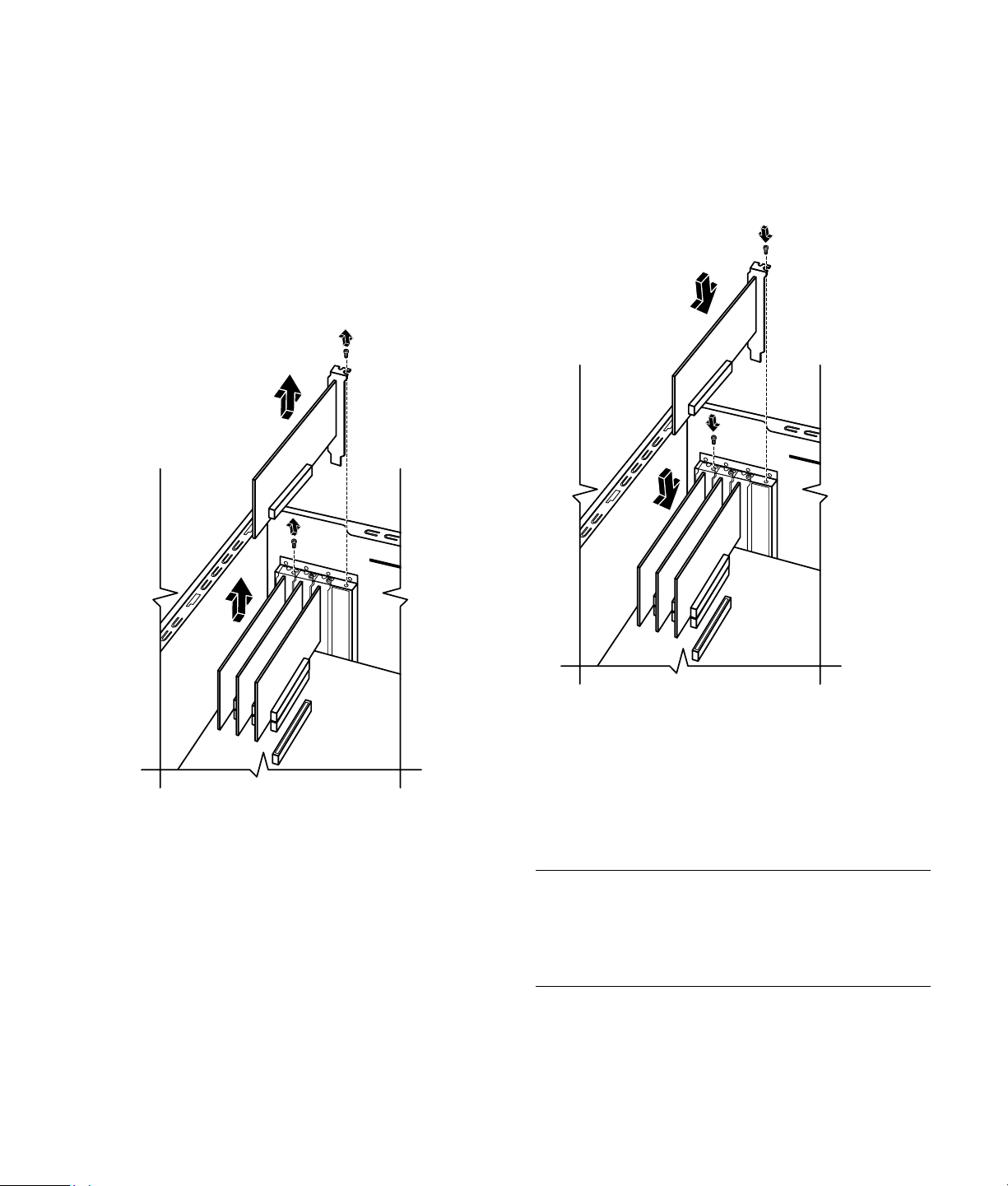

Fjernelse eller installation af et udvidelseskort............................. 12
Fjernelse af et udvidelseskort....................................................................13
Installation af et udvidelseskort .................................................................13
Udskiftning af batteriet................................................................ 14
Opgraderings- og servicevejledning
iii
iv
Opgraderings- og servicevejledning
Sikkerhedsoplysninger
Åbning og lukning af pc’en
Dette produkt er ikke vurderet for tilslutning til et
“IT”-strømsystem (et vekselstrømssystem uden direkte
jordforbindelse i henhold til IEC 60950).
ADVARSEL: Læs venligst
“Sikkerhedsoplysninger” i din Garanti og
supportvejledning, før du installerer og
tilslutter systemet til det elektriske
strømsystem.
Opgraderings- og servicevejledning giver anvisninger
til, hvordan du fjerner og monterer
hardwarekomponenter i pc’en.
Du åbner låget på pc’en ved forsigtigt at trykke ned
på låget, før du lader det glide tilbage.
Forberedelse af pc’en
Før du kan opgradere komponenter i pc’en, skal du
forberede den, så det er sikkert at håndtere den og
komponenterne.
Læs følgende punkter, før du opgraderer eller udfører
service på pc’en:
•
Disse procedurer forudsætter, at du er bekendt med
den almindelige pc-terminologi samt de
sikkerhedsforanstaltninger og lovmæssige
overensstemmelser, der er påkrævet i forbindelse
med anvendelse og ændring af elektronisk udstyr.
•
Noter systemmodel og serienumre, alle installerede
optioner og andre systemoplysninger, og gem
dette. Det er nemmere at læse disse oplysninger
end at åbne pc’en og undersøge den.
•
Det anbefales, at du anvender et antistatisk
håndledsbånd og en ledende skumpude, når du
arbejder på systemet.
ADVARSEL: Træk altid modemkablet ud af
telefonstikket, og fjern derefter
netledningen fra strømkilden, før pc’ens
front- og sidepaneler afmonteres. Hvis du
ikke gør dette, inden du åbner pc’en eller
lignende, kan det medføre personskade
eller beskadigelse af udstyret.
Opgraderings- og servicevejledning 1
Før pc’en åbnes
For at undgå personskade og beskadigelse af udstyret
skal fremgangsmåden altid følges i den angivne
rækkefølge, før pc’en åbnes:
1 Tag eventuelle disketter eller optiske diske (cd eller
dvd) ud af pc’en.
2 Klik på knappen Start på proceslinjen. Klik på
Luk computeren, og klik derefter på Sluk.
3 Fjern modem- og telefonkablet, hvis de er sat i.
ADVARSEL: Træk ledningen ud af stikket,
og lad de indvendige komponenter køle
af, før du rører dem, for at mindske
risikoen for personskade på grund af
elektrisk stød eller varme overflader.
4 Tag netledningen ud af stikkontakten og derefter ud
af pc’en.
5 Fjern alle andre tilsluttede kabler (f.eks. til tastatur,
mus og skærm).
6 Frakobl alle eksterne enheder.
FORSIGTIG! Statisk elektricitet kan
beskadige de elektroniske komponenter i
pc’en eller ekstraudstyret. Sørg for, at du
ikke afgiver statisk elektricitet. Det gør du
ved at røre ved en metalgenstand med
jordforbindelse.
3 Tilslut eksterne enheder igen.
4 Tænd for pc’en og alle ydre enheder, såsom
skærmen.
5 Hvis du har installeret et udvidelseskort, skal
eventuelle softwaredrivere leveret sammen med
kortet installeres.

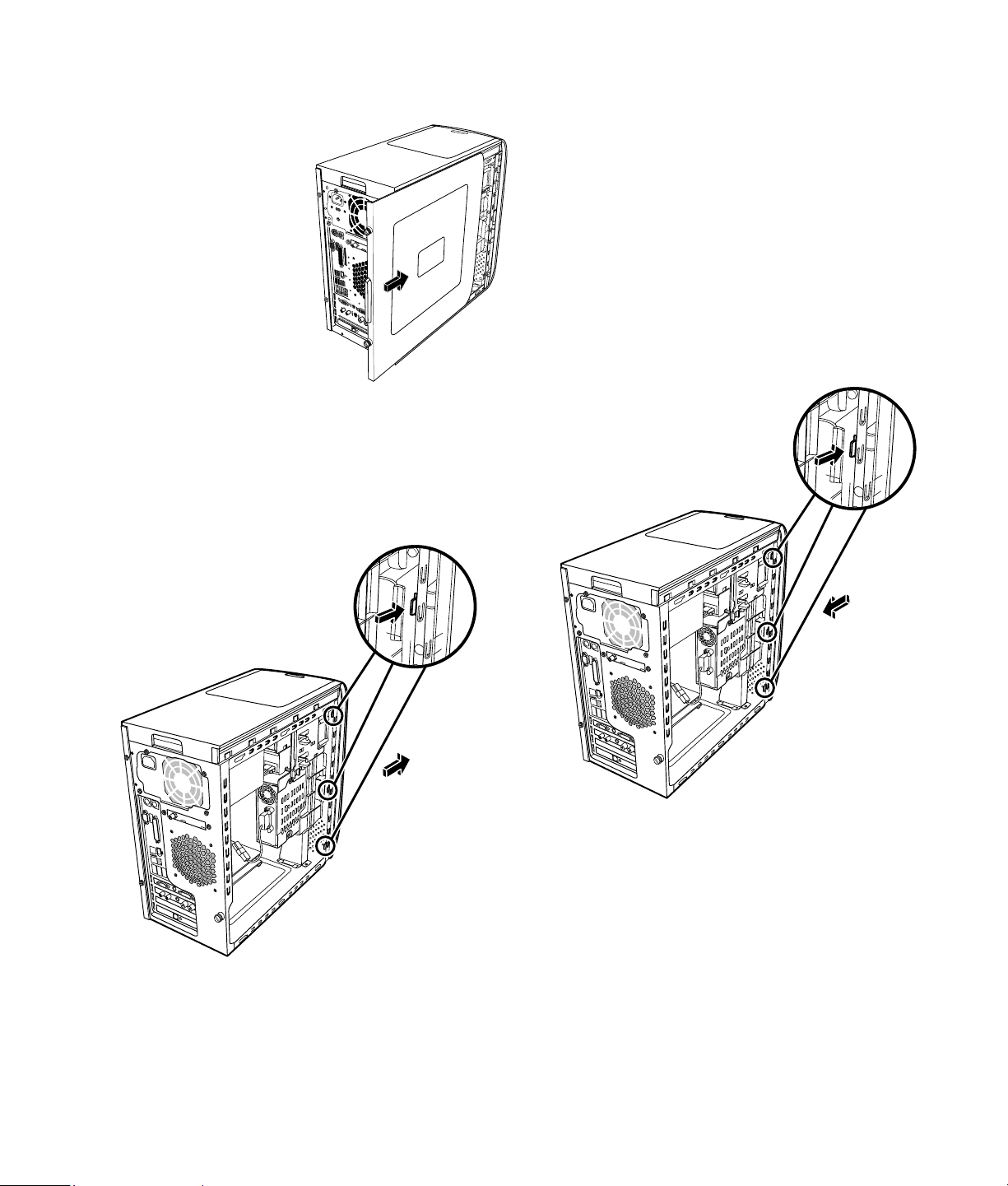

Afmontering af sidepanelet
Efter lukning af pc’en
For at undgå personskade og beskadigelse af udstyret
skal fremgangsmåden altid følges i den angivne
rækkefølge efter lukning af pc’en:
1 Tilslut netledningen igen.
ADVARSEL: Sæt ikke telekommunikationseller telefonstik i netværkskortet (NIC),
(som kan være angivet som et Ethernetstik), for at mindske risikoen for elektrisk
stød, brand eller beskadigelse af udstyret.
2 Tilslut modem/telefonkablet og alle andre
forbundne kabler igen (f.eks. tastatur, mus og
skærm).
2
Opgraderings- og servicevejledning
1 Se “Før pc’en åbnes” på side 2.
2 Løsn de to fingerskruer på bagpanelets højre side.
Det kan være nødvendigt at bruge en
stjerneskruetrækker, første gang disse skruer løsnes.
ADVARSEL: Vær opmærksom på skarpe
kanter inde i kabinettet.
3 Skub panelet tilbage ca. 2,5 cm, løft det af pc’en,
og sæt det til side.
BEMÆRK:
Det er ikke nødvendigt at fjerne det andet
sidepanel for at udskifte den hardware, der er
beskrevet i denne vejledning.
Montering af sidepanelet
1 Skub sidepanelet
fremad på rammen,
indtil det låses på
plads.
2 Hold fingerskruerne
på sidepanelet ud
for hullerne på
bagsiden af
kabinetrammen, og
stram derefter
fingerskruerne på
sidepanalet.
3 Se “Efter lukning af
pc’en” på side 2.
Afmontering af frontpanelet
Denne fremgangsmåde er kun nødvendig, når du
fjerner eller udskifter et optisk drev, en
hukommelseskortlæser eller en harddisk.
1 Find de tre små tapper, der sidder på frontpanelet
på siden af kabinettet.
2 Tryk tappene væk fra midten af kabinettet. Tryk på
den øverste, midterste og nederste tap, og fjern
derefter forsigtigt frontpanelet.
Montering af frontpanelet
1 Anbring kabinettet opad og hold derefter de tre
tapper i den højre side af frontpanelet ud for de
korrekte huller på kabinettet.
2 Før de tre små tapper i den venstre side af
frontpanelet ind i de korrekte huller, indtil panelet
klikker på plads.
Opgraderings- og servicevejledning 3
Komponenternes placering i pc’en
A Hukommelseskortlæser
B Den øverste optiske drevbås kan være et
cd-rom-, cd-rw-, dvd-rom-, dvd+rw- eller et
kombinationsdrev
VIGTIGT:
dig, at det er kompatibelt med operativsystemet
Microsoft
Inden et nyt optisk drev tilføjes, skal du sikre
®
Windows® XP. Du skal også sikre dig, at
du har den korrekte software og de korrekte drivere,
så det optiske drev kan fungere sammen med
operativsystemet.
C Den nederste optiske drevbås, kan være tom
(blank plade) eller et cd-rom-, cd-rw-, dvd-rom-,
dvd+rw- eller et kombinationsdrev
D Harddisk (findes bag båsen til HP Personal
Medie Drev)
E Bås til HP Personal Media Drive
BEMÆRK:
HP Personal Media Drive er en udtagelig
harddisk med stor kapacitet, som sælges separat.
Fjernelse af et optisk drev
1 Fuldfør procedurerne for at forberede pc’en og for
at fjerne sidepanelet som beskrevet i “Åbning og
lukning af pc’en” på side 1.
2 Afmonter frontpanelet. Se “Afmontering af
frontpanelet” på side 3.
Fjernelse og udskiftning
af drev
Pc’en indeholder flere drev, som du kan udskifte eller
opgradere. Se “Placering af komponenterne i pc’en”
på side 3.
Du kan føje et optisk drev til en tom nedre optisk bås.
4
Opgraderings- og servicevejledning
3 Løft plastiktapperne på siden af det optiske drev,
som du vil fjerne. Skub drevdelen helt ud gennem
pc’ens forside.
BEMÆRK:
Du behøver ikke fjerne skruerne på
siden af det optiske drev for at fjerne det fra pc’en.
4 Noter placeringen af alle kabler og stik bag på det
optiske drev, du vil udskifte, før du fjerner kablerne.
5 Frakobl forsigtigt netledningen og datakablet bag
på det optiske drev med en lirkende bevægelse.
Fjern lydkablet, hvis det er sat i.
6 Træk drevet ud gennem pc’ens forside.
7 Hvis du vil udskifte et gammelt drev med et nyt, skal
du fjerne de fire styreskruer fra det gamle drev.
Skruerne skal bruges ved installationen af det
nye drev.
Udskiftning eller tilføjelse af
et optisk drev
1 Fuldfør procedurerne for at forberede pc’en og for
at fjerne sidepanelet som beskrevet i “Åbning og
lukning af pc’en” på side 1.
2 Afmonter frontpanelet. Se “Afmontering af
frontpanelet” på side 3.
3 Hvis drevrummet et tomt, skal du fjerne dækpladen
ved at trykke på tapperne på hver side af den og
derefter trække den mod dig selv og ud af pc’en.
4 Skru alle fire styreskruer ind i siderne på det optiske
drev. Se de instruktioner, der fulgte med det
optiske drev.
5 Skyd det nye optiske drev ind gennem pc’ens
forside. Skyd ikke drevet helt ind. Du har brug for
plads til tilslutning af kablerne.
6 Tilslut netledningen og datakablet bag på det
optiske drev. Visse drevmodeller har også et
lydkabel. Hvis dette er tilfældet, skal lydkablet også
tilsluttes.
7 Skub det optiske drev helt ind gennem pc’ens
forside, indtil det klikker på plads.
8 Monter frontpanelet igen. Se “Montering af
frontpanelet” på side 3.
9 Anvend fremgangsmåden til at montere sidepanelet
igen og lukke pc’en. Se “Åbning og lukning af
pc’en” på side 1.
Fjernelse af en
hukommelseskortlæser
Pc’en har en hukommelseskortlæser over det optiske
drev. Du kan udskifte det med en anden
hukommelseskortlæser.
For at sikre, at drevet passer ordentligt i pc’en, skal du
sørge for at købe en ny hukommelseskortlæser fra HP.
Se Garanti og supportvejledningen for at finde
kontaktoplysninger.
1 Fuldfør procedurerne for at forberede pc’en og for
at fjerne sidepanelet som beskrevet i “Åbning og
lukning af pc’en” på side 1.
2 Afmonter frontpanelet. Se “Afmontering af
frontpanelet” på side 3.
3 Fjern skruen under hukommelseskortlæseren.
Opgraderings- og servicevejledning 5
4 Træk hukommelseskortlæseren helt ud af forsiden
på pc’en.
5 Fjern det kabel, som er fastgjort til siden af
hukommelseskortlæseren.
Installation af en
hukommelseskortlæser
Fjernelse af en harddisk
Harddisken i pc’en er fastgjort til båsen til HP Personal
Media Drive. Pc’ens systemgenoprettelsespartition er
indlæst på harddisken. Hvis du fjerner denne
harddisk, skal du opbevare den i en antistatisk pose,
der lukker ordentligt tæt.
1 Fuldfør procedurerne for at forberede pc’en og for
at fjerne sidepanelet som beskrevet i “Åbning og
lukning af pc’en” på side 1.
2 Afmonter frontpanelet. Se “Afmontering af
frontpanelet” på side 3.
3 Se “Fjernelse af en hukommelseskortlæser” på
side 5.
4 Fastgør kablet til hukommelseskortlæseren.
5 Skub hukommelseskortlæseren ind i sprækken og
sørg for, at skruehullet på kabinettet er ud for
skruehullet under hukommelseskortlæseren.
FORSIGTIG! Sikkerhedskopiér vigtige filer
på harddisken til en ekstern lagerenhed,
f.eks. en cd, før du fjerner harddisken.
Hvis du ikke gør det, mister du data. Når
harddisken er udskiftet, skal du køre
systemgenoprettelses-cd’erne for at
indlæse de filer, der blev installeret fra
fabrikken. Læs venligst
“Systemgenoprettelse” i den trykte
dokumentation for at få detaljer om
genoprettelsesproceduren.
Du kan udskifte den (primære) harddisk, som er
fastgjort til drevbåsen.
Harddisken er enten et serielt ATA-drev (Advanced
Technology Attachment), der bruger et smalt
datakabel, eller et parallelt ATA-drev, der bruger et
bredt datakabel.
Sådan fjernes en harddisk
1 Fuldfør procedurerne for at forberede pc’en og for
at fjerne sidepanelet som beskrevet i “Åbning og
lukning af pc’en” på side 1.
2 Afmonter frontpanelet. Se “Afmontering af
frontpanelet” på side 3.
3 Tag notater om hvert enkelt kabel, som er fastgjort
til harddisken og bag på båsen til HP Personal
Media Drive, før du fjerner kablerne.
6 Indsæt skruen for at fastgøre
hukommelseskortlæseren til kabinettet.
7 Monter frontpanelet igen. Se “Montering af
frontpanelet igen” på side 3.
8 Anvend fremgangsmåden til at montere sidepanelet
igen og lukke pc’en. Se “Åbning og lukning af
pc’en” på side 1.
6
Opgraderings- og servicevejledning
4 Fjern de to skruer fra bagsiden af drevbåsen og
fjern kablet (A).
Frakobling af drevkablerne til den parallelle
ATA-harddisk
6 Fjern de to skruer på forsiden af drevbåsen.
7 Træk og hold forsigtigt drevbåsens udløsningstap
tilbage, mens du trækker drevbåsen ud fra pc’ens
forside.
5 Frakobl netledningen og datakablet fra bagsiden af
harddisken (B). Med et serielt ATA-drev skal du
trykke på klinken (1) (kun udvalgte modeller) midt
på hvert stik, og trække stikket (2) ud af drevstikket.
Du kan frigøre stikket til et parallel ATA-drev ved
forsigtigt at rokke det frem og tilbage.
Frakobling af kabler til den serielle
ATA-harddisk
Opgraderings- og servicevejledning 7
8 Læg forsigtigt drevbåsen fladt med harddisken
ovenpå.
9 Fjern de fire skruer, der fastgør harddisken til
drevbåsen. Løft harddisken op fra drevbåsbukken.
5 Tilslut data- og strømforsyningskablerne bag på
harddisken.
ADVARSEL: Til det parallelle ATA-drev
sluttes IDE-kabelenden (C) med mærket
Master til den primære harddisk. Hvis IDEkablet ikke tilsluttes korrekt, vil pc’en
ikke kunne lokalisere harddiskene, og
data kan gå tabt.
Udskiftning af en harddisk
Harddisken i pc’en fastgøres til båsen til HP Personal
Media Drive.
1 Følg trinene i “Fjernelse af en harddisk” på side 6.
2 Hold harddisken ud for hullerne på båsbukken til
HP Personal Media Drive. Isæt og stram de fire
skruer.
3 Skub drevbåsen ind i pc’en, indtil den klikker på
plads.
4 Fastgør skruerne til forsiden af drevbåsen.
8
Opgraderings- og servicevejledning
6 Indsæt og stram de to skruer (D) på kablet fra
HP Personal Media Drive til drevbåsen.
7 Monter frontpanelet igen. Se “Montering af
frontpanelet” på side 3.
8 Anvend fremgangsmåden til at montere sidepanelet
igen og lukke pc’en. Se “Åbning og lukning af
pc’en” på side 1.
Tilføjelse af en ekstra harddisk
Du kan tilføje en ekstra eller sekundær seriel
ATA-harddisk i bunden af pc’en (kun udvalgte
modeller). Kontrollér bunden af pc’en for fire
monteringshuller til at fastgøre den sekundære
harddisk. Fortsæt med denne procedure, hvis pc’en
har hullerne. Hvis pc’en ikke har hullerne, kan du ikke
tilføje en ekstra harddisk.
Harddisktyper
Harddisken er enten et:
•
Serielt ATA (Advanced Technology Attachment)
drev, der bruger et smalt datakabel. I en typisk
installation tilsluttes en sekundær seriel
ATA-harddisk til et serielt ATA-stik på pcprocessorkortet.
Eller:
•
Parallelt ATA (Advanced Technology Attachment)
drev, der bruger et bredt datakabel.
VIGTIGT: Hvis du vil installere en parallel
ATA-harddisk, skal du kontrollere pc-processorkortet
for et åbent parallel ATA-stik før installationen (kun
udvalgte modeller). Du har brug for et separat
parallel ATA-tilslutningskabel (købes separat). Hvis
dit pc-processorkort ikke har et åbent parallel
ATA-stik, kan du ikke tilføje en parallel
ATA-harddisk, men du kan tilføje et serielt
ATA-drev.
Du skal bruge en stjerneskruetrækker og en spidstang.
2 Fjern de fire plasticpropper fra bunden af pc’en.
Brug spidstangen til at trykke spidsen af skruen på
indersiden af pc-kabinettet og derefter trække
hovedet af plasticproppen ud fra ydersiden af pckabinettet.
3 Fjern de fire skruer fra siderne af harddisken. Brug
en stjerneskruetrækker.
1 Fuldfør procedurerne for at forberede pc’en og for
at fjerne sidepanelet som beskrevet i “Åbning og
lukning af pc’en” på side 1.
BEMÆRK: Hvis harddisken ikke inkluderer skruerne,
er du nødt til at købe fire ekstra skruer. Hvis
harddiskskruerne er momentskruer, skal du måske
bruge en momentskruetrækker.
ADVARSEL: Til parallel ATA-harddiske skal
jumperen sættes til CS-positionen (Cable
Select), før drevet fastgøres til pc’en.
Opgraderings- og servicevejledning 9
4 Hold harddisken ud for hullerne i bunden af pc’en.
Kabelstikkene skal vende mod bagsiden af pc’en.
Isæt og stram de fire skruer.
5 Tilslut data- og strømforsyningskablerne bag på
harddisken.
Seriel ATA-harddisk
Parallel ATA-harddisk
ADVARSEL: Brug ikke data- og
netkabelstik med højre vinkel til serielle
ATA-harddiske. Stik med højre vinkel vil
bøje mod rammebunden og kan gå i
stykker. Serielle ATA data- og
strømkabler skal have lige stik.
ADVARSEL: Tilslut IDE-kabelenden mærket
Sekundær til den sekundære harddisk for
parallele ATA-harddiske.
10
Opgraderings- og servicevejledning
Du skal købe et separat tilslutningskabel
til parallel ATA-harddisken.
6 Tilslut datakabelstikenden til et åbent seriel ATA
(eller parallel ATA) stik på pc-processorkortet.
Serielt ATA-processorkortstik
ADVARSEL: Brug ikke det stik, som var
forbundet med det originale seriel ATAdrev, der var installeret på systemet.
7 Anvend fremgangsmåden til at montere sidepanelet
igen og lukke pc’en. Se “Åbning og lukning af
pc’en” på side 1.
Tilføjelse af hukommelse
Processorkortet indeholder stik til DDR DIMM-moduler
(Double Data Rate Dual In-line Memory Modules).
Det nøjagtige antal stik afhænger af, hvilken model
du har.
ADVARSEL: Brug af et forkert
hukommelsesmodul kan beskadige
systemet.
Fjernelse af et hukommelsesmodul
1 Fuldfør procedurerne for at forberede pc’en og
fjerne sidepanelet som beskrevet i “Åbning og
lukning af pc’en” på side 1.
2 Afmonter frontpanelet. Se “Afmontering af
frontpanelet” på side 3.
3 Fjern harddisken. Se “Fjernelse af en harddisk” på
side 6.
4 Læg pc’en forsigtigt ned på siden.
5 Find hukommelsesstikkene på processorkortet.
6 Skub om nødvendigt kablerne til side, så de ikke
7 Skub de to holdere på stikenderne nedad, indtil
FORSIGTIG! Du må ikke røre kontakterne,
når du håndterer et hukommelsesmodul,
da dette kan beskadige modulet.
ligger i vejen.
ADVARSEL: Hukommelsesmodulet må
ikke trækkes ud af stikket. Fjern modulet
ved hjælp af holderne.
hukommelsesmodulet skydes ud af stikket.
Hvis du vil vide, hvilken type og hastighed
hukommelsesmodel din pc bruger, og du har brug for
specifikke oplysninger om og specifikationer på
hukommelsesmodulet, kan du gå til den website, der
er angivet i Garanti- og supportvejledningen og klikke
på linket Support.
8 Hold kun på hukommelsesmodulets kanter, når du
tager det ud af stikket. Opbevar det i dets
antistatiske emballage.
Opgraderings- og servicevejledning 11
Installation af et
hukommelsesmodul
Opgrader pc’ens hukommelse med hukommelse af
samme type og hastighed som den hukommelse, der
oprindeligt var installeret i pc’en.
FORSIGTIG! Du må ikke røre
kontakterne, når du håndterer et
hukommelsesmodul, da dette kan
beskadige modulet.
1 Åbn begge ender af hukommelsesstikket. Se
“Fjernelse af et hukommelsesmodul” side 11.
•
Når du udskifter et hukommelsesmodul, skal du
anbringe det nye hukommelsesmodul i samme
stik som det hukommelsesmodul, du har fjernet.
Eller:
•
Når du tilføjer et hukommelsesmodul, skal du
installere det nye modul i stikket nærmest det
eksisterende modul og installere yderligere
moduler i de næste ledige stik.
2 Hold kun på det nye hukommelsesmodul i kanterne,
når du tager det ud af den antistatiske emballage.
Undgå at røre ved hukommelseschipsene eller
guldkontakterne på modulet.
3 Hukommelsesmodulet kan kun installeres på én
måde. Placer hakket på hukommelsesstikket i rillen i
modulet. Tryk forsigtigt, men bestemt modulet ned i
stikket, indtil holderne i begge ender låses.
4 Genmonter eventuelle kabler, der blev fjernet.
5 Anvend fremgangsmåden til at udskifte en harddisk
og lukke pc’en. Se “Udskiftning af en harddisk” på
side 8.
6 Anvend fremgangsmåden til at montere sidepanelet
igen og lukke pc’en. Se “Åbning og lukning af
pc’en” på side 1.
Fjernelse eller installation af
et udvidelseskort
Et udvidelseskort er et kort, som f.eks. et PCI- eller et
AGP-kort, der passer i pc’ens udvidelsesstik. Pc’en har
flere udvidelsesstik, der kan bruges til at opgradere
eller tilføje komponenter. Pc’ens
komponentkonfigurationer varierer fra model til
model.
ADVARSEL: Systemet må ikke overbelastes
ved at installere udvidelseskort, der
bruger unødig meget strøm. Systemet er
Du skal bruge en stjerneskruetrækker til at fjerne,
udskifte eller tilføje et udvidelseskort.
konstrueret til 2 amp (gennemsnit) ved +5
V for hvert kort i pc’en. Det samlede +5 V
strømtræk sker i et helt system, hvor alle
ekstrakort er installerede, og må ikke
overstige det samlede antal stik ganget
med 2 amp.
12
Opgraderings- og servicevejledning
Fjernelse af et udvidelseskort
1 Fuldfør procedurerne for at forberede pc’en og
fjerne sidepanelet som beskrevet i “Åbning og
lukning af pc’en” på side 1.
2 Læg pc’en forsigtigt ned på siden.
3 Find udvidelsesstikkene på processorkortet i pc’en.
4 Hvis du udskifter et kort, skal du notere placeringen
af alle udvendige og indvendige kabler, der er
forbundet med kortet, inden du fjerner dem.
Installation af et udvidelseskort
1 Anbring kanten af udvidelseskortet ud for stikket på
kabinettet, og tryk forsigtigt men med fast hånd
kortet lige ned i udvidelsesstikket. Hele stikket skal
sidde godt fast i kortstikket.
5 Løsn skruen på det kort, du vil udskifte. Tag fat
øverst på kortet, og træk forsigtigt kortet lige ud af
udvidelsesstikket.
2 Fastgør skruen for at fastgøre kortet.
3 Tilslut alle eventuelle udvendige og indvendige
kabler, der er forbundet med kortet.
4 Anvend fremgangsmåden til at montere sidepanelet
igen og lukke pc’en. Se “Åbning og lukning af
pc’en” på side 1.
BEMÆRK:
Hvis det nye kort eller den nye enhed ikke
fungerer, skal du læse kortproducentens
installationsvejledning og kontrollere alle tilslutninger,
herunder tilslutningerne til kortet, strømforsyningen,
tastaturet og skærmen.
Opgraderings- og servicevejledning 13
Udskiftning af batteriet
Et lithiumbatteri på bundkortet giver
reservestrømforsyning til pc’ens tidsangivelsesfunktion.
Når batteriet begynder at svækkes, kan dato og
tidsangivelse være ukorrekt. Hvis batteriet svigter, skal
det udskiftes med et CR2032-lithiumbatteri (3 volt,
220mAH) eller tilsvarende.
ADVARSEL: Hvis et batteri ikke placeres
korrekt, kan det eksplodere. Batteriet må
kun udskiftes med et batteri af samme
eller tilsvarende type. Bortskaffelse af
batterier skal ske i henhold til
producentens anvisninger.
1 Fuldfør procedurerne for at forberede pc’en og for
at fjerne sidepanelet som beskrevet i “Åbning og
lukning af pc’en” på side 1.
2 Læg pc’en forsigtigt ned på siden.
3 Fjern om nødvendigt kabler, der sidder i vejen, for
at få adgang til batteriet.
4 Fjern om nødvendigt hukommelsesmoduler, der
sidder i vejen, for at få adgang til batteriet. Se
“Tilføjelse af hukommelse” på side 11.
5 Tryk holderen væk fra batteriet, og tag batteriet ud
af stikket for at frigøre batteriet.
6 Monter det nye CR2032-batteri i batteristikket med
den positive (+) side mod holderen.
7 Sæt hukommelsesmoduler eller kabler, du har
fjernet, på plads igen.
8 Set kabinettet op.
9 Anvend fremgangsmåden til at montere sidepanelet
igen og lukke pc’en. Se “Åbning og lukning af
pc’en” på side 1.
14
Opgraderings- og servicevejledning
Opgraderings- og servicevejledning 15
Printed in
Loading...
