Opgraderings- og servicevejledning
De eneste garantier for Hewlett-Packard-produkter og serviceydelser er anført i de udtrykkelige
erklæringer, der følger med sådanne produkter og serviceydelser. Intet heri skal tolkes som
værende en yderligere garanti. Hewlett-Packard er ikke ansvarlige for tekniske eller redaktionelle
fejl eller udeladelser indeholdt heri.
HP påtager sig intet ansvar for brugen eller stabiliteten af dets software på udstyr, som ikke er
leveret af Hewlett-Packard.
Dette dokument indeholder oplysninger, der er beskyttet af copyright. Dette dokument må hverken
helt eller delvist fotokopieres, reproduceres eller oversættes til et andet sprog uden forudgående
skriftlig tilladelse fra Hewlett-Packard.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
USA
Copyright © 2000–2006 Hewlett-Packard Development Company, L.P.
Kan være licenseret i USA af et eller begge amerikanske patentnumre 4.930.158 og 4.930.160
indtil 28. august 2008.
Microsoft og Windows er amerikanske registrerede varemærker tilhørende Microsoft Corporation.
Windows-logoet og Windows Vista er varemærker eller registrerede varemærker tilhørende
Microsoft Corporation i USA og/eller andre lande/områder.
HP støtter lovlig brug af teknologi og accepterer eller opfordrer ikke til at bruge vores produkter til
andre formål end dem, der tillades af copyright-loven.
Oplysningerne i dette dokument kan ændres uden varsel.
Indholdsfortegnelse
Sikkerhedsoplysninger ............................................................................1
Åbning og lukning af pc’en......................................................................1
Forberedelse af pc’en ........................................................................................2
Før pc’en åbnes ................................................................................................2
Efter lukning af pc’en .........................................................................................3
Afmontering af sidepanelet.................................................................................3
Montering af sidepanelet....................................................................................4
Afmontering af frontpanelet ................................................................................5
Montering af frontpanelet ...................................................................................6
Komponenternes placering i computeren .................................................7
Fjernelse og udskiftning af drev...............................................................8
Fjernelse af et optisk drev ...................................................................................9
Tilføjelse eller udskiftning af et optisk drev ..........................................................10
Fjernelse af HP Pocket Media eller diskette- eller harddrevet..................................12
Tilføjelse eller udskiftning af HP Pocket Media, diskette- eller harddrev ...................14
Fjernelse af hukommelseskortlæseren .................................................................16
Tilføjelse eller udskiftning af hukommelseskortlæseren...........................................17
Fjernelse af harddrevet.....................................................................................18
Tilføjelse eller udskiftning af et harddrev .............................................................20
Tilføjelse af hukommelse .......................................................................23
Afmontering af et hukommelsesmodul.................................................................24
Installation af et hukommelsesmodul...................................................................25
Fjernelse eller installation af et udvidelseskort .......................................26
Fjernelse af et udvidelseskort.............................................................................26
Installation af et udvidelseskort ..........................................................................28
Udskiftning af batteriet..........................................................................29
Indholdsfortegnelse iii
iv Indholdsfortegnelse
Opgraderings- og servicevejledning
Sikkerhedsoplysninger
Dette produkt er ikke blevet vurderet for tilslutning til et “IT”-strømsystem (et
vekselstrømforsyningsnet uden direkte jordforbindelse i henhold til IEC 60950).
ADVARSEL: Læs venligst “Sikkerhedsoplysninger” i Garanti- og
supportvejledningen, før du installerer og tilslutter systemet til det
elektriske strømsystem.
Opgraderings- og servicevejledningen giver instruktioner i, hvordan du fjerner og udskifter
hardwarekomponenter i pc’en.
Åbning og lukning af pc’en
Opgraderings- og servicevejledning 1
Forberedelse af pc’en
Før du kan opgradere komponenter i pc’en, skal du klargøre den, så det er sikkert at
håndtere den og komponenterne.
Læs følgende punkter, før du forsøger at opgradere eller udføre service på pc’en:
1 Disse procedurer forudsætter, at du er bekendt med den generelle pc-terminologi samt
de sikkerhedsforanstaltninger og lovmæssige overensstemmelser, der er påkrævet i
forbindelse med anvendelse og ændring af elektronisk udstyr.
2 Noter systemmodel og serienumre, alt installeret udstyr og andre systemoplysninger,
og gem dette. Det er lettere at læse disse oplysninger end at åbne pc’en og
undersøge den.
3 Det anbefales, at du anvender et antistatisk håndledsbånd og en ledende skumpude,
når du arbejder på systemet.
ADVARSEL: Frakobl altid modemkablet fra telefonsystemet, og frakobl derefter
pc’en fra strømkilden, før du fjerner front- og sidepanelerne på pc’en. Hvis du
ikke gør dette, inden du åbner pc’en eller lignende procedurer, kan det
medføre personskade eller beskadigelse af udstyret.
Før pc’en åbnes
For at undgå personskade og beskadigelse af udstyret skal følgende procedure altid følges
i den angivne rækkefølge, før pc’en åbnes:
1 Tag eventuel diskette eller optisk disk (cd eller dvd) ud af pc’en.
®
2 Klik på Windows-knappen Start
, og klik derefter på Luk computeren.
3 Frakobl modem/telefonkablet, hvis et sådan findes.
FORSIGTIG! Frakobl netledningen fra stikkontakten, og lad de indvendige
komponenter køle af, før du rører dem, for at mindske risikoen for
personskade på grund af elektrisk stød eller varme overflader.
4 Frakobl netledningen fra stikkontakten og derefter fra pc’en.
5 Fjern alle andre tilsluttede kabler (såsom tastatur, mus og skærm).
6 Frakobl alle eksterne enheder.
FORSIGTIG! Statisk elektricitet kan beskadige de elektroniske komponenter i
pc’en eller ekstraudstyret. Sørg for, at du ikke afgiver statisk elektricitet. Det
gør du ved at røre ved en metalgenstand med jordforbindelse.
2 Opgraderings- og servicevejledning
Efter lukning af pc’en
For at undgå personskade og beskadigelse af udstyret skal denne procedure altid følges i
den angivne rækkefølge efter lukning af pc’en:
1 Tilslut netledningen igen.
ADVARSEL: Sæt ikke telekommunikations- eller telefonstik i netværkskortet
(NIC), (som kan være mærket som et Ethernet-stik), for at mindske risikoen for
elektrisk stød, brand eller beskadigelse af udstyret.
2 Tilslut modem/telefonledningen og alle andre ledninger igen (såsom tastatur, mus
og skærm).
3 Tilslut eksterne enheder igen.
4 Tænd for pc’en og alle ydre enheder, såsom skærmen.
5 Hvis du har installeret et udvidelseskort, skal eventuelle softwaredrivere leveret af
kortleverandøren installeres.
Afmontering af sidepanelet
1 Se "Før pc’en åbnes" på side 2.
2 Løsn fingerskruen (A), som fastgør sidepanelet til pc’ens kabinet. Du er måske nødt til
at bruge en skruetrækker den første gang, du løsner skruen.
A
3 Brug håndtaget til at trække og skubbe panelet tilbage cirka 2,5 cm (1 tomme), og løft
det derefter af kabinettet.
ADVARSEL: Vær opmærksom på skarpe kanter inde i kabinettet.
Opgraderings- og servicevejledning 3
Montering af sidepanelet
1 Hold tapperne i bunden af sidepanelet ud for rillen i bunden af kabinettet. Placer
sidepanelet i den korrekte position på kabinettet, og skub det mod forsiden
af kabinettet.
A
BEMÆRK: Der er en 3 mm åbning imellem toppen af sidepanelet og toppen af
kabinettet, når sidepanelet er sat rigtigt på plads.
2 Sørg for, at hullet til fingerskruen er ud for hullet i kabinettet, og sæt derefter
fingerskruen på plads igen (A).
3 Se "Efter lukning af pc’en" på side 3.
4 Opgraderings- og servicevejledning
Afmontering af frontpanelet
Denne procedure er kun nødvendig, når du udtager eller udskifter et optisk drev, en
hukommelseskortlæser, et HP Pocket Media Drive, diskettedrev eller harddrevet.
1 Træk de tre tapper (B) væk fra yderkanten af kabinettet.
B
2 Drej frontpanelet væk fra kabinettet mod venstre for at fjerne det.
Opgraderings- og servicevejledning 5
Montering af frontpanelet
1 Hold de tre kroge i den venstre side af frontpanelet ud for hullerne i den venstre side
af kabinettet og indfør dem.
2 Drej frontpanelet rundt og tryk de tre kroge på den højre side af frontpanelet ind i de
tre huller på den højre side af kabinettet, indtil panelet klikker på plads.
6 Opgraderings- og servicevejledning
Komponenternes placering i computeren
A
B
C
D
E
F
A Hukommelseskortlæser (visse modeller)
B Den øverste optiske drevbås (5,25") kan være et cd-rom-, cd-rw-, dvd-rom-,
dvd+rw/+r- eller et kombinationsdrev
C Den nederste optiske drevbås (5,25") kan være tom (uddrivningsplade) eller en bås til
et cd-rom-, cd-rw-, dvd-rom-, dvd+rw/+r- eller kombinationsdrev eller et HP Personal
Media Drive (visse modeller).
D HP Pocket Media Drive bås, et harddrev eller et diskettedrev (visse modeller)
E Frontstikpanel (ingen instruktioner til udskiftning)
F Harddrev og plads til et andet harddrev (findes indeni kabinettet) (visse modeller)
BEMÆRK: Stikkene og komponenterne i din kabinetmodel kan være anderledes
end illustrationen.
Opgraderings- og servicevejledning 7
Fjernelse og udskiftning af drev
Pc’en har flere drev, som du kan udskifte eller opgradere. Se det foregående emne,
"Komponenternes placering i computeren" på side 7 for at få oplysninger om drevtype
og -placering.
Harddrevet er enten et serielt ATA-drev (Advanced Technology Attachment), der bruger et
smalt datakabel, eller et parallelt ATA-drev, som bruger et bredt datakabel.
Visse modeller har to harddreve.
FORSIGTIG! Sikkerhedskopiér vigtige filer på harddisken til en ekstern
lagerenhed, såsom en cd, før du fjerner harddrevet. Hvis du ikke gør dette,
mister du data. Når harddrevet er udskiftet, skal du køre Systemgenoprettelse
ved brug af genoprettelsesdiskene for at indlæse de fabriksinstallerede filer.
Se den brugerdokumentation, som fulgte med pc’en, for at få flere oplysninger
om genoprettelsesproceduren.
Du kan føje et optisk drev til en tom nedre optisk drevbås.
VIGTIGT: Inden et nyt optisk drev tilføjes, skal du sikre dig, at det er kompatibelt med
Microsoft
®
Windows Vista™ operativsystemet. Du skal også sikre dig, at du har den
rigtige software og de korrekte drivere, så det optiske drev kan fungere sammen
med operativsystemet.
8 Opgraderings- og servicevejledning
Fjernelse af et optisk drev
1 Fuldfør procedurerne for at klargøre computeren til afmontering af side- og
frontpanelet. Se "Åbning og lukning af pc’en" på side 1.
2 Frigør drevet ved at trække låsen ud og væk fra kabinettet, og derefter trække
drevdelen helt ud af forsiden på kabinettet. (Låsedrevbeslagene holder drevene på
plads i deres respektive pladser i kabinettet).
3 Frakobl netledningen, data- og lydkablet, hvis det er nødvendigt, fra bagsiden af det
optiske drev, som du ønsker at fjerne. De fleste drevkabler kan frigøres ved forsigtigt
at rokke stikket frem og tilbage. Kabler til et serielt ATA-harddrev fjernes ved at trykke
på låsen (kun visse modeller) midt på hvert stik, og trække stikket ud af drevstikket.
4 Træk drevet ud gennem kabinettets forside.
Opgraderings- og servicevejledning 9
Tilføjelse eller udskiftning af et optisk drev
1 Fjern om nødvendigt det eksisterende drev. Se "Fjernelse af et optisk drev" på side 9.
2 Hvis du føjer et drev til en tom nedre optisk drevbås, skal du fjerne uddrivningspladen
fra båsen. Dette gøres ved at indføre en flad skruetrækker i sprækken på
uddrivningspladen (A) og dreje skruetrækkeren for at brække uddrivningspladen ud
af kabinettet. Kassér uddrivningspladen.
3 Fjern uddrivningspladen på forsiden. Dette gøres ved at indføre en flad skruetrækker i
sprækken på uddrivningspladen (B) og dreje skruetrækkeren for at brække
uddrivningspladen ud af forsiden. Kassér uddrivningspladen.
A
B
4 Sørg for, at jumperen på det nye optiske drev eller det nye parallelle ATA-harddrev er
i CS-positionen (Cable Select). Drevet kan se anderledes ud end på illustrationen. Det
serielle ATA-harddrev bruger ikke Cable Select.
CS SL MA
Jumper til Cable Select
10 Opgraderings- og servicevejledning

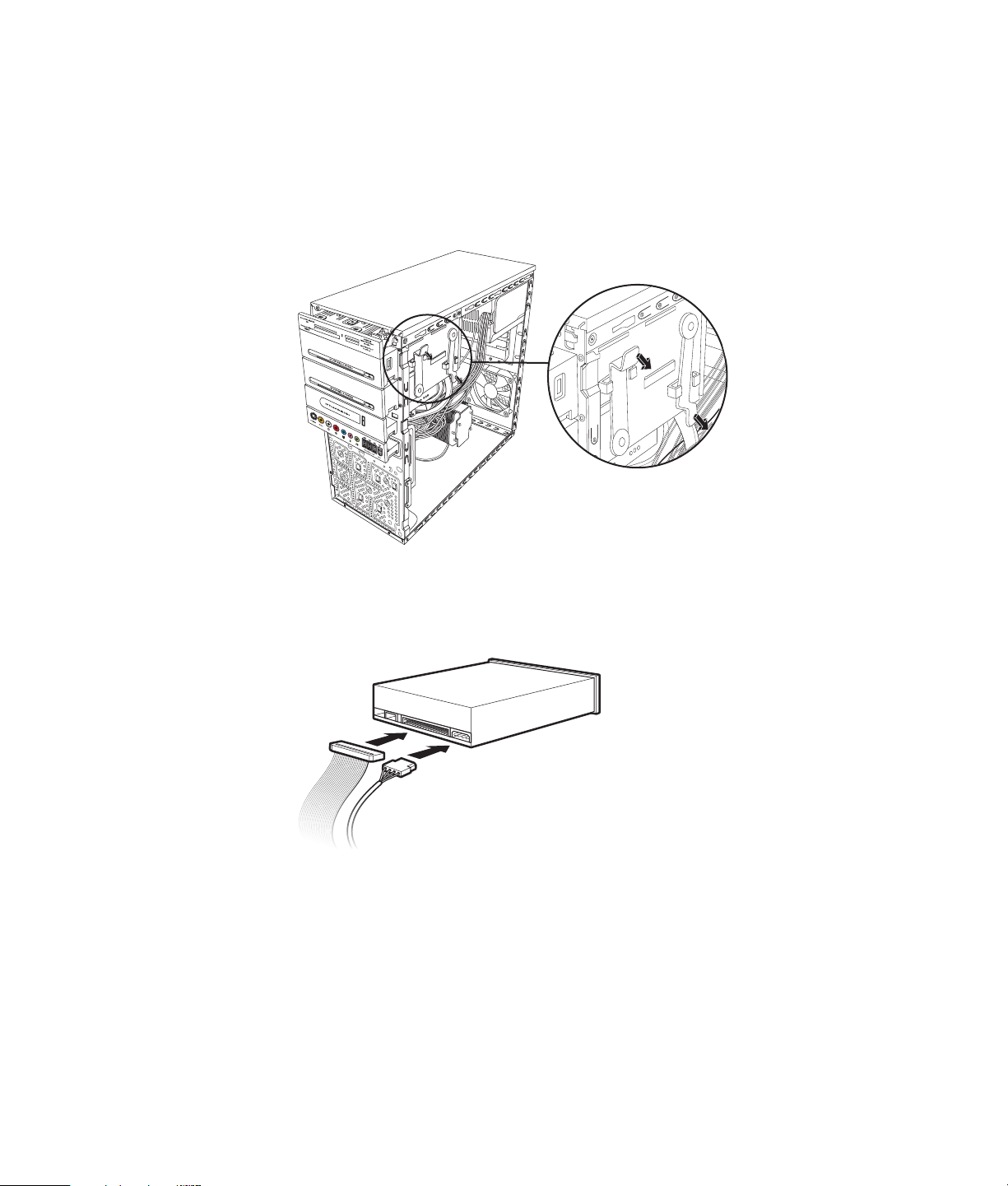

5 Frigør drevbåsen ved at trække låsen ud og væk fra kabinettet, og derefter skubbe
drevdelen helt ind på forsiden af kabinettet. (Låsedrevbeslagene holder drevene på
plads i deres respektive pladser i kabinettet).
6 Tilslut netledningen og datakablet fra bagsiden af det optiske drev, som du ønsker at
tilføje. Tilslut lydkablet igen, hvis du har et.
ADVARSEL: Hvis du har et andet parallelt ATA-drev, skal du sørge for at tilslutte
det datakabel, som er mærket Master, til det primære harddrev, og
datakablet, som er mærket Slave, til det sekundære harddrev. Hvis datakablet
ikke er tilsluttet korrekt, kan pc’en ikke finde harddrevene, og data kan gå
tabt.
7 Sørg for, at drevet er skubbet helt ind gennem kabinettets forside, indtil det låser
på plads.
8 Sørg for, at drevlåsestiften er fuldstændigt indført i hullet mærket (2).
9 Fuldfør procedurerne for at montere frontpanelet og sidepanelet igen og lukke pc’en.
Se "Åbning og lukning af pc’en" på side 1.
Opgraderings- og servicevejledning 11
Fjernelse af HP Pocket Media eller diskette- eller harddrevet
1 Fuldfør procedurerne for at klargøre computeren til afmontering af side- og
frontpanelet. Se "Åbning og lukning af pc’en" på side 1.
2 Frigør HP Pocket Media, diskette eller harddrevet ved at fjerne de to skruer på siden
af drevet, og skub derefter drevdelen helt ud af forsiden på kabinettet.
12 Opgraderings- og servicevejledning
3 Frakobl netledningen og datakablerne fra bagsiden af drevet ved at trykke på de to
låse og trække i kablet.
MASTER
SLAVE
To CPU
4 Træk drevet ud gennem kabinettets forside.
Opgraderings- og servicevejledning 13
Tilføjelse eller udskiftning af HP Pocket Media, diskette- eller harddrev
1 Fuldfør procedurerne for at fjerne HP Pocket Media, diskette- eller harddrevet, hvis det
er nødvendigt. Se "Fjernelse af HP Pocket Media eller diskette- eller harddrevet" på
side 12.
2 Skub HP Pocket Media, diskette- eller harddrevet ind på forsiden af kabinettet, indtil
det låser på plads.
3 Hold de to skruehuller på kabinettet ud for de to skruehuller på siden af drevet, og
fastgør derefter de to skruer. Med HP Pocket Media og diskettedrevet skal du sørge for
at indføre skruen i hullerne mærket (2). Med et harddrev skal du sørge for at indsætte
skruen i hullerne mærket HDD.
14 Opgraderings- og servicevejledning
4 Tilslut netledningen og datakablerne bag på HP Pocket Media, diskette- eller
harddrevet.
A
B
C
MASTER
SLAVE
To CPU
A — Tilslut til det primære harddrev.
B — Tilslut til et sekundært harddrev (kun visse modeller).
C — Tilslut til pc-processorkortet.
5 Fuldfør procedurerne for at montere frontpanelet og sidepanelet igen og lukke pc’en.
Se "Åbning og lukning af pc’en" på side 1.
Opgraderings- og servicevejledning 15
Fjernelse af hukommelseskortlæseren
1 Fuldfør procedurerne for at klargøre computeren til afmontering af side- og
frontpanelet. Se "Åbning og lukning af pc’en" på side 1.
2 Frigør drevet ved at fjerne skruen i toppen af hukommelseskortlæseren, skubbe
læseren til venstre for at løsne den, og derefter trække hukommelseskortlæserdelen
helt ud af forsiden på kabinettet.
3 Frakobl kablerne fra bagsiden af hukommelseskortlæseren.
4 Træk hukommelseskortlæseren ud af forsiden på kabinettet.
16 Opgraderings- og servicevejledning
Tilføjelse eller udskiftning af hukommelseskortlæseren
1 Fuldfør procedurerne for at fjerne hukommelseskortlæseren, hvis det er nødvendigt. Se
"Fjernelse af hukommelseskortlæseren" på side 16.
2 Træk hukommelseskortlæserdelen helt ud af forsiden på kabinettet.
3 Tilslut kablet på bagsiden af hukommelseskortlæseren.
4 Skub hukommelseskortlæseren ind i kabinettet, indtil skruehullet på kabinettet er ud for
skruehullet i toppen af hukommelseskortlæseren, og indfør derefter den korte skrue for
at fastgøre hukommelseskortlæseren til kabinettet.
5 Fuldfør procedurerne for at montere frontpanelet og sidepanelet igen og lukke pc’en.
Se "Åbning og lukning af pc’en" på side 1.
Opgraderings- og servicevejledning 17
Fjernelse af harddrevet
1 Fuldfør procedurerne for at klargøre computeren til afmontering af side- og
frontpanelet. Se "Åbning og lukning af pc’en" på side 1.
2 Læg forsigtigt computeren på dens side.
3 Fjern de to skruer, der fastgør harddrevrammen til kabinettet.
4 Tryk ned på låsen på siden af harddrevrammen, og skub derefter harddrevrammen
væk fra bunden af kabinettet som vist nedenfor.
18 Opgraderings- og servicevejledning
5 Løft harddrevrammen ud af kabinettet, og fjern derefter harddrevkablerne (1, 2). De
fleste drevkabler kan frigøres ved forsigtigt at rokke stikket frem og tilbage. Kabler til
et serielt ATA-harddrev fjernes ved at trykke på låsen (5) (kun visse modeller) midt på
hvert stik (6), og trække stikket ud af drevstikket.
6
5
2
1
Frakobling af kabler til det serielle ATA-harddrev
MASTER
SLAVE
To CPU
Frakobling af kablerne til det parallelle ATA-harddrev
Opgraderings- og servicevejledning 19
6 Fjern de fire skruer, som fastgør harddrevet til harddrevrammen, og skub derefter
harddrevet ud af harddrevrammen.
Tilføjelse eller udskiftning af et harddrev
1 Fjern om nødvendigt det eksisterende drev. Se "Fjernelse af harddrevet" på side 18.
2 Skub det nye drev ind i harddrevrammen, idet du holder drevet ud for de fire
skruehuller på rammen. Installer de fire skruer, der fastgør harddrevet til
harddrevrammen. Sørg for, at harddrevkablerne vender mod toppen af drevrammen.
BEMÆRK: Hvis du vil udskifte et gammelt drev med et nyt, skal du fjerne de fire
styreskruer fra det gamle drev, og bruge skruerne til at installere det nye drev.
Hvis du installerer et andet harddrev, skal du bruge fire standard 6-32 skruer, som du
skal købe separat.
20 Opgraderings- og servicevejledning
3 Anbring harddrevrammen i kabinettet. De to skruehuller på harddrevrammen (A) skal
være ud for skruehullerne på kabinettet (B).
A
B
4 Hold de fire styr i bunden af harddrevrammen ud for hullerne på bagsiden af
kabinettet, og skub det derefter ned i bunden af kabinettet, indtil det låser på plads.
Opgraderings- og servicevejledning 21
5 Tilslut kablerne til harddrevet.
A
B
C
MASTER
SLAVE
To CPU
A — Tilslut til det primære harddrev.
B — Tilslut til et sekundært harddrev (kun visse modeller).
C — Tilslut til pc-processorkortet.
6 Fastgør de to skruer, der fastgør harddrevrammen til kabinettet.
7 Fuldfør procedurerne for at montere frontpanelet og sidepanelet igen og lukke pc’en.
Se "Åbning og lukning af pc’en" på side 1.
22 Opgraderings- og servicevejledning
Tilføjelse af hukommelse
Pc’en leveres med RAM (Random Access Memory) til midlertidig lagring af data og
instruktioner på pc’en. Pc’en leveres med et eller flere hukommelsesmoduler, men det er
muligt at udskifte de eksisterende hukommelsesmoduler med moduler med større kapacitet.
Processorkortet indeholder stik til DDR DIMM-moduler (Double Data Rate Dual In-line
Memory Modules). Det nøjagtige antal stik og typen af DDR-hukommelsesmodulet
afhænger af, hvilken pc-model du har.
DDR DIM
Hvis du vil vide, hvilken type og hastighed hukommelsesmodel din pc bruger, og du har
brug for specifikke oplysninger og specifikationer på hukommelsesmodulet, kan du gå til
den website, der er angivet i Garanti- og supportvejledningen, og klikke på
linket Support.
ADVARSEL: Brug af en forkert type hukommelsesmodul kan beskadige
systemet.
Opgraderings- og servicevejledning 23
Afmontering af et hukommelsesmodul
1 Fuldfør procedurerne til at klargøre pc’en og fjerne sidepanelet. Se "Åbning og
lukning af pc’en" på side 1.
2 Læg forsigtigt pc’en ned på siden.
3 Find hukommelsesstikkene på processorkortet.
FORSIGTIG! Du må ikke røre kontakterne, når du håndterer et
hukommelsesmodul. Dette kan beskadige modulet.
4 Flyt om nødvendigt kablerne til side, så de ikke ligger i vejen.
5 Tryk ned på de to låseclips på stikenderne af hukommelsesstikket, indtil
hukommelsesmodulet skydes ud af stikket.
ADVARSEL: Hukommelsesmodulet må ikke trækkes ud af stikket. Brug
låseclipsene til at fjerne modulet.
6 Tag hukommelsesmodulet ud af stikket.
24 Opgraderings- og servicevejledning
Installation af et hukommelsesmodul
Opgrader pc’ens hukommelse med hukommelse af samme type og hastighed som den
hukommelse, der oprindeligt var installeret i pc’en.
FORSIGTIG! Du må ikke røre kontakterne, når du håndterer et
hukommelsesmodul. Dette kan beskadige modulet.
1 Åbn begge låse på hukommelsesmodulstikket:
Anbring det nye hukommelsesmodul i det samme stik som det hukommelsesmodul, du
har fjernet, hvis du udskifter et hukommelsesmodul.
Eller:
Hvis du tilføjer et hukommelsesmodul, skal du installere det nye modul i det stik, der
sidder nærmest det eksisterende modul. Yderligere moduler skal installeres i de
nærmeste ledige stik.
2 Rejs kabinettet op.
3 Fuldfør procedurerne for at sætte sidepanelet på plads igen, og lukke pc’en. Se
"Åbning og lukning af pc’en" på side 1.
BEMÆRK: Hvis du får sort skærm, når du har udskiftet eller tilføjet et hukommelsesmodul,
er hukommelsen installeret forkert, eller det er en forkert type hukommelse. Fjern
hukommelsesmodulet, og sæt det i igen.
Opgraderings- og servicevejledning 25
Fjernelse eller installation af et udvidelseskort
Et udvidelseskort er et printkort, såsom et PCI- eller AGP-kort, der passer i pc’ens
udvidelsesstik. Pc’en har flere udvidelsesstik, der kan bruges til at opgradere eller føje
komponenter til pc’en. Pc’ens komponentkonfigurationer varierer fra model til model.
ADVARSEL: Systemet må ikke overbelastes ved at installere udvidelseskort,
der bruger unødig meget strøm. Systemet er udviklet til at give to ampere
(gennemsnit) ved +5 V
strømtræk i et fuldt lastet system (et med alle udvidelseskort installeret) må
ikke overstige det samlede antal stik ganget med to ampere.
Du skal bruge en almindelig skruetrækker og en stjerneskruetrækker til at fjerne, udskifte
eller tilføje et udvidelseskort.
BEMÆRK: Det kan være nødvendigt med en opgradering af strømforsyningen til visse
opgraderinger af grafikkort. Rådfør dig med leverandøren af grafikkortet for at få
yderligere oplysninger om strømforsyningskrav.
Fjernelse af et udvidelseskort
1 Fuldfør procedurerne til at klargøre pc’en og fjerne sidepanelet. Se "Åbning og
lukning af pc’en" på side 1.
v til hvert kort i computeren. Det samlede +5 Vv
2 Læg forsigtigt pc’en ned på siden.
3 Fjern skruen fra dækpladen til udvidelsesstikkene på pc’ens bagside, og
fjern dækpladen.
4 Find udvidelsesstikkene på processorkortet i pc’en.
ADVARSEL: Pas på de skarpe kanter, der findes ved dækslet til
udvidelsesstikket.
26 Opgraderings- og servicevejledning
5 Fjern dækpladen. Hold kortet i hver ende, og vip det forsigtigt frem og tilbage, indtil
stikkene er fri. Fjern derefter kortet. Eller du kan indføre en flad skruetrækker i
sprækken på uddrivningspladen (A) og dreje skruetrækkeren for at brække
uddrivningspladen. Sørg for, at kortet ikke støder mod andre komponenter. Opbevar
det gamle kort i den antistatiske emballage, som det nye kort blev leveret i.
A
6 Hvis du ikke udskifter det gamle udvidelseskort med et nyt udvidelseskort, skal du
lukke åbningen ved at sætte metalpladen i det åbne stik.
Opgraderings- og servicevejledning 27
Installation af et udvidelseskort
1 Hold kanten af udvidelseskortet ud for stikket på kabinettet, og tryk forsigtigt men med
fast hånd kortet lige ned i udvidelsesstikket. Hele stikket skal sidde godt fast
i kortstikket.
2 Sæt dækpladen til udvidelsesstikkene på plads på pc’ens bagside, og monter
derefter skruen.
3 Rejs kabinettet op.
4 Fuldfør procedurerne for at sætte sidepanelet på plads igen, og lukke pc’en. Se
"Åbning og lukning af pc’en" på side 1.
BEMÆRK: Hvis det nye kort eller den nye enhed ikke fungerer, skal du læse
kortproducentens installationsinstruktioner og kontrollere alle tilslutninger igen, herunder
tilslutningerne til kortet, strømforsyningen, tastaturet og skærmen.
Udskiftning af batteriet
Et lithiumbatteri på processorkortet giver reservestrømforsyning til pc’ens
tidsangivelsesfunktion. Batteriet har en anslået levetid på syv år.
Når batteriet begynder at svækkes, kan dato og tidsangivelse være forkert. Hvis batteriet
svigter, skal det udskiftes med et CR2032-lithiumbatteri (3 volt, 220mAH) eller tilsvarende.
ADVARSEL: Der er fare for eksplosion, hvis batteriet udskiftes forkert. Batteriet
må kun udskiftes med et batteri af samme eller tilsvarende type. Bortskaffelse
af batterier skal ske i henhold til producentens instruktioner.
1 Fuldfør procedurerne til at klargøre pc’en og fjerne sidepanelet. Se "Åbning og
lukning af pc’en" på side 1.
2 Læg forsigtigt pc’en ned på siden.
3 Fjern om nødvendigt kabler, der sidder i vejen, for at få adgang til batteriet.
4 Fjern om nødvendigt hukommelsesmoduler, der sidder i vejen, for at få adgang til
batteriet. Se "Tilføjelse af hukommelse" på side 23.
5 Skub låsen væk fra batteriet, og tag batteriet ud af batteristikket, for at fjerne batteriet.
6 Monter det nye CR2032-batteri i batteristikket med den positive (+) side mod låsen.
7 Sæt de hukommelsesmoduler eller kabler på plads, som du har fjernet.
8 Rejs kabinettet op.
9 Fuldfør proceduren for at sætte sidepanelet på plads igen og lukke pc’en. Se "Åbning
og lukning af pc’en" på side 1.
Opgraderings- og servicevejledning 29
Part number: 5991-7911
Loading...
