Hp PAVILION A1600, PAVILION T3300, PAVILION T3100, PAVILION A1400, PAVILION T3000 User Manual [da]

...

Opgraderings- og servicevejledning

Oplysningerne i dette dokument kan ændres uden varsel.

Hewlett-Packard

Company yder ingen form for garanti med hensyn til dette materiale, herunder, men ikke begrænset til, underforståede garantier for salgbarhed og egnethed til bestemte formål.

HP kan ikke drages til ansvar for fejl heri eller for tilfældige eller følgeskader i forbindelse med levering, drift eller brug af dette materiale.

HP påtager sig intet ansvar for brugen eller stabiliteten af HP-software, der er installeret på udstyr, som ikke er leveret af HP.

Dette dokument indeholder oplysninger, der er beskyttet af ophavsret. Alle rettigheder forbeholdes. Dette dokument må hverken helt eller delvist kopieres, gengives eller oversættes til et andet sprog uden forudgående skriftlig samtykke fra HP.

Hewlett-Packard Company P.O. Box 4010 Cupertino, CA 95015–4010 USA

Dette produkt indeholder teknologi til beskyttelse af ophavsret. Denne teknologi er beskyttet af bestemte amerikanske patentrettigheder og anden immaterialret, der ejes af Macrovision Corporation og andre virksomheder. Brug af denne teknologi til beskyttelse af ophavsret kræver tilladelse fra Macrovision Corporation, og medmindre Macrovision Corporation har givet tilladelse til anden brug, må den kun benyttes til fremvisning i hjemmet og anden form for begrænset fremvisning. Reverse engineering eller demontering er ikke tilladt. Udstyrspatentkrav af USA patentnr. 4.631.603, 4.577.216, 4.819.098 og 4.907.093 giver kun licens til brug for begrænset fremvisning.

Microsoft og Windows er amerikanske registrerede varemærker tilhørende Microsoft Corporation.

HP understøtter lovlig brug af teknologi og accepterer eller opfordrer ikke til brug af vores produkter til andre formål end sådanne, der er tilladt af national lovgivning om ophavsret.

Indholdsfortegnelse

Sikkerhedsoplysninger .................................................................. 1

Åbning og lukning af pc’en ........................................................... 1

Forberedelse af pc’en ...............................................................................1

Før pc’en åbnes .......................................................................................1

Efter lukning af pc’en ................................................................................2

Afmontering af sidepanelet........................................................................2

Montering af sidepanelet...........................................................................2

Afmontering af frontpanelet .......................................................................2

Montering af frontpanelet ..........................................................................3

Komponenternes placering i pc’en..............................................................3

Fjernelse og udskiftning af drev..................................................... 3

Fjernelse af et drev ...................................................................................4

Udskiftning eller tilføjelse af et drev.............................................................5

Tilføjelse af hukommelse ............................................................... 7

Fjernelse af et hukommelsesmodul ..............................................................7

Installation af et hukommelsesmodul............................................................8

Fjernelse eller installation af et udvidelseskort............................... 8

Fjernelse af et udvidelseskort......................................................................9

Installation af et udvidelseskort ...................................................................9

Udskiftning af batteriet................................................................ 10

Opgraderings- og servicevejledning

iii

iv Opgraderings- og servicevejledning

Sikkerhedsoplysninger

Dette produkt er ikke vurderet for tilslutning til et ”IT”strømsystem (et vekselstrømssystem uden direkte jordforbindelse i henhold til IEC 60950).

ADVARSEL: Læs venligst ”Sikkerhedsoplysninger” i Garanti og supportvejledningen, før du installerer og tilslutter systemet til det elektriske strømsystem.

Åbning og lukning af pc’en

Forberedelse af pc’en

Før du kan opgradere komponenter i pc’en, skal du forberede den, så det er sikkert at håndtere den og komponenterne.

Læs følgende punkter, før du opgraderer eller udfører service på pc’en.

• Det anbefales, at du anvender et antistatisk

håndledsbånd og en ledende skumpude, når du arbejder på systemet.

ADVARSEL: Træk altid modemkablet ud af telefonstikket, og fjern derefter netledningen fra strømkilden, før pc’ens front- og sidepaneler afmonteres. Hvis du ikke gør dette, inden du åbner pc’en eller lignende, kan det medføre personskade eller beskadigelse af udstyret.

Før pc’en åbnes

1 Tag eventuelle disketter eller optiske diske (cd eller

dvd) ud af pc’en.

2 Klik på knappen Start, og klik derefter på Luk

computeren. Klik på Luk.

3 Fjern modem- og telefonkablet, hvis de er sat i.

FORSIGTIG: Træk ledningen ud af stikket, og lad de indvendige komponenter køle af, før du rører dem, for at mindske risikoen for personskade på grund af elektrisk stød eller varme overflader.

4 Tag netledningen ud af stikkontakten og derefter ud

af pc’en.

5 Fjern alle andre tilsluttede kabler (f.eks. til tastatur,

mus og skærm) og alle ydre enheder.

FORSIGTIG: Statisk elektricitet kan beskadige de elektroniske komponenter i pc’en eller ekstraudstyret. Sørg for, at du ikke afgiver statisk elektricitet. Det gør du ved at røre ved en metalgenstand med jordforbindelse.

• Disse procedurer forudsætter, at du er bekendt med

den almindelige pc-terminologi samt de sikkerhedsforanstaltninger og lovmæssige overensstemmelser, der er påkrævet i forbindelse med anvendelse og ændring af elektronisk udstyr.

• Noter systemmodel og serienumre, alt installeret

udstyr og andre systemoplysninger, og gem dette. Det er nemmere at læse disse oplysninger end at åbne pc’en og undersøge den.

Opgraderings- og servicevejledning 1

Efter lukning af pc’en

Montering af sidepanelet

For at undgå personskade og beskadigelse af udstyret skal fremgangsmåden altid følges i den angivne rækkefølge efter lukning af pc’en.

1 Tilslut netledningen igen.

ADVARSEL: Sæt ikke telekommunikations- eller telefonstik i netværkskortet (NIC), (som kan være angivet som et Ethernet-stik), for at mindske risikoen for elektrisk stød, brand eller beskadigelse af udstyret.

2 Tilslut modem-/telefonkablet og alle andre kabler

igen (f.eks. tastatur, mus og skærm) og ydre enheder.

3 Tænd pc’en og alle ydre enheder. 4 Hvis du har installeret et udvidelseskort, skal

eventuelle softwaredrivere leveret sammen med kortet installeres.

Afmontering af sidepanelet

1 Afmonter sidepanelet ved at løsne den skrue (D),

der holder panelet fast på pc’ens kabinet.

1 Placer sidepanelet i den korrekte position på

kabinettet, og skyd det på plads.

2 Sørg for, at hullet til fingerskruen er ud for hullet i

kabinettet, og skru fingerskruen i (D).

Afmontering af frontpanelet

Denne fremgangsmåde er nødvendig, når du udtager eller udskifter et optisk drev, en hukommelseskortlæser, et diskettedrev eller harddiskdrevet.

2 Skyd panelet ca. 2,5 cm tilbage, og løft det

derefter væk fra computeren.

ADVARSEL: Vær opmærksom på skarpe kanter inde i kabinettet.

2 Opgraderings- og servicevejledning

1 Tryk de tre tapper mod midten af kabinettet (1).

2 Drej frontpanelet væk fra kabinettet mod højre. 3 Løft frontpanelet en smule op og fjern det.

Montering af frontpanelet

1 Anbring det øverste af frontpanelet ud for det

øverste af kabinettets forside.

2 Tryk panelet på kabinettet foroven og på begge

sider forneden, indtil panelet klikker på plads.

Komponenternes placering i pc’en

F G

C Hukommelseskortlæser (udvalgte modeller) D Diskettedrev (udvalgte modeller) E Frontstikpanel (ingen instruktioner til udskiftning) F Harddisk G Andet harddiskdrev (udvalgte modeller)

Fjernelse og udskiftning af drev

Pc’en indeholder flere drev, som du kan udskifte eller opgradere. Se det foregående emne, ”Komponenternes placering i pc’en” angående drevtype og placering.

Harddiskdrevet er enten et serielt ATA-drev (Advanced Technology Attachment), der bruger et smalt datakabel, eller et parallelt ATA-drev, der bruger et bredt datakabel.

Visse modeller har to harddiskdreve.

FORSIGTIG: Sikkerhedskopier vigtige filer på harddisken til en ekstern lagerenhed, f.eks. en cd, før du fjerner harddisken. Hvis du ikke gør det, mister du data. Når harddisken er udskiftet, skal du køre systemgenoprettelses-cd’erne for at indlæse de filer, der blev installeret fra fabrikken. Se den brugerdokumentation, som fulgte med pc’en, for at få flere oplysninger om genoprettelsesproceduren.

Du kan føje et optisk drev til en tom nedre optisk drevbås.

A Den øverste optiske drevbås, kan være et cd-rom-, cd-rw-,

dvd-rom-, dvd+rw/+r- eller et kombinationsdrev

B Den nederste optiske drevbås, kan være tom (blank

plade) eller et cd-rom-, cd-rw-, dvd-rom-, dvd+rw/+r- eller et kombinationsdrev

VIGTIGT: Inden et nyt optisk drev tilføjes, skal du sikre

dig, at det er kompatibelt med Microsoft® Windows® XP-operativsystemet. Du skal også sikre dig, at du har den korrekte software og de korrekte drivere, så det optiske drev kan fungere sammen med operativsystemet.

Opgraderings- og servicevejledning 3

Fjernelse af et drev

1 Anvend fremgangsmåden til at klargøre pc’en og

afmontere sidepanelet og frontpanelet. Se ”Åbning og lukning af pc’en” på side 1.

2 Find det drev, som du vil fjerne.

4 Fjern netledningen og datakablet bag på det drev,

du vil fjerne, som vist i følgende illustrationer.

• Ved optiske drev skal netledningen (P) og

datakablet (D) frakobles bag på det drev, som du vil fjerne. Hvis drevet har et lydkabel (S), skal det også frakobles.

• De fleste drevkabler kan frigøres ved forsigtigt at

rokke dem frem og tilbage. Kabler til et serielt ATA-harddiskdrev fjernes ved at trykke på klinken (5) (kun udvalgte modeller) midt på hvert stik, og trække stikket (6) ud af drevstikket.

3 Frigør drevet fra kabinettet ved at løfte tappen (1)

på låsebeslagets udløser og derefter skubbe (2) drevet delvist ud af båsen. (Låsebeslagets udløser holder drevene på plads i kabinettet).

I forbindelse med det andet harddiskdrev fjernes de to skruer (3), hvorefter drevdelen skubbes tilbage ud af båsen (4).

Frakobling af kabler til det optiske drev

Frakobling af drevkablet til hukommelseskortlæseren

Fjernelse af det andet harddiskdrev

4 Opgraderings- og servicevejledning

Frakobling af drevkablerne til diskettedrevet

2 Hvis du føjer et drev til en tom nedre optisk

drevbås, skal du fjerne den blanke plade fra båsen. Dette gøres ved at indføre en flad skruetrækker i hullet i den blanke plade (C) og dreje skruetrækkeren for at brække den blanke plade ud af kabinettet. Kassér den blanke plade.

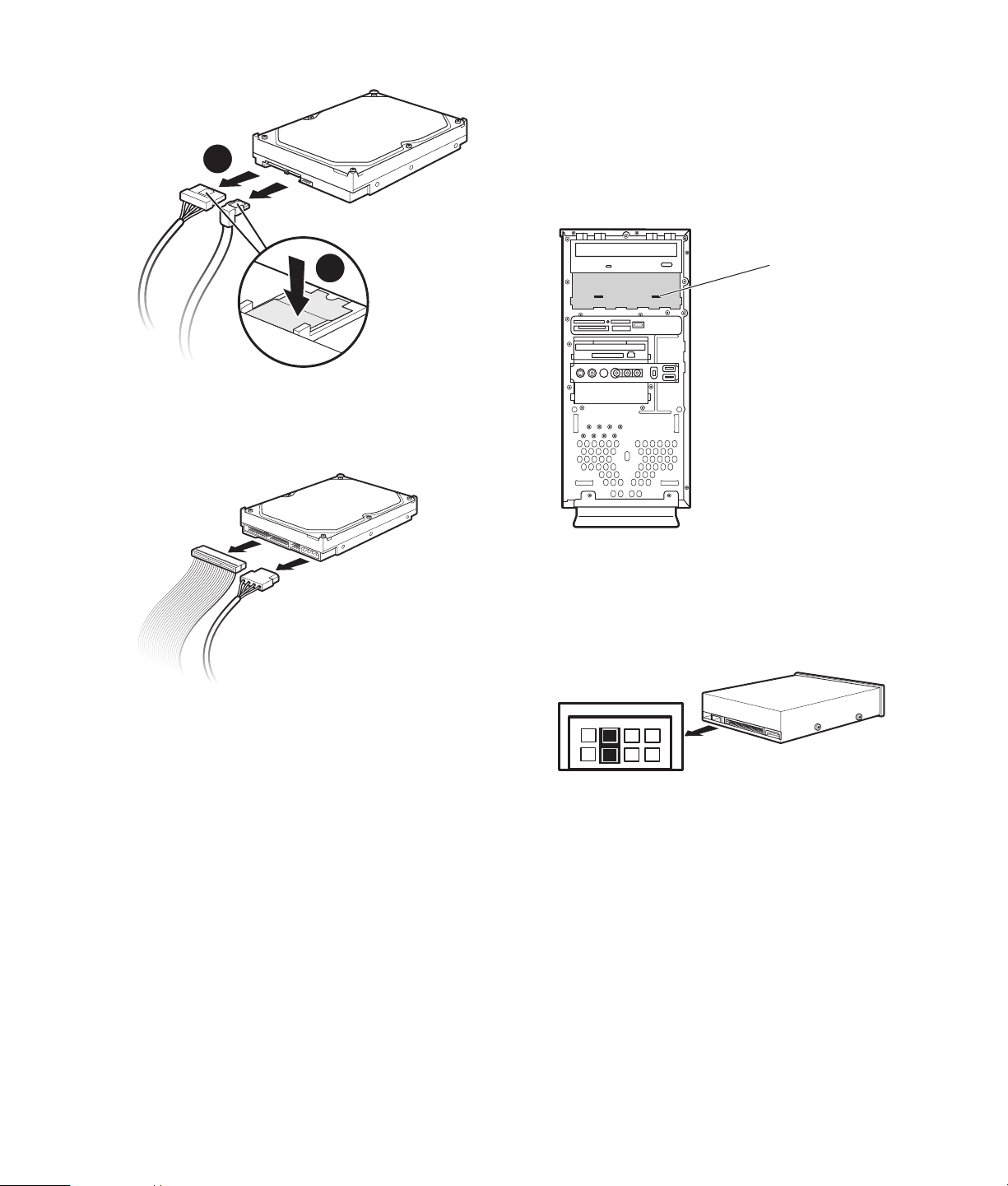

Frakobling af drevkablerne til det serielle ATA-harddiskdrev

Frakobling af drevkablerne til det parallelle ATA-harddiskdrev

3 Sørg for, at jumperen på det nye optiske drev eller

det nye parallelle ATA-harddiskdrev er i CSpositionen (Cable Select). Drevet kan se anderledes ud end på illustrationen. Det serielle ATAharddiskdrev bruger ikke Cable Select.

5 Træk drevet ud af drevbåsen. 6 Hvis du vil udskifte et gammelt drev med et nyt, skal

du fjerne de fire styreskruer (to på hver side) fra det gamle drev. Skruerne skal bruges ved installationen af det nye drev.

Udskiftning eller tilføjelse af et drev

1 Fjern om nødvendigt det eksisterende drev. Se

”Fjernelse af et drev” på side 3.

Jumper til Cable Select

4 Monter fire styreskruer på det nye drevs to sider (to

CS SL MA

på hver side). Skruerne hjælper med at styre drevet korrekt på plads i båsen.

Spring dette trin over og gå videre til trin 5 med det andet harddiskdrev.

Opgraderings- og servicevejledning 5

5 Skub drevdelen et godt stykke ind i drevbåsen, idet

du sikrer, at styreskruerne er ud for styrerillerne.

Med det andet harddiskdrev skubber du drevet ind i båsen (med stikkene vendende ud) og holder det ud for skruehullerne (3). Indsæt de to skruer (4).

Tilslutning af kabler til det optiske drev

BEMÆRK:

Et optisk drev kan omfatte et lydkabel.

Dette kabel skal også tilsluttes.

Tilslutning af drevkablet til hukommelseskortlæseren

6 Sæt netledningen og datakablet i drevet som vist

på tegningen. Tilslut lydkablet igen, hvis et sådan findes.

6 Opgraderings- og servicevejledning

Tilslutning af drevkablerne til diskettedrevet

Tilslutning af drevkablerne til det serielle ATA-harddiskdrev

Tilslutning af drevkablerne til det parallelle ATA-harddiskdrev

A Tilslut til det primære harddrev B Tilslut til det andet harddrev (kun udvalgte modeller) C Tilslut til pc-processorkortet

ADVARSEL: Med det andet parallelle ATAdrev skal du sørge for at tilslutte den datakabelende, som er mærket Master (A), til det primære harddiskdrev, og stikket som er mærket Slave (B) til det sekundære harddiskdrev. Hvis datakablet ikke tilsluttes korrekt, vil pc’en ikke kunne finde harddiskdrevene, og data kan gå tabt.

7 Skub drevet resten af vejen ind i båsen, indtil

drevet klikker på plads.

8 Anvend fremgangsmåden til at montere

frontpanelet og sidepanelet igen og lukke pc’en. Se ”Åbning og lukning af pc’en” på side 1.

Tilføjelse af hukommelse

A DDR DIMM

Hvis du vil vide, hvilken type og hastighed hukommelsesmodel din pc bruger, og du har brug for specifikke oplysninger om og specifikationer på hukommelsesmodulet, kan du gå til den website, der er angivet i Garanti- og supportvejledningen og klikke på linket Support.

ADVARSEL: Brug af et forkert hukommelsesmodul kan beskadige systemet.

Fjernelse af et hukommelsesmodul

1 Anvend fremgangsmåden til at klargøre pc’en og

fjerne sidepanelet. Se ”Åbning og lukning af pc’en” på side 1.

2 Læg forsigtigt pc’en ned på siden. 3 Find hukommelsesstikkene på processorkortet.

FORSIGTIG: Du må ikke røre

4 Skub om nødvendigt kablerne til side, så de ikke

5 Skub de to holdere på stikenderne nedad, indtil

kontakterne, når du håndterer et hukommelsesmodul, da dette kan beskadige modulet.

ligger i vejen.

hukommelsesmodulet skydes ud af stikket.

Pc’en leveres med RAM (Random Access Memory) til midlertidig lagring af data og instruktioner på pc’en. Pc’en leveres med et eller flere hukommelsesmoduler, men det er muligt at udskifte de eksisterende hukommelsesmoduler med moduler med større kapacitet.

Processorkortet indeholder stik til DDR DIMM-moduler (Double Data Rate Dual In-line Memory Modules). Det nøjagtige antal stik og typen af DDRhukommelsesmodulet afhænger af, hvilken pc-model du har.

Opgraderings- og servicevejledning 7

ADVARSEL: Hukommelsesmodulet må ikke trækkes ud af stikket. Fjern modulet ved hjælp af holderne.

6 Tag hukommelsesmodulet ud af stikket.

Installation af et hukommelsesmodul

Opgrader pc’ens hukommelse med hukommelse af samme type og hastighed som den hukommelse, der oprindeligt var installeret i pc’en.

FORSIGTIG: Du må ikke røre kontakterne, når du håndterer et hukommelsesmodul, da dette kan beskadige modulet.

1 Åbn begge ender af hukommelsesstikket:

• Når du udskifter et hukommelsesmodul, skal du

anbringe det nye hukommelsesmodul i samme stik som det hukommelsesmodul, du har fjernet.

Eller

• Når du tilføjer et hukommelsesmodul, skal du

installere det nye modul i stikket nærmest det eksisterende modul og installere yderligere moduler i de næste ledige stik.

3 Rejs kabinettet op. 4 Anvend fremgangsmåden til at montere sidepanelet

igen og lukke pc’en. Se ”Åbning og lukning af pc’en” på side 1.

BEMÆRK: Hvis der vises en sort skærm, når du har

udskiftet eller tilføjet et hukommelsesmodul, kan det skyldes, at modulet er sat forkert i, eller at der er brugt en forkert type hukommelse. Fjern hukommelsesmodulet, og sæt det i igen.

Fjernelse eller installation af et udvidelseskort

2 Hukommelsesmodulet kan kun installeres på én

måde. Placer hakket på hukommelsesstikket i rillen i modulet (B). Tryk forsigtigt, men bestemt modulet ned i stikket, indtil holderne i begge ender låses.

8 Opgraderings- og servicevejledning

Et udvidelseskort er et kort, som f.eks. et PCI- eller et AGP-kort, der passer i pc’ens udvidelsesstik. Pc’en har flere udvidelsesstik, der kan bruges til at opgradere eller tilføje komponenter. Pc’ens komponentkonfigurationer varierer fra model til model.

ADVARSEL: Systemet må ikke overbelastes ved at installere udvidelseskort, der bruger unødig meget strøm. Systemet er konstrueret til 2 amp (gennemsnit) ved +5 V for hvert kort i computeren. Det samlede +5 V strømtræk sker i et helt system, hvor alle udvidelseskort er installeret, og må ikke overstige det samlede antal stik ganget med 2 amp.

Du skal bruge en stjerneskruetrækker til at fjerne, udskifte eller tilføje et udvidelseskort.

Fjernelse af et udvidelseskort

1 Anvend fremgangsmåden til at klargøre pc’en og

fjerne sidepanelet. Se ”Åbning og lukning af pc’en” på side 1.

2 Læg forsigtigt pc’en ned på siden. 3 Fjern skruen fra dækpladen til udvidelsesstikkene

på pc’ens bagside, og fjern dækpladen.

6 Hvis du ikke udskifter det gamle udvidelseskort med

et nyt udvidelseskort, skal du lukke åbningen ved at isætte metalpladen i det åbne stik.

Installation af et udvidelseskort

1 Anbring kanten af udvidelseskortet ud for stikket på

kabinettet, og tryk forsigtigt men med fast hånd kortet lige ned i udvidelsesstikket. Hele stikket skal sidde godt fast i kortstikket.

4 Find udvidelsesstikkene på processorkortet i pc’en.

ADVARSEL: Vær opmærksom på de skarpe kanter, der findes ved dækslet til udvidelsesstikket.

5 Fjern dækpladen:

Hold fast i kortet i begge sider, og bevæg det forsigtigt frem og tilbage, indtil stikkene går fri, og fjern derefter kortet. Pas på, du ikke skraber kortet mod de andre komponenter. Opbevar det gamle kort i den antistatiske emballage, som det nye kort blev leveret i.

2 Sæt dækpladen til udvidelsesstikkene på plads på

pc’ens bagside, og monter derefter skruen.

3 Rejs kabinettet op. 4 Anvend fremgangsmåden til at montere sidepanelet

igen og lukke pc’en. Se ”Åbning og lukning af pc’en” på side 1.

BEMÆRK: Hvis det nye kort eller den nye enhed ikke

fungerer, skal du læse kortproducentens installationsvejledning og kontrollere alle tilslutninger, herunder tilslutningerne til kortet, strømforsyningen, tastaturet og skærmen.

Opgraderings- og servicevejledning 9

Udskiftning af batteriet

Et lithiumbatteri på processorkortet giver reservestrømforsyning til pc’ens tidsangivelsesfunktion. Batteriet har en anslået levetid på syv år.

Når batteriet begynder at svækkes, kan dato og tidsangivelse være ukorrekt. Hvis batteriet svigter, skal det udskiftes med et CR2032-lithiumbatteri (3 volt, 220mAH) eller tilsvarende.

ADVARSEL: Hvis et batteri ikke placeres korrekt, kan det eksplodere. Batteriet må kun udskiftes med et batteri af samme eller tilsvarende type. Bortskaffelse af batterier skal ske i henhold til producentens anvisninger.

1 Anvend fremgangsmåden til at klargøre pc’en og

fjerne sidepanelet. Se ”Åbning og lukning af pc’en” på side 1.

2 Læg forsigtigt pc’en ned på siden. 3 Fjern om nødvendigt kabler, der sidder i vejen, for

at få adgang til batteriet.

4 Fjern om nødvendigt hukommelsesmoduler, der

sidder i vejen, for at få adgang til batteriet. Se ”Tilføjelse af hukommelse” på side 7.

5 Skub holderen væk fra batteriet, og tag batteriet ud

af batteristikket.

6 Monter det nye CR2032-batteri i batteristikket med

den positive (+) side mod holderen.

7 Sæt hukommelsesmoduler eller kabler, du har

fjernet, på plads igen.

8 Rejs kabinettet op. 9 Anvend fremgangsmåden til at montere sidepanelet

igen og lukke pc’en. Se ”Åbning og lukning af pc’en” på side 1.

10 Opgraderings- og servicevejledning

Opgraderings- og servicevejledning 11

Hp PAVILION A1600, PAVILION T3300, PAVILION T3100, PAVILION A1400, PAVILION T3000 User Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sikkerhedsoplysninger

Åbning og lukning af pc’en

Forberedelse af pc’en

Før pc’en åbnes

Efter lukning af pc’en

Montering af sidepanelet

Afmontering af sidepanelet

Afmontering af frontpanelet

Montering af frontpanelet

Komponenternes placering i pc’en

Fjernelse og udskiftning af drev

Fjernelse af et drev

Udskiftning eller tilføjelse af et drev

Tilføjelse af hukommelse

Fjernelse af et hukommelsesmodul

Installation af et hukommelsesmodul

Fjernelse eller installation af et udvidelseskort

Fjernelse af et udvidelseskort

Installation af et udvidelseskort

Udskiftning af batteriet
